Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung genau durch, bevor Sie

das Produkt in Betrieb nehmen.

Vorsicht: Wenn Sie unsere Bedienungsanleitung oder Sicher-

heitshinweise nicht genau befolgen, kann dies zu Schäden am

Gerät führen oder es können Personen verletzt werden.

Ø Lesen Sie die Bedienungsanleitung und die angeführte Hinweise.

Ø Lassen Sie keine Kinder mit diesem Gerät hantieren.

Ø Stellen Sie Ihr Filtersystem immer ab, wenn Sie an Ihrem Solar-

kollektor arbeiten.

Ø Stellen Sie das Gerät nicht zu nah an das Pool (ausreichender

Sicherheitsabstand).

Ø Benützen Sie keine Schmiermittel auf der Basis von Petroleum.

Petroleum greift die Plastik-Bestandteile des Produktes an.

Ø Diese Gerät ist nicht dafür bestimmt, durch Personen (einschließ-

lich Kinder) mit eingeschränkten physischen, sensorischen oder

geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels

Wissen benutzt zu werden, es sei denn, sie werden durch eine

für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten

von ihr Anweisungen, wie das Gerät zu benutzen ist.

Ø Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie

nicht mit dem Gerät spielen.

Setzen und stellen Sie sich nicht

auf den Sonnenkollektor.

1 Allgemeine Informationen

1.1.1 Voraussetzungen für die Installation eines Solarkollek-

tors

Der von Ihnen erworbene Solarkollektor ist für eingegrabene und Auf-

stellpools gedacht und ist einfach zu installieren und zu handhaben.

Die Installationsanleitung beruht auf folgenden Voraussetzungen:

1) Sie besitzen einen Pool welcher komplett aufgebaut und mit Was-

ser gefüllt ist.

2) Ihr Pool verfügt über ein Filtersystem.

3) Sie verfügen über die notwendigen Verbindungsschläuche um

das Pool und das Filtersystem mit Wasser zu versorgen. (38 mm

Ø)

Dies sind die Voraussetzungen damit der Solarkollektor, wenn dieser

installiert und komplett an die Filterpumpe angeschlossen ist, Wasser

durch die Solarkammern befördern kann.

1.1.2 Funktionsweise (Abbildung 1)

Sobald das Gerät installiert ist, wird es zwischen Ihrem Filtersystem

und Ihrem Pool mittels der beiden Schlauchverbindungen ange-

schlossen. Der Anschlussschlauch befördert das von Ihrer Filteran-

lage kommende kalte Wasser in die Solarkammern Ihres Solarkollek-

tors. Dort wird es durch die Sonnenenergie erwärmt und anschließend

wieder durch den zweiten Verbindungsschlauch Richtung Pool gelei-

tet.

A= Leitung von der Filteranlage zum Solarkollektor

B= Leitung vom Solarkollektor zur Einlaufdüse des Schwimmbades

Die Erwärmung des Wassers ist von folgenden Faktoren abhängig:

Durchflussmenge und Sonneneinstrahlung.

Die Solarheizung funktioniert nur effizient bei Sonneneinstrahlung.

Sie kann auch bei schlechtem Wetter an der Pumpe angeschlossen

bleiben, da diese nur einen geringen Druckverlust bei der Pumpe ver-

ursacht.

1.1.3 Benötigtes Werkzeug und Zubehör

Diese Werkzeuge werden zum Aufbau benötigt, sind jedoch nicht im

Set enthalten:

Ø Kreuzschraubenzieher

Ø Schlitzschraubenzieher

1.1.4 Der ideale Ort für Ihre Solarmatte

Ihr Solarkollektor benötigt einen Platz mit möglichst viel Sonnenlicht.

Ø Positionieren Sie den Solarkollektor nie oberhalb des Wasser-

spiegels Ihres Pools.

Ø Halten Sie eine gewisse Distanz zum Pool ein (Sicherheitsab-

stand einhalten).

Ø Der Solarkollektor wird so aufgestellt, dass Sie eine maximal

mögliche Sonneneinstrahlung haben.

1.1.5 Produkt-Pflege

Den Solarkollektor sollte nicht der kalten Witterung ausgesetzt wer-

den. Vor dem ersten Frost, oder am Ende der Poolsaison muss der

Solarkollektor an einem frostsicheren Platz gelagert werden.

Sämtliche Teile dürfen ausschließlich mit Wasser gespült oder gerei-

nigt werden. Reinigungsmittel können die Polycarbonat-Schutzabde-

ckung beschädigen.

1.1.6 Überwinterung

Lassen Sie alles Wasser aus dem Solarkollektor ab indem Sie die

Leitungen abschließen. Überwintern Sie das Gerät an einem frostsi-

cheren Platz. Entfernen Sie die Pool-Rücklaufleitungen.

Stellen Sie sicher, dass sich kein Wasser im Inneren des Gerätes be-

findet da dieses gefrieren kann. Gefrorenes Wasser dehnt sich aus

und kann so die Solar-Kammern beschädigen.

2 Technische Daten

2.1.1 Technische Daten

• Abmessungen: L x B x H 110 x 69 x 14

• Maximaldruck 1 bar bei 20 °C

• Wasserdurchfluss max. 10.000 l/h

• Wasserinhalt Kollektor 15 l

2.1.2 Heizleistung

Richtwerte zur Erwärmung Ihres Schwimmbades*

1 m³ Wasser > 1 Tag > max. 11,1 °C

14 m³ Wasser > 1 Tag > max. 0,8 °C

14 m³ Wasser > 5 Tage > max. 4,0 °C

* Resultate basieren auf 10 Stunden direkter Sonneneinstrahlung

pro Tag und können aufgrund von Wetterveränderungen variieren.

Der Pool wurde mit einer Solarplane abgedeckt. Außentemperatur

ca. 20 °C.

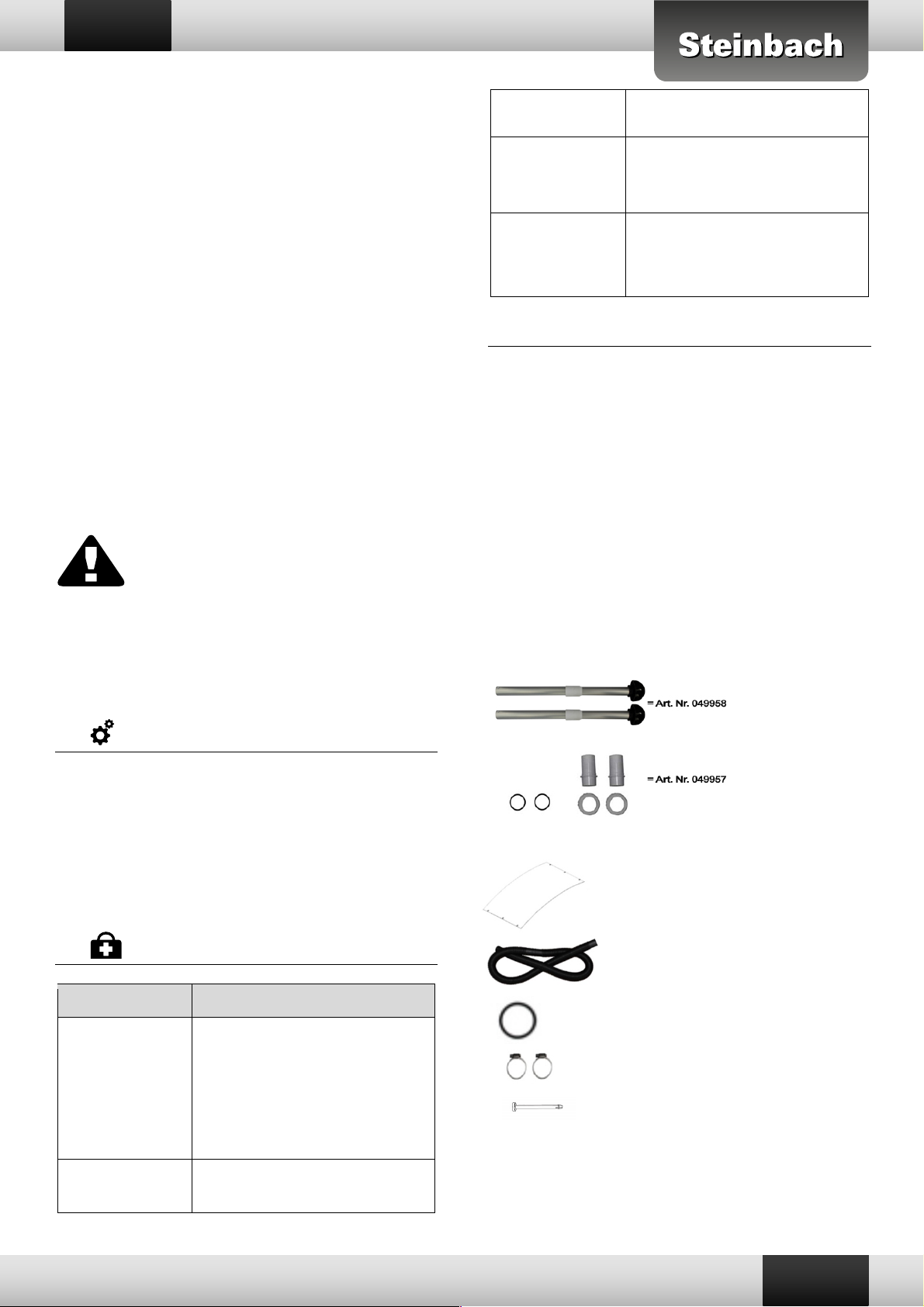

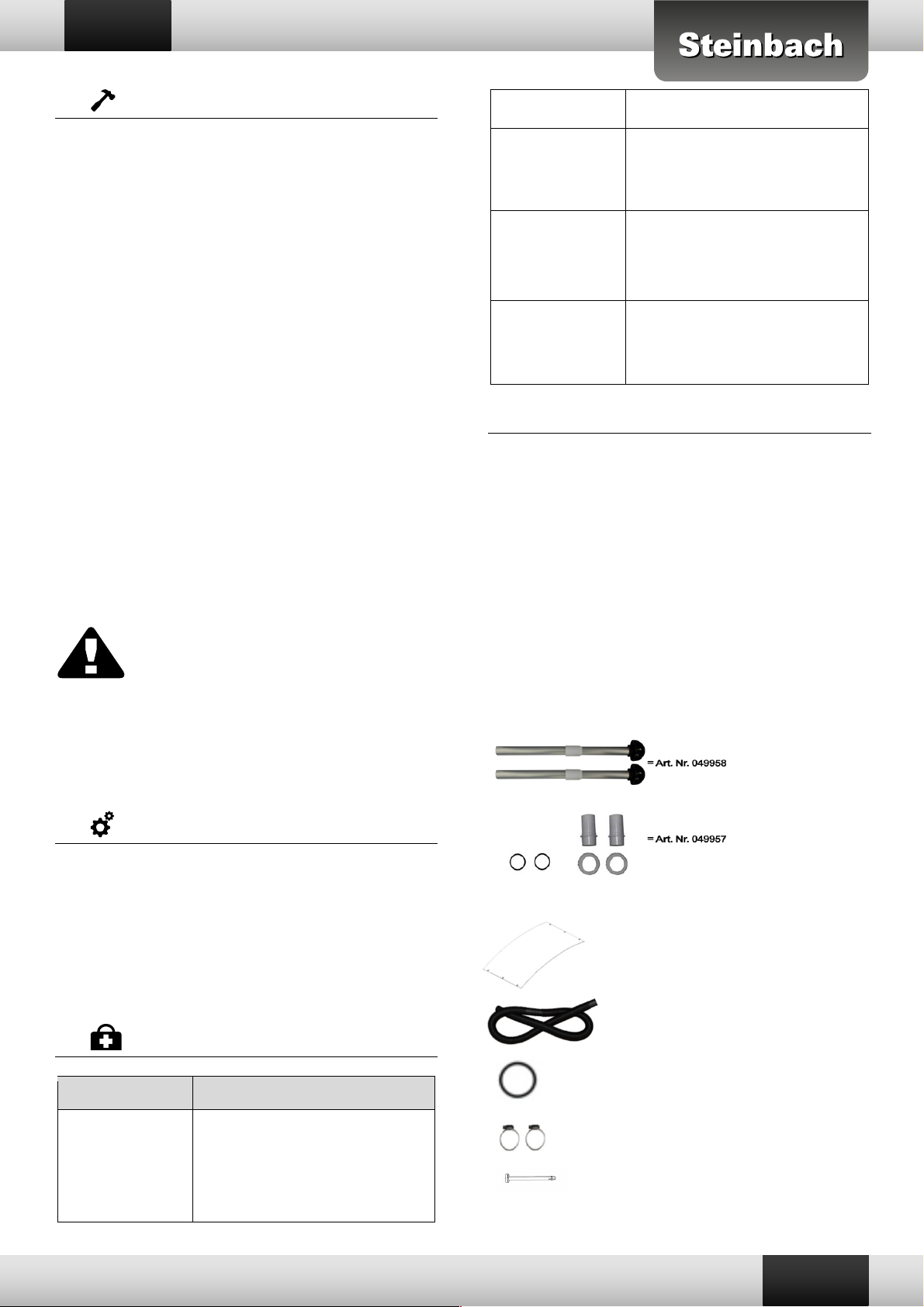

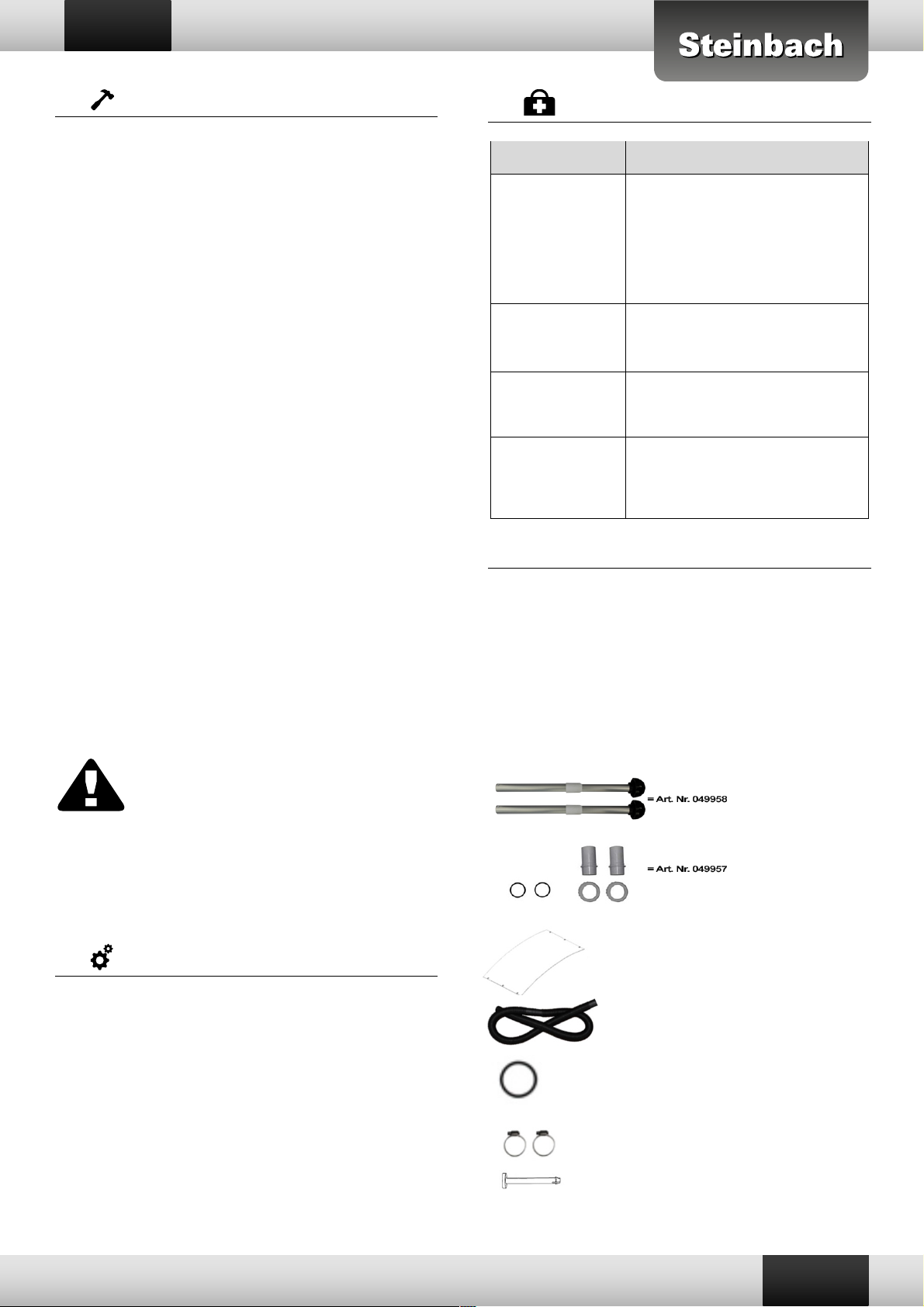

3 Teileliste

(Abbildung T)

Steinbach Sonnenkollektor Exclusive | 2019_V1

Seite 3 von 32

4 Installationsanweisungen

4.1.1 Aufbau-Anleitung

1) Nehmen Sie den Solarkollektor aus der Verpackung (Abbil-

dung 2)

2) Nehmen Sie die Verschraubung vom Ein- und Auslauf ab.

(Abbildung 3)

3) Geben Sie den O-Ring auf beide Anschluss-Stücke und be-

festigen Sie diese fest auf dem Ein- und Auslauf. (Abbil-

dung 5,6)

4) Schließen Sie die Wasserzufuhr bei der Einlaufdüse im

Pool. (Abbildung 7)

5) Stellen Sie sicher, dass alle wasserführenden Leitungen

geschlossen sind (Abbildung 8)

6) Entfernen Sie die Leitung zwischen Filterpumpe und Ein-

laufdüse. Schrauben Sie nur die Verbindung direkt bei der

Einlaufdüse ab. (Abbildung 9)

7) Schließen Sie diese Leitung nun beim Solarkollektor an

(Abbildung 2 Punkt A) und befestigen Sie diese mit einer

Schlauchklemme. (Abbildung 10)

8) Befestigen Sie den im Lieferumfang befindlichen Schlauch

Ø 38 mm auf der Auslaufseite des Solarkollektors (Abbil-

dung 2 Punkt B, 11) und das zweite Ende des Schlauches

mit der Einlaufdüse Ihres Pools. (Abbildung 12)

9) Klappen Sie die Füße des Solarkollektors nach außen

und stellen Sie die gewünschte Länge ein. Dazu halten Sie

das Ende der Aluminiumstange, drehen dieses zum Ent-

sperren gegen den Uhrzeigersinn. Ziehen Sie den Kollek-

torfuß in die gewünschte Länge. Durch Drehen im Uhrzei-

gersinn wieder arretieren. (Abbildung 13, 13a, 13b)

10) Stecken Sie jeweils einen Splint durch die beiden Löcher

der Füße (Abbildung 13c ).

11) Entfernen Sie die Schutzfolie auf der Oberseite des Kollek-

tors. (Abbildung 14)

Anschluss mehrerer Kollektoren:

Wenn Sie die Heizleistung erhöhen möchten, können Sie mehrere

Kollektoren zusammenschließen. (Abbildung 15). Sie benötigen dazu

einen Schwimmadschlauch Ø 38 mm.

Wir empfehlen, abhängig von der Leistung Ihrer Filteranlage, die Ver-

bindung von maximal 2 Kollektoren.

Wir empfehlen unbedingt die Verwendung eines Bypass-Set´s.

(Abbildung 16) Art. Nr. 060045

Dieses dient nicht nur zur optimalen Steuerung der Heizleistung,

sondern auch zur gezielten Steuerung des Wasserdurchflusses,

abhängig von der Leistung der Filteranlage.

5 Erste Anwendung

Wenn die Solaranlage aufgebaut und die Schläuche mit der Filter-

pumpe und dem Pool verbunden sind, öffnen Sie den Wasserzufluss

und sorgen Sie dafür, dass Wasser durch den Schlauch fließt. An-

schließend schalten Sie das Filtersystem ein. Luftblasen werden aus

der Einlaufdüse im Pool aufsteigen. Das kommt daher weil die Luft

aus dem Solarkollektor gedrückt wird. Sollte dies länger als 2 - 3 Mi-

nuten dauern, überprüfen Sie Ihre Installation auf Dichtheit.

Hinweis: Decken Sie Ihr Pool in der Nacht ab um Wärmeverluste zu

vermeiden.

6 Problembehebung

Probleme

Ursache/Lösung

Das Pool wird nicht beheizt.

• Gehen Sie sicher, dass Wasser durch die Schläu-

che fließt.

• War es sonnig genug?

• Nutzen Sie die maximal mögliche Sonnenein-

strahlung und erhöhen Sie die Laufzeit der Filter-

pumpe.

• Decken Sie Ihr Pool über Nacht ab um Wärmever-

luste zu vermeiden.

• Möglicherweise sind mehrere Solarkollektoren

nötig.

Kein anfängliches Blubbern

nachdem das Gerät an die

Pumpe angeschlossen

wurde.

• Kontrollieren Sie das Filtersystem und gehen Sie

sicher, dass Wasser vom Pool durch die Filter-

pumpe, dann durch den Solarkollektor und an-

schließend durch den Verbindungsschlauch zu-

rück zum Pool fließt.

Luftblasen kommen aus

dem Pool-Rücklauf nach-

dem die Pumpe eingeschal-

tet wurde.

• Überprüfen Sie die Verbindungsschläuche auf et-

waige Beschädigungen.

• Kontrollieren Sie, ob die Schlauchklemmen fest

genug angezogen worden sind.

Auslaufendes Wasser.

• Überprüfen Sie die Dichtungen im Leitungssys-

tem.

• Kontrollieren Sie ob die Schlauchklemmen fest

genug angezogen worden sind.

• Überprüfen Sie die Verbindungsschläuche auf

Risse.

7 Serviceabwicklung

Für technische Auskünfte, bei fehlenden Teilen oder im Falle einer

Reklamation wenden Sie sich bitte direkt an unseren Kundenservice:

Steinbach VertriebsgmbH,

Aistinger Straße 2, 4311 Schwertberg, Österreich

https://service.steinbach.at

email: [email protected]

www.steinbach.at

Ersatzteilübersicht:

= Art. Nr. 049959

= Art. Nr. 049915

= Art. Nr. 110262

= Art. Nr. 060039

= Art. Nr. 049956

Steinbach Solar Collector Exclusive | 2019_V1

Page 4 of 32

Safety instructions

Read through these instructions carefully before you use the

product.

Caution: Failure to comply fully with our instructions for use, or

safety instructions, may cause damage to the unit or injury to

individuals.

Ø Please read the instruction manual and the directions shown

there.

Ø Do not allow children to handle this equipment.

Ø Always turn off your filter system when you are working with your

solar collector.

Ø Do not position the equipment too close to the pool (adequate safe

distance).

Ø Do not use any petroleum-based lubricants. Petroleum attacks

the product’s plastic components.

Ø This equipment is not intended for use by anyone (including chil-

dren) with restricted physical, sensory or mental ability, or with

limited experience and / or limited knowledge, unless they are su-

pervised by someone responsible for their safety, or they receive

instruction from them regarding the use of the equipment.

Ø Children must be supervised to ensure they do not play with the

equipment.

Do not sit or stand on the solar

collector.

1 General information

1.1.1 Conditions for the installation of a solar collector

The solar collector you have purchased is intended for use with in-

ground and above-ground pools, and is easy to install and handle.

The installation instructions are based on the following conditions:

1) You have a pool which is fully built and filled with water.

2) Your pool has a filter system.

3) You have the required connector hoses to supply the pool and

filter system with water. (38 mm Ø)

These are the requirements so that the solar collector can force water

through the solar chambers when it is installed and fully connected to

the filter pump.

1.1.2 Use(Diagram 1)

Once the equipment is installed, it is connected between your filter

system and your pool using the two hose connectors. The connector

hose forces the cold water from your filter unit into the solar chambers

of your solar collector. Here it is heated by the sun’s energy and then

fed on to the second connector hose towards the pool.

A = feed from the filter unit to the solar collector

B = feed from the solar collector to the swimming pool inlet nozzles

Water heating depends on the following factors: Flow rate and level

of sunshine.

Solar heating only functions efficiently in sunshine. It can also remain

connected to the pump in poor weather as this only causes a slight

loss of pressure in the pump.

1.1.3 Tools and accessories required

These tools are required for assembly, but are not included in your

set:

Ø Phillips screwdriver

Ø Flat head screwdriver

1.1.4 The ideal location for your solar panel

You solar collector needs to be in a location with as much sunlight as

possible.

Ø Never position the solar collector over the surface of your pool.

Ø Keep it a certain distance away from your pool (keep a safe dis-

tance).

Ø The solar collector is designed to allow maximum possible pene-

tration of sunlight.

1.1.5 Product care

The solar collector should not be exposed to cold weather. The solar

collector should be stored in an area protected from frost before the

first frost, or at the end of the pool season.

All parts must be rinsed or cleaned with water only. Detergents may

damage the polycarbonate protective cover.

1.1.6 Over wintering

Drain all the water from the solar collector by closing off the pipes.

Store the equipment away for winter in an area protected from frost.

Remove the pool return pipes.

Make sure there is no water left inside the equipment as this can

freeze. Water expands as it freezes and so can damage the solar

chambers.

2 Technical data:

2.1.1 Technical data:

• Dimensions: L x W x H 110 x 69 x 14

• Maximum pressure 1 bar at 20 °C

• Water flow rate max. 10,000 l/h

• Water content collector 15 l

2.1.2 Heat output

Standard figures for heating your swimming pool*

1 m³ water > 1 day > max. 11.1 °C

14 m³ water > 1 day > max. 0.8 °C

14 m³ water > 5 days > max. 4.0 °C

* Results based on 10 hours of direct sunshine per day and may

vary due to changes in weather. The pool was covered with a solar

cover. Outside temperature approx 20 °C.

3 List of parts

(Illustration T)

4 Installation instructions

4.1.1 Assembly instructions

1) Remove the solar collector from the packaging (Illustration

Steinbach Solar Collector Exclusive | 2019_V1

Page 5 of 32

2) Unscrew the covers from the inlet and outlet. (Illustration 3)

3) Put the O ring onto both connector pieces and attach these

firmly to the inlet and outlet. (Illustration 5,6)

4) Close the water feed to the pool on the inlet nozzle. (Illus-

tration 7)

5) Ensure that all water bearing pipes are closed (illustration

6) Remove the pipe between the filter pump and inlet nozzle.

Unscrew the connection directly at the inlet nozzle only. (Il-

lustration 9)

7) Connect this pipe to the solar collector only (Illustration 2

point A) and fasten this with a hose clip. (Illustration 10)

8) Attach the hose Ø 38 mm included to the outlet side of the

solar collector (illustrations 2 point B, and 11) and the other

end to your pool’s inlet nozzle. (Illustration 12)

9) Turn the aluminium supporting poles to the vertical position,

and adjust the poles to the appropriate length. Hold the end

of aluminium pole, and turn it clockwise to lock the alumin-

ium pole.(Illustration 13, 13a, 13b)

10) Insert one split pin through each of the two holes in the feet

(figure 13c).

11) Remove the protective covering on the upper side of the

collector. (Illustration 14)

Connecting several collectors:

If you would like to increase the heating power, you can connect sev-

eral collectors together. (Illustration 15) For this you will need a addi-

tional swimming pool hose Ø 38 mm.

We recommend connecting a maximum of 2 collectors, depending on

the power of your filter unit.

We definitely recommend use of a bypass set (Item no. 060045))

(Illustration 16) Item No. 060045

Not only does this help optimal control of heat output, it also

helps targeted control of the water flow rate, depending on the

power of the filter unit.

5 Initial use

Once the solar collector is assembled and the hoses are connected

to the filter pump and the pool, open the water supply and ensure that

water is flowing through the hose. Then turn on the filter system. Air

bubbles will rise from the inlet nozzle in the pool. This happens as the

air is expelled from the solar collector. If this continues for more than

2-3 minutes, check the tightness of the connections in your system.

Please note: Cover your pool overnight to avoid loss of heat.

6 Trouble shooting

Problem

Cause / Solution

The pool does not

warm up.

• Make sure that water is flowing through

the hoses.

• Has it been sunny enough?

• Exploit the maximum amount of sunlight

and increase the running time of the filter

pump.

• Cover your pool overnight to avoid loss

of heat.

• It is possible that you may need several

solar collectors.

No bubbles appear af-

ter the equipment has

been attached to the

pump.

• Check the filter system and ensure that

water from the pool is flowing through

the filter pump, then through the solar

collector and finally through the con-

nector hose back to the pool.

Air bubbles come out

of the pool return after

the pump has been

turned on.

• Check the connector hoses for any dam-

age.

• Check that the hose clamps have been

properly tightened.

Water escaping.

• Check the seals in the system of pipes.

• Check whether you have tightened the

hose clamps tightly enough.

• Check the connector hoses for any

cracks.

7 Service

For technical information, if any parts are missing, or in the event of a

complaint, please contact our customer service department directly:

Steinbach Vertriebs gmbH

Aistinger Strasse 2, 4311 Schwertberg, Austria

https://service.steinbach.at

email: [email protected]

www.steinbach.at

Overview of spare parts:

= Art. Nr. 049959

= Art. Nr. 049915

= Art. Nr. 110262

= Art. Nr. 060039

= Art. Nr. 049956

Steinbach Capteur Solaire Exclusive | 2019_V1

Page 6 de 32

Consignes de sécurité

Lisez attentivement ces instructions de service avant d'utiliser le

produit.

Attention : Si vous ne respectez pas ces instructions ou nos con-

signes de sécurité à la lettre, cela peut causer des dommages à

l'appareil ou des blessures.

Ø Lisez les instructions et les remarques.

Ø Ne laissez pas jouer les enfants avec cet appareil.

Ø Désactivez toujours votre système de filtration avant de travailler

sur votre capteur solaire.

Ø Ne placez l’appareil pas trop près de la piscine (distance de sé-

curité).

Ø N’utilisez pas des lubrifiants à base de pétrole. Le pétrole attaque

les composants en plastique du produit.

Ø Cet appareil n'est pas destiné à être utilisé par des personnes y

compris les enfants) sans expérience et/ou connaissances en la

matière, par des personnes aux déficiences physiques, senso-

rielles ou mentales, sauf si elles sont surveillées par une personne

responsable de leur sécurité ou si elles ont reçu des instructions

sur la façon d'utiliser le produit.

Ø Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent

pas avec l'appareil.

Ne pas s'asseoir ou se tenir de-

bout sur le panneau solaire.

1 Informations générales

1.1.1 Exigences relatives à l'installation d'un capteur solaire

Le capteur solaire que vous avez acheté est conçu pour les piscines

enterrées et hors-sol. Il est facile à installer et à utiliser. Les instruc-

tions de montage sont basées sur les conditions suivantes :

1) Votre piscine est entièrement montée et remplie d'eau.

2) Elle possède un système de filtration.

3) Vous disposez de tous les tuyaux de connexion nécessaires à la

piscine et pour approvisionner le système de filtration de l’eau.

(38 mm Ø)

Ce sont les conditions nécessaires pour que le capteur solaire puisse

convoyer l'eau à travers les chambres solaires lorsqu'il est installé et

entièrement relié à la pompe de filtration.

1.1.2 Fonctionnement (Image 1)

Une fois l'appareil installé, il est connecté avec votre système de fil-

tration et votre piscine par les deux raccords des tuyaux. Le tuyau de

raccordement convoie l'eau froide venant de votre système de filtra-

tion dans les chambres solaires de votre capteur solaire. Là, il est

chauffé par l'énergie solaire et passe ensuite à nouveau à travers le

second tuyau de raccordement vers la piscine.

A= Tuyau du système de filtration vers le capteur solaire

B= Tuyau du capteur solaire vers la buse d'entrée de la piscine

Le chauffage de l'eau dépend des facteurs suivants : du débit d’eau

et du rayonnement solaire.

Le chauffage solaire fonctionne uniquement efficacement lorsqu'il est

exposé à la lumière du soleil. Il peut rester connecté à la pompe même

par mauvais temps, car il ne provoque qu’une faible perte de pression

à la pompe.

1.1.3 Outils et accessoires

Ces outils sont nécessaires pour le montage, mais ne sont pas inclus

dans l’ensemble :

Ø Tournevis cruciforme

Ø Tournevis à lame plate

1.1.4 L'endroit idéal pour votre tapis solaire

Votre capteur solaire a besoin d'un endroit avec autant de lumière du

soleil que possible.

Ø Ne placez jamais le capteur solaire au-dessus du niveau d’eau de

la piscine.

Ø Maintenez une distance de sécurité à la piscine.

Ø Le capteur solaire doit être positionné afin qu’il bénéficie d’un en-

soleillement maximal.

1.1.5 Entretien des produits

Le capteur solaire ne doit pas être exposé au froid. Avant le premier

gel, ou à la fin de la saison des baignades, le capteur solaire doit être

entreposé à l’abri du gel.

Toutes les pièces doivent être lavées ou nettoyées uniquement avec

de l'eau. Les produits de nettoyage peuvent endommager le cou-

vercle de protection en polycarbonate.

1.1.6 Hivernage

Vidangez tout l’eau du capteur solaire en fermant les vannes de l’ar-

rivée d’eau. L’hivernage doit être effectué dans un endroit à l’abri du

gel. Retirez les conduites de retour de la piscine.

Assurez-vous qu'il n'y a pas d'eau à l'intérieur de l'appareil, car elle

risque de geler. L'eau gelée se dilate et peut ainsi endommager les

chambres solaires.

2 Caractéristiques techniques

2.1.1 Caractéristiques techniques

• Dimensions : L x P x H 110 x 69 x 14

• Pression maximale1 bar à 20 °C

• Débit d’eau max. 10 000 l/h

• Contenance d’eau du collecteur 15 l

2.1.2 Puissance de chauffage

Valeurs de consigne pour le chauffage de votre piscine*

1 m³ d’eau > 1 jour > max. 11,1 °C

14 m³ d’eau > 1 jour > max. 0,8 °C

14 m³ d’eau > 5 jours > max. 4,0 °C

* Les résultats sont basés sur 10 heures de soleil direct par jour et

peuvent varier en raison des conditions météorologiques. La piscine

a été couverte par une bâche solaire. Température extérieure envi-

ron 20 °C.

3 Liste des pièces

(Image T)

Steinbach Capteur Solaire Exclusive | 2019_V1

Page 7 de 32

4 Instructions d'installation

4.1.1 Instructions de montage

1) Retirez le panneau solaire de l'emballage (Image 2)

2) Retirez les vis situées à l'entrée et à la sortie. (Image 3)

3) Placez le joint torique sur les deux raccordements et atta-

chez-les solidement à l'entrée et à la sortie. (Images 5,6)

4) Fermez l'alimentation en eau à la buse d'entrée dans la pis-

cine. (Image 7)

5) Assurez-vous que tous les tuyaux d'eau soient bien fermés

(Image 8).

6) Supprimez le tuyau entre la pompe de filtration et la buse

d'entrée. Dévissez uniquement la connexion directement à

la buse d'entrée. (Image 9)

7) Connectez ce tuyau avec le capteur solaire (Image 2, point

A) et fixez-le avec un collier de serrage. (Image 10)

8) Fixez le tuyau inclus Ø 38 mm sur le côté en aval du pan-

neau solaire (Image 2, point B, 11) et la seconde extrémité

du tuyau à la buse d'entrée de la piscine. (Image 12)

9) Pliez les pieds du panneau solaire vers l'extérieur et ré-

glez-les à la longueur désirée. Pour ce faire, maintenez l'ex-

trémité de la tige en aluminium et tournez-la dans le sens

antihoraire pour la déverrouiller. Faites glisser le pied du

collecteur à la longueur désirée. Verrouillez-le en le tour-

nant dans les sens horaire. Image 13, 13a, 13b)

10) Insérez une goupille fendue dans chacun des deux trous

des pieds (Figure 13c).

11) Retirez le film protecteur sur le dessus du capteur. (Image

14)

Raccordement de plusieurs capteurs :

Si vous souhaitez augmenter la puissance de chauffage, vous pouvez

connecter plusieurs capteurs. (Image 15) Pour ce faire, vous avez be-

soin d’un tuyau de piscine Ø 38 mm.

Nous recommandons, en fonction des performances de votre sys-

tème de filtration, la connexion de max. 2 capteurs.

Nous recommandons l’utilisation d’un ensemble By-pass.

(Image 16) Art. No 060045

Il permet non seulement d'optimiser le contrôle de la chaleur,

mais aussi la commande ciblée de l'écoulement de l'eau en fonc-

tion de la performance du système de filtration.

5 Première application

Si le système solaire a été mis en place et les tuyaux sont connectés

à la pompe de filtration et à la piscine, ouvrez l'alimentation en eau et

assurez-vous que l'eau s'écoule à travers le tuyau. Activez ensuite le

système de filtration. Des bulles d'air s'élèveront à partir de la buse

d'entrée dans la piscine. La raison en est que l'air est poussé hors du

capteur solaire. Si la durée de ce phénomène dépasse 2 à prendre 3

minutes, vérifiez votre installation sur d’éventuelles fuites.

Remarque : Couvrez votre piscine la nuit pour éviter les pertes de

chaleur.

6 Dépannage

Problème

Cause/Solution

La piscine n'est pas

chauffée.

• Assurez-vous que l'eau s'écoule à tra-

vers les tuyaux.

• Y a-t-il assez de soleil ?

• Tirez parti du rayonnement solaire maxi-

mal possible et augmentez la durée de

vie de la pompe de filtration.

• Couvrez votre piscine la nuit pour éviter

les pertes de chaleur.

• Peut-être avez-vous besoin de plu-

sieurs capteurs solaires.

Aucune formation de

bulles initiale ne se

produit après que l’ap-

pareil a été connecté à

la pompe.

• Vérifiez le système de filtration et assu-

rez-vous que l'eau de la piscine s’écoule

par la pompe de filtration, puis à travers

le capteur solaire et ensuite par le tuyau

de raccordement vers la piscine.

Les bulles d'air sortent

de la conduite de re-

tour de la piscine après

que la pompe a été ac-

tivée.

• Vérifiez les tuyaux de raccordement sur

d’éventuels dommages.

• Vérifiez si les colliers de serrage ont été

suffisamment serrés.

Vous constatez des

fuites d’eau.

• Vérifiez les joints dans le système des

tuyaux.

• Vérifiez si les colliers de serrage ont été

suffisamment serrés.

• Vérifiez les tuyaux de raccordement sur

d’éventuels fissures.

7 Service

Pour des informations techniques, des pièces manquantes ou en cas

de réclamations, veuillez contacter notre service à la clientèle :

Steinbach VertriebsgmbH,

Aistinger Straße 2, 4311 Schwertberg, Autriche

Email: [email protected]

www.steinbach.at

Aperçu de pièces détachées

= Art. Nr. 049959

= Art. Nr. 049915

= Art. Nr. 110262

= Art. Nr. 060039

= Art. Nr. 049956

Steinbach Collettore Solare Exclusive | 2019_V1

Pagina 8 di 32

Avvertenze

Leggere attentamente le presenti istruzioni per l’uso prima di uti-

lizzare il prodotto.

Attenzione: La mancata osservanza delle nostre istruzioni per

l’uso può causare danni al dispositivo o lesioni alle persone.

Ø Leggere le istruzioni per l’uso e le relative avvertenze.

Ø Tenere il dispositivo fuori dalla portata dei bambini.

Ø Arrestare sempre il sistema di filtraggio quando si lavora al collet-

tore solare.

Ø Non posizionare il dispositivo troppo vicino alla piscina (sufficiente

distanza di sicurezza)

Ø Non utilizzare alcun lubrificante a base di petrolio. Il petrolio dan-

neggia le componenti in plastica del prodotto.

Ø Questo dispositivo non è destinato all’utilizzo da parte di persone

(compresi i bambini) con capacita fisiche, sensoriali o mentali ri-

dotte o senza l’esperienza e la competenza necessarie, a meno

che queste non siano supervisionate da una persona responsa-

bile della loro sicurezza o non abbiano ricevuto dalla stessa le

istruzioni sull’utilizzo del dispositivo.

Ø I bambini devono essere sorvegliati per assicurarsi che non gio-

chino con il dispositivo.

Non sedersi o stare in piedi sul

collettore solare.

1 Informazioni generali.

1.1.1 Condizioni per l’installazione di un collettore solare.

Il collettore solare da Lei acquistato è stato progettato per piscine in-

terrate e fuori terra ed è facile da installare e da utilizzare. La guida

per l’installazione si basa sulle seguenti condizioni:

1) la piscina in questione è montata e riempita di acqua.

2) La piscina dispone di un sistema di filtraggio.

3) Lei è in possesso dei tubi flessibili di collegamento necessari per

l’apporto di acqua in piscina e nel sistema di filtraggio. (38 mm Ø)

Queste sono le condizioni affinché il collettore solare, una volta instal-

lato e collegato totalmente alla pompa di filtraggio, possa trasportare

l’acqua mediante le camere solari.

1.1.2 Funzionamento (figura 1)

Non appena il dispositivo è stato installato viene collegato tra il si-

stema di filtraggio e la piscina tramite i due collegamenti a tubo. Il tubo

di collegamento trasporta l’acqua fredda proveniente dal sistema di

filtraggio nelle camere solari del collettore solare. Lì viene riscaldata

mediante l’energia solare ed infine trasportata in piscina tramite il se-

condo tubo di collegamento.

A= collegamento dall’impianto di filtraggio al collettore solare

B= collegamento dal collettore solare alla bocchetta di aspirazione

della piscina

Il riscaldamento dell’acqua dipende dai fattori seguenti: Portata del

flusso e irradiazione solare.

Il riscaldatore solare funziona in maniera efficace solo se esposto alla

luce del sole. Anche in caso di maltempo può essere collegato alla

pompa poiché questa provoca solo una piccola perdita di pressione

nella pompa.

1.1.3 Attrezzi e accessori necessari

Per il montaggio sono necessari i seguenti attrezzi, tuttavia non sono

compresi nel kit:

Ø Cacciavite a croce

Ø Cacciavite piatto

1.1.4 Il luogo ideale per il Suo tappetino solare

Il collettore solare necessita di un posto con tanta luce solare.

Ø Non posizionare mai il collettore solare al di sopra del livello

dell’acqua della piscina.

Ø Mantenere una certa distanza dalla piscina (rispettare la distanza

di sicurezza).

Ø Il collettore solare viene sistemato in modo da ricevere la mas-

sima irradiazione solare possibile.

1.1.5 Cura del prodotto

Il collettore solare non dovrebbe essere esposto alle basse tempera-

ture. Prima dei primi freddi o alla fine della stagione calda il collettore

solare deve essere riposto in un posto al riparo dal freddo.

Tutte le componenti devono essere pulite o sciacquate esclusiva-

mente con acqua. I detergenti possono danneggiare il rivestimento

protettivo in policarbonato.

1.1.6 Durante l’inverno

Far defluire tutta l’acqua dal collettore solare chiudendo i tubi. Durante

l’inverno conservare il dispositivo in un luogo al riparo dal gelo. Ri-

muovere le linee di ritorno della piscina.

Assicurarsi che all’interno del dispositivo non sia rimasta dell’acqua

poiché questa potrebbe congelare. L’acqua congelata si espande

danneggiando così le camere solari.

2 Specifiche tecniche

2.1.1 Specifiche tecniche

• Dimensioni: L x B x H 110 x 69 x 14

• Pressione massima 1 bar a 20 °C

• Portata massima dell’acqua 10.000 l/h

• Contenuto d’acqua del collettore 15 l

2.1.2 Potenza di riscaldamento

Valori indicativi per il riscaldamento della vostra piscina*

1 m³ di acqua > 1 giorno > Max. 11,1 °C

14 m³ di acqua > 1 giorno Max. 0,8 °C

14 m³ di acqua > 5 giorni Max. 4,0 °C

* I risultati si basano su 10 ore al giorno di irradiazione solare diretta

e possono variare per via dei cambiamenti atmosferici. La piscina

viene coperta con un telo solare. Temperatura esterna di ca. 20 °C.

3 Elenco dei pezzi

(figura T)

Steinbach Collettore Solare Exclusive | 2019_V1

Pagina 9 di 32

4 Istruzioni per l’installazione

4.1.1 Istruzioni per il montaggio

1) Rimuovere il collettore solare dalla confezione (figura 2)

2) Rimuovere le viti dall’ingresso e dallo scarico. (Figura 3)

3) Inserire l’O-ring in entrambi i connettori, quindi fissarli sal-

damente in entrata e in uscita. (Figure 5, 6)

4) Chiudere l’alimentazione dell’acqua alla bocchetta d’in-

gresso della piscina. (Figura 7)

5) Assicurarsi che tutti i tubi dell’acqua siano chiusi (figura 8)

6) Rimuovere il tubo tra la pompa di filtraggio e l’ugello di aspi-

razione. Svitare solo la connessione dell’ugello di aspira-

zione. (Figura 9)

7) Collegare ora questo tubo al collettore solare (figura 2 punto

A) e fissarlo con un morsetto. (Figura 10)

8) Fissare il tubo di Ø 38 mm in dotazione al lato di scarico del

collettore solare (figura 2 punto B, 11) e l’altra estremità del

tubo all’ugello di aspirazione della piscina. (Figura 12)

9) Aprire i piedini del collettore solare verso l’esterno e impo-

stare la lunghezza desiderata. Inoltre, tenere ferma l’estre-

mità dell’asta in alluminio e girarla in senso antiorario per

sbloccarla. Fissare il piedino del collettore alla lunghezza

desiderata. Arrestare di nuovo girando in senso orario. (Fi-

gura 13, 13a, 13b)

10) Inserire un perno diviso in ciascuno dei due fori nei piedi

(Figura 13c).

11) Rimuovere la pellicola protettiva sul lato superiore del col-

lettore. (Figura 14)

Collegamento di più collettori:

Se si desidera aumentare la produzione di calore è possibile collegare

più collettori. (Figura 15) A tale scopo si necessita di un tubo di Ø 38

mm.

A prescindere dalla potenza del vostro impianto di filtraggio si consi-

glia il collegamento di massimo 2 collettori.

Raccomandiamo vivamente l’utilizzo di un kit bypass. (Figura 16)

nr. art. 060045

Questo non solo serve ad ottimizzare il controllo del calore, ma

anche al controllo mirato del flusso d’acqua, a prescindere dalla

potenza dell’impianto di filtraggio.

5 Primo utilizzo

Una volta che l’impianto solare è stato montato e i tubi collegati all’im-

pianto di filtraggio e alla piscina, aprire l’acqua e assicurarsi che l’ac-

qua scorra attraverso il tubo. Infine attivare il sistema di filtraggio. Le

bolle d’aria penetrano in piscina fuoriuscendo dalla bocchetta di aspi-

razione. Questo accade perché l’aria viene spinta fuori dal collettore

solare. Se questo processo dovesse durare più di 2 - 3 minuti control-

lare la tenuta del vostro impianto.

Avvertenza: Coprire la piscina durante la notte per impedire la perdita

di calore.

6 Risoluzione dei problemi

Problemi

Causa/soluzione

L’acqua della piscina

non si riscalda

• Assicurarsi che l’acqua scorra all’interno dei

tubi.

• C’è stato abbastanza sole?

• Sfruttare al massimo la luce solare e aumen-

tare il tempo di esecuzione della pompa di fil-

traggio.

• Coprire la piscina durante la notte per impe-

dire la perdita di calore.

• Potrebbe essere necessario l’uso di più col-

lettori solari.

Non si verifica più al-

cun gorgoglio iniziale

dopo che il dispositivo

è stato collegato alla

pompa.

• Controllare il sistema di filtraggio e assicurarsi

che l’acqua fluisca dalla piscina attraverso la

pompa di filtraggio, quindi attraverso il collet-

tore solare ed infine attraverso il tubo di con-

nessione e rifluisca poi in piscina.

Le bolle d’aria fuorie-

scono dalla linea di ri-

torno della piscina

dopo che la pompa è

stata collegata.

• Controllare che i tubi di connessione non pre-

sentino guasti.

• Controllare che i morsetti per tubi siano ben

stretti.

Perdite d’acqua.

• Controllare la guarnizione nel sistema di tuba-

zioni.

• Controllare che i morsetti per tubi siano ben

stretti.

• Controllare che i tubi di connessione non siano

rovinati.

7 Gestione dei servizi

Per informazioni tecniche, in caso di pezzi mancanti o necessità di

reclamo rivolgersi direttamente al nostro servizio assistenza:

Steinbach VertriebsgmbH,

Aistinger Straße 2, 4311 Schwertberg, Austria

https://service.steinbach.at

email: [email protected]

www.steinbach.at

Panoramica dei pezzi di ricambio:

= Art. Nr. 049959

= Art. Nr. 049915

= Art. Nr. 110262

= Art. Nr. 060039

= Art. Nr. 049956

Steinbach Sončni Zbiralnik Exclusive | 2019_V1

Stran 10 od 32

Varnostni napotki

Preden začnete z uporabo izdelka natančno preberite ta navodila

za uporabo.

Previdno: Če naših navodil za uporabo ne upoštevate natančno,

lahko to pripelje do škode na napravi ali poškodb ljudi.

Ø Preberite navodila za uporabo in navedene napotke.

Ø Otrokom ne dovolite rokovanja s to napravo.

Ø Kadar izvajate dela na vašem sončnem zbiralniku vedno izklopite

filtrirni sistem.

Ø Naprave ne postavljajte preveč blizu bazena (zadostna varnostna

razdalja).

Ø Ne uporabljajte maziv na osnovi petroleja. Na sestavne dele

izdelka deluje petrolej agresivno.

Ø Ta naprava ni namenjena temu, da bi jo upravljale osebe (vključno

z otroci) z omejenimi fizičnimi, senzornimi ali duševnimi

sposobnostmi ali s pomanjkanjem izkušenj in/ali pomanjkanjem

znanja, razen, če jih pri tem nadzoruje oseba, ki je odgovorna za

njihovo varnost ali pa so od takšne osebe prejele navodila o

uporabi izdelka.

Ø Otroci morajo biti pod nadzorom, da preprečite igranje z napravo.

Ne sedite in stojte na sončni

plošči.

1 Splošne informacije

1.1.1 Pogoji za inštalacijo sončnega zbiralnika

Sončni zbiralnik, ki ste ga kupili, je namenjen za vkopane bazene in

sestavljive bazene, njegova inštalacija in rokovanje z njim pa sta

preprosta. Navodila za inštalacijo so pripravljena na podlagi

naslednjih izpolnjenih pogojev:

1) Imate bazen, ki je popolnoma sestavljen in napolnjen z vodo.

2) Vaš bazen ima filtrirni sistem.

3) Imate potrebne povezovalne cevi, da lahko bazen in filtrirni sistem

oskrbujete z vodo. (38 mm Ø)

To so pogoji, da lahko sončni zbiralnik prenaša vodo skozi solarne

komore po tem, ko je inštaliran in popolnoma priključen na filtrirno

črpalko.

1.1.2 Način delovanja (slika 1)

Takoj, ko je naprava inštalirana, jo je potrebno s pomočjo obeh cevnih

povezav priključiti med filtrirni sistem in vaš bazen. Priklopna cev

prenaša hladno vodo, ki prihaja iz filtrirne naprave v solarne komore

vašega sončnega zbiralnika. Tam jo segreva sončna energija in nato

se skozi drugo povezovalno cev voda vrača v smeri bazena.

A=napeljava od filtrirne naprave do sončnega zbiralnika

B=napeljava od sončnega zbiralnika do dovodne puše bazena

Segrevanje vode je odvisno od naslednjih faktorjev: Količina pretoka

in sončno sevanje.

Solarno ogrevanje deluje učinkovito samo pri sončnem sevanju. Na

črpalko lahko ostane priključeno tudi ob slabem vremenu, saj

povzroča le minimalne izgube tlaka na črpalki.

1.1.3 Potrebno orodje in oprema

Naslednje orodje potrebujete za sestavo, vendar ni vsebovano v

obsegu dobave:

Ø Križni izvijač

Ø Zarezni izvijač

1.1.4 Idealno mesto za vašo solarno podlogo

Vaš sončni zbiralnik potrebuje prostor, kjer je čim več sončne

svetlobe.

Ø Sončni zbiralnik nikoli ne namestite nad nivojem vode vašega

bazena.

Ø Do bazena zagotovite določeno razdaljo (upoštevanje varnostne

razdalje).

Ø Sončni zbiralnik postavite tako, da dosežete največjo možno

sončno sevanje.

1.1.5 Nega izdelka

Sončnega zbiralnika ne izpostavljajte hladnim vremenskim razmeram.

Pred prvo zmrzaljo ali ob koncu kopalne sezone je potrebno sončni

zbiralnik skladiščiti na mestu, ki je zaščiteno pred mrazom.

Vse dele je dovoljeno splakovati ali čistiti izključno z vodo. Čistilna

sredstva lahko poškodujejo oblogo iz polikarbonata.

1.1.6 Prezimovanje

Izpustite vodo iz sončnega zbiralnika, tako da odprete cevi. Napravo

shranite čez zimo v prostoru, zaščitenem pred mrazom. Odstranite

povratne vode bazena.

Prepričajte se, da se v notranjosti naprave ne nahaja voda, saj lahko

zmrzne. Zmrznjena voda se razteza in lahko tako poškoduje solarne

komore.

2 Tehnični podatki

2.1.1 Tehnični podatki

• Izmere: D x Š x V 110 x 69 x 14

• Največji dovoljen tlak 1 bar pri 20 °C

• Največji pretok vode 10.000 l/h

• Vsebnost vode v zbiralniku 15 l

2.1.2 Ogrevalna zmogljivost

Referenčne vrednosti za ogrevanje Vašega bazena*

1 m³ vode > 1 dan > max. 11,1 °C

14 m³ vode > 1 dan > max. 0,8 °C

14 m³ vode > 5 dni > max. 4,0 °C

*Rezultati so oblikovani na podlagi neposrednega 10-urnega

sončnega sevanja na dan in se lahko razlikujejo glede na vremenske

spremembe. Bazen je pokrit s solarno ponjavo. Zunanja temperatura

ca. 20 °C.

3 Kosovnica

(slika T)

Steinbach Sončni Zbiralnik Exclusive | 2019_V1

Stran 11 od 32

4 Navodila za inštalacijo

4.1.1 Navodila za sestavo

1) Sončni zbiralnik vzemite iz embalaže (slika 2)

2) Snemite navoj z dovoda in odvoda. (slika 3)

3) Na oba priključna komada namestite O-obroč in jih pritrdite

trdno na dovod in odvod. (slika 5, 6)

4) Zaprite dovod vode na dovodni puši v bazenu. (slika 7)

5) Prepričajte se, da so vse cevi, v katerih je voda, priključene

(slika 8)

6) Odstranite cev med filtrirno črpalko in dovodno pušo.

Povezavo odvijte neposredno pri dovodni puši. (slika 9)

7) Sedaj priključite to cev pri sončnem zbiralniku (slika 2, točka

A) in jo pritrdite s cevno objemko. (slika 10)

8) Zraven dobavljeno cev Ø 38 mm pritrdite na izpustni strani

sončnega zbiralnika (slika 2 točka B, 11) in drug konec cevi

na dovodno pušo vašega bazena. (slika 12)

9) Noge sončnega zbiralnika odprite navzven in nastavite

želen položaj. Pri tem držite konce aluminijaste palice, za

odpiranje je obrnite v nasprotni smeri urinega kazalca.

Nogo zbiralnika povlecite v želen položaj. Z vrtenjem v

smeri urinega kazalca ponovno blokirajte. (slika 13, 13a,

13b)

10) Skozi obe luknji na nogah vsakič vstavite razcepni zatič

(slika 13c).

11) Odstranite zaščitno folijo na zgornji strani zbiralnika. (slika

14)

Priključitev več zbiralnikov:

Če želite zvišati moč ogrevanja, potem lahko med seboj povežete več

zbiralnikov. (slika 15) Za to potrebujete bazensko cev Ø 38 mm.

Odvisno od zmogljivosti vaše filtrirne naprave vam priporočamo

povezavo največ 2 zbiralnikov.

Priporočamo obvezno uporabo obvodnega kompleta. (slika 16)

Art. št. 060045

To ni namenjeno samo optimalnemu upravljanju ogrevalne

zmogljivosti, temveč tudi načrtnemu upravljanju pretoka vode,

odvisno od zmogljivosti filtrirne črpalke.

5 Prva uporaba

Ko je sončni zbiralnik sestavljen in so cevi povezane s filtrirno črpalko

in bazenom, odprite dovod vode in zagotovite, da skozi cev teče voda.

Nato vklopite filtrirni sistem. V bazen prihajajo zračni mehurčki iz

dovodne puše. To je zaradi tega, ker se iz sončnega zbiralnika iztiska

zrak. Če to traja več kot 2 do 3 minute preverite ali inštalacija tesni.

Napotek: Ponoči pokrijte vaš bazen, da tako preprečite izgube

toplote.

6 Odpravljanje težav

Težave

Vzrok/rešitev

Bazen ni ogrevan

• Prepričajte se, da skozi cevi teče voda.

• Ali je bilo dovolj sonca?

• Izkoristite največjo možno sončno

sevanje in zvišajte čas delovanja filtrirne

črpalke.

• Ponoči pokrijte vaš bazen, da tako

preprečite izgube toplote.

• Morda potrebujete več sončnih

zbiralnikov.

Po priključitvi naprave

na črpalko ni

nobenega začetnega

brbotanja.

• Preverite filtrirni sistem in se prepričajte,

da voda teče iz bazena skozi filtrirno

črpalko, nato skozi sončni zbiralnik in

nazadnje skozi povezovalno cev nazaj

do bazena.

Po tem ko je črpalka

vklopljena prihajajo

mehurčki iz

povratnega voda

bazena.

• Preverite ali so morda povezovalne cevi

poškodovane.

• Preverite ali so cevne objemke dovolj

trdno privite.

Iztekajoča voda.

• Preverite tesnila na sistemu.

• Preverite ali so cevne objemke dovolj

trdno privite.

• Preverite ali so morda povezovalne cevi

pretrgane.

7 Servis

Za tehnične informacije, pri manjkajočih delih ali v primeru reklamacije

se prosimo obrnite neposredno na našo službo za stranke:

Steinbach VertriebsgmbH,

Aistinger Straße 2, 4311 Schwertberg, Avstrija

https://service.steinbach.at

email: [email protected]

www.steinbach.at

Pregled nadomestnih delov:

= Art. Nr. 049959

= Art. Nr. 049915

= Art. Nr. 110262

= Art. Nr. 060039

= Art. Nr. 049956

Steinbach Colector Solar Exclusive | 2019_V1

Pagina 12 di

Indicaţii de siguranţă

Citiţi cu atenţie acest manual de utilizare, înainte de a utiliza

produsul.

Atenţie: Dacă nu respectaţi cu stricteţe manualul de utilizare sau

indicaţiile de siguranţă, aceasta poate cauza deteriorarea

aparatului sau vătămarea persoanelor.

Ø Citiţi manualul de utilizare şi indicaţiile menţionate.

Ø Nu lăsaţi copii să se joace cu acest aparat.

Ø Opriţi întotdeauna sistemul dvs. de filtrare, atunci când lucraţi la

colectorul dvs. solar.

Ø Nu poziţionaţi aparatul prea aproape de piscină (distanţă

suficientă de siguranţă).

Ø Nu folosiţi lubrifianţi pe bază de petrol. Petrolul atacă

componentele din plastic ale produsului.

Ø Acest aparat nu este destinat uzului de către persoane (inclusiv

copii) cu capacităţi fizice, senzoriale sau spirituale limitate sau

fără experienţă şi/sau fără cunoştinţe, cu excepţia cazului, în care

aceştia sunt supravegheaţi de o persoană responsabilă de

siguranţa acestora sau dacă, au fost instruiţi cu privire la utilizarea

aparatului.

Ø Copii trebuie supravegheaţi, pentru a se asigura, ca aceştia să nu

se joace cu aparatul.

Nu stați și stați pe panoul solar.

1 Informaţii generale

1.1.1 Condiţii preliminare pentru instalarea unui colector

solar

Colectorul solar achiziţionat de dvs. este pentru piscine îngropate şi

piscine supraterane şi este simplu de instalat şi de manipulat.

Manualul de instalare se bazează pe următoarele condiţii preliminare:

1) aveţi o piscină, care este complet montată şi umplută cu apă.

2) Piscina dvs. deţine un sistem de filtrare.

3) Deţineţi furtunurile necesare de legătură pentru a alimenta piscina

şi sistemul de filtrare cu apă. (38 mm Ø)

Acestea sunt condiţiile preliminare ca să poată transporta colectorul

solar apă prin celulele solare, atunci când acesta este instalat şi

racordat complet la pompa de filtrare.

1.1.2 Principiu de funcţionare (figura 1)

Odată ce aparatul este instalat, se montează prin intermediul

îmbinărilor cu furtun între sistemul dvs. de filtrare şi piscina dvs.

Furtunul de racordare transportă apa rece de la instalaţia de filtrare în

celulele solare ale colectorului solar. Acolo aceasta este încălzită prin

energia solară şi apoi transportată prin cel de al doilea furtun de

legătură în direcţia piscinei.

A= furtun de la instalaţia de filtrare la colectorul solar

B= furtun de la colectorul solar la duza de admisie a piscinei

Încălzirea apei depinde de următorii factori: debit şi radiaţiile solare.

Încălzirea solară este eficientă numai dacă există radiaţii solare.

Poate rămâne racordată la pompă de asemenea pe vreme rea,

deoarece cauzează doar o scădere redusă a presiunii la pompă.

1.1.3 Unelte şi accesorii necesare

Aceste unelte sunt necesare la montaj, dar nu sunt cuprinse în

pachetul de livrare:

Ø şurubelniţă în cruce

Ø şurubelniţă pentru fante

1.1.4 Locul ideal pentru panoul dvs. solar

Colectorul dvs. solar necesită un loc cu cât mai multă lumină solară.

Ø Nu poziţionaţi niciodată colectorul solar deasupra nivelului apei

din piscină.

Ø Păstraţi o anumită distanţă faţă de piscină (respectaţi distanţa de

siguranţă).

Ø Amplasaţi colectorul solar în aşa fel, încât să beneficiaţi de

radiaţia solară maximă.

1.1.5 Întreţinere produs

Colectorul solar nu are voie să fie expus intemperiilor reci. Înainte de

îngheţ sau după terminarea sezonului de baie colectorul solar trebuie

depozitat într-un loc ferit de îngheţ.

Toate componentele au voie să fie clătite sau curăţate numai cu apă.

Substanţele de curăţat pot deteriora stratul de protecţie din

policarbonat.

1.1.6 Depozitare pe timp de iarnă

Lăsaţi să se scurgă toată apa din colectorul solar prin îndepărtarea

furtunurilor. Depozitaţi aparatul la un loc ferit de îngheţ. Îndepărtaţi

furtunurile de retur ale piscinei.

Asiguraţi-vă că nu se află apă în interiorul aparatului, deoarece

aceasta poate îngheţa. Apa îngheţată se extinde şi poate deteriora

astfel celulele solare.

2 Specificaţii tehnice

2.1.1 Specificaţii tehnice

• Dimensiuni: L x L x Î 110 x 69 x 14

• presiune maximă 1 bar la 20 °C

• debit max. de apă 10.000 l/h

• volum de apă colector 15 l

2.1.2 putere de încălzire

Valori orientative pentru încălzirea piscinei dvs.*

1 m³ de apă > 1 zi > max. 11,1 °C

14 m³ de apă > 1 zi > max. 0,8 °C

14 m³ de apă > 5 zile > max. 4,0 °C

*Rezultate în baza a 10 ore de radiaţii solare directe pe zi, acestea

pot varia în funcţie de condiţiile meteo. Piscina a fost acoperită cu o

prelată solară. Temperatură exterioară cca. 20 °C.

3 Listă componente

(figura T)

Steinbach Colector Solar Exclusive | 2019_V1

Pagina 13 di

4 Indicaţii de instalare

4.1.1 Instrucţiuni de montaj

1) Luaţi colectorul solar din ambalaj (figura 2)

2) Luaţi îmbinarea filetată de la admisie şi de la scurgere.

(figura 3)

3) Puneţi inelul O pe ambele piese de racord şi strângeţi-le

bine la admisie şi la scurgere. (figura 5,6)

4) Închideţi alimentarea cu apă la duza de admisie din piscină.

(figura 7)

5) Asiguraţi-vă că toate furtunurile transportoare de apă să fie

închise (figura 8)

6) Îndepărtaţi furtunul dintre pompa de filtrare şi duza de

admisie. Deşurubaţi doar îmbinarea direct la duza de

admisie. (figura 9)

7) Racordaţi acum acest furtun la colectorul solar (figura 2

punctul A) şi fixaţi-l cu o bridă de furtun. (figura 10)

8) Racordaţi un capăt al furtunului Ø 38 mm din pachetul de

livrare pe partea de scurgere a colectorului solar (figura 2

punctul B, 11) şi celălalt capăt al furtunului la duza de

admisie a piscinei. (figura 12)

9) Rabataţi picioarele colectorului solar în exterior şi reglaţi

lungimea dorită. Pentru aceasta ţineţi capătul barei de

aluminiu şi întoarceţi-l către stânga pentru deblocare.

Trageţi de piciorul colectorului până ce acesta are lungimea

dorită. Prin întoarcere către dreapta îl blocaţi din nou.

(Figurile 13, 13a, 13b)

10) Introduceți un pin despicat prin fiecare dintre cele două

găuri din picioare (figura 13c).

11) Înlăturaţi folia de protecţie de pe partea de sus a

colectorului. (figura 14)

Racordarea mai multor colectoare:

Dacă doriţi să măriţi puterea de încălzire, puteţi interconecta mai

multe colectoare. (figura 15) Pentru aceasta aveţi nevoie de un furtun

de piscină Ø 38 mm.

Vă recomandăm în funcţie de puterea instalaţiei dvs. de filtrare, să

interconectaţi maxim 2 colectoare.

Recomandăm utilizarea unui set de bypass. (figura 16) nr. art.

060045)

Acesta nu serveşte doar la controlul optim al puterii de încălzire

ci de asemenea, controlului debitului de apă în funcţie de puterea

instalaţiei de filtrare.

5 Prima utilizare

Dacă instalaţia solară este montată şi furtunurile sunt racordate la

pompa de filtrare şi la piscină, deschideţi alimentarea cu apă şi

asiguraţi, să curgă apă prin furtun. Ulterior porniţi sistemul de filtrare.

Vor apărea bule de aer din duza de admisie din piscină. Aceasta este

cauzat de faptul, că aerul este împins din colectorul solar. Dacă

aceasta durează mai mult decât 2 - 3 minute, verificaţi etanşeitatea

instalaţiei.

Indicaţie: acoperiţi piscina în timpul nopţii, pentru a împiedica

pierderile de căldură.

6 Remediere defecţiuni

Defecţiuni

Cauză/remediere

Apa din piscină nu se

încălzeşte

• Asiguraţi-vă, că prin furtunuri curge apă.

• A fost destul soare?

• Utilizaţi radiaţiile maxime solare şi măriţi

durata de funcţionare a pompei.

• Acoperiţi piscina în timpul nopţii, pentru a

împiedica pierderile de căldură.

• Este posibil, să fie necesare mai multe

colectoare solare.

Nu apar bule la început

după ce aparatul a fost

conectat la pompă.

• Controlaţi sistemul de filtrare şi asiguraţi, ca

apa să curgă din piscină prin pompa de

filtrare apoi prin colectorul solar şi apoi prin

furtunul de legătură înapoi în piscină.

Apar bule de aer din

furtunul de retur al

piscinei după ce a fost

pornită pompa.

• Verificaţi dacă, furtunurile de legătură sunt

deteriorate.

• Controlaţi dacă, bridele de furtun sunt

destul de strânse.

Se scurge apă.

• Verificaţi graniturile de etanşare din

sistemul de furtunuri.

• Controlaţi dacă, bridele de furtun sunt

destul de strânse.

• Verificaţi dacă, furtunurile de legătură sunt

rupte.

7 Desfăşurare service

Pentru informaţii tehnice, în cazul componentelor lipsă sau în cazul

unei reclamaţii, adresaţi-vă direct service-ului nostru pentru clienţi:

Steinbach VertriebsgmbH,

Aistinger Straße 2, 4311 Schwertberg, Österreich

https://service.steinbach.at

email: [email protected]

www.steinbach.at

Prezentare piese de schimb:

= Art. Nr. 049959

= Art. Nr. 049915

= Art. Nr. 110262

= Art. Nr. 060039

= Art. Nr. 049956

Steinbach Solární Kolektor Exclusive | 2019_V1

Strana 14 z 32

Bezpečnostní pokyny

Před uvedením výrobku do provozu si důkladně pročtěte tento

návod k obsluze.

Pozor: Nedodržení pokynů v návodu k obsluze nebo bezpečnost-

ních pokynů může vést k poškození výrobku nebo ke zranění

osob.

Ø Přečtěte si návod k obsluze a uvedené pokyny.

Ø Nedovolte dětem manipulovat s tímto výrobkem.

Ø Při práci na solárním kolektoru vypněte filtrační systém.

Ø Nestavte výrobek příliš blízko u bazénu (dbejte na dostatečný

bezpečnostní odstup).

Ø Nepoužívejte maziva na bázi petroleje. Petrolej napadá plastové

součásti výrobku.

Ø Tento výrobek není určen k tomu, aby ho používaly osoby (včetně

dětí) s omezenými fyzickými, smyslovými nebo duševními schop-

nostmi nebo nedostatečnými zkušenostmi či vědomostmi s výjim-

kou případu, kdy tak činí pod dohledem osoby odpovědné za je-

jich bezpečnost nebo od této osoby dostávají pokyny, jak mají vý-

robek používat.

Ø Na děti je nutné dohlížet, aby se zajistilo, že si s výrobkem nebu-

dou hrát.

Nesedejte a nestůjte na solárním

kolektor.

1 Všeobecné informace

1.1.1 Předpoklady pro instalaci solárního kolektoru

Solární kolektor, který jste si zakoupili, je určen pro bazény zapuštěné

do země nebo stojící na zemi a vyznačuje se jednoduchou instalací a

manipulací. Návod k instalaci vychází z následujících předpokladů:

1) Vlastníte bazén, který je kompletně instalován a naplněn vodou.

2) Bazén je vybaven filtračním systémem.

3) Máte k dispozici potřebné propojovací hadice k zásobování ba-

zénu a filtračního systému vodou. (Ø 38 mm)

Toto jsou předpoklady, aby solární kolektor po jeho instalaci a kom-

pletním připojení k filtračnímu čerpadlu mohl dopravovat vodu solár-

ními komorami.

1.1.2 Princip činnosti (obrázek 1)

Po instalaci výrobku se propojí filtrační systém a bazén pomocí dvou

spojovacích hadic. Spojovací hadice dopravuje studenou vodu přichá-

zející z filtračního zařízení do solárních komor solárního kolektoru.

Zde se voda působením sluneční energie zahřívá a následně vede

druhou spojovací hadicí směrem k bazénu.

A= vedení od filtračního zařízení k solárnímu kolektoru

B= vedení od solárního kolektoru ke vstupní trysce bazénu

Ohřev vody je závislý na následujících faktorech: Průtočné množství

a dopadající sluneční záření.

Solární topení funguje efektivně jen při dopadu slunečního záření.

Může zůstat připojeno k čerpadlu i při špatném počasí, protože způ-

sobuje u čerpadla jen nepatrnou tlakovou ztrátu.

1.1.3 Potřebné příslušenství a nářadí

Toto nářadí je potřeba k instalaci, není však obsaženo v sadě:

Ø křížový šroubovák

Ø plochý šroubovák

1.1.4 Ideální místo pro solární kolektor

Solární kolektor potřebuje místo s co největším množstvím slunečního

záření.

Ø Neumisťujte nikdy solární kolektor nad úrovní hladiny vašeho ba-

zénu.

Ø Dodržte určitý odstup od bazénu (dodržte bezpečnostní odstup).

Ø Solární kolektor se umisťuje tak, aby na něj dopadalo co nejvíce

slunečního záření.

1.1.5 Péče o výrobek

Solární kolektor by neměl být vystaven chladnému počasí. Před prv-

ním mrazem nebo na konci sezóny koupání se musí solární kolektor

uskladnit na místě chráněném před mrazem.

Všechny díly se smí oplachovat a čistit výhradně vodou. Čisticí pro-

středky mohou poškodit polykarbonátový ochranný kryt.

1.1.6 Přezimování

Nechte ze solárního kolektoru vytéci všechnu vodu tak, že uzavřete

vedení. Uložte výrobek na zimu na místě chráněném před mrazem.

Odstraňte vratná vedení k bazénu.

Zajistěte, aby uvnitř výrobku nebyla žádná voda, která by mohla zmrz-

nout. Zmrzlá voda se rozpíná a mohla by poškodit solární komory

2 Technické údaje

2.1.1 Technické údaje

• Rozměry: D x Š x V 110 x 69 x 14

• Maximální tlak 1 bar při 20 °C

• Průtok vody max. 10 000 l/h

• Objem vody v kolektoru 15 l

2.1.2 Tepelný výkon

Orientační hodnoty pro ohřev bazénu*

1 m³ vody > 1 den > max. 11,1 °C

14 m³ vody > 1 den > max. 0,8 °C

14 m³ vody > 5 dní > max. 4,0 °C

* Výsledky vycházejí z 10 hodin přímého slunečního záření denně a

mohou se vzhledem ke změnám počasí lišit. Bazén byl zakrytý so-

lární plachtou. Venkovní teplota cca 20 °C.

3 Seznam dílů

(obrázek T)

4 Pokyny k instalaci

4.1.1 Návod na sestavení

1) Vyjměte solární kolektor z obalu (obrázek 2)

2) Sejměte šroubení z přítoku a odtoku. (obrázek 3)

3) Nasaďte O-kroužek na oba připojovací díly a pevně je při-

šroubujte na přívod a odvod. (obrázek 5,6)

4) Připojte přívod vody ke vtokové trysce bazénu. (obrázek 7)

Steinbach Solární Kolektor Exclusive | 2019_V1

Strana 15 z 32

5) Zajistěte, aby byly připojeny všechny hadice vedoucí vodu.

(obrázek 8)

6) Odstraňte hadici mezi filtračním čerpadlem a vtokovou trys-

kou. Odšroubujte pouze spoj přímo u vtokové trysky. (obrá-

zek 9)

7) Nyní připojte tuto hadici k solárnímu kolektoru (obrázek 2,

bod A) a upevněte ji hadicovou sponou. (obrázek 10)

8) Připevněte hadici Ø 38 mm, která je součástí dodávky, k

výstupní straně solárního kolektoru (obrázek 2, bod B, 11)

a druhý konec hadice připojte ke vtokové trysce bazénu.

(obrázek 12)

9) Vyklopte nožky solárního kolektoru ven a nastavte požado-

vanou délku. K tomu držte konec hliníkové tyče a odblokujte

ji otočením proti směru hodinových ručiček. Vytáhněte

nožky kolektoru na požadovanou délku. Otočením ve

směru hodinových ručiček opět aretujte. (obrázek 13, 13a,

13b)

10) Zasuňte závlačkový šroub vždy po jednom do obou děr na

nožce (obrázek 13c).

11) Odstraňte ochrannou fólii na horní straně kolektoru. (obrá-

zek 14)

Připojení více kolektorů:

Když chcete zvýšit tepelný výkon, můžete propojit více kolektorů. (ob-

rázek 15) Potřebujete k tomu jednu bazénovou hadici Ø 38 mm.

Doporučujeme propojovat v závislosti na výkonu Vašeho filtračního

zařízení maximálně 2 kolektory.

Doporučujeme použít obtokovou sadu. (obrázek 16) č. výr.

060045.

Ta slouží nejen k optimálnímu řízení tepelného výkonu, ale také

k cílené regulaci průtoku vody, v závislosti na výkonu filtračního

zařízení.

5 První použití

Když jste solární systém sestavili a hadice k filtračnímu čerpadlu a

bazénu jsou připojeny, otevřete přítok vody a ujistěte se, že voda pro-

téká hadicí. Následně zapněte filtrační systém. Z vtokové trysky ba-

zénu vystupují bubliny. K tomu dochází kvůli tomu, že je vzduch vy-

tlačován ze solárního kolektoru. Trvá-li to déle než 2 - 3 minuty, zkon-

trolujte těsnost instalace.

Upozornění: Na noc bazén zakrývejte, abyste zamezili ztrátám tepla.

6 Odstraňování problémů

Problémy

Příčina/řešení

Bazén se neohřívá.

• Ujistěte se, zda voda protéká hadicemi.

• Bylo dostatečně slunečno?

• Využijte maximálně možné sluneční zá-

ření a zvyšte dobu běhu filtračního čer-

padla.

• Na noc bazén zakrývejte, abyste zame-

zili ztrátám tepla.

• Možná je potřeba více solárních kolek-

torů.

Po připojení výrobku k

čerpadlu žádné počá-

teční probublávání.

• Zkontrolujte filtrační systém a ujistěte se,

že voda teče z bazénu filtračním čerpa-

dlem, pak solárním kolektorem a ná-

sledně spojovací hadicí zpět do bazénu.

Po zapnutí čerpadla

vystupují z vratného

vedení bazénu bubliny.

• Zkontrolujte, zda spojovací hadice nej-

sou poškozené.

• Zkontrolujte, zda jsou hadicové spony

dostatečně stažené.

Vytékající voda.

• Zkontrolujte těsnění v hadicovém sys-

tému.

• Zkontrolujte, zda jsou hadicové spony

dostatečně stažené.

• Zkontrolujte, zda spojovací hadice ne-

mají trhliny.

7 Zajištění servisu

V případě technických dotazů, při chybějících dílech nebo v případě

reklamace se obraťte na náš zákaznický servis:

Steinbach VertriebsgmbH,

Aistinger Straße 2, 4311 Schwertberg, Österreich

https://service.steinbach.at

email: [email protected]

www.steinbach.at

Přehled náhradních dílů:

= Art. Nr. 049959

= Art. Nr. 049915

= Art. Nr. 110262

= Art. Nr. 060039

= Art. Nr. 049956

Steinbach Solarni Kolektor Exclusive | 2019_V1

Stranica 16

od 32

Sigurnosne napomene

Prije nego što počnete koristiti proizvod, pozorno pročitajte ove

Upute za uporabu.

Oprez: ako se nećete točno pridržavati naših Uputa za uporabu

ili sigurnosnih napomena, onda to može dovesti do šteta na

uređaju ili se mogu povrijediti osobe.

Ø Pročitajte Upute za uporabu i navedene napomene.

Ø Nemojte dopustiti da djeca rukuju ovim uređajem.

Ø Uvijek zaustavite svoj filtarski sustav, kada radite na solarnom

kolektoru.

Ø Ne postavljajte uređaj preblizu bazenu (dostatan sigurnosni

razmak).

Ø Nemojte koristiti maziva na bazi petroleja. Petrolej napada

sastavne dijelove proizvoda od plastike.

Ø Ovaj uređaj nije predviđen da ga koriste osobe (uključujući i djecu)

ograničenih fizičkih, senzoričkih ili duševnih sposobnosti ili s

nedostatkom iskustva i/ili nedostatkom znanja, osim ako ih ne

nadzire osoba koja je nadležna za njihovu sigurnost ili koja ih je

podučila kako se uređaj mora koristiti.

Ø Djeca moraju biti pod nadzorom, kako bi bilo sigurno da se ne

igraju s uređajem.

Nemojte sjediti i stajati na so-

larni kolektor.

1 Opće informacije

1.1.1 Preduvjeti za instalaciju solarnog kolektora

Solarni kolektor koji ste kupili predviđen je za ukopane i montažne

bazene, jednostavno se instalira i njime se jednostavno rukuje. Upute

za instalaciju počivaju na sljedećim preduvjetima:

1) Posjedujete bazen koji je potpuno sastavljen i napunjen vodom.

2) Vaš bazen raspolaže filtarskim sustavom.

3) Raspolažete potrebitim spojnim crijevima za opskrbu bazena i

filtarskog sustava vodom. (38 mm Ø)

To su preduvjeti, kako bi solarni kolektor, kada je isti instaliran i

kompletno priključen na crpku s filtrom, mogao transportirati vodu kroz

solarne komore.

1.1.2 Način funkcioniranja (slika 1)

Čim je uređaj instaliran, on se pomoću oba spojna crijeva priključuje

između Vašeg filtarskog sustava i bazena. Spojno crijevo transportira

hladnu vodu koja dolazi od filtarskog uređaja u solarne komore Vašeg

solarnog kolektora. Tamo se pomoću sunčeve energije zagrijava i

potom se kroz drugo spojno crijevo odvodi u smjeru bazena.

A= vod od filtarskog uređaja do solarnog kolektora

B= vod od solarnog kolektora do ulazne mlaznice bazena

Zagrijavanje vode ovisi o sljedećim čimbenicima: protočnoj količini i

sunčevu zračenju.

Solarno grijanje funkcionira učinkovito samo dok sja Sunce. Ono se

može priključiti na crpku i pri lošem vremenu, s obzirom da ono

uzrokuje samo neznatan gubitak tlaka kod crpke.

1.1.3 Potreban alat i pribor

Ovi alati su potrebni za sastavljanje, ali nisu dio isporuke:

Ø križni odvijač

Ø plosnati odvijač

1.1.4 Idealno mjesto za Vaš solarni panel

Vaš solarni kolektor treba mjesto sa što je moguće više sunčeve

svjetlosti.

Ø Solarni kolektor nemojte nikada postaviti iznad razine vode u

svom bazenu.

Ø Pridržavajte se određenog razmaka prema bazenu (pridržavajte

se sigurnosnog razmaka).

Ø Solarni kolektor postavlja se tako da što je više moguće bude

izložen sunčevoj svjetlosti.

1.1.5 Održavanje proizvoda

Solarni kolektor ne smije se izlagati hladnom vremenu. Prije prvog

mraza ili na kraju sezone kupanja solarni se kolektor mora pospremiti

na nekom mjestu koje je zaštićeno od mraza.

Svi se dijelovi smiju ispirati ili prati isključivo vodom. Sredstva za

čišćenje mogu oštetiti zaštitni pokrov od polikarbonata.

1.1.6 Prezimljavanje

Ispustite svu vodu iz solarnog kolektora tako što ćete ukloniti crijeva.

Uređaj treba prezimiti na mjestu zaštićenom od mraza. Uklonite

vodove povratnog toka bazena.

Provjerite da nema vode u unutrašnjosti uređaja, s obzirom da se ista

može smrznuti. Smrznuta se voda širi i može na taj način oštetiti

solarne komore.

2 Tehnički podaci:

2.1.1 Tehnički podaci:

• Dimenzije: D x Š x V 110 x 69 x 14

• Maksimalni tlak 1 bar pri 20 °C

• Maks. protok vode 10.000 l/h

• Količina vode u kolektoru 15 l

2.1.2 Snaga grijanja

Orijentacijske vrijednosti za zagrijavanje Vašeg bazena*

1 m³ vode > 1 dan > maks. 11,1 °C

14 m³ vode > 1 dan maks. 0,8 °C

14 m³ vode > 5 dana maks. 4,0 °C

*Rezultati počivaju na 10 sati neposredne izloženosti sučevom

zračenju dnevno i mogu varirati zbog promjena vremena. Bazen je

prekriven solarnom ceradom Vanjska temperatura oko 20 °C.

3 Popis dijelova

(slika T)

4 Naputci za instalaciju

4.1.1 Upute za sastavljanje

1) Izvadite solarni kolektor iz ambalaže (slika 2).

2) Skinite vijčani spoj s ulazne i izlazne strane. (slika 3)

3) Stavite O-prstene na oba priključna komada i iste čvrsto

pričvrstite na ulaznu i izlaznu stranu. (slika 5,6)

Steinbach Solarni Kolektor Exclusive | 2019_V1

Stranica 17

od 32

4) Zatvorite dovod vode na ulaznoj mlaznici u bazenu. (slika

5) Provjerite jesu li zatvoreni svi vodovi kroz koje protječe voda

(slika 8).

6) Uklonite vod između crpke s filtrom i ulazne mlaznice.

Odvojite samo spoj neposredno na ulaznoj mlaznici. (slika

7) Ovaj vod sada priključite na solarni kolektor (slika 2, točka

A) i pričvrstite ga pomoću obujmice crijeva. (slika 10)

8) Crijevo Ø 38 mm koje je također dio isporuke, pričvrstite

sada na izlaznoj strani iz solarnog kolektora (slika 2, točka

B, 11), a drugi kraj crijeva na ulaznu mlaznicu bazena. (slika

12)

9) Otklopite noge solarnog kolektora prema van i namjestite

željenu dužinu. U tu svrhu držite kraj aluminijske šipke, za

deblokiranje je okrenite suprotno od smjera kazaljki na satu.

Izvucite nogu kolektora na željenu dužinu. Ponovno

blokirajte okretanjem u smjeru kazaljki na satu. (slike 13,

13a, 13b)

10) Umetnite podijeljeni pin kroz svaku od dvije rupe u nogama

(slika 13c).

11) Uklonite zaštitnu foliju na gornjoj strani kolektora. (slika 14)

Priključak više kolektora:

Ako želite povećati snagu zagrijavanja, možete povezati više

kolektora. (slika 15) U tu Vam je svrhu potrebno crijevo za bazen Ø

38 mm.

Preporučamo Vam da u ovisnosti o kapacitetu Vašeg filtarskog

uređaja spojite najviše 2 kolektora

Preporučamo Vam da obvezatno koristite komplet Bypass. (slika

16) br. art. 060045

On služi ne samo za optimalno upravljanje snagom grijanja, već

i za ciljano upravljanje protokom vode, a u ovisnosti o kapacitetu

filtarskog uređaja.

5 Prvo korištenje

Kada se solarni uređaj postavi i crijeva se spoje s crpkom s filtrom i

bazenom, otvorite dotok vode i vodite brigu da voda teče kroz crijevo.

Nakon toga uključite filtarski sustav. Mjehurići zraka će izlaziti iz

ulazne mlaznice u bazenu. Do toga dolazi stoga što se zrak istiskuje

iz solarnog kolektora. Ako bi to trajalo duže od 2 - 3 minute, provjerite

je li Vaša instalacija nepropusna.

Napomena: Prekrijte svoj bazen preko noći, kako biste smanjili

gubitak topline.

6 Otklanjanje problema

Problemi

Uzrok/rješenje

Bazen se ne grije

• Provjerite teče li voda kroz crijeva.

• Je li bilo dovoljno sunčano?

• Iskoristite maksimalno moguću

izloženost sunčevim zrakama i

povećajte dužinu rada crpke s filtrom.

• Prekrijte svoj bazen preko noći, kako

biste smanjili gubitak topline.

• Možda je potrebno više solarnih

kolektora.

Nema početnih

mjehurića, nakon što

• Prekontrolirajte filtarski sustav i

provjerite teče li voda od bazena kroz

crpku s filtrom pa onda kroz solarni

se uređaj priključi na

crpku.

kolektor i potom kroz spojno crijevo

natrag prema bazenu.

Mjehurići zraka dolaze

iz povratnog toka

bazena, nakon što se

uključi crpka.

• Provjerite nisu li spojna crijeva slučajno

oštećena.

• Prekontrolirajte jesu li obujmice crijeva

dovoljno jako zategnute.

Voda izlazi van.

• Provjerite brtve u sustavu cijevi.

• Prekontrolirajte jesu li obujmice crijeva

dovoljno jako zategnute.

• Provjerite da spojna crijeva nemaju

pukotine.

7 Servis

Za tehničke informacije, ako nedostaju dijelovi ili u slučaju reklamacija

molimo Vas da se obratite neposredno našoj službi za korisnike:

Steinbach VertriebsgmbH,

Aistinger Straße 2, 4311 Schwertberg, Österreich

https://service.steinbach.at

email: [email protected]

www.steinbach.at

Pregled rezervnih dijelova:

= Art. Nr. 049959

= Art. Nr. 049915

= Art. Nr. 110262

= Art. Nr. 060039

= Art. Nr. 049956

Steinbach Napkollektor Exclusive | 2019_V1

Oldal 18 a 32

Fontos biztonsági tudnivalók

A készülék üzembe helyezése előtt gondosan olvassa át ezt a

kezelési útmutatót.

Figyelem: Megsérülhet a készülék, illetve személyi sérülés

következhet be abban az esetben, ha nem tartja be pontosan a

kezelési útmutatóban vagy a biztonsági utasításokban

foglaltakat.

Ø Olvassa el a kezelési útmutatót és a benne foglalt tudnivalókat.

Ø Gyermek nem játszhat a készülékkel .

Ø A szűrőrendszert mindig vegye le akkor, ha éppen a

napkollektoron dolgozik.

Ø A készüléket helyezze a medence közelébe (megfelelő biztonsági

távolság).

Ø Ne használjon petróleumalapú kenőanyagot. A petróleum

megtámadja a termék műanyag alkotórészeit.

Ø Ezt a készüléket rendeltetésénél fogva nem használhatják

korlátozott fizikai, érzékszervi vagy szellemi képességekkel

rendelkező személyek (gyerekeket is ideértve), vagy az ehhez

szükséges tapasztalattal és/vagy ismerettel nem rendelkező

személyek, kivéve ha biztonságukért felelős személy felügyelete

alatt állnak, vagy utasításokat kapnak tőle a készülék

használatára vonatkozóan.

Ø Ne hagyja felügyelet nélkül a gyermekeket, így azok nem

játszhatnak a készülékkel.

Ne üljön és ne álljon rá a napkol-

lektorra.

1 Általános tudnivalók

1.1.1 A napkollektor telepítési előfeltételei

Az Ön által megvásárolt napkollektor talajba süllyesztett és felállítható

medencékhez használható. Egyszerűen összeszerelhető és

kezelhető. A telepítési útmutató az alábbi előfeltételek teljesítését

feltételezi:

1) Medencéje teljesen fel van építve és vízzel fel van töltve.

2) Medencéje szűrőrendszerrel rendelkezik.

3) Rendelkezésére áll a medence és a szűrőrendszer vízellátásához

szükséges összekötőtömlő. (38 mm Ø)

Az említett előfeltételek teljesítését követően a telepített és teljesen a

szűrőszivattyúhoz csatlakoztatott napkollektor szolárkamráin víz

áramlik át.

1.1.2 Működési mód (1. ábra)

A készülék telepítését követően szűrőrendszert és medencét két

tömlővezetékkel kell összekötni. A szűrőberendezésétől érkező hideg

vizet a csatlakozótömlő továbbítja a napkollektor szolárkamrájába. A

vizet ott azután felmelegíti a napenergia, majd a második összekötő-

tömlő visszavezeti a medence irányába.

A= a szűrőberendezés és a napkollektor közötti vezeték

B= a napkollektor és az úszómedence beömlőfúvókája közötti

vezeték

A víz felmelegedése az alábbi tényezőktől függ: Átfolyási mennyiség

és napsugárzás.

A napenergiával való felmelegítés kizárólag napos időben hatásos. A

készüléket rossz időben is csatlakozhatja a szivattyúhoz, mivel a

szivattyúnál csak csekély nyomásveszteséget okoz.

1.1.3 Szükséges szerszámok és tartozékok

Felépítéséhez az alábbi szerszámokat kell használni, amelyeket

azonban a készlet nem tartalmaz:

Ø csillagcsavarhúzó

Ø csavarhúzó

1.1.4 A napszőnyeg ideális elhelyezése

Napkollektorát olyan helyre kell tenni, ahol a lehető legtöbb napfény

éri.

Ø A napkollektort soha ne telepítse medencéje víztükre fölé..

Ø Tartson megfelelő távolságot a medencétől (védőtávolság

betartása).

Ø A napkollektort úgy kell felállítani, hogy a lehető legtöbb

napsugárzás érje.

1.1.5 A termék ápolása

Ne tegye ki a napkollektort erős hidegnek. Az első fagy előtt, vagy a

medenceszezon végén a napkollektort fagymentes helyre kell vinni.

Alkatrészeit kizárólag vízzel öblítse át és tisztítsa meg. A

tisztítószerek megsértheti polikarbonát védőburkolatát.

1.1.6 Átteleltetés

A vezetékek lezárását követően eressze le a napkollektorban lévő

összes vizet. Télen a készüléket fagymentes helyen kell tárolni.

Távolítsa el a medence-visszafolyó vezetékeket.

Ellenőrizze, hogy nincs-e víz a készülék belsejében, ez ugyanis

megfagyhat. A megfagyott víz kitágul és megsértheti a

szolárkamrákat.

2 Műszaki adatok

2.1.1 Műszaki adatok

• Méretek: H x Sz x M 110 x 69 x 14

• Legnagyobb nyomás 1 bar 20 °C mellett

• Vízátfolyás: max. 10.000 l/h

• A kollektor víztartalma: 15 l

2.1.2 Fűtési teljesítmény

Az úszómedence felmelegítésére vonatkozó irányértékek*

1 m³ víz > 1 nap > max. 11,1 °C

14 m³ víz > 1 nap max. 0,8 °C

14 m³ víz > 5 nap max. 4,0 °C

* Az eredmények napi 10 órás közvetlen napsugárzáson alapulnak,

és az időjárás változásától függően ettől eltérőek lehetnek. A

medencét napponyvával takarták le. Kültéri hőmérséklet kb. 20 °C.

3 Alkatrészjegyzék

(T ábra)

4 Telepítési utasítások

4.1.1 Felépítési útmutató

Steinbach Napkollektor Exclusive | 2019_V1

Oldal 19 a 32

1) A napkollektort vegye ki csomagolásából (2 ábra)

2) Vegye le a be- és kimenet csavarkötését. (3 ábra)

3) Az O-gyűrűket helyezze fel a két csatlakozó-elemre, majd

rögzítse fel azokat a be- és kimenetre. (5,6 ábra)

4) Zárja el a medence beömlőfúvókájának vízellátását. (7

ábra)

5) Ellenőrizze, hogy zárva vannak-e a vízvezetékek (8. ábra)

6) Távolítsa el a szűrőszivattyú és a beömlőfúvóka közötti

vezetéket. Csak a közvetlenül a beömlőfúvókánál lévő

összeköttetést csavarozza le. (9 ábra)

7) Ezt a vezetéket csatlakoztassa a napkollektorhoz (2.ábra A

pont) és rögzítse tömlőbilincs segítségével. (10 ábra)

8) A szállítási terjedelem részét képező Ø 38 mm tömlőt

csatlakoztassa a napkollektor kimeneti oldalához (2. ábra B

pont, 11), a tömlő másik végét pedig csatlakoztassa

medencéje beömlőfúvókájához. (12 ábra)

9) Hajtsa kifelé a napkollektor lábait és állítsa be a kívánt

hosszúságot. Ehhez tartsa meg az alumíniumrúd végét,

majd kireteszeléshez fordítsa el az óramutató járásával

ellentétes irányba. A kollektorlábat húzza ki a kívánt

hosszúságba. Az óramutató járásával egyező irányba

forgatva reteszelheti vissza. (13, 13a, 13b ábra)

10) Dugjon át egy-egy sasszeget a lábakon található lyukakon

(lásd 13c ábra).

11) Távolítsa el a kollektor felső részén lévő védőfóliát. (14

ábra)

Több kollektor csatlakoztatása:

A fűtési teljesítmény növelése érdekében több kollektort is össze lehet

kapcsolni. (15 ábra) Ehhez Ø 38 mm úszómedence-tömlő szükséges.

A szűrőberendezés teljesítményéről függően legfeljebb 2 kollektor

összekapcsolását javasoljuk.

Mindenképpen bypass készlet használatát ajánljuk. (16 ábra)

Cikk sz. 060045

Az eszköz nem a fűtési teljesítmény optimális vezérlésére,

hanem a vízátfolyás szűrőberendezés-teljesítménytől függő,

célzott vezérlésére szolgál.

5 Első felhasználás

A szűrőberendezés felépítését, valamint a tömlők és a szűrőszivattyú,

és a medence összekapcsolását követően nyissa meg a vízellátást,

és a tömlőn keresztül engedjen vizet a rendszerbe. Ezt követően

kapcsolja be a szűrőrendszert. A medence beömlőfúvókájánál

levegőbuborékok szállnak fel. Ennek az az oka, hogy a

napkollektorból a rendszer kinyomja a levegőt. A rendszer

tömítettségét ellenőrizni kell akkor, ha ez 2 - 3 percnél tovább tart.

Útmutatás: A hőveszteség elkerülése érdekében este takarja le a

medencét.

6 Problémaelhárítás

Probléma

Ok/megoldás

A medence nem

melegszik fel.

• Ellenőrizze, hogy van-e vízáram a

tömlőkben.

• Napos idő volt?

• Használja ki a megengedett legnagyobb

napsugárzást és fokozza a

szűrőszivattyú futásidejét.

• A hőveszteség elkerülése érdekében

éjszakára takarja le a medencét.

• Adott esetben több napkollektort kell

használni.

A szivattyú

csatlakoztatását

követően nem

tapasztalható kezdeti

buborékképződés.

• Ellenőrizze a szűrőrendszert és

győződjön meg arról, hogy a medence

vize átáramlik-e a szűrőszivattyún, majd

a napkollektoron, végül pedig az

összekötő-tömlőn visszaáramlik-e a

medencébe.

Légbuborékok jönnek a

medence-

visszatérőből a

szivattyú

bekapcsolását

követően.

• Ellenőrizze az összekötőtömlők

épségét.

• Ellenőrizze a tömlőkapcsok megfelelő

meghúzását.

Kifolyó víz.

• Ellenőrizze a vezetékrendszer

tömítéseit.

• Ellenőrizze a tömlőkapcsok megfelelő

meghúzását.

• Ellenőrizze az összekötőtömlők

esetleges sérüléseit.

7 Szervizszolgáltatás

Műszaki tájékoztatás-kérésével, hiányzó alkatrészekkel kapcsolatos

bejelentésével vagy reklamációjával forduljon közvetlenül

ügyfélszolgálatunkhoz:

Steinbach VertriebsgmbH,

Aistinger Straße 2, 4311 Schwertberg, Ausztria

https://service.steinbach.at

email: [email protected]

www.steinbach.at

Pótalkatrész-jegyzék:

= Art. Nr. 049959

= Art. Nr. 049915

= Art. Nr. 110262

= Art. Nr. 049956

= Art. Nr. 060039

= Art. Nr. 049956

Steinbach Solárny Kolektor Exclusive | 2019_V1

Strana 20 z 32

Bezpečnostné upozornenia

Pred uvedením výrobku do prevádzky si pozorne prečítajte tento

návod na použitie.

Pozor: Keď nebudete presne postupovať podľa nášho návodu

na použitie alebo bezpečnostných pokynov, môže to viesť k

poškodeniam prístroja alebo sa môžu poraniť osoby.

Ø Prečítajte si návod na použitie a uvedené pokyny.

Ø Nedovoľte deťom manipulovať s týmto prístrojom.

Ø Keď na svojom solárnom kolektore pracujete, vždy vypnite Váš

filtračný systém.

Ø Prístroj neumiestňuje príliš blízko k bazénu (dostatočný

bezpečnostný odstup).

Ø Nepoužívajte žiadne mazivá na báze petroleja. Petrolej napáda

plastové komponenty výrobku.

Ø Tento prístroj nie je určený na použitie osobami (vrátane detí) s

obmedzenými fyzickými, senzorickými alebo duševnými

schopnosťami alebo z dôvodu nedostatku skúseností a/alebo

nedostatku znalostí, iba ak by boli pod dozorom osoby

zodpovednej za ich bezpečnosť alebo by od nej dostali pokyny,

ako sa má prístroj používať.

Ø Deti by mali byť pod dozorom, aby sa zabezpečilo, že sa

prístrojom nebudú hrať.

Nesadajte si a nestojte na

solárny kolektor.

1 Všeobecné informácie

1.1.1 Predpoklady pre inštaláciu solárneho kolektora

Vami nadobudnutý solárny kolektor je určený pre do zeme zapustené

a montované bazény a vyznačuje sa jednoduchou inštaláciou a

manipuláciou. Návod na inštaláciu vychádza z nasledovných

predpokladov:

1) Vlastníte bazén, ktorý je kompletne zmontovaný a naplnený

vodou.

2) Váš bazén disponuje filtračným systémom.

3) Disponujete potrebnými spojovacími hadicami na napájanie

bazénu a filtračného systému vodou. (38 mm Ø)

Toto sú predpoklady, aby solárny kolektor, keď je nainštalovaný a

úplne napojený na filtračné čerpadlo, mohol prepravovať vodu cez

solárne články.

1.1.2 Spôsob funkcie (obrázok 1)

Ako náhle je prístroj nainštalovaný, pripojí sa medzi Váš filtračný

systém a Váš bazén pomocou oboch hadicových spojení.

Pripojovacia hadica dopravuje studenú vodu prichádzajúcu z Vášho

filtračného zariadenia do solárnych článkov Vášho solárneho

kolektoru. Tak sa zohreje solárnou energiou a následne sa vedie

znova cez druhú spojovaciu hadicu smerom k bazénu.

A = vedenie od filtračného zariadenia k solárnemu kolektoru

B = vedenie od solárneho kolektoru ku vtokovej dýze bazéna

Zohriatie vody závisí od nasledovných faktorov: Prietokové množstvo

a slnečné žiarenie.

Solárne vyhrievanie funguje efektívne len pri slnečnom žiarení. Pri

zlom počasí môže zostať pripojené na čerpadle, nakoľko toto

spôsobuje len minimálnu stratu tlaku pri čerpadle.

1.1.3 Potrebné náradie a príslušenstvo

Na montáž potrebujete toto náradie, nie je však obsiahnuté v súprave:

Ø Krížový skrutkovač

Ø Plochý skrutkovač

1.1.4 Ideálne miesto pre Vašu solárnu rohož

Váš solárny kolektor potrebuje miesto s čo najväčším dopadom

slnečného svetla.

Ø Solárny kolektor nikdy neumiestňuje nad hladinu vody Vášho

bazéna.

Ø Zachovajte určitú vzdialenosť k bazénu (dodržanie

bezpečnostného odstupu).

Ø Solárny kolektor postavte tak, aby ste mali maximálny možný

dopad slnečného žiarenia.

1.1.5 Starostlivosť o výrobok

Solárny kolektor by nemal byť vystavený chladnému počasiu. Pred

prvým mrazom alebo na konci kúpacej sezóny musí byť solárny

kolektor uskladnený na nemrznúcom mieste.

Všetky diely smú byť oplachované alebo čistené výhradne vodou.

Čistiace prostriedky môžu poškodiť polykarbonátový ochranný kryt.

1.1.6 Prezimovanie

Zo solárneho kolektoru vypustite všetku vodu tak, že uzavriete

vedenia. Prístroj prezimujte na nemrznúcom mieste. Odstráňte

bazénové vratné vedenia.

Zabezpečte, aby sa vo vnútri prístroja nenachádzala žiadna voda,

nakoľko by táto mohla zamrznúť. Zamrznutá voda sa rozťahuje a

môže tak poškodiť solárne články.

2 Technické údaje

2.1.1 Technické údaje

• Rozmery: D x Š x V 110 x 69 x 14

• Maximálny tlak 1 bar pri 20 °C

• Prietok vody max. 10.000 l/h

• Objem vody kolektora 15 l

2.1.2 Výkon vyhrievania

Ukazovatele k zahriatiu Vášho bazéna*

1 m³ vody > 1 deň > max. 11,1 °C

14 m³ vody > 1 deň > max. 0,8 °C

14 m³ vody > 5 dní > max. 4,0 °C

* Výsledky vychádzajú z 10 hodín priameho slnečného žiarenia za

deň a môžu variovať na základe zmien počasia. Bazén bol zakrytý

solárnou plachtou. Vonkajšia teplota cca 20 °C.

3 Zoznam dielov

(obrázok T)

This manual suits for next models

Table of contents

Languages:

Other Steinbach Solar Panel manuals

Steinbach

Steinbach Speedsolar User manual

Steinbach

Steinbach 049120 User manual

Steinbach

Steinbach 049120 User manual

Steinbach

Steinbach speedsolar Sun 00-49120 User manual

Steinbach

Steinbach Speedsolar User manual

Steinbach

Steinbach Curve User manual

Steinbach

Steinbach speedsolar Series User manual

Popular Solar Panel manuals by other brands

GOAL ZERO

GOAL ZERO NOMAD 28 PLUS user guide

CanadianSolar

CanadianSolar CS6P-PE installation manual

Qcells

Qcells B.LINE G4 Installation and operation manual

Jinko Solar

Jinko Solar JKM***P-60 user manual

New Air

New Air NPR-Solar100 owner's manual

CanadianSolar

CanadianSolar CS Series installation manual

Num'axes

Num'axes NGPIEACC033 user guide

Qcells

Qcells Q.PEAK DUO XL-G11.X / BFG Series Installation and operation manual

GOAL ZERO

GOAL ZERO NOMAD 10 user guide

GOAL ZERO

GOAL ZERO BOULDER 100BC user guide

Nex-tech

Nex-tech QC8057 instruction manual

Qcells

Qcells Q.PEAK DUO XL-G9.2 Series Installation and operation manual

CORAB

CORAB D-025 installation manual

samlexsolar

samlexsolar SRV-50-KIT owner's manual

ZepSolar

ZepSolar ZEP SYSTEM II installation manual

Senergy

Senergy SN245P-10 installation manual

Abus

Abus PPIC91600 quick guide

patura

patura 148721 user manual
