Vorwort

Vielen Dank für den Kauf dieses Steinbach Produktes. Wir entwickeln

unsere Artikel laufend weiter. Falls dieses Produkt dennoch Fehler

aufweist, möchten wir uns entschuldigen und ersuchen Sie höich mit

unserem Servicecenter in Kontakt zu treten.

Bedienungsanleitung lesen und aufbewahren

Bedienungsanleitung für Steinbach Solarkollektor

Compact

Diese Bedienungsanleitung gehört zu oben angegebenem Produkt. Sie

enthält wichtige Informationen zur Inbetriebnahme und Handhabung.

Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshin-

weise sorgfältig durch, bevor Sie dieses Produkt verwenden. Die Nicht-

beachtung dieser Bedienungsanleitung kann zu schweren Verletzungen

oder Schäden an Ihrem Produkt führen. Die Bedienungsanleitung

basiert auf den in der Europäischen Union gültigen Normen und Regeln.

Beachten Sie die im Ausland gültigen landesspezischen Richtlinien

und Gesetze. Bewahren Sie die Bedienungsanleitung für die weitere

Nutzung auf und geben Sie diese bei Bedarf auch an Dritte weiter.

Bestimmungsgemäßer Gebrauch

Das Produkt ist ausschließlich für den Privatgebrauch bestimmt und

nicht für den gewerblichen Bereich geeignet.

Die Solarmatte wird für die Erwärmung Ihres Poolwassers durch Son-

nenkraft verwendet und ist für eingegrabene Pools und Aufstellpools

gedacht. Verwenden Sie Ihr Produkt nur wie in dieser Bedienungsanlei-

tung beschrieben. Jede andere Verwendung gilt als nicht bestimmungs-

gemäß und kann zu Sachschäden oder sogar zu Personenschäden

führen. Dieser Artikel ist kein Kinderspielzeug. Der Hersteller oder

Händler übernimmt keine Haftung für Schäden, die durch nicht bestim-

mungsgemäßen oder falschen Gebrauch entstanden sind.

Warn- und Sicherheitshinweise

Alle Anweisungen lesen und befolgen. Bei Nichtbefolgen dieser

Warnhinweise müssen Sie mit Schäden am Eigentum, anderen

ernsthaften Verletzungen oder mit dem Tod rechnen. Diese Pro-

duktwarnungen, Anweisungen und Sicherheitsregeln umfassen

viele, aber bei Weitem nicht alle möglichen Risiken und Gefahren.

Bitte geben Sie Acht und beurteilen Sie mögliche Gefahren richtig.

Fehlerhafter Umgang mit dem Produkt kann zu lebensgefährlichen

Situationen führen.

Achtung! Überlassen Sie die Reparatur Fachkräften, um Gefähr-

dungen zu vermeiden. Wenden Sie sich dazu an eine Fachwerk-

statt. Bei eigenständig durchgeführten Reparaturen, unsach-

gemäßer Montage oder falscher Bedienung sind Haftungs- und

Garantieansprüche ausgeschlossen. Bei Reparaturen dürfen nur

Ersatzteile verwendet werden, die den ursprünglichen Produktda-

ten entsprechen.

WARNUNG! Gefahren für Kinder und Personen mit verringerten

physischen, sensorischen oder mentalen Fähigkeiten (beispiels-

weise teilweise Behinderte, ältere Personen mit Einschränkung

ihrer physischen und mentalen Fähigkeiten) oder Mangel an

Erfahrung und Wissen. Kinder dürfen nicht mit diesem Produkt

spielen. Die Reinigung darf nicht von Kindern oder Personen mit

verringerten physischen, sensorischen oder mentalen Fähigkeiten

durchgeführt werden.

HINWEIS! Beschädigungsgefahr! Durch unsachgemäßen Umgang

kann dieses Produkt beschädigt werden.

Stellen Sie Ihr Filtersystem immer ab, wenn Sie an Ihrer Solarmatte

arbeiten. Stellen Sie das Gerät nicht zu nah an das Pool (ausrei-

chender Sicherheitsabstand). Benützen Sie keine Schmiermittel

auf der Basis von Petroleum. Petroleum greift die Plastik-Bestand-

teile des Produktes an.

Lieferumfang prüfen

HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsich-

tig mit einem scharfen Messer oder anderen spitzen Gegenständen

öffnen, kann das Produkt beschädigt werden. Gehen Sie daher beim

Öffnen sehr vorsichtig vor.

■ Nehmen Sie das Produkt aus der Verpackung.

■ Prüfen Sie den Lieferumfang auf Vollständigkeit. Skizze/Foto L1.

■ Kontrollieren Sie, ob der Artikel oder die Einzelteile Schäden aufwei-

sen. Ist dies der Fall, benutzen Sie das Produkt nicht. Wenden Sie

sich an die am Ende der Anleitung angegebenen Serviceadresse.

Allgemeine Informationen

Voraussetzung für die Installation einer

Solarmatte

Die von Ihnen erworbene Solarmatte ist für eingegrabene und Aufstell-

pools gedacht und ist einfach zu installieren und zu handhaben.

Die Installationsanleitung beruht auf folgenden Voraussetzungen:

1) Sie besitzen einen Pool welcher komplett aufgebaut und mit Wasser

gefüllt ist.

2) Ihr Pool verfügt über ein Filtersystem.

3) Sie verfügen über die notwendigen Verbindungsschläuche um das

Pool und das Filtersystem mit Wasser zu versorgen. (32 mm Ø oder 38

mm Ø)

Dies sind die Voraussetzungen damit die Solarmatte, wenn diese instal-

liert und komplett an die Filterpumpe angeschlossen ist, Wasser durch

die Solarkammern befördern kann.

Funktionsweise

Sobald das Gerät installiert ist, wird es zwischen Ihrem Filtersystem

und Ihrem Pool mittels der beiden Schlauchverbindungen angeschlos-

sen. Der Anschlussschlauch befördert das von Ihrer Filteranlage

kommende kalte Wasser in die Solarkammern Ihrer Solarmatte.

Dort wird es durch die Sonnenenergie erwärmt und anschließend

wieder durch den zweiten Verbindungsschlauch Richtung Pool geleitet.

Die Erwärmung des Wassers ist von folgenden Faktoren abhängig:

Durchussmenge und Sonneneinstrahlung.

Die Solarheizung funktioniert nur efzient bei Sonneneinstrahlung.

Sie kann auch bei schlechtem Wetter an der Pumpe angeschlossen

bleiben, da diese nur einen geringen Druckverlust bei der Pumpe

verursacht.

Benötigtes Werkzeug und Zubehör

Diese Werkzeuge werden zum Aufbau benötigt, sind jedoch nicht im

Set enthalten:

■ Kreuzschraubenzieher

■ Schlitzschraubenzieher

■ Schmiermittel auf Silikonbasis

Der ideale Ort für Ihre Solarmatte

Ihre Solarmatte benötigt einen Platz mit möglichst viel Sonnenlicht.

■ Positionieren Sie die Solarmatte nie oberhalb des Wasserspiegels

Ihres Pools.

■ Halten Sie eine gewisse Distanz zum Pool ein (Sicherheitsabstand

einhalten).

■ Die Solarmatte wird so aufgestellt, dass Sie eine maximal mögliche

Sonneneinstrahlung haben.

Mehrere Solarmatten zusammenschließen

Installieren Sie mehrere Solarmatten niemals direkt in die Rück-

lauf-Leitung. Schäden die auf diesem Weg entstehen fallen nicht

unter die Garantie.

Um mehrere Heizelemente zusammenzuschließen benötigen Sie einen

3-Wege-Kugelhahn und ein T-Stück (nicht im Lieferumfang enthalten,

aber optional unter der Art. Nr. 060045 Bypass-Set erhältlich).

Der hier benötigte Verbindungsschlauch muss einen Durchmesser

von 38 mm haben. (Abbildung 1)

049120_049121_049122_049123_049125_049126_049127_049128_v2303 de

Installationsanweisung

Aufbau-Anleitung

Die angeführten Skizzen helfen, die Heizelemente richtig an Ihr Pool

anzuschließen:

1. Zum Installieren der Solaranlage benötigt man zwei Schwimmbad-

schläuche (nicht im Lieferumfang enthalten): einen zum Verbinden

zwischen Filteranlage und der Solarmatte und einen von der So-

larmatte retour zum Pool.

2. Platzieren Sie die Solaranlage so, dass eine maximale Sonnenein-

strahlung gewährleistet ist (mind. 6 Stunden pro Tag). Achtung:

Wenn Sie die Filteranlage in der Nacht einschalten kann es passie-

ren, dass Sie Ihr Pool mit der Solaranlage abkühlen.

3. Bevor Sie die Solaranlage installieren, lassen Sie die Anlage eine

Stunde in der Sonne liegen. Dann schließen Sie die zwei Winkelver-

bindungen und die Endkappen laut Anschlussschema an.

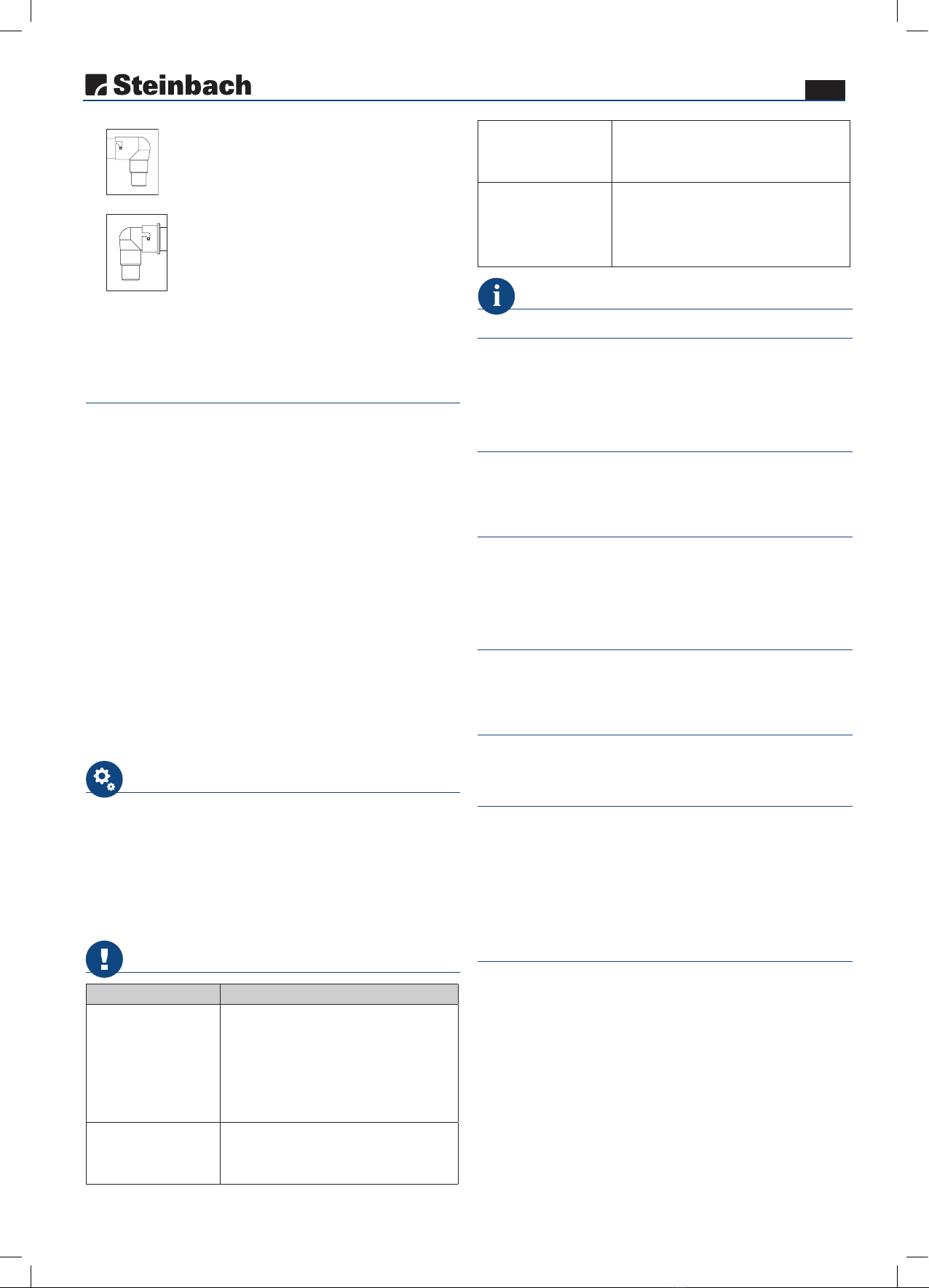

Grosser Winkel:

mit dem Dichtungsring

verbinden, das Ende

einführen und drehen

bis es hält.

Kleiner Winkel:

mit dem Dichtungsring

verbinden, das Ende

einführen und drehen

bis es hält.

4. Schalten Sie die Pumpe ein. Wenn die Solarmatte, nun trotz Sonne-

neinstrahlung kühl wird, wurde alles sachgemäß installiert.

5. Wenn Sie die Solaranlage am Boden installieren achten Sie darauf,

diese so zu platzieren, dass Kinder keine Möglichkeit haben in den

Pool zu gelangen.

Anschlussmöglichkeiten (Abbildung 2)

Wenn Sie das Hauptrohr und die Winkel verbinden, müssen Sie jeweils

einen Dichtungsring verwenden. Drehen Sie die Winkelverbindung bis

sie richtig befestigt ist (siehe Bilder).

Montage der kleinen Winkelverbindung: (Abbildung 3)

Montage der großen Winkelverbindung: (Abbildung 4)

1. Bei den Endkappen gehen Sie gleich vor wie bei den Winkelverbin-

dungen.

2. Das Anschlussschema ist unbedingt einzuhalten weil sonst keine

Funktion gegeben ist, bzw. es zu Schäden an den Solarpanelen

kommen kann und diese nicht von der Garantie abgedeckt sind.

3. Bevor Sie die Solaranlage installieren, lesen Sie bitte aufmerksam

die Anleitung.

Positionieren Sie die Solarmatte an einem sonnigen Platz, halten Sie

jedoch einen ausreichenden Mindestabstand zum Pool ein.

Platzieren Sie die Solarmatte immer Richtung SÜDEN. Vergewissern

Sie sich, dass die Sonneneinstrahlung nicht durch Panzen oder

sonstige Hindernisse gestört wird. (Achten Sie darauf, dass sich

die Sonneneinstrahlung von morgens bis abends ändert).

Versichern Sie sich, dass alle Schlauchverbindungen dicht und die

Schläuche nicht geknickt oder stark abgewinkelt sind. Sollten die

Schläuche undicht sein, so überprüfen Sie ob bei allen Teilen die

Dichtungsringe richtig sitzen und die Anschlüsse fest verschraubt

sind. Ziehen Sie die Schlauchschellen nicht zu fest an (15kg Drehmo-

ment).

Erste Anwendungen

Wenn die Solaranlage aufgebaut und die Schläuche mit der Filterpumpe

und dem Pool verbunden sind, öffnen Sie den Wasserzuuss

und sorgen Sie dafür, dass Wasser durch den Schlauch ießt. Anschlie-

ßend

schalten Sie das Filtersystem ein. Luftblasen werden aus

der Einlaufdüse im Pool aufsteigen. Das kommt daher weil die Luft

aus der Solarmatte gedrückt wird. Sollte dies länger als 2 - 3 Minuten

dauern, überprüfen Sie Ihre Installation auf Dichtheit.

Hinweis: Decken Sie Ihr Pool in der Nacht ab um Wärmeverluste zu

vermeiden.

Problembehandlung

Probleme Ursache/Lösung

Das Pool wird nicht

beheizt.

■ Gehen Sie sicher, dass Wasser durch

die Schläuche ießt.

■ War es sonnig genug?

■ Nutzen Sie die maximal mögliche Son-

neneinstrahlung und erhöhen Sie die

Laufzeit der Filterpumpe.

■ Decken Sie Ihr Pool über Nacht ab um

Wärmeverluste zu vermeiden.

■ Möglicherweise sind mehrere Solarmat-

ten nötig

Kein anfängliches

Blubbern nachdem das

Gerät an die

Pumpe angeschlossen

wurde.

■ Kontrollieren Sie das Filtersystem und

gehen Sie sicher, dass Wasser vom Pool

durch die Filterpumpe, dann durch die

Solarmatte und anschließend durch den

Verbindungsschlauch zurück zum Pool

ießt.

Luftblasen kommen

aus dem Pool-Rücklauf

nachdem die Pumpe

eingeschaltet wurde.

■ Überprüfen Sie die Verbindungsschläu-

che auf etwaige Beschädigungen.

■ Kontrollieren Sie, ob die Schlauchklem-

men fest genug angezogen worden sind.

Auslaufendes Wasser. ■ Überprüfen Sie die Dichtungen im Lei-

tungssystem.

■ Kontrollieren Sie ob die Schlauchklem-

men fest genug angezogen worden sind.

■ Überprüfen Sie die Verbindungsschläu-

che auf Risse.

Wichtige Hinweise

Technische Daten

■ Maximaldruck 1 bar bei 20 °C

■ Wasserdurchuss mind. 2.000 l/h; max. 10.000 l/h

Hinweis: Das Verbinden von mehreren Elementen erfordert einen

zusätzlichen Bypass-Kit (nicht im Lieferumfang enthalten).

Produkt Pege

Die Solarmatte sollte nicht der kalten Witterung ausgesetzt werden.

Vor dem ersten Frost, oder am Ende der Poolsaison muss die

Solarmatte an einem frostsicheren Platz gelagert werden.

Überwinterung

Lassen Sie alles Wasser aus der Solarmatte ab indem Sie die Leitungen

abschließen. Überwintern Sie das Gerät an einem frostsicheren

Platz. Entfernen Sie die Pool-Rücklaueitungen.

Stellen Sie sicher, dass sich kein Wasser im Inneren des Gerätes

bendet da dieses gefrieren kann. Gefrorenes Wasser dehnt sich

aus und kann so die Solar-Kammern beschädigen.

Reinigung

Verwenden Sie zur Reinigung handelsübliche Pegemittel. Verwenden

Sie keine lösungsmittelhaltige sowie scheuernde Reinigungsmittel, bzw.

harte Schwämme, Bürsten etc.

049120_049121_049122_049123_049125_049126_049127_049128_v2303 de

Lagerung

Nach Abschluss der Reinigung muss das Produkt ausreichend ge-

trocknet werden. Anschließend lagern Sie es an einem trockenen und

frostfreien Ort.

Entsorgung

Verpackung entsorgen: Die Verpackungsmaterialien sind nach

umweltverträglichen und entsorgungstechnischen Gesichtspunkten

ausgewählt und deshalb recyclebar. Geben Sie Pappe und Karton zum

Altpapier, Folien in die Wertstoff-Sammlung.

Produkt entsorgen: Anwendbar in der Europäischen Union und an-

deren europäischen Staaten mit Systemen zur getrennten Sammlung

von Wertstoffen. Entsorgen Sie das Produkt entsprechend den in Ihrem

Wohnort geltenden Bestimmungen und Gesetzen.

Gewährleistung

Es gelten die in den jeweiligen Ländern gültigen gesetzlichen Bestim-

mungen für die Gewährleistung.

049120_049121_049122_049123_049125_049126_049127_049128_v2303

Preface

Many thanks for purchasing this Steinbach product. We continually develop

and enhance our items, however, should this product be faulty, we apologise

for any inconvenience and politely ask you to get in contact with our service

centre.

Read operating manual and store safely

Instruction manual for Steinbach solar collector

Compact

This instruction manual relates to the product stated above. It contains

important information on starting your product for the rst time and how

to operate it. Carefully read through the instruction manual - particularly

the safety instructions - before using this product. Non-compliance with

this instruction manual may lead to major injuries or damage to your

product. The instruction manual is based on standards and regulations

applicable within the European Union. If the product is being used ab-

road, please follow any country-specic guidelines and laws. Store the

instruction manual in a safe location for later consultation and submissi-

on to third parties, where applicable.

Intended use

This product is solely intended for private use and is not suitable for commer-

cial use.

The solar mat is used for the heating of your pool water by solar power and

is intended for pools in the ground and above ground pools. Only use the

product as described in this instruction manual. Any other use is considered

improper use and may lead to personal injury or damage to property. This

item is not a toy. The manufacturer or retailer assumes no liability for damage

resulting from improper or incorrect use.

Warnings and safety instructions

Read and observe all instructions. Non-compliance with these warnings

and instructions may result in damage to property, severe personal

injury or even death. These product warnings, instructions and safety re-

gulations are extensive but cannot cover all potential risks and dangers

and are thus not to be considered exhaustive. Please be cautious and

assess potential dangers appropriately. Incorrect use/handling of the

product can lead to life-threatening situations.

Caution! Leave repairs to experts in order to prevent hazards. Consult

a specialist workshop. Liability is waived and warranty claims expire

if repairs are carried out independently of if the product is improperly

installed or used incorrectly. Only original parts corresponding to the

original product specications may be used during repairs.

WARNING! Hazardous for children and persons with reduced physical,

sensory or mental abilities (such as the handicapped, elderly individuals

with impaired physical and mental abilities), or those with a lack of ex-

perience and knowledge. Children must not be allowed to play with this

product. Cleaning may not be performed by children and persons with

reduced physical, sensory or mental abilities.

NOTE! Risk of damage! This product may be damaged through improper

use.

Always turn off the lter system when installing or working on the solar

panel. Install product away from the pool (enough safety distance). Do

not use any petroleum based lubricant. Petroleum based products will

destroy plastic parts.

Check scope of delivery

NOTE! Risk of damage! The product may be damaged if you open the packa-

ging with a sharp knife or other sharp objects without due care and attention.

Please open the packaging very carefully.

■ Remove the product from the packaging.

■ Check that all included items have been delivered in full. Sketch/photo L1.

■ Check whether the item, or parts thereof, exhibit damage. If there is dama-

ge, do not use the product. Get in contact with the service address stated at

the end of the manual.

General Information

Requirements for the installation of a solar panel

The solar panel you just purchased for your above ground pool or ground level

pool is simple to install and effortless to operate once connected. The installa-

tion instructions included in this manual are based on a few assumptions:

1) You have an existing above ground pool that is completely set up and lled

with water.

2) Your above ground pool is equipped with a pump-operated water ltering

system.

3) You have the necessary hoses needed to feed water in and out of your pool

and lter system (32 mm Ø or 38 mm Ø).

These assumptions are necessary as the solar panel, once installed, will

be completely dependent upon your pool’s lter pump to push water in and

through the heater’s solar coils.

How It Works

When properly installed, the solar panel will be connected to your l-ter and

your pool by two hose connections: One hose will feed cold, ltered pool water

from your pump into one port of the solar panel. The other hose will feed sun

warmed water from the other port of the solar panel to your pool via the pool

return inlet in your pool. As cold water is fed into the solar panel, it travels

through the solar coils where it is heated by the sun before it is delivered back

into your swimming pool.

The warming of the water depends on the following factors: the ow rate and

solar radiation.

Sunshine is required for the solar panel to operate. The solar panel can be

left connected even when the sun is not shining, since its in-stallation leads to

only a slight loss of pressure.

Tools & Equipment Required

The following items are not included with your new solar panel, but will be

required for proper installation and operation:

■ #2 Phillips screwdriver

■ ¼” Flat head screwdriver

■ Silicone based lubricant

Know Your Pool

Before you begin installation it is a good idea to know certain speci-cations

about your pool:

■ How big is your pool?

■ What size hose does it use between pool and lter pump (i.e. 32 mm Ø or

38 mm Ø)?

■ What kind of hose connection does your pool use? (i.e. threaded/unthrea-

ded)

■ What location will position the collector for maximum sun exposure?

Connecting Multiple Units

DO NOT install multiple units directly into the return line. Doing so may

damage the product and will void the warranty.

To install multiple units, you MUST use a bypass valve and “T” con-nector with

pressure gauge (not included, but optionally available under the Article No.

060045 Bypass Set). The hose for a multiple unit installation MUST be at least

38 mm diameter. (Picture 1)

Install Instructions

Assembly Instruction

The system layouts below will help you install the solar panel(s) to your above

ground pool:

1) To assemble the solar panel two swimming-pool hoses are needed (not

included in delivery): one to connect between the ltration system and the

collector and one leading from the collector back to the pool

2) Position the solar panel in a way that ensures maximum solar radiation (6

hrs. per day minimum). WARNING: If the lter installation is left running during

049120_049121_049122_049123_049125_049126_049127_049128_v2303

the night, it is possi-ble that it cools down the pool.

3) Before setting up the solar panel, leave the panel in the sun for one hour.

Then connect the two angle couplings and the end caps according to the

installation diagram:

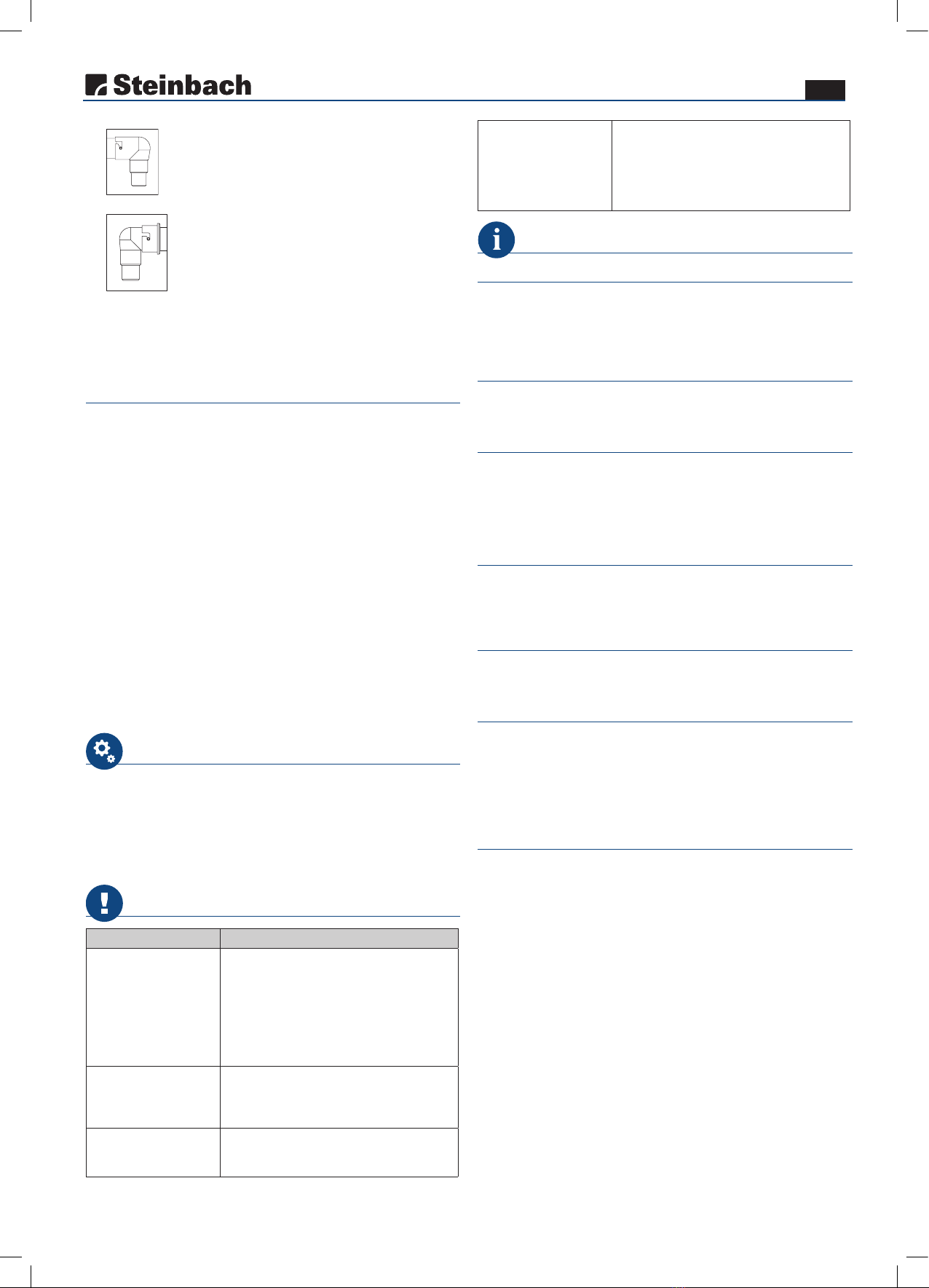

Large angle:

connect with the gasket ring,

insert the end and turn until it is

attached rmly

Small angle:

connect with the gasket ring,

insert the end and turn until it is

attached rmly

4) Start the pump. If the collector turns cold despite the sun, everything has

been installed properly.

5) When installing the solar panel on the ground, please make sure to position

it in a way that children thereby cannot enter the pool.

Connection Possibility (Picture 2)

When connecting the main pipe and the angle, you must use one gasket ring

at a time. Turn the angle coupling until it is attached rmly (see diagram).

Assembly of small angle-coupling: (Picture 3)

Assembly of large angle-coupling: (Picture 4)

1) Install the two end caps in the same way as the angle couplings.

2) Always follow the assembly instructions. The solar panel will not work other-

wise, furthermore damage of the so-lar panel may arise which is not covered

by warranty.

3) Before assembling the solar panel, please read the assembly instructions

carefully.

Place the heater in a location where it will receive the greatest amount of sun-

light, but keep a sufcient minimum distance from pool.

Always ensure that the solar panel faces in a SOUTHERLY direc-tion, and that

solar radiation on the solar panel is unrestricted throughout the day. Make sure

that the solar radiation is not dis-turbed by plants or other obstacles.

Ensure ALL hose connections are tight and the hoses are NOT kinked or bent

at severe angles. If the hoses are leaking, check to make sure ALL of the parts

that have O-Rings have them attached and are screwed on tightly. DO NOT

over tighten hose clamps (15 kg max torque).

Initial Operation

Once the solar panel has been assembled and the hoses are con-nected to the

lter pump and pool return, unblock the ow of water into the pool return hose

and turn on the pump and lter system. Bubbles will shoot out of the return

nozzle into the pool initially while air is pushed out of the solar panel. If this

persists for longer than 2 or 3 minutes, check for and repair any leaks in the

hoses or connec-tions.

NOTE: Be sure to place your pool cover on at night to prevent heat loss.

Troubleshooting

Problems Possibilities/Solutions

The pool water is

not heated.

■ Check to make sure that water is owing th-

rough the tubes.

■ Has it been sunny?

■ Use the maximum possible solar radiation and

increase the running time of the lter pump.

■ Put your pool cover on at night to prevent heat

loss.

■ Additional panels may be necessary.

No initial bubbling

after panel is

connected and

pump is on.

■ Check the setting of the lter system to make

sure it is returning water to the pool through the

lter pump, then through the solar panel and

afterwards through the connection hose back

to the pool.

Bubbles continue

to ow out of

the pool water

inlet well after the

pump has been

turned on.

■ Check the connection hoses for possible da-

mages.

■ Check if the hose clamps have been tightened

enough..

Leaking heater. ■ Check the connector seals in the pipeline sys-

tem.

■ Check if the hose clamps have been tightened

enough.

■ Check the connection hoses for cracks.

Important Note

Technical Data

■ Max. pressure: 1 bar at 20°C

■ water passage: min. 2.000 l/h; max. 10.000 l/h

NOTE: Connecting 2 or more elements requires use of a Bypass-Kit (sold

separately).

Maintenance

The solar panel should not be exposed to cold weather. Prior to the rst frost,

or at the end of your swim season, the solar panel should be removed from its

connections to the pool and stored in a frost free location.

Winterizing

Drain all the water from the solar panel by disconnecting the tubes. Store in a

location protected from frost. Reconnect the pool return tubes.

Do NOT allow standing water inside the solar panel to freeze. Water expands

as it freezes and can rupture the solar coils on the heater.

Cleaning

Use conventional cleaning products. Do not use solvent-based or abrasive

cleaning agents/tools, i.e. no hard sponges, brushes etc..

Storage

The product must be thoroughly dried after cleaning. After which, it is to be

stored in a dry location protected from frost.

Disposal

Disposing of packaging: The packaging material has been selected in view

of environmental concerns and disposability and is therefore recyclable. The

paper and cardboard can be recycled, as can the plastic coverings.

Disposing of the product: Applicable in the European Union and other

European states with systems in place for collecting and sorting recyclable

materials. Dispose of the product in accordance with any laws and regulations

applicable at your place of residence.

Warranty conditions

The respective country’s legal provisions for warranty conditions shall apply

accordingly.

049120_049121_049122_049123_049125_049126_049127_049128_v2303

Préface

Nous tenons à vous remercier d‘avoir acheté ce produit de la marque

Steinbach. Nous veillons à développer nos produits de manière conti-

nue. Nous tenons à nous excuser si le présent produit devait toutefois

présenter des défauts, et vous invitons, dans ce cas, à vous mettre en

relation avec notre centre de services.

Lire attentivement le mode d’emploi et conser-

ver ce dernier soigneusement.

Mode d’emploi pour Steinbach collecteur solaire

Compact

Le présent mode d’emploi est valable pour le produit mentionné ci-des-

sus. Celui-ci rassemble un certain nombre d’informations essentielles,

notamment pour la mise en service et l’utilisation dudit produit. Veillez

à lire attentivement ce mode d’emploi, et en particulier les consignes

de sécurité qu’il contient, avant d’utiliser le produit. Le non-respect des

préconisations gurant dans le présent mode d’emploi peut entraîner

des blessures graves, voire des dommages sur votre produit. Ce mode

d’emploi repose sur un ensemble de normes et de règles valables au

sein de l’Union européenne. Veillez à également respecter les directives

et législations particulières en vigueur à l’étranger. Veillez à conserver

ce mode d’emploi pour consultation ultérieure et, en cas de besoin, à

remettre celui-ci à des tiers.

Utilisation conforme du produit

Ce produit est exclusivement destiné à un usage privé et non commer-

cial. La bâche chauffante solaire est utilisée pour chauffer l’eau de votre

piscine par l’énergie solaire, elle est conçue pour des piscines enterrées

et pour des piscines hors sol. Veillez à ce que votre utilisation du produit

soit conforme aux préconisations contenues dans ce mode d’emploi.

Toute autre utilisation est réputée non-conforme et peut entraîner des

dommages matériels voire corporels. Cet article n’est pas un jouet.

Le fabricant ou le distributeur décline toute responsabilité en cas de

dommages causés par une utilisation non-conforme ou inadéquate du

produit.

Avertissements et consignes de sécurité

Il convient de lire et de respecter l’ensemble des présentes instruc-

tions. Le non-respect des présents avertissements vous expose au

risque de survenance de dommages sur votre propriété, à d’autres

blessures graves, voire à un danger de mort. Les présents avertisse-

ments relatifs aux produits, instructions et règles de sécurité rassemb-

lent un nombre important de risques et de dangers potentiels, mais ne

sauraient pour autant être exhaustifs. Restez, en tous les cas, vigilant

et essayez d’évaluer au mieux les dangers potentiels. Toute manipula-

tion non-conforme du produit peut conduire à des situations de danger

de mort.

Attention ! Conez la réparation de votre appareil à des techniciens

spécialisés an d’éviter tout danger. Dans ce cadre, veillez à vous

adresser à un atelier spécialisé. Dans le cas où vous auriez procédé

vous-même aux réparations, en cas de montage non-conforme ou de

maniement inapproprié de l’appareil, tous recours en responsabilité

et en garantie deviennent caducs. En cas de réparation, seules des

pièces de rechange conformes aux données des produits d’origine

peuvent être utilisées.

ATTENTION ! Il y a risque de danger pour les enfants ou les personnes

dont les capacités physiques, sensorielles ou mentales sont réduites

(par exemple, personnes partiellement handicapées, personnes âgées

n‘étant pas en pleine possession de leurs capacités physiques et men-

tales) ou qui manquent d‘expérience et de connaissances. Il est interdit

aux enfants de jouer avec ce produit. En aucun cas, le nettoyage du

produit ne doit être effectué par des enfants ou des personnes dont les

capacités physiques, sensorielles ou mentales sont réduites.

REMARQUE ! Risque d’endommagement ! Ce produit est susceptible

d’être endommagé en cas de manipulation inadéquate.

Déposez toujours votre système de ltre, lorsque vous travaillez à

votre tapis solaire. Ne placez pas l’appareil trop près de la piscine (dis-

tance de sécurité sufsante). N’utilisez aucun produit lubriant à base

de pétrole. Le pétrole agresse les composants en plastique du produit.

Vérier le contenu de la livraison

REMARQUE ! Risque d’endommagement ! Le produit est susceptible

d’être endommagé si vous ouvrez son emballage sans précaution, à

l’aide d’un couteau tranchant ou tout autre objet pointu. Soyez donc

particulièrement vigilant lors de l‘ouverture de l’emballage.

■ Retirez le produit de l’emballage.

■ Veuillez vérier que le contenu de la livraison est complet. Croquis/

photo L1.

■ Vériez l‘absence de dommages sur l’article et ses différents compo-

sants. Si vous veniez à constater la présence d’un dommage, n’utili-

sez le produit en aucun cas. Reportez-vous alors à l’adresse du ser-

vice compétent indiqué à la n du mode d’emploi.

Informations générales

Conditions pour l’installation d’un tapis solaire

Le tapis solaire que vous avez acheté est conçu pour les piscines

creusées et piscines hors sol est simple à installer et à manipuler. La

description de l’installation repose sur les conditions suivantes :

1) Vous possédez une piscine qui est entièrement construite et qui est

remplie d’eau.

2) Votre piscine est munie d’un système de ltre.

3) Vous disposez des tuyaux de raccordement nécessaires pour appro-

visionner la piscine et le système de ltre en eau. (32 mm Ø ou 38 mm

Ø)

Voici les conditions pour que le tapis solaire, lorsqu’il est installé et

complètement relié à la pompe du ltre, puisse acheminer l’eau par les

chambres solaires.

Mode de fonctionnement

Dès que l’appareil est installé, il est branché entre votre système de

ltre et votre piscine au moyen des deux raccords de tuyau. Le tuyau

de raccordement achemine l’eau froide venant de votre instal-lation

de ltre dans les chambres solaires de votre tapis solaire. Là, elle est

réchauffée par l’énergie du soleil et ensuite de nouveau acheminée par

un deuxième tuyau de raccordement en direction de la piscine.

Le réchauffage de l’eau dépend des facteurs suivants : le débit et la

force des rayons du soleil.

Pour que le chauffage solaire fonctionne de manière efcace, il a besoin

de rayonnement solaire. Il peut aussi rester raccordé à la pompe en cas

de mauvais temps car il n’entraîne qu’une perte de pression minime au

niveau de la pompe.

Outils et accessoires nécessaires

Ces outils seront nécessaires pour l’installation, mais ne sont pas

contenus dans le set :

■ Tournevis cruciforme

■ Tournevis plat

■ Lubriant à base de silicone

La place idéale pour votre tapis solaire

Votre tapis solaire doit être situé dans un lieu si possible très enso-leillé.

Ne positionnez jamais le tapis solaire sur la surface de l’eau de votre

piscine.

■ Gardez une certaine distance par rapport à la piscine (conserver une

distance de sécurité).

■ Le tapis solaire est disposé de façon à ce que vous ayez le maximum

de rayonnement possible.

Raccorder plusieurs tapis solaires entre eux

N’installez jamais plusieurs tapis solaires à la conduite de retour.

Les dégâts que cela engendre ne sont pas compris dans la

garantie.

Pour raccorder plusieurs éléments de chauffage ensemble vous avez

besoin d’une vanne sphérique à 3 voies et d’un raccord en T (non inclus

dans l’emballage, mais disponibles en option dans le set bypass sous

049120_049121_049122_049123_049125_049126_049127_049128_v2303

le n° d’art. 060045). Le tuyau de raccordement dont on a besoin ici doit

avoir un diamètre de 38 mm. (Illustration 1)

Indications d’installation

Description de montage

Les croquis présentés aident à raccorder correctement les éléments de

chauffage à la piscine :

1) Pour installer le dispositif solaire on a besoin de deux tuyaux de pis-

cines (non inclus dans la livraison) : un pour le raccord entre le dispositif

de ltre et le tapis solaire et un pour le retour du tapis solaire vers la

piscine.

2) Placez le dispositif solaire de telle façon que le maximum de rayonne-

ment soit garanti (6 heures par jour au moins). Attention si vous allumez

le dispositif solaire durant la nuit, il est possible que vous refroidissiez

votre piscine avec le dispositif.

3) Avant d’installer le dispositif solaire, laissez le système re-posez une

heure au soleil. Puis raccordez les deux joints angulaires et les capu-

chons d’après le schéma de rac-cord.

Grand angle :

raccorder avec la ba-gue

d‘étanchéité, insérer l‘extrémité

et tourner jusqu’à ce que ce soit

xé.

Petit angle :

raccorder avec la bague d‘étan-

chéité, insérer l‘extrémité et tour-

ner jusqu’à ce que ce soit xé.

4) Allumez la pompe. Si le tapis solaire devient tiède malgré le rayonne-

ment solaire, tout a été installé de façon adé-quate.

5) Si vous installez le dispositif solaire sur le sol, veillez à placer celui-ci

de façon à ce que les enfants ne puissent accéder à la piscine.

Possibilité de raccordement (illustration 2)

Lorsque vous raccordez le tuyau principal et le joint angulaire, vous

devez utiliser à chaque fois une bague d’étanchéité. Tournez le joint

angulaire jusqu’à ce qu’il soit xé (voir images).

Montage du petit joint angulaire : (illustration 3)

Montage du grand joint angulaire : (illustration 4)

1) Procédez pour les capuchons de la même manière que pour les joints

angulaires.

2) Le schéma de raccordement doit être absolument suivi, car dans un

cas contraire cela peut entraîner un dysfonctionnement ou des dégâts

sur les panneaux solaires, ce qui n’est pas pris en charge par la garantie.

3) Avant d’installer le dispositif solaire, lisez attentivement les ins-truc-

tions.

Positionnez le tapis solaire dans un endroit exposé au soleil, tout en le

gardant à une distance minimale sufsante de la piscine.

Placez toujours le tapis solaire en direction du SUD. Assurez-vous que

des plantes ou d’autres obstacles n’empêchent pas le rayonne-ment

solaire. (Prenez en compte que le rayonnement du soleil change du

matin au soir).

Assurez-vous que tous les raccords de tuyau soient étanches et que les

tuyaux ne soient pas pliés ou fortement coudés. Si les tuyaux ne sont

pas étanches, vériez que les bagues d’étanchéité soient cor-rectement

xées au niveau de toutes les parties et que les raccor-dements soient

bien vissés. Ne serrez pas trop les colliers de ser-rage des tuyaux (15kg

de couple).

Première utilisation

Quand le dispositif solaire est construit et que les tuyaux sont rac-cordés

à la pompe à ltre et à la piscine, ouvrez l’arrivée d’eau et assurez-vous

que l’eau coule par le tuyau. Allumez ensuite le sys-tème de ltre. Des

bulles vont sortir de l’embout dans la piscine. Ce-ci provient du fait que

l’air est poussé hors du tapis solaire. Si cela devait durer plus de 2 à 3

minutes, vériez l’étanchéité de votre ins-tallation.

Remarque : couvrez votre piscine la nuit pour éviter des pertes de

chaleur.

Résolution de problèmes

Problèmes Cause/solution

La piscine ne se

réchauffe pas.

■ Assurez-vous que l’eau coule par les

tuyaux.

■ Y a-t-il eu sufsamment de soleil ?

■ Utilisez le plus de soleil possible et aug-

mentez la durée de fonctionnement de la

pompe à ltre.

■ Couvrez votre piscine durant la nuit pour

éviter de perdre de la chaleur.

■ Plusieurs tapis solaires peuvent être

nécessaires.

Pas de formation de

bulles au début après

avoir raccordé l’appa-

reil à la pompe.

■ Contrôlez le système de ltre et assure-

zvous que l’eau coule depuis la piscine

par la pompe à ltre, puis par le tapis so-

laire et enn de nouveau par le tuyau de

raccord vers la piscine.

Des bulles sortent de

la conduite retour de la

piscine une fois que la

pompe est allumée.

■ Vériez que les tuyaux de raccordement

ne soient pas abîmés.

■ Contrôlez les colliers de serrage des

tuyaux, qui doivent être sufsamment

serrés.

Fuite d’eau. ■ Vériez les joints dans le système de

conduit.

■ Contrôlez les colliers de serrage de tuyau

qui doivent être sufsamment serrés.

■ Vériez que les tuyaux de raccord ne

soient pas déchirés.

Informations importantes

Données techniques

■ Pression maximale 1 bar à 20 °C

■ Débit d’eau min. 2000 l/h; max. 10.000 l/h

ndication : Le raccordement de plusieurs éléments demande un kit

bypass supplémentaire (non inclus dans la livraison).

Maintenance du produit

Le tapis solaire ne devrait pas être exposé au froid. Avant les pre-miers

frimas, ou à la n de la saison où vous utilisez la piscine, le tapis solaire

doit être conservé dans un lieu protégé du froid.

Pendant l’hiver

Videz le tapis solaire de son eau en fermant les conduits. Pendant l’hiver,

gardez l’appareil dans un lieu protégé du froid. Enlevez les conduites de

retour de la piscine.

Veillez à ce qu’il n’y ait pas d’eau à l’intérieur de l’appareil car celle-ci

peut geler. De l’eau gelée se dilate et peut ainsi endommager les cham-

bres solaires.

Nettoyage

Pour procéder au nettoyage de l’appareil, veillez à utiliser des produits

d‘entretien usuels. N’utilisez en aucun cas des produits de nettoyage à

base de solvants ou abrasifs, voire des éponges, brosses dures, etc.

Stockage

Une fois le nettoyage terminé, il convient de sécher le produit convenab-

lement. Stockez ensuite le produit dans un endroit sec et à l’abri du gel.

049120_049121_049122_049123_049125_049126_049127_049128_v2303

Élimination

Mise au rebut de l’emballage : Les matériaux qui composent nos

emballages ont été sélectionnés en fonction de critères écologiques, de

même que pour leur facilité d’élimination, et sont, de fait, recyclables.

Veillez à bien jeter les éléments en papier et carton dans le bac de col-

lecte de papier usagé, et les lms plastiques dans le bac de recyclage.

Mise au rebut du produit : Les dispositions en vigueur au sein de l’Uni-

on européenne et dans les autres États européens dotés de systèmes

de tri sélectif des matières recyclables sont applicables. Veillez à mettre

le produit au rebut conformément aux dispositions et législations en

vigueur dans votre lieu de résidence.

Conditions d’application de la garantie

Les dispositions légales en matière de garantie en vigueur dans le pays

concerné sont applicables.

049120_049121_049122_049123_049125_049126_049127_049128_v2303

Premessa

Grazie per aver acquistato questo prodotto Steinbach. Ci dedichiamo cost-

antemente all’ulteriore sviluppo dei nostri prodotti. Se nonostante ciò questo

prodotto dovesse presentare dei difetti, vi porgiamo le nostre scuse e vi pregh-

iamo cortesemente di contattare il nostro servizio di assistenza.

Leggere e conservare le istruzioni per l’uso

Istruzioni per l’uso per Steinbach collettore solare

Compact

Queste istruzioni per l’uso appartengono al prodotto indicato. Conten-

gono informazioni importanti per la messa in funzione e l’utilizzo. Prima

di utilizzare questo prodotto leggere attentamente le istruzioni per l’uso,

in particolar modo le indicazioni per la sicurezza. La mancata osserva-

nza di queste istruzioni per l’uso può avere come conseguenza gravi

lesioni o danni al prodotto. Le istruzioni per l’uso si basano sulle norme

e sulle regole dell’Unione europea. Osservare le disposizioni e le leggi

speciche per i paesi esteri. Conservare le istruzioni per l’uso la futura

consultazione e all’occorrenza consegnarle anche a terzi.

Utilizzo conforme all’uso

Il prodotto è stato concepito esclusivamente per l’uso privato e non per

l’uso commerciale.

Il tappetino solare viene utilizzato per il riscaldamento dell’acqua della

vostra piscina con l’energia solare ed è stato progettato per piscine in-

terrate e fuori terra. Utilizzare questo prodotto solo secondo le modalità

descritte nelle presenti istruzioni per l’uso. Qualsiasi altro utilizzo viene

considerato come non conforme all’uso e può provocare danni materiali

e addirittura lesioni a persone. Questo articolo non è un giocattolo. Il

produttore o il rivenditore non si assume alcuna responsabilità per danni

derivanti dall’utilizzo non conforme o scorretto.

Avvertenze e indicazioni di sicurezza

Leggere e seguire tutte le istruzioni. In caso di mancata osservanza di

queste avvertenze bisogna attendersi danni alla proprietà, gravi lesioni o

la morte. Le avvertenze sul prodotto, le istruzioni e le norme di sicurezza

comprendono molti rischi e pericoli, ma non tutti quelli possibili. Si pre-

ga di fare attenzione e di valutare i possibili pericoli. L’utilizzo scorretto

del prodotto può provocare situazioni che mettono a rischio la vita.

Attenzione! Al ne di evitare pericoli, lasciare che siano i professionisti

qualicati a occuparsi delle riparazioni. Rivolgersi a un centro specializ-

zato. I diritti di garanzia decadono nel caso di riparazioni eseguite auto-

nomamente, montaggio improprio o utilizzo scorretto. Per le riparazioni

possono essere utilizzati solo pezzi di ricambio che corrispondono ai

dati di prodotto originali

AVVERTENZA! Pericoli per bambini e persone con ridotte capacità psi-

chiche,sensoriali o mentali (per esempio persone parzialmente disabili,

persone anziane con ridotte capacità psichiche e mentali) o ridotta

esperienza e conoscenza. I bambini non possono giocare con questo

prodotto. La pulizia non deve essere effettuata da bambini o persone

con ridotte capacità psichiche, sensoriali o mentali.

AVVERTENZA! Pericolo di danneggiamento! L’uso improprio di questo

prodotto lo può danneggiarlo.

Disattivare sempre il sistema di ltraggio quando maneggiate il vostro

pannello solare. Non posizionare il dispositivo troppo vicino alla piscina

(mantenere una discreta distanza di sicurezza). Non utilizzare alcun

lubricante a base di petrolio. Il petrolio corrode i componenti in plastica

del prodotto.

Controllare il volume di fornitura

AVVISO! Pericolo di danneggiamento! Se si apre incautamente la confezione

con un coltello aflato o altri oggetti appuntiti, il prodotto potrebbe danneggiar-

si. Fare quindi molta attenzione nell’aprire la confezione.

■Estrarre il prodotto dall’imballaggio.

■Controllare che la fornitura sia completa. Schizzo/foto L1.

■Controllare se l’articolo o le singole parti presentano danni. In tale eventu-

alità non utilizzare il prodotto. Rivolgersi all’indirizzo del servizio assistenza

clienti indicato nelle istruzioni.

Informazioni generali

Requisiti per l’installazione di un pannello solare

Il pannello solare che avete acquistato è stato progettato per l’uso su piscine

interrate e piscine fuori terra ed è facile da installare e ma-neggiare. Il manua-

le di installazione si basa sui seguenti requisiti:

4) Possedete una piscina montata a regola d’arte e riempita di ac-qua.

5) La vostra piscina dispone di un sistema di ltraggio.

6) Disponete dei tubi di collegamento necessari per il rifornimento di acqua

alla piscina e al sistema di ltraggio. (32 mm Ø o 38 mm Ø)

Questi sono i requisiti necessari afnché il pannello solare, una volta installato

e collegato alla pompa di ltraggio, possa fornire acqua at-traverso le camere

solari.

Funzionamento

Non appena il dispositivo è installato viene collegato tra il sistema di ltraggio

e la vostra piscina tramite i due tubi di collegamento. Il tubo di collegamento

trasporta l’acqua fredda proveniente dal vostro im-pianto di ltraggio nelle

camere solari del vostro pannello solare. Lì viene riscaldata dall’energia solare

ed inne trasportata nella piscina attraverso il secondo tubo.

Il riscaldamento dell’acqua dipende dai seguenti fattori: volume del usso

d’acqua e irradiazione solare.

Il sistema di riscaldamento solare funziona in maniera efcace solo attraver-

so l’irradiazione solare. Può restare collegato alla pompa an-che in caso di

maltempo poiché la perdita di pressione causata all’interno della pompa è

minima.

Strumenti e accessori necessari

Per il montaggio sono necessari i seguenti strumenti che però non sono

inclusi nel kit:

■Cacciavite a croce

■Cacciavite piatto

■Lubricante a base di silicone

Il luogo ideale per il vostro pannello solare

Il vostro pannello solare necessita di un luogo che riceve molta luce solare.

■Non posizionare mai il pannello solare sulla supercie dell’acqua della vost-

ra piscina.

■Mantenere una certa distanza dalla piscina (distanza di sicurez-za).

■Il pannello solare deve essere disposto in modo da ricevere la massima

irradiazione solare possibile.

Utilizzo di più pannelli solari

Non collegare mai diversi pannelli solari direttamente al tubo di ri-torno.

Gli eventuali danni che potrebbero insorgere non sono coperti da

garanzia.

Per installare più elementi riscaldanti sono necessari una valvola a sfera a

3 vie e un connettore a T (non compresi nella spedizione ma da acquistare

facoltativamente con il numero di articolo 060045 Bypass-Set). Il tubo di

collegamento necessario deve avere un di-ametro di 38 mm. (Figura 1)

Istruzioni di installazione

Guida per il montaggio

Le illustrazioni riportate sono un aiuto per collegare correttamente gli elementi

riscaldanti alla vostra piscina:

1) Per installare l’impianto a energia solare sono necessari due tubi per pisci-

na (non compresi nella spedizione): uno per collegare l’impianto di ltraggio e

il pannello solare e uno di ritorno per collegare il pannello solare alla piscina.

2) Posizionare l’impianto a energia solare in modo da gar-antire la massima

irradiazione solare (min. 6 ore al gior-no). Attenzione: se l’impianto di ltraggio

viene attivato du-rante la notte c’è il rischio che la piscina con l’impianto

so-lare si raffreddi.

3) Prima di installare l’impianto a energia solare esporlo per un’ora alla luce

solare. Collegare quindi i due collegamen-ti ad angolo e le calotte terminali

secondo lo schema elettrico.

049120_049121_049122_049123_049125_049126_049127_049128_v2303

Angolo grande:

con l‘anello di tenuta

collegare l‘estremità del

introdurre e ruotare

no a quando non dura.

Angolo piccolo:

con l‘anello di tenuta

collegare l‘estremità del

introdurre e ruotare

no a quando non dura.

4) Azionare la pompa. Se il pannello solare si raffredda non-ostante l’irradiazio-

ne solare signica che l’installazione è avvenuta correttamente.

5) Se l’impianto solare viene installato a terra fare attenzione a posizionarlo in

modo che i bambini non abbiano la pos-sibilità di accedere alla piscina.

Possibilità di collegamento: (gura 2)

Quando si collega il tubo principale all’angolo, utilizzare sempre una guarni-

zione. Ruotare il collegamento ad angolo no a ssarlo correttamente (vedi

gura).

Montaggio del collegamento ad angolo piccolo: (gura 3)

Montaggio del collegamento ad angolo grande: (gura 4)

1) Per le calotte terminali procedere come per i collegamenti ad angolo.

2) È necessario rispettare attentamente lo schema elettrico altri-menti non sarà

indicata alcuna funzione e i pannelli solari po-trebbero subire dei danni non

coperti da garanzia.

3) Prima di installare l’impianto solare leggere attentamente le istruzioni.

Collocare il pannello solare in un luogo assolato, mantenendo però una certa

distanza di sicurezza dalla piscina.

Disporre il pannello solare sempre in direzione SUD. Assicurarsi che

l’irradiazione solare non sia impedita da piante o altri ostacoli. (Ri-cordarsi che

la luce solare cambia dalla mattina alla sera)

Assicurarsi che tutti i cavi di collegamento e i tubi non presentino perdite e che

non siano piegati o attorcigliati. Se i tubi presentano delle perdite controllare

che le guarnizioni siano posizionate corret-tamente su tutti i componenti e che

i collegamenti siano bene avvita-ti. Non stringere troppo gli anelli di serraggio

(15kg di coppia di ser-raggio).

Primo utilizzo

Una volta che il pannello solare è stato installato e i tubi sono stati collegati

alla pompa di ltraggio e alla piscina, aprire il usso di ac-qua e assicurarsi

che l’acqua scorra attraverso il tubo. Inne azionare il sistema di ltraggio.

Dall’erogatore fuoriescono in piscina delle bolle d’aria. Ciò accade perché l’aria

viene spinta fuori dal pan-nello solare. Se tale processo dura più di 2 o 3 minuti

controllare che non vi siano perdite.

Nota: Coprire la piscina durante la notte per prevenire perdite di calore.

Risoluzione dei problemi

Problemi Causa/Soluzione

La piscina non si

riscalda.

■ Assicurarsi che l’acqua scorra corretta-

mente attraverso i tubi.

■ C’è stato abbastanza sole?

■ Sfruttare al massimo l’irradiazione solare

e aumentare il tempo di esecuzione della

pompa di ltraggio.

■ Coprire la piscina durante la notte per

prevenire perdite di calore.

■ Probabilmente sono necessari più pan-

nelli solari.

Nessun gorgoglio

dopo che il dispositivo

è stato collegato alla

pompa.

■ Controllare il sistema di ltraggio ed as-

sicurarsi che l’acqua dalla piscina passi

attraverso la pompa di ltraggio, quindi

attraverso il pannello solare ed inne

torni in piscina attraverso il tubo di col-

legamento.

Dopo che la pompa è

stata azionata dal tubo

di ritorno della piscina

fuoriescono delle bolle

d’aria.

■ Überprüfen Sie die Verbindungsschläu-

che auf etwaige Beschädigungen.

■ Kontrollieren Sie, ob die Schlauchklem-

men fest genug angezogen worden sind.

Perdita d‘acqua. ■ Controllare le guarnizioni nel sistema di

tubazioni.

■ Controllare che i morsetti dei tubi siano

stati stretti a sufcienza.

■ Controllare che i tubi di collegamento

non siano lacerati.

Informazioni importanti

Dati tecnici

■Pressione massima 1 bar a 20 °C

■Flusso d‘acqua min. 2.000 l/h; max. 10.000 l/h

Nota: il collegamento di più elementi richiede un kit Bypass ag-giuntivo (non

compreso nella spedizione).

Manutenzione del prodotto

Il pannello solare non deve essere esposto a climi freddi. Prima della prima

gelata o al termine della stagione estiva il pannello solare deve essere riposto

in un luogo a riparo dal gelo.

In inverno

Far deuire tutta l’acqua dal pannello solare chiudendo le tubature. Durante

l’inverno conservare il dispositivo in un luogo a riparo dal gelo. Rimuovere i tubi

di ritorno della piscina.

Assicurarsi che non vi sia acqua all’interno del dispositivo poiché questa

potrebbe congelare. L’acqua ghiacciata si espande e può così danneggiare le

camere solari.

Pulizia

Per la pulizia utilizzare detergenti disponibili in commercio. Non utilizzare

detergenti a base di solvente o strumenti di pulizia abrasivi come spugne dure

spazzole, ecc.

Deposito

Al termine della pulizia il prodotto deve essere asciugato adeguatamente.

Inne conservare il prodotto in un posto asciutto e al riparo dal gelo.

Smaltimento

Smaltimento dell’imballaggio I materiali dell’imballaggio sono stati selezio-

nati in base a criteri di ecocompatibilità e di smaltimento e per questo motivo

sono riciclabili. Gettare il cartone con la carta stracca e la plastica da imballag-

gio nella raccolta per il riciclaggio.

Smaltimento del prodotto: Applicabile nell’Unione europea e altri stati con

sistemi di raccolta differenziata. Smaltire il prodotto in conformità con le dispo-

sizioni e le leggi in vigore nel vostro luogo di residenza.

Condizioni di garanzia

Per la garanzia valgono le disposizioni di legge in vigore nei rispettivi paesi.

049120_049121_049122_049123_049125_049126_049127_049128_v2303

Predgovor

Zahvaljujemo se vam za nakup izdelka Steinbach. Naše izdelke ves

čas razvijamo. Če bi se na izdelku vendarle pokazala napaka, se za to

opravičujemo in vas prijazno prosimo, da stopite v stik z našim servisnim

centrom.

Navodila za uporabo preberite in shranite

Navodila za uporabo za Steinbach sončni zbiralnik

Compact

Navodila za uporabo sodijo k zgoraj navedenemu izdelku. Vsebujejo po-

membne informacije o uporabi in ravnanju. Navodila, posebej varnostna

opozorila, skrbno preberite pred uporabo izdelka. Neupoštevanje na-

vodil lahko vodi do hudih poškodb ali okvar na vašem izdelku. Navodila

za uporabo temeljijo na standardih in predpisih, ki veljajo v Evropski

uniji. V tujini upoštevajte smernice in zakone, ki veljajo v vaši državi. Na-

vodila shranite za kasnejšo uporabo in jih po potrebi posredujte drugim

uporabnikom.

Predvideni pogoji uporabe

Izdelek je namenjen izključno za osebno uporabo in ni primeren za

komercialno uporabo.

Solarna podlaga se uporablja za segrevanje vašega bazena s sončno

energijo in je namenjena vkopanim in sestavljivim bazenom. Izdelek

uporabljajte izključno v skladu z opisom v navodilih. Kakršnakoli druga

uporaba ni predvidena in lahko povzroči materialno škodo ali celo

telesne poškodbe. Izdelek ni otroška igrača. Proizvajalec ali trgovec ne

prevzema odgovornosti za škodo, ki nastane zaradi nepredvidene ali

nepravilne uporabe.

Opozorila in varnostni napotki

Vse napotke preberite in jih upoštevajte. Ob neupoštevanju varn-

ostnih napotkov je treba računati na škodo na lastnini, druge resne

poškodbe ali smrt. Opozorila, navodila in varnostna pravila zajema-

jo veliko tveganj, vendar pa ne vključujejo vseh možnih tveganj

in nevarnosti. Prosimo, bodite pozorni in pravilno ocenite možna

tveganja. Napačno rokovanje z izdelkom lahko vodi do smrtno nevar-

nih situacij.

Pozor! Popravila prepustite strokovnjakom, zato da se izognete

nevarnostim. Pri tem sem obrnite na pooblaščeni servis. V primeru

samostojno izvedenih popravil, neustrezne montaže ali nepravilne

uporabe bodo jamstveni in garancijski zahtevki zavrnjeni. Pri popra-

vilih se smejo uporabljati le nadomestni deli, ki ustrezajo prvotnim

podatkom o napravi.

OPOZORILO! Nevarnosti za otroke in osebe z zmanjšanimi zičnimi,

senzoričnimi ali mentalnimi sposobnostmi (na primer delnih inva-

lidih, starejših osebah z omejenimi zičnimi in mentalnimi sposob-

nostmi) ali pomanjkanju izkušenj in znanj. Otroci se z izdelkom ne

smejo igrati. Čiščenja ne smejo izvajati otroci ali osebe z zmanjšani-

mi zičnimi, senzoričnimi ali mentalnimi sposobnostmi.

NAPOTEK! Možnost okvare! Zaradi nepravilnega ravnanja lahko

pride do okvare izdelka.

Kadar delate s solarno mato, vedno izključite ltrirni sistem. Ne post-

avite naprave preblizu bazena (pustite dovolj varnostne razdalje). Ne

uporabljajte maziv, ki so na bazi petroleja. Petrolej razjeda plastične

sestavne dele izdelka.

Preverite vsebino kompleta

NAPOTEK! Možnost okvare! Če boste embalažo neprevidno odprli z

ostrim nožem ali drugim ostrim predmetom, lahko pride do okvare izdelka.

Zato morate biti pri odpiranju previdni.

■ Izdelek vzemite iz embalaže.

■ Preverite, ali je vsebina popolna. Skica/Slika L1.

■ Preverite, ali je izdelek ali posamezni deli poškodovani. V primeru poš-

kodbe izdelka ne uporabljajte. Obrnite se na naslov servisnega centra,

ki je naveden na koncu navodil.

Splošne informacije

Namen namestitve solarne mate

Solarna mata, ki ste jo kupili, je primerna za vkopane in prostostoječe

bazene, je enostavna za namestitev in za uporabo. Navodilo za uporabo

temelji na naslednjih pogojih:

1) Da ste lastnik bazena, ki je v celoti postavljen in napolnjen z vodo.

2) Da ima vaš bazen ltrirni sistem.

3) Da razpolagate s potrebnimi povezovalnimi cevmi, s katerimi oskrbujete

bazen in ltrirni sistem z vodo (32 mm Ø ali 38 mm Ø).

Če so izpolnjeni ti pogoji, potem lahko voda kroži skozi solarno mato, ki je

priključena na ltrirno črpalko.

Način delovanja

Ko napravo namestite, jo povežite s cevmi, ki povezujejo vaš ltrirni

sistem z bazenom. Priključna cev dovaja hladno vodo, ki prihaja iz ltrirne

naprave v solarne celice vaše solarne mate. Tam se s pomočjo sončne

energije ogreje in potem skozi drugo povezovalno cev teče proti bazenu.

Ogrevanje vode je odvisno od naslednjih pogojev: količine pretoka in

jakosti sonca.

Solarno ogrevanje deluje učinkovito samo pri sončnem sevanju. Ob sla-

bem vremenu lahko ostane priključeno na črpalko, saj minimalno vpliva na

izgubo pritiska črpalke.

Orodje in pribor, ki ga potrebujete

Za postavitev boste potrebovali naslednje orodje, ki pa ni priloženo

izdelku:

■ križni izvijač

■ navadni izvijač za zarezo

■ mazivo na bazi silikona

Idealni prostor za vašo solarno mato

Vaša solarna mata potrebuje prostor, kjer je čim več sonca.

■ Nikoli je ne postavite višje od vodne gladine vašega bazena.

■ Postavite jo v primerni razdalji od bazena (pustite dovolj varnostne ra-

zdalje)

■ Solarna mata naj bo postavljena tako, da bo prejela čim več sončnega

sevanja.

Povezovanje več solarnih mat

Nikoli ne postavite več solarnih mat naravnost na povratni vod.

Garancija ne pokriva škode, ki bi ob tem nastala.

Če bi želeli združiti več ogrevnih elementov, potrebujete za to tri potno

kroglično pipo in en T kos (ki niso vključeni v komplet). Dodatno jih lahko

naročite pod št.artikla 060045 kot Bypass-Set. Cev, ki jo boste potrebovali,

mora imeti premer 38 mm (slika 1).

Napotki za postavitev

Navodilo za postavitev

Skice, ki so navedene spodaj, vam bodo pomagale, da boste pravilno

priključili grelne elemente na vaš bazen.

1) Za montiranje solarne naprave potrebujete dve cevi za bazene (nista v

kompletu): eno cev za povezavo med ltrirno napravo in solarno mato in

eno cev kot povratni vod nazaj v bazen.

2) Solarno napravo postavite tako, da bo izpostavljena največji možni ko-

ličini sončnega sevanja (najmanj 6 ur dnevno). Pozor: Če vključite ltrirno

napravo ponoči, se lahko zgodi, da boste preko solarne naprave bazen

ohlajali.

3) Preden namestite solarno napravo, jo pustite ležati na soncu vsaj eno

uro. Potem pritrdite obe kotna loka in zaključni kapi tako, kot je narisano

na načrtu.

049120_049121_049122_049123_049125_049126_049127_049128_v2303

Večji lok:

Vstavite tesnilo, potem vstavite

ločni zaključek in ga vrtite toliko

časa, da drži.

Manjši lok:

Vstavite tesnilo, potem vstavite

ločni zaključek in ga vrtite toliko

časa, da drži.

4) Vključite črpalko. Če je solarna mata, kljub sončnemu sevanju, hladna,

potem ste naredili vse, kot je treba.

5) Kadar solarno napravo montirate na tleh, pazite, da jo namestite tako,

da otroci nimajo možnosti, priti do bazena.

Možnost priključevanja: (slika 2)

Ko povežete glavno cev z lokom, morate obvezno uporabiti tesnilo (tesnilni

obroček). Vrtite povezovalni lok dokler ni dobro pritrjen (glej slike)

Montaža manjšega povezovalnega loka: (slika 3)

Montaža večjega povezovalnega loka: (slika 4)

1) Ob montaži zaključnih kap postopajte enako, kot pri montaži lokov.

2) Obvezno delajte točno po načrtu za priključitev, ker drugače naprava ne

bo delovala. Garancija ne velja, če bi zaradi napačne montaže prišlo do

škode na solarni napravi.

3) Preden začnete z inštalacijo, pozorne preberite navodila.

Solarno mato namestite na sončnem mestu, vendar primerno oddaljeno od

bazena.

Solarno mato postavite tako, da vedno gleda proti jugu. Prepričajte se tudi,

da ne bi rastline, drevesa in druge visoke ovire motile sončnega sevanja.

Bodite pozorni tudi na to, da se tekom dneva smer sončnega sevanja

spreminja.

Prepričajte se tudi, da vse cevne povezave tesnijo in da cevi niso prepo-

gnjene ali močno zakrivljene. Če cevi ne tesnijo dobro, preverite najprej

pri vseh stikih, da tesnila dobro nasedajo in da so priključki tesno priviti.

Objemk ne privijte premočno (15 kg vrtilnega momenta).

Prva uporaba

Ko je solarna naprava nameščena in so cevi povezane s ltrirno črpalko in

z bazenom, odprite dotok vode in poskrbite, da bo voda tekla skozi cevi.

Potem vključite še ltrirni sistem. Iz dovodne šobe se bodo začeli dvigati

zračni mehurčki. To se dogaja zato, ker voda iztiska zrak iz solarne mate.

Če se to dogaja več kot 2 – 3 minute, je treba preveriti tesnjenje.

Nasvet: Ponoči bazen pokrijte, da boste preprečili ohlajevanje vode.

Odpravljanje napak pri delovanju

Težava Vzrok/Rešitev

Bazen se ne ogreva. ■ Prepričajte se, da voda teče skozi cevi.

■ Ali je bilo dovolj sonca?

■ Izkoristite po možnosti čim več sončnega

sevanja in naj črpalka dela dalj časa. Po-

noči prekrijte bazen, da boste zmanjšali

toplotne izgube.

■ Možno je tudi, da potrebujete več solar-

nih mat.

Ni brbotanja, ko

priključite napravo na

črpalko.

■ Preverite delovanje ltrirnega sistema in

se prepričajte, da teče voda iz bazena

skozi ltrirno črpalko, potem skozi so-

larno mato in končno skozi povezovalno

cev, nazaj v bazen.

Iz bazenskega povrat-

nega voda prihajajo

zračni mehurčki, potem

ko vklopite črpalko.

■ Preverite povezovalne cevi, da niso mor-

da poškodovane.

■ Preverite, da so objemke na ceveh dovolj

dobro pritrjene..

Voda izteka ■ Preverite vsa tesnila v napeljavi.

■ Preverite, da so objemke na ceveh dovolj

dobro pritrjene.

■ Preverite povezovalne cevi, da niso mor-

da poškodovane.

Pomembni napotki

Tehnični podatki

■ Največji pritisk: 1 bar pri 20 °C

■ Pretok vode najmanj 2.000 l/h; največ 10.000 l/h

Vzdrževanje

Solarna mata ne sme biti izpostavljena zimskim razmeram. Pred prvo

zmrzaljo, še bolje pa na koncu kopalne sezone, jo morate shraniti v

prostoru, kjer nikakor ne zmrzuje.

Prezimovanje

Potem, ko izključite vse cevi, morate iztisniti iz solarne mate vso vodo.

Napravo prezimite v prostoru, kjer ne zmrzuje.

Prepričajte se, da v napravi ni več vode, ker bi ta lahko zmrznila.

Zmrznjena voda/led ima večjo prostornino in lahko poškoduje solarne

celice.

Napotek: Povezovanje več solarnih mat zahteva dodatni pribor - Bypass-

Kit (ni v kompletu).

Čiščenje

Za čiščenje uporabljajte običajna sredstva za čiščenje. Ne uporabljajte

sredstev, ki vsebujejo topila ali so abrazivna, npr. trdih gob, krtač itd.

Hramba

Po koncu čiščenja se mora izdelek dovolj osušiti. Nato ga hranite na

suhem mestu, pazite, da ne zmrzne.

Odlaganje odpadkov

Odlaganje embalaže: Materiali, iz katerih je izdelana embalaža, so izbrani

v skladu z okoljsko odgovornostjo in smernicami za odlaganje odpadkov

in jih je zato mogoče reciklirati. Lepenko in karton odvrzite v zabojnik za

papir, folije pa v zabojnik za sekundarne surovine.

Odlaganje izdelka: Velja v Evropski uniji in v drugih evropskih državah s

sistemi za ločeno zbiranje sekundarnih surovin. Izdelek odvrzite v skladu z

določili in zakoni, ki veljajo v vaši državi.

Garancijski pogoji

Za garancijo veljajo zakonska določila, ki so veljavna v posamezni državi.

049120_049121_049122_049123_049125_049126_049127_049128_v2303

Prefață

Vă mulțumim pentru cumpărarea acestui produs Steinbach. Noi perfecți-

onăm permanent articolele noastre. Dacă totuși acest produs prezintă de-

fecțiuni, am dori să ne cerem scuze, iar dvs. să încercați să luați legătura

cu centrul nostru de service.

Citiți și păstrați manualul de utilizare.

Manual de utilizare pentru Steinbach colector solar

Compact

Acest manual de utilizare face parte din produsul numit mai sus. El

conține informații importante despre punerea în funcțiune și manipulare.

Citiți cu atenție tot manualul de utilizare, în special indicațiile de sigu-

ranță, înainte de a folosi acest produs. Nerespectarea acestui manual

de utilizare poate duce la răniri grave sau la deteriorări ale produsului

dvs. Manualul de utilizare se bazează pe normele și regulile valabile în

Uniunea Europeană. În străinătate respectați directivele și legile valabile

specice țării. Păstrați manualul de utilizare pentru folosire ulterioară și,

la nevoie, dați-l mai departe unui terț.

Utilizarea conform destinației

Produsul este destinat exclusiv utilizării private și nu este potrivit pentru

domeniul profesional.

Salteaua solară se folosește pentru încălzirea apei din piscină prin

radiația solară și este concepută pentru piscine îngropate și cele supra-

terane. Folosiți produsul numai așa cum este descris în acest manual

de utilizare. Orice altă utilizare este considerată ca ind neconformă

cu destinația și poate duce la pagube materiale și chiar la vătămări ale

persoanelor. Acest articol nu este o jucărie. Producătorul sau comerci-

antul nu își asumă nicio răspundere pentru pagube care au rezultat prin

utilizarea neconformă cu destinația sau prin utilizare greșită.

Indicații de avertizare și de siguranță.

Citiți și respectați toate indicațiile. În cazul în care indicațiile de

avertizare nu sunt respectate, trebuie să luați în considerare că pot

să apară pagube ale proprietății, alte răniri grave sau chiar moartea.

Aceste avertizări de produs, instrucțiuni și reguli de siguranță conțin

multe riscuri și pericole, însă nici pe departe pe toate cele posibile.

Vă rugăm să dați atenție și să apreciați corect posibilele pericole.

Lucrul greșit cu produsul poate duce la situații cu pericol de moarte.

Atenție! Lăsați reparațiile în seama specialiștilor pentru a evita

pericolele. Pentru aceasta, adresați-vă unui atelier specializat. În

cazul reparațiilor pe care le faceți singuri, a montajului incorect sau

a operării greșite, sunt excluse drepturile de răspundere și garanție.

La reparații, pot  folosite numai piese de schimb care corespund

datelor produsului original.

AVERTISMENT! Pericol pentru copii și persoane cu capacități

psihice, senzoriale sau mentale scăzute (de exemplu persoane cu

handicap parțial, persoane în vârstă cu limitări ale capacităților zice

și mentale) sau lipsă de experiență și cunoștințe. copiii nu au voie

să se joace cu produsul. Curățarea nu trebuie făcută de către copii

sau de către persoane cu capacități psihice, senzoriale sau mentale

scăzute.

INDICAȚIE! Pericol de deteriorare! Prin lucrul incorect cu acest pro-

dus, el poate  deteriorat.

Opriţi întotdeauna sistemul de ltrare, atunci când lucraţi cu panoul

solar. Nu poziţionaţi aparatul prea aproape de piscină (distanţă de

siguranţă sucientă). Nu folosiţi lubrianţi pe bază de petrol. Petrolul

atacă componentele din plastic ale produsului.

Vericarea volumului livrării

INDICAȚIE! Pericol de deteriorare! Dacă nu sunteți atent și deschideți ambalajul

cu un cuțit tăios sau cu un alt obiect ascuțit, produsul poate  deteriorat. De aceea,

procedați foarte atent la deschidere.

■Scoateți produsul din ambalaj.

■Vericați volumul livrării în ceea ce privește caracterul complet. Schiță/foto L1.

■Vericați dacă produsul sau piesele separate prezintă deteriorări. În acest caz, nu

folosiți produsul. Adresați-vă service-ului de la adresa dată la sfârșitul manualului.

Informaţii generale

Condiţii pentru instalarea panoului solar

Panoul solar, achiziţionat de dvs. este pentru piscine subterane şi supra-

terane şi este simplu de instalat şi manipulat. Instrucţiunile de instalare se

bazează pe următoarele condiţii:

1) deţineţi o piscină care este complet montată şi umplută cu apă.

2) Piscina dvs. deţine un sistem de ltrare.

3) Deţineţi îmbinările cu furtunuri necesare pentru a alimenta pisci-na şi

sistemul de ltrare cu apă. (32 mm Ø sau 38 mm Ø)

Acestea sunt condiţii ca panoul solar să poată transporta apă prin celulele

solare, atunci când este instalat şi complet racordat la pompa de ltrare.

Mod de funcţionare

Odată ce aparatul este instalat, se racordează prin intermediul am-belor

îmbinări cu furtunuri între sistemul dvs. de ltrare şi piscină. Furtunul de

racordare transportă apa rece de la instalaţia de ltrare în celulele solare

ale panoului solar. Acolo apa este încălzită cu en-ergie solară şi apoi

transportată prin al doilea furtun de îmbinare la piscină.

Încălzirea apei este dependentă de următorii factori: debit şi radiaţia

solară.

Încălzirea solară funcţionează ecient doar la radiaţie solară. Panoul poa-

te rămâne racordat la pompă şi pe timp înnorat, deoarece cau-zează doar

o scădere redusă de presiune la pompă.

Unelte şi accesorii necesare

Aceste unelte sunt necesare pentru montare, dar nu sunt cuprinse în set:

■ şurubelniţă în cruce

■ şurubelniţă crestată

■ lubriant pe bază de silicon

Locul ideal pentru panoul dvs. solar

Panoul solar necesită un loc cu foarte multă lumină solară.

■ Nu amplasaţi niciodată panoul solar deasupra nivelului apei din piscină.

■ Păstraţi o anumită distanţă faţă de piscină (respectaţi distanţa de sigu-

ranţă).

■ Panoul solar se amplasează în aşa fel, încât să se obţină o radiaţie

solară maximă posibilă.

Îmbinarea mai multor panouri solare

Nu instalaţi niciodată mai multe panouri solare în ţeava de retur.

Daunele cauzate de aceasta nu sunt cuprinse în garanţie.

Pentru a îmbina mai multe elemente de încălzire necesitaţi un robi-net

cu bilă cu 3 căi şi o piesă T (nu sunt cuprinse în pachetul de li-vrare, dar

se pot achiziţiona opţional la numărul de articol 060045 - set bypass).

Furtunul de îmbinare necesar aici trebuie să aibă un diametru de 38 mm.

(imagine 1)

Instrucţiuni de instalare

Instrucţiune de montaj

Schiţele anexate vă ajută la racordarea corectă a elementelor de încălzire

la piscină:

1) pentru montarea instalaţiei solare se necesită două fur-tunuri de piscină

(nu sunt cuprinse în pachetul de livrare): unul pentru îmbinarea între

instalaţia de ltrare şi panoul solar şi unul pentru retur de la panoul solar

la piscină.

2) Amplasaţi panoul solar, astfel încât să se asigure o radi-aţie solară ma-

ximă (min. 6 ore pe zi). Atenţie: dacă porniţi instalaţia de ltrare în timpul

nopţii, apa din piscină şi in-stalaţia solară se pot răci.

3) Înainte de a monta instalaţia solară, lăsaţi-o să stea o oră la soare. Apoi

racordaţi cele două îmbinări în colţ şi capacele nale conform schemei de

racordare.

049120_049121_049122_049123_049125_049126_049127_049128_v2303

Colţ mare:

se îmbină cu inelul de etanşare,

se introduce capătul şi se înşuru-

bează până se xează.

Colţ mic:

se îmbină cu inelul de etanşare,

se introduce capătul şi se înşu-

ru-bează până se xează.

4) Porniţi pompa. Dacă panoul solar se răceşte în ciua radiaţiei solare,

totul a fost instalat corect.

5) Dacă montaţi instalaţia solară pe sol, aveţi grijă să o am-plasaţi în aşa

fel, încât copii să nu aibă posibilitatea de a ajunge în piscină.

Posibilităţi de racordare: (imagine 2)

Atunci când îmbinaţi ţeava principală şi colţurile, trebuie să folosiţi câte un

inel de etanşare. Rotiţi îmbinarea în colţ până s-a xat corect (a se vedea

imaginile).

Montajul îmbinării în colţ mici: (imagine 3)

Montajul îmbinării în colţ mare: (imagine 4)

1) La capacele nale procedaţi ca la îmbinările în colţ.

2) Trebuie să respectaţi obligatoriu schema de racordare, deoarece în caz

contrar nu se asigură funcţionarea respectiv se pot dete-riora panourile

solare şi aceasta nu este cuprins în garanţie.

3) Înainte de montarea instalaţiei solare citiţi cu atenţie instrucţiuni-le.

Amplasaţi panoul solar într-un loc însorit, însă păstraţi o distanţă mi-nimă

faţă de piscină.

Amplasaţi panoul solar întotdeaună către SUD. Asiguraţi-vă ca radiaţia

solară să nu e împiedicată de plante sau alte obstacole. (Aveţi în vedere

faptul că, radiaţia solară se modică de dimineaţa până seara).

Asiguraţi-vă că, toate îmbinările cu furtunuri sunt etanşe şi furtunurile nu

sunt îndoite sau puternic încovoiate. Dacă furtunurile nu sunt etanşe,

vericaţi dacă la toate componentele inelele de etanşare sunt corect xate

şi racordurile sunt bine înşurubate. Nu strângeţi bridele de furtunuri prea

tare (cuplu 15kg).

Prima utilizare

Odată ce instalaţia solară este montată şi furtunurile sunt racordate la

pompa de ltrare şi piscină, deschideţi alimentarea cu apă şi asi-guraţi ca

apa să treacă prin furtun. Apoi porniţi sistemul de ltrare. Se vor ridica bule

de aer din duza de admisie din piscină. Aceasta se întâmplă pentru că

aerul este împins din panoul solar. Dacă ace-asta durează mai mult decât

2 - 3 minute, vericaţi etanşeitatea in-stalaţiei.

Indicaţie: acoperiţi piscina în timpul nopţii pentru a împiedica pierderile de

căldură.

Remedierea defecţiunilor

Defecţiuni Cauză/remediere

Piscina nu este încăl-

zită.

■ Asiguraţi ca apa să curgă prin furtunuri.

■ A fost suecient soare?

■ Utilizaţi radiaţia maximă posibilă solară

şi măriţi durata de funcţionare a pompei

de ltrare.

■ Acoperiţi piscina în timpul nopţii, pentru a

preveni pierderile de căldură.

■ Este posibil să e necesare mai multe

panouri solare.

Nu apar bule după ce

aparatul a fost racordat

la pompă.

■ Controlaţi sistemul de ltrare şi asiguraţi

să curgă apa de la piscină prin pompa

de ltrare, apoi prin panoul solar şi după

aceea prin furtunul de îmbinare înapoi la

piscină.

Apar bule de aer din

returul piscinei după ce

a fost pornită pompa.

■ Vericaţi dacă furtunurile de îmbinare

prezintă deteriorări.

■ Controlaţi dacă bridele de furtunuri au

fost sucient de strânse.

Se scurge apă. ■ Vericaţi garniturile de etanşare din tu-

bulatură.

■ Controlaţi dacă bridele de furtunuri au

fost sucient de strânse.

■ Vericaţi dacă, furtunurile de îmbinare

sunt rupte.

Indicaţie importantă

Specicaţii tehnice

■ Presiune maximă 1 bar la 20 °C

■ Debit de apă min. 2.000 l/h; max. 10.000 l/h

Indicaţie: îmbinarea mai multor elemente necesită un kit bypass cores-

punzător (nu este cuprins în pachetul de livrare).

Întreţinere produs

Panoul solar nu are voie să e expus anotimpului rece. Înainte de îngheţ

sau la sfârşitul sezonului cald panoul solar trebuie depozitat la un loc

protejat de îngheţ.

Depozitare pe timp de iarnă

Evacuaţi toată apa din panoul solar prin închiderea ţevilor. Depozitaţi

aparatul pe timp de iarnă la un loc ferit de îngheţ. Înlăturaţi ţevile de retur

ale piscinei.

Asiguraţi să nu se ae apă în interiorul aparatului, deoarece aceasta poate

îngheţa. Apa îngheţată se extinde, astfel celulele solare se pot deteriora.

Curățare

Pentru curățare, folosiți produse de îngrijire din comerț. Nu folosiți produse

de curățare care conțin solvenți sau de frecare, resp. bureți duri, perii, etc.

Depozitare

După curățare, produsul trebuie uscat sucient. Apoi depozitați-l într-un loc

uscat și ferit de ger.

Înlăturare

Eliminarea ambalajului: Materialele de ambalare sunt alese conform pun-

ctelor de vedere ale compatibilității cu mediul și a tehnicilor de eliminare și,

de aceea, sunt reciclabile. Duceți hârtia și cartonul la maculatură, foliile la

locurile de colectare ale materialelor reciclabile.

Eliminarea produsului: Aplicabil în Uniunea Europeană și în alte state

europene cu sisteme pentru colectarea separată a materialelor reciclabile.

Eliminați produsul conform dispozițiilor și legislației în vigoare din localita-

tea dvs.

Condiții de garanție

Pentru garanție sunt valabile dispozițiile legale valabile în țările respective.

049120_049121_049122_049123_049125_049126_049127_049128_v2303

Úvod

Děkujeme vám, že jste si vybrali právě tento výrobek Steinbach. Neustále

pracujeme na zlepšování našich produktů. Pokud přesto tento výrobek vy-

kazuje nějaké vady, velice se omlouváme a prosíme vás, abyste se spojili

s naším servisním centrem.

Návod k obsluze si přečtěte a uschovejte

Návod k obsluze pro Steinbach solární kolektor

Compact

Tento návod k obsluze patří k výše uvedenému výrobku. Obsahuje

důležité informace o uvedení výrobku do provozu a manipulaci s ním.

Návod a především pak bezpečnostní pokyny si důkladně prostudu-

jte předtím, než začnete výrobek používat. Neuposlechnutí pokynů

obsažených v tomto návodu může mít za následek těžká zranění nebo

poškození výrobku. Informace obsažené v tomto návodu se zakládají

na normách a pravidlech platných v Evropské unii. Věnujte pozornost

vnitrostátním předpisům a zákonům platným v zahraničí. Návod k obslu-

ze si uschovejte pro další použití a v případě potřeby jej předejte také

třetím osobám.

Použití v souladu s určením výrobku

Tento výrobek je určen výhradně pro soukromé nekomerční využití.

Solární ohřev se používá k ohřívání bazénové vody pomocí slunečního

záření a je určen pro zapuštěné i nadzemní bazény. Výrobek používej-

te pouze pro účely popsané v tomto návodu k obsluze. Jakékoliv jiné

použití je považováno za nesprávné (v nesouladu s určením) a může

mít za následek poškození majetku, nebo dokonce zranění osob. Tento

výrobek není hračka. Výrobce ani prodejce nepřebírají odpovědnost za

případné škody vzniklé v důsledku nesprávného použití nebo použití v

nesouladu s určením.

Výstražná upozornění a bezpečnostní

pokyny

Přečtěte si všechny pokyny a řiďte se jimi. V případě neuposlech-

nutí těchto výstražných upozornění musíte počítat se škodami na

majetku a vážnými, nebo dokonce smrtelnými úrazy. Tato výstražná

upozornění, pokyny a bezpečnostní pravidla zahrnují mnohá, zdaleka

však ne všechna možná rizika a nebezpečí. Dávejte prosím pozor

a správně vyhodnoťte možná nebezpečí. Nesprávné zacházení s

výrobkem může vést ke vzniku životu nebezpečných situací.

Pozor! Opravu výrobku svěřte odborníkům. Předejdete tak

ohrožením zdraví. Obraťte se v této věci na kvalikovaný servis.

Při vlastnoručně provedených opravách, neodborné montáži nebo

nesprávné obsluze zaniká nárok na uplatnění záruky. Při opravách je

povoleno používat pouze náhradní díly, které odpovídají původním

údajům o výrobku.

VAROVÁNÍ! Dětem a osobám se sníženými fyzickými, smyslovými či

mentálními schopnostmi (například částečně postižené osoby nebo

starší osoby s omezenými fyzickými či mentálními schopnostmi)

nebo osobám s nedostatkem zkušeností či znalostí hrozí nebezpečí.

Děti si s výrobkem nesmějí hrát. Čištění nesmí provádět děti ani oso-

by se sníženými fyzickými, smyslovými či mentálními schopnostmi.

UPOZORNĚNÍ! Nebezpečí poškození! Neodborná manipulace s tímto

výrobkem může způsobit jeho poškození.

Odpojte vždy ltrační systém, pokud se solárním panelem pracujete.

Instalujte zařízení vždy v bezpečné vzdálenosti od bazénu. Nepouží-

vejte žádná mazadla na bázi ropy, ropa může poškodit plastové části

výrobku.

Zkontrolujte rozsah dodávky

UPOZORNĚNÍ! Nebezpečí poškození! Při neopatrném rozbalování výrob-

ku pomocí ostrého nože nebo jiných špičatých předmětů může dojít k jeho

poškození. Buďte proto při rozbalování výrobku opatrní.

■ Vyjměte výrobek z obalu.

■ Ujistěte se, že je výrobek kompletní a obsahuje všechny součásti. Ob-

rázek/fotograe L1.

■ Zkontrolujte, zda výrobek nebo jeho součásti nevykazují známky poško-

zení. Pokud ano, výrobek nepoužívejte. Obraťte se na servisní centrum,

jehož adresu najdete na konci tohoto návodu.

Obecné informace

Požadavky na instalaci solárního panelu

Zakoupili jste solární panel, jež určen pro zapuštěné a nadzemní bazény

a je snadno instalovatelný a ovladatelný. Instalování solárního panelu je

založeno na následujících podmínkách:

1) Vlastníte bazén, který je naplněn vodou.

2) Váš bazén má vlastní ltrační systém

3) Máte potřebné napojovací hadice a ltrační systém s prouděním vody

(32 mm Ø nebo 38 mm Ø).

Toto jsou podmínky k nainstalování solárního panelu, pokud je kompletně

instalován a pokud je je napojen na ltrační zařízení, tak aby mohla bez

problémů proudit voda.

Provoz

Provozem se rozumí, že je zařízení nainstalováno, je zapojeno mezi

ltrační systém a Váš bazén pomocí dvou přípojných hadic. Připojná

hadice k ltraci pomáhá systému přivést vodu k solárního panelu. Tam je

ohřívána sluneční energií a pak prochází znovu přes druhou spojovací

hadici směrem k bazénu.

Ohřátí vody závisí na následujících faktorech: průtok a sluneční záření.

Solární ohřev efektivně pracuje pouze v době sluněčního záření. Solární

ohřev můžete nechat zapojen ikdyž je špatné počasí, pokles tlaku v

případě stálého připojení je minimální.

Nástroje a příslušenství

Tyto nástroje jsou potřebné k instalaci, nejsou však součástí prodejního

balení:

■ křížový šroubovák

■ šroubovák

■ mazání na bázi silikonu

Ideální místo pro váš solární panel

Váš solárni panel potřebuje co nejvíce slunečního svitu.

■ Nikdy neumisťujte solární panel nad úroveň hladiny vody v bazénu.

■ Dodržujte bezpečnostní vzdálenost panelu od bazénu.

■ Solární panel umistěte tak, aby měl co nejvíce potřebného slunečního

svitu.

Napojení více solárních panelů

Solární panely musí být vždy naisntalovány v přívodu od ltrace

směrem k bazénu. Na poškození způsobené špatnou isntalací se

nevztahuje záruka.

K zapojení více ohřívačů budete potřebovat 3-cestný kohout a T-spojku

(není součástí dodávky, ale je možné ji dodatečně objednat: . artiklu.

060045 Bypass-Set). Poadovaná spojovací hadice musí mít průměr 38

mm. (Obrázek 1)

Návod k instalaci

Montážní návod

Následující obrázky Vám pomůžou správně napojit solární panel k Vaše-

mu bazénu:

1) K připojení solárního panelu jsou nutné dvě propojovací hadice – ne-

jsou součástí balení – k připojení mezi ltrační systém a solarním panelem

a solarním panelem a bazénem.

2) Umístěte solární panel tak, aby měl zajištěno co nejvíce slunečního

svitu (alespoň 6 hod. denně). Pozor: Pokud necháte solární panel zapojen

i přes noc, je možné, ze solární systém vodu v bazénu naopak ochladí.

3) Předtím než jej nainstalujete, nechte solární panel ležet alespoň hodinu

na sluníčku. Pak připojte dva klouby a přípojné hadice dle schématu

zapojení.

049120_049121_049122_049123_049125_049126_049127_049128_v2303

Velký kloub:

Upeveněte těsnícím kroužkem a

otočte až na doraz.

Malý kloub:

Upevněte tesnícím kroužkem a

otočte až na doraz.

4) Zapněte ltraci. Pokud je solární panel i přes sluneční svit chladný, je

vše v pořádku.

5) Pokud instalujete solární panel přímo na zem, ujistěte se, že není

přístupný dětem.

Připojení: (obrázek 2)

K upevnění kloubu k hadici je vždy potřeba těsnící kroužek. Ujistěte se,

že připojení a utěsnění pomocí kroužku bylo provedeno správně. (viz

obrázek).

Zobrazení montáže malého kloubu: (Obrázek 3)

Zobrazení montáže velkého kloubu: (Obrázek 4)

1) Instalace zakončení je stejná jako instalace kloubu.

2) Schéma napojení musí být vždy dodrženo, jinak je omezena funkce

solárního panelu a může dojít k jeho poškození. Na tato poškození se

nevztahuje právo reklamace.

3) Předtím, než naisntalujete solární panely, si prosím pečlivě přečtěte

návod k použití.

Umístěte solární panel na slunečné místo, v bezpečné vzdálenosti od

bazénu. Umístěte solární panel vždy na jih. Ujistěte se, že solární panel

není zastíněn stromy či jinými předměty, které by mohly snížit výkonnost

systému. Ujistěte se, že všechny spoje jsou utěsněné a že přípojné hadice

nejsou překroucené nebo ohnuté. Pokud hadice netěsní, ujistěte se, že je

pevně utěsnena těsnícími kroužky. Utáhněte těsnící kroužky. Ujistěte se

však, že nejsou kroužky přetažené.

(15kg otáčivého momentu).

Spuštění

Pokud je solární panel nainstalován a propojen s ltrací a bazénem,

otevřete přívod vody a ujistěte se, že voda protéká přívodními hadicemi.

Pak zapněte ltrační systém. Mohou se objevit vzduchové bubliny a to

proto, jelikož se uvolnil vzduch v solárním panelu.Toto bude trvat déle než

tři minuty. Zkontrolujte těsnění přívodních hadic

Doporučení: Váš bazén na noc zakryjte, abyste zamezili tepelným

ztrátám.

Řešení problémů

Problém Příčina/ řešení

Bazén se neohřívá. ■ Ujistěte se, že přívodními hadicemi pro-

téká voda.

■ Je dostatečně slunečno?

■ Zvyšte maximální možné využití slu-

neního záření a provozní dobu Vaší ltra-

ce. Zakryjte Váš bazén přes noc, abyste

předešli tepelným ztrátám. Možností je

zapojení více solárních panelů.

Po spuštění ltrace

se neobjevují žádné

vzuchové bubliny.

■ Zkontrolujte ltrační systém a ujistěte se,

že voda z bazénu přes ltr čerpadla, pak

přes sluneční podložky a následně přes

spojovací trubky, teče zpět do bazénu.

Vzudchové bubliny se

objevují pokaždé, co

byla ltrace zapnuta.

■ Ujistěte se, že přívodní hadice nemají

nějaké poškození.

■ Zkontrolujte utěsnění přívodních hadic.

Uniká voda. ■ Zkontrolujte, zda-li není systém poško-

zen a voda někde samovolně neuniká.

■ Zkontrolujte, zda-li jsou přípojné hadice

dostatečně utěsněny.

■ Ujistěte se, že přípojné hadice nemají

trhliny.

Fontos tudnivalók

Technická data

■ Maximální tlak 1 bar při 20 °C

■ Minimální průtok vody 2.000 l/h; max. 10.000 l/h

Doporučení: Napojení více solárních panelů vyžaduje by-pass set.

Péče o výrobek

Solarní panel nesmí být vystaven mrazu, na konci sezóny musí být vždy

uložen na suchém a mrazuvzdorném místě.

Přezimování

Ujistěte, že v solárním panelu nezbyla žádná voda, pokud ano, odstraňte

ji. Uložte solární panel na mrazuvzdorné a suché místo. Odpojte propojo-

vací hadice od bazénu.

Ujistěte se, že kompletně v celém zařízení není voda. Zmrzlá voda se

rozpíná a může poškodit solární komory.

Čištění

K čištění výrobku použijte běžně dostupné ošetřovací prostředky. Nepouží-

vejte abrazivní čisticí prostředky, prostředky obsahující rozpouštědla nebo

tvrdé mycí houby, kartáče atd.

Skladování

Po dokončení čištění musí být výrobek dostatečně osušen. Následně jej

uložte na suchém místě chráněném před mrazem.

Likvidace

Likvidace obalů: Obaly jsou vyrobeny z ekologicky nezávadných mate-

riálů a jsou tudíž vhodné k recyklaci. Lepenku a kartony dejte do starého

papíru, fólie do plastu.

Likvidace výrobku: Platí v rámci Evropské unie a v dalších evropských

státech se systémy odděleného sběru odpadu. Výrobek zlikvidujte v soula-

du s ustanoveními a zákony platnými v místě vašeho bydliště.

Záruční podmínky

V jednotlivých zemích platí tamější platná zákonná ustanovení týkající se

záruky.

049120_049121_049122_049123_049125_049126_049127_049128_v2303

Predgovor

Zahvaljujemo na kupnji ovog Steinbachovog proizvoda. Naše proizvo-

de kontinuirano unapređujemo. Ukoliko ovaj proizvod ipak pokazuje

greške, ispričavamo se zbog toga te Vas molimo da se s tim u vezi

obratite našem Servisnom centru.

Upute za uporabu treba pročitati i sačuvati

Upute za uporabu za Steinbach solarni kolektor

Ova Uputa za uporabu vrijedi uz gore navedeni proizvod. Ona sadrži

važne informacije o stavljanju u pogon i rukovanju proizvodom. Prije

uporabe ovog proizvoda, pažljivo pročitajte njegovu Uputu za upora-

bu, a posebice sigurnosne napomene. Nepridržavanje ovih Uputa za

uporabu može dovesti do teških tjelesnih ozljeda ili oštećenja Vašeg

proizvoda. Uputa za uporabu temelji se na važećim normama i pravilima

Europske unije. Poštujte strane nacionalne važeće smjernice i zakonske

propise. Sačuvajte Uputu za uporabu radi daljnjeg korištenja i, prema

potrebi, uručite je trećim osobama.

Namjenska uporaba

Ovaj proizvod je namijenjen uporabi isključivo u privatne svrhe i nije

pogodan za obrtničke djelatnosti.

Solarni prostirač koristi se za zagrijavanje vode u vašem bazenu

snagom sunca i predviđen je za ukopane bazene i montažne baze-

ne. Vaš proizvod koristite samo na način opisan u Uputi za uporabu.

Svako drugačije korištenje vrijedi kao nenamjenska uporaba, što može

dovesti do oštećenja stvari ili čak ozljeda osoba. Ovaj artikl nije igračka.

Proizvođač ili trgovac ne preuzimaju odgovornost za štete nastale zbog

nenamjenske uporabe ili pogrešne primjene proizvoda.

Upozorenja i sigurnosne napomene

Pročitajte sve upute i pridržavajte ih se. U slučaju nepridržavan-

ja ovih upozorenja, morate računati s oštećenjima na imovini,

s drugim ozbiljnim ozljedama ili sa smrtnim posljedicama. Ova

upozorenja, upute i sigurnosna pravila obuhvaćaju mnoge, mada

ni približno sve, rizike i opasnosti. Molimo budite oprezni i pravilno

procjenjujte moguće opasnosti. Pogrešno rukovanje proizvodom

može dovesti do situacija koje su opasne po život.

Pozor! Popravke prepustite stručnjacima, čime ćete izbjeći do-

vođenje u opasnosti. Kad je potrebno, obratite se stručnim radioni-

cama. Za popravke izvedene na svoju ruku, nestručno postavljanje

ili pogrešno rukovanje, odgovornost i jamstvo potraživanja su

isključeni. Za popravke se smiju koristiti samo zamjenski dijelovi

čija su svojstva jednaka onima izvornog proizvoda.

UPOZORENJE! Postoje opasnosti za djecu i osobe sa smanjenim

zičkim, osjetilnim ili mentalnim sposobnostima (primjerice osobe

s djelomičnom invalidnošću, starije osobe s ograničenim zičkim

i mentalnim sposobnostima) ili s nedostatkom iskustva i znanja.

Djeca se ne smiju igrati ovim proizvodom. Čišćenje ne smiju obavl-

jati djeca ili osobe sa smanjenim zičkim, osjetilnim ili mentalnim

sposobnostima.

NAPOMENA! Opasnost od oštećenja! Nestručnim rukovanjem ovaj

proizvod može biti oštećen.

Prilikom rada na solarnom grijaču uvijek isključite ltarski sustav.

Uređaj nemojte postavljati preblizu bazena (dovoljan sigurnosni

razmak). Nemojte koristiti maziva na bazi petroleja. Petrolej štetno

djeluje na plastične elemente proizvoda.

Pregled cjelokupnosti pošiljke

NAPOMENA! Opasnost od oštećenja! Ako zapakirani proizvod neop-

rezno otvorite oštrim nožem ili drugim oštrim predmetom, možete ga

oštetiti. Stoga prilikom otvaranja ambalaže budite oprezni.

■ Izvadite proizvod iz ambalaže.

■ Pregledajte jeli isporuka cjelovita. Skica/Slika L1.

■ Pregledajte jesu li artikl ili njegovi dijelovi oštećeni. Ukoliko je to slučaj,

nemojte koristiti proizvod. Obratite se dobavljaču na adresi navedenoj

u dnu upute.

Opće informacije

Preduvjeti za montažu solarnog panela

Kupljeni solarni panel namijenjen je za ukopane i montažne bazene i

jednostavan je za montažu i rukovanje. Upute za montažu temelje se na

sljedećim pretpostavkama:

1) Posjedujete bazen koji je potpuno montiran i napunjen vodom. 2) Vaš

bazen ima ltarski sustav.

3) Imate potrebna spojna crijeva za punjenje bazena i ltarskog sustava

vodom. (32 mm Ø ili 38 mm Ø)

To su preduvjeti potrebni da bi solarni panel, montiran i kompletno prikl-

jučen na ltarsku pumpu, mogao transportirati vodu kroz solarne ćelije.

Način rada

Montirani uređaj je pomoću oba spojna elementa za crijeva spojen s

ltarskim sustavom i bazenom. Spojno crijevo transportira hladnu vodu

iz ltarskog postrojenja u solarne ćelije Vašeg solarnog panela. Voda

se u ćelijama zagrijava pomoću sunčeve energije i zatim ponovno kroz

drugo spojno crijevo odvodi u smjeru bazena.

Zagrijavanje vode ovisi o sljedećim čimbenicima: količina protoka i

sunčeva svjetlost.

Solarno grijanje učinkovito radi samo uz sunčevu svjetlost. Može ostati

priključeno na pumpu i za lošeg vremena, budući da uzrokuje samo

neznatni gubitak tlaka u pumpi.

Potreban alat i pribor

Za montažu je potreban ovaj alat, međutim nije uključen u komplet:

■ križni odvijač

■ plosnati odvijač

■ mazivo na bazi silikona

Idealno mjesto za Vaš solarni panel

Solarni panel treba biti postavljen na mjesto sa što više sunčevog

svjetla.

■ Solarni panel nikad nemojte postavljati iznad razine vode bazena.

■ Pridržavajte se određene udaljenosti od bazena (pridržavanje sigur-

nosnog razmaka).

■ Solarni panel je potrebno montirati tako da je osigurano maksimalno

moguće sunčevo svjetlo.

Spajanje više solarnih panela

Nikad nemojte više solarnih panela montirati izravno u povratni

vod. Štete nastale na taj način nisu obuhvaćene garancijom.

Za povezivanje više grijaćih elemenata potreban vam je 3-smjerni

kuglasti ventil i T-dio (nisu uključeni u opseg isporuke, ali se opcionalno

mogu nabaviti pod br. proizv. 060045, komplet mimovoda). Potrebno

spojno crijevo mora biti promjera od 32 ili 38 mm.

Za ostale informacije u svezi s montažom solarnog panela obratite se

našoj službi za korisnike ili se raspitajte u trgovini bazenima u Vašoj

blizini.

Upute za postavljanje

Upute za montažu

Navedene skice pomažu da se grijaći elementi pravilno spoje na bazen:

1) Za montažu solarnog uređaja potrebna su dva crijeva za bazen (nisu

uključena u opseg isporuke): jedno crijevo za spoj između ltarskog

uređaja i solarnog panela i drugo crijevo za spoj od solarnog panela do

bazena.

2) Solarni panel postavite tako da je osigurano maksimalno sunčevo

svjetlo (minimalno 6 sati dnevno). Pozor: Ako ltarski uređaj uključite

tijekom noći, može se desiti da ohladi bazen.

3) Prije nego što montirate solarni uređaj, ostavite ga jedan sat na

suncu. Zatim prema spojnoj shemi spojite dva kutna spojna elementa i

krajnje kapice.

049120_049121_049122_049123_049125_049126_049127_049128_v2303

Veliki kutni element:

spojite pomoću brtvenog prstena,

umetnite krajnji dio i okrećite sve

dok se ne zaustavi.

Mali kutni element:

spojite pomoću brtvenog prstena,

umetnite krajnji dio i okrećite sve

dok se ne zaustavi.

4) Uključite pumpu. Ako je solarni panel unatoč sunčevom svjetlu hla-

dan, sve je pravilno montirano.

5) Ako solarni uređaj montirate na zemlji, pazite na to da ga postavite

tako da djeca ne mogu pasti u bazen.

Povezivanje: (ilustracija 2)

Kod spajanja glavne cijevi i kutnog spojnog elementa morate upotrije-

biti brtveni prsten. Okrećite kutni spojni element sve dok nije pravilno

učvršćen (vidi slike).

Montaža malog kutnog spojnog elementa: (ilustracija 3)

Montaža velikog kutnog spojnog elementa: (ilustracija 4)

1) S krajnjim kapicama postupajte na jednaki način kao i s kutnim spoj-

nim elementima.

2) Potrebno je obvezno se pridržavati spojne sheme jer u suprotnom

nije moguć rad odn. može doći do šteta na solarnim panelima koje nisu

obuhvaćene garancijom.

3) Prije montaže solarnog uređaja, pažljivo pročitajte upute.

Solarni panel postavite na sunčanom mjestu, ali pridržavajte se dovoljne

minimalne udaljenosti od bazena.

Solarni panel uvijek postavite u smjeru JUGA. Uvjerite se da biljke ili

ostale prepreke ne smetaju sunčevom svjetlu. (Imajte na umu da se

sunčevo svjetlo mijenja od jutra do večeri).

Uvjerite se da su svi spojevi crijeva nepropusni i da crijeva nisu

presavijena ili jako savijena. Ako crijeva propuštaju, provjerite pravilan

dosjed brtvenih prstena na svim dijelovima i jesu li priključci čvrsto

spojeni. Nemojte prejako pritegnuti obujmice crijeva (zakretni moment

15kg).

Prva uporaba

Nakon što je solarni uređaj montiran i crijeva spojena s ltarskom

pumpom i bazenom, otvorite dovod vode i pobrinite se za to da voda

teče kroz crijevo. Zatim uključite ltarski sustav. Mjehurići zraka izlaze

iz ulazne mlaznice u bazen. Do toga dolazi zato što se zrak istiskuje

iz solarnog panela. Ako to traje dulje od 2 - 3 minute, provjerite je li

instalacija nepropusna.

Napomena: Tijekom noći prekrijte bazen kako biste spriječili gubitak

topline.

Uklanjanje problema

Problem Uzrok/rješenje

Bazen se ne zagrijava. ■ Provjerite, teče li voda kroz crijevo.

■ Je li bilo dovoljno sunčano?

■ Iskoristite maksimalno moguće sunčevo

svjetlo i povećajte vrijeme rada ltarske

pumpe.

■ Prekrijte bazen preko noći kako biste

spriječili gubitak topline.

■ Možda je potrebno više solarnih panela.

Nema početnih mjehu-

rića nakon što je uređaj

priključen na pumpu.

■ Prekontrolirajte ltarski sustav i osiguraj-

te da voda teče od bazena kroz ltarsku

pumpu, zatim kroz solarni panel i na kra-

ju kroz spojno crijevo natrag u bazen.

Mjehurići zraka dolaze

iz povratnog toka baze-

na nakon što je pumpa

uključena.

■ Provjerite jesu li spojna crijeva oštećena.

■ Prekontrolirajte jesu li crijevne stezaljke

pritegnute dovoljno čvrsto.

Izlazi voda. ■ Provjerite brtve u sustavu vodova.

■ Prekontrolirajte jesu li crijevne stezaljke

pritegnute dovoljno čvrsto.

■ Provjerite ima li pukotina na spojnim cri-

jevima.

Važne upute

Tehnički podaci

■ maksimalni tlak 1 bar kod 20 °C

■ protok vode minimalno 2.000 l/h; maksimalno 10.000 l/h

Napomena: Za spajanje više elemenata potreban je dodatni komplet

mimovoda (nije uključen u opseg isporuke).

Održavanje proizvoda

Solarni panel ne smije se izlagati hladnom vremenu. Prije prvog mraza

ili na kraju sezone bazena, solarni panel mora se uskladištiti na mjestu

sigurnom od smrzavanja.

Prezimljavanje

Ispustite svu vodu iz solarnog panela tako da zatvorite vodove. Uređaj

tijekom zime čuvajte na mjestu sigurnom od smrzavanja. Uklonite pov-

ratne vodove bazena.

Osigurajte da u unutrašnjosti bazena nema vode koja bi se mogla smrz-

nuti. Smrznuta voda se širi i na taj način može oštetiti solarne ćelije.

Čišćenje

Za čišćenje upotrebljavajte uobičajeno sredstvo za održavanje proizvo-

da. Nemojte koristiti otapala niti sredstva za ribanje, odn. tvrde spužve,

četke itd.

Spremanje

Nakon čišćenja, proizvod treba ostaviti da se dobro osuši. Potom ga

treba spremiti na suho mjesto i gdje ne postoji mogućnost smrzavanja.

Zbrinjavanje otpada

Zbrinjavanje ambalaže: Ambalažni materijali su odabrani s obzirom

na njihovu ekološku održivost i tehnologiju zbrinjavanja u otpad, te se

stoga mogu reciklirati. Ljepenke i karton odlažite u stari papir, a folije u

prikupljališta otpadnog materijala.

Zbrinjavanje proizvoda u otpad: Primjenjuje se u Europskoj uniji i

drugim europskim državama koje imaju sustave za prikupljanje otpad-

nog materijala. Proizvod zbrinite u otpad sukladno važećim propisima i

zakonima u Vašem mjestu stanovanja.

Jamstvene uvjetovanosti

Za pružanje jamstava vrijede važeće zakonske odredbe u pojedinim

zemljama.

Other manuals for 049120

This manual suits for next models

Table of contents

Languages:

Other Steinbach Solar Panel manuals

Steinbach

Steinbach 049106 User manual

Steinbach

Steinbach Speedsolar User manual

Steinbach

Steinbach speedsolar Series User manual

Steinbach

Steinbach Curve User manual

Steinbach

Steinbach speedsolar Sun 00-49120 User manual

Steinbach

Steinbach Speedsolar User manual

Steinbach

Steinbach 049120 User manual

Popular Solar Panel manuals by other brands

Sunerg Solar Energy

Sunerg Solar Energy TWIN+ installation manual

Sunways

Sunways SM 230M Installation and operating instructions

DPA Solar

DPA Solar Roof Mount installation guide

Sonnenkraft

Sonnenkraft SKR500 Series manual

Sonnenkraft

Sonnenkraft RKA ALPIN SS35-50 manual

Apricus

Apricus etc Installation & operation manual

Baxi

Baxi Solargen PHOTOVOLTAIC manual

CNBM

CNBM AVANCIS POWERMAX 3.5 Safety, installation, and operation manual

komodo

komodo KDSLR160PNLA user manual

Atlantis

Atlantis BXPSOL120W user manual

Riello

Riello CSV 25 R installation instructions

Projoy Electric

Projoy Electric PEFS-EL Series installation guide

patura

patura P 25 Solar user manual

REC

REC TwinPeak 5 Series installation manual

Energizer

Energizer HardCase Sunpack 180W user guide

ELERIX

ELERIX EXS-410MHC-B Technical manual

Taurus

Taurus TAU-450W-144M installation manual

SolarVenti

SolarVenti SV14 quick start guide
