Steinbach Speedsolar sun 00-49120 User manual

Bedienungsanleitung

Schwimmbad Solarmatte

S. 2

Manual

Pool Solar Panel

P. 4

Manuel

Tapis solaire pour piscine

P. 6

Manuale

Panello Solare

P. 8

Priročnik

Bazenska solarna mata

S. 10

Manual

Panou solar pentru piscină

P. 12

Uzivatelska prirucka

Solarnich panelu

S. 14

Upute za rukovanje

Solarni panel za bazen

S. 16

Upute za rukovanje

úszómedence kollektor

O. 18

Manuál

Solárny ohrev bazéna

S. 20

наръчник

Слънчевата басейн мат

C. 22

Kullanım Kılavuzu

Havuz İçin Güneş

Y. 25

SCHWIMMBAD

SOLARMATTE

0,7 x 3,0 m / 0,7 x 6,0 m

Art. Nr.: 00-49120 / 00-49123

Speedsolar Schwimmbad Solarmatte | 2013_V1

Seite 2 von 27

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung genau durch, bevor Sie

das Produkt in Betrieb nehmen.

Vorsicht: Wenn Sie unsere Bedienungsanleitung oder Sicher-

heitshinweise nicht genau befolgen, kann dies zu Schäden am

Gerät führen oder es können Personen verletzt werden.

Lesen Sie die Bedienungsanleitung und die angeführte Hinwei-

se.

Lassen Sie keine Kinder mit diesem Gerät hantieren.

Stellen Sie Ihr Filtersystem immer ab, wenn Sie an Ihrer Solar-

matte arbeiten.

Stellen Sie das Gerät nicht zu nah an das Pool (ausreichender

Sicherheitsabstand).

Benützen Sie keine Schmiermittel auf der Basis von Petroleum.

Petroleum greift die Plastik-Bestandteile des Produktes an.

Diese Gerät ist nicht dafür bestimmt, durch Personen (ein-

schließlich Kinder) mit eingeschränkten physischen, sensori-

schen oder geistigen Fähigkeiten oder mangels Erfahrung

und/oder mangels Wissen benutzt zu werden, es sei denn, sie

werden durch eine für ihre Sicherheit zuständige Person beauf-

sichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu

benutzen ist.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie

nicht mit dem Gerät spielen.

1 Allgemeine Informationen

1.1.1 Voraussetzungen für die Installation einer Solarmatte

Die von Ihnen erworbene Solarmatte ist für eingegrabene und Auf-

stellpools gedacht und ist einfach zu installieren und zu handhaben.

Die Installationsanleitung beruht auf folgenden Voraussetzungen:

1) Sie besitzen einen Pool welcher komplett aufgebaut und mit

Wasser gefüllt ist.

2) Ihr Pool verfügt über ein Filtersystem.

3) Sie verfügen über die notwendigen Verbindungsschläuche um

das Pool und das Filtersystem mit Wasser zu versorgen. (32 mm

Ø oder 38 mm Ø)

Dies sind die Voraussetzungen damit die Solarmatte, wenn diese in-

stalliert und komplett an die Filterpumpe angeschlossen ist, Wasser

durch die Solarkammern befördern kann.

1.1.2 Funktionsweise

Sobald das Gerät installiert ist, wird es zwischen Ihrem Filtersystem

und Ihrem Pool mittels der beiden Schlauchverbindungen ange-

schlossen. Der Anschlussschlauch befördert das von Ihrer Filteran-

lage kommende kalte Wasser in die Solarkammern Ihrer Solarmatte.

Dort wird es durch die Sonnenenergie erwärmt und anschließend

wieder durch den zweiten Verbindungsschlauch Richtung Pool gelei-

tet.

Die Erwärmung des Wassers ist von folgenden Faktoren abhängig:

Durchflussmenge und Sonneneinstrahlung.

Die Solarheizung funktioniert nur effizient bei Sonneneinstrahlung.

Sie kann auch bei schlechtem Wetter an der Pumpe angeschlossen

bleiben, da diese nur einen geringen Druckverlust bei der Pumpe

verursacht.

1.1.3 Benötigtes Werkzeug und Zubehör

Diese Werkzeuge werden zum Aufbau benötigt, sind jedoch nicht im

Set enthalten:

Kreuzschraubenzieher

Schlitzschraubenzieher

Schmiermittel auf Silikonbasis

1.1.4 Der ideale Ort für Ihre Solarmatte

Ihre Solarmatte benötigt einen Platz mit möglichst viel Sonnenlicht.

Positionieren Sie die Solarmatte nie oberhalb des Wasserspie-

gels Ihres Pools.

Halten Sie eine gewisse Distanz zum Pool ein (Sicherheitsab-

stand einhalten).

Die Solarmatte wird so aufgestellt, dass Sie eine maximal mögli-

che Sonneneinstrahlung haben.

1.1.5 Mehrere Solarmatten zusammenschließen

Installieren Sie mehrere Solarmatten niemals direkt in die Rücklauf-

Leitung. Schäden die auf diesem Weg entstehen fallen nicht unter

die Garantie.

Um mehrere Heizelemente zusammenzuschließen benötigen Sie ei-

nen 3-Wege-Kugelhahn und ein T-Stück (nicht im Lieferumfang ent-

halten, aber optional unter der Art. Nr. 00-60045 Bypass-Set erhält-

lich). Der hier benötigte Verbindungsschlauch muss einen Durch-

messer von 38 mm haben. (Abbildung 1)

1.1.6 Produkt-Pflege

Die Solarmatte sollte nicht der kalten Witterung ausgesetzt werden.

Vor dem ersten Frost, oder am Ende der Poolsaison muss die So-

larmatte an einem frostsicheren Platz gelagert werden.

1.1.7 Überwinterung

Lassen Sie alles Wasser aus der Solarmatte ab indem Sie die Lei-

tungen abschließen. Überwintern Sie das Gerät an einem frostsiche-

ren Platz. Entfernen Sie die Pool-Rücklaufleitungen.

Stellen Sie sicher, dass sich kein Wasser im Inneren des Gerätes

befindet da dieses gefrieren kann. Gefrorenes Wasser dehnt sich

aus und kann so die Solar-Kammern beschädigen.

2 Technische Daten

2.1.1 Technische Daten

Abmessungen: 3,0 x 0,7 m (Art. 00-49120) / 6,0 x 0,7 m (Art. 00-

49123)

Gewicht: ca. 6 kg (Art. 00-49120) bzw. ca. 10 kg (Art. 00-49123)

Maximaldruck 1 bar bei 20 °C

Wasserdurchfluss mind. 2.000 l/h; max. 10.000 l/h

2.1.2 Heizleistung

Modell: 0,7 x 3,0 m für Aufstellpools bis max. 12 m³ Waserinhalt

Modell: 0,7 x 6,0 m für Aufstellpools bis max. 20 m³Wasserinhalt

Hinweis: Das Verbinden von mehreren Elementen erfordert einen

zusätzlichen Bypass-Kit (nicht im Lieferumfang enthalten).

3 Teileliste –Ersatzteilliste

(Abbildung 5)

4 Installationsanweisungen

4.1.1 Aufbau-Anleitung

Die angeführten Skizzen helfen, die Heizelemente richtig an Ihr Pool

anzuschließen:

1) Zum Installieren der Solaranlage benötigt man zwei

Schwimmbadschläuche (nicht im Lieferumfang enthalten):

Speedsolar Schwimmbad Solarmatte | 2013_V1

Seite 3 von 27

einen zum Verbinden zwischen Filteranlage und der So-

larmatte und einen von der Solarmatte retour zum Pool.

2) Platzieren Sie die Solaranlage so, dass eine maximale

Sonneneinstrahlung gewährleistet ist (mind. 6 Stunden pro

Tag). Achtung: Wenn Sie die Filteranlage in der Nacht

einschalten kann es passieren, dass Sie Ihr Pool mit der

Solaranlage abkühlen.

3) Bevor Sie die Solaranlage installieren, lassen Sie die An-

lage eine Stunde in der Sonne liegen. Dann schließen Sie

die zwei Winkelverbindungen und die Endkappen laut An-

schlussschema an.

4) Schalten Sie die Pumpe ein. Wenn die Solarmatte, nun

trotz Sonneneinstrahlung kühl wird, wurde alles sachge-

mäß installiert.

5) Solarmatten werden oft auf Dächern installiert. Auch wenn

Sie mit dem Arbeiten auf Dächern vertraut sind, ist es rat-

sam die Matten von einem Fachmann installieren zu las-

sen. Um Gefahren zu vermeiden, achten Sie bitte darauf,

dass Sicherheitsrichtlinien eingehalten werden, wenn Sie

die Solaranlage auf Dächern oder erhöhten Strukturen in-

stallieren.

6) Wenn Sie die Solaranlage am Boden installieren achten

Sie darauf, diese so zu platzieren, dass Kinder keine Mög-

lichkeit haben in den Pool zu gelangen.

Anschlussmöglichkeit: (Abbildung 2)

Wenn Sie das Hauptrohr und die Winkel verbinden,

müssen Sie jeweils einen Dichtungsring verwenden.

Drehen Sie die Winkelverbindung bis sie richtig befes-

tigt ist (siehe Bilder).

Montage der kleinen Winkelverbindung: (Abbildung 3)

Montage der großen Winkelverbindung: (Abbildung 4)

1) Bei den Endkappen gehen Sie gleich vor wie bei den Winkelver-

bindungen.

2) Das Anschlussschema ist unbedingt einzuhalten weil sonst kei-

ne Funktion gegeben ist, bzw. es zu Schäden an den Solarpane-

len kommen kann und diese nicht von der Garantie abgedeckt

sind.

3) Bevor Sie die Solaranlage installieren, lesen Sie bitte aufmerk-

sam die Anleitung.

Positionieren Sie die Solarmatte an einem sonnigen Platz, halten Sie

jedoch einen ausreichenden Mindestabstand zum Pool ein.

Platzieren Sie die Solarmatte immer Richtung SÜDEN. Vergewis-

sern Sie sich, dass die Sonneneinstrahlung nicht durch Pflanzen o-

der sonstige Hindernisse gestört wird. (Achten Sie darauf, dass sich

die Sonneneinstrahlung von morgens bis abends ändert).

Versichern Sie sich, dass alle Schlauchverbindungen dicht und die

Schläuche nicht geknickt oder stark abgewinkelt sind. Sollten die

Schläuche undicht sein, so überprüfen Sie ob bei allen Teilen die

Dichtungsringe richtig sitzen und die Anschlüsse fest verschraubt

sind. Ziehen Sie die Schlauchschellen nicht zu fest an (15kg Dreh-

moment).

5 Erste Anwendung

Wenn die Solaranlage aufgebaut und die Schläuche mit der Filter-

pumpe und dem Pool verbunden sind, öffnen Sie den Wasserzufluss

und sorgen Sie dafür, dass Wasser durch den Schlauch fließt. An-

schließend schalten Sie das Filtersystem ein. Luftblasen werden aus

der Einlaufdüse im Pool aufsteigen. Das kommt daher weil die Luft

aus der Solarmatte gedrückt wird. Sollte dies länger als 2 - 3 Minu-

ten dauern, überprüfen Sie Ihre Installation auf Dichtheit.

Hinweis: Decken Sie Ihr Pool in der Nacht ab um Wärmeverluste zu

vermeiden.

6 Problembehebung

Probleme

Ursache/Lösung

Das Pool wird nicht

beheizt.

Gehen Sie sicher, dass Wasser durch die

Schläuche fließt.

War es sonnig genug?

Nutzen Sie die maximal mögliche Son-

neneinstrahlung und erhöhen Sie die

Laufzeit der Filterpumpe.

Decken Sie Ihr Pool über Nacht ab um

Wärmeverluste zu vermeiden.

Möglicherweise sind mehrere Solarmat-

ten nötig.

Kein anfängliches

Blubbern nachdem das

Gerät an die Pumpe

angeschlossen wurde.

Kontrollieren Sie das Filtersystem und

gehen Sie sicher, dass Wasser vom Pool

durch die Filterpumpe, dann durch die

Solarmatte und anschließend durch den

Verbindungsschlauch zurück zum Pool

fließt.

Luftblasen kommen

aus dem Pool-Rücklauf

nachdem die Pumpe

eingeschaltet wurde.

Überprüfen Sie die Verbindungsschläu-

che auf etwaige Beschädigungen.

Kontrollieren Sie, ob die Schlauchklem-

men fest genug angezogen worden sind.

Auslaufendes Wasser.

Überprüfen Sie die Dichtungen im Lei-

tungssystem.

Kontrollieren Sie ob die Schlauchklem-

men fest genug angezogen worden sind.

Überprüfen Sie die Verbindungsschläu-

che auf Risse.

7 Serviceabwicklung

Für technische Auskünfte, bei fehlenden Teilen oder im Falle einer

Reklamation wenden Sie sich bitte direkt an unseren Kundenservice:

Steinbach VertriebsgmbH,

Aistingerstrasse 2, 4311 Schwertberg, Österreich

Tel. für Österreich: (0820) 200 100 106

(0,145€ pro Minute aus allen Netzen)

Tel. für Deutschland: (0180) 5 405 100 106 (0,14€ pro Min. aus

dem Festnetz, Mobilfunk max. 0,42€ / Min.)

FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0

e-mail: service@steinbach.at

www.steinbach.at

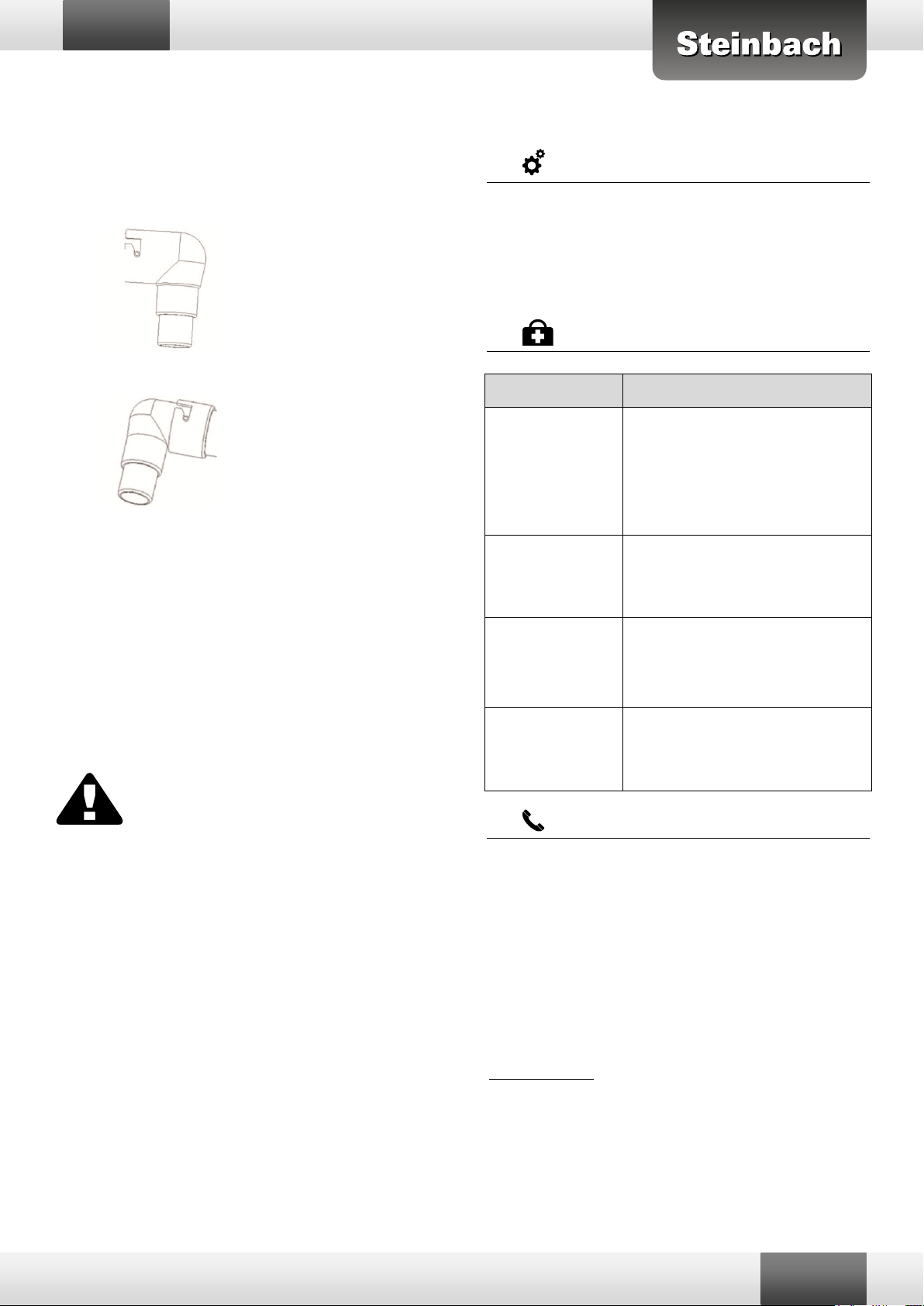

Grosser Winkel:

mit dem Dichtungsring

verbinden, das Ende

einführen und drehen

bis es hält.

Kleiner Winkel:

mit dem Dichtungsring

verbinden, das Ende

einführen und drehen

bis es hält.

Speedsolar Pool Solar Panel | 2013_V1

Page 4 of 27

Safety Warnings

Read all instructions BEFORE assembling and using this

product.

Caution: Failure to follow instructions can cause severe

and/or fatal injury.

Carefully read this manual and all CAUTION and NOTE

notices located throughout this manual.

Do NOT allow children to operate this product.

Always turn off the filter system when installing or working

on the solar panel.

Install product away from the pool (enough safety dis-

tance).

Do not use any petroleum based lubricant. Petroleum

based products will destroy plastic parts.

1 General Information

1.1.1 Requirements for the installation of a solar panel

The solar panel you just purchased for your above ground pool or

ground level pool is simple to install and effortless to operate once

connected. The installation instructions included in this manual are

based on a few assumptions:

1) You have an existing above ground pool that is completely set up

and filled with water.

2) Your above ground pool is equipped with a pump-operated water

filtering system.

3) You have the necessary hoses needed to feed water in and out of

your pool and filter system (32 mm Ø or 38 mm Ø).

These assumptions are necessary as the solar panel, once installed,

will be completely dependent upon your pool’s filter pump to push

water in and through the heater’s solar coils.

1.1.2 How It Works

When properly installed, the solar panel will be connected to your fil-

ter and your pool by two hose connections: One hose will feed cold,

filtered pool water from your pump into one port of the solar panel.

The other hose will feed sun warmed water from the other port of the

solar panel to your pool via the pool return inlet in your pool. As cold

water is fed into the solar panel, it travels through the solar coils

where it is heated by the sun before it is delivered back into your

swimming pool.

The warming of the water depends on the following factors: the flow

rate and solar radiation.

Sunshine is required for the solar panel to operate. The solar panel

can be left connected even when the sun is not shining, since its in-

stallation leads to only a slight loss of pressure.

1.1.3 Tools & Equipment Required

The following items are not included with your new solar panel, but

will be required for proper installation and operation:

#2 Phillips screwdriver

¼" Flat head screwdriver

Silicone based lubricant

1.1.4 Know Your Pool

Before you begin installation it is a good idea to know certain specifi-

cations about your pool:

How big is your pool?

What size hose does it use between pool and filter pump

(i.e. 32 mm Ø or 38 mm Ø)?

What kind of hose connection does your pool use? (i.e.

threaded/unthreaded)

What location will position the collector for maximum sun

exposure?

1.1.5 Connecting Multiple Units

DO NOT install multiple units directly into the return line. Doing so

may damage the product and will void the warranty.

To install multiple units, you MUST use a bypass valve and “T” con-

nector with pressure gauge (not included, but optionally available

under the Article No. 00-60045 Bypass Set). The hose for a multiple

unit installation MUST be at least 38 mm diameter. (Picture 1)

1.1.6 Maintenance

The solar panel should not be exposed to cold weather. Prior to the

first frost, or at the end of your swim season, the solar panel should

be removed from its connections to the pool and stored in a frost

free location.

1.1.7 Winterizing

Drain all the water from the solar panel by disconnecting the tubes.

Store in a location protected from frost. Reconnect the pool return

tubes.

Do NOT allow standing water inside the solar panel to freeze. Water

expands as it freezes and can rupture the solar coils on the heater.

2 Technical Data

2.1.1 Technical Data

Dimensions: 3,0 x 0,7 m (Art. 00-49120) / 6,0 x 0,7 m

(Art. 00-49123)

Weight: approx. 6 kg (Art. 00-49120) / approx. 10 kg

(Art. 00-49123)

Max. pressure: 1 bar at 20°C

water passage: min. 2.000 l/h; max. 10.000 l/h

2.1.2 Heating Power

Model: 0,7 x 3,0 m for Above Ground Pools until max. 12 m³ water

content

Model: 0,7 x 6,0 m for Above Ground Pools until max. 20 m³ water

content

NOTE: Connecting 2 or more elements requires use of a Bypass-Kit

(sold separately).

3 Parts List/Reference

(Picture 5)

4 Install Instructions

4.1.1 Assembly Instruction

The system layouts below will help you install the solar panel(s) to

your above ground pool:

7) To assemble the solar panel two swimming-pool hoses are

needed (not included in delivery): one to connect between

the filtration system and the collector and one leading from

the collector back to the pool

8) Position the solar panel in a way that ensures maximum

solar radiation (6 hrs. per day minimum). WARNING: If the

Speedsolar Pool Solar Panel | 2013_V1

Page 5 of 27

filter installation is left running during the night, it is possi-

ble that it cools down the pool.

9) Before setting up the solar panel, leave the panel in the

sun for one hour. Then connect the two angle couplings

and the end caps according to the installation diagram:

10) Start the pump. If the collector turns cold despite the sun,

everything has been installed properly.

11) Solar panel are often installed on rooftops. Even if you are

familiar with working on rooftops, please have the panels

installed by a specialist. To prevent accidents, please

make sure that safety guidelines are followed while in-

stalling the solar panel on rooftops or heightened struc-

tures.

12) When installing the solar panel on the ground, please

make sure to position it in a way that children thereby

cannot enter the pool.

Connection Possibility: (Picture 2)

When connecting the main pipe and the

angle, you must use one gasket ring at

a time. Turn the angle coupling until it is

attached firmly (see diagram).

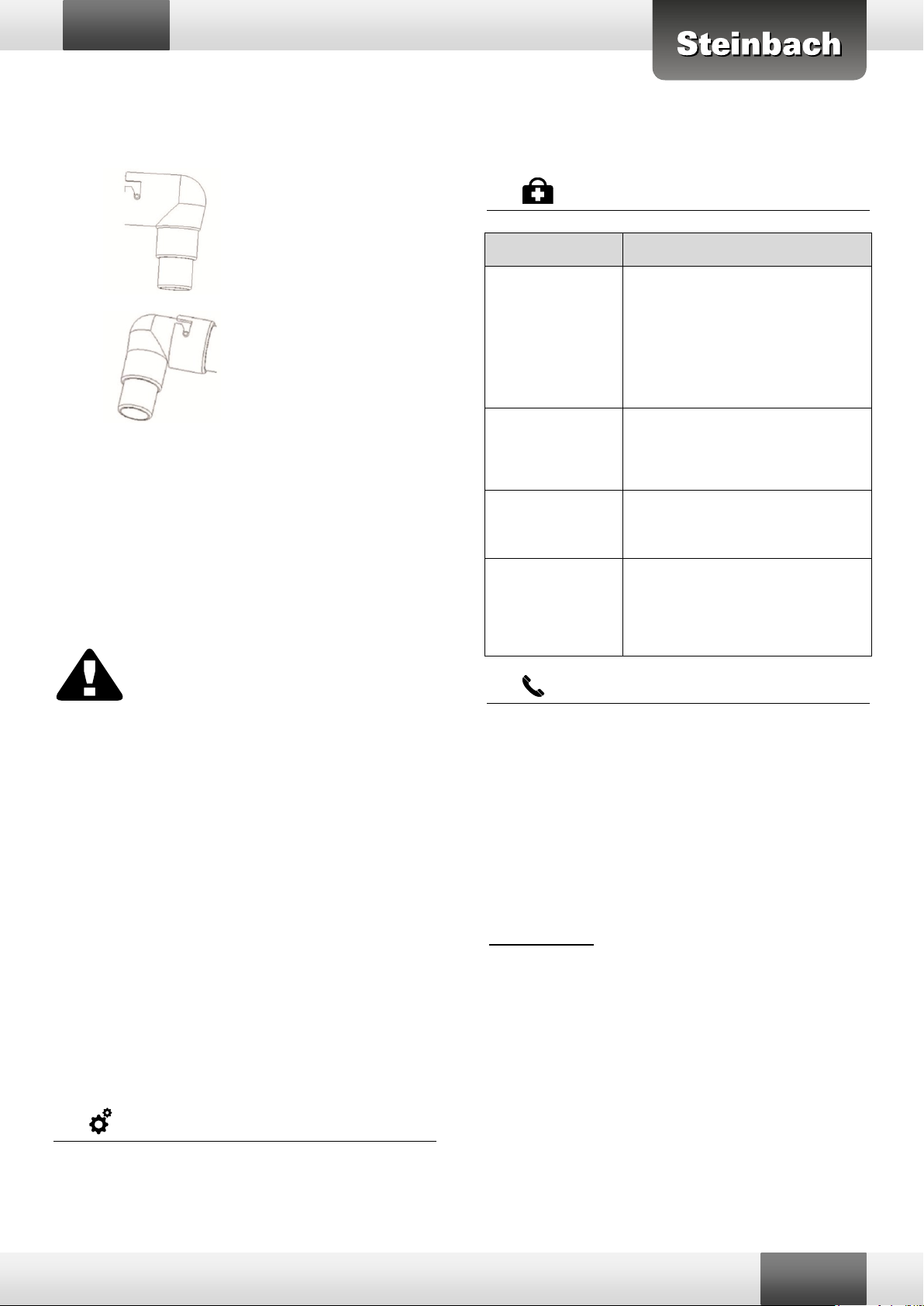

Assembly of small angle-coupling: (Picture 3)

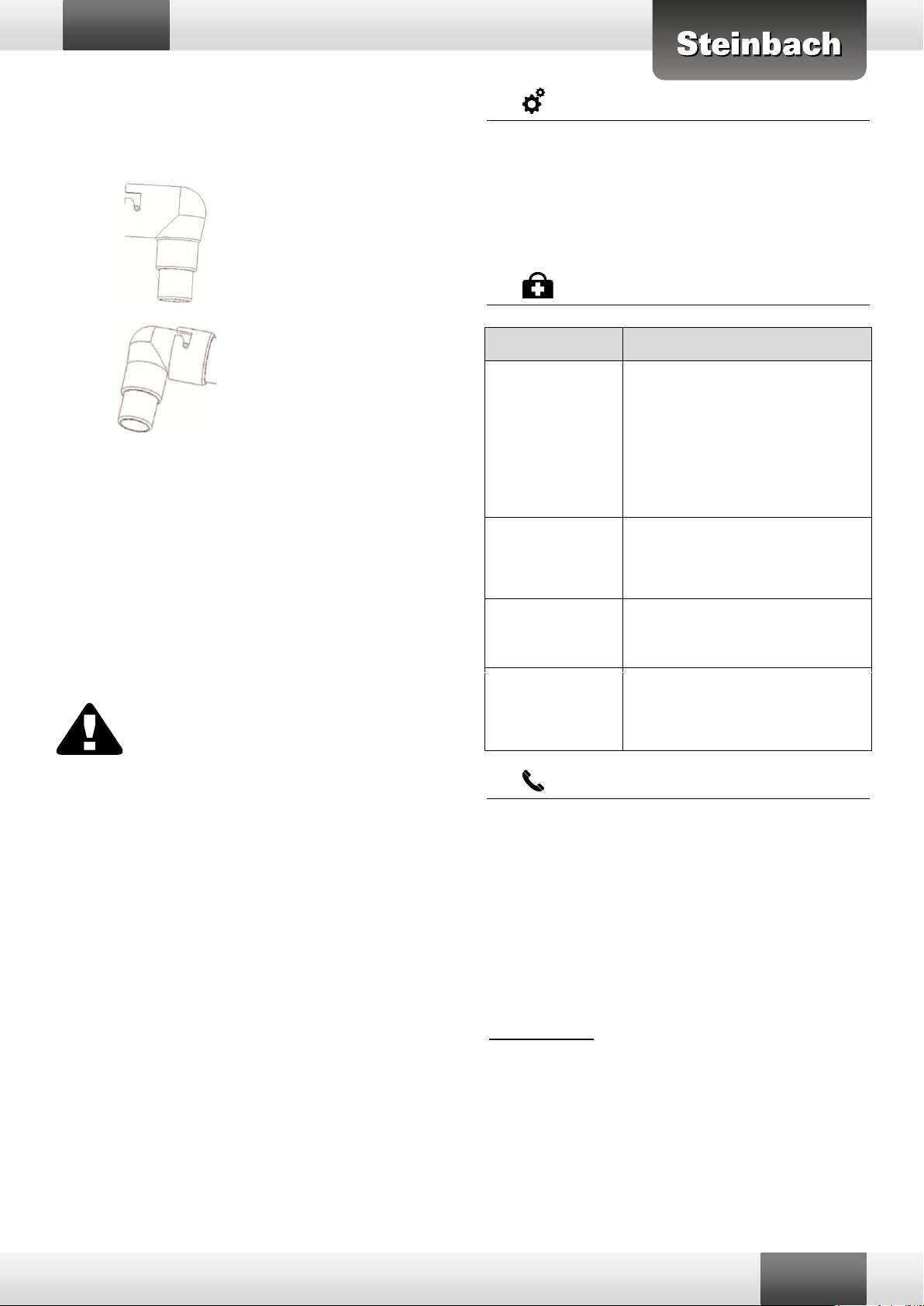

Assembly of large angle-coupling: (Picture 4)

1) Install the two end caps in the same way as the angle

couplings.

2)Always follow the assembly instructions. The solar panel

will not work otherwise, furthermore damage of the so-

lar panel may arise which is not covered by warranty.

3) Before assembling the solar panel, please read the

assembly instructions carefully.

Place the heater in a location where it will receive the greatest

amount of sunlight, but keep a sufficient minimum distance from

pool.

Always ensure that the solar panel faces in a SOUTHERLY direc-

tion, and that solar radiation on the solar panel is unrestricted

throughout the day. Make sure that the solar radiation is not dis-

turbed by plants or other obstacles.

Ensure ALL hose connections are tight and the hoses are NOT

kinked or bent at severe angles. If the hoses are leaking, check to

make sure ALL of the parts that have O-Rings have them attached

and are screwed on tightly. DO NOT over tighten hose clamps (15

kg max torque).

5 Initial Operation

Once the solar panel has been assembled and the hoses are con-

nected to the filter pump and pool return, unblock the flow of water

into the pool return hose and turn on the pump and filter system.

Bubbles will shoot out of the return nozzle into the pool initially while

air is pushed out of the solar panel. If this persists for longer than 2

or 3 minutes, check for and repair any leaks in the hoses or connec-

tions.

NOTE: Be sure to place your pool cover on at night to prevent heat

loss.

6 Troubleshooting

Probleme

Possibilities/Solutions

The pool water is not

heated.

Check to make sure that water is

flowing through the tubes.

Has it been sunny?

Use the maximum possible solar ra-

diation and increase the running

time of the filter pump.

Put your pool cover on at night to

prevent heat loss.

Additional panels may be necessary.

No initial bubbling after

panel is connected and

pump is on.

Check the setting of the filter system

to make sure it is returning water to

the pool through the filter pump,

then through the solar panel and af-

terwards through the connection

hose back to the pool.

Bubbles continue to

flow out of the pool wa-

ter inlet well after the

pump has been turned

on.

Check the connection hoses for

possible damages.

Check if the hose clamps have

been tightened enough.

Leaking heater.

Check the connector seals in

the pipeline system.

Check if the hose clamps have

been tightened enough.

Check the connection hoses for

cracks.

7 Service Processing

For technical information, missing parts or in the case of a complaint,

please contact our customer service:

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311 Schwert-

berg, Austria

Tel. Austria: (0820) 200 100 106 (0,145€ per minute from all net-

works)

Tel. Germany: (0180) 5 405 100 106 (0,14€ per minute from land-

line, mobile radio max. 0,42€ / minute)

FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0

e-mail: service@steinbach.at

www.steinbach.at

Large angle:

connect with the gasket

ring, insert the end and

turn until it is attached

firmly

Small angle:

connect with the gasket

ring, insert the end and

turn until it is attached

firmly

Tapis solaire pour piscine Speedsolar | 2013_V1

Page 6 de 27

Consignes de sécurité

Lisez cette description d’utilisation en détails avant de faire

fonctionner le produit.

Précaution : si vous ne suivez pas scrupuleusement notre des-

cription d’utilisation ou nos consignes de sécurité, ceci peut

entraîner des dommages sur l’appareil ou des blessures sur

des personnes.

Lisez la description d’utilisation et les consignes de sécurité

jointes.

Ne laissez pas d’enfant manipuler cet appareil.

Déposez toujours votre système de filtre, lorsque vous travaillez

à votre tapis solaire.

Ne placez pas l’appareil trop près de la piscine (distance de sé-

curité suffisante).

N’utilisez aucun produit lubrifiant à base de pétrole. Le pétrole

agresse les composants en plastique du produit.

Cet appareil n’est pas fait pour être utilisé par des personnes (y

compris les enfants) ayant des capacités physiques, sensorielles

ou mentales réduites ou présentant un manque d’expérience

et/ou de connaissances, à moins qu’elles ne soient surveillées

pour leur sécurité par une personne compétente ou qu’elles

aient reçu leurs instructions sur la manière d’utiliser l’appareil.

Les enfants doivent être surveillés, pour s’assurer qu’ils ne

jouent pas avec l’appareil.

1 Informations générales

2 Conditions pour l’installation

d’un tapis solaire

Le tapis solaire que vous avez acheté est conçu pour les piscines

creusées et piscines hors sol est simple à installer et à manipuler. La

description de l’installation repose sur les conditions suivantes :

4) Vous possédez une piscine qui est entièrement construite et qui

est remplie d’eau.

5) Votre piscine est munie d’un système de filtre.

6) Vous disposez des tuyaux de raccordement nécessaires pour

approvisionner la piscine et le système de filtre en eau. (32 mm

Ø ou 38 mm Ø)

Voici les conditions pour que le tapis solaire, lorsqu’il est installé et

complètement relié à la pompe du filtre, puisse acheminer l’eau par

les chambres solaires.

2.1.1 Mode de fonctionnement

Dès que l’appareil est installé, il est branché entre votre système de

filtre et votre piscine au moyen des deux raccords de tuyau. Le

tuyau de raccordement achemine l’eau froide venant de votre instal-

lation de filtre dans les chambres solaires de votre tapis solaire. Là,

elle est réchauffée par l’énergie du soleil et ensuite de nouveau

acheminée par un deuxième tuyau de raccordement en direction de

la piscine.

Le réchauffage de l’eau dépend des facteurs suivants : le débit et la

force des rayons du soleil.

Pour que le chauffage solaire fonctionne de manière efficace, il a

besoin de rayonnement solaire. Il peut aussi rester raccordé à la

pompe en cas de mauvais temps car il n’entraîne qu’une perte de

pression minime au niveau de la pompe.

2.1.2 Outils et accessoires nécessaires

Ces outils seront nécessaires pour l’installation, mais ne sont pas

contenus dans le set :

Tournevis cruciforme

Tournevis plat

Lubrifiant à base de silicone

2.1.3 La place idéale pour votre tapis solaire

Votre tapis solaire doit être situé dans un lieu si possible très enso-

leillé.

Ne positionnez jamais le tapis solaire sur la surface de l’eau de votre

piscine.

Gardez une certaine distance par rapport à la piscine (conserver

une distance de sécurité).

Le tapis solaire est disposé de façon à ce que vous ayez le

maximum de rayonnement possible.

2.1.4 Raccorder plusieurs tapis solaires entre eux

N’installez jamais plusieurs tapis solaires à la conduite de retour.

Les dégâts que cela engendre ne sont pas compris dans la garantie.

Pour raccorder plusieurs éléments de chauffage ensemble vous

avez besoin d’une vanne sphérique à 3 voies et d’un raccord en T

(non inclus dans l’emballage, mais disponibles en option dans le set

bypass sous le n° d’art. 00-60045). Le tuyau de raccordement dont

on a besoin ici doit avoir un diamètre de 38 mm. (Illustration 1)

2.1.5 Maintenance du produit

Le tapis solaire ne devrait pas être exposé au froid. Avant les pre-

miers frimas, ou à la fin de la saison où vous utilisez la piscine, le

tapis solaire doit être conservé dans un lieu protégé du froid.

2.1.6 Pendant l’hiver

Videz le tapis solaire de son eau en fermant les conduits. Pendant

l’hiver, gardez l’appareil dans un lieu protégé du froid. Enlevez les

conduites de retour de la piscine.

Veillez à ce qu’il n’y ait pas d’eau à l’intérieur de l’appareil car celle-

ci peut geler. De l’eau gelée se dilate et peut ainsi endommager les

chambres solaires.

3 Données techniques

Dimensions : 3,0 x 0,7 m (Art. 00-49120) / 6,0 x 0,7 m (Art. 00-

49123)

Poids: 6 kg env. (Art. 00-49120) ou 10 kg env. (Art. 00-49123)

Pression maximale 1 bar à 20 °C

Débit d’eau min. 2000 l/h; max. 10.000 l/h

3.1.1 Câble chauffant

Modèle: 0,7 x 3,0 m pour piscines hors sol d’une contenance jusqu’à

12 m³ d’eau max.

Modèle: 0,7 x 6,0 m pour piscines hors sol d’une contenance jusqu’à

20 m³ d’eau max.

Indication : Le raccordement de plusieurs éléments demande un kit

bypass supplémentaire (non inclus dans la livraison).

4 Liste des pièces –liste des

pièces de rechange

(Illustration 5)

5 Indications d’installation

5.1.1 Description de montage

Tapis solaire pour piscine Speedsolar | 2013_V1

Page 7 de 27

Les croquis présentés aident à raccorder correctement les éléments

de chauffage à la piscine :

13) Pour installer le dispositif solaire on a besoin de deux

tuyaux de piscines (non inclus dans la livraison) : un pour

le raccord entre le dispositif de filtre et le tapis solaire et

un pour le retour du tapis solaire vers la piscine.

14) Placez le dispositif solaire de telle façon que le maximum

de rayonnement soit garanti (6 heures par jour au moins).

Attention si vous allumez le dispositif solaire durant la

nuit, il est possible que vous refroidissiez votre piscine

avec le dispositif.

15) Avant d’installer le dispositif solaire, laissez le système re-

posez une heure au soleil. Puis raccordez les deux joints

angulaires et les capuchons d’après le schéma de rac-

cord.

16) Allumez la pompe. Si le tapis solaire devient tiède malgré

le rayonnement solaire, tout a été installé de façon adé-

quate.

17) Les tapis solaires sont souvent installés sur les toits.

Même si vous êtes familiarisé avec le travail sur les toits il

est conseillé de faire installer les tapis par un spécialiste.

Pour prévenir tout danger, veillez à ce que les directives

de sécurité sont respectées lorsque vous installez le dis-

positif solaire sur des toits ou des structures élevées.

18) Si vous installez le dispositif solaire sur le sol, veillez à

placer celui-ci de façon à ce que les enfants ne puissent

accéder à la piscine.

Possibilité de raccordement : (illustration 2)

Lorsque vous raccordez le tuyau principal et le joint an-

gulaire, vous devez utiliser à chaque fois une bague

d’étanchéité. Tournez le joint angulaire jusqu’à ce qu’il

soit fixé (voir images).

Montage du petit joint angulaire : (illustration 3)

Montage du grand joint angulaire : (illustration 4)

4) Procédez pour les capuchons de la même manière que pour les

joints angulaires.

5) Le schéma de raccordement doit être absolument suivi, car dans

un cas contraire cela peut entraîner un dysfonctionnement ou

des dégâts sur les panneaux solaires, ce qui n’est pas pris en

charge par la garantie.

6) Avant d’installer le dispositif solaire, lisez attentivement les ins-

tructions.

Positionnez le tapis solaire dans un endroit exposé au soleil, tout en

le gardant à une distance minimale suffisante de la piscine.

Placez toujours le tapis solaire en direction du SUD. Assurez-vous

que des plantes ou d’autres obstacles n’empêchent pas le rayonne-

ment solaire. (Prenez en compte que le rayonnement du soleil

change du matin au soir).

Assurez-vous que tous les raccords de tuyau soient étanches et que

les tuyaux ne soient pas pliés ou fortement coudés. Si les tuyaux ne

sont pas étanches, vérifiez que les bagues d’étanchéité soient cor-

rectement fixées au niveau de toutes les parties et que les raccor-

dements soient bien vissés. Ne serrez pas trop les colliers de ser-

rage des tuyaux (15kg de couple).

6 Première utilisation

Quand le dispositif solaire est construit et que les tuyaux sont rac-

cordés à la pompe à filtre et à la piscine, ouvrez l’arrivée d’eau et

assurez-vous que l’eau coule par le tuyau. Allumez ensuite le sys-

tème de filtre. Des bulles vont sortir de l’embout dans la piscine. Ce-

ci provient du fait que l’air est poussé hors du tapis solaire. Si cela

devait durer plus de 2 à 3 minutes, vérifiez l’étanchéité de votre ins-

tallation.

Remarque : couvrez votre piscine la nuit pour éviter des pertes de

chaleur.

7 Résolution de problèmes

Problèmes

Cause/solution

La piscine ne se ré-

chauffe pas.

Assurez-vous que l’eau coule par les

tuyaux.

Y a-t-il eu suffisamment de soleil ?

Utilisez le plus de soleil possible et aug-

mentez la durée de fonctionnement de la

pompe à filtre.

Couvrez votre piscine durant la nuit pour

éviter de perdre de la chaleur.

Plusieurs tapis solaires peuvent être né-

cessaires.

Pas de formation de

bulles au début après

avoir raccordé

l’appareil à la pompe.

Contrôlez le système de filtre et assurez-

vous que l’eau coule depuis la piscine

par la pompe à filtre, puis par le tapis so-

laire et enfin de nouveau par le tuyau de

raccord vers la piscine.

Des bulles sortent de

la conduite retour de la

piscine une fois que la

pompe est allumée.

Vérifiez que les tuyaux de raccordement

ne soient pas abîmés.

Contrôlez les colliers de serrage des

tuyaux, qui doivent être suffisamment

serrés.

Fuite d’eau.

Vérifiez les joints dans le système de

conduit.

Contrôlez les colliers de serrage de tuyau

qui doivent être suffisamment serrés.

Vérifiez que les tuyaux de raccord ne

soient pas déchirés.

8 Gestion des services

Pour des renseignements techniques, des pièces manquantes ou en

cas de réclamation veuillez vous adresser directement à notre ser-

vice client :

Steinbach VertriebsgmbH,

Aistingerstrasse 2, 4311 Schwertberg, Autriche

Tél. pour l’Autriche : (0820) 200 100 106

(0,145€ par minute depuis tous les réseaux)

Tél. pour l’Allemagne : (0180) 5 405 100 106 (0,14€ par min. de-

puis un fixe, 0,42€ / min. pour un mobile maximum)

FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0

e-mail: service@steinbach.at

www.steinbach.at

Grand angle :

raccorder avec la ba-

gue d‘étanchéité,

insérer l‘extrémité et

tourner jusqu’à ce que

ce soit fixé.

Petit angle :

raccorder avec la bague

d‘étanchéité, insérer

l‘extrémité et tourner

jusqu’à ce que ce soit

fixé.

Speedsolar Panello Solare | 2013_V1

Pagina 8 di 27

Misure di sicurezza

Leggere attentamente questo manuale d’istruzioni prima di met-

tere in funzione il prodotto.

Attenzione: La mancata osservanza del manuale d’istruzioni e

delle misure di sicurezza può danneggiare il dispositivo o cau-

sare lesioni fisiche alle persone.

Leggere il manuale d’istruzioni e i seguenti consigli.

Non lasciare che i bambini maneggino questo dispositivo.

Disattivare sempre il sistema di filtraggio quando maneggiate il

vostro pannello solare.

Non posizionare il dispositivo troppo vicino alla piscina (man-

tenere una discreta distanza di sicurezza).

Non utilizzare alcun lubrificante a base di petrolio. Il petrolio cor-

rode i componenti in plastica del prodotto.

Questo dispositivo non è adatto all’uso da parte di persone

(compresi i bambini) con capacità fisiche, sensoriali o mentali ri-

dotte o con esperienza e conoscenza limitate, a meno che

queste non siano sorvegliate da una persona responsabile della

loro sicurezza o che abbia impartito loro le corrette istruzioni per

l’uso del dispositivo.

I bambini devono essere sorvegliati per garantire che non gi-

ochino con il dispositivo.

1 Informazioni generali

1.1.1 Requisiti per l’installazione di un pannello solare

Il pannello solare che avete acquistato è stato progettato per l’uso su

piscine interrate e piscine fuori terra ed è facile da installare e ma-

neggiare. Il manuale di installazione si basa sui seguenti requisiti:

7) Possedete una piscina montata a regola d’arte e riempita di ac-

qua.

8) La vostra piscina dispone di un sistema di filtraggio.

9) Disponete dei tubi di collegamento necessari per il rifornimento

di acqua alla piscina e al sistema di filtraggio. (32 mm Ø o 38

mm Ø)

Questi sono i requisiti necessari affinché il pannello solare, una volta

installato e collegato alla pompa di filtraggio, possa fornire acqua at-

traverso le camere solari.

1.1.2 Funzionamento

Non appena il dispositivo è installato viene collegato tra il sistema di

filtraggio e la vostra piscina tramite i due tubi di collegamento. Il tubo

di collegamento trasporta l’acqua fredda proveniente dal vostro im-

pianto di filtraggio nelle camere solari del vostro pannello solare. Lì

viene riscaldata dall’energia solare ed infine trasportata nella piscina

attraverso il secondo tubo.

Il riscaldamento dell’acqua dipende dai seguenti fattori: volume del

flusso d’acqua e irradiazione solare.

Il sistema di riscaldamento solare funziona in maniera efficace solo

attraverso l’irradiazione solare. Può restare collegato alla pompa an-

che in caso di maltempo poiché la perdita di pressione causata

all’interno della pompa è minima.

1.1.3 Strumenti e accessori necessari

Per il montaggio sono necessari i seguenti strumenti che però non

sono inclusi nel kit:

Cacciavite a croce

Cacciavite piatto

Lubrificante a base di silicone

1.1.4 Il luogo ideale per il vostro pannello solare

Il vostro pannello solare necessita di un luogo che riceve molta luce

solare.

Non posizionare mai il pannello solare sulla superficie dell’acqua

della vostra piscina.

Mantenere una certa distanza dalla piscina (distanza di sicurez-

za).

Il pannello solare deve essere disposto in modo da ricevere la

massima irradiazione solare possibile.

1.1.5 Utilizzo di più pannelli solari

Non collegare mai diversi pannelli solari direttamente al tubo di ri-

torno. Gli eventuali danni che potrebbero insorgere non sono coperti

da garanzia.

Per installare più elementi riscaldanti sono necessari una valvola a

sfera a 3 vie e un connettore a T (non compresi nella spedizione ma

da acquistare facoltativamente con il numero di articolo 00-60045

Bypass-Set). Il tubo di collegamento necessario deve avere un di-

ametro di 38 mm. (Figura 1)

1.1.6 Manutenzione del prodotto

Il pannello solare non deve essere esposto a climi freddi. Prima della

prima gelata o al termine della stagione estiva il pannello solare

deve essere riposto in un luogo a riparo dal gelo.

1.1.7 In inverno

Far defluire tutta l’acqua dal pannello solare chiudendo le tubature.

Durante l’inverno conservare il dispositivo in un luogo a riparo dal

gelo. Rimuovere i tubi di ritorno della piscina.

Assicurarsi che non vi sia acqua all'interno del dispositivo poiché

questa potrebbe congelare. L’acqua ghiacciata si espande e può

così danneggiare le camere solari.

2 Dati tecnici

2.1.1 Dati tecnici

Misure: 3,0 x 0,7 m (art. 00-49120) / 6,0 x 0,7 m (art. 00-49123)

Peso: ca. 6 kg (art. 00-49120) e ca. 10 kg (art. 00-49123)

Pressione massima 1 bar a 20 °C

Flusso d‘acqua min. 2.000 l/h; max. 10.000 l/h

2.1.2 Capacità di riscaldamento

Modello: 0,7 x 3,0 m per piscine fuori terra fino a max. 12 m³ di vol-

ume d’acqua

Modello: 0,7 x 6,0 m per piscine fuori terra fino a max. 20 m³ di vol-

ume d‘acqua

Nota: il collegamento di più elementi richiede un kit Bypass ag-

giuntivo (non compreso nella spedizione).

3 Elenco dei componenti –lista

delle parti di ricambio

(figura 5)

4 Istruzioni di installazione

4.1.1 Guida per il montaggio

Le illustrazioni riportate sono un aiuto per collegare correttamente

gli elementi riscaldanti alla vostra piscina:

19) Per installare l’impianto a energia solare sono necessari

due tubi per piscina (non compresi nella spedizione): uno

Speedsolar Panello Solare | 2013_V1

Pagina 9 di 27

per collegare l’impianto di filtraggio e il pannello solare e

uno di ritorno per collegare il pannello solare alla piscina.

20) Posizionare l’impianto a energia solare in modo da gar-

antire la massima irradiazione solare (min. 6 ore al gior-

no). Attenzione: se l’impianto di filtraggio viene attivato du-

rante la notte c’è il rischio che la piscina con l’impianto so-

lare si raffreddi.

21) Prima di installare l’impianto a energia solare esporlo per

un’ora alla luce solare. Collegare quindi i due collegamen-

ti ad angolo e le calotte terminali secondo lo schema

elettrico.

22) Azionare la pompa. Se il pannello solare si raffredda non-

ostante l’irradiazione solare significa che l’installazione è

avvenuta correttamente.

23) I pannelli solari vengono spesso installati sui tetti. Anche

se siete esperti nel lavoro di installazione sui tetti, si con-

siglia vivamente di fare installare i pannelli da un esperto.

Per evitare pericoli prestare sempre attenzione alle norme

di sicurezza durante l’installazione dell’impianto solare su

tetti o su strutture sopraelevate.

24) Se l’impianto solare viene installato a terra fare attenzione

a posizionarlo in modo che i bambini non abbiano la pos-

sibilità di accedere alla piscina.

Possibilità di collegamento: (figura 2)

Quando si collega il tubo principale all’angolo, utilizzare

sempre una guarnizione. Ruotare il collegamento ad

angolo fino a fissarlo correttamente (vedi figura).

Montaggio del collegamento ad angolo piccolo: (figura 3)

Montaggio del collegamento ad angolo grande: (figura 4)

7) Per le calotte terminali procedere come per i collegamenti ad

angolo.

8) È necessario rispettare attentamente lo schema elettrico altri-

menti non sarà indicata alcuna funzione e i pannelli solari po-

trebbero subire dei danni non coperti da garanzia.

9) Prima di installare l’impianto solare leggere attentamente le

istruzioni.

Collocare il pannello solare in un luogo assolato, mantenendo però

una certa distanza di sicurezza dalla piscina.

Disporre il pannello solare sempre in direzione SUD. Assicurarsi che

l’irradiazione solare non sia impedita da piante o altri ostacoli. (Ri-

cordarsi che la luce solare cambia dalla mattina alla sera)

Assicurarsi che tutti i cavi di collegamento e i tubi non presentino

perdite e che non siano piegati o attorcigliati. Se i tubi presentano

delle perdite controllare che le guarnizioni siano posizionate corret-

tamente su tutti i componenti e che i collegamenti siano bene avvita-

ti. Non stringere troppo gli anelli di serraggio (15kg di coppia di ser-

raggio).

5 Primo utilizzo

Una volta che il pannello solare è stato installato e i tubi sono stati

collegati alla pompa di filtraggio e alla piscina, aprire il flusso di ac-

qua e assicurarsi che l’acqua scorra attraverso il tubo. Infine

azionare il sistema di filtraggio. Dall’erogatore fuoriescono in piscina

delle bolle d’aria. Ciò accade perché l’aria viene spinta fuori dal pan-

nello solare. Se tale processo dura più di 2 o 3 minuti controllare che

non vi siano perdite.

Nota: Coprire la piscina durante la notte per prevenire perdite di

calore.

6 Risoluzione dei problemi

Problemi

Causa/Soluzione

La piscina non si

riscalda.

Assicurarsi che l’acqua scorra corretta-

mente attraverso i tubi.

C’è stato abbastanza sole?

Sfruttare al massimo l’irradiazione solare

e aumentare il tempo di esecuzione della

pompa di filtraggio.

Coprire la piscina durante la notte per

prevenire perdite di calore.

Probabilmente sono necessari più pan-

nelli solari.

Nessun gorgoglio dopo

che il dispositivo è

stato collegato alla

pompa.

Controllare il sistema di filtraggio ed as-

sicurarsi che l’acqua dalla piscina passi

attraverso la pompa di filtraggio, quindi

attraverso il pannello solare ed infine

torni in piscina attraverso il tubo di

collegamento.

Dopo che la pompa è

stata azionata dal tubo

di ritorno della piscina

fuoriescono delle bolle

d’aria.

Controllare che i tubi di collegamento non

presentino eventuali danni.

Controllare che i morsetti dei tubi siano

stati stretti a sufficienza.

Perdita d‘acqua.

Controllare le guarnizioni nel sistema di

tubazioni.

Controllare che i morsetti dei tubi siano

stati stretti a sufficienza.

Controllare che i tubi di collegamento non

siano lacerati.

7 Servizio clienti

Per informazioni tecniche, in caso di parti mancanti o in caso di

reclamo rivolgersi direttamente al nostro servizio clienti:

Steinbach VertriebsgmbH,

Aistingerstrasse 2, 4311 Schwertberg, Austria

Tel. per l‘Austria: (0820) 200 100 106

(0,145€ al minuto da tutte le reti)

Tel. per la Germania: (0180) 5 405 100 106 (0,14€ al minuto da

rete fissa, dai telefoni cellulari max. 0,42€ / min.)

FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0

e-mail: service@steinbach.at

www.steinbach.at

Speedsolar Bazenska solarna mata | 2013_V1

Stran 10 od 27

Varnostni napotki

Preden začnete uporabljati izdelek, dobro preberite ta navodila.

Pozor: Če se ne boste natančno držali navodil za uporabo in

varnostnih navodil, lahko pride do okvare izdelka ali celo do

telesnih poškodb.

Preberite navodila za uporabo in vse navedene napotke.

Ne dovolite, da bi se otroci igrali s tem izdelkom.

Kadar delate s solarno mato, vedno izključite filtrirni sistem.

Ne postavite naprave preblizu bazena (pustite dovolj varnostne

razdalje).

Ne uporabljajte maziv, ki so na bazi petroleja. Petrolej razjeda

plastične sestavne dele izdelka.

Ta naprava ni narejena tako, da bi jo lahko uporabljale osebe

(vključno otroci) z omejenimi psihičnimi, čutnimi ali duševnimi

sposobnostmi, ali s pomanjkljivimi izkušnjami in/ali s

pomanjkljivim znanjem. Take osebe naj bodo pod nadzorom za

to odgovorne osebe ali naj od nje dobijo napotke, kako se lahko

izdelek uporablja.

Otroke je treba nadzirati, da se nikakor ne bi igrali z napravo.

1 Splošne informacije

1.1.1 Namen namestitve solarne mate

Solarna mata, ki ste jo kupili, je primerna za vkopane in

prostostoječe bazene, je enostavna za namestitev in za uporabo.

Navodilo za uporabo temelji na naslednjih pogojih:

10) Da ste lastnik bazena, ki je v celoti postavljen in napolnjen z

vodo.

11) Da ima vaš bazen filtrirni sistem.

12) Da razpolagate s potrebnimi povezovalnimi cevmi, s katerimi

oskrbujete bazen in filtrirni sistem z vodo (32 mm Ø ali 38 mm

Ø).

Če so izpolnjeni ti pogoji, potem lahko voda kroži skozi solarno

mato, ki je priključena na filtrirno črpalko.

1.1.2 Način delovanja

Ko napravo namestite, jo povežite s cevmi, ki povezujejo vaš filtrirni

sistem z bazenom. Priključna cev dovaja hladno vodo, ki prihaja iz

filtrirne naprave v solarne celice vaše solarne mate. Tam se s

pomočjo sončne energije ogreje in potem skozi drugo povezovalno

cev teče proti bazenu.

Ogrevanje vode je odvisno od naslednjih pogojev: količine pretoka in

jakosti sonca.

Solarno ogrevanje deluje učinkovito samo pri sončnem sevanju. Ob

slabem vremenu lahko ostane priključeno na črpalko, saj minimalno

vpliva na izgubo pritiska črpalke.

1.1.3 Orodje in pribor, ki ga potrebujete

Za postavitev boste potrebovali naslednje orodje, ki pa ni priloženo

izdelku:

križni izvijač

navadni izvijač za zarezo

mazivo na bazi silikona

1.1.4 Idealni prostor za vašo solarno mato

Vaša solarna mata potrebuje prostor, kjer je čim več sonca.

Nikoli je ne postavite višje od vodne gladine vašega bazena.

Postavite jo v primerni razdalji od bazena (pustite dovolj

varnostne razdalje)

Solarna mata naj bo postavljena tako, da bo prejela čim več

sončnega sevanja.

1.1.5 Povezovanje več solarnih mat

Nikoli ne postavite več solarnih mat naravnost na povratni vod.

Garancija ne pokriva škode, ki bi ob tem nastala.

Če bi želeli združiti več ogrevnih elementov, potrebujete za to tri

potno kroglično pipo in en T kos (ki niso vključeni v komplet).

Dodatno jih lahko naročite pod št.artikla 00-60045 kot Bypass-Set.

Cev, ki jo boste potrebovali, mora imeti premer 38 mm (slika 1).

1.1.6 Vzdrževanje

Solarna mata ne sme biti izpostavljena zimskim razmeram. Pred

prvo zmrzaljo, še bolje pa na koncu kopalne sezone, jo morate

shraniti v prostoru, kjer nikakor ne zmrzuje.

1.1.7 Prezimovanje

Potem, ko izključite vse cevi, morate iztisniti iz solarne mate vso

vodo. Napravo prezimite v prostoru, kjer ne zmrzuje.

Prepričajte se, da v napravi ni več vode, ker bi ta lahko zmrznila.

Zmrznjena voda/led ima večjo prostornino in lahko poškoduje

solarne celice.

2 Tehnični podatki

2.1.1 Tehnični podatki

Mere: 3,0 x 0,7 m (art. 00-49120) / 6,0 x 0,7 m (art. 00-49123)

Teža: cca. 6 kg (art. 00-49120) oziroma cca. 10 kg (art. 00-

49123)

Največji pritisk: 1 bar pri 20 °C

Pretok vode najmanj 2.000 l/h; največ 10.000 l/h

2.1.2 Učinkovitost ogrevanja

Model: 0,7 x 3,0 m za prostostoječe bazene do največ 12 m³ vode

Model: 0,7 x 6,0 m za prostostoječe bazene do največ 20 m³ vode

Napotek: Povezovanje več solarnih mat zahteva dodatni pribor -

Bypass-Kit (ni v kompletu).

3 Seznam delov –Seznam

nadomestnih delov

(slika 5)

4 Napotki za postavitev

4.1.1 Navodilo za postavitev

Skice, ki so navedene spodaj, vam bodo pomagale, da boste

pravilno priključili grelne elemente na vaš bazen.

25) Za montiranje solarne naprave potrebujete dve cevi za

bazene (nista v kompletu): eno cev za povezavo med

filtrirno napravo in solarno mato in eno cev kot povratni

vod nazaj v bazen.

Speedsolar Bazenska solarna mata | 2013_V1

Stran 11 od 27

26) Solarno napravo postavite tako, da bo izpostavljena

največji možni količini sončnega sevanja (najmanj 6 ur

dnevno). Pozor: Če vključite filtrirno napravo ponoči, se

lahko zgodi, da boste preko solarne naprave bazen

ohlajali.

27) Preden namestite solarno napravo, jo pustite ležati na

soncu vsaj eno uro. Potem pritrdite obe kotna loka in

zaključni kapi tako, kot je narisano na načrtu.

28) Vključite črpalko. Če je solarna mata, kljub sončnemu

sevanju, hladna, potem ste naredili vse, kot je treba.

29) Solarne mate pogosto montirajo na strehe. Tudi, če ste

dovolj spretni za dela na strehi, je vseeno priporočljivo, da

montažo solarne mate prepustite strokovnjaku. Kadar

montirate solarno napravo na strehi ali na drugih

dvignjenih objektih, se držite varnostnih navodil.

30) Kadar solarno napravo montirate na tleh, pazite, da jo

namestite tako, da otroci nimajo možnosti, priti do bazena.

Možnost priključevanja: (slika 2)

Ko povežete glavno cev z lokom, morate obvezno

uporabiti tesnilo (tesnilni obroček). Vrtite povezovalni

lok dokler ni dobro pritrjen (glej slike)

Montaža manjšega povezovalnega loka: (slika 3)

Montaža večjega povezovalnega loka: (slika 4)

10) Ob montaži zaključnih kap postopajte enako, kot pri montaži

lokov.

11) Obvezno delajte točno po načrtu za priključitev, ker drugače

naprava ne bo delovala. Garancija ne velja, če bi zaradi

napačne montaže prišlo do škode na solarni napravi.

12) Preden začnete z inštalacijo, pozorne preberite navodila.

Solarno mato namestite na sončnem mestu, vendar primerno

oddaljeno od bazena.

Solarno mato postavite tako, da vedno gleda proti jugu. Prepričajte

se tudi, da ne bi rastline, drevesa in druge visoke ovire motile

sončnega sevanja. Bodite pozorni tudi na to, da se tekom dneva

smer sončnega sevanja spreminja.

Prepričajte se tudi, da vse cevne povezave tesnijo in da cevi niso

prepognjene ali močno zakrivljene. Če cevi ne tesnijo dobro,

preverite najprej pri vseh stikih, da tesnila dobro nasedajo in da so

priključki tesno priviti. Objemk ne privijte premočno (15 kg vrtilnega

momenta).

5 Prva uporaba

Ko je solarna naprava nameščena in so cevi povezane s filtrirno

črpalko in z bazenom, odprite dotok vode in poskrbite, da bo voda

tekla skozi cevi. Potem vključite še filtrirni sistem. Iz dovodne šobe

se bodo začeli dvigati zračni mehurčki. To se dogaja zato, ker voda

iztiska zrak iz solarne mate. Če se to dogaja več kot 2 – 3 minute, je

treba preveriti tesnjenje.

Nasvet: Ponoči bazen pokrijte, da boste preprečili ohlajevanje vode.

6 Odpravljanje napak pri delovanju

Težava

Vzrok/Rešitev

Bazen se ne ogreva.

Prepričajte se, da voda teče skozi cevi.

Ali je bilo dovolj sonca?

Izkoristite po možnosti čim več sončnega

sevanja in naj črpalka dela dalj časa.

Ponoči prekrijte bazen, da boste

zmanjšali toplotne izgube.

Možno je tudi, da potrebujete več

solarnih mat.

Ni brbotanja, ko

priključite napravo na

črpalko.

Preverite delovanje filtrirnega sistema in

se prepričajte, da teče voda iz bazena

skozi filtrirno črpalko, potem skozi

solarno mato in končno skozi

povezovalno cev, nazaj v bazen.

Iz bazenskega

povratnega voda

prihajajo zračni

mehurčki, potem ko

vklopite črpalko.

Preverite povezovalne cevi, da niso

morda poškodovane.

Preverite, da so objemke na ceveh dovolj

dobro pritrjene.

Voda izteka

Preverite vsa tesnila v napeljavi.

Preverite, da so objemke na ceveh

dovolj dobro pritrjene.

Preverite povezovalne cevi, da niso

morda poškodovane.

7 Opravljanje servisa

Za tehnične napotke, če manjkajo deli ali v primeru reklamacije, se

obrnite naravnost na našo servisno službo:

Steinbach VertriebsgmbH,

Aistingerstrasse 2, 4311 Schwertberg, Österreich

Tel. za Avstrijo: (0820) 200 100 106

(0,145€ na minute iz vseh omrežij)

Tel. za Nemčijo: (0180) 5 405 100 106 (0,14€ na min. iz fiksnega

omrežja, iz mobilnega omrežja največ 0,42€ / min.)

FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0

e-mail: service@steinbach.at

www.steinbach.at

Večji lok:

Vstavite tesnilo, potem

vstavite ločni zaključek

in ga vrtite toliko časa,

da drži.

Manjši lok:

Vstavite tesnilo, potem

vstavite ločni zaključek

in ga vrtite toliko časa,

da drži.

Speedsolar panou solar pentru piscină | 2013_V1

Pagina 12 di

Indicaţii de siguranţă

Înainte de a utiliza produsul, citiţi cu atenţie aceste instrucţiuni

de utilizare.

Atenţie: dacă nu respectaţi cu stricteţe instrucţiunile noastre de

utilizare sau indicaţiile de siguranţă, se poate deteriorar pro-

dusul sau se pot accidenta persoane.

Citiţi instrucţiunile de utilizare şi indicaţiile menţionate.

Nu lăsaţi produsul la îndemâna copiilor.

Opriţi întotdeauna sistemul de filtrare, atunci când lucraţi cu

panoul solar.

Nu poziţionaţi aparatul prea aproape de piscină (distanţă de sig-

uranţă suficientă).

Nu folosiţi lubrifianţi pe bază de petrol. Petrolul atacă componen-

tele din plastic ale produsului.

Acest aparat nu este destinat utilizării de către persoane (inclu-

siv copii) cu capacităţi fizice, senzoriale sau mentale reduse sau

fără experienţă şi/sau cunoştinţe doar dacă, sunt supravegheate

de către o persoană responsabilă de aceştia sau au primit in-

strucţiuni pentru folosirea aparatului.

Copii trebuie supravegheaţi, pentru a nu se juca cu aparatul.

1 Informaţii generale

1.1.1 Condiţii pentru instalarea panoului solar

Panoul solar, achiziţionat de dvs. este pentru piscine subterane şi

supraterane şi este simplu de instalat şi manipulat. Instrucţiunile de

instalare se bazează pe următoarele condiţii:

13) deţineţi o piscină care este complet montată şi umplută cu

apă.

14) Piscina dvs. deţine un sistem de filtrare.

15) Deţineţi îmbinările cu furtunuri necesare pentru a alimenta pi-

scina şi sistemul de filtrare cu apă. (32 mm Ø sau 38 mm Ø)

Acestea sunt condiţii ca panoul solar să poată transporta apă prin

celulele solare, atunci când este instalat şi complet racordat la

pompa de filtrare.

1.1.2 Mod de funcţionare

Odată ce aparatul este instalat, se racordează prin intermediul am-

belor îmbinări cu furtunuri între sistemul dvs. de filtrare şi piscină.

Furtunul de racordare transportă apa rece de la instalaţia de filtrare

în celulele solare ale panoului solar. Acolo apa este încălzită cu en-

ergie solară şi apoi transportată prin al doilea furtun de îmbinare la

piscină.

Încălzirea apei este dependentă de următorii factori: debit şi radiaţia

solară.

Încălzirea solară funcţionează eficient doar la radiaţie solară. Panoul

poate rămâne racordat la pompă şi pe timp înnorat, deoarece cau-

zează doar o scădere redusă de presiune la pompă.

1.1.3 Unelte şi accesorii necesare

Aceste unelte sunt necesare pentru montare, dar nu sunt cuprinse în

set:

şurubelniţă în cruce

şurubelniţă crestată

lubrifiant pe bază de silicon

1.1.4 Locul ideal pentru panoul dvs. solar

Panoul solar necesită un loc cu foarte multă lumină solară.

Nu amplasaţi niciodată panoul solar deasupra nivelului apei din

piscină.

Păstraţi o anumită distanţă faţă de piscină (respectaţi distanţa de

siguranţă).

Panoul solar se amplasează în aşa fel, încât să se obţină o

radiaţie solară maximă posibilă.

1.1.5 Îmbinarea mai multor panouri solare

Nu instalaţi niciodată mai multe panouri solare în ţeava de retur.

Daunele cauzate de aceasta nu sunt cuprinse în garanţie.

Pentru a îmbina mai multe elemente de încălzire necesitaţi un robi-

net cu bilă cu 3 căi şi o piesă T (nu sunt cuprinse în pachetul de li-

vrare, dar se pot achiziţiona opţional la numărul de articol 00-60045 -

set bypass). Furtunul de îmbinare necesar aici trebuie să aibă un

diametru de 38 mm. (imagine 1)

1.1.6 Întreţinere produs

Panoul solar nu are voie să fie expus anotimpului rece. Înainte de

îngheţ sau la sfârşitul sezonului cald panoul solar trebuie depozitat

la un loc protejat de îngheţ.

1.1.7 Depozitare pe timp de iarnă

Evacuaţi toată apa din panoul solar prin închiderea ţevilor. Depozitaţi

aparatul pe timp de iarnă la un loc ferit de îngheţ. Înlăturaţi ţevile de

retur ale piscinei.

Asiguraţi să nu se afle apă în interiorul aparatului, deoarece aceasta

poate îngheţa. Apa îngheţată se extinde, astfel celulele solare se pot

deteriora.

2 Specificaţii tehnice

2.1.1 Specificaţii tehnice

Dimensiuni: 3,0 x 0,7 m (art. 00-49120) / 6,0 x 0,7 m (art. 00-

49123)

Greutate: cca. 6 kg (art. 00-49120) resp. cca. 10 kg (art. 00-

49123)

Presiune maximă 1 bar la 20 °C

Debit de apă min. 2.000 l/h; max. 10.000 l/h

2.1.2 Putere de încălzire

Model: 0,7 x 3,0 m pentru piscine supraterane cu până la max. 12

m³ volum de apă

Model: 0,7 x 6,0 m pentru piscine supraterane cu până la max. 20

m³ volum de apă

Indicaţie: îmbinarea mai multor elemente necesită un kit bypass

corespunzător (nu este cuprins în pachetul de livrare).

3 Listă componente – Listă

piese de schimb

(imagine 5)

4 Instrucţiuni de instalare

4.1.1 Instrucţiune de montaj

Schiţele anexate vă ajută la racordarea corectă a elementelor de

încălzire la piscină:

31) pentru montarea instalaţiei solare se necesită două fur-

tunuri de piscină (nu sunt cuprinse în pachetul de livrare):

unul pentru îmbinarea între instalaţia de filtrare şi panoul

solar şi unul pentru retur de la panoul solar la piscină.

32) Amplasaţi panoul solar, astfel încât să se asigure o radi-

aţie solară maximă (min. 6 ore pe zi). Atenţie: dacă porniţi

Speedsolar panou solar pentru piscină | 2013_V1

Pagina 13 di

instalaţia de filtrare în timpul nopţii, apa din piscină şi in-

stalaţia solară se pot răci.

33) Înainte de a monta instalaţia solară, lăsaţi-o să stea o oră

la soare. Apoi racordaţi cele două îmbinări în colţ şi

capacele finale conform schemei de racordare.

34) Porniţi pompa. Dacă panoul solar se răceşte în ciua

radiaţiei solare, totul a fost instalat corect.

35) Panourile solare se instalează deseori pe acoperişuri.

Chiar dacă sunteţi familiarizat cu munca pe acoperişuri, se

recomandă instalarea panourilor de către un specialist.

Atunci când se montează instalaţia solară pe acoperişuri

sau structuri mai înalte, aveţi grijă să se respecte directi-

vele de siguranţă, pentru a preveni pericolele.

36) Dacă montaţi instalaţia solară pe sol, aveţi grijă să o am-

plasaţi în aşa fel, încât copii să nu aibă posibilitatea de a

ajunge în piscină.

Posibilităţi de racordare: (imagine 2)

Atunci când îmbinaţi ţeava principală şi colţurile, trebuie

să folosiţi câte un inel de etanşare. Rotiţi îmbinarea în

colţ până s-a fixat corect (a se vedea imaginile).

Montajul îmbinării în colţ mici: (imagine 3)

Montajul îmbinării în colţ mare: (imagine 4)

13) La capacele finale procedaţi ca la îmbinările în colţ.

14) Trebuie să respectaţi obligatoriu schema de racordare, deoa-

rece în caz contrar nu se asigură funcţionarea respectiv se pot

deteriora panourile solare şi aceasta nu este cuprins în garanţie.

15) Înainte de montarea instalaţiei solare citiţi cu atenţie instrucţiu-

nile.

Amplasaţi panoul solar într-un loc însorit, însă păstraţi o distanţă mi-

nimă faţă de piscină.

Amplasaţi panoul solar întotdeaună către SUD. Asiguraţi-vă ca

radiaţia solară să nu fie împiedicată de plante sau alte obstacole.

(Aveţi în vedere faptul că, radiaţia solară se modifică de dimineaţa

până seara).

Asiguraţi-vă că, toate îmbinările cu furtunuri sunt etanşe şi furtunurile

nu sunt îndoite sau puternic încovoiate. Dacă furtunurile nu sunt

etanşe, verificaţi dacă la toate componentele inelele de etanşare

sunt corect fixate şi racordurile sunt bine înşurubate. Nu strângeţi

bridele de furtunuri prea tare (cuplu 15kg).

5 Prima utilizare

Odată ce instalaţia solară este montată şi furtunurile sunt racordate

la pompa de filtrare şi piscină, deschideţi alimentarea cu apă şi asi-

guraţi ca apa să treacă prin furtun. Apoi porniţi sistemul de filtrare.

Se vor ridica bule de aer din duza de admisie din piscină. Aceasta

se întâmplă pentru că aerul este împins din panoul solar. Dacă ace-

asta durează mai mult decât 2 - 3 minute, verificaţi etanşeitatea in-

stalaţiei.

Indicaţie: acoperiţi piscina în timpul nopţii pentru a împiedica

pierderile de căldură.

6 Remedierea defecţiunilor

Defecţiuni

Cauză/remediere

Piscina nu este

încălzită.

Asiguraţi ca apa să curgă prin furtunuri.

A fost sufiecient soare?

Utilizaţi radiaţia maximă posibilă solară şi

măriţi durata de funcţionare a pompei de

filtrare.

Acoperiţi piscina în timpul nopţii, pentru a

preveni pierderile de căldură.

Este posibil să fie necesare mai multe

panouri solare.

Nu apar bule după ce

aparatul a fost racordat

la pompă.

Controlaţi sistemul de filtrare şi asiguraţi

să curgă apa de la piscină prin pompa

de filtrare, apoi prin panoul solar şi după

aceea prin furtunul de îmbinare înapoi la

piscină.

Apar bule de aer din

returul piscinei după ce

a fost pornită pompa.

Verificaţi dacă furtunurile de îmbinare

prezintă deteriorări.

Controlaţi dacă bridele de furtunuri au

fost suficient de strânse.

Se scurge apă.

Verificaţi garniturile de etanşare din tubu-

latură.

Controlaţi dacă bridele de furtunuri au

fost suficient de strânse.

Verificaţi dacă, furtunurile de îmbinare

sunt rupte.

7 Desfăşurare service

Pentru informaţii tehnice, componente lipsă sau reclamaţii adresaţi-

vă service-ului nostru pentru clienţi:

Steinbach VertriebsgmbH,

Aistingerstrasse 2, 4311 Schwertberg, Österreich

Tel. pentru Austria: (0820) 200 100 106

(0,145€ pe minut din toate reţelele)

Tel. pentru Germania: (0180) 5 405 100 106 (0,14€ pe min. din

reţeaua fixă, reţea mobilă max. 0,42€ / min.)

FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0

e-mail: service@steinbach.at

www.steinbach.at

Colţ mare:

se îmbină cu inelul de

etanşare, se introduce

capătul şi se înşuru-

bează până se fixează.

Colţ mic:

se îmbină cu inelul de

etanşare, se introduce

capătul şi se înşuru-

bează până se fixează.

Speedsolar solarnich panelu | 2013_V1

Strana 14 z 27

Návod k obsluze

Přečtěte si prosím pozorně návod předtím než výrobek uvedete

do provozu.

Pozor: Pokud se nebude řídit těmito bezpečnostními pokyny,

může to vést k poškození výrobku a nebo k smrtelnému úrazu

Vás a nebo ostaních.

Přečtěte si náod k použití a následující doporučení.

Nenechte děti používat tento přístroj.

Odpojte vždy filtrační systém, pokud se solárním panelem

pracujete.

Instalujte zařízení vždy v bezpečné vzdálenosti od bazenénu.

Nepoužívejte žádná mazadla na bázi ropy, ropa může poškodit

plastové části výrobku.

Tento přístroj není určen pro používání osobami (včetně dětí) s

omezenými fyzickými, smyslovými nebo duševními schopnostmi,

nebo bez patřičných zkušeností a / nebo znalostí, ledaže jsou

pod dohledem osoby odpovědné za jejich bezpečnost nebo

poučeny o tom, jak je zařízení použít.

Děti musí být poučeny o tom, že přístroj nená hračka. Dbejte o

to, aby dítě s přístrojem zbytečně nemanipulovalo.

1 Obecné informace

1.1.1 Požadavky na instalaci solárního panelu

Zakoupili jste solární panel, jež určen pro podzemn a nadzemní

bazény a je snadno instalovatelná a ovladatelná. Instalování

solárního panelu je založeno na následujících podmínkách:

16) Vlastníte bazén, který je naplněn vodou.

17) Váš bazén má vlastní filtrační systém

18) Máte potřebné napojovací hadice a filtrační systém s

prouděním vody (32 mm Ø nebo 38 mm Ø).

Toto jsou podmínky k nainstalování solárního panelu, pokud je

kompletně instalován a pokud je je napojen na filtrační zařízení, tak

aby mohla bez problémů proudi voda.

1.1.2 Provoz

Provozem se rozumí, že je zařízení nainstalováno, je zapojeno mezi

filtrační systém a váš bazén pomocí dvou přípojných hadic. Připojná

hadice k filtraci pomáhá systému přivést vodu k solárního panelu.

Tam je ohřívána sluneční energií a pak prochází znovu přes druhou

spojovací hadici směrem k bazénu.

Ohřátíí vody závisí na následujících faktorech: průtok a sluneční

záření.

Solární ohřev efektivně pracuje pouze v době sluněčního záření.

Solární ohřev můžete nechat zapojen i když je špatné počasí, pokles

tlaku v případě stálého připojení je minimální.

1.1.3 Nástroje a příslušenství

Tyto nástroje jsou potřebné k instalaci, nejsou vak součástí

prodejního balení:

Křížový šroubovák

šroubovák

Mazáni na bazi silikonu

1.1.4 Ideální místo pro váš solární panel

Vas solarni panel potrebuje co nejvice slunecniho svitu.

Nikdy neumistujte solarni panel nad uroven hladiny bazenu..

Dodrzujte bezpecnostni vzdalenost panelu od bazenu..

Solarni panel umistete tak,aby mel co nejvice potrebneho

slunecniho svitu..

1.1.5 Napojeni vice solarnich panelu

Solarni panely musi byt vzdy naisntalovany v privodu od filtrace

smerem k bazenu. Na poskozeni zpusobene spatnou isntalaci se

nevztahuje zaruka.

K zapojeni vice ohrivacu budete potrebovat 3-cestny kohout a T-

spojku (neni soucasti dodavky, ale je mozne ji dodatecne objednat:

Art. Nr. 00-60045 Bypass-Set). Pozadovana spojovaci hadice musi

mit prumer 38 mm. (Obrazek 1)

1.1.6 Pece o vyrobek

Solarni panel nesmi byt vystaven mrazu, na konci sezonu musi byt

vzdy ulozena na suche a mrazuvzdorne misto.

1.1.7 Prezimovani

Ujistete, ze v solarnim panelu nezbyla zadna voda, pokud ano,

odstrante ji. Ulozte solarni panel na mrazuvzdorne a suche misto.

Odpojte pripojne hadice od bazenu..

Ujistete se, ze v kompletne celem zarizeni neni voda. Zmrzla voda

se rozpina a muze poskodit solarni komory..

2 Technicka data

2.1.1 Technicka data

Rozmery: 3,0 x 0,7 m (Art. 00-49120) / 6,0 x 0,7 m (Art. 00-

49123)

Vaha: cca. 6 kg (Art. 00-49120) a cca. 10 kg (Art. 00-49123)

Maximalni tlak 1 bar pri 20 °C

Minimalni prutok vody 2.000 l/h; max. 10.000 l/h

2.1.2 Ohrivani

Model: 0,7 x 3,0 m pro nadzemni bazeny do max.12 m³ objemu vody

Model: 0,7 x 6,0m pro nadzemni bazeny do max. 20 m³objemu vody

Doporuceni: Napojeni vice solarnich panelu vyzaduje by-pass set,

3 Seznam dilu

(Obrazek 5)

4 Navod k instalaci

4.1.1 Montazni navod

Nasledujici obrazky Vam pomuzou spravne napojit solarni panel k

Vasemu bazenu:

37) K pripojeni solarniho panelu jsou nutne dve pripojne

hadice –nejsou soucasti baleni –k pripojeni mezi filtracni

system a solarnim panelem a solarnim panelem a

bazenem.

38) Umistete solarni panel tak, aby mel zajisteno co nejvice

slunecniho svitu (alespin 6hod. denne). Pozor: Pokud

nechate solarni panel zapojen i pres noc, je mozne, ze

solarni system bazen naopak ochladi.

39) Predtim nez nainstalujete, nechte solarni panel lezet

alespon hodinu na slinicku. Pak pripojte dva klouby a

pripojne hadice dle schematu zapojeni.

Speedsolar solarnich panelu | 2013_V1

Strana 15 z 27

40) Zapnete filtraci. Pokud je solarni panel i pres slunecni svit

chladny, je vse v poradku..

41) Solarni panel je casto instalovan do vysky. I presto ze jste

obeznameni s instalaci je lepsi tuto instalaci prenechat

profesionalovi. Aby se zabranilo jakemukoliv nebezpeci,

ujistete se prosim, ze jsou dodrzovany vsechny pokyny

instalace solarniho panelu.

42) Pokud isntalujete solarni panel primo na zem, ujistete se,

ze neni pristupny detem.

Pripojeni: (obrazek 2)

K upevneni kloubu k hadici je vzdy potreba tesnici

krouzek. Ujistete se, ze pripojeni a utesneni pomoci

krouzku bylo provedeno spravne. (viz obrazek).

Zobrazeni montaze maleho kloubu: (Obrazek 3)

Zobrazeni montaze velkeho kloubu: (Obrazek 4)

16) Instalace zakonceji je stejna jako u instalace kloubu.

17) Schema napojeni musi byt vzdy dodrzeno, jinak je omezena

funkce solarniho panelu a muze dojit k jejich poskozeni.Na tato

poskozeni se nevztahuje pravo reklamace.

18) Predtim nez naisntalujete solarni panely, prectete si prosim

peclive navod k pouziti.

Umistete solarni panel na slunecne misto, v bezpecne vzdalenosti

od bazenu. Umistete solarni panel vzdy na jih, Ujistete se, ze solarni

panel neni zastinen stromy ci jinymi predmety, ktere by mohly snizit

vykonnost systemu. Ujistete se, ze vsechny spoje jsou utesnene a

ze pripojne hadice nejsou prekroucene nebo ohnute. Pokud hadice

netesni, ujistete se, ze je pevne utesnena tesnicimi krouzky.

Utahnete utesnujici krouzky. Ujistete se vsak, ze nejsou krouzky

pretazene.

(15kg otaciveho momentu).

5 Spusteni

Pokud je solarni panel nainstalovan a propojen s filtraci a bazenem,

otevrete privod vody a ujistete se, ze voda proteka privodnimi

hadicemi. Pak zapnete filtracni system.Mohou se objevit vzduchove

bubliny a to proto, protoze se uvolnil vzduch v solarnim panelu.Toto

bude trvat dele nez tri minuty, Zkontroluujte tesneni privodnich hadic

Doporuceni: Zakryjte na noc Vas bazen, abyste zamezili tepelnym

ztratam.

6 Reseni problemu

Problem

Pricina/ reseni

Bazen se neohriva

Ujistete se, ze privodnimi hadicemi

proteka voda.

Je dostatecne slunecno?

Zvyste maximalni mozne vyuziti

slunecniho zareni a provozni dobu Vasi

filtrace. Zakryjte Vas bazen pres noc,

abyste predesli tepelnym ztratam.

Moznosti je zapojeni vice solarnich

panelu.

Po spusteni filtrace se

neobjevuji zadne

vzuchove bubliny.

Zkontrolujte filtracni system a ujistete

se,,že voda z bazénu přes filtr čerpadla,

pak přes sluneční podložky a následně

přes spojovací trubky teče zpět do

bazénu.

Vzudchove bubliny se

objevuji pokazde, co

byla filtrace zapnuta.

Ujistete se, ze privodni hadice nemaji

nejake poskozeni.

Zkontrolujte utesneni privodnich hadic.

Unika voda.

Zkontrolujte, zdale neni system poskozen

a voda nekde samovolne neunika..

Zkontrolujte, zdali jsou pripojne hadice

dostatecne utesneny.

Ujistete se, ze pripojne hadice nemaji

trhliny.

7 Servis

Pro dalsi technicke informace, pripominky a stiznosti, kontaktujte

prosim nas zakaznicky servis:

Steinbach VertriebsgmbH,

Aistingerstrasse 2, 4311 Schwertberg, Österreich

Tel. pro Rakousko: (0820) 200 100 106

(0,145€ minuta/vsechny site)

Tel.pro Nemecko: (0180) 5 405 100 106 (0,14€ minuta z pevne

site, mobilni sit max. 0,42€ / Min.)

FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0

e-mail: service@steinbach.at

www.steinbach.at

Velky kloub:

Upevnete tesnicim

krouzkem a otocte az

na doraz.

Maly kloub:

Upevnete tesnicim

krouzkem a otocte az

na doraz.

Speedsolar Solarni panel za bazen | 2013_V1

Stranica 16

od 27

Sigurnosne napomene

Prije nego što proizvod pustite u rad, pažljivo pročitajte ove

upute za rukovanje.

Pozor: Nepridržavanje naših uputa za rukovanje ili

sigurnosnih naputaka može dovesti do šteta na uređaju ili

ozljeda.

Pročitajte upute za rukovanje i navedene naputke.

Nemojte dati djeci da rukuju ovim uređajem.

Prilikom rada na solarnom grijaču uvijek isključite filtarski

sustav.

Uređaj nemojte postavljati preblizu bazena (dovoljan

sigurnosni razmak).

Nemojte koristiti maziva na bazi petroleja. Petrolej štetno

djeluje na plastične elemente proizvoda.

1 Opće informacije

1.1.1 Preduvjeti za montažu solarnog panela

Kupljeni solarni panel namijenjen je za ukopane i montažne bazene i

jednostavan je za montažu i rukovanje. Upute za montažu temelje

se na sljedećim pretpostavkama:

1) Posjedujete bazen koji je potpuno montiran i napunjen vodom.

2) Vaš bazen ima filtarski sustav.

3) Imate potrebna spojna crijeva za punjenje bazena i filtarskog

sustava vodom. (32 mm Ø ili 38 mm Ø)

To su preduvjeti potrebni da bi solarni panel, montiran i kompletno

priključen na filtarsku pumpu, mogao transportirati vodu kroz solarne

ćelije.

1.1.2 Način rada

Montirani uređaj je pomoću oba spojna elementa za crijeva spojen s

filtarskim sustavom i bazenom. Spojno crijevo transportira hladnu

vodu iz filtarskog postrojenja u solarne ćelije Vašeg solarnog panela.

Voda se u ćelijama zagrijava pomoću sunčeve energije i zatim

ponovno kroz drugo spojno crijevo odvodi u smjeru bazena.

Zagrijavanje vode ovisi o sljedećim čimbenicima: količina protoka i

sunčeva svjetlost.

Solarno grijanje učinkovito radi samo uz sunčevu svjetlost. Može

ostati priključeno na pumpu i za lošeg vremena, budući da uzrokuje

samo neznatni gubitak tlaka u pumpi.

1.1.3 Potreban alat i pribor

Za montažu je potreban ovaj alat, međutim nije uključen u komplet:

križni odvijač

plosnati odvijač

mazivo na bazi silikona

1.1.4 Upoznajte se sa svojim bazenom

Prije nego što započnete s montažom solarnog panela, važno je da

se točno upoznate s tehničkim detaljima svog bazena.

Koliko je velik moj bazen?

Kakva spojna crijeva su mi potrebna za spjanje bazena i

filtarskog uređaja (32 mm Ø ili 38 mm Ø)?

Koji spojni elementi za crijeva su mi potrebni (naglavci ili

navojni priključak)?

Na kojem je mjestu sunčevo svjetlo najbolje?

1.1.5 Idealno mjesto za Vaš solarni panel

Solarni panel treba biti postavljen na mjesto sa što više sunčevog

svjetla.

Solarni panel nikad nemojte postavljati iznad razine vode

bazena.

Pridržavajte se određene udaljenosti od bazena

(pridržavanje sigurnosnog razmaka).

Solarni panel je potrebno montirati tako da je osigurano

maksimalno moguće sunčevo svjetlo.

Napomena: Solarni panel potrebno je montirati između filtarskog

sustava (nakon filtriranja vode) i bazena. Solarni panel potrebno je

postaviti iza filtarskog sustava kako bi se spriječio uspor vode.

Prije nego što započnete s montažom solarnog panela, provjerite je

li prekinut odvod i dovod vode.

1.1.6 Spajanje više solarnih panela

Nikad nemojte više solarnih panela montirati izravno u povratni vod.

Štete nastale na taj način nisu obuhvaćene garancijom.

Za povezivanje više grijaćih elemenata potreban vam je 3-smjerni

kuglasti ventil i T-dio (nisu uključeni u opseg isporuke, ali se

opcionalno mogu nabaviti pod br. proizv. 00-60045, komplet

mimovoda). Potrebno spojno crijevo mora biti promjera od 32 ili 38

mm.

Za ostale informacije u svezi s montažom solarnog panela obratite

se našoj službi za korisnike ili se raspitajte u trgovini bazenima u

Vašoj blizini.

1.1.7 Održavanje proizvoda

Solarni panel ne smije se izlagati hladnom vremenu. Prije prvog

mraza ili na kraju sezone bazena, solarni panel mora se uskladištiti

na mjestu sigurnom od smrzavanja.

1.1.8 Prezimljavanje

Ispustite svu vodu iz solarnog panela tako da zatvorite vodove.

Uređaj tijekom zime čuvajte na mjestu sigurnom od smrzavanja.

Uklonite povratne vodove bazena.

Osigurajte da u unutrašnjosti bazena nema vode koja bi se mogla

smrznuti. Smrznuta voda se širi i na taj način može oštetiti solarne

ćelije.

2 Tehnički podaci

2.1.1 Tehnički podaci

dimenzije: 3,0 x 0,7 m (proizv. 00-49120) / 6,0 x 0,7 m

(proizv. 00-49123)

težina: oko 6 kg (proizv. 00-49120) odn. oko 10 kg

(proizv. 00-49123)

maksimalni tlak 1 bar kod 20 °C

protok vode minimalno 2.000 l/h; maksimalno 10.000

l/h

2.1.2 Ogrjevna snaga

Model: 0,7 x 3,0 m za montažne bazene do maks. zapremnine vode

od 12 m³

Model: 0,7 x 6,0 m za montažne bazene do maks. zapremnine vode

od 20 m³

Napomena: Za spajanje više elemenata potreban je dodatni

komplet mimovoda (nije uključen u opseg isporuke).

Speedsolar Solarni panel za bazen | 2013_V1

Stranica 17

od 27

3 Popis dijelova (ilustracija 5)

4 Upute za postavljanje

4.1.1 Upute za montažu

Navedene skice pomažu da se grijaći elementi pravilno spoje na

bazen:

43) Za montažu solarnog uređaja potrebna su dva crijeva za

bazen (nisu uključena u opseg isporuke): jedno crijevo za

spoj između filtarskog uređaja i solarnog panela i drugo

crijevo za spoj od solarnog panela do bazena.

44) Solarni panel postavite tako da je osigurano maksimalno

sunčevo svjetlo (minimalno 6 sati dnevno). Pozor: Ako

filtarski uređaj uključite tijekom noći, može se desiti da

ohladi bazen.

45) Prije nego što montirate solarni uređaj, ostavite ga jedan

sat na suncu. Zatim prema spojnoj shemi spojite dva

kutna spojna elementa i krajnje kapice.

1) Uključite pumpu. Ako je solarni panel unatoč sunčevom

svjetlu hladan, sve je pravilno montirano.

2) Solarni paneli često se montiraju na krovove. Čak i ako se

razumijete u radove na krovovima, preporučuje se da

montažu panela povjerite stručnjaku. Kako biste izbjegli

opasnosti, prilikom montaže solarnih uređaja na krovove ili

povišene konstrukcije pazite na pridržavanje sigurnosnih

smjernica.

3) Ako solarni uređaj montirate na zemlji, pazite na to da ga

postavite tako da djeca ne mogu pasti u bazen.

Povezivanje: (ilustracija 2)

Kod spajanja glavne cijevi i kutnog

spojnog elementa morate upotrijebiti

brtveni prsten. Okrećite kutni spojni

element sve dok nije pravilno učvršćen

(vidi slike).

Montaža malog kutnog spojnog elementa: (ilustracija 3)

Montaža velikog kutnog spojnog elementa: (ilustracija 4)

5) S krajnjim kapicama postupajte na jednaki način kao i

s kutnim spojnim elementima.

6) Potrebno je obvezno se pridržavati spojne sheme jer u

suprotnom nije moguć rad odn. može doći do šteta na

solarnim panelima koje nisu obuhvaćene garancijom.

7) Prije montaže solarnog uređaja, pažljivo pročitajte

upute.

Solarni panel postavite na sunčanom mjestu, ali pridržavajte se

dovoljne minimalne udaljenosti od bazena.

Solarni panel uvijek postavite u smjeru JUGA. Uvjerite se da biljke ili

ostale prepreke ne smetaju sunčevom svjetlu. (Imajte na umu da se

sunčevo svjetlo mijenja od jutra do večeri).

Uvjerite se da su svi spojevi crijeva nepropusni i da crijeva nisu

presavijena ili jako savijena. Ako crijeva propuštaju, provjerite

pravilan dosjed brtvenih prstena na svim dijelovima i jesu li priključci

čvrsto spojeni. Nemojte prejako pritegnuti obujmice crijeva (zakretni

moment 15kg).

5 Prva uporaba

Nakon što je solarni uređaj montiran i crijeva spojena s filtarskom

pumpom i bazenom, otvorite dovod vode i pobrinite se za to da voda

teče kroz crijevo. Zatim uključite filtarski sustav. Mjehurići zraka

izlaze iz ulazne mlaznice u bazen. Do toga dolazi zato što se zrak

istiskuje iz solarnog panela. Ako to traje dulje od 2 - 3 minute,

provjerite je li instalacija nepropusna.

Napomena: Tijekom noći prekrijte bazen kako biste spriječili gubitak

topline.

6 Uklanjanje problema

Problem

Uzrok/rješenje

Bazen se ne zagrijava.

Provjerite, teče li voda kroz crijevo.

Je li bilo dovoljno sunčano?

Iskoristite maksimalno moguće

sunčevo svjetlo i povećajte vrijeme

rada filtarske pumpe.

Prekrijte bazen preko noći kako biste

spriječili gubitak topline.

Možda je potrebno više solarnih

panela.

Nema početnih

mjehurića nakon što je

uređaj priključen na

pumpu.

Prekontrolirajte filtarski sustav i

osigurajte da voda teče od bazena

kroz filtarsku pumpu, zatim kroz

solarni panel i na kraju kroz spojno

crijevo natrag u bazen.

Mjehurići zraka dolaze

iz povratnog toka

bazena nakon što je

pumpa uključena.

Provjerite jesu li spojna crijeva

oštećena.

Prekontrolirajte jesu li crijevne

stezaljke pritegnute dovoljno čvrsto.

Izlazi voda.

Provjerite brtve u sustavu vodova.

Prekontrolirajte jesu li crijevne

stezaljke pritegnute dovoljno čvrsto.

Provjerite ima li pukotina na spojnim

crijevima.

7 Servis

Za tehničke informacije, u slučaju da nedostaju dijelovi ili u slučaju

reklamacije, obratite se direktno našoj službi za korisnike:

Steinbach VertriebsgmbH, Aistingerstrasse 2, 4311

Schwertberg, Österreich

Tel. za Austriju: (0820) 200 100 106 (0,145€ po minuti iz svih

mreža)

Tel. za Njemačku: (0180) 5 405 100 106 (0,14€ po minuti iz fiksne

mreže, za mobilne mreže maks. 0,42€ / min.)

FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0

e-pošta: service@steinbach.at

www.steinbach.at

Veliki kutni element:

spojite pomoću

brtvenog prstena,

umetnite krajnji dio i

okrećite sve dok se ne

zaustavi.

Mali kutni element:

spojite pomoću

brtvenog prstena,

umetnite krajnji dio i

okrećite sve dok se ne

zaustavi.

Speedsolar úszómedence kollektor | 2013_V1

Oldal 18 a 27

Biztonsági előírások

Alaposan olvassa el a használti útmutatót, mielőtt a készüléket

üzembe helyezi.

Figyelem: Amennyiben nem olvassa el az utmutatót, abban az

esetben a készülék meghibásodása léphet fel, vagy személyi

sérülés is bekövetkezhet.

Olvassa el a használai utmiutatót és a hozzá tartozó

előírásokat..

Ne engedje, hogy a gyerekek a készülékkel játszani.

Állítsa le a szűrőberendezést, amennyiben a szolárkollektorral

dolgozik.

A szolárkollekltort helyezze a medencétől távol (megfelelő biz-

tonsági távolság).

Petroleum alapú terméket ne hasznájon súrolószerként.A petro-

leum megtámadja a máanyag alkotórészeket.

A készülék nem alkalmas olyan személyek( beleértve gyerekek)

akik korlátozott fizikai, érzékszervi vagy mentális képességgel

rendelkeznek, nincs megefelelő tapasztalatuk vagy tudásuk a

készülék használatára. Kivétel, ha a használat mellett felelős

személy is gondoskodik a megfelelő használatról.

A gyerekeket tájékoztassa arról, hogy a készülékkel nem lehet

játszani.

1 Általános információ

1.1.1 Bevezetés a szolárkollektor összeszereléséhez

Az ön által választott szolárkollektor süllyesztett és föld felszín felett

telepített medencékhez. Egyszerűen telepíthető és kezelhető, a te-

lepírési útmutató alapján az alábbi feltételekkel:

19) Rendelkezzen medencével, mely vízzel van feltöltve.

20) Rendelkezzen szűrőberendezéssel.

21) Álljon rendelkezésre megfelelő csatlakozó lehetőleg. (32 mm

Ø vagy 38 mm Ø)

Megfelelő feltételek mellett, ha megfelelő szűrőberendezéshez van

csatlakoztatva a kollektor kamrái optimálisan melegítik a vizet..

1.1.2 Működési elv

Amennyiben a készülék telepítésre került a csatlakozókon keresztül,

alkalmas a fürdővíz melegítésére. A hideg víz a kollektoron keresztül

áramolva a kamrákon keresztül melegítik a vizet. Az ellenoldaon pe-

dig a melegített víz visszaáramlik a medencébe

A víz felmelegedése a következő tényezőktől függ:

Átfolyási mennyiség és a megfelelő napsugárzás.

A szolárkollektor csak megfelelő napsugárzás mellett működik.

Rossz idő mellett kapcsolja ki a szivattyút és a készülékeket helyez-

ze kikapcsolt állapotba, amennyiben nem követi az előírásokat a

rendszerben nyomásveszteség léphet fel.

1.1.3 Szükséges szerszámok és kiegészítők

A szereléshez a melléekelt szerszámokra lesz szüksége, mely nem

található meg a csomagban:

Csavarhúzó

Villáskulcs

Szilikonalapú kenőanyag

1.1.4 Szolárkollektor ideális helye

A szolárkollektor ideális helye a napfényes egyneletes besugárzású

hely.

A kollektort minden esetben a vízszint alá telepítse.

Tartston biztonsági távolságot a medence és a szolár kollektor

között.

A kollektort lehetőleg úgy telepítse, hogy a lehető legnagyobb

napsugárzásnak legyen kitéve..

1.1.5 Több kollektor összekapcsolása

Kössön össze több kollektort a visszatérő ágba, ügyeljen a meg-

felelő kivitelezésre. A nem megfelelő szerelésből adódó károkra nem

terjed ki a garancia.

Több kollektor összekapcsolásához szüksége lesz T-idomokra és 3

állású szelepre (az alapcsomag nem tartalmazza, de opcionálisan a

00-60045 cikkszámú Bypass-szett tartalmazza). A szükséges

nyomócső mérete 38mm-es kell legyen. (Kép 1.)

1.1.6 Termék karbantartása

Ne hagyja a kollektort a hűvösebb időszakban kint, a termék nem

fagyálló.A fagykár elkerülése érdekében a fürdőszezon végén a kol-

lektort helyezze fagymentes helyre..

1.1.7 Téliesítés

Engedje le a kollektorból a vizet, ügyeljen arra, hogy a kollektor cel-

láiban ne maradjon víz. Kösse le a kollektort a szűrőberendezésről

és helyezze a készüléket fagymentes helyre( garázs, pince, tároló).

Győződjön meg arról, hogy a készülékből teljesen eltávolította a vi-

zet. A víz megfagyhat a készülékben, amely tönkreteheti a kollektor

celláit, mely visszafordíthatatlan kárt eredményez.

2 Technikai adatok

2.1.1 Technikai adatok

Méretek: 3,0 x 0,7 m (Art. 00-49120) / 6,0 x 0,7 m (Art. 00-

49123)

Súly: kb. 6 kg (Art. 00-49120) bzw. ca. 10 kg (Art. 00-49123)

Maximális nyomás 1 bar bei 20 °C

Vízátáramlás legalább. 2.000 l/h; max. 10.000 l/h

2.1.2 Fűtési teljesítmény

Modell: 0,7 x 3,0 m medencékhez max. 12 m³ űrtartalomig

Modell: 0,7 x 6,0 m medencékhez max. 20 m³ űrtartalomig

Fontos: Több kollektor összekötése esetén javasoljuk Bypass-szett

használatát (nincs benne az alapcsomagban).

3 Alaktrészlista –Tartozéklista

(Abbildung 5)

4 Telepítési útmutató

4.1.1 Szerelési útmutató

A mellékelt vázlatok segítenek Önnek, a medencéhez kapcsolni a

kollektort:

46) A kollektor telepítéséhez 2 db csőre lesz szüksége (az al-

apcsomag nem tartalmazza): az egyik fogja összekötni a

szűrőberendezést a kollektorral, a másik a medencét köti

össze a fűtőegységgel.

47) A kollektor számára olyen helyet biztosítson, ahol hosszú

ideig fogja érni a napsugárzás (legalább 6 óra naponta).

FIGYELEM: Amennyiben szűrőberendezést éjszaka is

üzemelteti, abban az esetben a kollektorban levő víz

lehülhet

48) Mielőtt a kollektort elkezdi összeszerelni, legalább egy

órával a szerelés előtt tegye ki a napra. Majda két könyök

Speedsolar úszómedence kollektor | 2013_V1

Oldal 19 a 27

csatlakozóval csatlakoztassa a kollektort a csöveken

keresztül szűrőberendezéshez és a medencéhez.

49) Kapcsolja be a szivattyút. Ha a szolárkollektor, annak el-

lenére, hogy a napsugárzás megfelelő, a kollektort

szakszerűen telepítette.

50) A szolárkollektorokat gyakran tetőre szerelik fel. Amennyi-

ben a tetőre szerelést választja,abban az esetben kérje ki

szakember segítségét és véleményét. A veszélyforrások

elkerölésének érdekében, tartsa be megfelelő biztonsági

előírásokat, ha a kollektort a tetőre szereli,vegye

figyelembe a tető struktúrális szerkezetét. Lehetőség szer-

int a kollektort a tető legerősebb pontjára szerelje fel, vagy

erősítse meg a tetőt.

51) Amennyiben a kollektort a medence melé a földre helyezi

el, ügyeljen arra, hogy a gyerekek ne játszanak a készü-

lékkel, vagy ne használják játszó eszköznek.

Csatlakozási lehetőségek: (Abbildung 2)

Amennyiben a nyomócsövet és a könyököt összeköti,

használjon a szereléskor tömítőgyűrűt csavarja a

könyökcsatlakozót addig, amíg az megfelelően rögzíti a

kollektort (lásd képek),

A kis könyök összeszerelése: ( Vázlat 3 )

A nagy könyök összeszerelése: ( Vázlat 4 )

19) A végzáró kupakokat ugyanúgy rögzítse, mint a csatlakozó

könyököt.

20) Mindenképp tartsa be a bekötési rajzot, hogy a működés meg-

felelő legyen, eltérő működésből adódó meghibásodásra a ga-

rancia nem terjed ki.

21) Mielőtt a kollektorok szerelését elvégzi, alaposan olvassa el a

használati útmutatót. .

Helyezze a napkollektort napos helyre és tartson megfelelő

tavolságot a medence és kollektor között. Lehetőleg déli fekvést

válasszona kollektor számára, ügyeljen arra, hogy a növények vagy

más tárgyak ne árnyékolják a kollektort. Lehetőleg reggeltől estig bi-

ztosítva legyen a megfelelő napsugárzás. Győződjön meg arról, ho-

gy a csatlakozók a csövek megfelelően kerültek rögzítésre, a

rendszerben nincs éles törés, mely akadályozza víz áramlását. El-

lenőrizze, hogy nincs szivárgás a tömítések megfelelően zárják a

rendszert. A bilincseket húzza meg 15kg nyomatékkal.

5 Első felhasználás

Haösszeállította a rendszert, ellenőrizte a komponenseket csatlako-

zásait, akkor nyissa meg a vízcsapot és győződjön meg arról, hogy

a víz átfolyik készülékeken. Kapcsolja be a szűrőberendezést. Ha a

vízbefúvón keresztül levegőbuborék távozik el rendszerből, az azt

jelenti, hogy a víz kiszorítja a levegőt a kollektorból. Ez eltarthat egy

kis ideig 2-3 perc. Ezt követően ellenőrizze, hogy nem szivárognak a

csatlakozóknál a víz. Megjegyzés: Éjszakára takarja le a medencét,

hogy a párolgással ne legyen nagy hővesztesége.

6 Hibalehetőségek

Probléma

Ok/Megoldás

A mendence nem

melegszik fel.

Győződjön meg arról, hogy a víz átáram-

lik rendszerben.

Elég napos volt az idő?

Lehetőség szerint a maximális nap-

sugárzásnak tegye ki a kollektort és e-

melje meg a vízforgató üzemének

időtartamát.

Éjszakára takarja le a medencét, a

hőveszteség elkerülésének érdekében..

Kössön össze több kollektort.

NIncs levegőbuborék

miután a szivattyút be-

kapcsolta.

Ellenőrizze, hogy medencéből a víz

átáramlik a vízforgatón a csöveken kes-

resztül a szolárkollektorba, és ellenőriz-

ze, hogy a kollektorból kiáramló víz

visszáramlik a medencetérbe.

Levegőbuborékokat

nyom át a rendszer a

vízbefúvón keresztül.

Ellenőrizze csatlkozók és tömlők

épségét.

Ellenőrizze, hogy bilincsek tömítések

megfelelően zárnak.

Szivárgó víz.

Ellenőrizze a tömíítéseket és a csoveket.

Ellenőrizze. hogy a bilincsek és

tömítések megefelelően zárnak.

Ellenőrizze, hogy a csatlakozókon

nincsenek repedések.

7 Szervízkapcsolat

Műszaki információkkal, hiányzó alkatrészekkel vagy panasszal

kapcsolatban, kérjük, forduljon vevőszolgálatunkhoz:

Steinbach VertriebsgmbH,

Aistingerstrasse 2, 4311 Schwertberg, Österreich

Tel. für Österreich: (0820) 200 100 106

(0,145€ pro Minute aus allen Netzen)

Tel. für Deutschland: (0180) 5 405 100 106 (0,14€ pro Min. aus

dem Festnetz, Mobilfunk max. 0,42€ / Min.)

FR/IT/CZ/HU/HR/SK/SLO/RO/BG/TR: +43 (0) 7262 / 61431-0

e-mail: service@steinbach.at

www.steinbach.at

Nagy könyök:

a tömítőgyűrűvel kösse

össze, majd tekerje

addig, amíg stabilan

tart.

Kis könyök:

a tömítőgyűrűvel kösse

össze, majd tekerje ad-

dig, amíg stabilan tart.

Speedsolar Solárny ohrev bazéna | 2013_V1

Strana 20 z 27

Bezpečnostné pokyny

Predtým, ako začnete produkt používať, si pozorne prečítajte

tento návod na používanie.

Pozor: V prípade nedodržiavania nášho návodu na používanie

alebo bezpečnostných pokynov môže dôjsť k poškodeniu pro-

duktu alebo k poraneniu osôb.

Prečítajte si návod na používanie a uvedené pokyny.

Nedovoľte deťom manipulovať s výrobkom.

Počas práce s Vaším solárnym ohrevom vždy odstavte Váš filt-

rovací systém.

Neumiestnite prístroj príliš blízko k bazénu (dostatočný be-

zpečnostný odstup).

Nepoužívajte mazacie prostriedky na báze petroleja. Petrolej

porušuje umelohmotné časti produktu.

Tento prístroj nie je určený na používanie osobami (vrátane detí)

s obmedzenými fyzickými, senzorickými alebo duševnými

schopnosťami alebo s nedostatočnými skúsenosťami alebo ve-

domosťami, s výnimkou prípadov, keď sú pod dozorom osoby

zodpovednej za ich bezpečnosť alebo ak od tejto osoby obdržali

pokyny ohľadom používania prístroja.

Na deti je potrebné dozerať, aby bolo zabezpečené, že sa s

prístrojom nebudú hrať.

1 Všeobecné informácie

1.1.1 Predpoklady pre inštaláciu solárneho ohrevu

Solárny ohrev, ktorý ste si zakúpili, je určený pre vyhĺbené a posta-

vené bazény a jeho inštalácia a manipulácia s ním je jednoduchá.

Inštalačný návod je založený na nasledujúcich predpokladoch:

22) Vlastníte bazén, ktorý je kompletne vybudovaný a naplnený

vodou.

23) Váš bazén disponuje filtrovacím systémom.

24) Máte k dispozícii potrebné spojovacie hadice pre zásobovanie

bazéna a filtrovacieho systému vodou. (32 mm Ø alebo 38 mm

Ø)

Toto sú predpoklady pre to, aby mohol nainštalovaný a na filtrovacie

čerpadlo kompletne napojený solárny ohrev prepravovať vodu cez

solárne komory.

1.1.2 Spôsob fungovania

Akonáhle je prístroj nainštalovaný, je zapojený medzi Vaším filtro-

vacím systémom a Vaším bazénom pomocou oboch hadicových

spojek. Pripojovacia hadica prepravuje studenú vodu prichádzajúcu

z Vášho filtrovacieho zariadenia do solárnych komôr Vášho solár-

neho ohrevu. Tam je prostredníctvom slnečnej energie zohriata a

následne opäť vedená cez druhú spojovaciu hadicu smerom do ba-

zéna.

Zohrievanie vody je závislé od nasledujúcich faktorov: prietokové

množstvo a slnečné žiarenie.

Solárne vyhrievanie funguje efektívne iba pri slnečnom žiarení. I pri

nepriaznivom počasí môže ostať napojené na čerpadlo, keďže

spôsobuje iba minimálnu stratu tlaku u čerpadla.

1.1.3 Potrebné náradie a príslušenstvo

Toto náradie potrebujete pre montáž, nie je však súčasťou sady:

Krížový šrobovák

Čapatý šrobovák

Mazací prostriedok na silikónovej báze

1.1.4 Ideálne miesto pre Váš solárny ohrev

Váš solárny ohrev potrebuje miesto s čo možno najväčším

množstvom slnečného svetla.

Nikdy neumiestňujte solárny ohrev nad vodnú hladinu Vášho

bazéna.

Dodržte určitý odstup od bazéna (dodržanie bezpečnostného

odstupu).

Solárny ohrev je umiestnený tak, že máte maximálne možné

slnečné žiarenie.

1.1.5 Spojenie viacerých solárnych ohrevov

Nikdy neinštalujte viaceré solárne ohrevy priamo v potrubí spätného

toku. Na škody vzniknuté týmto spôsobom sa nevzťahuje záruka.

Pre spojenie viacerých vyhrievacích elementov potrebujete 3-cestný

guľový kohút a spojovku T (nie sú súčasťou dodávky, ale možno ich

prípadne zakúpiť pod č. výrobku. 00-60045 Bypass-sada). Spojova-

cia hadica, ktorú potrebujete, musí mať priemer 38 mm. (obrázok 1)

1.1.6 Starostlivosť o produkt

Solárny ohrev by nemal byť vystavený chladnému počasiu. Pred

prvým mrazom alebo na konci kúpacej sezóny je potrebné uskladniť

solárny ohrev na mieste chránenom pred mrazom.

1.1.7 Prezimovanie

Vypustite všetku vodu zo solárneho ohrevu tým, že uzavriete všetky

vedenia. Prezimujte prístroj na mieste chránenom pred mrazom.

Odstráňte potrubia spätného toku bazéna.

Zabezpečte, aby sa vo vnútri prístroja nenachádzala žiadna voda,

pretože by mohla zamrznúť. Zamrznutá voda sa rozťahuje a môže

tak poškodiť solárne komory.

2 Technické údaje

2.1.1 Technické údaje

Rozmery: 3,0 x 0,7 m (Výr. 00-49120) / 6,0 x 0,7 m (Výr. 00-

49123)

Hmotnosť: cca. 6 kg (Výr. 00-49120) príp. cca. 10 kg (Výr. 00-

49123)

Maximálny tlak 1 bar pri 20 °C

Prietok vody min. 2.000 l/h; max. 10.000 l/h

2.1.2 Vyhrievací výkon

Model: 0,7 x 3,0 m pre postavené bazény do max. 12 m³ objem

vody

Model: 0,7 x 6,0 m pre postavené bazény do max. 20 m³objem vody

Poznámka: Spájanie viacerých elementov si vyžaduje dodatočnú

bypass-súpravu (nie je súčasťou dodávky).

3 Zoznam častí – zoznam

náhradných dielov

(Obrázok 5)

4 Inštalačné pokyny

4.1.1 Montážny návod

Uvedené nákresy pomáhajú správne zapojiť vyhrievacie elementy

na Váš bazén:

52) Pre inštaláciu solárneho zariadenia sú potrebné dve ba-

zénové hadice (nie sú súčasťou dodávky): jednu pre vyt-

This manual suits for next models

Table of contents

Languages:

Other Steinbach Solar Panel manuals

Steinbach

Steinbach 049120 User manual

Steinbach

Steinbach Speedsolar User manual

Steinbach

Steinbach Curve User manual

Steinbach

Steinbach speedsolar Series User manual

Steinbach

Steinbach 049120 User manual

Steinbach

Steinbach Speedsolar User manual

Steinbach

Steinbach 049106 User manual

Popular Solar Panel manuals by other brands

Suman

Suman eArche PV System installation manual

solarwatt

solarwatt EasyIn 60M Series installation instructions

Hanwha Solar

Hanwha Solar HSL60P6-PC-1-xxx installation guide

solarwatt

solarwatt Vision 60M high power installation instructions

Gasolarxy

Gasolarxy PG-GSP150W quick start guide

Tesla

Tesla TSL-CAM-SOL5W user manual

BUSHWACKER

BUSHWACKER SE5200 user manual

ULTRA BRIGHT

ULTRA BRIGHT SOLAR POST CAP manual

esotec

esotec Multi Power operating instructions

Kyocera

Kyocera KD205GX-LPU installation manual

Hyundai

Hyundai VG Series manual

Ozroll

Ozroll SOLAR PRO II manual

Suaoki

Suaoki SCB-100 user manual

Grape Solar

Grape Solar GS-300-KIT Quick connect guide

TSMC Solar

TSMC Solar TS-110C1 Installation and safety manual

Chicago Electric

Chicago Electric 66369 Installation and service instructions

Conergy

Conergy PE 245P instruction manual

GOAL ZERO

GOAL ZERO NOMAD 7 user manual

Steinbach speedsolar Sun 00-49120 User manual

Popular Solar Panel manuals by other brands
