STEINEL XLED CAM 1 SC User manual

XLED CAM 1 SC
RU
CN
BG
LV
LT
EE
HR
SI
RO
PL
SK
CZ
HU
TR
GR
NO
FI
DK
SE
PT
ES
IT
NL
FR
GB
DE
LL
TT
EE
EE
HH
RR
SS
II
RR
OO
PP
LL
SS
KK
CC
ZZ
HH
UU
TT
RR
GG
RR
NN
OO
FF
II
DD
KK
SS
EE
PP
TT
EE
SS
CN
BG
RU
LV
LT
EE
HR
SI
RO
PL
SK
CZ
HU
TR
GR
NO
FI
DK
SE
PT
ES
IT
NL
FR
GB
DE

2
3
...
3.1
3.2
167
210
275
DE. . . 8
GB . . 16
FR. . . 23
NL. . . 31
IT . . . 38
ES. . . 46
PT. . . 53
SE. . . 60
DK . . 67
FI . . . 74
NO . . 81
GR . . 88
TR. . . 96
HU . . 103
CZ. . . 110
SK. . . 117
PL . . . 124
RO . . 131
SI . . . 138
HR . . 145
EE. . . 152
LT . . . 159
LV . . . 166
RU . . 173
BG . . 181
CN . . 189
Textteil beachten!
Follow written instructions!
Suivre les instructions
ci-après !
Tekstpassage in acht
nemen!
Seguire attentamente le
istruzioni!
¡Obsérvese la información
textual!
Siga as instruções escritas.
Följ den skriftliga. montag-
einstruktionen.
Følg de skriftlige
instruktioner!
Huomioi tekstiosa!
Se tekstdelen!
Τηρείτε γραπτές οδηγίες!
Yazılı talimatlara uyunuz!
A szöveges utasításokat
tartsa meg!
Dodržujte písemné pokyny!
Dodržiavajte písomné
informácie!
Postępować zgodnie
zinstrukcją!
Respectai instruciunile
următoare!
Upoštevajte besedilo!
Pridržavajte se uputa!
Järgige tekstiosa!
Atsižvelgti į rašytines
instrukcijas!
Pievērsiet uzmanību teksta
daļai!
Соблюдать текстовую
инструкцию!
Прочетете инструкциите!
遵守文字说明要求!

3
3.3
A
B
D
C
E
F
H
G
I
J
3.4
L
N
NL
I
O
3.5 4
LumEdit
202011091218_XLED CAM1 KOMPLETTE LEUCHTE, NACHBESS.
Polar Diagram
08.03.21 / 11:52 1/1
100
200
300
90°90°
180°
0° 30°30°
150°150°
60°
120°
60°
120°
cd / 1000 lm
C0 / C180 C90 / C270
4.1
max 10 m
2 m
4.2
max 10 m

4
4.3
~ 2 m
4.4
2.
3.
1.
4.5
4.6
Ø 6 mm
6 mm
4.7
4.8

5
4.9
4.10
1.
2.
I
O
5
6
6.1
6.2

6
6.3
6.4
6.5
180°
20° - 30°
6.6
128°
60°

7
6.7
~ 5 m
~ 10 m
6.8
6.9

8
DE
1. Zu diesem Dokument
–Urheberrechtlich geschützt. Nach-
druck, auch auszugsweise, nur mit
unserer Genehmigung.
–Änderungen, die dem technischen
Fortschritt dienen, vorbehalten.
2. Allgemeine
Sicherheitshinweise
!Gefahr durch Nichtbeachtung
der Gebrauchsanleitung!
Diese Anleitung enthält wichtige Infor-
mationen für den sicheren Umgang mit
dem Gerät. Auf mögliche Gefahren wird
besonders hingewiesen. Die Nichtbe-
achtung kann zu Tod oder schweren
Verletzungen führen.
• Anleitung sorgfältig lesen.
• Sicherheitshinweise befolgen.
• Zugänglich aufbewahren.
–Der Umgang mit elektrischem Strom
kann zu gefährlichen Situationen
führen. Die Berührung von strom-
führenden Teilen kann zu elektri-
schem Schock, Verbrennungen oder
Tod führen.
–Arbeit an Netzspannung ist durch
qualifiziertes Fachpersonal durchzu-
führen.
–Landesübliche Installationsvorschrif-
ten und Anschlussbedingungen sind
zu beachten (z.B. DE: VDE 0100,
AT: ÖVE-ÖNORM E8001-1,
CH:SEV 1000).
–Nur Original-Ersatzteile verwenden.
–Reparaturen sind durch Fachwerk-
stätten durchzuführen.
3. XLEDCAM1 SC
Bestimmungsgemäßer Gebrauch
Sensor-Strahler für Wandmontage im
Innen- und Außenbereich.
Ausstattung
–Schwenkbarer Strahlerkopf.
–Integrierte Kamera mit Blendschutz.
–Speicherkarte 16GB.
–Gegensprechanlage.
–Reset-Funktion.
–Bedienung über Steinel CAM App.
Funktionsprinzip
–Der Infrarot-Sensor erfasst die Wärme-
strahlung von sich bewegenden
Körpern (z.B. Menschen, Tieren).
–Die Wärmestrahlung wird elektronisch
umgesetzt und schaltet den Sensor-
Strahler automatisch ein.
–Sicherste Bewegungserfassung
durch Montage des Geräts seitlich
zur Gehrichtung.
–Die Reichweite ist eingeschränkt,
wenn direkt auf das Gerät zugegan-
gen wird.
–Hindernisse (z.B. Bäume, Mauern)
behindern die Sicht des Sensors.
–Durch Hindernisse (z.B. Mauern oder
Glasscheiben) wird keine Wärme-
strahlung erkannt, es erfolgt keine
Schaltung.
–Plötzliche Temperaturschwankungen
durch Wettereinflüsse werden nicht
von Wärmequellen unterschieden.
–Steuerung der Kamera und der
Gegensprechanlage über die Steinel
CAM App.

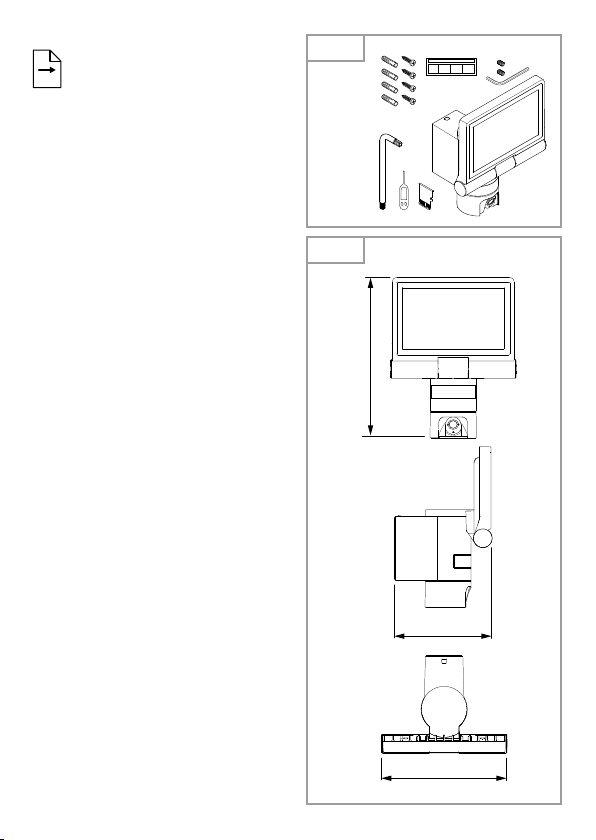

Lieferumfang (Abb.3.1)
Produktmaße (Abb.3.2)

9

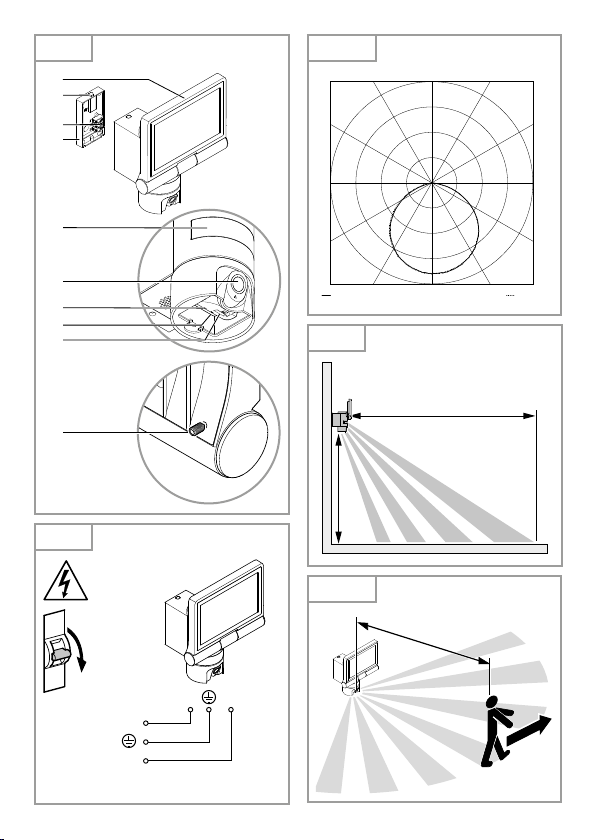

Produktübersicht (Abb.3.3)
ASensor-Strahler
BVerrastung
CAnschlussklemme
DWandhalter
ESensoreinheit
FKamera
GReset-Knopf
HStatus-LED
ISteckplatz für Speicherkarte
J2 Madenschrauben

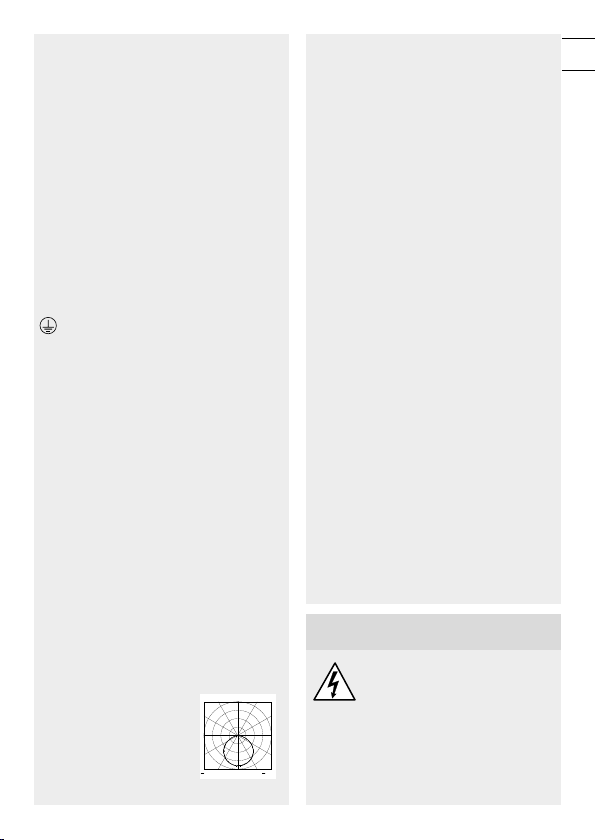

Anschluss (Abb.3.4)
Die Netzzuleitung besteht aus einem
3-adrigen Kabel:
L= Phase (meistens schwarz,
braun oder grau)
N= Neutralleiter (meistens blau)
= Schutzleiter (grün/gelb)
Technische Daten
Gehäuse, Licht und Sensor
–Abmessungen (H×B×T):
275×210×167mm
–Netzanschluss: 220-240V, 50/60Hz
–Leistungsaufnahme (Pon): 21W
–Standby (Sensor) (Psb): 0,50W
–Standby (Netzwerk) (Pnet) 0,50W
–Projizierte Fläche Front: 444cm²
–Lichtstrom (360°): 2.310lm
–Ezienz: 110lm/W
–Farbtemperatur: 3.000K (warmweiß)
–Farbwiedergabe-Index: Ra=80
–Mittlere Bemessungslebensdauer:
L70B50 bei 25 ° Celsius: >
36.000Std.
–FarbkonsistenzSDCM:
Anfangswert: 6
–Lichtstärkeverteilung:
LumEdit
202011091218_XLED CAM1 KOMPLETTE LEUCHTE, NACHBESS.
PolarDiagram
08.03.21/ 11:52 1/1
100
200
300
90°90°
180°
0° 30°30°
150°150°
60°
120°
60°
120
°
cd/ 1000 lm
C0/ C180 C90 / C270
–Kommunikation:
Wifi 2400-2483,5MHz
–Sendeleistung: < 100mW
–Sensortechnik: Passiv-Infrarot
–Erfassungswinkel:
180° mit 45°Önungswinkel
–Montagehöhe: 2m
–Erfassungsreichweite:
10m tangential
–Dämmerungseinstellung:
10-10.000Lux
–Grundlicht: 0-40%
–Zeiteinstellung:
1min, 3min, 10min, 15min
–Umgebungstemperatur:
-10°C bis +40°C
–Schutzart: IP44
–Schutzklasse: I
Kamera
–Auflösung: 1920 x 1080 px
–Bildwinkel: horizontal 110°
vertikal 90°
–Einstellwinkel:
horizontal 90° zu jeder Seite
vertikal 20° bis 30°
–Speicherkarte: max. 128GB (16 GB
Speicherkarte im
Lieferumfang enthalten)
–Leistungsaufnahme: 1,53 W
–Energieezienzklasse: Dieses
Produkt enthält eine Lichtquelle der
Energieezienzklasse „E“.
Lichtstärkeverteilung (Abb.3.5)
DE

10
4. Montage
Gefahr durch elektrischen
Strom!
Die Berührung von stromführenden
Teilen kann zu elektrischem Schock,
Verbrennungen oder Tod führen.
• Strom abschalten und Spannungs-
zufuhr unterbrechen.
• Spannungsfreiheit mit Spannungs-
prüfer kontrollieren.
• Sicherstellen, dass die Spannungs-
zufuhr unterbrochen bleibt.
Gefahr von Sachschäden!
Ein Vertauschen der Anschlussleitungen
kann zu Kurzschluss führen.
• Anschlussleitungen identifizieren.
• Anschlussleitungen neu verbinden.
Montagevorbereitung
• Alle Bauteile auf Beschädigung
prüfen. Bei Schäden das Produkt
nicht in Betrieb nehmen.
• Geeigneten Montageort auswählen.
–Unter Berücksichtigung der
Reichweite. (Abb.4.1)
–Unter Berücksichtigung der
Bewegungserfassung.
(Abb.4.2/4.3)
–Erschütterungsfrei.
–Erfassungsbereich frei von
Hindernissen.
–Nicht in explosionsgefährdeten
Bereichen.
–Nicht auf leicht entflammbaren
Oberflächen.
–Kein Einblick in die LED-Leuchte
aus kurzer Distanz (<20cm).
–Stabile Verbindung zum
WLAN-Router (2,4 GHz Band).
Montageschritte

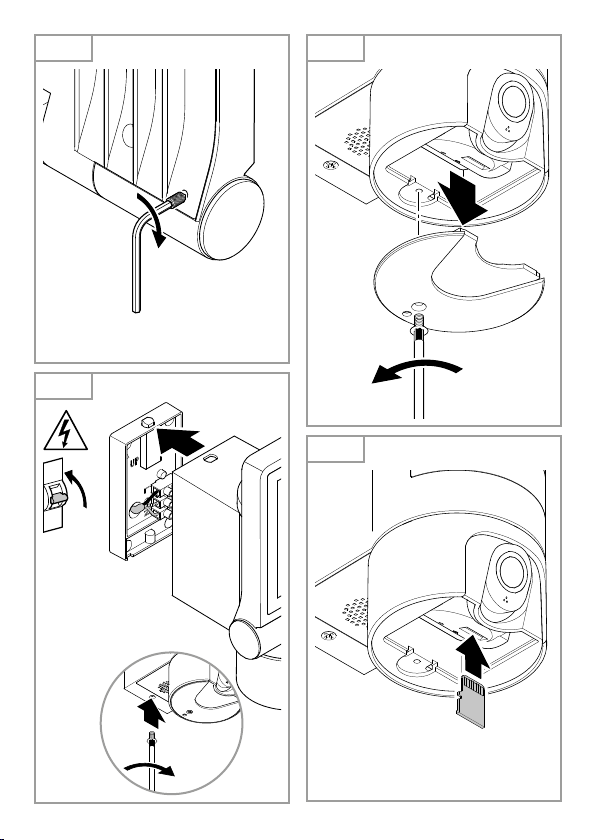

• Prüfen, dass die Spannungszufuhr
abgeschaltet ist. (Abb.3.4)
• Sicherungsschraube lösen.
(Abb.4.4)
• Sensor-Strahler vom Wandhalter
trennen, dazu die Verrastung
drücken. (Abb.4.4)
• Bohrlöcher anzeichnen. (Abb.4.5)
• Löcher bohren (ø 6) und Dübel
einsetzen. (Abb.4.6)
• Wandhalter festschrauben. (Abb.4.7)
• Netzzuleitung laut Klemmenbeschrif-
tung anschließen. (Abb.4.8/3.4)
• Sensor-Strahler ausrichten und mit
Madenschrauben fixieren. (Abb.4.9)
• Sensor-Strahler auf den Wandhalter
aufsetzen. (Abb.4.10)
• Sicherungsschraube festziehen.
(Abb.4.10)
• Stromversorgung einschalten.
(Abb.4.10)
5. Konfiguration
Steinel CAM App
Android
iOS
• Steinel CAM App herunterladen.

11
Systemanforderungen
–Gleiches 2,4 GHz WLAN-Netz für
Sensorstrahler und Smartphone oder
Tablet.
–Der WLAN-Router ermöglicht die
Kommunikation der Geräte
untereinander.
–Während der Konfiguration keine
Verbindung mit einem Gastzugang
oder einem Repeater.
Gerät konfigurieren
Stromversorgung hergestellt:
–Das Gerät bootet.
–Status-LED leuchtet rot.
Nach dem Booten:
–Tonsignal alle 4Sekunden.
–Status-LED blinkt rot.
• Steinel CAM App önen.
• Netzwerkname und Netzwerkschlüs-
sel des WLAN-Routers in die Steinel
CAM App eintragen.
Während der Verbindung von Gerät und
WLAN-Router:
–Sekündliches Tonsignal.
–Status-LED blinkt schnell grün.
Smartphone oder Tablet sind mit dem
Gerät verbunden:
–Signal verstummt.
–Status-LED blinkt langsam grün.
• Gerät über die Steinel CAM App
konfigurieren.
6. Gebrauch
Alle Funktionen werden über die
Steinel CAM App eingestellt und
bedient.
Werkseinstellungen
–Zeiteinstellung: 1 Minute
–Dämmerungseinstellung: Tageslicht-
betrieb
–Grundlicht: 40%
Zeiteinstellung
Die Zeit (Ausschaltverzögerung) kann
auf die Werte 1Minute, 3Minuten,
10Minuten oder 15Minuten eingestellt
werden. Jede erfasste Bewegung
schaltet das Licht erneut ein.
Dämmerungseinstellung
Die Ansprechhelligkeit (Dämmerung)
kann stufenlos von ca. 10 bis 10000Lux
(Tageslichtbetrieb) eingestellt werden.
Grundlicht
–Grundlicht ist eine Dauerbeleuch-
tung, die sich einschaltet, wenn die
Ansprechhelligkeit unterschritten
wird. Das Grundlicht kann stufenlos
von 10% bis 40% Lichtleistung
eingestellt werden.
–Bei Bewegung im Erfassungsbereich
wird das Licht auf 100% Lichtleis-
tung geschaltet. Danach schaltet das
Gerät wieder auf Grundlicht.
Einsetzen der Speicherkarte
• Sicherungsschraube lösen und
Abdeckung entfernen. (Abb.6.1)
• Speicherkarte einsetzen. (Abb.6.2)
• Abdeckung aufsetzen und
Sicherungsschraube festziehen.
(Abb.6.4)
Ausrichten Kamera (Abb.6.5)
Ausrichten Strahlerkopf (Abb.6.6)
• Zum Ändern der Ausrichtung die
Madenschrauben lösen. Neue
Ausrichtung mit Madenschrauben
fixieren. (Abb.6.6)
Justierung Erfassungsbereich
Um Fehlschaltungen auszuschließen
oder Gefahrenstellen gezielt zu
überwachen, kann der Erfassungsbe-
reich mit Abdeckfolie eingeschränkt
werden. Die Abdeckfolie wird auf die
Sensoreinheit aufgeklebt.
DE

12
–Einschränken der max. Reichweite
des Erfassungsbereiches mit der
oberen Abdeckfolie. (Abb.6.7)
–Einschränken des horizontalen
Erfassungsbereichs mit zugeschnit-
tenen Abdeckfoliensegmenten.
Ein Segment deckt etwa 45° ab.
(Abb.6.8/6.9)
• Beim Justieren in der Steinel CAM
App den Testmodus wählen.
Zurücksetzen auf Werkseinstellungen
• Sicherungsschraube lösen und
Abdeckung entfernen. (Abb.6.1)
• Den Reset-Knopf mit dem Schlüssel
ca. 7Sekunden gedrückt halten bis
das Signal ertönt. (Abb.6.3)
Während des Reset:
–Status-LED leuchtet rot.
Nach dem Reset:
–Tonsignal alle 4Sekunden.
–Status-LED blinkt rot.
• Steinel CAM App önen.
• Kamera in Steinel CAM App löschen.
• Gerät neu konfigurieren.
➜"Gerät konfigurieren"
• Abdeckung aufsetzen und
Sicherungsschraube festziehen.
(Abb.6.4)
Kamerafunktion
–Die Kamera zeichnet eine Sequenz
auf, wenn der Sensor auslöst.
–Die gefilmte Sequenz wird auf der
Speicherkarte gespeichert und kann
jederzeit abgerufen werden.
–Die Daten werden ausschließlich
auf der Speicherkarte des Geräts
gespeichert.
–Mit der Kamera können max. zwei
Smartphones oder Tablets gleichzei-
tig verbunden werden.
–Auf dem Smartphone oder Tablet
wird ein QR-Code erstellt, der von
einem weiteren Smartphone oder
Tablet abgelesen werden kann.
–Der Anwender erhält eine Push-
Benachrichtigung über die Steinel
CAM App, wenn der Sensor
ausgelöst hat.
• Steinel CAM App önen.
• Bildanzeige und Gegensprechanlage
verwenden.
➜Weitere Informationen zu den
Funktionen und Einstellmöglichkeiten
in der Steinel CAM App.
7. Reinigung und Pflege
Gefahr durch elektrischen
Strom!
Der Kontakt von Wasser mit strom-
führenden Teilen kann zu elektrischem
Schock, Verbrennungen oder Tod
führen.
• Leuchte nicht nass reinigen.
Gefahr von Sachschäden!
Durch falsche Reinigungsmittel kann die
Leuchte beschädigt werden.
• Verträglichkeit der Reinigungsmittel
mit der Oberfläche prüfen.
• Leuchte mit einem Tuch und einem
milden Reiniger reinigen.
8. Störungsbehebung
Gerät schaltet nicht ein.
–Sicherung nicht eingeschaltet oder
defekt.
• Sicherung einschalten.
• Defekte Sicherung austauschen.
–Leitung unterbrochen.
• Leitung mit Spannungsprüfer
überprüfen.
–Kurzschluss in der Netzzuleitung.
• Anschlüsse überprüfen.
–Netzschalter aus.

13
• Netzschalter einschalten.
–Dämmerungseinstellung falsch
gewählt.
• Ansprechhelligkeit neu einstellen.
–Erfassungsbereich zu klein.
• Erfassungsbereich kontrollieren.
–Lichtquelle defekt.
• Die Lichtquelle ist nicht wechsel-
bar. Gerät komplett ersetzen.
Gerät schaltet nicht aus.
–Dauernde Bewegung im Erfassungs-
bereich.
• Erfassungsbereich kontrollieren.
• Bei Bedarf den Erfassungsbereich
einschränken.
–Grundlicht gewählt.
• Programm ohne Grundlicht
einstellen.
–Dauerlichtfunktion gewählt.
• Dauerlichtfunktion deaktivieren.
Gerät schaltet ohne erkennbare
Bewegung ein.
–Leuchte nicht erschütterungsfrei
montiert.
• Gehäuse fest montieren.
–Bewegung liegt vor, wird jedoch
vom Beobachter nicht erkannt (z.B.
Bewegung eines kleinen Objektes in
unmittelbarer Gerätenähe).
• Erfassungsbereich kontrollieren.
Kein Zugri auf das Gerät über die
Steinel CAM App.
–WLAN-Router zu weit vom Gerät
entfernt.
• Repeater einsetzen.
–WLAN-Verbindung gestört
(z.B. durch Mauern)
• Repeater einsetzen.
Smartphone/Tablet lässt sich nicht
mit dem Gerät verbinden.
–Ein Gerät ist bereits konfiguriert.
• Reset durchführen.
• QR-Code von verbundenem
Endgerät scannen.
Keine Live-Bildübertragung.
–Gerätetemperatur zu hoch.
• Dauerlicht ausschalten.
• Gerät abkühlen lassen.
9. Entsorgung
Elektrogeräte, Zubehör und Verpackun-
gen müssen einer umweltgerechten
Wiederverwertung zugeführt werden.
Werfen Sie Elektrogeräte nicht
in den Hausmüll!
Nur für EU-Länder:
Gemäß der geltenden Europäischen
Richtlinie über Elektro- und Elektronik-
Altgeräte und ihrer Umsetzung in
nationales Recht müssen nicht mehr
gebrauchsfähige Elektrogeräte getrennt
gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
Wichtig: Das Betriebsgerät ist nicht
austauschbar.
10. Konformitätserklärung
Hiermit erklärt STEINEL Vertrieb
GmbH, dass der Funkanlagentyp
XLEDCAM1 SC der Richtlinie 2014/53/
EU entspricht. Der vollständige Text der
EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar:
www.steinel.de
DE

14
11. Herstellergarantie
Herstellergarantie der STEINEL
Vertrieb GmbH, Dieselstraße 80-84,
33442 Herzebrock-Clarholz
Wir beglückwünschen Sie zum Kauf
Ihres STEINEL-Produkts, das höchste
Qualitätsansprüche erfüllt. Aus diesem
Grund leisten wir als Hersteller Ihnen als
Endkunde gerne eine unentgeltliche
Garantie gemäß den nachstehenden
Bedingungen: Wir leisten Garantie durch
kostenlose Behebung der Mängel (nach
unserer Wahl: Reparatur, Austausch
ggf. durch ein Nachfolgemodell oder
Rückerstattung des Kaufpreises), die
innerhalb der Garantiezeit auf einem Ma-
terial- oder Herstellungsfehler beruhen.
Die Garantiezeit für Ihr erworbenes STEI-
NEL-Produkt beträgt 3Jahre und beginnt
mit dem Kaufdatum Ihres Produktes.
Diese Herstellergarantie lässt gesetzliche
Gewährleistungsansprüche, die Ihnen als
Verbraucher gegenüber dem Verkäufer
nach geltendem Recht einschließlich
besonderer Schutzbestimmungen für
Verbraucher zustehen können, unberührt.
Die hier beschriebenen Leistungen gelten
zusätzlich zu den gesetzlichen Gewähr-
leistungsansprüchen und beschränken
oder ersetzen diese nicht.
Ausdrücklich ausgenommen von dieser
Garantie sind alle auswechselbaren
Leuchtmittel. Darüber hinaus ist die
Garantie ausgeschlossen:
• bei einem gebrauchsbedingten oder
sonstigen natürlichen Verschleiß von
Produktteilen oder Mängeln am
STEINEL-Produkt, die auf gebrauchs-
bedingten oder sonstigen natürlichen
Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsach-
gemäßem Gebrauch des Produkts
oder Missachtung der Bedienungs-
hinweise,
• wenn An- und Umbauten bzw. sonsti-
ge Modifikationen an dem Produkt
eigenmächtig vorgenommen wurden
oder Mängel auf die Verwendung von
Zubehör-, Ergänzungs- oder Ersatztei-
len zurückzuführen sind, die keine
STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produk-
te nicht entsprechend der Bedie-
nungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht
gemäß den Installationsvorschriften
von STEINEL ausgeführt wurden,
• bei Transportschäden oder -verlusten.
Die Garantie gilt für sämtliche STEINEL-
Produkte, die in Deutschland gekauft
und verwendet werden. Es gilt deut-
sches Recht unter Ausschluss des
Übereinkommens der Vereinten Natio-
nen über Verträge über den internatio-
nalen Warenkauf (CISG).
Geltendmachung
Wenn Sie Ihr Produkt reklamieren
wollen, senden Sie es bitte vollständig
und frachtfrei mit dem Original-Kaufbe-
leg, der die Angabe des Kaufdatums
und der Produktbezeichnung enthalten
muss, an Ihren Händler oder direkt an
uns, die STEINEL Vertrieb GmbH –
Reklamationsabteilung –, Dieselstraße
80-84, 33442 Herzebrock-Clarholz.
Wir empfehlen Ihnen daher, Ihren
Kaufbeleg bis zum Ablauf der Garan-
tiezeit sorgfältig aufzubewahren. Für
Transportkosten und -risiken im Rahmen
der Rücksendung übernehmen wir keine
Haftung.
HERSTELLER
1
3
JAHR
DEU
GARANTIE
5
HERSTELLER
GARANTIE
HERSTELLER
GARANTIE

15
12. Rechtliche Hinweise
Privatsphäre
Die XLEDCAM 1 SC ist für den Auße-
neinsatz entwickelt worden. Gesetze in
Ihrem Land können die Beobachtung
von Bereichen außerhalb Ihres Hauses,
Ihrer Wohnung oder Ihres Grundstücks
einschränken. Bitte informieren Sie sich
über die lokale Gesetzgebung. Um die
Privatsphäre anderer zu schützen, mon-
tieren Sie die Kamera so, dass keine
Aufnahmen von öentlichen Plätzen,
Straßen oder dem Grundstück Ihres
Nachbarn gemacht werden können.
Wir empfehlen zudem, Verwandte,
Besucher und Hausangestellte über die
XLEDCAM1 SC und ihre Funktion zu
informieren.
Sicherheit
Bitte beachten Sie, dass Sie durch den
Einsatz der XLEDCAM 1 SC in Notfällen
oder etwa im Falle von Einbrüchen nicht
automatisch über die Steinel CAM App
informiert werden. Im Bedarfsfall muss
ein Notruf immer durch Sie erfolgen. Die
STEINEL Vertrieb GmbH übernimmt kei-
ne Haftung für fehlende und inkorrekte
Benachrichtigungen oder Aufnahmen.
DE

16
GB
1. About this document
–Under copyright. Reproduction either
in whole or in part only with our
consent.
–Subject to change in the interest of
technical progress.
2. General safety
precautions
!
Failure to observe these op-
erating instructions presents
hazards!
These instructions contain important
information on the safe use of this
product. Particular attention is drawn to
potential hazards. Failure to observe this
information may lead to death or serious
injuries.
• Read instructions carefully.
• Follow safety advice.
• Keep instructions within easy reach.
–Working with electrical current may
produce hazardous situations.
Touching live parts can result in elec-
trical shock, burns or death.
–Work on mains voltage must only
be performed by qualified, skilled
personnel.
–National wiring regulations and elec-
trical operating conditions must be
observed (e.g. DE: VDE 0100,
AT: ÖVE-ÖNORM E8001-1,
CH:SEV 1000).
–Only use genuine replacement parts.
–Repairs must be made by specialist
workshops.
3. XLEDCAM1 SC
Proper use
Sensor-switched floodlight for indoor
and outdoor wall mounting.
Features
–Adjustable floodlight head.
–Integrated camera with dazzle guard.
–16GB memory card.
–Intercom system.
–Reset function.
–Operation via Steinel CAM app.
Operating principle
–The integrated infrared sensor de-
tects the heat radiated from moving
objects (e.g. people, animals).
–The heat detected in this way is
converted electronically into a signal
that switches the sensor-switched
floodlight ON automatically.
–The most reliable way of detecting
motion is to install the unit with the
sensor aimed across the direction in
which a person would walk.
–Reach is restricted when the unit is
approached head on.
–Obstacles (e.g. trees, walls etc.)
interrupt the line of sensor vision.
–Heat radiation is not detected
through obstacles (e.g. walls or
panes of glass), the sensor is not
triggered.
–Sudden fluctuations in the tempera-
ture from changes in weather are not
distinguished sources of heat.
–The camera and intercom system are
controlled via the Steinel CAM app.
Package contents (Fig.3.1)
Product dimensions (Fig.3.2)

17
Product parts (Fig.3.3)
ASensor-switched floodlight
BClip
CConnecting terminal
DWall mount
ESensor unit
FCamera
GReset button
HStatus LED
ISlot for memory card
J2 grub screws
Connection (Fig.3.4)
The supply lead is a three-core cable:
L= phase conductor (usually black,
brown or grey)
N= neutral conductor (usually blue)
= Protective-earth conductor
(green/yellow)
Technical specifications
Enclosure, light and sensor
–Dimensions (H×W×D):
275×210×167mm
–Power supply: 220-240V, 50/60Hz
–Power consumption (Pon): 21W
–Standby (sensor) (Psb): 0.50W
–Standby (network) (Pnet) 0.50W
–Area illuminated to the front: 444cm²
–Luminous flux (360°): 2,310lm
–Eciency: 110lm/W
–Colour temperature:
3,000K (warm white)
–Colour-rendering index: Ra=80
–Average rated life expectancy:
L70B50 at 25° Celsius:
> 36,000hours.
–Colour consistencySDCM:
starting value: 6
–Luminous intensity distribution:
LumEdit
202011091218_XLED CAM1 KOMPLETTE LEUCHTE, NACHBESS.
PolarDiagram
08.03.21/ 11:52 1/1
100
200
300
90°90°
180°
0° 30°30°
150°150°
60°
120°
60°
120
°
cd/ 1000 lm
C0/ C180 C90 / C270
–Communication:
Wi-Fi 2400-2483.5MHz
–Transmission power: < 100mW
–Sensor technology: Passive infrared
–Angle of coverage:
180° with 45° angle of aperture
–Mounting height: 2m
–Detection reach: 10m tangentially
–Twilight setting: 10-10,000lux
–Basic light level: 0-40%
–Time setting:
1min, 3min, 10min, 15min
–Ambient temperature:
-10°C to +40°C
–IP rating: IP44
–Protection class: I
Camera
–Resolution: 1920 x 1080 px
–Viewing angle: 110° horizontally
90° vertically
–Setting angle:
horizontal 90° to either side
vertical 20° to 30°
–Memory card: max. 128GB (16 GB
memory card included)
–Power consumption: 1.53 W
–Energy eciency class:
this product contains an energy
eciency class "E" light source.
Luminous intensity distribution
(Fig.3.5)
4. Installation
Hazard from electrical power.
Touching live parts can result in electri-
cal shock, burns or death.
• Switch OFF power and interrupt
power supply.
GB

18
• Using a voltage tester, check to make
sure the light is disconnected from
the power supply.
• Make sure power supply remains
interrupted.
Risk of damage to property!
Mixing up connection leads may pro-
duce a short circuit.
• Identify connection leads.
• Re-connect connection leads.
Preparing for installation
• Check all components for dam-
age. Do not use the product if it is
damaged.
• Select an appropriate site to install
the product.
–Take reach into consideration.
(Fig.4.1)
–Take reach and motion detection
into consideration. (Fig.4.2/4.3)
–Vibration-free.
–No obstacles in detection zone.
–Not in explosive atmospheres.
–Not on normally flammable
surfaces.
–Do not look into the LED light from
a short distance (<20cm).
–Stable connection to the Wi-Fi
router (2.4 GHz band).
Mounting procedure
• Check to make sure the power sup-
ply is switched OFF. (Fig.3.4)
• Unscrew retaining screw. (Fig.4.4)
• Disconnect sensor-switched flood-
light from the wall mount by pressing
the clip. (Fig.4.4)
• Mark drill holes. (Fig.4.5)
• Drill holes (Ø 6 mm) and fit wall plugs.
(Fig.4.6)
• Firmly screw wall mount into place.
(Fig.4.7)
• Connect mains power supply lead
according to terminal labelling.
(Fig.4.8/3.4)
• Aim sensor-switched floodlight
and fix in place with grub screws.
(Fig.4.9)
• Fit sensor-switched floodlight on the
wall mount. (Fig.4.10)
• Tighten retaining screw. (Fig.4.10)
• Switch ON power supply. (Fig.4.10)
5. Configuration
Steinel CAM app
Android
iOS
• Download Steinel CAM app.
System requirements
–Same 2.4 GHz Wi-Fi network for
sensor-switched floodlight and
smartphone or tablet.
–The Wi-Fi router enables the devices
to communicate with each other.
–While configuring, no connection to
guest access or repeater.
Configuring unit
Power supply connected:
–The unit boots.
–Status LED lights up red.

19
After booting:
–Acoustic signal every 4seconds.
–Status LED flashes red.
• Open Steinel CAM app.
• Enter the Wi-Fi router's network
name and network key into the
Steinel CAM app.
While unit and Wi-Fi router are con-
necting:
–Acoustic signal every second.
–Status LED flashes green in rapid
succession.
Smartphone or tablet are connected
with the unit:
–Signal stops sounding.
–Status LED slowly flashes green.
• Configure unit via the Steinel CAM
app.
6. Use
All functions are selected and used
via the Steinel CAM app.
Factory settings
–Time setting: 1 minute
–Twilight setting: daylight mode
–Basic light level: 40%
Time setting
The time (switch-o delay) can be set
to 1minute, 3minutes, 10minutes or
15minutes. Every movement detected
re-activates the light.
Twilight setting
The brightness response threshold
(twilight) can be infinitely varied from ap-
prox. 10 to 10000lux (daylight operating
mode).
Basic light level
–Basic light level provides constant
illumination that switches ON when
the level of ambient light falls below
the light-level response threshold.
Basic light level can be infinitely varied
from a light output of 10% to 40%.
–Light is switched to 100% output
when movement is identified in the
detection zone. The unit then swit-
ches back to basici light level.
Inserting the memory card
• Undo retaining screw and remove
cover. (Fig.6.1)
• Insert memory card. (Fig.6.2)
• Fit cover and tighten retaining screw.
(Fig.6.4)
Aiming camera (Fig.6.5)
Aiming floodlight head (Fig.6.6)
• Undo the grub screws to alter aim.
After altering aim, fix floodlight head
in place with grub screws. (Fig.6.6)
Adjusting the detection zone
To rule out inadvertent triggering or target
specific danger spots, the detection zone
can be limited with film shrouds. The film
shroud is stuck onto the sensor unit.
–Limit the detection zone's max. reach
with the top film shroud. (Fig.6.7)
–Limiting the horizontal detection zone
with film-shroud segments cut to
size. One segment covers about 45°.
(Fig.6.8/6.9)
• For adjustment, select the test mode
in the Steinel CAM app.
Restoring factory settings
• Undo retaining screw and remove
cover. (Fig.6.1)
• Using the key, hold the reset button
down for approx. 7seconds until the
signal sounds. (Fig. 6.3)
While resetting:
–Status LED lights up red.
After resetting:
–Acoustic signal every 4seconds.
–Status LED flashes red.
• Open Steinel CAM app.
GB

20
• Clear camera in Steinel CAM app.
• Re-configure unit.
➜"Configuring unit"
• Fit cover and tighten retaining screw.
(Fig.6.4)
Camera function
–The camera films a sequence when
the sensor is triggered.
–The filmed sequence is saved on the
memory card and can be retrieved at
any time.
–The recorded data is only saved on
the unit's memory card.
–A maximum of two smartphones or
tablets can be connected to the cam-
era at the same time.
–A QR code is generated on the
smartphone or tablet which can
be read by another smartphone or
tablet.
–Once the sensor has triggered, the
user receives a push notification via
the Steinel CAM app.
• Open Steinel CAM app.
• Use image display and intercom
system.
➜Further information on the functions
and setting options in the Steinel
CAM app.
7. Cleaning and
Maintenance
Hazard from electrical power.
Contact between water and live parts
can result in electrical shock, burns or
death.
• Light must not be wet-cleaned.
Risk of damage to property!
Using the wrong detergent can damage
the light.
• Make sure detergent does not harm
the surface.
• Clean light with a soft cloth and mild
detergent.
8. Troubleshooting
Unit does not switch ON.
–Fuse not switched ON or faulty.
• Switch ON fuse.
• Change faulty fuse.
–Break in wiring.
• Check wiring with voltage tester.
–Short circuit in mains power supply
lead.
• Check connections.
–Mains switch OFF.
• Switch ON mains switch.
–Wrong twilight setting selected.
• Re-set brightness response
threshold
–Detection zone too small.
• Check detection zone.
–Light source faulty.
• The light source cannot be
changed. Completely replace unit.
Unit does not switch OFF.
–Continued movement within the
detection zone.
• Check detection zone.
• If necessary, limit detection zone.
–Basic lighting level selected.
• Select programme without basic
light level.
–Manual override function selected.
• Deactivate manual override
function.
Unit switches ON without any identifi-
able movement.
–Install light at a non-vibrating site.
• Securely mount enclosure.
–Movement occurring, but is not iden-
