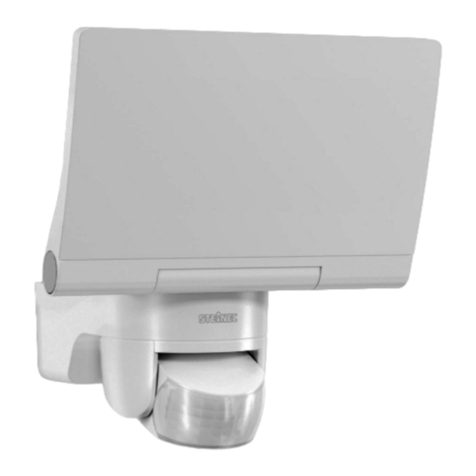

STEINEL XLED home 2 User manual

STEINEL Vertrieb GmbH
Dieselstraße 80-84
33442 Herzebrock-Clarholz
Tel: [phone]
www.steinel.de
Contact
www.steinel.de/contact
110077140 02/2021 Technische Änderungen vorbehalten. / Subject to technical modification without notice.
XLED home 2
XLED home 2 XL
XLED home 2 SL
XLED home 2 Connect
CN
BG
RU
LV
LT
EE
HR
SI
RO
PL
SK
CZ
HU
TR
GR
NO
FI
DK
SE
PT
ES
IT
NL
FR
GB
DE
I
STL-11104-20_XLED home 2 XL_148x210mm.indd 1STL-11104-20_XLED home 2 XL_148x210mm.indd 1 10.05.20 09:5310.05.20 09:53
CN
BG
RU
LV
LT
EE
HR
SI
RO
PL
SK
CZ
HU
TR
GR
NO
FI
DK
SE
PT
ES
IT
NL
FR
GB
DE

– 2 – – 3 –
Textteil beachten!
Follow written instructions!
Suivre les instructions ci-après !
Neem instructies in acht!
Osservare il testo!
¡Obsérvese la información
textual!
Siga as instruções escritas
Följ den skriftliga
montageinstruktionen.
Følg de skriftlige
instruktioner!
Huomioi tekstiosa!
Se tekstdelen!
Τηρείτε γραπτές οδηγίες!
Yazılı talimatlara uyunuz!
A szöveges utasításokat
tartsa meg!
Dodržujte písemné pokyny!
Dodržiavajte písomné
informácie!
Postępować zgodnie
zinstrukcją!
Respectați instrucțiunile
următoare!
Upoštevajte besedilo!
Pridržavajte se uputa!
Järgige tekstiosa!
Atsižvelgti į rašytines
instrukcijas!
Pievērsiet uzmanību
teksta daļai!
Соблюдать текстовую
инструкцию!
Прочетете инструкциите!
遵守文字说明要求!
3
...
3.4 Master
90°
180°
R 116
R 134 (XL)
3.5 Slave
R 112
180°
180°
R 116
R 134 (XL)
3.6 Slave
R 112
180°
180°
R 116
3.7 Master
148
161
180
240 (XL)
218
240 (XL)
218
127
145 (XL)
3.1 Master
3.2 Slave
3.3 Master
180°
180°
R 112
3.8 Master
148
161
180
240 (XL)
218
240 (XL)
218
127
145 (XL)
3.9 Slave
148
180
181
127
161
3.10 Slave
148
180
199 (XL) 181
145 (XL) 127
161
DE . . . . . . . . . . 9
GB. . . . . . . . . 17
FR . . . . . . . . . 23
NL . . . . . . . . . 30
IT. . . . . . . . . . 36
ES . . . . . . . . . 43
PT . . . . . . . . . 50
SE . . . . . . . . . 57
DK. . . . . . . . . 63
FI. . . . . . . . . . 69
NO. . . . . . . . . 75
GR. . . . . . . . . 81
TR . . . . . . . . . 88
HU. . . . . . . . . 94
CZ . . . . . . . . 101
SK . . . . . . . . 107
PL . . . . . . . . 113
RO. . . . . . . . 120
SI. . . . . . . . . 127
HR. . . . . . . . 133
EE . . . . . . . . 139
LT . . . . . . . . 145
LV . . . . . . . . 152
RU. . . . . . . . 158
BG. . . . . . . . 166
CN. . . . . . . . 173

– 4 – – 5 –
3.11 Master
A
CD
F
E
B
3.12 Slave 4
A
C
B
4.1
I
O
4.2 Master (Master/Slave)
L
LL
N
NL N
4.3 Master (Master/Master)
L
L
N
N LN
4.4 Slave
L
L
N
N
L
N
L
N
4.5 XLED home 2 Connect 5
L
L
N
N
L
N
5.1 Master
max 10 m
2 m
5.2 Master
max 10 m
5.3 Master
~ 5 m
5.4
5.5
5.6
5.7
1.
2.

– 6 – – 7 –
5.8
5.9
Ø 6
5.10
5.11
5.12
5.13 XLED home 2 / XLED home 2 XL
L
N
L´
L
N
N
L´
L
5.14 XLED home 2 SL /
XLED home 2 Connect
L
N
5.15
5.16
5.17
I
O
6
6.1 XLED home 2
(F) (E)
6.2
180°
180°
6.3 Master
180°
90°
90°

– 8 –
6.4 Master
6.5 Master
6.6 Master
90°
90°

– 17 –
GB
1. About this document
Please read carefully and keep in a safe place.
– Under copyright. Reproduction either in whole or
in part only with our consent.
– Subject to change in the interest of technical
progress.
– All product dimensions in mm.
Symbols
!
Hazard warning!
... Reference to other information in the
document.
Note:
Diagrams without captions apply to all versions.
2. General safety precautions
!
Disconnect the power supply before
attempting any work on the unit.
• Installing the LED floodlight involves work on the
mains voltage supply; installation must therefore
be carried out professionally in accordance with
the applicable national wiring regulations and
electrical operating conditions (DE-VDE 0100,
AT-ÖVE/ÖNORM E 8001-1, CH-SEV 1000).
• The LED floodlight must be positioned so that it
is not expected that anybody can stare into the
light for any prolonged period from a distance of
less than 0.3m.
• The floodlight enclosure heats up when the light
is on. Only adjust the angle of the LED panel
once it has cooled down.
• Do not install the LED floodlight on (normally)
flammable surfaces.
3. XLEDhome2/XLEDhome2XL
XLEDhome2SL
XLEDhome2Connect
Proper use
– LED floodlight suitable for wall mounting
outdoors.
– Fully swivelling LED panel.
– Can be used on its own or interconnected with
other floodlights.
XLEDhome2/XLEDhome2 XL
– Wired interconnection.
– Operation via control dial.
XLEDhome2 Connect
– Wireless interconnection (<100m).
– Operation via Smart Remote app.
Master versions
– The sensor-switched LED floodlight contains an
infrared motion detector.
Movement triggers lights, alarms and many other
devices. With the fully swivelling panel, the LED
floodlight can be used at home to provide perfect
illumination for lighting up property, or commercially
for lighting up business premises. In conjunction
with the opal cover, this extremely ecient technol-
ogy provides wide-area lighting.
Models
– XLEDhome2/XLEDhome2XL
– XLEDhome2SL
– XLEDhome2Connect
Package contents for master versions (Fig.3.1)
Package contents for slave version (Fig.3.2)
Adjustment range for floodlight head and sen-
sor-switched master
(Fig.3.3/3.4/6.2/6.3/6.6)
Adjustment range for slave floodlight head
(Fig.3.5/3.6/6.2)
Product dimensions, master (Fig.3.7/3.8)
Product dimensions, slave (Fig.3.9/3.10)
Product components, master (Fig.3.11)
A LED panel
B Enclosure
C Wall mount
D Sensor unit
E Time setting (XLEDhome2/XLED home2XL)
F Twilight setting (XLEDhome2/XLEDHome2 XL)
Product components, slave (Fig.3.12)
A LED panel
B Enclosure
C Wall mount
GB

– 18 – – 19 –
4. Electrical installation
• Switch OFF power supply. (Fig.4.1)
Connecting the mains power supply lead
The supply lead is a 2 or 3-core cable:
L = phase conductor (usually black,
brown or grey)
L' or  = phase conductor (usually black,
brown or grey), in master/master or
master/slave mode only. Mains sup-
ply lead is used as connection lead
for switching output.
N= neutral conductor (usually blue)
PE = protective-earth conductor (green/
yellow)
Note:
The protective-earth conductor need not be con-
nected for this product.
Wiring diagram, master/slave (Fig.4.2)
Wiring diagram, master/master (Fig.4.3)
Wiring diagrams, slave (Fig.4.4)
Wiring diagram, XLEDhome2Connect (Fig.4.5)
Important:
Incorrectly wired connections will produce a short
circuit later on in the LED floodlight or your fuse
box. In this case, you must identify the individual
conductors once again and reconnect them.
The light source of this LED floodlight cannot
be replaced. If the light source needs to be
replaced (e.g. at the end of its service life), the
complete LED floodlight must be replaced.
5. Installation
• Check all components for damage.
• Do not use the product if the LED floodlight is
damaged.
• Select an appropriate mounting location, taking
the reach and motion detection into considera-
tion. (Fig.5.1/5.2/5.3)
• Align the LED floodlight. (Fig.5.4)
The most reliable way to detect movement is given
by mounting the LED floodlight to point across the
direction in which people walk and by making sure
no obstacles (e.g. trees, walls etc.) interrupt the line
of sensor vision. (Fig.5.2/5.3)
Mounting procedure
• Switch OFF power supply. (Fig.4.1)
• Undo retaining screw. (Fig.5.5)
• Detach enclosure (B) from wall mount (C).
(Fig.5.6)
•Detach plug-in terminal from wall mount. (Fig.5.7)
• Mark drill holes. (Fig.5.8)
• Drill holes and fit ground plugs. (Fig.5.9)
• Fit sealing plug. (Fig.5.10)
– Power supply lead, concealed (Fig.5.11)
– Power supply lead, surface-mounted, with
spacers (Fig.5.12)
• Connect conductors.
– XLEDhome2/XLEDhome2XL (Fig.5.13)
An additional external load can be connected
to N und L'/.
– XLEDhome2 Connect/XLEDhome2SL
(Fig.5.14)
• Connect plug-in terminal. (Fig.5.15)
• Fit enclosure onto wall mount. (Fig.5.16)
• Screw in locking screw. (Fig.5.17)
• Switch ON power supply. (Fig.5.17)
• Make settings ➜"6. Function“
6. Function
XLEDhome2/XLEDhome2XL
XLEDhome2SL
Factory settings
Time setting (E): 8 seconds
Twilight setting (F): 2000 lux, (daytime mode)
Time setting (Fig.6.1/E)
The time you want the LED floodlight to stay on
for (main light) is infinitely adjustable from approx.
8seconds to a maximum of 35minutes. Any
movement detected before this time elapses will
restart the timer.
– Control dial set to + = longest time,
approx. 35minutes
– Control dial set to – = approx. 8seconds
Twilight setting (Fig.6.1/F)
The LED floodlight's chosen response threshold
can be infinitely varied from approx. 2 to 1000lux.
– Control dial set to = daylight operation (inde-
pendent of ambient brightness)
– Control dial set to = night-time operation
(approx. 2 lux)
The control dial must be turned to when
adjusting the detection zone and performing the
functional test in daylight.
Note:
When setting the detection zone, we recommend
selecting the shortest time.
Note:
After the LED floodlight switches OFF, it takes
approx. 1 second before it is able to start detecting
movement again. The LED floodlight will only
switch ON in response to movement once this
period has elapsed.
XLEDhome2Connect
Factory settings
Twilight setting: 2000 lux, daytime mode, lux teach
Time setting: 5seconds
Reach setting/adjustment
The detection zone can be optimised to suit
requirements.
Sensor unit
– Sensor unit swivels through 180°. (Fig.6.3)
– Sensor unit tilts through 90°. (Fig.6.6)
Adhesive shroud (Fig.6.4)
The film shroud can be used for masking out any
number of lens segments to limit reach as required.
Inadvertent triggering is ruled out or the sensor can
be targeted to watch over danger spots (Fig.6.5).
Other information:
Floodlight adjustment range (Fig.6.2)
Setting functions
– Setting via control dial (XLEDhome2)
– Setting via Smart Remote app (XLEDhome2
Connect)
Note:
The settings last selected on the control will be
used.
Smart Remote app
To configure the LED floodlight via smartphone
or tablet, you must download the STEINEL Smart
Remote app from your app store. You will need a
Bluetooth-capable smartphone or tablet.
Additional functions only via the
Android
iOS
Smart Remote app:
– Twilight setting 2 - 2000lux, daytime mode,
lux teach, time teach
– Time setting 5s - 60min
– ON / OFF times based on time of day
– Night economy mode
– Reach setting based on sensitivity
– Group interconnection and naming lights /
groups
– Manual override 4h ON / 4h OFF
– Password protection
The functions of the LED floodlight can be set via
smartphone or tablet. Bluetooth interconnection is
only possible via smartphone or tablet.
Note:
After the LED floodlight switches OFF, it takes
approx. 1second before it is able to start detecting
movement again. The LED floodlight will only
switch ON in response to movement once this
period has elapsed.
The XLEDhome2 Connect has an internal clock
for time-based activation and deactivation. This
automatically synchronises with the clock of the
connected smartphone via the Smart Remote app
each time a Bluetooth connection is established.
To ensure correct function following an interrup-
tion in the LED floodlight's power supply, it must
be re-connected via the Smart Remote app. The
internal clock is re-synchronised with the smart-
phone clock.
GB

– 20 – – 21 –
7. Operation/maintenance
The LED floodlight is not suitable for burglar alarm
systems as it is not tamperproof in the manner pre-
scribed for such systems. Weather conditions may
aect the way the LED floodlight works. Strong
gusts of wind, snow, rain and hail may cause the
light to come ON when it is not wanted because
the sensor is unable to distinguish between sudden
changes in temperature and sources of heat.
The detector lens may be cleaned with a damp
cloth if it gets dirty (do not use cleaning agents).
8. Disposal
Electrical and electronic equipment, accessories
and packaging must be recycled in an environmen-
tally compatible manner.
Do not dispose of electrical and
electronic equipment as domestic
waste.
EU countries only:
Under the current European Directive on Waste
Electrical and Electronic Equipment and its imple-
mentation in national law, electrical and electronic
equipment no longer suitable for use must be
collected separately and recycled in an environ-
mentally compatible manner.
9. Declaration of Conformity
STEINEL Vertrieb GmbH hereby declares that
the XLEDhome2 Connect radio equipment type
conforms to Directive 2014/53/EU. The full wording
of the EU Declaration of Conformity is available for
downloading from the following Internet address:
www.steinel.de
10. Manufacturer's Warranty
This STEINEL product has been manufactured with
utmost care, tested for proper operation and safety
and then subjected to random sample inspection.
Steinel guarantees that it is in perfect condition
and proper working order. The warranty period is 5
years and starts on the date of sale to the consum-
er. We will remedy defects caused by material flaws
or manufacturing faults. The warranty will be met by
repair or replacement of defective parts at our own
discretion. The warranty shall not cover damage to
wear parts, damage or defects caused by improper
treatment or maintenance. Further consequential
damage to other objects shall be excluded. Claims
under the warranty will only be accepted if the unit
is sent fully assembled and well-packed with a brief
description of the fault, a receipt or invoice (date of
purchase and dealer's stamp) to the appropriate
Service Centre.
Service:
Our Customer Service Department will repair faults
not covered by warranty or after the warranty pe-
riod. Please send the product well-packed to your
nearest Service Centre.
MANUFACTURER'S
1
3
5
YEAR
GB
WARRANTY
MANUFACTURER'S
YEAR
WARRANTY
MANUFACTURER'S
YEAR
WARRANTY
11. Technical specifications
XLEDHome2 XLEDHome2 XL XLEDHome2
Connect
XLEDHome2SL
Dimensions
(H×W×D)
218×180×161 240×180×161 218×180×161 181×180×161
Output/eciency 14W / 106lm/W 20W / 106lm/W 13.5W / 109lm/W 13W / 111lm/W
Luminous flux /
brightness
1484lm 2120lm 1472lm 1443lm
Power
consumption
0.55W 0.55W 0.35W -
Weight 0.575kg 0.620kg 0.575kg 0.480kg
Area illuminated Front view
283.1cm2
Side view
113cm2
Front view
316.2cm2
Side view
115cm2
Front view
283.1cm2
Side view
113cm2
Front view
274.1cm2
Side view
86.3cm2
Mains current 79mA 103mA 69mA 66mA
Power factor 0.77 0.85 0.86 0.86
Additional swit-
ching capacity
XLEDhome2
XLEDhome2 XL
Incandescent / halogen lamp load 1000 W
Fluorescent-lamp electronic ballasts 430W
Fluorescent lamps, uncorrected 500VA
Fluorescent lamps, series-corrected 900VA
Fluorescent lamps, parallel-corrected 500VA
Low-voltage halogen lamps 1000VA
LED < 2W 16W
2 W < LED < 8W 64W
LED > 8W 64W
Capacitive load 88μF
Colour
temperature
3000K (warm white)
Colour rendering
index
Ra ≥ 80
Supply voltage 220-240 ~V / 50/60Hz
Sensor system Passive infrared
Reach max. 10m
Angle of
coverage
180°
Time setting 8s - 35min (XLEDhome2 Connect 5s -60min)
Twilight setting 2-2000lux
IP /
protection class
IP44 / II
Bluetooth
frequency
2.4-2.48GHz
Bluetooth trans-
mitter power
5 dBm/3 mW
GB

– 22 –
12. Troubleshooting
Malfunction Cause Remedy
LED floodlight without power ■Fuse has blown,
not switched ON,
break in wiring
■Short circuit
■New fuse, turn on power switch,
check wiring with voltage tester
■Check connections
Sensor-switched LED
floodlight will not switch ON
■Twilight setting in night-time mode
during daytime operation
■Mains switch OFF
■Fuse blown
■Detection zone not correctly
adjusted
■Reset
■Switch ON
■Replace fuse, check connection
if necessary
■Readjust
Sensor-switched LED
floodlight will not switch OFF
■Continued movement within the
detection zone
■Check zone and readjust if
necessary or apply shroud
Sensor-switched LED
floodlight keeps switching
ON and OFF
■Animals moving in detection zone ■Tilt sensor higher or fit shrouds to
target sensor; adjust detection
zone or fit shrouds
Sensor-switched LED
floodlight switches ON when
it should not
■Wind is moving trees and bushes in
the detection zone
■Cars in the street are detected
■Sudden temperature changes due
to weather (wind, rain, snow) or air
expelled from fans, open windows
■Sensor-switched LED floodlight
swaying (moving), resulting, for
example, from gusts of wind or
heavy precipitation
■Change detection zone
■Change detection zone
■Adjust detection zone or install in a
dierent place
■Fit sensor-switched LED floodlight
to a firm surface
LED floodlight is now shown
in the Bluetooth listing
■Incorrect region selected ■Settings
Region EU/Region US
Forgotten password? ■After entering wrong password:
"Reset password" button; switch
power supply OFF and back ON
again within 10minutes; then
re-enter password
App won't start ■Location is not activated ■Activate location in smartphone
settings
Settings for LED floodlight
are greyed out
■LED floodlight is not declared as
group master (slave mode)
■Set master floodlight
■Declare LED floodlight as master
No Bluetooth LED floodlight
found
■LED floodlight is not in reach
■Bluetooth is deactivated on
smartphone
■Check whether Bluetooth is
activated on smartphone or
reduce distance to the product
■Re-start search
No connection being set up
from smartphone to LED
floodlight
■Smartphone too close to device
■Smartphone not compatible with
app
■App version not up to date
■Distance to LED floodlight at least
1.5 m
■Use dierent smartphone
■Update Smart Remote app in app
store

– 57 –
SE
1. Om detta dokument
Läs noga igenom dokumentet och förvara
det väl!
– Upphovsrättsligt skyddat. Eftertryck, även delar
av texten, bara med vårt samtycke.
– Ändringar som görs pga den tekniska utveckling-
en, förbehålles.
– Alla produktmått i mm.
Symbolförklaring
!
Varning för fara!
... Hänvisning till textställen i dokumentet.
Anmärkning:
Bilder utan överskrift gäller för alla varianter.
2. Allmänna säkerhetsanvisningar
!
Bryt spänningen före alla arbeten på
produkten!
• Vid installation av LED-strålkastaren handlar
det om arbeten på nätspänningen och därför
måste arbetet genomföras professionellt enligt
respektive länders installationsföreskrifter och
anslutningskrav (t.ex. DE-VDE 0100, AT-ÖVE/
ÖNORM E 8001-1, CH-SEV 1000).
• LED-strålkastaren bör placeras så, att det inte
blir möjligt att se in i ljuskällan under en längre tid
på ett kortare avstånd än 0,3 m.
• Strålkastarens huvud blir hett under driften. Rikta
in LED-panelen sedan den svalnat.
• Montera inte LED-strålkastaren på (i vanliga fall)
lättantändliga underlag.
3. XLEDhome2/XLEDhome2XL
XLEDhome2SL
XLEDhome2Connect
Ändamålsenlig användning
– LED-strålkastare med sensor avsedd för vägg-
montering utomhus.
– Fritt svängbar LED-panel.
– Kan användas som enskild strålkastare eller
sammankopplad.
XLEDhome2/XLEDhome2 XL
– Trådbunden sammankoppling.
– Hantering via inställningsregulator.
XLEDhome2 Connect
– Trådlös sammankoppling (<100m).
– Handhas via Smart Remote App.
Master-versioner
– Sensor-LED-strålkastaren har en infraröd
rörelsevakt.
Rörelser kopplar ljus, larm och mycket annat. Med
den fritt svängbara panelen är LED-strålkastaren
perfekt för såväl privatbostaden och tomten som
för företagsområdet. Den eektiva LED teknologin
ger i kombination med den opala skivan ett bred-
strålande ljus.
Utföranden
– XLEDhome2/XLEDhome2XL
– XLEDhome2SL
– XLEDhome2Connect
Innehåll master-versioner (bild3.1)
Innehåll slave-version (bild3.2)
Lamphuvudets svängområde och sensor master
(bild3.3/3.4/6.2/6.3/6.6)
Lamphuvudets svängområde slave
(bild3.5/3.6/6.2)
Produktmått master (bild3.7/3.8)
Produktmått slave (bild3.9/3.10)
Översikt över enheter master (bild3.11)
A LED-panel
B Kåpa
C Väggfäste
D Sensorenhet
E Efterlystid (XLEDhome2/XLED home2XL)
F Skymningsinställning (XLEDhome2/
XLEDHome2 XL)
Översikt över enheter slave (bild3.12)
A LED-panel
B Kåpa
C Väggfäste
SE

– 58 – – 59 –
4. Elektrisk installation
• Stäng av strömförsörjningen. (bild4.1)
Nätanslutningens matarledning
Nätanslutningens matarledning består av en
2- resp. 3-ledarkabel:
L = Fas (oftast svart, brun eller grå)
L' eller = Fas (oftast svart, brun eller grå)
e ndast i master/master eller
master/slave - drift. Nätanslutningens
matarledning används som anslut-
ningsledning för kopplingsutgång.
N= Neutralledare (oftast blå)
PE = Skyddsledare (grön/gul)
Anmärkning:
Skyddsledaren måste inte anslutas på denna
produkt.
Kopplingsschema master/slave (bild4.2)
Kopplingsschema master/master (bild4.3)
Kopplingsschema slave (bild4.4)
Kopplingsschema XLEDhome2Connect (bild4.5)
Viktigt:
En förväxling av anslutningarna leder till kortslutning
i LED-strålkastaren eller i säkringsskåpet. I ett
sådant fall måste de enskilda kablarna identifieras
igen och anslutas på nytt.
LED-strålkastarens ljuskälla kan inte bytas ut; om
ljuskällan ändå måste bytas ut (t.ex. när den är
uttjänt), så måste hela LED-strålkastaren bytas ut.
5. Montage
• Kontrollera samtliga delar med avseende på
skador.
• Är LED-strålkastaren skadad får den inte tas
i bruk.
• Välj en lämplig montageplats med hänsyn
till räckvidden och rörelsedetekteringen.
(bild5.1/5.2/5.3)
• Justering av LED-strålkastaren. (bild5.4)
Den säkraste rörelsebevakningen uppnås när
LED-strålkastaren monteras i rät vinkel mot rörelse-
riktningen och inga hinder finns i vägen för sensorn
(t.ex. träd, murar etc.). (bild5.2/5.3)
Montageordning
• Stäng av strömförsörjningen. (bild4.1)
• Lossa skruvarna. (bild5.5)
• Lossa armaturhuset (B) från vägghållaren (C).
(bild5.6)
• Ta bort kopplingsplinten från vägghållaren.
(bild5.7)
• Markera borrhålen. (bild5.8)
• Borra hål och sätt i pluggar. (bild5.9)
• Sätt i tätningsplugg. (bild5.10)
– Kabel infällt montage (bild5.11)
– Kabel utanpåliggande montage med av-
ståndshållare (bild5.12)
• Anslut nätkabeln.
– XLEDhome2/XLEDhome2XL (bild5.13)
Till N och L'/kan dessutom en extern last
anslutas.
– XLEDhome2 Connect/XLEDhome2SL
(bild5.14)
• Anslut kopplingsplinten. (bild5.15)
• Sätt fast armaturhuset på väggfästet. (bild5.16)
• Skruva i säkringsskruven. (bild5.17)
• Slå till spänningen. (bild5.17)
• Företa inställningarna ➜"6. Funktion"
6. Funktion
XLEDhome2/XLEDhome2XL
XLEDhome2SL
Fabriksinställningar
Efterlystid (E): 8 sekunder
Skymningsinställning (F): 2000 lux, (dagdrift)
Efterlystid (bild6.1/E)
Önskad efterlystid för LED-strålkastaren kan ställas
in steglöst från ca 8sekunder till max. 35 minuter.
Vid varje registrerad rörelse som sker innan denna
tid löpt ut, startar tiduret på nytt.
– Ställskruv += ca 35minuter
– Ställskruv –= ca 8sekunder
Skymningsinställning (bild6.1/F)
LED-strålkastarens önskade aktiveringströskel kan
ställas in steglöst från ca 2 till 2000 lux.
– Ställskruven på = drift i dagsljus (oberoende
av ljusstyrka)
– Ställskruven på = skymningsdrift (ca 2 lux)
För inställningen av bevakningsområdet och för
funktionstestet i dagsljus, måste ställskruven stå
på .
Anvisning:
Vid inställning av bevakningsområdet rekommende-
ras den kortaste tiden.
Anvisning:
Efter varje gång som Led-strålkastaren har släckts,
avbryts rörelsebevakningen i ca 1 sekund. Först
efter att denna tid har löpt ut kan LED-strålkastaren
tändas igen vid rörelse.
XLEDhome2Connect
Fabriksinställningar
Skymningsinställning: 2000 lux
Dagdrift, lux-teach
Efterlystid: 5 sekunder
Inställning/justering av räckvidden
Bevakningsområdet kan ställas in för maximalt
område eller anpassas individuellt.
Sensorenhet
– Sväng sensorenheten 180° horisontalt. (bild6.3)
– Vrid sensorenheten 90° vertikalt. (bild6.6)
Täckfolie (bild6.4)
Täckfolien är till för att täcka så många linssegment
som behövs och på så vis individuellt begränsa
räckvidden. Felkopplingar utesluts och särskilt
riskanta ställen övervakas riktat (bild6.5).
Övrigt
Lamphuvudets svängområde (bild6.2)
Ställa in funktioner
– Inställning via ställskruv (XLED home 2)
– Inställning via Smart Remote appen
(XLED home 2 Connect)
Anmärkning:
De inställningar gäller, som gjordes på den senast
använda manöverkomponenten.
Smart Remote App
För att konfigurera LED-strålkastaren med smart-
telefon eller surfplatta måste STEINEL Smart
Remote App laddas ner från AppStore. Det krävs
en bluetooth-förberedd smarttelefon eller surfplatta.
Android
iOS
Ytterligare funktioner endast via Smart Remote
App:
– Skymningsinställning 2 - 2000lux, dagdrift,
lux-teach, klockslag-teach
– Efterlystid 5 sek - 60 min
– Tidpunkter för Till och Från enligt klockslag
– Nattsparläge
– Inställning av räckvidd över känslighet
– Gruppernas sammankoppling och armaturernas
identifiering / grupper
– Manuell överstyrning 4h Till / 4h Från
– Lösenordsskydd
LED-strålkastarens funktioner kan ställas in via
smarttelefon, surfplatta. En bluetooth-samman-
koppling går bara att göra via smarttelefon eller
surfplatta.
Anmärkning:
Efter varje gång som LED-strålkastaren har släckts
avbryts rörelsebevakningen i ca 1 sekund. Först
efter att denna tid har löpt ut kan LED-strålkastaren
tändas igen vid rörelse.
För att tända och släcka armaturen tidsbaserat
har XLED home 2 Connect ett internt tidur. Detta
synkroniserar sig vid varje bluetooth-förbindelse via
Smart Remote App automatiskt med tiduret i den
anslutna smarttelefonen.
För att garantera en korrekt funktion efter ett
spänningsavbrott i LED-strålkastaren, måste en
förbindelse via Smart Remote App skapas. Det
interna tiduret synkroniseras på nytt med smart-
telefonens tidur.
SE

– 60 – – 61 –
7. Drift/skötsel
LED-strålkastaren är inte avsedd som professionellt
tjuvlarm, eftersom den inte uppfyller de krav som
ställs mot åverkan och sabotage. Väderleksinfly-
tanden kan påverka LED-strålkastarens funktion.
Kraftiga vindbyar, snöfall, regn- och hagelskurar
kan orsaka oönskad tändning av ljuset, eftersom
de plötsliga temperaturskillnaderna inte kan skiljas
från normala värmekällor.
Bevakningslinsen kan rengöras med en fuktig trasa
(utan rengöringsmedel).
8. Avfallshantering
Elapparater, tillbehör och förpackning måste lämnas
in till miljövänlig återvinning.
Kasta inte elapparater i hushållssoporna!
Gäller endast EU-länder:
Enligt det gällande europeiska direktivet om uttjänta
elektriska och elektroniska apparater och dess
omsättning i nationell lagstiftning, måste uttjänta
elapparater lämnas in till miljövänlig återvinning.
9. Försäkran om överensstämmelse
Härmed förklarar STEINEL Vertrieb GmbH, att
XLED home 2 Connect motsvarar direktivet
2014/53/EU. Den fullständiga texten till EU-för-
säkran om överensstämmelse finns på följande
internetadress: www.steinel.de
10. Tillverkargaranti
Denna STEINEL-produkt är tillverkad med största
noggrannhet. Den är funktions- och säkerhets-
testad enligt gällande föreskrifter och har därefter
genomgått en stickprovskontroll. Steinel garanterar
felfritt tillstånd och felfri funktion. Garantin gäller
5 år från inköpsdagen. Vi åtgärdar bristfälligheter
orsakade av material- eller tillverkningsfel. Garantin
uppfylls genom reparation eller utbyte av bristfälliga
delar efter vårt val. Garantin omfattar inte slitage
och skador orsakade av felaktigt hanterande eller
bristande underhåll och skötsel av produkten.
Följdskador på främmande föremål ersätts ej.
Garantin gäller endast då produkten, som inte får
vara demonterad, sändes väl förpackad med kort
beskrivning av felet och fakturakopia eller kvitto
(inköpsdatum och stämpel) till vår representant eller
lämnas till inköpsstället.
Service:
Efter garantins utgång eller vid fel som inte om-
fattas av garantin kan produkten repareras på vår
verkstad. Skicka produkten väl förpackad till nästa
serviceställe.
TILLVERKAR
1
3
5
ÅRS
SE
GARANTI TILLVERKAR
ÅRS
GARANTI
TILLVERKAR
ÅRS
GARANTI
11. Tekniska data
XLEDHome2 XLEDHome2 XL XLEDHome2
Connect
XLEDHome2SL
Mått (H×B×D) 218×180×161 240×180×161 218×180×161 181×180×161
Prestanda/
eektivitet
14 W / 106 lm/W 20W / 106lm/W 13,5W / 109lm/W 13W / 111lm/W
Ljusflöde 1484lm 2120lm 1472lm 1443lm
Egenförbrukning 0,55W 0,55W 0,35W -
Vikt 0,575kg 0,620kg 0,575kg 0,480kg
Projekterad yta Framifrån
283,1cm2
Från sidan
113cm2
Framifrån
316,2cm2
Från sidan
115cm2
Framifrån
283,1cm2
Från sidan
113cm2
Framifrån
274,1cm2
Från sidan
86,3cm2
Nätström 79mA 103mA 69mA 66mA
Eektfaktor 0,77 0,85 0,86 0,86
Extern belastning
till sensorn
XLEDhome2
XLEDhome2 XL
Glöd-/halogenlamplast 1000W
Lysrör elektr. förkoppl.don 430W
Lysrör okompenserade 500VA
Lysrör seriekompenserade 900VA
Lysrör parallellkompenserade 500VA
Lågvolt halogenlampor 1000VA
LED < 2W 16W
2 W < LED < 8W 64W
LED > 8W 64W
Kapacitiv belastning 88μF
Färgtemperatur 3000K (varmvit)
Färgåter-
givningsindex
Ra ≥ 80
Spänning 220-240 ~V / 50/60Hz
Sensorik Passiv infraröd
Räckvidd max. 10m
Bevakningsvinkel 180°
Efterlystid 8sek - 35min (XLEDhome2 Connect 5sek -60min)
Skymnings-
inställning
2-2000lux
IP/isolationsklass IP44 / II
Frekvens
Bluetooth
2,4-2,48GHz
Sändeekt
Bluetooth
5dBm / 3mW
SE

– 62 –
12. Driftstörningar
Störning Orsak Åtgärd
LED-strålkastaren utan
spänning
■Säkring defekt, inte påkopplad,
ledning avbruten
■Kortslutning
■Byt säkring, slå till spänningen;
testa med spänningsprovare
■Kontrollera anslutningarna
Sensor-LED-strålkastaren
tänds inte
■Vid dagsljusdrift, skymningsinställ-
ningen står på nattdrift
■Nätströmbrytare FRÅN
■Säkring defekt
■Bevakningsområdet inte exakt
inställt
■Ställ in på nytt
■Tillkoppla
■Byt säkring, kontrollera evtl.
anslutningen
■Justera inställningen
Sensor-LED-strålkastaren
släcks inte
■Ständig rörelse i bevakningsområdet ■Kontrollera området och omjustera
evtl. eller använd avskärmningar
Sensor-LED-strålkastaren
tänds/släcks ständigt
■Djur rör sig inom bevaknings-
området
■Vrid sensorn högre upp eller täck
över den målinriktat; ändra
området eller täck över
Sensor-LED-strålkastaren
tänds oönskat
■Vinden får träd och buskar att röra
sig inom bevakningsområdet
■Rörelser från bilar ute på gatan
■Plötslig temperaturförändring genom
vädrets inverkan (vind, regn, snö)
eller fläktutlopp, öppna fönster
■Sensor-LED-strålkastaren svänger
(rör sig) t.ex. på grund av vindbyar
eller stark nederbörd
■Ändra området
■Ändra området
■Ändra bevakningsområdet eller
flytta sensorn
■Montera sensor-LED-strålkastaren
på ett stabilt underlag
LED-strålkastaren nämns inte
i bluetooth-översikten
■Fel region vald ■Inställningar
Region EU/Region US
Glömt lösenord ■Efter felinmatning: Tryck på
knappen "Återställ lösenord";
Stäng av strömmen inom 10minu-
ter och sätt på den igen; Tilldela
därefter lösenordet på nytt
Appen startar inte ■Positionen är inte aktiverad ■Aktivera positionen i smarttelefo-
nens inställningar
Inställningarna för LED-
strålkastaren är nedtonade
■LED-strålkastaren är inte angiven
som gruppmaster (slave-drift)
■Ställ in master-strålkastaren
■Ange LED-strålkastaren som
master
Ingen bluetooth LED-
strålkastare hittad
■LED-strålkastaren befinner sig utom
räckvidd
■Bluetooth på smarttelefonen är
avaktiverad
■Kontrollera om bluetooth är
aktiverad i smarttelefonen eller
minska avståndet till produkten
■Starta sökningen på nytt
Ingen uppkoppling från
smarttelefonen till LED-
strålkastaren
■Smarttelefonen befinner sig för
nära strålaren
■Smarttelefonen är inte
appkompatibel
■Appversionen är för gammal
■Avståndet till LED-strålkastaren
minst 1,5 m
■Använd en annan smarttelefon
■Uppdatera Smart Remote App
i AppStore

– 75 –
NO
1. Om dette dokumentet
Les dokumentet nøye og ta vare på det!
– Med opphavsrett. Ettertrykk, også i utdrag,
kun med vår tillatelse.
– Det tas forbehold om endringer som tjener
tekniske fremskritt.
– Alle produktmål i mm.
Symbolforklaring
!
Advarsel om fare!
... Henvisning til tekststeder i dokumentet.
NB:
Bilder uten overskrift gjelder for alle varianter.
2. Generelle sikkerhetsinstrukser
!
Koble fra strømtilførselen før du foretar
arbeider på apparatet!
• Under installasjon av dette apparatet kommer
man i kontakt med strømnettet, og arbeidet
skal derfor utføres av en fagkyndig person iht.
gjeldende nasjonale installasjonsforskrifter og
tilkoblingskrav (DE-VDE 0100, AT-ÖVE/ÖNORM
E 8001-1, CH-SEV 1000).
• Plasser LED-lyskasteren slik at det ikke er å
forvente at man vil stirre inn i lyskilden fra en
avstand på under 0,3m over lengre tid.
• Lyskasterboksen blir varm under drift. Vent
derfor med å justere LED-panelet til etter at det
er avkjølt.
• LED-lyskasteren må ikke monteres på overflater
som (normalt) er lett antennelige.
3. XLEDhome2/XLEDhome2XL
XLEDhome2SL
XLEDhome2Connect
Forskriftsmessig bruk
– LED-lyskasteren er egnet til montering på vegg
utendørs.
– LED-panelet kan svinges fritt.
– Kan brukes som enkelt eller sammenkoblet
lyskaster.
XLEDhome2/XLEDhome2 XL
– Trådbundet sammenkobling.
– Betjening med skruknapp.
XLEDhome2 Connect
– Trådløs sammenkobling (<100m).
– Betjening via Smart Remote-app.
Master-versjoner
– Sensor LED-lyskasteren inneholder en infrarød
bevegelsessensor.
Bevegelse aktiverer lys, alarm og mye annet. Med
panelet som kan svinges fritt, er LED-lyskasteren
perfekt for belysning av private områder som
hus og hage, eller til industriell bruk som f.eks.
belysning av bedriftsområder. Sammen med den
opalhvite glassflaten sørger den ytterst eektive
LED-teknologien for lys over et stort område.
Modeller
– XLEDhome2/XLEDhome2XL
– XLEDhome2SL
– XLEDhome2Connect
Leveringsomfang master-versjoner (ill.3.1)
Leveringsomfang slave-versjon (ill.3.2)
Svingvidde lyskasterhode og sensor master
(ill.3.3/3.4/6.2/6.3/6.6)
Svingvidde lyskasterhode slave
(ill.3.5/3.6/6.2)
Produktmål master (ill.3.7/3.8)
Produktmål slave (ill.3.9/3.10)
Apparatoversikt master (ill.3.11)
A LED-panel
B Hus
C Veggholder
D Sensorenhet
E Tidsinnstilling (XLEDhome2/XLED home2XL)
F Skumringsinnstilling (XLEDhome2/
XLEDHome2 XL)
Apparatoversikt slave (ill.3.12)
A LED-panel
B Hus
C Veggholder
NO

– 76 – – 77 –
4. Elektrisk installasjon
• Slå av strømtilførselen. (ill.4.1)
Tilkobling av nettledningen
Nettledningen består av en 2- eller 3-ledet kabel:
L = fase (som regel svart, brun eller grå)
L' eller = fase (som regel svart, brun eller grå),
kun i master/master eller master/
slave-modus. Nettledningen brukes
som tilkoblingsledning for koblingsut-
gangen.
N= nulleder (som regel blå)
PE = jordleder (grønn/gul)
NB:
For dette produktet er det ikke nødvendig å koble
til jordlederen.
Koblingsskjema master/slave (ill.4.2)
Koblingsskjema master/master (ill.4.3)
Koblingsskjema slave (ill.4.4)
Koblingsskjema XLEDhome2Connect (ill.4.5)
OBS:
Forveksling av koblingene vil senere føre til kort-
slutning i LED-lyskasteren eller i sikringsskapet.
I så tilfelle må de enkelte kablene identifiseres
og kobles til på nytt.
Lyskilden i denne LED-lyskasteren kan ikke
skiftes ut. Dersom lyskilden må erstattes
(f.eks. mot slutten av levetiden), må hele
LED-lyskasteren skiftes ut.
5. Montering
• Kontroller alle komponenter for skader.
• Ikke ta LED-lyskasteren i bruk dersom det er
skadet.
• Velg et egnet monteringssted og ta hensyn
til rekkevidde og bevegelsesregistrering
(ill.5.1/5.2/5.3).
• Juster LED-lyskasteren (ill.5.4).
Den sikreste bevegelsesregistreringen oppnås
når LED-lyskasteren monteres til siden for gangret-
ningen og sensorens sikt ikke hindres av f.eks. mur
og trær (ill.5.2/5.3).
Fremgang ved montering:
• Slå av strømtilførselen (ill.4.1)
• Løsne sikringsskruene (ill.5.5)
• Ta huset (B) av veggbraketten (C) (ill.5.6)
• Ta innstikksklemmen ut av veggbraketten (ill.5.7)
• Tegn borehull (ill.5.8)
• Bor hull og sett inn plugger (ill.5.9)
• Sett inn tetningsplugg (ill.5.10)
– Skjult ledningsføring (ill.5.11)
– Åpen ledningsføring med avstandsstykker
(ill.5.12)
• Koble til ledningen
– XLEDhome2/XLEDhome2XL (ill.5.13)
Til N og L'/kan det i tillegg kobles en
ekstern last.
– XLEDhome2 Connect/XLEDhome2SL (ill.5.14)
• Sett inn innstikksklemmen (ill.5.15)
• Fest huset på veggholderen (ill.5.16)
• Skru inn sikringsskruen (ill.5.17)
• Slå på strømtilførselen (ill.5.17)
• Foreta innstillinger ➜«6. Funksjon»
6. Funksjon
XLEDhome2/XLEDhome2XL
XLEDhome2SL
Fabrikkinnstillinger
Tidsinnstilling (E): 8 sekunder
Skumringsinnstilling (F): 2000 lux, (dagmodus)
Tidsinnstilling (ill.6.1/E)
Ønsket belysningstid for LED-lyskasteren kan stilles
trinnløst inn fra ca. 8sekunder til maks. 35minutter.
Tidsuret starter på nytt hvis den registrerer noen
form for bevegelse før denne tiden er utløpt.
– Skruknapp += ca. 35 minutter
– Skruknapp –= ca. 8sekunder
Skumringsinnstilling (ill.6.1/F)
Ønsket reaksjonsnivå for LED-lyskasteren kan
stilles trinnløst inn fra ca. 2 til 2000lux.
– Skruknappen stilt på = dagslysmodus
(uavhengig av lysstyrke)
– Skruknappen stilt på = skumringsmodus
(ca. 2lux)
Når dekningsområdet stilles inn, og for funksjons-
test i dagslys, må skruknappen stå på .
Merk:
Ved innstilling av registreringsområdet anbefales
det å velge den korteste tiden.
Merk:
Hver gang LED-lyskasteren kobles ut, er en ny
bevegelsesregistrering avbrutt i ca. 1 sekund. Først
når denne tiden er gått, kan LED-lyskasteren tenne
lys ved bevegelse igjen.
XLEDhome2Connect
Fabrikkinnstillinger
Skumringsinnstilling: 2000lux,
Dagmodus, lux-teach
Tidsinnstilling: 5sekunder
Rekkeviddeinnstilling/justering
Dekningsområdet kan innstilles optimalt etter behov.
Sensorenhet
– Sensorenheten kan svinges180° horisontalt
(ill.6.3)
– Sensorenheten kan vippes90° vertikalt (ill.6.6)
Dekkplater til å klistre på (ill.6.4)
Dekkfolien brukes til å dekke til så mange linse-
segmenter som ønsket, slik at rekkevidden kan
innskrenkes individuelt. Feilkoblinger utelukkes eller
fareområder overvåkes målrettet (ill.6.5).
Annet:
Lyskasterhodets svingvidde (ill.6.2)
Stille inn funksjoner
– Innstilling med skruknapp (XLEDhome2)
– Innstilling via Smart Remote-app (XLEDhome2
Connect)
NB:
De innstillingene som ble foretatt på sist brukte
betjeningselement, gjelder.
Smart Remote-app
For å konfigurere LED-lyskasteren med smart-
telefon eller nettbrett må du laste ned STEINEL
Smart Remote-appen fra din app-butikk. Du
trenger en Bluetooth-kompatibel smarttelefon
eller nettbrett.
Android
iOS
Tilleggsfunksjoner kun ved bruk av
Smart Remote-appen:
– Skumringsinnstilling 2-2000lux, dagmodus,
lux-teach, klokkeslett-teach
– Tidsinnstilling 5sek - 60min
– Inn-/utkoblingstidspunkt iht. klokkeslett
– Nattsparemodus
– Rekkeviddeinnstilling via følsomhet
– Koble sammen i grupper og gi lampene/
gruppene navn
– Manuell overstyring 4 t på / 4 t av
– Passordsikring
LED-lyskasterens funksjoner kan stilles inn via
smarttelefon eller nettbrett. Forbindelse via Blue-
tooth er kun mulig via smarttelefon eller nettbrett.
NB:
Hver gang LED-lyskasteren kobles ut, avbrytes en
ny bevegelsesregistrering i ca. 1sekund. Først når
denne tiden er gått, kan LED-lyskasteren tenne lys
ved bevegelse igjen.
XLEDhome2 Connect har et internt ur for tids-
basert inn- og utkobling. Dette uret synkroniseres
automatisk hver gang Smart Remote-appen via
Bluetooth kobles til klokken på den tilknyttede
smarttelefonen.
For å garantere korrekt funksjon må det opprettes
forbindelse via Smart Remote-appen hver gang
strømtilførselen til LED-lyskasteren har vært avbrutt.
Det interne uret synkroniseres på nytt med smart-
telefon-klokken.
7. Drift/vedlikehold
LED-lyskasteren egner seg ikke for spesielle
innbruddsalarmanlegg, fordi det ikke er tilstrekkelig
sikret mot sabotasje. Værforholdene kan påvirke
funksjonen til LED-lyskasteren. Sterke vindkast,
snø, regn og haglbyger kan føre til feilkoblinger,
ettersom apparatet ikke kan skille mellom plutselige
temperatursvingninger og varmekilder.
Skulle registreringslinsen bli skitten, kan den rengjø-
res med en fuktig klut (uten rengjøringsmiddel).
NO

– 78 – – 79 –
8. Avfallsbehandling
Elektriske apparater, tilbehør og emballasje skal
resirkuleres på en miljøvennlig måte.
Ikke kast elektriske apparater
i husholdningsavfallet!
Gjelder kun EU-land:
I henhold til gjeldende europeiske retningslinjer for
elektriske apparater og brukte elektriske apparater,
og i samsvar med nasjonal lovgivning, skal elektris-
ke apparater som ikke lenger kan benyttes, samles
opp atskilt fra annet søppel og gjenvinnes på en
miljøvennlig måte.
9. Samsvarserklæring
Hermed erklærer STEINEL Vertrieb GmbH at
XLEDhome2 Connect oppfyller kravene i direktiv
2014/53/EU. Du finner EU-samsvarserklæringen
i sin helhet på følgende internettadresse:
www.steinel.de
10. Produsentgaranti
Dette STEINEL-produktet er fremstilt med største
nøyaktighet. Det er prøvet mht. funksjon og sikker-
het i henhold til gjeldende forskrifter, og deretter
underkastet en stikkprøvekontroll. Steinel gir full
garanti for feilfri kvalitet og funksjon. Garantifristen
utgjør 5 år fra den dagen apparatet selges til
forbruker. Vi utbedrer mangler som kan føres
tilbake til fabrikasjonsfeil eller feil ved materialene.
Garantien ytes ved reparasjon eller ved at deler
med feil byttes ut. Garantien bortfaller ved skader
på slitasjedeler, eller ved skader eller mangler
som er oppstått som følge av ukyndig bruk eller
vedlikehold. Følgeskader ved bruk (skader på andre
gjenstander) dekkes ikke av garantien. Garantien
ytes bare hvis hele apparatet pakkes godt inn og
sendes til importøren. Legg ved en kort beskrivelse
av feilen samt kvittering eller regning (kjøpsdato og
forhandlers stempel).
Service:
Etter garantitidens utløp, eller ved mangler som
ikke dekkes av garantien, kan vårt verksted foreta
reparasjoner. Pakk produktet godt inn og send det
til importøren.
PRODUSENT
1
3
5
ÅRS
NO
GARANTI
PRODUSENT
ÅRS
GARANTI
PRODUSENT
ÅRS
GARANTI
11. Tekniske spesifikasjoner
XLEDHome2 XLEDHome2 XL XLEDHome2
Connect
XLEDHome2SL
Mål (h×b×d) 218×180×161 240×180×161 218×180×161 181×180×161
Eekt/eektivitet 14W / 106lm/W 20W / 106lm/W 13,5W / 109lm/W 13W / 111lm/W
Lysstrøm/
lysstyrke
1484lm 2120lm 1472lm 1443lm
Egenforbruk 0,55W 0,55W 0,35W -
Vekt 0,575kg 0,620kg 0,575kg 0,480kg
Projisert flate Sett forfra
283,1cm2
Sett fra siden
113cm2
Sett forfra
316,2cm2
Sett fra siden
115cm2
Sett forfra
283,1cm2
Sett fra siden
113cm2
Sett forfra
274,1cm2
Sett fra siden
86,3cm2
Strømtilførsel 79mA 103mA 69mA 66mA
Eektfaktor 0,77 0,85 0,86 0,86
Ekstra koblings-
eekt
XLEDhome2
XLEDhome2 XL
Lyspære-/halogenlampelast 1000W
Lysrør elektronisk ballast 430W
Lysrør ukompensert 500VA
Lysrør seriekompensert 900VA
Lysrør parallellkompensert 500VA
Lavvolt-halogenpærer 1000VA
LED < 2W 16W
2 W < LED < 8W 64W
LED > 8W 64W
Kapasitiv belastning 88μF
Lysfarge 3000K (varmhvit)
Fargegjengivel-
sesindeks
Ra ≥ 80
Spenning 220-240 ~V / 50/60Hz
Sensorsystem Passiv infrarød
Rekkevidde maks. 10m
Dekningsvinkel 180°
Tidsinnstilling 8sek - 35min (XLEDhome2 Connect 5s -60min)
Skumrings-
innstilling
2-2000lux
IP/kapslings-
klasse
IP44 / II
Frekvens
Bluetooth
2,4-2,48GHz
Sendeeekt
Bluetooth
5dBm / 3mW
NO

– 80 –
12. Driftsfeil
Feil Årsak Tiltak
LED-lyskasteren har ikke
spenning
■Defekt sikring,
lampen er ikke på,
ledningsbrudd
■Kortslutning
■Ny sikring, slå på strømbryteren,
kontroller ledningen med
spenningstester
■Kontroller koblingene
Sensor-LED-lyskasteren
tennes ikke
■Ved dagmodus; skumringsinnstilling
står på nattmodus
■Nettbryter er AV
■Defekt sikring
■Dekningsområdet er ikke nøyaktig
innstilt
■Ny innstilling
■Slå PÅ
■Ny sikring, kontroller evt. koblings-
punktene
■Ny justering
Sensor-LED-lyskasteren
slår seg ikke av
■Permanente bevegelser i deknings-
området
■Kontroller området og juster
evt. på nytt, hhv. dekk til
Sensor-LED-lyskasteren
slår seg stadig PÅ/AV
■Dyr beveger seg i dekningsområdet ■Sving sensoren høyere eller dekk
nøyaktig til, juster området eller
dekk til
Sensor-LED-lyskasteren
tennes når den ikke skal
■Vind beveger trær og busker i
dekningsområdet
■Biler på veien registreres
■Plutselig temperaturforandring
på grunn av værforholdene
(vind, regn, snø) eller luft fra
ventilatorer el. åpne vinduer.
■Sensor-LED-lyskasteren svinger
(beveger seg) på grunn av f.eks.
vindkast eller kraftig nedbør
■Juster området
■Juster området
■Endre området, flytt sensoren
■Monter sensor-LED-lyskasteren
på et fast underlag
LED-lyskasteren finnes ikke
i Bluetooth-oversikten
■Det er valgt feil region ■Innstillinger
region EU/region US
Glemt passord ■Etter feil inntasting: Trykk på tasten
«Tilbakestille passord», slå av
strømmen i løpet av 10minutter og
slå den på igjen, gi deretter nytt
passord
Appen starter ikke ■Posisjon er ikke aktivert ■Aktiver posisjon i innstillingene på
smarttelefonen
Innstillinger for LED-lyskaste-
ren vises i grått
■LED-lyskasteren er ikke deklarert
som gruppemaster (slave-modus)
■Still inn master-lyskaster
■Deklarer LED-lyskasteren som
master
Finner ingen Bluetooth-
LED-lyskaster
■LED-lyskastere er ikke innenfor
rekkevidden
■Bluetooth på smarttelefonen er
deaktivert
■Kontroller om Bluetooth er aktivert
på smarttelefonen, eller reduser
avstanden til produktet
■Start søket på nytt
Det opprettes ingen
forbindelse mellom
smarttelefonene og
LED-lyskasteren
■Smarttelefonen er for nært
apparatet
■Smarttelefonen er ikke
kompatibel med appen
■Ikke nyeste app-versjon
■Minsteavstand til LED-lyskasteren
er 1,5 m
■Bruk en annen smarttelefon
■Oppdater Smart Remote-appen
i app-butikken
