Steren CCTV-030 User manual

Before using your new Video Door Phone, please read this
instruction manual to prevent any damage. Put it away in a
safe place for future references.
IMPORTANT
To reduce the risk of fire or Electric shock, do not expose the
monitor or power adapter to water or moisture.
All the safety and operating instructions should be read before
operating this equipment.
Equipment should only be connected to the power supply
specified in the operating instructions or as marked on the
equipment.
Clean the equipment by wiping with a soft cloth (do not use any
abrasive agents or water).
Power cords should be unplugged from the outlet when left
unused for a long period of time.
Take care not to drop objects or liquids on any part of the
equipment.
The unit should be serviced by a qualified service personnel
when:
- The power supply cord or the plug has been damaged
- Objects have fallen, or liquid has been spilled onto the
equipment
- The equipment has been exposed to rain
- The equipment does not appear to operate normally
exhibits a marked change in performance or
- The equipment has been dropped and/or the enclosure
has been damaged.
Do not attempt to service the appliance beyond that described in
the operating instructions. All other servicing should be referred
to as Qualified Distributor’s Service Personnel.
Do not open. Risk of electrical shock.
EXPLANATION OF SYMBOLS
The lighting flash with arrowhead symbol, within
an equilateral triangle, is intended to alert the
user to the presence of uninsulated “dangerous
voltage” within the product’s enclosure that may
be of sufficient magnitude to constitute risk of
electrical shock to persons.
ENGLISH
ENGLISH-2
Before usin
g
y
our new Video Door Phone, please read this
i
nstruction manual to prevent an
y
dama
g
e. Put it awa
y
in a
s
afe
p
lace for future references
.

The exclamation point within an equilateral
triangle is intended to alert the user to the
presence of important operating and
maintenance (servicing) instructions in the
literature accompanying the appliance.
CONTENT
Please remove the transparent film from the camera and
monitor screen before using the system.
ENGLISH
ENGLISH-3
1 main unit 1 external
camera
Camera
accesories
Screws
Wall mount
plate
User’s
manual
P
lease remove the trans
p
arent film from the camera and
m
onitor screen before usin
g
the s
y
stem
.

CONTROLS
1.- Handset
2.- Loud speaker
3.- Receiver connecting wire
4.- Screen
5.- Power Light
6.- Monitor button
7.- Warning button
8.- Unlock button
9.- Volume
10.- Contrast
1
2
3
4
5
6
7
8
ENGLISH
ENGLISH-4
910

CAMERA CONTROLS
1.- Microphone
2.- Infrared light tube
3.- Camera lens
4.- Loud speaker
5.- Call button
6.- Light
7.- Switch for angle
1
23
45
6
7
ENGLISH
ENGLISH-5

INSTALLATION
Outdoor section
We recommend to fix the camera at 4,7ft to 5,2ft height for a
correct monitoring.
1.- Place the wall mount plate on the back cover and fasten it
to the wall. Make sure that it is correctly installed and screw it
tightly..
2.- Connect the cables and the door-unlock control.
Indoor section
The indoor section should be placed correctly for a perfect
operation. For a better visibility, the screen must be placed far
away from direct lights or radiation.
1.- Place the mounting base on the wall, use the plastic tubes
and screws, between 4,9ft and 5,5ft of distance from the floor.
2.- Connect the cable on the main system and hang it in the
mounting base.
3.- Join the cable with the outdoor section.
The electrical lock is not included in the package
ENGLISH
ENGLISH-6
T
he electrical lock is not included in the packa
ge

INSTALLATION DIAGRAMS
System diagram
Monitor installation
Camera
Electric lock
Indoor
monitor
ENGLISH
ENGLISH-7

Camera installation
Wire installation
ENGLISH
ENGLISH-8
Camera
Electric lock
Monitor

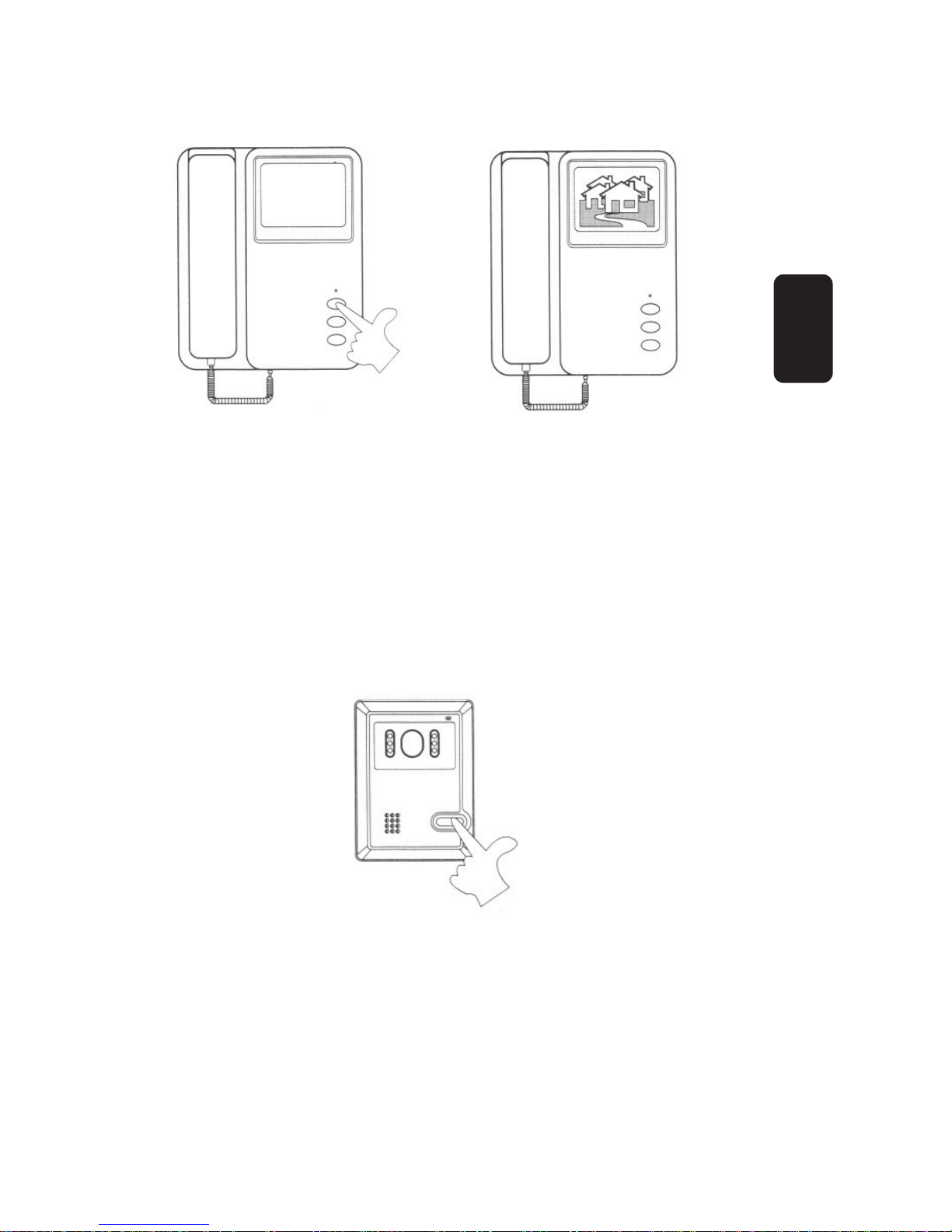

HOW TO USE
Indoor section
1.- Connect the DC adapter to the equipment and the other
terminal to an AC outlet.
2.- When the visitor press the call button, you will hear a ring
in the indoor equipment. Then you can view the image in the
screen at the same time.
3.- Pick the headset up to talk with the visitor. The system will
turn off after you hang up. If you don’t answer, the system will
turn off automatically after 60 seconds.
4.- After to talk with the visitor, press the door-unlock button if
you want to open the door, automatically.
ENGLISH
ENGLISH-9

5.- If you want to see what happen outside, press Monitor.
6.- Press Warning if you want to activate the outside alarm.
7.- Move the contrast button to set the contrast level of the
screen.
8.- Set the volume level in accord to your necessities.
Outdoor section
1.- The visitor press the Call button to communicate with the
people inside of home or office.
2.- Visitor can talk through the microphone.
3.- The infrared photographing system can display a clear image
of the visitor, even at night.
ENGLISH
ENGLISH-10

SPECIFICATIONS
Monitor
Input: 16V 1A
Power consumption: 10W in use, 5W in stand-by
Operation temperature: -15°C – 50°C
Conversation system: bi-directional conversation through the
receiver
Conversation time: automatically will cut off alter 2 minutes
Sacanning frequency: Horizontal: 15,625kHz
Vertical: 50Hz
Dimensions: 225x190x62mm
Camera
Input: 12V 0,25A
Power consumption: 2W in use
Image sensor: ¼” lens
Image angle: around 53°
Minimum light: 0.1 lux at 30cm
Dimensions: 127x95x35mm
AC Power adapter
Input: 100 - 240V~ 60/50Hz 18W
Output: 16V 1A
Product design and specifications are subject to change,
without notice.
ENGLISH
ENGLISH-11
P
roduct desi
g
n and specifications are sub
j
ect to chan
g
e,
wi
t
h
out not
i
ce
.

WARRANTY
This Steren product is warranted under normal usage against defects in workmanship and materials
to the original purchaser for one year from the date of purchase.
CONDITIONS
1.- This warranty card with all the required information, invoice or purchase ticket, product box or
package, and product, must be presented when warranty service is required.
2.- If the product stills on the warranty time, the company will repair it free of charge.
3.- The repairing time will not exceed 30 natural days, from the day the claim was received.
4.- Steren sell parts, components, consumables and accesories to costumer, as well as warranty
service, at any of the addresses mentioned later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling, leaky batteries, failure
to follow enclosed instructions, improper repair by unauthorized personnel, improper safe keeping,
among others.
a) The consumer can also claim the warranty service in the purchase establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice or purchase ticket.
RETAILER INFORMATION
Name of the retailer
Address
Product
Brand
Part number
Serial number
Date of delivery
In case your product fails or have any doubt, please contact your nearest retailer. If you are in
Mexico, please give a call to our Call Center.
Call Center
01 800 500 9000
Product: Video Door Phone
Part number: CCTV-030
Brand: Steren

Antes de utilizar su nuevo Vídeo Portero lea este instructivo
para evitar cualquier mal funcionamiento. Guárdelo para
futuras referencias.
IMPORTANTE
Para reducir el riesgo de fuego o un choque eléctrico, no
exponga el monitor o el adaptador de corriente al agua o a la
humedad.
Lea todas las instrucciones de seguridad y operación antes de
instalar y operar el equipo.
Únicamente utilice el adaptador de corriente suministrado con el
equipo o que cumpla con las especificaciones señalada sen el
manual de instrucciones.
Limpie el equipo con un paño suave y seco (no utilice ningún
líquido abrasivo o agua).
Desconecte el cable de corriente cuando no vaya a utilizar el
equipo por períodos de tiempo prolongados.
Tenga cuidado de no derramar líquidos u objetos extraños
dentro del equipo.
El equipo debe ser enviado a servicio por parte de personal
calificado cuando:
El cable del adaptador de corriente esté dañado.
Existan objetos extraños dentro del equipo.
El equipo ha sido expuesto a la lluvia.
El equipo parece no funcionar de forma normal o exhibe
cambios marcados en su desempeño
No intente reparar el equipo más allá de lo explicado en el
manual de instrucciones. Cualquier otro tipo de servicio debe
ser canalizado al personal calificado.
No intente abrir el equipo, existe riesgo de choque eléctrico.
SIMBOLOGÍA
Este símbolo dentro de un triángulo equilátero,
significa una alerta al usuario. Puede haber
voltaje peligroso en el equipo que puede ser
de la magnitud suficiente para dañar a las
personas.
ESPAÑOL
ESPAÑOL-2
A
ntes de utilizar su nuevo Vídeo Portero lea este instructivo
p
ara evitar cualquier mal funcionamiento. Guárdelo para
f
uturas referencias
.

El signo de exclamación dentro de un triángulo
equilátero alerta al usuario de la presencia de
instrucciones de operación y mantenimiento
importantes.
CONTENIDO
Asegúrese de remover la película transparente que cubre la
pantalla del monitor y la cámara, antes de utilizar el sistema.
ESPAÑOL
ESPAÑOL-3
1 unidad
principal 1 cámara
externa
Accesorios
de cámara
Tornillos
Placa de
metal
Manual de
instrucciones
A
se
g
úrese de remover la película transparente que cubre la
p
antalla del monitor
y
la cámara, antes de utilizar el sistema
.

CONTROLES
1.- Auricular
2.- Altavoz
3.- Cable de conexión
4.- Pantalla
5.- Indicador de uso
6.- Botón de monitor
7.- Botón de advertencia
8.- Botón de apertura
9.- Volumen
10.- Contraste
1
2
3
4
5
6
7
8
ESPAÑOL
ESPAÑOL-4
910

CONTROLES DE LA CÁMARA
1.- Micrófono
2.- Infrarrojos
3.- Lente de la cámara
4.- Altavoz
5.- Botón de llamada
6.- Luz de uso
7.- Ángulo
1
23
45
6
7
ESPAÑOL
ESPAÑOL-5

INSTALACIÓN
Sección externa
Se recomienda que fije la cámara a una altura de entre 145cm a
160cm para un correcto monitoreo.
1.-Coloque la placa de metal en la cubierta trasera y asegúrela
a la pared. Asegúrese de que está correctamente colocada y
atornille fijamente.
2.- Conecte los cables y el control de la cerradura de apertura.
Sección interna
La sección interna debe colocarse adecuadamente para un
correcta operación. Para una mejor visibilidad, la pantalla debe
colocarse alejada de la fuentes de iluminación directa o fuentes
que emanen radiación.
1.- Coloque la base de montaje en la pared, utilizando tornillos
y taquetes, a una distancia de entre 1.5 y 1.7 metros desde el
piso.
2.- Conecte el cable en el sistema principal y colóquelo en la
base de montaje.
3.- Una el cable con la sección externa.
La cerradura eléctrica no viene incluida.
L
a cerradura eléctrica no viene incluida
.
ESPAÑOL
ESPAÑOL-6

DIAGRAMAS DE INSTALACIÓN
Diagrama de sistema
Instalación del monitor
Cámara
Cerradura
eléctrica
Monitor
interior
ESPAÑOL
ESPAÑOL-7

Instalación de la cámara
Conexión de cables
ESPAÑOL
ESPAÑOL-8
Cámara
Cerradura
eléctrica
Monitor
interior
