BEDIENUNG | INSTALLATION
Allgemeine Hinweise
2|MEW | MEWC | MES www.stiebel-eltron.com
BEDIENUNG
1. Allgemeine Hinweise
Das Kapitel „Bedienung“ richtet sich an den Gerätebenutzer und
den Fachhandwerker.
Das Kapitel „Installation“ richtet sich an den Fachhandwerker.
Hinweis
Lesen Sie diese Anleitung vor dem Gebrauch sorgfältig
durch und bewahren Sie sie auf.
Geben Sie die Anleitung gegebenenfalls an einen nach-
folgenden Benutzer weiter.
1.1 Markierungen in dieser Dokumentation
Hinweis
Hinweise werden durch horizontale Linien ober- und
unterhalb des Textes begrenzt. Allgemeine Hinweise wer-
den mit dem nebenstehenden Symbol gekennzeichnet.
 Lesen Sie die Hinweistexte sorgfältig durch.
Symbol
Sachschaden
(Geräte-, Folge-, Umweltschaden)
Verbrennung
(Verbrennung, Verbrühung)
1.2 Maßeinheiten
Hinweis
Wenn nicht anders angegeben, sind alle Maße in Milli-
meter.
2. Sicherheit
2.1 Bestimmungsgemäße Verwendung
Das Produkt ist zum Betrieb für offene (drucklose) Untertisch-
Warmwasserspeicher bestimmt.
- MEW | MEWC für Waschtische
- MES für Küchenspülen
Das Produkt ist für den Einsatz im häuslichen Umfeld vorgesehen.
Es kann von nicht eingewiesenen Personen sicher bedient wer-
den. In nicht häuslicher Umgebung, z. B. im Kleingewerbe, kann
das Gerät ebenfalls verwendet werden, sofern die Benutzung in
gleicher Weise erfolgt.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht
bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch ge-
hört auch das Beachten dieser Anleitung.
2.2 Prüfzeichen
Die Armatur ist in Prüfung, um aufgrund der Landesbauordnungen
ein allgemeines bauaufsichtliches Prüfzeugnis zum Nachweis der
Verwendbarkeit hinsichtlich des Geräuschverhaltens zu erhalten.
P-IX
3. Bedienung
Hinweis
Während der Aufheizung im Speicher tropft Ausdeh-
nungswasser aus dem Auslauf.
Bei drucklosen Warmwasserspeichern mit antitropf-
Funktion bleibt das Ausdehnungswasser im Speicher.
Heben Sie den Bedienhebel, um Wasser zu entnehmen.
Sie stellen die gewünschte Temperatur durch Mischen des kalten
und des warmen Wassers ein, indem Sie den Bedienhebel seitlich
schwenken.
4. Reinigung und Pflege
 Verwenden Sie keine scheuernden oder anlösenden Reini-
gungsmittel. Zur Pflege und Reinigung des Produktes genügt
ein feuchtes Tuch.
 Nehmen Sie den Strahlregler zum Entkalken aus der Ver-
schraubung heraus.
!
299482_MEW_MEWC_MES_de_en_fr_nl_pl.indb 2 27.02.2013 14:29:47

BEDIENUNG | INSTALLATION
Sicherheit
deutsch
www.stiebel-eltron.com MEW | MEWC | MES|3
INSTALLATION
5. Sicherheit
Die Installation, Inbetriebnahme sowie Wartung und Reparatur
des Produktes darf nur von einem Fachhandwerker durchgeführt
werden.
5.1 Allgemeine Sicherheitshinweise
Wir gewährleisten eine einwandfreie Funktion und Betriebssicher-
heit nur, wenn das für das Gerät bestimmte Original-Zubehör und
die originalen Ersatzteile verwendet werden.
WARNUNG Verbrennung
Die Armatur kann während des Betriebs eine Temperatur
von über 60°C annehmen.
Bei Auslauftemperaturen größer 43°C besteht Verbrü-
hungsgefahr.
!
Sachschaden
Verkalkung kann den Auslauf verschließen und so den
Speicher unter Druck setzen.
 Verschließen Sie niemals das Schwenkauslaufrohr
und verwenden Sie ausschließlich Strahlregler für
drucklose Armaturen, da sonst der Speicher beschä-
digt wird.
5.2 Vorschriften, Normen und Bestimmungen
Hinweis
Beachten Sie alle nationalen und regionalen Vorschriften
und Bestimmungen.
6. Gerätebeschreibung

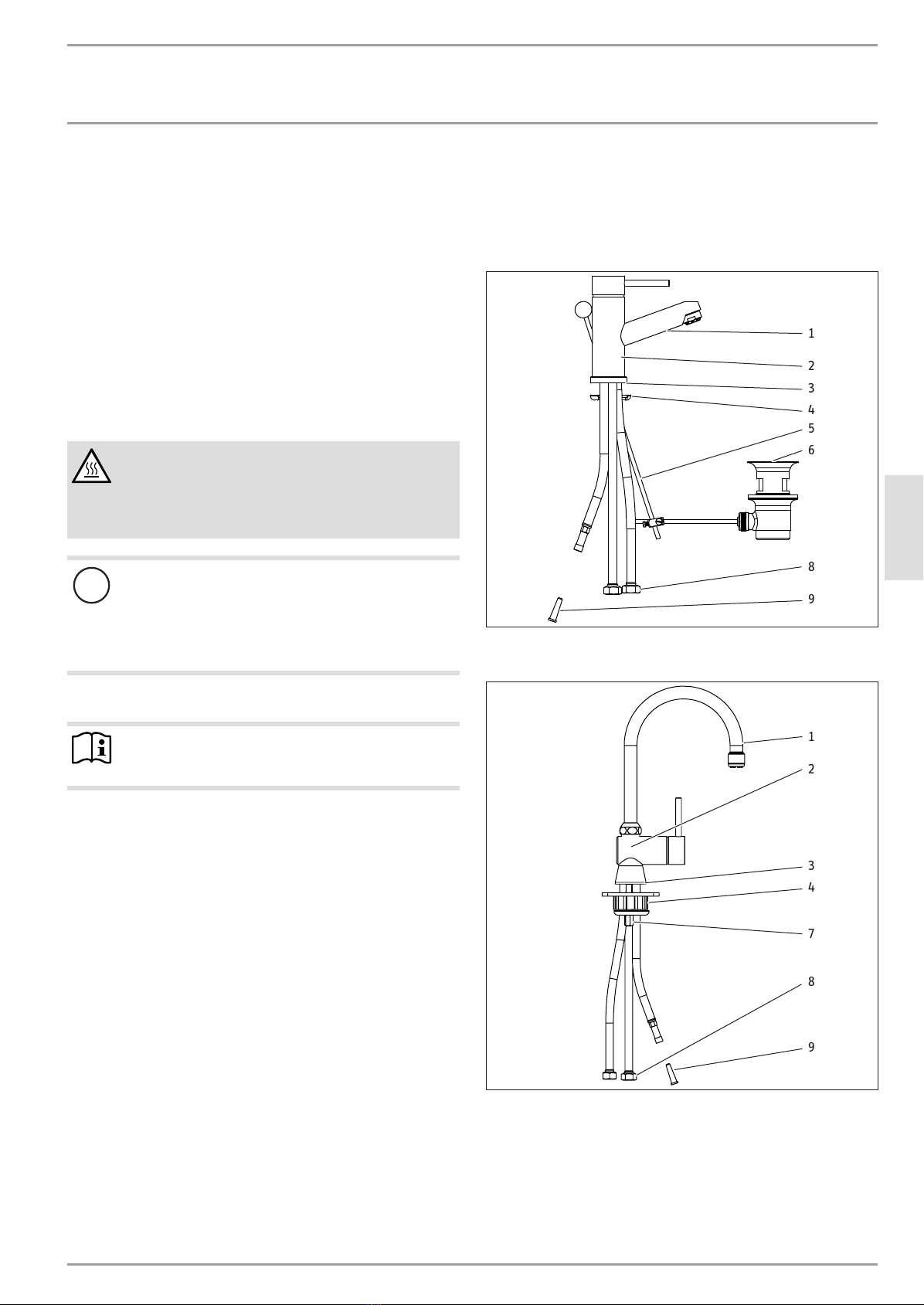

6.1 Lieferumfang
MEW
26_02_10_0353
1
2
5
4
3
6
9
8
MEWC | MES
26_02_10_0354
1
2
4
3
7
9
8
1 Auslauf mit Strahlregler
2 Armaturenkörper
3 Dichtung
4 MES: Kunststoffformteil
5 MEW: Zugstange
6 MEW: Ablaufgarnitur
7 Gegenverschraubung mit Spannhülse (Schlüsselweite 13)
8 Verschraubung G 3/8
9 Drossel
299482_MEW_MEWC_MES_de_en_fr_nl_pl.indb 3 27.02.2013 14:29:49

4|MEW | MEWC | MES www.stiebel-eltron.com
INSTALLATION
Montage
7. Montage

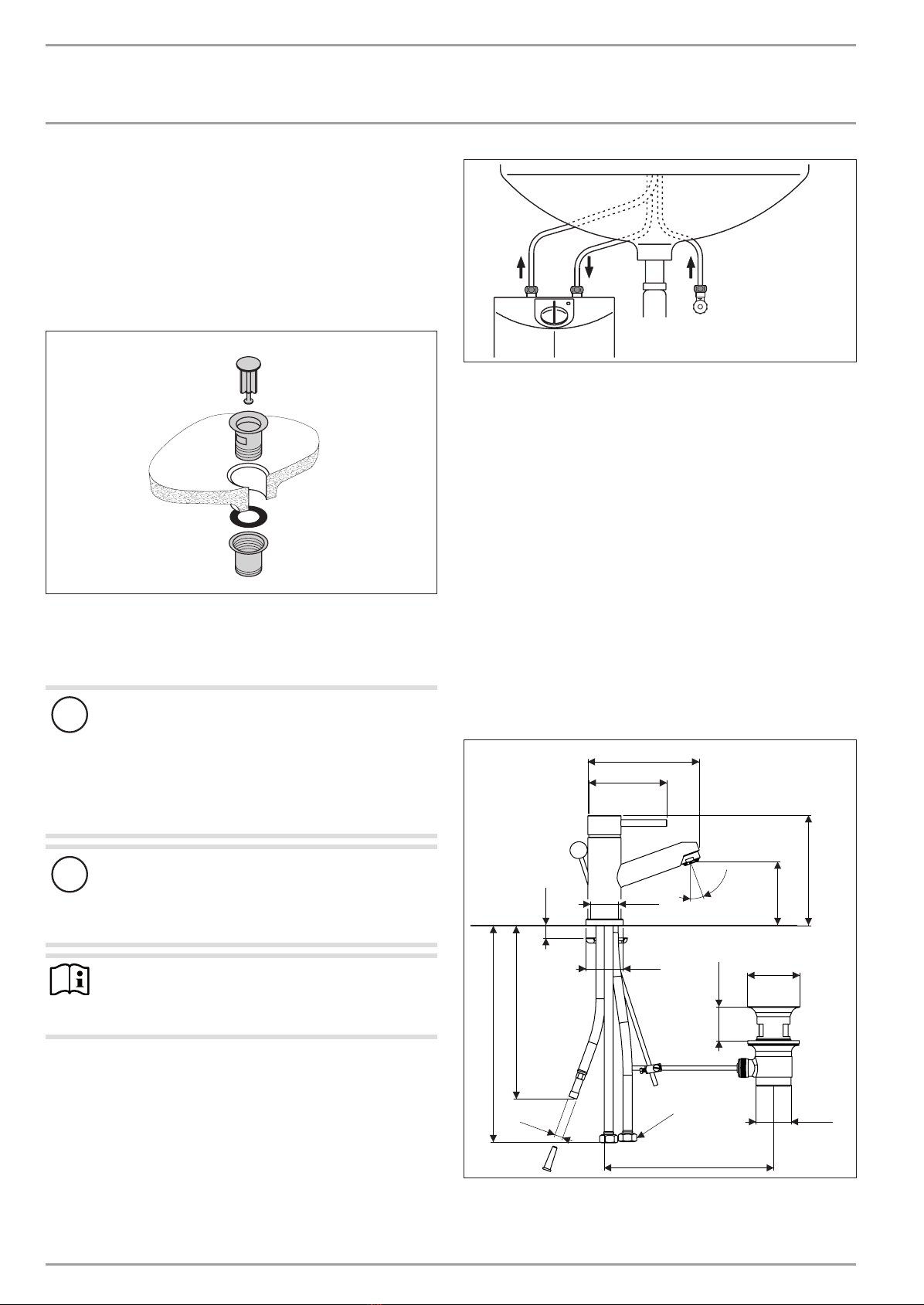

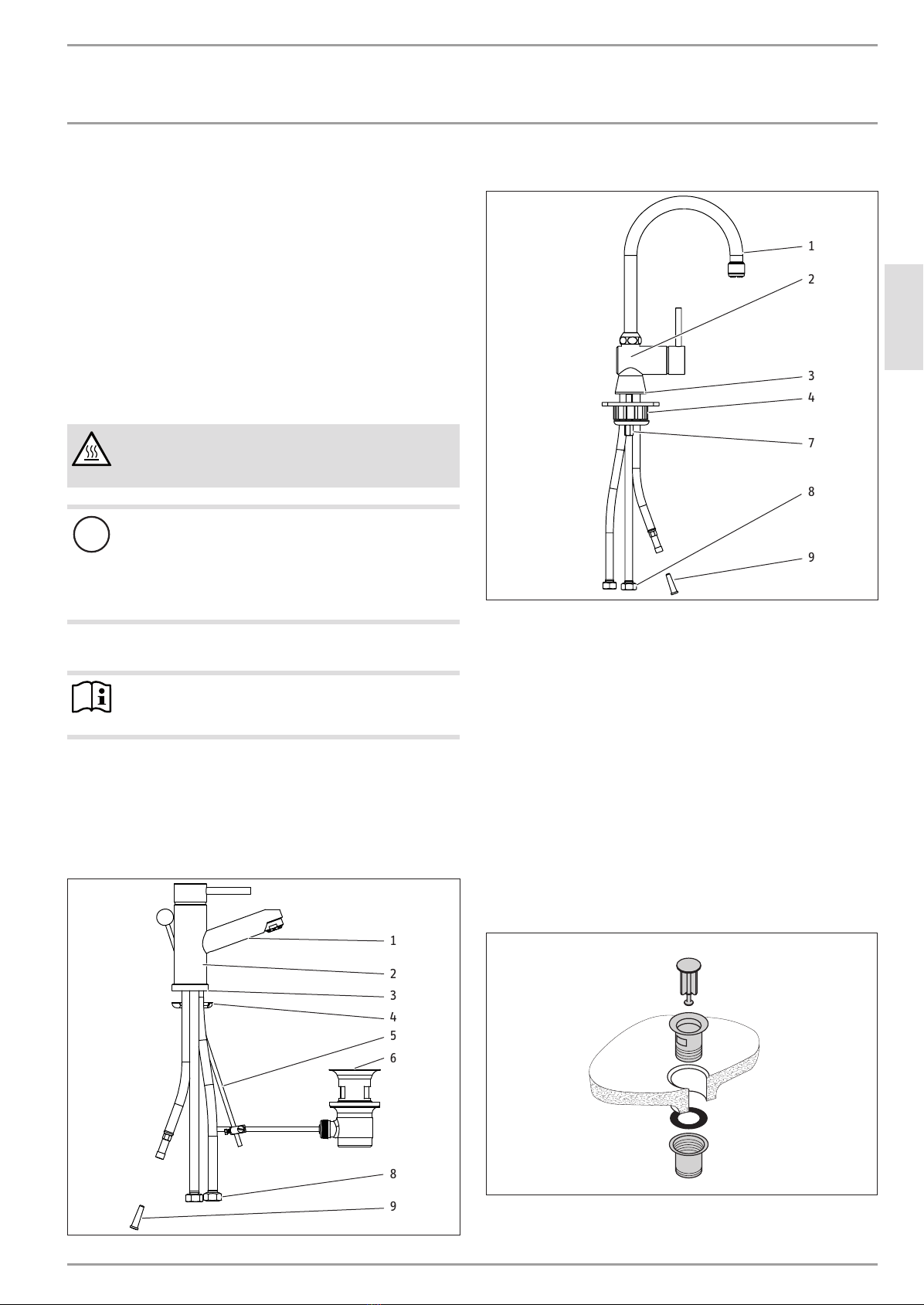

 Befestigen Sie die Armatur mit Dichtung, Spannhülse und
Gegenverschraubung.
 MES: Verwenden Sie das Kunststoffformteil, um die Armatur
in der Küchenspüle zu stabilisieren.
 MES | MEWC: Montieren Sie das Auslaufrohr auf den
Armaturenkörper.
MEW
26_02_10_0195
 Bauen Sie die Ablaufgarnitur ein. Dichten Sie den oberen
Kelch von oben mit Dichtmasse ein.
7.1 Wasseranschluss
!
Sachschaden
Beachten Sie bei drucklosen Speichern die maximale
Durchflussmenge bei voll geöffnetem Entnahmeventil
(siehe Kapitel „Technische Daten / Datentabelle“).
 Falls die Durchflusswerte überschritten werden,
müssen Sie die beiliegende Drossel in die Kaltwas-
serleitung einbauen.
!
Sachschaden
Der Speicher kann undicht werden.
 Setzen Sie den Speicher keinem Wasserdruck aus.
 Vertauschen Sie die Anschlussschläuche nicht.
Hinweis
Achten Sie darauf, dass die Anschlussschläuche bei der
Montage nicht geknickt werden, und vermeiden Sie Zug-
spannung beim Einbau.

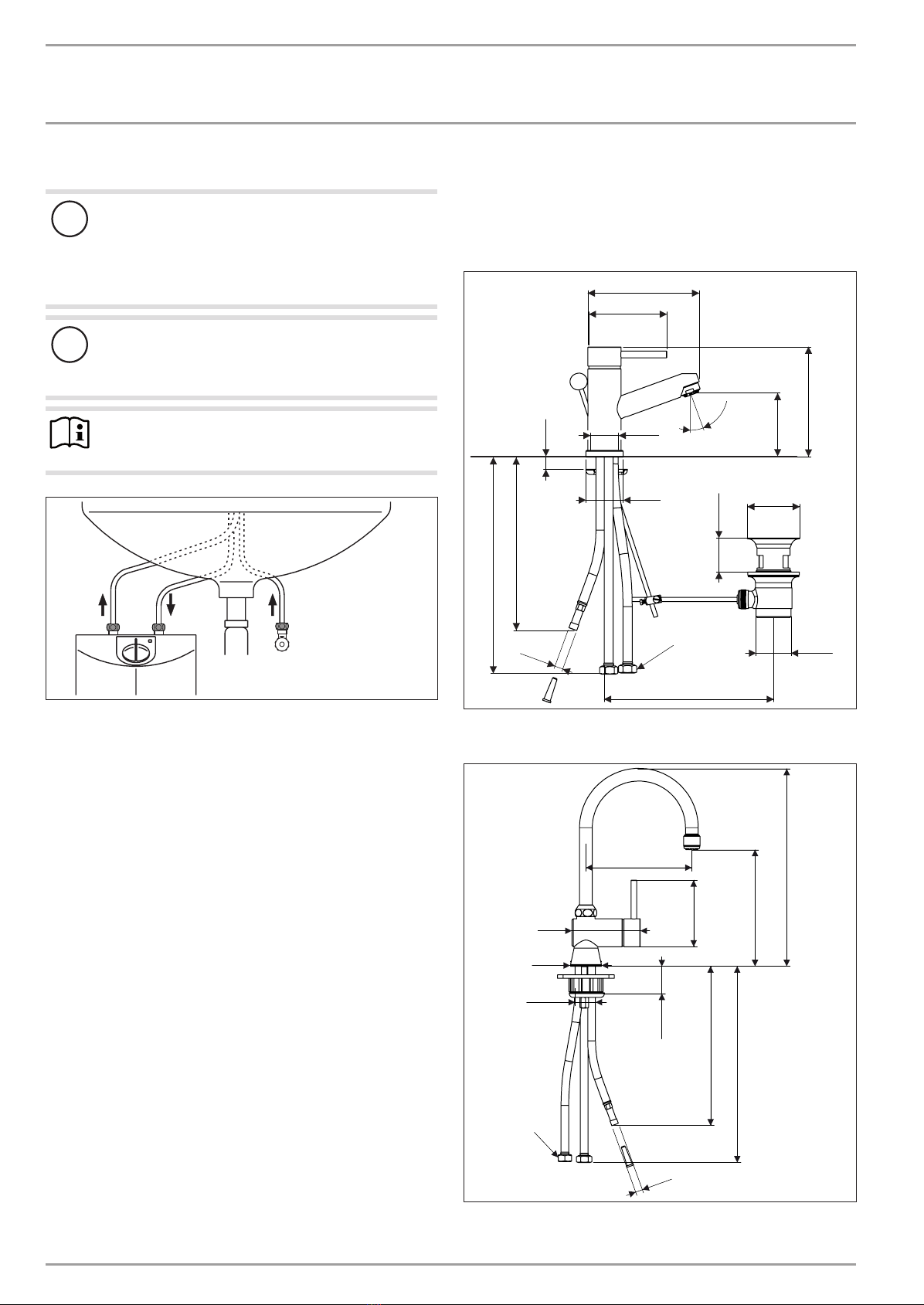

26_02_10_0272
 Schließen Sie den kurzen Anschlussschlauch an das Eckventil
der Kaltwasserzulaufleitung an.
 Schrauben Sie den langen blau markierten Anschluss-
schlauch an den Anschluss „Kaltwasser Zulauf“ des
Speichers.
 Schrauben Sie den langen rot markierten Anschlussschlauch
an den Anschluss „Warmwasser Auslauf“ des Speichers.
8. Erstinbetriebnahme
 Spülen Sie die Kaltwasserzulaufleitung gut durch.
 Füllen des Speichers: Ziehen Sie den Bedienhebel nach oben
und schwenken Sie ihn nach links.
 Warten Sie, bis Wasser austritt und schalten Sie den Speicher
ein.
9. Technische Daten

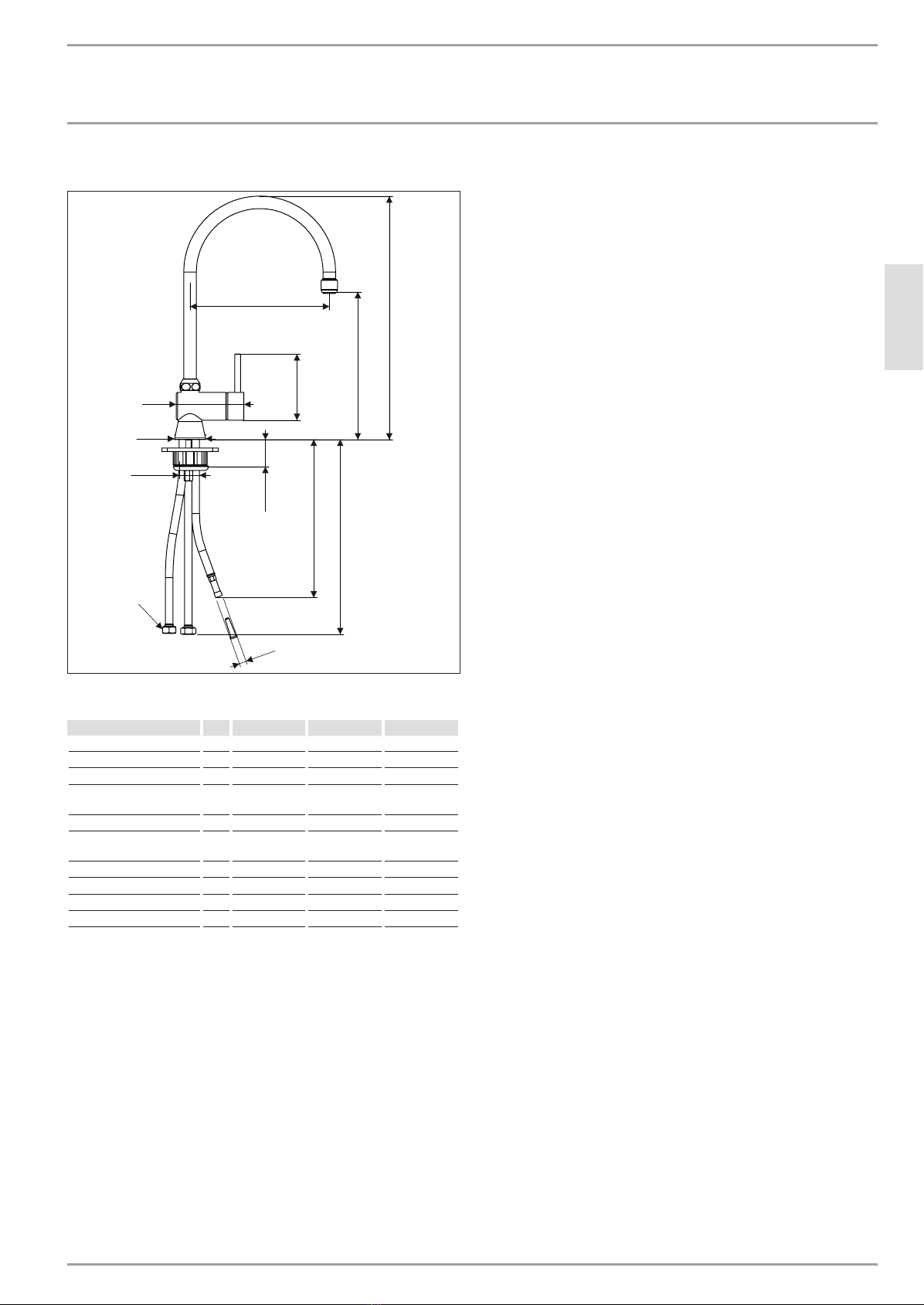

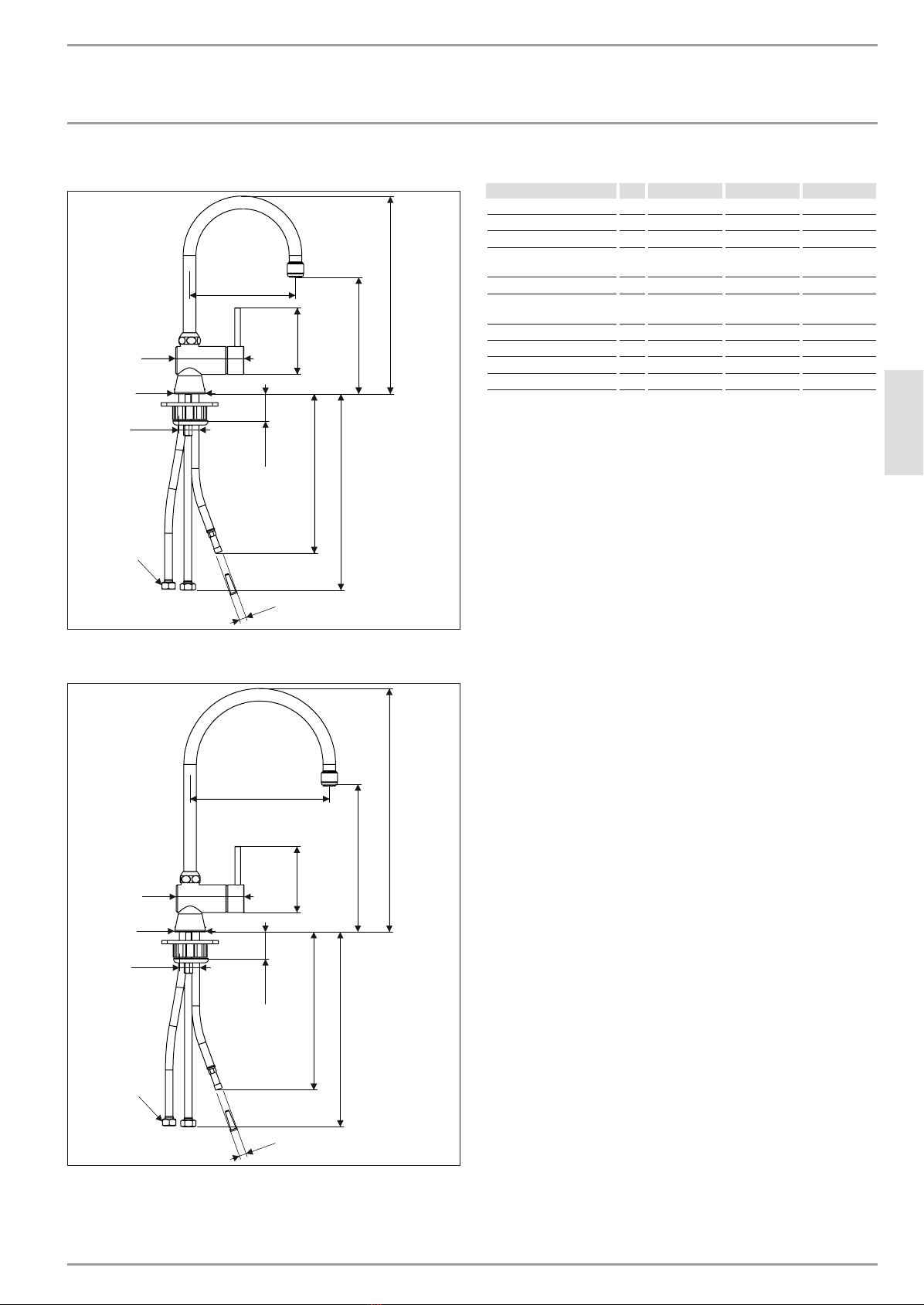

9.1 Maße und Anschlüsse
MEW
95
Ø10
Ø45
G 1/4
Ø63
35-50
135
20°
75
133
≥180
350
450
33,5
0-40
G 3/8
D0000028979
299482_MEW_MEWC_MES_de_en_fr_nl_pl.indb 4 27.02.2013 14:29:49

deutsch
www.stiebel-eltron.com MEW | MEWC | MES|5
INSTALLATION
Technische Daten
MEWC
0 - 50
450
Ø10
Ø44
Ø
33,5
98
350
95
130
225
150
G 3/8
D0000031595
MES
0 - 50
450
Ø10
Ø44
Ø
33,5
98
350
95
235
330
200
G 3/8
D0000028981
9.2 Datentabelle
MES MEW MEWC
232611 232612 232741
Anwendung Spüle Waschtisch Waschtisch
Bauart offen offen offen
Montageart Einlochbatterie Einlochbatterie Einlochbatterie
Oberfläche verchromt verchromt verchromt
Anschluss Anschluss-
schläuche
Anschluss-
schläuche
Anschluss-
schläuche
Max. Durchflussmenge l/min 5/10 5/10 5/10
Max. zulässiger Druck MPa 111
Auslaufhöhe mm 190 50 140
Ausladung mm 190 110 140
 Beachten Sie, dass Sie in Abhängigkeit von dem Ruhedruck
eventuell zusätzlich ein Druckminderventil benötigen.
299482_MEW_MEWC_MES_de_en_fr_nl_pl.indb 5 27.02.2013 14:29:50
