HTA 65, HTA 85
deutsch
1
{Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der
Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
Inhaltsverzeichnis
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma STIHL
entschieden haben.
Dieses Produkt wurde mit modernen
Fertigungsverfahren und
umfangreichen
Qualitätssicherungsmaßnahmen
hergestellt. Wir sind bemüht alles zu tun,
damit Sie mit diesem Gerät zufrieden
sind und problemlos damit arbeiten
können.
Wenn Sie Fragen zu Ihrem Gerät
haben, wenden Sie sich bitte an Ihren
Händler oder direkt an unsere
Vertriebsgesellschaft.
Ihr
Dr. Nikolas Stihl
Zu dieser Gebrauchsanleitung 2
Sicherheitshinweise und
Arbeitstechnik 2
Anwendung 8
Schneidgarnitur 10
Führungsschiene und Sägekette
montieren 10
Sägekette spannen 11
Spannung der Sägekette prüfen 12
Kettenschmieröl 12
Kettenschmieröl einfüllen 12
Kettenschmierung prüfen 14
Teleskopschaft einstellen 15
Traggurt anlegen 16
Rückentragsystem 16
Ladegerät elektrisch anschließen 17
Akku laden 17
LEDs am Akku 18
LED am Ladegerät 20
Gerät einschalten 21
Gerät ausschalten 22
Betriebshinweise 22
Führungsschiene in Ordnung
halten 23
Motorkühlung 24
Gerät aufbewahren 24
Kettenrad prüfen und wechseln 25
Sägekette pflegen und schärfen 25
Wartungs- und Pflegehinweise 29
Verschleiß minimieren und
Schäden vermeiden 30
Wichtige Bauteile 31
Technische Daten 32
Betriebsstörungen beheben 33
Reparaturhinweise 35
Entsorgung 35
EG Konformitätserklärung 35
Anschriften 36
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge 37

HTA 65, HTA 85
deutsch
2
Bildsymbole
Bildsymbole, die auf dem Gerät
angebracht sind, sind in dieser
Gebrauchsanleitung erklärt.
Abhängig von Gerät und Ausstattung
können folgende Bildsymbole am Gerät
angebracht sein.
Kennzeichnung von Textabschnitten
WARNUNG
Warnung vor Unfall- und
Verletzungsgefahr für Personen sowie
vor schwerwiegenden Sachschäden.
HINWEIS
Warnung vor Beschädigung des
Gerätes oder einzelner Bauteile.
Technische Weiterentwicklung
STIHL arbeitet ständig an der
Weiterentwicklung sämtlicher
Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik
und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb
keine Ansprüche abgeleitet werden. Zur Verwendung
Den Akku-Hoch-Entaster nur zum
Entasten (Schneiden oder
Zurückschneiden von Ästen) verwenden
– nicht zum Fällen einsetzen.
Mit dem Akku-Hoch-Entaster nur Holz
und hölzerne Gegenstände sägen.
Für andere Zwecke darf das Motorgerät
nicht benutzt werden – Unfallgefahr!
Zu dieser
Gebrauchsanleitung
Tank für Kettenschmieröl;
Kettenschmieröl
Kettenlaufrichtung
Sägekette spannen
Temperatur
Überlastschutz
Entriegeln
Verriegeln
Sicherheitshinweise und
Arbeitstechnik
Besondere Sicherheits-
maßnahmen sind beim
Arbeiten mit diesem
Gerät erforderlich, weil
mit sehr hoher Kettenge-
schwindigkeit gearbeitet
wird, die Schneidezähne
sehr scharf sind und das
Gerät eine große Reich-
weite hat.
Die gesamte Gebrauchs-
anleitung vor der ersten
Inbetriebnahme aufmerk-
sam lesen und für
späteren Gebrauch
sicher aufbewahren.
Nichtbeachten der
Gebrauchsanleitung
kann lebensgefährlich
sein.

HTA 65, HTA 85
deutsch
3
Generell zu beachten
Länderbezogene
Sicherheitsvorschriften, z. B. von
Berufsgenossenschaften, Sozialkassen,
Behörden für Arbeitsschutz und andere
beachten.
Der Einsatz Schall emittierender Geräte
kann durch nationale wie auch örtliche,
lokale Vorschriften zeitlich begrenzt
sein.
Wer zum ersten Mal mit dem Gerät
arbeitet: Vom Verkäufer oder von einem
anderen Fachkundigen erklären lassen,
wie man damit sicher umgeht – oder an
einem Fachlehrgang teilnehmen.
Minderjährige dürfen nicht mit dem
Gerät arbeiten – ausgenommen
Jugendliche über 16 Jahre, die unter
Aufsicht ausgebildet werden.
Kinder, Tiere und Zuschauer fernhalten.
Der Benutzer ist verantwortlich für
Unfälle oder Gefahren, die gegenüber
anderen Personen oder deren Eigentum
auftreten.
Gerät nur an Personen weitergeben
oder ausleihen, die mit diesem Modell
und seiner Handhabung vertraut sind –
stets die Gebrauchsanleitung mitgeben.
Wer mit dem Gerät arbeitet, muss
ausgeruht, gesund und in guter
Verfassung sein.
Wer sich aus gesundheitlichen Gründen
nicht anstrengen darf, sollte seinen Arzt
fragen, ob die Arbeit mit einem Gerät
möglich ist.
Nach der Einnahme von Alkohol,
Medikamenten, die das
Reaktionsvermögen beeinträchtigen
oder Drogen darf nicht mit dem Gerät
gearbeitet werden.
Bei ungünstigem Wetter (Regen,
Schnee, Eis, Wind) die Arbeit
verschieben – erhöhte Unfallgefahr!
Bekleidung und Ausrüstung
Vorschriftsmäßige Bekleidung und
Ausrüstung tragen.
Keine Kleidung tragen, die sich in Holz,
Gestrüpp oder sich bewegenden Teilen
des Gerätes verfangen kann. Auch
keinen Schal, keine Krawatte und
keinen Schmuck. Lange Haare
zusammenbinden und sichern
(Kopftuch, Mütze, Helm etc.).
WARNUNG
Schutzhelm tragen bei Gefahr von
herabfallenden Gegenständen.
STIHL bietet ein umfangreiches
Programm an persönlicher
Schutzausstattung an.
Zum Gerät
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
dadurch gefährdet werden. Für
Personen- und Sachschäden, die bei
der Verwendung nicht zugelassener
Anbaugeräte auftreten, schließt STIHL
jede Haftung aus.
Gerät transportieren
Immer Gerät ausschalten und Akku aus
dem Gerät herausnehmen, Rasthebel
auf ƒ stellen und Kettenschutz
anbringen – auch beim Transport über
kurze Strecken. Dadurch kein
unbeabsichtigtes Anlaufen des Motors.
Gerät nur ausbalanciert am Schaft
tragen – Schneidgarnitur nach hinten.

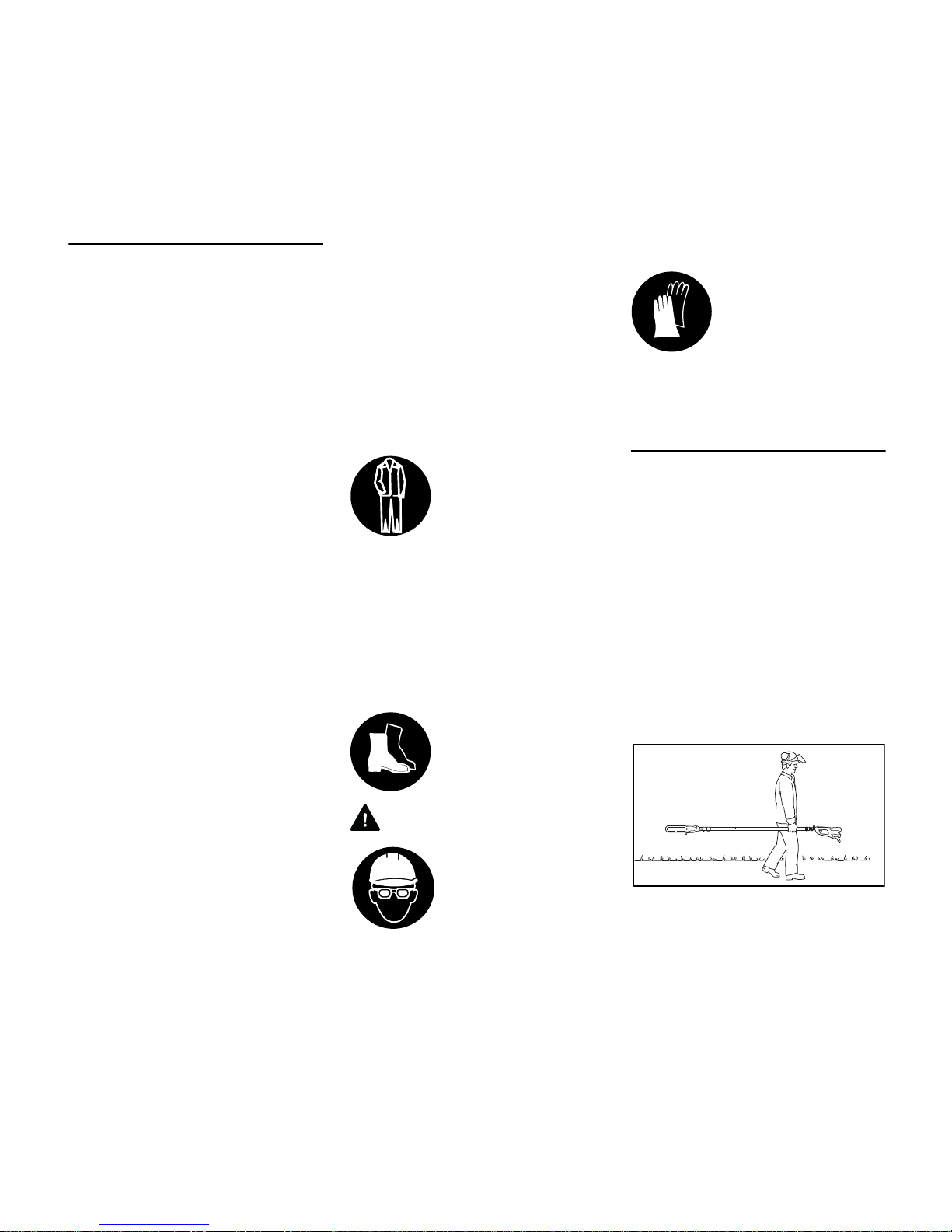

Die Kleidung muss
zweckmäßig sein und
darf nicht behindern. Eng
anliegende Kleidung mit
Schnittschutzeinlage –
Kombianzug, kein
Arbeitsmantel.
Schutzstiefel tragen – mit
Schnittschutz, griffiger
Sohle und Stahlkappe
Um die Gefahr von
Augenverletzungen zu
reduzieren enganlie-
gende Schutzbrille nach
Norm EN 166 tragen. Auf
richtigen Sitz der Schutz-
brille achten.
Robuste Arbeitshand-
schuhe aus
widerstandsfähigem
Material tragen (z. B.
Leder).
0022BA003 AS

HTA 65, HTA 85
deutsch
4
In Fahrzeugen: Gerät gegen Umkippen,
Beschädigung und Auslaufen von
Kettenschmieröl sichern.
Gerät reinigen
Zur Reinigung des Gerätes keine
Hochdruckreiniger verwenden. Der
harte Wasserstrahl kann Teile des
Gerätes beschädigen.
Gerät nicht mit Wasser abspritzen.
Gerät aufbewahren
Wird das Gerät nicht benutzt, ist es so
abzustellen, dass niemand gefährdet
wird. Gerät vor unbefugtem Zugriff
sichern.
Zubehör und Ersatzteile
Nur solche Werkzeuge,
Führungsschienen, Sägeketten,
Kettenräder oder Zubehöre anbauen,
die von STIHL für dieses Gerät
zugelassen sind, oder technisch
gleichartige Teile. Bei Fragen dazu an
einen Fachhändler wenden. Nur
hochwertige Werkzeuge oder Zubehöre
verwenden. Ansonsten kann die Gefahr
von Unfällen oder Schäden am Gerät
bestehen.
STIHL empfiehlt STIHL Original
Werkzeuge, Führungsschienen,
Sägeketten, Kettenräder und Zubehör
zu verwenden. Diese sind in ihren
Eigenschaften optimal auf das Produkt
und die Anforderungen des Benutzers
abgestimmt.
Zum Antrieb
Akku
Das Beilageblatt oder die
Gebrauchsanleitung des STIHL Akkus
beachten und sicher aufbewahren.
Weiterführende Sicherheitshinweise –
siehe www.stihl.com/safety-data-sheets
Ladegerät
Das Beilageblatt des STIHL
Ladegerätes beachten und sicher
aufbewahren.
Zur Bedienung
–Prüf-, Einstell- und
Reinigungsarbeiten
–Arbeiten an der Schneidgarnitur
–Verlassen des Geräts
–Transport
–Aufbewahrung
–Reparatur- und Wartungsarbeiten
–bei Gefahr und im Notfall
Dadurch kein unbeabsichtigtes
Anlaufen des Motors.
Vor der Arbeit
Gerät auf betriebssicheren Zustand
prüfen – entsprechende Kapitel in der
Gebrauchsanleitung beachten:
–richtig montierte Führungsschiene
–richtig gespannte Sägekette
–Schalthebel und Schalthebelsperre
müssen leichtgängig sein
(Rasthebel auf ‚) – Schalter
müssen nach dem Loslassen in die
Ausgangsposition zurückfedern
–Schalthebel bei nicht gedrückter
Schalthebelsperre blockiert
–keine Änderung an den
Bedienungs- und
Sicherheitseinrichtungen
vornehmen
–Handgriffe müssen sauber und
trocken, frei von Öl und Schmutz
sein – wichtig zur sicheren Führung
des Gerätes
–Gerät auf Beschädigungen bzw.
Verschleiß prüfen. Beschädigte
Teile erneuern.
–Kontakte im Akkuschacht des
Gerätes auf Fremdkörper prüfen
–Akku richtig einsetzen – muss
hörbar einrasten
–keine defekten oder deformierten
Akkus verwenden
Das Gerät darf nur in betriebssicherem
Zustand betrieben werden –
Unfallgefahr!
Für den Notfall bei Verwendung von
Traggurten: Schnelles Absetzen des
Gerätes üben. Beim Üben das Gerät
nicht auf den Boden werfen, um
Beschädigungen zu vermeiden.
Akku aus dem Gerät her-
ausnehmen bei:

HTA 65, HTA 85
deutsch
5
Gerät einschalten
Nur auf ebenem Untergrund, auf festen
und sicheren Stand achten, Gerät sicher
festhalten – die Sägekette darf keine
Gegenstände und nicht den Boden
berühren.
Das Gerät wird nur von einer Person
bedient – keine weiteren Personen im
Arbeitsbereich beim Einschalten dulden.
Gerät nicht einschalten, wenn sich die
Sägekette in einem Schnittspalt
befindet.
Während der Arbeit
Immer für festen und sicheren Stand
sorgen.
Bei drohender Gefahr bzw. im Notfall
sofort Gerät ausschalten, Rasthebel auf
ƒ stellen und den Akku aus dem Gerät
herausnehmen.
Das Gerät ist mit einem System zum
schnellen Stoppen der Sägekette
ausgestattet – die Sägekette kommt
unmittelbar zum Stehen, wenn der
Schalthebel losgelassen wird.
Diese Funktion regelmäßig, in kurzen
Abständen kontrollieren. Gerät nicht
betreiben, wenn die Sägekette bei
losgelassenem Schalthebel nachläuft –
Verletzungsgefahr! Fachhändler
aufsuchen.
Das Gerät wird nur von einer Person
bedient – keine weiteren Personen im
Arbeitsbereich dulden.
Das Elektrowerkzeug darf nur an den
isolierten Griffflächen gehalten werden,
weil die Sägekette verdeckte Leitungen
berühren kann. Sägeketten, die einen
spannungsführenden Draht berühren,
machen metallene Teile des
Elektrowerkzeugs spannungsführend
und könnten dem Bediener einen
elektrischen Schlag versetzen.
Im Umkreis von 15 m darf sich keine
weitere Person aufhalten – durch
herabfallende Äste und
weggeschleuderte Holzpartikel –
Verletzungsgefahr!
Diesen Abstand auch zu Sachen
(Fahrzeugen, Fensterscheiben)
einhalten – Gefahr der
Sachbeschädigung!

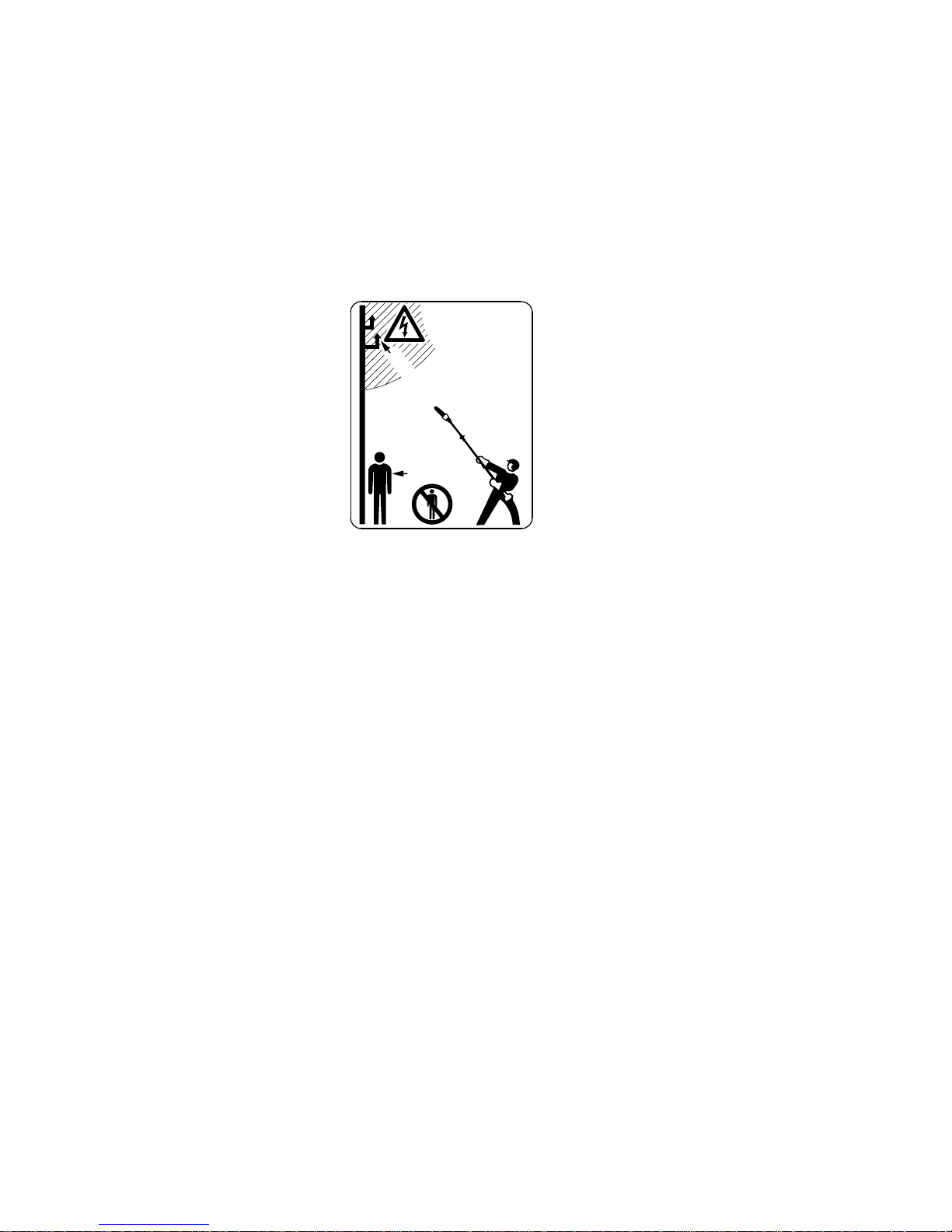

Mit der Schienenspitze einen
Mindestabstand von 15 m zu Strom
führenden Leitungen einhalten. Bei
Hochspannung kann ein
Stromüberschlag auch über eine
größere Luftstrecke erfolgen. Bei
Arbeiten im näheren Umfeld von Strom
führenden Leitungen muss der Strom
abgeschaltet sein.
Mit diesem Gerät kann bei Regen und
Nässe gearbeitet werden. Ein nass
gewordenes Gerät nach der Arbeit
trocknen.
Vorsicht bei Glätte, Nässe, Schnee, Eis,
an Abhängen, auf unebenem Gelände
oder auf frisch geschältem Holz (Rinde)
– Rutschgefahr!
Vorsicht bei Baumstümpfen, Wurzeln,
Gräben – Stolpergefahr!
Nicht alleine arbeiten – stets Rufweite
einhalten zu anderen Personen, die im
Notfall Hilfe leisten können.
Bei angelegtem Gehörschutz ist erhöhte
Achtsamkeit und Umsicht erforderlich –
das Wahrnehmen von warnenden
Geräuschen (Schreie, Signaltöne u.a.)
ist eingeschränkt.
Rechtzeitig Arbeitspausen einlegen, um
Müdigkeit und Erschöpfung
vorzubeugen – Unfallgefahr!
Ruhig und überlegt arbeiten – nur bei
guten Licht- und Sichtverhältnissen.
Umsichtig arbeiten, andere nicht
gefährden.
Während der Arbeit entstehende Stäube
(z. B. Holzstaub) können
gesundheitsgefährdend sein. Bei
Staubentwicklung Staubschutzmaske
tragen.
Nicht rauchen bei der Benutzung und in
der näheren Umgebung des Gerätes –
Brandgefahr!
Sägekette regelmäßig, in kurzen
Abständen und bei spürbaren
Veränderungen sofort überprüfen:
–Gerät ausschalten, abwarten, bis
die Sägekette still steht, Akku
herausnehmen
–Zustand und festen Sitz prüfen
–Schärfzustand beachten
15m (50ft)
15m (50ft)

HTA 65, HTA 85
deutsch
6
Bei eingeschaltetem Gerät Sägekette
nicht berühren. Wird die Sägekette
durch einen Gegenstand blockiert,
sofort Gerät ausschalten – dann erst den
Gegenstand beseitigen –
Verletzungsgefahr!
Vor dem Verlassen des Gerätes: Gerät
ausschalten, Rasthebel auf ƒ stellen
und den Akku aus dem Gerät
herausnehmen.
Zum Wechseln der Sägekette Gerät
ausschalten, Rasthebel auf ƒ stellen
und den Akku aus dem Gerät
herausnehmen. Durch unbeabsichtigtes
Anlaufen des Motors –
Verletzungsgefahr!
Falls das Gerät nicht
bestimmungsgemäßer Beanspruchung
(z. B. Gewalteinwirkung durch Schlag
oder Sturz) ausgesetzt wurde,
unbedingt vor weiterem Betrieb auf
betriebssicheren Zustand prüfen – siehe
auch "Vor der Arbeit". Insbesondere die
Funktionstüchtigkeit der
Sicherheitseinrichtungen prüfen.
Geräte, die nicht mehr betriebssicher
sind, auf keinen Fall weiter benutzen. Im
Zweifelsfall Fachhändler aufsuchen.
Bei Arbeiten in der Höhe:
–immer Hubarbeitsbühne benutzen
–niemals auf einer Leiter oder im
Baum stehend arbeiten
–niemals an instabilen Standorten
arbeiten
–niemals mit einer Hand arbeiten
Nach der Arbeit
Gerät von Staub und Schmutz reinigen –
keine Fett lösenden Mittel verwenden.
Gerät halten und führen
Gerät immer mit beiden Händen
festhalten: Rechte Hand am
Bedienungsgriff – linke Hand am Schaft
– auch bei Linkshändern.
Zur sicheren Führung Bedienungsgriff
und Schaft mit den Daumen fest
umfassen.
Entasten
Gerät schräg halten, nicht direkt unter
dem zu sägenden Ast stehen. Winkel
von 60° zur Horizontalen nicht
überschreiten. Auf herabfallendes Holz
achten.
Gelände im Arbeitsbereich frei halten –
herabgefallene Zweige und Äste
wegräumen.
Vor dem Sägen von Ästen Fluchtweg
festlegen und Hindernisse beseitigen.
0022BA004 AS
max 60°
0022BA005 AS

HTA 65, HTA 85
deutsch
7
Beim Trennschnitt die Schiene im
Bereich des Hakens am Ast zur Anlage
bringen. Dies vermeidet ruckartige
Bewegungen des Gerätes bei Beginn
des Trennschnittes.
Nur mit richtig geschärfter und
gespannter Sägekette arbeiten –
Tiefenbegrenzerabstand nicht zu groß.
Trennschnitt von oben nach unten
durchführen – vermeidet Klemmen der
Säge im Schnitt.
Bei dicken, schweren Ästen
Entlastungsschnitt ausführen – siehe
"Anwendung".
Unter Spannung stehende Äste nur mit
größter Vorsicht sägen –
Verletzungsgefahr! Immer zuerst an der
Druckseite einen Entlastungsschnitt
einsägen, dann an der Zugseite den
Trennschnitt durchführen – vermeidet
Klemmen der Säge im Schnitt.
Vorsicht beim Schneiden von
gesplittertem Holz – Verletzungsgefahr
durch mitgerissene Holzstücke!
Am Hang immer oberhalb oder seitlich
des zu sägenden Astes stehen. Auf
abrollende Äste achten.
Am Ende des Schnittes wird das Gerät
nicht mehr über die Schneidgarnitur im
Schnitt abgestützt. Der Benutzer muss
die Gewichtskraft des Gerätes
aufnehmen – Gefahr des
Kontrollverlustes!
Gerät nur mit laufender Sägekette aus
dem Schnitt ziehen.
Keine Fremdkörper an die Sägekette
kommen lassen: Steine, Nägel usw.
können weggeschleudert werden und
die Sägekette beschädigen.
Wenn eine rotierende Sägekette auf
einen Stein oder einen anderen harten
Gegenstand trifft, kann es zu
Funkenbildung kommen, wodurch unter
gewissen Umständen leicht
entflammbare Stoffe in Brand geraten
können. Auch trockene Pflanzen und
Gestrüpp sind leicht entflammbar,
besonders bei heißen, trockenen
Wetterbedingungen. Wenn Brandgefahr
besteht, den Hoch-Entaster nicht in der
Nähe leicht entflammbarer Stoffe,
trockener Pflanzen oder Gestrüpp
verwenden. Unbedingt bei der
zuständigen Forstbehörde nachfragen,
ob Brandgefahr besteht.
Vibrationen
Dieses Gerät zeichnet sich durch eine
geringe Vibrationsbelastung der Hände
aus.
Trotzdem wird dem Benutzer eine
medizinische Untersuchung empfohlen,
falls im Einzelfall der Verdacht auf
Durchblutungsstörungen der Hände
(z. B. Fingerkribbeln) besteht.
Wartung und Reparaturen
Vor allen Reparatur- und
Wartungsarbeiten den Rasthebel auf ƒ
stellen und den Akkumulator aus dem
Gerät herausnehmen. Dadurch kein
unbeabsichtigtes Anlaufen des Motors.
Gerät regelmäßig warten. Nur
Wartungsarbeiten und Reparaturen
ausführen, die in der
Gebrauchsanleitung beschrieben sind.
Alle anderen Arbeiten von einem
Fachhändler ausführen lassen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Nur hochwertige Ersatzteile verwenden.
Ansonsten kann die Gefahr von Unfällen
oder Schäden am Gerät bestehen. Bei
Fragen dazu an einen Fachhändler
wenden.
STIHL empfiehlt STIHL Original
Ersatzteile zu verwenden. Diese sind in
ihren Eigenschaften optimal auf das
Gerät und die Anforderungen des
Benutzers abgestimmt.
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
gefährdet werden – Unfallgefahr!
Elektrische Kontakte sowie
Anschlussleitung und Netzstecker des
Ladegerätes regelmäßig auf
einwandfreie Isolation und Alterung
(Brüchigkeit) überprüfen.
0022BA006 AS

HTA 65, HTA 85
deutsch
8
Elektrische Bauteile wie z. B. die
Anschlussleitung des Ladegerätes,
dürfen nur von Elektro-Fachkräften
instandgesetzt bzw. erneuert werden.
Schärfanleitung beachten – zur sicheren
und richtigen Handhabung Sägekette
und Führungsschiene immer in
einwandfreiem Zustand halten,
Sägekette richtig geschärft, gespannt
und gut geschmiert.
Sägekette, Führungsschiene und
Kettenrad rechtzeitig wechseln.
Kettenschmieröl nur in
vorschriftsmäßigen und einwandfrei
beschrifteten Behältern lagern.
Kunststoffteile mit einem Tuch reinigen.
Scharfe Reinigungsmittel können den
Kunststoff beschädigen.
Kühlluftschlitze im Motorgehäuse bei
Bedarf reinigen.
Führungsnuten des Akkumulators frei
von Schmutz halten – bei Bedarf
reinigen.
Gerät sicher in einem trockenen Raum,
dem Rasthebel auf ƒ und nur mit
entnommenem Akkumulator
aufbewahren.
Vorbereitung
Nentsprechende Schutzkleidung
tragen, Sicherheitsvorschriften
beachten
NTeleskopschaft auf die gewünschte
Länge einstellen (Ausführung mit
Teleskopschaft)
NTraggurt anlegen
Schnittfolge
Um ein Herabfallen der geschnittenen
Äste zu erleichtern, sollten die unteren
Äste zuerst geschnitten werden.
Schwere Äste (mit größerem
Durchmesser) in kleinen Stücken
absägen.
WARNUNG
Nie unter den Ast stehen, an dem
gearbeitet wird – Sturzraum
herabfallender Äste beachten! – Auf
dem Boden auftreffende Äste können
hochschnellen – Verletzungsgefahr!
Entsorgung
Das Schnittgut nicht in den Hausmüll
werfen – Schnittgut kann kompostiert
werden!

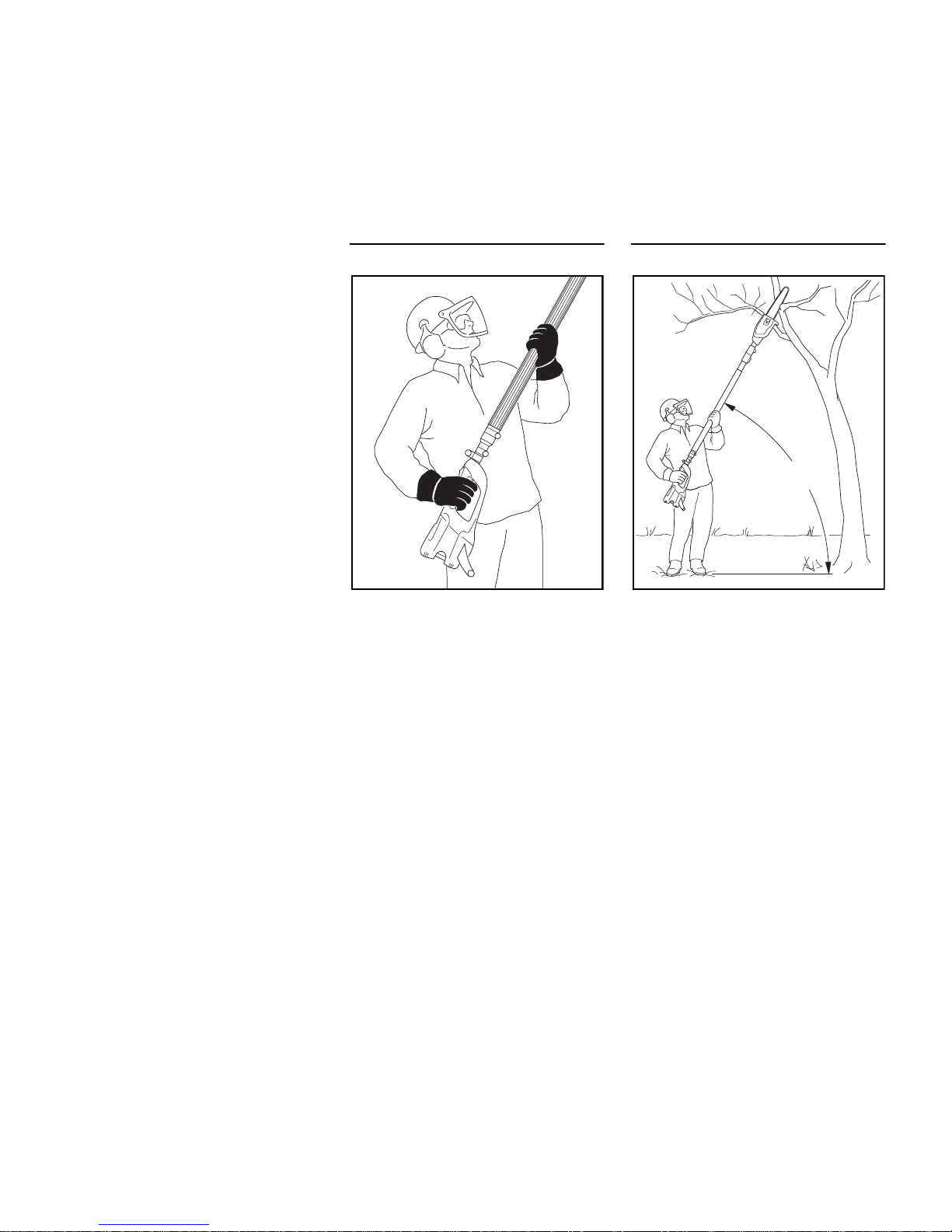

Arbeitstechnik
Rechte Hand am Bedienungsgriff, linke
Hand am Schaft bei angewinkeltem Arm
in eine bequeme Griffposition bringen.
Mit der linken Hand immer im Bereich
des Griffschlauches greifen.
Der Anstellwinkel sollte immer 60° oder
kleiner sein!
Die kräfteschonendste Haltung ergibt
sich bei einem Anstellwinkel von 60°.
Bei verschiedenen Anwendungsfällen
kann von diesem Winkel abgewichen
werden.
Anwendung
0022BA007 AS

HTA 65, HTA 85
deutsch
9
Trennschnitt
Die Schiene im Bereich des Hakens am
Ast zur Anlage bringen und Trennschnitt
von oben nach unten ausführen –
vermeidet Klemmen der Säge im
Schnitt.

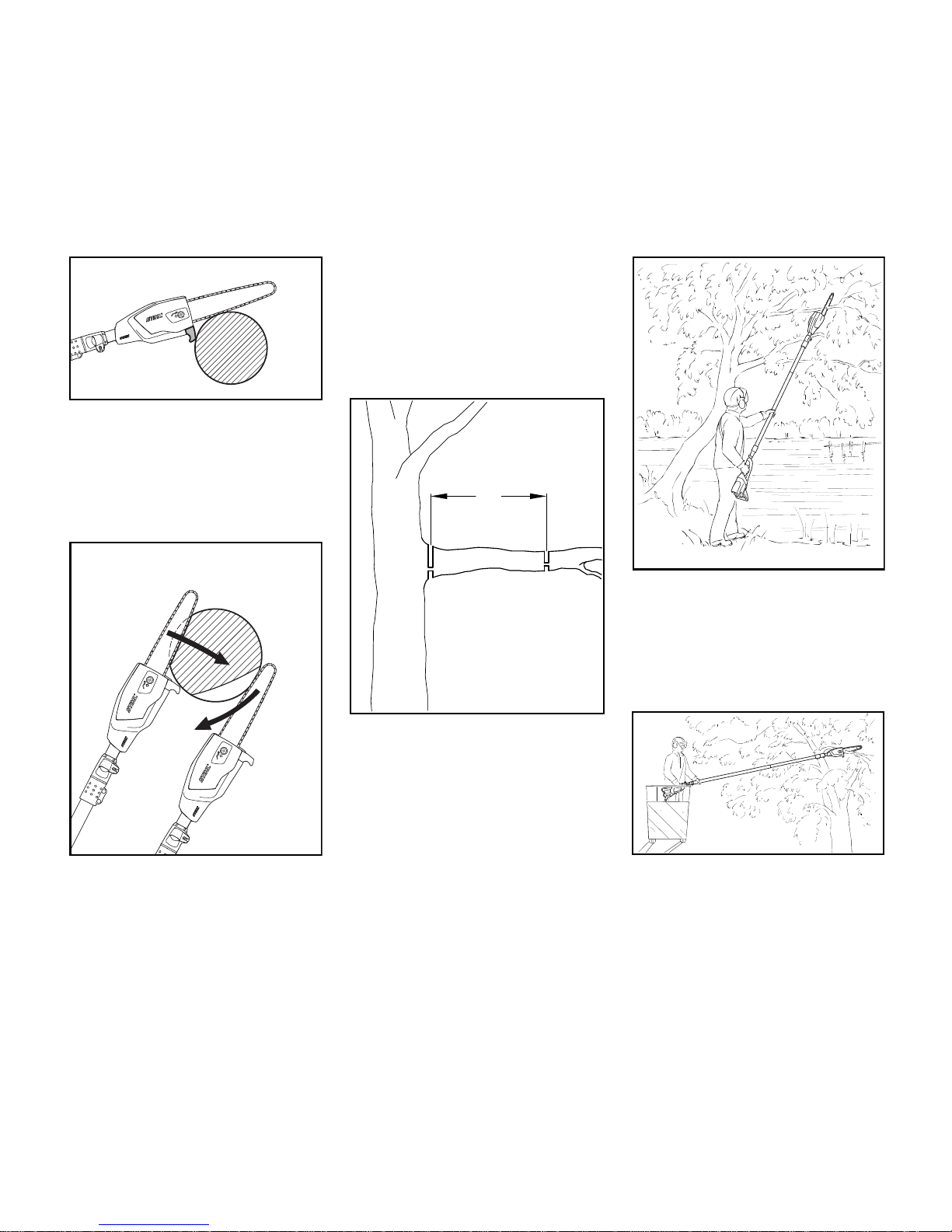

Entlastungsschnitt
Zur Vermeidung des Abschälens der
Rinde bei dickeren Ästen an der
Unterseite einen
NEntlastungsschnitt (1) einsägen,
hierzu Schneidgarnitur anlegen und
bogenförmig bis zur Schienenspitze
nach unten führen
NTrennschnitt (2) ausführen – dabei
Schiene im Bereich des Hakens am
Ast zur Anlage bringen
Sauberer Schnitt bei dicken Ästen
Bei Astdurchmessern über 10 cm zuerst
NVorschnitt (3), mit
Entlastungsschnitt und Trennschnitt
im Abstand (A) von ca. 20 cm vor
der gewünschten Schnittstelle
ausführen, dann sauberen
Schnitt (4), mit Entlastungsschnitt
und Trennschnitt an der
gewünschten Stelle durchführen
Schnitt über Hindernisse
Durch die große Reichweite können
Äste auch über Hindernisse hinweg, wie
z. B. Gewässer geschnitten werden. Der
Anstellwinkel hängt von der Lage des
Astes ab.
Schnitt aus einer Hubarbeitsbühne
Durch die große Reichweite können
Äste direkt am Stamm geschnitten
werden, ohne dabei andere Äste durch
die Hubarbeitsbühne zu verletzen. Der
Anstellwinkel hängt von der Lage des
Astes ab.
0022BA006 AS
2
1
0022BA008 AS
3
4
A
390BA024 KN
0022BA009 AS
0022BA010 AS

HTA 65, HTA 85
deutsch
10
Sägekette, Führungsschiene und
Kettenrad bilden die Schneidgarnitur.
Die im Lieferumfang enthaltene
Schneidgarnitur ist optimal auf den
Hoch-Entaster abgestimmt.
–Teilung (t) der Sägekette (1), des
Kettenrades und des Umlenksterns
der Rollomatic Führungsschiene
müssen übereinstimmen
–Treibglieddicke (2) der
Sägekette (1) muss auf die
Nutbreite der Führungsschiene (3)
abgestimmt sein
Bei Paarung von Komponenten, die
nicht zueinander passen, kann die
Schneidgarnitur bereits nach kurzer
Betriebszeit irreparabel beschädigt
werden.
Kettenschutz
Im Lieferumfang ist ein zur
Schneidgarnitur passender
Kettenschutz enthalten.
Werden Führungsschienen an einem
Hoch-Entaster verwendet, muss immer
ein passender Kettenschutz verwendet
werden, der die komplette
Führungsschiene abdeckt.
Am Kettenschutz ist seitlich die Länge
der dazu passenden Führungsschienen
eingeprägt.
Kettenraddeckel abbauen
NMutter abdrehen und Deckel
abnehmen
NSchraube (1) nach links drehen bis
der Spannschieber (2) links an der
Gehäuseaussparung anliegt, dann
5 Umdrehungen zurückdrehen
Schneidgarnitur
001BA248 KN
1
2
3
a
001BA244 KN
Führungsschiene und
Sägekette montieren
0022BA011 AS
2
1
0022BA012 AS

HTA 65, HTA 85
deutsch
11
Sägekette auflegen
WARNUNG
Schutzhandschuhe anziehen –
Verletzungsgefahr durch die scharfen
Schneidezähne.
NSägekette an der Schienenspitze
beginnend auflegen
NFührungsschiene über die
Schraube (3) und die
Fixierbohrung (4) über den Zapfen
am Spannschieber legen –
gleichzeitig die Sägekette über das
Kettenrad (5) legen
NSchraube (1) nach rechts drehen
bis die Sägekette unten nur noch
ein wenig durchhängt und die
Nasen der Treibglieder sich in die
Schienennut einlegen
NDeckel wieder aufsetzen und die
Mutter von Hand nur leicht anziehen
Nweiter mit "Sägekette spannen"

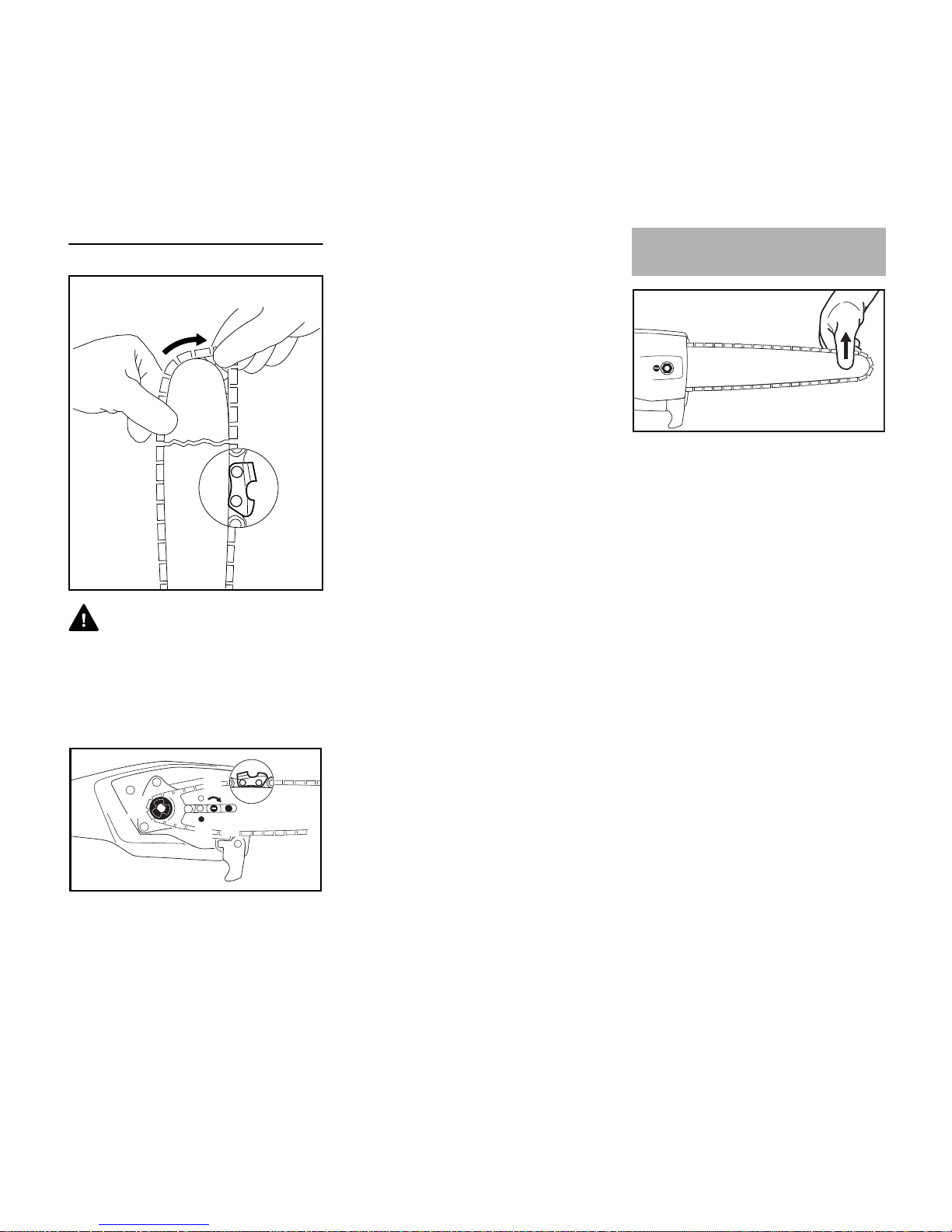

Zum Nachspannen:
NMotor ausschalten, Rasthebel auf
ƒ stellen und Akkumulator
entnehmen
NMutter lösen
NFührungsschiene an der Spitze
anheben
Nmit dem Schraubendreher die
Schraube (1) nach rechts drehen,
bis die Sägekette an der
Schienenunterseite anliegt
NFührungsschiene weiterhin
anheben und die Mutter fest
anziehen
Nweiter: siehe "Spannung der
Sägekette prüfen"
Eine neue Sägekette muss öfter
nachgespannt werden, als eine, die
schon länger in Betrieb ist!
NKettenspannung öfter kontrollieren
– siehe "Betriebshinweise"
390BA003 KN
1
3
4
5
0022BA013 AS
Sägekette spannen
1
0022BA014 AS

HTA 65, HTA 85
deutsch
12
NMotor ausschalten, Rasthebel auf
ƒ stellen und Akkumulator
entnehmen
NSchutzhandschuhe anziehen
NSägekette muss an der
Schienenunterseite anliegen und
sich von Hand über die
Führungsschiene ziehen lassen
Nwenn nötig, Sägekette
nachspannen
Eine neue Sägekette muss öfter
nachgespannt werden, als eine, die
schon länger in Betrieb ist.
NKettenspannung öfter kontrollieren
– siehe "Betriebshinweise"
Zur automatischen, dauerhaften
Schmierung von Sägekette und
Führungsschiene – nur
umweltfreundliches Qualitäts-
Kettenschmieröl verwenden –
vorzugsweise das biologisch schnell
abbaubare STIHL BioPlus.
HINWEIS
Biologisches Kettenschmieröl muss
ausreichende Alterungs-Beständigkeit
haben (z. B. STIHL BioPlus). Öl mit zu
geringer Alterungs-Beständigkeit neigt
zu schnellem Verharzen. Die Folge sind
feste, schwer entfernbare
Ablagerungen, insbesondere im Bereich
des Kettenantriebes und an der
Sägekette – bis hin zum Blockieren der
Ölpumpe.
Die Lebensdauer von Sägekette und
Führungsschiene wird wesentlich von
der Beschaffenheit des Schmieröls
beeinflusst – deshalb nur spezielles
Kettenschmieröl verwenden.
WARNUNG
Kein Altöl verwenden! Altöl kann bei
längerem und wiederholtem
Hautkontakt Hautkrebs verursachen
und ist umweltschädlich!
HINWEIS
Altöl hat nicht die erforderlichen
Schmiereigenschaften und ist für die
Kettenschmierung ungeeignet.
NFüllstand vor Arbeitsbeginn,
während der Arbeit und bei jedem
Wechsel des Akkumulators, sowie
bei Bedarf kontrollieren
NKettenschmieröl spätestens bei
jedem zweiten Wechsel des
Akkumulators nachfüllen
Verringert sich die Ölmenge im Öltank
nicht, kann eine Störung der
Schmierölförderung vorliegen:
Kettenschmierung prüfen, Ölkanäle
reinigen, evtl. Fachhändler aufsuchen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen
Öltankverschluss
NTankverschluss und Umgebung
gründlich reinigen, damit kein
Schmutz in den Öltank fällt
NGerät so positionieren, dass der
Tankverschluss nach oben weist
Spannung der Sägekette
prüfen
0022BA015 AS
Kettenschmieröl Kettenschmieröl einfüllen
0022BA016 AS

HTA 65, HTA 85
deutsch
13
Öffnen
NBügel aufklappen
NTankverschluss drehen
(ca. 1/4 Umdrehung)
Markierungen an Tankverschluss und
Öltank müssen miteinander fluchten
NTankverschluss abnehmen
Kettenschmieröl einfüllen
NKettenschmieröl einfüllen
Beim Auftanken kein Kettenschmieröl
verschütten und den Tank nicht randvoll
füllen.
STIHL empfiehlt das STIHL
Einfüllsystem für Kettenschmieröl
(Sonderzubehör).
Schließen
Bügel ist senkrecht:
NTankverschluss ansetzen –
Markierungen an Tankverschluss
und Öltank müssen miteinander
fluchten
NTankverschluss bis zur Anlage nach
unten drücken
NTankverschluss gedrückt halten
und im Uhrzeigersinn drehen bis er
einrastet

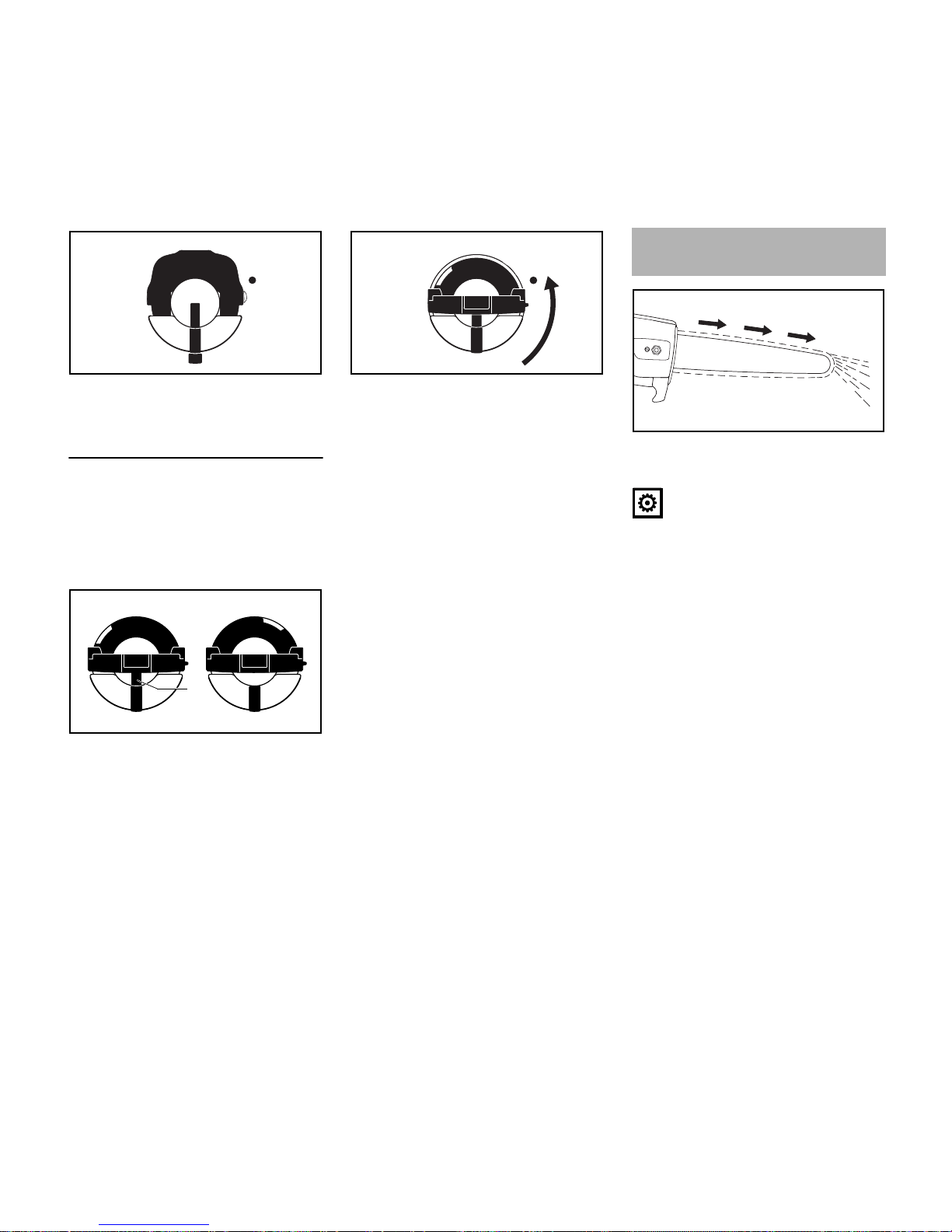

Dann fluchten Markierungen an
Tankverschluss und Öltank miteinander
NBügel zuklappen
002BA575 KN
002BA595 AS002BA591 AS
002BA578 KN
002BA591 AS
002BA592 AS002BA593 AS
002BA581 KN

HTA 65, HTA 85
deutsch
14
Tankverschluss ist verriegelt
Wenn sich der Tankverschluss nicht mit
dem Öltank verriegeln lässt
Unterteil des Tankverschlusses ist
gegenüber dem Oberteil verdreht.
NTankverschluss vom Öltank
abnehmen und von der Oberseite
aus betrachten
NTankverschluss ansetzen und so
lange gegen den Uhrzeigersinn
drehen, bis er in den Sitz des
Einfüllstutzens eingreift
NTankverschluss weiter gegen den
Uhrzeigersinn drehen
(ca. 1/4 Umdrehung) – Unterteil des
Tankverschlusses wird dadurch in
die richtige Position gedreht
NTankverschluss im Uhrzeigersinn
drehen und schließen – siehe
Abschnitt "Schließen"
Die Sägekette muss immer etwas Öl
abschleudern.
HINWEIS
Niemals ohne Kettenschmierung
arbeiten! Bei trocken laufender
Sägekette wird die Schneidgarnitur in
kurzer Zeit irreparabel zerstört. Vor der
Arbeit immer Kettenschmierung und
Ölstand im Tank überprüfen.
Jede neue Sägekette braucht eine
Einlaufzeit von 2 bis 3 Minuten.
Nach dem Einlaufen Kettenspannung
prüfen und wenn nötig korrigieren –
siehe "Spannung der Sägekette prüfen".
links: Unterteil des Tankverschlus-
ses verdreht – innenliegende
Markierung (1) fluchtet mit
der äußeren Markierung
rechts: Unterteil des Tankverschlus-
ses in richtiger Position –
innenliegende Markierung
befindet sich unterhalb des
Bügels. Sie fluchtet nicht mit
der äußeren Markierung
002BA594 AS
002BA584 KN
1
002BA595 AS
Kettenschmierung prüfen
0022BA017 AS

HTA 65, HTA 85
deutsch
15
Nur für Ausführung mit Teleskopschaft
WARNUNG
Immer das Gerät ausschalten und den
Rasthebel auf ƒ stellen!
NHebel (1) des Schnellspanners
öffnen und bis zum Anschlag
umlegen
NSchaft auf die gewünschte Länge
einstellen
NHebel (1) schließen und bis zum
Anschlag andrücken
NKlemmkraft prüfen – ist die
Klemmkraft nicht ausreichend:
weiter mit "Klemmkraft einstellen"
Die Klemmkraft ist ausreichend, wenn
bei geschlossenem Schnellspanner die
Schaftlänge nicht verändert werden
kann.
Klemmkraft einstellen
NHebel (1) des Schnellspanners um
90° öffnen
NSchraube (2) im Uhrzeigersinn
gefühlvoll bis zur Anlage drehen –
der Hebel muss sich noch
leichtgängig schließen lassen;
andernfalls ist die Klemmkraft zu
hoch
NHebel (1) schließen und bis zum
Anschlag andrücken – die
Klemmkraft ist zu hoch, wenn der
Hebel nicht vollständig am
Anschlag anliegt
NKlemmkraft prüfen
Ist die Klemmkraft nicht ausreichend:
NSchraube (2) gefühlvoll in Schritten
von 1/4 Umdrehung im
Uhrzeigersinn drehen – Klemmkraft
wird erhöht
Ist die Klemmkraft zu hoch:
Teleskopschaft einstellen
180°
1
0022BA019 AS
1
0022BA018 AS
90°
1
0022BA029 AS
0022BA020 AS
2
1

HTA 65, HTA 85
deutsch
16
NSchraube (2) gefühlvoll in Schritten
von 1/4 Umdrehung entgegen dem
Uhrzeigersinn drehen – Klemmkraft
wird verringert

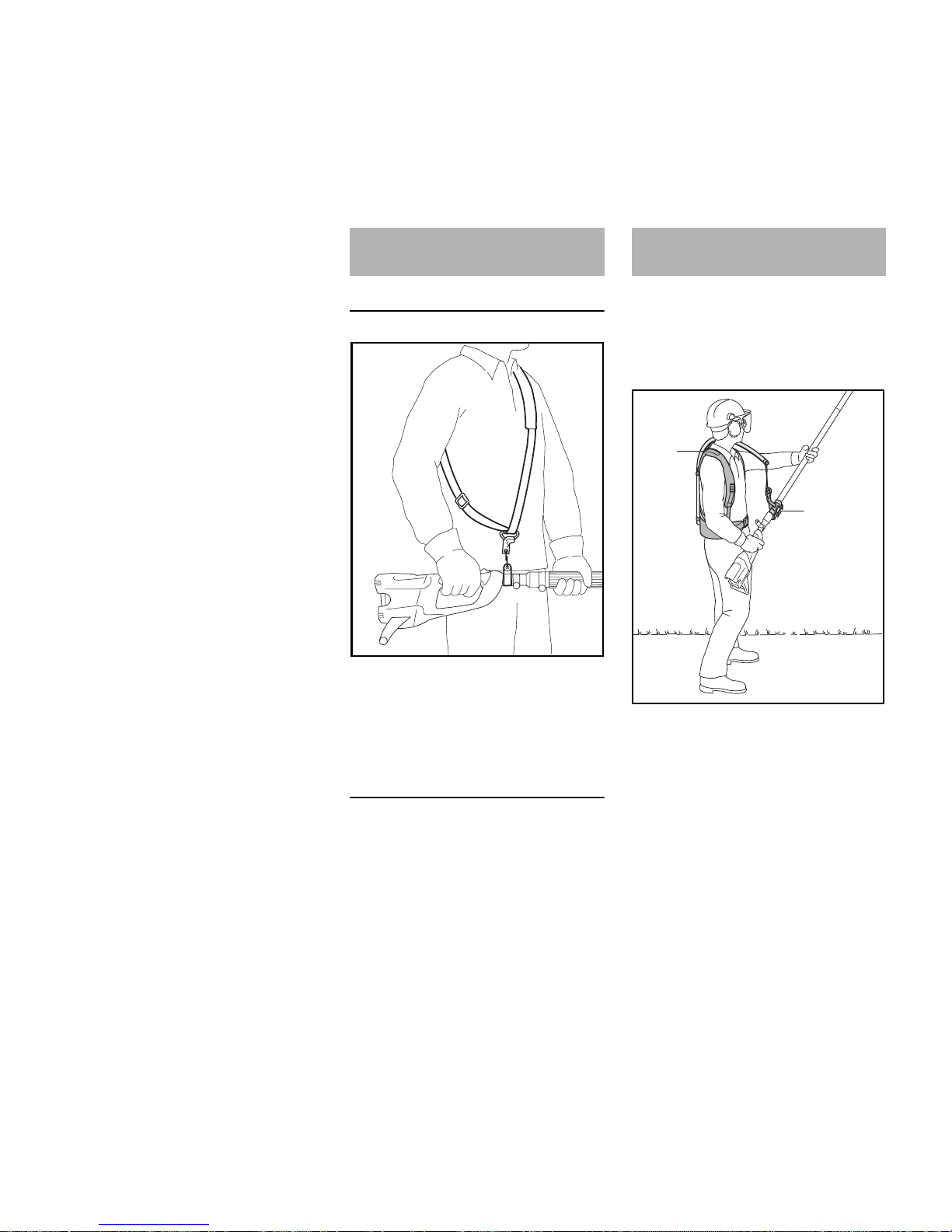

Einschultergurt
NEinschultergurt (1) anlegen
NGurtlänge so einstellen, dass sich
der Karabinerhaken (2) bei
eingehängtem Gerät auf Höhe der
rechten Hüfte befindet
Rückentragsystem (Sonderzubehör)
siehe "Rückentragsystem"
Das Rückentragsystem ist als
Sonderzubehör für Geräte mit
Teleskopschaft erhältlich.
Für eine gleichmäßige Lastverteilung
auf Schulter, Rücken und Hüfte.
NRückentragsystem (1) einstellen
und anlegen – wie im mitgelieferten
Beilageblatt beschrieben
NFührung (2) am Schaft des Geräts
befestigen
NGerät während der Arbeit am
Traggurt befestigen
Traggurt anlegen
1
2
0022BA021 AS
Rückentragsystem
1
2
0022BA022 AS

HTA 65, HTA 85
deutsch
17
NBeckengurt (3), die beiden
Schultergurte (4) und Traggurt (5)
einstellen
NHandgriffe drücken, dabei die
Führung auf dem Schaft
verschieben
Netzspannung und Betriebsspannung
müssen übereinstimmen.
NNetzstecker (1) in die Steckdose (2)
stecken
Nach dem Anschließen des
Ladegerätes an die Stromversorgung
findet ein Selbsttest statt. Während
dieses Vorganges leuchtet die
Leuchtdiode (1) am Ladegerät für
ca. 1 Sekunde grün, dann rot und
erlischt wieder.
Bei Auslieferung ist der Akku nicht
vollständig geladen.
Es wird empfohlen, den Akku vor der
ersten Inbetriebnahme vollständig zu
laden.
NLadegerät an die Stromversorgung
anschließen – Netzspannung der
Stromversorgung und
Betriebsspannung des Ladegeräts
müssen übereinstimmen – siehe
"Ladegerät elektrisch anschließen"
Das Ladegerät nur in geschlossenen
und trockenen Räumen bei
Umgebungstemperaturen von +5 °C bis
+40 °C (41° F bis 104° F) betreiben.
NAkku (1) in das Ladegerät (2) bis
zum ersten spürbaren Widerstand
schieben – dann bis zum Anschlag
drücken
246BA011 KN
4
5
3
246BA012 KN
Ladegerät elektrisch
anschließen
3901BA015 KN
2
1
1
3901BA019 KN
Akku laden
2
3901BA009 KN

HTA 65, HTA 85
deutsch
18

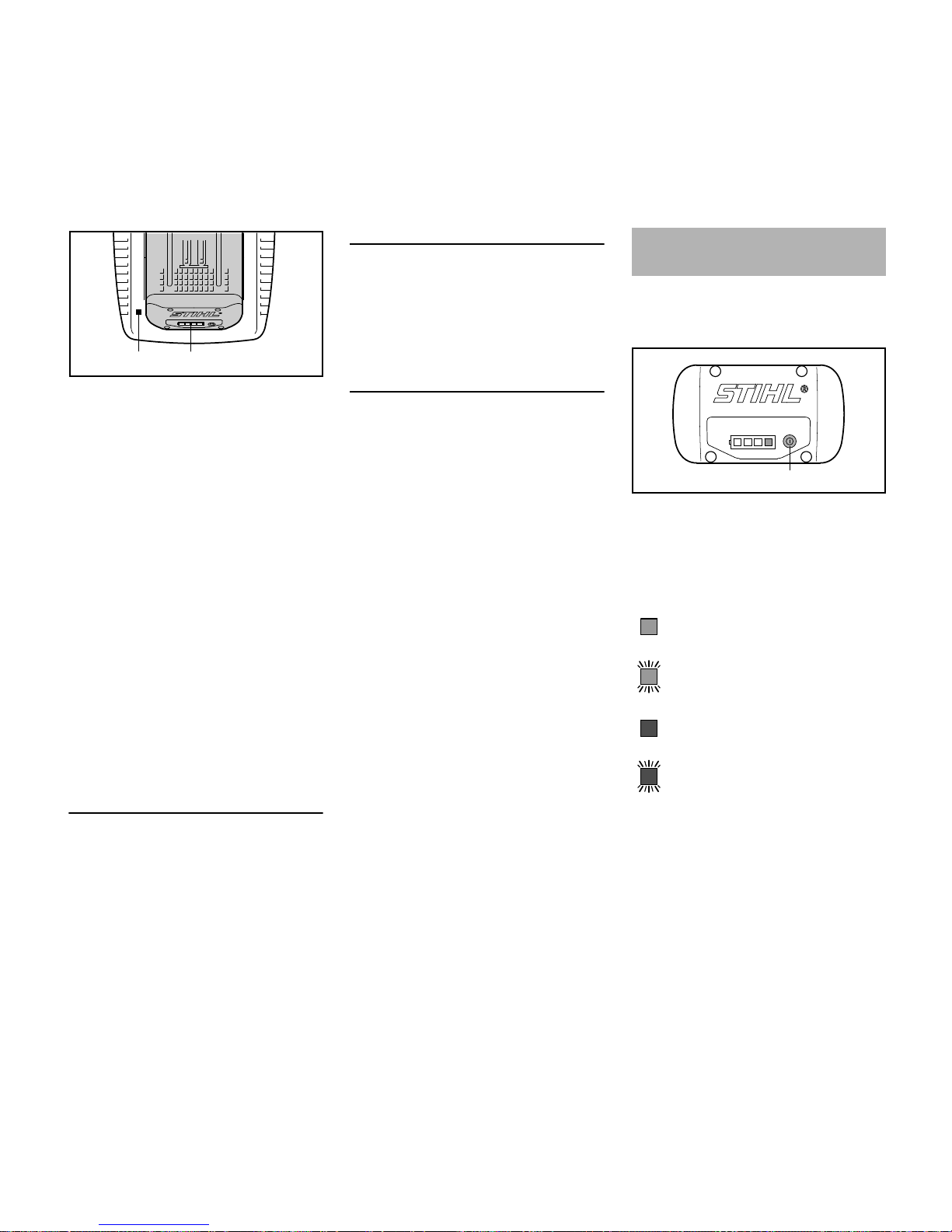

Nach dem Einsetzen des Akkus leuchtet
die LED (3) am Ladegerät – siehe "LED
am Ladegerät".
Der Ladevorgang beginnt, sobald die
LEDs (4) am Akku grün leuchten – siehe
"LEDs am Akku".
Die Ladezeit ist abhängig von
verschiedenen Einflussfaktoren, wie
Akkuzustand, Umgebungstemperatur,
etc. und kann deshalb von
angegebenen Ladezeiten abweichen.
Während der Arbeit erwärmt sich der
Akku im Gerät. Wird ein warmer Akku in
das Ladegerät eingesetzt, kann ein
Abkühlen des Akkus vor dem Laden
notwendig sein. Der Ladevorgang
beginnt erst, wenn der Akku abgekühlt
ist. Die Ladezeit kann sich durch die
Abkühlzeit verlängern.
Während des Ladevorgangs erwärmen
sich Akku und Ladegerät.
Ladegeräte AL 300, AL 500
Die Ladegeräte AL 300 und AL 500 sind
mit einem Gebläse zur Kühlung des
Akkus ausgestattet.
Ladegerät AL 100
Das Ladegerät AL 100 wartet mit dem
Ladevorgang bis der Akku von selbst
abgekühlt ist. Die Abkühlung des Akkus
findet über Wärmeabgabe an die
Umgebungsluft statt.
Lade-Ende
Ist der Akku vollständig geladen,
schaltet das Ladegerät automatisch ab,
dazu:
–erlöschen die LEDs am Akku
–erlischt die LED am Ladegerät
–schaltet das Gebläse des
Ladegeräts aus (falls im Ladegerät
vorhanden)
Den geladenen Akku nach Ladeende
aus dem Ladegerät entnehmen.
Vier LEDs zeigen den Ladezustand des
Akkus sowie auftretende Probleme am
Akku oder dem Gerät an.
NTaste (1) drücken, um die Anzeige
zu aktivieren – Anzeige erlischt
nach 5 Sekunden selbsttätig
Die LEDs können grün oder rot leuchten
bzw. blinken.
4
3901BA014 KN
3
LEDs am Akku
LED leuchtet dauerhaft grün.
LED blinkt grün.
LED leuchtet dauerhaft rot.
LED blinkt rot.
1
3901BA010 KN
