Stihl RE 100.0 PLUS CONTROL User manual

RE 100.0 PLUS CONTROL
2 - 24 Gebrauchsanleitung
24 - 46 Instruction Manual
46 - 69 Manual de instrucciones
69 - 90 Skötselanvisning
90 - 111 Käyttöohje
111 - 132 Betjeningsvejledning
132 - 152 Bruksanvisning
152 - 174 Návod k použití
174 - 197 Használati utasítás
197 - 221 Instruções de serviço
221 - 246 Инструкция по эксплуатации
246 - 268 Instrukcja użytkowania
268 - 293 Ръководство за употреба
293 - 316 Instrucţiuni de utilizare

Inhaltsverzeichnis
1 Vorwort........................................................2
2 Informationen zu dieser Gebrauchsanlei‐
tung............................................................. 2
3 Übersicht.....................................................3
4 Sicherheitshinweise.................................... 4
5 Hochdruckreiniger einsatzbereit machen..12
6 Hochdruckreiniger zusammenbauen........ 12
7 An eine Wasserquelle anschließen...........14
8 Hochdruckreiniger elektrisch anschließen 16
9 Hochdruckreiniger einschalten und aus‐
schalten.....................................................16
10 Mit dem Hochdruckreiniger arbeiten.........16
11 Nach dem Arbeiten................................... 18
12 Transportieren...........................................19
13 Aufbewahren.............................................19
14 Reinigen....................................................19
15 Warten...................................................... 20
16 Reparieren................................................ 20
17 Störungen beheben.................................. 20
18 Technische Daten.....................................22
19 Ersatzteile und Zubehör............................23
20 Entsorgen..................................................23
21 EU-Konformitätserklärung.........................23
22 Anschriften................................................ 24
1 Vorwort
Liebe Kundin, lieber Kunde,
es freut uns, dass Sie sich für STIHL entschie‐
den haben. Wir entwickeln und fertigen unsere
Produkte in Spitzenqualität entsprechend der
Bedürfnisse unserer Kunden. So entstehen Pro‐
dukte mit hoher Zuverlässigkeit auch bei extre‐
mer Beanspruchung.
STIHL steht auch für Spitzenqualität beim Ser‐
vice. Unser Fachhandel gewährleistet kompe‐
tente Beratung und Einweisung sowie eine
umfassende technische Betreuung.
STIHL bekennt sich ausdrücklich zu einem nach‐
haltigen und verantwortungsvollen Umgang mit
der Natur. Diese Gebrauchsanleitung soll Sie
unterstützen, Ihr STIHL Produkt über eine lange
Lebensdauer sicher und umweltfreundlich einzu‐
setzen.
Wir danken Ihnen für Ihr Vertrauen und wün‐
schen Ihnen viel Freude mit Ihrem STIHL Pro‐
dukt.
Dr. Nikolas Stihl
WICHTIG! VOR GEBRAUCH LESEN UND AUF‐
BEWAHREN.
2 Informationen zu dieser
Gebrauchsanleitung
2.1 Geltende Dokumente
Es gelten die lokalen Sicherheitsvorschriften.
► Zusätzlich zu dieser Gebrauchsanleitung fol‐
gende Dokumente lesen, verstehen und auf‐
bewahren:
–Gebrauchsanleitung und Verpackung des
verwendeten Zubehörs
–Gebrauchsanleitung und Verpackung des
verwendeten Reinigungsmittels
2.2 Kennzeichnung der Warnhin‐
weise im Text
GEFAHR
■ Der Hinweis weist auf Gefahren hin, die zu
schweren Verletzungen oder zum Tod führen.
► Die genannten Maßnahmen können
schwere Verletzungen oder Tod vermeiden.
WARNUNG
■ Der Hinweis weist auf Gefahren hin, die zu
schweren Verletzungen oder zum Tod führen
können.
►Die genannten Maßnahmen können
schwere Verletzungen oder Tod vermeiden.
HINWEIS
■ Der Hinweis weist auf Gefahren hin, die zu
Sachschaden führen können.
► Die genannten Maßnahmen können Sach‐
schaden vermeiden.
2.3 Symbole im Text
Dieses Symbol verweist auf ein Kapitel in
dieser Gebrauchsanleitung.
deutsch
2 0458-004-9821-B
© ANDREAS STIHL AG & Co. KG 2022
0458-004-9821-B. VA0.E22.
Gedruckt auf chlorfrei gebleichtem Papier. Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
Original-Gebrauchsanleitung 0000009761_004_D

3 Übersicht
3.1 Hochdruckreiniger
9
8
3
5
6
7
2
3
1
10
9
12
15
13
14
4
11
16
#
0000097545_001
1 Griff
Der Griff dient zum Tragen und Bewegen des
Hochdruckreinigers.
2 Halter
Der Halter dient zum Aufbewahren der Spritz‐
pistole.
3 Halter
Der Halter dient zum Aufbewahren der Spritz‐
einrichtung.
4 Transportgriff
Der Transportgriff dient zum Tragen des
Hochdruckreinigers.
5 Kippschalter
Der Kippschalter dient zum Einschalten und
Ausschalten des Hochdruckreinigers.
6 Stutzen
Der Stutzen dient zum Anschluss des Was‐
serschlauchs.
7 Führungsöffnung
Die Führungsöffnung führt den Hochdruck‐
schlauch von vorne auf die Schlauchtrommel.
8 Kurbel
Die Kurbel dient zum Drehen der Schlauch‐
trommel.
9 Halter
Der Halter dient zum Abnehmen und Aufbe‐
wahren der Anschlussleitung.
10 Netzstecker
Der Netzstecker verbindet die Anschlusslei‐
tung mit einer Steckdose.
11 Anschlussleitung
Die Anschlussleitung verbindet den Hoch‐
druckreiniger mit dem Netzstecker.
12 Stutzen
Der Stutzen dient zum Anschluss des Was‐
serschlauchs.
13 Fächer
Die Fächer dienen zum Aufbewahren der mit‐
gelieferten Düsen.
14 Reinigungsmittelflasche
Die Reinigungsmittelflasche dient zum Reini‐
gen mit Reinigungsmitteln.
15 Hochdruckschlauch
Der Hochdruckschlauch leitet das Wasser
von der Hochdruckpumpe zur Spritzpistole.
16 Schlauchtrommel
Die Schlauchtrommel dient zum Aufwickeln
des Hochdruckschlauchs.
# Leistungsschild mit Maschinennummer
3.2 Spritzeinrichtung
4
6
123
5
13
11
12
10
9
7
8
0000097572_001
1 Strahlrohr
Das Strahlrohr verbindet die Spritzpistole mit
der Düse.
2 Spritzpistole
Die Spritzpistole dient zum Halten und Füh‐
ren der Spritzeinrichtung.
3 Bedienfeld
Das Bedienfeld dient zur Anzeige und Einstel‐
lung des Arbeitsdrucks.
3 Übersicht deutsch
0458-004-9821-B 3

4 Hebel
Der Hebel öffnet und schließt das Ventil in
der Spritzpistole. Der Hebel startet und stoppt
den Wasserstrahl.
5 Rasthebel
Der Rasthebel entsperrt den Hebel.
6 Sperrhebel
Der Sperrhebel hält den Stutzen in der Spritz‐
pistole.
7 LED „BATTERIEANZEIGE“
Die LED zeigt den Ladezustand der Batterie
an.
8 LEDs „LEISTUNGSSTUFE“
Die LEDs zeigen die eingestellte Leistungs‐
stufe des Arbeitsdrucks an.
9 Aktivierungstaste
Die Aktivierungstaste schaltet das Bedienfeld
ein und zeigt über die LED den Status an.
10 Drucktaste
Die Drucktaste dient zum Einstellen des
Arbeitsdrucks.
11 Reinigungsnadel
Die Reinigungsnadel dient zum Reinigen der
Düsen.
12 AAA Batterien (IEC-Baugröße LR03)
Die AAA Batterien versorgen die Spritzpistole
mit Energie.
13 3‑in‑1 Düse
Die 3‑in‑1 Düse besteht aus einer Flachs‐
trahldüse, einer Rotordüse und einer Sprüh‐
düse, der Reinigungsmittel beigemischt wer‐
den kann.
3.3 Symbole
Die Symbole können auf dem Hochdruckreiniger,
der Spritzeinrichtung, der 3‑in‑1 Düse oder der
Reinigungsmittelflasche sein und bedeuten Fol‐
gendes:
In dieser Position ist die Flachstrahldüse
an der 3‑in‑1 Düse eingestellt.
In dieser Position ist die Rotordüse an der
3‑in‑1 Düse eingestellt.
In dieser Position ist ein schwacher Was‐
serstrahl an der 3‑in‑1 Düse eingestellt und
es kann Reinigungsmittel beigemischt wer‐
den.
3-in-1 Düse nur verstellen, wenn der
Hebel der Spritzpistole nicht gedrückt
ist.
Der Rasthebel entsperrt in dieser Position
den Hebel.
Der Rasthebel sperrt in dieser Position den
Hebel.
Reinigungsmittelflasche vor dem
Transport leeren oder so sichern, dass
es nicht umkippen und sich nicht
bewegen kann.
Produkt nicht mit dem Hausmüll entsorgen.
L
W
A
Garantierter Schallleistungspegel nach
Richtlinie 2000/14/EG in dB(A) um
Schallemissionen von Produkten ver‐
gleichbar zu machen.
Diese Symbole kennzeichnen original
STIHL Ersatzteile und original STIHL
Zubehör.
4 Sicherheitshinweise
4.1 Warnsymbole
Die Warnsymbole auf dem Hochdruckreiniger
bedeuten Folgendes:
Sicherheitshinweise und deren Maß‐
nahmen beachten.
Gebrauchsanleitung lesen, verstehen
und aufbewahren.
Schutzbrille tragen.
–Wasserstrahl nicht auf Perso‐
nen und Tiere richten.
–Wasserstrahl nicht auf elektri‐
sche Anlagen, elektrische
Anschlüsse, Steckdosen und
stromführende Leitungen rich‐
ten.
–Wasserstrahl nicht auf Elekt‐
rogeräte und den Hochdruck‐
reiniger richten.
Falls die Anschlussleitung oder die
Verlängerungsleitung beschädigt ist:
Netzstecker aus der Steckdose ziehen.
Hochdruckreiniger nicht direkt an das
Trinkwassernetz anschließen.
Hochdruckreiniger während Arbeitsun‐
terbrechungen, des Transports, der
Aufbewahrung, Wartung oder Repara‐
tur ausschalten.
Hochdruckreiniger nicht bei Tempera‐
turen unter 0 °C verwenden, transpor‐
tieren und aufbewahren.
deutsch 4 Sicherheitshinweise
4 0458-004-9821-B

4.2 Bestimmungsgemäße Verwen‐
dung
Der Hochdruckreiniger STIHL
RE 100.0 PLUS CONTROL dient zum Reinigen
von zum Beispiel Fahrzeugen, Anhängern, Ter‐
rassen, Wegen und Fassaden.
Der Hochdruckreiniger ist nicht für die gewerbli‐
che Nutzung geeignet.
Der Hochdruckreiniger darf bei Regen nicht ver‐
wendet werden.
WARNUNG
■ Falls der Hochdruckreiniger nicht bestim‐
mungsgemäß verwendet wird, können Perso‐
nen schwer verletzt oder getötet werden und
Sachschaden kann entstehen.
►Hochdruckreiniger so verwenden, wie es in
dieser Gebrauchsanleitung beschrieben ist.
Der Hochdruckreiniger STIHL
RE 100.0 PLUS CONTROL dient nicht für fol‐
gende Anwendungen:
–Reinigen von Asbestzement und ähnlichen
Oberflächen
–Reinigen von Oberflächen, die mit bleihaltiger
Farbe gestrichen oder lackiert sind
–Reinigen von Oberflächen, die mit Lebensmit‐
teln in Kontakt kommen
–Reinigen des Hochdruckreinigers selbst
4.3 Anforderungen an den Benut‐
zer
WARNUNG
■Benutzer ohne eine Unterweisung können die
Gefahren des Hochdruckreinigers nicht erken‐
nen oder nicht einschätzen. Der Benutzer oder
andere Personen können schwer verletzt oder
getötet werden.
► Gebrauchsanleitung lesen, verste‐
hen und aufbewahren.
► Falls der Hochdruckreiniger an eine andere
Person weitergegeben wird: Gebrauchsan‐
leitung mitgeben.
►Sicherstellen, dass der Benutzer folgende
Anforderungen erfüllt:
–Der Benutzer ist ausgeruht.
–Diese Maschine darf nicht
von Personen (einschließ‐
lich Kinder) mit verringer‐
ten physischen, sensori‐
schen oder mentalen
Fähigkeiten oder Mangel
an Erfahrung und Wissen
benutzt werden.
–Der Benutzer kann die Gefahren des
Hochdruckreinigers erkennen und ein‐
schätzen.
–Der Benutzer ist volljährig
oder der Benutzer wird
entsprechend nationaler
Regelungen unter Aufsicht
in einem Beruf ausgebil‐
det.
–Der Benutzer hat eine
Unterweisung von einem
STIHL Fachhändler oder
einer fachkundigen Person
erhalten, bevor er das
erste Mal den Hochdruck‐
reiniger verwendet.
–Der Benutzer ist nicht durch Alkohol,
Medikamente oder Drogen beeinträch‐
tigt.
►Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
4.4 Bekleidung und Ausstattung
WARNUNG
■Während der Arbeit können Gegenstände mit
hoher Geschwindigkeit hochgeschleudert wer‐
den. Der Benutzer kann verletzt werden.
► Eine eng anliegende Schutzbrille tra‐
gen. Geeignete Schutzbrillen sind
nach Norm EN 166 oder nach natio‐
nalen Vorschriften geprüft und mit
der entsprechenden Kennzeichnung
im Handel erhältlich.
►Ein langärmliges, eng anliegendes Oberteil
und eine lange Hose tragen.
■ Während der Arbeit können sich Aerosole bil‐
den. Eingeatmete Aerosole können die
Gesundheit schädigen und allergische Reakti‐
onen auslösen.
4 Sicherheitshinweise deutsch
0458-004-9821-B 5

► Eine Risikobeurteilung in Abhängigkeit von
der zu reinigenden Oberfläche und deren
Umfeld durchführen.
►Falls die Risikobeurteilung ergibt, dass sich
Aerosole bilden: Eine Atemschutzmaske
der Schutzklasse FFP2 oder einer ver‐
gleichbaren Schutzklasse tragen.
■Falls der Benutzer ungeeignetes Schuhwerk
trägt, kann er ausrutschen. Der Benutzer kann
verletzt werden.
►Festes, geschlossenes Schuhwerk mit grif‐
figer Sohle tragen.
4.5 Arbeitsbereich und Umgebung
WARNUNG
■ Unbeteiligte Personen, Kinder und Tiere kön‐
nen die Gefahren des Hochdruckreinigers und
hochgeschleuderter Gegenstände nicht erken‐
nen und nicht einschätzen. Unbeteiligte Perso‐
nen, Kinder und Tiere können schwer verletzt
werden und Sachschaden kann entstehen.
►Unbeteiligte Personen, Kin‐
der und Tiere aus dem
Arbeitsbereich fernhalten.
►Hochdruckreiniger nicht
unbeaufsichtigt lassen.
►Sicherstellen, dass Kinder
nicht mit dem Hochdruckrei‐
niger spielen können.
■Falls im Regen oder in feuchter Umgebung
gearbeitet wird, kann es zu einem elektrischen
Schlag kommen. Der Benutzer kann schwer
verletzt oder getötet werden und der Hoch‐
druckreiniger kann beschädigt werden.
►Nicht im Regen arbeiten.
► Hochdruckreiniger so aufstellen, dass er
nicht durch herabtropfendes Wasser nass
wird.
►Hochdruckreiniger außerhalb des feuchten
Arbeitsbereichs aufstellen.
■ Elektrische Bauteile des Hochdruckreinigers
können Funken erzeugen. Funken können in
leicht brennbarer oder explosiver Umgebung
Brände und Explosionen auslösen. Personen
können schwer verletzt oder getötet werden
und Sachschaden kann entstehen.
►Nicht in einer leicht brennbaren und nicht in
einer explosiven Umgebung arbeiten.
4.6 Sicherheitsgerechter Zustand
Der Hochdruckreiniger ist im sicherheitsgerech‐
ten Zustand, falls folgende Bedingungen erfüllt
sind:
–Der Hochdruckreiniger ist unbeschädigt.
–Der Hochdruckschlauch, der Griff, die Kup‐
plungen und die Spritzeinrichtung sind unbe‐
schädigt.
–Die Spritzeinrichtung ist richtig angebaut.
–Die Anschlussleitung, die Verlängerungslei‐
tung und deren Netzstecker sind unbeschä‐
digt.
–Der Hochdruckreiniger ist sauber und trocken.
–Die Spritzeinrichtung ist sauber.
–Die Bedienungselemente funktionieren und
sind unverändert.
–Original STIHL Zubehör für diesen Hochdruck‐
reiniger ist angebaut.
–Das Zubehör ist richtig angebaut.
WARNUNG
■ In einem nicht sicherheitsgerechten Zustand
können Bauteile nicht mehr richtig funktionie‐
ren und Sicherheitseinrichtungen außer Kraft
gesetzt werden. Personen können schwer ver‐
letzt oder getötet werden.
►Mit einem unbeschädigten Hochdruckreini‐
ger arbeiten.
► Mit einem unbeschädigten Hochdruck‐
schlauch, unbeschädigten Kupplungen und
einer unbeschädigten Spritzeinrichtung
arbeiten.
►Spritzeinrichtung so anbauen, wie es in die‐
ser Gebrauchsanleitung beschrieben ist.
► Mit einer unbeschädigten Anschlussleitung,
Verlängerungsleitung und einem unbeschä‐
digten Netzstecker arbeiten.
►Falls der Hochdruckreiniger verschmutzt
oder nass ist: Hochdruckreiniger reinigen
und trocknen lassen.
►Falls die Spritzeinrichtung verschmutzt ist:
Spritzeinrichtung reinigen.
► Hochdruckreiniger nicht verändern.
► Falls die Bedienungselemente nicht funktio‐
nieren: Nicht mit dem Hochdruckreiniger
arbeiten.
►Batterieklemmen niemals mit Drähten oder
anderen metallischen Gegenständen über‐
brücken.
►Batterien gemäß der Polarität- (+/-) einset‐
zen.
► Original STIHL Zubehör für diesen Hoch‐
druckreiniger anbauen.
deutsch 4 Sicherheitshinweise
6 0458-004-9821-B

► Zubehör so anbauen, wie es in dieser
Gebrauchsanleitung oder in der
Gebrauchsanleitung des Zubehörs
beschrieben ist.
►Gegenstände nicht in die Öffnungen des
Hochdruckreinigers stecken.
► Abgenutzte oder beschädigte Hinweisschil‐
der ersetzen.
► Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
4.7 Arbeiten
WARNUNG
■ Der Benutzer kann in bestimmten Situationen
nicht mehr konzentriert arbeiten. Der Benutzer
kann stolpern, fallen und schwer verletzt wer‐
den.
►Ruhig und überlegt arbeiten.
► Falls die Lichtverhältnisse und Sichtverhält‐
nisse schlecht sind: Nicht mit dem Hoch‐
druckreiniger arbeiten.
►Hochdruckreiniger alleine bedienen.
► Auf Hindernisse achten.
► Auf dem Boden stehend arbeiten und das
Gleichgewicht halten. Falls in der Höhe
gearbeitet werden muss: Eine Hubarbeits‐
bühne oder ein sicheres Gerüst verwenden.
►Falls Ermüdungserscheinungen auftreten:
Eine Arbeitspause einlegen.
■ Falls sich der Hochdruckreiniger während der
Arbeit verändert oder sich ungewohnt verhält,
kann der Hochdruckreiniger in einem nicht
sicherheitsgerechten Zustand sein. Personen
können schwer verletzt werden und Sach‐
schaden kann entstehen.
►Arbeit beenden, Netzstecker aus der Steck‐
dose ziehen und einen STIHL Fachhändler
aufsuchen.
►Hochdruckreiniger stehend betreiben.
► Hochdruckreiniger nicht abdecken um für
einen ausreichenden Austausch der Kühl‐
luft zu sorgen.
■Wenn der Hebel der Spritzpistole losgelassen
wird, schaltet sich die Hochdruckpumpe auto‐
matisch aus und Wasser strömt nicht mehr
aus der Düse. Der Hochdruckreiniger ist im
Stand-By Betrieb und bleibt weiterhin einge‐
schaltet. Falls der Hebel der Spritzpistole
gedrückt wird, schaltet sich die Hochdruck‐
pumpe automatisch wieder ein und Wasser
strömt aus der Düse. Personen können
schwer verletzt werden und Sachschaden
kann entstehen.
► Wenn nicht gearbeitet wird: Hebel der
Spritzpistole verriegeln.
► Hochdruckreiniger ausschalten.
► Netzstecker des Hochdruckreinigers aus
der Steckdose ziehen.
■ Wasser kann bei Temperaturen unter 0 °C auf
der zu reinigenden Oberfläche und in Bautei‐
len des Hochdruckreinigers gefrieren. Der
Benutzer kann ausrutschen, fallen und schwer
verletzt werden. Sachschaden kann entste‐
hen.
►Hochdruckreiniger nicht bei Temperaturen
unter 0 °C verwenden.
■ Falls am Hochdruckschlauch, am Wasser‐
schlauch oder an der Anschlussleitung gezo‐
gen wird, kann sich der Hochdruckreiniger
bewegen und umfallen. Sachschaden kann
entstehen.
►Nicht am Hochdruckschlauch, am Wasser‐
schlauch oder an der Anschlussleitung zie‐
hen.
■Falls der Hochdruckreiniger auf einer schrä‐
gen, unebenen oder unbefestigten Fläche
steht, kann er sich bewegen und umfallen.
Sachschaden kann entstehen.
►Hochdruckreiniger auf eine waagerechte,
ebene und befestigte Fläche stellen.
■ Falls in der Höhe gearbeitet wird, kann der
Hochdruckreiniger oder die Spritzeinrichtung
herunterfallen. Personen können schwer ver‐
letzt werden und Sachschaden kann entste‐
hen.
►Eine Hubarbeitsbühne oder ein sicheres
Gerüst verwenden.
► Hochdruckreiniger nicht auf eine Hubar‐
beitsbühne oder ein Gerüst stellen.
► Falls die Reichweite des Hochdruck‐
schlauchs nicht ausreicht: Hochdruck‐
schlauch mit einer Hochdruckschlauchver‐
längerung verlängern.
►Spritzeinrichtung gegen Herunterfallen
sichern.
■ Der Wasserstrahl kann Asbestfasern aus
Oberflächen lösen. Asbestfasern können sich
nach dem Trocknen in der Luft verteilen und
eingeatmet werden. Eingeatmete Asbestfa‐
sern können die Gesundheit schädigen.
►Asbesthaltige Oberflächen nicht reinigen.
■ Der Wasserstrahl kann Öl von Fahrzeugen
oder Maschinen lösen. Das ölhaltige Wasser
kann in die Erde, in Gewässer oder in die
Kanalisation gelangen. Die Umwelt wird
gefährdet.
►Fahrzeugen oder Maschinen nur an Orten
mit Ölabscheider im Wasserabfluss reini‐
gen.
4 Sicherheitshinweise deutsch
0458-004-9821-B 7

■ Der Wasserstrahl kann zusammen mit bleihal‐
tiger Farbe bleihaltige Aerosole und bleihalti‐
ges Wasser bilden. Bleihaltige Aerosole und
bleihaltiges Wasser können in die Erde, in
Gewässer oder in die Kanalisation gelangen.
Eingeatmete Aerosole können die Gesundheit
schädigen und allergische Reaktionen auslö‐
sen. Die Umwelt wird gefährdet.
► Oberflächen, die mit bleihaltiger Farbe
gestrichen oder lackiert sind, nicht reinigen.
■ Der Wasserstrahl kann empfindliche Oberflä‐
chen beschädigen. Sachschaden kann entste‐
hen.
►Empfindliche Oberflächen nicht mit der
Rotordüse reinigen.
► Empfindliche Oberflächen aus Gummi,
Stoff, Holz und ähnlichen Materialien mit
verringertem Arbeitsdruck und größerem
Abstand reinigen.
■Falls die Rotordüse während der Arbeit in ver‐
schmutztes Wasser getaucht und betrieben
wird, kann die Rotordüse beschädigt werden.
►Rotordüse nicht in verschmutzem Wasser
betreiben.
► Falls ein Behälter gereinigt wird: Behälter
leeren und Wasser während des Reinigens
abfließen lassen.
■Angesaugte leicht brennbare und explosive
Flüssigkeiten können Brände und Explosionen
auslösen. Personen können schwer verletzt
oder getötet werden und Sachschaden kann
entstehen.
►Leicht brennbare oder explosive Flüssigkei‐
ten nicht ansaugen oder ausbringen.
■ Angesaugte reizende, ätzende und giftige
Flüssigkeiten können die Gesundheit gefähr‐
den und Bauteile des Hochdruckreinigers
beschädigen. Personen können schwer ver‐
letzt oder getötet werden und Sachschaden
kann entstehen.
►Reizende, ätzende oder giftige Flüssigkei‐
ten nicht ansaugen oder ausbringen.
■ Der starke Wasserstrahl kann Personen und
Tiere schwer verletzen und Sachschaden
kann entstehen.
► Wasserstrahl nicht auf Per‐
sonen und Tiere richten.
► Wasserstrahl nicht auf schlecht einsehbare
Stellen richten.
► Kleidung nicht reinigen, während sie getra‐
gen wird.
► Schuhe nicht reinigen, während sie getra‐
gen werden.
■ Falls elektrische Anlagen, elektrische
Anschlüsse, Steckdosen und stromführende
Leitungen mit Wasser in Kontakt kommen,
kann es zu einem elektrischen Schlag kom‐
men. Personen können schwer verletzt oder
getötet werden und Sachschaden kann entste‐
hen.
► Wasserstrahl nicht auf elekt‐
rische Anlagen, elektrische
Anschlüsse, Steckdosen und
stromführende Leitungen
richten.
►Wasserstrahl nicht auf die Anschlussleitung
oder die Verlängerungsleitung richten.
■ Falls Elektrogeräte oder der Hochdruckreini‐
ger mit Wasser in Kontakt kommen, kann es
zu einem elektrischen Schlag kommen. Der
Benutzer kann schwer verletzt oder getötet
werden und Sachschaden kann entstehen.
► Wasserstrahl nicht auf Elekt‐
rogeräte und den Hochdruck‐
reiniger richten.
► Elektrogeräte und den Hochdruckreiniger
von der zu reinigenden Oberfläche fernhal‐
ten.
■Ein falsch verlegter Hochdruckschlauch kann
beschädigt werden. Durch die Beschädigung
kann Wasser mit hohem Druck unkontrolliert
in die Umgebung entweichen. Personen kön‐
nen schwer verletzt werden und Sachschaden
kann entstehen.
►Wasserstrahl nicht auf den Hochdruck‐
schlauch richten.
► Hochdruckschlauch so verlegen, dass er
nicht gespannt oder verwickelt ist.
► Hochdruckschlauch so verlegen, dass er
nicht beschädigt, geknickt oder gequetscht
wird oder scheuert.
►Hochdruckschlauch vor Hitze, Öl und Che‐
mikalien schützen.
■ Ein falsch verlegter Wasserschlauch kann
beschädigt werden und Personen können
darüber stolpern. Personen können verletzt
werden und der Wasserschlauch kann
beschädigt werden.
►Wasserstrahl nicht auf den Wasserschlauch
richten.
► Wasserschlauch so verlegen und kenn‐
zeichnen, dass Personen nicht stolpern
können.
►Wasserschlauch so verlegen, dass er nicht
gespannt oder verwickelt ist.
► Wasserschlauch so verlegen, dass er nicht
beschädigt, geknickt oder gequetscht wird
oder scheuert.
deutsch 4 Sicherheitshinweise
8 0458-004-9821-B

► Wasserschlauch vor Hitze, Öl und Chemi‐
kalien schützen.
■ Der starke Wasserstrahl verursacht Reaktions‐
kräfte. Durch die auftretenden Reaktionskräfte
kann der Benutzer die Kontrolle über die
Spritzeinrichtung verlieren. Der Benutzer kann
schwer verletzt werden und Sachschaden
kann entstehen.
►Spritzpistole mit beiden Händen festhalten.
► So arbeiten, wie es in dieser Gebrauchsan‐
leitung beschrieben ist.
4.8 Reinigungsmittel
WARNUNG
■ Falls Reinigungsmittel mit der Haut oder den
Augen in Kontakt kommen, können die Haut
oder die Augen gereizt werden.
►Gebrauchsanleitung des Reinigungsmittels
beachten.
► Kontakt mit Reinigungsmitteln vermeiden.
► Falls Kontakt mit der Haut aufgetreten ist:
Betroffene Hautstellen mit reichlich Wasser
und Seife abwaschen.
►Falls Kontakt mit den Augen aufgetreten ist:
Augen mindestens 15 Minuten mit reichlich
Wasser spülen und einen Arzt aufsuchen.
■Falsche oder ungeeignete Reinigungsmittel
können den Hochdruckreiniger oder die Ober‐
fläche des zu reinigenden Objektes beschädi‐
gen und die Umwelt schädigen.
►STIHL empfiehlt, original STIHL Reini‐
gungsmittel zu verwenden.
► Gebrauchsanleitung des Reinigungsmittels
beachten.
► Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
4.9 Wasser anschließen
WARNUNG
■Wenn der Hebel der Spritzpistole losgelassen
wird entsteht im Wasserschlauch ein Rück‐
stoß. Durch einen Rückstoß kann verschmutz‐
tes Wasser zurück in das Trinkwassernetz
gedrückt werden. Das Trinkwasser kann ver‐
unreinigt werden.
► Hochdruckreiniger nicht direkt an
das Trinkwassernetz anschließen.
► Vorschriften des Wasserversorgungsunter‐
nehmens beachten. Sofern gefordert, bei
Anschluss an Trinkwassernetz vorschrifts‐
gemäße Systemtrennung (z.B. Rückfluss‐
verhinderer) verwenden.
■Verschmutztes oder sandhaltiges Wasser
kann Bauteile des Hochdruckreinigers beschä‐
digen.
►Sauberes Wasser verwenden.
► Falls verschmutztes oder sandhaltiges
Wasser verwendet wird: Hochdruckreiniger
zusammen mit einem Wasserfilter betrei‐
ben.
■Falls der Hochdruckreiniger mit zu wenig Was‐
ser versorgt wird, können Bauteile des Hoch‐
druckreinigers beschädigt werden.
►Wasserhahn vollständig aufdrehen.
► Sicherstellen, dass der Hochdruckreiniger
mit ausreichend Wasser versorgt wird,
18.
4.10 Elektrisch anschließen
Kontakt mit stromführenden Bauteilen kann
durch folgende Ursachen entstehen:
–Die Anschlussleitung oder die Verlängerungs‐
leitung ist beschädigt.
–Der Netzstecker der Anschlussleitung oder der
Verlängerungsleitung ist beschädigt.
–Die Steckdose ist nicht richtig installiert.
GEFAHR
■ Kontakt mit stromführenden Bauteilen kann zu
einem Stromschlag führen. Der Benutzer kann
schwer verletzt oder getötet werden.
►Sicherstellen, dass die Anschlussleitung,
Verlängerungsleitung und deren Netzste‐
cker unbeschädigt sind.
Falls die Anschlussleitung oder die
Verlängerungsleitung beschädigt ist:
► Beschädigte Stelle nicht berühren.
► Netzstecker aus der Steckdose zie‐
hen.
►Anschlussleitung, Verlängerungsleitung und
deren Netzstecker mit trockenen Händen
anfassen.
►Netzstecker der Anschlussleitung oder Ver‐
längerungsleitung in eine richtig installierte
und abgesicherte Steckdose mit Schutz‐
kontakt stecken.
►Der Netzanschluss muss von einem qualifi‐
zierten Elektriker vorgenommen werden
und die Anforderungen von IEC 60364-1
erfüllen. Es wird empfohlen, dass die
Stromversorgung zu dieser Maschine ent‐
weder über einen Fehlerstromschutzschal‐
ter angeschlossen werden sollte, der die
Energiezufuhr unterbricht, sobald der
Ableitstrom zur Erde 30 mA für 30 ms über‐
schreitet, oder über einen Erdungsprüfer
verfügt.
4 Sicherheitshinweise deutsch
0458-004-9821-B 9

■ Eine beschädigte oder ungeeignete Verlänge‐
rungsleitung kann zu einem elektrischen
Schlag führen. Personen können schwer ver‐
letzt oder getötet werden.
►Eine Verlängerungsleitung mit dem richti‐
gen Leitungsquerschnitt verwenden,
18.2.
►Eine spritzwassergeschützte und für den
Außeneinsatz zulässige Verlängerungslei‐
tung verwenden.
►Eine Verlängerungsleitung verwenden, die
die gleichen Eigenschaften besitzt, wie die
Anschlussleitung des Hochdruckreinigers,
18.2.
►Es wird empfohlen, hierzu eine Kabeltrom‐
mel zu verwenden, die die Steckdose min‐
destens 60 mm über dem Boden hält.
WARNUNG
■ Während des Arbeitens kann eine falsche
Netzspannung oder eine falsche Netzfrequenz
zu einer Überspannung in dem Hochdruckrei‐
niger führen. Der Hochdruckreiniger kann
beschädigt werden.
►Sicherstellen, dass die Netzspannung und
die Netzfrequenz des Stromnetzes mit den
Angaben auf dem Leistungsschild des
Hochdruckreinigers übereinstimmen.
■Falls mehrere Elektrogeräte an einer Mehr‐
fach-Steckdose angeschlossen sind, können
während der Arbeit elektrische Bauteile über‐
lastet werden. Die elektrischen Bauteile kön‐
nen sich erwärmen und einen Brand auslösen.
Personen können schwer verletzt oder getötet
werden und Sachschaden kann entstehen.
►Hochdruckreiniger einzeln an eine Steck‐
dose anschließen.
► Hochdruckreiniger nicht an Mehrfach-
Steckdosen anschließen.
■ Eine falsch verlegte Anschlussleitung und Ver‐
längerungsleitung kann beschädigt werden
und Personen können darüber stolpern. Per‐
sonen können verletzt werden und die
Anschlussleitung oder Verlängerungsleitung
kann beschädigt werden.
►Anschlussleitung und Verlängerungsleitung
so verlegen, dass der Wasserstrahl sie
nicht berühren kann.
►Anschlussleitung und Verlängerungsleitung
so verlegen und kennzeichnen, dass Perso‐
nen nicht stolpern können.
►Anschlussleitung und Verlängerungsleitung
so verlegen, dass sie nicht gespannt oder
verwickelt sind.
►Anschlussleitung und Verlängerungsleitung
so verlegen, dass sie nicht beschädigt,
geknickt oder gequetscht werden oder
scheuern.
►Anschlussleitung und Verlängerungsleitung
vor Hitze, Öl und Chemikalien schützen.
► Anschlussleitung und Verlängerungsleitung
auf einem trockenen Untergrund verlegen.
■ Während der Arbeit erwärmt sich die Verlän‐
gerungsleitung. Wenn die Wärme nicht abflie‐
ßen kann, kann die Wärme einen Brand auslö‐
sen.
►Falls eine Kabeltrommel verwendet wird:
Kabeltrommel vollständig abwickeln.
4.11 Transportieren
WARNUNG
■ Während des Transports kann der Hochdruck‐
reiniger umkippen oder sich bewegen. Perso‐
nen können verletzt werden und Sachschaden
kann entstehen.
►Hebel der Spritzpistole verriegeln.
► Hochdruckreiniger ausschalten.
► Netzstecker des Hochdruckreinigers aus
der Steckdose ziehen.
► Reinigungsmittelflasche leeren oder
so sichern, dass es nicht umkippen
und sich nicht bewegen kann.
► Hochdruckreiniger mit Spanngurten, Rie‐
men oder einem Netz so sichern, dass er
nicht umkippen und sich nicht bewegen
kann.
■Wasser kann bei Temperaturen unter 0 °C in
Bauteilen des Hochdruckreinigers gefrieren.
Der Hochdruckreiniger kann beschädigt wer‐
den.
►Hochdruckschlauch und Spritzeinrichtung
entleeren.
► Falls der Hochdruckreiniger nicht
frostsicher transportiert werden
kann: Hochdruckreiniger mit einem
Frostschutzmittel auf Glykolbasis
schützen.
4.12 Aufbewahren
WARNUNG
■Kinder können die Gefahren des Hochdruck‐
reinigers nicht erkennen und nicht einschät‐
zen. Kinder können schwer verletzt werden.
►Hebel der Spritzpistole verriegeln.
deutsch 4 Sicherheitshinweise
10 0458-004-9821-B

► Hochdruckreiniger ausschalten.
► Netzstecker des Hochdruckreinigers aus
der Steckdose ziehen.
► Hochdruckreiniger außerhalb der Reich‐
weite von Kindern aufbewahren.
■ Die elektrischen Kontakte an dem Hochdruck‐
reiniger und metallische Bauteile können
durch Feuchtigkeit korrodieren. Der Hoch‐
druckreiniger kann beschädigt werden.
►Hochdruckreiniger sauber und trocken auf‐
bewahren.
■ Wasser kann bei Temperaturen unter 0 °C in
Bauteilen des Hochdruckreinigers gefrieren.
Der Hochdruckreiniger kann beschädigt wer‐
den.
►Hochdruckschlauch und Spritzeinrichtung
entleeren.
► Falls der Hochdruckreiniger nicht
frostsicher aufbewahrt werden
kann: Hochdruckreiniger mit einem
Frostschutzmittel auf Glykolbasis
schützen.
4.13 Reinigen, Warten und Reparie‐
ren
WARNUNG
■Falls während der Reinigung, Wartung oder
Reparatur der Netzstecker in eine Steckdose
eingesteckt ist, kann der Hochdruckreiniger
unbeabsichtigt eingeschaltet werden. Perso‐
nen können schwer verletzt werden und Sach‐
schaden kann entstehen.
►Hebel der Spritzpistole verriegeln.
► Hochdruckreiniger ausschalten.
► Netzstecker des Hochdruckreinigers aus
der Steckdose ziehen.
■ Scharfe Reinigungsmittel, das Reinigen mit
einem Wasserstrahl oder spitzen Gegenstän‐
den können den Hochdruckreiniger beschädi‐
gen. Falls der Hochdruckreiniger nicht richtig
gereinigt wird, können Bauteile nicht mehr
richtig funktionieren und Sicherheitseinrichtun‐
gen außer Kraft gesetzt werden. Personen
können schwer verletzt werden.
► Hochdruckreiniger so reinigen, wie es in
dieser Gebrauchsanleitung beschrieben ist.
■ Falls der Hochdruckreiniger nicht richtig
gewartet oder repariert wird, können Bauteile
nicht mehr richtig funktionieren und Sicher‐
heitseinrichtungen außer Kraft gesetzt wer‐
den. Personen können schwer verletzt oder
getötet werden.
► Hochdruckreiniger nicht selbst warten oder
reparieren.
► Falls die Anschlussleitung defekt oder
beschädigt ist: Anschlussleitung von einem
STIHL Fachhändler ersetzen lassen.
►Falls der Hochdruckreiniger gewartet oder
repariert werden muss: Einen STIHL Fach‐
händler aufsuchen.
4.14 Batterie
WARNUNG
■ Die Batterie ist nicht gegen alle Umgebungs‐
einflüsse geschützt. Falls die Batterie
bestimmten Umgebungseinflüssen ausgesetzt
ist, kann die Batterie in Brand geraten oder
explodieren. Personen können schwer verletzt
werden und Sachschaden kann entstehen.
►Batterie vor Hitze und Feuer schützen.
► Batterie nicht ins Feuer werfen.
► Batterie im Temperaturbereich zwischen
0 °C und + 60 °C einsetzen und aufbewah‐
ren.
►Batterie nicht in Flüssigkeiten tauchen.
► Batterie nicht hohem Druck aussetzen.
► Batterie nicht Mikrowellen aussetzen.
► Batterie vor Chemikalien und vor Salzen
schützen.
■ Aus einer beschädigten Batterie kann Flüssig‐
keit austreten. Falls die Flüssigkeit mit der
Haut oder den Augen in Kontakt kommt, kön‐
nen die Haut oder die Augen gereizt werden.
►Kontakt mit der Flüssigkeit vermeiden.
► Falls Kontakt mit der Haut aufgetreten ist:
Betroffene Hautstellen mit reichlich Wasser
und Seife abwaschen.
►Falls Kontakt mit den Augen aufgetreten ist:
Augen mindestens 15 Minuten mit reichlich
Wasser spülen und einen Arzt aufsuchen.
►Batterien nicht aufladen, nicht öffnen, nicht
ins Feuer werfen oder kurzschließen.
■ Falls die Batterie verschluckt wird, kann dies
innerhalb von 2 Stunden zu schweren Verlet‐
zungen oder Tod durch interne Verbrennun‐
gen und Perforation der Speiseröhre führen.
►Batterie und das Bedienfeld außerhalb der
Reichweite von Kindern und anderen unbe‐
fugten Personen aufbewahren.
►Abdeckung des Bedienfelds immer fest ver‐
schließen. Wenn die Abdeckung nicht ver‐
schlossen werden kann, Batterie heraus‐
nehmen und Bedienfeld von einem STIHL
Fachhändler ersetzen lassen.
4 Sicherheitshinweise deutsch
0458-004-9821-B 11

► Falls die Batterie verschluckt wurde: Kein
Erbrechen herbeiführen. Es könnte dazu
führen, dass die Batterie in der Speiseröhre
stecken bleibt. Sofort einen Arzt aufsuchen.
■Eine vermeintlich vollständig entladene Batte‐
rie kann immer noch einen gefährlichen Kurz‐
schlussstrom liefern oder auslaufen. Personen
können schwer verletzt werden und Sach‐
schaden kann entstehen.
►Alle gesetzlichen Entsorgungsvorschriften
beachten. Entladene Batterien sofort ent‐
sorgen. Nicht zerlegen und nicht im Feuer
entsorgen.
5 Hochdruckreiniger einsatz‐
bereit machen
5.1 Hochdruckreiniger einsatzbe‐
reit machen
Vor jedem Arbeitsbeginn müssen folgende
Schritte durchgeführt werden:
► Sicherstellen, dass sich der Hochdruckreini‐
ger, der Hochdruckschlauch, die Schlauch‐
kupplung und die Anschlussleitung im sicher‐
heitsgerechten Zustand befinden, 4.6.
►Hochdruckreiniger reinigen, 14.1.
► Falls ein Wasserfilter verwendet wird: Wasser‐
filter auf Verschmutzung prüfen und bei Ver‐
schmutzung reinigen, 14.4.
► Hochdruckreiniger auf einem standfesten und
ebenen Untergrund rutsch- und kippsicher auf‐
stellen.
► Hochdruckschlauch von der Schlauchtrommel
komplett abwickeln, 10.2.
►Spritzpistole anbauen, 6.3.
►Strahlrohr anbauen, 6.4.
► Falls eine Düse verwendet wird: Düse
anbauen, 6.5.
► Falls Reinigungsmittel verwendet wird: Mit
Reinigungsmittel und der Reinigungsmittelfla‐
sche arbeiten, 10.6.
►Wasser anschließen, 7.
►Hochdruckreiniger elektrisch anschließen,
8.
► Falls die Schritte nicht durchgeführt werden
können: Hochdruckreiniger nicht verwenden
und einen STIHL Fachhändler aufsuchen.
6 Hochdruckreiniger zusam‐
menbauen
6.1 Hochdruckreiniger zusammen‐
bauen
Griff mit Schlauchtrommel anbauen
3
1
2
0000098467_001
► Griff (1) auf die Halter (2) schieben.
► Schrauben (3) eindrehen und fest anziehen.
Schlauchtrommel anschließen
1
2
3
4
0000098487_001
► Stutzen (1) in Kupplung (2) einsetzen.
Der Stutzen (1) rastet hörbar ein.
► Abdeckung (3) mit Schraube (4) befestigen.
Düsen einsetzen
1
0000085775_001
► 3‑in‑1 Düse (1) einsetzen.
deutsch 5 Hochdruckreiniger einsatzbereit machen
12 0458-004-9821-B

6.2 Batterien einsetzen
4
3
2
1
0000098463_001
► Sperrknopf (1) drücken.
► Bedienfeld (2) abnehmen.
► Rasthebel (3) öffnen.
► Deckel (4) abnehmen.
4
2
5
0000098499_001
► Batterien (5) gemäß der Polarität- (+/-) in das
Bedienfeld (2) einsetzen.
► Deckel (4) schließen.
► Bedienfeld in die Spritzpistole einsetzen.
Das Bedienfeld rastet hörbar ein.
6.3 Spritzpistole anbauen und
abbauen
6.3.1 Spritzpistole anbauen
2
1
0000097566_001
► Stutzen (2) in die Spritzpistole (1) schieben.
Der Stutzen (2) rastet hörbar ein.
► Falls sich der Stutzen (2) schwer in die Spritz‐
pistole (1) schieben lässt: Dichtung am Stut‐
zen (2) mit einem Armaturenfett fetten.
6.3.2 Spritzpistole abbauen
2
1
0000097567_002
► Sperrhebel (1) drücken und gedrückt halten.
► Stutzen (2) herausziehen.
6.4 Strahlrohr anbauen und
abbauen
6.4.1 Strahlrohr anbauen
0000-GXX-4350-A0
1
2
► Strahlrohr (1) in die Spritzpistole (2) schieben.
► Strahlrohr (1) so lange drehen, bis es einras‐
tet.
► Falls sich das Strahlrohr (1) schwer in die
Spritzpistole (2) schieben lässt: Dichtung am
Strahlrohr (1) mit einem Armaturenfett fetten.
6.4.2 Strahlrohr abbauen
0000-GXX-4351-A0
21
► Strahlrohr (1) und Spritzpistole (2) zusammen‐
drücken und bis zum Anschlag drehen.
► Strahlrohr (1) und Spritzpistole (2) auseinan‐
derziehen.
6 Hochdruckreiniger zusammenbauen deutsch
0458-004-9821-B 13

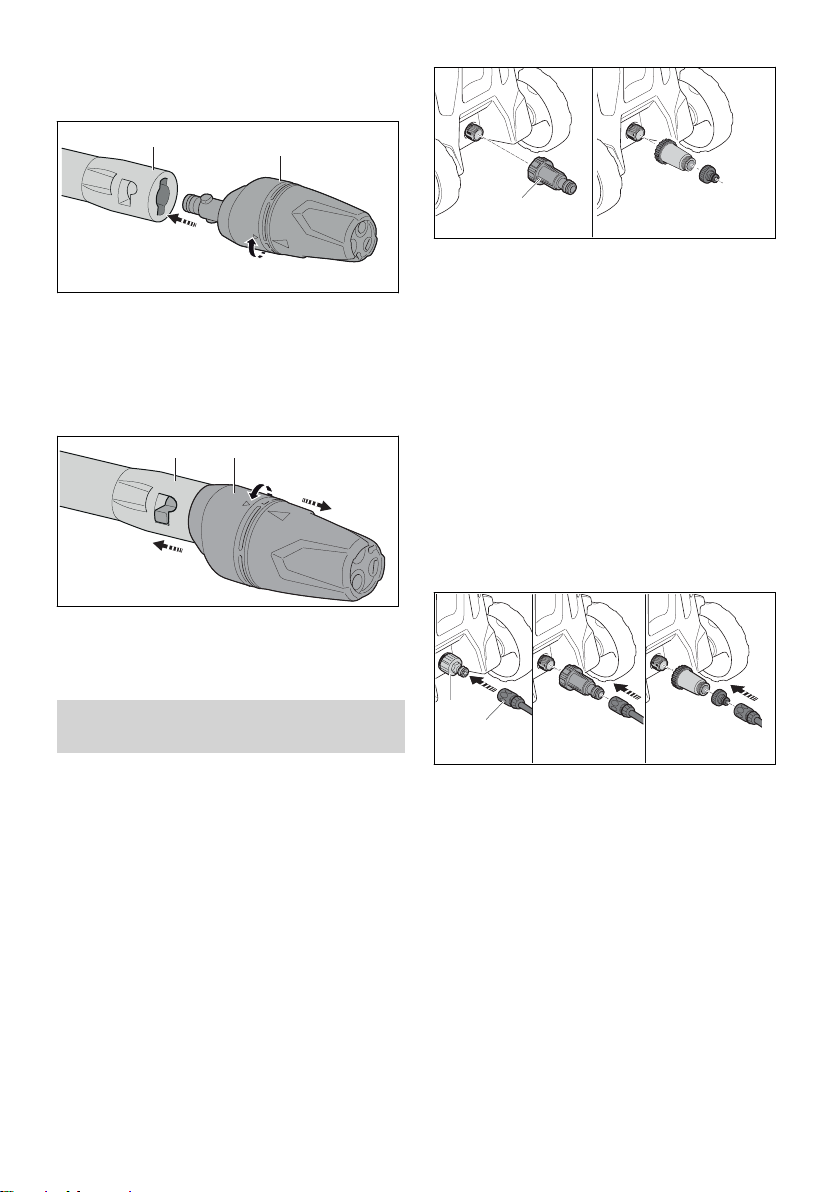

6.5 Düse anbauen und abbauen
6.5.1 Düse anbauen
21
0000099069_001
► Düse (1) in das Strahlrohr (2) schieben.
► Düse (1) so lange drehen, bis sie einrastet.
► Falls sich die Düse (1) schwer in das Strahl‐
rohr (2) schieben lässt: Dichtung an der
Düse (1) mit einem Armaturenfett fetten.
6.5.2 Düse abbauen
21
0000099070_001
► Düse (1) und Strahlrohr (2) zusammendrücken
und bis zum Anschlag drehen.
► Düse (1) und Strahlrohr (2) auseinanderzie‐
hen.
7 An eine Wasserquelle
anschließen
7.1 Hochdruckreiniger an das Was‐
sernetz anschließen
Wasserfilter anschließen
Falls der Hochdruckreiniger mit sandhaltigem
Wasser oder mit Wasser aus Zisternen betrieben
wird, muss an dem Hochdruckreiniger ein Was‐
serfilter angeschlossen sein. Der Wasserfilter fil‐
tert Sand und Schmutz aus dem Wasser und
schützt dadurch die Bauteile des Hochdruckreini‐
gers vor Beschädigung.
Der Wasserfilter kann dem Hochdruckreiniger
marktabhängig beiliegen.
► Stutzen abschrauben.
1
0000098889_001
► Wasserfilter (1) auf den Wasseranschluss dre‐
hen und von Hand fest anziehen.
Wasserschlauch anschließen
Der Wasserschlauch muss folgende Bedingun‐
gen erfüllen:
–Der Wasserschlauch hat einen Durchmesser
von 1/2“.
–Der Wasserschlauch ist zwischen 10 m und
25 m lang.
► Wasserschlauch an einen Wasserhahn
anschließen.
► Wasserhahn vollständig öffnen und Wasser‐
schlauch mit Wasser spülen.
Sand und Schmutz werden aus dem Wasser‐
schlauch gespült. Der Wasserschlauch wird
entlüftet.
► Wasserhahn schließen.
1
2
0000098890_001
► Kupplung (1) auf den Stutzen (2) schieben.
Die Kupplung (1) rastet hörbar ein.
► Wasserhahn vollständig öffnen.
► Falls das Strahlrohr an der Spritzpistole ange‐
baut ist: Strahlrohr abbauen.
► Hebel der Spritzpistole so lange drücken, bis
ein gleichmäßiger Wasserstrahl aus der
Spritzpistole austritt.
► Hebel der Spritzpistole loslassen.
► Hebel der Spritzpistole verriegeln.
► Strahlrohr anbauen.
► Düse anbauen.
deutsch 7 An eine Wasserquelle anschließen
14 0458-004-9821-B

Wasserschlauch abziehen
1
2
0000098891_001
► Wasserhahn schließen.
► Zum Entriegeln der Kupplung: Ring (1) ziehen
oder drehen und halten.
► Kupplung vom Stutzen (2) ziehen.
7.2 Hochdruckreiniger an eine
andere Wasserquelle anschlie‐
ßen
Der Hochdruckreiniger kann Wasser aus
Regentonnen, Zisternen und aus fließenden
oder stehenden Gewässern ansaugen.
a
0000098892_001
Damit das Wasser angesaugt werden kann, darf
der Höhenunterschied zwischen dem Hoch‐
druckreiniger und der Wasserquelle die maxi‐
male Saughöhe (a) nicht überschreiten, 18.1.
Das passende STIHL Saugset muss verwendet
werden. Dem Saugset liegt ein Wasserschlauch
mit spezieller Kupplung bei.
Das passende STIHL Saugset kann dem Hoch‐
druckreiniger marktabhängig beiliegen.
Wasserfilter anschließen
Falls der Hochdruckreiniger mit sandhaltigem
Wasser aus Regentonnen, Zisternen, aus fließ‐
enden oder stehenden Gewässern betrieben
wird, muss an dem Hochdruckreiniger ein Was‐
serfilter angeschlossen sein.
Der Wasserfilter kann dem Hochdruckreiniger
marktabhängig beiliegen.
13
2
0000098893_001
► Stutzen (1) abschrauben.
► Wasserzulaufsieb (2) in die Kupplung des
Wasserschlauchs (3) einsetzen.
Wasserschlauch anschließen
3
4
21
1
0000098894_001
► Wasserschlauch (1) so mit Wasser füllen,
dass sich keine Luft mehr im Wasserschlauch
befindet.
► Kupplung (2) auf den Anschlussstutzen des
Hochdruckreinigers (3) drehen und von Hand
fest anziehen.
► Saugglocke (4) so in die Wasserquelle hän‐
gen, dass die Saugglocke (4) nicht den Boden
berührt.
► Falls die Spritzpistole am Hochdruckschlauch
angebaut ist: Spritzpistole abbauen.
► Hochdruckschlauch nach unten halten.
► Hochdruckreiniger so lange einschalten, bis
ein gleichmäßiger Wasserstrahl aus dem
Hochdruckschlauch austritt.
HINWEIS
■ Wenn der Hochdruckreiniger kein Wasser
ansaugt, kann die Pumpe trocken laufen und
der Hochdruckreiniger kann beschädigt wer‐
den.
►Falls nach zwei Minuten kein Wasser aus
dem Hochdruckschlauch austritt: Hoch‐
druckreiniger ausschalten und Wasserzu‐
lauf prüfen.
►Hochdruckreiniger ausschalten.
► Spritzpistole an den Hochdruckschlauch
anbauen.
► Hebel der Spritzpistole drücken und gedrückt
halten.
► Hochdruckreiniger einschalten.
7 An eine Wasserquelle anschließen deutsch
0458-004-9821-B 15

8 Hochdruckreiniger elekt‐
risch anschließen
8.1 Hochdruckreiniger elektrisch
anschließen
2
0000-GXX-5304-A0
1
3
3
► Kippschalter (1) in die Position 0 stellen.
► Anschlussleitung (2) von den Haltern (3)
abnehmen.
► Stecker der Anschlussleitung (2) in eine richtig
installierte Steckdose stecken.
9 Hochdruckreiniger ein‐
schalten und ausschalten
9.1 Hochdruckreiniger einschalten
Wenn der Hochdruckreiniger eingeschaltet wird,
können bei ungünstigen Netzverhältnissen
Spannungsschwankungen auftreten. Die Span‐
nungsschwankungen können andere ange‐
schlossene Verbraucher beeinträchtigen.
0000-GXX-5305-A0
► Kippschalter in die Position I stellen.
9.2 Hochdruckreiniger ausschalten
0000-GXX-5306-A0
► Kippschalter in die Position 0 stellen.
10 Mit dem Hochdruckreiniger
arbeiten
10.1 Spritzpistole halten und führen
0000098900_001
► Spritzpistole mit einer Hand am Griff so fest‐
halten, dass der Daumen den Griff umschließt.
► Strahlrohr mit der anderen Hand so festhalten,
dass der Daumen das Strahlrohr umschließt.
► Düse auf den Boden richten.
10.2 Hochdruckschlauch abwickeln
1
0000-GXX-9835-A1
WARNUNG
■ Wenn der Hebel der Spritzpistole losgelassen
wird entsteht im Hochdruckschlauch ein Rück‐
stoß. Durch einen Rückstoß dehnt sich der
Hochdruckschlauch aus. Falls der Hochdruck‐
schlauch nicht vollständig von der Schlauch‐
trommel abgewickelt ist, hat der Hochdruck‐
schlauch keinen Platz sich auszudehnen und
der Hochdruckschlauch kann beschädigt wer‐
den. Wasser kann mit hohem Druck unkontrol‐
liert in die Umgebung entweichen. Personen
können schwer verletzt werden und Sach‐
schaden kann entstehen.
► Hochdruckschlauch vollständig abwickeln.
► Hochdruckschlauch (1) vollständig abwi‐
ckeln.
deutsch 8 Hochdruckreiniger elektrisch anschließen
16 0458-004-9821-B

10.3 Hebel der Spritzpistole drücken
und verriegeln
Hebel der Spritzpistole drücken
2
1
0000097568_002
►Rasthebel (1) in die Position stellen.
► Hebel (2) drücken und gedrückt halten.
Die Hochdruckpumpe schaltet sich automa‐
tisch ein und Wasser strömt aus der Düse.
Hebel der Spritzpistole verriegeln
2
1
0000097575_002
► Hebel (2) loslassen.
Die Hochdruckpumpe schaltet sich automa‐
tisch aus, und Wasser strömt nicht mehr aus
der Düse. Der Hochdruckreiniger ist weiterhin
eingeschaltet.
►Rasthebel (1) in die Position stellen.
10.4 Arbeitsdruck einstellen
Abhängig von der Anwendung können 3 Leis‐
tungsstufen eingestellt werden. Die LEDs „LEIS‐
TUNGSSTUFE“ zeigen die eingestellte Leis‐
tungsstufe an. Je höher die Leistungsstufe, umso
höher ist der Arbeitsdruck.
Mit hohem Arbeitsdruck kann gearbeitet werden,
wenn hartnäckige Verschmutzungen entfernt
werden sollen.
Mit niedrigem Arbeitsdruck kann gearbeitet wer‐
den, wenn Verschmutzungen auf empfindlichen
Oberflächen entfernt werden sollen.
► Hochdruckreiniger einschalten.
1
2
3
4
0000098505_001
► Aktivierungstaste (1) drücken.
Die Aktivierungstaste (1), die LED „BATTE‐
RIEANZEIGE“ (2) und die LED „LEISTUNGS‐
STUFE“ (3) leuchten grün: Der Arbeitsdruck
kann eingestellt werden.
► Drucktaste (4) drücken.
Die nächste Leistungsstufe ist eingestellt.
Nach der dritten Leistungsstufe folgt wieder
die erste Leistungsstufe.
► Drucktaste (4) so oft drücken, bis die
gewünschte Leistungsstufe eingestellt ist
Das Bedienfeld schaltet sich automatisch nach 5
Minuten aus, sobald der Hochdruckreiniger aus‐
geschaltet wird.
10.5 Reinigen
0000098470_001
Die 3‑in‑1 Düse kann abhängig von der
Anwendung eingestellt werden:
–Die Flachstrahldüse eignet sich zum Rei‐
nigen von leichten und mittleren Verschmut‐
zungen.
–Die Rotordüse eignet sich zum Reinigen
von hartnäckigem Schmutz auf unempfindli‐
chen Oberflächen.
–Die Sprühdüse eignet sich zum Reinigen
mit Reinigungsmittel.
► Wasserstrahl vor der Reinigung auf eine
unauffällige Stelle auf der Oberfläche rich‐
ten und prüfen, dass die Oberfläche nicht
beschädigt wird.
► Abstand der Düse zur zu reinigenden Ober‐
fläche so wählen, dass die zu reinigende
Oberfläche nicht beschädigt wird.
► 3‑in‑1 Düse so einstellen, dass die zu reini‐
gende Oberfläche nicht beschädigt wird.
10 Mit dem Hochdruckreiniger arbeiten deutsch
0458-004-9821-B 17

► 3‑in‑1 Düse nur verstellen, wenn der Hebel
der Spritzpistole nicht gedrückt ist.
0000-GXX-5094-A0
► Spritzeinrichtung gleichmäßig entlang der zu
reinigenden Oberfläche bewegen.
► Langsam und kontrolliert vorwärts gehen.
10.6 Mit Reinigungsmittel arbeiten
Reinigungsmittel können die Reinigungswirkung
des Wassers verstärken.
STIHL empfiehlt, STIHL Reinigungsmittel zu ver‐
wenden.
1
2
3
0000098469_001
► Reinigungsmittelflasche (3) herausnehmen.
► Deckel (2) abschrauben.
► Reinigungsmittel so dosieren und verwenden,
wie es in der Gebrauchsanleitung des Reini‐
gungsmittels beschrieben ist.
► Deckel auf die Reinigungsmittelflasche (3)
drehen und von Hand fest anziehen.
► Reinigungsmittelflasche (3) in den Halter (1)
am Hochdruckreiniger einsetzen.
►3-in-1 Düse in die Position drehen und die
höchste Leistungsstufe einstellen.
11 Nach dem Arbeiten
11.1 Nach dem Arbeiten
► Hochdruckreiniger ausschalten und Netzste‐
cker aus der Steckdose ziehen.
► Falls der Hochdruckreiniger an das Wasser‐
netz angeschlossen ist: Wasserhahn schlie‐
ßen.
► Hebel der Spritzpistole drücken.
Der Wasserdruck wird abgebaut.
► Hebel der Spritzpistole verriegeln.
► Hochdruckreiniger von der Wasserquelle tren‐
nen.
► Wasserschlauch abbauen.
► Düse und Strahlrohr abbauen und reinigen.
► Spritzpistole abbauen und das restliche Was‐
ser aus der Spritzpistole laufen lassen.
► Hochdruckreiniger reinigen.
3
6
1
2
4
5
0000099068_001
► Hochdruckschlauch (1) gleichmäßig verteilt
aufwickeln.
► Anschlussleitung (2) auf die Halter (3) wickeln.
► Anschlussleitung (2) mit dem Clip (4) befesti‐
gen.
► Reinigungsmittelflasche (5) einsetzen.
► Düse (6) einsetzen.
7
7
7
7
7
0000098886_001
► Spritzeinrichtung in den Haltern (7) am Hoch‐
druckreiniger aufbewahren.
11.2 Hochdruckreiniger mit einem
Frostschutzmittel schützen
Falls der Hochdruckreiniger nicht frostsicher
transportiert oder aufbewahrt werden kann, muss
der Hochdruckreiniger mit einem Frostschutzmit‐
tel auf Glykolbasis geschützt werden. Das Frost‐
schutzmittel verhindert, dass Wasser im Hoch‐
druckreiniger gefriert und der Hochdruckreiniger
beschädigt wird.
► Strahlrohr abbauen.
► Einen möglichst kurzen Wasserschlauch an
den Hochdruckreiniger anschließen.
Je kürzer der Wasserschlauch ist, desto weni‐
ger Frostschutzmittel ist notwendig.
► Frostschutzmittel so mischen, wie es in der
Gebrauchsanleitung des Frostschutzmittels
beschrieben ist.
► Frostschutzmittel in einen sauberen Behälter
füllen.
deutsch 11 Nach dem Arbeiten
18 0458-004-9821-B

► Wasserschlauch in den Behälter mit Frost‐
schutzmittel tauchen.
► Hebel der Spritzpistole drücken und gedrückt
halten.
► Hochdruckreiniger einschalten.
► Hebel der Spritzpistole so lange gedrückt hal‐
ten, bis ein gleichmäßiger Strahl mit Frost‐
schutzmittel aus der Spritzpistole austritt und
Spritzpistole in den Behälter richten.
► Hebel der Spritzpistole mehrmals drücken und
wieder loslassen.
► Hochdruckreiniger ausschalten und Netzste‐
cker aus der Steckdose ziehen.
► Spritzpistole und Wasserschlauch abbauen
und Frostschutzmittel in den Behälter laufen
lassen.
► Frostschutzmittel vorschriftsmäßig und
umweltfreundlich aufbewahren oder entsor‐
gen.
12 Transportieren
12.1 Hochdruckreiniger transportie‐
ren
► Hochdruckreiniger ausschalten und Netzste‐
cker aus der Steckdose ziehen.
► Behälter für Reinigungsmittel leeren oder so
sichern, dass er nicht umkippen, herunterfal‐
len und sich nicht bewegen kann.
Hochdruckreiniger ziehen oder tragen
1
2
1
0000-GXX-1813-A0
► Hochdruckreiniger am Griff (1) ziehen.
► Hochdruckreiniger am Griff (1) und am Trans‐
portgriff (2) tragen.
Hochdruckreiniger in einem Fahrzeug transpor‐
tieren
► Hochdruckreiniger so sichern, dass der Hoch‐
druckreiniger nicht umkippen und sich nicht
bewegen kann.
► Falls der Hochdruckreiniger nicht frostsicher
transportiert werden kann: Hochdruckreiniger
mit einem Frostschutzmittel schützen.
13 Aufbewahren
13.1 Hochdruckreiniger aufbewah‐
ren
► Hochdruckreiniger ausschalten und Netzste‐
cker aus der Steckdose ziehen.
► Hochdruckreiniger so aufbewahren, dass fol‐
gende Bedingungen erfüllt sind:
–Der Hochdruckreiniger ist außerhalb der
Reichweite von Kindern.
–Der Hochdruckreiniger ist sauber und tro‐
cken.
–Der Hochdruckreiniger ist in einem
geschlossenen Raum.
–Der Hochdruckreiniger ist in einem Tempe‐
raturbereich über 0 °C.
–Falls der Hochdruckreiniger nicht frostsicher
aufbewahrt werden kann: Hochdruckreiniger
mit einem Frostschutzmittel schützen.
14 Reinigen
14.1 Hochdruckreiniger und Zube‐
hör reinigen
► Hochdruckreiniger ausschalten und Netzste‐
cker aus der Steckdose ziehen.
► Hochdruckreiniger, Hochdruckschlauch,
Spritzpistole und Zubehör mit einem feuchten
Tuch reinigen.
► Stutzen und Kupplungen am Hochdruckreini‐
ger, Hochdruckschlauch und an der Spritzpis‐
tole mit einem feuchten Tuch reinigen.
► Lüftungsschlitze mit einem Pinsel reinigen.
14.2 Düse und Strahlrohr reinigen
0000099071_001
► Düse und Strahlrohr unter fließendem Wasser
abspülen und mit einem Tuch trocknen.
12 Transportieren deutsch
0458-004-9821-B 19

0000098884_001
► Falls die Düse verstopft ist: Düse mit der Rei‐
nigungsnadel reinigen.
14.3 Wasserzulaufsieb reinigen
1
1
2
0000099084_001
► Stutzen (1) des Wasseranschlusses abschrau‐
ben.
► Wasserzulaufsieb (2) aus dem Stutzen ent‐
nehmen.
► Wasserzulaufsieb (2) unter fließendem Was‐
ser abspülen.
► Wasserzulaufsieb (2) in den Stutzen einset‐
zen.
► Stutzen (1) aufdrehen und von Hand fest
anziehen.
14.4 Wasserfilter reinigen
Der Wasserfilter muss zum Reinigen auseinan‐
dergebaut werden.
1
2
3
0000099083_001
► Dichtung (1) aus dem Filtergehäuse (3) ent‐
nehmen.
► Filter (2) aus dem Filtergehäuse (3) entneh‐
men.
► Dichtung (1) und Filter (2) unter fließendem
Wasser abspülen.
► Dichtung (1) mit einem Armaturenfett fetten.
► Wasserfilter wieder zusammenbauen.
15 Warten
15.1 Wartungsintervalle
Wartungsintervalle sind abhängig von den
Umgebungsbedingungen und den Arbeitsbedin‐
gungen. STIHL empfiehlt folgende Wartungsin‐
tervalle:
Monatlich
► Wasserzulaufsieb reinigen.
16 Reparieren
16.1 Hochdruckreiniger reparieren
Der Benutzer kann den Hochdruckreiniger und
das Zubehör nicht selbst reparieren.
► Falls der Hochdruckreiniger oder das Zubehör
beschädigt sind: Hochdruckreiniger oder das
Zubehör nicht verwenden und einen STIHL
Fachhändler aufsuchen.
17 Störungen beheben
17.1 Störungen des Hochdruckreinigers beheben
Störung Ursache Abhilfe
Der Hochdruckreini‐
ger läuft nicht an,
obwohl der Hebel der
Der Stecker der Anschlussleitung oder
der Verlängerungsleitung ist nicht ein‐
gesteckt.
► Stecker der Anschlussleitung oder
der Verlängerungsleitung einste‐
cken.
deutsch 15 Warten
20 0458-004-9821-B
