Stihl RE 98 User manual

{
STIHL RE 98
Gebrauchsanleitung
Instruction Manual
Notice d’emploi
Handleiding
οδηγίες χρήσης

DGebrauchsanleitung
1 - 23
GInstruction Manual
25 - 47
FNotice d’emploi
49 - 73
nHandleiding
75 - 99
gοδηγίες χρήσης
101 - 126

Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.
Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
© ANDREAS STIHL AG & Co. KG, 2011 0458-679-9021. M0-05.F11.DDS. 0000004053_002_D
RE 98
deutsch
1
{
Inhaltsverzeichnis
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma STIHL
entschieden haben.
Dieses Produkt wurde mit modernen
Fertigungsverfahren und
umfangreichen
Qualitätssicherungsmaßnahmen
hergestellt. Wir sind bemüht alles zu
tun, damit Sie mit diesem Gerät
zufrieden sind und problemlos damit
arbeiten können.
Wenn Sie Fragen zu Ihrem Gerät
haben, wenden Sie sich bitte an Ihren
Händler oder direkt an unsere
Vertriebsgesellschaft.
Ihr
Hans Peter Stihl
Zu dieser Gebrauchsanleitung 2
Sicherheitshinweise und
Arbeitstechnik 2

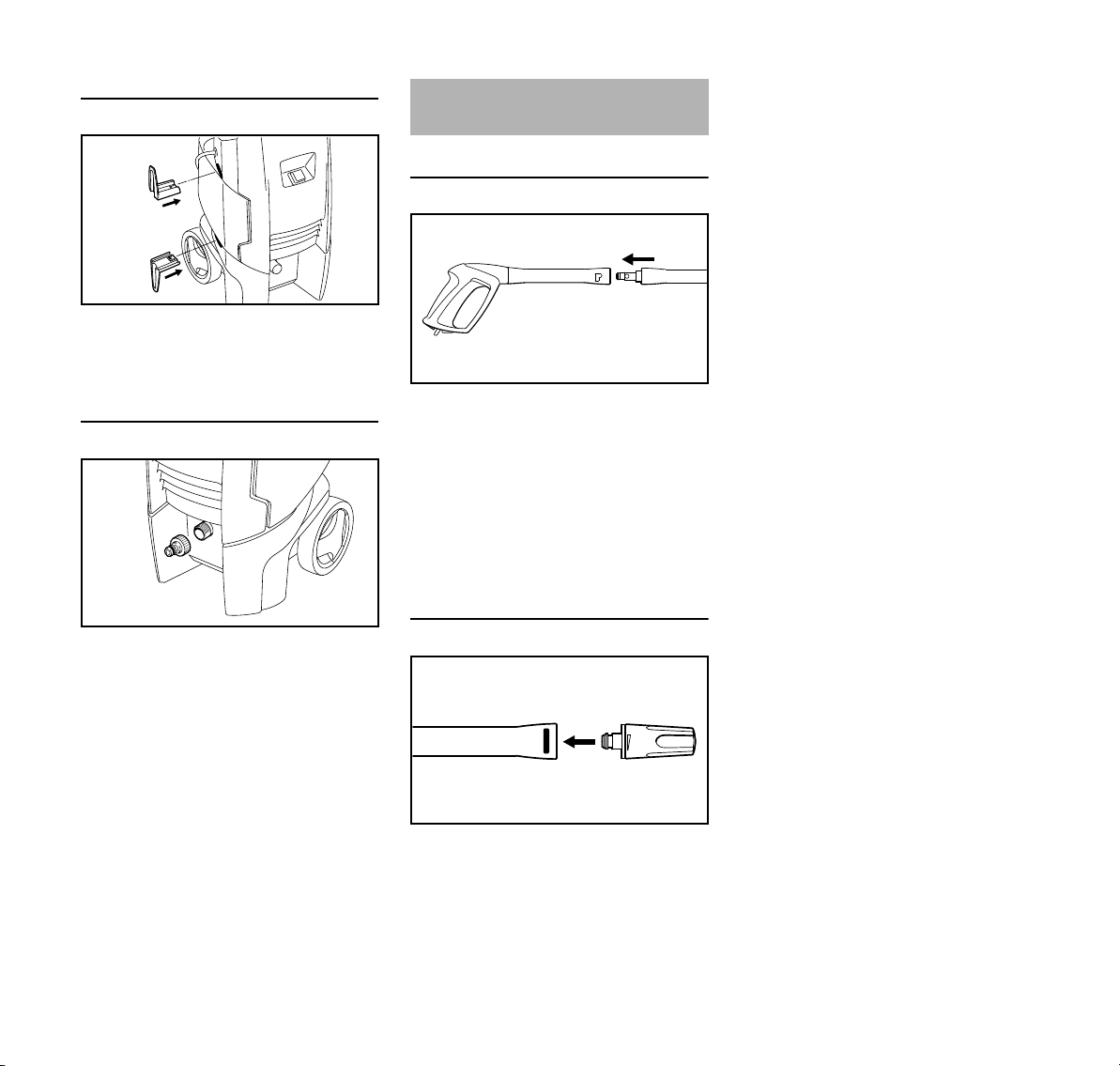

Gerät komplettieren 7

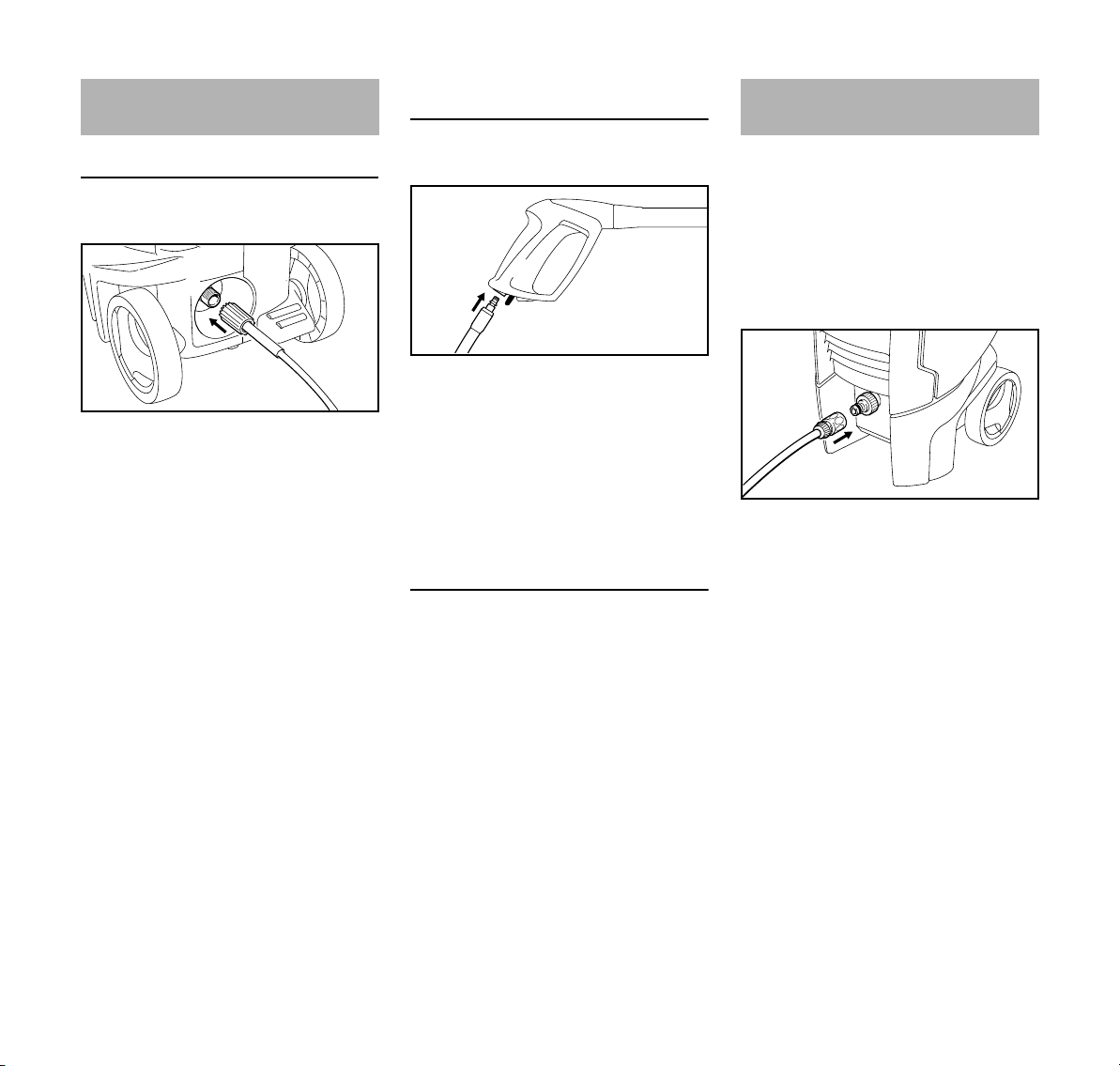

Strahlrohr anbauen, abbauen 8

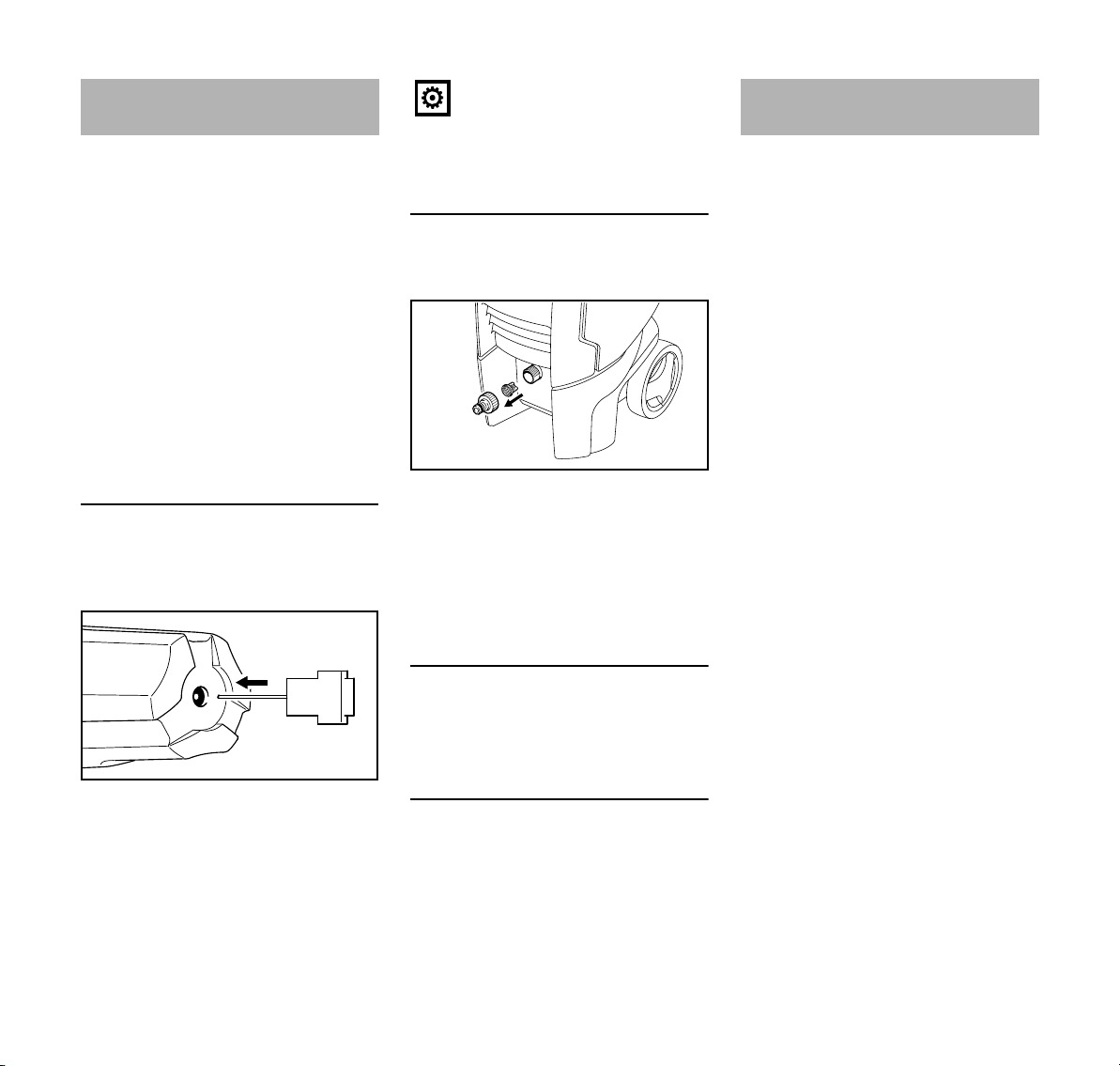

Hochdruckschlauch anbauen,
abbauen 9
Wasserversorgung herstellen 9
Drucklose Wasserversorgung
herstellen 10
Gerät elektrisch anschließen 11

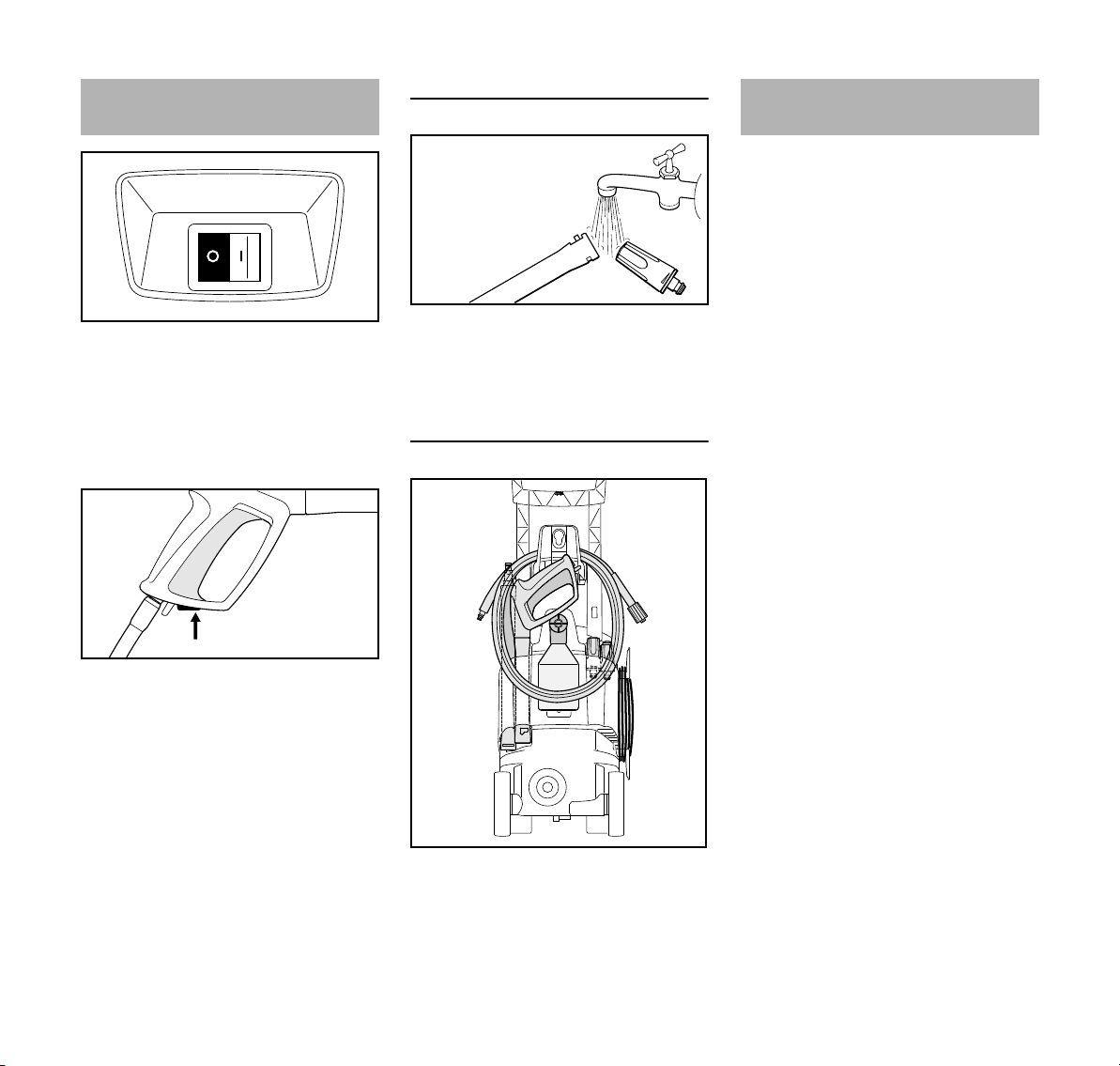

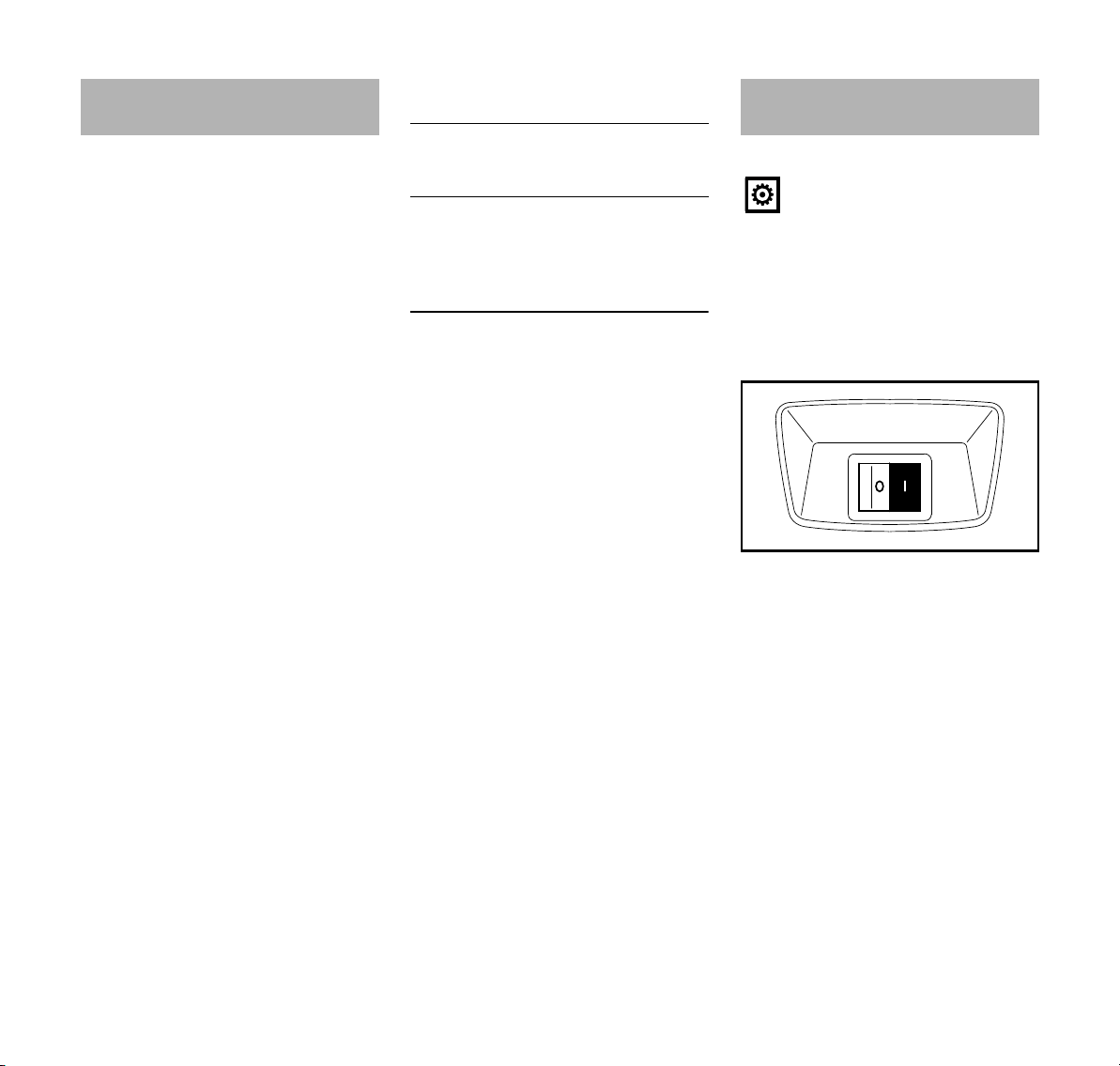

Gerät einschalten 11
Arbeiten 12
Reinigungsmittel beimischen 12
Gerät ausschalten 13
Gerät aufbewahren 13
Wartungs- und Pflegehinweise 14
Wartung 15
Inbetriebnahme nach langer
Lagerung 15
Verschleiß minimieren und
Schäden vermeiden 16
Wichtige Bauteile 17
Technische Daten 18
Sonderzubehör 19
Betriebsstörungen beheben 21
Reparaturhinweise 22
Entsorgung 22
EG Konformitätserklärung 22
Anschriften 23
Qualitäts-Zertifikat 23

RE 98
deutsch
2
Bildsymbole
Sämtliche Bildsymbole, die auf dem
Gerät angebracht sind, sind in dieser
Gebrauchsanleitung erklärt.
Kennzeichnung von Textabschnitten
Technische Weiterentwicklung
STIHL arbeitet ständig an der
Weiterentwicklung sämtlicher
Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik
und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb
keine Ansprüche abgeleitet werden.
–Minderjährige dürfen nicht mit dem
Hochdruckreiniger arbeiten –
ausgenommen Jugendliche über
16 Jahre, die unter Aufsicht
ausgebildet werden.
–Gerät nur an Personen weitergeben
oder ausleihen, die mit diesem
Modell und seiner Handhabung
vertraut sind – stets die
Gebrauchsanleitung mitgeben.
–Gerät nicht verwenden, wenn
Personen ohne Schutzkleidung auf
der Arbeitsfläche sind.
–Vor allen Arbeiten am Gerät, z. B.
Reinigung, Wartung, Austausch von
Teilen – Netzstecker ziehen!
Länderbezogene
Sicherheitsvorschriften, z. B. von
Berufsgenossenschaften,Sozialkassen,
Behörden für Arbeitsschutz und andere
beachten.
Wird das Gerät nicht benutzt, ist es so
abzustellen, dass niemand gefährdet
wird. Gerät vor unbefugtem Zugriff
sichern, Netzstecker ziehen.
Der Benutzer ist verantwortlich für
Unfälle oder Gefahren, die gegenüber
anderen Personen oder deren Eigentum
auftreten.
Wer zum ersten Mal mit dem Gerät
arbeitet: Vom Verkäufer oder von einem
anderen Fachkundigen erklären lassen,
wie man damit sicher umgeht.
In einigen Ländern kann der Betrieb
Schall emittierender Geräte durch
kommunale Bestimmungen
eingeschränkt sein. Länderbezogene
Vorschriften beachten.
Ungeeignete Verlängerungsleitungen
können gefährlich sein. Bei Einsatz im
Freien nur Verlängerungsleitungen
verwenden, die dafür zugelassen und
entsprechend gekennzeichnet sind und
einen ausreichenden
Leitungsquerschnitt haben.
Netzstecker, Anschluss- und
Verlängerungsleitung, sowie elektrische
Steckverbindungen niemals mit nassen
Händen anfassen.
Vor jedem Arbeitsbeginn Gerät auf
vorschriftsmäßigen Zustand prüfen.
Besonders auf Anschlussleitung,
Netzstecker, Hochdruckschlauch,
Spritzeinrichtung und
Sicherheitseinrichtungen achten.
Zu dieser
Gebrauchsanleitung
Warnung vor Unfall- und
Verletzungsgefahr für Personen
sowie vor schwerwiegenden
Sachschäden.
Warnung vor Beschädigung des
Gerätes oder einzelner Bauteile.
Sicherheitshinweise und
Arbeitstechnik
Der erzeugte hohe Was-
serdruck und der
Stromanschluss eröffnen
besondere
Gefahrenquellen.
Die gesamte Gebrauchs-
anleitung vor der ersten
Inbetriebnahme aufmerk-
sam lesen und für
späteren Gebrauch
sicher aufbewahren.
Nichtbeachten der
Gebrauchsanleitung
kann lebensgefährlich
sein.
Warnung!

RE 98
deutsch
3
Niemals mit beschädigtem
Hochdruckschlauch arbeiten – sofort
austauschen.
Gerät nur dann in Betrieb nehmen, wenn
alle Bauteile unbeschädigt sind.
Der Hochdruckschlauch darf nicht
überfahren, gezogen, geknickt oder
verdreht werden.
Gerät nicht durch Ziehen am
Hochdruckschlauch oder
Anschlussleitung bewegen.
Der Hochdruckschlauch muss für den
zulässigen Betriebsüberdruck des
Gerätes zugelassen sein.
Der zulässige Betriebsüberdruck, die
höchstzulässige Temperatur und das
Herstelldatum sind auf der
Ummantelung des
Hochdruckschlauches aufgedruckt. Auf
den Armaturen sind zulässiger Druck
und Herstelldatum angegeben.
Zubehör und Ersatzteile
–Hochdruckschläuche, Armaturen
und Kupplungen sind wichtig für die
Gerätesicherheit. Nur
Hochdruckschläuche, Armaturen,
Kupplungen und anderes Zubehör
anbauen, das von STIHL für dieses
Gerät zugelassen ist, oder
technisch gleichartige Teile. Bei
Fragen dazu an einen Fachhändler
wenden. Nur hochwertiges Zubehör
verwenden. Ansonsten kann die
Gefahr von Unfällen oder Schäden
am Gerät bestehen.
–STIHL empfiehlt STIHL Original
Teile und Zubehör zu verwenden.
Diese sind in ihren Eigenschaften
optimal auf das Produkt und die
Anforderungen des Benutzers
abgestimmt.
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
dadurch gefährdet werden. Für
Personen- und Sachschäden, die bei
der Verwendung nicht zugelassener
Anbaugeräte auftreten, schließt STIHL
jede Haftung aus.
Körperliche Eignung
Wer mit dem Gerät arbeitet, muss
ausgeruht, gesund und in guter
Verfassung sein. Wer sich aus
gesundheitlichen Gründen nicht
anstrengen darf, sollte seinen Arzt
fragen, ob die Arbeit mit diesem Gerät
möglich ist.
Nach der Einnahme von Alkohol,
Medikamenten, die das
Reaktionsvermögen beeinträchtigen
oder Drogen darf nicht mit dem Gerät
gearbeitet werden.
Einsatzbereiche
Der Hochdruckeiniger ist geeignet zum
Reinigen von Fahrzeugen, Maschinen,
Behältern, Fassaden, Stallungen und
zum staub- und funkenfreien Entrosten.
Der Einsatz des Geräts für andere
Zwecke ist nicht zulässig und kann zu
Unfällen oder Schäden am Gerät führen.
Bekleidung und Ausrüstung
Schuhe mit griffiger Sohle tragen.
Gerät transportieren
Zum sicheren Transport in und auf
Fahrzeugen das Gerät rutsch- und
kippsicher mit Bändern befestigen.
Wenn Gerät und Zubehör bei
Temperaturen um oder unter 0 °C
(32 °F) transportiert werden, empfehlen
wir die Benutzung von Frostschutzmittel
– siehe "Gerät aufbewahren".
Warnung!
Schutzbrille und Schutz-
kleidung tragen. STIHL
empfiehlt die Verwen-
dung eines
Arbeitsanzuges, um das
Risiko einer Verletzung
bei unbeabsichtigter
Berührung mit dem
Hochdruckstrahl zu
vermindern.

RE 98
deutsch
4
Reinigungsmittel
–Ungeeignete Reinigungsmittel
können zu Gesundheitsgefährdung,
zur Beschädigung der Maschine
und des zu reinigenden Objektes
führen. Bei Fragen dazu an einen
Fachhändler wenden.
–STIHL empfiehlt, STIHL
Reinigungsmittel zu verwenden.
Hierbei Anwendungshinweise
beachten.
–Reinigungsmittel können
gesundheitsgefährdende (giftige,
ätzende, reizende), brennbare,
leicht entzündliche Stoffe enthalten.
Reinigungsmittel bei Kontakt mit
den Augen oder der Haut sofort
gründlich mit reichlich sauberem
Wasser ausspülen. Bei
Verschlucken sofort einen Arzt
konsultieren.
Sicherheitsdatenblätter des
Herstellers beachten!
Reinigungsmittel immer in der vom
Hersteller vorgeschriebenen Dosierung
verwenden.
Vor dem Arbeiten

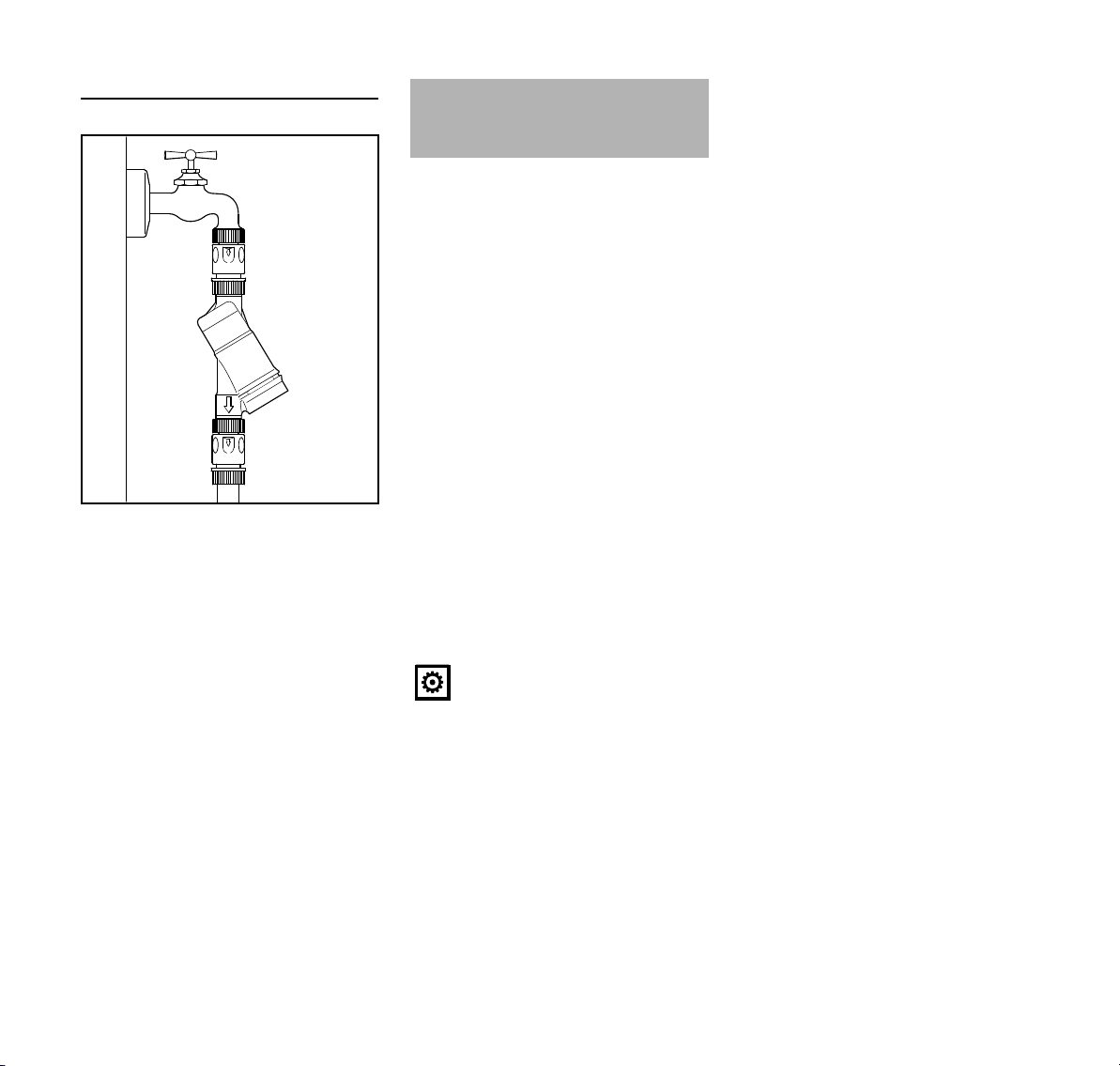

Hochdruckreiniger nur in Verbindung mit
einem Rückflussverhinderer an das
Trinkwassernetz anschließen – siehe
"Sonderzubehör".
–Wenn Trinkwasser den
Rückflussverhinderer durchflossen
hat, wird es nicht mehr als
Trinkwasser betrachtet.
Gerät nicht mit verschmutztem Wasser
betreiben.
Bei Gefahr des Auftretens von
verschmutztem Wasser (z. B.
Fließsand) muss ein entsprechender
Wasserfilter verwendet werden.
Hochdruckeiniger prüfen
–Der Hochdruckreiniger darf nur in
betriebssicherem Zustand
betrieben werden – Unfallgefahr!
–Geräteschalter muss sich leicht auf
0 betätigen lassen
–Geräteschalter muss sich in
Stellung 0befinden
–Hochdruckschlauch,
Spritzeinrichtung und
Sicherheitseinrichtungen auf
Beschädigungen prüfen
–Hochdruckschlauch und
Spritzeinrichtung in einwandfreiem
Zustand (sauber, leichtgängig),
korrekte Montage
–zur sicheren Führung müssen die
Handgriffe sauber und trocken
sowie frei von Öl und Schmutz sein
–keine Änderung an den
Bedienungs- und
Sicherheitseinrichtungen
vornehmen
Elektrischer Anschluss
Stromschlaggefahr vermindern:
–Spannung und Frequenz des
Gerätes (siehe Typenschild)
müssen mit Spannung und
Frequenz des Netzes
übereinstimmen
–Anschlussleitung, Netzstecker und
Verlängerungsleitung auf
Beschädigungen prüfen.
Beschädigte Leitungen,
Kupplungen und Stecker oder den
Vorschriften nicht entsprechende
Anschlussleitungen dürfen nicht
verwendet werden
–elektrischer Anschluss nur an einer
vorschriftsmäßig installierten
Steckdose
–Isolierung von Anschluss- und
Verlängerungsleitung, Stecker und
Kupplung in einwandfreiem Zustand
Anschluss- und Verlängerungsleitung
sachgemäß verlegen:
Warnung!
Hochdruckreiniger nicht
direkt an das Trinkwas-
sernetz anschließen.
Warnung!
Warnung!
Warnung!
Warnung!

RE 98
deutsch
5
–Mindestquerschnitte der einzelnen
Leitungen beachten – siehe "Gerät
elektrisch anschließen"
–Anschlussleitung so verlegen und
kennzeichnen, dass sie nicht
beschädigt und niemand gefährdet
werden kann – Stolpergefahr!
–Stecker und Kupplung der
Verlängerungsleitung müssen
spritzwassergeschützt sein oder so
verlegt werden, dass sie nicht mit
Wasser in Berührung kommen
können – Stecker und Kupplung der
Verlängerungsleitung dürfen nicht
im Wasser liegen
–nicht an Kanten, spitzen oder
scharfen Gegenständen scheuern
lassen
–nicht durch Türritzen oder
Fensterspalten quetschen
–bei verschlungenen Leitungen –
Netzstecker ziehen und Kabel
entwirren
–Kabeltrommeln immer ganz
abwickeln, um Brandgefahr durch
Überhitzung zu vermeiden
Während der Arbeit
–Keine lösungsmittelhaltigen
Flüssigkeiten oder unverdünnte
Säuren sowie Lösungsmittel
(z. B. Benzin, Heizöl,
Farbverdünner oder Aceton)
ansaugen. Diese Stoffe
beschädigen die am Gerät
verwendeten Materialien. Der
Sprühnebel ist hochentzündlich,
explosiv und giftig.
Immer für festen und sicheren Stand
sorgen.
Vorsicht bei Glätte, Nässe, Schnee, Eis,
an Abhängen oder auf unebenem
Gelände – Rutschgefahr!
Hochdruckreiniger vom
Reinigungsobjekt möglichst weit
entfernt abstellen.
Gerät nur stehend betreiben. Gerät nicht
abdecken, auf ausreichende
Motorbelüftung achten.
Hochdruckstrahl nicht auf Tiere richten.
Hochdruckstrahl nicht auf uneinsehbare
Stellen richten.
Kinder, Tiere und Zuschauer fernhalten.
Beim Reinigen dürfen keine
gefährlichen Stoffe (z. B. Asbest, Öl)
von dem zu reinigenden Objekt in die
Umwelt gelangen. Unbedingt
einschlägige Umweltrichtlinien
beachten!
Keine Oberflächen aus Asbestzement
mit dem Hochdruckstrahl bearbeiten.
Außer dem Schmutz könnten
gefährliche, lungengängige
Asbestfasern gelöst werden. Gefahr
besteht besonders nach der Trocknung
der bearbeiteten Oberfläche.
Empfindliche Teile aus Gummi, Stoff
o. ä. nicht mit einem Rundstrahl, z. B.
mit der Rotordüse reinigen. Beim
Reinigen auf genügend Abstand
zwischen Hochdruckdüse und
Oberfläche achten, um eine
Beschädigung der zu reinigenden
Oberfläche zu vermeiden.
Der Hebel der Spritzpistole muss
leichtgängig sein, und sich von selbst in
die Ausgangsstellung bewegen,
nachdem er losgelassen wurde.
Spritzeinrichtung mit beiden Händen
festhalten, um Rückstoßkraft und bei
Spritzeinrichtungen mit abgewinkeltem
Strahlrohr zusätzlich entstehendes
Drehmoment sicher aufnehmen zu
können.
Warnung!
Gerät selbst, andere
Elektrogeräte niemals mit
dem Hochdruckstrahl
oder dem Wasser-
schlauch abspritzen –
Kurzschlussgefahr!
Elektrische Anlagen,
Anschlüsse und strom-
führende Leitungen nicht
mit dem Hochdruckstrahl
oder dem Wasser-
schlauch abspritzen –
Kurzschlussgefahr!
Die Bedienungsperson
darf den Flüssigkeits-
strahl weder auf sich
selbst noch auf andere
Personen richten, auch
nicht um Kleidung oder
Schuhe zu reinigen –
Verletzungsgefahr!
Bei Beschädigung der
Netzanschlussleitung
sofort den Netzstecker
ziehen – Lebensgefahr
durch Stromschlag!

RE 98
deutsch
6
Anschlussleitung und
Hochdruckschlauch nicht durch
Überfahren, Quetschen, Zerren usw.
beschädigen, vor Hitze und Öl schützen.
Anschlussleitung nicht mit dem
Hochdruckstrahl berühren.
Falls das Gerät nicht
bestimmungsgemäßer Beanspruchung
(z. B. Gewalteinwirkung durch Schlag
oder Sturz) ausgesetzt wurde,
unbedingt vor weiterem Betrieb auf
betriebssicheren Zustand prüfen – siehe
auch "Vor dem Arbeiten". Auch die
Funktionstüchtigkeit der
Sicherheitseinrichtungen prüfen.
Nichtbetriebssicheres Gerät auf keinen
Fall weiter benutzen. Im Zweifelsfall
Fachhändler aufsuchen.
Vor dem Verlassen des Gerätes: Gerät
ausschalten – Netzstecker ziehen.
Sicherheitseinrichtung
Unzulässig hoher Druck wird beim
Ansprechen der Sicherheitseinrichtung
über ein Überströmventil in die
Saugseite der Hochdruckpumpe
zurückgeleitet. Die
Sicherheitseinrichtung ist werksseitig
eingestellt und darf nicht verstellt
werden.
Nach der Arbeit
–Netzstecker aus der Steckdose
ziehen
–Wasserzulaufschlauch zwischen
Gerät und Wasserversorgung
trennen
Netzstecker nicht durch Ziehen an der
Anschlussleitung aus der Steckdose
ziehen, am Netzstecker anfassen.
Wartung und Reparaturen
–Nur hochwertige Ersatzteile
verwenden. Ansonsten kann die
Gefahr von Unfällen oder Schäden
am Gerät bestehen. Bei Fragen
dazu an einen Fachhändler
wenden.
–Arbeiten am Gerät (z. B.
Anschlussleitung ersetzen) dürfen
nur von autorisierten Elektro-
Fachkräften ausgeführt werden, um
Gefährdungen zu vermeiden.
Kunststoffteile mit einem Tuch reinigen.
Scharfe Reinigungsmittel können den
Kunststoff beschädigen.
Kühlluftschlitze im Motorgehäuse bei
Bedarf reinigen.
Gerät regelmäßig warten. Nur
Wartungsarbeiten und Reparaturen
ausführen, die in der
Gebrauchsanleitung beschrieben sind.
Alle anderen Arbeiten von einem
Fachhändler ausführen lassen.
STIHL empfiehlt STIHL Original
Ersatzteile zu verwenden. Diese sind in
ihren Eigenschaften optimal auf das
Gerät und die Anforderungen des
Benutzers abgestimmt.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Bei gewerblich genutzten
Hochdruckreinigern gilt:
Hochdruckreiniger sind bei Bedarf,
mindestens jedoch alle 12 Monate
durch einen Sachkundigen auf ihren
arbeitssicheren Zustand zu prüfen. Bei
stillgelegten Geräten kann die
Überprüfung bis zur nächsten
Inbetriebnahme ausgesetzt werden. Die
Ergebnisse der Prüfung sind schriftlich
festzuhalten und bis zur nächsten
Prüfung aufzubewahren. Sie sind auf
Verlangen vorzuzeigen.
Die für einen gefahrlosen Betrieb des
Hochdruckreinigers vorgeschriebenen
Regelungen sind in der "Arbeiten mit
Flüssigkeitsstrahlern“ (BGR 500, Kapitel
2.36) und „Elektrische Anlagen und
Betriebsmittel“ (BGV A3) enthalten.
Diese Unfallverhütungsvorschrift ist
unbedingt zu beachten.
Gerät vor dem Verlas-
sen ausschalten!
Warnung!
Vor allen Arbeiten am
Gerät: Netzstecker aus
der Steckdose ziehen.

RE 98
deutsch
7
Bezugsquelle:
Carl Heymanns Verlag KG
Luxemburger Straße 449
50939 Köln Vor der ersten Inbetriebnahme müssen
verschiedene Zubehörteile montiert
werden.
Griffrahmen
NGriffrahmen (1) von oben auf die
Halter (2) stecken – Griffrahmen
muss einrasten
Halter für Hochdruckschlauch
NHalter (3) für Hochdruckschlauch
zwischen dem Griffrahmen
positionieren
NStopfen (4) durch den Griffrahmen
hindurch in die Aufnahmen des
Halters schieben – die Stopfen
müssen einrasten und bündig im
Griffrahmen eingesetzt sein
Gerät komplettieren
2
2
1
600BA001 KN
3
4
4
600BA002 KN

RE 98
deutsch
8
Halter für Anschlussleitung
NHalter (5) für Anschlussleitung in
die Aufnahmen am Gehäuse
stecken – Halter müssen einrasten
Anschlussstutzen am Wasserzulauf
NAnschlussstutzen (6) am
Wasserzulauf von Hand aufdrehen
und festziehen
Strahlrohr
NStrahlrohr (1) in die Aufnahme der
Spritzpistole (2) schieben, um 90°
drehen und einrasten
abbauen
NStrahlrohr (1) in die Aufnahme der
Spritzpistole (2) schieben, um 90°
drehen und aus der Aufnahme
herausziehen
Düse
NDüse (3) in Strahlrohr stecken bis
die Verriegelung (4) einrastet –
dabei springt der Knopf der
Verriegelung wieder heraus – die
verstellbare Hochdruckdüse hat
eine Verdrehsicherung, diese an
der Nut am Strahlrohr ausrichten
abbauen
NKnopf der Verriegelung (4) drücken
und Düse (3) herausziehen
600BA003 KN
5
5
6
600BA004 KN
Strahlrohr anbauen,
abbauen
600BA005 KN
21
4
600BA006 KN
-
+
3

RE 98
deutsch
9
Hochdruckschlauch am Gerät
anbauen
NHochdruckschlauch auf den
Anschlussstutzen (2) schieben
NÜberwurfmutter (1) ansetzen, von
Hand aufdrehen und festziehen
abbauen
NÜberwurfmutter (1) herunterdrehen
NHochdruckschlauch vom
Anschlussstutzen (2) ziehen
Hochdruckschlauch an der
Spritzpistole
anbauen
NAnschlussstutzen (3) vom
Hochdruckschlauch in die
Aufnahme der Spritzpistole (4)
schieben bis er einrastet
abbauen
NFederknopf (5) betätigen und
Hochdruckschlauch aus der
Aufnahme der Spritzpistole ziehen
Hochdruckschlauchverlängerung
Grundsätzlich immer nur eine
Hochdruckschlauchverlängerung
verwenden – siehe "Sonderzubehör"
Wasserschlauch vor Anschluss an das
Gerät kurz mit Wasser spülen, damit
Sand und andere Schmutzteilchen nicht
in das Gerät gelangen können.
NSchlauch anschließen
(Durchmesser 1/2", Länge
mindestens 10 m um Druckimpulse
abzufangen. Maximale Länge 25 m)
NKupplung (1) auf den
Schlauchanschluss (2) schieben
NWasserhahn öffnen
Das Gerät kann im Saugbetrieb auch
aus Gewässern, Zisternen, Behältern
o. ä. gespeist werden – siehe
"Drucklose Wasserversorgung
herstellen".
Hochdruckschlauch
anbauen, abbauen
1
600BA007 KN
2
3
600BA008 KN
4
5
Wasserversorgung
herstellen
2
600BA009 KN
1

RE 98
deutsch
10
Anschluss an das Trinkwassernetz
Beim Anschluss an das
Trinkwassernetz muss zwischen
Wasserhahn und Schlauch ein
Rückflussverhinderer (Bauart BA)
gemäß EN 60335-2-79 installiert sein.
Wenn Trinkwasser den
Rückflussverhinderer durchflossen hat,
wird es nicht mehr als Trinkwasser
betrachtet.
Die Regelungen des örtlichen
Wasserversorgungsunternehmens zur
Verhinderung des Rückfließens von
Wasser aus dem Hochdruckreiniger in
das Trinkwassernetz sind zu beachten.
NGerät an Druckwasserversorgung
anschließen und gemäß der
vorliegenden Gebrauchsanleitung
kurzfristig in Betrieb nehmen
NGerät ausschalten
NSpritzeinrichtung vom
Hochdruckschlauch abbauen
NWasserzulaufschlauch durch
Saugschlauch (Sonderzubehör)
ersetzen
Unbedingt das mit dem Saugschlauch
mitgelieferte Anschlussstück für den
Schlauchanschluss verwenden. Die
serienmäßigen Anschlussstücke sind
nur im Druckwasserbetrieb dicht und
aus diesem Grund für Saugbetrieb nicht
geeignet.
NSaugschlauch mit Wasser füllen
und Saugglocke des
Saugschlauches in Wasserbehälter
tauchen – kein verschmutztes
Wasser verwenden
NHochdruckschlauch mit der Hand
nach unten halten
NGerät einschalten
Nwarten, bis ein gleichmäßiger Strahl
am Hochdruckschlauch austritt
NGerät ausschalten
NSpritzeinrichtung anschließen
NGerät mit geöffneter Spritzpistole
einschalten
NSpritzpistole mehrfach kurzzeitig
betätigen, um Gerät möglichst
schnell zu entlüften
003BA003 KN
Drucklose
Wasserversorgung
herstellen
Die Verwendung eines
Wasserfilters wird grundsätzlich
empfohlen.

RE 98
deutsch
11
Spannung und Frequenz des Gerätes
(siehe Typenschild) muss mit Spannung
und Frequenz des Netzanschlusses
übereinstimmen.
Die Mindestabsicherung des
Netzanschlusses muss entsprechend
der Vorgabe in den Technischen Daten
ausgeführt sein – siehe "Technische
Daten".
Das Gerät muss an die
Spannungsversorgung über einen
Fehlerstromschutzschalter
angeschlossen werden, der die
Stromzufuhr unterbricht, wenn der
Differenzstrom zur Erde 30 mA für
30 ms überschreitet.
Der Netzanschluss muss IEC 60364-1
sowie den länderbezogenen
Vorschriften entsprechen.
Beim Einschalten des Gerätes können
auftretende Spannungsschwankungen
bei ungünstigen Netzverhältnissen
(hohe Netzimpedanz) andere
angeschlossene Verbraucher
beeinträchtigen. Bei Netzimpedanzen
kleiner als 0,15 Ohm sind keine
Störungen zu erwarten.
Die Verlängerungsleitung muss
abhängig von Netzspannung und
Leitungslänge den aufgeführten
Mindestquerschnitt haben.
Anschluss an die Netzsteckdose
Vor Anschluss an die
Spannungsversorgung prüfen, ob Gerät
ausgeschaltet ist – siehe "Gerät
ausschalten"
NNetzstecker des Gerätes oder
Netzstecker der
Verlängerungsleitung in
vorschriftsmäßig installierte
Steckdose stecken
NWasserhahn öffnen
NHochdruckschlauch vollständig
ausrollen
NGeräteschalter auf Stellung I
schalten – Gerät ist nun im Standby-
Betrieb
NSpritzpistole auf den zu reinigenden
Gegenstand richten – nie auf
Personen!
Gerät elektrisch
anschließen
Leitungslänge Mindestquer-
schnitt
220 V – 240 V:
bis 20 m 1,5 mm2
20 m bis 50 m 2,5 mm2
100 V – 120 V:
bis 10 m 2,0 mm2
10 m bis 30 m 3,5 mm2
Gerät einschalten
Gerät nur bei angeschlossenem
Wasserzulaufschlauch und
geöffnetem Wasserhahn
einschalten. Sonst entsteht
Wassermangel, der zu
Beschädigungen des Gerätes
führen kann.
600BA010 KN

RE 98
deutsch
12
Spritzpistole betätigen
NSpritzeinrichtung auf den zu
reinigenden Gegenstand richten –
nie auf Personen!
NRotordüse, wenn vorhanden, beim
Starten nach unten halten
NSicherungshebel (1) betätigen – der
Hebel (2) wird entriegelt
NHebel (2) durchdrücken
Der Motor wird beim Loslassen des
Hebels ausgeschaltet.
Standby-Betrieb
Hochdruckschlauch
Düsen
Flachstrahldüse (1)
Der Arbeitsdruck kann an der Düse
stufenlos verstellt werden.
Strahlwinkel 15°, maximaler Effekt bei
einem Abstand von ca. 7 cm.
NStellhülse drehen
Rotordüse (2)
Düse mit rotierendem Strahl für
hartnäckigen Schmutz auf harten
Oberflächen. Maximaler Effekt bei
einem Abstand von ca. 10 cm.
Die Spritzeinrichtung kann auch ohne
Düsen im Niederdruck betrieben
werden, z. B. zum Spülen mit höherer
Wassermenge.
NDüse vom Strahlrohr abbauen –
siehe "Strahlrohr anbauen,
abbauen"
NSprüh-Set (1) in Strahlrohr (2)
stecken bis die Verriegelung (3)
einrastet – dabei springt der Knopf
der Verriegelung wieder heraus –
das Sprüh-Set hat eine
Verdrehsicherung, diese an der Nut
am Strahlrohr ausrichten
Reinigungsmittelflasche mit STIHL
Reinigungsmittel in der
vorgeschriebenen Verdünnung
befüllen (ca. 0,5 Liter).
NReinigungsmittel von unten nach
oben auftragen
Maximaler Effekt bei einem Abstand von
1m.
Reinigungsmittel dürfen nicht auf dem
zu reinigenden Gegenstand antrocknen.
Arbeiten
Das Gerät maximal 5 min im
Standby-Betrieb betreiben. Bei
Arbeitsunterbrechungen länger
als 5 min, bei Arbeitspausen oder
wenn das Gerät unbeaufsichtigt
zurück gelassen wird, Gerät am
Geräteschalter ausschalten –
siehe "Gerät ausschalten".
2
600BA011 KN
1
Hochdruckschlauch nicht knicken
und keine Schlingen bilden.
Auf den Hochdruckschlauch keine
schweren Gegenstände stellen,
und nicht mit Fahrzeugen darüber
fahren.
666BA015 KN
12
-
+
Reinigungsmittel
beimischen
3
600BA013 KN
1
2

RE 98
deutsch
13
NGeräteschalter auf 0schalten und
Wasserhahn schließen
NSpritzpistole betätigen, bis Wasser
nur noch aus der Düse tropft (Gerät
ist jetzt drucklos)
NHebel loslassen
NSicherungshebel betätigen – der
Hebel wird verriegelt,
unbeabsichtigtes Einschalten wird
so verhindert
NNetzstecker aus Steckdose ziehen
NWasserzulaufschlauch von Gerät
und Wassernetz trennen
Nach Gebrauch
NVerriegelung des Strahlrohrs und
Hochdruckdüse mit Wasser
ausspülen, damit sich keine
Ablagerungen bilden
Zubehör aufbewahren
Spritzpistole, Strahlrohr,
Hochdruckschlauch, Anschlussleitung,
Düsen und Sprüh-Set können direkt am
Gerät aufbewahrt werden – siehe auch
"Wichtige Bauteile".
Gerät in einem trockenen, frostsicheren
Raum aufbewahren.
Ist Frostsicherheit nicht gewährleistet
Frostschutzmittel auf Glykolbasis – wie
bei Kraftfahrzeugen – in die Pumpe
einsaugen:
NWasserzulaufschlauch in Behälter
mit Frostschutzmittel tauchen
NSpritzpistole ohne Strahlrohr in den
gleichen Behälter tauchen
NGerät mit geöffneter Spritzpistole
einschalten
NSpritzpistole so lange betätigen, bis
ein gleichmäßiger Strahl austritt
NRestfrostschutzmittel in einem
geschlossenen Behälter
aufbewahren
Gerät ausschalten
600BA014 KN
600BA015 KN
600BA016 KN
-
+
600BA017 KN
Gerät aufbewahren

RE 98
deutsch
14
Wartungs- und Pflegehinweise
Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei längeren tägli-
chen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen. Bei nur
gelegentlichem Einsatz können die Intervalle entsprechend verlängert werden.
vor Arbeitsbeginn nach Arbeitsende bzw. täglich monatlich bei Beschädigung bei Bedarf
Komplette Maschine Sichtprüfung (Zustand, Dichtheit) X
reinigen XX
Anschlüsse am Hochdruckschlauch reinigen XX
fetten X
Kupplungsstecker vom Strahlrohr und
Kupplungsmuffe der Spritzpistole reinigen XX
Wasserzulaufsieb im Hochdruckeingang reinigen XX
ersetzen X
Hochdruckdüse reinigen X
ersetzen X
Belüftungsöffnungen reinigen X

RE 98
deutsch
15
Vor Pflege oder Reinigung des Gerätes
immer den Netzstecker ziehen.
Um einen problemlosen Betrieb
sicherzustellen, empfehlen wir
folgenden Arbeiten bei jeder Benutzung
des Gerätes durchzuführen:
NWasserschlauch,
Hochdruckschlauch, Strahlrohr und
Zubehör vor Montage mit Wasser
durchspülen
Ndie Kupplungen von Sand und
Staub befreien
Ndas Sprüh-Set nach Gebrauch
abspülen
Hochdruckdüse reinigen
Eine verstopfte Düse hat einen zu hohen
Pumpendruck zur Folge, weshalb eine
Reinigung sofort erforderlich ist.
NGerät ausschalten
NSpritzpistole betätigen, bis Wasser
nur noch aus dem Spritzkopf tropft –
das Gerät ist jetzt drucklos
NDüse abbauen
NDüse mit Reinigungsnadel reinigen
NDüse von vorne mit Wasser
durchspülen
Wasserzulaufsieb reinigen
Wasserzulaufsieb je nach Bedarf einmal
monatlich oder öfter reinigen.
NSchlauchanschluss (1) lösen
NSieb (2) vorsichtig mit einer Zange
lösen und abspülen
Nvor dem Einsetzen sicherstellen,
dass das Sieb intakt ist – ein
beschädigtes Sieb ersetzen
Belüftungsöffnungen reinigen
Das Gerät sauber halten, damit die
Kühlluft an den Öffnungen des Gerätes
frei ein- und austreten kann.
Kupplungen fetten
Die Kupplungen an der Spritzpistole
zum Anschluss von Hochdruckschlauch
und Strahlrohr bei Bedarf fetten.
Durch lange Lagerzeiten können sich
mineralische Rückstände des Wassers
in der Pumpe ablagern. Dadurch läuft
der Motor schwer oder gar nicht an.
NGerät an die Wasserleitung
anschließen und mit
Leitungswasser gründlich
durchspülen, Netzstecker dabei
nicht einstecken
NNetzstecker in Steckdose stecken
NGerät mit geöffneter Spritzpistole
einschalten
Wartung
666BA018 KN
Düse nur reinigen, wenn sie
abgebaut ist
1
600BA0019 KN
2
Inbetriebnahme nach
langer Lagerung

RE 98
deutsch
16
Einhalten der Vorgaben dieser
Gebrauchsanleitung vermeidet
übermäßigen Verschleiß und Schäden
am Gerät.
Benutzung, Wartung und Lagerung des
Gerätes müssen so sorgfältig erfolgen,
wie in dieser Gebrauchsanleitung
beschrieben.
Alle Schäden, die durch Nichtbeachten
der Sicherheits-, Bedienungs- und
Wartungshinweise verursacht werden,
hat der Benutzer selbst zu verantworten.
Dies gilt insbesondere für:
–nicht von STIHL freigegebene
Änderungen am Produkt
–die Verwendung von Zubehören,
die nicht für das Gerät zulässig,
geeignet oder qualitativ
minderwertig sind
–nicht bestimmungsgemäße
Verwendung des Gerätes
–Einsatz des Gerätes bei Sport- oder
Wettbewerbs-Veranstaltungen
–Folgeschäden infolge der
Weiterbenutzung des Gerätes mit
defekten Bauteilen
–Frostschäden
–Schäden durch falsche
Spannungsversorgung
–Schäden durch schlechte
Wasserversorgung (z. B.
Querschnitt des Zulaufschlauches
zu klein)
Wartungsarbeiten
Alle im Kapitel "Wartungs- und
Pflegehinweise" aufgeführten Arbeiten
müssen regelmäßig durchgeführt
werden. Soweit diese Wartungsarbeiten
nicht vom Benutzer selbst ausgeführt
werden können, ist damit ein
Fachhändler zu beauftragen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Werden diese Arbeiten versäumt oder
unsachgemäß ausgeführt, können
Schäden entstehen, die der Benutzer
selbst zu verantworten hat. Dazu zählen
unter anderem:
–Schäden an Gerätekomponenten
infolge nicht rechtzeitig oder
unzureichend durchgeführter
Wartung
–Korrosions- und andere
Folgeschäden infolge
unsachgemäßer Lagerung
–Schäden am Gerät infolge
Verwendung von qualitativ
minderwertigen Ersatzteilen
Verschleißteile
Manche Teile des Motorgerätes
unterliegen auch bei
bestimmungsgemäßem Gebrauch
einem normalen Verschleiß und müssen
je nach Art und Dauer der Nutzung
rechtzeitig ersetzt werden. Dazu
gehören u. a.:
–Hochdruck-Düsen
–Hochdruck-Schläuche
Verschleiß minimieren und
Schäden vermeiden

RE 98
deutsch
17
1Spritzpistole
2Hebel
3Sicherungshebel
4Federknopf
5Hochdruckschlauch
6Strahlrohr
7Hochdruckdüse, verstellbar
8Rotordüse
9Sprüh-Set
10 Anschluss für Wasserschlauch
11 Geräteschalter
12 Halter für Anschlussleitung
13 Halter für Hochdruckschlauch
14 Anschluss für Hochdruckschlauch
15 Aufnahme für Strahlrohr und
Spritzpistole
16 Aufnahme für Düsen
17 Halter für Sprüh-Set und weiteres
Sonderzubehör wie z. B.
Flächenwaschbürste
18 Reinigungsnadel
#Typenschild
Wichtige Bauteile
17
17
18
11
10
2
600BA020 KN
59
1
3
4
8
6
7
12
13
16
15
12
14

RE 98
deutsch
18
Elektrische Daten
Hydraulische Daten
Maße
Gewicht
Hochdruckschlauch
Schall- und Vibrationswerte
Schalldruckpegel Lpnach
EN 60335-2-79 Anhang ZAA
Schallleistungspegel Lwnach
EN 60335-2-79 Anhang ZAA
Vibrationswert ahv am Griff nach
ISO 5349
Für den Schalldruckpegel und den
Schallleistungspegel beträgt der
K-Faktor nach RL 2006/42/EG =
1,5 dB(A); für den Vibrationswert beträgt
der K-Faktor nach RL 2006/42/EG =
2,0 m/s2.
REACH
REACH bezeichnet eine EG
Verordnung zur Registrierung,
Bewertung und Zulassung von
Chemikalien.
Informationen zur Erfüllung der REACH
Verordnung (EG) Nr. 1907/2006 siehe
www.stihl.com/reach
Technische Daten
Netzanschluss-
daten:
230 V / 1~ / 50 Hz 1)
220 V / 1~ / 60 Hz 2)
120 V / 1~ / 60 Hz 3)
230 V - 240 V /
1~ / 50 Hz 4)
Leistung: 1,7 kW 1) 2) 4)
1,4 kW 3)
Stromaufnahme: 7,4 A 1) 4)
7,7 A 2)
11,7 A 3)
Absicherung: 10 A 1) 2) 4)
15 A 3)
Schutzklasse: I
Schutzart: IP X5
1) 230 V / 50 Hz Ausführung
2) 220 V / 60 Hz Ausführung
3) 120 V / 60 Hz Ausführung
4) 230 V - 240 V / 50 Hz Ausführung
Arbeitsdruck: 110 bar 1) 4)
100 bar 2)
85 bar 3)
Max. zulässiger Druck: 120 bar 1) 2) 4)
100 bar 3)
Max.
Wasserzulaufdruck: 10 bar
Max. Wasserdurchsatz: 440 l/h 1) 2) 4)
405 l/h 3)
Wasserdurchsatz nach
EN 60335-2-79:
380 l/h 1) 2) 4)
330 l/h 3)
Max. Saughöhe: 0,5 m
Max. Wasserzulauftemperatur
Druckwasserbetrieb: 40 °C
Saugbetrieb: 20 °C
Max. Rückstoßkraft: 15,6 N 1) 4)
14,8 N 2)
12,0 N 3)
1) 230 V / 50 Hz Ausführung
2) 220 V / 60 Hz Ausführung
3) 120 V / 60 Hz Ausführung
4) 230 V - 240 V / 50 Hz Ausführung
Länge ca.: 305 mm
Breite ca.: 295 mm
Höhe ca.: 885 mm
Gerät: 14,3 kg 1) 4)
13,5 kg 2) 3)
Betriebsbereit: 16,2 kg 1) 4)
15,6 kg 2) 3)
1) 230 V / 50 Hz Ausführung
2) 220 V / 60 Hz Ausführung
3) 120 V / 60 Hz Ausführung
4) 230 V - 240 V / 50 Hz Ausführung
6 m, Textilgewebe
70,1 dB(A) 1)
71,3 dB(A) 2)
71,6 dB(A) 3)
82,9 dB(A) 1)
84,1 dB(A) 2)
84,4 dB(A) 3)
<2,5m/s
2
1) 230 V Ausführung
2) 220 V Ausführung
3) 120 V Ausführung
