Stihl 47895003901 User manual

© ANDREAS STIHL AG & Co. KG 2016
q
www.stihl.com
0457 367 0031 A K16
0000-GXX-2632-A0
6
0000-GXX-2631-A0
5
0000-GXX-2629-A0
3
0000-GXX-2621-A0
2
1.
0000-GXX-2627-A0
2.
3.
1
0000-GXX-2630-A0
4
Water Broom
Balai à eau 4789 500 3901
SAVE THESE INSTRUCTIONS!
2.1 Warnings and Instructions
WARNING
￭ To reduce the risk of eye injury,
always wear goggles that are
impact-rated and marked as
complying with CSA Z94. Wearers
of prescription (Rx) eyewear should
wear goggles that can be worn over
prescription lenses without
disrupting either the prescription
eyewear or the proper fit of the
goggles.
￭ Keep bystanders, especially
children, and animals out of the
work area. Never leave the
pressure washer unattended while
running.
￭ Never allow minors to operate the
pressure washer or water broom.
￭ Do not overreach. Keep proper
footing and balance at all times.
Special care must be taken in
slippery conditions. Never operate
the water broom while standing on a
ladder or other insecure support.
￭ To reduce the risk of severe
laceration and other personal injury
from fluid injection, shut off the
pressure washer, relieve system
pressure and lock the spray gun
trigger before changing any spray
nozzle or accessory, including the
water broom.
￭ To reduce the risk of laceration and
injection of fluids below the skin,
never direct spray jet towards self,
other persons or animals. Keep
hands, feet and other parts of your
body clear of the water broom
nozzles during operation. If an
accident does occur and the spray
appears to have penetrated the
skin, seek emergency medical care.
Do not treat as a simple cut.
￭ The powerful water jet from the
water broom causes reactive forces
on the spray attachment in a
direction opposite to the direction of
the spray (kickback). Hold the spray
gun and lance firmly while you are
working to reduce the risk of
personal injury from loss of control.
￭ To help control the powerful spray
jet, always work with enough
downward pressure to keep the
water broom wheels on the ground.
Keep the spray nozzles pointed
downward at the surface being
cleaned.
￭ Never operate your water broom if it
is damaged, modified, improperly
adjusted or maintained, or not
completely and securely
assembled. Before starting work,
ensure that hoses, fittings and
couplings are properly installed and
secure and that all components are
in good working order. Never
exceed the maximum operating
pressure or temperature.
￭ To reduce the risk of loss of control
and personal injury, never operate
the pressure washer with the spray
gun trigger wired in the open
position. Never modify the pressure
washer controls or water broom in
any way.
￭ STIHL pressure washers and the
water broom are designed for use
with water alone or with a detergent
specifically designed and approved
for use with pressure washers.
Follow the detergent
manufacturer's instructions for
proper preparation and dilution, as
well as safe use and disposal.
￭ To reduce the risk of fire/explosion
resulting in serious injury or
property damage, never spray
flammable liquids. Never spray
fluids that contain solvents or
undiluted acids (e.g., gasoline,
heating oil, paint thinner or
acetone). The spray is highly
combustible, explosive and
poisonous.
NOTICE
To reduce the risk of property
damage, begin work on a lower
pressure setting and increase
pressure as necessary. Keep the
water broom in motion during work
and take care not to damage the
surface being cleaned.
The water broom is suitable for
clearing and cleaning surfaces that
are littered with dirt and debris.

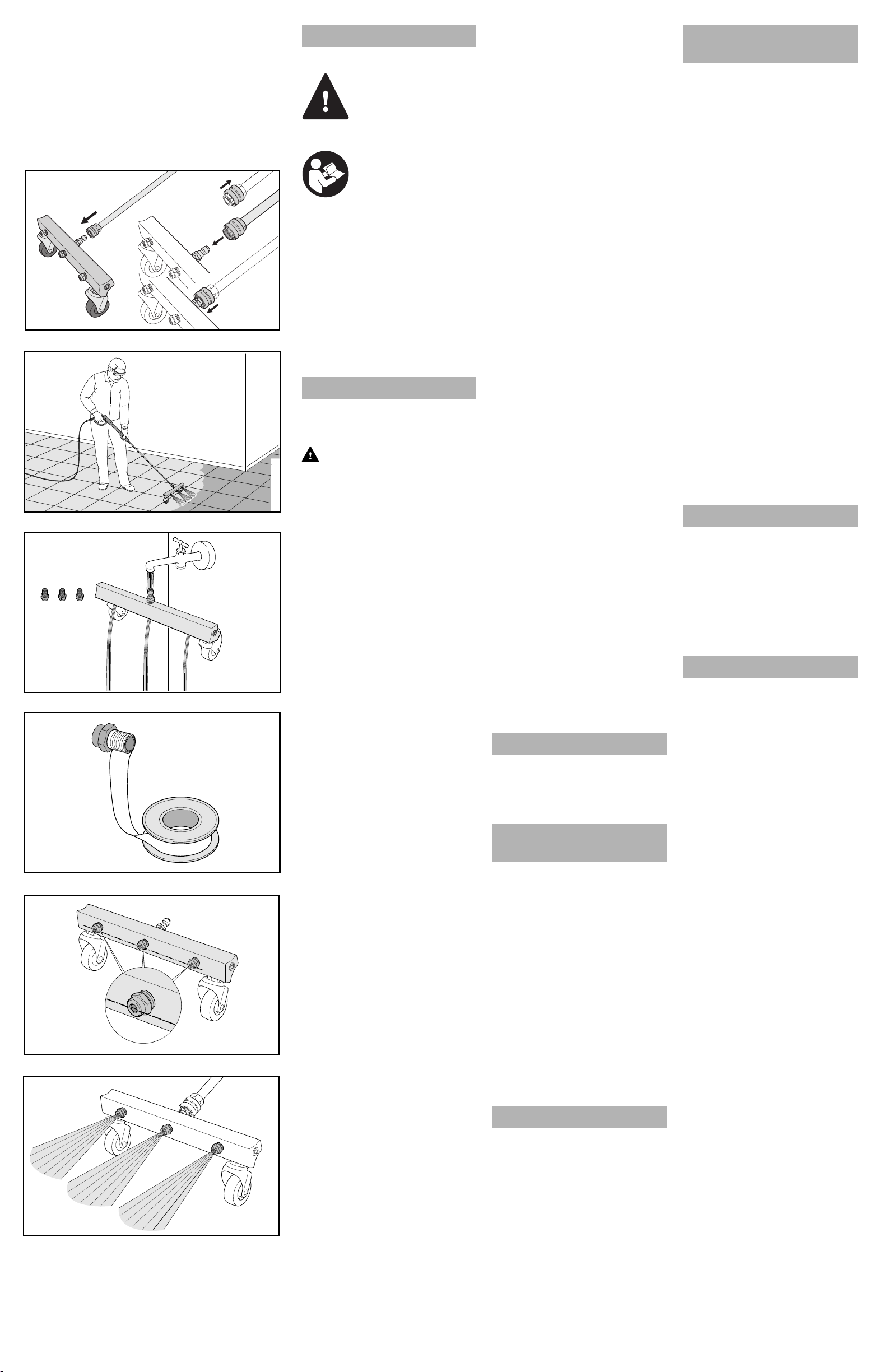

Illustration 1
► Shut off the pressure washer and
squeeze the spray gun trigger to
relieve system pressure.
► Lock the spray gun trigger.
► Pull back the coupling sleeve (1) on
the spray lance as far as it will go
and hold it there.
► Push the spray lance onto to the
water broom coupling (2) and push
the coupling sleeve forward as far
as it will go (3).
► Pull the spray lance and confirm
that it is attached securely.
Illustration 2
Keep the water broom in motion
whenever the spray gun trigger is
activated.
► Walk behind the water broom slowly
while cleaning.
Protect the unit from frost and
freezing conditions. Drain water from
the water broom in cold temperatures.
Nozzle orifices are extremely small
and may become clogged with foreign
material, such as dirt. Clean the
nozzles immediately if they become
partially clogged or the spray pattern
becomes distorted.
► Shut off the pressure washer and
squeeze spray gun trigger to relieve
system pressure. Lock the spray
gun trigger.
► Disconnect the spray lance from the
water broom.
► Use a 9/16” wrench to remove the
nozzles from the water broom.
► Flush the coupling with water to
loosen particles and remove any
obstructions from the nozzles
(Illustration 3).
► Re-attach the nozzles to the water
broom using thread seal (plumber's
tape) to prevent leaks (Illustration
4).
► Align the nozzles horizontally
(Illustration 5).
► Test the function of the water
broom, keeping hands and feet and
other parts of your body away from
the water jets (Illustration 6).
– Water Throughput: 3 GPM
– Maximum Pressure: 4200 PSI
– Maximum Water Temperature:
125 °F (52 °C)
Never exceed the maximum operating
pressure or temperature.
Observe all federal, state and local
disposal rules and regulations.
STIHL products must not be thrown in
the household trash or disposed of
except as outlined in these
instructions. Take the product,
accessories and packaging to an
approved disposal site for
environmentally friendly recycling.
Contact your STIHL servicing dealer
for the latest information on waste
disposal.
1Introduction
Because the water broom
sprays a powerful water
jet, special safety
precautions must be
observed to reduce the
risk of personal injury.
It is important that the
operator read, fully
understand and observe
the safety precautions
and warnings in these
instructions and the
instruction manual for the
pressure washer. Read
the instructions before
use and periodically
thereafter. Careless or
improper use may cause
serious or fatal injury.
Never loan your water
broom without the
instructions.
2 Safety Precautions
3 Intended Use
4 Connection to the
Spray Lance
5Operation
6 Maintenance and Care
7 Specifications
8Disposal

© ANDREAS STIHL AG & Co. KG 2016
q
www.stihl.com
0457 367 0031 A K16
0000-GXX-2632-A0
6
0000-GXX-2631-A0
5
0000-GXX-2629-A0
3
0000-GXX-2621-A0
2
1.
0000-GXX-2627-A0
2.
3.
1
0000-GXX-2630-A0
4
Water Broom
Balai à eau 4789 500 3901
CONSERVEZ CES INSTRUCTIONS !
2.1 Avertissements et
instructions
AVERTISSEMENT
￭ Pour réduire tout risque de blessure
aux yeux, toujours porter des
lunettes à l’épreuve des chocs et
conformes à la norme CSA Z94. Il
convient que les porteurs de verres
correcteurs (Rx) portent des
lunettes protectrices pouvant être
portées par-dessus les verres
correcteurs sans perturber la
correction prescrite ni l’ajustement
des lunettes protectrices.
￭ Gardez les spectateurs, notamment
les enfants et les animaux, hors de
la zone de travail. Ne laissez jamais
le nettoyeur à pression sans
surveillance pendant qu’il
fonctionne.
￭ Ne laissez jamais les mineurs
utiliser le nettoyeur à pression ou le
balai à eau.
￭ Ne vous penchez pas trop. Gardez
une bonne tenue sur pieds et un
bon équilibre à tout moment. Il faut
être particulièrement prudent sur un
sol glissant. N’utilisez jamais le
balai à eau en vous tenant sur une
échelle ou sur tout autre support
instable.
￭ Pour réduire le risque de sérieuses
lacérations et d’autres blessures
provoquées par l’injection de
liquide, arrêtez le nettoyeur à
pression, dépressurisez le système
et verrouillez la gâchette du pistolet
de pulvérisation avant de changer
de buse ou d’accessoire, y compris
le balai à eau.
￭ Pour réduire le risque de
lacérations et d’injection de liquides
sous la peau, n’orientez jamais le
jet vers vous-même, vers d’autres
personnes ou des animaux. Gardez
les mains, les pieds et les autres
parties du corps à distance des
buses du balai à eau pendant le
fonctionnement. Consultez
immédiatement un médecin si le jet
semble avoir pénétré sous la peau
suite à un accident. Ne le
considérez pas comme une simple
coupure.
￭ Le puissant jet d’eau en
provenance du balai à eau produit
des forces réactives sur l’outil de
pulvérisation dans une direction
opposée au sens de la pulvérisation
(rebond). Maintenez fermement le
pistolet de pulvérisation et la lance
pendant le travail afin de réduire le
risque de blessure pouvant résulter
d’une perte de contrôle.
￭ Pour garder la maîtrise du puissant
jet, travaillez toujours avec une
pression vers le bas suffisante pour
maintenir les roues du balai à eau
au sol. Gardez les buses de
pulvérisation dirigées vers le bas au
niveau de la surface en cours de
nettoyage.
￭ N’utilisez jamais votre balai à eau
s’il est endommagé, modifié, mal
réglé ou mal entretenu ou s’il n’est
pas assemblé entièrement ou de
manière sécurisée. Avant de
commencer le travail, assurez-vous
que les tuyaux, les raccords et les
coupleurs sont bien en place et bien
fixés et que tous les composants
sont en bon état de fonctionnement.
N’excédez jamais la pression ou la
température de fonctionnement
maximale.
￭ Pour réduire tout risque de perte de
contrôle et de blessure, n’utilisez
jamais le nettoyeur à pression avec
la gâchette du pistolet de
pulvérisation câblée en position
ouverte. N’apportez jamais une
quelconque modification aux
commandes du nettoyeur à
pression ou du balai à eau.
￭ Les nettoyeurs à pression et le balai
à eau STIHL sont conçus pour être
utilisés uniquement avec de l’eau
ou avec un détergent conçu
spécifiquement et homologué pour
une utilisation avec les nettoyeurs à
pression. Observez les instructions
du fabricant du détergent pour une
préparation et une dilution
correctes et aussi pour une
utilisation et une élimination en
toute sécurité.
￭ Pour réduire les risques d’incendie/
d’explosion pouvant entraîner des
blessures graves ou de sérieux
dommages, ne pulvérisez jamais de
liquides inflammables. N’aspirez
jamais de liquides contenant des
solvants ou des acides non dilués
(par exemple essence, mazout,
diluant pour peinture ou acétone).
Le brouillard pulvérisé est
hautement inflammable, explosible
et toxique.
AVIS
Pour réduire tout risque de
dommages matériels, commencez
par travailler avec une pression
réduite et augmentez-la en fonction
du besoin. Gardez le balai à eau en
mouvement pendant le travail et
veillez à ne pas endommager la
surface nettoyée.
Le balai à eau convient pour le
déblaiement et le nettoyage des
surfaces qui sont encombrées de
saletés et de débris.
Figure 1
► Arrêtez le nettoyeur à pression et
enfoncez la gâchette du pistolet
pour évacuer la pression dans le
système.
► Verrouillez la gâchette du pistolet.
► Tirez le manchon
d’accouplement (1) sur la lance de
pulvérisation aussi loin que
possible vers l’arrière et retenez-la
dans cette position.
► Poussez la lance sur le coupleur du
balai à eau (2), puis poussez le
manchon d’accouplement vers
l’avant aussi loin que possible (3).
► Tirez sur la lance pour vérifier
qu’elle est solidement fixée.
5.1 Utilisation
Figure 2
Gardez le balai à eau en mouvement
dès que la gâchette du pistolet de
pulvérisation est actionnée.
► Marchez lentement derrière le balai
à eau pendant le nettoyage.
Protégez l’accessoire contre le gel et
les conditions hivernales. Par temps
froid, purgez l’eau du balai à eau.
Les orifices de la buse sont
extrêmement petits et peuvent être
bouchés par des corps étrangers tels
que les saletés. Nettoyez
immédiatement les buses si elles sont
partiellement obstruées ou si le jet est
déformé.
► Arrêtez le nettoyeur à pression et
enfoncez la gâchette du pistolet
pour évacuer la pression dans le
système. Verrouillez la gâchette du
pistolet.
► Débranchez la lance de
pulvérisation du balai à eau.
► Utilisez une clé de 9/16” pour retirer
les buses du balai à eau.
► Rincez le coupleur à l’eau pour
détacher les particules et éliminer
d’éventuelles obstructions des
buses (Figure 3).
► Remontez les buses sur le balai à
eau en utilisant un joint à filets
(ruban en téflon) pour éviter les
fuites (Figure 4).
► Alignez les buses horizontalement
(Figure 5).
► Testez le fonctionnement du balai à
eau en tenant les mains, les pieds
et les autres parties du corps
éloignés des jets d’eau (Figure 6).
– Débit d’eau : 3 GPM
– Pression maximale : 4200 PSI
– Température d’eau maximale :
125 °F (52 °C)
N’excédez jamais la pression ou la
température de fonctionnement
maximale.
Respectez toutes les réglementations
fédérales, provinciales et locales en
matière de mise au rebut.
Les produits STIHL ne doivent pas
être jetés avec les ordures
ménagères ou mis au rebut
différemment des indications figurant
dans les présentes instructions.
Amenez le produit, les accessoires et
l’emballage à un centre d’élimination
approuvé pour le recyclage
respectueux de l’environnement.
Contactez votre détaillant STIHL pour
obtenir les informations les plus
récentes sur l’élimination des
déchets.
1Préface
Du fait que le balai à eau
pulvérise un puissant jet
d’eau, des précautions
particulières doivent être
observées pour réduire le
risque de blessures.
Il est important que
l’opérateur lise,
comprenne parfaitement
et observe les consignes
de sécurité et les
avertissements figurant
dans ces instructions
ainsi que dans le manuel
du nettoyeur à pression.
Lisez les instructions et
consultez-les ensuite
régulièrement. Une
utilisation imprudente ou
inadaptée peut entraîner
des blessures graves,
voire mortelles. Ne prêtez
jamais votre balai à eau
sans les instructions.
2 Consignes de sécurité
3 Utilisation prévue
4 Raccordement à la
lance de pulvérisation
5 Utilisation
6 Maintenance et
entretien
7 Spécifications
8 Élimination
