Stuv 16-h User manual

12-2013

Instruction

base Stûv 16-H

Instruction

base Stûv 16-H

Montageanleitung

Sockel Stûv 16-H de

Instructies

onderstel Stûv 16-H nl

Instruction

base Stûv 16-H fr

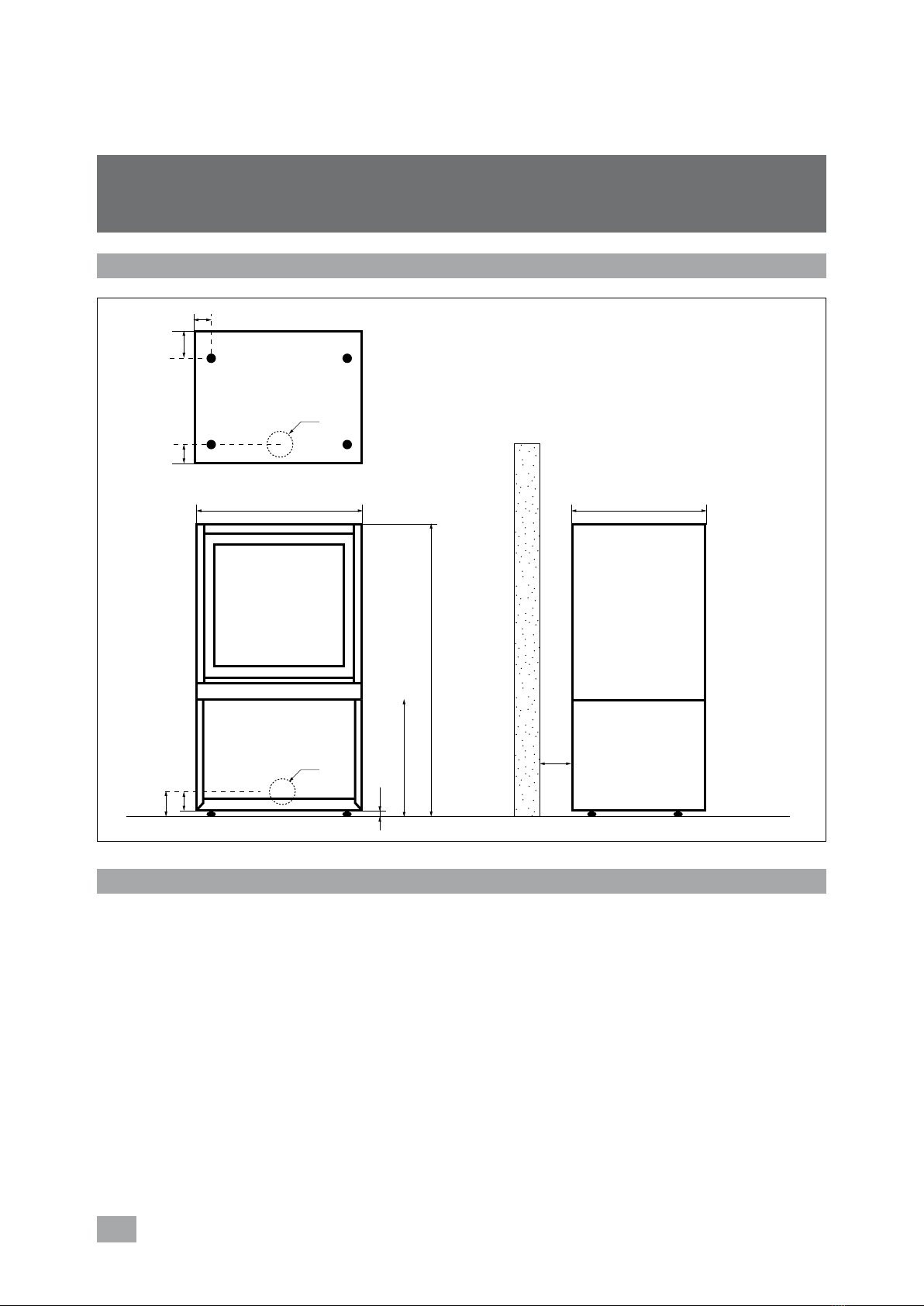

Dimensions

Lire les notices d'installation et

mode d'emploi avant l'installation et

l'utilisation proprement dite.

Cet accessoire (base) a été conçu

pour accueillir un Stûv 16-cube

uniquement.

La garantie ne couvre les

détériorations dûes au transport que si

elles sont signalées dans les 48 heures

de la livraison et qu'une réserve a été

émise lors de la réception.

PRÉSENTATION DU PRODUIT

1010

412

456

100

130

580 / 680 / 780

9366

L'installation du foyer lié à cet

accessoire, des matériaux qui

l'entourent doit être conforme à la

notice d'installation du Stûv 16-cube,

à tous les règlements (locaux et

nationaux) et à toutes les normes

(nationales et européennes).

Les bases sont compatibles avec les

16-cube à partir des numéros de série

suivants:

– 16/58-cube: à partir du n°90817

– 16/68-cube: à partir du n°95166

– 16/78-cube: à partir du n°81637

Cette base doit être installée avant

d'installer le foyer proprement dit.

L'installer de niveau à l'aide des pieds

réglables.

Rappel: il est préférable d'installer

le kit d'arrivée d'air extérieur avant

d'installer le foyer. Dans le cas

contraire, il faudra redémonter le

foyer.

Cet accessoire a été conçu pour

offrir un maximum de confort et de

sécurité.

Le plus grand soin a été apporté à sa

fabrication.

Si malgré cela vous constatiez

une anomalie, contactez votre

distributeur.

instruction - installation base Stûv 16-H - 0710

Recommandations

1010

412

456

100

130

580 / 680 / 780

9366

10 cm

10 8 7

2,5 3 5

ph 2

0,4 x 2,5

21 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

21 3 4 5 6 7 8 9 10 11

10 cm

10 8 7

2,5 3 5

ph 2

0,4 x 2,5

21 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

21 3 4 5 6 7 8 9 10 11

10 cm

10 8 7

2,5 3 5

ph 2

0,4 x 2,5

21 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

21 3 4 5 6 7 8 9 10 11

10 cm

10 8 7

2,5 3 5

ph 2

0,4 x 2,5

21 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19

21 3 4 5 6 7 8 9 10 11

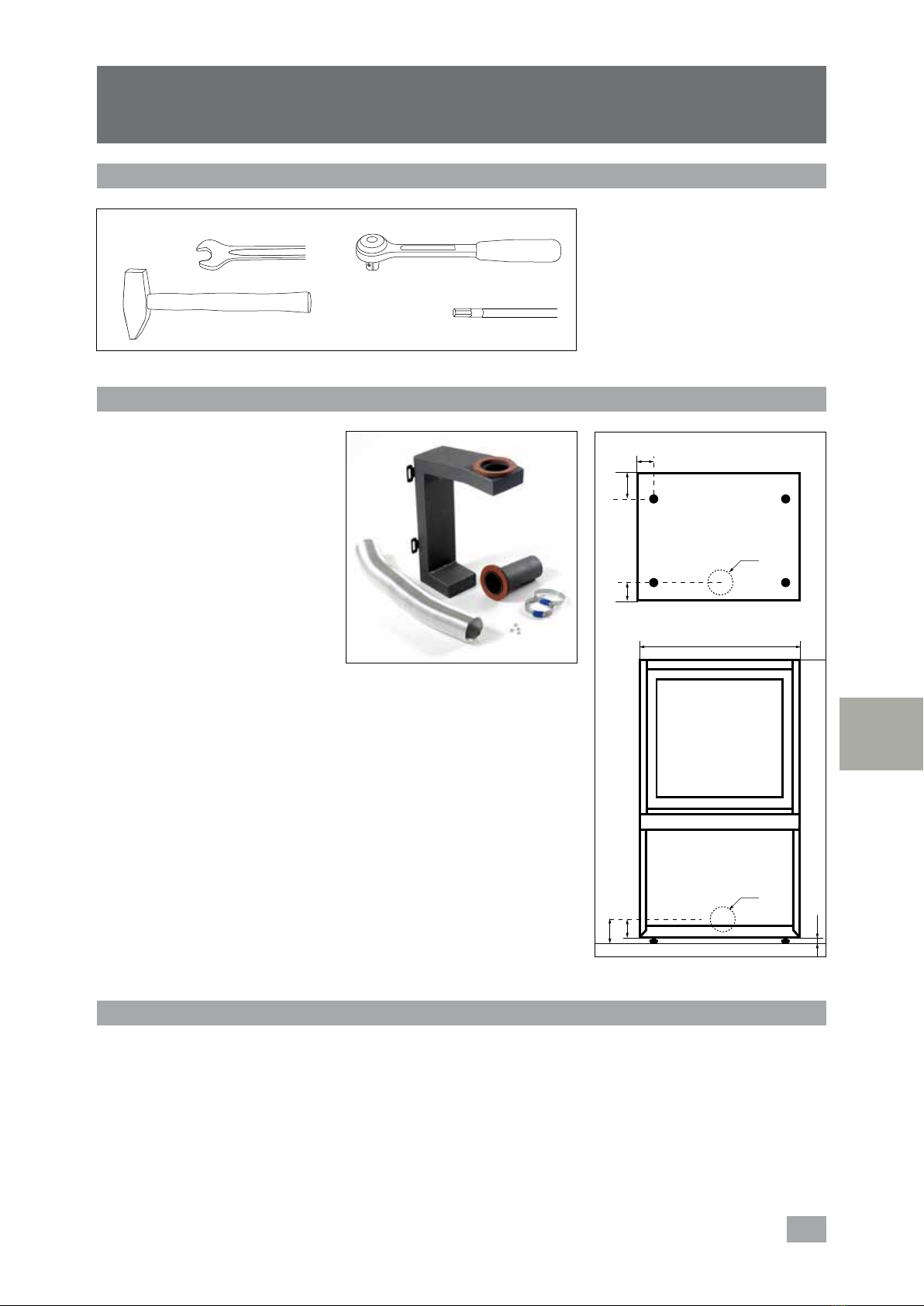

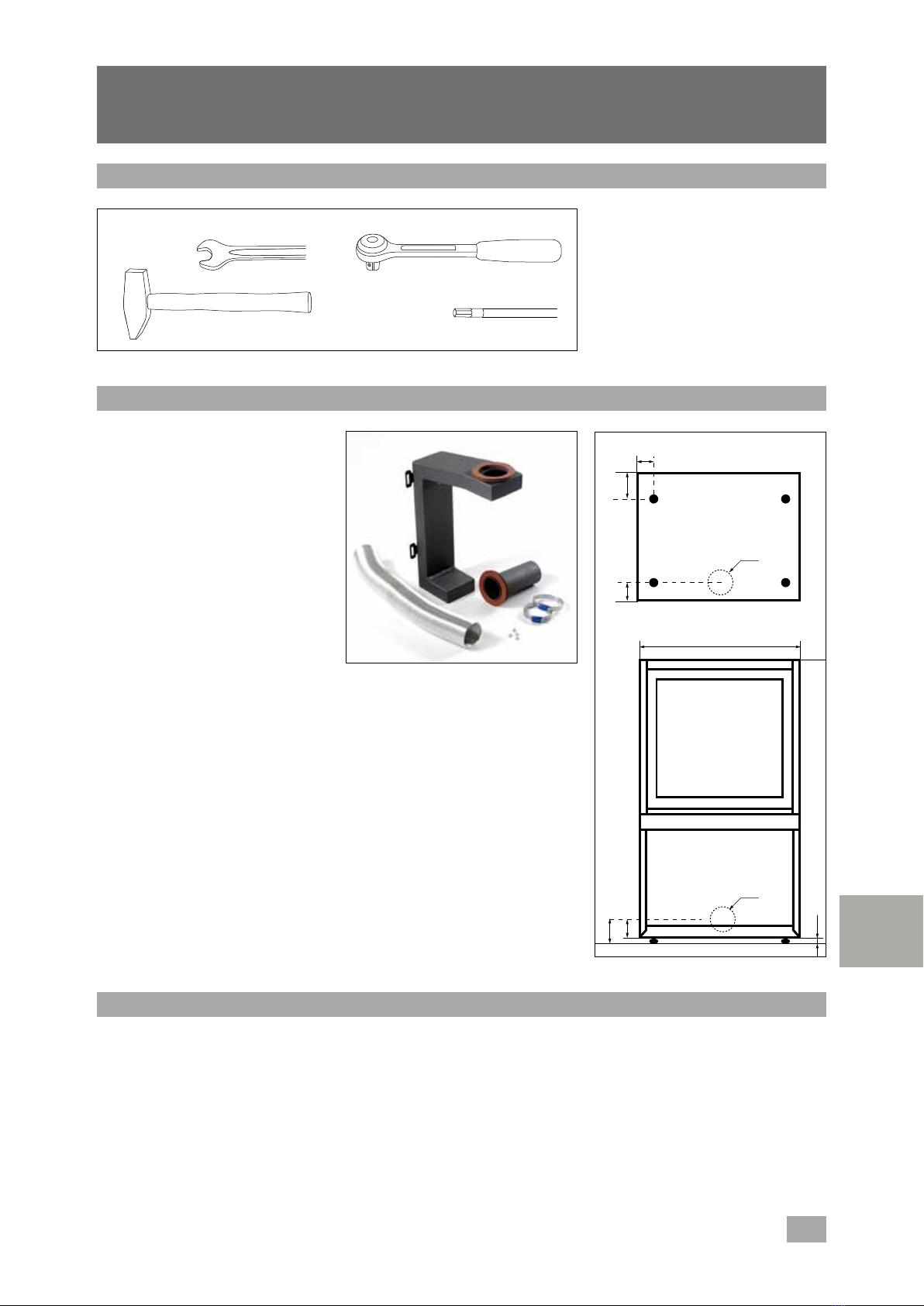

Arrivée d'air pour la combustion

Le foyer a besoin d'air pour la

combustion.

Lors de l'installation avec le kit

d'arrivée d'air extérieur [photo 1],

contrôler les axes de d'arrivée à l'aide

des cotes [schéma 2]. Le kit d'arrivée

d'air ne pourra pas être installé sans

redémonter le foyer.

Veiller à ne pas écraser le conduit lors

du montage.

PRÉPARATION DU CHANTIER

1 2

Capacité portante de la structure

S'assurer que la résistance du plancher

est suffisante pour supporter le foyer

et sa base; en cas de doute, consulter

un spécialiste.

7 & 13

Torx 10 & 20

Outils à prévoir

instruction - installation base Stûv 16-H - 0710

1 2

3 4

INSTALLATION

1 2

Attention!

La peinture de la base n'est pas cuite

au four; elle est donc relativement

fragile. Manipuler la base avec

précaution lors de son installation.

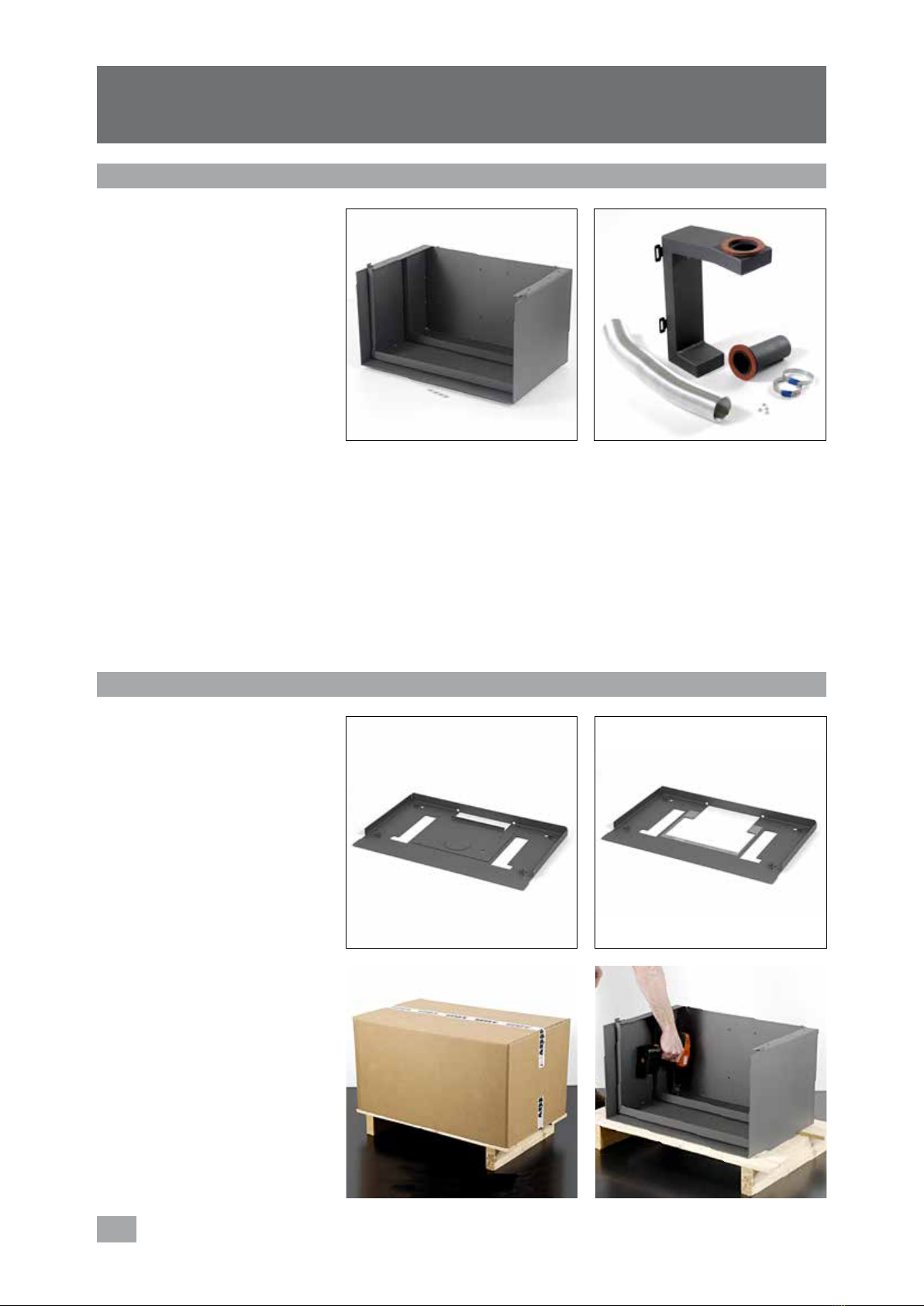

Vérification du contenu

– 1 base (pour 16/58: réf 13010012,

pour 16/68: réf 13010013, pour

16/78: réf 13010014)

– 4 vis M6x16 tête hexagonale

En option : arrivée d'air extérieur pour

base 16-cube:

– 1 canal d’arrivé d’air

– 1 buselot

– 1 flexible

– 2 colliers de serrage

– 4 écrous M4

Déballage

instruction - installation base Stûv 16-H - 0710

Préparation du socle de prépose

et de la base du Stûv 16-cube

Déballer le Stûv 16-cube (voir pages 8

& 9 notice d'installation du 16-cube).

Prendre le plateau de prépose et les 4

pieds réglables.

À l'aide d'une clé allen de 3 retirer

le bouchon d'arrivée d'air et les

trappes avant et arrière du plateau de

prépose [photos1 & 2]. Ces éléments

ne seront pas utiles dans cette

installation.

Retirer l'emballage de la base du Stûv

16-cube [photo 3].

À l'aide de la dévisseuse (embout

Tx20), dévisser la base de la palette

en bois [photo 4].

Installation

5 6

7 8

9 10

11 12

instruction - installation base Stûv 16-H - 0710

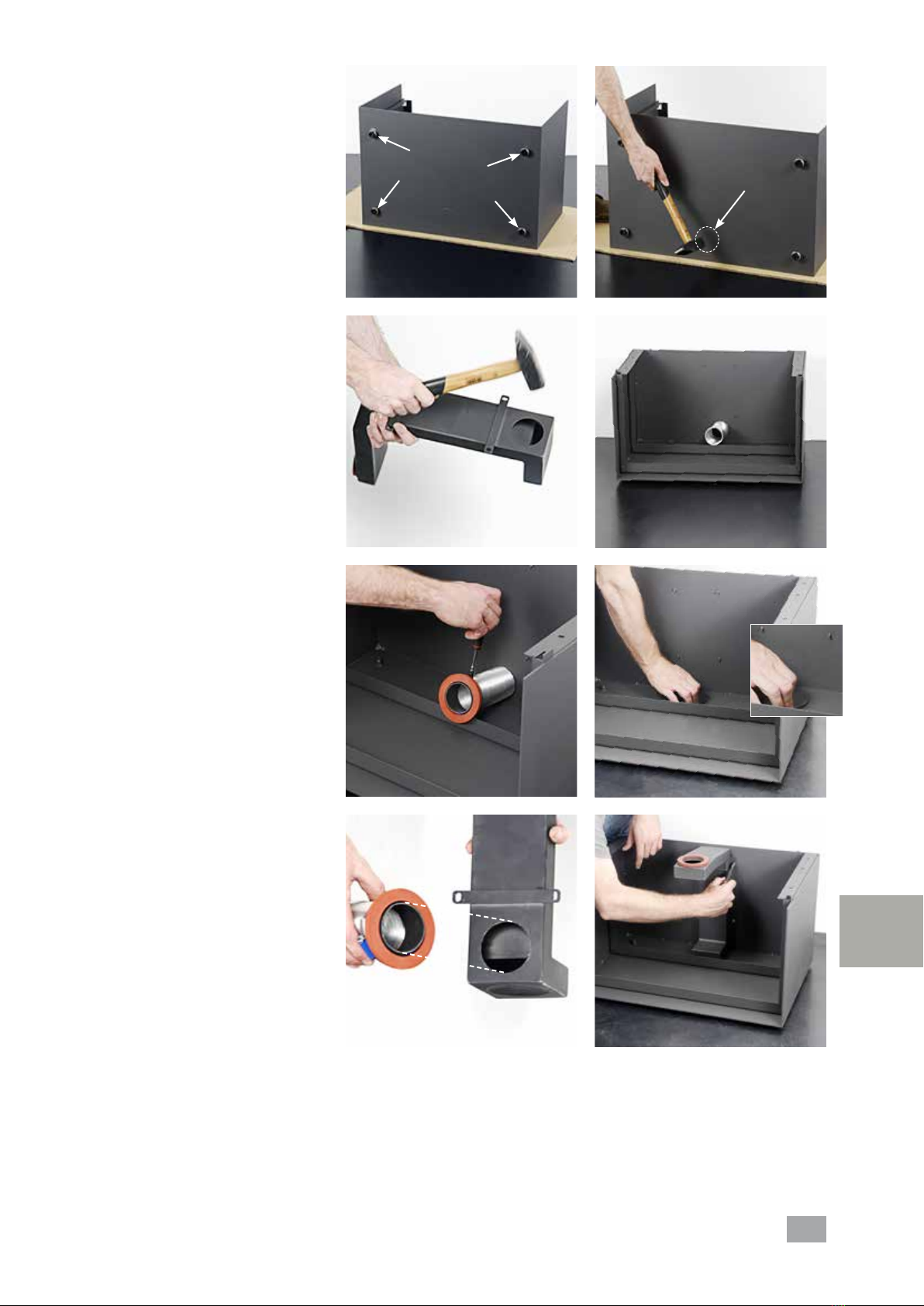

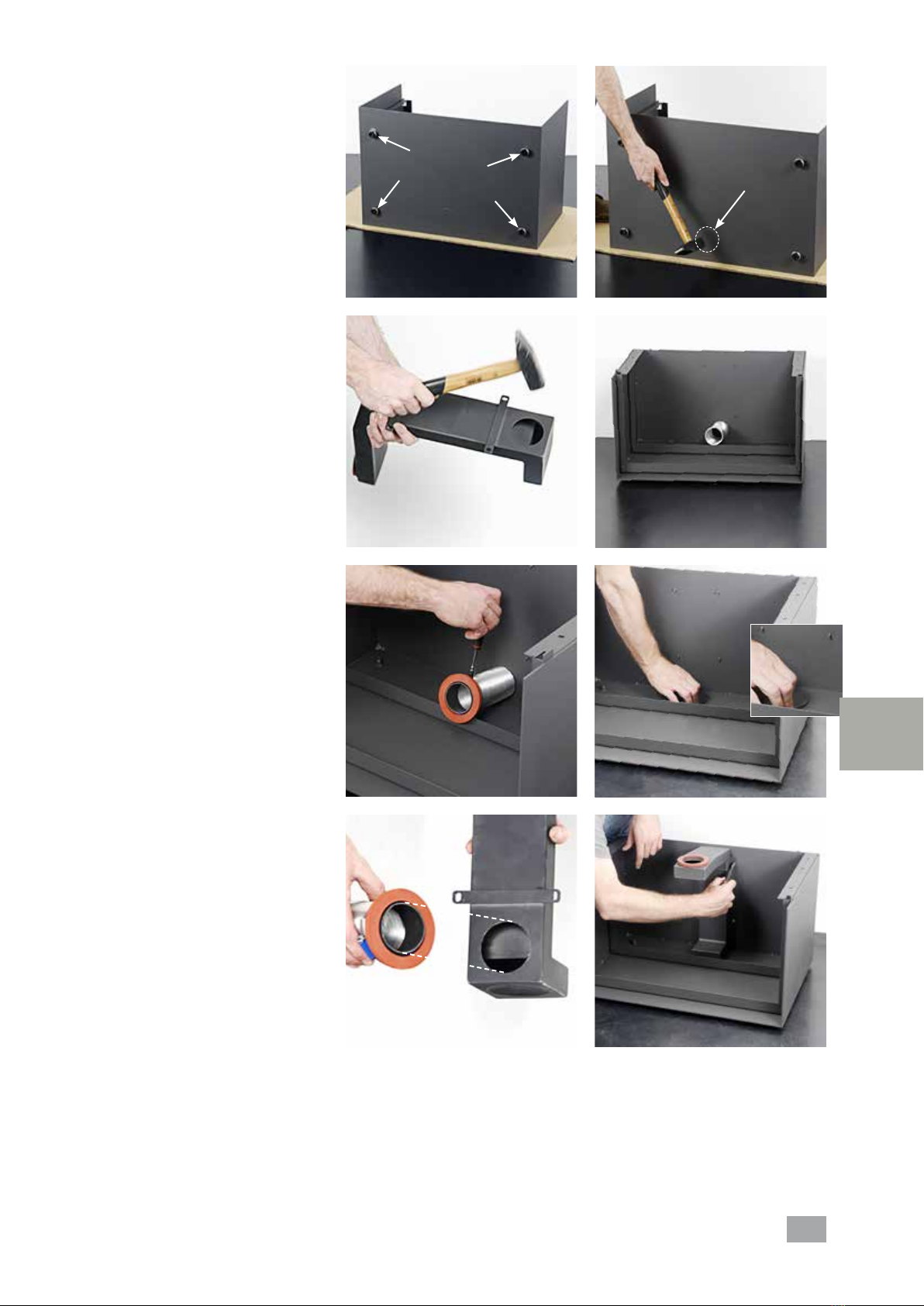

Placer une protection sur le sol et

basculer la base sur son dos et visser

à fond les 4 pieds réglables à la base

[photo 5].

Préparation du kit arrivée d'air

extérieur (en option)

À l'aide d'un marteau, faire sauter le

bouchon inférieur ou postérieur de la

base suivant la configuration désirée

[photo 6].

Effectuer de même pour le canal

d'arrivée d'air suivant la configuration

désirée [photo 7].

Positionner la base à son emplacement

définitif.

Passer le flexible d'arrivée d'air dans

l'orifice de la base [photo 8].

Glisser le collier de serrage autour

du flexible. Insérer le buselot dans

le flexible jusqu'à butée. À l'aide

de la clé de 7, visser le collier pour

solidariser l'ensemble [photo 9].

Dans le cas d'une arrivée d'air par

l'arrière, récupérer le bouchon retiré

de la base en point [6] et le déposer

sur la prédécoupe du fond de la base

(entre le canal et la base). Ce bouchon

sert alors d'entretoise [photo 10].

Amener le canal d'arrivée d'air à son

emplacement. Veiller à bien insérer

l'extrémité du buselot qui vient

épouser le canal [photo 11].

À l'aide des 4 écrous M4, fixer le canal

[photo 12].

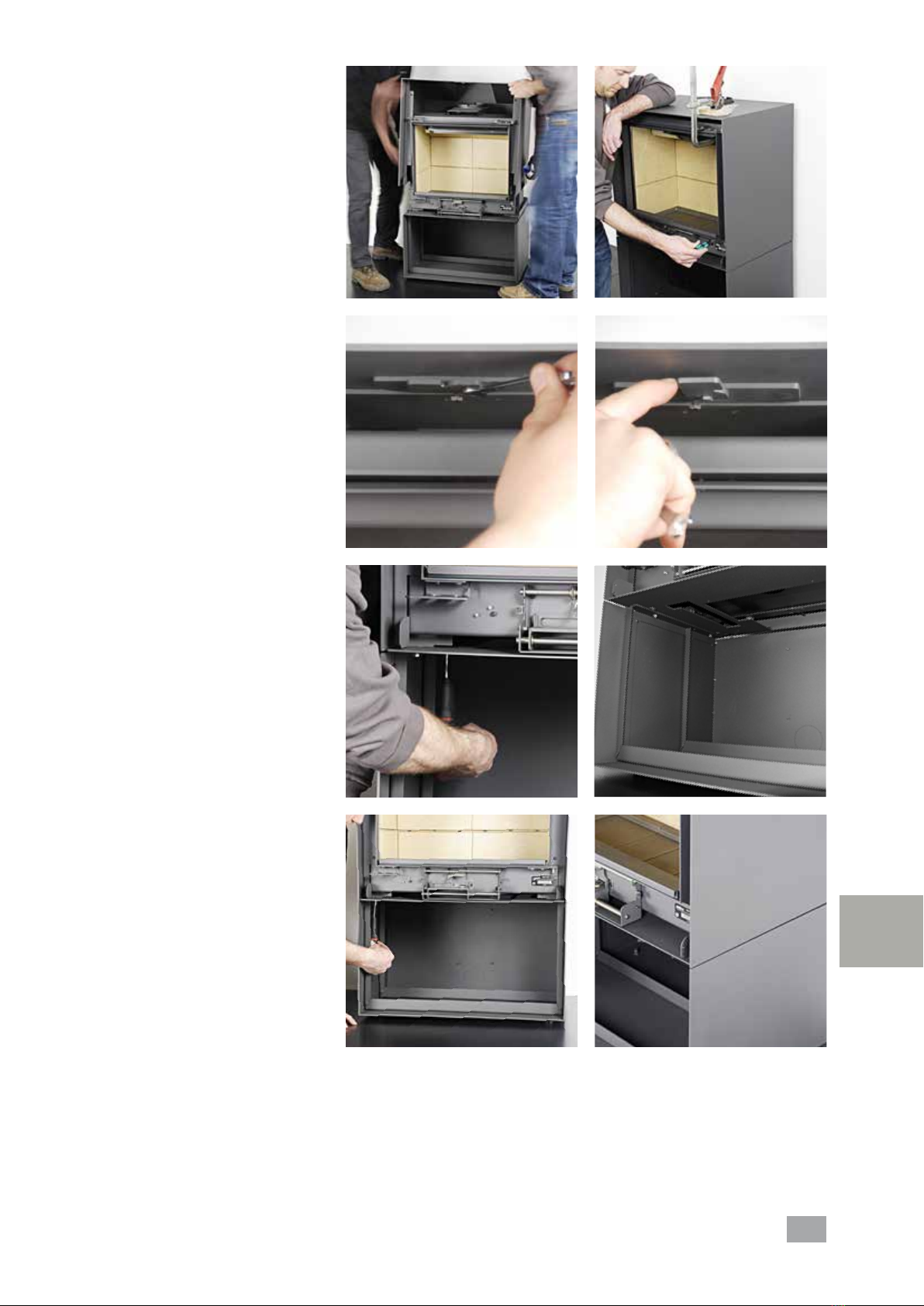

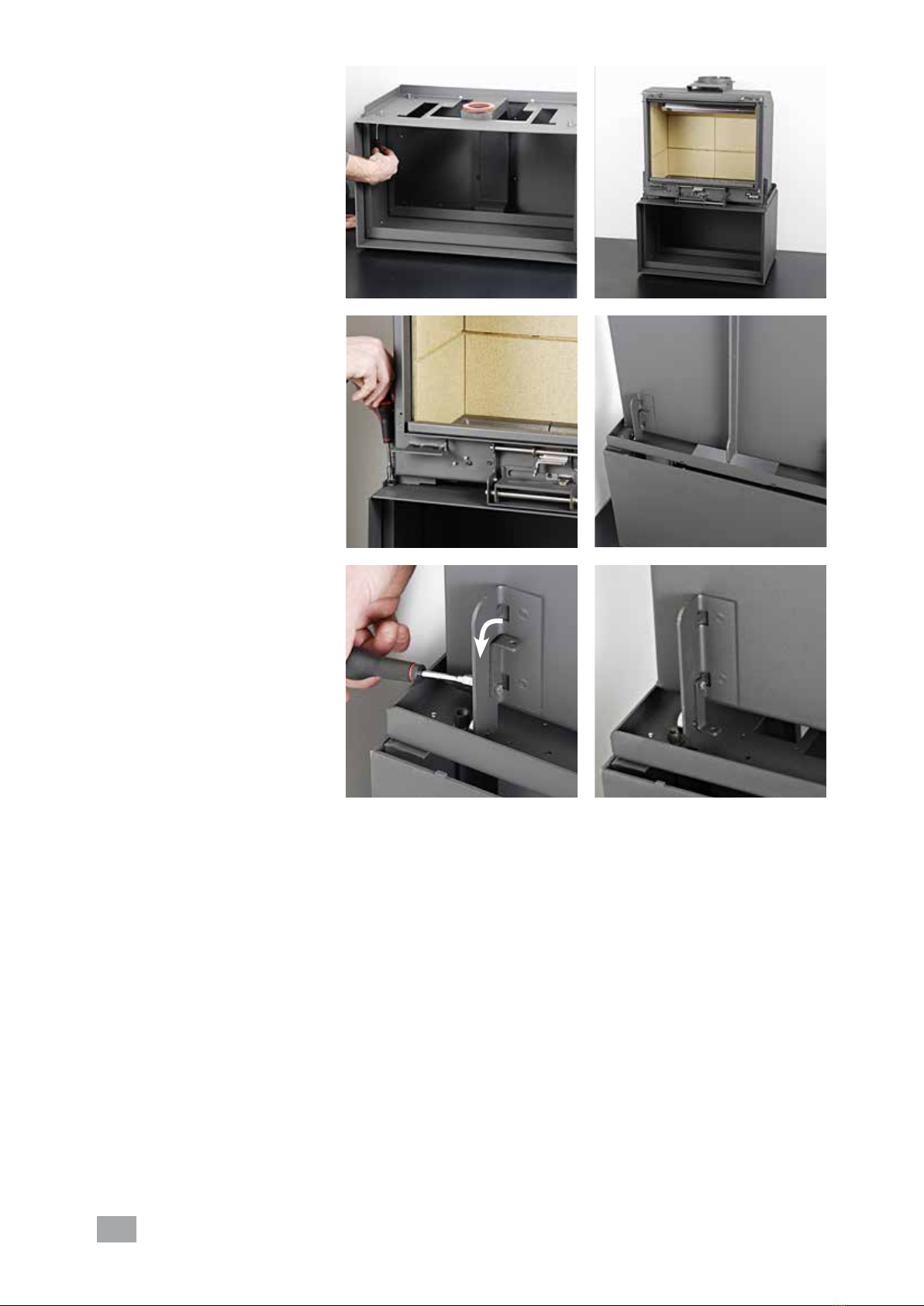

Si ce n'est encore fait, poser la base

sur ses pieds. La positionner à son

emplacement définitif. Controler la

distance de sécurité par rapport aux

matériaux combustible. Se référer à la

notice d'installation du Stûv 16-cube.
