SUHNER ABRASIVE LWE 10-TOP Technical manual

Dossier technique
traDuction Du «original-BetrieBsanleitung»
technical Document
translations of the «original-BetrieBsanleitung»
manuale tecnico
traDuzione Delle «original-BetrieBsanleitung»
Documentación técnica
traDucción Del «original-BetrieBsanleitung»
manual De instruções
traDução Do «original-BetrieBsanleitung»
English
Français
PortugúEs
EsPañol
italiano
original-BetrieBsanleitung
DEutsch
LWE 10-TOP

1. Notes on safety
1.1 General notes on safety
1.2 Use of the machine for pur-
poses for which it is intended
1.3 Incorrect use
1.4 EC declaration of conformity
1.5 Symbol legend
3. Handling / Operation
3.1 Protection devices
3.2 Tools
3.3 Working instructions
4. Service / Maintenance
4.1 Preventive maintenance
4.2 Maintenance and wearing
parts
2. Commissioning
2.1 Prior to taking the machine
into service
2.2 Taking the machine into ser-
vice
2.3 Rating data
2.4 Operating conditions
2. Mise en service
2.1 Avant la mise en service
2.2 Mise en service
2.3 Performances
2.4 Conditions d’exploitation
1. Indications relatives à la
sécurité
1.1 Indications générales de
sécurité
1.2 Utilisation conforme à la desti-
nation
1.3 Utilisation contraire à la desti-
nation
1.4 Déclaration de conformité CE
1.5 Glossaire des symboles
3. Utilisation / Exploitation
3.1 Dispositifs de protection
3.2 Outils
3.3 Indications de trava
4. Maintenance / Entretien
4.1 Maintenance préventive
4.2 Pièces de maintenance et
d’usure
4. Instandhaltung /Wartung
4.1 Vorbeugende Instandhaltung
4.2 Wartungs- und Verschleissteile
3. Handhabung / Betrieb
3.1 Schutzvorrichtungen
3.2 Werkzeuge
3.3 Arbeitshinweise
1. Sicherheitshinweise
1.1 Allgemeine sicherheitstech-
nische Hinweise
1.2 Bestimmungsgemässe Ver-
wendung
1.3 Nicht bestimmungsgemässe
Verwendung
1.4 EG-Konformitätserklärung
(Original)
1.5 Symbolerklärung
2. Inbetriebnahme
2.1 Vor der Inbetriebnahme
2.2 Inbetriebnahme
2.3 Leistungsdaten
2.4 Betriebsbedingungen
Inhaltsverzeichnis Table des matières Contents
Inhaltsverzeichnis Table des matières Contents
Inhaltsverzeichnis Table des matières Contents
Inhaltsverzeichnis Table des matières Contents
DE FR GB
2

3. Utilização / Operação
3.1 Dispositivos de protecção
3.2 Ferramtentas
3.3 Indicações para o trabalho
4. Serviço / Manutenção
4.1 Manutenção preventiva
4.2 Peças sobresselentes e de
consumo
1. Indicações sobre seguran-
ça
1.1 Indicações gerais sobre a
técnica de segurança
1.2 Utilização correcta para os
fins previstos
1.3 Utilização incorrecta para os
fins previstos
1.4 Declaração CE de Conformi-
dade
1.5 Símbolos utilizados
2. Arranque inicial
2.1 Antes do arranque inicial
2.2 Arranque inicial
2.3 Características técnicas
2.4 Condições de operação
1. Indicaciones relativas a
seguridad
1.1 Indicaciones generales relati-
vas a seguridad
1.2 Uso conforme al previsto
1.3 Uso no conforme al previsto
1.4 Declaración de conformidad
CE
1.5 Explicación de los símbolos
utilizados
3. Manejo / Operación
3.1 Dispositivos de proteción
3.2 Útiles
3.3 Instrucciones de trabajo
4. Mantenimiento / Entreteni-
miento
4.1 Mantenimiento preventivo
4.2 Piezas para mantenimiento y
sujetas a desgaste
2. Puesta en servicio
2.1 Antes de la puesta en servicio
2.2 Puesta en servicio
2.3 Prestationes
2.4 Condiciones de uso
1. Prescrizioni di sicurezza
1.1 Informazioni generali sulla
sicurezza
1.2 Impiego conforme alle prescri-
zioni
1.3 Impiego non conforme
1.4 Dichiarazione di conformità
CE
1.5 Legenda dei simboli
3. Manipolazione / Impiego
3.1 Dispositivi di protezione
3.2 Utensili
3.3 Modalità di lavaro
4. Servizio / Manutenzione
4.1 Manutenzione preventiva
4.2 Pezzi di ricambio e di manu-
tenzione
2. Messa in servizio
2.1 Prima della messa in servizio
2.2 Messa in servizio
2.3 Dati sulle prestazioni
2.4 Condizioni di impiego
Indice Índice Índice
Indice Índice Índice
Indice Índice Índice
Indice Índice Índice
3
ESIT PT

1.1 General notes on
safety
This operation manual is appli-
cable for the machine LWE 10-
TOP.
The machine may only be han-
dled by personnel who are qual-
ified.
1.2 Use of the machine for
purposes for which it
is intended
The machine ist intended for the
cutting, grinding and brushing
of metal and stone materials.
The machine is intended exclu-
sively for 2-hand working oper-
attions.
1.3 Incorrect use
All uses other than those de-
scribed under section 1.2 are
regarded as incorrect use and
are therefore not admissible.
1.4 EC declaration of con-
formity
Otto Suhner GmbH of Trot-
täcker 50, D-79701 Bad Säck-
ingen, hereby declares under
sole responsibility that the prod-
uct with the serial or batch no.
(see reverse side) complies with
the requirements under the Di-
rective 2006/42/EG. Applied
1.1 Indications générales
de sécurité
Ce dossier technique est valable
pour la machine LWE 10-TOP.
Seul le personnel qualifié peut
opérer sur la machine.
1.2 Utilisation conforme à
la destination
La machine est destinée à la
séparation, à meuler, et au bros-
sage de métaux et de pierre.
La machine est prévue exclu-
sivement pour une utilisation à
deux mains.
1.3 Utilisation contraire à
la destination
Toutes les applications autres
que celles décrites au point 1.2
sont à considérer comme con-
traires à la destination et ne sont
donc pas admissibles.
1.4 Déclaration de confor-
mité CE
Otto Suhner GmbH, Trottäcker
50, D-79701 Bad Säckingen
déclare par la présente, sous
sa seule responsabilité, que le
produit portant le numéro de
série ou de lot (voir verso) est
conforme aux exigences des
directives 2006/42/EG. Normes
1.1 Allgemeine sicher-
heitstechnische Hin-
weise
Diese Betriebsanleitung gilt für
die Maschine LWE 10-TOP.
Nur qualifiziertes Personal darf
die Maschine handhaben.
1.2 Bestimmungsgemässe
Verwendung
Die Maschine ist bestimmt zum
Trennen, Schleifen und Bürsten
von Metall- und Steinwerk-
stoffen.
Die Maschine ist ausschliesslich
für die 2-Hand-Anwendung vor-
gesehen.
1.3 Nicht bestimmungsge-
mässe Verwendung
Alle andern als die unter Pkt. 1.2
beschriebenen Verwendungen
gelten als nicht bestimmungs-
gemässe Verwendung und sind
deshalb nicht zulässig.
1.4 EG-Konformitätserklä-
rung (Original)
Otto Suhner GmbH, Trottäcker
50, D-79701 Bad Säckingen er-
klärt hiermit in alleiniger Verant-
wortung, dass das Produkt mit
der Serien- oder Chargen-Nr.
(siehe Rückseite) den Anforde-
rungen der Richtlinie 2006/42/
EG entspricht. Angewandte
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation
2. Inbetriebnahme 2. Mise en service 2. Commissioning
4
DE FR GB
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety

1.1 Indicações gerais sob-
re a técnica de segu-
rança
Este Manual de Instruções é
válido para a seguinte máquina
LWE 10 -TO P.
Só pessoal qualificado deverá
utilizá-la.
1.2 Utilização correcta
para os fins previstos
Esta máquina destina-se a ser
utilizada para cortar, lixar e re-
barbar materiais metálicos ou
pedra.
A máquina foi exclusivamente
concebida para ser utilizada
com ambas as mãos.
1.3 Utilização incorrecta
Qualquer outra utilização dife-
rente das descritas no ponto
1.2, será considerada como
não apropriada e não será, por-
tanto, permitida.
1.4 Declaração CE de
Conformidade
Otto Suhner GmbH, Trottäcker
50, D-79701 Bad Säckingen
declara, pela presente, sob sua
exclusiva responsabilidade, que
o produto com os números de
série e de lote indicados (no ver-
so), cumpre os requisitos das
directivas europeias 2006/42/
1.1 Indicaciones genera-
les relativas a seguri-
dad
La presente documentación
técnica es válida para la sigu-
iente máquina LWE 10-TOP.
La máquina debe ser manejada
únicamente por personal cuali-
ficad.
1.2 Uso conforme al previ-
sto
Esta máquina se destina a ser
utilizada para cortar, rectificar y
cepillar materiales metálicos o
piedra.
La máquina está prevista exclu-
sivamente para manejarla con
las dos manos.
1.3 Uso no conforme al
previsto
Todo uso distinto a lo descrito
en el punto 1.2 se considera no
conforme al previsto, por lo que
no está permitido.
1.4 Declaración de confor-
midad CE
Otto Suhner GmbH, Trottäcker
50, D-79701 Bad Säckingen
declara bajo su única respon-
sabilidad que el producto con el
Nº de serie o Nº de lote (véase
la parte posterior) se halla en
conformidad con la Directiva
2006/42/EG. Normas técnicas
1.1 Informazioni generali
sulla sicurezza
Questo manuale tecnico si ri-
ferisce alle macchina LWE 10-
TOP.
È autorizzato a manipolare la
macchina esclusivamente per-
sonale qualificato.
1.2 Impiego conforme
della macchina
La macchina è destinata al ta-
glio, alla levigare ed alla spaz-
zolatura di materiali metallici e
pietra naturale.
La macchina è concepita per un
uso esclusivo a due mani.
1.3 Impiego non conforme
della macchina
Tutti gli ulteriori impieghi, non
indicati al precedente punto 1.2
sono da considerare come non
conformi alle prescrizioni e sono
pertanto vietati.
1.4 Dichiarazione di con-
formità CE
Con la presente, la Otto Suhner
GmbH, Trottäcker 50, D-79701
Bad Säckingen dichiara sotto la
propria esclusiva responsabilità
che il prodotto contrassegna-
to con il numero di serie o con
il numero di lotto (vedi retro) è
conforme alle specifiche delle
5
ESIT PT
1. Prescrizioni di sicurezza 1. Indicaciones relativas a se-
guridad
1. Indicações sobre segurança
2. Messa in servizio 2. Puesta en servicio 2. Arranque inicial
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização / Operação
4. Servizio / manutenzione 4. Mantenimiento / entreteni-
miento
4. Serviço / Manutenção
1. Prescrizioni di sicurezza 1. Indicaciones relativas a se-
guridad
1. Indicações sobre segurança

standards: EN ISO 12100, EN
ISO 11148. Document Agent: M.
Voyame
D-Bad Säckingen, 08/2017
M. Voyame
Division manager
1.5 Symbol legend
Attention!
Make sure to read!
This information is very impor-
tant for ensuring correct opera-
tion of the product. Failure to ob-
serve this information can result
in a defect.
Note on safety / Hazard
This information serves to
achieve safe operation. Fail-
ure to observe this information
may compromise the operator‘s
safety.
Information
This information serrves for a
good understanding of the op-
eration of the product, thereby
permitting full exploitation of
the operational potential of the
product.
Technical Document
Read the technical document
prior to commissioning.
Safety glasses and ear protec-
tion.
Wear safety glasses and ear
protection.
appliquées : EN ISO 12100, EN
ISO 11148. Fondé de pouvoir :
M. Voyame
D-Bad Säckingen, 08/2017
M. Voyame
Chef de division
1.5 Glossaire des sym-
boles
Attention !
A lire impérativement !
Cette information est très impor-
tante pour la garantie de fonc-
tionnement du produit. La non
observation peut entraîner une
défectuosité.
Indication relative à la sécurité /
Danger
Cette information sert à permet-
tre une utilisation sûre. En cas
de non observation, la sécurité
de l’utilisateur n’est pas garan-
tie.
Information
Cette information sert à la com-
préhension du fonctionnement
du produit. Par cela, la pleine
capacité de fonctionnement du
produit pourra être exploitée.
Dossier technique
Lire le dossier technique avant
la mise en service.
Lunettes de protection et pro-
tection de l’ouïe.
Porter des lunettes de protec-
tion et une protection de l’ouïe.
Normen: EN ISO 12100, EN ISO
11148. Dokumentbevollmäch-
tigter: M. Voyame
D-Bad Säckingen, 08/2017
M. Voyame
Divisionsleiter
1.5 Symbolerklärung
Achtung!
Unbedingt lesen!
Diese Information ist sehr wich-
tig für die Funktionsgewährlei-
stung des Produktes. Bei Nicht-
beachten kann ein Defekt die
Folge sein.
Sicherheitshinweis / Gefahr
Diese Information dient zum
Erlangen eines sicheren Be-
triebes. Bei Nichtbeachten ist
die Sicherheit für den Bediener
nicht gewährleistet.
Information
Diese Information dient zum
guten Verständnis der Funktion
des Produktes. Dadurch lässt
sich die volle Leistungsfähigkeit
des Produktes ausschöpfen.
Betriebsanleitung
Vor Inbetriebnahme des Pro-
duktes Betriebsanleitung lesen.
Schutzbrille und Gehörschutz
Schutzbrille und Gehörschutz
tragen.
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation
2. Inbetriebnahme 2. Mise en service 2. Commissioning
6
DE FR GB
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety

EG. Normas aplicadas: EN ISO
12100, EN ISO 11148. Subscritor
do documento: M. Voyame
D-Bad Säckingen, 08/2017
M. Voyame
Gerente da Divisão
1.5 Símbolos utilizados
Atenção!
A ler impreterivelmente!
Esta informação é extrema-
mente importante para a garan-
tia de funcionamento do produ-
to. A sua não observância pode
ocasionar uma avaria.
Indicações relativas à Seguran-
ça / Perigo
Esta informação serve para al-
cançar uma operação segura.
A sua não observância pode
comprometer a segurança do
operador.
Informação
Esta informação permite a boa
compreensão do funcionamen-
to do produto de modo a que
se possa explorar à sua plena
capacidade de funcionamento.
Manual de Instruções
Ler o manual de Instruções
antes de proceder ao arranque
inicial.
Protecção visual e acústica
Usar óculos e dispositivos de
protecção acústica.
armonizadas: EN ISO 12100,
EN ISO 11148. Representante
autorizado: M. Voyame
D-Bad Säckingen, 08/2017
M. Voyame
Director de División
1.5 Explicación de los
símbolos utilizados
¡Atención!
¡Léase imprescindiblemente!
Esta información es muy impor-
tante para garantizar el funcio-
namiento del producto. Si no se
tiene en cuenta se pueden pro-
ducir defectos o averías.
Indicación relativa a la seguri-
dad / Peligro
Esta información es muy impor-
tante para garantizar un uso se-
guro del producto. Si se ignora,
no está garantizada la seguri-
dad del usuario.
Información
Esta información sirve para
comprender el funcionamiento
del producto. Ello permite apro-
vechar al máximo sus presta-
ciones.
Documentación técnica
Leer la documentación técnica
antes de poner en servicio el
producto.
Protección visual y acústica
Usar gafas y protección acústi-
ca.
direttive 2006/42/EG. Norme
applicate: EN ISO 12100, EN
ISO 11148. Responsabile della
documentazione: M. Voyame
D-Bad Säckingen, 08/2017
M. Voyame
Presidente di divisione
1.5 Legenda dei simboli
Attenzione!
Da leggere assolutamente!
Questa informazione è molto
importante per il mantenimento
della funzionalità del prodotto.
In caso di non osservanza pos-
sono prodursi dei difetti.
Indicazione relativa alla sicurez-
za / pericolo
Questa informazione serve al
raggiungimento di un esercizio
sicuro. In caso di inosservanza,
la sicurezza dell‘utilizzatore non
è garantita.
Informazione
Questa informazione serve ad
una corretta comprensione del-
le funzioni del prodotto. In que-
sto modo è possibile sfruttare
pienamente le potenzialità del
prodotto.
Manuale tecnico
Prima della messa in funzione
del prodotto, leggere il manuale
tecnico.
Occhiali di protezione e protezi-
one dell‘udito
Portare gli occhiali di protezione
e la protezione dell‘udito
7
ESIT PT
1. Prescrizioni di sicurezza 1. Indicaciones relativas a se-
guridad
1. Indicações sobre segurança
2. Messa in servizio 2. Puesta en servicio 2. Arranque inicial
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização / Operação
4. Servizio / manutenzione 4. Mantenimiento / entreteni-
miento
4. Serviço / Manutenção
1. Prescrizioni di sicurezza 1. Indicaciones relativas a se-
guridad
1. Indicações sobre segurança

Compressed air
Before any work is carried out
on the machine disconnect the
compressed air supply.
2.1 Prior to taking the ma-
chine into service
Oiled compressed air is recom-
mended (see also air quality un-
der section 2.3).
Observe national regulations.

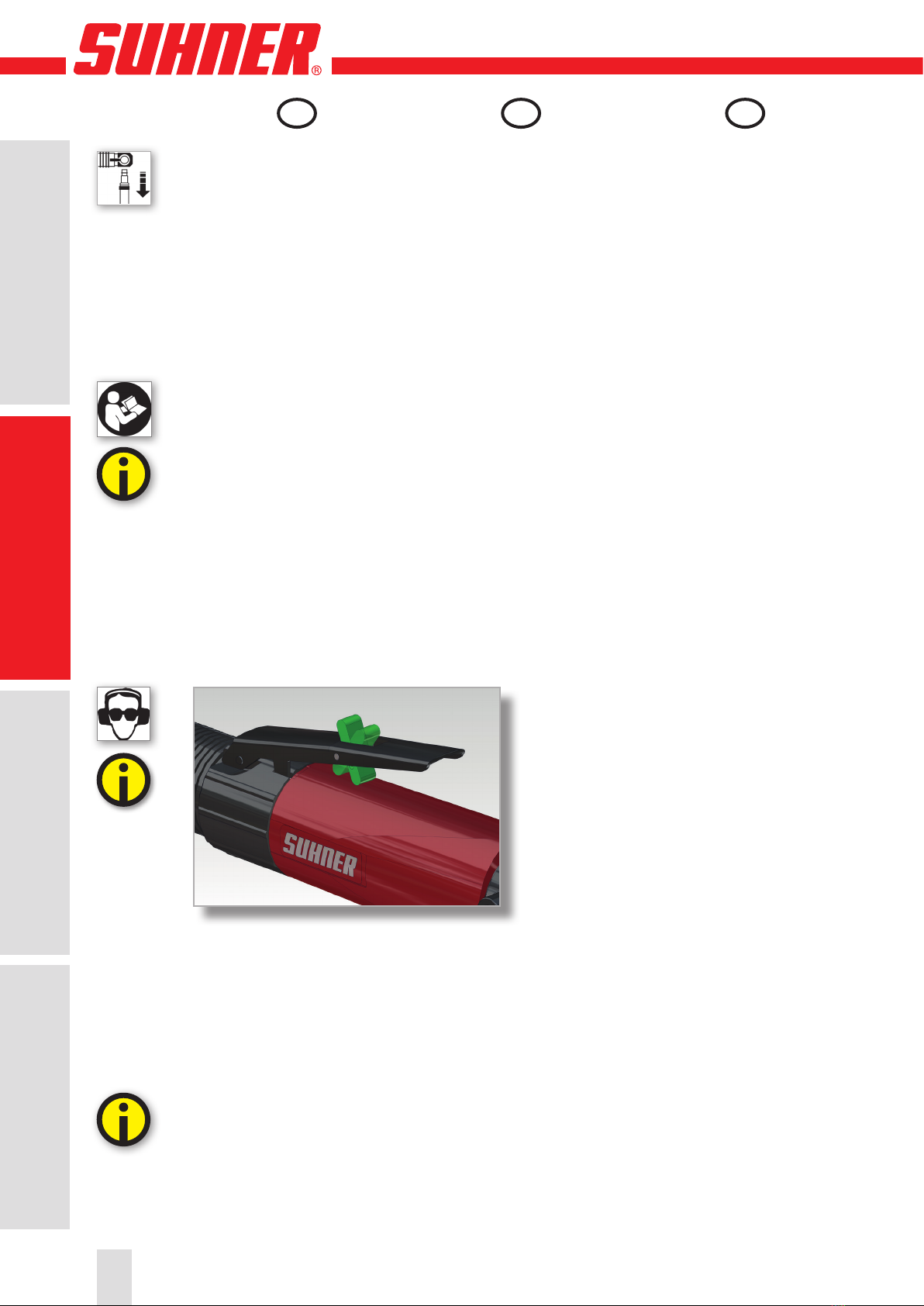

2.2 Taking the machine
into service
2.2.1 Turn on
Tilt lock forward and press lever on
plastic sleeve
2.2.2 Turn off
Releasing the lever switches the
machine OFF.
Alimenttion en air comprimé
Avant chaque utilisation
de la machine interrompre
l‘alimentation en air comprimé.
2.1 Avant la mise en ser-
vice
Air comprimé huilé est recom-
mandé (voir également qualité
de l’air au point 2.3).
Respecter les prescriptions
spécifiques au pays.
2.2 Mise en service
2.2.1 Enclenchement
Faire basculer le dispositif de ver-
rouillage vers l’avant et appuyez le
levier sur l’enveloppe en plastique
2.2.2 Déclenchement
La machine s’arrête quand on
relâche le levier.
Druckluftversorgung
Vor jedem Arbeiten an der Ma-
schine Druckluftversorgung un-
terbrechen.
2.1 Vor der Inbetriebnah-
me
Geölte Druckluft wird empfohlen
(siehe auch Luftqualität unter
Pkt. 2.3).
Länderspezifische Vorschriften
sind zu beachten.
2.2 Inbetriebnahme
2.2.1 Einschalten
Sperre nach vorne kippen und Hebel
auf Kunststoffhülle drücken
2.2.2 Ausschalten
Durch Loslassen des Hebels
stellt die Maschine ab.
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation
2. Inbetriebnahme 2. Mise en service 2. Commissioning
8
DE FR GB
2. Inbetriebnahme 2. Mise en service 2. Commissioning

Alimentação de ar comprimido
Antes de qualiquer trabalho a
executar na máquina, cortar a
alimentação de ar comprimido.
2.1 Antes do arranque
inicial
Recomenda ar comprimido lu-
brificado (ver também a quali-
dade do ar no Ponto 2.3).
Respeitar as normas nacionais
e locais.
2.2 Arranque inicial
2.2.1 Ligar à corrente
Inclinar o bloqueio para a frente e
premir a alavanca no invólucro de
plástico
2.2.2 Desligar da corrente
Através da libertação da alavan-
ca, a máquina pára.
Suministro de aire comprimido
Antes de ejecutar cualquier tra-
bajo en la máquina, interrumpir
el suministro de aire comprimi-
do.
2.1 Antes de la puesta en
servicio
Se recomienda aire comprimido
lubricado (ver también la cali-
dad del aire en el Punto 2.3).
Observar las disposiciones le-
gales específicas del país.
2.2 Puesta en servicio
2.2.1 Conectar
El bloqueo se debe inclinar hacia
delante y presionar la palanca contra
la cubierta de plástico
2.2.2 Desconectar
Soltando la palanca se detiene
la máquina.
Alimentazione dell‘aria com-
pressa
Prima di ogni lavoro sulla mac-
china, deve essere interrotta
l‘alimentazione d‘aria compressa
2.1 Prima della messa in
funzione
ISi raccomanda aria compres-
sa oleosa (vedi anche qualità
dell‘aria al seguente punto 2.3).
Sono da osservare le prescri-
zioni specifiche per le diverse
nazioni.
2.2 Messa in funzione
2.2.1 Accesione
Ribaltare in avanti il bloccaggio e
premere la leva contro la guaina in
plastica
2.2.2 Spegnimento
Rilasciando la leva la macchina
si spegne.
9
ESIT PT
1. Prescrizioni di sicurezza 1. Indicaciones relativas a se-
guridad
1. Indicações sobre segurança
2. Messa in servizio 2. Puesta en servicio 2. Arranque inicial
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização / Operação
4. Servizio / manutenzione 4. Mantenimiento / entreteni-
miento
4. Serviço / Manutenção
2. Messa in servizio 2. Puesta en servicio 2. Arranque inicial

2.3 Rating data
2.4 Operating conditions
3.1 Protection devices
The machine may only be oper-
ated with the safety guards and
the additional handle fitted!

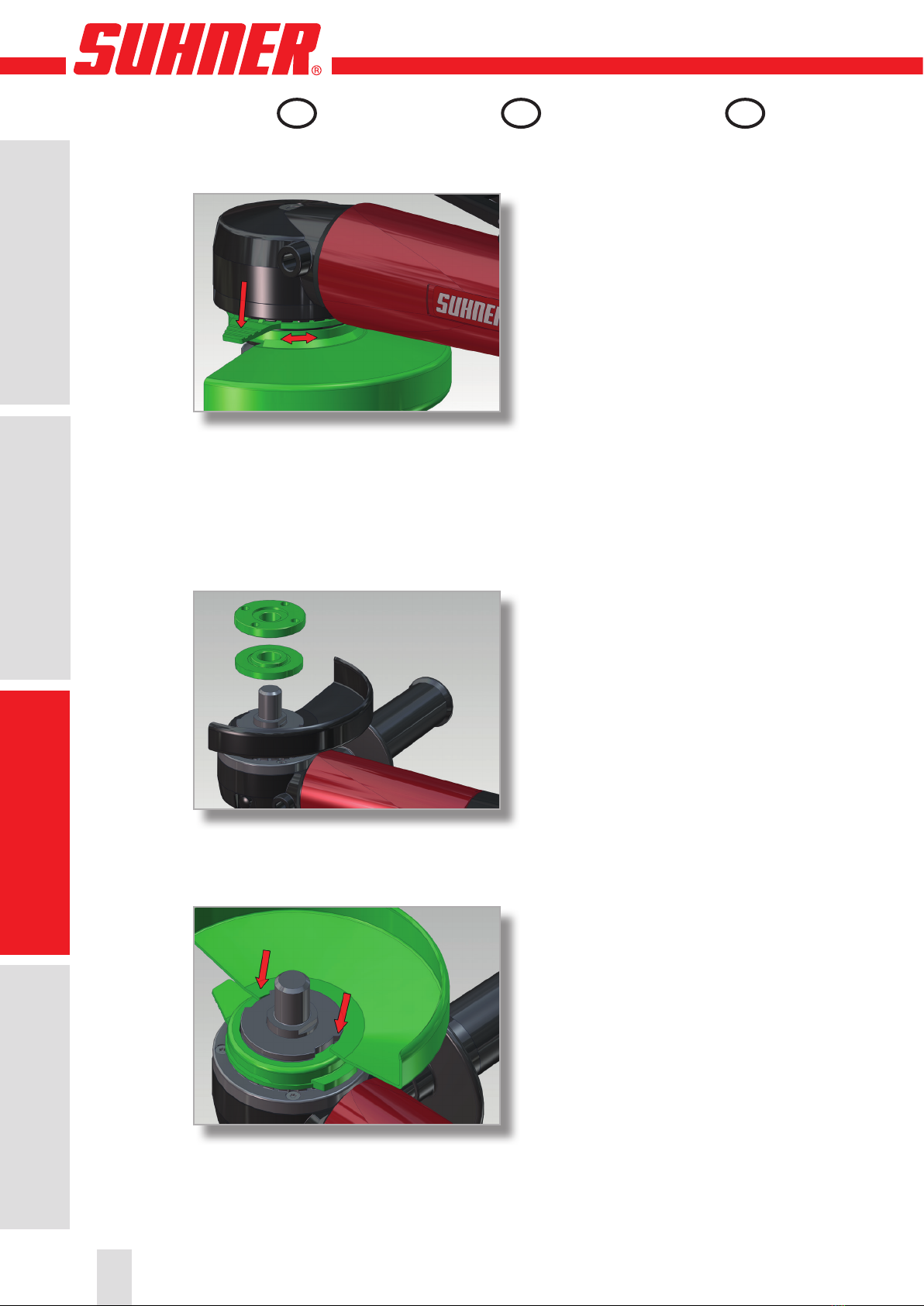

3.1.1 Safety guard
The safety guard was already
correctly adjusted in the factory.
2.3 Performances
2.4 Conditions
d’exploitation
3.1 Dispositifs de protec-
tion
L’appareil ne doit être utilisé
qu’avec le capot de protection
et la poignée supplémentaire !
3.1.1 Capot de protection
Le capot de protection est déjà
réglé correctement en usine.
2.3 Leistungsdaten
2.4 Betriebsbedingungen
3.1 Schutzvorrichtungen
Das Gerät darf nur mit Schutz-
haube und Zusatzhandgriff be-
trieben werden!
3.1.1 Schutzhaube
Die Schutzhaube ist werkseitig
bereits korrekt eingestellt.
Druck Pression Pressure max. 6.3bar
Luftqualität
DIN ISO 8573-1 Qualité de l‘air DIN ISO 8573-1 Air quality DIN ISO 8573-1 3/4/4
Luftverbrauch bei maximaler
Leistung Consommation d‘air à puissance max. Air consumption full load 1.05 m3/min
Luftverbrauch im Leerlauf Consommation d‘air au jeu mort Air consumption at indling 1.3 m3/min.
Leistung Puissance Power output 600 W
Leerlaufdrehzahl Vitesse à vide No-load speed 10‘000 min-1
Maximaler Werkzeug-Ø Outil Ø max. Max. wheel diameter 115 mm
Spindelgewinde Filetage de la broche Spindel thread M14 / 5/8“
Länge des Spindelgewindezapfens Longueur de portée du filetage de
la broche Length of spindle thread stud 18 mm
Schalldruckpegel
EN ISO 15744 Niveau de pression acoustique selon EN ISO 15744 Sound pressure level according to EN ISO 15744 79dB(A) K=3dB(A)
Vibration
EN ISO 28927-1 Vibration selon EN ISO 28927-1 Vibration according to EN ISO 28927-1 4.9m/s2
K=1.6m/s2
Gewicht Poids Weight 1,6 kg
Temperaturbereich Betrieb Plage de températures en
exploitation Temperature range during operation 0 to +40°C
Relative Luftfeuchtigkeit Humidité de l‘air relative Relative air humidity 95% at +10°C
not condensed
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation
2. Inbetriebnahme 2. Mise en service 2. Commissioning
10
DE FR GB
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation

2.3 Características técni-
cas
2.4 Condições de ope-
ração
3.1 Dispositivos de pro-
tecção
Só utilizar a máquina com a co-
berta de protecção e a empu-
nhadura adicional!
3.1.1 Coberta de protecção
A coberta de protecção vem já
de fábrica corretamente ajusta-
da.
2.3 Datos de rendimiento
2.4 Condiciones de uso
3.1 Dispositivos de protec-
ción
¡La máquina se debe utilizar
únicamente estando provista
de la cubierta protectora y del
mango adicional!
3.1.1 Cubierta protectora
La cubierta protectora se ha
ajustado ya correctamente en
fábrica.
2.3 Dati sulle prestazioni
2.4 Condizioni di impiego
3.1 Dispositivi di protezio-
ne
L‘apparecchio può essere im-
piegato esclusivamente con
la scocca di protezione e con
l‘impugnatura supplementare!
3.1.1 Scocca di protezione
La scocca di protezione viene
fornita correttamente regolata
dalla fabbrica.
Pressione Presión Pressão max. 6.3bar
Qualità dell‘aria
DIN ISO 8573-1 Calidad del aire DIN ISO 8573-1 Qualidade do ar DIN ISO 8573-1 3/4/4
Consumo d‘aria alla potenza max. Consumo de aire con potencia
máxima Consumo de ar con potência máx. 1.05 m3/min
Consumo d‘aria in minimo Consumo de aire al ratentí Consumo de ar na operação
no-load 1.3 m3/min.
Potenza Potencia Potência 600 W
Regime minimo Velocidad en vacío Velocidade em vazío 10‘000 min-1
Ø massimo utensile Diámetro máx. del útil Ø máximo da ferramenta 115 mm
Filetto della bobina Rosca del árbol Rosca de veio M14 / 5/8“
Lunghezza della punta del filetto
della bobina Largo de la espiga roscada Comprimento da espiga roscada 18 mm
Emissione fonica
EN ISO 15744 Nivel de presión sonora según EN ISO 15744 Nível de pressão sonora segundo EN ISO 15744 79dB(A) K=3dB(A)
Vibrazione
EN ISO 28927-1 Vibracíon según EN ISO 28927-1 Vibração segundo EN ISO 28927-1 4.9m/s2
K=1.6m/s2
Peso Peso Peso 1,6 kg
Temperatura d‘esercizio Gama de temperaturas en
servicio Gama de temperaturas em operação 0 to +40°C
Umidità relativa Humedad relativa del aire Máxima humidade relativa do ar 95% at +10°C n
ot condensed
11
ESIT PT
1. Prescrizioni di sicurezza 1. Indicaciones relativas a se-
guridad
1. Indicações sobre segurança
2. Messa in servizio 2. Puesta en servicio 2. Arranque inicial
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização / Operação
4. Servizio / manutenzione 4. Mantenimiento / entreteni-
miento
4. Serviço / Manutenção
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização / Operação

Set position
Press locking mechanism and
rotate safety guard to desired
position
Assembling safety guard
Remove tension nut and backing
flange
Unscrew the safety guard until the
grooves on both sides meet each
other. Remove the safety guard.
Définir la position
Appuyez sur le mécanisme de ver-
rouillage et faites tourner le cabot de
protection à la position désirée
Monter le capot de protection
Retirer l’écrou de serrage et la bride
de serrage
Dévissez le capot de protection
jusqu’à ce que les rainures sur les
deux côtés se rencontrent. Retirer le
capot de protection.
Position einstellen
Arretiermechanismus drücken und
Schutzhaube in gewünschte Position
drehen
Schutzhaube montieren
Spannmutter und Spannflansch
entfernen
Schutzhaube drehen, bis die Nuten
beidseitig aufeinandertreffen.
Schutzhaube abziehen.
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation
2. Inbetriebnahme 2. Mise en service 2. Commissioning
12
DE FR GB
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation

Set posição
Pressione o mecanismo de trava-
mento e gire a coberta de protecção
a posição desejada
Montar coberta de protecção
Remover o porca tensor e a flange
de aperto
Desenrosque a coberta de pro-
tecção até que as ranhuras em
ambos os lados se encontram.
Remover a coberta de protecção.
Set posición
Presione el mecanismo de bloqueo
y gire la cubierta protectora a la
posición deseada
Montar cubierta protectora
Retire la tuerca de sujeción y la brida
de apoyo
Aflojar la cubierta protectora hasta
que las ranuras de ambos equipos
se enfrentarán entre sí. Retire la
cubierta protectora.
Imposta posizione
Premere meccanismo di bloccaggio
e ruotare la scocca di protezione
nella posizione desiderata
Montare scocca di protezione
Rimuovere il dado di bloccaggio e la
flangia di serraggio
Svitare il scocca di protezione finché
le scanalature su entrambi i lati si
incontrano. Togliere la scocca di
protezione.
13
ESIT PT
1. Prescrizioni di sicurezza 1. Indicaciones relativas a se-
guridad
1. Indicações sobre segurança
2. Messa in servizio 2. Puesta en servicio 2. Arranque inicial
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização / Operação
4. Servizio / manutenzione 4. Mantenimiento / entreteni-
miento
4. Serviço / Manutenção
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização / Operação

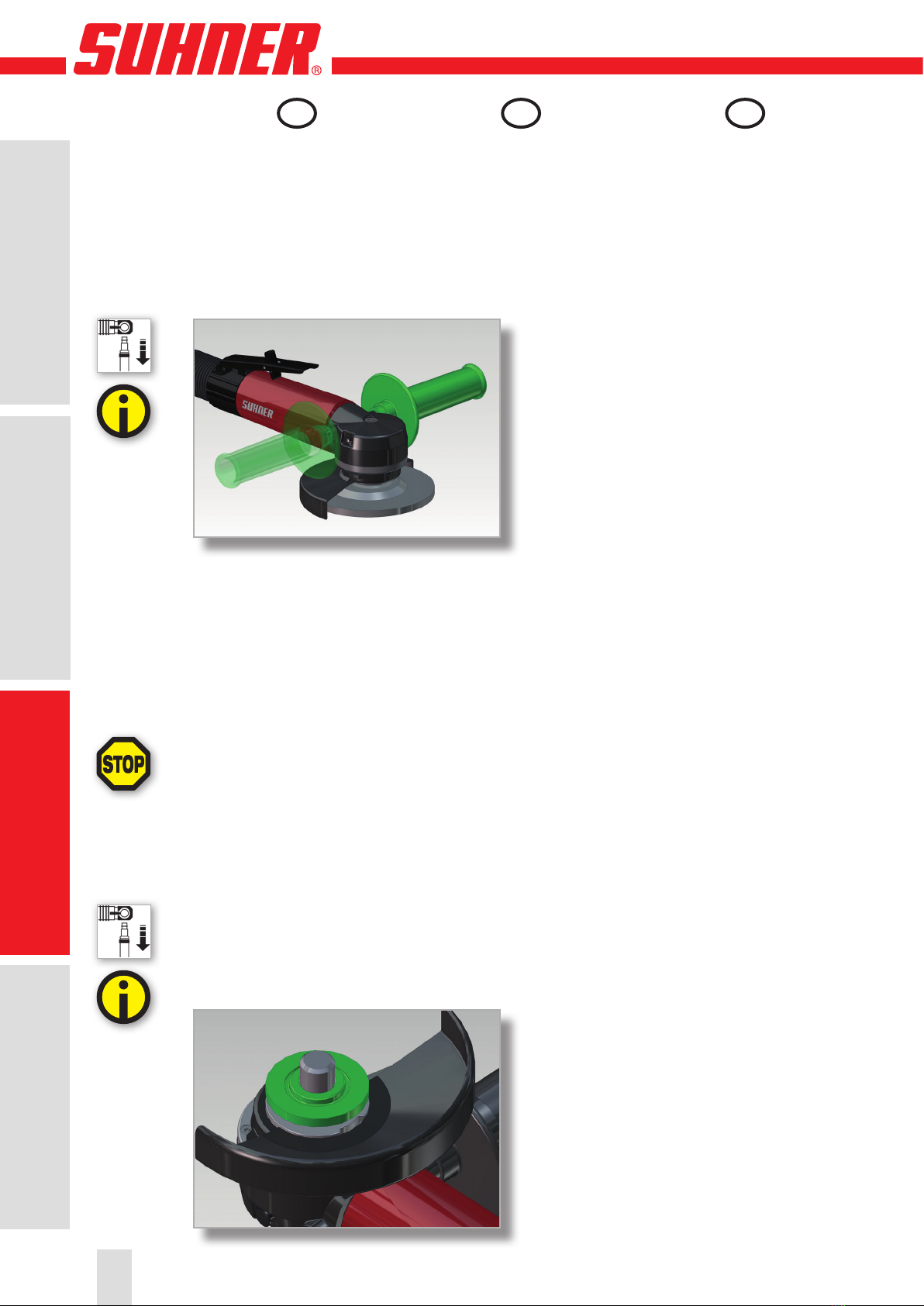

Assamblage in reverse order.
3.1.2 Additional handle
The additional handle must be
screwed in at the left or right in the
gearbox head
3.2 Tools
Use only clean tools!
3.2.1 Changing/fitting the tool
Clean backing flange, tension
nut and backing flange surface
of the grinding disc.
Montage dans l’ordre inverse.
3.1.2 Poignée supplémentaire
La poignée supplémentaire doit être
vissée à gauche ou à droite sur la
tête de transmission
3.2 Outils
Ne monter que des outils
propres !
3.2.1 Changement/montage
de l’outillage
Nettoyer la bride de serrage,
l’écrou de serrage ainsi que
les surfaces de serrage de la
meule.
Montage in umgekehrter Rei-
chenfolge.
3.1.2 Zusatzhandgriff
Der Zusatzhandgriff muss links oder
rechts am Getriebekopf einge-
schraubt werden
3.2 Werkzeuge
Nur saubere Werkzeuge mon-
tieren!
3.2.1 Wechsel/Montage des
Werkzeuges
Spannflansch, Spannmutter so-
wie die Spannfläche der Schleif-
scheibe reinigen.
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation
2. Inbetriebnahme 2. Mise en service 2. Commissioning
14
DE FR GB
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation

Montagem em ordem inversa.

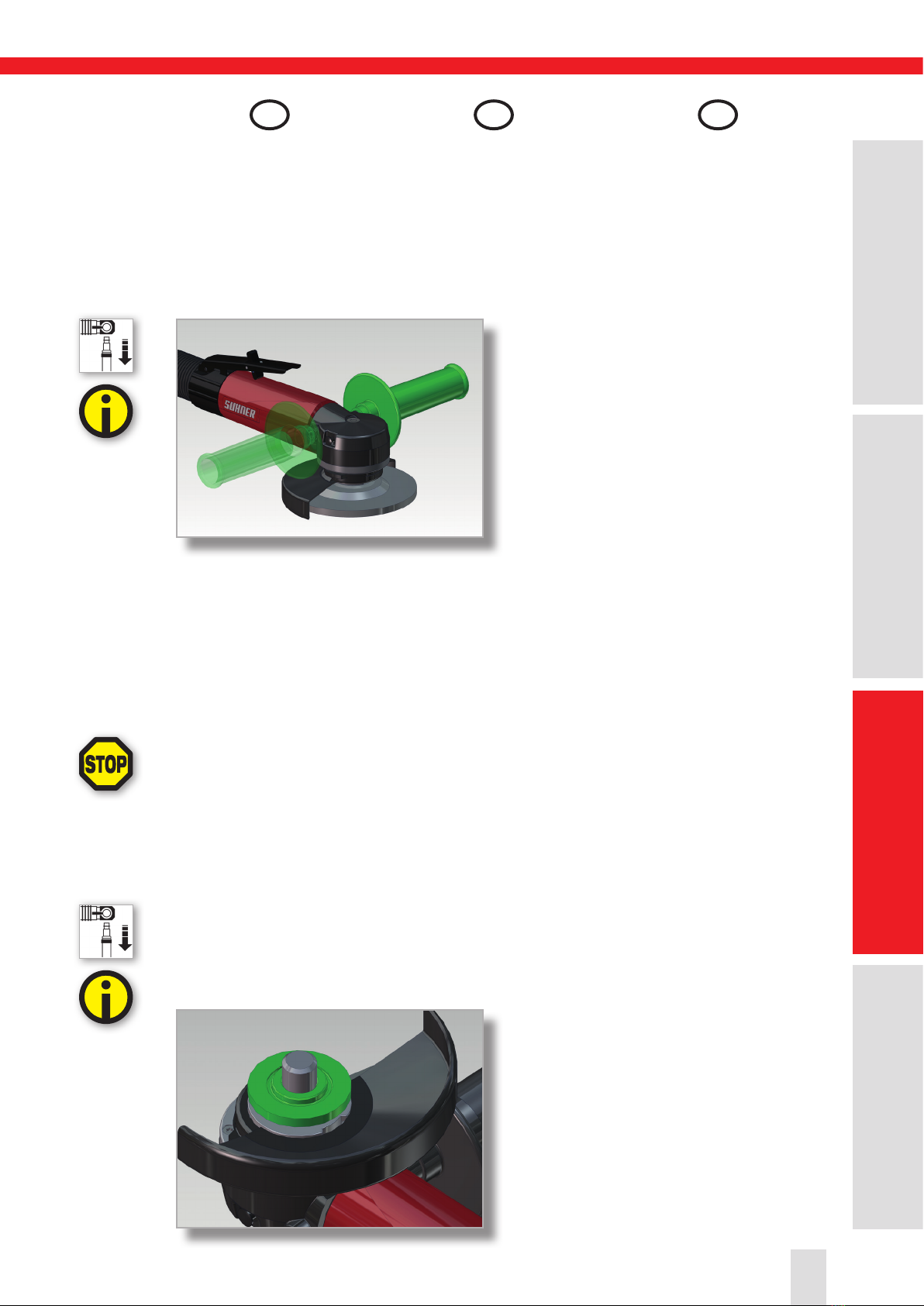

3.1.2 Empunhadura adicional
A empunhadura adicional deve
montar-se à esquerda ou à direita da
cabeça da máquina
3.2 Ferramentas
Montar só ferramentas limpas!
3.2.1 Montagem/Mudança de
ferramenta
Limpar a flange de apoio, a
porca tensor, o disco de aperto
bem como a face de fixação do
disco abrasivo.
Montaje en orden inverso.
3.1.2 Mango adicional
El mango adicional se tiene que
atornillar en el lado izquierdo o en el
derecho de engranaje
3.2 Útiles
¡Montar únicamente útiles lim-
pios!
3.2.1 Cambio/montaje del útil
Limpiar la brida de sujeción, la
tuerca de sujeción así como la
superficie de sujeción del disco
abrasivo.
Montaggio in ordine inverso.
3.1.2 Impugnatura supplemen-
tare
L‘impugnatura supplementare deve
essere avvitata a sinistra oppure
destra la testa del mandrino
3.2 Utensili
Montare esclusivamente utensili
puliti!
3.2.1 Sostituzione/montaggio
dell‘utensile
Pulire la flangia di serraggio, il
dado di bloccaggio, così come
la superficie di serraggio del
disco abrasivo.
15
ESIT PT
1. Prescrizioni di sicurezza 1. Indicaciones relativas a se-
guridad
1. Indicações sobre segurança
2. Messa in servizio 2. Puesta en servicio 2. Arranque inicial
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização / Operação
4. Servizio / manutenzione 4. Mantenimiento / entreteni-
miento
4. Serviço / Manutenção
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização / Operação

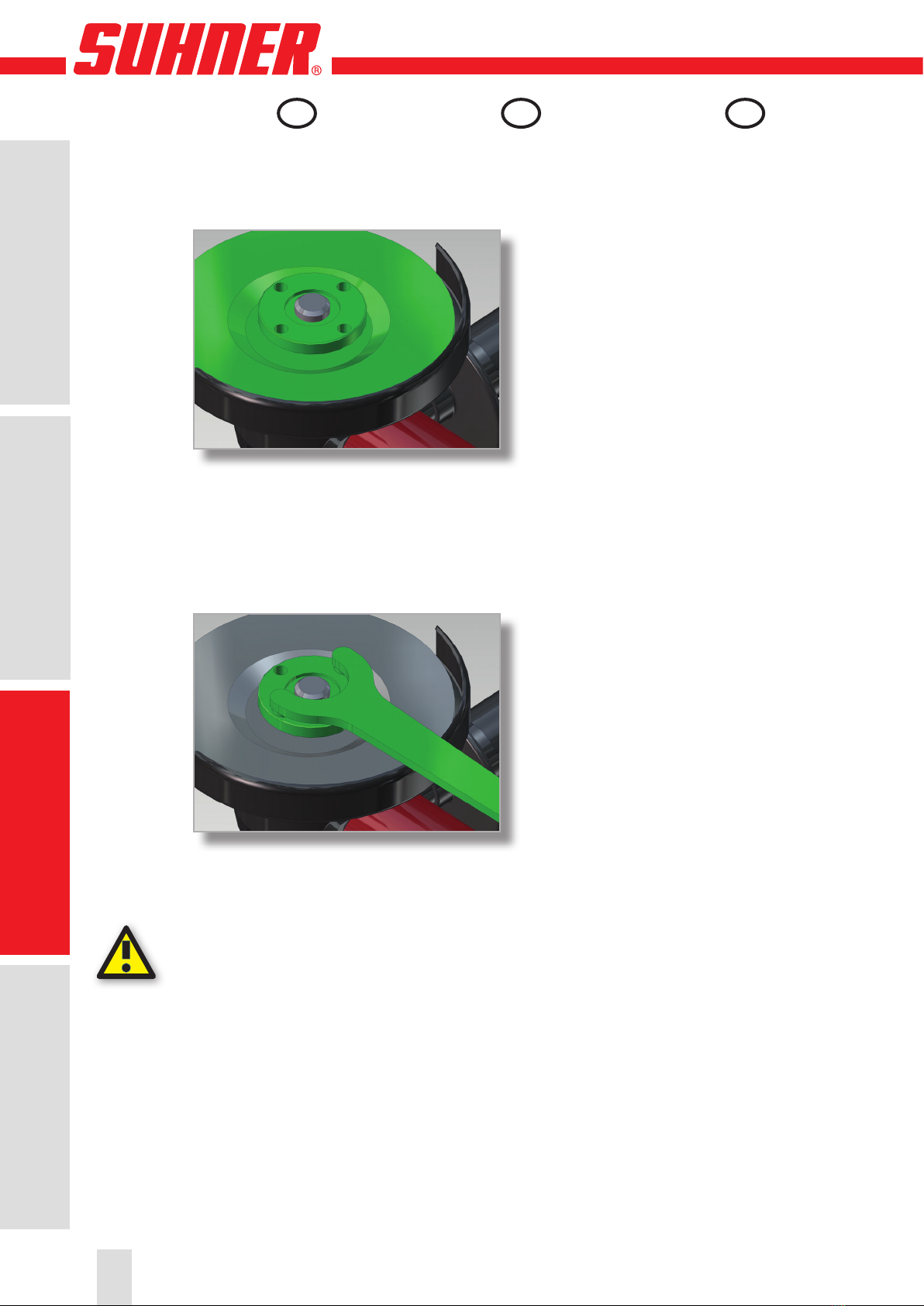

Place backing flange on the grinding
spindle with the longitudinal groove
down
Fit the grinding disc. The raised
centering rim of the backing flange
must engage exactly in the bore of
the grinding disc.
Tighten down tension nut with two-
hole nut drive.
The abrasive wheels must run
true. Do not use abrasive wheels
which have gotten out of round.
Trial run!
Check grinding tools before
use. The grinding tool must be
correctly mounted and must
rotate freely. Perform a trial run
a minimum over a period of 30
seconds without load.
Do not used grinding tools
which are damaged, which do
Mettre la bridee de serrage avec la
rainure longitudinale vers le bas sur
la broche porte-meule
Mettre en place la meule. Le collet
de centrage surélevé de la bride de
serrage doit s’emboîter exactement
dans l’alésage de la meule.
Serrer l’écrou de serrage avec clé
pour écrous à deux trous.
Les outils abrasifs ne doivent
pas présenter de déviation de
rondeur. Les outils abrasifs pré-
sentant un faux rond ne doivent
plus être utilisés !
Marche d’essai !
Contrôler les outils abrasifs
avant utilisation. L’outil abrasif
doit être monté de façon par-
faite et doit pouvoir tourner
librement. Effectuer une marche
d’essai de min. 30 secondes à
vide.
Des outils abrasifs endomma-
Spannflansch mit der Längsnut nach
unten auf die Schleifspindel setzen
Schleifscheibe aufsetzen. Der
hochstehende Zentrierbund des
Spannflansches muss genau in
die Bohrung der Schleifscheibe
eingreifen
Spannmutter mit Zweilochmutterdre-
her festziehen.
Die Schleifkörper müssen ein-
wandfrei rund laufen. Unrunde
Schleifkörper nicht weiter ver-
wenden!
Probelauf!
Schleifwerkzeuge vor Gebrauch
überprüfen. Das Schleifwerk-
zeug muss einwandfrei montiert
sein und frei drehen können.
Probelauf min. 30 Sekunden
ohne Belastung durchführen.
Beschädigte, unrunde oder vi-
brierende Schleifwerkzeuge
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation
2. Inbetriebnahme 2. Mise en service 2. Commissioning
16
DE FR GB
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation

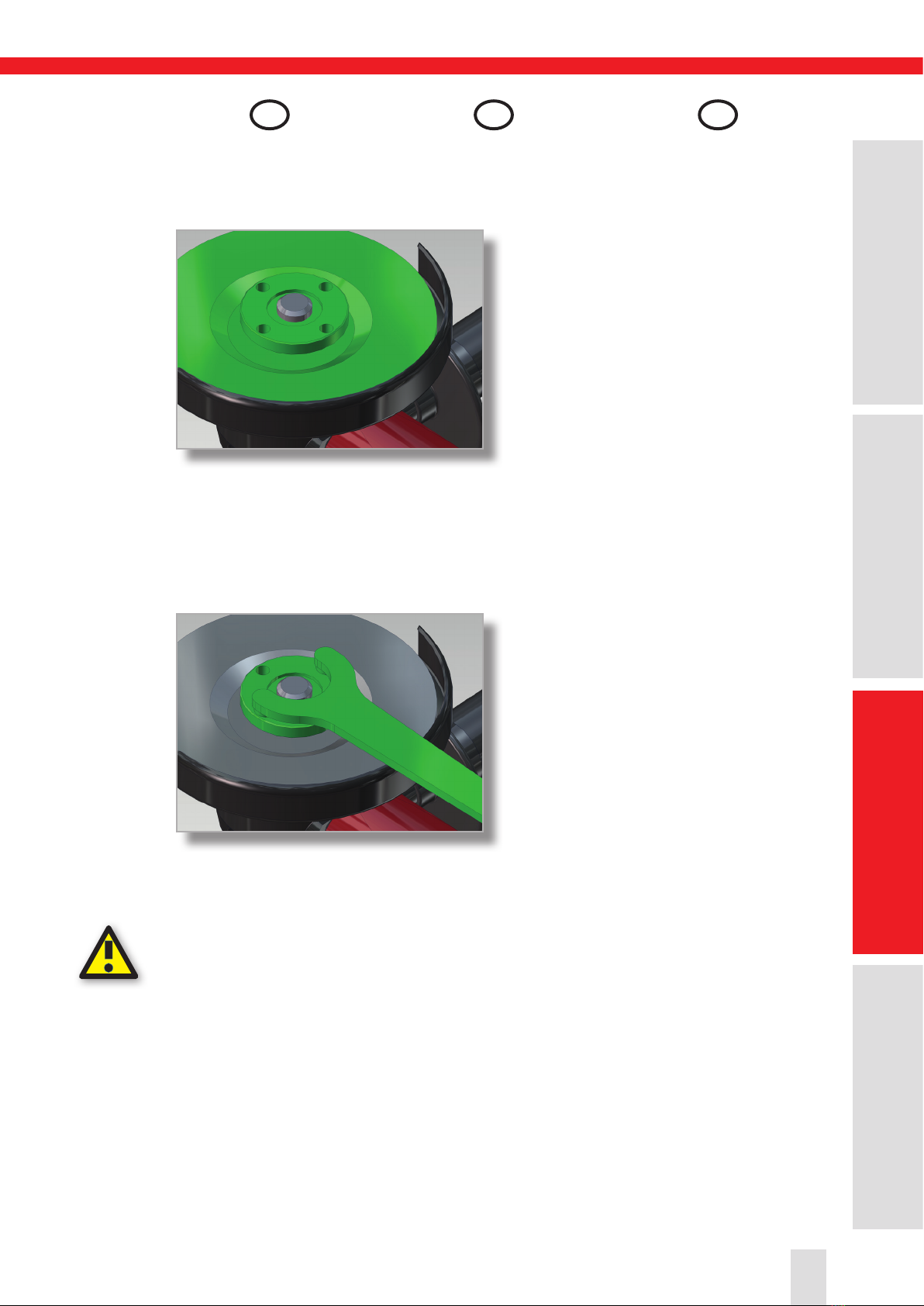

Montar a flange de apoio no veio
com a ranhura longitudinal maior
para baixo
Montar o disco abrasivo. O rebordo
saliente de centragem da flange de
apoio deve coincidir exactamente
com o orifício do disco abrasivo.
Apertar a porca tensor com chave de
porcas de dois orifícios.
As peças abrasivas devem girar
regularmente. Não utilizar as
peças que já não estejam re-
dondas!
Ensaio preliminar!
Controlar as ferramentas antes
da sua utilização. A ferramen-
ta deve estar montada sem
problemas e poder rodar li-
vremente. Deixar funcionar em
vazio um mínimo de 30 s.
Não utilizar ferramentas dani-
ficadas, que não estejam re-
Colocar la brida de sujeción sobre
el husillo portamuela con la ranura
longitudinal hacia abajo
Colocar el disco abrasivo. El collar
de centraje resaltado de la brida
tensora se tiene que introducir ex-
actamente en el orificio del disco
abrasivo.
Apretar la tuerca de sujeción con
llave para tuercas de dos orificios.
Los cuerpos abrasivos tienen
que girar perfectamente equi-
librados. ¡No utilizar cuerpos
abrasivos desequilibrados!
¡Realizar una prueba de funcio-
namiento!
Comprobar los útiles de lijar
antes de utilizarlos. El útil de lijar
tiene que estar montado per-
fectamente y que poder girar
libremente. Realizar una prueba
de funcionamiento de unos 30
segundos sin carga.
Posare la flangia di serraggio sulla
bobina abrasiva con la scanalatura
longitudinale verso il basso
Montare il disco abrasivo. Il perno di
centraggio sopraelevato della flangia
di serraggio deve agganciarsi esatta-
mente nel foro del disco abrasivo.
Stringere il dado di bloccaggio con
svitatore per bulloni a due fori.
I corpi abrasivi devono ruotare
senza sforzo. Non riutilizzare
corpi non più rotondi!
Prova di funzionamento!
Prima di utilizzare l‘utensile
verificare il funzionamento
dell‘utensile abrasivo. L‘utensile
abrasivo deve essere montato
in modo ineccepibile e deve po-
ter ruotare liberamente. Seguire
una prova di funzionamento
senza carico almeno per 30 se-
17
ESIT PT
1. Prescrizioni di sicurezza 1. Indicaciones relativas a se-
guridad
1. Indicações sobre segurança
2. Messa in servizio 2. Puesta en servicio 2. Arranque inicial
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização / Operação
4. Servizio / manutenzione 4. Mantenimiento / entreteni-
miento
4. Serviço / Manutenção
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização / Operação

not run true or which vibrate!
3.3 Working instructions
To run the machine down re-
lease the valve lever!
On failure of the compressed air
release the valve lever!
Place or fasten the tool securely
on the working surface.
• To achieve an optimum grin-
ding result, move grinding
wheel uniformly back and
forth with light pressure.
• Excessive pressure lessens
the working capability of the
machine, as well as the life
of the grinding wheel.
Cutting procedures:
• During cutting, the cutting
slit should have a constant
or increasing width.
• If the cutting disc jams, turn
off the machine, carefully
dislodge cutting disc and
check for damage and
correct fastening to the
machine.
gés, présentant un défaut de
rondeur ou des vibrations ne
doivent pas être utilisés !
3.3 Indications de travail
La machine continue de tourner
après avoir relâché le levier de
soupape!
En cas d’interruption de l’ali-
mentation en air comprimé,
relâcher le levier de soupape !
Déposer l’outil de manière sûre
sur la surface de travail ou le
fixer.
• Afin d’obtenir un polissage
optimal, déplacer le corps
de polissage par des
mouvements de va et vient
en maintenant une légère
pression d’appui.
• Une pression d’appui trop
élevée diminue la capa-
cité de performance de la
machine et la durée de vie
de l’outil de polissage.
Marche à suivre lors du tronçon-
nage :
• Lors de l’exécution du
travail, la fente du tronçon-
nage doit avoir une largeur
constante voire croissante.
• Lorsque le disque de
tronçonnage se bloque
arrêter la machine, libérer
délicatement le disque et
vérifier l’absence de dégâts,
s’assurer de sa fixation
correcte à la machine.
nicht verwenden!
3.3 Arbeitshinweise
Maschine läuft noch aus, wenn
der Ventilhebel losgelassen
wird!
Bei Druckluftausfall ist der Ven-
tilhebel loszulassen!
Das Werkzeug sicher auf der
Arbeitsfläche ablegen oder be-
festigen.
• Um ein optimales Schlei-
fergebnis zu erreichen,
Schleifkörper mit leichtem
Druck gleichmässig hin und
her bewegen.
• Zu starker Schleifdruck ver-
ringert die Leistungsfähig-
keit der Maschine und die
Lebensdauer des Schleif-
körpers.
Vorgehen beim Trennschleifen:
•Der Trennschlitz sollte
während der Bearbeitung
eine konstante oder zuneh-
mende Breite aufweisen.
•Bei verklemmten Trenn-
scheiben Maschine aus-
schalten, Schleifkörper
vorsichtig freimachen und
auf Schäden und richtige
Befestigung an der Maschi-
ne hin überprüfen.
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation
2. Inbetriebnahme 2. Mise en service 2. Commissioning
18
DE FR GB
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation

dondas ou que produzam vi-
brações!
3.3 Indicações para o
trabalho
A máquina continua a trabalhar
mesmo depois de se soltar a
alavanca de acionamento da
válvula!
Caso falte a pressão, soltar a
alavanca de acionamento da
válvula!
Colocar ou fixar a ferramenta na
superfície de trabalho, de ma-
neira segura.
• Para se obter um resultado
óptimo, mover a peça ab-
rasiva regularmente de um
lado para outro e com uma
pressão ligeira.
• Uma pressão excessiva
diminui a capacidade de
trabalho da máquina e a
duração de vida do disco
abrasivo.
Procedimento para o corte:
• A espessura do corte
durante o trabalho deve
manter-se constante o ir
aumentando.
• Se o disco de corte se
bloquear, desligar a máqui-
na, libertar cuidadosamente
o disco abrasivo, controlar
a boa fixação e possíveis
danos à máquina.
¡No utilizar útiles de lijar deteri-
orados, desequilibrados o que
vibren!
3.3 Instrucciones de traba-
jo
¡La máquina sigue trabajando
aunque se haya soltado la pa-
lanca de accionamiento de la
válvula!
¡En caso de falta de presión,
soltar la palanca de acciona-
miento de la válvula!
Poner o fijar la herramienta con
seguridad sobre la superficie de
trabajo.
•Para conseguir un resultado
de lijado óptimo, mover el
cuerpo abrasivo uniforme-
mente en todas direcciones
ejerciendo una ligera presi-
ón.
•Si se ejerce una presión
excesiva disminuyen el
rendimiento de la máquina
y la duración del cuerpo
abrasivo.
Procedimiento para el corte:
• Durante el trabajo, el
espesor del corte debe
mantenerse constante o ir
aumentando.
• Si el disco de corte se
bloquea, desconectar la
máquina, liberar cuidado-
samente el disco abrasivo,
controlar el buen apriete y
los posibles daños a l amá-
quina.
condi.
Non utilizzare utensili abrasivi
danneggiati, non rotondi, op-
pure vibranti!
3.3 Modalità di lavoro
La macchina continua anco-
ra a funzionare, per un certo
periodo, dopo aver lasciato
l‘impugnatura della valvola!
In caso di caduta della pressio-
ne, l‘impugnatura della valvola
deve essere rilasciata!
Appoggiare o fissare l‘utensile
in modo sicuro sulla superficie
da lavorare.
• Al fine di ottenere un
risultato di lavoro ottimale,
muovere il corpo abrasivo
con una leggera pressione
in avanti e indietro.
• Una pressione eccessiva
diminuisce l‘efficienza della
macchina e la durata di vita
del corpo abrasivo.
Procedimento per il taglio:
• La fessura di taglio dovreb-
be mantenere nel corso del-
la lavorazione una larghezza
costante o in aumento.
• In caso di bloccaggio del
disco, spegnere la macchi-
na, liberare accuratamente
il corpo abrasivo e verificare
la macchina in merito ad
eventuali danni ed in merito
al corretto fissaggio.
19
ESIT PT
1. Prescrizioni di sicurezza 1. Indicaciones relativas a se-
guridad
1. Indicações sobre segurança
2. Messa in servizio 2. Puesta en servicio 2. Arranque inicial
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização / Operação
4. Servizio / manutenzione 4. Mantenimiento / entreteni-
miento
4. Serviço / Manutenção
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização / Operação

4.1 Preventive mainte-
nance
• Without a tool clamped
in check no-load speed
periodically and after each
maintenance.
• Even if the machine still
operates perfectly, the
motor should be removed,
cleaned and the four slides
checked for wear by a
specialist after approx. 300
to 400 operating hours. The
lubricant in the gear head
(Isoflex NBU 15) should be
replaced (do not wash out).

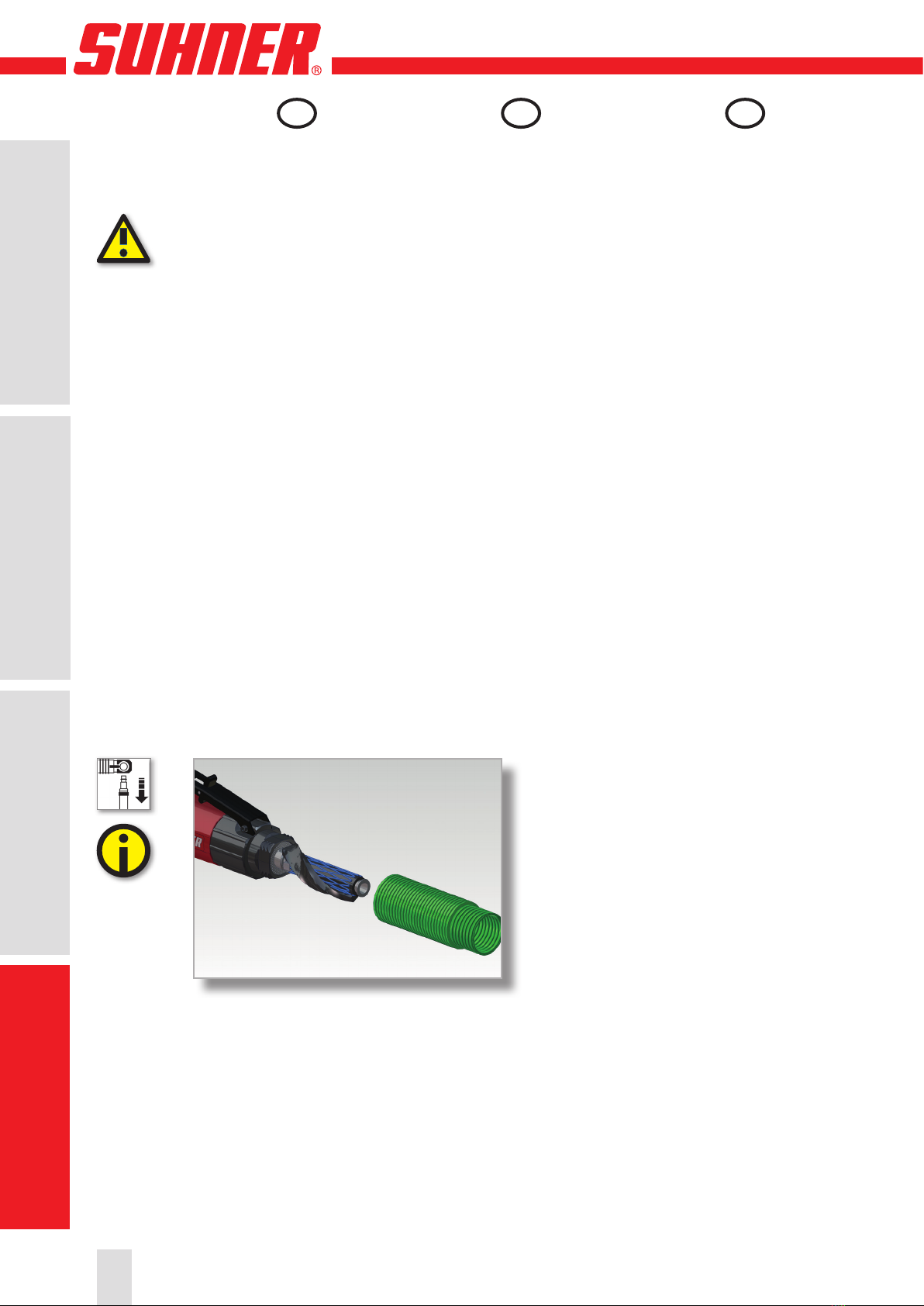

4.1.1 Replacement of the
exhaust air hose
Detach the exhaust air hose from the
swivel ring, and replace it
4.1 Maintenance préven-
tive
• Contrôler périodiquement
la vitesse de rotation à vide
sans introduction d’outil de
même qu’après chaque
opération de maintenance.
• Même si la machine fonc-
tionne encore parfaitement,
un spécialiste doit périodi-
quement (environ toutes les
300-400 heures de service
ou au moins une fois par
an) démonter le moteur, le
nettoyer et contrôler l’usure
des quatre vannes ainsi que
remplacer la graisse (Isoflex
NBU 15) de la tête d’entraî-
nement (ne pas lessiver).
4.1.1 Remplacement du tuyau
d’échappement d’air
Démonter le tuyau d’évchappe-
ment d’air de la bague rotative et le
remplacer
4.1 Vorbeugende Instand-
haltung
•Leerlaufdrehzahl periodisch
und nach jeder Wartung
kontrollieren.
•Selbst wenn die Maschine
noch einwandfrei arbeitet,
sollte durch eine Fachper-
son periodisch nach ca.
300-400 Arbeitsstunden,
jedoch mindestens einmal
jährlich der Motor ausge-
baut, gereinigt und die vier
Schieber auf Abnützung
geprüft werden, sowie das
Fett (Isoflex NBU 15) im Ge-
triebkopf erneuert werden
(nicht auswaschen).
4.1.1 Ersetzen des Abluft-
schlauches
Abluftschlauch vom Drehring demon-
tieren und ersetzen
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation
2. Inbetriebnahme 2. Mise en service 2. Commissioning
20
DE FR GB
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
