SUHNER ABRASIVE LBB 20 Technical manual

AnvändeArhAndbok
Översättning Av den «originAl-betriebsAnleitung»
操作说明
译自 «Original-betriebsanleitung»
dossier technique
trAduction du «originAl-betriebsAnleitung»
technicAl document
trAnslAtions of the «originAl-betriebsAnleitung»
mAnuAle tecnico
trAduzione delle «originAl-betriebsAnleitung»
documentAción técnicA
trAducción del «originAl-betriebsAnleitung»
mAnuAl de instruções
trAdução do «originAl-betriebsAnleitung»
originAl-betriebsAnleitung
käyttÖohje
käännÖs «originAl-betriebsAnleitung»
Návod k používání
P�eklad «Original-betriebsanleitung»
Instrukcja obsługi
Tłumaczenie «Original-betriebsanleitung»
bedieningshAndleiding
vertAling vAn de «originAl-betriebsAnleitung»
中文
Polski
Česky
suomi
svenska
nederlands
Portugúes
esPañol
ItalIano
englIsh
FrançaIs
deutsch

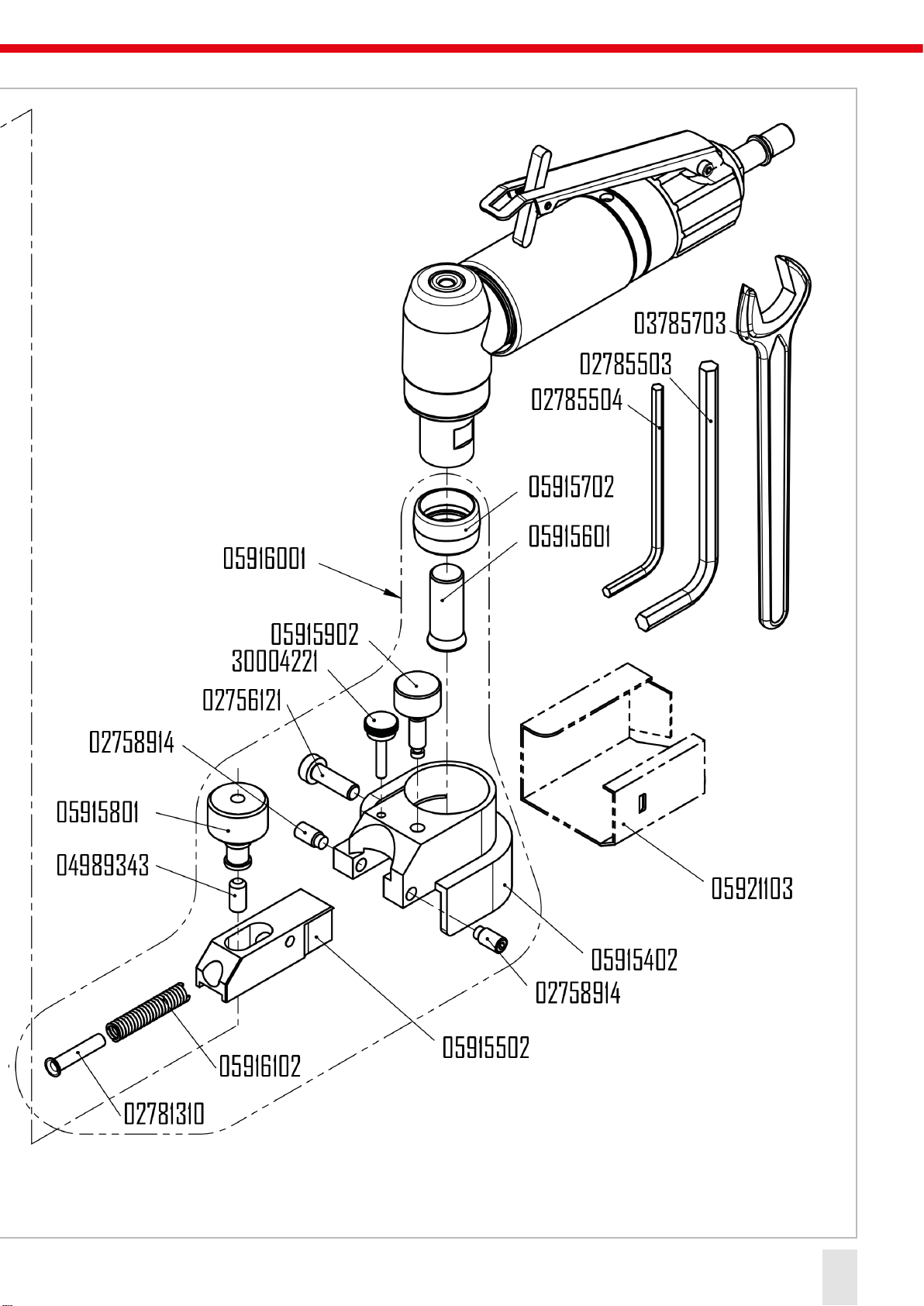

LBB 20

2

3

4

5

SymbolS
EngliSh
Attention!
Make sure to read!
This information is very important
for ensuring correct operation of
the product. Failure to observe this
information can result in a defect.
Note on safety / Warning
This information serves to achieve
safe operation. Failure to observe
this information may compromise
the operator‘s safety.
Information
This information serves for a good
understanding of the operation of
the product, thereby permitting full
exploitation of the operational po-
tential of the product.
Technical Document
Read the technical document prior
to commissioning.
Safety glasses and ear protection
Wear safety glasses and ear pro-
tection.
Compressed air
Before any work is carried out on
the machine disconnect the com-
pressed air supply.
Français
symboles
Attention !
A lire impérativement!
Cette information est très impor-
tante pour la garantie de fonc-
tionnement du produit. La non
observation peut entraîner une
défectuosité.
Indication relative à la sécurité /
Avertissement
Cette information sert à permettre
une utilisation sûre. En cas de non
observation, la sécurité de l’utilisa-
teur n’est pas garantie.
Information
Cette information sert à la com-
préhension du fonctionnement du
produit. Par cela, la pleine capa-
cité de fonctionnement du produit
pourra être exploitée.
Dossier technique
Lire le dossier technique avant la
mise en service.
Lunettes de protection et protec-
tion de l’ouïle
Porter des lunettes de protection et
une protection de l’ouïe.
Alimenttion en air comprimé
Avant chaque utilisation de la ma-
chine interrompre l‘alimentation en
air comprimé.
Deutsch
symbole
Achtung!
Unbedingt lesen!
Diese Information ist sehr wichtig
für die Funktionsgewährleistung
des Produktes. Bei Nichtbeachten
kann ein Defekt die Folge sein.
Sicherheitshinweis / Warnung
Diese Information dient zum Erlan-
gen eines sicheren Betriebes. Bei
Nichtbeachten ist die Sicherheit für
den Bediener nicht gewährleistet.
Information
Diese Information dient zum gu-
ten Verständnis der Funktion des
Produktes. Dadurch lässt sich die
volle Leistungsfähigkeit des Pro-
duktes ausschöpfen.
Betriebsanleitung
Vor Inbetriebnahme des Produktes
Betriebsanleitung lesen.
Schutzbrille und Gehörschutz
Schutzbrille und Gehörschutz tra-
gen.
Druckluftversorgung
Vor jedem Arbeiten an der Maschi-
ne Druckluftversorgung unterbre-
chen.
6

Portugúes
símbolos
Atenção!
A ler impreterivelmente!
Esta informação é extremamente impor-
tante para a garantia de funcionamento
do produto. A sua não observância pode
ocasionar uma avaria.
Indicações relativas à Segurança / Aviso
Esta informação serve para alcançar
uma operação segura. A sua não obser-
vância pode comprometer a segurança
do operador.
Informação
Esta informação permite a boa com-
preensão do funcionamento do produto
de modo a que se possa explorar à sua
plena capacidade de funcionamento.
Manual de Instruções
Ler o manual de Instruções antes de pro-
ceder ao arranque inicial.
Protecção visual e acústica
Usar óculos e dispositivos de protecção
acústica.
Alimentação de ar comprimido
Antes de qualiquer trabalho a executar
na máquina, cortar a alimentação de ar
comprimido.
SímboloS
¡Atención!
¡Léase imprescindiblemente!
Esta información es muy importante para
garantizar el funcionamiento del produc-
to. Si no se tiene en cuenta se pueden
producir defectos o averías.
Indicación relativa a la seguridad / Ad-
vertenica
Esta información es muy importante
para garantizar un uso seguro del pro-
ducto. Si se ignora, no está garantizada
la seguridad del usuario.
Información
Esta información sirve para comprender
el funcionamiento del producto. Ello per-
mite aprovechar al máximo sus presta-
ciones.
Documentación técnica
Leer la documentación técnica antes de
poner en servicio el producto.
Protección visual y acústica
Usar gafas y protección acústica.
Suministro de aire comprimido
Antes de ejecutar cualquier trabajo en
la máquina, interrumpir el suministro de
aire comprimido.
simboli
Attenzione!
Da leggere assolutamente!
Questa informazione è molto importante
per il mantenimento della funzionalità del
prodotto. In caso di non osservanza pos-
sono prodursi dei difetti.
Indicazione relativa alla sicurezza / Av-
vertimento
Questa informazione serve al raggi-
ungimento di un esercizio sicuro. In
caso di inosservanza, la sicurezza
dell‘utilizzatore non è garantita.
Informazione
Questa informazione serve ad una cor-
retta comprensione delle funzioni del
prodotto. In questo modo è possibile
sfruttare pienamente le potenzialità del
prodotto.
Manuale tecnico
Prima della messa in funzione del pro-
dotto, leggere il manuale tecnico.
Occhiali di protezione e protezione
dell‘udito
Portare gli occhiali di protezione e la pro-
tezione dell‘udito.
Alimentazione dell‘aria compressa
Prima di ogni lavoro sulla macchina,
deve essere interrotta l‘alimentazione
d‘aria compressa
77
Español
ItalIano

Huomio!
Luettava ehdottomasti!
Nämä tiedot ovat erittäin tärkeitä
tuotteen asianmukaisen toiminnan
varmistamiseksi. Jos näitä tietoja
ei huomioida, seurauksena voi olla
vikoja.
Turvallisuusohje / varoitus
Nämä tiedot on laadittu käyttötur-
vallisuuden takaamiseksi. Jos nä-
itä tietoja ei huomioida, käyttäjän
turvallisuutta ei voida taata.
Tiedot
Nämä tiedot on laadittu edistä-
mään tuotteen toimintaan perehty-
mistä.Näintuotteenkaikkia ominai-
suuksia voidaan täysimääräisesti
hyödyntää.
Käyttöohje
Lue käyttöohje ennen tuotteen
käyttöönottoa.
Suojalasit ja kuulosuojaimet
Käytä suojalaseja ja kuulosuojai-
mia.
Paineilman syöttö
Katkaise paineilman syöttö ennen
kaikkia koneelle tehtäviä töitä.
Obs!
Det är mycket viktigt att du läser
följande information!
Denna information är mycket viktig
för att säkerställa produktens funk-
tionsgaranti. Om du inte iakttar in-
formationen kan detta leda till en
defekt.
Säkerhetsinformation / Varning
Denna information säkerställer en
säker drift av produkten. Om du
inte följer den är operatörens sä-
kerhet inte garanterad.
Information
Denna information hjälper dig att
få en bra förståelse angående pro-
duktens funktion. På det sättet får
du möjligheten att ta vara på alla
prestationsmöjligheter som pro-
dukten erbjuder.
Användarhandbok
Före idrifttagningen av produkten
bör du läsa användarhandboken.
Skyddsglasögon och hörselskydd
Ta på dig skyddsglasögon och
hörselskydd.
Tryckluftsförsörjning
Innan arbeten genomförs vid mas-
kinen måste tryckluftsförsörjnin-
gen avbrytas.
Let op!
Absoluut lezen!
Deze informatie is zeer belangrijk
voor een gegarandeerde werking
van het product. Het niet in acht
nemen van deze informatie kan
een defect tot gevolg hebben.
Veiligheidsinstructie/waarschuw-
ing
Deze informatie dient voor een vei-
lige werking. Indien deze informa-
tie niet in acht wordt genomen, kan
de veiligheid van de bediener niet
worden gegarandeerd.
Informatie
Deze informatie dient voor een
goed begrip van de werking van
het product. Hierdoor kan de vol-
ledige capaciteit van het product
optimaal worden benut.
Handleiding
Lees voor de inbedrijfstelling van
het product de handleiding door.
Veiligheidsbril en gehoorbescher-
ming
Draag een veiligheidsbril en ge-
hoorbescherming.
Persluchtvoorziening
Voor alle werkzaamheden aan de
machine moet de persluchtvoorzi-
ening worden onderbroken.
Symbolit
SuomiSvenSka
Symboler
NederlaNds
symboleN
8

注意！
请务必阅读！
本信息对于保证产品功能正常十分重要。
若 不 遵 守 ，可 导 致 失 灵 。
安全提示 / 警告
本 信 息 用 于 确 保 安 全 运 行 。若 不 遵 守，恐
无法保证使用者安全。
信息
本 信 息 有 助 于 透 彻 理 解 产 品 功 能 。由 此 可
充分发挥产品的性能。
操作说明
试运行产品前，请阅读操作说明书。
护目镜及听力防护装置
请佩戴护目镜及听力防护装置
压缩空气供气
每次在机器上进行作业前，请断开压缩空
气供气。
Uwaga!

     
  
   



    
bezpiecznego sposobu pracy. W ra-
    
-
torowi.
Informacja
    
  
  


 


    



   
powietrzem.
Pozor!

     
 
-
du.

    


Informace
-
     


-




     

中国
符号
Polski
symbole
Česky
symboly
9

English
ContEnts
Page
1.1 General notes on safety .......22
1.2 Use of the machine for
pUrposes for which it is
intended ..................................22
1.3 incorrect Use .........................22
1.4 ec declaration of conformity
................................................22
2.1 prior to takinG the machine into
service ....................................22
2.2 takinG the machine into service
................................................22
2.3 ratinG data..............................22
2.4 operatinG conditions .............23
3.1 GrindinG belts ........................23
3.2 workinG instrUctions.............24
4.1 preventive maintenance..........24
Table des maTières
Français
Page
1.1 instrUctions Générales de
sécUrité...................................18
1.2 Utilisation conforme àla desti-
nation......................................18
1.3 Utilisation contraire àla desti-
nation......................................18
1.4 déclaration de conformité ce
................................................18
2.1 avant la mise en service .........18
2.2 mise en service .......................18
2.3 performances.........................18
2.4 conditions d’exploitation .......19
3.1 bandes abrasives ....................19
3.2 indications de travail..............20
4.1 maintenance préventive..........20
Deutsch
InhaltsverzeIchnIs
Seite
1.1 allGemeiner sicherheitstech-
nischer hinweis.......................14
1.2 bestimmUnGsGemässe
verwendUnG............................14
1.3 nicht bestimmUnGsGemässe
verwendUnG............................14
1.4 eG-konformitätserklärUnG
(oriGinal)................................14
2.1 vor der inbetriebnahme..........14
2.2 inbetriebnahme........................14
2.3 leistUnGsdaten .......................14
2.4 betriebsbedinGUnGen..............15
3.1 schleifbänder.........................15
3.2 arbeitshinweise.......................16
4.1 vorbeUGende instandhaltUnG.16
10

Índice
Portugúes
1.1 indicações Gerais sobre a
técnica de seGUrança .............34
1.2 Utilização correcta para os fins
previstos.................................34
1.3 Utilização incorrecta.............34
1.4 declaração ce de conformida-
de ............................................34
2.1 antes do arranqUe inicial ......34
2.2 arranqUe inicial......................34
2.3 características técnicas........35
2.4 condições de operação..........35
3.1 correias abrasivas .................35
3.2 indicações para otrabalho ....36
4.1 manUtenção preventiva ..........36
Índice
español
1.1 indicación General relativa a
seGUridad ................................30
1.2 Uso conforme al pre-visto.....30
1.3 Uso no conforme al previsto.30
1.4 declaración de conformidad
ce...........................................30
2.1 antes de la pUesta en servicio
................................................30
2.2 pUesta en servicio ..................30
2.3 datos de rendimiento..............30
2.4 condiciones de Uso ................31
3.1 cintas abrasivas......................31
3.2 instrUcciones de trabajo .......32
4.1 mantenimiento preventivo ......32
IndIce
ItalIano
1.1 informazioni Generali sUlla
sicUrezza.................................26
1.2 impieGo conforme della
macchina .................................26
1.3 impieGo non conforme ...........26
1.4 dichiarazione di conformità ce
................................................26
2.1 prima della messa in fUnzione 26
2.2 messa in servicio ....................26
2.3 dati sUlle prestazioni .............27
2.4 condizioni di impieGo ...............27
3.1 nastri abrasivi ........................27
3.2 modalità di lavoro..................28
4.1 manUtenzione preventiva........28
Página Página
Pagina
11

1.1 yleinen tUrvaterkninen ohje ..46
1.2 määräystenmUkainen käyttö ..46
1.3 määräystenvastainen käyttö ..46
1.4 ey-vaatimUstenmUkaisUUsvakUU-
tUs...........................................46
2.1 ennen käyttöönottoa.............46
2.2 käyttöönotto.........................46
2.3 sUoritUskykytiedot ................46
2.4 käyttöolosUhteet ..................47
3.1 hiomanaUha.............................47
3.2 työskentelyohjeet..................48
4.1 ennaltaehkäisevä kUnnossapito
................................................48
1.1 allmän säkerhetsinformation 42
1.2 ändamålsenliG användninG .....42
1.3 ike ändamålsenliG användninG 42
1.4 eG-konformitetsförklarinG..42
2.1 före idrifttaGninGen ..............42
2.2 idrifttaGninG...........................42
2.3 prestandadata.........................42
2.4 driftsvillkor ..........................43
3.1 slipbandet...............................43
3.2 arbetsanvisninGar ..................44
4.1 förebyGGande Underhåll .......44
1.1 alGemene veiliGheidstechnische
instrUcties ..............................38
1.2 voorGeschreven GebrUik........38
1.3 niet-voorGeschreven GebrUik 38
1.4 eG-conformiteitsverklarinG..38
2.1 voor de inbedrijfstellinG .......38
2.2 inbedrijfstellinG.....................38
2.3 capaciteitGeGevens.................38
2.4 bedrijfsvoorwaarden.............39
3.1 schUUrband ............................39
3.2 werkinstrUcties .....................40
4.1 preventief onderhoUd............40
Sivu
Suomi
SiSällySluettelo
Sida
SvenSka
InnehållSförtecknIng
Page
NederlaNds
INhoudsopgave
12

1.1 一般安全技术提示���������������������������58
1.2 合规用途���������������������������������������������58
1.3 非合规用途�����������������������������������������58
1.4 欧盟一致性声明 �������������������������������58
2.1 试运行前���������������������������������������������58
2.2 试运行 �������������������������������������������������58
2.3 性能数据���������������������������������������������58
2.4 运行条件���������������������������������������������59
3.1 磨具������������������������������������������������������59
3.2 工作提示 ���������������������������������������������60
4.1 预防性维护 ����������������������������������������60
 
.
 -
......................................
 
 ........................
  .......
 ..............
 .............................
  .......................
  ...............
 ............................
 ...
  ...
 
...................................................
  ...
  ...
  .............
  .....
 .................
  ...............
  ..................
 .............................
 .......................
 ........................
目录
中国
Spis treści
Polski
Obsah
Česky
Strona 页
Strana
13

1.1 Allgemeiner sicherheitstechnischer hin-
weis
Diese Betriebsanleitung gilt für die Maschine LBB 20.
Nur qualifiziertes Personal darf die Maschine
handhaben.
1.2 Bestimmungsgemässe Verwendung
Die Maschine ist bestimmt zum Schleifen, Mattieren,
Strukturieren, Bürsten, Polieren und Glätten von Metall,
Holz, Kunststoff und dergleichen.
1.3 nicht Bestimmungsgemässe Verwendung
Alle andern als unter Pkt. 1.2 beschriebenen Ver-
wendungen gelten als nicht bestimmungsgemäs-
se Verwendung und sind deshalb nicht zulässig.
1.4 eg-KonformitätserKlärung (originAl)
Otto Suhner AG, Industriestrasse 10, CH-5242 Lupfig
erklärt hiermit in alleiniger Verantwortung, dass das
Produkt mit der Serien- oder Chargen-Nr. (siehe Rück-
seite) den Anforderungen der Richtlinie 2006/42/EG
entspricht. Angewandte Normen: EN ISO 12100, EN
ISO 11148. Dokumentbevollmächtigter: T. Fischer.
CH-Lupfig 11/2019. T.Fischer/Divisionsleiter
2. InbetrIebnahme
2.1 Vor der inBetrieBnAhme
Geölte Druckluft verwenden (siehe auch
Luftqualität unter Pkt. 2.3). Länderspezi-
fische Vorschriften sind zu beachten.
Um allseitig bündig schleifen zu können, ist die Maschine
mit einer partiell offenen Schutzhaube bestückt. Wird ein
rundum Schutz gewünscht, kann ein entsprechender De-
ckel (Art.-Nr. 05921103) zugekauft werden.
2.1.1 ZuluftschlAuch montieren
Zuluftschlauch (ø8mm) über Anschlussnippel stülpen
und mit Schlauchklemme befestigen (als Zubehör erhält-
1. sIcherheItshInweIs
lich).
2.2 inBetrieBnAhme
Bevor die Maschine mit der Druckluftver-
sorgung verbunden wird, Hülse auf Positi-
on «Aus» stellen! Die Maschine darf nur
mit korrekt montiertem Werkzeug eingeschaltet werden.
2.2.1 einschAlten/AusschAlten
Sperre nach vorne kippen und Hebel auf Kunststoffhülle
drücken. Durch Loslassen des Hebels stellt die Maschine
ab.
AlternAtiV
Einschalten der Maschine durch Drehen in Pfeilrichtung
bis zum Anschlag. Ausschalten durch Gegendrehen.
Vor dem Unterbrechen der Druckluftversorgung
Maschine immer auf Position «Aus» stellen, um
ein unbeabsichtigtes Einschalten zu verhindern.
2.3 leistungsdAten
Druck max. 6.3bar
Leistung 250W
Luftverbrauch bei max. Leistung 0.52m3/min
Luftverbrauch im Leerlauf 0.6m3/min
Einstellung Öler im Leerlauf ca. 1-2 Tropfen/min
Leerlaufdrehzahl 20000min-1
Schalldruckpegel EN ISO 15744 82dB(A), K=3dB(A)
Schallleistungspegel EN ISO 15744 93dB(A), K=3dB(A)
Vibration EN ISO 28927-12 2.1m/s2, K=0.7m/s2
Luftqualität DIN ISO 8573-1 3/4/4
Gewicht 0.570kg
Schleifbänder und Vlies:
CN PL CZ FI SE NL PT ES IT EN FR DE
DE
14

Bandlänge 305mm / 1/2“
Bandbreite 3-13mm / 1/8“-1/2“
Banddicke bis 4mm
Bandspannkraft 40-60N
Bandgeschwindigkeit 21m/s
Antriebsrolle Ø 20mm
2.4 BetrieBsBedingungen
Temperaturbereich Betrieb: 0 bis +40°C
Relative Luftfeuchtigkeit: 95% bei +10°C nicht kondensie-
rend.
3. handhabung / betrIeb
3.1 schleifBänder
Nur Schleifbänder verwenden, de-
ren zulässige maximale Geschwin-
digkeit gleich oder höher ist als die
Bandgeschwindigkeit im Leerlauf der Maschine!
Nur saubere Schleifbänder montieren.
3.1.1 montAge/demontAge des schleifBAndes
Kontaktarm durch Drücken der Rändelmutter entlasten
und Schleifband einsetzen.
Bandlauf mit Hilfe der beiden Rändelmuttern während
dem Laufen optimieren und Kontaktarm fixieren. Probe-
lauf min. 30 Sekunden ohne Belastung durchführen.
3.1.2 wechsel/montAge des BAndschleifVorsAtZes
Antriebsrolle mit Hilfe des Spannbolzens an die Winkel-
kopfspindel montieren.
Bandschleifvorsatz aufstecken und mit Hilfe der Schrau-
be in beliebiger Stellung fixieren. Schraube nur leicht an-
ziehen!

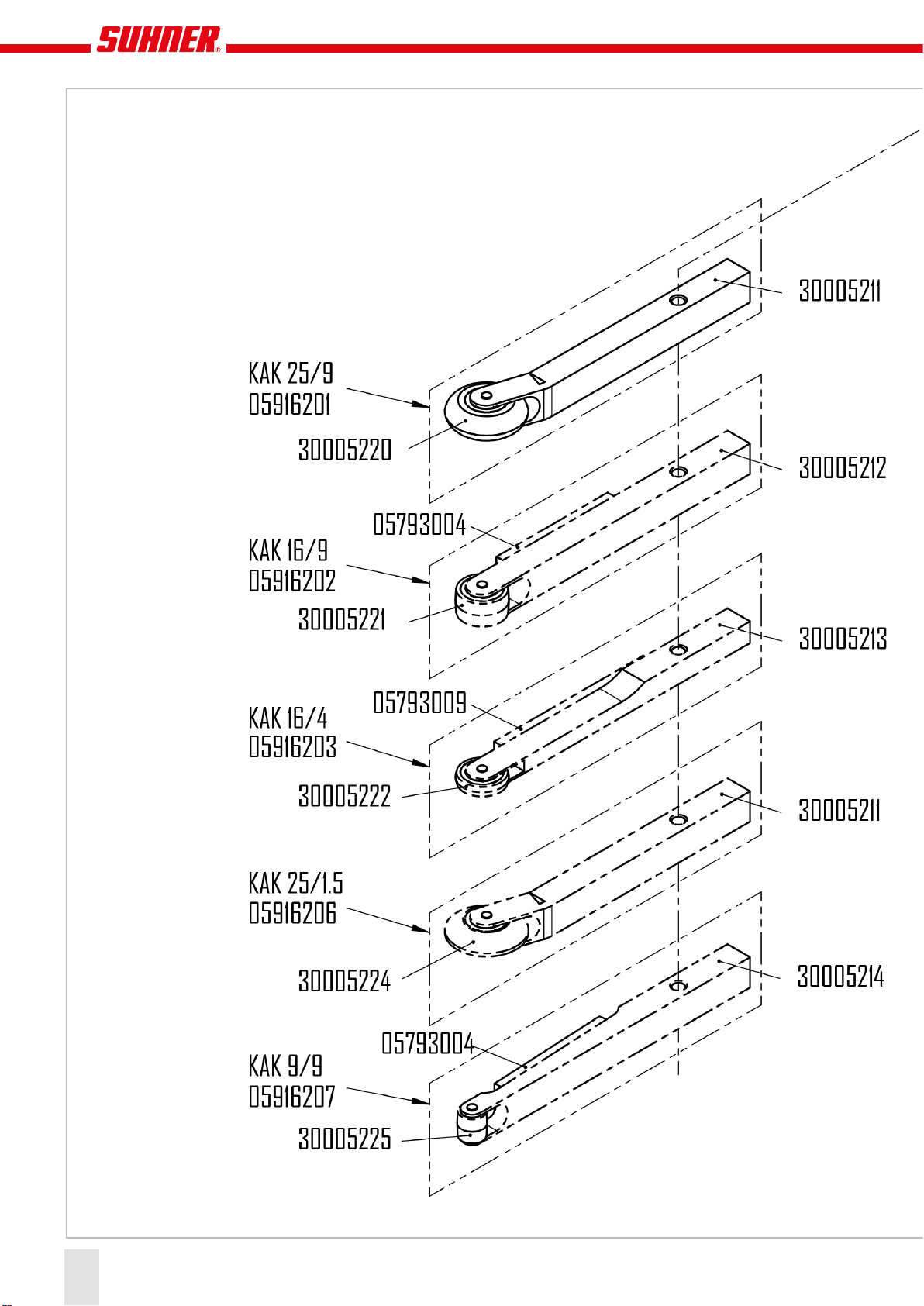

3.1.3 wechsel/montAge des KontAKtArms
Rändelmutter lösen (nicht herausziehen). Kontaktarm
wechseln, Rändelmutter wieder zuschrauben.
PT ES IT EN FR DENLPL CZ FI SECN DE
15

3.1.4 wechsel/montAge der KontAKtrolle
3.2 ArBeitshinweise
Bei Druckluftausfall ist der Ventilhebel loszulas-
sen!
Zu starker Schleifdruck verringert die Leistungs-
fähigkeit der Maschine und die Lebensdauer des Schleif-
bandes.
Verfügt der Kontaktarm über ein Schleifkissen, muss er
wie abgebildet montiert werden, damit das Schleifband
ziehend arbeitet, ohne dass die Spannfeder zusätzlich
belastet wird (siehe Pkt. 4.2). Damit kann der Bandschlupf
auf der Antriebsrolle vermieden werden.
Die nichtmetallischen Kissen leiten die Schleifwärme
schlecht ab, wodurch sich bei andauerndem Schleifen
die Bandklebeverbindung lösen könnte. Um dies zu ver-
hindern muss das Kissen regelmässig durch Abheben
entlastet werden.
Vliesbänder müssen mit reduzierter Drehzahl betrieben
werden.
4. Instandhaltung / wartung
4.1 VorBeugende instAndhAltung
Leerlaufdrehzahl periodisch und nach je-
der Wartung kontrollieren. Selbst wenn die
Maschine noch einwandfrei arbeitet, sollte
durch eine Fachperson periodisch nach ca. 300-400 Ar-
beitsstunden, jedoch mindestens einmal jährlich der Mo-
tor ausgebaut, gereinigt und die vier Schieber auf Abnüt-
zung geprüft werden. Gleichzeitigdas Fett imGetriebekopf
(Isoflex NBU 15) erneuern (nicht auswaschen!).
CN PL CZ FI SE NL PT ES IT EN FR DE
16

PT ES IT EN FRNLPL CZ FI SECN DE
17

1. IndIcatIon relatIve à
sécurIté
1.1 instructions générAles de sécurité
Ce dossier technique est valable pour la machine LBB 20.
Seul le personnel qualifié peut opérer sur la ma-
chine.
1.2 utilisAtion conforme àlA destinAtion
La machine est destinée à meuler, matifier, structurer,
brosser, polir et lisser les métaux, le bois, le plastique et
autres matériaux semblables.
1.3 utilisAtion contrAire àlA destinAtion
Toutes les applications autres que celles décrites
au point 1.2 sont à considérer comme contraires à
la destination et ne sont donc pas admissibles.
1.4 déclArAtion de conformité ce
Traduction du «EG-Konformitätserklärung (Original)».
Otto Suhner AG, Industriestrasse 10, CH-5242 Lupfig dé-
clare par la présente, sous sa seule responsabilité, que le
produit portant le numéro de série ou de lot (voir verso)
est conforme aux exigences des directives 2006/42/EG.
Normes appliquées : EN ISO 12100, EN ISO 11148. Fondé
de pouvoir : T. Fischer. CH-Lupfig, 11/2019.
T. Fischer/Chef de division
2. mIse en servIce
2.1 AVAnt lA mise en serVice
Utiliser de l‘air comprimé huilé (voir égale-
ment qualité de l’air au point 2.3). Re-
specter les prescriptions spécifiques au
pays.
Pour pouvoir poncer de façon homogène sur tous les
côtés, la machine est équipée d‘un capot de protection
partiellement ouvert. Si l‘on souhaite être protégé de tous
les côtés, il est possible d‘acheter en supplément un cou-
vercle adapté (Réf. 05921103).
2.1.1 monter le tuyAu d’Amenée d’Air
Inverser tuyau d’amenée d’air (ø8mm) travers bague de
raccordement et le fixer avec un pince à tuyau (disponible
en tant qu’accessoire).
2.2 mise en serVice
Avant de raccorder la machine à l’alimen-
tation en air comprimé, positionner la
douille sur « Arrêt » ! La machine ne doit
être enclenchée que si l’outil est correctement monté.
2.2.1 enclenchemen/déclenchement
Faire basculer le dispositif de verrouillage vers l’avant et
appuyez le levier sur l’enveloppe en plastique. En relâ-
chant le levier, la machine s’arrête.
AlternAtiVe
Déclenchement de la machine par rotation jusqu’en bu-
tée dans le sens de la flèche. Arrêt par rotation dans le
sens inverse.
Avant d’interrompre l’alimentation en air compri-
mé, toujours positionner la machine sur « Arrêt »
afin d’empêcher toute remise en marche inopi-
née.
2.3 PerformAnces
Pression max. 6.3bar
Puissance 250W
Consommation d‘air à puisasance max. 0.52m3/min
Consommation d‘air au jeu mort 0.6m3/min
Réglage graisseur ralenti env. 1-2 gouttes/min
Vitesse à vide 20000min-1
Niveau de pression acoustique EN ISO 15744
82dB(A), K=3dB(A)
CN PL CZ FI SE NL PT ES IT EN FR DE
FR
18

Niveau de puissance acoustique
EN ISO 15744 93dB(A), K=3dB(A)
Vibrations EN ISO 28927-12 2.1m/s2, K=0.7m/s2
Qualité de l’air DIN ISO 8573-1 3/4/4
Poids 0.570kg
Bande abrasive et de fibres :
Longueur de bande 305mm / 1/2“
Largeur de bande 3-13mm / 1/8“-1/2“
Épaisseur de bande jusqu'à 4mm
Tension de bande 40-60N
Vitesse de bande 21m/s
Galet d'entraînement Ø 20mm
2.4 conditions d’exPloitAtion
Plage de températres en exploitation: 0 à +40°C
Humidité de l‘air relative: 95% à +10°C sans condensation
3. utIlIsatIon / exPloItatIon
3.1 BAndes ABrAsiVes
Utilisar uniquement des bandes
brasives dont la vitesse maximale
autorisée est égale ou supérieure
à la vitesse de bande à vide de la machine!
Monter uniquement des bandes abrasives propres.
3.1.1 montAge/démontAge du BAnde ABrAsiVe
Décharger le bras de contact de l’écrou moleté et installer
la bande abrasive.
Optimiser la course de la bande à l’aide des deux vis
moletées pendant le fonctionnement et fixer le bras de
contact. Effectuer un essai de 30 secondes minimum
hors sollicitation.
3.1.2 remPlAcement/montAge d’AVAnt-corPs de meuleuse
àBAnde
Monter le galet d’entraînement à l’aide du boulon de ser-
rage sur la broche à tête angulaire
Enficher l’avant-corps de meuleuse à bande et fixer à
l’aide des vis dans la position souhaitée. Ne serrer la vis
que très légèrement !
3.1.3 remPlAcement/montAge du BrAs de contAct
Desserrer l’écrou moleté (ne pas le sortir !) Remplacer le
bras de contact, revisser l’écrou moleté.
PT ES IT EN FR DENLPL CZ FI SECN FR
19

3.1.4 rePlAcement/montAge du rouleAu de contAct
3.2 indicAtions de trAVAil
En cas d’interruption de l’alimentation en air com-
primé, relâcher le levier de soupape !
Une pression de ponçage trop importante dimi-
nue la performance de la machine et la longévité de la
bande abrasive.
Si le bras de contact dispose d’un coussin abrasif, il doit
être monté comme sur l’illustration afin que la bande
abrasive fonctionne en continue sans que le ressorts de
serrage soient sollicités de façon accrue (voir pt 4.2). De
cette manière, on évite que la bande patine sur le galet
d’entraînement.
Les coussins non métalliques conduisent mal la chaleur
de ponçage ce qui pourrait provoquer le décollage des
raccords de la bande lors d’un ponçage continu. Pour
éviter cela, il convient de soulever le coussin pour ôter la
sollicitation régulièrement.
Les bandes en non-tissé doivent être utilisées avec une
vitesse de rotation réduite.
4. maIntenance / entretIen
4.1 mAintenAnce PréVentiVe
Contrôler périodiquement la vitesse de
rotation à vide sans introduction d’outil de
même qu’après chaque opération de
maintenance. Même si la machine fonctionne encore par-
faitement, un spécialiste doit périodiquement (environ
toutes les 300-400 heures de service ou au moins une
fois par an) démonter le moteur, le nettoyer et contrôler
l’usure des quatre vannes. En même temps remplacer la
graisse (Isoflex NBU 15) de la tête d’entraînement (ne pas
lessiver!).
