SUHNER UWK 10R-125 Technical manual

Betriebsanleitung
Dossier technique
Technical Document
Manuale tecnico
Documentación técnica
Manual de Instruções
DE
FR
GB
ES
IT
PT
UWK 10R-125
UWK 10R-150

1. Notes on safety
1.1 General notes on safety
1.2 Use of the machine for pur-
poses for which it is intended
1.3 Incorrect use
1.4 CE declaration of conformity
1.5 Symbol lengend
2. Commissioning
2.1 Prior to taking the machine
into service
2.2 Taking the machine into serv-
ice
2.3 Rating data
2.4 Operating conditions
3. Handling / Operation
3.1 Protection devices
3.2 Rotation of gearbox head
3.3 Grinding tools
3.4 Working instructions
4. Service / Maintenance
4.1 Preventive maintenance
4.2 Maintenance and wearing
parts
4.3 Repair
4.4 Warranty
4.5 Storage
4.6 Disposal / Environmental com-
patibility
1. Indications relative à la
sécurité
1.1 Indications générales de sécu-
rité
1.2 Utilisation conforme à la desti-
nation
1.3 Utilisation contraire à la desti-
nation
1.4 Déclaration de conformité CE
1.5 Glossaire des symboles
2. Mise en service
2.1 Avant la mise en service
2.2 Mise en service
2.3 Performances
2.4 Conditions d’exploitation
3. Utilisation / Exploitation
3.1 Dispositifs de protection
3.2 Tourner la tête de transmission
3.3 Outils de polissage
3.4 Indications de travail
4. Maintenance / Entretien
4.1 Maintenance préventive
4.2 Pièces d’entretien et d’usure
4.3 Réparation
4.4 Prestations de garantie
4.5 Entreposage
4.6 Elimination / Compatibilité
environnementale
4. Instandhaltung /Wartung
4.1 Vorbeugende Instandhaltung
4.2 Wartungs- und Verschleissteile
4.3 Reparatur
4.4 Garantieleistung
4.5 Lagerung
4.6 Entsorgung / Umweltverträg-
lichkeit
3. Handhabung / Betrieb
3.1 Schutzvorrichtungen
3.2 Getriebekopf drehen
3.3 Schleifwerkzeuge
3.4 Arbeitsweise
2. Inbetriebnahme
2.1 Vor der Inbetriebnahme
2.2 Inbetriebnahme
2.3 Leistungsdaten
2.4 Betriebsbedingungen
1. Sicherheitshinweise
1.1 Allgemeine sicherheitstech-
nische Hinweise
1.2 Bestimmungsgemässe Ver-
wendung
1.3 Nicht bestimmungsgemässe
Verwendung
1.4 CE-Konformitätserklärung
1.5 Symbolerklärung
Inhaltsverzeichnis Table des matières Contents
Inhaltsverzeichnis Table des matières Contents
Inhaltsverzeichnis Table des matières Contents
Inhaltsverzeichnis Table des matières Contents
DE FR GB
2

1. Indicaciones relativas a
seguridad
1.1 Indicación general relativa a
seguridad
1.2 Uso conforme al previsto
1.3 Uso no conforme al previsto
1.4 Declaración de conformidad
CE
1.5 Explicación de los símbolos
utilizados
2. Puesta en servicio
2.1 Antes de la puesta en servicio
2.2 Puesta en servicio
2.3 Prestaciones
2.4 Condiciones de operación
3. Manejo / Operación
3.1 Dispositivos de protección
3.2 Girar el cabezal del engranaje
3.3 Útiles para lijar
3.4 Instrucciones de trabajo
4. Mantenimiento / Entreteni-
miento
4.1 Mantenimiento preventivo
4.2 Piezas para mantenimiento y
sujetas a desgaste
4.3 Reparación
4.4 Garantía
4.5 Almacenaje
4.6 Eliminación / Compatibilidad
con el medio ambiente
1. Prescrizioni di sicurezza
1.1 Informazioni generali sulla
sicurezza
1.2 Impiego conforme della mac-
china
1.3 Impiego non conforme
1.4 Dichiarazione di conformità
CE
1.5 Legenda dei simboli
2. Messa in servizio
2.1 Prima della messa in funzione
2.2 Messa in servizio
2.3 Dati sulle prestazioni
2.4 Condizioni di impiego
3. Manipolazione / Impiego
3.1 Dispositivi di protezione
3.2 Ruotare la testa del mandrino
3.3 Utensili abrasivi
3.4 Modalità di lavoro
4. Servizio / Manutenzione
4.1 Manutenzione preventiva
4.2 Pezzi di ricambio e di manu-
tenzione
4.3 Riparazione
4.4 Garanzia
4.5 Immagazzinamento
4.6 Smaltimento / Compatibilità
ambientale
3. Utilização / Operação
3.1 Dispositivos de protecção
3.2 Girar a cabeça propulsora
3.3 Ferramentas para polir
3.4 Indicações para o trabalho
4. Serviço / Manutenção
4.1 Manutenção preventiva
4.2 Peças sobresselentes e de
consumo
4.3 Reparação
4.4 Condições de garantia
4.5 Armazenagem
4.6 Eliminação / Compatibilidade
ambiental
1. Indicações sobre seguran-
ça
1.1 Indicações gerais sobre a
técnica de segurança
1.2 Utilização correcta para os
fins previstos
1.3 Utilização incorrecta
1.4 Declaração de conformidade
com a CE
1.5 Símbolos utilizados
2. Arranque inicial
2.1 Antes do arranque inicial
2.2 Arranque inicial
2.3 Características técnicas
2.4 Condições de operação
Indice Índice Índice
Indice Índice Índice
Indice Índice Índice
Indice Índice Índice
3
ESIT PT

1.1 General notes on
safety
This operation manual is ap-
plicable for the machines UWK
10R-125, UWK 10R-150.
The machines may only be han-
dled by personnel who are qual-
ified according to EN 60204-1.
It is imperative that the notes on
safety attached separately here-
to be observed!
1.2 Use of the machine for
purposes for which it
is intended
The machines are intended for
the purpose of cutting, rough-
ing and brushing of metal and
stone materials without the use
of water.
1.3 Incorrect use
All uses other than those de-
scribed under section 1.2 are
regarded as incorrect use and
are therefore not admissible.
1.1 Instructions générales
de sécurité
Ce dossier technique est va-
lable pour les machines UWK
10R-125, UWK 10R-150.
Seul le personnel qualifié selon
EN 60204-1 peut opérer sur les
machines.
Les instructions de sécurité sé-
parées, livrées en annexe, sont
à respecter de manière impéra-
tive.
1.2 Utilisation conforme à
la destination
Les machines sont destinées au
découpage, au dégrossissage
et au brossage de pièces en
métal et en pierre sans utilisa-
tion d’eau.
1.3 Utilisation contraire à
la destination
Toutes les applications autres
que celles décrites au point 1.2
sont à considérer comme con-
traires à la destination et ne sont
donc pas admissibles.
1.1 Allgemeiner sicher-
heitstechnischer
Hinweis
Diese Betriebsanleitung gilt für
die Maschinen UWK 10R-125,
UWK 10R-150.
Nur nach EN 60204-1 qualifi-
ziertes Personal darf die Ma-
schinen handhaben.
Beiliegende, separate Sicher-
heitshinweise sind zwingend zu
beachten!
1.2 Bestimmungsgemässe
Verwendung
Die Maschinen sind bestimmt
zum Trennen, Schruppen und
Bürsten von Metall- und Stein-
werkstoffen ohne Verwendung
von Wasser.
1.3 Nicht bestimmungsge-
mässe Verwendung
Alle andern als unter Pkt. 1.2
beschriebenen Verwendungen
gelten als nicht bestimmungs-
gemässe Verwendung und sind
deshalb nicht zulässig.
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation
2. Inbetriebnahme 2. Mise en service 2. Commissioning
4
DE FR GB
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety

1.1 Indicación general
relativa a seguridad
La presente documentación
técnica es válida para la sigu-
iente máquina UWK 10R-125,
UWK 10R-150.
La máquina debe ser mane-
jada únicamente por personal
cualificado según la norma EN
60204-1.
Observar imprescindiblemente
las indicaciones de seguridad
adjuntadas.
1.2 Uso conforme al pre-
visto
Las máquinas están previstas
para cortar, desbastar y cepillar
materiales de metal y piedra sin
uso de agua.
1.3 Uso no conforme al
previsto
Todo uso distinto a lo descrito
en el punto 1.2 se considera no
conforme al previsto, por lo que
no está permitido.
1.1 Informazioni generali
sulla sicurezza
Questo manuale tecnico si rife-
risce alle macchine UWK 10R-
125 e UWK 10R-150.
È autorizzato a manipolare la
macchina esclusivamente per-
sonale qualificato secondo EN
60204-1.
Le prescrizioni di sicurezza se-
parate ed allegate devono esse-
re osservate scrupolosamente!
1.2 Impiego conforme
della macchina
Le macchine sono destinate
al taglio, all‘abrasione ed alla
spazzolatura di pezzi in metallo
e pietra, senza impiego di ac-
qua.
1.3 Impiego non conforme
Tutti gli ulteriori impieghi, non
indicati al precedente punto 1.2
sono da considerare come non
conformi alle prescrizioni e sono
pertanto vietati.
1.1 Indicações gerais
sobre a técnica de
segurança
Este Manual de Instruções só é
válido para as seguintes máqui-
nas UWK 10R-125, UWK 10R-
150.
Só pessoal qualificado segundo
a EN 60204-1 deverá utilizá-la.
As istruções de segurança em
anexo devem ser escrupulosa-
mente respeitadas.
1.2 Utilização correcta
para os fins previstos
Estas máquinas destinam-se
a ser utilizadas para cortar,
desbastar e rebarbar materiais
metálicos ou de pedra sem uti-
lizar água.
1.3 Utilização incorrecta
Qualquer outra utilização dife-
rente das descritas no ponto
1.2, será considerada como não
apropriada e não será, portanto,
permitida.
5
ESIT PT
2. Messa in servizio 2. Puesta en servicio 2. Arranque inicial
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização / Operação
4. Servizio / manutenzione 4. Mantenimiento / entreteni-
miento
4. Serviço / Manutenção
1. Prescrizioni di sicurezza 1. Indicaciones relativas a se-
guridad
1. Indicações sobre segurança

1.4 CE declaration of con-
formity
We,
Otto Suhner GmbH
Postfach 1041
Bad Säckingen, Germany
declare herewith in sole respon-
sibility that the products:
UWK 10R-125
UWK 10R-150
Serial and batch nos.
See reverse side
complies with the requirements
of directives 98/37/EG; 73/23/
EWG; 89/336/EWG.
Applicable harmonized stan-
ards: EN ISO 12100; EN 50144.
R. Ackermann
Managing Director
1.4 Déclaration de confor-
mité CE
Nous, la maison
Otto Suhner GmbH
Case postale 1041
D-Bad Säckingen
déclarons par la présente, sous
notre propre responsabilité, que
les produits :
UWK 10R-125
UWK 10R-150
Numéro de série et de lot :
Voir au verso
sont conformes aux exigences
des directives 98/37/EG; 73/23/
EWG; 89/336/EWG.
Normes harmonisées appli-
quées : EN ISO 12100; EN
50144.
R. Ackermann
Directeur
1.4 CE-Konformitätserklä-
rung
Wir, die
Otto Suhner GmbH
Postfach 1041
D-Bad Säckingen
erklären hiermit in alleiniger Ver-
antwortung, dass die Produkte:
UWK 10R-125
UWK 10R-150
Serien- und Chargen-Nr.:
Siehe Rückseite
den Anforderungen der Richt-
linien 98/37/EG; 73/23/EWG;
89/336/EWG entspricht.
Angewandte harmonisierte Nor-
men: EN ISO 12100; EN 50144.
R. Ackermann
Geschäftsleiter
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation
2. Inbetriebnahme 2. Mise en service 2. Commissioning
6
DE FR GB
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety

1.4 Declaración de confor-
midad CE
Nosotros, la empresa
Otto Suhner GmbH
Postfach 1041
D-Bad Säckingen (Alemania)
declaramos por la presente,
bajo nuestra propia y exclusiva
responsabilidad, que el produc-
to
UWK 10R-125
UWK 10R-150
Número de serie y de lote:
Ver al dorso
cumple los requisitos de las di-
rectivas 98/37/EG; 73/23/EWG;
89/336/EWG.
Normas armonizadas aplica-
bles: EN ISO 12100; EN 50144.
R. Ackermann
Director-gerente
1.4 Dichiarazione di con-
formità CE
La sottoscritta
Otto Suhner GmbH
Casella postale 1041
D - Bad Säckingen
dichiara con la presente, sotto
la propria responsabilità, che il
prodotti
UWK 10R-125
UWK 10R-150
Numero di serie e di carico:
Vedi retro
rispettano le esigenze poste
dalle raccomandazioni 98/37/
EG; 73/23/EWG; 89/336/EWG.
Standard di armonizzazione
impiegati: EN ISO 12100; EN
50144.
R. Ackermann
Direttore
1.4 Declaração de confor-
midade com a CE
Nós, abaixo assinados, a Fir-
ma:
Otto Suhner GmbH
Caixa postal nº 1041
D-Bad Säckingen,
declaramos aqui, sob a nossa
inteiramente responsabilidade,
que os produtos:
UWK 10R-125
UWK 10R-150
Números de Série e Lote:
Ver no verso da pégina,
satisfaz às exigências das di-
rectivas 98/37/EG; 73/23/EWG;
89/336/EWG.
Normas harmonizadas
aplicáveis: EN ISO 12100; EN
50144.
R. Ackermann
Director
7
ESIT PT
2. Messa in servizio 2. Puesta en servicio 2. Arranque inicial
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização / Operação
4. Servizio / manutenzione 4. Mantenimiento / entreteni-
miento
4. Serviço / Manutenção
1. Prescrizioni di sicurezza 1. Indicaciones relativas a se-
guridad
1. Indicações sobre segurança

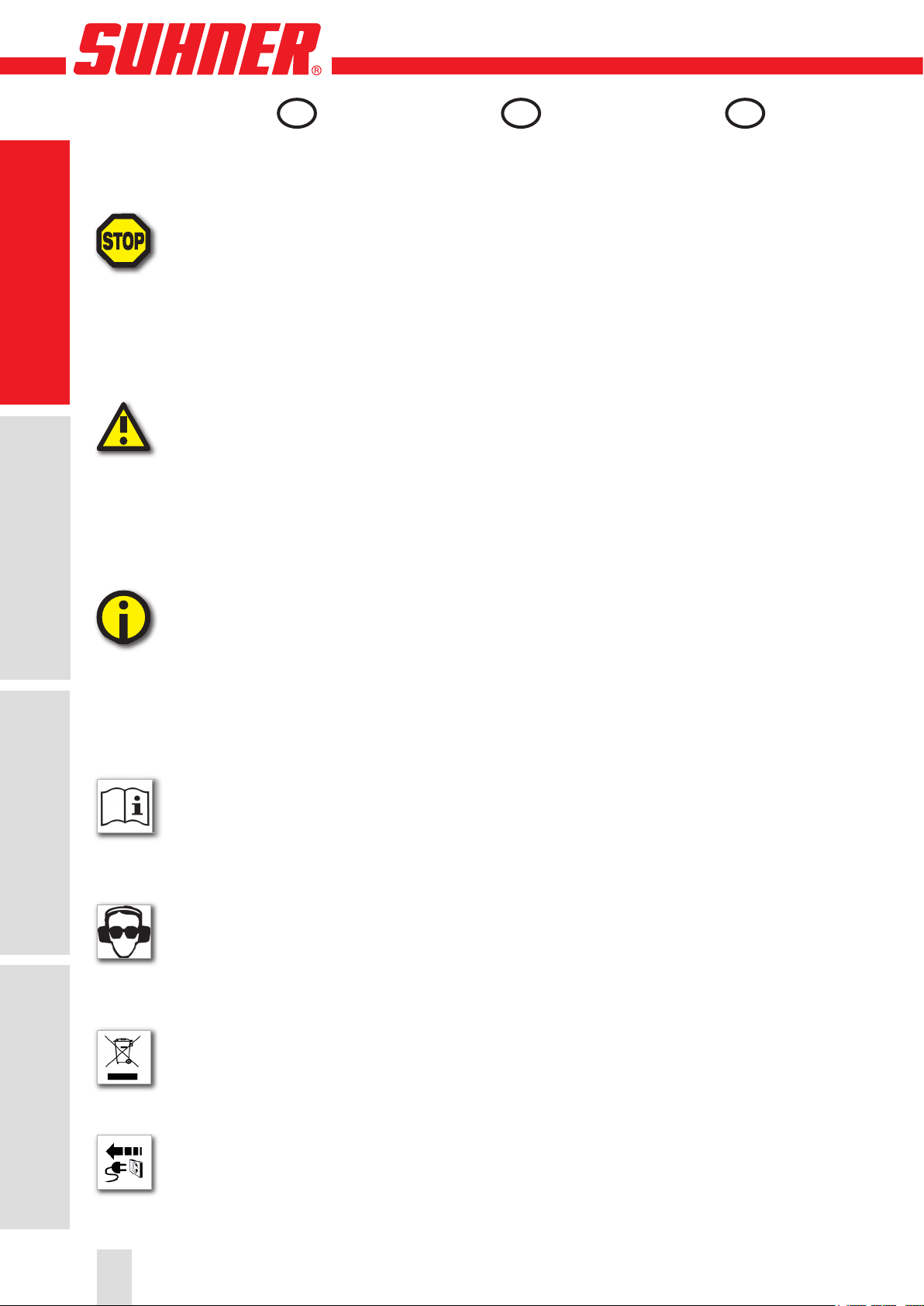

1.5 Symbol legend
Attention!
Make sure to read!
This information is very impor-
tant for ensuring correct opera-
tion of the product. Failure to ob-
serve this information can result
in a defect.
Note on safety / Hazard
This information serves to
achieve safe operation. Fail-
ure to observe this information
may compromise the operator‘s
safety.
Information
This information serrves for a
good understanding of the op-
eration of the product, thereby
permitting full exploitation of
the operational potential of the
product.
Technical Document
Read the technical document
prior to commissioning.
Safety glasses and ear protec-
tion.
Wear safety glasses and ear
protection.
Disposal
Friendly-to-the-environment dis-
posal.
Power connector
Before any work is carried out
on the machine, disconnect the
power connector.
1.5 Glossaire des symbo-
les
Attention !
A lire impérativement!
Cette information est très impor-
tante pour la garantie de fonc-
tionnement du produit. La non
observation peut entraîner une
défectuosité.
Indication relative à la sécurité /
Danger
Cette information sert à permet-
tre une utilisation sûre. En cas
de non observation, la sécurité
de l’utilisateur n’est pas garan-
tie.
Information
Cette information sert à la com-
préhension du fonctionnement
du produit. Par cela, la pleine
capacité de fonctionnement du
produit pourra être exploitée.
Dossier technique
Lire le dossier technique avant
la mise en service.
Lunettes de protection et pro-
tection de l’ouille.
Porter des lunettes de protec-
tion et une protection de l’ouille.
Elimination
Elimination favorable à l’environ-
nement.
Fiche du secteur
Avant tout travail sur la machine,
retirer la fiche du secteur.
1.5 Symbolerklärung
Achtung!
Unbedingt lesen!
Diese Information ist sehr wich-
tig für die Funktionsgewährlei-
stung des Produktes. Bei Nicht-
beachten kann ein Defekt die
Folge sein.
Sicherheitshinweis / Gefahr
Diese Information dient zum
Erlangen eines sicheren Be-
triebes. Bei Nichtbeachten ist
die Sicherheit für den Bediener
nicht gewährleistet.
Information
Diese Information dient zum
guten Verständnis der Funktion
des Produktes. Dadurch lässt
sich die volle Leistungsfähigkeit
des Produktes ausschöpfen.
Betriebsanleitung
Vor Inbetriebnahme des Pro-
duktes Betriebsanleitung lesen.
Schutzbrille und Gehörschutz
Schutzbrille und Gehörschutz
tragen.
Entsorgung
Umweltfreundliche Entsorgung.
Netzstecker
Vor jedem Arbeiten an der Ma-
schine Netzstecker ziehen.
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation
2. Inbetriebnahme 2. Mise en service 2. Commissioning
8
DE FR GB
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety

1.5 Explicación de los
símbolos utilizados
¡Atención!
¡Léase imprescindiblemente!
Esta información es muy impor-
tante para garantizar el funcio-
namiento del producto. Si no se
tiene en cuenta se pueden pro-
ducir defectos o averías.
Indicación relativa a la seguri-
dad / Peligro
Esta información es muy impor-
tante para garantizar un uso se-
guro del producto. Si se ignora,
no está garantizada la seguri-
dad del usuario.
Información
Esta información sirve para
comprender el funcionamiento
del producto. Ello permite apro-
vechar al máximo sus presta-
ciones.
Documentación técnica
Leer la documentación técnica
antes de poner en servicio el
producto.
Protección visual y acústica
Usar gafas y protección acústi-
ca.
Gestión de residuos
Eliminar los residuos sin conta-
minar el medio ambiente.
Enchufe de red
Desconectar el enchufe de la
red eléctrica.
1.5 Legenda dei simboli
Attenzione!
Da leggere assolutamente!
Questa informazione è molto
importante per il mantenimento
della funzionalità del prodotto.
In caso di non osservanza pos-
sono prodursi dei difetti.
Indicazione relativa alla sicurez-
za / pericolo
Questa informazione serve al
raggiungimento di un esercizio
sicuro. In caso di inosservanza,
la sicurezza dell‘utilizzatore non
è garantita.
Informazione
Questa informazione serve ad
una corretta comprensione del-
le funzioni del prodotto. In que-
sto modo è possibile sfruttare
pienamente le potenzialità del
prodotto.
Manuale tecnico
Prima della messa in funzione
del prodotto, leggere il manuale
tecnico.
Occhiali di protezione e protezi-
one dell‘udito
Portare gli occhiali di protezione
e la protezione dell‘udito
Smaltimento
Smaltimento rispettoso
dell‘ambiente.
Presa di rete
Prima di ogni lavoro sulla mac-
china, togliere la presa di rete.
1.5 Símbolos utilizados
Atenção!
A ler impreterivelmente!
Esta informação é extrema-
mente importante para a garan-
tia de funcionamento do produ-
to. A sua não observância pode
ocasionar uma avaria.
Indicações relativas à Seguran-
ça / Perigo
Esta informação serve para al-
cançar uma operação segura.
A sua não observância pode
comprometer a segurança do
operador.
Informação
Esta informação permite a boa
compreensão do funcionamen-
to do produto de modo a que se
possa explorar à sua plena cap-
acidade de funcionamento.
Manual de Instruções
Ler o manual de Instruções
antes de proceder ao arranque
inicial.
Protecção visual e acústica
Usar óculos e dispositivos de
protecção acústica.
Eliminação
Eliminação respeitadora do
meio ambiente
Ficha de conexão à rede
Antes de qualquer trabalho na
máquina, retirar a ficha da to-
mada
9
ESIT PT
2. Messa in servizio 2. Puesta en servicio 2. Arranque inicial
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização / Operação
4. Servizio / manutenzione 4. Mantenimiento / entreteni-
miento
4. Serviço / Manutenção
1. Prescrizioni di sicurezza 1. Indicaciones relativas a se-
guridad
1. Indicações sobre segurança

2.1 Prior to taking the ma-
chine into service
Before connecting tool to a pow-
er source, be sure the voltage
supplied is the same as speci-
fied on the name plate of the
tool. The power supply should
not vary more than 10% above
or below the voltage indicated
on the nameplate.
• Check grinding tool prior to
use.
• The grinding tool must be
mounted centrally and posi-
tioned against the limit stop.
• The maximum allowable
speed of the tool and of the
chuck may not be exceeded
under any circumstances.
• Observe national regula-
tions.
• Fit safety guard.
2.2 Taking the machine
into service

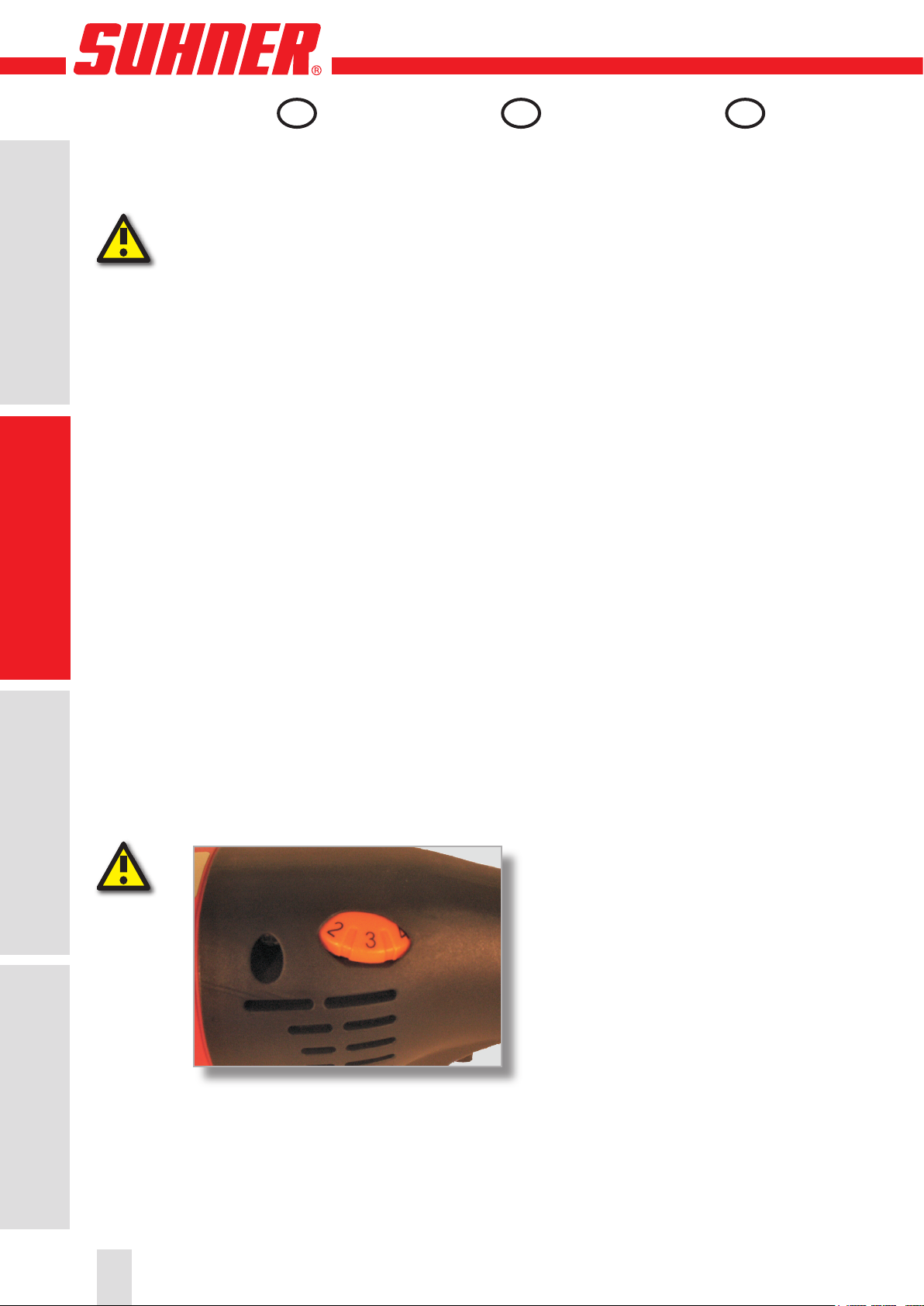

Preselect speed with adjusting wheel
according to speed table.
2.1 Avant la mise en ser-
vice
Contrôler la tension du réseau.
La tension de la source doit cor-
respondre avec les indications
de la fiche signalétique.
• L’outil de ponçage doit être
contrôlé avant son utilisa-
tion.
• L’outil de ponçage doit être
monté de façon centrée et
jusqu’à la butée.
• La vitesse de rotation
maximale admissible de
l’outillage et du dispositif de
serrage ne doit en aucun
cas être dépassé.
• Respecter les prescriptions
spécifiques au pays.
• Monter le carénage de
protection.
2.2 Mise en service
Sélectionner le régime de rotation
avec la molette de réglage selon la
tabelle des vitesses.
2.1 Vor der Inbetriebnah-
me
Netzspannung überprüfen.
Die Spannung der Stromquelle
muss mit den Angaben auf dem
Typenschild übereinstimmen.
• Schleifwerkzeug vor Ge-
brauch überprüfen.
• Das Schleifwerkzeug muss
zentrisch und am Anschlag
positioniert montiert sein.
• Die maximal zulässige
Drehzahl von Werkzeug
und Spannvorrichtung darf
keinesfalls überschritten
werden.
• Länderspezifische Vor-
schriften sind zu beachten.
• Schutzhaube montieren.
2.2 Inbetriebnahme
Drehzahl gemäss Drehzahltabelle mit
Stellrad vorwählen.
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation
10
DE FR GB
2. Inbetriebnahme 2. Mise en service 2. Commissioning

2.1 Antes de la puesta en
servicio
Comprobar el voltaje de la red.
La tensión de la fuente de ali-
mentación tiene que coincidir
con la indicada en la placa de
características.
• Controlar el útil de lijar antes
del uso.
• El útil de lijar tiene que estar
montado en posición cen-
trada y a tope.
• No sobrepasar en ningún
caso el número de revolu-
ciones máximo permitido
para el útil y el dispositivo
de sujeción.
• Observar las disposiciones
legales específicas del país.
• Montar la cubierta protecto-
ra.
2.2 Puesta en servicio
Seleccionar con la ruedecilla de
ajuste el número de revoluciones
indicado en la tabla.
2.1 Prima della messa in
funzione
Verificare la tensione di rete. La
tensione della fonte di aliment-
azione deve corrispondere a
quella indicata sulla placchetta
del modello.
• Verificare gli utensili abrasivi
prima dell‘uso.
• Gli utensili abrasivi devono
essere posizionati in modo
centrato ed a fondo.
• Il regime massimo pre-
visto per l‘utensile e per
l‘apparecchio non deve in
nessun caso essere supera-
to.
• Sono da osservare le pre-
scrizioni specifiche per le
diverse nazioni.
• Montare la scocca di prote-
zione.
2.2 Messa in funzione
Impostare il regime sulla rotellina di
regolazione in base alla tabella dei
regimi.
2.1 Antes do arranque
inicial
Controlar a tensão da rede que
deve coincidir com os dados da
placa de características.
• Controlar a máquina antes
de a utilizar.
• A máquina deve estar mon-
tada centrada e no batente
de fim de curso.
• O número de rotações
máximo da ferramenta
permitido e o do dispositivo
de fixação não devem ser
excedidos.
• Respeitar as normas nacio-
nais e locais.
• Montar a cobertura de pro-
tecção
2.2 Arranque inicial
Com a roda de ajuste, pré-seleccio-
nar o número de rotações segundo
a tabela.
11
ESIT PT
1. Prescrizioni di sicurezza 1. Indicaciones relativas a se-
guridad
1. Indicações sobre segurança
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização / Operação
4. Servizio / manutenzione 4. Mantenimiento / entreteni-
miento
4. Serviço / Manutenção
2. Messa in servizio 2. Puesta en servicio 2. Arranque inicial

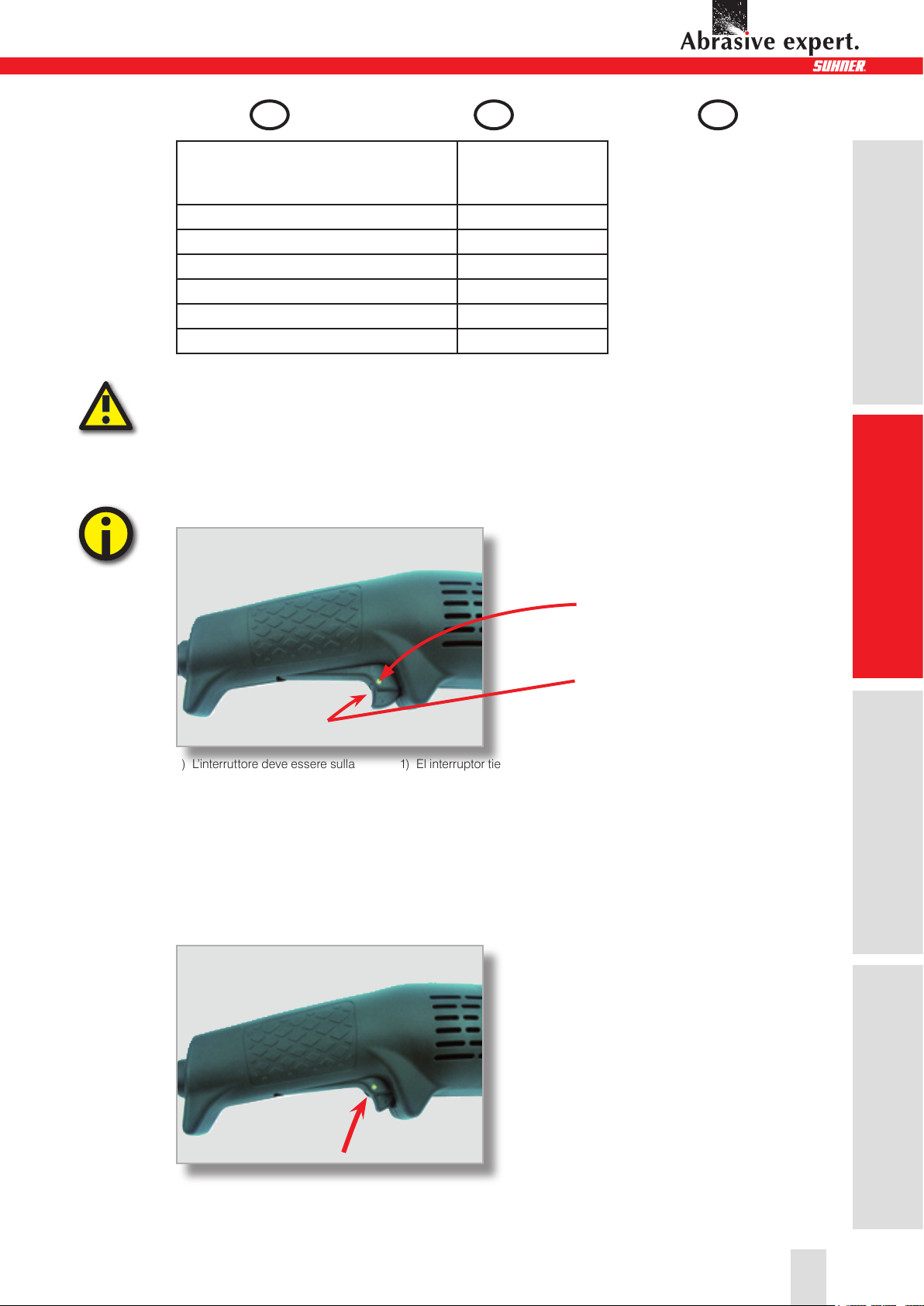

During operation never increase
the speed of the machine to
above that of the maximum ad-
missible speed of the grinding
tool.
Turn on:
1) The switch must be in the OFF
position.
2) To turn the machine on, push the
ON/OFF switch toward the front
unteil it clicks in.
Turn off:
Press the ON/OFF swith to trigger
the blocking and the machine shuts
down.
Ne jamais accroître la vitesse
adaptée à l’outil de polissage
durant la phase de travail !
Enclenchement :
1) L’interrupteur doit être en position
HORS.
2) Pour enclencher la machine, pla-
cer l’interrupteur EN/HORS vers
l’avant jusqu’à encliquetage.
Déclenchement :
Par pression sur l’interrupteur EN/
HORS l’encliquetage est libéré et la
machine s’arrête.
Während dem Betrieb niemals
die auf das Schleifwerkzeug ab-
gestimmte Drehzahl erhöhen!
Einschalten:
1) Schalter muss in der AUS-Position
sein.
2) Um die Maschine einzuschalten,
EIN-/AUS-Schalter nach vorne
drücken bis er einrastet.
Ausschalten:
Durch Drücken des EIN-/AUS-Schal-
ters wird die Arretierung gelöst und
die Maschine stellt ab.
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation
12
DE FR GB
2. Inbetriebnahme 2. Mise en service 2. Commissioning
Stellradstufe
Position de la roue réglabel
Adjusting wheel increment min-1 / rpm
1 4100
2 5000
3 6000
4 7000
5 8000
6 9000
1)
2)

No incrementar jamás durante
el funcionamiento el número de
revoluciones adaptado al útil de
lijar.
Conectar:
1) El interruptor tiene que estar en la
posición de desconexión (OFF).
2) Para conectar la máquina, empu-
jar el interruptor de conexión/des-
conexión hacia adelante hasta
que se enclave.
Desconectar:
Presionando el interruptor de co-
nexión/desconexión se suprime el
bloqueo y se para la máquina.
Nel corso dell‘impiego non au-
mentare mai il numero dei giri
impostato sull‘utensile di leviga-
tura!
Accensione:
1) L’interruttore deve essere sulla
posizione SPENTO.
2) Per accendere la macchina,
spingere in avanti l’interruttore
ACCESO/SPENTO fino allo scatto.
Spegnimento:
Premendo l’interruttore ACCESO/
SPENTO viene sbloccato il fermo e la
macchina si arresta.
Durante o funcionamento, não
aumentar nunca o número de
rotações da máquina pré-selec-
cionado
Ligar à corrente:
1) O interruptor deve estar na po-
sição de desligado.
2) Para ligar a máquina, empurrar
para a frente o interruptor ON/OFF
até ao travamento.
Desligar da corrente:
Premindo o interruptor ON/OFF
desfaz-se o travamento e a m áquina
pára.
13
ESIT PT
1. Prescrizioni di sicurezza 1. Indicaciones relativas a se-
guridad
1. Indicações sobre segurança
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização / Operação
4. Servizio / manutenzione 4. Mantenimiento / entreteni-
miento
4. Serviço / Manutenção
2. Messa in servizio 2. Puesta en servicio 2. Arranque inicial
Impostazione della rotella regolabile
Posición de la ruedecilla de ajuste
Posição da roda de ajuste min-1 / rpm
1 4100
2 5000
3 6000
4 7000
5 8000
6 9000
1)
2)

2.3 Rating data
2.4 Operating conditions
3.1 Protective devices
The machine may only be oper-
ated with the safety guards and
the additional handle fitted!
2.3 Performances
2.4 Conditions d’exploita-
tion
3.1 Dispositifs de protec-
tion
L’appareil ne doit être utilisé
qu’avec le capot de protection
et la poignée supplémentaire !
2.3 Leistungsdaten
2.4 Betriebsbedingungen
3.1 Schutzvorrichtungen
Das Gerät darf nur mit Schutz-
haube und Zusatzhandgriff be-
trieben weren!
Temperaturbereich
Betrieb Plage de températures en exploitation Temperature range during operation 0 to +50°C
Relative Luftfeuchtigkeit Humidité de l‘air relative Relative air humidity 10% at 95°C not
condensed
Temperaturbereich
Betrieb Plage de températures en exploitation Temperature range during operation 0 to +50°C
Relative Luftfeuchtigkeit Humidité de l‘air relative Relative air humidity 10% at 95°C not
condensed
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
2. Inbetriebnahme 2. Mise en service 2. Commissioning
14
DE FR GB
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation
Netzspannung
(siehe Ersatzteil-
liste)
Tension
(voir liste des pi-
èces de rechange)
Power voltage
(cf. replacement parts list)) 120/230/240 V 50/60 Hz 120/230/240 V 50/60 Hz
Leistungs-
aufnahme Puissance absor- bée Power Input 1530 W 1530 W
Leistungs-
abgabe Puissance rende- ment Power Output 1000 W 1000 W
Leerlaufdrehzahl Vitesse à vide No-load speed 10500
min-1/rpm 10000 min-1/rpm
Max. Werkzeug Ø Outil Ø max. Max. wheel diameter 125 mm 150 mm
Schleifspindelge-
winde Filetage de porte- meule Grinding spindle thread M14 / 5/8“ M14 / 5/8“
Schalldruckpegel
EN 60745
Niveau de pres-
sion acoustique
selon EN 60745
Sound pressure level ac-
cording to EN 60745 89 dB (A) 89 dB (A)
Schallleistungs-
pegel Niveau de puis- sance acoustique Noise emission level 100 dB (A) 100 dB (A)
Vibration
EN 60745 Vibration selon EN 60745 Vibration according to EN 60745 5.2m/s2 K = 1.5m/s25.2 m/s2 K = 1.5m/s2
Gewicht ohne
Kabel Poids sans câble Weight w/o cord set 2.6 kg 2.8 kg
Schutzklasse Classe de protec-
tion Protection class / II / II
UWK 10R-125 UWK 10R-150

2.3 Prestaciones
2.4 Condiciones de opera-
ción
3.1 Dispositivos de protec-
ción
La máquina se debe utilizar úni-
camente estando provista de la
cubierta protectora y del mango
adicional.
2.3 Dati sulle prestazioni
2.4 Condizioni di impiego
3.1 Dispositivi di protezio-
ne
L‘apparecchio può essere im-
piegato esclusivamente con
la scocca di protezione e con
l‘impugnatura supplementare!
Temperatura d‘esercizio Gama de temperaturas
en servicio Gama de temperaturas em operação 0 to +50°C
Umidità relativa Humedad relativa del aire Máxima humidade relativa
do ar 10% at 95°C not
condensed
Temperatura d‘esercizio Gama de temperaturas
en servicio Gama de temperaturas em operação 0 to +50°C
Umidità relativa Humedad relativa del aire Máxima humidade relativa
do ar 10% at 95°C not
condensed
2.3 Características técni-
cas
2.4 Condições de opera-
ção
3.1 Dispositivos de pro-
tecção
Só utilizar a máquina com a co-
berta de protecção e a empun-
hadura adicional!
15
ESIT PT
1. Prescrizioni di sicurezza 1. Indicaciones relativas a se-
guridad
1. Indicações sobre segurança
2. Messa in servizio 2. Puesta en servicio 2. Arranque inicial
4. Servizio / manutenzione 4. Mantenimiento / entreteni-
miento
4. Serviço / Manutenção
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização
Tensione di rete (vedi
lista dei pezzi di
ricambio)
Tensión de red (ver
lista de repuestos)
Tensão da rede
(ver lista de sobres-
selentes)
120/230/240 V
50/60 Hz 120/230/240 V 50/60 Hz
Potenza assorbita Potencia absorbida Potência de entrada 1530 W 1530 W
Potenza emessa Potencia de salida Potência fornecida 1000 W 1000 W
Regime minimo Velocidad en vacíon Velocidade em vazio 10500
min-1/rpm 10000 min-1/rpm
Ø massimo utensile Diámetro máx. del útil Ø máximo da ferra-
menta 125 mm 150 mm
Filetto della bobina
abrasiva Rosca del husillo portamuela Rosca do mandril M14 / 5/8“ M14 / 5/8“
Emissione fonica EN
60745
Nivel de presión
sonora según EN
60745
Nível de pressão
sonora segundo EN
60745 (NPS) 89 dB (A) 89 dB (A)
Emissione fonica Nivel de potencia
sonora Nivel máximo de intensidade sonora 100 dB (A) 100 dB (A)
Vibrazioni EN 60745 Vibración según EN
60745 Vibração segundo EN 60745 5.2 m/s2 K = 1.5m/s25.2 m/s2 K = 1.5m/s2
Peso senza cavo Peso sin cable Peso sem cabo 2.6 kg 2.8 kg
Classe di protezione Clase de protección Classe de protecção / II / II
UWK 10R-125 UWK 10R-150

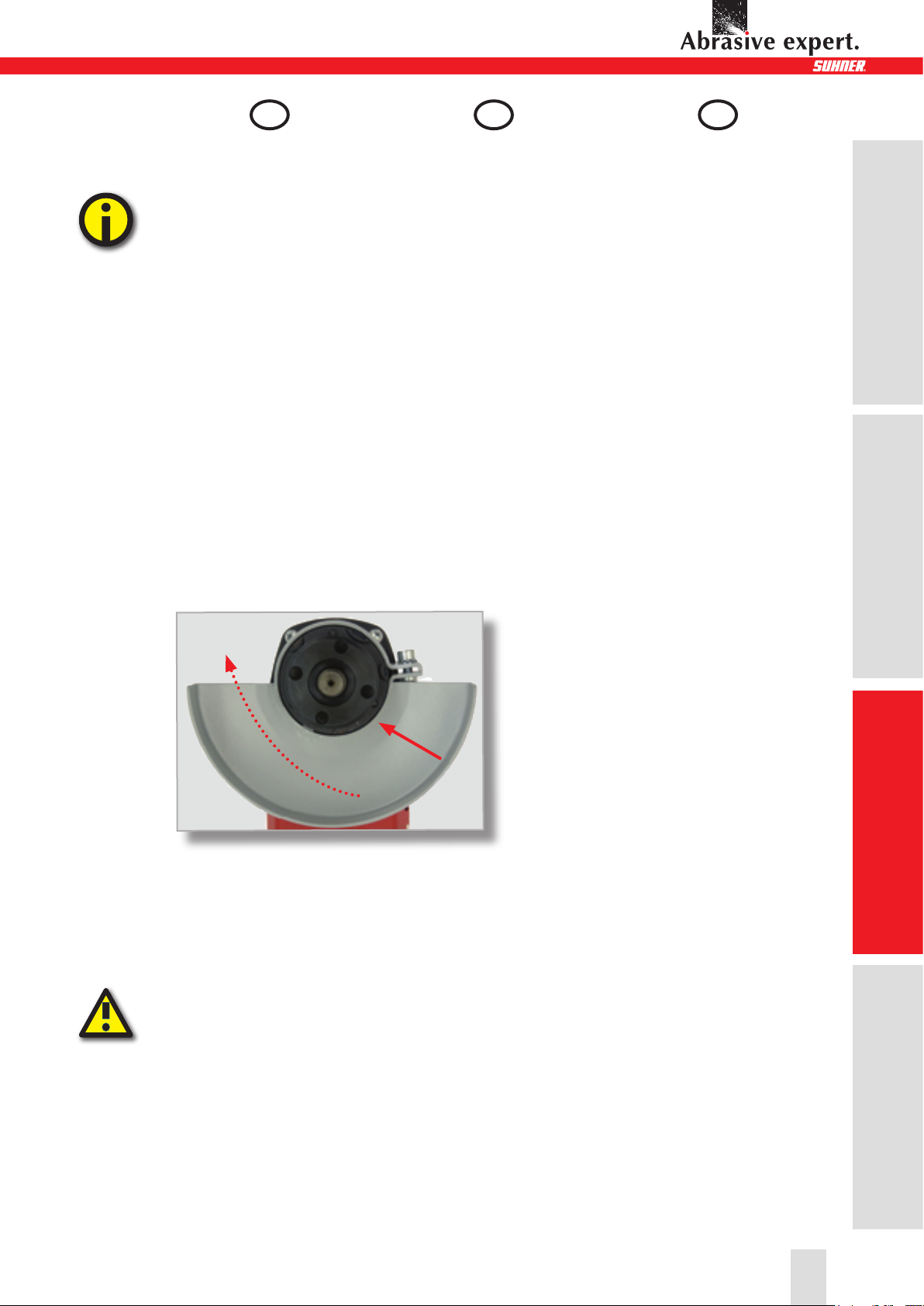

3.1.1 Safety guard
The safety guard was already
correctly adjusted in the factory.
With this adjustment it can be
brought into the desired work-
ing position, or removed.
When the pressure point is over-
come the protective guard must
rotate without the use of exces-
sive force. Otherwise, either the
protective guard has to be read-
justed or the locking mechanism
has to be cleaned.
Fit protective guard
The bolts and the grooves must
align.
Bring the safety guard into the de-
sired working position.
For correct and sustained func-
tioning of the locking mecha-
nism it is important that the
correct clearance be adjusted
between the safety guard and
the bearing cover.
3.1.1 Capot de protection
Le capot de protection est déjà
réglé correctement en usine.
Avec ce réglage, il peut être
orienté simplement en le tour-
nant dans la position de travail
désirée ou il peut être carrément
enlevé.
Après le passage du point d’en-
cliquetage, le capot doit pouvoir
être tourné sans effort puis être
encliqueté à nouveau. Dans le
cas contraire, le capot de pro-
tection doit être réglé à nouveau
resp. le mécanisme de ver-
rouillage doit être nettoyé.
Mettre en place le capot de pro-
tection
Les doigts et encoches doivent
correspondre
Tourner le capot de protection dans
la position de travail désirée.
Pour une fonction correcte et de
longue durée du mécanisme de
verrouillage, le jeu correct entre
capot de protection et couvercle
de palier est important.
3.1.1 Schutzhaube
Die Schutzhaube ist werksei-
tig bereits korrekt eingestellt.
Mit dieser Einstellung kann sie
durch einfaches Verdrehen in
die gewünschte Arbeitsposition
gebracht oder abgenommen
werden.
Nach Überwindung des Druck-
punktes muss sich die Schutz-
haube ohne allzu grossen Kraft-
aufwand drehen und wieder
einrasten lassen. Andernfalls
muss die Schutzhaube neu ein-
gestellt bzw. der Arretierungs-
mechanismus gereinigt wer-
den.
Schutzhaube aufsetzen
Zapfen und Nuten müssen überein
stimmen.
Schutzhaube in die gewünschte
Arbeitsposition drehen.
Für eine korrekte und langanhal-
tende Funktion des Arretierme-
chanismus ist das richtige Spiel
zwischen Schutzhaube und La-
gerdecke wichtig.
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
2. Inbetriebnahme 2. Mise en service 2. Commissioning
16
DE FR GB
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation

3.1.1 Cubierta protectora
La cubierta protectora se ha
ajustado ya correctamente en
fábrica. Con este ajuste, un sim-
ple giro basta para ponerla en la
posición de trabajo deseada o
también para desmontarla.
Tras superar el punto de resi-
stencia, la cubierta protectora
se tiene que poder girar y encla-
var de nuevo sin excesivo esfu-
erzo. De no ser así, se tiene que
reajustar la cubierta protectora
o bien se tiene que limpiar el
mecanismo de enclavamiento.
Colocación de la cubierta pro-
tectora
Las espigas y las ranuras tienen que
coincidir.
Girar la cubierta protectora a la posi-
ción de trabajo deseada.
Para que el mecanismo de en-
clavamiento funcione correc-
tamente a largo plazo, es de
suma importancia que exista la
holgura debida entre la cubierta
protectora y el sombrerete de
cojinete.
3.1.1 Scocca di protezione
La scocca di protezione viene
fornita correttamente regolata
dalla fabbrica. Con questa im-
postazione è possibile disporla
nella posizione di lavoro desi-
derata o tolta, semplicemente
ruotandola.
Al raggiungimento del punto di
pressione, la scocca di protezio-
ne deve poter ruotare e scattare
in posizione senza alcun parti-
colare sforzo. In caso contrario,
la scocca di protezione deve
nuovamente essere regolata,
rispettivamente deve essere pu-
lito il meccanismo di arresto.
Montare la scocca di protezione
I perni e le scanalature devono
combaciare.
Ruotare la scocca di protezione nella
posizione di lavoro desiderata.
Per un funzionamento corretto e
persistente del maccanismo di
arresto è importante che vi sia
il giusto gioco tra la scocca di
protezione e la copertura di ap-
poggio.
3.1.1 Coberta de protecção
A coberta de protecção vem
já de fábrica correctamente
ajustada permitindo a sua fácil
remoção ou colocação na po-
sição apropriada ao trabalho a
executar.
Depois de superar o centro
de pressão, deve ser possível
rodar a coberta de protecção
sem esforço apreciável até atin-
gir o ponto de travamento. Caso
contrário, será necessário des-
montar a coberta de protecção
e montá-la de novo ou limpar o
dispositivo de encravamento.
Colocação da coberta de pro-
tecção
Os pernos devem coincidir com as
ranhuras.
Rodar a coberta de protecção até à
posição de trabalho desejada.
Para um correcto e duradouro
funcionamento do mecanismo
de travamento é importante
manter uma folga pertinente en-
tre a coberta de protecção e a
tampa do rolamento.
17
ESIT PT
1. Prescrizioni di sicurezza 1. Indicaciones relativas a se-
guridad
1. Indicações sobre segurança
2. Messa in servizio 2. Puesta en servicio 2. Arranque inicial
4. Servizio / manutenzione 4. Mantenimiento / entreteni-
miento
4. Serviço / Manutenção
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização

Adjustment of safety guard
For fastening the screw must be
tightened down. To release, turn
screw back approx. ½ rotation.
Too much clearance between
the screw and the bearing cap
can result in malfunctioning
of the safety guard adjusting
mechanism.
Removal of safety guard
If necessary, release screw with
Allen key. Bring bolt and groove
into alignment and remove the
safety guard.
Cleaning of locking mechanism
Remove safety guard as men-
tioned above.
Remove clamping nut and backing
flange.
Réglage du capot de protection
Pour la fixation, la vis doit être serrée.
Pour libérer la fixation desserrer la vis
d’env. ½ tour.
Si la vis possède trop de jeu sur
le couvercle de palier cela peut
entraîner une
fonction erronée du mécanisme
de réglage du capot de protec-
tion !
Enlever le capot de protection
En cas de nécessité, desserrer
la vis avec une clé à 6-pans.
Placer le doigt et l’encoche dans
la même position et démonter le
capot de protection
Nettoyer le mécanisme de ver-
rouillage
Démonter le capot de protection
comme mentionné ci-dessus.
Enlever l’écrou tendeur et la bride de
tension
Schutzhaube einstellen
Zur Fixation muss die Schraube
festgezogen werden. Zum Lösen der
Fixation Schraube ca. 1/2 Umdre-
hung zurückdrehen.
Sitzt die Schraube mit zu viel
Spiel auf dem Lagerdeckel,
kann dies zu Fehlfunktionen
des Verstellmechanismus der
Schutzhaube führen!
Schutzhaube abnehmen
Falls notwendig, Schraube mit
Innensechskantschlüssel lösen.
Zapfen und Nute in die gleiche
Stellung bringen und Schutz-
haube abziehen.
Arretiermechanismus reinigen
Schutzhaube, wie oben er-
wähnt, abziehen.
Spannmutter und Spannflansch
entfernen
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
2. Inbetriebnahme 2. Mise en service 2. Commissioning
18
DE FR GB
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation

Ajuste de la cubierta protectora
Para la fijación se tiene que apretar
el tornillo. Para soltar la fijación,
desenroscar el tornillo media vuelta
aproximadamente.
Si el tornillo está alojado con
demasiada holgura en el som-
brerete de cojinete, esto puede
ser causa de funcionamiento in-
correcto del mecanismo de rea-
juste de la cubierta protectora.
Desmontaje de la cubierta pro-
tectora
Si es necesario, aflojar el tornillo
con la llave Allen. Poner las es-
pigas y las ranuras en la misma
posición y retirar la cubierta pro-
tectora.
Limpieza del mecanismo de en-
clavamiento
Retirar la cubierta protectora tal
como se ha descrito anterior-
mente.
Quitar la tuerca y la brida de sujeción
Regolare la scocca di protezi-
one
Per il fissaggio, la vite deve essere
serrata. Per allentare il fissaggio ruo-
tare la vite indietro di circa 1/2 giro.
Se la vite è inserita con troppo
gioco sulla copertura di ap-
poggio, ciò può portare a mal-
funzionamenti del maccanismo
di regolazione della scocca di
protezione!
Togliere la scocca di protezione
Se necessario, allentare la vite
con una chiave esagonale. Far
combaciare il perno e la sca-
nalatura e togliere la scocca di
protezione.
Pulire il meccanismo di arresto
Togliere la scocca di protezione
come indicato sopra.
Rimuovere il bullone d’arresto e la
flangia di tensione.
Ajuste da coberta de protecção
Para a fixação, apertar o parafuso
firmemente. Para soltar o parafuso
de fixação, desapertá-lo cerca de
½ volta.
Uma folga demasiada entre o
parafuso e a tampa
do rolamento, pode originar er-
ros de funcionamento do meca-
nismo de deslocação da cober-
ta de protecção!
Desmontar a coberta de pro-
tecção
Caso seja necessário, soltar
o parafuso Allen com a chave
hexagonal. Colocar os pernos
e ranhura na posição correcta e
retirar a coberta de protecção.
Limpeza do mecanismo de tra-
vamento
Retirar a coberta de protecção
como anteriormente explicado.
Desmontar a porca e a flange de
aperto
19
ESIT PT
1. Prescrizioni di sicurezza 1. Indicaciones relativas a se-
guridad
1. Indicações sobre segurança
2. Messa in servizio 2. Puesta en servicio 2. Arranque inicial
4. Servizio / manutenzione 4. Mantenimiento / entreteni-
miento
4. Serviço / Manutenção
3. Manipolazione / impiego 3. Manejo / operación 3. Utilização

Loosen and remove the three clamp-
ing screws.
Carefully remove the spring washer
with the three balls, the drive plate
and the washer.
Thoroughly clean all parts. Re-
place defective parts.
Lubricate spring disc ball trave-
ler with a little multi-purpose
grease.
Refit all parts in reverse se-
quence, making sure that the
drive plate and spring washers
are correctly aligned (grooves).
Tensioning screws PT3.4x14 are
used for tensioning the locking
mechanism. When carrying out
maintenance work on the safety
guard or on the locking mech-
anism make sure that these
screws are used, and not longer
Libérer et enlever les trois vis de
tension
Enlever avec précaution la rondelle
élastique avec les trois billes, le doigt
d’entraînement et la rondelle.
Nettoyer minutieusement toutes
les pièces. remplacer les pièces
d’endommagés.
Graisser les guides de billes de
la rondelle élastique avec une
graisse universelle du commer-
ce.
Remonter toutes les pièces
dans l’ordre inverse. Veiller lors
de cette opération à une même
orientation (rainures) des doigts
d’entraînement et des rondelles
élastiques.
Pour le serrage du mécanisme
d’arrêt utiliser des vis de ten-
sionn PT3,4x14. Lors de tra-
vaux d’entretien sur le capot de
protection ou au mécanisme
d’arrêt, veiller à ce que des mê-
mes vis soient réutilisées et non
Lösen und entfernen der drei Spann-
schrauben
Federscheibe mit den drei Kugeln,
die Mitnehmer- und die Unterlags-
scheibe vorsichtig entfernen
Alle Teile gründlich reinigen. De-
fekte Teile ersetzen.
Die Kugelführungen der Feder-
scheibe mit etwas handelsüb-
lichem Mehrzweckfett schmie-
ren.
Alle Teile sinngemäss in um-
gekehrter Reihenfolge wieder
montieren. Dabei auf die glei-
che Ausrichtung (Nuten) der
Mitnehmer- und Federscheiben
achten.
Zum Spannen des Arretier-
mechanismus werden Spann-
schrauben PT3,4x14 verwendet.
Bei Wartungsarbeiten an der
Schutzhaube oder am Arretie-
rungsmechanismus ist darauf
zu achten, dass diese Schrau-
1. Sicherheitshinweis 1. Indication relative à la sécurité 1. Notes on safety
4. Instandhaltung / Wartung 4. Maintenance / Entretien 4. Service / Maintenance
2. Inbetriebnahme 2. Mise en service 2. Commissioning
20
DE FR GB
3. Handhabung / Betrieb 3. Utilisation / Exploitation 3. Handling / Operation
