1 Allgemeines
Grundsätzlich ist die Einbau- und Betriebsanleitung mit Art.-Nr. 6006573 (Tauchmotorrührwerke Type ABS XRW) in großen Teilen auch
für das XRW 330 gültig. Dies gilt auch für den sachgemäßen Anschluss und den sicheren Betrieb der Ex-Ausführung des
XRW 330. Gleiches gilt für die Sicherheitshinweise. Diese sind in dem separaten Heft mit der Art.-Nr. 6005591 enthalten und sind vor
der Installation und Inbetriebnahme sorgfältig zu studieren!
In dieser „Zusatz“-Einbau- und Betriebsanleitung für das Tauchmotorrührwerk Typ ABS XRW 330 sind daher nur Querverweise
bzw.dieabweichenden,zusätzlichenundproduktspezischenInformationenenthalten.
1.1 - 1.3 Einführung; Bestimmungsgemäße Verwendung; Einsatzgrenzen
Siehe Kapitel 1.1 - 1.3 der Einbau- und Betriebsanleitung 6006573.

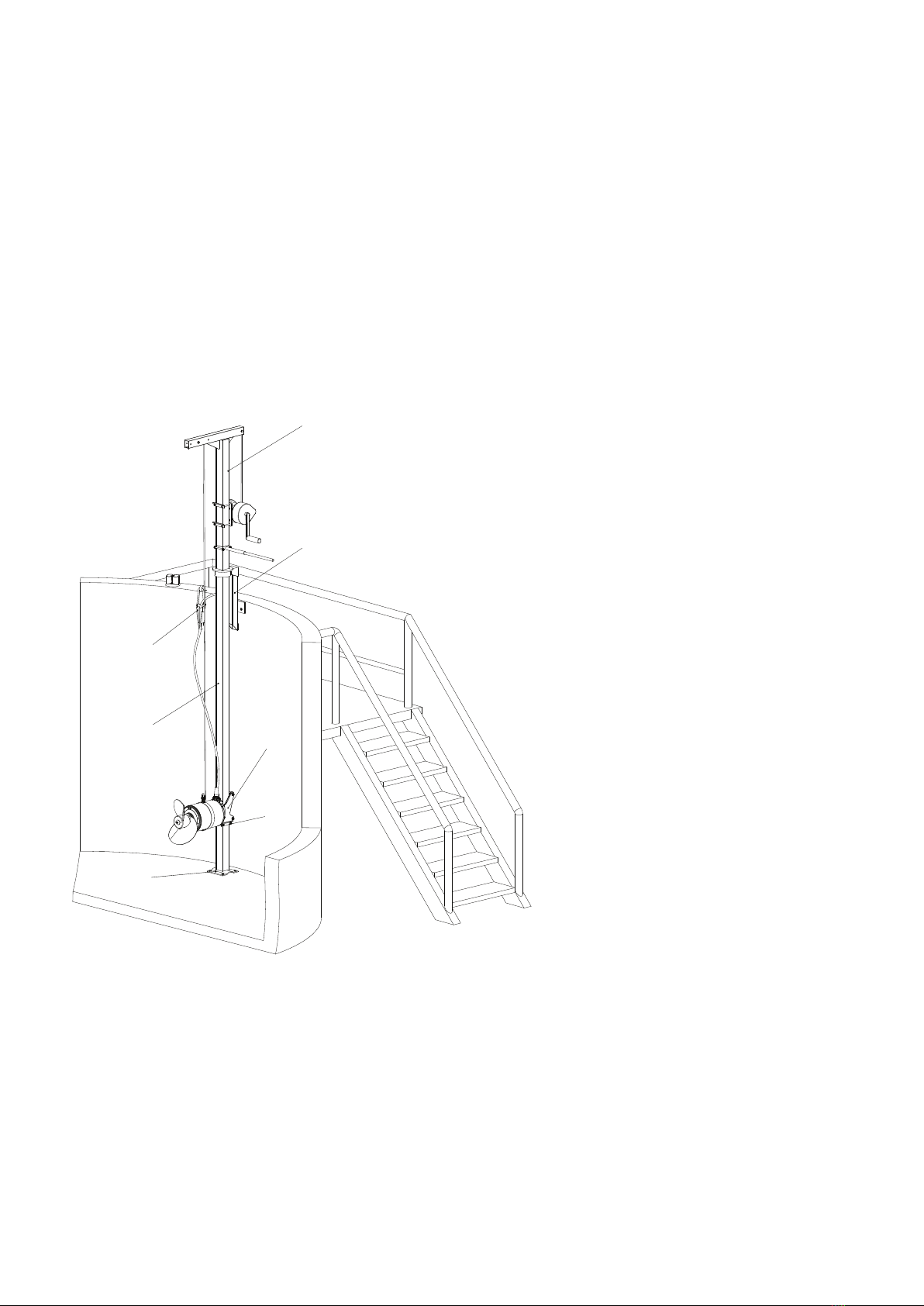

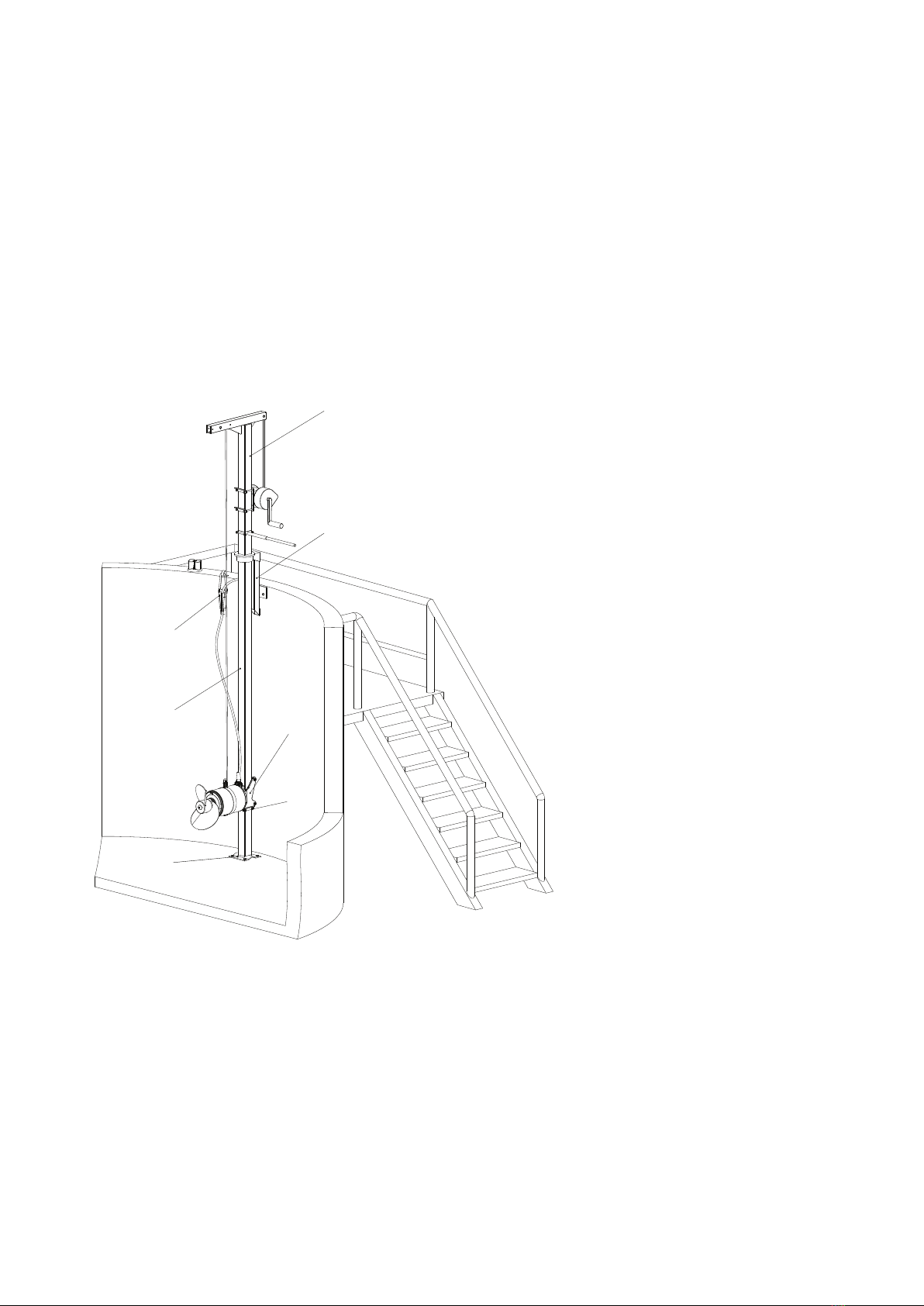

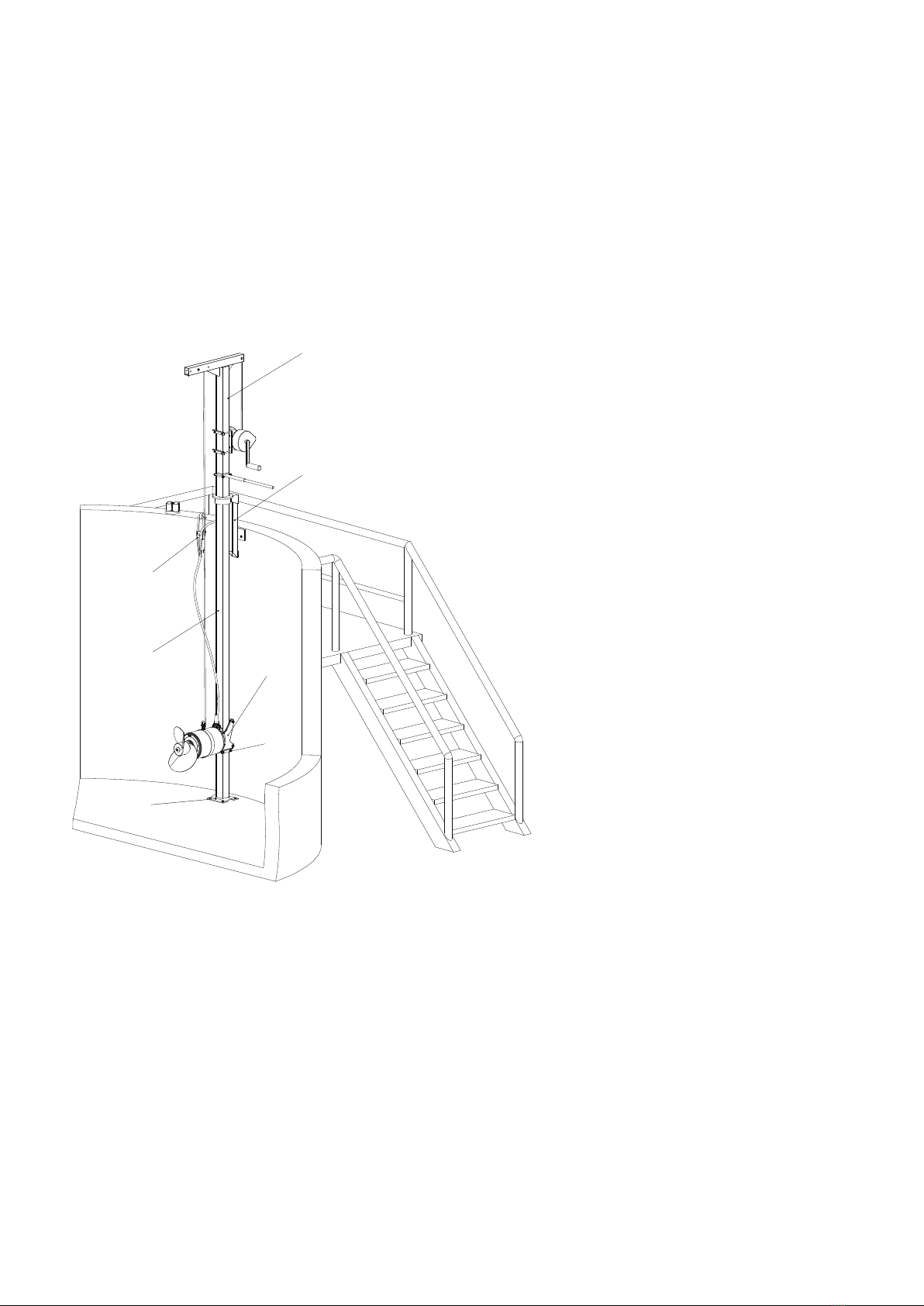

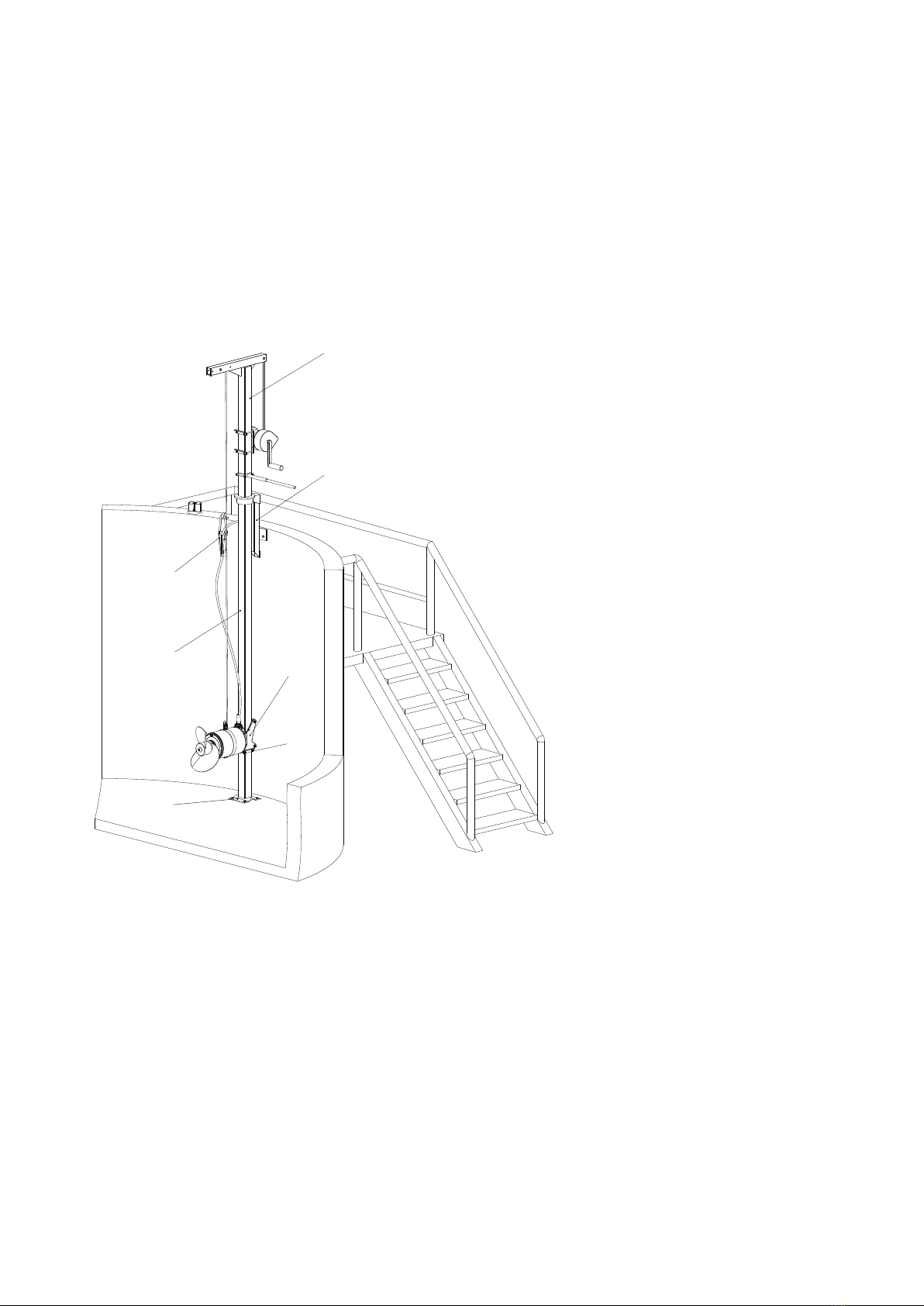

1.4 Einsatzbereiche
DasTauchmotorrührwerkXRW330dientzumMischen,RührenundUmwälzenvonzähen,feststohaltigenFluideninKläranlagen,in
der Industrie und in der Landwirtschaft. Es ist besonders für die speziellen Anforderungen bei der Homogenisierung von Schlamm und
Kofermenten ausgelegt.
1.5 Typenschlüssel
Siehe Kapitel 1.5 der Einbau- und Betriebsanleitung 6006573. *Propellertyp = 2-Blatt-Spezialpropeller für Schlamm und Kofermente.

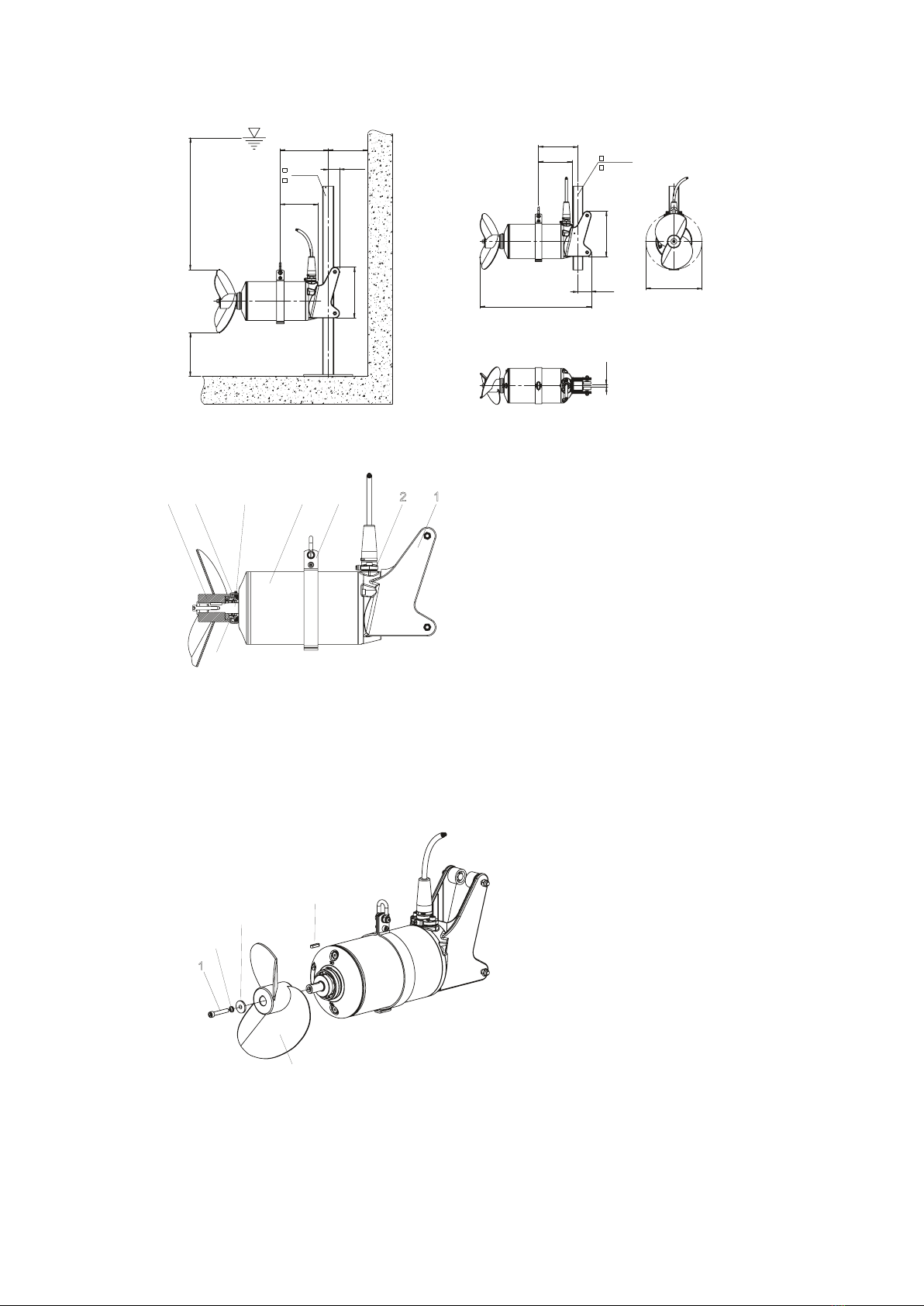

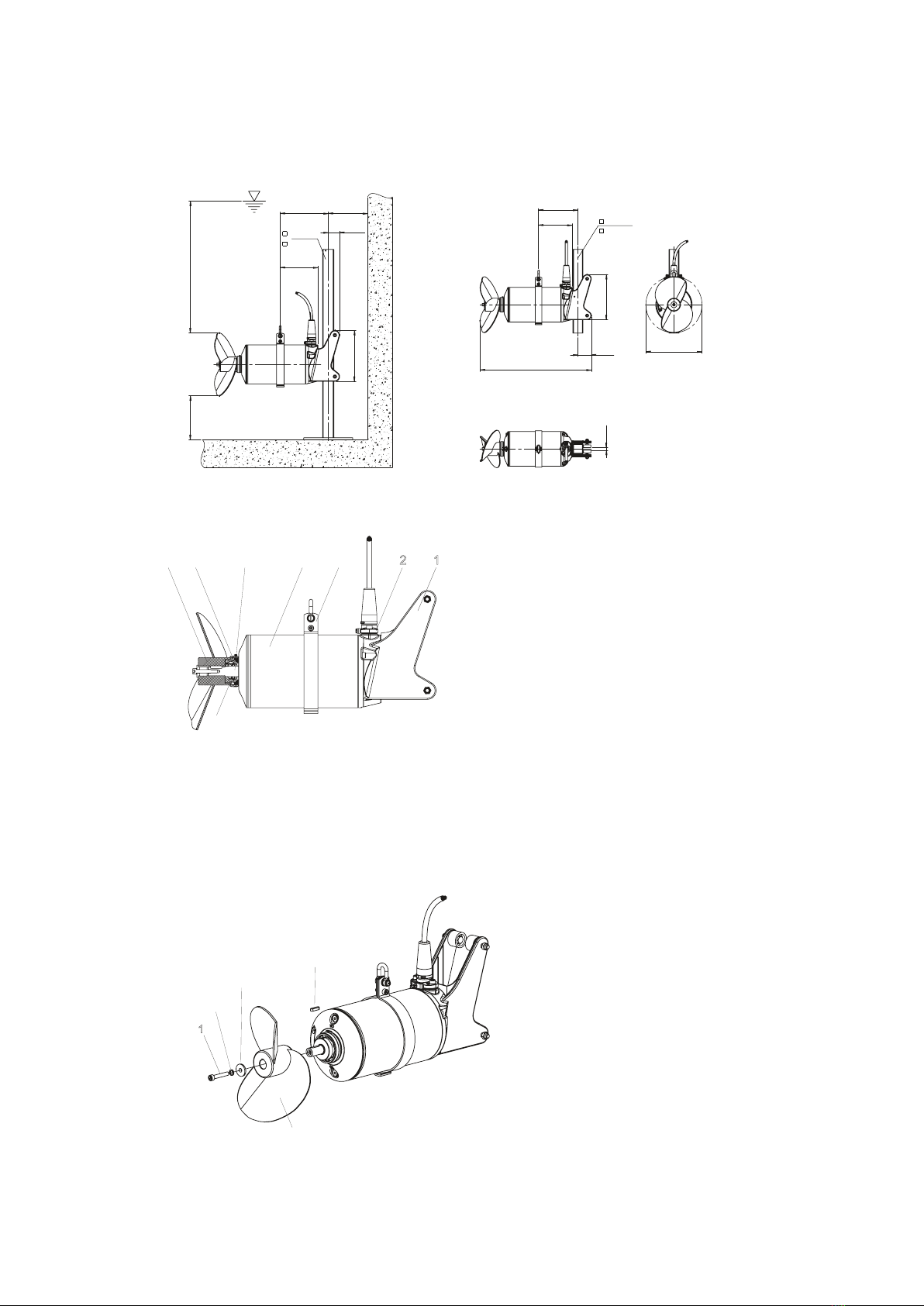

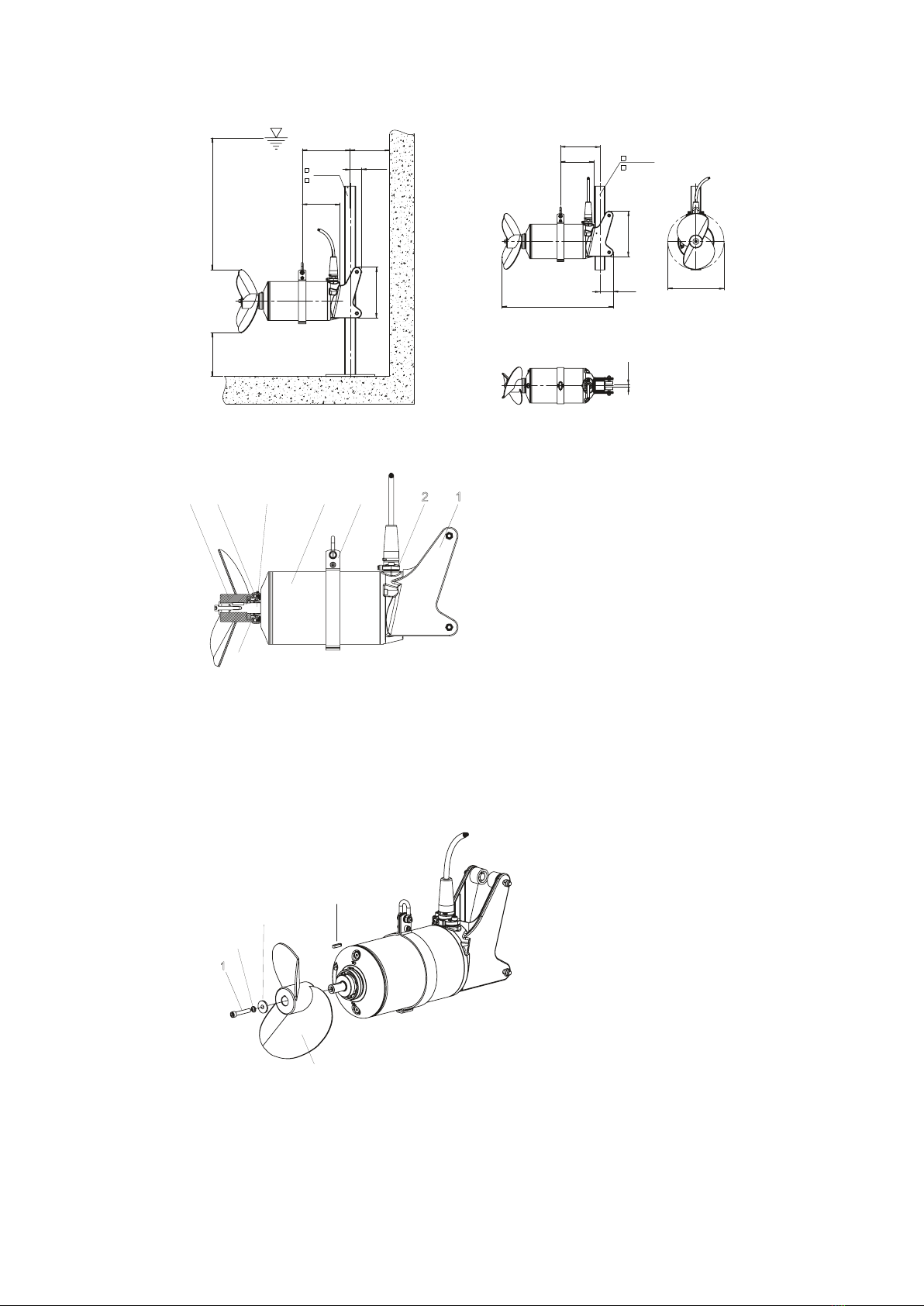

1.6 Technische Daten
Siehe Kapitel 2 der Einbau- und Betriebsanleitung 6006573.
1.6.1 Technische Daten XRW 330, 50 Hz
Rührwerkstyp
Propeller-
durchmesser
Drehzahl
Motortyp
Nennleistungs-
aufnahme P1
Motornennlei-
stung P2
Startart: Direkt
(D.O.L)
Startart: Stern/
Dreieck + VFD
Nennstrom bei
400 V
Temperatu-
rüberwachung
Dichtungsü-
berwachung
Ex db II BT4
Führungsrohr
□ 100
Gesamt
gewicht
[mm] [1/min] [kW] [kW/hp] [A] [kg]
XRW 3311 A 330 450 PM 30/10 3,4 3,0 -●9,9 ● ● ○ ● 80
XRW 3312 A 330 500 PM 30/10 3,4 3,0 -●9,9 ● ● ○ ● 80
XRW 3313 A 330 550 PM 30/10 3,4 3,0 -●9,9 ● ● ○ ● 80
XRW 3311 B 330 580 PM 50/10 5,8 5,0 -●12,9 ● ● ○ ● 80
XRW 3312 B 330 625 PM 50/10 5,8 5,0 -●12,9 ● ● ○ ● 80
XRW 3313 B 330 650 PM 50/10 5,8 5,0 -●12,9 ● ● ○ ● 80
XRW 3314 B 330 690 PM 50/10 5,8 5,0 -●12,9 ● ● ○ ● 80
XRW 3315 B 330 710 PM 50/10 5,8 5,0 -●12,9 ● ● ○ ● 80
1.6.2 Technische Daten XRW 330, 60 Hz
XRW 3311 A 330 450 PM 30/10 3,4 3,0 / 4,0 - ●8,1 ● ● ○ ● 80/176
XRW 3312 A 330 500 PM 30/10 3,4 3,0 / 4,0 - ●8,1 ● ● ○ ● 80/176
XRW 3313 A 330 550 PM 30/10 3,4 3,0 / 4,0 - ●8,1 ● ● ○ ● 80/176
XRW 3311 B 330 580 PM 50/10 5,8 5,0 / 6,7 - ●10,9 ● ● ○ ● 80/176
XRW 3312 B 330 625 PM 50/10 5,8 5,0 / 6,7 - ●10,9 ● ● ○ ● 80/176
XRW 3313 B 330 650 PM 50/10 5,8 5,0 / 6,7 - ●10,9 ● ● ○ ● 80/176
XRW 3314 B 330 690 PM 50/10 5,8 5,0 / 6,7 - ●10,9 ● ● ○ ● 80/176
XRW 3315 B 330 710 PM 50/10 5,8 5,0 / 6,7 - ●10,9 ● ● ○ ● 80/176
P1= Leistungsaufnahme; P2=Leistungsabgabe;●=Standard;○=Option;**Kabeltyp:10mKabelmitfreiemKabelendesindStandardlieferumfang
1.7 Typenschild
Siehe Kapitel 2.5 der Einbau- und Betriebsanleitung 6006573.
1.8 Betrieb an Frequenzumrichtern
Siehe Kapitel 10 der Einbau- und Betriebsanleitung 6006573.
2 - 3 Sicherheit; Transport und Lagerung
Siehe Kapitel 3 - 4 der Einbau- und Betriebsanleitung 6006573.
...
480 V
Einbau- und Betriebsanleitung (Original Anleitung)
XRW 330
DE 6006544-B
