Submersible Mixer Type ABS XRW 330
6006544 01.2019
Einbau- und Betriebsanleitung.......................................2 Inbouwhandleiding en gebruiksaanwijzing...........................29
Installation and Operating Instructions ..........................5 Instrução de montagem e de utilização ............................... 32
Instructions de montage et d‘utilisation .........................8 Monterings- og bruksanvisning ............................................35
Istruzioni di montaggio e d‘uso.................................. ...11  Instrukcjamontażuiobsługi .................................................38
Instrucciones de Instalación y Funcionamiento.......... .14 Paigaldus- ja kasutusjuhend................................................ .41
Monterings- och bruksanvisning ..................................17 Beépítési és üzemeltetési útmutató......................................44
Monterings- og betjeningsvejledning ......................... .20  Montážníaprovoznípokyny................................................ .47
Asennus - ja käyttöohje.............................................. .23  Ръководствозамонтажиексплоатация .........................50
 ΟδηγίεςΕγκατάστασηςκαιΛειτουργίας......................26  Instrucţiunidemontajşiutilizare ..........................................53
en
sv
da cs
bg
el ro

2
1 Allgemeines
Grundsätzlich ist die Einbau- und Betriebsanleitung mit Art.-Nr. 15972513-EU (Tauchmotorrührwerke Type ABS XRW) in großen Teilen
auch für das XRW 330 gültig. Dies gilt auch für den sachgemäßen Anschluss und den sicheren Betrieb der Ex-Ausführung des
XRW 330. Gleiches gilt für die Sicherheitshinweise. Diese sind in dem separaten Heft mit der Art.-Nr. 15970799 enthalten und sind vor
der Installation und Inbetriebnahme sorgfältig zu studieren!
In dieser „Zusatz“-Einbau- und Betriebsanleitung für das Tauchmotorrührwerk Typ ABS XRW 330 sind daher nur Querverweise
bzw.dieabweichenden,zusätzlichenundproduktspezischenInformationenenthalten.
1.1 - 1.3 Einführung; Bestimmungsgemäße Verwendung; Einsatzgrenzen
Siehe Kapitel 1.1 - 1.3 der Einbau- und Betriebsanleitung 15972513-EU.
1.4 Einsatzbereiche
DasTauchmotorrührwerkXRW330dientzumMischen,RührenundUmwälzenvonzähen,feststo󰀨haltigenFluideninKläranlagen,in
der Industrie und in der Landwirtschaft. Es ist besonders für die speziellen Anforderungen bei der Homogenisierung von Schlamm und
Kofermenten ausgelegt.
1.5 Typenschlüssel
Siehe Kapitel 1.5 der Einbau- und Betriebsanleitung 15972513-EU. *Propellertyp = 2-Blatt-Spezialpropeller für Schlamm und Kofermente.
1.6 Technische Daten
Siehe Kapitel 2 der Einbau- und Betriebsanleitung 15972513-EU.
1.6.1 Technische Daten XRW 330, 50 Hz
Rührwerkstyp
Propeller-
durchmesser
Drehzahl
Motortyp
Nennleistungs-
aufnahme P1
Motornennlei-
stung P2
Startart: Direkt
(D.O.L)
Startart: Stern/
Dreieck + VFD
Nennstrom bei
400 V
Temperatu-
rüberwachung
Dichtungsü-
berwachung
Ex db II BT4
Führungsrohr
□ 100
Gesamt
gewicht
[mm] [1/min] [kW] [kW/hp] [A] [kg]
XRW 3311 A 330 450 PM 30/10 3,4 3,0 -●9,9 ● ● ○ ● 80
XRW 3312 A 330 500 PM 30/10 3,4 3,0 -●9,9 ● ● ○ ● 80
XRW 3313 A 330 550 PM 30/10 3,4 3,0 -●9,9 ● ● ○ ● 80
XRW 3311 B 330 580 PM 50/10 5,8 5,0 -●12,9 ● ● ○ ● 80
XRW 3312 B 330 625 PM 50/10 5,8 5,0 -●12,9 ● ● ○ ● 80
XRW 3313 B 330 650 PM 50/10 5,8 5,0 -●12,9 ● ● ○ ● 80
XRW 3314 B 330 690 PM 50/10 5,8 5,0 -●12,9 ● ● ○ ● 80
XRW 3315 B 330 710 PM 50/10 5,8 5,0 -●12,9 ● ● ○ ● 80
1.6.2 Technische Daten XRW 330, 60 Hz
XRW 3311 A 330 450 PM 30/10 3,4 3,0 / 4,0 - ●8,1 ● ● ○ ● 80/176
XRW 3312 A 330 500 PM 30/10 3,4 3,0 / 4,0 - ●8,1 ● ● ○ ● 80/176
XRW 3313 A 330 550 PM 30/10 3,4 3,0 / 4,0 - ●8,1 ● ● ○ ● 80/176
XRW 3311 B 330 580 PM 50/10 5,8 5,0 / 6,7 - ●10,9 ● ● ○ ● 80/176
XRW 3312 B 330 625 PM 50/10 5,8 5,0 / 6,7 - ●10,9 ● ● ○ ● 80/176
XRW 3313 B 330 650 PM 50/10 5,8 5,0 / 6,7 - ●10,9 ● ● ○ ● 80/176
XRW 3314 B 330 690 PM 50/10 5,8 5,0 / 6,7 - ●10,9 ● ● ○ ● 80/176
XRW 3315 B 330 710 PM 50/10 5,8 5,0 / 6,7 - ●10,9 ● ● ○ ● 80/176
P1= Leistungsaufnahme; P2=Leistungsabgabe;●=Standard;○=Option;**Kabeltyp:10mKabelmitfreiemKabelendesindStandardlieferumfang
1.7 Typenschild
Siehe Kapitel 2.5 der Einbau- und Betriebsanleitung 15972513-EU.
1.8 Betrieb an Frequenzumrichtern
Siehe Kapitel 10 der Einbau- und Betriebsanleitung 15972513-EU.
1.9 Abmessungen und Gewichte
Siehe Kapitel 2 der Einbau- und Betriebsanleitung 15972513-EU.
2 - 3 Sicherheit; Transport und Lagerung
Siehe Kapitel 3 - 4 der Einbau- und Betriebsanleitung 15972513-EU.
...
480 V
Einbau- und Betriebsanleitung (Original Anleitung)
XRW 330
DE 6006544-A

3
4 Produktbeschreibung
4.1 Beschreibung allgemein
Siehe Kapitel 5 der Einbau- und Betriebsanleitung 15972513-EU.
4.1.1 Baumaße XRW 330
254.5
[10.0]
200
[7.9]
min.190
[min7.5]
*min.700
[min.27,6]
270
[10.6]
80
[3.1]
min.50
[min.2.0]
60x60
[2.0x2.0]
235
[9.3]
200
[7.9]
664
[26.1]
80
[3.1]
270
[10.6]
60x60
[2.0x2.0]
16
[0.6]
Ø335
[Ø13.2]
1575-00
Bild 1 Baumaße XRW 330
4.2 Konstruktiver Aufbau XRW 330
123457
8
6
1576-00
Legende
1 Halterung
2 Kabeleinführung
3 Halterung mit Schäkel
4 Motorgehäuse
5 Welleneinheit mit Rotor und Lagern
6 Propellernabe / Propeller
7 SD - Ring
8 Gleitringdichtung
Bild 2 XRW 330
5 Installation
Siehe Kapitel 8 der Einbau- und Betriebsanleitung 15972513-EU.
5.1 Installation XRW 330
Siehe Kapitel 8.1 der Einbau- und Betriebsanleitung 15972513-EU.
5.2 Propellermontage XRW 330
Siehe Kapitel 7 der Einbau- und Betriebsanleitung 15972513-EU.
1
2
3
4
5
1577-00
Legende
1 Zylinderschraube
2 Propellerscheibe
3 Sicherungsscheiben
4 Propeller
5 Passfeder
Bild 3 Propellermontage/-demontage
DE 6006544-A

4
Demontage
• Zylinderschraube (3/1) mit Sicherungsscheiben (3/3) und Propellerscheibe (3/2) demontieren.
• Ziehen Sie den Propeller (3/4) von der Motorwelle. Entfernen Sie die Passfeder (3/5).
Montage
• Welle und Nabe reinigen. Neue Passfeder (3/5) in die Nut der Motorwelle einsetzen.
ACHTUNG Keine Öle verwenden die Molybdän-Schwefelkohlensto enthalten!
• Richten Sie die Nut der Propellernabe an der Passfeder aus und drücken Sie den Propeller vorsichtig bis zum Anschlag über die Pass-
feder.
• SetzenSiedieSicherungsscheibeund(fallszutre󰀨end)diePropellerscheibeaufdieZylinderschraube.AchtenSieaufdierichtige
Positionierung der Sicherungsscheiben.
• Ziehen Sie die Zylinderschraube auf das vorgegebene Drehmoment fest.
5.3 Anzugsmomente
Siehe Kapitel 8.2 der Einbau- und Betriebsanleitung 15972513-EU.

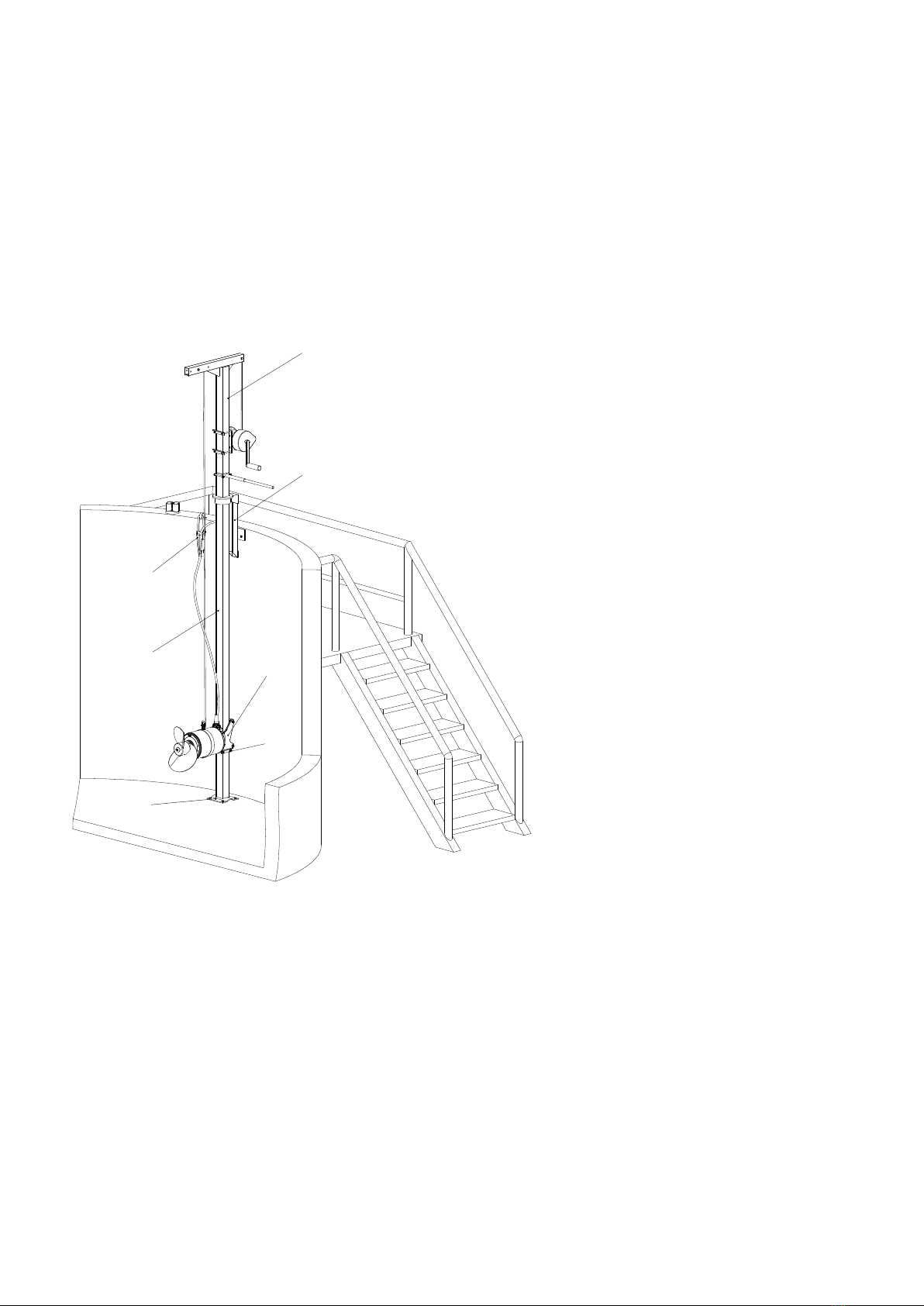

5.4 Installationsbeispiel XRW 330
Für diese Installation wird empfohlen, die geschlossene Halterung zu verwenden.
1
2
3
5
4
6
7
1581-00
Legende
1 Hebegalgen
2 Oberer Haltebock
3 Halterung geschlossen
4 Bodenlager
5 Sicherheitsklemmanschlag
6 Drehbares Vierkantleitrohr
7 Abspannklemme mit Kabelhaken
Bild 4 Installationsbeispiel XRW 330
5.5 Halterungen XRW/XSB-KA
Siehe Kapitel 8.5 der Einbau- und Betriebsanleitung 15972513-EU.
5.6 Führungsrohrlängen (Vierkantleitrohr) XRW/XSB-KA
Siehe Kapitel 8.6 der Einbau- und Betriebsanleitung 15972513-EU. XRW 330 =XRW400,□100x100.
5.7 Elektrischer Anschluß
Siehe Kapitel 9 der Einbau- und Betriebsanleitung 15972513-EU. Siehe Bild 22/23.
6 - 7 Inbetriebnahme; Wartung
Siehe Kapitel 12 - 13 der Einbau- und Betriebsanleitung 15972513-EU.
DE 6006544-A

5
1 General
The main parts of the installation and operating instructions with part no. 15972513-EU (submersible mixer type ABS XRW) are also valid
for XRW 330. This also applies if the XRW 330 model Ex is connected correctly and operated in safe mode. Same applies for the Safety
Instructions. These are included in the separate booklet 15970799 and have to be studied carefully before installation and commissioning!
These “additional” installation and operating instructions for ABS submersible mixer XRW 330 contain only cross-references e.g.
thedi󰀨ering,additionalandproductspecicinformation.
1.1 - 1.3 Introduction; Correct usage of the product; Application restrictions
See chapter 1.1 - 1.3 of the Installation and Operating Instructions 15972513-EU.
1.4 Application areas
ThesubmersiblemixerXRW330isusedformixing,stirringandagitatingofviscousuidscontainingsolidsinsewagetreatmentplants,
industryandagriculture.Itisspecicallydesignedforthemajormixingfunctionsduringhomogenizationofsludgeandcoenzymes.
1.5 Identication code
See chapter 2 of the Installation and Operating Instructions 15972513-EU. *Propeller type = 2-blade special propeller for sludge and
coenzymes.
1.6 Technical data
See chapter 1.6 of the Installation and Operating Instructions 15972513-EU.
1.6.1 Technical data XRW 330, 50 Hz
Mixer type Propeller diameter Speed / Gear ratio Motor type Rated power input P1 Rated power output P2 Starting: Direct on line (DOL) Starting: Star/ Delta Rated current at 400 V Temperature monitoring Seal monitoring Ex dII BT4 Guide tube □ 100 Total weight
[mm] [1/min] [kW] [kW/hp] [A] [kg]
XRW 3311 A 330 450 PM 30/10 3.4 3.0 -●9.9 ● ● ○ ● 80
XRW 3312 A 330 500 PM 30/10 3.4 3.0 -●9.9 ● ● ○ ● 80
XRW 3313 A 330 550 PM 30/10 3.4 3.0 -●9.9 ● ● ○ ● 80
XRW 3311 B 330 580 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3312 B 330 625 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3313 B 330 650 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3314 B 330 690 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3315 B 330 710 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
1.6.2 Technical data XRW 330, 60 Hz
XRW 3311 A 330 450 PM 30/10 3.4 3.0 / 4.0 - ●8.1 ● ● ○ ● 80/176
XRW 3312 A 330 500 PM 30/10 3.4 3.0 / 4.0 - ●8.1 ● ● ○ ● 80/176
XRW 3313 A 330 550 PM 30/10 3.4 3.0 / 4.0 - ●8.1 ● ● ○ ● 80/176
XRW 3311 B 330 580 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3312 B 330 625 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3313 B 330 650 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3314 B 330 690 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3315 B 330 710 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
P1=Power input; P2=Poweroutput;●=Standard.○=Option;Cabletype:10mcablewithfreeendsasstandard.
1.7 Nameplate
See chapter 5.5 of the Installation and Operating Instructions 15972513-EU.
1.8 Operation with frequency inverters
See chapter 10 of the Installation and Operating Instructions 15972513-EU.
1.9 Dimensions and weights
See chapter 2 of the Installation and Operating Instructions 15972513-EU.
2 - 3 Safety; Transport and storage
See chapter 3 - 4 of the Installation and Operating Instructions 15972513-EU.
...
480 V
Installation and Operating Instructions (Translation of Original Instructions)
XRW 330
EN 6006544-A

6
4 Product description
4.1 General description
See chapter 5 of the Installation and Operating Instructions 15972513-EU.

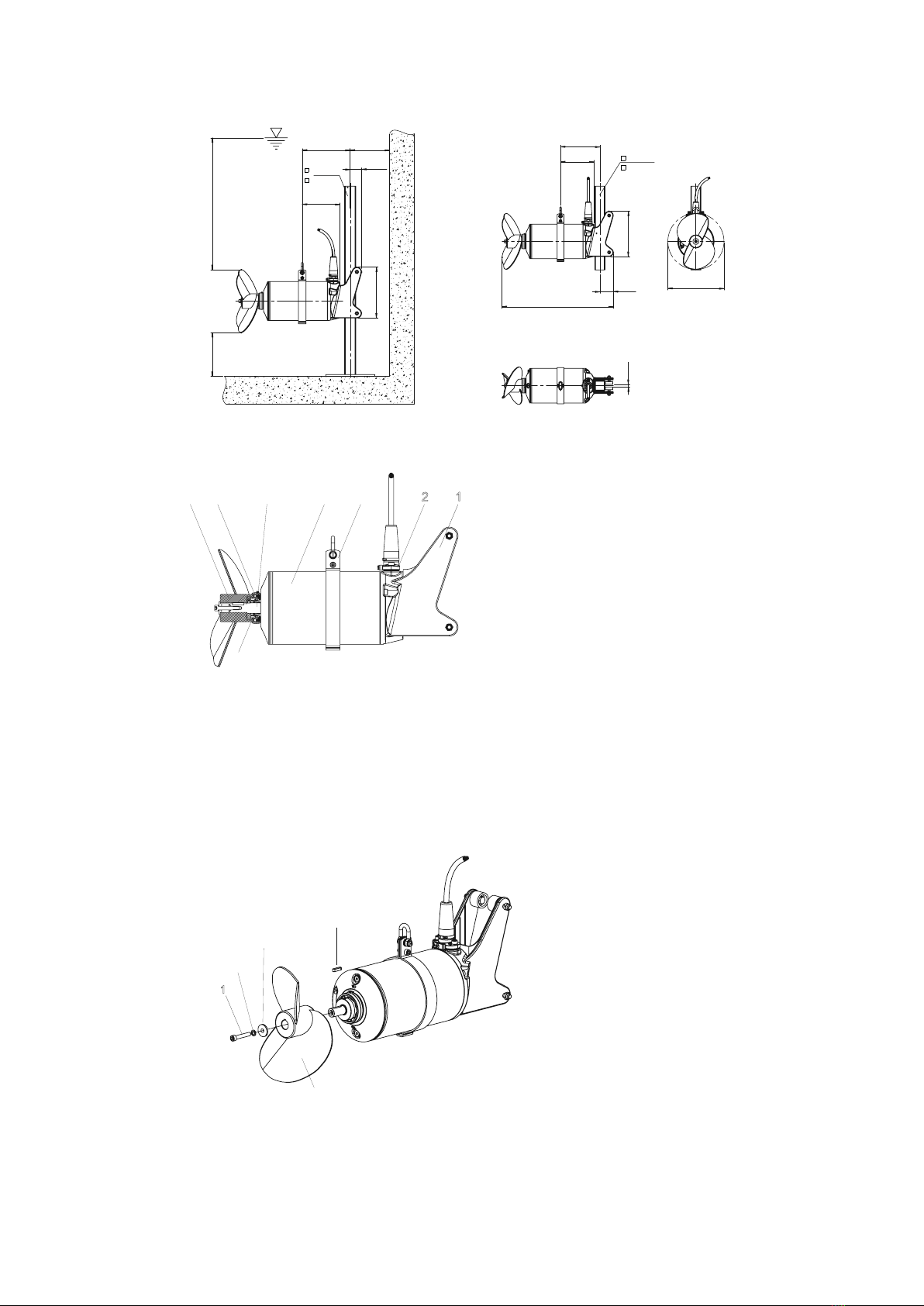

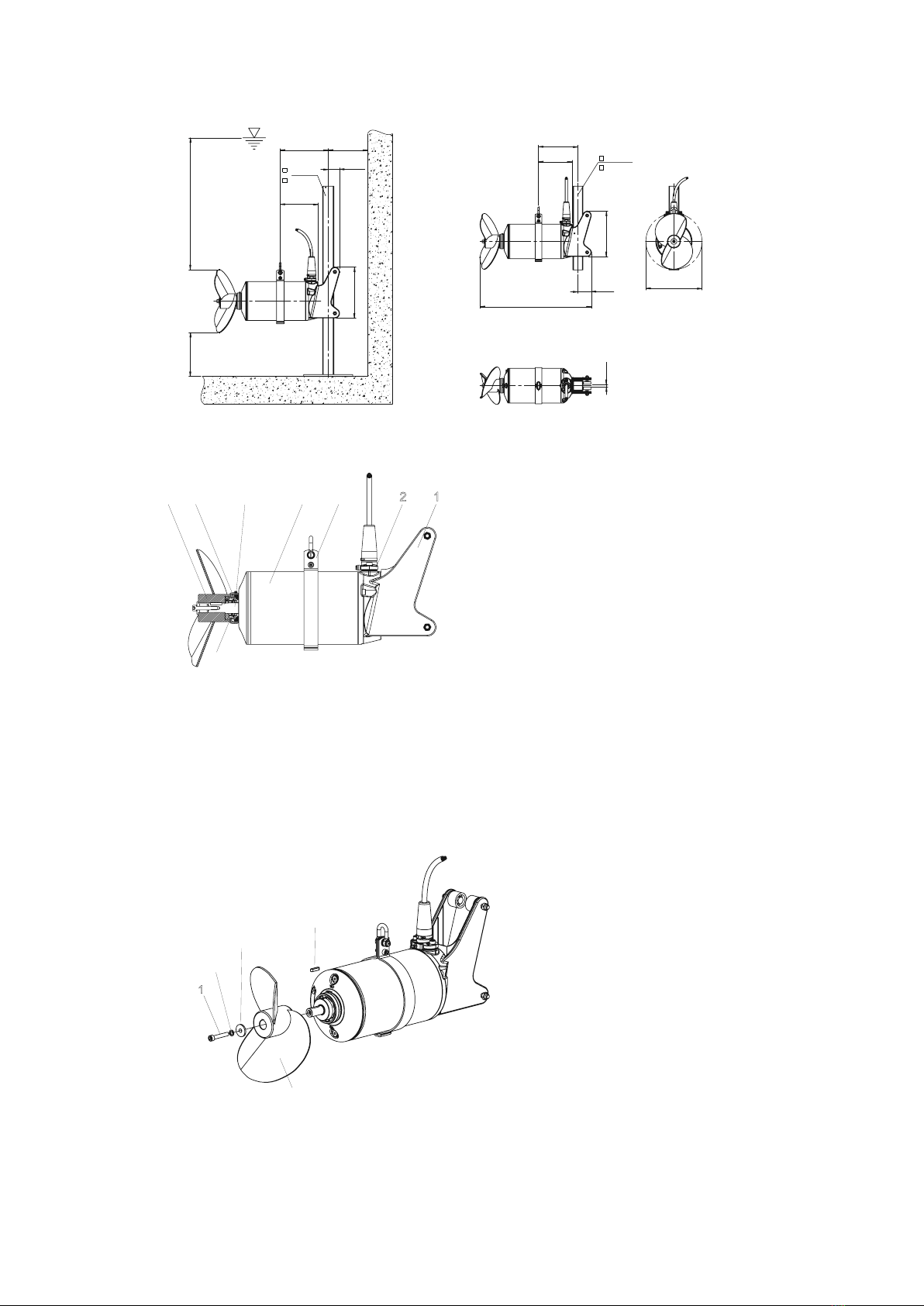

4.1.1 Dimensions XRW 330
254.5
[10.0]
200
[7.9]
min.190
[min7.5]
*min.700
[min.27,6]
270
[10.6]
80
[3.1]
min.50
[min.2.0]
60x60
[2.0x2.0]
235
[9.3]
200
[7.9]
664
[26.1]
80
[3.1]
270
[10.6]
60x60
[2.0x2.0]
16
[0.6]
Ø335
[Ø13.2]
1575-00
Figure 1 Dimensions XRW 330
4.2 Structural design XRW 330
123457
8
6
1576-00
Legend
1 Bracket
 2 Cableinlet
3 Bracket with shackle
4 Motor housing
5 Shaft unit with rotor and bearings
6 Propeller boss / propeller
7 SD ring
8 Mechanical seal
Figure 2 XRW 330
5 Installation
See chapter 8 of the Installation and Operating Instructions 15972513-EU.
5.1 Installation XRW 330
See chapter 8.1 of the Installation and Operating Instructions 15972513-EU.
5.2 Propeller assembly XRW 330
See chapter 7 of the Installation and Operating Instructions 15972513-EU.
1
2
3
4
5
1577-00
Legend
1 Socket head screw
2 Propeller washer
3 Lock washers
4 Propeller
5 Shaft key
Figure 3 Propeller assembly/dismantling
EN 6006544-A

7
Dismantling
• Dismantle socket head screw (3/1) with lock washers (3/3) and propeller washer (3/2).
• Withdraw the propeller (3/4) from the propeller shaft. Remove key (3/5) from the end of the shaft.
Assembly
• Cleancarefullyshaftandboss.thekeytotheshaftend.
ATTENTION Do not use any products containing molybdenum disulphide!
• Bring the groove of the propeller hub into line with the shaft key and push the propeller carefully to a stop.
• Fitthesecuringwasherandthepropellerwasher(whereapplicable)tothesocketheadscrew.Ensurethecorrectttingpositionofthe
securing washers.
• Screwinthesocketheadscrewandtightenittothespeciedtighteningtorque.
5.3 Tightening torque
See chapter 8.2 of the Installation and Operating Instructions 15972513-EU.

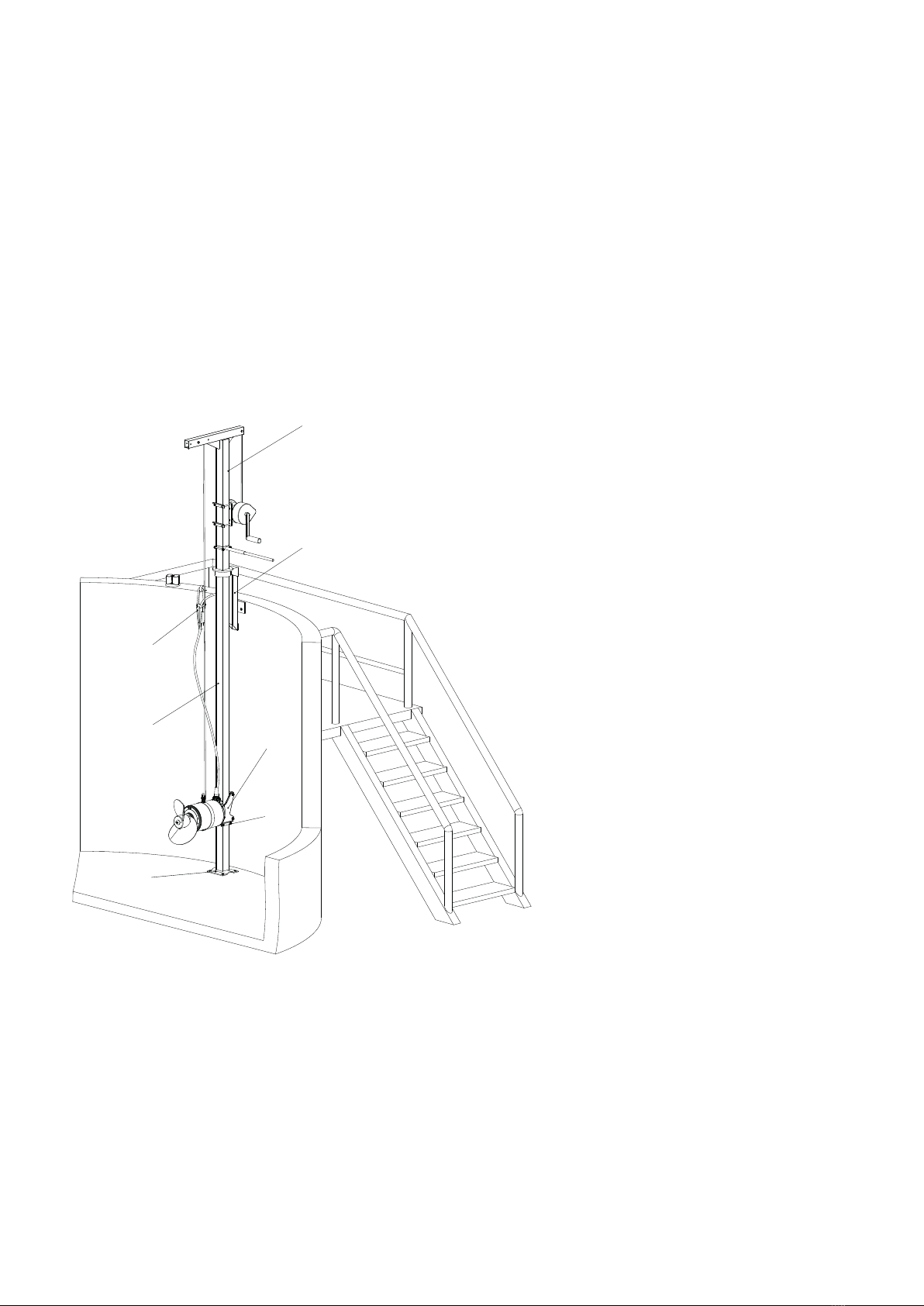

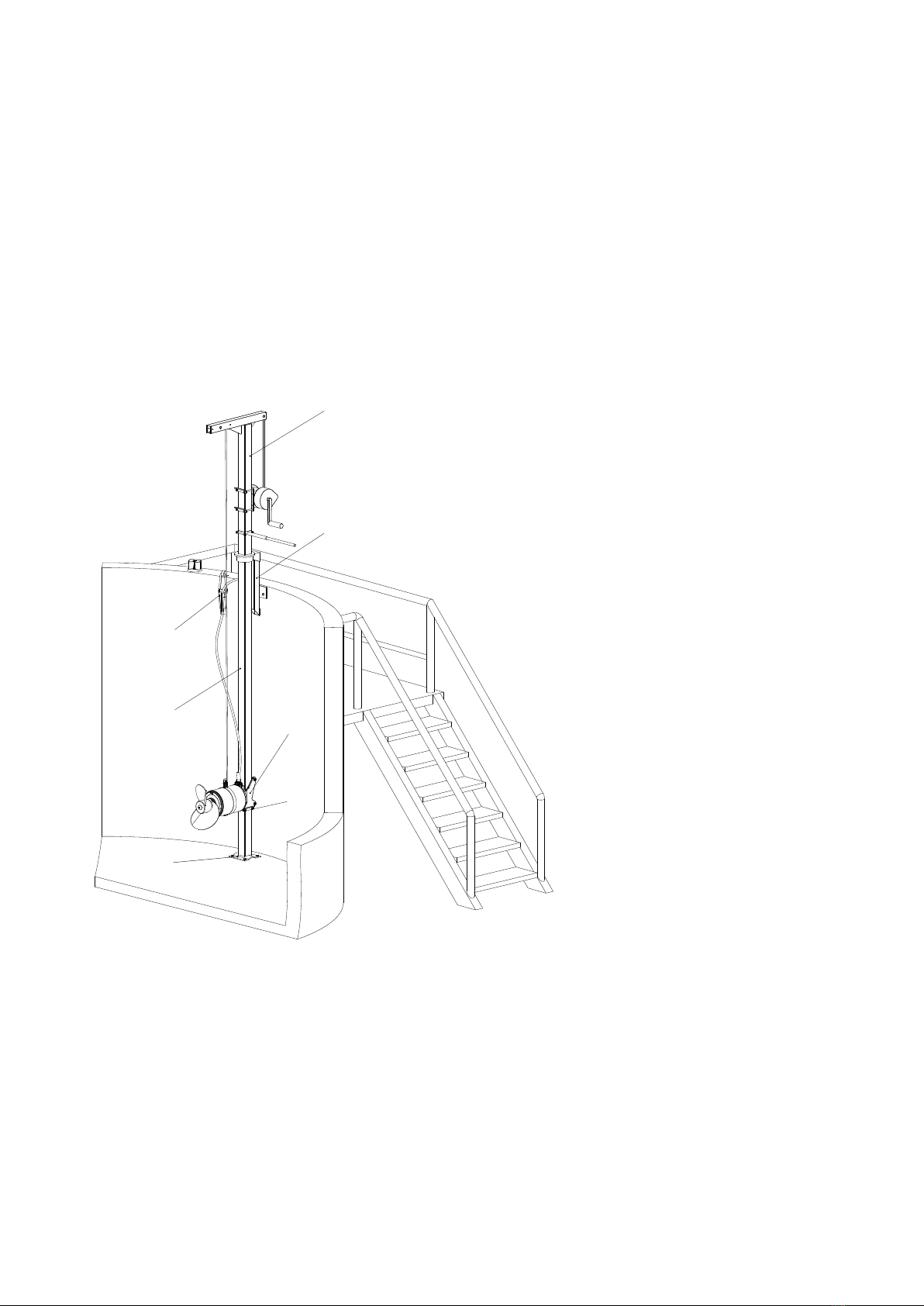

5.4 Installation example XRW 330
We recommend that the closed bracket be used for this type of installation
1
2
3
5
4
6
7
1581-00
Legend
1 Hoist with winch and rope
2 Upper bracket with locking plate
 3 Closedbracket
4 Bottom plate
5 Safety stop clamp
 6 Swivellingsquareguidetube
 7 Cableclampwithcablehook
Figure 4 Installation example XRW 330
5.5 Brackets XRW/XSB-KA
See chapter 8.5 of the Installation and Operating Instructions 15972513-EU.
5.6 Guide tube lengths (square tube) XRW/XSB-KA
See chapter 8.6 of the Installation and Operating Instructions 15972513-EU. XRW 330 =XRW400,□100x100.
5.7 Electrical connection
See chapter 9 of the Installation and Operating Instructions 15972513-EU. See gure 22/23.
6 - 7 Commissioning; Maintenance
See chapter 12 - 13 of the Installation and Operating Instructions 15972513-EU.
EN 6006544-A

8
1 Généralités
De manière générale, la notice de montage et d'utilisation, réf. 15972513-EU (Agitateur submersible type ABS XRW) est également vala-
ble pour le modèle XRW 330.CecivautégalementpourleraccordementconformeetlefonctionnementsûrdumodèleExdu
XRW 330. Il en est de même pour les consignes de sécurité.Celles-cigurentdansundocumentséparé,réf.15970799,etdoiventêtre
soigneusement étudiées avant l'installation et la mise en service !
Cettenotice de montage et d'utilisation « supplémentaire » pour l'agitateur à moteur submersible XRW 330 comprend en outre
uniquementdesréférencescroiséesoudesinformationsdérivées,supplémentairesetspéciquesauproduit.
1.1 - 1.3 Introduction; Utilisation conforme; Limites d’utilisation des unités
VoirChapitre1.1-1.3del’Instructionsdemontageetd'utilisation15972513-EU.
1.4 Domaines d‘application
L'agitateuràmoteursubmersibleXRW330sertàmélanger,agiteretbrasserlesuidesvisqueuxetsolidesdanslesstationsd'épuration,
dans l'industrie et dans l'agriculture. Il a été spécialement conçu pour les exigences spéciales en matière d'homogénéisation de la boue
et des co-ferments/co-substrats.
1.5 Codes de types
VoirChapitre1.5del’Instructionsdemontageetd'utilisation15972513-EU.*Typed‘hélice=Hélicespéciale2-palespourlaboueetles
co-ferments/co-substrats.
1.6 Caractéristiques techniques
VoirChapitre2del’Instructionsdemontageetd'utilisation15972513-EU.
1.6.1 Caractéristiques techniques XRW 330, 50 Hz
Type
d‘agitateur
Diamètre
d’hélice
Vitesse / Ré-
ducteur
Type de mo-
teur
Puissance nomi-
nale absorbée
P1
Puissance nomi-
nale du moteur P2
Type de démarra-
ge : direct (D.O.L)
Type de démarrage
: étoile / triangle
Courant nomi-
nal à 400 V
Contrôle de
température
Contrôle de
l’étanchéité
Ex dII BT4
Tube de guida-
ge □ 100
Poids total
[mm] [1/min] [kW/hp] [kW/hp] [A] [kg]
XRW 3311 A 330 450 PM 30/10 3.4 3.0 -●9.9 ● ● ○ ● 80
XRW 3312 A 330 500 PM 30/10 3.4 3.0 -●9.9 ● ● ○ ● 80
XRW 3313 A 330 550 PM 30/10 3.4 3.0 -●9.9 ● ● ○ ● 80
XRW 3311 B 330 580 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3312 B 330 625 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3313 B 330 650 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3314 B 330 690 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3315 B 330 710 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
1.6.2 Caractéristiques techniques XRW 330, 60 Hz
XRW 3311 A 330 450 PM 30/10 3.4 3.0 / 4.0 - ●8.1 ● ● ○ ● 80/176
XRW 3312 A 330 500 PM 30/10 3.4 3.0 / 4.0 - ●8.1 ● ● ○ ● 80/176
XRW 3313 A 330 550 PM 30/10 3.4 3.0 / 4.0 - ●8.1 ● ● ○ ● 80/176
XRW 3311 B 330 580 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3312 B 330 625 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3313 B 330 650 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3314 B 330 690 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3315 B 330 710 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
P1=Puissance absorbée; P2=Puissancedébitée;●=Standard;○=Option;Typedecâble:10mdecâbleavecextrémitélibrefontpartiedelafourniturestandard
1.7 Plaque signalétique de type
VoirChapitre2.5del’Instructionsdemontageetd‘utilisation15972513-EU.
1.8 Fonctionnement avec convertisseurs de fréquence
VoirChapitre10del’Instructionsdemontageetd‘utilisation15972513-EU.
1.9 Dimensions et poids
VoirChapitre2del’Instructionsdemontageetd'utilisation15972513-EU.
2 - 3 Sécurité; Transport et mise en place
VoirChapitre3-4del’Instructionsdemontageetd‘utilisation15972513-EU.
4 Description du produit
4.1 Description générale
VoirChapitre5del’Instructionsdemontageetd‘utilisation15972513-EU.
...
480 V
Instructions de montage et d‘utilisation (Traduction des consignes d‘origine)
XRW 330
FR 6006544-A

9
4.1.1 Dimensions XRW 330
254.5
[10.0]
200
[7.9]
min.190
[min7.5]
*min.700
[min.27,6]
270
[10.6]
80
[3.1]
min.50
[min.2.0]
60x60
[2.0x2.0]
235
[9.3]
200
[7.9]
664
[26.1]
80
[3.1]
270
[10.6]
60x60
[2.0x2.0]
16
[0.6]
Ø335
[Ø13.2]
1575-00
Figure 1 Dimensions XRW 330
4.2 Conception XRW 330
123457
8
6
1576-00
Légende
1 Fixation
 2 Entréedecâble
3 Support avec manille
 4 Carter-moteur
5 Unité d‘arbre avec rotor et paliers
6 Moyeu d‘hélice / Hélice
7 Bague SD
 8 Garnituremécanique
Figure 2 XRW 330
5 Installation
VoirChapitre8del’Instructionsdemontageetd'utilisation15972513-EU.
5.1 Installation XRW 330
VoirChapitre8.1del’Instructionsdemontageetd'utilisation15972513-EU.
5.2 Montage de l‘hélice XRW 330
VoirChapitre7del’Instructionsdemontageetd‘utilisation15972513-EU.
1
2
3
4
5
1577-00
Légende
1 Vis à tête
2 Rondelle de l‘hélice
3 Rondelles d‘arrêt
4 Hélice
 5 Clavetted’arbre
Figure 3 Montage / Démontage de l‘hélice
Démontage
• Desserrerlavisàtêtecylindrique(3/1)aveclesrondellesd'arrêt(3/3)etlarondelledel‘hélice(3/2).
• Enleverl’hélicedel’arbred’hélice.Retirerlaclavette(3/5)del’extrémitédel’arbre.
FR 6006544-A

10
Assemblage
• Nettoyersoigneusementl’arbreetlemoyeu.Huilerlégèrementl’arbreetlemoyeu.Mettrelaclavettesurl’extrémitédel’arbre.
ATTENTION N'utiliser aucune huile contenant du sulfure de carbone au molybdène !
• Alignerlagorgedumoyeudel’héliceaveclaclavettedel’arbreetpoussersoigneusementl’héliceàl’arrêt.
• Adapterlarondelledexationetlarondelled’hélice(suivantcequis’applique)àlavisdetêtedeprise.Assurerlapositiond’adaptation
correctedesrondellesdexation.
• Visserlavisdetêtedepriseetlaserrerselonlecoupledeserragespécié.
5.3 Couple des serrage
Voir paragraphe 8.2 d‘Instructions de montage et d‘utilisation 15972513-EU.
5.4 Exemple d‘installation XRW 330
Pourcetyped‘installationnousrecommandonsd‘utiliserlaxationfermée
1
2
3
5
4
6
7
1581-00
Légende
 1 Potencedelevageavectreuiletcâble
 2 Supportdexationsupérieur
3 Fixation fermée
4 Logement inférieur
5 Butée de serrage de sécurité
6 Tube de guidage carré orientable
7
Pinced‘extrémitéaveccrochetdecâble
Figure 4 Exemple d‘installation XRW 330
5.5 Fixations XRW/XSB-KA
VoirChapitre8.5del’Instructionsdemontageetd'utilisation15972513-EU.
5.6 Longueurs des tubes de guidage (tube de guidage carré) XRW/XSB-KA
VoirChapitre8.6del’Instructionsdemontageetd'utilisation15972513-EU.XRW330=XRW400,□100x100.
5.7 Connections électriques
VoirChapitre9del’Instructionsdemontageetd'utilisation15972513-EU.Voir gure 22/23.
6 - 7 Mise en service; Entretien
VoirChapitre12-13del’Instructionsdemontageetd'utilisation15972513-EU.
FR 6006544-A

11
1 Informazioni generali
Sostanzialmente le istruzioni di montaggio e d'uso dell'Art. Nr. 15972513-EU (Miscelatori sommersi tipo ABS XRW) valgono in gran parte
anche per l'agitatore XRW 330. Lo stesso vale per il corretto collegamento e il funzionamento sicuro dell‘XRW 330 in esecuzione per
atmosfere a rischio di esplosione. Lo stesso dicasi per le avvertenze di sicurezza. Queste sono contenute in un opuscolo separato con
l'Art. Nr. 15970799 e debbono essere lette e studiate attentamente prima dell'installazione e della messa in funzione!
Nel presente "Supplemento" delle istruzioni montaggio e d'uso per l' ABS agitatori a motore sommerso XRW 330sonoquindi
contenutisolorimandinonchéinformazionisupplementariespecichedelprodotto.
1.1 - 1.3 Introduzione; Utilizzo conforme; Limiti d‘impiego
Vedere capitolo 1.1 - 1.3 delle istruzioni di montaggio e d'uso 15972513-EU.
1.4 Campi d‘applicazione
L'agitatoreamotoresommersoXRW330servepermescolare,girareerimestareuididensicontenentisostanzesolidepresentinegli
impianti di depurazione, in uso nell'industria e nell'agricoltura. Esso è stato progettato appositamente per soddisfare le particolari ri-
chieste di omogenizzazione di fanghi e cofermenti/substrati.
1.5 Codici identicativi
Vedere capitolo 1.5 delle istruzioni di montaggio e d'uso 1 597 0832-EU/0833-EU. *Tipo elica = Elica speciale a 2 pale per fanghi e cofermenti/substrati.
1.6 Dati tecnici
Vedere capitolo 2 delle istruzioni di montaggio e d'uso 15972513-EU.
1.6.1 Dati tecnici XRW 330, 50 Hz
Tipo miscela-
tore
Diametro elica
Numero di giri /
Riduzione
Tipo motore
Assorbimento di
potenza nominale P
1
Potenza nomi-
nale motore P2
Tippo di avviamen-
to: Diretto (D.O.L)
Tippo di avviamen-
to: stella/triangolo
Corrente nomi-
nale a 400 V
Monitoraggio
temperatura
Monitoraggio
tenuta stagna
Ex dII BT4
Guida tubolare
□ 100
Peso comples-
sivo
[mm] [1/min] [kW/hp] [kW/hp] [A] [kg]
XRW 3311 A 330 450 PM 30/10 3.4 3.0 -●9.9 ● ● ○ ● 80
XRW 3312 A 330 500 PM 30/10 3.4 3.0 -●9.9 ● ● ○ ● 80
XRW 3313 A 330 550 PM 30/10 3.4 3.0 -●9.9 ● ● ○ ● 80
XRW 3311 B 330 580 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3312 B 330 625 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3313 B 330 650 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3314 B 330 690 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3315 B 330 710 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
1.6.2 Dati tecnici XRW 330, 60 Hz
XRW 3311 A 330 450 PM 30/10 3.4 3.0 / 4.0 - ●8.1 ● ● ○ ● 80/176
XRW 3312 A 330 500 PM 30/10 3.4 3.0 / 4.0 - ●8.1 ● ● ○ ● 80/176
XRW 3313 A 330 550 PM 30/10 3.4 3.0 / 4.0 - ●8.1 ● ● ○ ● 80/176
XRW 3311 B 330 580 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3312 B 330 625 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3313 B 330 650 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3314 B 330 690 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3315 B 330 710 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
P1= Potenza assorbita; P2=Potenzaerogata;●=Standard;○=Optional;Tipodicavo:ladotazionestandardprevedecavida10mconestremitàcavolibera
1.7 Targhetta identicativa
Vedere capitolo 2.5 delle istruzioni di montaggio e d‘uso 15972513-EU.
1.8 Esercizio su convertitori di frequenza
Vedere capitolo 10 delle istruzioni di montaggio e d‘uso 15972513-EU.
1.9 Dimensione e peso
Vedere capitolo 2 delle istruzioni di montaggio e d'uso 15972513-EU.
2 - 3 Sicurezza; Trasporto e immagazzinaggio
Vedere capitolo 3 - 4 delle istruzioni di montaggio e d‘uso 15972513-EU.
4 Descrizione del prodotto
4.1 Descrizione in genere
Vedere capitolo 5 delle istruzioni di montaggio e d‘uso 15972513-EU.
...
480 V
Istruzioni di montaggio e d‘uso (Traduzione delle istruzioni originali)
XRW 330
IT 6006544-A

12
4.1.1 Dimensioni XRW 330
254.5
[10.0]
200
[7.9]
min.190
[min7.5]
*min.700
[min.27,6]
270
[10.6]
80
[3.1]
min.50
[min.2.0]
60x60
[2.0x2.0]
235
[9.3]
200
[7.9]
664
[26.1]
80
[3.1]
270
[10.6]
60x60
[2.0x2.0]
16
[0.6]
Ø335
[Ø13.2]
1575-00
Fig. 1 Dimensioni XRW 330
4.2 Struttura costruttiva XRW 330
123457
8
6
1576-00
Legenda
1 Supporto
2 Introduzione cavo
3 Supporto con maniglia
 4 Corpomotore
5 Unità albero con rotore e cuscinetti
6 Mozzo dell‘elica / Elica
7 Anello SD
8 Guarnizione ad anello scorrevole
Fig. 2 XRW 330
5 Installazione
Vedere capitolo 8 delle istruzioni di montaggio e d'uso 15972513-EU.
5.1 Installazione XRW 330
Vedere capitolo 8.1 delle istruzioni di montaggio e d'uso 15972513-EU.
5.2 Montaggio dell‘elica XRW 330
Vedere capitolo 7 delle istruzioni di montaggio e d‘uso 15972513-EU.
1
2
3
4
5
1577-00
Legenda
1 Vite a testa cilindrica
2 Disco dell‘elica
3 Rondelle di sicurezza
4 Elica
 5 Chiavettaalbero
Fig. 3 Montaggio e smontaggio dell'elica
Smontaggio
• Smontare la vite a testa cilindrica (3/1) con rosette di sicurezza (3/3), rondella dell'elica (3/2).
• Estrarrel’elicadall’albero.Rimuoverelachiavetta(3/5)dall’estremitàdell’albero.
IT 6006544-A

13
Montaggio
• Pulireconcuraalberoemozzo.Oliareleggermentealberoemozzo.Inserirelachiavettanell’estremitàdell’albero.
ATTENZIONE Non usare oli contenenti molibdeno e zolfo!
• Portarelascanalaturadelmozzodell’elicainlineaconlachiavettadell’alberoespingerel’elicaconcautelanoall’arresto.
• Farcorrisponderelarondellaautobloccanteelarondelladell’elica(sepresente)allaviteatestacilindrica.Assicurarelacorrettaposizi-
one di corrispondenza delle rondelle autobloccanti.
• Avvitarelaviteatestacilindricaeserrarlaconilmomentodiserraggiospecicato.
5.3 Coppie di serraggio
Vedere capitolo 8.2 delle istruzioni di montaggio e d'uso 15972513-EU.
5.4 Esempi di installazione XRW 330
Perquestotipodiinstallazionesisuggeriscediutilizzareilsupportochiuso.
1
2
3
5
4
6
7
1581-00
Legenda
1 „Braccio“ da sollevamento con verricello e cavo
 2 Cavallettodisupportosuperiore
3 Supporto chiuso
 4 Cuscinettipavimento
 5 Finecorsadissaggiodisicurezza
 6 Tubazionequadragirevole
7
Dispositivo di ancoraggio con cavo e gancio
Fig. 4 Esempi di installazione XRW 330
5.5 Supporti XRW/XSB-KA
Vedere capitolo 8.5 delle istruzioni di montaggio e d'uso 15972513-EU.
5.6 Lunghezze delle guide tubolari (tubazioni quadre) XRW/XSB-KA
Vedere capitolo 8.6 delle istruzioni di montaggio e d'uso 15972513-EU. XRW 330 =XRW400,□100x100.
5.7 Collegamento elettrico
Vedere capitolo 9 delle istruzioni di montaggio e d'uso 15972513-EU. Vedere Fig.22/23.
6 - 7 Messa in esercizio; Manutenzione
Vedere capitolo 12 - 13 delle istruzioni di montaggio e d'uso 15972513-EU.
IT 6006544-A

14
1 Generalidades
El manual de instrucciones de instalación y funcionamiento con nº de referencia 15972513-EU (Agitador Sumergible Gama ABS XRW)
es también válido para los componentes principales del agitador modelo XRW 330. Esto vale también para la conexión adecuada y el
funcionamientosegurodelavarianteExdelXRW330,aligualquelasInstrucciones generales de Seguridad cuyo documento con nº
dereferencia15970799debeestudiarseatentamenteantesdelainstalaciónylapuestaenmarcadelequipo.
Estas instrucciones “adicionales” para el agitador sumergible XRW 330 corresponden a referencias cruzadas relacionada con
informaciónqueseaespecíca,adicionalodiferenteparaesteequipoenconcreto.
1.1 - 1.3 Introducción; Uso adecuado; Limitaciones
Ver apartado 1.1 - 1.3 de las Instrucciones de Instalación y Funcionamiento – Ref. 15972513-EU.
1.4 Áreas de aplicación
ElagitadorsumergibleXRW330esidóneoparalamezclayagitacióndeuídosviscososconcontenidossólidosenplantasdetrata-
miento de aguas residuales, así como en la industria y en la agricultura. Está especialmente diseñado para las principales funciones de
agitación durante el proceso de homogeneización de lodos y coencimas.
1.5 Código de identicación
Ver apartado 1.5 de las Instrucciones de Instalación y Funcionamiento – Ref. 15972513-EU. *Tipo de hélice = Hélice especial de 2 álabes
para lodos y coencimas.
1.6 Datos técnicos
Ver apartado 2 de las Instrucciones de Instalación y Funcionamiento – Ref. 15972513-EU.
1.6.1 Datos técnicos XRW 330, 50 Hz
Modelo agita-
dor
Diámetro
hélice
Velocidad /
Desmultiplica-
ción
Tipo de motor
Potencia ab-
sorbida P1
Potencia en el
eje P2
Arranque: Di-
recto (D.O.L)
Arranque: Es-
trella/Triángul
Intensidad no-
minal a 400 V
Control de
temperatura
Detector de
humedad
Ex dII BT4
Tubo guía
□ 100
Peso total
[mm] [1/min] [kW/hp] [kW/hp] [A] [kg]
XRW 3311 A 330 450 PM 30/10 3.4 3.0 -●9.9 ● ● ○ ● 80
XRW 3312 A 330 500 PM 30/10 3.4 3.0 -●9.9 ● ● ○ ● 80
XRW 3313 A 330 550 PM 30/10 3.4 3.0 -●9.9 ● ● ○ ● 80
XRW 3311 B 330 580 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3312 B 330 625 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3313 B 330 650 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3314 B 330 690 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3315 B 330 710 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
1.6.2 Datos técnicos XRW 330, 60 Hz
XRW 3311 A 330 450 PM 30/10 3,4 3,0 / 4,0 - ●8,1 ● ● ○ ● 80/176
XRW 3312 A 330 500 PM 30/10 3,4 3,0 / 4,0 - ●8,1 ● ● ○ ● 80/176
XRW 3313 A 330 550 PM 30/10 3,4 3,0 / 4,0 - ●8,1 ● ● ○ ● 80/176
XRW 3311 B 330 580 PM 50/10 5,8 5,0 / 6,7 - ●10,9 ● ● ○ ● 80/176
XRW 3312 B 330 625 PM 50/10 5,8 5,0 / 6,7 - ●10,9 ● ● ○ ● 80/176
XRW 3313 B 330 650 PM 50/10 5,8 5,0 / 6,7 - ●10,9 ● ● ○ ● 80/176
XRW 3314 B 330 690 PM 50/10 5,8 5,0 / 6,7 - ●10,9 ● ● ○ ● 80/176
XRW 3315 B 330 710 PM 50/10 5,8 5,0 / 6,7 - ●10,9 ● ● ○ ● 80/176
P
1
= Potencia absorbida; P
2
=Potenciaeneleje;●=Standard;○=Opcional;Tipodecable:10mdecableconlosextremoslibresincluidoenelsuministrostandard.
1.7 Placa de características
Ver apartado 2.5 de las Instrucciones de Instalación y Funcionamiento – Ref. 15972513-EU.
1.8 Funcionamiento con variadores de frecuencia
Ver apartado 10 de las Instrucciones de Instalación y Funcionamiento – Ref. 15972513-EU
1.9 Dimensiones y pesos
Ver apartado 2 de las Instrucciones de Instalación y Funcionamiento – Ref. 15972513-EU.
2 - 3 Seguridad; Transporte y almacenamiento
Ver apartado 3 - 4 de las Instrucciones de Instalación y Funcionamiento – Ref. 15972513-EU.
4 Descripción del equipo
4.1 Descripción general
Ver apartado 5 de las Instrucciones de Instalación y Funcionamiento – Ref. 15972513-EU.
...
480 V
Instrucciones de Instalación y Funcionamiento (Traducción de las instrucciones originales)
XRW 330
ES 6006544-A

15
4.1.1 Dimensiones XRW 330
254.5
[10.0]
200
[7.9]
min.190
[min7.5]
*min.700
[min.27,6]
270
[10.6]
80
[3.1]
min.50
[min.2.0]
60x60
[2.0x2.0]
235
[9.3]
200
[7.9]
664
[26.1]
80
[3.1]
270
[10.6]
60x60
[2.0x2.0]
16
[0.6]
Ø335
[Ø13.2]
1575-00
Bild 1 Baumaße XRW 330
4.2 Diseño de XRW 330
123457
8
6
1576-00
Leyenda
1 Soporte guía
2 Entrada de cable
3 Soporte con grillete
4 Alojamiento del motor
5 Eje + Rotor y rodamientos
6 Protector tornillo de la hélice / hélice
 7 Anillodeector(SD)
8 Junta mecánica
Fig. 2 XRW 330
5 Instalación
Ver apartado 8 de las Instrucciones de Instalación y Funcionamiento – Ref. 15972513-EU.
5.1 Instalación XRW 330
Ver apartado 8.1 de las Instrucciones de Instalación y Funcionamiento – Ref. 15972513-EU.
5.2 Montaje de la hélice XRW 330
Ver apartado 7 de las Instrucciones de Instalación y Funcionamiento – Ref. 15972513-EU.
1
2
3
4
5
1577-00
Leyenda
1 Tornillo de cabeza hueca
2 Arandela de la hélice
 3 Arandelasdebloqueo
4 Hélice
 5 Chavetadeleje
Fig. 3 Montaje/desmontaje de la hélice
Desmontaje
• Retirareltornillodecabezahueca(3/1)conlasarandelasdebloqueo(3/3),laarandeladelahélice(3/2).
• Separe la hélice del eje. Extraiga la chaveta (3/5) del extremo del eje.
ES 6006544-A

16
Montaje
• Limpiecuidadosamenteelejeylabrida.Lubríquelosligeramente.Montelachavetaenelextremodeleje.
ATENCIÓN ¡No utilizar ningún producto que contenga bisulfuro de molibdeno!
• Alinee la ranura del cubo de la hélice con la chaveta del eje y empuje la hélice cuidadosamente hasta el tope.
• FColoquelaarandeladeseguridadylaarandeladelahélice(siprocede)eneltornilloAllen.Asegúresedequelasarandelasde
seguridadquedencolocadascorrectamente.
• EnrosqueeltornilloAllenyapriételoalparespecicado.
5.3 Pares de apriete
Ver apartado 8.2 de las Instrucciones de Instalación y Funcionamiento – Ref. 15972513-EU.
5.4 Ejemplo de instalación de XRW 330
Para este tipo de instalación, recomendamos la utilización del soporte guía cerrado.
1
2
3
5
4
6
7
1581-00
Leyenda
1 Elemento de elevación con torno
mural y cable
 2 Soportesuperiorconplacadebloqueo
3 Soporte guía cerrado
4 Placa de anclaje
5 Tope de seguridad
6 Tubo guía cuadrado giratorio
7 Abrazadera y gancho para el cable
Fig. 4 Ejemplo de instalación de XRW 330
5.5 Soportes guía para XRW/XSB-KA
Ver apartado 8.5 de las Instrucciones de Instalación y Funcionamiento – Ref. 15972513-EU.
5.6 Longitud de los tubos guía (forma cuadrada) XRW/XSB-KA
Ver apartado 8.6 de las Instrucciones de Instalación y Funcionamiento – Ref. 15972513-EU. XRW 330 =XRW400,□100x100.
5.7 Conexión eléctrica
Ver apartado 9 de las Instrucciones de Instalación y Funcionamiento – Ref. 15972513-EU. Ver g. 22/23.
6 - 7 Puesta en servicio; Mantenimiento
Ver apartado 12 - 13 de las Instrucciones de Instalación y Funcionamiento – Ref. 15972513-EU.
ES 6006544-A

17
1 Allmänt
I princip gäller inmonterings- och bruksanvisning med art.-Nr. 15972513-EU (Dränkbar mixer typ ABS RW) itill största delen också för
XRW 330. Detta gäller också för den korrekta anslutningen och säker drift av Ex-utförandet av XRW 330. Det samma gäller också för
Säkerhetsanvisningarna.Dessannsiettseparathäftemedart.-Nr.15970799ochskastuderasnogainnaninstallationochidriftsättning!
I denna "Tillsats"-monterings- och bruksanvisning för ABS dränkbar pump-omrörare XRW 330nnsdärförbarareferenshänvis-
ningarresp.avvikande,kompletterandeochproduktspecikainformationer.
1.1 - 1.3 Inledning; Avsedd användning; Användningsbegränsningar
Se kapitel 1.1 - 1.3 i monterings- och bruksanvisning 15972513-EU.
1.4 Användningsområden
Dränkmotoromröringsverk XRW 330 tjänar till blandning, omröring och cirkulation av sega, fasta medier i reningsanläggningar, inom
industri och lantbruk. Det är speciellt konstruerat för de speciella kraven vid homogenisering av slamm och kofermenter/kosubstrater.
1.5 Typnyckel
Se kapitel 1.5 i monterings- och bruksanvisning 15972513-EU. *Propellertyp = 2-blads specialpropeller för slamm och kofermenter/
kosubstrater.
1.6 Tekniska data
Se kapitel 2 i monterings- och bruksanvisning 15972513-EU.
1.6.1 Tekniska data XRW 330, 50 Hz
Omrörartyp
Propellerdia-
meter
Varvtal / Dri-
vutväxling
Motortyp
Angiven e󰀨ekt-
förbrukning P1
Angiven mo-
tore󰀨ekt P2
Startsätt Direkt
(D.O.L)
Startsätt: Stjär-
na/triangel
Angiven ströms-
tyrka vid 400 V
Temperaturö-
vervakning
Tätningsover-
vakning
Ex dII BT4
Gejdrör □ 100
Totalvikt
[mm] [1/min] [kW/hp] [kW/hp] [A] [kg]
XRW 3311 A 330 450 PM 30/10 3.4 3.0 -●9.9 ● ● ○ ● 80
XRW 3312 A 330 500 PM 30/10 3.4 3.0 -●9.9 ● ● ○ ● 80
XRW 3313 A 330 550 PM 30/10 3.4 3.0 -●9.9 ● ● ○ ● 80
XRW 3311 B 330 580 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3312 B 330 625 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3313 B 330 650 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3314 B 330 690 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3315 B 330 710 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
1.6.2 Tekniska data XRW 330, 60 Hz
XRW 3311 A 330 450 PM 30/10 3.4 3.0 / 4.0 - ●8.1 ● ● ○ ● 80/176
XRW 3312 A 330 500 PM 30/10 3.4 3.0 / 4.0 - ●8.1 ● ● ○ ● 80/176
XRW 3313 A 330 550 PM 30/10 3.4 3.0 / 4.0 - ●8.1 ● ● ○ ● 80/176
XRW 3311 B 330 580 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3312 B 330 625 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3313 B 330 650 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3314 B 330 690 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3315 B 330 710 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
P1=uppmätte󰀨ektförbrukning;P2=e󰀨ektuttag;●=standard;○=tillvall;Kabeltyp:10mkabelmedfriaändaristandardutförande
1.7 Typskylt
Se kapitel 2.5 i monterings- och bruksanvisning 15972513-EU.
1.8 Drift med frekvensomformare
Se kapitel 10 i monterings- och bruksanvisning 15972513-EU.
1.9 Mått och vikter
Se kapitel 2 i monterings- och bruksanvisning 15972513-EU.
2 - 3 Säkerhet; Transport och lagring
Se kapitel 3- 4 i monterings- och bruksanvisning 15972513-EU.
4 Produktbeskrivning
4.1 Generell beskrivning
Se kapitel 5 i monterings- och bruksanvisning 15972513-EU.
...
480 V
Monterings- och bruksanvisning (Översättning av originalinstruktioner)
XRW 330
SV 6006544-A

18
4.1.1 Måttdata XRW 330
254.5
[10.0]
200
[7.9]
min.190
[min7.5]
*min.700
[min.27,6]
270
[10.6]
80
[3.1]
min.50
[min.2.0]
60x60
[2.0x2.0]
235
[9.3]
200
[7.9]
664
[26.1]
80
[3.1]
270
[10.6]
60x60
[2.0x2.0]
16
[0.6]
Ø335
[Ø13.2]
1575-00
Bild 1 Måttdata XRW 330
4.2 Konstruktion för XRW 330
123457
8
6
1576-00
Teckenförklaring
1 Fäste
2 Kabelgenomföring
3 Hållare med schackel
4 Motorghus
5 Axelenhet med rotor och lager
6 Propellernav / Propeller
7 SD - ring
8 Glidringstätning
Bild 2 XRW 330
5 Installation
Se kapitel 8 i monterings- och bruksanvisning 15972513-EU.
5.1 Installation av XRW 330
Se kapitel 8.1 i monterings- och bruksanvisning 15972513-EU.
5.2 Propellermontering XRW 330
Se kapitel 7 i monterings- och bruksanvisning 15972513-EU
1
2
3
4
5
1577-00
Teckenförklaring
 1 Cylinderskruv
2 Propellerplatta
3 Låsbrickor
4 Propeller
5 Skaftnyckel
Bild 3 Propellermontage/-demontage
Demontage
• Demontera cylinderskruv (3/1) med Låsbrickor (3/3), och propellerplatta (3/2).
• Dra ut propellern från propellerskaftet. Ta bort nyckeln (3/5) från skaftets ände.
SV 6006544-A

19
Montage
• Rengör skaft och centrumdel grundligt. Olja lätt in skaft och centrumdel. Montera nyckeln på skaftets ände.
OBSERVERA Använd inga oljor som innehåller molybden-svavelkolämnen!
• Rikta in spåret på propellernavet i linje med skaftnyckeln och tryck propellern försiktigt till stoppet.
• Monterasäkerhetsbrickanochpropellerbrickan(omensådannns)påsockelnshuvudskruv.Setillattsäkerhetsbrickornasitterkorrekt.
• Skruva in sockelns huvudskruv och spänn den enligt angivet åtdragningsmoment.
5.3 Åtdragningsmoment
Se kapitel 8.2 i monterings- och bruksanvisning 15972513-EU.
5.4 Installationsexempel XRW 330
För denna installationstyp rekommenderar vi att det slutna fästet används.
1
2
3
5
4
6
7
1581-00
Teckenförklaring
1 Lyft med talja och rep
2 Övre bock
3 Slutet fäste
4 Golvstöd
5 Säkerhetsklämma
6 Vridbart fyrkantsrör
7 Spännklämma med kabelhakar
Bild 4 Installationsexempel XRW 330
5.5 Fästen XRW/XSB-KA
Se kapitel 8.5 i monterings- och bruksanvisning 15972513-EU.
5.6 Gejdrör (fyrkantsledrör) XRW/XSB-KA
Se kapitel 8.6 i monterings- och bruksanvisning 15972513-EU. XRW 330 = XRW400,□100x100.
5.7 Elektrisk anslutning
Se kapitel 9 i monterings- och bruksanvisning 15972513-EU. Se Bild 22/23.
6 - 7 Idrifttagande; Underhåll
Se kapitel 12 - 13 i monterings- och bruksanvisning 15972513-EU.
SV 6006544-A

20
1 Generelt
Principielt er en stor del af monterings- og betjeningsvejledning med art.-nr. 15972513-EU (Dykkede mixer type ABS XRW) også relevant for
XRW 330. Det gælder også for den passende tilslutning og sikre drift af Ex-udgaven fra XRW 330. Det samme gælder for sikkerhedsanvisnin-
gerne.Dendesietseparathæftemedart.-nr.15970799ogskallæsesomhyggeligtigennemindeninstallationogibrugtagning!
I denne "ekstra" monterings- og betjeningsvejledning for (Dykkede mixer type ABS XRW) 480ndesderforkunkrydshenvisninger
elleryderligereinformationer,dererentenafvigendeellerspecikkeforproduktet.
1.1 - 1.3 Introduktion; Bestemmelsesmæssig anvendelse; Anvendelsesområder
Se kapitel 1.1 - 1.3 i monterings- og betjeningsvejledning 15972513-EU.
1.4 Anvendelsesområder
OmrøreremedundervandsmotorXRW330brugestilblanding,omrøringogcirkuleringafsejt,fastydendemediumirenseanlægtilbåde
industri og landbrug. Det er beregnet specielt til de krav, der stilles til homogenisering af slam og coenzymer.
1.5 Typekoder
Se kapitel 1.5 i monterings- og betjeningsvejledning 15972513-EU. *Propeltype = 2-blad specialpropel beregnet til slam og coenzymer.
1.6 Tekniske data
Se kapitel 2 i monterings- og betjeningsvejledning 15972513-EU.
1.6.1 Tekniske data XRW 330, 50 Hz
Omrørertype
Propeldiameter
Omdrejnings-
tal / Gearre-
duktion
Motortype
Nominel ind-
gangse󰀨ekt P1
Motorens nomi-
nelle e󰀨ekt
P2
Startmåde:
direkte (D.O.L)
Startmåde:
stjerne/trekant
Nominel strøm
ved 400 V
Temperaturo-
vervågning
Tætningsover-
vågning
Ex dII BT4
Guiderør □ 100
Totalvægt
[mm] [1/min] [kW/hp] [kW/hp] [A] [kg]
XRW 3311 A 330 450 PM 30/10 3.4 3.0 -●9.9 ● ● ○ ● 80
XRW 3312 A 330 500 PM 30/10 3.4 3.0 -●9.9 ● ● ○ ● 80
XRW 3313 A 330 550 PM 30/10 3.4 3.0 -●9.9 ● ● ○ ● 80
XRW 3311 B 330 580 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3312 B 330 625 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3313 B 330 650 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3314 B 330 690 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
XRW 3315 B 330 710 PM 50/10 5.8 5.0 -●12.9 ● ● ○ ● 80
1.6.2 Tekniske data XRW 330, 60 Hz
XRW 3311 A 330 450 PM 30/10 3.4 3.0 / 4.0 - ●8.1 ● ● ○ ● 80/176
XRW 3312 A 330 500 PM 30/10 3.4 3.0 / 4.0 - ●8.1 ● ● ○ ● 80/176
XRW 3313 A 330 550 PM 30/10 3.4 3.0 / 4.0 - ●8.1 ● ● ○ ● 80/176
XRW 3311 B 330 580 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3312 B 330 625 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3313 B 330 650 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3314 B 330 690 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
XRW 3315 B 330 710 PM 50/10 5.8 5.0 / 6.7 - ●10.9 ● ● ○ ● 80/176
P1=Indgangse󰀨ekt;P2=Udgangse󰀨ekt;●=Standard;○=Ekstratilbehør;Kabeltype:10mkablermedfrikabelendeerdelafstandardieveringsomfanget
1.7 Typeskilt
Se kapitel 2.5 i monterings- og betjeningsvejledning 15972513-EU.
1.8 Drift på frekvensomformere
Se kapitel 10 i monterings- og betjeningsvejledning 15972513-EU.
1.9 Dimensioner og vægte
Se kapitel 2 i monterings- og betjeningsvejledning 15972513-EU.
2 - 3 Sikkerhed; Transport og opbevaring
Se kapitel 3 - 4 i monterings- og betjeningsvejledning 15972513-EU.
4 Produktbeskrivelse
4.1 Generel beskrivelse
Se kapitel 5 i monterings- og betjeningsvejledning 15972513-EU.
...
480 V
Monterings- og betjeningsvejledning (Oversættelse af de oprindelige instruktioner)
XRW 330
DA 6006544-A
