Suncast Sidewinder SWA100 User manual

© 2010 Suncast Corporation, Batavia, IL 0360758B
SWA100 /GSW100
Sidewinder™
Quality Control Number:
Numéro de contrôle de qualité:
Número de control de calidad:
OWNER’S MANUAL
MANUEL DE L’UTILISATEUR
MANUAL DEL USUARIO

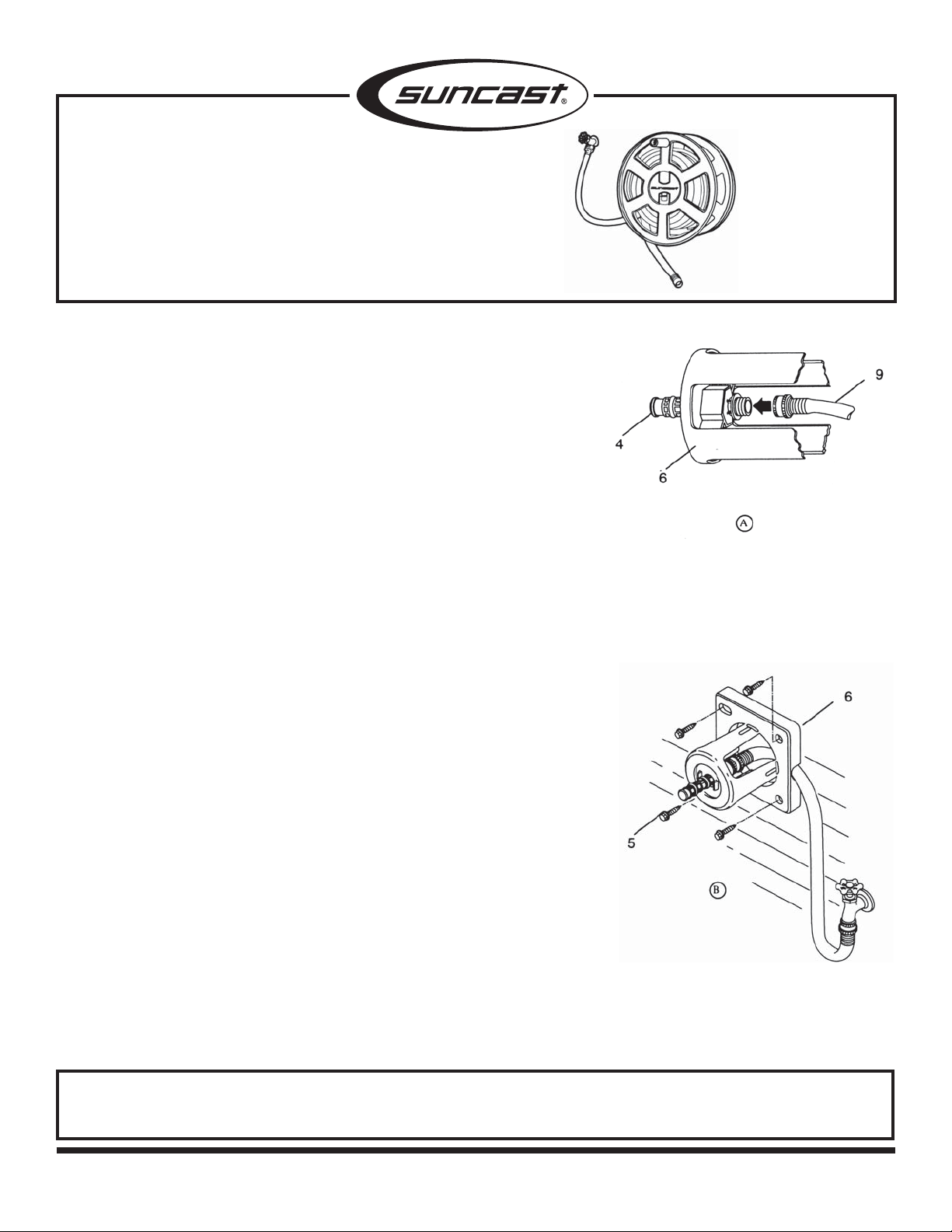

1. CONNECT LEADER HOSE AND MOUNT HOSE REEL
A. Connect brass end of leader hose (9) to in-tube (4) inside hub (6).
B.Selectwallmountingpositionwiththoughtgiventostabilityandreachofleaderhose.Mounting
screws (5) supplied will penetrate wood siding and sheeting. Other than wood siding, see your
dealer for proper fasteners. Place back of mounting hub (6) against wall and mark mounting
points through four holes on hub. Remove hub from wall and pre-drill marked points using a
5/32" drill bit.
Assemble mounting hub to wall using four mounting screws (5), making sure that leader hose is
positioned inside notch of hub closest to water outlet.
1. RACCORDEX LE TUYAU D'ARRIVÉE ET MONTEX LE TAMBOUR DU TUYAU
A. Connect brass end of leader hose (9) to in-tube (4) inside hub (6).
B. Choisissez l'endroit où l'appareil sera monté en tenant compte du tuyau d'amorce et du robinet.
Les vis de montage (5) incluses peuvent être xées dans un parement et un revêtement de bois.
Placez le support (6) contre le mur et marquez les points de xation en bous basant sur les 4
trousde moyeu.Retirez lesupport dumur etperciz auxendroits appropriésà l'aided'un foretde
5/32 po.
Fixez le moyeu au mur à l'aide de 4 vis à bois à tête carrée (5). Assurezvous que le tuyau
d'amorce est bien en place dans la coche latérale située le plus prés du robinet.
1. CONECTE LA GUÍ A DE LA MANGUERAY MONTE EL CARRETEL DE LA MANGUERA
A. Conecte el extremo de latón de Ia guia de Ia manguera (9) al tubo de entrada (4) dentro del cubo
(6).
B. Seleccione Ia posición de montaje en Ia pared teniendo en cuenta Ia estabilidad y Ia altura de
Ia guia de Ia manguera. Los tornillos de montaje (5) suministrados penetran el forrado y el
revestimientode madera. Encaso deforradoque noseade madera,consultecon sudistribuidor
para obtener los sujetadores apropiados. Ponga Ia parte trasera del cubo de montaje (6) contra
Ia pared y marque los puntos de montaje a través de los 4 agujeros del cubo. Quite el cubo de Ia
pared y taladre los cuatro puntos usando una broca de taladro de 5/33".
Instale el cubo de montaje en Ia pared usando Ios 4 tornillos de montaje (5), asegurándose de
que Ia guía de Ia manguera esté colocada dentro de Ia muesca del cubo más próxima a la salida
de aqua.
Tools Required / Outils necessaires / Herramientas necesarias
• Screwdriver / Screwdriver / Screwdriver

2

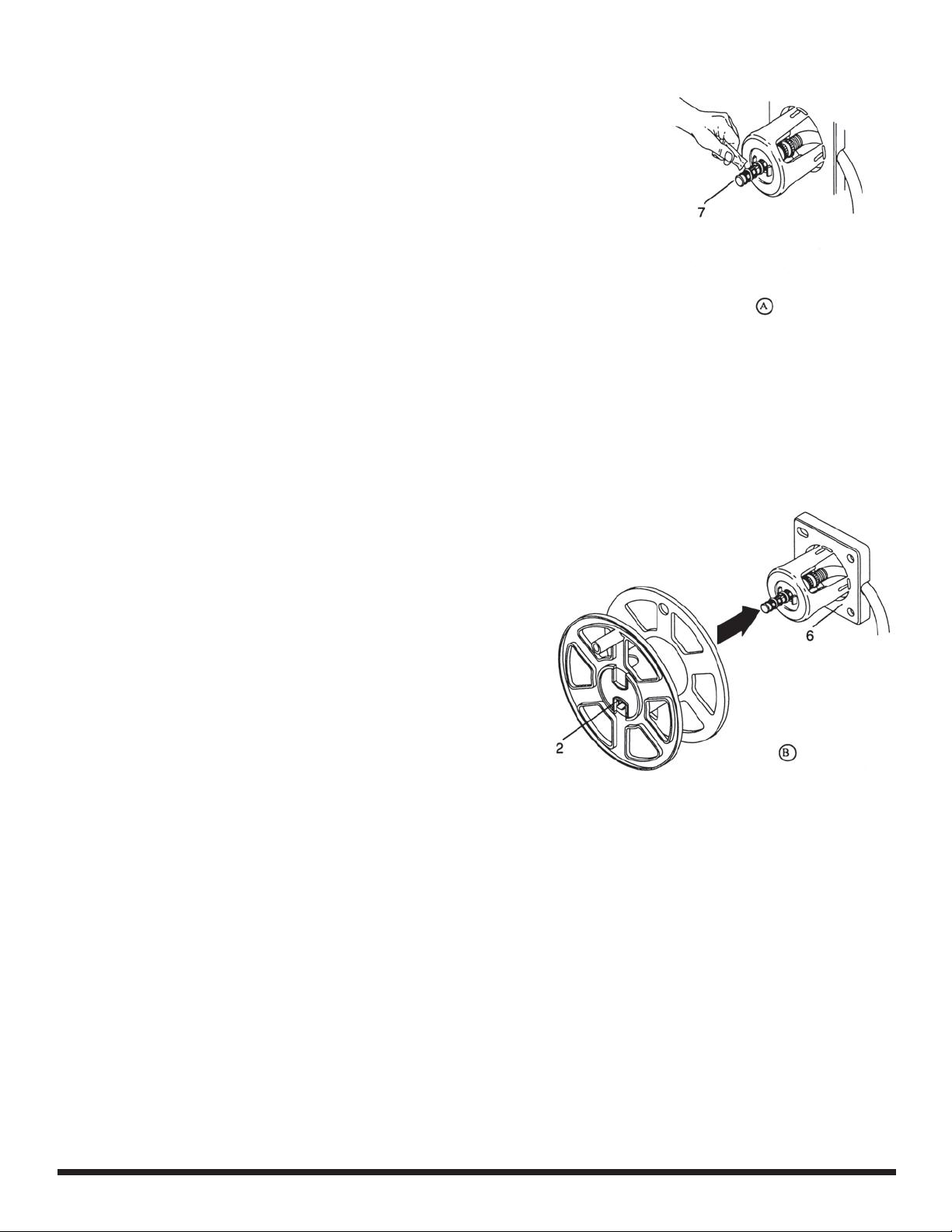

2. ATTACH REEL TO HUB
A. Open lubricant tube (7) and smear contents on o-rings of supply tube.
B. Slide tab of reel lock (2) to“unlock” position (away from center of cover
plate). Push reel onto mounting hub (6) until it stops. Slide tab of reel
toward center of cover plate to“lock”position. Reel can now be rotated.
Toremovereel, slide reel lockto“unlock”position and pullreel fromhub.
2. INSTALLEZ LE TAMBNOUR SUR LE MOYEU
A. Ouvrez le tube de lubriant (7) et videz-en le contenu sure les anneaux
toriques du tube d'arrivée.
B. Glissez la patte de la bague de blocage (2) à la position“débloquée”
(poussez-leversl'intérieurde larondelle).Placezledévidoirsurlemoyeu
(6) et poussez-le à fond. Glissez la patte vers le centre de la rondelle à
la position“bloquée”. Le dévidoir peut maintenant pivoter sur le moyeu.
Pour enlever le dévidoir, il sut de glisser la bague de blocage à la
position“dénbloqué”et de tirer surle dévidoir.
2. CONECTE EL CARRETEL AL CUBO
A.Abra eltubo de lubricante(7) yunteel contenidoen lasjuntas tóricasdel
tubo de suministro.
B. Deslice la lengüeta de la traba del carretel (2) hasta la posición de
“destrabado”(alejándose del centro de la tapa). Empuje el carretel en el
cubo de mantaje (6) hasta que se detenga. Deslice la traba del carretel
hacia el centro de la tapa hasta la posición de“traba”. El carretel puede
girarse ahora. Para quitar el carretel. Deslice la traba del carretel hasta la
posición de“destrabado”y saque el carretel del cubo tirando del mismo.

3
3. CONNECT YOUR HOSE TO REEL
A. Connect end of hose to water out-tube.
CAUTION
If freezing may occur, remove from faucet and drain water out of hose
and reel. Otherwise freezing of trapped water may cause damage to reel
or water pipes. Store indoors during colder months.
3. RACCORDEZ LE TUYAU AU TAMBOUR
A. Raccordez l'extrémité du tuyau au tube de sortie d'eau.
PRECAUTION
En cas de gel, débranchez le tuyau du robinet et vidangez l'eau du tuyau
et du tambour pour éviter que le gel de l'eau n'endommage le tambour
ou les conduites d'eau. Gardez à l'intérieur pendant la saison froide.
3. CONECTE LA MANGUERA AL CARRETEL
A. Conecte el extremo de la manguera al tubo de salida de agua.
PRECAUTION
Si hay temperaturas bajo cero, retire de la toma de agua y drene el
agua de la manguera y carretel. De lo contrario el congelamiento del
agua atrapada puede causar daños al carretel o las tuberias de agua.
Almacene en el interior durante los meses frios.
CAUTION/ PRECAUTION
• DO NOT cross-thread the garden hose onto the out-tube.
• Check that garden hose has a washer inside the female coupler. If the
washer is missing, consult your local hardware store for the correct
washer needed.
• Faites attention à ne pas fausser le letage du tuyau d'arrosage en le
vissant sur le tube de sortie.
• Vériez qu’il y a un joint à l'intérieur du raccord femelle du tuyau
d’arrosage. S’il n’y a pas de joint, consultez votre quincaillerie pour
obtenir le joint correct.
• No conecte por error la manguera del jardín al tubo de salida.
• Verique que la manguera del jardín tenga una arandela dentro del
acoplador hembra. Si no está la arandela, consulte con su ferretería
local para encontrar la arandela necesaria.

4
www.suncast.com
24 hours a day, 7 days a week, 365 days a year.
www.suncast.com
24h/24, 7j/7, 365 jours par an.
www.suncast.com
24 horas al día, 7 días a la semana, 365 días al año.
1-800-846-2345 or 1-630-879-2050
1-800-846-2345 ou 1-630-879-2050
1-800-846-2345 ó 1-630-879-2050
Suncast Products and Replacement Parts
To purchase Suncast replacement parts and learn about other Suncast products visit us online or call.
Produits et pièces de rechange Suncast
Pour acheter des pièces de rechange Suncast et pour plus de renseignements sur les produits Suncast, consultez notre site internet ou appelez-nous.
Productos y piezas de repuesto Suncast
Para comprar piezas de repuesto Suncast y para obtener información acerca de otros productos Suncast, visítenos en línea o llámenos.
SWA100/GSW100
Index No.
No. de contrôle
No. de
Referencia
Part Name
No. de pièce
Pieza SWA100 GSW100
1 COVERPLATE / RONDELLE / CUBREPLACA 010082617 010082633
2 REEL LOCK / BAGUE DE BLOCAGE / TRABA DEL CARRETELL 010006210 010006210
3 REEL / DÉVIODOIR / CARRETEL 010082918 010082929
4 OUT TUBE / TUBE DE SORTIE / TUBO DE SALIDA 0461114 0461114
5 MOUNTING SCREWS (4) / VIS DE MONTAGE (4) / TORNILLOS DE MONTAJE (4) 021003111 021003111
6 MOUNTING HUB / SUPPORT MONTAGE / CUBO DE MONTAJE 010083017 010083029
7 LUBRICANT TUBE / TUBE DE LUBRIFIANT / TUBO DE LUBRICANTE 0440093 0440093
8 O-RING FOR SUPPLY TUBE / ANNEAUX TORIQUE POUR TUBE D'ARRIVÉE / ANILLO O PARA EL TUBO DE SUMINISTRO 0260029*
0260040**
0260029*
0260040**
9 SUPPLY TUBE WITH O-RINGS / TUBE D'ARRIVÉE AVEC ANNEAUX TORIQUES / TUBO DE SUMINISTRO CON ANILLO O 0461113 0461113
10 3' LEADERHOSE / TUYAU D'AMENÉE DE 1,5 M / MANGUERA LIDERDE 1.5 M 0520088 0520085
SUNCAST PART NO.
N˚ DE PIÉCE SUNCAST
NUM. DE PIEZA SUNCAST
UNIVERSAL DASH NO.
N˚ DE TABLIER UNIVERSEL
NUM. DE TABLERO UNIVERSAL
OUTSIDE DIAMETER
DIAMÉTRE EXTÉRIEUR
DIAMETRO EXTERIOR
INSIDE DIAMETER
DIAMÉTRE INTÉRIEUR
DIAMETRO INTERIOR
CROSS SECTION
COUPE
SECCION TRANSVERSAL
*0260029 -208 7/8" 5/8" 1/8"
**0260040 -209 15/16" 11/16" 1/8"
These o-rings may be purchased from better auto supply stores or through Suncast.
On peut se pocurer ces joints toriques chez les détaillants de piéces d'automobiles ou en s'adressant à Suncast.
Estos amilos O pueden comprarse en tiendas automotrices o dirigiéndose a Suncast.
9
10
See www.suncast.com for warranty information.
Voir www.suncast.com pour consulter la garantie.
Vea www.suncast.com para información sobre la garantía.
