Sunny SF-B1002 User manual

BELT DRIVE INDOOR CYCLING BIKE
SF-B1002
USER MANUAL
English, Page 9~14 IMPORTANT! Please retain owner’s manual for maintenance and adjustment instructions. Your satisfaction is very
important to us, PLEASE DO NOT RETURN UNTIL YOU HAVE CONTACTED US:
[e-mail] or 1- 877 - 90SUNNY (877-907- 8669).
Español, Page 15~20 ¡IMPORTANTE! Conserve el manual del propietario para las instrucciones de mantenimiento y ajuste. Su satisfacción
es muy importante para nosotros, NO DEVUELVA HASTA HABERNOS CONTACTADO:
[e-mail] ó1- 877 - 90SUNNY (877-907-8669).
Français, Page 21~26 IMPORTANT! Veuillez conserver le manuel du propriétaire pour les instructions de réglage et d’entretien. Votre
satisfaction est très importante pour nous, VEUILLEZ NE PAS EFFECTUER DE RETOUR AVANT DE NOUS AVOIR
CONTACTÉ : [e-mail] ou 1- 877 –90SUNNY (877-907-8669).
Deutsch, Seite 27~32 WICHTIG! Bitte bewahren Sie das Benutzerhandbuch für Wartungs- und Einstellanweisungen auf. Ihre Zufriedenheit
ist besonders wichtig für uns, BITTE SCHICKEN SIE DAS PRODUKT NICHT ZURÜCK, BEVOR SIE SICH MIT UNS
IN VERBINDUNG GESETZT HABEN: [e-mail] oder 1- 877 - 90SUNNY (877-907- 8669).

1
IMPORTANT SAFETY INFORMATION
We thank you for choosing our product. To ensure your safety and health, please use this equipment correctly. It is important to read this
entire manual before assembling and using the equipment. Safe and effective use can only be achieved if the equipment is assembled,
maintained, and used properly. It is your responsibility to ensure that all users of the equipment are informed of all warnings and
precautions.
1. Before starting any exercise program, you should consult your physician to determine if you have any medical or physical conditions
that could put your health and safety at risk or prevent you from using the equipment properly. Your physician’s advice is essential if
you are taking medication that affects your heart rate, blood pressure, or cholesterol level.
2. Be aware of your body’s signals. Incorrect or excessive exercise can damage your health. Stop exercising if you experience any of
the following symptoms: pain, tightness in your chest, irregular heartbeat, shortness ofbreath, lightheadedness, dizziness, or feelings
of nausea. If you do experience any of these conditions, you should consult your physician before continuing with your exercise
program.
3. Keep children and pets away from the equipment. The equipment is designed for adult use only.
4. Use the equipment on a solid, flat level surface with a protective cover for your floor or carpet. To ensure safety, the equipment
should have at least 4 feet (120 CM) of free space all around it.
5. Ensure that all nuts and bolts are securely tightened before using the equipment. The safety of the equipment can only be maintained
if it is regularly examined for damage and/or wear and tear.
6. Always use the equipment as indicated. If you find any defective components while assembling or checking the equipment, or if you
hear any unusual noises coming from the equipment during exercise, discontinue use of the equipment immediately and do not use
until the problem has been rectified.
7. Wear suitable clothing while using the equipment. Avoid wearing loose clothing that may become entangled in the equipment.
8. Do not place fingers or objects into the moving parts of the equipment.
9. The maximum weight capacity of this unit is 275 pounds (125 KG).
10. The equipment is not suitable for therapeutic use.
11. To avoid bodily injury and/or damage to the product or property, proper lifting and moving are required.
12. Your product is intended for use in cool and dry conditions. You should avoid storage in extreme cold, hot or damp areas as this may
lead to corrosion and other related problems.
13. This equipment is designed for indoor and home use only; it is not intended for commercial use
INFORMACIÓN IMPORTANTE DE SEGURIDAD
Gracias por haber elegido nuestro producto. Para garantizar su seguridad y salud, utilice este equipo correctamente. Es importante que
lea todo el manual antes de instalar y usar el equipo. Solo se puede garantizar el uso seguro y eficaz del equipo si se instala, mantiene
y utiliza correctamente. Es su responsabilidad asegurarse de que todos los usuarios de los equipos conozcan todas las advertencias y
precauciones.
1. Antes de comenzar algún programa de ejercicios, deberá consultar con su médico para determinar si tiene alguna condición médica
o física que pudiera poner en riesgo su salud y seguridad o que pudiera impedir que utilice correctamente el equipo. Es importante
que reciba las recomendaciones de su médico en caso de que esté tomando algún medicamento que pudiera afectar su ritmo
cardíaco, presión arterial o nivel de colesterol.
2. Esté atento a las señales que le envía su cuerpo. Ejercitarse de manera incorrecta o excesiva puede dañar su salud. Deje de hacer
ejercicio si experimenta alguno de los siguientes síntomas: dolor, opresión en el pecho, latidos cardíacos irregulares, falta de aire,
sensación de desmayo, mareos o sensación de náuseas. Si presenta alguna de esas condiciones, deberá consultar con su médico
antes de continuar con su programa de ejercicios.
3. Mantenga el equipo lejos del alcance de niños y mascotas. El equipo está diseñado para el uso exclusivo de adultos.
4. Utilice el equipo en una superficie plana y sólida con una cubierta protectora para su piso o alfombra. Para garantizar su seguridad,
el equipo debe tener por lo menos 4 pies (120 cm) de espacio libre a su alrededor.
5. Asegúrese de que todas las tuercas y pernos estén bien ajustados antes de usar el equipo. Solo puede conservarse la seguridad
del equipo si se inspecciona regularmente para detectar daños o desgaste.
6. Siempre utilice el equipo como se indica. Si encuentra algún componente defectuoso mientras instala o revisa el equipo, o si escucha
ruidos extraños que provienen de este mientras se ejercita, deje de utilizarlo inmediatamente y no lo utilice hasta que el problema
se haya corregido.
7. Use ropa adecuada cuando utilice el equipo. Evite usar ropa suelta que pueda enredarse en el equipo.
8. No coloque los dedos u objetos en las piezas móviles del equipo.
9. La capacidad de peso máximo de esta unidad es de 275 libras (125 kg).
10. Este equipo no es adecuado para uso terapéutico.
11. Muévase con cuidado cuando levante y mueva el equipo. Siempre utilice la técnica de levantamiento adecuada y pida ayuda en
caso de que sea necesario.
12. Su producto está diseñado para usarse en un lugar fresco y seco. Debe evitar tenerlo en lugares extremadamente fríos, calientes o
húmedos, ya que podría provocar corrosión y otros problemas afines.
13. ¡Este equipo está diseñado solo para uso interior! ¡No es para uso comercial!

2
INFORMATIONS DE SÉCURITÉIMPORTANTES
Nous vous remercions d’avoir choisi notre produit. Pour votre santéet votre sécurité, veuillez utiliser correctement cet appareil. Il est
important de lire entièrement le présent manuel avant d’assembler l’appareil et de l’utiliser. L’utilisation sûre et efficace n’est possible que
si l’appareil est correctement assemblé, entretenu et utilisé. Il vous incombe de vous assurer que tous les utilisateurs de l’appareil soient
informés de tous les avertissements et précautions.
1. Avant d’entamer un programme d’exercices, consultez votre médecin pour déterminer si vous avez une quelconque disposition
physique ou médicale susceptible de mettre en danger votre santé et votre sécurité ou de vous empêcher d’utiliser cet appareil
correctement. L’avis de votre médecin est essentiel si vous prenez un médicament pouvant affecter le rythme cardiaque, la pression
ou le niveau de cholestérol.
2. Soyez à l’écoute des signaux de votre corps. Accompli de façon incorrecte ou excessive, l’exercice peut nuire à la santé. Cessez de
faire de l’exercice si vous ressentez l’un des symptômes suivants: douleur, serrement de la poitrine, rythme cardiaque irrégulier,
souffle court, étourdissement, vertige, ou sensations de nausée. Si vous éprouvez l’un de ces états, consultez votre médecin avant
de poursuivre votre programme d’exercice.
3. Gardez les enfants et les animaux de compagnie à distance de l’appareil. L’appareil est conçu pour l’utilisation exclusive par des
adultes.
4. Utilisez l’appareil sur une surface dure, plane et de niveau, avec une protection pour votre parquet ou tapis. Pour un usage sûr,
l’appareil doit disposer d’au moins 120 cm (4 pi) d’espace libre tout autour de lui.
5. Assurez-vous que tous les boulons et écrous soient bien serrés avant d’utiliser l’appareil. La sécurité de l’appareil ne peut être
entretenue qu’à condition de régulièrement vérifier l’absence de dommages ou d’usure.
6. Utilisez toujours l’appareil comme indiqué. Si vous trouvez un composant défectueux lors de l’assemblage ou de la vérification de
l’appareil, ou si vous entendez un bruit inhabituel en provenir pendant l’utilisation, cessez immédiatement l’exercice et n’employez
plus l’appareil tant que le problème n’a pas été résolu.
7. Portez des vêtements adéquats lors de l’utilisation de l’appareil. Évitez les vêtements amples qui risqueraient de se prendre dans
l’appareil.
8. Ne mettez pas le doigt ni aucun objet dans les pièces mobiles de l’appareil.
9. La capacité de poids maximale de cet appareil est de 125 kg (275 lb).
10. Cet appareil n’est pas adapté à un usage thérapeutique.
11. Soulevez et déplacez l’appareil avec précaution. Utilisez toujours les techniques adéquates de levage et demandez de l’aide si
nécessaire.
12. Votre produit est conçu pour usage dans un endroit sec et frais. Éviter de l’entreposer dans un endroit extrêmement froid, chaud ou
humide, car cela peut entraîner de la corrosion et des problèmes du même ordre.
13. Cet appareil est conçu pour un usage intérieur uniquement! Il n’est pas fait pour une utilisation commerciale!
WICHTIGE SICHERHEITSHINWEISE
Wir danken Ihnen, dass Sie sich für unser Produkt entschieden haben. Zur Gewährleistung Ihrer Sicherheit und Gesundheit verwenden
Sie dieses Gerät bitte ordnungsgemäß. Es ist wichtig, diese gesamte Bedienungsanleitung zu lesen, bevor Sie das Gerät montieren und
in Betrieb nehmen. Eine sichere und effektive Nutzung kann nur erreicht werden, wenn das Gerät ordnungsgemäß montiert, gewartet
und verwendet wird. Sie sind dafür verantwortlich, dass alle Benutzer des Geräts über alle Warnungen und Vorsichtsmaßnahmen
informiert werden.
1. Vor Beginn eines jeden Trainingsprogramms ist es ratsam, einen Arzt zu konsultieren, um festzustellen, ob Sie medizinische oder
körperliche Beschwerden haben, die Ihre Gesundheit und Sicherheit gefährden oder verhindern könnten, dass Sie das Gerät
ordnungsgemäßbenutzen. Der Rat Ihres Arztes ist unerlässlich, wenn Sie Medikamente einnehmen, die Ihre Herzfrequenz, Ihren
Blutdruck oder Ihren Cholesterinspiegel beeinflussen.
2. Achten Sie auf die Signale Ihres Körpers. Falsches oder übermäßiges Training kann Ihre Gesundheit schädigen. Hören Sie auf zu
trainieren, wenn Sie eines der folgenden Symptome verspüren: Schmerzen, Engegefühl in Ihrer Brust, unregelmäßiger Herzschlag,
Kurzatmigkeit, Benommenheit, Schwindel oder Übelkeit. Wenn Sie einen dieser Zustände bemerken, sollten Sie Ihren Arzt
konsultieren, bevor Sie mit Ihrem Trainingsprogramm fortfahren.
3. Kinder und Haustiere dürfen nicht in der Nähe des Geräts sein. Das Gerät ist nur für den Gebrauch durch Erwachsene bestimmt.
4. Verwenden Sie das Gerät auf einer festen, ebenen Fläche mit einer Schutzabdeckung für Ihren Boden oder Teppich. Um die
Sicherheit zu gewährleisten, sollte das Gerät ringsum mindestens 120 cm (4 ft) Freiraum haben.
5. Vergewissern Sie sich, dass alle Muttern und Bolzen fest angezogen sind, bevor Sie das Gerät benutzen. Die Sicherheit des Gerätes
kann nur gewährleistet werden, wenn es regelmäßig auf Beschädigungen und/oder Verschleißüberprüft wird.
6. Verwenden Sie das Gerät immer entsprechend den Angaben. Wenn Sie bei der Montage oder Überprüfung des Geräts defekte
Komponenten feststellen oder ungewöhnliche Geräusche vom Gerät während des Trainings hören, stellen Sie die Verwendung des
Geräts sofort ein. In diesem Fall sollten Sie es erst dann wieder in Betrieb nehmen, wenn das Problem behoben ist.
7. Tragen Sie bei der Benutzung des Gerätes geeignete Kleidung. Vermeiden Sie das Tragen von loser Kleidung, die sich in der
Ausrüstung verfangen kann.
8. Stecken Sie keine Finger oder Gegenstände in die beweglichen Teile des Gerätes.
9. Die maximale Gewichtsbelastbarkeit dieser Einheit beträgt 125 kg (275 Pfund).
10. Dieses Gerät ist nicht für den therapeutischen Einsatz geeignet.
11. Um Personenschäden und/oder Schäden am Produkt oder Eigentum zu vermeiden, ist ein ordnungsgemäßes Hochheben und
Transportieren erforderlich.
12. Ihr Produkt ist für den Einsatz unter kühlen und trockenen Bedingungen bestimmt. Sie sollten die Lagerung in extrem kalten, heißen
oder feuchten Räumen vermeiden, da dies zu Korrosion und anderen damit verbundenen Problemen führen kann.
13. Dieses Gerät ist nur für den Innen- und Heimgebrauch bestimmt; es ist nicht für die gewerbliche Nutzung bestimmt.

3

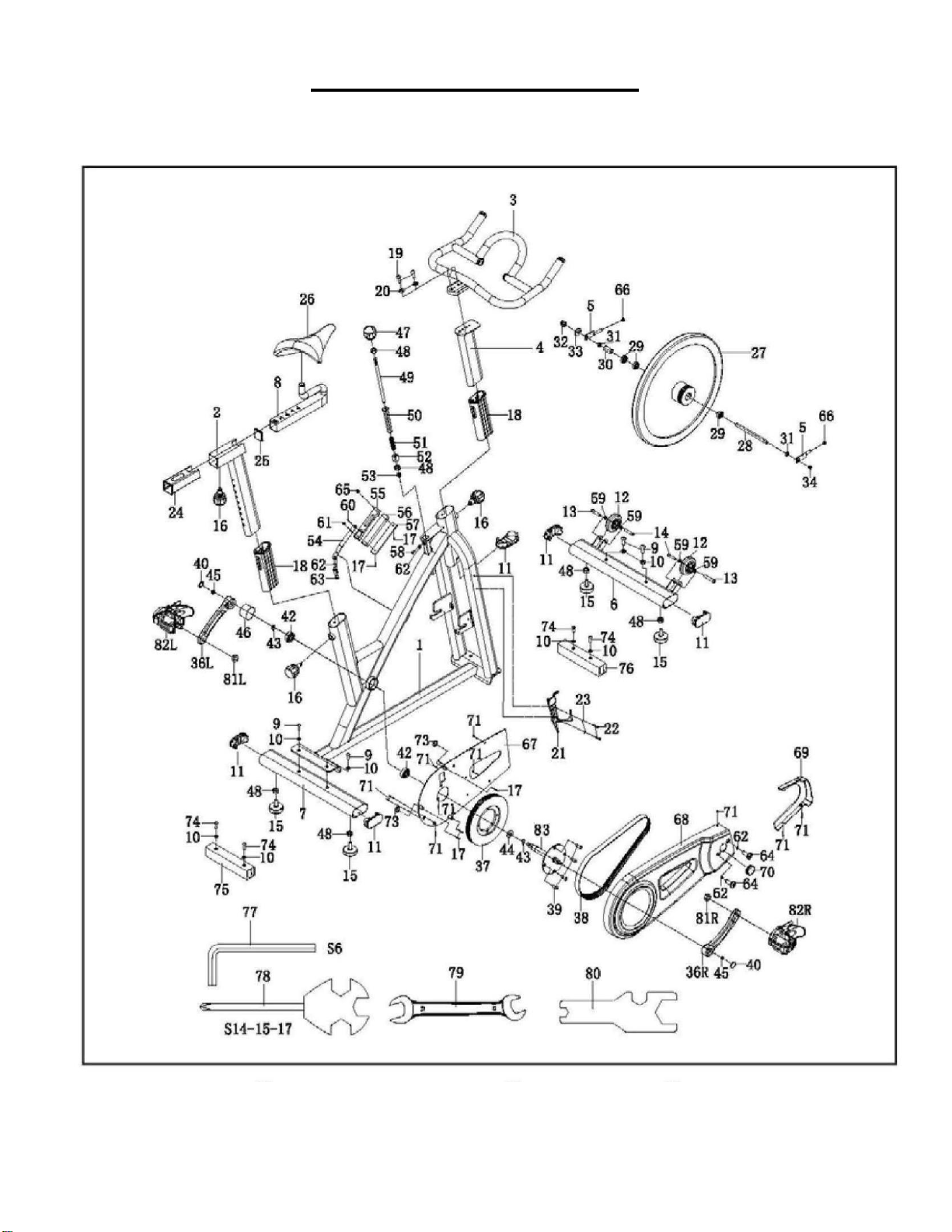

EXPLODED DIAGRAM

4
PARTS LIST
No.
Description
Spec.
Qty.
No.
Description
Spec.
Qty.
1
Main Frame
1
43
Jump Ring
d20
2
2
Seat Post
1
44
Wave Washer
d20*Φ26*0.3
1
3
Handlebar
1
45
Nut
M10*1.25*H7.5*S14
2
4
Handlebar Post
1
46
Cover For
Middle Axle
Φ50*Φ32*33
1
5
Adjustable Bolt
2
47
Tension Knob
M10*Φ49*46
1
6
Front Stabilizer
1
48
Nut
M10*H7*S17
6
7
Rear Stabilizer
1
49
Brake Rod
Φ10*240*M10*15*M
6*7 *M10*95
1
8
Seat Slider
1
50
Spacer
20*20*120
1
9
Screw
M10*25*S6
4
51
Spring
Φ2.0*Φ15*54*N12
1
10
Washer
d10*Φ20*2.0
8
52
Square Nut
15*15*25*M10
1
11
End Cap
PT80*40*20
5
53
Nut
M6*H14*S10
1
12
Transport Wheel
Φ71*Φ19*24
2
54
Spring Piece
t2.0*15.8*153
1
13
Screw
Φ7.8*30*M6*15*S5
2
55
Brake Block
12*25*138
1
14
Screw
M6*12*S5
2
56
EVA Pad
10*22*95
1
15
Adjustable Pad
M10*30*Φ52*49
4
57
Cow Leather Pad
t5*25*138
1
16
Adjustment Knob
M16*1.5*15*Φ49
3
58
Screw
M6*10
1
17
Screw
M5*20*Φ8.5
5
59
Bearing
608ZZ Φ8
4
18
Bushing
PT80*40*PT70*30*
175
2
60
Screw
M5*12*Φ10
1
19
Screw
M10*25*S6
2
61
Nut
M5*H4*S8
1
20
Washer
d10*Φ20*1.5
2
62
Washer
d6*Φ12*1.2
5
21
Water Bottle
Holder
1
63
Bolt
M6*12*S10
2
22
Screw
M5*12*Φ8.5
2
64
Screw
M6*12
2
23
Washer
d5*Φ13*1
2
65
Nut
M5*H9*S8
1
24
Bushing
F45*F38*153
1
66
Nut
M8*H7.5*S13
2
25
End Cap
F38*38*14
1
67
Inner Belt Cover
1
26
Seat
1
68
Outer Belt Cover
1
27
Inertial Wheel
22*Φ460*74*28*Φ5
5*44*PK
1
69
Front Cover
1
28
Inertial Axle
Φ15*162*M12*1*29
*29
1
70
Cap
Φ38*14
1
29
Bearing
6202-2RS
3
71
Screw
ST4.2*16*Φ8
10
30
Spacer
Φ20*Φ15.1*28
1
72
N/A
-
31
Nut
M12*1*H6*S19
2
73
Washer
Φ30*Φ10.1*3
2
32
Nut
M12*1*H19.5*S19
1
74
Bolt
M10*16*S6
4
33
Washer
d12*Φ24*2
1
75
Shipping Rear
Tube
1
34
Nut
M12*1.0*H11*S18
1
76
Shipping Front
Tube
1
35
Refer To Part #83
77
Allen Wrench
S6
1
36L/R
Crank Arm
170 “L” “R”9/16
2
78
Spanner
S14-15-17
1
37
Belt Wheel
Φ204*20*5PK
1
79
Wrench
S13-15
1
38
Belt
5PK520
1
80
Spanner
S8-14-22
1
39
Screw
M10*16*S6
4
81L/R
Nylon Nut
9/16*20*H8*S22 L/R
2
40
Crank Cap
Φ25*7
2
82L/R
Pedal
YH-76X 9/16
2
41L/R
Refer To Part
#82L/R
83
Middle Axle
Φ20*180*51.5*10.5*
74.5*4-φ10.1*φ105
1
42
Bearing
6004-RZ NBK
2

5
LISTA DE PIEZAS
n.°
Descripción
Especificaciones
Cant.
n.°
Descripción
Especificaciones
Cant.
1
Estructura Principal
1
43
Argolla Abierta
d20
2
2
Barral del Asiento
1
44
Arandela Ondulada
d20*Φ26*0.3
1
3
Manubrio
1
45
Tuerca
M10*1.25*H7.5*S14
2
4
Barral del Manubrio
1
46
Cubierta para el
eje Intermedio
Φ50*Φ32*33
1
5
Perno Ajustable
2
47
Perilla de Tensión
M10*Φ49*46
1
6
Estabilizador
Delantero
1
48
Tuerca
M10*H7*S17
6
7
Estabilizador
Trasero
1
49
Varilla del Freno
Φ10*240*M10*15*M6*7
*M10*95
1
8
Deslizante del
Asiento
1
50
Espaciador
20*20*120
1
9
Tornillo
M10*25*S6
4
51
Resorte
Φ2.0*Φ15*54*N12
1
10
Arandela
d10*Φ20*2.0
8
52
Tuerca Cuadrada
15*15*25*M10
1
11
Tapa de Extremo
PT80*40*20
5
53
Tuerca
M6*H14*S10
1
12
Rueda de
Transporte
Φ71*Φ19*24
2
54
Pieza de Resorte
t2.0*15.8*153
1
13
Tornillo
Φ7.8*30*M6*15*S5
2
55
Bloque de Freno
12*25*138
1
14
Tornillo
M6*12*S5
2
56
Almohadilla EVA
10*22*95
1
15
Almohadilla
Ajustable
M10*30*Φ52*49
4
57
Almohadilla de
Cuero Vacuno
t5*25*138
1
16
Perilla de Ajuste
M16*1.5*15*Φ49
3
58
Tornillo
M6*10
1
17
Tornillo
M5*20*Φ8.5
5
59
Cojinete
608ZZ Φ8
4
18
Buje
PT80*40*PT70*30*17
5
2
60
Tornillo
M5*12*Φ10
1
19
Tornillo
M10*25*S6
2
61
Tuerca
M5*H4*S8
1
20
Arandela
d10*Φ20*1.5
2
62
Arandela
d6*Φ12*1.2
5
21
Soporte para
Botella
1
63
Perno
M6*12*S10
2
22
Tornillo
M5*12*Φ8.5
2
64
Tornillo
M6*12
2
23
Arandela
d5*Φ13*1
2
65
Tuerca
M5*H9*S8
1
24
Buje
F45*F38*153
1
66
Tuerca
M8*H7,5*S13
2
25
Tapa de Extremo
F38*38*14
1
67
Cubierta Interna de
la Cinta
1
26
Asiento
1
68
Cubierta Externa de
la Cinta
1
27
Rueda de Inercia
22*Φ460*74*28*Φ55*
44*PK
1
69
Cubierta Delantera
1
28
Eje de Inercia
Φ15*162*M12*1*29*2
9
1
70
Tapa
Φ38*14
1
29
Cojinete
6202-2 RS
3
71
Tornillo
ST4.2*16*Φ8
10
30
Espaciador
Φ20*Φ15.1*28
1
72
N/A
-
31
Tuerca
M12*1*H6*S19
2
73
Arandela
Φ30*Φ10.1*3
2
32
Tuerca
M12*1*H19.5*S19
1
74
Perno
M10*16*S6
4
33
Arandela
d12*Φ24*2
1
75
Tubo Trasero de
Envío
1
34
Tuerca
M12*1.0*H11*S18
1
76
Tubo Delantero de
Envío
1
35
Consulte la Parte
n.°83
77
Llave Allen
S6
1
36L/R
Brazo de la
Manivela
170 “L” “R”9/16
2
78
Llave Inglesa
S14-15-17
1
37
Rueda de la Cinta
Φ204*20*5PK
1
79
Llave de Tuercas
S13-15
1
38
Cinta
5PK520
1
80
Llave Inglesa
S8-14-22
1
39
Tornillo
M10*16*S6
4
81L/R
Tuerca de Nailon
9/16*20*H8*S22 L/R
2
40
Tapa de la Manivela
Φ25*7
2
82 L/R
Pedal
YH-76X 9/16
2
41 L/R
Consulte la
Parte n.°82L/R
83
Eje Medio
Φ20*180*51.5*10.5*74.
5*4-φ10.1*φ105
1
42
Cojinete
6004-RZ NBK
2

6
LISTE DES ÉLÉMENTS
Nº
Description
Spécification
Qté
Nº
Description
Spécification
Qté
1
Cadre Principal
1
43
Maillon
Intermédiaire
d20
2
2
Tige de Selle
1
44
Rondelle Ondulée
d20*Φ26*0,3
1
3
Guidon
1
45
Écrou
M10*1,25*H7,5*S14
2
4
Tige de guidon
1
46
Carter de l’Axe
Central
Φ50*Φ32*33
1
5
Boulon de Réglage
2
47
Contrôleur de
Tension
M10*Φ49*46
1
6
Stabilisateur Avant
1
48
Écrou
M10*H7*S17
6
7
Stabilisateur Arrière
1
49
Tige de Frein
Φ10*240*M10*15*M6*7
*M10*95
1
8
Glissoir de Selle
1
50
Bague
d’Espacement
20*20*120
1
9
Vis
M10*25*S6
4
51
Ressort
Φ2,0*Φ15*54*N12
1
10
Rondelle
d10*Φ20*2,0
8
52
Écrou Carré
15*15*25*M10
1
11
Embout d’Extrémité
PT80*40*20
5
53
Écrou
M6*H14*S10
1
12
Roulette de
Transport
Φ71*Φ19*24
2
54
Pièce àRessort
t2,0*15,8*153
1
13
Vis
Φ7,8*30*M6*15*S5
2
55
Patin de Frein
12*25*138
1
14
Vis
M6*12*S5
2
56
Tampon de CAV/E
10*22*95
1
15
Patin Réglable
M10*30*Φ52*49
4
57
Patin en Cuir de
Vache
t5*25*138
1
16
Bouton de Réglage
M16*1,5*15*Φ49
3
58
Vis
M6*10
1
17
Vis
M5*20*Φ8,5
5
59
Roulement
608ZZ Φ8
4
18
Bague
PT80*40*PT70*30*175
2
60
Vis
M5*12*Φ10
1
19
Vis
M10*25*S6
2
61
Écrou
M5*H4*S8
1
20
Rondelle
d10*Φ20*1,5
2
62
Rondelle
d6*Φ12*1,2
5
21
Porte-Bouteille
1
63
Boulon
M6*12*S10
2
22
Vis
M5*12*Φ8,5
2
64
Vis
M6*12
2
23
Rondelle
d5*Φ13*1
2
65
Écrou
M5*H9*S8
1
24
Bague
F45*F38*153
1
66
Écrou
M8*H7,5*S13
2
25
Embout d’Extrémité
F38*38*14
1
67
Cache Intérieur de la
Courroie
1
26
Selle
1
68
Cache Extérieur de
la Courroie
1
27
Volant d’Inertie
22*Φ460*74*28*Φ55*44
*PK
1
69
Cache Avant
1
28
Axe d’Inertie
Φ15*162*M12*1*29*29
1
70
Embout d’Extrémité
Φ38*14
1
29
Roulement
6202-2RS
3
71
Vis
ST4,2*16*Φ8
10
30
Bague
d’Espacement
Φ20*Φ15,1*28
1
72
S.O.
-
31
Écrou
M12*1*H6*S19
2
73
Rondelle
Φ30*Φ10,1*3
2
32
Écrou
M12*1*H19,5*S19
1
74
Boulon
M10*16*S6
4
33
Rondelle
d12*Φ24*2
1
75
Tube d’Expédition
Arrière
1
34
Écrou
M12*1,0*H11*S18
1
76
Tube d’Expédition
Avant
1
35
Voir la pièce Nº83
77
CléAllen
S6
1
36L/R
Bras de Manivelle
«L »170 «R »9/16
2
78
CléTricoise
S14-15-17
1
37
Roue de Courroie
Φ204*20*5PK
1
79
Clé
S13-15
1
38
Courroie
5PK520
1
80
CléTricoise
S8-14-22
1
39
Vis
M10*16*S6
4
81L/R
Écrou en Nylon
9/16*20*H8*S22 L/R
2
40
Embout de Manivelle
Φ25*7
2
82L/R
Pédale
YH-76X 9/16
2
41L/R
Voir la pièce
Nº82L/R
83
Axe Central
Φ20*180*51,5*10,5*74,
5*4-φ10,1*φ105
1
42
Roulement
6004-RZ NBK
2

7
TEILELISTE
Nr.
Bezeichnung
Spezif.
Menge
Nr.
Bezeichnung
Spezif.
Menge
1
Hauptrahmen
1
42
Kugellager
6004-RZ NBK
2
2
Sattelstütze
1
43
Bindering
d20
2
3
Lenkstange
1
44
Wellenscheibe
d20*Φ26*0,3
1
4
Lenkerstütze
1
45
Schraubenmutter
M10*1,25*H7.5*S14
2
5
Einstellschraube
2
46
Abdeckung für
Mittelachse
Φ50*Φ32*33
1
6
Stabilisator Vorne
1
47
Spannknopf
M10*Φ49*46
1
7
Stabilisator Hinten
1
48
Schraubenmutter
M10*H7*S17
6
8
Sattelschlitten
1
49
Bremsstange
Φ10*240*M10*15*M6*
7*M10*95
1
9
Schraube
M10*25*S6
4
50
Abstandhalter
20*20*120
1
10
Beilagscheibe
d10*Φ20*2,0
8
51
Sprungfeder
Φ2,0*Φ15*54*N12
1
11
Endkappe
PT80*40*20
5
52
Vierkantmutter
15*15*25*M10
1
12
Transportrad
Φ71*Φ19*24
2
53
Schraubenmutter
M6*H14*S10
1
13
Schraube
Φ7,8*30*M6*15*S5
2
54
Federelement
t2.0*15,8*153
1
14
Schraube
M6*12*S5
2
55
Bremsklotz
12*25*138
1
15
Verstellbares Pad
M10*30*Φ52*49
4
56
EVA-Pad
10*22*95
1
16
Einstellknopf
M16*1,5*15*Φ49
3
57
Rindsleder-Pad
t5*25*138
1
17
Schraube
M5*20*Φ8,5
5
58
Schraube
M6*10
1
18
Buchse
PT80*40*PT70*30*175
2
59
Kugellager
608ZZ Φ8
4
19
Schraube
M10*25*S6
2
60
Schraube
M5*12*Φ10
1
20
Beilagscheibe
d10*Φ20*1,5
2
61
Schraubenmutter
M5*H4*S8
1
21
Wasserflasch
Enhalter
1
62
Beilagscheibe
d6*Φ12*1,2
5
22
Schraube
M5*12*Φ8,5
2
63
Bolzen
M6*12*S10
2
23
Beilagscheibe
d5*Φ13*1
2
64
Schraube
M6*12
2
24
Buchse
F45*F38*153
1
65
Schraubenmutter
M5*H9*S8
1
25
Endkappe
F38*38*14
1
66
Schraubenmutter
M8*H7,5*S13
2
26
Sitz
1
67
Innere
Riemenabdeckung
1
27
Trägheitsrad
22*Φ460*74*28*Φ55*
44 * PK
1
68
Äußere
Riemenabdeckung
1
28
Trägheitsachse
Φ15*162*M12*1*29*29
1
69
Frontabdeckung
1
29
Kugellager
6202-2RS
3
70
Kappe
Φ38*14
1
30
Abstandhalter
Φ20*Φ15,1*28
1
71
Schraube
ST4,2*16*Φ8
10
31
Schraubenmutter
M12*1*H6*S19
2
72
k. A.
-
32
Schraubenmutter
M12*1*H19,5*S19
1
74
Bolzen
M10*16*S6
4
33
Beilagscheibe
d12*Φ24*2
1
75
Hintere Versandhülse
1
34
Schraubenmutter
M12*1,0*H11*S18
1
76
Vordere Versandhülse
1
35
Siehe Teil Nr. 83
77
Inbusschlüssel
S6
1
36L/R
Kurbelarm
170„L“„R“9/16
2
78
Schraubenschlüssel
S14-15-17
1
37
Riemenrad
Φ204*20*5STK.
1
79
Schraubenschlüssel
S13-15
1
38
Riemen
5PK520
1
80
Schraubenschlüssel
S8-14-22
1
39
Schraube
M10*16*S6
4
81L/R
Nylonmutter
9/16*20*H8*S22L/R
2
40
Kurbelkappe
Φ25*7
2
82L/R
Pedal
YH-76*9/16
2
41L/R
Siehe Teil
Nr. 82L/R
83
Mittelachse
Φ20*180*51,5*10,5*74
,5*4-φ10,1*φ105
1
42
Kugellager
6004-RZ NBK
2

8
HARDWARE PACKAGE
Ordering Replacement Parts (U.S. and Canadian Customers only)
Please provide the following information in order for us to accurately identify the part(s) needed:
✓The model number (found on cover of manual)
✓The product name (found on cover of manual)
✓The part number found on the “EXPLODED DIAGRAM” and “PARTS LIST” (found near the front of the manual)
Please contact us at suppo[email protected] or 1- 877 - 90SUNNY (877-907-8669).
Pedido de piezas de repuesto (solo para clientes de EE. UU. y Canadá)
Proporcione la siguiente información para que podamos identificar con precisión las piezas necesarias:
✓El número de modelo (se encuentra en la portada del manual).
✓El nombre del producto (se encuentra en la portada del manual).
✓El número de pieza que se encuentra en el “ESQUEMA DE LAS PIEZAS” y en la “LISTA DE PIEZAS” (se
encuentra al principio del manual).
Contáctenos en [e-mail] o 1- 877 - 90SUNNY (877-907-8669).
Pour commander des pièces de rechange (clients américains et canadiens seulement)
Veuillez fournir les informations suivantes afin que nous puissions identifier avec précision la pièce ou les pièces requise(s):
✓Le numéro de modèle (situé sur la couverture du manuel)
✓Le nom du produit (situé sur la couverture du manuel)
✓Le numéro de pièce figurant sur le « SCHÉMA ÉCLATÉ » et la « LISTE DES ÉLÉMENTS » (situé vers le début du
manuel)
Veuillez nous contacter à[e-mail] ou 1- 877 - 90SUNNY (877-907-8669).
Bestellung von Ersatzteilen (nur für US-amerikanische und kanadische Kunden)
Bitte geben Sie die folgenden Informationen an, damit wir das/die benötigte(n) Teil(e) genau identifizieren können:
✓Die Modellnummer (finden Sie auf dem Umschlag der Anleitung)
✓Die Produktbezeichnung (finden Sie auf dem Umschlag der Anleitung)
✓Die Teilenummer auf der „EXPLOSIONSDARSTELLUNG“ und der „TEILELISTE“ (finden Sie vorne in der Anleitung)
Bitte kontaktieren Sie uns unter [e-mail] oder 1- 877 - 90SUNNY (877-907-8669).
#9 M10X25XS6 4PCS
#19 M10X25XS6 2PCS
#10 d10XΦ20X2.0 4PCS
#20 d10XΦ20X1.5 2PCS
#79 S=13-15 1PC
#78 S=14-15-17 1PC
#77 S=6 1PC
#80 S=8-14-22 1PC

9
ASSEMBLY INSTRUCTIONS
We value your experience using Sunny Health and Fitness products. For assistance with parts or
troubleshooting, please contact us at [email protected] or 1-877-90SUNNY (877-907-
8669).
1
74
10
74
10
74
10
75
76
9
10
9
10
1
7
6
STEP 1:
Unscrew the 4 Bolts (No. 74) with Allen
Wrench (No. 77) and remove the 4 Washers
(No. 10), Shipping Rear Tube (No. 75) and
Shipping Front Tube (No. 76).
You may discard these parts or save them in
case you’d like to repackage the item in the
future. [Bolts (No. 74), Washers (No. 10),
Shipping Rear Tube (No. 75) and Shipping
Front Tube (No. 76)]
STEP 2:
Attach the Front and Rear Stabilizers (No. 6 &
No. 7) to the Main Frame (No. 1) using 4 Screws
(No. 9) and 4 Washers (No. 10). Tighten and
secure with Allen Wrench (No. 77).
#77 S6 1PC
#9 M10*25*S6 4PCS
#10 d10*Φ20*2.0 4PCS
#77 S6 1PC

10
We value your experience using Sunny Health and Fitness products. For assistance with parts or
troubleshooting, please contact us at [email protected] or 1-877-90SUNNY (877-907-
8669).
STEP 3:
IMPORTANT! Read instructions carefully,
failure to do so may cause permanent
damage to your bike.
Remove the 2 Nylon Nuts (No. 81L/R)
located on the Pedals (No. 82L/R).
Screw the Left Pedal (No. 82L) COUNTER-
CLOCKWISE into the Left Crank Arm (No.
36L). Once properly screwed into place, use
the Wrench (No. 79) to hold the bolt of the
pedal and screw the Left Nylon Nut (No.
81L)CLOCKWISE to the thread end of the
Left Pedal (No. 82L) securely with Spanner
(No. 80).
Screw the Right Pedal (No. 82R)
CLOCKWISE into the Right Crank Arm
(No. 36R). Once properly screwed into the
place, use the Wrench (No. 79) to hold the
bolt of the pedal and screw the Right Nylon
Nut (No. 81R)COUNTER-CLOCKWISE to
the thread end of the Right Pedal (No. 82R)
securely with Spanner (No. 80).
Remove the preassembled 2 Screws (No.
22)and 2 Washers (No. 23) from the Main
Frame (No. 1). Connect the Water Bottle
Holder (No. 21)to the Main Frame (No. 1)
using 2 Screws (No. 22) and 2 Washers
(No. 23). Tighten and secure with Spanner
(No. 78)
#81L/R 9/16*20*H8*S22 2PCS
#22 M5*12*Φ8.5 2PCS
#23 d5*Φ13*1 2PCS
#79 S13-15 1PC
#80 S8-14 22 1PC
#78 S14-15-17 1PC

11
We value your experience using Sunny Health and Fitness products. For assistance with parts or
troubleshooting, please contact us at [email protected] or 1-877-90SUNNY (877-907-
8669).
16
2
8
26
1
16
4
3
1
19
20
16

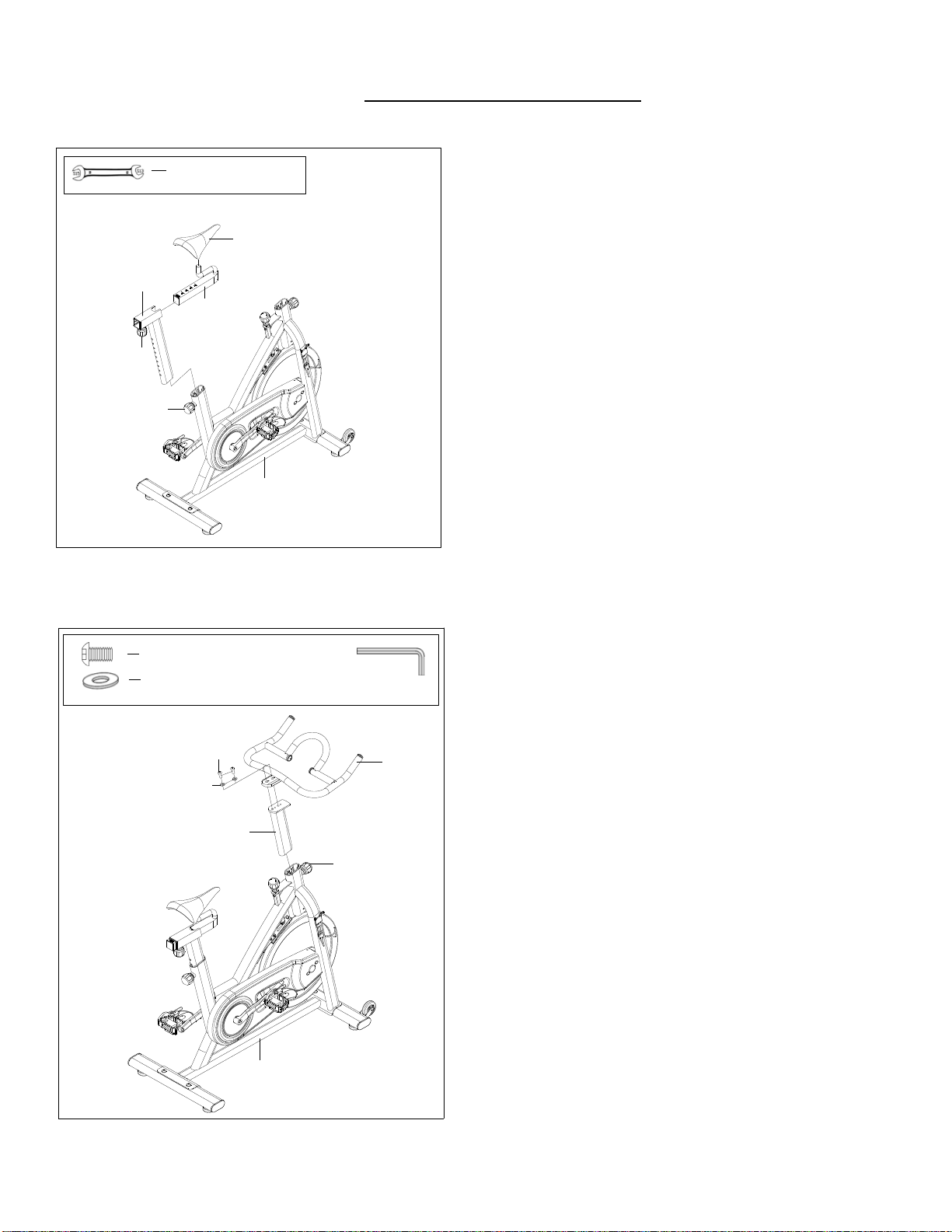

STEP 4:
Loosen and remove the [seat post] Adjustment
Knob (No. 16). InsertSeat Post (No. 2) into the
sleeve located on the back of the Main Frame
(No. 1). Adjust the Seat Post (No. 2) to the
desired position and reinsert and tighten
Adjustment Knob (No. 16) to secure the post
in place.
Loosen and remove the [seat slider]
Adjustment Knob (No. 16). Insert Seat Slider
(No. 8) into the Seat Post (No. 2). Adjust the
Seat Slider (No. 8) to the desired position and
reinsert and tighten Adjustment Knob (No. 16)
to secure the post in place.
Secure Seat (No. 26)to the Seat Slider (No.
8).
NOTE: Before you fully tighten the seat, you
can adjust the front of the seat higher or lower
to meet your needs.
STEP 5:
Loosen and remove the [handlebar]
Adjustment Knob (No. 16). Insert Handlebar
Post (No. 4) into the sleeve located on the front
of the Main Frame (No. 1). Adjust the
Handlebar Post (No. 4) to the desired position
and reinsert and tighten the Adjustment Knob
(No. 16) to secure the post in place.
Secure Handlebar (No. 3) to Handlebar Post
(No. 4) using 2 Screws (No. 19)and 2
Washers (No. 20). Tighten and secure with
Spanner (No. 77).
The assembly is complete!
#19 M10*25*S6 2PCS
#20 d10*Φ20*1.5 2PCS
#77 S6 1PC
#79 S13-15 1PC
STEP 4:
Loosen and remove the [seat post] Adjustment
Knob (No. 16). InsertSeat Post (No. 2) into the
sleeve located on the back of the Main Frame
(No. 1). Adjust the Seat Post (No. 2) to the
desired position and reinsert and tighten
Adjustment Knob (No. 16) to secure the post
in place.
Loosen and remove the [seat slider]
Adjustment Knob (No. 16). Insert Seat Slider
(No. 8) into the Seat Post (No. 2). Adjust the
Seat Slider (No. 8) to the desired position and
reinsert and tighten Adjustment Knob (No. 16)
to secure the post in place.
Secure Seat (No. 26)to the Seat Slider (No.
8).
NOTE: Before you fully tighten the seat, you
can adjust the front of the seat higher or lower
to meet your needs.
STEP 5:
Loosen and remove the [handlebar]
Adjustment Knob (No. 16). Insert Handlebar
Post (No. 4) into the sleeve located on the front
of the Main Frame (No. 1). Adjust the
Handlebar Post (No. 4) to the desired position
and reinsert and tighten the Adjustment Knob
(No. 16) to secure the post in place.
Secure Handlebar (No. 3) to Handlebar Post
(No. 4) using 2 Screws (No. 19)and 2
Washers (No. 20). Tighten and secure with
Spanner (No. 77).
The assembly is complete!

12

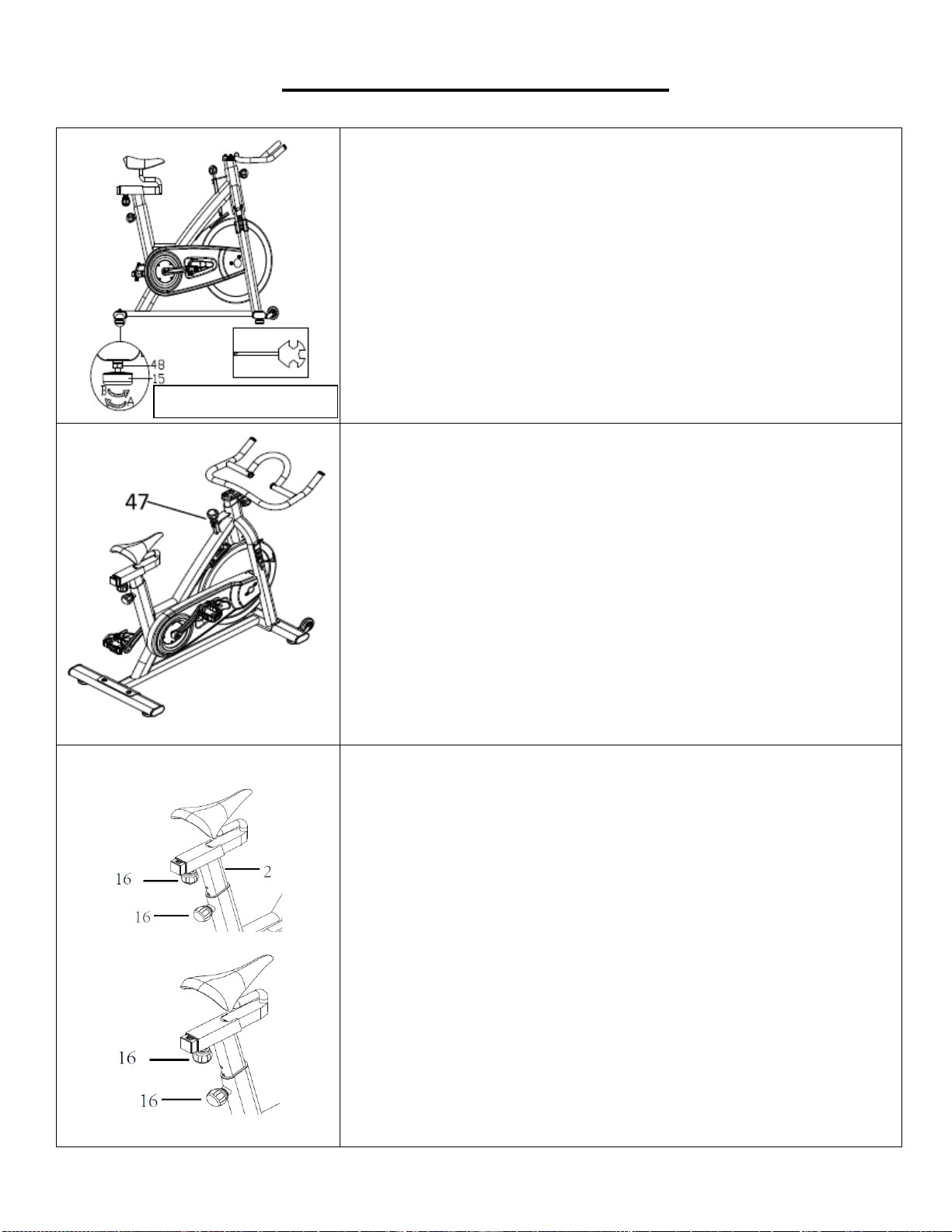

ADJUSTMENTS & USAGE GUIDE
ADJUSTING THE BALANCE
In order to achieve a smooth and comfortable ride, you must
ensure that the stability of the bike is secured. If you notice that
the bike is unbalanced during use, you should adjust the foot
levelers located beneath the front and rear stabilizers. To do so,
use Spanner (No. 78) to unscrew the Nut (No. 48) by turning
counter-clockwise (direction B), then rotate Adjustable Pad
(No. 15) until the bike is balanced. Lastly, use Spanner (No. 78)
to tighten the Nut (No. 48) by turning it clockwise (direction A).
ADJUSTING THE TENSION & EMERGENCY STOP
Adjust the tension by rotating the Tension Knob (No. 47)
clockwise to increase the level of resistance. Rotate the knob
counter-clockwise to decrease the level of resistance. Push
down on Tension Knob (No. 47) to enforce the brake and stop
the bike immediately.
ADJUSTING THE SEAT
An appropriate seat height helps to ensure your exercise
efficiency and reduce the risk of injury. Adjusting the seat
forward or backward can help you work out different muscle
groups.
With one pedal in the upward position, place your foot in the toe
clip and get on the bike. If your leg is bent too much, you should
move the seat up. If your foot cannot touch the pedal or your
leg is too straight, you should move the seat down.
Loosen the [seat post] Adjustment Knob (No. 16)to raise or
lower Seat Post (No. 2) to the desired position. Make sure
Adjustment Knob (No. 16)secures into the desired hole and
turn clockwise to tighten.
Loosen the Adjustment Knob (No. 16) to move the seat
forward or backward to the desired position. Once the position
is located, firmly secure Adjustment Knob (No. 16)by turning
clockwise.
#78 S14-15-17 1PC

13

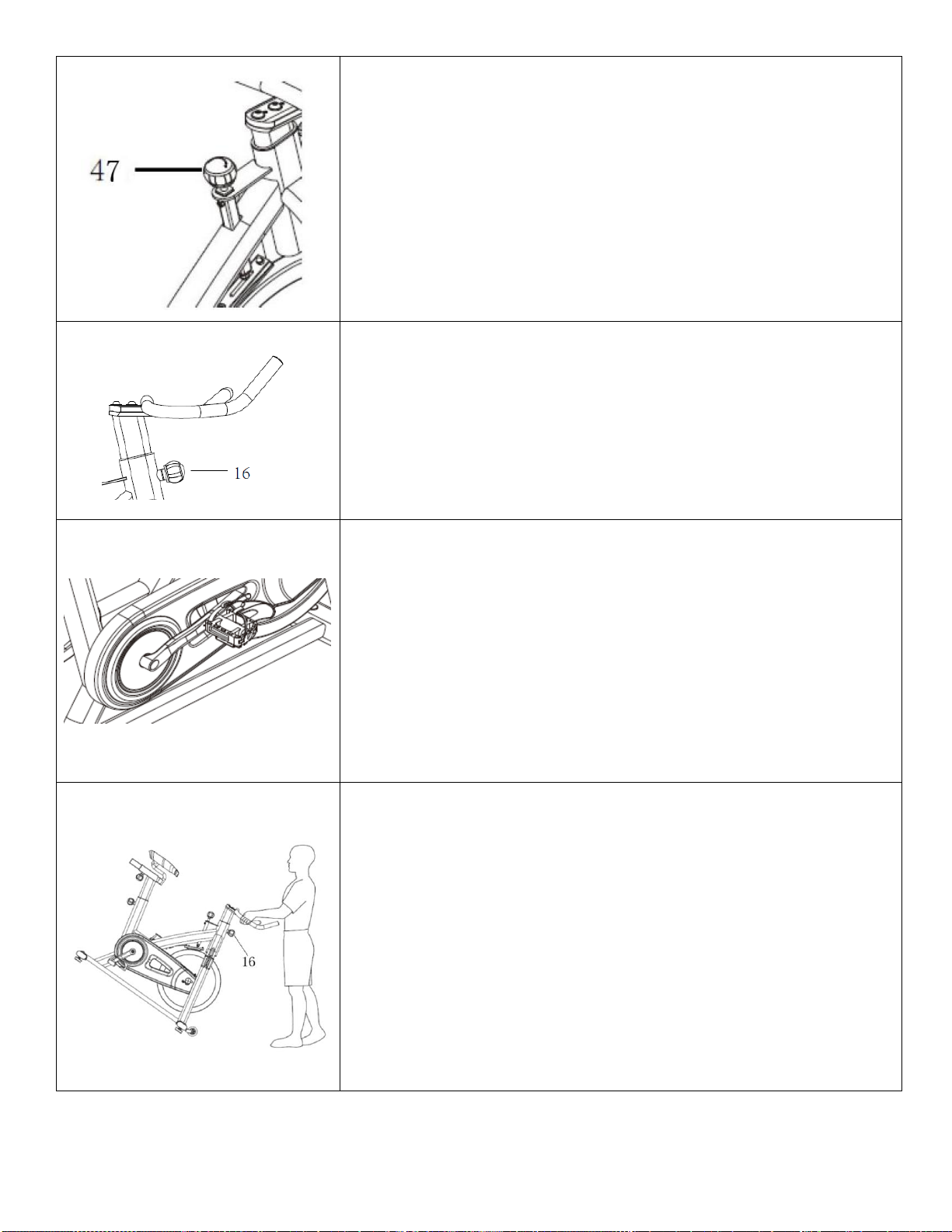

DISMOUNTING THE BIKE
WARNING! Do not dismount the bike or remove your feet from
the pedals until the pedals have stopped completely. You can
stop the flywheel at anytime by pushing down on Tension Knob
(No. 47).
ADJUSTING THE HANDLEBAR
Loosen the [handlebar] Adjustment Knob (No. 16)to raise or
lower the handlebar to the desired position. Make sure the
Adjustment Knob (No. 16)settles into the desired hole and
secure it firmly by turning clockwise.
ADJUSTING THE PEDAL STRAP
Place the ball of each foot in the toe clips so the front of your
shoe fits snugly in the toe clip cage. Rotate one foot to within
arm’s reach and pull the strap until the toe clip cage fits your shoe
snugly. Insert the strap back into the hoop of the toe clip. Repeat
this for the other foot.
MOVING THE BIKE
To move the bike, first ensure that the handlebar is properly
secured. If the handlebar is loose, tighten the Adjustment Knob
(No. 16) to secure it. Next, stand at the front of the bike so that
you’re directly in front of the handlebar. Firmly grasp and hold
each side of the handlebar, place one foot on the front stabilizer
and tilt the bike towards you until the transportation wheels on
the front stabilizer touch the ground. With the wheels on the
ground, you can transport the bike to the desired location with
ease.

14
MAINTENANCE & CARE
This is general information for daily, weekly and monthly maintenance to be performed on your bike.
DAILY MAINTENANCE
After each exercise session, wipe down all the
equipment: seat, frame and handlebars. Pay
special attention to the seat post, handlebar
post and belt/chain guard. Sweat is very
corrosive and may cause problems that
require parts replacement later.
1.
Get on the bike and engage the drive train.
2.
Pay attention to any vibrations felt through
the pedals. If you feel any vibrations, you
may need to tighten the pedals, bottom
bracket, or adjust the drive belt/chain
tension.
3.
Use a wrench to tighten the pedals until
they are secure.
MONTHLY MAINTENANCE
1.
Check that all hardware is secure, such as:
water bottle holder, flywheel nuts, belt/chain
guard bolts, brake caliper lock nuts and brake
caliper tension rod nuts.
2.
Inspect the brake tension rod for signs of wear
such as missing threads. Clean and lubricate
the brake tension rod.
3.
Clean and lubricate the seat post, handlebar
post and seat slider. Remove any buildup of
foreign material.
WEEKLY MAINTENANCE
1.
Inspect moving parts and tighten the
hardware.
2.
Inspect pull pin frame fittings, making sure
the fittings are snug. Loose frame fittings
may strip out threads over time and cause
extensive damage.
3.
Clean and lubricate pop pin assemblies.
Pull on the pin and spray a small amount
of lubricant onto the shaft.
4.
Tighten the seat hardware, making sure
the seat is level and centered.
5.
Brush and treat the resistance pads.
Remove any foreign material that may
have collected on the pads. Spray the
pads with silicone lubricant. This helps to
reduce noise from friction between the
pads and the flywheel.
6.
Visually inspect the bottom bracket, toe
clips and toe straps. If any of them are
loose or disconnected, attach and tighten.
LEATHER BRAKE PAD CARE
1.
Perform this maintenance when the brake
pad is first installed and for the life of the brake
pad. Following these simple guidelines can
increase the life of your brake pads.
2. Some brake pad assemblies are pre-
lubricated. Squeeze the brake pad. If lubricant
is released, then the pad has been pre-
lubricated.
3.
If the brake pad is dry, then coat the brake pad
with 3-n-1 oil. Brush the leather with a clean,
wire bristle brush, and then apply the oil. The
oil should be allowed to soak into the pad.
Repeat 4-5 times until the pad is saturated,
but not dripping with oil. When the pad is
saturated, it will no longer absorb oil.
4.
Inspect the brake pad weekly and lubricate if
needed. The pad should not have a glazed
appearance. If the pad appears glazed, then
brush it with wire brush and apply lubricant as
needed. If any of the sponge padding is
showing through the leather pad, the brake
pad should be replaced.
Version 3.3

15
INSTRUCCIONES DE ARMADO
Valoramos su experiencia con los productos de Sunny Health and Fitness. Para obtener ayuda con
las piezas o la resolución de problemas, escríbanos a la dirección de correo
[email protected],o llámenos al 1-877-90SUNNY (877-907-8669).
1
74
10
74
10
74
10
75
76
9
10
9
10
1
7
6
n.°77 S6 1 pieza
n.°9 M10*25*S6 4 piezas
n.°10 d10*Φ20*2.0 4 piezas
n.°77 S6 1 pieza
PASO 1:
Desenrosque los 4 Pernos (n.° 74) con la Llave
Allen (n.° 77) y retire las 4 Arandelas (n.° 10),
el Tubo Trasero de Envío (n.° 75) y el Tubo
Delantero de Envío (n.° 76).
Puedes desechar estas partes o guardarlas por
si desea volver a empaquetar el artículo en el
futuro. [Pernos (n.° 74), Arandelas (n.° 10),
Tubo Trasero de Envío (n.° 75) y Tubo
Delantero de Envío (n.° 76)]
PASO 2:
Fije los Estabilizadores Delantero y Trasero
(n.°6 y n.°7) a la Estructura Principal (n.°1)
con 4 Tornillos (n.°9) y 4 Arandelas (n.°10).
Ajuste y asegure con la Llave Allen (n.°77).

16
Valoramos su experiencia con los productos de Sunny Health and Fitness. Para obtener ayuda con
las piezas o la resolución de problemas, escríbanos a la dirección de correo
[email protected],o llámenos al 1-877-90SUNNY (877-907-8669).
PASO 3:
¡IMPORTANTE! Lea atentamente las
instrucciones, ya que su incumplimiento
podría ocasionar daños permanentes a
su bicicleta.
Retire las 2 Tuercas de Nailon (n.°81L/R)
ubicadas en los Pedales (n.°82L/R).
Atornille el Pedal Izquierdo (n.°82L)
HACIA LA IZQUIERDA en el Brazo de la
Manivela Izquierda (n.°36L). Una vez
atornillado correctamente en el lugar, utilice
la Llave de Tuercas (n.°79) para sujetar el
perno del pedal y atornille firmemente la
Tuerca de Nailon Izquierda (n.°81L)
HACIA LA DERECHA al extremo roscado
del Pedal Izquierdo (n.°82L) con la Llave
Inglesa (n.°80).
Atornille el Pedal Derecho (n.°82R) HACIA
LA DERECHA en el Brazo de la Manivela
Derecha (n.°36R). Una vez atornillado
correctamente en el lugar, utilice la Llave de
Tuercas (n.°79) para sujetar el perno del
pedal y atornille firmemente la Tuerca de
Nailon Derecha (n.°81R) HACIA LA
IZQUIERDA al extremo roscado del Pedal
Derecho (n.°82R) con la Llave Inglesa
(n.°80).
Retire los 2 Tornillos (n.°22) y las 2
Arandelas (n.°23) preinstaladas de la
Estructura Principal (n.°1). Conecte el
Soporte para Botella (n.º 21) a la
Estructura Principal (n.º1) por medio de 2
Tornillos (n.º22) y 2 Arandelas (n.º23).
Apriete y asegure con la Llave Inglesa
(n.°78)
n.°81L/R 9/16*20*H8*S22 2 piezas
n.° 22 M5*12*Φ8.5 2 piezas
n.° 23 d5*Φ13*1 2 piezas
n.°79 S13-15 1 pieza
n.°80 S8-14 22 1 pieza
n.°78 S14-15-17 1 pieza

17
n.°77 S6 1 pieza
Valoramos su experiencia con los productos de Sunny Health and Fitness. Para obtener ayuda con
las piezas o la resolución de problemas, escríbanos a la dirección de correo
[email protected],o llámenos al 1-877-90SUNNY (877-907-8669).
16
2
8
26
1
16
4
3
1
19
20
16
PASO 4:
Afloje y retire la Perilla de Ajuste (n.°16) [del
barral del asiento]. Inserte el Barral del
Asiento (n.°2) en la cubierta ubicada en la
parte trasera de la Estructura Principal
(n.°1). Ajuste el Barral del Asiento (n.°2) a la
posición deseada e inserte y ajuste
nuevamente la Perilla de Ajuste (n.°16) para
asegurar el barral en su lugar.
Afloje y retire la Perilla de Ajuste (n.°16) [del
deslizador del asiento]. Inserte el Deslizante
del Asiento (n.º8) en el Barral del Asiento
(n.º2). Ajuste el Deslizador del Asiento
(n.°8) a la posición deseada e inserte y ajuste
nuevamente la Perilla de Ajuste (n.°16) para
asegurar el barral en su lugar.
Fije el Asiento (n.°26) al Deslizante del
Asiento (n.°8).
NOTA: Antes de ajustar completamente el
asiento, puede ajustar la parte delantera del
asiento más arriba o más abajo según sus
necesidades.
PASO 5:
Afloje y retire la Perilla de ajuste (n.º16)
[manubrio]. Inserte el Barral del Manubrio (n.º
4) en la manga ubicada en la parte delantera
de la Estructura Principal (n.º1). Ajuste el
Barral del Manubrio (n.° 4) a la posición
deseada e inserte y ajuste nuevamente la
Perilla de Ajuste (n.° 16) para asegurar el
barral en su lugar.
Fije el Manubrio (n.°3) alBarral del Manubrio
(n.°4) con 2 Tornillos (n.°19) y 2 Arandelas
(n.°20). Apriete yasegure con la Llave Inglesa
(n.°77).
¡El armado estácompleto!
n.°19 M10*25*S6 2 piezas
n.°20 d10*Φ20*1.5 2 piezas
n.°79 S13-15 1 pieza

18
AJUSTES Y GUÍA DE USO
AJUSTE DEL BALANCE
Con el fin de lograr un uso suave y cómodo, debe asegurarse
de que la estabilidad de la bicicleta sea segura. Si nota que la
bicicleta estádesequilibrada durante su uso, debe ajustar las
patas niveladoras situadas debajo de los estabilizadores
delantero y trasero. Para hacerlo, utilice la Llave Inglesa
(n.°78) para desatornillar la Tuerca (n.°48) girándola hacia la
izquierda (dirección B), y luego rote la Almohadilla Ajustable
(n.°15) hasta que la bicicleta esténivelada. Por último, use la
Llave Inglesa (n.°78) para aflojar la Tuerca (n.°48) girándola
hacia la derecha (dirección A).
AJUSTE DE LA TENSIÓN Y PARADA DE EMERGENCIA
Ajuste la tensión al girar la Perilla de Tensión (n.º47)hacia la
derecha para aumentar el nivel de resistencia. Gire el
controlador hacia la izquierda para disminuir el nivel de
resistencia. Empuje hacia abajo la Perilla de Tensión (n.°47)
para presionar el freno y detener la bicicleta inmediatamente.
AJUSTE DEL ASIENTO
La altura adecuada del asiento ayuda a garantizar la eficiencia del
ejercicio y reduce el riesgo de lesiones. Ajustar el asiento hacia
adelante o hacia atrás puede ayudar a trabajar los diferentes grupos
musculares.
Con un pedal en la posición hacia arriba, coloque el pie en la puntera
del pie y suba a la bicicleta. Si la pierna se doblademasiado, se debe
mover el asiento hacia arriba. Si el pie no puede tocar el pedal o la
pierna estádemasiado recta, debe mover el asiento hacia abajo.
Afloje la Perilla de Ajuste (n.°16) [del barral del asiento] para subir
o bajar el Barral del Asiento (n.°2) a la posición deseada. Asegúrese
de fijar la Perilla de Ajuste (n.°16) en el orificio deseado y gírela
hacia la derecha para ajustar.
Afloje la Perilla de Ajuste (n.°16) para mover el asiento hacia
adelante o hacia atrás hasta la posición deseada. Una vez que se
ubique la posición, ajuste firmemente la Perilla de Ajuste (n.°16)
girándola hacia la derecha.
n.°78 S14-15-17 1 pieza

19
DESARMAR LA BICICLETA
¡ADVERTENCIA! No desarme la bicicleta o quite los pies de los
pedales hasta que los pedales se hayan detenido por completo.
Puede detenerel volante en cualquier momento alempujar hacia
abajo la Perilla de Tensión (n.°47).
AJUSTE DEL MANUBRIO
Afloje la Perilla de Ajuste (n.°16) [del manubrio] para subir o
bajar el manubrio hasta la posición deseada. Asegúrese de que
la Perilla de Ajuste (n.°16) se ajuste en el orifico deseado y
ajústela firmemente girándola hacia la derecha.
AJUSTE DE LA CORREA DEL PEDAL
Coloque la punta de cada pie en las punteras hasta que sus
zapatillas encajen perfectamente en la caja de la puntera. Gire
un pie hasta el alcance de su brazo y tire de la correa hasta que
la caja de la puntera encaje perfectamente con su zapatilla.
Inserte la correa de nuevo en el aro del puntero del pie. Repita
para el otro pie.
TRASLADO DE LA BICICLETA
Para mover la bicicleta, primero asegúrese de que el manubrio
se encuentre asegurado correctamente. Si el manubrio está
flojo, apriete la Perilla de Ajuste (n.°16) para asegurarlo. A
continuación, párese delante de la bicicleta de modo que se
encuentre en frente del manubrio. Sujete firmemente y sostenga
cada lado del manubrio, coloque un pie en el estabilizador
delantero e incline la bicicleta hacia usted hasta que las ruedas
de transporte en el estabilizador delantero toquen el suelo. Con
las ruedas en el suelo, puede transportar la bicicleta al lugar
deseado con facilidad.
