Owner’s Manual
JAY®Easy™Back
Important Consumer Information
NOTE: This manual contains important instructions that must be passed on to the user
of this product. Please do not remove this manual before delivery to the end user.
SUPPLIER: This manual must be given to the user of this product.
USER: Before using this product, read this entire manual and save for future reference.
WARRANTY REGISTRATION: To validate the warranty on this product, please
complete and return the postcard attached to the enclosed instruction and warranty
booklet.
SECTION
SECTION ENGLISH
EASY BACK
SECTION
ENGLISH
Benutzerhandbuch
JAY®Easy™Rücken
Wichtige Informationen für den Benutzer
HINWEIS: Dieses Handbuch enthält wichtige Informationen, die an den Benutzer
dieses Produkts weitergeleitet werden müssen. Bitte entfernen Sie dieses
Handbuch vor der Auslieferung an den Endbenutzer nicht.
FACHHÄNDLER: Dieses Handbuch muss dem Benutzer des Produkts
ausgehändigt werden.
BENUTZER: Vor dem Gebrauch des Produkts lesen sie bitte das gesamte
Handbuch, und bewahren sie es für zukünftigen Bedarf auf..
Handleiding
JAY®Easy™Rugsteun
Belangrijke informatie voor consumenten
OPMERKING: Deze gebruikershandleiding bevat belangrijke instructies die
aan de gebruiker van dit product moeten worden doorgegeven. Verwijder deze
gebruikershandleiding niet voordat het product aan de eindgebruiker is geleverd.
LEVERANCIER: Deze gebruikershandleiding moet aan de gebruiker van dit
product worden gegeven.
GEBRUIKER: Lees voordat u het product gebruikt, deze gebruikershandleiding
helemaal door. Bewaar de handleiding goed, zodat u hem in de toekomst ook kunt
nalezen.
REGISTRATIE VAN GARANTIE: Om de garantie op dit product geldend te
maken, vragen wij u de antwoordkaart die is aangehecht aan het bijgesloten
instructie- en garantieboekje, volledig in te vullen en naar ons terug te sturen.

Jay Easy Back 122915 Rev.D
2
Manual del Usuario
Respaldo JAY®Easy™
Información importante para el consumidor
NOTA: Este manual contiene instrucciones importantes que deben ser
transmitidas al usuario del producto. No extraiga este manual antes de la entrega
al usuario final.
DISTRIBUIDOR: Debe entregar este manual al usuario del producto.
USUARIO: Antes de utilizar este producto, lea atentamente el manual completo.
REGISTRO DE GARANTÍA: Para validar la garantía de este producto, complete y
envíe la postal adjunta al manual de instrucciones y cuadernillo con la garantía.
Manuale d'uso
Schienale JAY®Easy™
Importanti informazioni per l'utente
NOTA: questo manuale contiene importanti istruzioni che devono essere
comunicate all'utente di questo prodotto. Si prega di non rimuovere il manuale
prima della consegna all'utente.
RIVENDITORE: questo manuale va consegnato all’utente del prodotto
UTENTE: prima di usare il prodotto, leggere attentamente tutte le sezioni del
manuale e conservarlo per riferimento futuro.
GARANZIA: per la garanzia di questo prodotto, si prega di conservare la prova
d'acquisto del prodotto.
Manual do Utilizador
Encosto JAY®Easy™
Informação importante para o consumidor
NOTA: Este manual contém instruções importantes que devem ser transmitidas
ao utilizador deste produto. Não remova este manual antes de o entregar ao
utilizador final.
FORNECEDOR: Este manual deve ser entregue ao utilizador deste produto.
UTILIZADOR: Antes de usar este produto, leia todo o manual e guarde-o para
referência futura.
REGISTO DA GARANTIA: Para validar a garantia deste produto, preencha e
envie o postal em anexo às instruções e livro da garantia incluídos.
Manuel d’utilisation
Dossier JAY®Easy™
Informations importantes pour l'utilisateur
REMARQUE : ce manuel comporte d’importantes informations à transmettre
impérativement à l’utilisateur du produit. Veuillez ne pas retirer ce manuel avant la
livraison à l’utilisateur final.
REVENDEUR : ce manuel doit être remis à l’utilisateur du produit.
UTILISATEUR : avant d’utiliser votre fauteuil, lisez attentivement ce manuel dans
son intégralité et conservez-le pour pouvoir vous y référer ultérieurement.
ENREGISTREMENT DE GARANTIE : pour valider la garantie de ce produit,
veuillez remplir et renvoyer la carte d'enregistrement que vous trouverez dans le
manuel et le livret de garantie.
Bruksanvisning
JAY®Easy™Ryggstöd
Viktig konsumentinformation
OBS: Denna manual innehåller viktiga instruktioner som måste delges
användaren av denna produkt. Vänligen avlägsna ej denna manual före leverans
till slutanvändaren.
LEVERANTÖR: Denna manual måste överlämnas till den som ska använda
produkten.
ANVÄNDARE: Innan du använder denna produkt, vänligen läs manualen och
spara den sedan för framtida behov.

Jay Easy Back 122915 Rev.D
3
Příručka uživatele
Zádová opěrka JAY®Easy™
Důležité informace pro zákazníka
UPOZORNĚNÍ: Tato příručka obsahuje informace, které je nutno předat uživateli
tohoto výrobku. Neodstraňujte tuto příručku před dodáním vozíku koncovému
uživateli.
DODAVATEL: Tuto příručku je nutno dát uživateli tohoto výrobku.
UŽIVATEL: Před použitím tohoto výrobku si přečtěte celou příručku a uložte si ji
pro použití v budoucnu.
REGISTRACE ZÁRUKY: Pro schválení záruky tohoto produktu vyplňte prosím
kartu přiloženou k příručce s pokyny a zárukou a odešlete ji zpět.
Instrukcja użytkowania
Oparcia JAY®Easy™
Ważne informacje dla klienta
UWAGA: niniejszy podręcznik zawiera ważne instrukcje, które należy przekazać
użytkownikowi produktu. Niniejszego podręcznika nie należy usuwać przed
dostarczeniem użytkownikowi końcowemu.
DOSTAWCA: niniejszy podręcznik należy przekazać użytkownikowi produktu.
UŻYTKOWNIK: Przed rozpoczęciem korzystania z produktu należy przeczytać
niniejszy podręcznik w całości i zachować go w celu korzystania w przyszłości.
REJESTRACJA GWARANCJI: Aby nadać ważność gwarancji na ten
produkt, należy wypełnić i odesłać do nas kartę dołączoną do instrukcji i karty
gwarancyjnej.
Brukerveiledning
JAY®Easy™-Ryggen
Viktig brukerinformasjon
MERK: Denne bruksanvisningen inneholder viktige instruksjoner som må gis
til brukeren av dette produktet. Bruksanvisningen må ikke fjernes før produktet
leveres til sluttbrukeren.
LEVERANDØR: Denne bruksanvisningen må gis til brukeren av dette produktet.
BRUKER: Les igjennom hele bruksanvisningen før du bruker dette produktet, og
ta vare på den for fremtidig bruk.
REGISTRERING AV GARANTI - brukes ikke i Norge
JAY ® Easy ™ -Ryglænet
Vigtige forbrugeroplysninger
BEMÆRK: Denne vejledning indeholder vigtige anvisninger, som skal være
tilgængelige for brugeren af produktet. Vejledningen må derfor ikke fjernes, men
skal leveres til slutbrugeren sammen med produktet.
FORHANDLER: Denne vejledning skal gives videre til brugeren af produktet.
BRUGER: Sørg for at læse hele denne vejledning, inden du anvender
produktet, og gem vejledningen til senere brug.
REGISTRERING AF GARANTI: For at bekræfte garantien på dette produkt,
bedes du udfylde og returnere det postkort, der er fastgjort på de vedlagte
instruktions- og garantibrochure.
Brugervejledning
Πλάτη JAY ® Easy ™
Σημαντικές πληροφορίες για τον καταναλωτή
ΣΗΜΕΙΩΣΗ: Το παρόν εγχειρίδιο περιέχει σημαντικές οδηγίες που πρέπει
να διαβιβαστούν στο χρήστη αυτού του προϊόντος. Μην αφαιρέσετε αυτό το
εγχειρίδιο πριν από την παράδοση στον τελικό χρήστη.
ΠΡΟΣ ΤΟΝ ΠΡΟΜΗΘΕΥΤΗ: Το εγχειρίδιο αυτό πρέπει να δοθεί στο χρήστη
αυτού του προϊόντος.
ΠΡΟΣ ΤΟΝ ΧΡΗΣΤΗ: Πριν χρησιμοποιήσετε αυτό το προϊόν, διαβάστε
ολόκληρο το εγχειρίδιο και φυλάξτε το για μελλοντική αναφορά.
ΚΑΤΑΧΩΡΗΣΗ ΕΓΓΥΗΣΗΣ: Για να επικυρώσετε την εγγύηση σε αυτό το
προϊόν, συμπληρώστε και επιστρέψτε την κάρτα που επισυνάπτεται στο
εσωκλειόμενο φυλλάδιο οδηγιών και εγγύησης.
Εγχειρίδιο κατόχου

Jay Easy Back 122915 Rev.D
4
Käyttöopas
JAY ® Easy ™ Selkäosa
Tärkeä asiakastiedote
HUOMAUTUS: Tämä käyttöopas sisältää tärkeitä tietoja, jotka on saatettava tämän tuotteen
käyttäjän tietoon. Älä poista tätä käyttöopasta ennen tuotteen toimittamista loppukäyttäjälle.
JÄLLEENMYYJÄ: Tämä käyttöopas on annettava loppukäyttäjälle.
KÄYTTÄJÄ: Lue tämä käyttöopas kokonaan ennen laitteen käyttöönottoa ja pidä se
tallessa.
TAKUUN AKTIVOINTI: aktivoi tuotteen takuu täyttämällä ja palauttamalla käyttöoppaan
mukana toimitettu takuukortti.
ENGLISH 6
Introduction 6

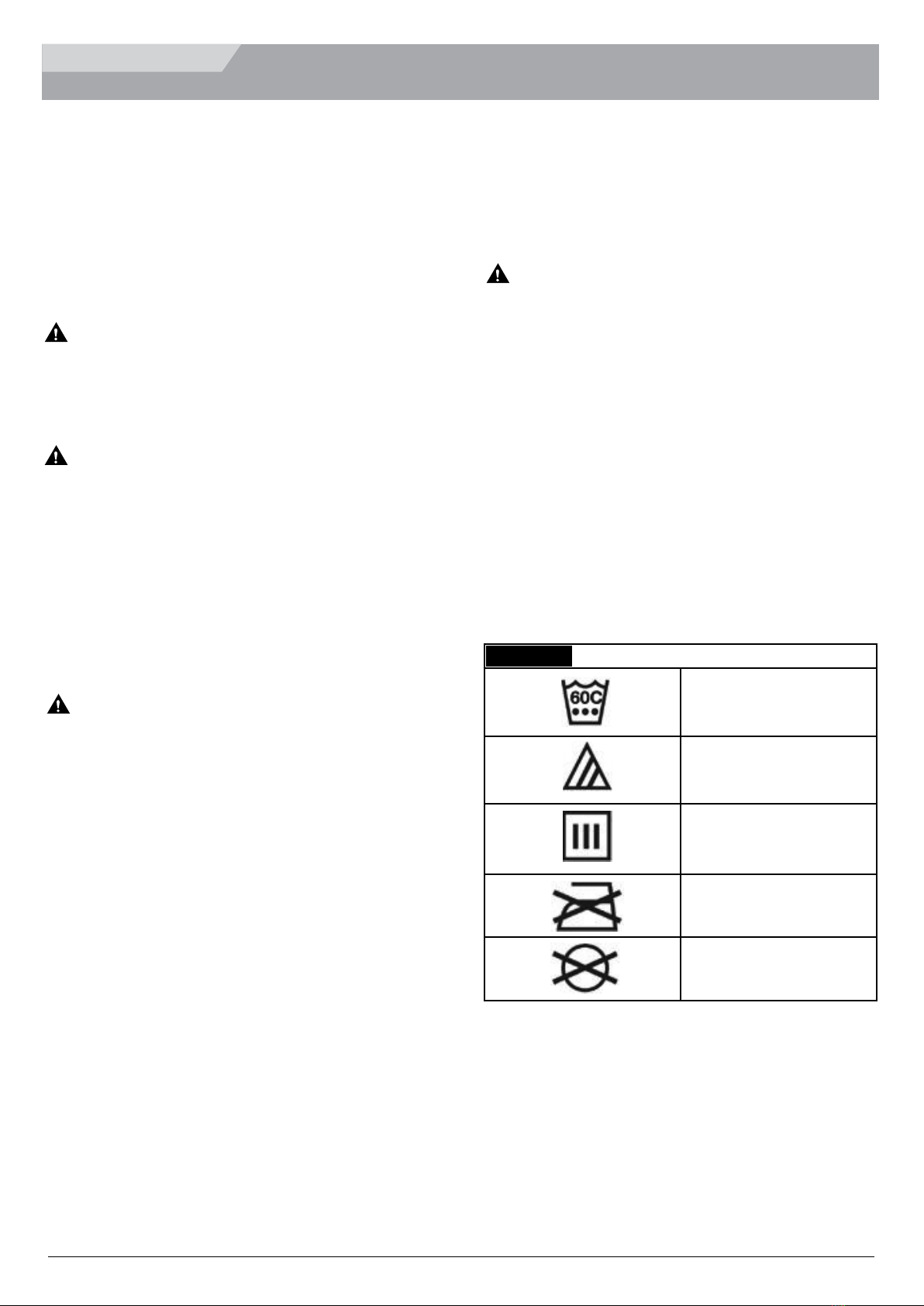

Maintenance And Cleaning 7

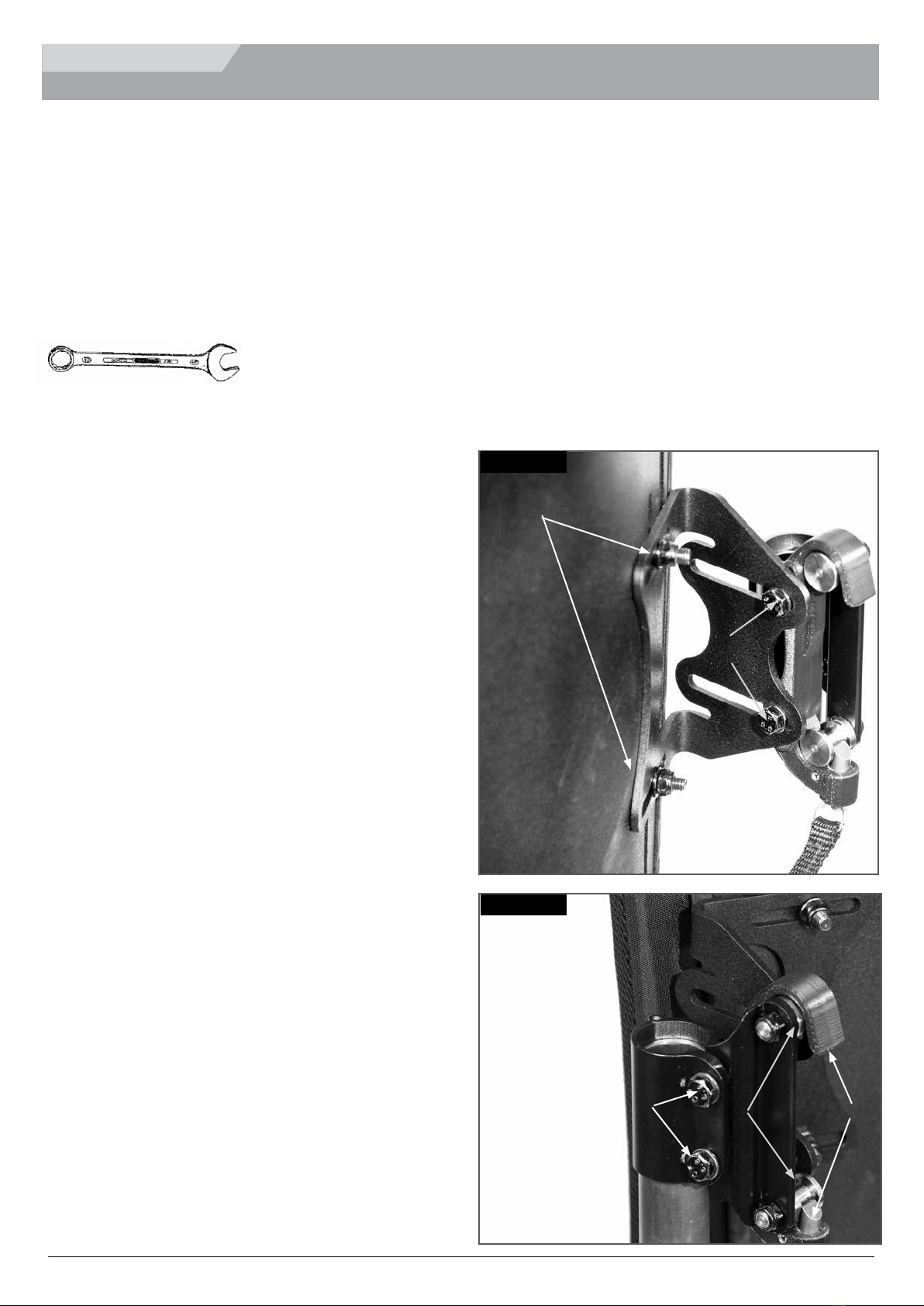

Fitting The Back To The Chair 8
Installation 9

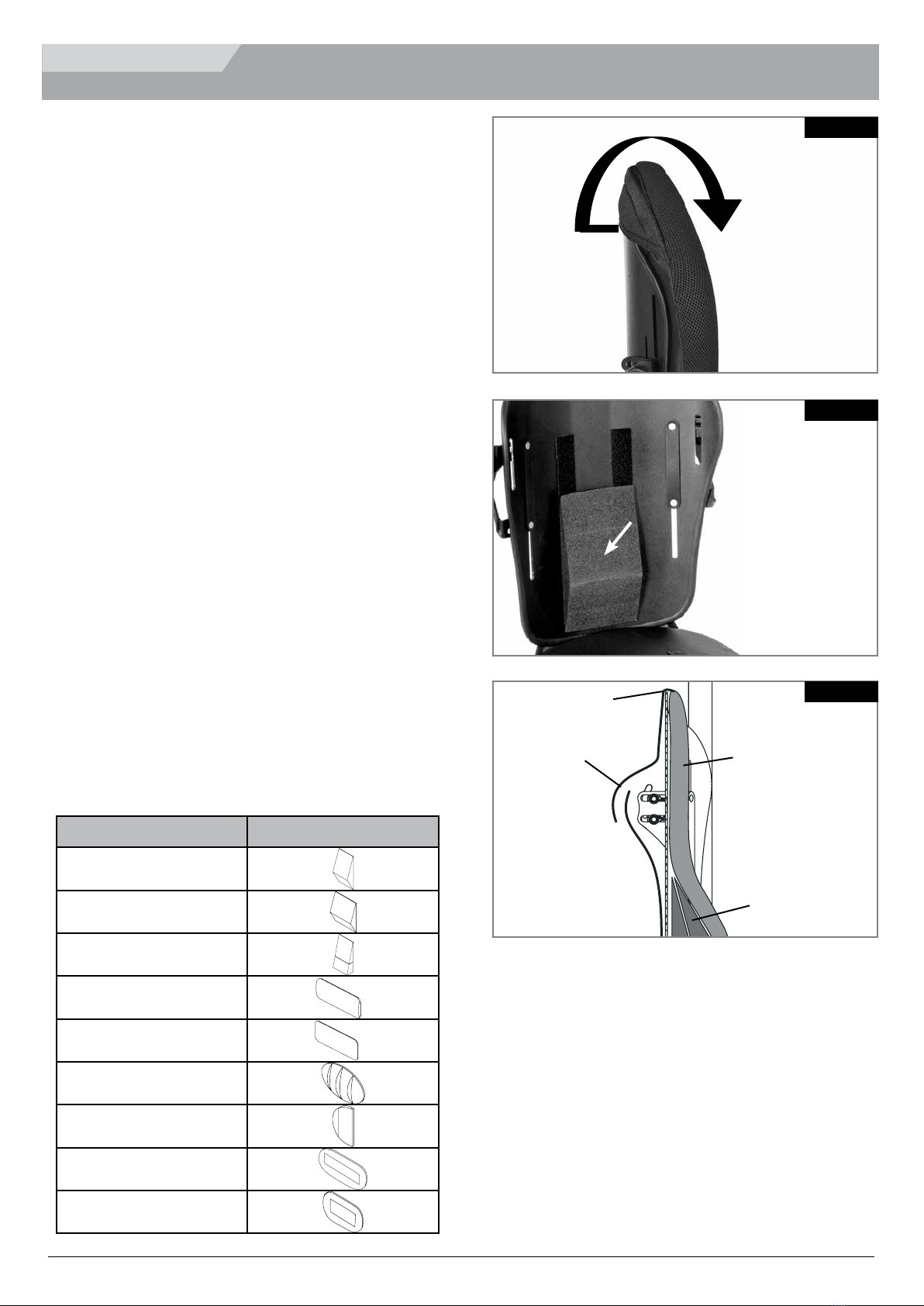

Adjustment 10
Accessories 11
Transit safety 12
Removal And Replacement 12
Warranty 13
DEUTSCH 14
Einführung 14
Pflege und Reinigung 15
Montage des Rückens an den Rollstuhl 16
Montage 17
Einstellung 18
Zubehör 19
Transportsicherheit 20
Entfernen und Austausch 20
Garantie 21
NEDERLANDS 22
Inleiding 22
Onderhoud en reiniging 23
Bevestigen van de rugleuning aan de stoel 24
Montage 25
Aanpassing 26
Accessoires 27
Veiligheid tijdens transport 28
Verwijdering en vervanging 28
Garantie 29
ESPAÑOL 30
Introducción 30
Mantenimiento y limpieza 31
Colocación del respaldo en la silla 32
Instalación 33
Ajuste 34
Accesorios 35
Seguridad en tránsito 36
Retirada y nueva colocación 36
Garantía 37
PORTUGUÊS 38
Introdução 38
Manutenção e limpeza 39
Instalar o Encosto da Cadeira 40
Instalação 41
Ajustamento 42
Acessórios 43
Segurança durante a Condução 44
Remoção e Substituição 44
Garantia 45
FRANÇAIS 46
Introduction 46
Entretien et nettoyage 47
Montage du dossier sur le fauteuil 48
Installation 49
Réglage 50
Accessoires 51
Sécurité à bord d'un véhicule 52
Dépose et réinstallation 52
Garantie 53

Jay Easy Back 122915 Rev.D
5
ITALIANO 54
Introduzione 54
Manutenzione e pulizia 55
Montaggio dello schienale sulla carrozzina 56
Installazione 57
Regolazione 58
Accessori 59
Sicurezza dello schienale in caso di trasporto
su un veicolo a motore 60
Rimozione e riposizionamento 60
Garanzia 61
SVENSKA 62
Inledning 62
Underhåll och rengöring 63
Montering av ryggstöd på stolen 64
Installation 65
Justering 66
Tillbehör 67
Transportsäkerhet 68
Borttagning och omplacering 68
Garanti 69
NORSK 70
Innledning 70
Vedlikehold og rengjøring 71
Montere ryggen på stolen 72
Montering 73
Justering 74
Ekstrautstyr 75
Sikkerhet under transport 76
Montering og demontering 76
Garanti 77
ČESKY 78
Úvod 78
Údržba a čištění 79
Montáž zádové opěrky na invalidní vozík 80
Instalace 81
Nastavení 82
Příslušenství 83
Bezpečnost při přepravě 84
Odstranění a výměna 84
Záruka 85
WERSJA POLSKA 86
Wprowadzenie 86
Konserwacja i czyszczenie 87
Montowanie oparcia do wózka 88
Montaż 89
Regulacja 90
Akcesoria 91
Bezpieczeństwo w czasie transportu 92
Demontaż i wymiana 92
Gwarancja 93
DANSK 94
Indledning 94
Vedligeholdelse og rengøring 95
Montering af ryggen på kørestolen 96
Montering 97
Justering 98
Ekstraudstyr 99
Sikkerhed ved transport 100
Aftagning og genmontering 100
Garanti 101
ΕΛΛΗΝΙΚΑ 102
Εισαγωγή 102
Συντήρηση και καθαρισμός 103
Τοποθέτηση της πλάτης στην πολυθρόνα 104
Τοποθέτηση 105
Ρύθμιση 106
Εξαρτήματα 107
Ασφάλεια κατά τη μεταφορά 108
Αφαίρεση και αντικατάσταση 108
Εγγύηση 109
SUOMI 110
Esittely 110
Huoltaminen ja puhdistaminen 111
Selkäosan asennus tuoliin 112
Asennus 113
Säätö 114
Lisävarusteet 115
Kuljetusturvallisuus 116
Irrotus ja vaihtaminen 116
Takuutiedot 117

Jay Easy Back 122915 Rev.D
6
ENGLISH

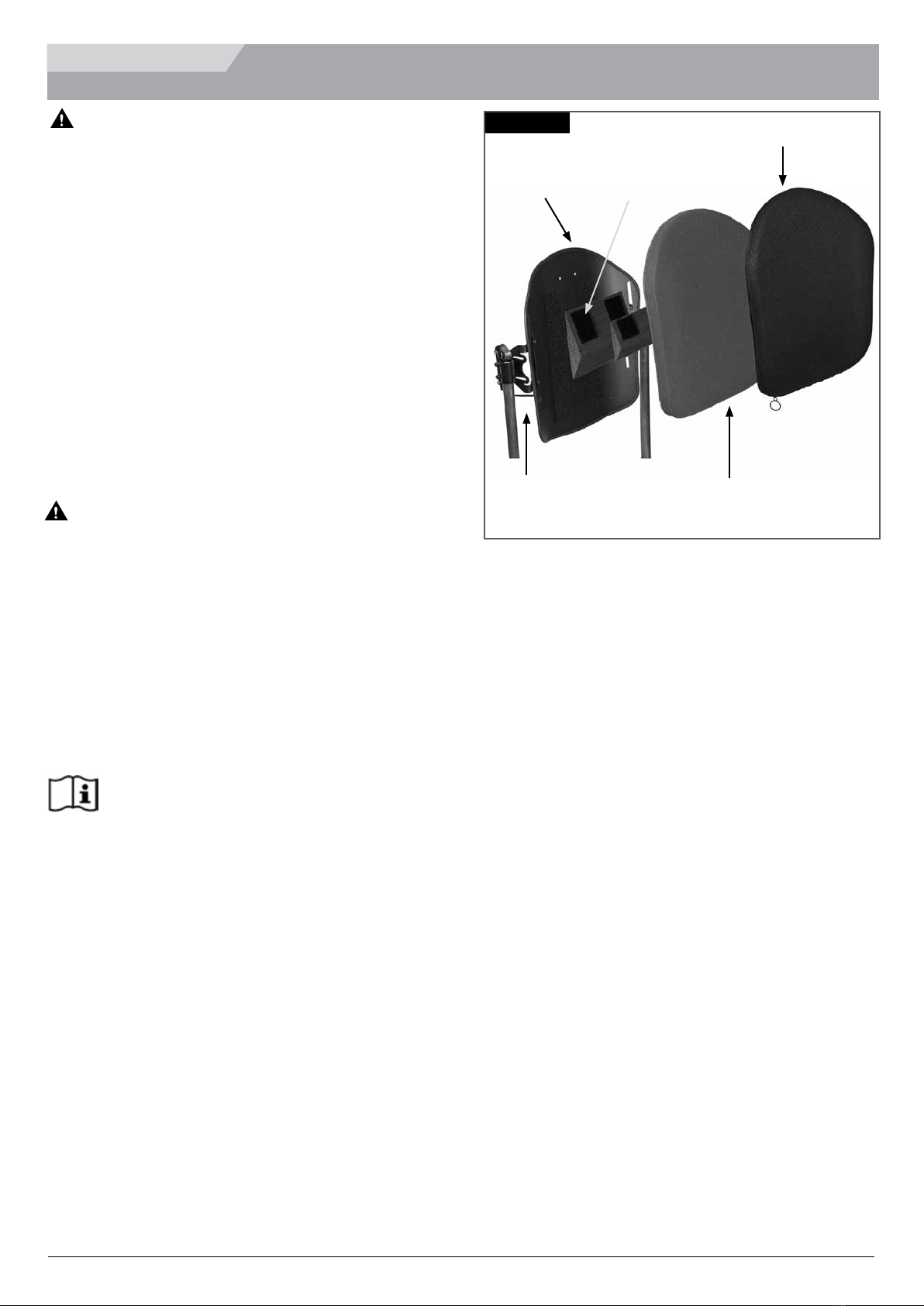

INTRODUCTION
WARNING
Sunrise Medical recommends that a clinician such
as a doctor or therapist experienced in seating and
positioning be consulted to determine if a Jay Easy Back
is appropriate.
Backs should only be installed by an authorized Sunrise
Medical supplier.
THE Jay Easy Back (Fig.1.0)
The Jay Easy Back is designed to provide the important
benefits of a proper back support for a wide variety of
wheelchair users.
It is designed to provide simple, comfortable and
effective support to help maximise function and increase
sitting tolerance. In addition, it is light-weight, durable
and easy to use. The back can be installed onto a wide
range of wheelchairs.
The intended lifetime of the back rest is 4 years.
Maximum user weight: 136kg (300lbs).
WARNINGS
• Installing a back support on a wheelchair may affect
the centre of gravity of the wheelchair and may
cause the wheelchair to tip backwards potentially
resulting in injury.
• Always assess for the potential need for anti-tippers
or amputee axle adapter brackets to be added to the
wheelchair to help increase stability.
• Do not use the back to push or lift wheelchair.
Improper use may cause the back to unexpectedly
detach from the wheelchair.
• Carelessness causes fire.
IMPORTANT
Please read and understand this Owners
Manual thoroughly before using the product.
FIG.1.0
HARDWARE
RECEIVERS
FOAM & INNER COVER
SHELL
LUMBAR POSITIONING
COMPONENT
OUTER COVER

Jay Easy Back 122915 Rev.D
7
ENGLISH
MAINTENANCE AND CLEANING
MAINTENANCE
• Sunrise recommends that all fasteners be checked
for wear, such as loose bolts or broken components
every 6 months.
• Loose fasteners should be tightened according to the
installation instructions.
• All fasteners should be tightened to torque
specifications as stated in the hardware installation
section.
• Contact your authorized Sunrise Medical supplier
immediately to replace any broken components.
WARNING
• Do not continue to use the system after identifying
loose or broken components.
EASY CLEANING (Fig.2.0)
CAUTION
When disassembling the back for cleaning, note the
position of the Velcro® Spine Align Components for
correct reassembly.
To Clean Back Cover
Remove cover by detaching Velcro.
Detach cover from back shell.
Locate zipper on bottom of the cover and unzip.
Remove foam and turn cover inside out. Zip cover closed
to avoid snagging.
Machine wash in warm water (60°C).
Drip or tumble dry on low heat.
CAUTION
• Do not dry clean covers or use industrial washers
and dryers to clean cover.
• Do not steam autoclave.
• Do not bleach.
• Reinsert the foam into the cover.
NOTE: The base has two layers of foam. When
reinserting the foam, ensure that the thinner, firmer, light
grey foam is facing the shell and the softer foam is facing
the user.
Once the foam is secured inside the cover, Zip cover
closed.
To Clean Back Shell
Shell and inner cover may be wiped clean with soap and
water.
No other maintenance should be required.
To Clean Positioning Components
Positioning components can be wiped clean with soap
and water.
CAUTION
• Do not immerse positioning components underwater.
If you have any additional questions regarding cleaning
procedures, please contact your authorized Sunrise
Medical dealer.
LAUNDRY CARE SYMBOLS
Machine wash in warm
water (60° C)
Only non-chlorine bleach,
when needed
Drip dry
Do not iron
Do not dry clean
FIG.2.0

Jay Easy Back 122915 Rev.D
8
ENGLISH

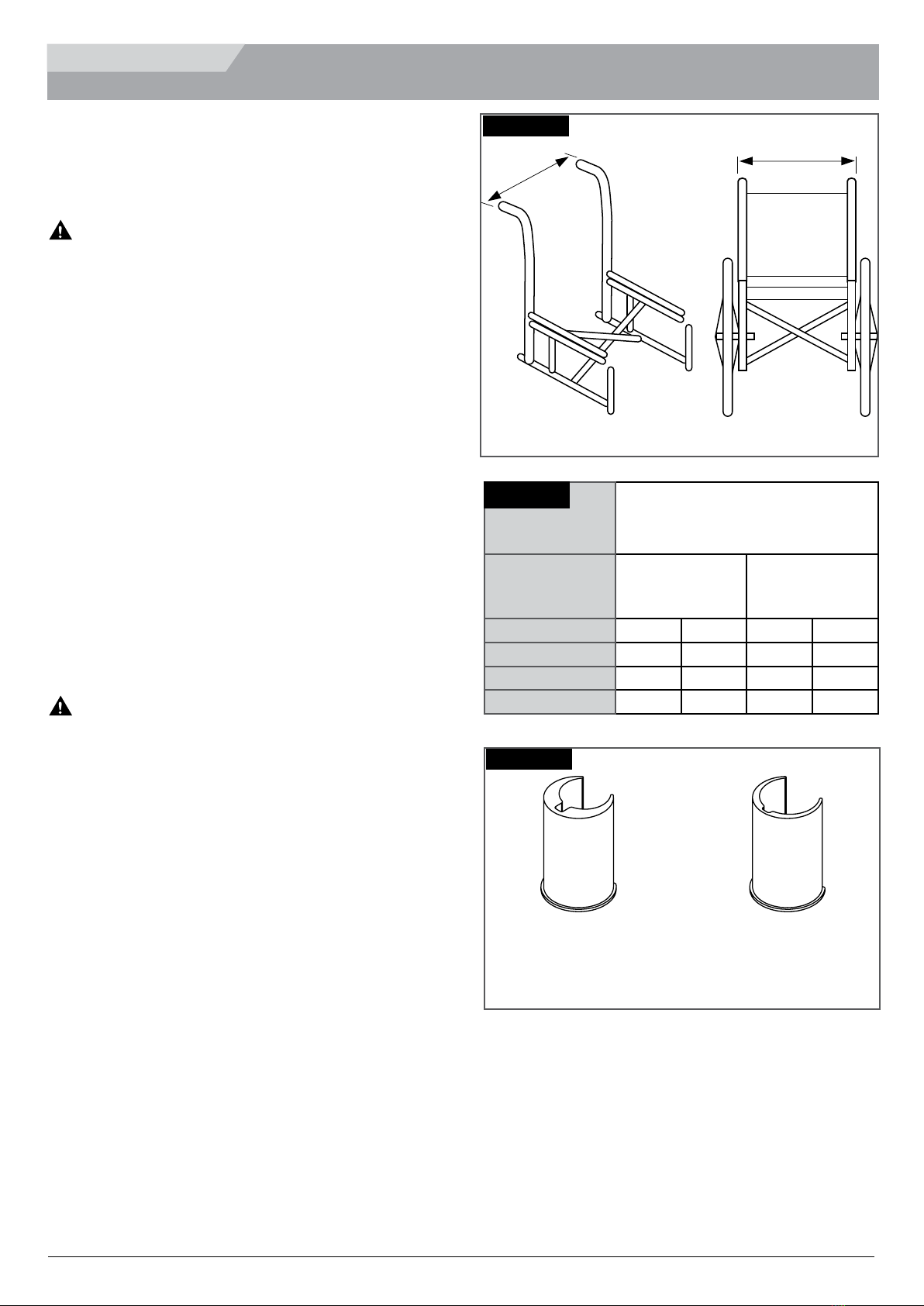

FITTING THE BACK TO THE CHAIR
DETERMINING COMPATIBILITY
Wheelchair Types
The Easy Back is designed to be compatible with most
wheelchairs with the following exceptions:
WARNING
• Wheelchairs that are angularly adjustable, recline
or tilt and result in a back angle greater than 60
degrees from the vertical should not be used.
• Use with these types of wheelchairs may cause the
back to accidentally disconnect from the wheelchair
resulting in a fall and the potential for serious injury.
Wheelchair Dimensions
The Jay Easy Back is designed to replace the
wheelchair’s sling upholstery.
Prior to installation determine if the wheelchair used
has compatible back canes, by measuring the width
between your back canes as seen in Figure 3.0.
Using that measurement, check Figure 4.0 to determine
if the back will fit your chair.
Next check that the back canes are a compatible
diameter.
The Jay Easy Back hardware can be mounted on
wheelchair back canes that measure in diameter
3/4”,(19mm), (with insert), 7/8”, (22-23mm), (with insert)
or 1”, (25-25.5mm), (no insert). (Figure 5.0).
CAUTION
If you cannot determine that the back canes are
compatible, please contact your authorized Sunrise
Medical provider or Sunrise Medical customer service.
FIG.3.0
Width of back canes from outside to
outside of the tubes (Fig. 3.0)
Jay Easy Back
Width*
(all contours)
Minimum width
Inch mm Maximum width Inch mm
14” (36 cm) 13.875 35.24 16.125 40.9
16” (41 cm) 15.875 40.3 18.125 46.0
18” (46 cm) 17.875 45.4 20.125 51.1
20” (57 cm) 19.875 50.5 22.125 56.2
FIG.4.0
Insert for 3/4” (19 mm)
diameter
back canes
Insert for 7/8” (22-23 mm)
diameter
back canes
FIG.5.0

Jay Easy Back 122915 Rev.D
9
ENGLISH
INSTALLATION
INSTALLING THE MOUNTING
HARDWARE
Please read the following instructions before
beginning installation.
To install the JAY Easy Back, begin without the user in
the wheelchair.
Once the back has been installed and minor adjustments
are needed the user can be seated back in the
wheelchair.
Tool required (included)
10mm wrench
NOTE: Wherever torque settings are specified, it
is strongly recommended that a torque meter (not
included with the Back), is used to verify correct torque
specification is achieved.
Hardware Installation Instructions (Fig. 6.0)
• Remove the existing wheelchair back according to
the wheelchair manufacturer’s instructions.
• Visually determine the desired location of the
receivers on the wheelchair’s back canes.
• The mounting hardware should be at approximately
equal heights on each back post and parallel to the
seat frame.
• Higher locations on the back canes are generally
better.
Attach The Hardware Receivers.
• Loosen the clamp screws (F) with the enclosed 10
mm wrench. NOTE– For large tube diameters, clamp
screws may have to be removed completely.
• Attach and align receiver to the wheelchair back
canes.
NOTE: Receivers may require additional lateral
adjustment to ensure proper alignment.
Attaching And Aligning The Back Shell (Figs.6.0-7.0)
• Loosen bracket nuts (B) and receiver bolts (C) using
10mm wrench until hardware can move easily in all
directions.
• Attach the Easy Back to the hardware receivers by
inserting left and right mounting posts (E) in the left
and right receivers (D).
• Locate back to the approximate location, relative to
both chair and user.
• Tighten bolts on the inside of the mounting receivers
(F).
• The recommended torque specification is 100 - 110
in/lbs. (11.3 - 12.4 Nm). NOTE– Back depth and
angle may require additional adjustment to ensure
proper fit to the user.
• Tighten bracket nuts (B). The recommended torque
specification is 75 - 85 in-lbs. (8.5 - 9.3 Nm).
NOTE: Back height may require additional adjustment to
ensure proper fit to the user.
• Test the back release by pulling down on the back
release handle and removing the back off the chair.
(See Removal and Replacement section for further
details.)
• Proper alignment of the mounting hardware and back
is achieved when smooth attachment and release
can be easily done.
• If proper alignment has not been achieved, adjust the
components until they are properly aligned.
• Once properly aligned, tighten the hardware receiver
clamp screws.
NOTE: The recommended torque specification is:
75 - 85 in-lbs (8.5 - 9.3 Nm).
B
C
FIG.6.0
E D
FIG.7.0
F

Jay Easy Back 122915 Rev.D
10
ENGLISH

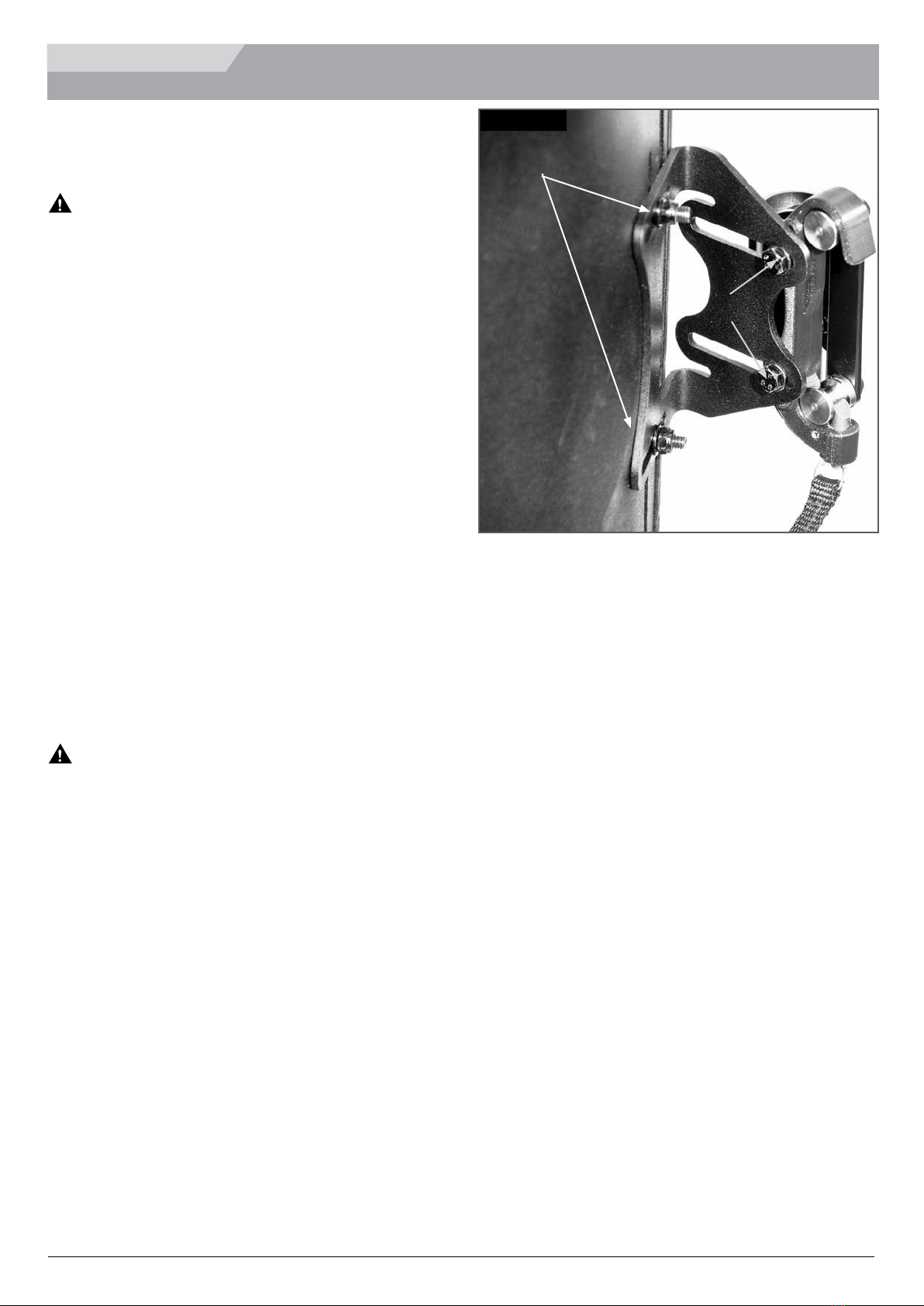

ADJUSTMENT
ADJUSTING JAY Easy HEIGHT, DEPTH
AND ANGLE
With the user in the chair, modify the back height, depth,
and angle to meet the unique requirements of the user.
WARNING
• Do not have the user apply full pressure on the
back as it is not fully tightened to the full torque
requirements.
Height Adjustment (Fig. 8.0)
• With the user in the chair, identify the desired height
of the back.
• Once identified, have the user remove pressure
from the back by leaning or sliding partially forward
if possible to allow the adjustment to take place.
• Loosen the bracket nuts (B) and adjust the height of
the back shell to required position.
• Securely tighten the bracket nuts (B).
• The recommended torque specification is 75-85
in-lbs. (8.5 - 9.3 Nm).
NOTE: After height adjustment is complete, check that
the width was not inadvertently changed when tightening
the nuts.
Depth/Angle Adjustment (Fig. 8.0)
The hardware allows for 1.6”, (40.5mm) of anterior depth
adjustment, 3”, (76.2mm) with reversing hardware.
• To adjust back depth and angle loosen left and right
bolts (C) on bracket slots.
• Adjust depth and/or angle and securely tighten.
• The recommended torque specification is 100-110
in-lbs. (11.3 - 12.4 Nm).
• Ensure that none of the depth adjustment nuts (C)
will slip or rotate.
WARNING
Ensure that all hardware has been properly tightened
when all adjustments have been completed and that the
Back is ready for use.
B
C
FIG.8.0

Jay Easy Back 122915 Rev.D
11

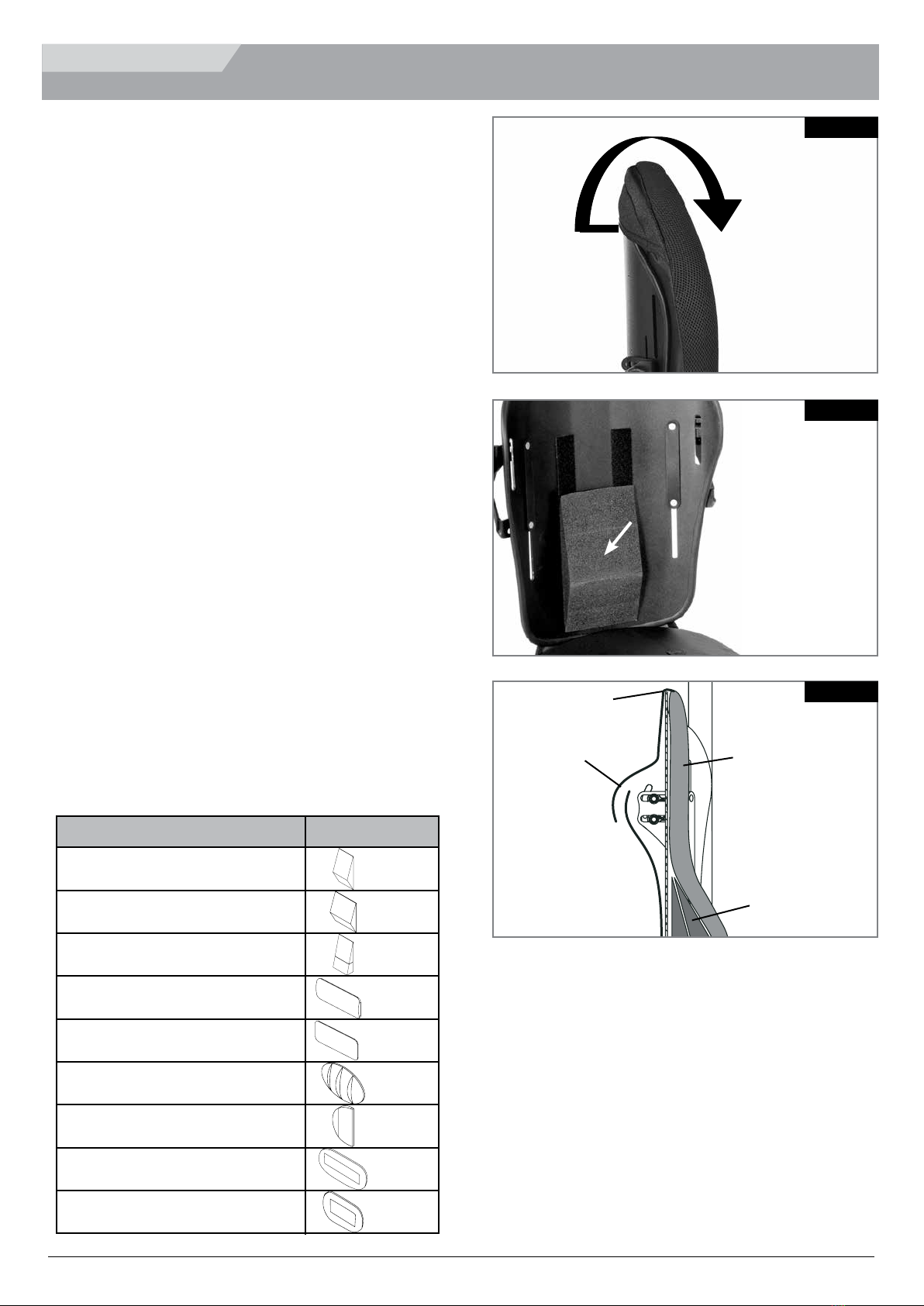

SPINE ALIGN POSITIONING COMPONENTS
Spine Align Positioning Components are designed to
provide intimately shaped support within an “off-the-
shelf” back. (Depending on your market, Spine Align
Components may be included with your back.) To install
Spine Align Components please read the following
directions.
1. Spine Align Positioning Component Installation
(Fig.9-11)
• Have the user remove pressure from the Jay
Easy Back by leaning or sliding partially forward if
possible.
• Release the pocket at the top of the cover and lift the
cover forward to reveal the inside of the Easy Back,
(Fig.9.0).
• Place the positioning component(s) on the Velcro
inside of the shell and reattach the top pocket. Pull
down making certain that the top seam is aligned
with the top of the shell. If seam does not line up, the
bottom of the cover may need to be loosened.
• Have the user test the current Spine Align setup for
comfort and support and repeat the above steps
until adjustment is complete.
• Multiple configurations and combinations of Spine
Align components can be used. If additional Spine
Align shapes or sizes are required, please contact
your dealer or Sunrise Medical.
• Installation of the Jay Easy Back is complete.
Jay Easy Accessories
If you have ordered J3 accessories such as laterals,
headrests or harnesses please consult the installation
instructions related to those items.
Positioning Components
Large Lumbar
Small Lumbar
Wedge
Curved Shim
Flat Shim
Posterior/Lateral Pelvic
Lateral Shim
Large Bean Bag
Small Bean Bag
ENGLISH
ACCESSORIES
FIG.10.0
Top cover flap
Top seam
Cover
Spine Align
components
FIG.11.0
FIG.9.0

Jay Easy Back 122915 Rev.D
12
ENGLISH
TRANSIT SAFETY
BACK TRANSIT SAFETY
This back has been dynamically tested for use on a
wheelchair transported in a motor vehicle.
Please follow all installation, use and maintenance
instructions within this manual as well as the transit
instructions listed below.
WARNINGS
• If possible and feasible, the rider should transfer to
the Original Equipment Manufacturer vehicle seat
and use the vehicle restraints.
• The distance between the top of the user’s shoulder
and the top of the back shell should not exceed 6.5”
(16.5 cm).
• The wheelchair must be labelled as appropriate for
use as a seat in a motor vehicle, dynamically tested
to the performance requirements of ISO Standard
7176-19 and installed, used and maintained
according to the manufacturer’s instructions.
• If the original wheelchair seat was replaced, the
new seat must be approved for wheelchair transit,
installed and used as indicated in the manufacturer’s
instructions.
• The Wheelchair Tie down and Occupant Restraint
System (WTORS) should be compatible with
the specific wheelchair, used as indicated in the
manufacturer’s instructions and should comply with
the performance requirements of ISO Standard
10542.
• The wheelchair must be forward facing during
transport.
• In order to reduce the potential of injury to vehicle
occupants wheelchair-mounted accessories such
as trays and non essential equipment should be
removed and secured separately.
• This product is intended for use by users ranging in
weight from 35 to 136kg.
• Postural support devices such as pelvic positioning
belts, anterior trunk supports or postural supports
such as lateral trunk supports should not be relied on
for occupant restraint in a moving vehicle unless they
are labelled as conforming to ISO Standard 16840-4.
• Alterations or substitutions should not be made to the
structure, parts or components, without consulting
the manufacturer.
DANGER
• FAILURE TO HEED THESE WARNINGS COULD
CAUSE SEVERE INJURY TO THE WHEELCHAIR
RIDER OR OTHERS.
REMOVAL AND REPLACEMENT
REMOVAL AND REPLACEMENT

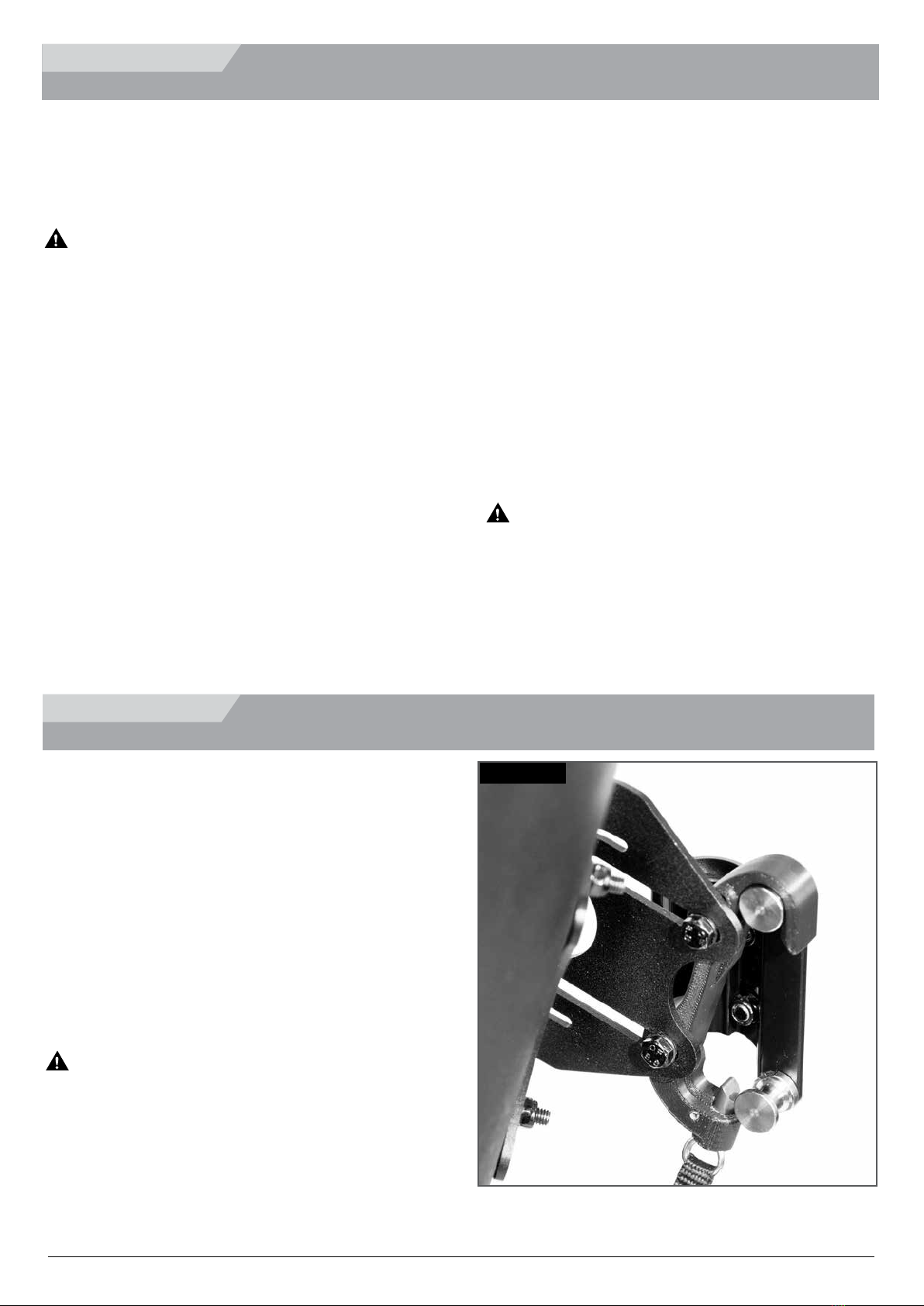

Removal, (Fig.12.0)
Following installation and adjustment, the back can be
easily removed from the wheelchair if necessary.
To remove, pull down on back cord, rotate the back
upwards, then remove the back from the hardware
receivers.
Proper Reattachment After Removal
To reattach the back to the hardware receivers, pull
down on cord, insert back into receivers, and rotate
down.
WARNING
If you are uncertain if you have heard the locking
“click”, pull up on the back to ensure that it has been
securely locked.
ENGLISH
FIG.12.0

Jay Easy Back 122915 Rev.D
13
WARRANTY
24 MONTH LIMITED WARRANTY
Each JAY Easy Back is carefully inspected and tested to
provide peak performance.
Every JAY Easy Back is guaranteed to be free from
defects in materials and workmanship for a period of 24
months from the date of purchase, provided normal use.
Should a defect in materials or workmanship occur within
24 months from the original date of purchase, Sunrise
Medical will, at its option, repair or replace it without
charge.
This warranty does not apply to punctures,
tears or burns, nor to the back’s removable cover.
Claims and repairs should be processed through the
nearest authorized supplier.
Except for express warranties made herein, all
other warranties, including implied warranties of
merchantability and warranties of fitness for a particular
purpose are excluded.
There are not warranties which extend beyond the
description on the face hereof.
Remedies for breach of express warranties herein
are limited to repair or replacement of the goods.
In no event shall damages for breach of any warranty
include any consequential damages or exceed the cost
of non-conforming goods sold.
ENGLISH
CONTRAINDICATIONS AND REUSE
CONTRAINDICATIONS:
WARNING
Do not use or prescribe this backrest for anyone exceeding the stated Maximum User Weight.
RECYCLING / RE-USE:
WARNING
• Risk of Injury
• Always have an authorized Sunrise Medical dealer inspect the product for damage or wear prior to transferring it to
another user. If any type of damage is found, DO NOT USE THIS PRODUCT.
• Failure to heed these warnings may lead to severe injury.
This Product is suitable for re-use*:
• Have an authorized Sunrise Medical dealer inspect the shell, mounting hardware, foam and cover for damage or wear. If any
damage is found, do not re-use.
• Clean and disinfect the shell, mounting hardware foam and cover in accordance with local government regulations. Refer to
your local Infection Control Office for advice.
• After cleaning and disinfection, have a authorised Sunrise Medical dealer re-inspect the shell, hardware, foam and cover to
insure that the cleaning/disinfection process did not cause any damage.
WARNINGS:
• Failure to follow the re-use directions can lead to Severe Injury of the User.
• When being re-used, this product should be adapted and fit to the new user by a authorized Sunrise Medical dealer
or clinician.

Jay Easy Back 122915 Rev.D
14
DEUTSCH
EINFÜHRUNG
WARNUNG
Sunrise Medical empfiehlt, bezüglich der Eignung des
Jay Easy Rückens Klinikpersonal wie einen Arzt oder
Therapeuten mit Erfahrung im Bereich Sitzsystemen
und Positionierung zu Rate zu ziehen.
Rücken sollten nur von einem autorisierten Sunrise
Medical Fachhändler angebaut werden.
Der Jay Easy Rücken (Fig. 1.0)
Der Jay Easy Rücken wurde entwickelt, um einem
breiten Spektrum von Rollstuhlfahrern die Vorteile einer
guten Rückenunterstützung anzubieten.
Er ist für eine einfache, komfortable und effektive
Unterstützung für maximale Funktion und erhöhte
Sitztoleranz ausgelegt. Dazu ist er leicht, langlebig
und einfach zu bedienen. Der Rücken kann an viele
verschiedene Rollstühle montiert werden.
Die vorgesehene Lebensdauer des Rückens beträgt
4 Jahre.
Maximales Körpergewicht des Fahrers: 136 kg (300lbs).
WARNUNGEN
• Durch die Montage eines Rückens an einen
Rollstuhl kann sich der Schwerpunkt des Rollstuhls
verlagern. Dies kann dazu führen, dass der Rollstuhl
nach hinten kippt, was Verletzungen nach sich
ziehen kann.
• Beurteilen Sie in jedem Fall, ob Sicherheitsräder
oder Radstandsverlängerungen am Rollstuhl
angebracht werden müssen, um die Stabilität zu
erhöhen.
• Schieben oder heben Sie den Rollstuhl nicht am
Rücken. Der unsachgemäße Gebrauch kann dazu
führen, dass sich der Rücken unerwartet vom
Rollstuhl löst.
• Unachtsamkeit kann Brände verursachen.
WICHTIG
Das Produkt darf nur von Personen benutzt
werden, die diese Bedienungsanleitung
gelesen und verstanden haben.
FIG. 1.0
HALTERUNGEN SCHAUMSTOFF
& INNERER
BEZUG
SCHALE
POSITIONIERUNGSKOMPONENTE
FÜR DEN LENDENBEREICH
ÄUSSERER
BEZUG

Jay Easy Back 122915 Rev.D
15
DEUTSCH
PFLEGE UND REINIGUNG
WARTUNG
• Sunrise Medical empfiehlt alle Verbindungselemente
alle 6 Monate auf Abnutzungserscheinungen, wie
z.B. lose Schrauben oder defekte Bauteile, zu
überprüfen.
• Lose Verbindungselemente sollten gemäß der
Montageanleitung festgezogen werden.
• Sämtliche Halterungen müssen gemäß den
entsprechenden Angaben mit dem richtigen
Drehmoment angezogen werden.
• Wenden Sie sich zum Auswechseln von defekten
Bauteilen sofort an Ihren autorisierten Sunrise
Medical Händler.
WARNUNG
• Wenn lose oder defekte Bauteile festgestellt wurden,
das System nicht weiter verwenden.
EINFACHE REINIGUNG (Fig. 2.0)
VORSICHT
Wenn Sie den Rücken zur Reinigung abnehmen, merken
Sie sich die Position der Positionierungskomponenten,
um die Rückenstütze später wieder richtig anzubringen.
Reinigung des Rückenbezugs
Entfernen Sie den Bezug, indem Sie den Klettverschluss
öffnen
und ziehen Sie ihn von der Rückenschale.
Öffnen Sie den Reißverschluss unten am Bezug.
Nehmen Sie den Schaumstoff heraus und drehen Sie
den Bezug auf links. Ziehen Sie den Reißverschluss zu,
damit nichts hängen bleiben kann.
Normalwaschgang (60° C)
Nass aufhängen oder auf niedriger Stufe im Trockner
trocknen.
VORSICHT
• Die Bezüge dürfen nicht chemisch gereinigt oder in
einer gewerblichen Waschmaschine gewaschen oder
getrocknet werden.
• Nicht im Autoklav reinigen.
• Nicht bleichen.
• Setzen Sie den Schaumstoff wieder in den Bezug
ein.
BITTE BEACHTEN SIE: Die Unterlage besteht aus
zwei Schaumstofflagen. Beim Wiedereinsetzen des
Schaumstoffs darauf achten, dass der dünnere, festere
Schaumstoff zur Schale und der weichere Schaumstoff
zum Benutzer zeigt.
Wenn sich der Schaumstoff wieder im Bezug befindet,
schließen Sie den Reißverschluss.
Reinigung der Rückenschale
Die Schale und der innere Bezug können mit Wasser
und Seife sauber gewischt werden.
Es ist sonst keine Wartung erforderlich.
Reinigung der Haltevorrichtungen
Haltevorrichtungen können mit Wasser und Seife
gereinigt werden.
VORSICHT
• Tauchen Sie die Haltevorrichtungen nicht ins
Wasser.
Falls Sie weitere Fragen zur Reinigung haben, wenden
Sie sich bitte an Ihren Sunrise Medical Fachhändler.
REINIGUNGSSYMBOLE
Normalwaschgang (60° C)
Nur chlorfreie Bleichmittel,
bei Bedarf
Nass aufhängen
Nicht bügeln
Nicht für den Trockner
geeignet
FIG. 2.0

Jay Easy Back 122915 Rev.D
16
DEUTSCH
MONTAGE DES RÜCKENS AN DEN ROLLSTUHL
BESTIMMEN DER KOMPATIBILITÄT
Rollstuhltypen
Der Easy Rücken ist so ausgelegt, dass er mit den
meisten Arten von Rollstühlen kompatibel ist. Folgenden
Ausnahmen sind zu beachten:
WARNUNG
• Für Rollstühle, bei denen der Rückenwinkel und
die Sitzneigung so verstellt werden kann, dass
der Rückenwinkel über 60 Grad zur Senkrechten
beträgt, sollte dieser nicht verwendet werden.
• Bei Verwendung mit diesen Arten von Rollstühlen
kann sich der Rücken unabsichtlich vom Rollstuhl
lösen, was zu Stürzen und unter Umständen zu
schweren Verletzungen führen kann.
Maße des Rollstuhls
Der Jay Easy Rücken ersetzt die Rückenbespannung
des Rollstuhls.
Überprüfen Sie vor dem Einbau, ob der Rollstuhl
über ein geeignetes Rückenrohr verfügt. Messen Sie
dazu die Breite zwischen den Rückenrohren, wie in Fig.
3.0 gezeigt.
Überprüfen Sie dann anhand der Maße in Fig. 4.0, ob
der Rücken auf Ihren Rollstuhl passt.
Als nächstes überprüfen Sie, dass der Durchmesser der
Rückenrohre kompatibel ist.
Die Halterung des Jay Easy Rückens kann auf
Rückenrohre von Rollstühlen montiert werden, die einen
Durchmesser von 3/4”(19 mm) (mit Einsatz), 7/8” (22-23
mm) oder 1” (25-25,5 mm) (ohne Einsatz) aufweisen.
(Fig. 5.0).
VORSICHT
Wenn Sie nicht feststellen können, ob die Rückenrohre
kompatibel sind, wenden Sie sich an Ihren autorisierten
Sunrise Medical Händler oder den Kundenservice von
Sunrise Medical.
FIG. 3.0
Breite der Rückenrohre von
Außenseite zu
Außenseite der Rohre (Fig. 3.0)
Breite des Jay
Easy Rückens*
(alle Konturen)
Mindestbreite
Zoll mm Maximale Breite Zoll mm
14” (36 cm) 13,875 35,24 16,125 40,9
16” (41 cm) 15,875 40,3 18,125 46,0
18” (46 cm) 17,875 45,4 20,125 51,1
20” (57 cm) 19,875 50,5 22,125 56,2
FIG. 4.0
Einsatz für Rückenrohre
mit 3/4” (19 mm)
Durchmesser
Einsatz für Rückenrohre
mit 7/8” (22 - 23 mm)
Durchmesser
FIG. 5.0

Jay Easy Back 122915 Rev.D
17
DEUTSCH
MONTAGE
MONTAGE DER
HALTERUNG
Bitte lesen Sie folgende Anweisungen gründlich
durch, bevor Sie mit dem Einbau beginnen.
Den Einbau des JAY Easy Rückens beginnen Sie ohne
den Benutzer im Rollstuhl.
Nachdem der Rücken angebracht ist, kann der
Nutzer wieder im Rollstuhl Platz nehmen, um kleinere
Anpassungen vornehmen zu können.
Benötigtes Werkzeug (wird mitgeliefert)
10mm Schraubenschlüssel
HINWEIS: Wenn Drehmomente angegeben werden,
empfehlen wir, ein Drehmomentschlüssel zu verwenden
(wird nicht mit dem Rücken mitgeliefert), damit das
richtige Drehmoment erzielt wird.
Anbringen der Halterungen (Fig. 6.0)
• Entfernen Sie die vorhandenen Rücken gemäß den
Herstelleranweisungen.
• Legen Sie die Position der Halterungen für den
Rücken an den Rückenrohren fest.
• Sie sollten sich an beiden Seiten auf gleicher Höhe
befinden und parallel zum Sitzrahmen.
• Eine Position weiter oben an den Rückenrohren ist in
der Regel vorteilhafter.
Bringen Sie die Halterungen an.
• Lösen Sie die Klemmschrauben (F) mit dem
beiliegenden Schlüssel. HINWEIS – Für
Rohre mit größerem Durchmesser müssen die
Klemmschrauben möglicherweise komplett entfernt
werden.
• Bringen Sie die Halterungen an den Rückenrohren
an und richten Sie diese aus.
HINWEIS: Die Aufnahmen müssen unter Umständen
noch einmal seitlich verschoben werden, damit sie richtig
ausgerichtet sind.
Befestigen und Ausrichten der Rückenschale
(Fig. 6.0 - 7.0)
• Lockern Sie die Muttern (B) an der Halteplatte und
die Schrauben an der Aufnahme (C) mit dem 10 mm
Schraubenschlüssel, bis sich die Halterung leicht in
alle Richtungen drehen lässt.
• Setzen Sie den Easy Rücken in die Halterungen ein,
indem Sie den linken und rechten Montagestift (E) in
die linke und rechte Aufnahme schieben (D).
• Bringen Sie den Rücken in die richtige Position,
passend für Benutzer und Stuhl.
• Ziehen Sie die Schrauben an der Innenseite der
Aufnahme (F) fest.
• Das empfohlene Drehmoment beträgt 100 - 110 in/
lbs. (11,3 - 12,4 Nm). HINWEIS– Möglicherweise
muss der Rücken noch an die Bedürfnisse des
Benutzers angepasst werden.
• Ziehen Sie die Muttern (B) fest. Das empfohlene
Drehmoment beträgt 75 - 85 in-lbs. (8.5 - 9.3 Nm).
HINWEIS: Die Rückenhöhe muss eventuell noch an die
Bedürfnisse des Benutzers angepasst werden.
• Überprüfen Sie die Rückenentriegelung, indem
Sie den Verschlusshebel nach unten drücken
und den Rücken vom Stuhl abnehmen. (Weitere
Informationen finden Sie im Abschnitt Entfernen und
Austausch.)
• Die Halterungen sind richtig positioniert, wenn sich
der Rücken leicht einhängen und aushängen lässt.
• Wenn er nicht richtig ausgerichtet ist, bringen Sie die
Teile in die richtige Position.
• Sobald die Halterungen richtig positioniert sind,
ziehen Sie die Klemmschrauben der Halterungen
fest.
HINWEIS: Das empfohlene Drehmoment beträgt:
75 - 85 in-lbs (8,5 - 9,3 Nm).
B
C
FIG. 6.0
E D
FIG. 7.0
F

Jay Easy Back 122915 Rev.D
18
DEUTSCH
EINSTELLUNG
HÖHE, TIEFE UND WINKEL DES JAY Easy
VERSTELLEN
Stellen Sie die Höhe, Tiefe und den Winkel des Rückens
auf die individuellen Bedürfnisse des Benutzers ein,
während dieser im Rollstuhl sitzt.
WARNUNG
• Achten Sie darauf, dass sich der Benutzer nicht
anlehnt, da der Rücken noch nicht richtig befestigt
ist.
Höheneinstellung: (Fig. 8.0)
• Bringen Sie den Rücken auf die gewünschte Höhe,
während sich der Benutzer im Rollstuhl befindet.
• Der Benutzer sollte nun den Druck von dem Rücken
nehmen, indem er sich etwas nach vorn beugt,
damit der Rücken eingestellt werden kann.
• Lösen Sie die Muttern (B) und stellen Sie den
Rücken auf die gewünschte Höhe ein.
• Ziehen Sie die Muttern (B) fest an,
• Das empfohlene Drehmoment beträgt 75 - 85 in-lbs.
(8.5 - 9.3 Nm).
HINWEIS: Wenn die Höhenverstellung abgeschlossen
ist, überprüfen Sie, dass beim Anziehen der Muttern
nicht aus Versehen auch die Breite verstellt wurde.
Tiefen-/Winkeleinstellung (Fig. 8.0)
Mit der Halterung kann die Tiefe vorne um 1,6”
(40,5mm) verstellt werden, mit der umkehrbaren
Halterung um 3” (76,2mm).
• Zum Verstellen von Rückentiefe und -winkel lockern
Sie die linke und rechte Schraube (C) in den
Öffnungen der Halteplatte.
• Ziehen Sie nach Einstellung der Tiefe und des
Winkels die Muttern fest an.
• Das empfohlene Drehmoment beträgt 100 - 110
in-lbs. (11,3 - 12,4 Nm).
• Achten Sie darauf, dass die Tiefeneinstellmuttern
(C) nicht verrutscht oder verdreht werden.
WARNUNG
Achten Sie darauf, dass alle Halterungen
ordnungsgemäß festgezogen sind, wenn alle
Einstellungen abgeschlossen sind und dass der Rücken
einsatzbereit ist.
B
C
FIG. 8.0

Jay Easy Back 122915 Rev.D
19
POSITIONIERUNGSKOMPONENTEN
Positionierungskomponenten wurden entwickelt, um die
Wirbelsäule auch in handelsüblichen Rückenschalen
nach individuellen Bedürfnissen zu unterstützen. (einige
Positionierungskomponente sind bereits im Lieferumfang
enthalten.) Bitte lesen Sie die folgenden Anweisungen
durch, bevor Sie mit der Montage beginnen.
1. Einbau der Halterungen
(Fig. 9 - 11)
• Bitten Sie den Benutzer, Druck vom Jay Easy
Rücken zu nehmen, indem sich dieser nach vorne
lehnt oder etwas nach vorne rutscht, falls möglich.
• Lösen Sie die Tasche an der Oberseite des Bezugs
und heben Sie den Bezug nach vorne an, so dass
die Innenseite des Easy Rückens freigelegt ist (Fig.
9.0).
• Legen Sie die Komponenten auf den Klettverschluss
der Schale und bringen Sie die obere Tasche wieder
an. Ziehen Sie den Bezug herunter, bis sich der
obere Rand an der Oberkante der Schale befindet.
Wenn dies nicht der Fall ist, muss das untere Ende
des Bezugs möglicherweise etwas gelockert werden.
• Bitten Sie den Benutzer, den Sitz dzu überprüfen.
Wiederholen Sie bei Bedarf die Schritte a-c, bis die
Position bequem ist.
• Es können verschiedene Keil-Kombinationen und
Anordnungen benutzt werden. Wenn weitere Keil-
Formen oder Größen benötigt werden, wenden Sie
sich bitte an Ihren Fachhändler oder an Sunrise
Medical.
• Der Einbau des Jay Easy Rückens ist jetzt
abgeschlossen.
Jay Easy Zubehör
Wenn Sie J3 Zubehör, wie Seitenpelotten, Kopfstützen
oder Gurte bestellt haben, bauen Sie diese Teile bitte
gemäß den jeweiligen Anweisungen ein.
Positionierungskomponente
Große Lendenstütze
Kleine Lendenstütze
Keil
Gebogene Stütze
Flache Stütze
Hintere / Seitliche Beckenstütze
Seitenstütze (Pelotte)
Großes Sitzkissen
Kleines Sitzkissen
DEUTSCH
ZUBEHÖR
FIG. 10.0
Obere Öffnung
Bezug
Oberer Rand
Bezug
Positionierungs
komponente
FIG. 11.0
FIG. 9.0

Jay Easy Back 122915 Rev.D
20
DEUTSCH
TRANSPORTSICHERHEIT
TRANSPORTSICHERHEIT
Der Rücken wurde für die Benutzung an einem Rollstuhl,
der in einem Kraftfahrzeug transportiert wird, dynamisch
getestet.
Bitte befolgen Sie alle in diesem Handbuch
beschriebenen Anweisungen bzgl. Einbau,
Benutzung und Wartung sowie die unten aufgeführten
Transporthinweise.
WARNUNGEN
• Wenn möglich sollte der Benutzer den Fahrzeugsitz
sowie die Sicherheitsgurte des Fahrzeugs benutzen.
• Der Abstand zwischen der Schulterhöhe des
Benutzers und der Oberkante der Rückenschale
sollte nicht mehr als 16,5 cm (6,5”).
• Der Rollstuhl muss als geeigneter Sitz in einem
Kraftfahrzeug gekennzeichnet sein und dynamisch
gemäß den Anforderungen der ISO Norm 7176-
19 getestet worden sein. Er muss entsprechend
den Herstelleranweisungen installiert, benutzt und
gewartet werden.
• Wenn der Originalsitz ausgetauscht wurde, muss der
neue Sitz den Transportvorschriften für Rollstühle
entsprechen und gemäß den Herstelleranweisungen
installiert und benutzt werden.
• Der Rollstuhl muss für das Anbringen von
Kraftknoten geeignet sein, gemäß den
Herstelleranweisungen benutzt werden und den
Leistungsanforderungen gemäß ISO 10542
entsprechen.
• Beim Transport muss der Rollstuhl nach vorne
gerichtet sein.
• Um die Verletzungsgefahr für die Fahrzeuginsassen
zu verringern, sollten am Rollstuhl befestigte
Gegenstände wie Therapietische und nicht unbedingt
erforderliche Elemente abgenommen und sicher
befestigt werden.
• Dieses Produkt ist für Benutzer mit einem
Körpergewicht von 35 bis 136 kg ausgelegt.
• Haltevorrichtungen, wie Beckengurte, vordere
oder seitliche Rumpfstütze sind ungeeignet, um
den Rollstuhlbenutzer zu sichern, außer sie sind
zertifiziert gemäß ISO 16840-4.
• Rahmen, Teile oder Komponenten sollten nicht ohne
Rückfragen beim Hersteller verändert oder ersetzt
werden.
GEFAHR
• EINE MISSACHTUNG DIESER ANWEISUNGEN
KANN ZU ERNSTEN VERLETZUNGEN DES
ROLLSTUHLBENUTZERS ODER ANDERER
PERSONEN FÜHREN.
ENTFERNEN UND AUSTAUSCH
ENTFERNEN UND AUSTAUSCH
Entfernen, (Fig. 12.0)
Nach Einbau und Einstellen kann der Rücken bei Bedarf
leicht vom Rollstuhl abgenommen werden.
Ziehen Sie zum Abnehmen am Seil nach unten, drehen
Sie den Rücken nach oben und nehmen Sie den Rücken
von den Aufnahmen ab.
Ordnungsgemäßes Anbringen nach dem Abnehmen
Ziehen Sie zum Wiederanbringen des Rückens am Seil
nach unten, setzen Sie ihn wieder in die Aufnahmen ein
und drehen Sie ihn nach unten.
WARNUNG
Wenn Sie sich nicht sicher sind, ob Sie das
Klickgeräusch beim Verriegeln gehört haben,
ziehen Sie den Rücken nach oben, um sicherzustellen,
dass er sicher arretiert ist.
DEUTSCH
FIG. 12.0
