Sunshower PURE XL User manual

PURE XL
WHITE / BLACK
INSTALLATION GUIDE
PART I- PREPARATION
P. 2 P. 13 P. 24 P. 46P. 35

2
PURE XL
WHITE / BLACK
ARTICLE NO.
80074 (WHITE)
80064 (BLACK)
INSTALLATION GUIDE
PART I- PREPARATION

3
INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B
GENERAL INSTRUCTIONS
Sunshower B.V.
Hoogoorddreef 63-65
1101 BB Amsterdam
The Netherlands
T [phone]
www.sunshower.nl
[e-mail]
! !
BE SURE TO READ THIS INSTRUCTION CAREFULLY BEFORE
INSTALLATION! INSTALLATION ONLY BY TRAINED
SPECIALIST PERSONNEL! THE ELECTRICAL CONNECTION
OF SUNSHOWER COMPONENTS MAY ONLY BE MADE BY A
LICENSED ELECTRICIAN. SUNSHOWER IS NOT LIABLE FOR
DAMAGE CAUSED BY IMPROPER INSTALLATION.
THE ELECTRICAL CONNECTION OF SUNSHOWER
COMPONENTS MAY ONLY BE CARRIED OUT BY A
QUALIFIED ELECTRICIAN. THE INSTALLATION AND
ELECTRICAL CONNECTION OF THE SUNSHOWER
INSTALLATION MUST BE CARRIED OUT IN ACCORDANCE
WITH THE APPLICABLE INTERNATIONAL AND NATIONAL
STANDARDS AND GUIDELINES. THE SUNSHOWER MUST BE
PROTECTED BY A SEPARATE RESIDUAL-CURRENT DEVICE
(RCD) (SEE ELECTRICAL CONNECTION).
GENERAL ELECTRICITY

4
CERTIFICATE OF CONFORMITY
Sunshower B.V., Hoogoorddreef 63-65, 1101 BB Amsterdam, The Netherlands
hereby declares that:
• These Sunshower products are IPX5 approved and specially designed for use
and installation in zone 1.
• The notified body DARE!! Measurements, an ISO17025 accredited institution
for performing product certifications with registration number C447.
• These products are in conformity with the Low-Voltage Directive 2014/35/
EU and the Directive 2014/30/EU for Electromagnetic compatibility of the
European Parliament.
• These products are tested and meet the following norms/directives for CE
markings:
• EN60335-1:2012 + AC:2014 + A11:2014
• EN60335-2-27:2013
• EN61000-6-3:2007 + A1:2011 + AC:2012
• EN61000-6-1:2007
• EN61000-3-3:2013
• EN61000-3-2:2014
The Netherlands, Amsterdam, 1 jan 2019
M. Wegdam, Technical Director
Sunshower B.V.
Hoogoorddreef 63-65
1101 BB Amsterdam
The Netherlands
T [phone]
www.sunshower.nl
[e-mail]
INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B

5
GLASS PANEL INNER UNIT WALL FRAME
PREPARATION
BOX CONTENT
NOT INCLUDED
□Sealant
□Measuring tape
□Screwdriver ( + )
□Spirit level
□Screws
□Ventilation ducts (round/
rectangular), max. 3 m
□Duct brackets
□Ventilation grilles
□(Non-return valves)
2x
2x
8x
2x
2x
IN THE BOX
□Installation bag
INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B

6
A
B
C
D
E
176 MM
1215 MM
480 MM
450 MM
MIN 100 MM
D
E
A
B
C

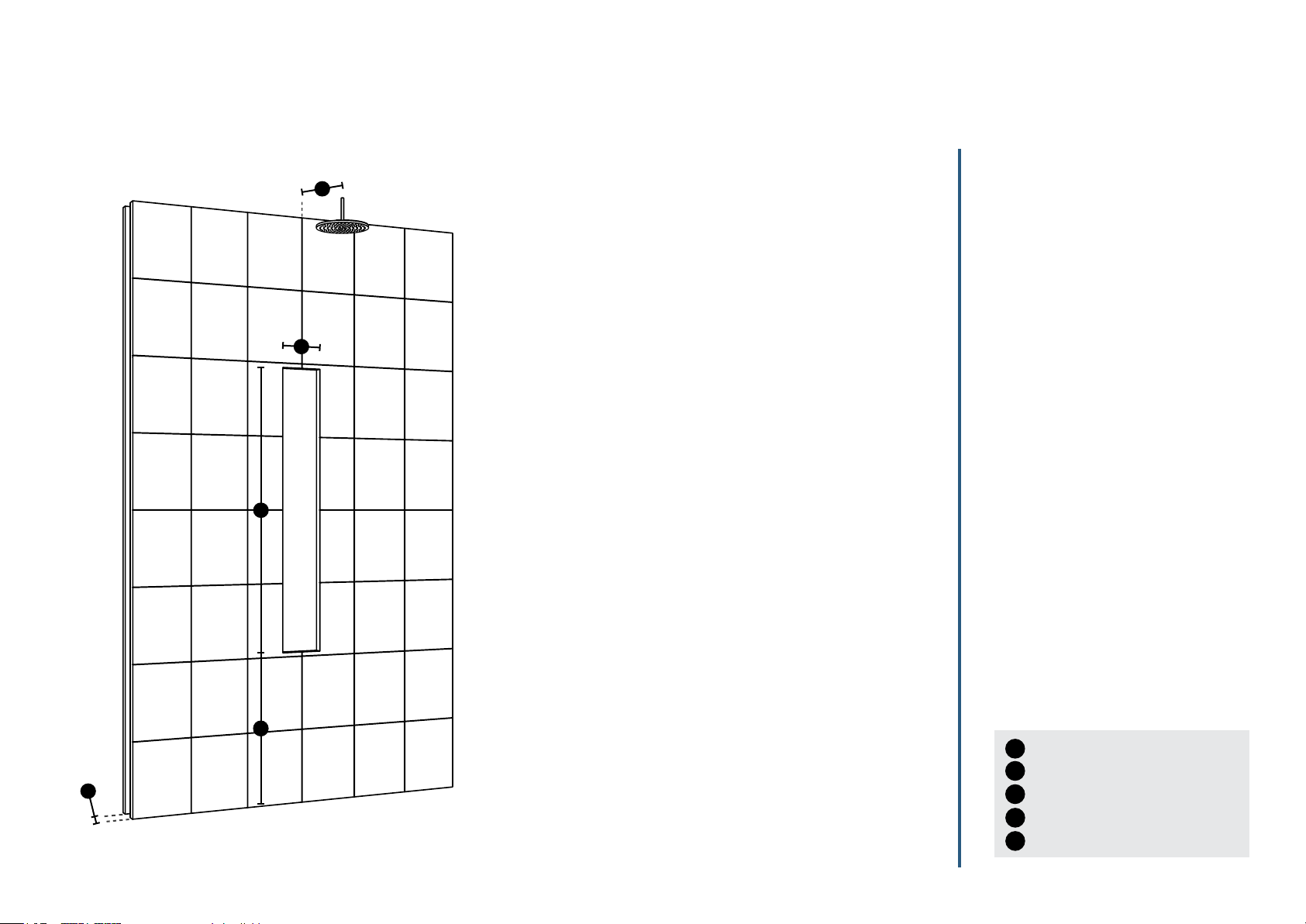

REQUIRED TOOLS
INSTRUCTIONS
Make the recess in the wall
according to the dimensions
shown.
A recess height of 48 cm can be
used for users between 170 cm
and 190 cm in height.
For other heights, the following size
is advised;
Shoulder height - 110 cm.
INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B
PREPARATION
DIMENSIONS
□Measuring tape
□Spirit level
SEE P8 / P9

7
C
B
A

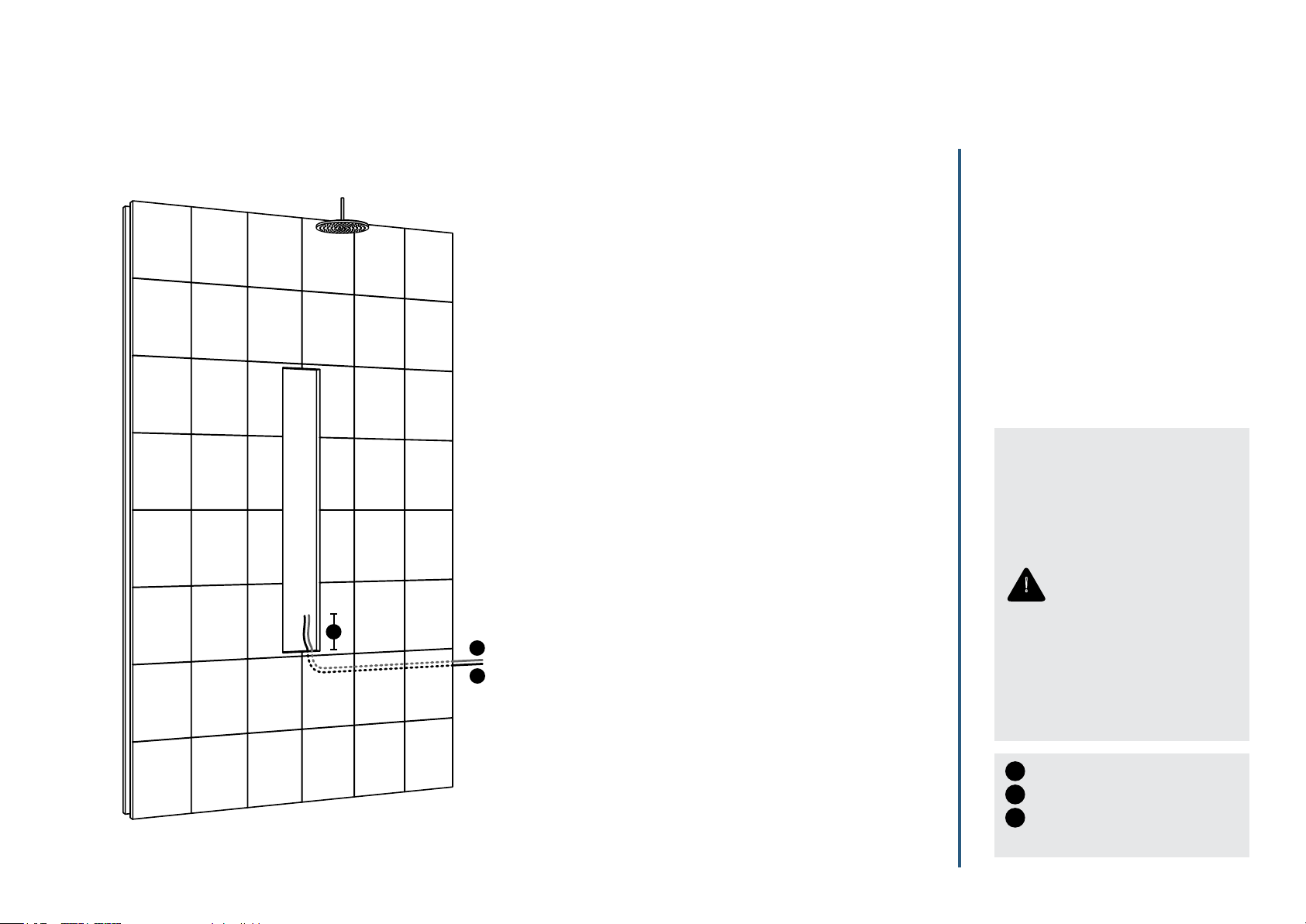

INSTRUCTIONS
Use a YMvK cable of at least 2.5
mm2and a 6 mm2equipotential
bonding cable.
The Sunshower should preferably
be connected to its own 230V~
50Hz circuit fitted with a residual
current circuit breaker and a 16A
fuse.
PREPARATION
ELECTRICITY
300 MM
POWER SUPPLY, 3-CORE
CABLE
EQUIPOTENTIAL BONDING
CABLE
INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B
A
B
C
!
ALL ELECTRICAL WORK MUST BE
CARRIED OUT BY A QUALIFIED
ELECTRICIAN IN ACCORDANCE
WITH THE APPLICABLE GUIDELINES
(HD 60364-7-701 AND SUCH) AND
NATIONAL REGULATIONS.
A SEPARATE POWER CONNECTION
WITH A SEPARATE FUSE AND A
SEPARATE EARTH LEAKAGE CIRCUIT
BREAKER (RCD) MUST BE PROVIDED.

8
1
2
3
4
A
B
B
-
2
4 3
1

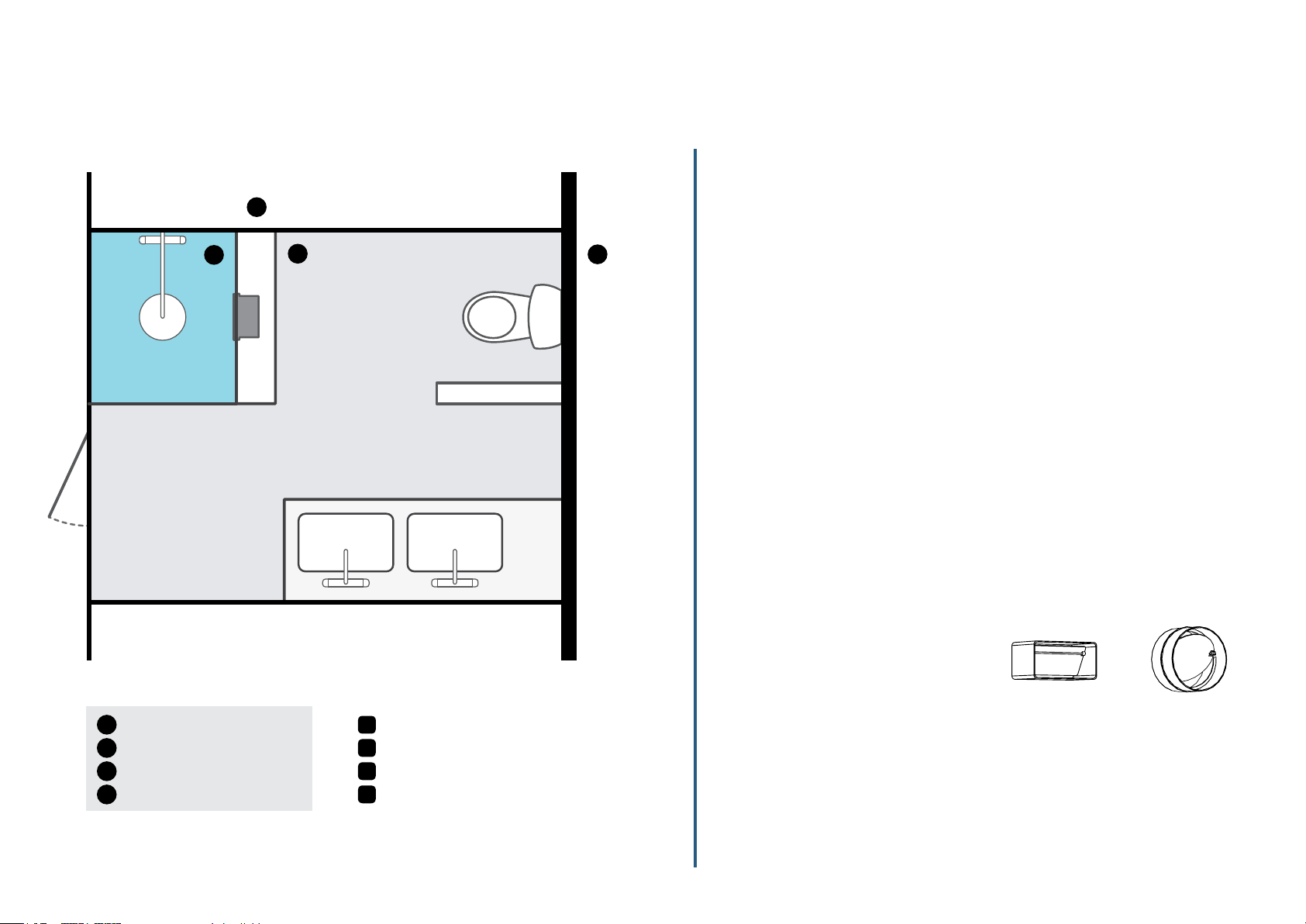

INSTRUCTIONS
NON-RETURN VALVES:
Non-return valves must be installed
if the air for your Sunshower is
extracted from a humid area, e.g.
from the outside or from the
bathroom. Please refer to the
image and subsequent pages for
instructions. The non-return valves
can be ordered additionally (as a
set with the glass panels) or can
be purchased separately at your
hardware store.
Examples of humid areas:
bathroom, outside.
Examples of dry areas:
bedroom, hallway, toilet.
GENERAL VENTILATION
GUIDELINES:
• All Sunshower appliances must
be installed with ventilation
ducts
• Ventilation feed and exhaust
can both be a maximum of 3 m
• The space from which/to which
ventilation is provided must be
at least 12 m3
• The ducts can be of any
material, with dimensions Ø100
mm or 110 * 55 mm
• Make as few bends as possible
in the ducts
• The Sunshower may not be
connected to an existing
ventilation system
PREPARATION
VENTILATION
ROUND NON-
RETURN VALVE
RECTANGULAR
NON-RETURN
VALVE
INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B
DRY AREA
BATHROOM
OUTSIDE
SHOWER AREA
PAGE 9 PREFERRED
PAGE 10
PAGE 10
- NOT POSSIBLE

9
6
7
8
3
4
5
A
A
2
1
6
6
1
7 8
1
2
4
5
3
30 MM
70 MM
100 MM
MIN.
MIN.
INSTALLATION
DRY AREA
INSTRUCTIONS
REQUIRED TOOLS
Install ventilation ducts measuring
at least Ø100 mm or 110 x 54
mm with a maximum length of 3
m (both feed and exhaust). The
ventilation feed space must be at
least 12 m3.
In this case, non-return valves are
not mandatory.
INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B
!
□Ventilation ducts
□Duct brackets
□Ventilation grilles set (sold
separately)
Ventilation grilles
2x
8x
1x
2x
Minimum inner dimensions
(7) round ducts: 110 mm
Minimum inner dimensions
(7) rectangular ducts: 70 mm
Feed
Exhaust
Back wall
Optional insulation
Wall construction
(Drywall/Tiles/Hollow
wall)
A

10
1
2
4
6
5
3
A
2
1
7
7
3
7
8
9
4
5
6
A1
8 9
30 MM
70 MM
100 MM

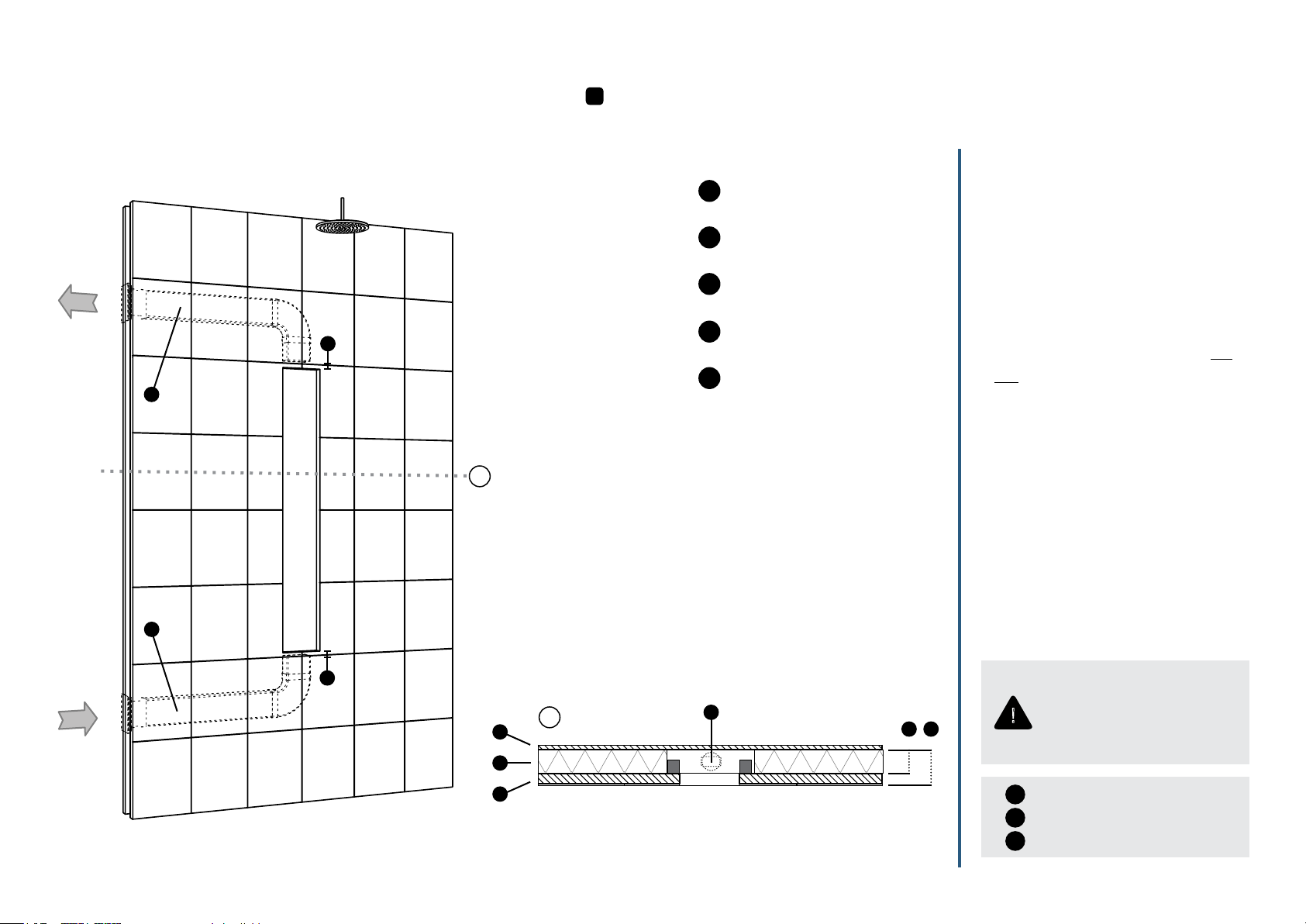

INSTALLATION
HUMID AREA
INSTRUCTIONS
REQUIRED TOOLS
Install ventilation ducts measuring
at least Ø100 mm or 110 x 54
mm with a maximum length of 3
m (both feed and exhaust). The
ventilation feed space must be at
least 12 m3.
In this case, non-return valves are
mandatory.
INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B
Feed
Exhaust
Non-return valves
Back wall
Optional insulation
Wall construction
(Drywall/Tiles/Hollow
wall) □Ventilation ducts
□Duct brackets
□Ventilation grilles set (sold
separately)
Ventilation grilles
Non-return valves
2x
8x
1x
2x
2x
!
Minimum inner dimensions
(8) round ducts: 110 mm
Minimum inner dimensions
(8) rectangular ducts: 70 mm
MIN.
MIN.
B

11
2
3
X2
1
INSTRUCTIONS
INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B
INSTALLATION
WALL FRAME
REQUIRED TOOLS
□Sealant
□Screwdriver (+)
□Screws2x
Completely finish the wall before
placing the frame; this gives the
best result. Then install the frame:
Apply sealant to the rear of
the wall frame, around the
complete periphery
Place the frame in the recess
(note the TOP marking)
Screw the frame securely in
place using the brackets with
the slotted holes
1
2
3
!
CAUTION:
These instructions are
important to ensure the
IPX5 seal

12
AA
INSTRUCTIONS
You have now completed part 1 of
the installation process. Leave the
sealant to dry for 24 hours before
starting part 2.
!
Make sure that the frames
are mounted on the wall,
instead of flush with the
wall. This is to guarantee a
waterproof seal around the
Sunshower.
INSTALLATION
WALL FRAME
INSTALLATION MANUAL PURE XL | PART 1 | P1628 REV B

13
PURE XL
WHITE / BLACK
ARTIKELNR.
80074 (WIT)
80064 (ZWART)
INSTALLATIEHANDLEIDING
DEEL I- VOORBEREIDING

14
INSTALLATIEHANDLEIDING PURE XL | DEEL I | P1628 REV B
ALGEMENE INSTRUCTIES
Sunshower B.V.
Hoogoorddreef 63-65
1101 BB Amsterdam
Nederland
T [phone]
www.sunshower.nl
[e-mail]
! !
LEES DEZE INSTRUCTIES ZORGVULDIG DOOR VOORDAT
U MET DE INSTALLATIE BEGINT. INSTALLATIE DIENT
ENKEL UITGEVOERD TE WORDEN DOOR GESCHOOLD EN
ERKEND VAKPERSONEEL. DE ELEKTRISCHE AANSLUITING
VAN SUNSHOWER-COMPONENTEN MAG ALLEEN DOOR
EEN ERKEND ELEKTRICIEN WORDEN UITGEVOERD.
SUNSHOWER IS NIET AANSPRAKELIJK VOOR SCHADE
VEROORZAAKT DOOR ONJUISTE INSTALLATIE.
DE ELEKTRISCHE AANSLUITING VAN SUNSHOWER-
COMPONENTEN MAG ALLEEN DOOR EEN ERKEND
ELEKTRICIEN WORDEN UITGEVOERD. DE MONTAGE
EN ELEKTRISCHE AANSLUITING VAN DE SUNSHOWER-
INSTALLATIE MOET WORDEN UITGEVOERD IN
OVEREENSTEMMING MET DE GELDENDE INTERNATIONALE
EN NATIONALE NORMEN EN RICHTLIJNEN (BIJVOORBEELD
VOOR NEDERLAND: NEN 1010 – 701). DE SUNSHOWER
MOET WORDEN BEVEILIGD DOOR EEN APARTE
AARDLEKSCHAKELAAR (RCD) (ZIE ELEKTRISCHE
AANSLUITING).
ALGEMEEN ELEKTRA

15
CONFORMITEITSVERKLARING
Sunshower B.V., Hoogoorddreef 63-65, 1101 BB Amsterdam, Nederland verklaart
hierbij dat:
• dit Sunshower product IPX5 gekeurd en speciaal ontwikkeld is voor gebruik en
installatie in de douche (zone 1)
• dit product is getest is door DARE!! Measurements: een ISO17025
geaccrediteerd testhuis voor het uitvoeren van productcertificaties onder het
registratie nummer C447
• dit product is gefabriceerd volgens Directive 2014/30/EU van de Europese
Gemeentschap en de Low-Voltage Directive 2014/35/EU van de Europese
Gemeentschap
• dit product is gekeurd en voldoet aan onderstaande normen/richtlijnen voor CE
markering:
• EN60335-1:2012 + AC:2014 + A11:2014
• EN60335-2-27:2013
• EN61000-6-3:2007 + A1:2011 + AC:2012
• EN61000-6-1:2007
• EN61000-3-3:2013
• EN61000-3-2:2014
Nederland, Amsterdam, 1 jan 2019
M. Wegdam, Technisch Directeur
Sunshower B.V.
Hoogoorddreef 63-65
1101 BB Amsterdam
Nederland
T [phone]
www.sunshower.nl
[e-mail]
INSTALLATIEHANDLEIDING PURE XL | DEEL I | P1628 REV B

16
GLASPLAAT BINNENWERK WANDFRAME
VOORBEREIDING
ONDERDELEN DOOS
NIET MEEGELEVERD
□Kitspuit
□Rolmaat
□Schroevendraaier ( + )
□Waterpas
□Schroeven
□Ventilatiekanalen (rond/
rechthoekig), max. 3 m
□Kanaalbeugels
□Ventilatieroosters
□(Terugslagkleppen)
2x
2x
8x
2x
2x
IN DE DOOS
□Installatiezakje
INSTALLATIEHANDLEIDING PURE XL | DEEL I | P1628 REV B

17
A
B
C
D
E
176 MM
1215 MM
480 MM
450 MM
MIN 100 MM
D
E
A
B
C
BENODIGDHEDEN
INSTRUCTIES
Construeer de uitsparing in
de muur volgens de getoonde
afmetingen.
Voor gebruikers met een lengte
tussen 170 cm en 190 cm kan
een uitsparingshoogte van 48 cm
worden gehanteerd.
Voor lengtes daarbuiten wordt het
volgende geadviseerd;
Schouderhoogte - 110 cm.
INSTALLATIEHANDLEIDING PURE XL | DEEL I | P1628 REV B
VOORBEREIDING
BEMATING
□Rolmaat
□Waterpas
ZIE P8 / P9

18
C
B
A
A
B
C
INSTRUCTIES
Zorg voor een YMvK-kabel
van minimaal 2,5mm2en een
potentieelvereffeningskabel van
6mm2.
De Sunshower wordt bij voorkeur
aangesloten op een eigen groep
voorzien van een aardlekschakelaar,
met 230V~ 50Hz en een 16A
zekering.
VOORBEREIDING
ELEKTRICITEIT
300 MM
VOEDING 3-ADERIG
POTENTIAAL-
VEREFFENINGSKABEL
INSTALLATIEHANDLEIDING PURE XL | DEEL I | P1628 REV B
!
ALLE ELEKTRISCHE WERKZAAMHEDEN
MOETEN WORDEN UITGEVOERD
DOOR EEN ERKEND ELEKTRICIEN
IN OVEREENSTEMMING MET
DE GELDENDE RICHTLIJNEN
(HD 60364-7-701 E.D.) EN DE
NATIONALE VOORSCHRIFTEN
(BV. VOOR NEDERLAND NEN
1010 - 701). ER MOET EEN APARTE
STROOMAANSLUITING MET
APARTE ZEKERING EN APARTE
AARDLEKSCHAKELAAR WORDEN
VOORZIEN.

19
1
2
3
4
A
B
B
-
2
4 3
1
INSTRUCTIES
TERUGSLAGKLEPPEN:
Het installeren van
terugslagkleppen is verplicht
wanneer de lucht voor uw
Sunshower uit een vochtige ruimte
gehaald wordt, bijvoorbeeld van
buiten of uit de badkamer. Zie
de weergegeven afbeelding en
volgende pagina’s voor instructies.
De terugslagkleppen zijn (als set
met glasplaatjes) bij te bestellen of
los verkrijgbaar bij uw bouwmarkt.
Voorbeelden vochtige ruimten:
badkamer, buiten.
Voorbeelden droge ruimten:
slaapkamer, gang, wc.
ALGEMENE RICHTLIJNEN
VENTILATIE:
• Alle inbouwapparaten
van Sunshower dienen
geïnstalleerd te worden met
ventilatiekanalen
• Ventilatietoe- en afvoer mogen
beide maximaal 3 m bedragen
• De ruimte waaruit/waarnaar
geventileerd wordt moet
minimaal 12m3zijn
• De kanalen kunnen van elk
materiaal zijn, met afmetingen
Ø100 mm of 110*55 mm
• Leg zo min mogelijk bochten
aan in de kanalen
• De Sunshower mag niet
aangesloten worden op een
bestaand ventilatiesysteem
VOORBEREIDING
VENTILATIE
TERUGSLAGKLEP
ROND
TERUGSLAGKLEP
RECHTHOEK
INSTALLATIEHANDLEIDING PURE XL | DEEL I | P1628 REV B
DROGE RUIMTE
BADKAMER
BUITEN
DOUCHERUIMTE
PAGINA 20 VOORKEUR
PAGINA 21
PAGINA 21
- NIET MOGELIJK

20
6
7
8
3
4
5
A
A
2
1
6
6
1
7 8
1
2
4
5
3
30 MM
70 MM
100 MM
MIN.
MIN.
INSTALLATIE
DROGE RUIMTE
INSTRUCTIES
BENODIGDHEDEN
Leg ventilatiekanalen aan van
minimaal Ø100 mm of 110x54
mm met een maximale lengte van
3 m (voor zowel aan- als afvoer).
De ventilatieruimte toevoer dient
minimaal 12 m3te zijn.
Terugslagkleppen zijn in dit geval
niet verplicht.
INSTALLATIEHANDLEIDING PURE XL | DEEL I | P1628 REV B
□Ventilatiekanalen
□Kanaalbeugels
□Ventilatieroosterset (los
verkrijgbaar)
Ventilatieroosters
2x
8x
1x
2x
Minimale binnenmaat (7)
ronde kanalen: 110 mm
Minimale binnenmaat (7)
rechthoekige kanalen: 70 mm
Aanvoer
Afvoer
Achterwand
Optionele isolatie
Wand constructie
(Gipsplaat/Tegels/
Holle wand)
!
A
