Suzuki GSX-S1000 Guide

201503
1 of 3
CONTENTS
TOOLS
REQUIRED
INSTRUCTIONS FOR MOUNTING & USE
13
12
1
2
3
4
5
6
7
8
9
10
11
1.
2.
5.
6.
7.
8.
3.
4.

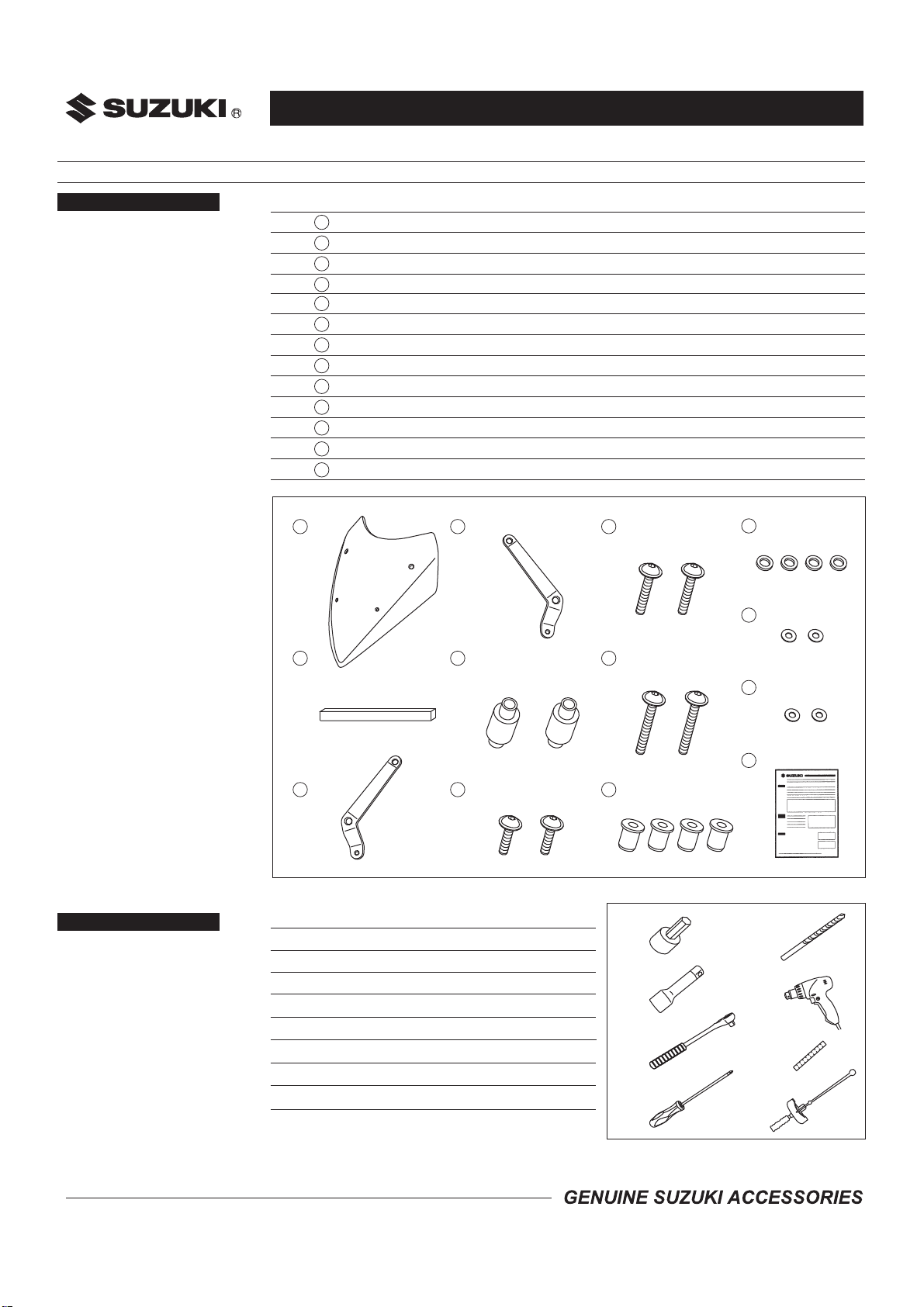

Description Q.ty
P.No Description
Hex Bit Socket (3mm / 4mm / 5mm)
Extension
Screw Driver (PH2)
Ratchet
Drill Bit (φ9.6mm)
WASHER, NYLON
WASHER, RUBBER
BRACKET, L
BRACKET, R
SPACER
CUSHION
METER VISOR
Electric Drill
Applications:
Description: Part Number:
0.5 HoursInstallation Time:
P.No
METER VISOR
NUT
WASHER
2
2
1.
2.
5.
6.
7. Ruler
8. Torque Wrench
3.
4.
7
8
1
2
3
4
5
6
4
1
1
1
2
2
SCREW (M5x16mm)
SCREW (M5x20mm)
SCREW (M5x30mm)
2
2
4
1
GSX-S1000
99000-9900A-04K
99000-9900A-04K
9
10
11
12
INSTRUCTIONS FOR MOUNTING & USE 1
13

Fig 1
Fig 2
2
1
(B)
(D)
(A)
(C)
15mm
15mm
45mm
18mm18mm
PRECAUTIONS
FOR
INSTALLATION
INSTALLATION
201503
2 of 3
99000-9900A-04K
INSTALLATION
1.
2.
3.
4.
5.
6.
IMPORTANT WARNING /CAUTION /NOTICE /NOTE
NOTE : Indicates special information to make maintenance easier or instructions clearer.
Indicates a potential hazard that could result in death or serious injury.
Indicates a potential hazard that could result in minor or moderate injury.
Indicates a potential hazard that could result in vehicle or equipment damage.
WARNING
CAUTION
NOTICE
Please read this manual and follow its instructions carefully. To emphasize special
information, the symbol and the words WARNING, CAUTION, NOTICE and NO-
TE have special meanings. Pay particular attention to messages highlighted by these
signal words.
Check that the kit has all the parts as listed in the "CONTENTS" section.
Check each part in the kit for scratches or any form of damage.
Park the vehicle on a level place.
Remove the ignition key from the switch and store it in a safe place.
Protect any items removed or to be installed from scratches by placing them on a soft
cloth first before putting them on the ground.
Use care not to cause any damage to the body of the vehicle during installation of the
accessory.

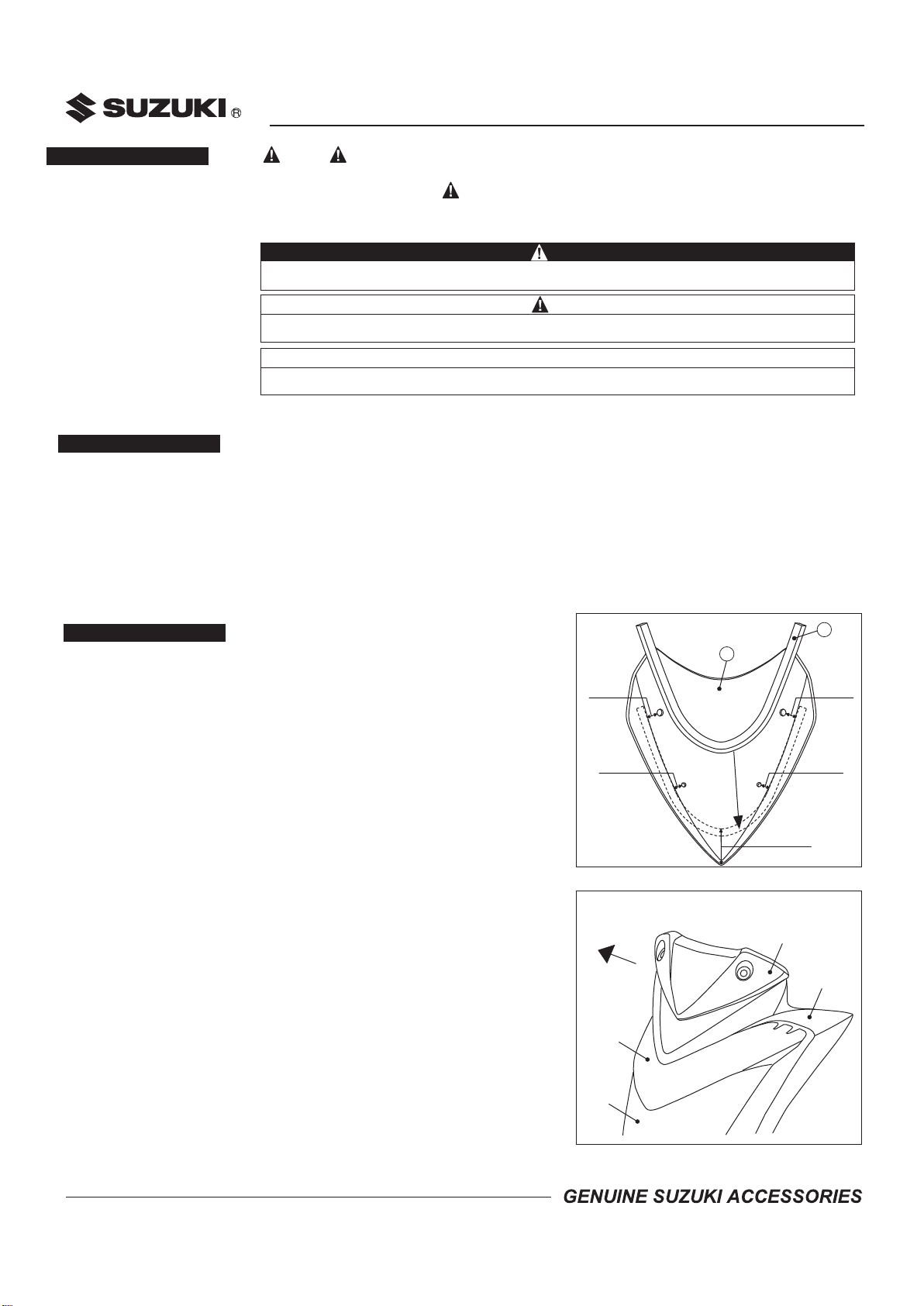

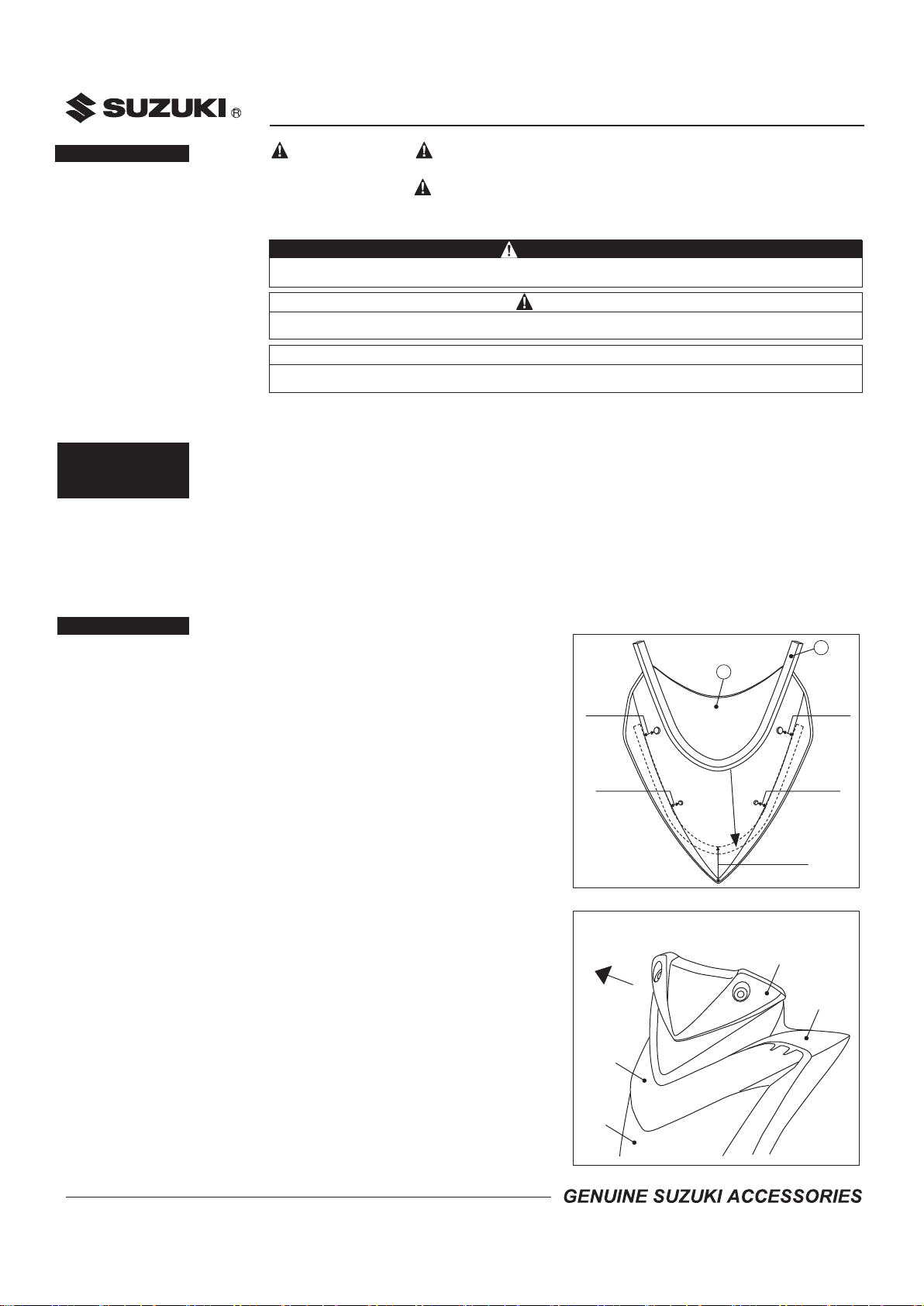

1. Apply CUSHION ②in the backside of
METER VISOR ①. (Fig 1)
2.
NOTE：
Pay attention not to brake the connecting clip
upon removing Headlamp cover (B) and
Headlamp upper cover (C).
Remove Meter cover (A), Headlamp cover (B),
Headlamp upper cover (C) and Headlamp (D) according to
the service manual. (Fig 2)

Fig 5
Fig 4
Fig 3
5
5
6
6
9
9
9
10
10
3
4
(A)
(C)
(A)
(C)
1
9
10
11
12
3
4
7
8
10
12
8
201503
3 of 3
99000-9900A-04K
Remount Meter cover (A), Headlamp cover (B),
Headlamp upper cover (C) and Headlamp (D)
to the body.
4.

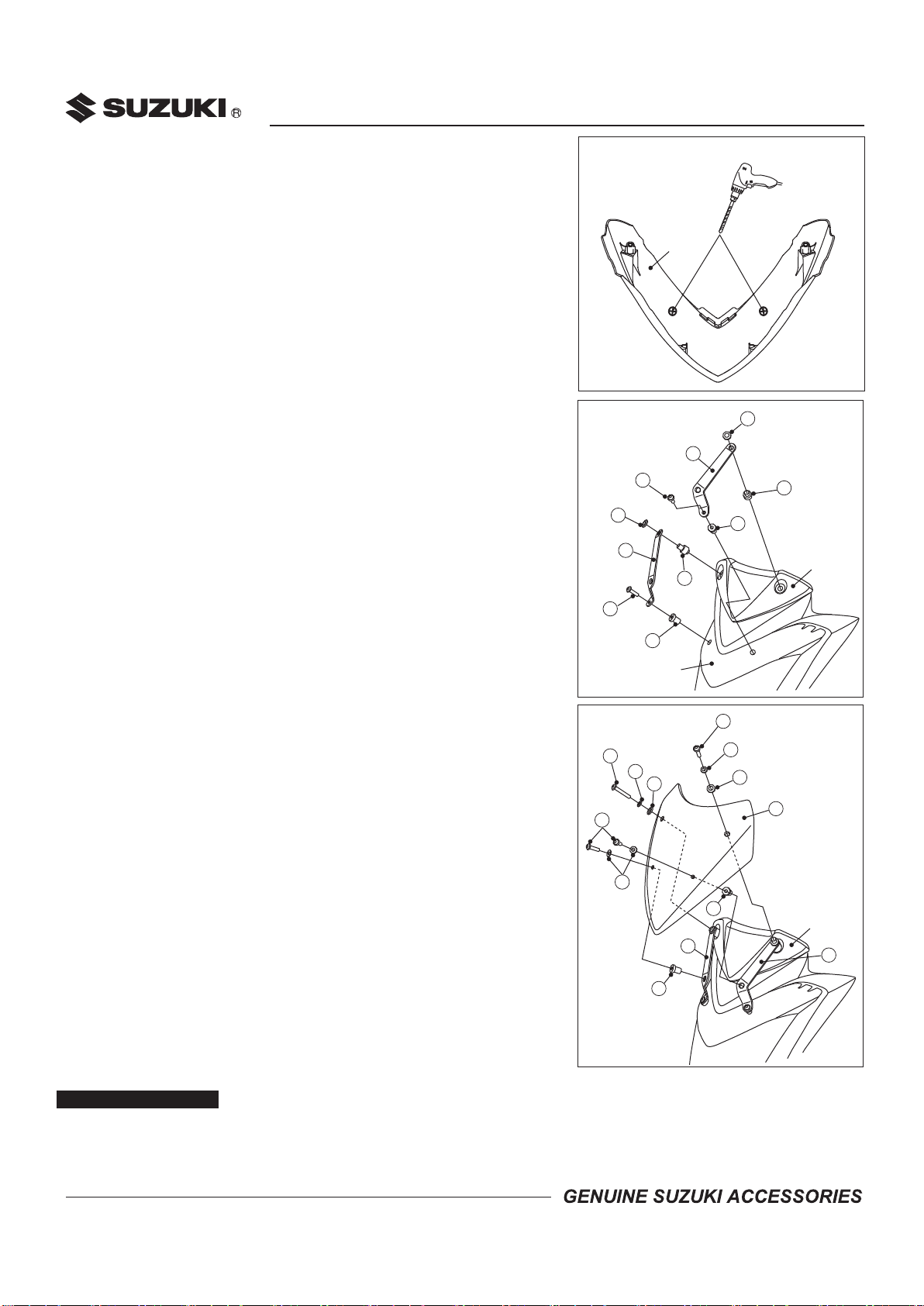

Install BRACKET,L ③and BRACKET,R ④to
Meter cover (A) and Headlamp upper cover (C), using
SPACER ⑤, SCREW (M5x16mm) ⑥, NUT ⑨and
WASHER, RUBBER ⑩. (Fig 4)
5.
Drill 2 holes with Electric Drill along the marked area in
the back side of Headlamp upper cover (C) (φ9.6mm).
(Fig 3)
3.
Tightening torque
SCREW (M5x30mm) ⑧:3Nm (2.2lbf-ft).
Install METER VISOR ①to BRACKET,L ③,
BRACKET,R ④and Meter cover (A), using
SCREW (M5x20mm) ⑦, SCREW (M5x30mm) ⑧,
NUT ⑨, WASHER, RUBBER ⑩, WASHER, NYLON ⑪
and WASHER ⑫. (Fig 5)
6.
NOTE : Check the tightening torque of each bolt
on a regular basis and tighten as needed.
CARE
AND
MAINTENANCE
To clean, rinse meter visor with water to remove grit and soften dirt. Use a mild
non-abrasive liquid soap, plenty of warm water, and a clean flannel cloth or soft
chamois. Rinse well to remove all soap residue. Pat dry do not wipe.
1.

CONTENU
OUTILLAGE
REQUIS
INSTRUCTIONS D’INSTALLATION ET D’EMPLOI
Extension
Tournevis (PH2)
Clé à rochet
Foret (φ9,6mm)
Perceuse électrique
2.
5.
6.
7. Règle
8. Clé dynamométrique
3.
4.
13
12
1
2
3
4
5
6
7
8
9
10
11
1.
2.
5.
6.
7.
8.
3.
4.

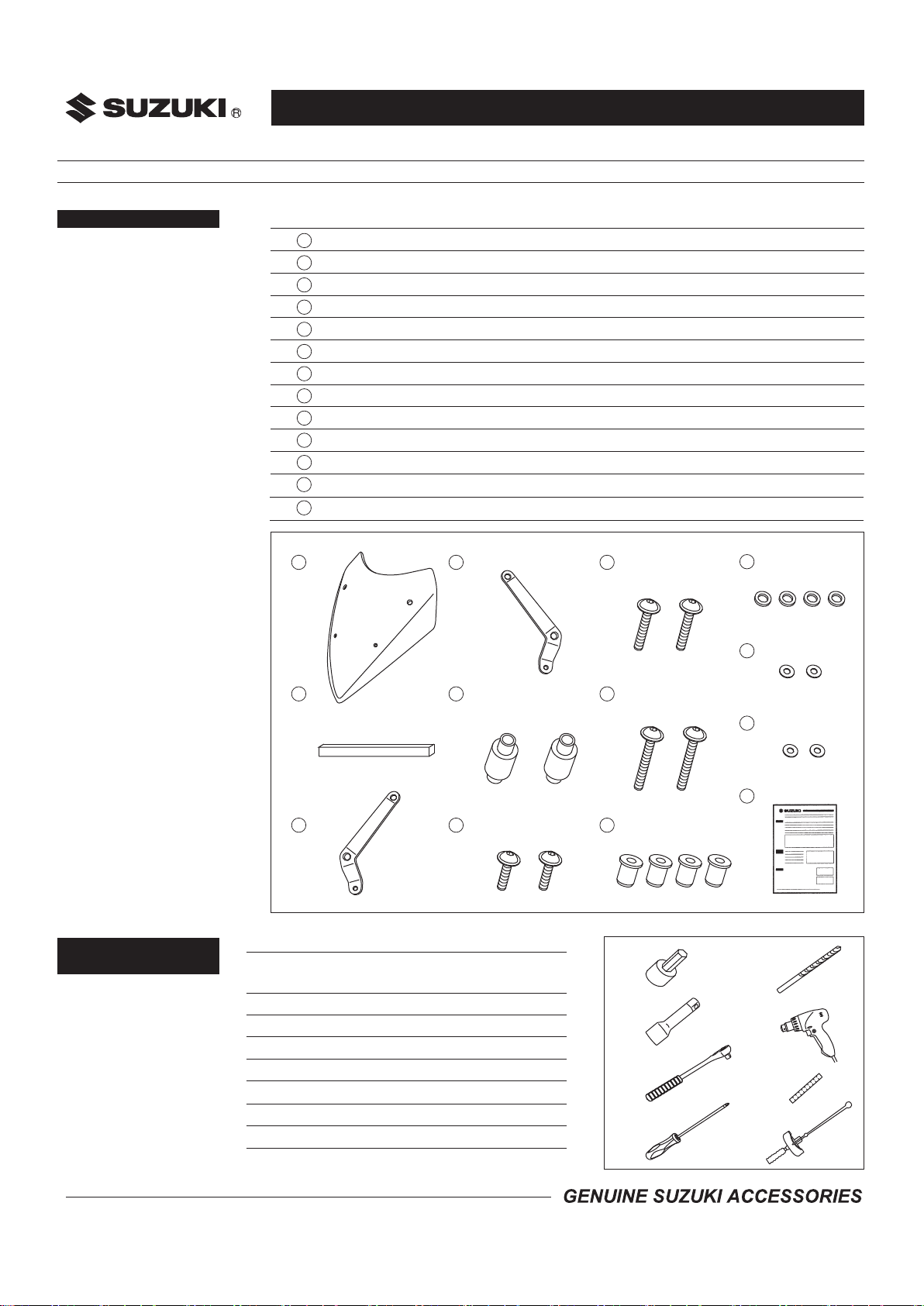

Description Q’té
Pièce nº Description
Douille à tête à six pans
(3mm / 4mm / 5mm)
RONDELLE, NYLON
RONDELLE, CAOUTCHOUC
ÉQUERRE DE SUPPORT G
ÉQUERRE DE SUPPORT D
ENTRETOISE
CAOUTCHOUC
BULLE
Pour modèle:
Description: Numéro de pièce:
0,5 heureDurée d’installation:
Pièce nº
BULLE
ÉCROU
RONDELLE
2
2
1.
7
8
1
2
3
4
5
6
4
1
1
1
2
2
VIS (M5x16mm)
VIS (M5x20mm)
VIS (M5x30mm)
2
2
4
1
GSX-S1000
99000-9900A-04K
9
10
11
12
INSTRUCTIONS D’INSTALLATION ET D’EMPLOI 1
13
201503
1 of 3
99000-9900A-04K

Fig. 1
Fig. 2
2
1
(B)
(D)
(A)
(C)
15mm
15mm
45mm
18mm18mm
PRÉCAUTIONS
D’INSTALLATION
INSTALLATION
201503
2 of 3
99000-9900A-04K
INSTALLATION
1.
2.
3.
4.
5.
6.
IMPORTANT AVERTISSEMENT /ATTENTION /AVIS /NOTE
NOTE : Signale des informations spéciales pour faciliter l’entretien ou clarifier des
instructions importantes.
Indique un danger potentiel pouvant résulter en blessures graves ou mortelles.
Indique un danger potentiel pouvant résulter en blessures légères ou modérées.
AVERTISSEMENT
ATTENTION
AVIS
Lire attentivement ce manuel et se conformer soigneusement aux instructions
données. Pour souligner des informations spéciales, on utilise le symbole et les
mots AVERTISSEMENT, ATTENTION, AVIS et NOTE. Lire avec soin les messages
précédés par ces mots.
Vérifier que le kit comporte toutes les pièces énumérées en section “CONTENU”.
Vérifier que les pièces du kit ne sont pas rayées ou détériorées d’une manière
quelconque.
Garer le véhicule sur une surface plane.
Enlever la clé de contact du contacteur et la ranger dans un endroit sûr.
Protéger des rayures toutes les pièces déposées ou à installer en les plaçant sur un
chiffon plutôt qu’à même le sol.
Éviter d’endommager le véhicule pendant l’installation de l’accessoire.

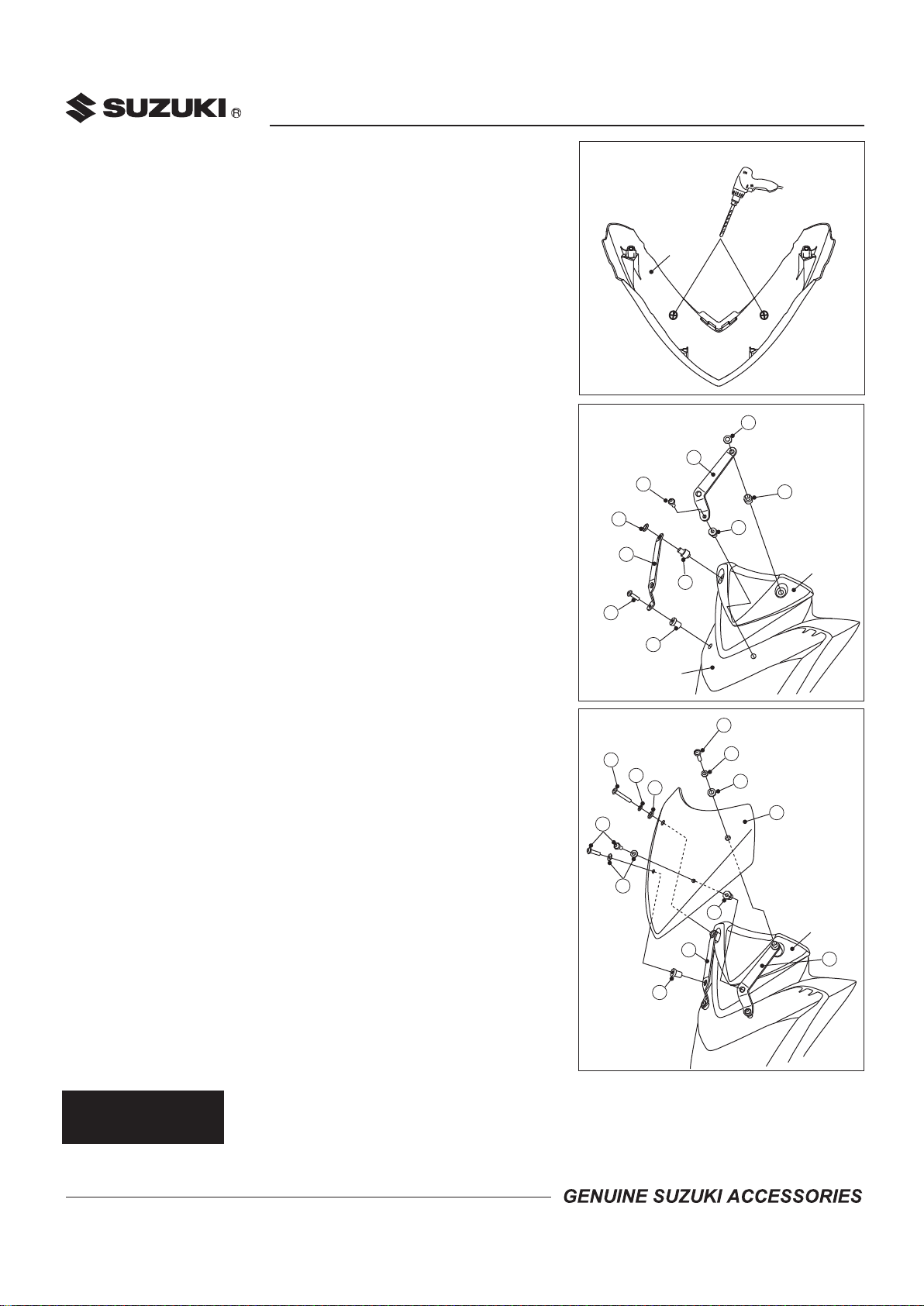

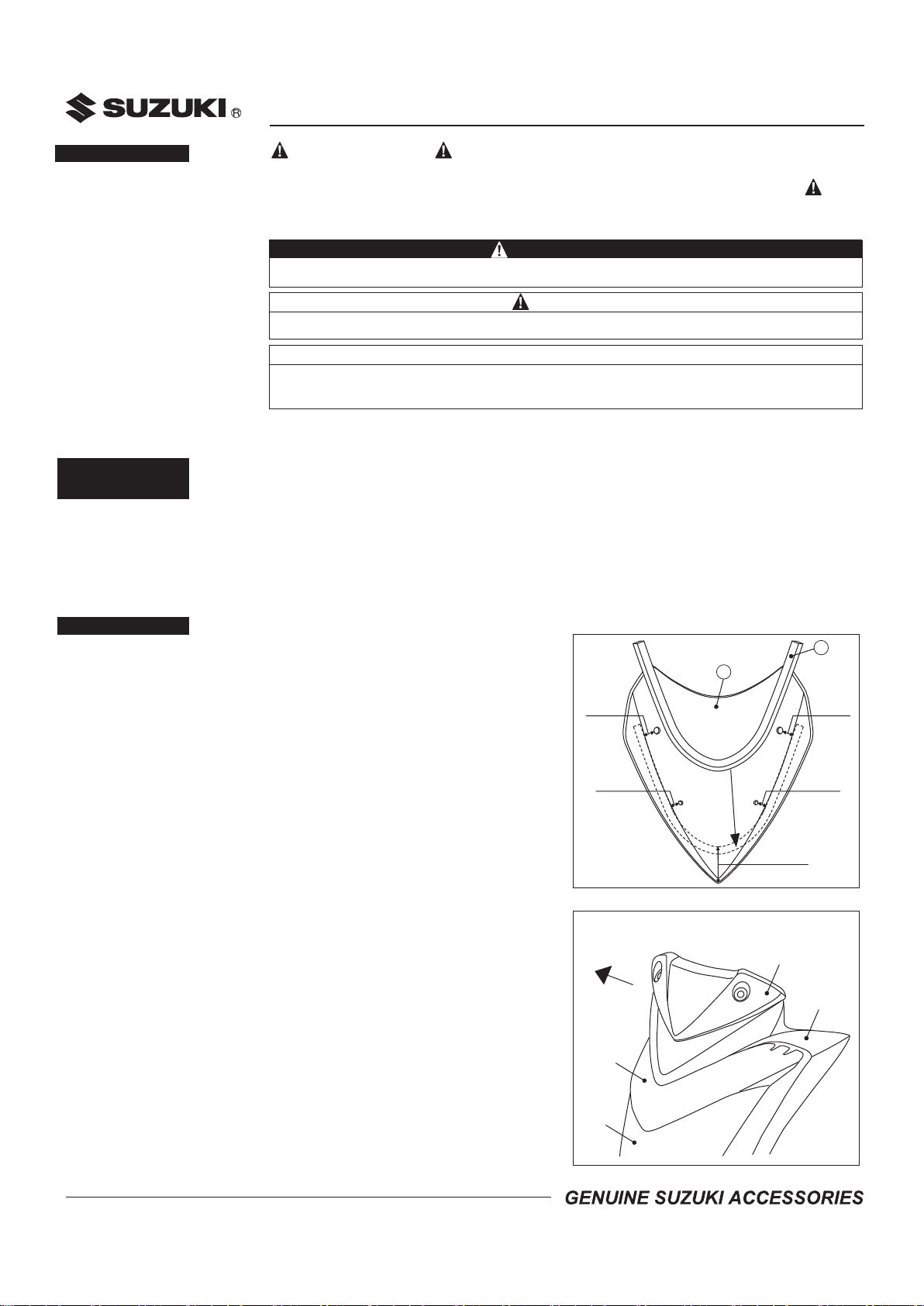

1. Coller le CAOUTCHOUC 2au dos de la BULLE 1.
(Fig. 1)
2.
NOTE：
Attention à ne pas briser l’attache de fixation à la
dépose du cuvelage de phare (B) et du couvercle
supérieur du phare (C).
Déposer l’enjoliveur du tableau de bord (A), le cuvelage
du phare (B), le couvercle supérieur du phare (C) et le
phare (D) en procédant comme indiqué dans le manuel
d’entretien. (Fig 2)
Indique un danger potentiel pouvant résulter en détérioration du véhicule ou des
équipements.

Fig. 5
Fig. 4
Fig. 3
5
5
6
6
9
9
9
10
10
3
4
(A)
(C)
(A)
(C)
1
9
10
11
12
3
4
7
8
10
12
8
201503
3 of 3
99000-9900A-04K
Reposer l’enjoliveur du tableau de bord (A), le
cuvelage du phare (B), le couvercle supérieur
du phare (C) et le phare (D) sur le véhicule.
4.

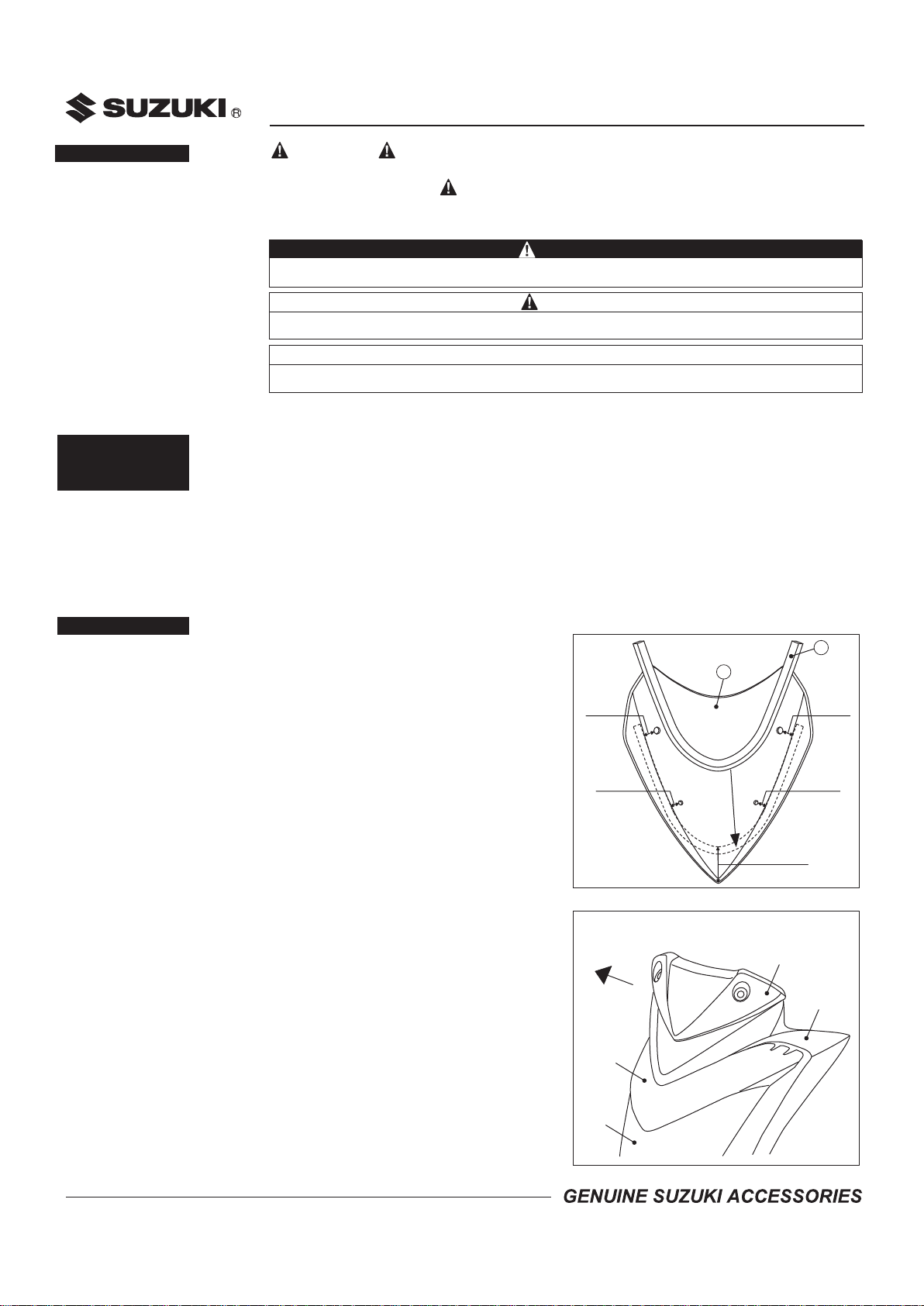

Monter l’ÉQUERRE G 3et l’ÉQUERRE D 4sur
l’enjoliveur du tableau de bord (A) et le couvercle
supérieur du phare (C) en procédant à l’aide de
l’ENTRETOISE 5, de la VIS (M5x16mm) 6, de
l’ÉCROU 9et de la RONDELLE EN CAOUTCHOUC
0. (Fig. 4)
5.
À l’aide de la perceuse électrique, percer 2 trous aux
endroits indiqués au dos du couvercle supérieur du
phare (C) (φ9.6mm). (Fig 3)
3.
Couple de serrage
VIS (M5x30mm) 8:3Nm
Monter la BULLE 1sur l’ÉQUERRE G 3, l’ÉQUERRE D
4et l’enjoliveur du tableau de bord (A) en procédant à
l’aide de la VIS (M5x20mm) 7, de la VIS (M5x30mm) 8,
de l’ÉCROU 9, de la RONDELLE EN CAOUTCHOUC
0, de la RONDELLE EN NYLON Aet de la RONDELLE
B. (Fig. 5)
6.
NOTE : Vérifier périodiquement le couple de serrage de chaque
boulon et resserrer si nécessaire.
SOINS
ET
ENTRETIEN
Pour nettoyer la bulle de la poussière et effacer ou supprimer la saleté, rincer la
bulle à l’eau. Procéder ensuite à l’aide d’un savon liquide moyen non abrasif,
d’une grande quantité d’eau chaude et d’un chiffon de flanelle propre ou d’une
peau de chamois non pelucheuse. Rincer abondamment pour éliminer tous les
résidus de savon. Sécher en tapotant sans essuyer.
1.

INHALT
ERFORDERLICHE
WERKZEUGE
MONTAGE- UND GEBRAUCHSANLEITUNG
13
12
1
2
3
4
5
6
7
8
9
10
11
1.
2.
5.
6.
7.
8.
3.
4.

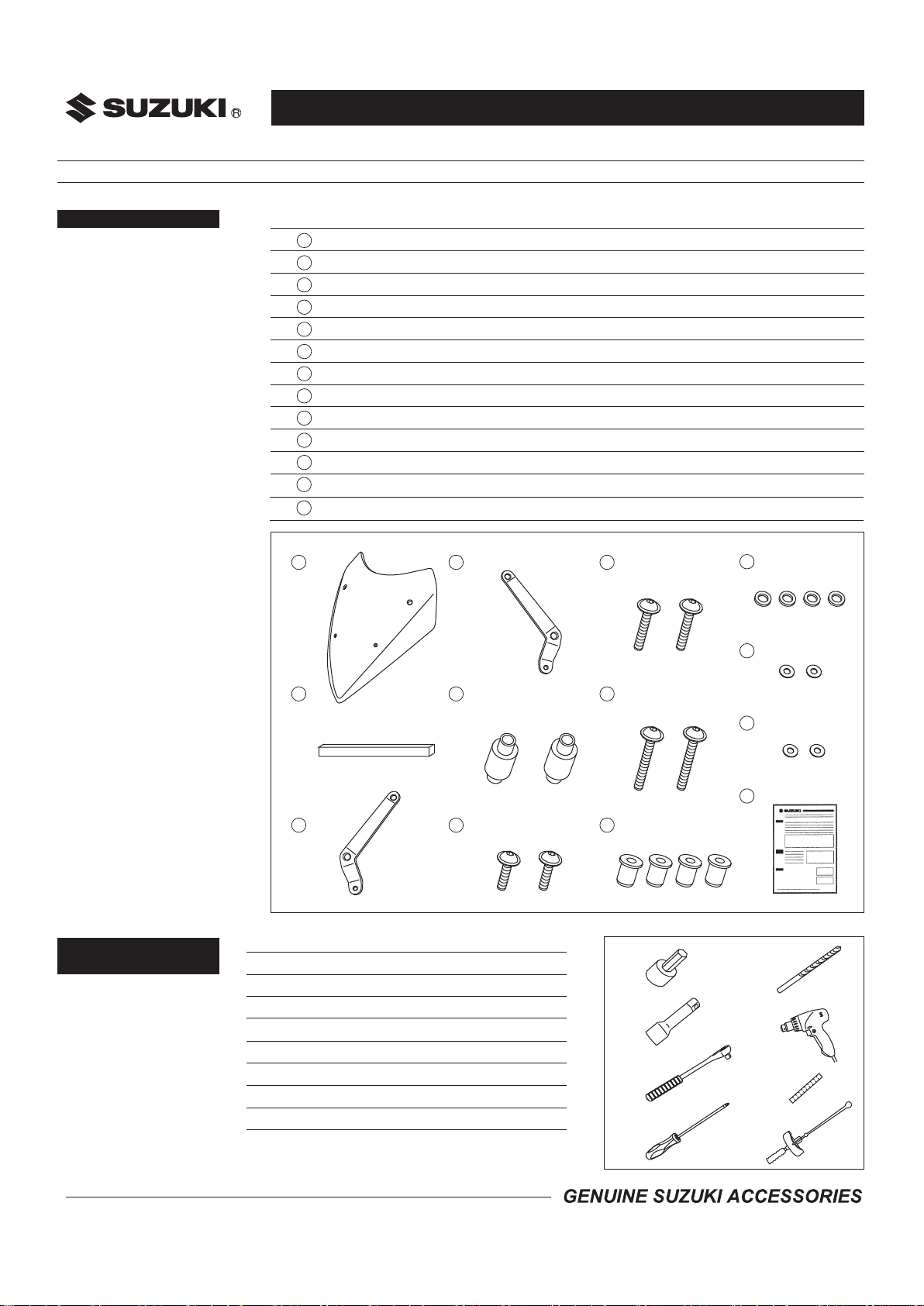

Bezeichnung Anzahl
Teile-Nr.
Bezeichnung
Stecknuss für Innensechskantschrauben
(3mm / 4mm / 5mm)
Verlängerung
Schraubendreher (Kreuzschlitz 2)
Ratsche
Bohrer (φ9,6mm)
SCHEIBE, NYLON
SCHEIBE, GUMMI
HALTER, L.
HALTER, R.
DISTANZSTÜCK
DÄMPFER
INSTRUMENTENBLENDE
Elektrobohrer
Geeignet für:
Bezeichnung: Teilenummer:
0,5 StundenMontagezeit:
Teile-Nr.
INSTRUMENTENBLENDE
MUTTER
SCHEIBE
2
2
1.
2.
5.
6.
7. Lineal
8. Drehmomentschlüssel
3.
4.
7
8
1
2
3
4
5
6
4
1
1
1
2
2
SCHRAUBE (M5x16mm)
SCHRAUBE (M5x20mm)
SCHRAUBE (M5x30mm)
2
2
4
1
GSX-S1000
99000-9900A-04K
9
10
11
12
MONTAGE- UND GEBRAUCHSANLEITUNG 1
13
201503
1 of 3
99000-9900A-04K

Abb. 1
Abb. 2
2
1
(B)
(D)
(A)
(C)
15mm
15mm
45mm
18mm18mm
MONTAGE
VORSICHTSHINWEISE
ZUR MONTAGE
201503
2 of 3
99000-9900A-04K
1.
2.
3.
4.
5.
6.
WICHTIG WARNUNG / VORSICHT /HINWEIS /ANMERKUNG
WARNUNG
VORSICHT
HINWEIS
Lesen Sie bitte dieses Handbuch und befolgen Sie die darin enthaltenen Anweisungen
genau. Das Symbol und die Schlüsselwörter WARNUNG, VORSICHT, HINWEIS sowie
ANMERKUNG werden zur Betonung spezieller Informationen verwendet. Beachten Sie
insbesondere Informationen, die durch die folgenden Schlüsselwörter gekennzeichnet sind.
Kontrollieren Sie, ob der Satz alle unter “INHALT” aufgeführten Teile enthält.
Jedes Teil im Satz auf Kratzer und Beschädigung überprüfen.
Parken Sie das Fahrzeug an ebener Stelle.
Den Zündschlüssel abziehen und an sicherer Stelle aufbewahren.
Abgenommene oder zu montierende Teile nicht einfach auf den Boden, sondern auf
einen weichen Lappen legen, damit sie nicht verkratzt werden.
Darauf achten, dass die Fahrzeugkarosserie bei der Montage des Zubehörs nicht
beschädigt wird.

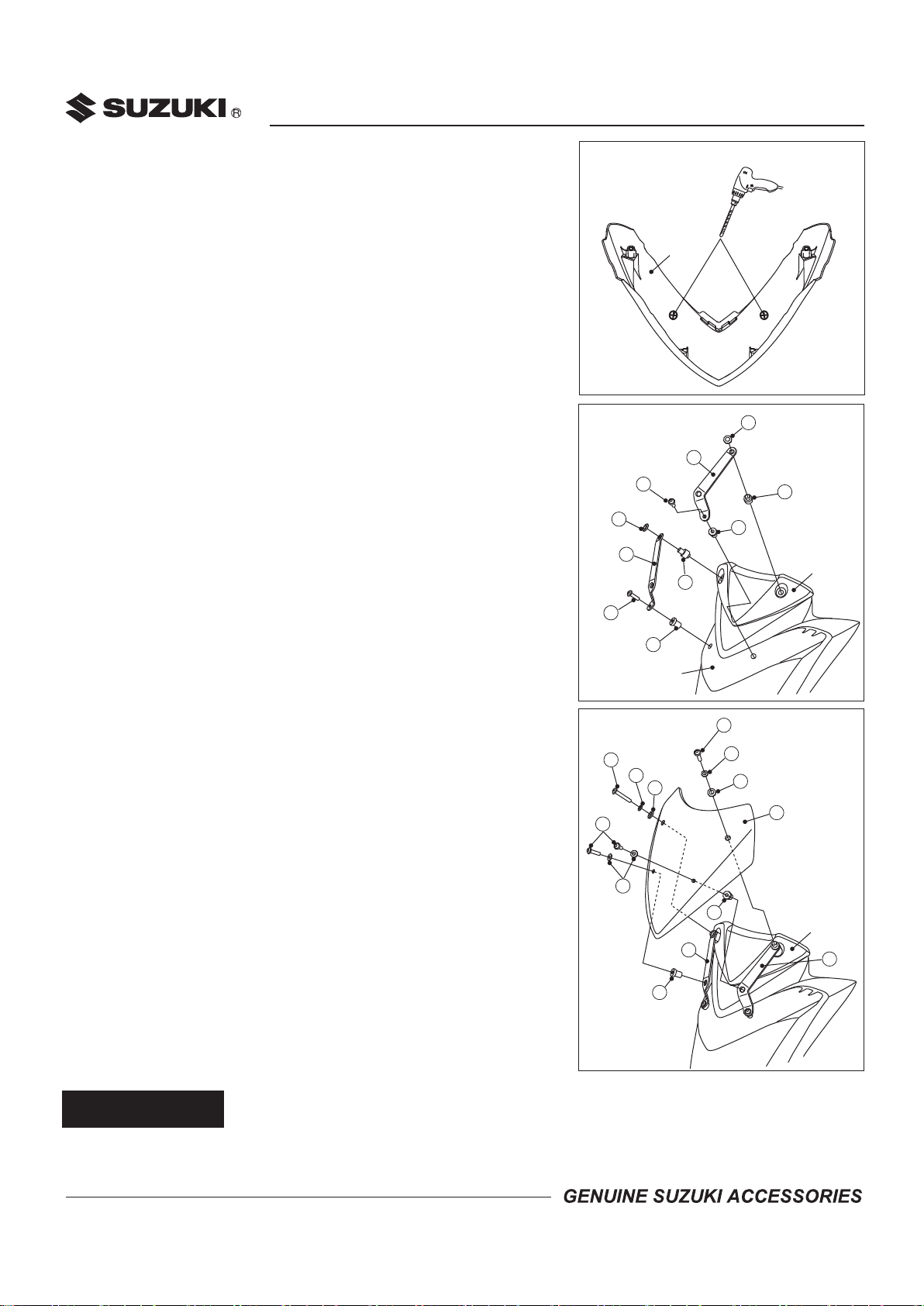

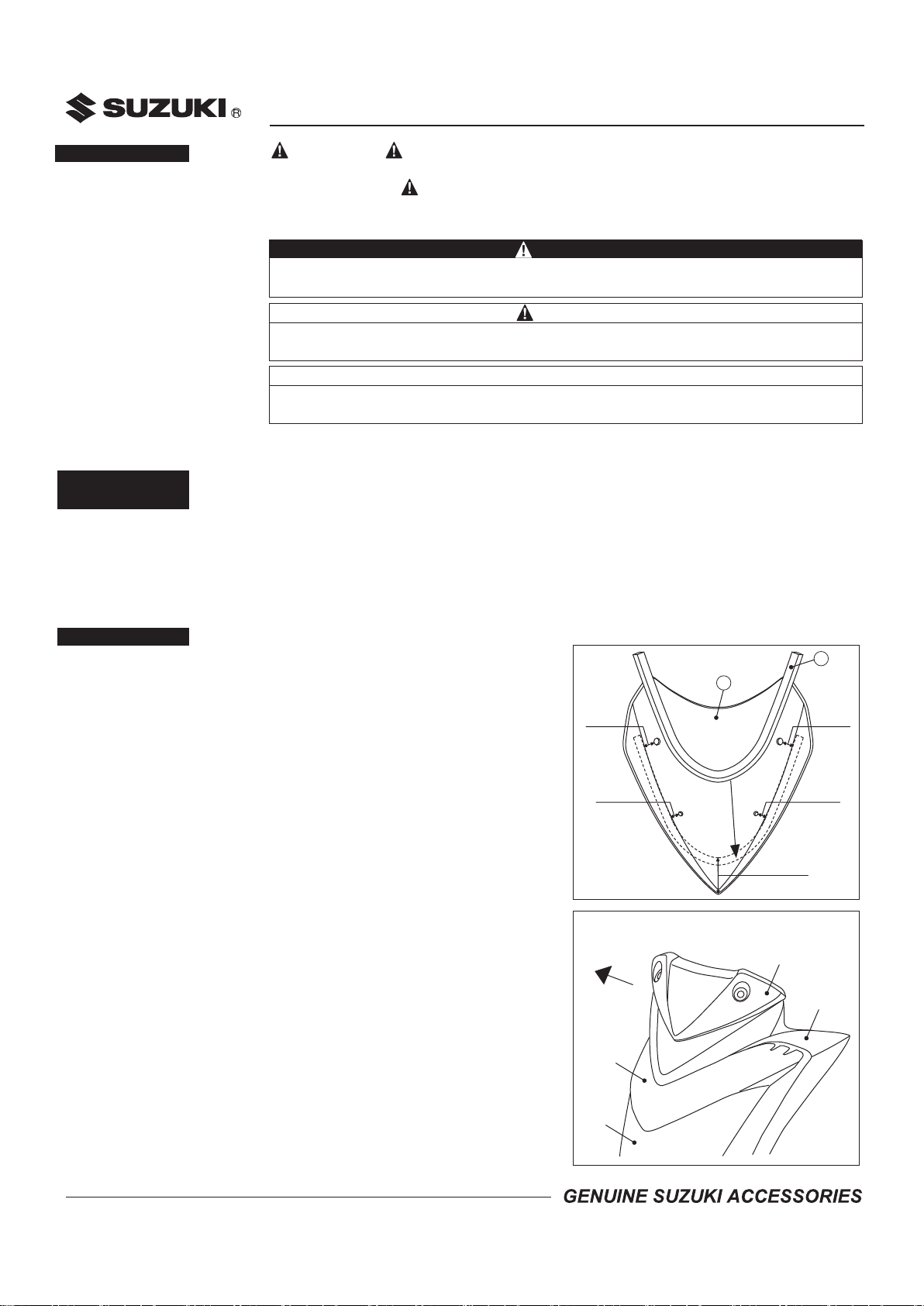

1. Den DÄMPFER 2auf der Rückseite der INSTRUMEN-
TENBLENDE 1(Abb. 1) ansetzen.
2.
ANMERKUNG ：
Beim Abnehmen der Scheinwerferabdeckung (B) und
der oberen Scheinwerferabdeckung (C) darauf
achten, dass der Verbindungsklipp nicht abgebrochen
wird.
Instrumentenabdeckung (A), Scheinwerferabdeckung (B),
obere Scheinwerferabdeckung (C) und Scheinwerfer (D)
gemäß Wartungsanleitung abnehmen. (Abb. 2)
Weist auf eine mögliche Gefahr hin, die tödlich ausgehen oder schwere Verletzungen
verursachen können.
Weist auf eine mögliche Gefahr hin, die leichte bis mittelschwere Verletzungen
verursachen können.
Weist auf eine mögliche Gefahr hin, die zu Fahrzeug- und Ausrüstungsschäden
führen können.
ANMERKUNG : Kennzeichnet Informationen, die Wartungsarbeiten erleichtern bzw.
Anweisungen verdeutlichen sollen.

Abb. 5
Abb. 4
Abb. 3
5
5
6
6
9
9
9
10
10
3
4
(A)
(C)
(A)
(C)
1
9
10
11
12
3
4
7
8
10
12
8
201503
3 of 3
99000-9900A-04K
Instrumentenabdeckung (A), Scheinwerferabdeckung
(B), obere Scheinwerferabdeckung (C) und Scheinwerfer
(D) wieder montieren.
4.
HALTER, L. 3und HALTER, R. 4an Instrumentenab-
deckung (A) und oberer Scheinwerferabdeckung (C)
unter Gebrauch von DISTANZSTÜCK 5, SCHRAUBE
(M5x16mm) 6, MUTTER 9und GUMMISCHEIBE 0
montieren. (Abb. 4)
5.
An der Rückseite der oberen Scheinwerferabdeckung
(C) mit dem Elektrobohrer 2 Löcher (φ9,6mm) an den
beiden Markierungen bohren. (Abb. 3)
3.
Anzugsdrehmoment
SCHRAUBE (M5x30mm) 8:3Nm
INSTRUMENTENBLENDE 1an HALTER, L. 3,
HALTER, R. 4und Instrumentenabdeckung (A) unter
Gebrauch von SCHRAUBE (M5x20mm) 7, SCHRAU-
BE (M5x30mm) 8, MUTTER 9, GUMMISCHEIBE 0,
NYLONSCHEIBE Aund SCHEIBE Bmontieren.
(Abb. 5)
6.
ANMERKUNG：
Jede Schraube regelmäßig auf korrektes
Anzugsdrehmoment kontrollieren und erforderlichenfalls
nachziehen.
PFLEGE
UND
WARTUNG
Um lockeren Schmutz zu beseitigen oder hartnäckigen Schmutz aufzuweichen,
spülen Sie die Instrumentenblende mit Wasser. Zum gründlichen Reinigen verwenden
Sie eine milde, nicht scheuernde Flüssigseife, reichlich warmes Wasser und ein
sauberes Flanneltuch oder ein weiches Autoleder. Spülen Sie Seifenrückstände
vollständig mit Wasser ab. Zum Abtrocknen tupfen Sie nur, reiben Sie nicht.
1.

CONTENUTO
UTENSILI
RICHIESTI
ISTRUZIONI DI MONTAGGIO ED USO
13
12
1
2
3
4
5
6
7
8
9
10
11
1.
2.
5.
6.
7.
8.
3.
4.
Descrizione Q.tà
N° pezzo Descrizione
Punta a brugola (3mm / 4mm / 5mm)
Prolunga
Cacciavite (PH2)
Cricchetto
Punta da trapano (9,6mmφ)
RONDELLE IN NYLON
RONDELLE IN GOMMA
STAFFA S.
STAFFA D.
DISTANZIALE
SPUGNA ANTIVIBRANTE
PLEXIGLASS PER STRUMENTAZIONE
Trapano elettrico
Applicabilità:
Descrizione:
Numero di catalogo:
0,5 ore Tempo di installazione:
N° pezzo
PLEXIGLASS PER STRUMENTAZIONE
DADI
RONDELLE
2
2
1.
2.
5.
6.
7. Righello
8. Chiave torsiometrica
3.
4.
7
8
1
2
3
4
5
6
4
1
1
1
2
2
VITI (M5x16mm)
VITI (M5x20mm)
VITI (M5x30mm)
2
2
4
1
GSX-S1000
99000-9900A-04K
9
10
11
12
201503
1 of 3
99000-9900A-04K
ISTRUZIONI DI MONTAGGIO ED USO 1
13

Fig. 1
Fig. 2
2
1
(B)
(D)
(A)
(C)
15mm
15mm
45mm
18mm18mm
PRECAUZIONI
PER
L’INSTALLAZIONE
INSTALLAZIONE
201503
2 of 3
99000-9900A-04K
1.
2.
3.
4.
5.
6.
IMPORTANTE ATTENZIONE /AVVERTENZA /AVVISO /NOTA
NOTA : Indica informazioni speciali per rendere più facile la manutenzione oppure per
chiarire le istruzioni date.
Indica un pericolo che può portare alla morte o ferimenti gravi.
Indica un pericolo che può portare a ferimenti lievi o moderati.
Indica un pericolo che può portare a danni al veicolo o altre attrezzature.
ATTENZIONE
AVVERTENZA
AVVISO
Leggere questo manuale e seguire con attenzione le sue istruzioni. Il simbolo e le
parole ATTENZIONE, AVVERTENZA, AVVISO e NOTA enfatizzano la presenza di
importanti informazioni. Fare attenzione particolare ai messaggi evidenziati da queste
parole.
Controllare che il kit contenga tutto quanto è elencato nella sezione “CONTENUTO”.
Controllare che nessuna parte del kit abbia graffi o danni.
Parcheggiare il veicolo in piano.
Rimuovere la chiave di accensione dall’interruttore e conservarla in un luogo sicuro.
Proteggere ogni elemento tolto o da installare da graffi mettendolo su di un panno
soffice steso a terra.
Fare attenzione a non danneggiare la scocca del veicolo durante l’installazione
dell’accessorio.
1. Installare il SPUGNA ANTIVIBRANTE 2dietro al
PLEXIGLASS PER STRUMENTAZIONE 1(Fig. 1).
2.
NOTA：
Nel rimuovere il coperchio (B) ed il coperchio superiore
(C) del faro, fare attenzione a non danneggiare la
fascetta di collegamento.
Rimuovere la copertura della strumentazione (A), quella
del faro (B), la copertura superiore del faro (C) ed il faro
(D) come spiegato nel manuale di istruzioni. (Fig. 2)

Fig. 5
Fig. 4
Fig. 3
5
5
6
6
9
9
9
10
10
3
4
(A)
(C)
(A)
(C)
1
9
10
11
12
3
4
7
8
10
12
8
201503
3 of 3
99000-9900A-04K
Rimontare la copertura della strumentazione
(A), quella del faro (B), quella superiore del
faro (C) ed il faro (D) sul telaio.
4.
Installare la STAFFA S. 3e la STAFFA D. 4sulla
copertura della strumentazione (A) e sulla copertura
superiore del faro (C) usando il DISTANZIALE 5, le
VITI (M5x16mm) 6, i DADI 9e le RONDELLE IN
GOMMA 0(Fig. 4).
5.
Aprire 2 fori con un trapano nell’area tratteggiata sul
retro della copertura superiore del faro (C) (φ9,6mm).
(Fig. 3)
3.
Coppia di serraggio
VITI (M5x30mm) 8: 3Nm
Installare il PLEXIGLASS PER STRUMENTAZIONE 1
sulla STAFFA S. 3, sulla STAFFA D. 4e sulla
copertura della strumentazione (A) con LE VITI
(M5x20mm) 7, le VITI (M5x30mm) 8, il DADO 9, le
RONDELLE IN GOMMA 0, le RONDELLE IN NYLON
Ae le RONDELLE B. (Fig. 5)
6.
NOTA : Controllare periodicamente la coppia di serraggio delle
varie viti e stringere quanto necessario.
MANUTENZIONE
E CURA
Pulire il plexiglass passandolo con acqua per togliere lo sporco ed ammorbidire le
incrostazioni più tenaci. Usare un sapone liquido non abrasivo, acqua tiepida ed
abbondante ed un panno di flanella o pelle di daino morbidi e puliti. Risciacquare
bene pper eliminare ogni traccia di sapone. Asciugare picchettando, senza passare.
1.

CONTENIDO
HERRAMIENTAS
NECESARIAS
INSTRUCCIONES DE INSTALACIÓN Y USO
13
12
1
2
3
4
5
6
7
8
9
10
11
1.
2.
5.
6.
7.
8.
3.
4.
Descripción Cant.
N.° de P. Descripción
Llave de vaso de punta hexagonal
(3mm / 4mm / 5mm)
Extensión
Destornillador (PH2)
Trinquete
Broca (9,6mmφ)
ARANDELA DE NAILON
ARANDELA DE CAUCHO
MÉNSULA IZQUIERDA
MÉNSULA DERECHA
ESPACIADOR
ALMOHADILLA
VISERA DE INDICADORES
Taladro eléctrico
Aplicaciones:
Descripción: Número de pieza:
0,5 horasTiempo de instalación:
N.° de P.
VISERA DE INDICADORES
TUERCA
ARANDELA
2
2
1.
2.
5.
6.
7. Regla
8. Llave dinamométrica
3.
4.
7
8
1
2
3
4
5
6
4
1
1
1
2
2
TORNILLO (M5×16mm)
TORNILLO (M5×20mm)
TORNILLO (M5×30mm)
2
2
4
1
GSX-S1000
99000-9900A-04K
9
10
11
12
INSTRUCCIONES DE INSTALACIÓN Y USO 1
13
201503
1 of 3
99000-9900A-04K

Fig. 1
Fig. 2
2
1
(B)
(D)
(A)
(C)
15mm
15mm
45mm
18mm18mm
PRECAUCIONES
PARA LA
INSTALACIÓN
INSTALACIÓN
201503
2 of 3
99000-9900A-04K
1.
2.
3.
4.
5.
6.
IMPORTANTE ADVERTENCIA /ATENCIÓN /AVISO /NOTA
NOTA : Indica información especial para que el mantenimiento resulte más fácil o las
instrucciones más claras.
Indica un posible peligro que podría causar la muerte o lesiones graves.
Indica un posible peligro que podría causar lesiones menores o moderadas.
Indica un posible peligro que podría causar daños en el vehículo o el equipo.
ADVERTENCIA
ATENCIÓN
AVISO
Lea este manual y siga sus instrucciones cuidadosamente. Para realzar la información
especial, el símbolo y las palabras ADVERTENCIA, ATENCIÓN, AVISO y NOTA
tienen un significado especial. Ponga mucha atención a los mensajes resaltados por
estas palabras.
Verifique que no falte ninguna de las piezas indicadas en la sección “CONTENIDO”.
Compruebe cada pieza del juego para asegurarse de que no esté rayada ni dañada.
Estacione el vehículo en un lugar nivelado.
Retire la llave de contacto y guárdela en un lugar seguro.
Proteja cada pieza que haya quitado o que vaya a instalar para que no se raye
colocándola primero sobre un paño blando antes de ponerla en el suelo.
Tenga cuidado para no causar ningún daño a la carrocería del vehículo durante la
instalación de un accesorio.
1. Coloque la ALMOHADILLA 2en el lado posterior de
la VISERA DE INDICADORES 1. (Fig. 1)
2.
NOTA：
Tenga cuidado para no romper la presilla de conexión
al retirar la cubierta del faro (B) y la cubierta superior
del faro (C).
Quite la cubierta de indicadores (A), la cubierta del faro
(B), la cubierta superior del faro (C) y el faro (D) según
las indicaciones del manual de servicio. (Fig. 2)

Fig. 5
Fig. 4
Fig. 3
5
5
6
6
9
9
9
10
10
3
4
(A)
(C)
(A)
(C)
1
9
10
11
12
3
4
7
8
10
12
8
201503
3 of 3
99000-9900A-04K
Vuelva a instalar la cubierta de indicadores (A),
la cubierta del faro (B), la cubierta superior del
faro (C) y el faro (D) en la carrocería.
4.
Instale la MÉNSULA IZQUIERDA 3y la MÉNSULA
DERECHA 4en la cubierta de indicadores (A) y en la
cubierta superior del faro (C), usando el ESPACIADOR
5, el TORNILLO (M5×16mm) 6, la TUERCA 9y la
ARANDELA DE CAUCHO 0. (Fig. 4)
5.
Taladre 2 agujeros con el taladro eléctrico a lo largo
del área marcada en el lado posterior de la cubierta
superior del faro (C) (9,6mmφ). (Fig. 3)
3.
Par de apriete
TORNILLO (M5×30mm) 8: 3Nm
Instale la VISERA DE INDICADORES 1en la MÉNSU-
LA IZQUIERDA 3, en la MÉNSULA DERECHA 4y en
la cubierta de indicadores (A), usando el TORNILLO
(M5×20mm) 7, el TORNILLO (M5×30mm) 8, la
TUERCA 9, la ARANDELA DE CAUCHO 0, la
ARANDELA DE NAILON Ay la ARANDELA B. (Fig. 5)
6.
NOTA : Verifique a menudo que los tornillos estén bien
apretados, y vuelva a apretarlos en caso de ser
necesario.
CUIDADOS
Y
MANTENIMIENTO
Para limpiar la visera de indicadores, humedézcala antes con agua para quitar
el polvo y ablandar la suciedad. Use un jabón líquido, que sea suave y no
abrasivo, agua templada en abundancia y un paño de franela o una gamuza
suave. Seque dando golpecitos y no frote.
1.

番号 品名 数量
構成部品
7
8
1
2
3
4
5
62
ブラケット, L
ブラケット, R
1
スペーサー
1
1
クッション
2
メーターバイザー 1
GSX-S1000適用車種:
品名:メーターバイザー 99000-9900A-04K品番:
0.5時間作業時間:
取付けに必要な工具
スクリュー (M5x20mm)
スクリュー (M5x30mm)
スクリュー (M5x16mm)
2
2
ラバーワッシャ
4
ナイロンワッシャ
4
9
10
11
ナット
2
ワッシャ
12 2
取付説明書 （本書）
13 1
番号 工具名
六角ビットソケット (3mm / 4mm / 5mm)1.
2.
プラスドライバー (PH2)
3.
4.
ドリル刃 (φ9.6mm)
取付説明書
5.
電動ドリル
6.
7.
ラチェット
エクステンション
定規
8. トルクレンチ
1.
2.
5.
6.
7.
8.
3.
4.
201503
1 of 3
99000-9900A-04K
13
12
1
2
3
4
5
6
7
8
9
10
11

Fig 1
Fig 2
2
1
(B)
(D)
(A)
(C)
15mm
15mm
45mm
18mm18mm
201503
2 of 3
99000-9900A-04K
1. メーターバイザー ①の裏面にクッション ②を
貼付けます。(Fig 1)
2.
安全に関する表示 警告 / 注意 /
この取付説明書を熟読し、必ず指示に従って作業してください。
特別に重要な情報は、記号 ならびに警告、注意、 の項目に記されています。
これらの項目によって強調された情報には細心の注意をはらってください。
注記
注記
アドバイス: メンテナンスをより簡単にしたり、指示をより明確にするよう、特別な情報を示します。
取扱いを誤った場合、死亡または重大な傷害を負う可能性がある危害の程度を示す。
取扱いを誤った場合、傷害を負う可能性がある危害の程度を示す。
取扱いを誤った場合、物的損害の発生する危害の程度を示す。
警告
注記
注意
1.
2.
3.
4.
5.
6.
「構成部品」に記載のあるすべての部品が揃っていることを確認してください。
本製品に、傷や変形がないかどうか本製品の各部品をチェックしてください。
作業時は、平らな場所に車両を駐車してください。
作業時は、スイッチからイグニッション・キーを抜き、安全な場所に収納してください。
地面にやわらかな布地を敷き、取外した部品、または取付けられる部品を保護してください。
本製品取付けの間、車両に損害をもたらさないように、注意してください。
取付準備作業
取付要領
アドバイス：
ヘッドランプカバー (B) と
ヘッドランプアッパーカバー (C) を取外しの際
ツメを割らないように注意して下さい。
サービスマニュアルに沿ってメーターカバー (A) と
ヘッドランプカバー (B) とヘッドランプアッパーカバー (C) と
ヘッドランプ (D) を取外します。 (Fig 2)

Fig 5
Fig 4
Fig 3
5
5
6
6
9
9
9
10
10
3
4
(A)
(C)
(A)
(C)
1
9
10
11
12
3
4
7
8
10
12
8
201503
3 of 3
99000-9900A-04K
メーターカバー (A) とヘッドランプカバー (B) と
ヘッドランプアッパーカバー (C) とヘッドランプ (D) を
車体に再度取付けます。
4.
ブラケット,L ③とブラケット,R ④をスペーサー ⑤と
スクリュー(M5x16mm) ⑥とナット ⑨とラバーワッシャー ⑩にて
メーターカバー (A) とヘッドランプアッパーカバー (C) に
取付けます。 (Fig 4)
5.
ヘッドランプアッパーカバー (C) の裏面のケガキに沿って
電動ドリルにて穴を開けます。(φ9.6mm) (Fig 3)
3.
締結トルク
スクリュー (M5x30mm) ⑧:3N・m
メーターバイザー ①をスクリュー(M5x20mm) ⑦と
スクリュー(M5x30mm) ⑧とナット ⑨とラバーワッシャー ⑩と
ナイロンワッシャー ⑪とワッシャー ⑫にて
ブラケット,L ③とブラケット,R ④とメーターカバー (A) に
取付けます。 (Fig 5)
6.
取扱い上の注意事項 掃除する際は、水でメーターバイザーをすすいで、チリや砂や泥を流し落としてください。
中性洗剤ときれいなウエスか柔らかいセーム皮にて洗浄し、多量の水ですすいでください。
洗剤は充分にすすぎ、 水気は拭わずに叩くようにして取ってください。
1.
アドバイス：
定期的にそれぞれのボルトの締結トルクを
確認してください。
