SVERO 7112A User manual

Snatch block -71
0,5 –5 t
Manual
SVERO LIFTING AB, Momarken 19, S-556 50 Jönköping, Sweden.
Phone: [phone],
www.svero.com, E-mail: inf[email protected]

2
SVERO Snatch block -71
Read this manual before using the snatch block. Incorrect use may cause danger!
Description
Svero snatch block can be hanged into a lifting eye, shackle
etc to support a load. It is also used for pulling loads. One side
of the snatch block has been designed with a lid with a pivot
which can be opened only after that the hook has been turned
sideways in 90°. Then a steel wire rope can easily be laid into
the snatch block. The lid is automatically locked by means of
a keyhole function. When the hook is in normal position the lid
is locked. The pulley has permanently greased slide bearings.
Svero snatch blocks are among others used in forestry and
agriculture. They are also used on breakdown lorries.
Suitable wire ropes are 114- or 133-threads steel wire ropes
with steel core. The wire rope must keep a safety factor of 8.
As model 7119A (5 tons) is rather heavy it is delivered with a lifting eye for easy handling. The eye
is not intended for carrying a load –only just the snatch block. Dimension sketch
Technical data
Model
7112A
7114A
7116A
7117A
7119A
WLL (Working Load Limit) tons
0,5
1
2
3
5
Measure A mm
285
357
420
485
685
Measure B mm
104
130
157
205
284
Measure C Ø mm
78
98
118
160
225
Measure D Ø mm
100
125
150
200
275
Measure E Ø mm
20
25
30
35
40
Measure F mm
49
56
64
71
89
Measure G mm
17
24
32
39
48
Measure H *mm
30
35
49
48
45
Measure O Ø mm
-
-
-
-
35
Measure R Ø mm
7
8
10
12
15
Weight kg
2,0
3,5
6,1
11,8
21,0
* NOTE! The safety latch reduces measure H by approx 7 mm for all sizes.
Safety instructions
•Check the function of the snatch block before use.
Check that the attachment (shackle etc) and its support have sufficient strength.
Never overload the snatch block.
No person under hanging load or within danger zone.

3
Handle the snatch block carefully.
The snatch block must not be used for lifting persons.
Never leave the snatch block with load unattended.
Inspections
At least yearly the snatch block should be checked. Inspect more often at frequent use. The pulley
bearings are permanently greased so the pulley must be easily rotating and must not be warped. The
flanges of the pulley must be undamaged. Check the lid and its locking function. Check the hook as
regards the opening gap (H), deformation, cracks or other damages and that the safety latch is
functioning. Oil the safety latch when needed.
Hook control
Check the hook opening (measure H) and also the measure G and compare with the table below.
Hook measures
* NOTE! The safety latch reduces measure H by approx 7 mm for all sizes.
In case the measure G is less than the Min-value the hook must be scrapped.
In case the measure H is bigger than the Max-value the hook must be scrapped.
Repairs
Damaged or scrapped parts must be replaced only with SVERO original spare parts. Order through your
dealer.
EC DECLARATION OF CONFORMITY
SVERO LIFTING AB, Momarken 19, S-556 50 Jönköping, Sweden,
declares that above SVERO Snatch block -71 has been manufactured in conformity with the
requirements of the EC Machinery Directive 2006/42/EC.
Model
7112A
7114A
7116A
7117A
7119A
WLL (Working Load Limit) tons
0,5
1
2
3
5
Measure G nominal size mm
17
24
32
39
48
Measure G Min mm
15,3
21,6
28,8
35,1
43,2
Measure H *mm
30
35
49
48
45
Measure H Max * mm
33
38,5
53,9
52,8
49,5

4

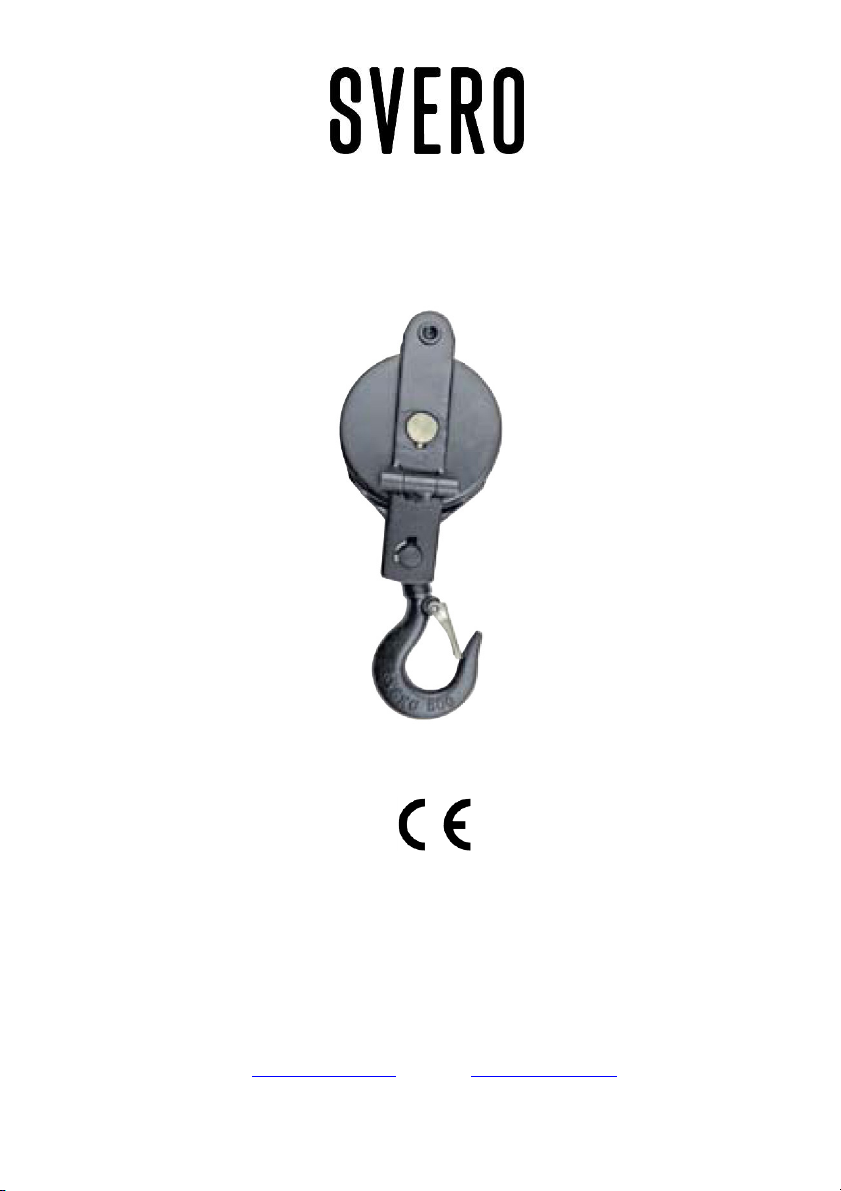

Kastblock -71
0,5 –5 t
Bruksanvisning
SVERO LIFTING AB, Momarken 19, S-556 50 Jönköping, Sweden.
Telefon: [phone],
www.svero.com, E-post: [e-mail]

5
SVERO Kastblock -71
Läs igenom denna bruksanvisning innan kastblocket tas i bruk. Felaktig hantering kan innebära fara!
Beskrivning
Svero kastblock kan hängas upp i en lyftögla, schackel e
dyl för att bära en last. Det används även för dragning av
laster. Kastblockets ena sida har ett lock med gångjärn
och är öppningsbart endast om lastkroken obelastad
vinklas 90° åt sidan. En stållina kan då enkelt läggas in i
kastblocket. Locket har automatisk låsning med
nyckelhålsfunktion. Med kroken i normalläge är locket
låst. Linskivan är glidlagrad.
Svero kastblock används bl a inom skogsbruk och
jordbruk samt bärgningsbilar.
Lämpliga linor är liktrådiga 114- eller 133-trådiga stål-
linor med stålkärna. Stållinan ska ha 8-faldig säkerhet
mot brott.
Eftersom modell 7119A (5-ton) är tung levereras den
med en ögla som ett hjälpmedel vid hanteringen. Öglan är inte avsedd för att bära någon last utan
endast själva kastblocket.
Tekniska data
Modell
7112A
7114A
7116A
7117A
7119A
Maxlast ton
0,5
1
2
3
5
Mått A mm
285
357
420
485
685
Mått B mm
104
130
157
205
284
Mått C Ø mm
78
98
118
160
225
Mått D Ø mm
100
125
150
200
275
Mått E Ø mm
20
25
30
35
40
Mått F mm
49
56
64
71
89
Mått G mm
17
24
32
39
48
Mått H *mm
30
35
49
48
45
Mått O Ø mm
-
-
-
-
35
Mått R Ø mm
7
8
10
12
15
Vikt kg
2,0
3,5
6,1
11,8
21,0
* OBS! Säkerhetsspärren minskar måttet H med ca 7 mm för samtliga storlekar.

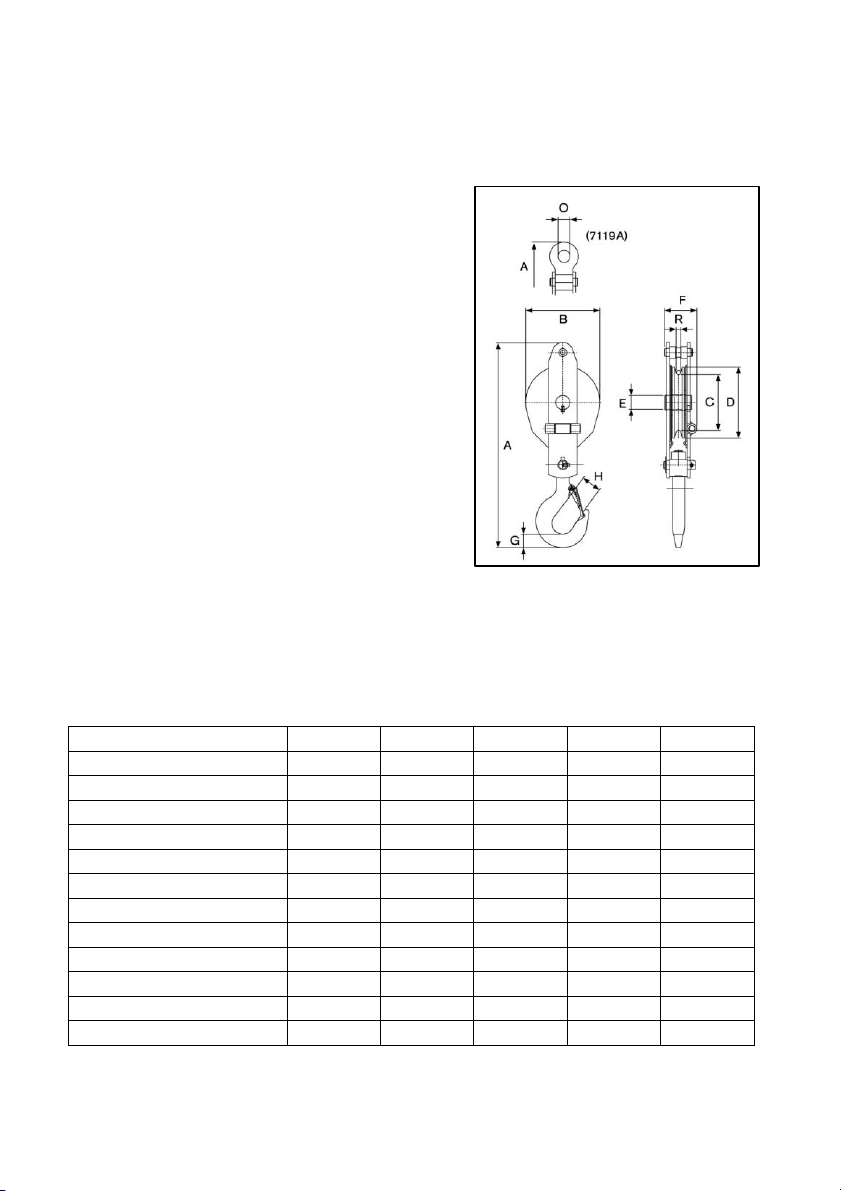

Måttskiss

6
Säkerhetsanvisningar
•Kontrollera kastblockets funktion före användning.
Kontrollera att infästningen (schackel e dyl) och dess konstruktion har tillräcklig bärighet.
•Belasta inte med mer än maxlasten.
Se till att ingen befinner sig under hängande last eller i farlig närhet!
•Hantera kastblocket varsamt.
Kastblocket får ej användas för personlyft eller persontransport.
Lämna inte en hängande last obevakad.
Regelbunden kontroll
Regelbunden kontroll utförs normalt årligen. Tätare vid behov (vid hög användningsfrekvens).
Linskivan är permanentsmord och ska glida lätt och inte skeva. Linskivans flänsar måste vara hela.
Kontrollera det öppningsbara lockets låsfunktion. Kontrollera lastkroken med avseende på
kroköppning, deformation, sprickor eller andra skador samt att krokspärren fungerar. Krokspärren
smörjs vid behov.
Krokkontroll
Mät krokens öppningsmått (H) och även krokens mått G och jämför med nedanstående tabell.
Krokmått
* OBS! Säkerhetsspärren minskar måttet H med ca 7 mm för samtliga storlekar.
Om måttet G är mindre än Min-värdet måste kroken kasseras.
Om måttet H är större än Max-värdet måste kroken kasseras.
Reparationer
Byt ut skadade delar endast mot SVERO original reservdelar. Beställ genom återförsäljaren.
Försäkran om överensstämmelse
SVERO LIFTING AB
Momarken 19, 556 50 Jönköping,
försäkrar härmed att SVERO Kastblock -71 enligt ovan är tillverkat i överensstämmelse med EG:s
maskindirektiv 2006/42/EG.
Modell
7112A
7114A
7116A
7117A
7119A
Maxlast ton
0,5
1
2
3
5
Mått G Nominellt mm
17
24
32
39
48
Mått G Min mm
15,3
21,6
28,8
35,1
43,2
Mått H *mm
30
35
49
48
45
Mått H Max * mm
33
38,5
53,9
52,8
49,5

7
Kasteblokk -71
0,5 –5 t
Bruksanvisning
SVERO LIFTING AB, Momarken 19, S-556 50 Jönköping, Sweden.
Tel: [phone],
www.svero.com, E-post: inf[email protected]

8
SVERO Kasteblokk -71
Les gjennom denne bruksanvisningen før kasteblokken tas i bruk. Feil bruk kan medføre fare!
Beskrivelse
Svero kasteblokk kan henges opp i et løfteøye, en sjakkel
eller lignende for å bære en last. Den brukes også til
trekking av last. Den ene siden av kasteblokken har et
lokk med hengsler som bare kan åpnes hvis lastekroken
uten last vinkles 90° til siden. Da kan en stålvaier enkelt
legges inn i kasteblokken. Lokket har automatisk låsing
med nøkkelhullsfunksjon. Når kroken er i normal
posisjon, er lokket låst. Vaierskiven har glidelager.
Svero kasteblokk brukes blant annet innenfor skogbruk
og jordbruk samt i bergningsbiler.
Egnede vaiere er liketrådete 114- eller 133-trådete
stålvaiere med stålkjerne. Stålvaieren skal ha
åttedobbel sikkerhet mot brudd.
Ettersom modell 7119A (5 tonn) er tung, leveres den
med et løfteøye som et hjelpemiddel ved håndtering. Løfteøyet er ikke beregnet på å bære last, men
bare selve kasteblokken.
Tekniske data
Modell
7112A
7114A
7116A
7117A
7119A
Makslast tonn
0,5
1
2
3
5
Mål A mm
285
357
420
485
685
Mål B mm
104
130
157
205
284
Mål C Ø mm
78
98
118
160
225
Mål D Ø mm
100
125
150
200
275
Mål E Ø mm
20
25
30
35
40
Mål F mm
49
56
64
71
89
Mål G mm
17
24
32
39
48
Mål H *mm
30
35
49
48
45
Mål O Ø mm
-
-
-
-
35
Mål R Ø mm
7
8
10
12
15
Vekt kg
2,0
3,5
6,1
11,8
21,0
* OBS! Sikkerhetssperren minsker målet H med ca. 7 mm for samtlige størrelser.
Målskisse

9
Sikkerhetsinstruksjoner
•Kontroller kasteblokkens funksjon før bruk.
Kontroller at festet (sjakkel eller lignende) og festets konstruksjon har tilstrekkelig bæreevne.
•Ikke belast med mer enn makslasten.
Sørg for at ingen personer befinner seg under hengende last eller i farlig nærhet.
•Håndter kasteblokken med varsomhet.
Kasteblokken skal ikke brukes til personløft eller persontransport.
Ikke la hengende last være uten tilsyn.
Regelmessig kontroll
Regelmessig kontroll utføres vanligvis én gang i året. Oftere ved behov (ved høy bruksfrekvens).
Vaierskiven er permanentsmurt og skal gli lett og ikke skjevt. Vaierskivens flenser må være hele.
Kontroller låsfunksjonen på lokket. Kontroller lastekroken med hensyn til krokåpning, deformasjon,
sprekker eller andre skader, og at kroksperren fungerer. Kroksperren smøres ved behov.
Krokkontroll
Mål krokens åpningsmål (H) og krokens mål G, og sammenlign med tabellen nedenfor.
Tabell over krokmål
* OBS! Sikkerhetssperren minsker målet H med ca. 7 mm for samtlige størrelser.
Hvis målet G er mindre enn minimumsverdien, må kroken kasseres. Hvis målet H er større enn
maksverdien, må kroken kassers.
Reparasjoner
Skadede deler må bare byttes ut med SVEROs originale reservedeler. Bestill gjennom forhandleren.
Samsvarserklæring
SVERO LIFTING AB
Momarken 19, SE-556 50 Jönköping
forsikrer herved at SVERO Kasteblokk -71 som nevnt ovenfor, er produsert i samsvar med EUs
maskindirektiv 2006/42/EF.
Modell
7112A
7114A
7116A
7117A
7119A
Makslast tonn
0,5
1
2
3
5
Mål G, nominelt mm
17
24
32
39
48
Mål G, min. mm
15,3
21,6
28,8
35,1
43,2
Mål H *mm
30
35
49
48
45
Mål H, maks. * mm
33
38,5
53,9
52,8
49,5

10
Avopylpyrä -71
0,5 –5 t
Käyttöohje
SVERO LIFTING AB, Momarken 19, S-556 50 Jönköping, Sweden.
Phone: [phone],
www.svero.com, Email: [e-mail]

11
SVERO-avopylpyrä -71
Lue tämä käyttöohje ennen kuin otat avopylpyrän käyttöön. Virheellinen käsittely voi aiheuttaa
vaaroja!
Kuvaus
Svero-avopylpyrää voidaan käyttää kuormien kuljettamiseen
ripustamalla se korvakkeeseen, sakkeliin tai vastaavaan.
Voidaan käyttää myös kuormien vetämiseen. Avopylpyrän
yhdellä puolella on kannellinen sarana, joka voidaan avata
vain, jos kuormittamatonta lastikoukkua kallistetaan 90
astetta sivulle. Tämän jälkeen avopylpyrään on helppo
pujottaa vaijeri. Kannessa on automaattinen
avaimenreikälukitus. Kun koukku on normaalitilassa, kansi
on lukittuna. Väkipyörä on liukulaakeroitu.
Svero-avopylpyrää käytetään esimerkiksi metsä- ja
maataloudessa, ja hälytysajoneuvoissa.
Tarvittavat kaapelit ovat poikkipunottuja 114 - tai 133-
säikeisiä vaijereita, joilla on terässydän. Vaijerilla on oltava
8-kertainen murtumissuojaus.
Koska malli 7119A (5 tonnin) on raskas, sen mukana toimitetaan silmukka, joka on apuna
käsittelyssä. Silmukkaa ei ole suunniteltu kantamaan kuormia, vaan ainoastaan avopylpyrää.
Tekniset tiedot
Malli
7112A
7114A
7116A
7117A
7119A
Hyötykuorma tonneina
0,5
1
2
3
5
Mitta A mm
285
357
420
485
685
Mitta B mm
104
130
157
205
284
Mitta C Ø mm
78
98
118
160
225
Mitta D Ø mm
100
125
150
200
275
Mitta E Ø mm
20
25
30
35
40
Mitta F mm
49
56
64
71
89
Mitta G mm
17
24
32
39
48
Mitta H * mm
30
35
49
48
45
Mitta O Ø mm
-
-
-
-
35
Mitta R Ø mm
7
8
10
12
15
Paino kg
2,0
3,5
6,1
11,8
21,0
* HUOM! Turvalukitus vähentää ulottuvuutta H noin 7 mm, kaikki koot.
Mittapiirros

12
Turvaohjeita
Tarkista avopylpyrä ennen käyttöä ja kokeile, että se toimii.
Varmista, että kiinnitys (sakkeli tms.) ja sen rakenne on tarpeeksi vahva kantamaan
kuorman.
Älä kuormita maksimikuormitusta enempää.
Varmista että kukaan ei oleskele riippuvan kuorman alla tai vaarallisen lähellä!
Käsittele avopylpyrää varovasti.
Avopylpyrää ei saa käyttää ihmisten nostamiseen tai kuljettamiseen.
Älä jätä riippuvaa kuormaa vartioimatta.
Säännöllinen tarkastus
Tarkastetaan säännöllisesti tavallisesti kerran vuodessa. Useammin tarpeen mukaan (jos tiiviissä
käytössä). Pylpyrä on kestovoideltu ja sen pitää liukua helposti eikä vääntyä. Pylpyrän laippojen on
oltava ehjiä. Tarkista avattavan kannen lukitus. Tarkista kuormakoukun avautuminen, vääntyminen,
halkeamat tai muut mahdolliset vauriot sekä koukun salpatoiminto. Koukun salpa voidellaan
tarvittaessa.
Koukun hallinta
Mittaa koukun avautumiskoko (H) ja myös koukun G-mitta ja vertaa sitä alla olevaan taulukkoon.
Taulukko koukkujen mitat
* HUOM! Turvalukitus vähentää ulottuvuutta H noin 7 mm, kaikki koot.
Jos G-mitta on pienempi kuin minimiarvo, on koukku hävitettävä. Jos G-mitta on suurempi kuin
maksimiarvo, on koukku hävitettävä.
Korjaukset
Vaihda vahingoittuneet osat ainoastaan SVEROn alkuperäisiin osiin. Tilaa osat jälleenmyyjältä.
Vaatimustenmukaisuusvakuutus
SVERO LIFTING AB
Momarken 19, 556 50 Jönköping
vakuuttaa täten, että SVERO-avopylpyrä -71, ks. edellä, on valmistettu EY:n konedirektiivin
2006/42/EY mukaisesti.
Malli
7112A
7114A
7116A
7117A
7119A
Hyötykuorma tonneina
0,5
1
2
3
5
Mitta G, nimellinen mm
17
24
32
39
48
Mitta G, minimi mm
15,3
21,6
28,8
35,1
43,2
Mitta H * mm
30
35
49
48
45
Mitat H Maks. * mm
33
38,5
53,9
52,8
49,5
