Bestimmungsgemäße Verwendung
Der Sensor meldet Bewegungen und Vibrationen und lässt sich so
programmieren, dass der Benutzer bei der Erkennung bestimmter
Bewegungen oder Vibrationen benachrichtigt wird (beispielsweise
beim Öffnen einer Tür oder beim Bewegen eines Gegenstands).
Über die verfügbare App werden von iOS und Android Geräten Push-
Benachrichtigungen verschickt. Die Daten werden über Bluetooth®
auf eine Entfernung von bis zu 30 m im Freifeld übertragen. Der
Sensor nutzt die BLE-Technologie (Bluetooth Low Energy).
Alle Events werden im integrierten Speicher des Sensors aufbewahrt.
Der Sensor ist IP44-geschützt und lässt sich daher im Freien und
auch bei Regen einsetzen. Der Sensor sollte aber dennoch nicht
in Wasser getaucht werden. Besondere Anweisungen in Bezug
auf die Gerätemontage sind zu befolgen. Diese stehen im Kapitel
„Montage“.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das
Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt
für andere Zwecke verwenden, als zuvor beschrieben, kann das
Produkt beschädigt werden. Außerdem kann eine unsachgemäße
Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand etc.
hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch
und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen
mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und
europäischen Anforderungen. Alle enthaltenen Firmennamen und
Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Aktuelle Bedienungsanleitungen:
1. Öffnen Sie die Internetseite www.conrad.com/downloads in einem
Browser oder scannen Sie den rechts abgebildeten QR-Code.
2. Wählen Sie den Dokumententyp und die Sprache
aus und geben Sie dann die entsprechende
Bestellnummer in das Suchfeld ein. Nach
dem Start des Suchvorgangs können Sie die
gefundenen Dokumente herunterladen.
Lieferumfang
• BLE Motion Tag
• Knopfzelle (CR2430)
• Silikon-Hülle
• Trageschlaufe
• Klettband (selbstklebend)
• Klettstreifen
• Bedienungsanleitung
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam
durch und beachten Sie insbesondere die
Sicherheitshinweise. Falls Sie die Sicherheitshinweise
und die Angaben zur sachgemäßen Handhabung in dieser
Bedienungsanleitung nicht befolgen, übernehmen wir für
dadurch resultierende Personen-/Sachschäden keine
Haftung. Außerdem erlischt in solchen Fällen die
Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern
und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen.
Dieses könnte für Kinder zu einem gefährlichen Spielzeug
werden.
• Schützen Sie das Produkt vor extremen Temperaturen,
direktem Sonnenlicht, starken Erschütterungen, brennbaren
Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung
aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen
Sie das Produkt außer Betrieb und schützen Sie es vor
unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht
mehr gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen
Umgebungsbedingungen gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße,
Schläge oder dem Fall aus bereits geringer Höhe wird es
beschädigt.
• Achten Sie beim Einlegen der Batterie auf die richtige Polung.
• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit
nicht verwenden, um Beschädigungen durch Auslaufen
zu vermeiden. Auslaufende oder beschädigte Batterien
können bei Hautkontakt Säureverätzungen hervorrufen.
Beim Umgang mit beschädigten Batterien sollten Sie daher
Schutzhandschuhe tragen.
• Bewahren Sie Batterien außerhalb der Reichweite von
Kindern auf. Lassen Sie Batterien nicht frei herumliegen,
da diese von Kindern oder Haustieren verschluckt werden
könnten.
• Nehmen Sie keine Batterien auseinander, schließen Sie sie
nicht kurz und werfen Sie sie nicht ins Feuer. Versuchen Sie
niemals, nicht auadbare Batterien aufzuladen. Es besteht
Explosionsgefahr!
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über
die Arbeitsweise, die Sicherheit oder den Anschluss des
Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten
ausschließlich von einem Fachmann bzw. einer Fachwerkstatt
durchführen.
• Sollten Sie noch Fragen haben, die in dieser
Bedienungsanleitung nicht beantwortet werden, wenden
Sie sich an unseren technischen Kundendienst oder an
andere Fachleute.

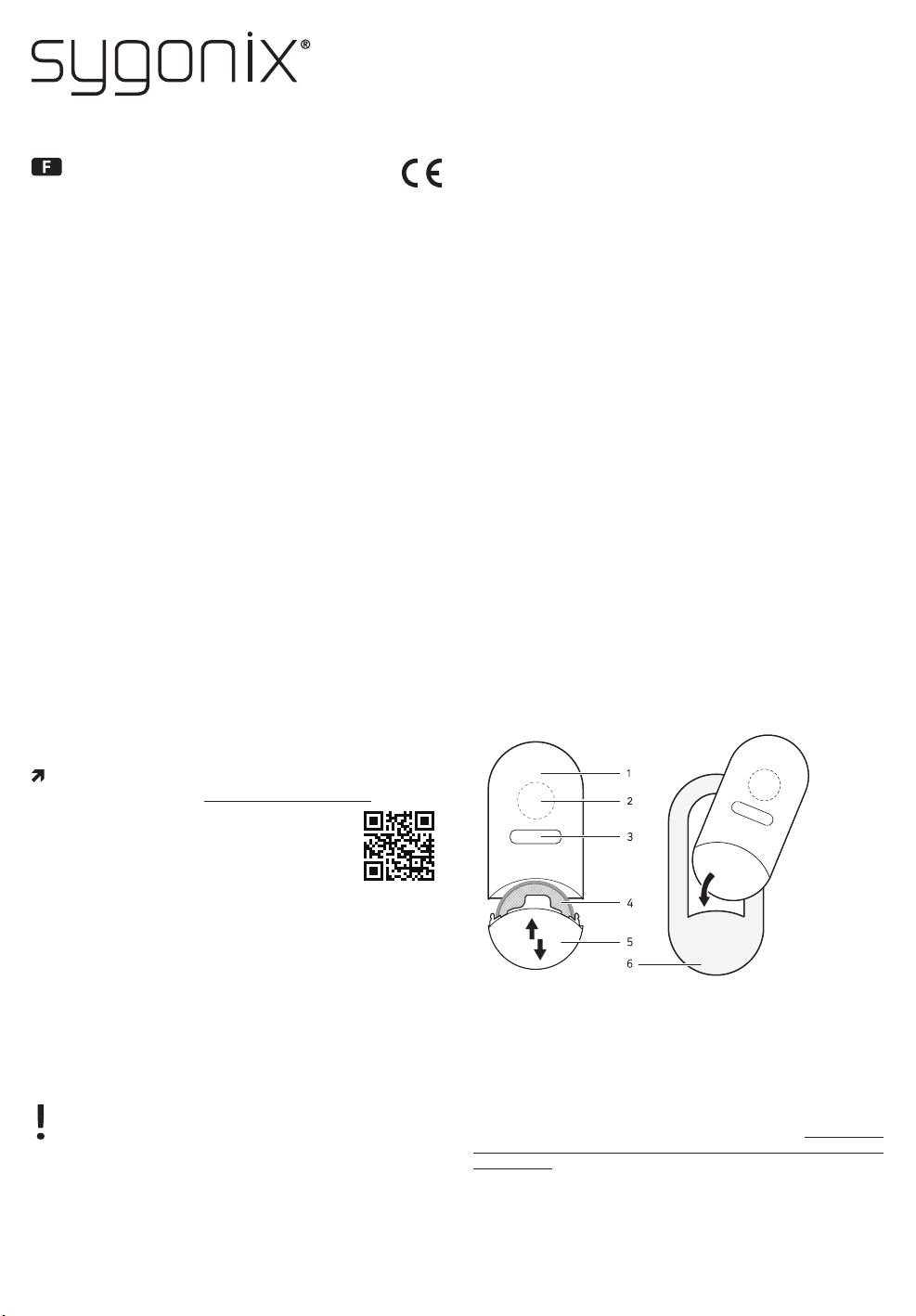

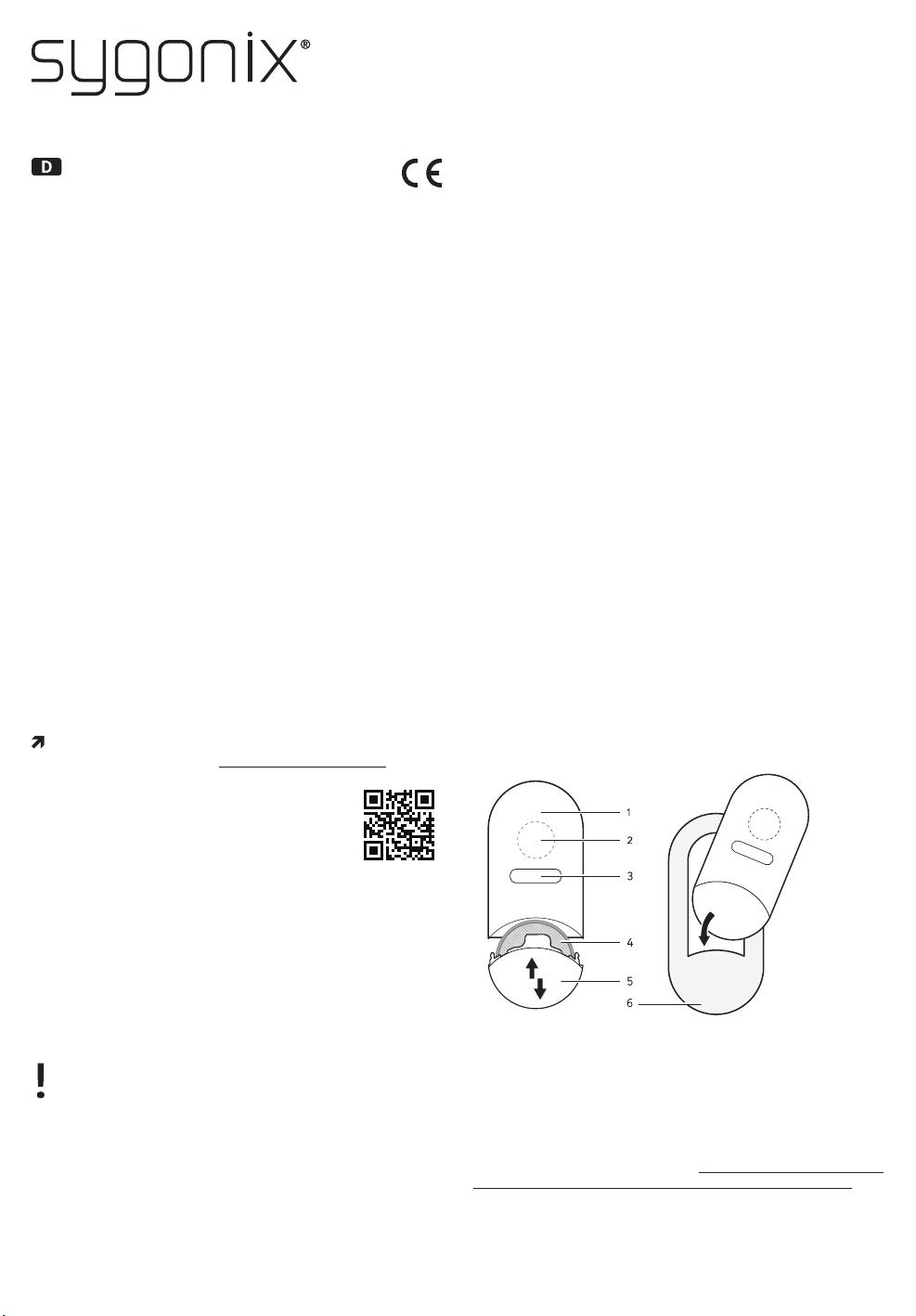

Bedienelemente
1 BLE Tag
2 Touch-Sensor
3 Anzeigelampen
4 Batterie
5 Abdeckung
6 Silikon-Hülle
Montage
Der Sensor ist nach IP44 geschützt. Er kann daher auch im Freien
und im Regen eingesetzt werden. Wichtig ist dabei, dass die
Abdeckung (5) nach der Montage immer nach unten zeigt.
a) Klettstreifen
• Fädeln Sie den Klettstreifen durch die Öffnungen in der Silikon-
Hülle (6) hindurch.
• Schieben Sie den Sensor mit der Abdeckung (5) voraus in die
Silikon-Hülle hinein. Siehe das Kapitel „Bedienelemente“.
Bedienungsanleitung
BLE Motion Tag
Best.-Nr. 1396768

b) Selbstklebender Klettstreifen
• Ziehen Sie die Schutzfolie von der einen Klettstreifenseite ab und
bringen Sie ihn an der Unterseite des Sensors an.
• Wiederholen Sie diese Schritte auf der anderen Hälfte. Befestigen
Sie diese dann an der gewünschten Halterung.
• Heften Sie die beiden Klettstreifenseiten zusammen, um den
Sensor zu xieren.
c) Schlüsselring
• Bringen Sie das Bändchen des Schlüsselrings an der Silikon-Hülle
und die andere Seite an Ihrem Schlüsselbund an.
• Schieben Sie den Sensor in die Silikon-Hülle hinein.
Inbetriebnahme
a) Batterie einsetzen
1. Schieben Sie die Abdeckung (5) ab.
2. Setzen Sie eine Knopfzelle (4) vom Typ CR2430 ein. Der
Pluspol (+) muss nach unten in das Batteriefach zeigen, wie in
der Abbildung im Kapitel „Bedienelemente“ zu sehen.
3. Bringen Sie die Abdeckung wieder an. Achten Sie darauf, dass
sie fest einrastet.
• In der App ist eine Batteriezustandsanzeige enthalten. Wenn diese
aueuchtet, muss die Batterie wie oben erläutert ausgewechselt
werden.
b) Mobilgerät vorbereiten
1. Laden Sie die Sygonix App „Sensor Tag“ vom Apple App Store
bzw. von Google Play herunter.
2. Aktivieren Sie Bluetooth.
3. Gestatten Sie der App die Nutzung des geräteeigenen
Lokalisierungsdienstes.
4. Starten Sie die Lokalisierungsfunktionen.
5. Aktivieren Sie Benachrichtigungen.
c) Koppelung
1. Öffnen Sie die App.
2. Drücken Sie die Taste, um ein neues Gerät zu registrieren.
3. Drücken Sie auf <ADD SENSOR > (Sensor hinzufügen).
4. Den Touch-Sensor (2) etwa 2 s lang gedrückt halten.
5. Sobald der Sensor vom mobilen Gerät erkannt wurde, vergeben
Sie einen Namen dafür und ergänzen Sie ein Bild, sofern dies
notwendig ist.
6. Die Kopplung ist damit abgeschlossen.
d) Funktionsweise
Um Batteriestrom einzusparen, schaltet der Sensor bei
Nichtgebrauch automatisch in einen Ruhemodus um.
• Nach dem Koppeln und Kongurieren des Geräts können Sie
es durch Drücken des Touch-Sensors (2) wieder aufwecken. Die
grüne Betriebsleuchte (3) leuchtet kurz auf.
Was das Erkennen und Einrichten von Ereignissen angeht, ist es äußerst
wichtig, die Anweisungen im Hilfemenü der App zu befolgen.
Falls der Sensor ein eingetragenes Ereignis feststellt, überträgt
das Gerät eine Mitteilung zu dem Ereignis an die Bluetooth Adresse
jedes eingetragenen Mobilgeräts. Ist ein Mobilgerät nicht mehr in
Reichweite (>30 m) oder ausgeschaltet, geht die Benachrichtigung
nicht bei dem Mobilgerät ein. Jedes Event wird jedoch im Sensor
gespeichert und lässt sich über die App abrufen, sobald das mobile
Gerät wieder in Reichweite ist.
Sensor-Firmware aktualisieren
Um für Kompatibilität zwischen App und Sensor zu sorgen,
sollten beide immer auf dem aktuellen Stand gehalten werden.
Nach der Installation eines App-Updates muss immer geprüft
werden, ob die Firmware des Sensors ebenfalls aktualisiert
werden muss. Firmware-Updates für den Sensor sind in der App
gesondert angegeben.
1. Die Batterie muss über genügend Ladung verfügen.
Ersetzen Sie sie durch eine Neue, bevor Sie das Firmware-Update
starten.
2. Öffnen Sie die App.
3. Drücken Sie > Tag wählen > drücken Sie .
4. Drücken Sie auf <Uploading Firmware >
5. Drücken Sie <START>. Die rote Firmware-Updateanzeige (3)
leuchtet auf, und das Firmware-Update beginnt.
6. Nach dem Update können Sie den Sensor wie gewohnt weiter
nutzen.
Bemerkung: Falls der Sensor nach dem Firmware-Upate nicht
korrekt funktioniert, nehmen Sie die Batterie heraus und setzen
Sie sie wieder ein.
Wartung und Reinigung
Keine aggressiven Reinigungsmittel, Reinigungsalkohol oder
andere chemische Lösungen verwenden, da diese Schäden am
Gehäuse sowie Fehlfunktionen hervorrufen können.
• Das Gerät nie in Wasser tauchen.
• Zum Reinigen des Geräts reicht ein trockenes, weiches und
sauberes Tuch aus. Nicht zu viel Druck auf das Gehäuse anwenden,
damit sich dort keine Kratzer bilden.
• Entnehmen Sie die Batterie, wenn Sie den Sensor längere Zeit
nicht verwenden.
Konformitätserklärung (DOC)
Hiermit erklären wir, Conrad Electronic SE, Klaus-Conrad-Straße 1,
D-92240 Hirschau, dass sich dieses Produkt in Übereinstimmung
mit den grundlegenden Anforderungen und den anderen relevanten
Vorschriften der Richtlinie 1999/5/EG bendet.
Die Konformitätserklärung zu diesem Produkt nden Sie unter
www.conrad.com.
Entsorgung
a) Produkt
Elektronische Geräte sind Wertstoffe und gehören nicht in
den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer
gemäß den geltenden gesetzlichen Bestimmungen.
Entnehmen Sie evtl. eingelegte Batterien und entsorgen
Sie diese getrennt vom Produkt.
b) Batterien
Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur
Rückgabe aller gebrauchten Batterien verpichtet; eine Entsorgung
über den Hausmüll ist untersagt.
Schadstoffhaltige Batterien sind mit dem
nebenstehenden Symbol gekennzeichnet, das auf das
Verbot der Entsorgung über den Hausmüll hinweist. Die
Bezeichnungen für das ausschlaggebende Schwermetall
sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die
Bezeichnung steht auf den Batterien z.B. unter dem links
abgebildeten Mülltonnen-Symbol)
Ihre verbrauchten Batterien können Sie unentgeltlich bei
den Sammelstellen Ihrer Gemeinde, unseren Filialen oder
überall dort abgeben, wo Batterien verkauft werden.
Sie erfüllen damit die gesetzlichen Verpichtungen und
leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Stromversorgung .................. 3 V, 1 x CR2430 Batterie
Bluetooth Version................. 4.0
Schutzklasse......................... IP44
Betriebssysteme ................... min. Android 4.4, min. iOS 8.1
Betriebsbedingungen........... +0°C bis +75 °C,
10 – 90 % rF (nicht kondensierend)
Lagerbedingungen ............... -10°C bis +85 °C,
10 – 90 % rF (nicht kondensierend)
Abmessungen (B x H x T) ..... 30 x 65 x 5 mm
Gewicht.................................. ca. 13 g (inkl. Batterie)
Impressum
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverlmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese
Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2016 by Conrad Electronic SE. V3_0316_02_JH

Intended use
The tag senses motions and vibrations and can be programmed
to alert the user when specic motions or vibrations are detected
(for example when a door is opened or an object is moved). Push
notications are provided on iOS and Android devices running the
available app. Data is transmitted via Bluetooth® up to a range of
30m in the open eld. The tag makes use of BLE (Bluetooth Low
Energy) technology.
All events are stored in the tag’s built-in memory.
The tag is IP44 protected and can thus be used outdoors, also
during rainy weather. However, do not immerse the tag in water.
Make sure to follow the “Mounting” chapter for specic instructions
on device mounting.
For safety and approval purposes (CE), you must not rebuild and/
or modify this product. If you use the product for purposes other
than those described above, the product may be damaged. In
addition, improper use can cause hazards such as short circuiting,
re etc. Read the instructions carefully and keep them. Make this
product available to third parties only together with its operating
instructions.
This product complies with the statutory national and European
requirements. All company names and product names are
trademarks of their respective owners. All rights reserved.
Up-to-date Operating Instructions:
1. Open www.conrad.com/downloads in a
browser or scan the displayed QR code.
2. Select document type and language and
enter the item number into the search
eld. After submitting the query you can
download displayed records.
Delivery content
• BLE motion tag
• Button cell (CR2430)
• Silicon case
• Keyring strap
• Fastener (self-adhesive)
• Strap
• Operating instructions
Safety instructions
Read the operating instructions carefully and especially
observe the safety information. If you do not follow the
safety instructions and information on proper handling in
this manual, we assume no liability for any resulting
personal injury or damage to property. Such cases will
invalidate the warranty/guarantee.
• The device is not a toy. Keep it out of the reach of children
and pets.
• Do not leave packaging material lying around carelessly.
These may become dangerous playing material for children.
• Protect the product from extreme temperatures, direct
sunlight, strong jolts, ammable gases, vapours and
solvents.
• Do not place the product under any mechanical stress.
• If it is no longer possible to operate the product safely, take
it out of operation and protect it from any accidental use.
Safe operation can no longer be guaranteed if the product:
- is visibly damaged,
- is no longer working properly,
- has been stored for extended periods in poor ambient
conditions or
- has been subjected to any serious transport-related
stresses.
• Please handle the product carefully. Impacts or a fall even
from a low height can damage the product.
• Correct polarity must be observed while inserting the
battery.
• The battery should be removed from the device if it is not
used for a long period of time to avoid damage through
leaking. Leaking or damaged batteries might cause acid
burns when in contact with skin, therefore use suitable
protective gloves to handle corrupted batteries.
• Batteries must be kept out of reach of children. Do not leave
batteries lying around, as there is risk, that children or pets
swallow them.
• Batteries must not be dismantled, short-circuited or thrown
into re. Never recharge non-rechargeable batteries. There
is a risk of explosion!
• Consult an expert when in doubt about operation, safety or
connection of the device.
• Maintenance, modications and repairs are to be performed
exclusively by an expert or at a qualied shop.
• If you have questions which remain unanswered by these
operating instructions, contact our technical support
service or other technical personnel.

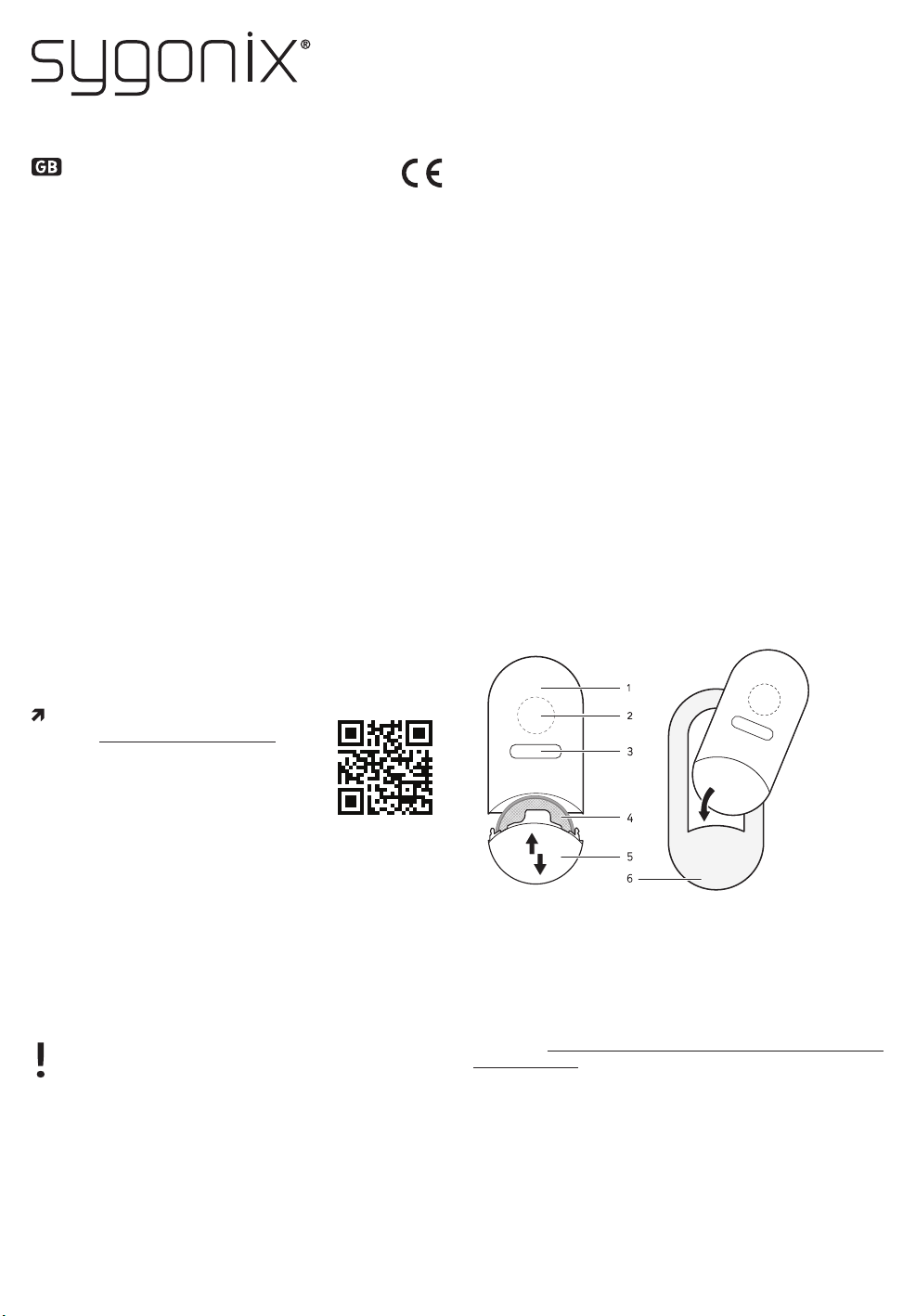

Operating elements
1 BLE tag
2 Touch sensor
3 Indicator lights
4 Battery
5 Cover
6 Silicon case
Mounting
The tag is IP44 protected, which means you can use it outdoors
and in rain. Important is that the cover (5) always points down
after mounting.
a) Strap
• Loop the strap through the slots in the silicon case (6).
• Slide the tag with the cover (5) ahead into the silicon case. See
chapter “Operating elements”.
b) Self-adhesive fastener
• Pull off the protective foil of one fastener half and afx it on the
back of the tag.
• Do the same for the other half but afx it to the chosen mounting
location instead.
• Join fastener halfs to afx tag.
Operating Instructions
BLE Motion Tag
Item No. 1396768

Legal notice
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g.
photocopy, microlming, or the capture in electronic data processing systems require the prior
written approval by the editor. Reprinting, also in part, is prohibited. This publication represent
the technical status at the time of printing.
© Copyright 2016 by Conrad Electronic SE. V3_0316_02_JH
c) Key ring
• Attach the string of the key ring to the silicon case and attach the
other end to your bunch of keys.
• Slide the tag into the silicon case.
Operation
a) Installing the battery
1. Slide the cover (5) down.
2. Slide a button cell battery (4) of type CR2430 with (+) pole
facing down into the compartment as shown in the diagram in
chapter “Operating elements”.
3. Mount the cover again. Make sure it locks.
• There is a low battery indicator in the app. When it shows, replace
the battery as described above.
b) Preparing your mobile device
1. Download the Sygonix app “Sensor Tag” from the Apple app
store or Google Play respectively.
2. Turn on Bluetooth.
3. Permit the app to use your mobile device‘s location services.
4. Turn on location services.
5. Turn on notications.
c) Pairing
1. Open the app.
2. Press the button to register a new device.
3. Press <ADD SENSOR >.
4. Touch and hold the touch sensor (2) for approx. 2 sec.
5. Once the tag is recognized by the mobile device, name it and
add a picture if needed.
6. The pairing is complete.
d) How it works
In order to preserve battery power, the tag automatically goes into
sleep mode when not in use.
• After having paired the tag with your mobile device and
congured it, wake it up by touching the touch sensor (2). The
green operation indicator light (3) lights up briey.
It is important that you follow the instructions given in the in-app
help menu in regards to the detection and setting up of events.
If the tag detects a registered event, it will push a notication for
this event to the Bluetooth address of every registered mobile
device. If a mobile device is out of range (>30 m) or turned off then
the notication will not be received on the mobile device. However,
every event is stored on the tag and can be retrieved through the
app when the mobile device is back in range.
Updating tag rmware
In order to ensure compatibility between app and tag, keep
both up-to-date at all times.
After installing an app update, always check if the tag rmware
needs to be updated as well. Tag rmware updates are
indicated in the app.
1. Make sure the battery has sufcient charge. Replace it by a
new one before the rmware update, if necessary.
2. Open the app.
3. Press > select tag > press .
4. Press <Uploading Firmware >
5. Press <START>. The red rmware update indicator light (3)
lights up and the rmware starts to update.
6. After updating you may use the tag again as usual.
Remark: In case the tag does not function properly after a
rmware update, remove and insert the battery again.
Maintenance and cleaning
Do not use any aggressive cleaning agents, rubbing alcohol or
other chemical solutions as they can cause damage to the
housing and malfunctioning.
• Never submerge the product in water.
• To clean the product, a dry, soft and clean cloth is sufcient. Do
not apply too much pressure to the housing to prevent scratching.
• Remove the battery if you do not use the tag for longer periods
of time.
Declaration of Conformity (DOC)
We, Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau,
hereby declare that this product conforms to the fundamental
requirements and the other relevant regulations of the directive
1999/5/EC.
The Declaration of Conformity for this product can be found at
www.conrad.com.
Disposal
a) Product
Electronic devices are recyclable waste and must not be
disposed of in the household waste.
At the end of its service life, dispose of the product
according to the relevant statutory regulations.
Remove any inserted batteries and dispose of them
separately from the product.
b) Batteries
You as the end user are required by law (Battery Ordinance) to
return all used batteries. Disposing of them in the household waste
is prohibited.
Contaminated batteries are labelled with this symbol to
indicate that disposal in the domestic waste is forbidden.
The designations for the heavy metals involved are: Cd =
Cadmium, Hg = Mercury, Pb = Lead (name on batteries,
e.g. below the trash icon on the left).
Used batteries can be returned to collection points in
your municipality, our stores or wherever batteries are
sold.
You thus full your statutory obligations and contribute
to the protection of the environment.
Technical data
Power supply ............................. 3 V, 1 x CR2430 battery
Bluetooth version ..................... 4.0
Protection rating ....................... IP44
Operating systems .................... min. Android 4.4, min. iOS 8.1
Operating conditions ................ +0°C to +75 °C,
10 – 90 % RH (non-condensing)
Storage conditions.................... -10 °C to +85 °C,
10 – 90% RH (non-condensing)
Dimensions (W x H x D)............. 30 x 65 x 5 mm
Weight........................................ approx. 13 g (incl. battery)

Utilisation prévue
Cet appareil détecte les mouvements et les vibrations, et peut être
programmé de manière à alerter l’utilisateur lorsqu’il détecte des
mouvements ou vibrations spéciques (par exemple l’ouverture
d’une porte ou le mouvement d’un objet donné). Les notications
peuvent ensuite être transmises à un appareil iOS ou Android sur
lequel l’application correspondante aura été installée au préalable.
La transmission des données s’effectue par Bluetooth® jusqu’à une
distance de 30 m sans obstacle. Cet appareil utilise la technologie
BLE (Bluetooth Low Energy, "Bluetooth à basse consommation
d’énergie").
Tous les événements sont sauvegardés dans la mémoire interne.
Ce détecteur appartient à la classe de protection IP44 et
peut donc être utilisé en extérieur, même par temps pluvieux.
Néanmoins, ne mettez pas le détecteur dans l’eau. Veillez à suivre
scrupuleusement les instructions spéciques de montage du
chapitre «Construction».
Pour des raisons de sécurité et d’homologation (CE), toute
transformation et/ou modication du produit est interdite. Si vous
utilisez le produit à d’autres ns que celles décrites précédemment,
cela risque d’endommager le produit. Par ailleurs, une utilisation
incorrecte peut être source de dangers tels que court-circuit,
incendie. Lisez attentivement le mode d’emploi et conservez le.
Ne transmettez le produit à des tiers qu’accompagné de son mode
d’emploi.
Le produit est conforme aux exigences des directives européennes
et nationales en vigueur. Tous les noms d’entreprises et appellations
de produits contenus dans ce mode d’emploi sont des marques
déposées des propriétaires correspondants. Tous droits réservés.
Mode d’emploi actualisé :
1. Ouvrez la page Internet www.conrad.com/downloads dans votre
navigateur ou scannez le code QR indiqué à droite.
2. Sélectionnez le type de document et la langue puis
saisissez le numéro de commande correspondant
dans le champ de recherche. Une fois la recherche
commencée, vous pouvez télécharger les
documents trouvés.
Contenu d’emballage
• Détecteur de mouvement BLE
• Pile bouton (type CR2430)
• Boîtier en silicone
• Dragonne
• Bande autoagrippante (auto-adhésive)
• Bande autoagrippante
• Mode d’emploi
Consignes de sécurité
Lisez le mode d’emploi avec attention en étant
particulièrement attentif aux consignes de sécurité. En cas
de non-respect des consignes de sécurité et des
informations données dans le présent mode d’emploi pour
une utilisation correcte de l’appareil, nous déclinons toute
responsabilité en cas de dommage personnel ou matériel
consécutif. En outre, la responsabilité/garantie sera alors
annulée.
• Ce produit n’est pas un jouet. Gardez-le hors de portée des
enfants et des animaux domestiques.
• Ne laissez pas traîner le matériel d’emballage. Cela pourrait
devenir un jouet pour enfants très dangereux.
• Gardez le produit à l’abri de températures extrêmes, de la
lumière du soleil directe, de secousses intenses, de gaz
inammables, de vapeurs et de solvants.
• N’exposez pas le produit à des contraintes mécaniques.
• Si une utilisation en toute sécurité n’est plus possible,
cessez d’utiliser le produit et protégez-le d’une utilisation
accidentelle. Une utilisation en toute sécurité n’est plus
garantie si le produit :
- présente des traces de dommages visibles,
- le produit ne fonctionne plus comme il devrait,
- a été stocké pour une période prolongée dans des
conditions défavorables ou bien
- a été transporté dans des conditions très rudes.
• Maniez le produit avec précaution. Les impacts et les chutes
(même d’une petite hauteur) peuvent l’endommager.
• Respecter la polarité lors de l’insertion de la pile.
• Retirer la pile de l’appareil s’il n’est pas utilisé pendant
longtemps an d’éviter les dégâts causés par des fuites.
Des piles qui fuient ou qui sont endommagées peuvent
provoquer des brûlures acides lors du contact avec la
peau ; l’utilisation de gants protecteurs appropriés est
par conséquent recommandée pour manipuler les piles
corrompues.
• Garder les piles hors de portée des enfants. Ne pas laisser
traîner de piles car des enfants ou des animaux pourraient
les avaler.
• Les piles ne doivent pas être démontées, court-circuitées
ou jetées au feu. Ne jamais recharger des piles non
rechargeables. Il existe un risque d’explosion !
• Adressez-vous à un technicien spécialisé si vous avez des
doutes concernant le mode de fonctionnement, la sécurité
ou le raccordement de l’appareil.
• Tout entretien, ajustement ou réparation ne doit être
effectué que par un spécialiste ou un atelier spécialisé.
• Si vous avez encore des questions auxquelles ce mode
d’emploi n’a pas su répondre, nous vous prions de vous
adresser à notre service technique ou à un expert.
Eléments de fonctionnement
1 Détecteur de mouvement
BLE
2 Capteur tactile
3 Témoins lumineux
4 Pile
5 Couvercle
6 Boîtier en silicone
Construction
Le détecteur appartient à la classe de protection IP44, vous pouvez
donc l’utiliser en extérieur même par temps pluvieux. L’important
est que le couvercle (5) soit toujours dirigé vers le bas après
le montage.
a) Bande autoagrippante
• Faites passer la bande autoagrippante par les fentes du boîtier
en silicone (6).
• Emboîtez le détecteur dans le boîtier en silicone, avec le couvercle
(5) en premier. Voir chapitre «Eléments de fonctionnement».
Mode d’emploi
Détecteur de mouvement BLE
Nº de commande 1396768

b) Bande autoagrippante (auto-adhésive)
• Enlevez le lm de protection de la bande autoagrippante puis
appliquez celle-ci au dos du détecteur.
• Faites de même pour l’autre moitié, que vous appliquerez sur
l’emplacement de montage choisi.
• Puis montez le détecteur sur l’emplacement en joignant les deux
moitiés.
c) Dragonne
• Attachez le cordon de la dragonne au boîtier en silicone, puis
attachez l’autre extrémité à votre trousseau de clés.
• Emboîtez le détecteur dans le boîtier en silicone.
Mise en service
a) Installation de la pile
1. Ouvrez le couvercle (5) en le faisant coulisser vers le bas.
2. Insérez une pile bouton (4) de type CR 2430 dans le
compartiment avec le signe (+) vers le bas, voir illustration au
chapitre «Eléments de fonctionnement».
3. Remettez le couvercle en place, en veillant à le verrouiller
correctement.
• L’application comporte un indicateur de pile épuisée. Quand cet
indicateur apparaît, changez la pile (voir ci-dessus).
b) Préparation de l’appareil mobile
1. Téléchargez l’application Sygonix « Sensor Tag » à partir du
site de la boutique en ligne Apple app store ou depuis Google
Play.
2. Activez la fonction Bluetooth.
3. Autorisez l’application à localiser l’emplacement de votre
appareil mobile.
4. Activez la localisation d’emplacement.
5. Activez les notications.
c) Appairage
1. Ouvrez l’application.
2. Appuyez sur pour enregistrer un nouvel appareil.
3. Appuyez sur <ADD SENSOR > (ajouter capteur).
4. Appuyez sur le capteur tactile (2) pendant environ 2 secondes.
5. Une fois le détecteur reconnu par l’appareil mobile,
donnez-lui un nom et associez-le à une image si nécessaire.
6. L’appairage est terminé.
d) Mode de fonctionnement
An d’économiser la pile, le détecteur se met automatiquement en
mode veille lorsqu’il n’est pas utilisé.
• Une fois le détecteur appairé avec votre appareil mobile et la
conguration effectuée, il vous suft d’appuyer sur le capteur
tactile (2) pour activer le détecteur. Le témoin lumineux
vert (3) s’allume brièvement.
Il est important de suivre les instructions du menu d’aide de
l’application concernant la détection et la conguration des
événements.
Si le détecteur détecte un événement enregistré, il envoie une
notication de cet événement à l’adresse Bluetooth de tous les
appareils mobiles enregistrés. Si un des appareils mobiles est hors
de portée (>30 m) ou éteint à ce moment-là, il ne peut pas recevoir
la notication. Néanmoins, tous les événements sont sauvegardés
dans le détecteur et peuvent être retrouvés via l’application lorsque
l’appareil mobile en question est de nouveau dans le champ de
portée.
Mise à jour du micrologiciel du détecteur
An d’assurer la compatibilité entre l’application et le
détecteur, veillez à les maintenir à jour.
Après avoir installé une mise à jour de l’application, vériez
toujours si le micrologiciel du détecteur a également besoin
d’être mis à jour. Les mises à jour du micrologiciel sont
indiquées dans l’application.
1. Assurez-vous que la pile est sufsamment chargée. Si
nécessaire, changez la pile avant de procéder à la mise à jour
du micrologiciel.
2. Ouvrez l’application.
3. Appuyez sur > sélectionner le détecteur > appuyez sur .
4. Appuyez sur <Uploading Firmware > (télécharger
micrologiciel).
5. Appuyez sur <START>. Le témoin rouge de mise à jour (3)
s’allume, et la mise à jour du micrologiciel commence.
6. Une fois la mise à jour terminée, vous pouvez de nouveau
utiliser le détecteur normalement.
Remarque : si le détecteur ne fonctionne pas normalement
après une mise à jour du micrologiciel, enlevez la pile puis
remettez-la.
Entretien et nettoyage
N’utilisez pas de produits de nettoyage abrasifs, d’alcool à
frictionner ou autre produit chimique : ceux-ci risqueraient
d’abîmer le boîtier et de causer des dysfonctionnements.
• Ne mettez en aucun cas le produit dans l’eau.
• Un chiffon mou, sec et propre suft pour nettoyer l’appareil.
Évitez d’appuyer trop fort sur le boîtier an d’éviter de le rayer.
• Enlevez la pile si vous avez l’attention de laisser le détecteur
inutilisé pendant longtemps.
Déclaration de conformité (DOC)
Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau,
Allemagne, déclare que l’appareil est en conformité avec les
exigences fondamentales et les autres prescriptions pertinentes de
la directive 1999/5/CE.
La déclaration de conformité (DOC) de cet appareil peut être
consultée sur le site www.conrad.com.
Elimination des déchets
a) Produit
Les appareils électroniques sont des matériaux
recyclables et ne doivent pas être éliminés avec les
ordures ménagères.
En n de vie, éliminez l’appareil conformément aux
dispositions légales en vigueur.
Retirez les piles insérées et éliminez-les séparément du produit.
b) Piles
Le consommateur nal est légalement tenu (ordonnance relative
à l´élimination des piles usagées) de rapporter toutes les piles
usagées, il est interdit de les jeter dans les ordures ménagères.
Les piles qui contiennent des substances toxiques sont
caractérisées par les symboles ci-contre qui indiquent
l’interdiction de les jeter dans les ordures ménagères.
Les désignations pour le métal lourd prépondérant sont
: Cd = cadmium, Hg = mercure, Pb = plomb (la désignation
se trouve sur les piles, par ex. sous le symbole de la
poubelle illustré à gauche).
Vous pouvez rapporter gratuitement vos piles usagées
aux centres de récupération de votre commune, à nos
succursales ou à tous les points de vente de piles.
Vous respectez ainsi les ordonnances légales et contribuez à la
protection de l’environnement.
Caractéristiques techniques
Alimentation.............................. 1 pile bouton CR2430 de 3V
Version Bluetooth ..................... 4.0
Classe de protection................. IP44
Systèmes d’exploitation........... min. Android 4.4, min. iOS 8.1
Conditions de service................ de +0°C à +75 °C,
10 – 90 % HR (sans condensation)
Conditions de stockage............ de -10 °C à +85 °C,
10 – 90% HR (sans condensation)
Dimensions (L x H x P).............. 30 x 65 x 5 mm
Poids .......................................... env. 13 g (pile y comprise)
Informations légales
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex.
photocopie, microlm, saisie dans des installations de traitement de données) nécessite une
autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication
correspond au niveau technique du moment de la mise sous presse.
© Copyright 2016 by Conrad Electronic SE. V3_0316_02_JH

Bedoeld gebruik
De tag registreert bewegingen en vibraties en kan worden
geprogrammeerd om de gebruiker te alarmeren als bepaalde
bewegingen of vibraties worden vastgesteld (bijvoorbeeld als
een deur wordt geopend of als een voorwerp werd bewogen).
Pushmeldingen worden verstuurd naar iOS en Android apparaten
die de beschikbare app geïnstalleerd hebben. Data wordt
doorgestuurd via Bluetooth® met een maximale afstand van 30m
zonder obstakels. De tag maakt gebruik van BLE (Bluetooth Low
Energy) technologie.
Alle gebeurtenissen worden opgeslagen op het ingebouwde
geheugen van de tag.
De tag voldoet aan beschermingsklasse IP44 en kan buitenshuis
worden gebruikt, ook tijdens regenachtig weer. Maar u mag de tag
niet onderdompelen in water. Neem de specieke instructies in
hoofdstuk “Montage” in acht.
In verband met veiligheid en normering (CE) zijn geen
aanpassingen en/of wijzigingen aan dit product toegestaan. Indien
het product voor andere doeleinden wordt gebruikt dan hiervoor
beschreven, kan het product worden beschadigd. Bovendien
kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met
als gevolg bijvoorbeeld kortsluiting, brand enzovoort. Lees de
gebruiksaanwijzing volledig door en gooi hem niet weg. Het
product mag alleen samen met de gebruiksaanwijzing aan derden
ter beschikking worden gesteld.
Het product voldoet aan de nationale en Europese wettelijke
voorschriften. Alle vermelde bedrijfs- en productnamen zijn
handelsmerken van de respectievelijke eigenaren. Alle rechten
voorbehouden.
Geactualiseerde gebruiksinstructies:
1. Open www.conrad.com/downloads in een browser
of scan de afgebeelde QR-code.
2. Kies het documententype en de taal en vul het
productnummer in het zoekveld in. Nadat u
de zoekopdracht heeft uitgevoerd, kunt u de
weergegeven documenten downloaden.
Leveringsomvang
• BLE motion tag
• Knoopcel (CR2430)
• Silicone hoes
• Draaglus
• Klittenband (zelfklevend)
• Klittenbandstrook
• Gebruiksaanwijzing
Veiligheidsinstructies
Lees de gebruiksaanwijzing zorgvuldig door en let vooral
op de veiligheidsinstructies. Indien de veiligheids-
instructies en de aanwijzingen voor een juiste bediening
in deze gebruiksaanwijzing niet worden opgevolgd,
kunnen wij niet aansprakelijk worden gesteld voor de
daardoor ontstane schade aan apparatuur of persoonlijk
letsel. Bovendien vervalt in dergelijke gevallen de
garantie.
• Het apparaat is geen speelgoed. Houd het buiten bereik van
kinderen en huisdieren.
• Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit
kan gevaarlijk materiaal worden voor spelende kinderen.
• Bescherm het product tegen extreme temperaturen, direct
zonlicht, sterke schokken, ontvlambare gassen, dampen en
oplosmiddelen.
• Zet het product niet onder mechanische druk.
• Als het niet langer mogelijk is het apparaat veilig te
bedienen, stel het dan buiten bedrijf en zorg ervoor dat
niemand het per ongeluk kan gebruiken. Veilige bediening
kan niet langer worden gegarandeerd wanneer het product:
- zichtbaar is beschadigd,
- niet langer op juiste wijze werkt,
- tijdens lange periode is opgeslagen onder slechte
omstandigheden, of
- onderhevig is geweest aan ernstige vervoergerelateerde
druk.
• Behandel het apparaat met zorg. Schokken of zelfs een val
van een beperkte hoogte kan het product beschadigen.
• Let op de juiste polariteit bij het plaatsen van de batterij.
• De batterij dient uit het apparaat te worden verwijderd
wanneer het gedurende langere tijd niet wordt gebruikt
om beschadiging door lekkage te voorkomen. Lekkende of
beschadigde batterijen kunnen chemische brandwonden
bij contact met de huid veroorzaken. Gebruik daarom
veiligheidshandschoenen om beschadigde batterijen aan
te pakken.
• Batterijen moeten uit de buurt van kinderen worden
gehouden. Laat batterijen niet rondslingeren omdat het
gevaar bestaat dat kinderen of huisdieren ze inslikken.
• Batterijen mogen niet worden ontmanteld, kortgesloten of
verbrand. Probeer nooit gewone batterijen te herladen. Er
bestaat dan explosiegevaar!
• Raadpleeg een expert wanneer u twijfelt over het juiste
gebruik, de veiligheid of het aansluiten van het apparaat.
• Onderhoud, aanpassingen en reparaties mogen alleen
uitgevoerd worden door een expert of in een daartoe
bevoegde winkel.
• Alsunogvragenhebtdienietdoordezegebruiksaanwijzingen
zijn beantwoord, neem dan contact op met onze technische
dienst of ander technisch personeel.
Bedieningselementen
1 BLE tag
2 Touch sensor
3 Indicatielampjes
4 Batterij
5 Afdekking
6 Silicone hoes
Montage
De tag is conform beschermingsklasse IP44, wat betekent dat u het
buitenshuis en in de regen kunt gebruiken. Het is belangrijk dat
de afdekking (5) altijd naar beneden wijst na de montage.
a) Klittenbandstrook
• Steek de klittenbandstrook door de sleuven van de silicone hoes (6).
• Schuif de tag met de afdekking (5) naar voren in de silicone hoes.
Zie hoofdstuk “Bedieningselementen”.
Gebruiksaanwijzing
BLE motion tag
Bestelnr. 1396768

b) Zelfklevende klittenband
• Verwijder de beschermende folie voor de helft van één
klittenband en bevestig het aan de achterkant van de tag.
• Doe hetzelfde met de andere helft maar bevestig deze aan de
montageplek.
• Breng de helften bij elkaar om de tag te bevestigen.
c) Sleutelring
• Bevestig het koord van de sleutelring aan de silicone hoes en
bevestig het andere uiteinde aan uw sleutelbos.
• Schuif de tag in de silicone hoes.
Ingebruikname
a) De batterij installeren
1. Schuif de afdekking (5) naar beneden.
2. Schuif de knoopcel (4) van het type CR2430 met de (+) pool
naar beneden in het batterijvak zoals weergegeven in de
afbeelding in hoofdstuk “Bedieningselementen”.
3. Bevestig de afdekking weer. Zorg ervoor dat het vast klikt.
• De app bezit een indicator voor de batterij. Als het symbool
verschijnt, dient u de batterij, zoals hierboven beschreven, te
vervangen.
b) Uw mobiel toestel voorbereiden
1. Download de Sygonix app “Sensor Tag” in de Apple app store
of Google Play.
2. Schakel Bluetooth in.
3. Sta de app toe, gebruik te maken van de locatieservice van uw
mobiel toestel.
4. Schakel de locatieservice in.
5. Schakel de mededelingen in.
c) Verbinden
1. Open de app.
2. Druk op de knop om het nieuwe apparaat te registreren.
3. Druk op <ADD SENSOR > (sensor toevoegen).
4. Raak de touch-sensor (2) aan en houd hem gedurende
ongeveer 2 sec. vast.
5. Zodra de tag wordt herkend door het mobiel toestel, kunt u
het een naam geven en indien nodig een foto toevoegen.
6. De verbinding is nu compleet.
d) Hoe het werkt
Om de batterij te besparen, gaat de tag automatisch in standby
modus als hij niet in gebruik is.
• Nadat u de tag heeft gekoppeld met uw mobiel toestel en hem
heeft gecongureerd, kunt u hem activeren door de touch sensor
(2) aan te raken. Het groene indicatielampje (3) gaat eventjes
aan.
Het is belangrijk dat u de instructies in acht neemt die in het help-
menu van de app staan met betrekking tot het zoeken en het
instellen van gebeurtenissen.
Als de tag een geregistreerde gebeurtenis vast stelt, stuurt hij een
pushmelding voor deze gebeurtenis naar het Bluetooth adres van
ieder geregistreerd mobiel toestel. Als het mobiel toestel buiten
bereik is (>30 m) of is uitgeschakeld, zal de melding niet worden
ontvangen door het mobiel toestel. Maar iedere gebeurtenis wordt
opgeslagen en kan met behulp van de app worden opgeroepen als
het mobiel toestel weer binnen bereik is.
De rmware van de tag updaten
Om de compatibiliteit tussen app en tag te waarborgen, dient
u beide te allen tijde up to date te houden.
Nadat u een app-update heeft geïnstalleerd, dient u altijd te
controlleren of de rmware van de tag eveneens geüpdate
moet worden. Updates voor de tag-rmware worden vermeld
in de app.
1. Zorg ervoor dat de batterij voldoende vermogen heeft.
Vervang hem voor de rmware-update, mocht dit nodig zijn.
2. Open de app.
3. Druk op > selecteer tag > druk .
4. Druk <Uploading Firmware > (rmware uploaden)
5. Druk <START>. Het rode rmware update-indicatorlampje (3)
brandt en de rmware begint met de update.
6. Na de update kunt u de tag zoals u het gewend bent
gebruiken.
Opmerking: Indien de tag niet goed werkt na een update van
de rmware, dient u de batterij te verwijderen en vervolgens
weer opnieuw te plaatsen.
Onderhoud en reiniging
Gebruik geen agressieve reinigingsmiddelen, alcohol of andere
chemische oplosmiddelen aangezien deze de behuizing kan
beschadigen en storingen kan veroorzaken.
• Dompel het product nooit in water.
• Neem een droge, zachte en schone doek om het product te
reinigen. Oefen niet te veel kracht uit op de behuizing om krassen
te voorkomen.
• Haal de batterij uit de tag als u deze gedurende een langere
periode niet zult gebruiken.
Verklaring van Conformiteit (DOC)
Hierbij verklaren wij, Conrad Electronic SE, Klaus-Conrad-Straße 1,
D-92240 Hirschau, dat dit product in overeenstemming is met de
algemene eisen en andere relevante voorschriften van de richtlijn
1999/5/EG.
De bij dit product behorende verklaring van conformiteit kunt u
vinden op www.conrad.com.
Verwijdering
a) Product
Elektronische apparaten zijn recyclebare stoffen en horen
niet bij het huisvuil.
Als het product niet meer werkt, moet u het volgens de
geldende wettelijke bepalingen voor afvalverwerking
inleveren.
Verwijder de geplaatste batterijen en gooi deze afzonderlijk van
het product weg.
b) Batterijen
U bent als eindverbruiker volgens de KCA-voorschriften wettelijk
verplicht alle lege batterijen en in te leveren; verwijdering via het
huisvuil is niet toegestaan.
Batterijen die schadelijke stoffen bevatten, zijn
gemarkeerd met nevenstaand symbool. Deze mogen
niet via het huisvuil worden afgevoerd. De aanduidingen
voor irriterend werkende, zware metalen zijn: Cd =
cadmium, Hg = kwik, Pb = lood (de aanduiding staat op
de batterijen, bijv. onder de links afgebeelde
vuilnisbaksymbool).
U kunt verbruikte batterijen gratis bij de verzamelpunten
van uw gemeente, onze lialen of overal waar batterijen
worden verkocht, afgeven.
Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de
bescherming van het milieu.
Technische gegevens
Stroomvoorziening ................... 3 V, 1 x CR2430 batterij
Bluetooth variant...................... 4.0
Beschermingsklasse................. IP44
Besturingssysteem ................... minstens Android 4.4,
minstens iOS 8.1
Bedrijfscondities ....................... +0°C tot +75 °C,
10 – 90 % relatieve vochtigheid
(niet condenserend)
Opslagcondities ........................ -10 °C tot +85 °C,
10 – 90% relatieve vochtigheid (niet
condenserend)
Afmetingen (B x H x D).............. 30 x 65 x 5 mm
Gewicht...................................... ca. 13 g (incl. batterij)
Colofon
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld
fotokopie, microverlming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen
de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie
voldoet aan de technische stand bij het in druk bezorgen.
© Copyright 2016 by Conrad Electronic SE. V3_0316_02_JH
