T&S BR5PR2500 User manual

P/N: 098-013850-45 Rev.3
Date: 01-15-16
Drawn: TEH
Checked: DMH 02-09-16
Approved: JHB 02-23-16
Installation and
Installation and
Maintenance
Maintenance
Instructions
Instructions
Limited One Year Warranty
Equip warrants the original purchaser (other than
for purposes of resale) that such product is free from
defects in material and workmanship for a period
of one (1) year from the date of purchase. During
this warranty period, if the product is found to be
defective, equip shall, at its option, repair and/or
replace it. To obtain warranty service, products
must be returned to:
Equip Foodservice Accessories
Attn: Warranty Repair Department
P.O. Box 1088, 2 Saddleback Cove
Travelers Rest, SC 29690
Shipping, freight, insurance, and other
transportation charges of the product to equip and
the return of repaired or replaced product to the
purchaser are the responsibility of the purchaser.
Repair and/or replacement shall be made within
a reasonable time after receipt by Equip of the
returned product. This warranty does not cover
items which have received secondary finishing or
have been altered or modified after purchase, or
for defects caused by physical abuse to or misuse of
the product, or shipment of the products.
Any express warranty not provided herein, and
any remedy for Breach of Contract which might
arise, is hereby excluded and disclaimed. Any
implied warranties of merchantability or fitness
for a particular purpose are limited to one year in
duration. Under no circumstances shall Equip be
liable for loss of use or any special consequential
costs, expenses or damages.
Some states do not allow limitations on how
long an implied warranty lasts or the exclusion
or limitation of incidental or consequential
damages, so the above limitations or exclusions
may not apply to you. Specific rights under this
warranty and other rights vary from state to state.
Attention California Residents:
“WARNING: This product contains chemicals
known to the State of California to cause cancer,
and birth defects or other reproductive harm.”
EQUIP
SINGLE HOLE
DECK-MOUNT
FAUCETS AND
PRE-RINSE UNITS
Español:
Instrucciones de instalación y mantenimiento
Français:
Instructions pour l’installation et la maintenance
Deutsch:
Installations- und Wartungsanleitungen
中文:
安装与维护说明

2

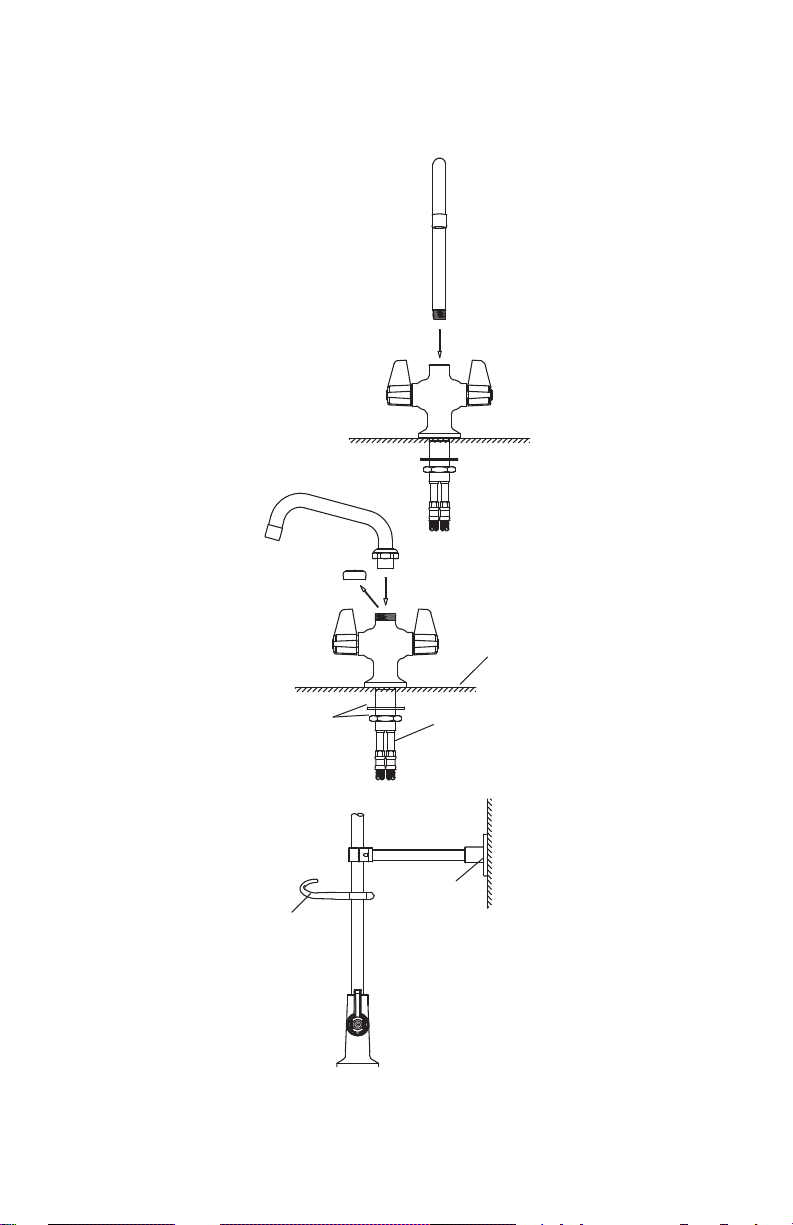

Instructions
STEP 1
STEP 2 STEP 3
STEP 11
STEP 11
STEP 7 STEP 8
deck or
sink

3
Instructions
Note: If unit is equipped with a rigid or swivel spout/gooseneck, install spout/
gooseneck rst.
Rigid Gooseneck Installation:
1. Apply Teon tape, Loctite, or pipe joint compound to threads of gooseneck.
Thread gooseneck into outlet hole of body until joint is secure and
gooseneck faces desired direction.
Swing Nozzle/ Swivel Gooseneck Installation:
Note: Silicon grease is applied to the interior swivel cavity of the body prior to
shipment. No additional grease is required.
2. Remove plastic cap from body outlet.
3. Insert nozzle/gooseneck into body cavity.
4. Tighten swivel lock nut using 1 5/16”wrench.
Faucet Body Installation:
5. Flush debris from water lines then shut o water supply.
6. Drill one hole, sized as follows, in deck or sink where faucet is to be located:
• single temperature faucets: Ø 1”to 1-1/4”
• mixing faucets: Ø 1-1/4”to 1-1/2”
7. Temporarily remove washer and nut from shank of faucet body. Apply
plumbers putty to bottom side of body ange and pass shank through hole
in deck or sink. Secure in place with washer and nut.
8. For mixing faucets:
a. Install exible supply hoses into the threaded holes in the bottom of the
faucet shank
b. If supplied with in-line check vales, remove nut and ferrules from the
other end of exible supply hoses. Thread male end of hose to female
end of check valve adapters.
c. Connect hoses to water supplies.
9. For single temperature faucets, connect water supply to inlet shank.
Pre-Rinse Installation:
10. After installation of the faucet body per steps 5 through 9, applyTeon
tape, Loctite, or pipe thread compound on the bottom of the riser. Slide
nger hook onto riser before riser installation. Thread riser into outlet
hole of faucet body until joint is secured.
11. Install wall bracket and nger hook, tightening all fasteners securely.
12. Rotate spring and hose assembly until they face desired direction.
13. Turn on water supplies and check for leaks.

4
Instrucciones
PASO 1
PASO 2 PASO 3
PASO 11
PASO 11
PASO 7 PASO 8
Cubierta o lavabo

5
Instrucciones
Nota: Si la unidad está equipada con un surtidor/cuello de cisne rígido
ogiratorio, instale primero el surtidor/cuello de cisne.
Instalación del cuello de cisne rígido:
1. Coloque cinta teón, Loctite o compuesto para juntas de tubos en las roscas
delcuello de cisne. Enrosque el cuello de cisne en el oricio de salida del cuerpo
hasta que la unión sea rme y el cuello de cisne esté en la posición deseada.
Instalación de boquilla giratoria/cuello de cisne giratorio:
Nota: Se aplica grasa de silicona en la cavidad giratoria interior del cuerpo
antes del envío. No se requiere grasa adicional.
2. Retire la tapa de plástico de la salida del cuerpo.
3. Coloque la boquilla/cuello de cisne en la cavidad del cuerpo.
4. Apriete la tuerca de bloqueo giratoria con una llave de 5/16 pulg.
Faucet Body Installation:
5. Elimine los residuos de los conductos de agua, luego cierre el suministro de agua.
6. Perfore un oricio del tamaño que se indica abajo en la cubierta o el lavabo
en el que se colocará el grifo:
• Grifos de temperatura ja: Ø De 1 pulg. a 1 y ¼ de pulg.
• Grifos mezcladores: Ø De 1 y ¼ de pulg. a 1 y media pulg.
7. Retire temporalmente la arandela y la tuerca del vástago del cuerpo del
grifo. Aplique masilla de plomero en el fondo de la brida inferior del cuerpo
y pase el vástago a través del oricio en la cubierta o lavabo. Fije en su lugar
con la arandela y la tuerca.
8. Para grifos mezcladores:
a. Instale las mangueras de suministro exibles en los oricios roscados
enel fondo del vástago del grifo.
b. Si se cuenta con válvulas de retención en el conducto, retire la tuerca
y los casquillos desde el otro extremo de las mangueras de suministro
exibles. Enrosque el extremo macho de la manguera al extremo
hembra de los adaptadores de la válvula de retención.
c. Conecte las mangueras a los suministros de agua.
9. Para grifos de temperatura ja, conecte el suministro de agua al vástago
deentrada.
Instalación de la unidad prelavado:
10. Luego de la instalación del cuerpo del grifo según los pasos 5 al 9, coloque
cinta teón, Loctite o compuesto para juntas de tubos en el fondo
deltubo ascendente. Deslice el gancho en el tubo ascendente antes
desuinstalación. Enrosque el tubo ascendente en el oricio de salida
delcuerpo del grifo hasta que se asegure la unión.
11. Instale el soporte de pared y el gancho apretando todos los sujetadores
rmemente.
12. Gire el conjunto de resorte y manguera hasta que estén en la posición deseada.
13. Abra los suministros de agua y revise que no haya fugas.

6
Instructions
ÉTAPE 1
ÉTAPE 2 ÉTAPE 3
ÉTAPE 11
ÉTAPE 11
ÉTAPE 7 ÉTAPE 8
plateau
ou évier

7
Instructions
Remarque : si le dispositif est équipé d’un bec / col de cygne rigide ou pivotant,
commencer par installer ledit bec / col de cygne.
Installation du col de cygne rigide :
1. Appliquer du ruban de téon, du Loctite ou de la pâte à joint sur
lesletages du col de cygne. Visser le col de cygne dans le trou de sortie
ducorps de robinet, jusqu’à ce que le joint soit correctement resserré
etveiller à ce que le col de cygne soit installé dans le bon sens.
Installation du bec / col de cygne pivotant :
Remarque : de la graisse de silicone est appliquée à l’intérieur de la cavité
dupivot du corps de robinet avant l’expédition. Ne pas ajouter plus de graisse.
2. Retirer le capuchon en plastique de la sortie du corps de robinet.
3. Insérer le bec / col de cygne dans la cavité du corps.
4. Resserrer l’écrou de serrage du pivot à l’aide d’une clé de 3,3 cm (1-5/16”).
Installation du corps de robinet :
5. Rincer à l’eau les débris des conduites d’eau, puis arrêter
l’approvisionnement en eau.
6. Percer un trou (voir les dimensions ci-dessous) dans le plateau ou dans
l’évier où le robinet doit être installé :
• robinets à température unique : 2,54 à 3,4 cm de diam. (Ø 1”à 1-1/4”)
robinets mélangeurs : 3,4 à 3,8 cm de diam. (Ø 1-1/4”à 1-1/2”)
7. Retirer provisoirement la rondelle et l’écrou de la tige du corps de robinet.
Appliquer le mastic de plomberie sur la partie inférieure de la bride du
corps de robinet et insérer la tige dans le trou percé sur le plateau ou l’évier.
Fixer le dispositif en place à l’aide de la rondelle et de l’écrou.
8. Pour les robinets mélangeurs :
a. Installer les tuyaux souples d’approvisionnement dans les trous letés
situés dans la partie inférieure de la tige de robinet.
b. Si des clapets de retenue en ligne sont fournis, retirer l’écrou
et les bagues d’extrémité de l’autre bout des tuyaux exibles
d’approvisionnement. Visser l’extrémité mâle du tuyau dans l’extrémité
femelle des adaptateurs des clapets de retenue.
c. Connectez les tuyaux souples à l’approvisionnement en eau.
9. Pour les robinets à température unique, connectez l’approvisionnement
eneau à la tige d’admission.
Installation du prérinçage :
10. Une fois le corps de robinet installé en suivant les étapes 5 à 9, appliquer du
ruban de téon, du Loctite ou de la pâte à joint sur le dessous de la colonne
montante. Enler le crochet de rangement sur la colonne montante avant
d’installer cette dernière. Visser la colonne montante dans le trou de sortie
du corps de robinet jusqu’à ce que le joint soit bien resserré.
11. Installer le support mural et le crochet de rangement, puis bien resserrer
toutes les attaches.
12. Faire pivoter l’assemblage ressort et tuyau, jusqu’à ce qu’ils soient installés
dans le bon sens.
13. Ouvrir l’approvisionnement en eau et vérier l’étanchéité du dispositif.

8
Anleitung
SCHRITT 1
SCHRITT 2 SCHRITT 3
SCHRITT 11
SCHRITT 11
SCHRITT 7 SCHRITT 8
Arbeitsplatte
oder Spüle

9
Hinweis: Falls die Einheit mit einem starren oder schwenkbaren Auslauf/
Schwanenhals ausgestattet ist, zunächst den Auslauf/Schwanenhals montieren.
Installation des starren Schwanenhalses:
1. Teonband, Loctite oder einen Fugendichtsto für Rohrverbindungen
andem Gewinde des Schwanenhalses anbringen. Den Schwanenhals in die
Auslassbohrung des Gehäuses einschrauben, bis eine sichere Verbindung
entsteht und der Schwanenhals in die gewünschte Richtung zeigt.
Installation der Schwenkbrause/des schwenkbaren Schwanenhalses:
Hinweis: Die innenseitige Schwenkbohrung im Gehäuse wird vor dem Versand
mit Silikonfett versehen. Eine zusätzliche Schmierung ist nicht erforderlich.
2. Die Plastikkappe von der Bohrung im Gehäuse abnehmen.
3. Die Brause/den Schwanenhals in die Bohrung stecken.
4. Die Überwurf-Kontermutter mit einem Schraubenschlüssel (1 5/16”) festziehen.
Installation des Armaturenkörpers:
5. Die Wasserleitung durchspülen, um etwaige Rückstände zu entfernen
undanschließend die Wasserversorgung unterbrechen.
6. An der Stelle in der Arbeitsplatte oder der Spüle, an der die Armatur
angebracht werden soll, ein Loch in der folgenden Größe bohren:
• Armaturen mit fester Temperatur: Ø 1”bis 1-1/4”
• Mischarmaturen: Ø 1-1/4”bis 1-1/2”
7. Unterlegscheibe und Mutter vorübergehend vom Schaft des Armaturenkörpers
entfernen. Die Unterseite des Gehäuseansches mit Sanitärkitt versehen
undden Schaft durch die Bohrung in der Arbeitsplatte oder der Spüle schieben.
Mit Unterlegscheibe und Mutter befestigen.
8. Für Mischarmaturen:
a. Flexible Zulaufschläuche in die Gewindebohrungen an der Unterseite
des Armaturenschaftes montieren.
b. Bei der Ausführung mit Muen-Absperrventilen, die Mutter und die
Klemmringe am anderen Ende der exiblen Zulaufschläuche entfernen.
Den männlichen Anschluss des Schlauches mit dem weiblichen
Anschluss des Absperrventil-Adapters verschrauben.
c. Die Schläuche an die Wasserversorgung anschließen.
9. Bei Armaturen mit fester Temperatur, die Wasserversorgung am
Einlassschaft anschließen.
Montage der Spülbrause:
10. Nach der Installation des Armaturenkörpers (Schritt 5 bis 9) die Unterseite
des Steigrohrs mitTeonband, Loctite oder einem Fugendichtsto für
Rohrverbindungen versehen. Den Fingerhaken vor der Installation des
Steigrohres auf das Steigrohr schieben. Das Steigrohr in die Auslassbohrung
des Armaturenkörpers schieben, bis eine sichereVerbindung entsteht.
11. Die Wandhalterung und den Fingerhaken anbringen und alle Schrauben
fest anziehen.
12. Die Brause mit dem Schlauch drehen, bis sie in die gewünschte Richtung zeigt.
13. Die Wasserversorgung einschalten und auf Dichtigkeit prüfen.
Anleitung

10
安装说明
第1步
第2步第3步
第11步
第11步
第7步第8步
台面或
水槽

11
安装说明
注意：如果部件配有固定或旋转式水嘴/鹅颈管，请先安装水嘴/鹅颈管。
固定式鹅颈管安装:
1. 在鹅颈管的螺纹处缠上特氟龙胶带（生料带），或涂上乐泰胶水/管道胶
合剂。把鹅颈管拧紧在本体上，并将鹅颈管调整至所需方位。
摇摆水嘴/旋转式鹅颈管安装:
注意：在出厂装运前，龙头本体旋腔内壁均已涂硅油,无需再涂其他润滑脂。
2. 取下本体出水口上的塑料盖。
3. 插入水嘴/鹅颈管。
4. 用扳手拧紧锁紧螺帽。
龙头本体安装:
5. 冲掉水管内的杂质，然后关闭供水开关。
6. 在安装水龙头的台面或水槽上钻一个孔，直径如下：
• 单温龙头:Ø 1”(25mm)至1-1/4”(32mm)
• 冷热混水龙头: Ø 1-1/4”(32mm)至1-1/2”(38mm)
7. 把垫圈和螺母暂从龙头底部直柄上拿下来，在本体法兰边缘涂上油灰，
将直柄穿过台面或水槽上的孔，用螺母和垫圈固定。
8. 对于冷热混水龙头：
a. 将弹性不锈钢软管插入龙头底部直柄的螺纹孔内，拧紧。
b. 如配备了进水管止回阀，请把软管另一端上的螺帽和金属环拿掉，将
软管的外螺纹端旋紧在止回阀的内螺纹端。
c. 连接软管至供水开关。
9. 对于单温龙头，用软管连接供水开关至进水直即可。
预冲洗花洒安装:
10. 按照第5到第9步完成水龙头部分安装后，在花洒直管底部缠上特氟龙胶
带（生料带），或涂上乐泰胶水/管道胶合剂。在安装直管前，先将弯
钩套在直管上，再将直管旋紧在龙头底座的出水孔上，确保安装到位。
11. 安装墙上支架和弯钩，拧紧所有部件。
12. 旋转弹簧和软管组件至所需方位。
13. 打开供水开关，检查是否漏水。

12
Equip Faucet and Pre-Rinse Unit Parts List
Ceramic Cartridge, Hot 013787-45
Ceramic Cartridge, Cold 013788-45
Handle Screw, Plain (10) 013849-45
Lever Handle Kit (includes color coded screws) 5-HDL-L
3/4-27 UN Full Flow Laminar Outlet 014250-45
3”Rigid Gooseneck w/ Laminar Outlet 5SP-03
Nut, Swivel 013839-25
O-Ring, Swivel Piece (10) 013848-45
5-1/2”Swivel Gooseneck w/ Laminar Outlet 5SP-05
6”Swing Nozzle w/ Laminar Outlet 5SP-06
8”Swing Nozzle w/ Laminar Outlet 5SP-08
10”Swing Nozzle w/ Laminar Outlet 5SP-10
12”Swing Nozzle w/ Laminar Outlet 5SP-12
14”Swing Nozzle w/ Laminar Outlet 5SP-14
16”Swing Nozzle w/ Laminar Outlet 5SP-16
18”Swing Nozzle w/ Laminar Outlet 5SP-18
Check Valve, 20mm 013840-45
Check Valve Adapter, 1/2”BSP 010321-45
Overhead Spring, PRU 014068-45
Finger Hook Assembly 004R
Spray Valve Assembly, PRU 5SV
Bonnet Valve Assembly, PRU 002856-40
Bumper, Spray Face & Screw for PRU 5SV-RK
Hose Assembly, 44” 5HSE44
Hose Assembly, 68” 5HSE68
Hose Assembly, 84” 5HSE84
Hose Assembly, 96” 5HSE96
1/2”NPT Supply Nipple Kit (2) B-0425-M
1/2”NPT Male Elbow Kit (2) B-0230-K
1/2”NPT Female Eccentric Flange 00AA
Wall Bracket Assembly, 6” 013716-40
Riser, 18” 000369-40
Flexible Stainless Steel Hose 012534-45
Part Numbers
