Technibel MCA 45C User manual

37.4163.184.0 09/2000
EG
I
F
E
P
GR
OPERATING INSTRUCTIONS • ISTRUZIONI D’USO
NOTICE D’UTILISATION • INSTRUCCIONES DE USO
MANUAL DE INSTRUÇÕES • Ο∆ΗΛΙΕΣ ΧΡΗΣΕΩΣ
Split air conditioner system • Condizionatore d’aria split system
Climatiseurs split • Acondicionador de aire de consola partida sistema split
Aparelho de ar condicionado-Sistema Split •
∆ΙΑΙΡΟΥΜΕΝΕΣ ΜΟΝΑ∆ΕΣ ΚΛΙΜΑΣΜΟΥ
MCA 45C
MCA 50C
MCA 60C
MCA 45R
MCA 50R
MCA 60R
COOL / DRY
COOL / DRY / HEAT

CONTENTS
2
COOL/DRY
This air conditioner is equipped with cooling, drying functions , cooling, heating, and drying functions
. Details on these functions are provided below; refer on these descriptions when using the air conditioner.
COOL / DRY / HEAT
NAME OF PARTS AND OPERATION SELECTOR SWITCH 3
INSTALLATION LOCATION 4
ELECTRICAL REQUIREMENTS 4
SAFETY INSTRUCTIONS 4
USING THE REMOTE CONTROL UNIT 5
REMOTE CONTROL UNIT 6
HOW TO SET THE PRESENT TIME 7
COOLING 7
HEATING 7
AUTOMATIC OPERATION 7
DEHUMIDIFYING (DRY) 8
ADJUSTING THE FAN SPEED 8
NIGHT SETBACK MODE 8
SETTING THE TIMER 9
SETTING THE 1-HOUR TIMER 9
ADJUSTING THE AIR FLOW DIRECTION 9
OPERATION WITHOUT THE REMOTE CONTROL UNIT 10
CARE AND CLEANING 10
TIPS FOR ENERGY SAVING 11
TROUBLESHOOTING 11
DECLARATION OF CONFORMITY
This product is marked as it satisfies Directives:
– Low voltage no. 73/23 EEC and 93/68 EEC.
– Electromagnetic Compatibility no. 89/336 EEC, 92/31 EEC and 93/68 EEC.
This declaration will become void in case of misusage and/or from non observance though partial of Manufacturer's installation
and/or operating instructions.
NOTE
PRODUCT INFORMATION
If you have problems or questions concerning your Air Conditioner,
you will need the following information. Model and serial numbers
are on the nameplate on the bottom of the cabinet.
Model No.
Serial No.
Date of purchase
Dealer’s address
Phone number
The following symbols used in this manual, alert you to potentially
dangerous conditions to users, service personnel or the appliance:
This symbol refers to a hazard or unsafe practice
which can result in severe personal injury or death.
ALERT SYMBOLS
CAUTION
WARNING
This symbol refers to a hazard or unsafe practice
which can result in personal injury or product or
property damage.
EG

3
NAME OF PARTS AND OPERATION SELECTOR SWITCH
1. Remote control unit.
2. Sensor: Detects the room temperature around the remote
control unit, the air conditioner is controlled accordingly.
3. Air outlet : distributes filtered and treated air into the room.
4. Air inlet : room air is sucked in through filters.
5. Receiver : receives signals transmitted from the remote control.
6. Flexible drain tube: removes condensate.
7. Refrigerant tubes: convey refrigerant between the indoor
and outdoor unit.
8. Operation selector.
ON Position: In this position the air conditioner is operating
and controlled by the remote control unit.
Set the selector normally in this position.
OFF Position: Switch the selector to the off position if you
are not going to use the air conditioner for
a few days or longer.
4
3
6
INDOOR UNIT
OUTDOOR UNIT
7
1
2
Standby lamp
Only for heat pump models
Operation lamp
OPERATION STANDBY TIMER
Timer lamp 5
INDOOR UNIT
8
NOTE
This illustration is based on the
external view of a standard model.
Consequently, the shape may
differ from that of the air
conditioner which you have
selected.
EG

ELETRICAL REQUIREMENTS
INSTALLATION LOCATION
●Before installation, check that the voltage of the electric supply
in your home or office is the same as the voltage shown on the
nameplate.
●All wiring must conform to the local electrical codes. Consult
your dealer or a qualified electrician for details.
●Each unit must be properly grounded with a ground (or earth)
wire or through the supply wiring.
●Wiring must be done by a qualified electrician.
SAFETY INSTRUCTIONS
●Read this booklet carefully before using this air conditioner.
If you still have any difficulties or problems, consult your
dealer for help.
●This air conditioner is designed to give you comfortable
room conditions. Use this only for its intended purpose as
described in this Instruction Manual.
●Never use or store gasoline or other flammable vapor or liquid
near the air conditioner. It is very dangerous.
●Never install electrical equipment, which is not protected
with IPX1 protection (protection against vertical water drop),
under the unit.
●The manufacturer assumes no responsibilities if the safety
regulations or local codes are not observed.
●Never use the power main switch to start or stop the air
conditioner: always use the ON/OFF button on the remote
control unit or the selector switch on the unit.
●Do not stick anything into the air outlet of the air conditioner.
This is dangerous because the fan is rotating at high speed.
●Do not let children play with the air conditioner.
●Do not cool the room too much if babies or invalids are
present.
●We recommend this air conditioner to be installed properly
by qualified installation technicians in accordance with the
installation instructions provided with the unit.
●Do not install this air conditioner where there are fumes
or flammable gases, or in an extremely humid space
such as a green house.
●Do not install the air conditioner where excessively high
heat-generating objects are placed.
●Do not install the air conditioner where the atmosphere
is extremely damp or humid (e.g. greenhouse or laundry)
it could be wetted by drops of water (i.e. in laundries).
Avoid
To protect the air conditioner from heavy corrosion, avoid installing
the outdoor unit where salty sea water can splash directly onto
it or in sulphurous air near a spa.
WARNING
WARNING
CAUTION
The OFF position does not disconnect the power. Use the
main power switch to turn off power completely.
WARNING
CAUTION
TEST Position: This position is used only for servicing the
air conditioner, so don’t leave the selector in
this position for normal operation.
OPERATION lamp: This lamp lights when the air conditioner is
running.
STANDBY lamp. This lamp lights:
– During warm up period;
– When the system is defrosting;
– When the temperature selected on the remote control unit is
reached.
This lamp switches off automatically:
– At the end of defrosting period;
– At the end of warm up period.
To keep a constant room temperature, the air conditioner continues
to supply a gentle breeze during warm up or when the heating
operation is interrupted by the thermostat.
TIMER lamp: This lamp lights when the system is being controlled
by the timer.
4
PRECAUZIONE
APPLICABLE ONLY FOR HEAT PUMP MODELS
Id the air conditioner hasn’t been used for a long
period. warm up the system, the power mains must be
turned on at least five (5) hours before operation.
POWER MAIN SWITCH
EG

5
HOW TO INSTALL BATTERIES
●Slide the lid of the remote control
unit following the indication and
remove it.
●Insert two AAA alkaline batteries
of 1,5 V-DC.
Make sure the batteries point in
the direction marked in the
battery compartment.
●The batteries last about six
months. Depending on how
much you use the remote control
unit.
Remove the batteries if you do not use the remote control unit
for more than one month.
Press the ACL button using a thin object, e.g. the point of a
pencil or a pen, after batteries replacement.
(This operation allows you to reset correctly all the programs.
The remote control unit is to be set up again).
Replace the batteries when the remote control unit lamp fails
to light, or when the air conditioner does not receive the remote
control unit signals.
●The batteries of the remote control contain polluted substances
exhausted batteries must be disposed according to the laws
in force.
USING THE REMOTE CONTROL UNIT
ACL BUTTON
TEMPERATURE SENSOR SELECTOR (SENSOR)
●Under normal conditions the room temperature is detected and
checked by the temperature sensor placed in the remote control
unit.
●This button activates the temperature sensor placed in the
indoor unit. Press this button
using a thin object, e.g. the
point of a pencil or a pen. The
display will show the
mark . The air conditioner will
be set according to the intake
air temperature of the unit
(mean temperature of room air).
For normal use it is recommended the temperature sensor in
the remote control unit to be activated.
The remote control unit sends the
temperature signal to the air
conditioner regularly at three
minute intervals. If the signal from
the remote control unit stops for
more than ten minutes due to
some troubles, the air conditioner
will switch to the temperature
sensor which is built into the indoor unit and controls the
room temperature. In these cases, the temperature around the
remote control unit may differ from the temperature detected
in the air conditioner position.
NOTE
REMOTE CONTROL UNIT
DISPLAY
CAUTION
OPERATION WITH THE REMOTE CONTROL UNIT
Check that circuit breaker on the power panel is turned ON and
the operation selector of the indoor unit is in the ON position.
HOW TO USE THE REMOTE CONTROL UNIT
When using the remote control unit, always point the unit trasmitter
head directly at the air conditioner receiver.
(INDOOR UNIT)
RECEIVER
(TRANSMITTER HEAD)
REMOTE CONTROL
UNIT
EG

6
REMOTE CONTROL UNIT
TRANSMITTER
When you press the buttons of the remote control unit,
the mark appears on the display to transmit the
setting changes to the receiver in the air conditioner.
TEMPERATURE SETTING BUTTONS
(cooler)
Press this button to decrease the set temperature.
(warmer)
Press this button to increase the set temperature.
FLAP SELECTOR BUTTON
SENSOR
A temperature
sensor inside the
remote control unit
detects the room
temperature.
1-HOUR TIMER
When pressing this button,
regardless of whether the
unit is ON or OFF, the unit
operates for 1 hour and
then automatically stops.
Inactivated position.
Setting present time. (Flashing).
(Use TIME SET buttons)
Timer setting: to start the unit by
timer. (Flashing).
Time setting: to stop the unit by timer.
(Flashing).
Selection of the following functions:
•Setting the present time.
•ON-OFF Timer.
PROGRAM Button
ON/OFF OPERATION BUTTON
This button turns the air conditioner ON and OFF.
COVER
The cover opens by
sliding it downward.
TEMPERATURE
SENSOR
SELECTOR
NIGHT SETBACK BUTTON
For details, see "Night setback mode".
When you press this button in the COOL, HEAT or DRY
mode, the mark appears on the display and the
microcomputer in the remote control unit will adjust the
set temperature to save energy.
Blank. The timer does not operate.
Timer switched ON..
The air conditioner will start at the
set time.
Timer switched on daily
program.
The air conditioner stops and
starts, or starts and stops, at the
set times every day.
Timer switched OFF.
The air conditioner will stop at the
set time.
TIMER BUTTON (timer setting)
BATTERY
REPLACEMENT
BUTTON

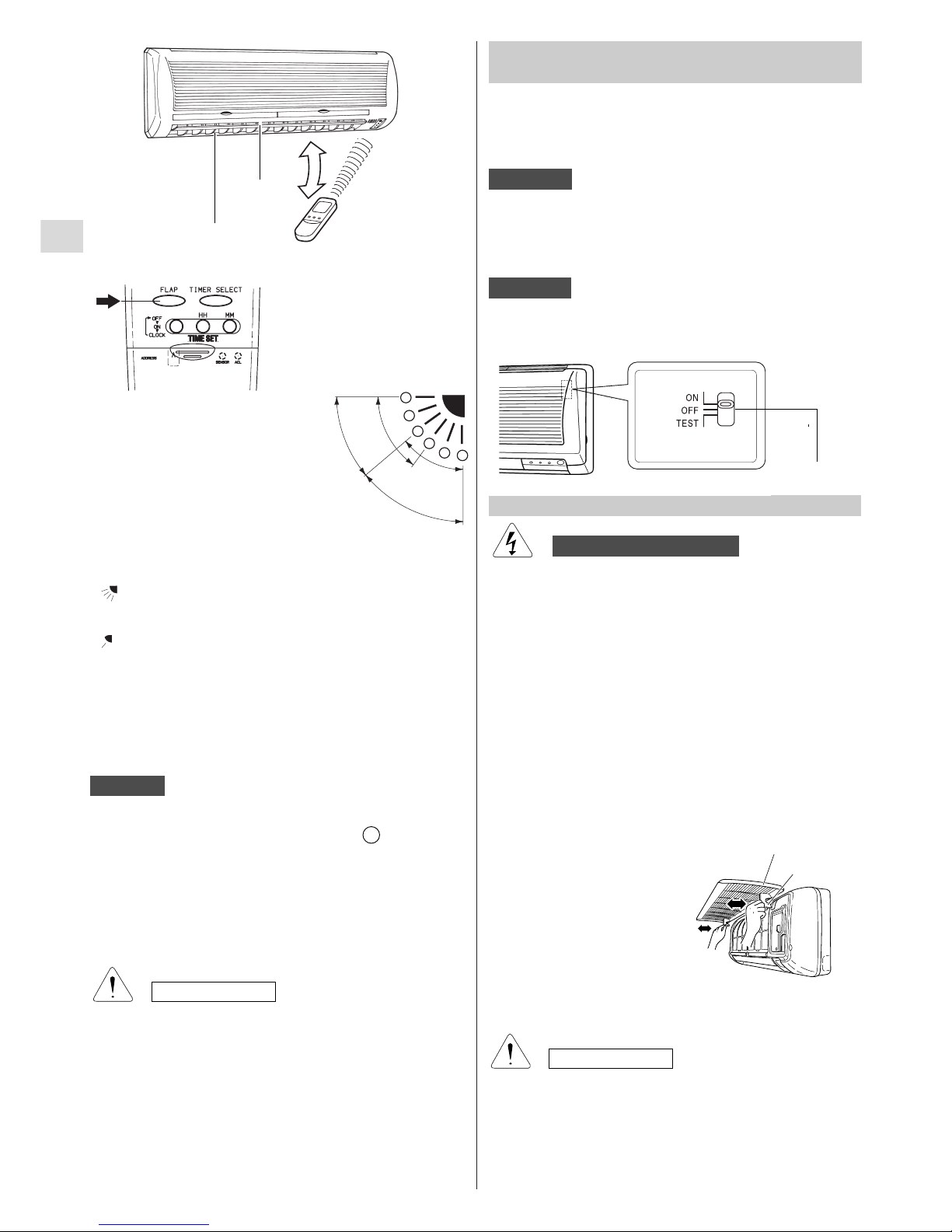

Deflector Angle
Indication
Press this button to select the desired sweep function.
: The airflow direction can be set
manually (six position).
: The flap moves up and down
automatically.
To switch to the sweep function ( ) when in the manual
( ) mode, press the FLAP button.
FAN SPEED SELECTOR BUTTON
Fan speed is automatically
selected by the microcomputer.
High speed.
Medium speed.
Low speed.
MODE SELECTOR BUTTON
Press this button to modify the air conditioner mode.
(automatic) 
When this setting is selected, the air conditioner calculates the
difference between the thermostat setting and the room temperature
and automatically switches to the "cool" or "heat" mode.
(heating) 
The air conditioner makes the room warmer.
(dry)
The air conditioner reduces the humidity in the room.
(cooling)
The air conditioner makes the room cooler.

COOL / DRY / HEAT Model Only
DISPLAY
Information is displayed when the remote control unit is switched on.
If the air conditioner is switched off, the display shows the operation
mode, the clock (hour/minutes) and the room temperature.
1-Hour timer on
Night
setback mode
Selected temperature
for 5 seconds
Room temperature
detected by the
sensor of indoor unit
Displayed when
trasmitting data
Displayed when the
temperature setting is at
the upper or lower
allowable limit
16 C min.
30 C max.
Timer switched
on OFF
Timer switched
on daily
program
Timer switched
on ON
Clock
(hours-minutes)
Operation mode
Fan
Dehumidification (dry)
Heating
Cooling
Automatic
Fan speed
Automatic
High speed
Medium speed
Low speed
Room temperature
Flap oscillation
switched on
TIMER AND PRESENT TIME SETTING BUTTONS
Setting can be activated by pressing the “Program”button (the
time indication on display alone flashes).
For details see “Setting the timer”.
Hours
setting
Minutes
setting
HH
MM
HH
MM
EG

AUTOMATIC OPERATION
HEATING
COOL / DRY / HEAT
HEATING PERFORMANCE
A heat pump conditioner heats a room by taking heat from outside
air. The heating efficiency will fall off when the outdoor temperature
is very low. If enough heat is not obtained with this air conditioner, use
another heating appliance in conjunction with it.
CAUTION
For several minutes after the start of heating operation, the indoor fan
will run at a very low speed until the indoor heat exchanger coil has
warmed up sufficiently. This is because the COLD DRAFT
PREVENTION SYSTEM is operating. During this period, the
STANDBY lamp remains lit.
DEFROSTING OF HEAT EXCHANGER
OUTDOOR UNIT “STANDBY”
When the outdoor temperature is low, frost or ice may appear on the
heat exchanger coil, reducing the heating performance. When this
happens, a microcomputer defrosting system operates. At the same
time, the fan in the indoor unit stops and the STANDBY lamp remains
lit until defrosting is completed. Heating operation restarts after several
minutes. (This interval will vary slightly depending on the room and
outdoor temperature).
1. Set the MODE selector to HEAT .
2. Press the ON/OFF button and switch the air condioner ON.
3. Press the TEMP. buttons to set the desired temperature (the
temperature range is between 30 °C max. and 16 °C min.).
4. Press FAN SPEED selector button to the setting you want.
5. Press the FLAP button and adjust the air flow direction as desired
(see adjustment of air flow). Make sure that the remote control is
switched on. Press the FLAP button to select automatic swing or
one of the six manual settings.
THE DISPLAY SHOWS THE SELECTED TEMPERATURE.
AFTER 5 SECONDS FROM THE REQUIRED
TEMPERATURE SETTING THE DISPLAY WILL
SHOW THE ROOM TEMPERATURE AGAIN.
1. Set the MODE selector to AUTO .
2. Press the ON/OFF button and switch the air condioner ON.
3. Press the TEMP. buttons to set the desired temperature (the
temperature range is between 30 °C max. and 16 °C min.).
THE DISPLAY SHOWS THE SELECTED
TEMPERATURE.
AFTER 5 SECONDS FROM THE REQUIRED
TEMPERATURE SETTING THE DISPLAY WILL
SHOW THE ROOM TEMPERATURE AGAIN.
When this setting is selected, the air conditioner calculates the
difference between the thermostat setting and the room temperature
and automatically switches to the COOL or HEAT mode as appropriate.
4.Press the FAN SPEED selector button to the setting you want.
OPERATION WITH THE REMOTE CONTROL UNIT
Example of operation diagram in the (Auto) mode with the set room
temperature at 23°C.
ONON ON
∆1 H ∆1 H
MIN. MAX.
A
B
C
C
B
A
27
26
25
24
23
22
21
20
19
COOL / DRY / HEAT
7
EG
HOW TO SET THE PRESENT TIME
1. Press the PROGRAM button three times.
The time indication alone flashes.
2. Press the HH button until the
present time hour is displayed.
Press the MM button until the
present time minutes are
displayed.
The display will automatically
stop flashing except for the
«: »symbol after 10 sec.
12
COOLING
Verify that the main switch is in OFF position and
that the mode selector of the indoor unit is in ON
position.
1. Set the MODE selector to COOL .
2. Press the ON/OFF button and switch the air
condioner ON.
3. Press the TEMP. buttons to set the desired
temperature (the temperature range is between
30 °C max. and 16 °C min.).
NOTE
THE DISPLAY SHOWS THE SELECTED
TEMPERATURE.
AFTER 5 SECONDS FROM THE REQUIRED
TEMPERATURE SETTING THE DISPLAY WILL
SHOW THE ROOM TEMPERATURE AGAIN.
4. Press the FAN SPEED button to select the fan speed.
5.
Press the FLAP button and adjust the air flow direction as desired (see
adjustment of air flow)Make sure that the remote control is switched
on. Press the FLAP button to select automatic swing or one of the
six manual settings.
1
5
4
3
2

The above mentioned data make reference to the conditioner
operating when the sensor on the remote control unit is ON. (Refer
to temperature sensor selector). If the sensor on the indoor unit
is being used then actual operation will slightly differ from that
described in the above tables. ( ) Sign shown on the remote
control unit display).
ADJUSTING THE FAN SPEED
AUTOMATIC
Simply set the FAN SPEED selector to the “AUTO”position .
A microcomputer automatically controls the fan speed when the
AUTO mode is selected. When the air conditioner starts operating,
the difference between the room temperature and the set
temperature is detected by the microcomputer which then
automatically switches the fan speed to the most suitable level.
WHEN DIFFERENCE BETWEEN
ROOM TEMPERATURE AND SET FAN SPEED
TEMPERATURE IS
Cooling and 2 °C and over High
dehumidifying modes : Between 2 and 1 °C Medium
Below 1 °C Low
2 °C and over High
Heating mode:
Below 2 °C Medium
High speed Med. speed Low speed
MANUAL
If you want to manually adjust speed just set the FAN SPEED
selector as desired.
NOTE
1°C
1°C
30 min. 30 min. TIME
Setting temperature Room temperature
COOLING AND DEHUMIDIFYING
2°C
2°C
pp
30 min. 30 min. TIME
Setting temperature Room temperature
HEATING
NIGHT SETBACK MODE
●The night setback mode enables you to save energy.
1. Set the MODE selector to cool, dry or heat.
2. Press the NIGHT SETBACK button.
3. The mark appears on the display. Press the NIGHT
SETBACK button again to release the night setback function.
What does the Night Setback mode mean?
In this mode, the air conditioner will cool or heat the room to the
set temperature, and then the thermostat will make the unit pause.
After about 30 minutes, the air conditioner will automatically reset
the set temperature as follows (also refer to graphs).
OPERATING MODE SET TEMPERATURE CHANGE
Heating Lowered by 2 °C
Cooling and Dehumidifying Raised by 1 °C
When the room temperature reaches the new set value, the
thermostat will cause the unit to pause. After about 30 minutes the
temperature will be raised by 1 °C in cooling, or lowered by 2 °C
in heating. This enables you to save energy without sacrificing
your comfort.
COOL / DRY / HEAT Model Only
COOL / DRY / HEAT Model Only
8
DEHUMIDIFYING (DRY)
1. Set the MODE selector switch to “DRY”.
2. Press the ON/OFF button and switch the air condioner ON.
3. Press the TEMP. buttons to set the desired temperature (the
temperature range is between 30 °C max. and 16 °C min.).
THE DISPLAY SHOWS THE SELECTED TEMPERATURE.
AFTER 5 SECONDS FROM THE REQUIRED
TEMPERATURE SETTING THE DISPLAY WILL
SHOW THE ROOM TEMPERATURE AGAIN.
NOTE
●Use DRY operation when you want to reduce the humidity in the
room.
●Once the room temperature reaches the set level, the unit repeats
the cycle of turning on and off automatically.
●During DRY operation, the fan speed is automatically set to low or
very low and the fan stops every 20 and 10 seconds.
●Dry operation is not possible if the indoor temperature is 15 °C or
less.
NOTE
The air conditioner changes the operation mode (from cool to heat or vice
versa, if one of the following conditions occurs:
-ZONE A: changes if the difference between the room temperature and the
temperature set on the remote control unit is at least 3°C..
-ZONE B: changes if the difference between the room temperature and the
temperature set on the remote control unit is at least 1°C, one hour after
the compressor stop.
- ZONE C: never changes if the difference between the room temperature
and the temperature set on the remote control unit is no more than 1°C.
EG
3
1
2

9
TIMER SETTING PROCEDURE.
•Press the 1 HR TIMER button. The 1-HOUR ON TIMER mark
will appear on the display .
1-HOUR TIMER cancellation procedure.
•Press the ON/OFF button to turn the air conditioner off.
•Wait for the indoor unit to stop operating.
•Press the ON/OFF button again to turn the air conditioner on.
•If the 1-HOUR TIMER button is pressed after a certain time
is elapsed from the setting operation, the 1-HOUR timer
function is activated again.
COMBINING THE 1-HOUR TIMER AND THE DAILY PROGRAM
•The 1-hour timer can be activated after the daily program
setting (par. C).
•If the 1-HR TIME is pressed with the TIMER set in OFF
( sign on the display) this setting will be cancelled as
the 1-HOUR TIMER is activated, the air conditioner runs for
1 hour and then it stops.
NOTES
DISPLAY AFTER THE SETTING OPERATION
HORIZONTAL (manual)
The horizontal air flow can be adjusted by moving the vertical
vanes to the left or right, as indicated in the following figures.
ADJUSTING THE AIR FLOW DIRECTION
Set vertical vanes to the front position during COOLING/DRY
operation if humidity is high.
If the vertical vanes are set to the left-most or right-most
position, condensation will form around the air outlet and
drip off.
CAUTION
CAUTION
Do not move the flap with your hands when the air conditioner
is running.
Left
Vertical vane Right
EG
A) HOW TO SET THE OFF TIME
1. Press the PROGRAM button once.
The OFF and time indications flash.
2. Press the HH button until the designed hour
is displayed.
Press the MM button until the designed
minutes are displayed. The display will
change automatically back to show the
present time after 10 sec.
3. Press the ON/OFF button to start the air
conditioner.
4. Press the TIMER SELECT button to set
OFF time.
B) HOW TO SET THE ON TIME
1. Press the PROGRAM button twice.
The ON and time indications flash.
2. Press the HH button until the designed
hour is displayed.
Press the MM button until the designed
minutes are displayed. The display will change
automatically back to show the present time
after 10 sec.
3. Press the ON/OFF button to start the air
conditioner.
4. Press the TIMER SELECT button four times
to set ON time.
C) HOW TO SET A PROGRAM FOR DAILY
ON/OFF OPERATION (OR VICEVERSA)
1. Set the timer ON/OFF as shown in A) and
B).
2. Press the ON/OFF button to start the air
conditioner.
3. Press twice the TIMER SELECT button to set the ON/OFF
combination timer.
SETTING THE TIMER
3
1
4
2
After timer setting, press PROGRAM button in order to check the
ON/OFF setting time.
NOTE
VERTICAL (with remote control unit)
Make sure that the remote control unit has been turned on. Press
the FLAP button to select the sweep function or to choose one of
the six positions of the flap.

10
2. WHEN THE AIR CONDITIONER IS RUNNING
If you want to turn off the air conditioner, switch the OPERATION
SELECTOR TO the OFF position.
CARE AND CLEANING
●For safety, be sure to turn the air conditioner off and also to
disconnect the power before cleaning.
●Do not pour water on the indoor unit to clean it. This will damage
the internal components and cause an electric shock hazard.
CASING AND GRILLE (INDOOR UNIT)
Clean the casing and grille of the indoor unit with a vacuum cleaner
brush, or wipe them with a clean, soft cloth.
If these parts are stained, use a clean cloth moistened with a mild
liquid detergent.
When cleaning the grille, be careful not to force the vanes out of
place.
The air intake grille can be removed in order to wash it with water.
●Never use solvents, or harsh chemicals when cleaning the indoor
unit. Do not wipe the plastic casing using very hot water.
●Some metal edges and the vanes are sharp and may cause
injury if handled improperly; be especially careful when you
clean these parts.
●The internal coil and other components of the outdoor unit must
be cleaned every year. Consult your dealer or service centre.
WARNING
CAUTION
Power failure during operation.
In the event of power failure, the unit will stop. When the power
is resumed, the unit will restart automatically after 3 minutes.
NOTE
NOTES
If you have lost the remote control unit or it has troubles, follow
the steps below.
1. WHEN THE AIR CONDITIONER IS STOPPED
If you want to turn on the air conditioner, switch the operation
selector to the OFF position, and then to the ON position.
OPERATION WITHOUT THE REMOTE
CONTROL UNIT
The set temperature, and fan speed are automatically set at
the last selection before stopping.
NOTE
6
4
5
321
COOL and DRY
HEAT
SWEEP
SWEEP
Sweep function
The flap starts moving up and down to deliver air
over the sweep range.
Setting the Airflow Manually
Referring to the above illustration, use the FLAP button
to set the airflow direction within the range used during
the heating, cooling, or dehumidifying operation
•The flap automatically closes when the unit is off.
•During the heating operation, the fan speed
will be very low and the flap will be in the
horizontal position (position 6 ) until the air
being blown out of the unit begins to warm.
Once the air warms up, the flap position and
fan speed change to the settings specified
with the remote control.
CAUTION
•Use the FLAP button on the remote control to adjust
the position of the flap. If you move the flap by hand,
the factual flap position and the flap position on the
remote control may no longer match. If this should
happen, shut off the unit, wait for the flap to close,
and then turn on the unit again; the flap position will
now be normal again.
•Do not have the flap pointed down during cooling
operation. Condensation may begin to form around the
air vent and drip down.
Up
Down
Flap
Air outlet
grille
Operation
selector
The air intake grille can be removed in order to wash it with water.
Removing and remounting tha air intake grille
•With the air intake grille open all the way, grip both arms with your
hans and pull toward you to remove.
•To remount, hold the air intake
grille roughly horizontal and
push it in until the arm shafts fit
into the indentations in the main
unit, then fit the grille into place.
Washing the grille with water
•Clean the grille gently using a
soft sponge, or the like. Then
wipe away any remaining
moisture.
•Neutral detergent may be used to remove stubborn dirt. Then
rinse thoroughly with water and wipe away any remaining
moisture.
Air intake grille
Arm
EG

11
AIR FILTER
The filter behind the air intake grille should be checked and cleaned
at least once every two weeks.
HOW TO REMOVE THE FILTERS
1.Grasp both ends of the intake grille and pull towards you and
upwards.
2.Push lightly upwards the filter and take it out pulling it donwards.
FILTER CLEANING
HOW TO REPLACE THE FILTER
Use a vacuum cleaner to remove light dust. If there is sticky
dust on the filter, wash the filter in lukewarm, soap water,
rinse it in clean water, and dry it.
1. With the «FRONT»mark facing you, slide the filter
upwards into the unit and then lower the handler into the
groove on the unit.
2. After installing the filter, press the locations marked by
the arrows ( ) and close the air intake grille.
TIPS FOR ENERGY SAVING
DO NOT:
●Block the air intake and outlet of the unit.
If they are obstructed, the unit will not work well, and may be
damaged.
●Let direct sunlight into the room. Use sunshades, blind or
curtain.
DO:
●Always try to keep the anti-mold filter clean. A clog
ged filter will
impair the performance of the unit.
●To prevent conditioned air from escaping, keep windows, doors
and any other openings closed.
TROUBLESHOOTING
WARNING
The use of portable telephones near the air-conditioner may cause
disturbance to its normal operation and must be avoided. In case
abnormal operation is noticed, (OPR operation lamp lights but
outdoor unit will not run) to restore normal operation turn-off electric
supply for 60 seconds at least, by disconnecting the main switch,
then start again the air-conditioner.
If your air conditioner does not work properly, first check the
following points before requesting service.
If it still does not work properly, contact your dealer or service
center.
Trouble: the air conditioner does not run at all.
Possible cause:
1. Power failure.
2. Leakage breaker tripped.
3. Line voltage is too low.
4. Operation button on the remote control is OFF.
5. The operation selector is on OFF position.
6. Batteries in remote control unit have run down.
Remedy:
1. Restore power.
2. Contact service center.
3. Consult your electrician or dealer.
4. Press the ON/OFF button on the remote control.
5. Move the operation selector to ON position.
6. Replace batteries.
Trouble: O.P.R. (operation) lamp flashes and the air conditioner
does not operate.
Possible cause:
1. Trouble in wiring system.
Remedy:
1. Contact service center.
Trouble: Compressor runs but soon stops.
Possible cause:
1. Obstruction in front of condenser coil.
Remedy:
1. Remove obstruction.
Trouble: Poor cooling or heating performance.
Possible cause:
1. Dirty or clogged air filter.
2. Heat source or many people in room.
3. Doors and/or windows are open.
4. Obstacle near air intake or air discharge port.
5. Thermostat is set too high (for cooling) or too low (for heating).
6. Outdoor temperature is too low (heat pump version).
7. Defrosting system does not work (heat pump version).
Remedy:
1. Clean air filter to improve airflow.
2. Eliminate heat source if possible.
3. Shut them to keep the heat or cold out.
4. Remove it to ensure good airflow.
5. Set the temperature lower (or higher).
6. Try to use a back-up heater.
7. Consult your dealer.
Trouble: Clicking sound is heard from the air conditioner.
Possible cause:
1. In heating or cooling operation, any plastic parts may expand
or shrink due to a sudden temperature change. In this event,
a clicking sound may occur.
Remedy:
1. This is normal, and the sound will soon disappear.
Air filter
Insert into the groove on the unit
Air intake grille
Air intake grille
Air filter
➩
EG

NOME DELLE PARTI E SELETTORE DI FUNZIONAMENTO 3
LUOGO DI INSTALLAZIONE 4
REQUISITI ELETTRICI 4
ISTRUZIONI DI SICUREZZA 4
USO DEL TELECOMANDO 5
TELECOMANDO 6
COME REGOLARE L’OROLOGIO 7
RAFFREDDAMENTO 7
RISCALDAMENTO 7
FUNZIONAMENTO IN AUTOMATICO 7
DEUMIDIFICAZIONE 8
SCELTA VELOCITÀVENTILATORE 8
PROGRAMMA NOTTURNO 8
REGOLAZIONE DEL TIMER 9
REGOLAZIONE DEL TIMER 1 ORA 9
REGOLAZIONE DEL FLUSSO D’ARIA 9
FUNZIONAMENTO SENZA TELECOMANDO 10
CURA E MANUTENZIONE 10
CONSIGLI PER IL MASSIMO CONFORT E IL MINIMO CONSUMO 11
IDENTIFICAZIONE E SOLUZIONE PROBLEMI DI FUNZIONAMENTO 11
Questo condizionatore d’aria èdotato delle funzioni di raffreddamento, deumidificazione , di raffreddamento, deumidi-
ficazione, riscaldamento . I dettagli su queste funzioni sono forniti di seguito; riferitevi a queste descrizioni quando
usate il condizionatore d’aria.
INDICE
DICHIARAZIONE DI CONFORMITÀ
Questo prodotto èmarcato in quanto conforme alle Direttive:
–Bassa Tensione n. 73/23 CEE e 93/68 CEE.
–CompatibilitàElettromagnetica n. 89/336 CEE, 92/31 CEE e 93/68 CEE.
Questa dichiarazione sarànulla nel caso di impiego diverso da quello dichiarato dal Fabbricante e/o di mancata osservanza, anche solo
parziale, delle istruzioni d'installazione e/o d'uso.
2
COOL / DRY / HEAT
NOTA
In caso di difficoltào se si hanno dei dubbi riguardo al condizionatore d’aria,
sono necessarie le seguenti informazioni. I numeri del modello e di serie si
trovano sulla targhetta del nome, sulla parte inferiore del mobile.
No. del modello
No. di serie
Data di acquisto
Indirizzo del rivenditore
Numero di telefono
INFORMAZIONI RIGUARDANTI IL PRODOTTO
I seguenti simboli sono usati in questo manuale per mettere in
guardia l’utente e il personale di servizio sulle condizioni potenziali
di pericoli personali o di danni al prodotto.
Questo simbolo si riferisce a pericoli o a interventi
che possono causare ferite gravi o la morte.
SIMBOLI DI AVVERTIMENTO
PRECAUZIONE
AVVERTIMENTO
Questo simbolo si riferisce a pericoli o a interventi
che possono causare ferite o danni al prodotto.
COOL /DRY
I

NOME DELLE PARTI E SELETTORE DI FUNZIONAMENTO
1. Telecomando.
2. Sensore: rileva la temperatura ambiente attorno al
telecomando; il condizionatore èregolato dalla temperatura
rilevata.
3. Uscita aria: distribuisce nel locale l’aria trattata.
4. Entrata aria: l’aria ambiente viene aspirata e filtrata per mezzo
di appositi filtri.
5. Ricevitore: riceve i segnali inviati dal telecomando.
6. Tubo flessibile di scarico: scarica l’umiditàcondensata.
7. Tubi del refrigerante: sono percorsi dal gas refrigerante e
collegano unitàesterna e interna.
8. Selettore funzionamento.
Posizione ON (acceso): in questa posizione il
condizionatore funziona sotto il
controllo del telecomando. Il
selettore deve restare
normalmente in questa posizione.
Posizione OFF (spento): commutare il selettore su questa
posizione quando si prevede di
non utilizzare il condizionatore per
parecchi giorni.
3
4
3
6
UNITÀINTERNA
UNITÀESTERNA
7
1
2
Spia attesa
Solo per modelli Pompa di calore
Spia funzionamento
OPERATION STANDBY TIMER
Spia timer 5
UNITÀINTERNA
8
NOTA:
Questa figura rappresenta un
condizionatore base visto
dall’esterno. Puòessere che la
forma sia differente rispetto al
modello acquistato.
I

REQUISITI ELETTRICI
LUOGO DI INSTALLAZIONE
●Prima dell’installazione assicuratevi che la tensione
dell’alimentazione elettrica di rete sia uguale a quella indicata
sulla targhetta del condizionatore d’aria.
●Tutti gli allacciamenti elettrici devono essere conformi alle
normative elettriche locali. Per i dettagli consultare il rivenditore
o un elettricista.
●Ciascuna unitàdeve essere collegata correttamente a massa,
con un filo di terra.
●Gli allacciamenti elettrici devono essere eseguiti da un elettricista
specializzato.
ISTRUZIONI DI SICUREZZA
●Leggete attentamente questo manuale prima di usare il
condizionatore d’aria. In caso di dubbi o problemi rivolgetevi
al rivenditore o al centro assistenza autorizzato.
●Questo condizionatore d’aria èstato progettato per creare
condizioni climatiche ideali nella vostra stanza. Usatelo
soltanto per questo scopo specifico e come descritto in
questo manuale.
●Mai usare o conservare benzina o altri liquidi infiammabili vicino
al condizionatore. Èmolto pericoloso.
●Non installare sotto l’unitàapparecchiature elettriche non
protette con grado di protezione IPX1 (protezione all’acqua
a caduta verticale).
●Il costruttore non si assume responsabilitàalcuna nel caso in
cui le norme di sicurezza e antinfortunistiche non vengano
rispettate.
●Non accendete e spegnete il condizionatore d’aria mediante
l’interruttore generale. Usate sempre il pulsante ON/OFF
sul telecomando o il selettore di funzionamento sull’unità.
●Non inserite oggetti nel condizionatore. Èmolto pericoloso
perchéil ventilatore gira ad alta velocità.
●Non lasciate giocare i bambini con il condizionatore d’aria.
●Non raffreddate eccessivamente la stanza se ci sono
bambini molto piccoli o degli invalidi.
●
Si raccomanda di far installare questo condizionatore d’aria
da un tecnico qualificato seguendo le istruzioni di installazione
allegate.
●Non installare questo condizionatore d’aria dove ci sono
fumi, gas infiammabili o molta umidità, come in una serra.
●Non installare il condizionatore dove ci sono
apparecchiature che generano un calore eccessivo.
●Non installare l'unitàinterna in locali dove potrebbe essere
investita da spruzzi d'acqua (es. lavanderia).
Evitare
Per proteggere il condizionatore d’aria dalla corrosione eccessiva,
non installate l’unitàesterna dove puòessere esposta direttamente
agli spruzzi d’acqua marina o a vapori solforosi nelle stazioni
climatiche.
AVVERTIMENTO
AVVERTIMENTO
PRECAUZIONE
La posizione OFF non interrompe l’alimentazione elettrica.
Usate l’interruttore principale per isolare il condizionatore
d’aria.
AVVERTIMENTO
PRECAUZIONE
Posizione TEST: questa posizione deve essere utilizzata solo
per operazioni di controllo da parte del
Servizio Assistenza. Non lasciare il selettore
in questa posizione durante il normale
funzionamento.
Spia funzionamento (OPERATION): si accende quando l’unità
èin funzione.
Spia attesa (STANDBY): Si accende:
–durante il periodo di preriscaldamento;
–durante lo sbrinamento;
–quando èsoddisfatta la temperatura impostata sul telecomando.
La spia si spegne automaticamente alla fine:
–dello sbrinamento;
–del preriscaldamento.
Per mantenere una temperatura ambiente costante, il
condizionatore continueràa fornire una leggera brezza durante
il periodo di preriscaldamento o quando il riscaldamento èinterrotto
dal termostato.
Spia TIMER: si accende quando l’unitàècontrollata dal timer.
4
PRECAUZIONE
RIFERITO SOLO AI MODELLI POMPA DI CALORE
Dopo lunghi periodi di inattivitàinserire l’alimentazione
elettrica al sistema almeno cinque (5) ore prima di
avviare il condizionatore.
INTERRUTTORE GENERALE ALIMENTAZIONE ELETTRICA
I

INSERIMENTO DELLE BATTERIE
●Sfilare il coperchio del telecomando
nella direzione indicata dalla freccia
e rimuoverlo.
●Inserire due batterie da 1,5 V-DC
tipo AAA alcaline.
Rispettare la polaritàcome
indicato sul telecomando.
●La durata media delle batterie è
di sei mesi e dipende dalla
frequenza con cui si usa il
telecomando.
Rimuovere le batterie nel caso di lungo inutillizzo del
telecomando (oltre un mese).
Premere il pulsante ACL con un oggetto sottile, per esempio la
punta di una matita o di una penna, dopo aver sostituito le
batterie.
(Questa operazione permette di azzerare correttamente tutti i
programmi. Il telecomando va nuovamente impostato).
Sostituire le batterie quando la spia di trasmissione dati del
telecomando non lampeggia oppure quando il condizionatore
non risponde ai comandi del telecomando.
●Le batterie del telecomando contengono sostanze inquinanti.
Terminata la loro vita utile, devono essere smaltite secondo le
vigenti normative.
USO DEL TELECOMANDO
PULSANTE ACL
SELETTORE DEL SENSORE DI TEMPERATURA (SENSOR)
●In condizioni normali la temperatura ambiente viene rilevata e
controllata dal sensore di temperatura posizionato nel
telecomando.
●Questo pulsante abilita il sensore di temperatura posizionato nel-
l’unitàinterna. Premere questo pulsante con un oggetto sotti-
le, per esempio la punta di una
matita o di una penna; sul vi-
sore del telecomando apparirà
il simbolo . Il condizionato-
re saràregolato in relazione al-
la temperatura dell’aria di aspi-
razione dell’unità(temperatura
media dell’aria ambiente).
Per installazioni normali si consiglia di lasciare attivato il
sensore di temperatura posizionato nel telecomando.
Il telecomando trasmette il se-
gnale della temperatura al condi-
zionatore d'aria regolarmente a in-
tervalli di tre minuti. Se il segna-
le dal telecomando si arresta per
piùdi dieci minuti a causa di in-
convenienti, il condizionatore d'a-
ria si commuta automaticamente
sul sensore della temperatura, incorporato nell'unitàinter-
na, che controlla la temperatura ambiente. In questi casi la
temperatura vicino al telecomando puòdifferire dalla tem-
peratura rilevata nella posizione del condizionatore d'aria.
NOTA
VISORE TELECOMANDO
PRECAUZIONE
FUNZIONAMENTO CON IL TELECOMANDO
Controllare che l’interruttore generale sull’alimentazione sia su
ON e che il selettore di funzionamento sull’unitàinterna sia nella
posizione ON.
COME USARE IL TELECOMANDO
Indirizzare il telecomando con la testina del trasmettitore rivolta
verso il ricevitore posto sul condizionatore d’aria.
(UNITÀINTERNA)
RICEVITORE
(TESTINA DEL
TRASMETTITORE)
TELECOMANDO
5
I

PULSANTE FLAP
Premere questo pulsante per selezionare la funzione desiderata.
: La direzione del flusso d'aria puòessere
regolata manualmente (sei posizioni).
: Il deflettore oscilla automaticamente.
Per passare alla funzione di indirizzamento dell'aria ( ) durante
il modo manuale ( ),
mantenete premuto il
pulsante FLAP.
Timer 1 ora inserito
Programma
notturno
Temperatura selezionata
per 5 secondi
Temperatura ambiente
rilevata dal sensore
unitàinterna
Conferma trasmissione
dati al condizionatore
Evidenzia il valore minimo
e massimo del campo di
regolazione temperatura
16 C minimo
30 C massimo
Timer inserito
su spento
Timer inserito
su programma
giornaliero
Timer inserito
su acceso
Orologio
ore/minuti
Modo di funzionamento
Ventilazione
Deumidificazione (dry)
Riscaldamento
Raffreddamento
Automatico
Velocitàventilatore
Automatico
Alta velocità
Media velocità
Bassa velocità
Temperatura ambiente
Oscillazione
deflettore
inserito
TELECOMANDO
TRASMETTITORE
Quando vengono premuti i pulsanti del telecomando, il simbolo
si accede sul visore per trasmettere i cambiamenti
della regolazione al ricevitore del condizionatore.
PULSANTI SELEZIONE
TEMPERATURA
(piùfreddo)
Premere questo pulsante per diminuire la temperatura
selezionata.
(piùcaldo)
Premere questo pulsante per aumentare la temperatura
selezionata.
SENSORE
Un sensore di tem-
peratura all’interno
del telecomando ri-
leva la temperatu-
ra ambiente.
TIMER 1 ORA
Premendo questo pulsante,
indipendentemente se il con-
dizionatore sia acceso o
spento, questo funzionerà
per 1 ora e quindi automati-
camente si spegnerà.
Posizione inattiva.
Impostazione orologio. (Lampeggio).
(Usare pulsanti TIME SET).
Impostazione orario di avvio con timer.
(Lampeggio).
Impostazione orario di fermata con
timer. (Lampeggio).
Scelta delle funzioni:
●
Regolazione orologio.
● ON-OFF (Acceso/spento) Timer.
Pulsante PROGRAM
PULSANTE ON/OFF (acceso/spento)
Il pulsante serve per mettere in funzione o arrestare il
condizionatore.
COPERCHIO
Il coperchio si apre
facendolo scorrere
verso il basso.
PULSANTE
SELEZIONE
SENSORE DI
TEMPERATURA
VISORE
Visualizza le informazioni quando il telecomando èacceso.
Con il condizionatore spento sul visore rimane visualizzato il modo di funzionamento,
l’orologio (ore/minuti) e la temperatura ambiente.
Pulsante NIGHT SETBACK
(programma notturno)
Per i dettagli vedere “Programma notturno”.
Quando si preme questo pulsante nella modalità
RAFFREDDAMENTO, RISCALDAMENTO o
DEUMIDIFICAZIONE il segno appare sul visore, e il
microprocessore del telecomando regoleràla temperatura
selezionata per risparmiare energia.
Spazio vuoto, timer non inserito.
Timer inserito su acceso.
Il condizionatore si avvieràall’ora
selezionata.
Timer inserito su programma
giornaliero acceso-spento oppure
spento-acceso.
Il condizionatore si arresta e si mette
in funzione (o viceversa) alle ore
impostate e ripete il programma ogni
giorno.
Timer inserito su spento.
Il condizionatore si arresteràall’ora
selezionata.
Pulsante TIMER (impostazione timer)
PULSANTE
SOSTITUZIONE
BATTERIE
6
Indicatore angolo
deflettore
PULSANTE FAN SPEED
(velocitàventilatore)
La velocitàdel ventilatore viene
scelta automaticamente dal
microprocessore.
Alta velocitàventilatore.
Media velocitàventilatore.
Bassa velocitàventilatore.
PULSANTE MODO DI FUNZIONAMENTO
Premere questo pulsante per modificare il funzionamento del
condizionatore.
(automatico)

Quando viene scelta la posizione “automatico”il microprocessore sceglie
automaticamente tra raffreddamento e riscaldamento in base alla differenza
tra la temperatura ambiente e quella impostata sul telecomando.
(riscaldamento) 
Il condizionatore riscalda il locale.
(deumidificazione)
Il condizionatore riduce l’umiditàdell’aria ambiente.
(raffreddamento)
Il condizionatore raffredda l’aria abbassando la temperatura del locale.

COOL / DRY / HEAT Model Only
PULSANTI REGOLAZIONE OROLOGIO
E IMPOSTAZIONE ORARIO TIMER
Attivazione della regolazione (lampeggio dell’orario sul visore), premendo
il pulsante “Program”.
Per dettagli vedere esempio “Regolazione del timer”.
Regolazione
dei minuti
Regolazione
delle ore
HH
MM
HH
MM
I

FUNZIONAMENTO IN AUTOMATICO
Quando la temperatura esterna scende sotto lo zero sulla batteria ester-
na si forma del ghiaccio che riduce la potenzialitàin riscaldamento.
Quando questo accade il microprocessore comanda un’inversione del fun-
zionamento del condizionatore (sbrinamento).
Con questa funzione operativa il ventilatore dell’unitàinterna si ferma e la
spia STANDBY si accende per la durata dello sbrinamento.
Il funzionamento in riscaldamento riprende dopo alcuni minuti in relazio-
ne alle temperature ambiente ed esterna.
SBRINAMENTO DELLO SCAMBIATORE DI
CALORE UNITÀESTERNA “STANDBY”
FUNZIONAMENTO E CAPACITÀDI UN
SISTEMA IN “POMPA DI CALORE”
Un condizionatore in versione pompa di calore riscalda l’ambiente sottraendo
il calore all’aria esterna. La capacità(efficienza) del sistema si riduce
quando la temperatura esterna scende sotto lo zero. Se il condizionatore
non riesce a mantenere un valore sufficiente della temperatura si dovrà
integrare il riscaldamento con un’altra apparecchiatura.
ATTENZIONE
Dopo l’attivazione della funzione riscaldamento, il ventilatore dell’unità
interna funzioneràa velocitàsuper bassa. Questo perchéèoperativa una
protezione “Prevenzione corrente aria fredda”che abiliteràil funzionamento
del ventilatore solo dopo che lo scambiatore di calore dell’unitàinterna sarà
sufficientemente caldo. Durante questo periodo la spia STANDBY rimarrà
accesa.
RISCALDAMENTO
1. Premere il pulsante MODE (modo di funzionamento) fino a far apparire
sul visore il simbolo RISCALDAMENTO .
2. Premere il pulsante ON/OFF e mettere in funzione il condizionatore.
3. Premere i pulsanti TEMP. per impostare la temperatura desiderata (il
campo di regolazione varia tra 30 °C massimo e 16 °C minimo).
IL VISORE INDICHERÀIL VALORE DELLA
TEMPERATURA SELEZIONATA.
TRASCORSI 5 SECONDI DALL’IMPOSTAZIONE
DELLA TEMPERATURA DESIDERATA IL VISORE
TORNERÀA INDICARE LA TEMPERATURA
AMBIENTE.
1. Premere il pulsante MODE (modo di funzionamento) fino a far apparire
sul Visore il simbolo AUTOMATICO .
2. Premere il pulsante ON/OFF e mettere in funzione il condizionatore.
3. Premere i pulsanti TEMP. per impostare la temperatura desiderata (il
campo di regolazione varia tra 30 °C massimo e 16 °C minimo).
IL VISORE INDICHERÀIL VALORE DELLA
TEMPERATURA SELEZIONATA.
TRASCORSI 5 SECONDI DALL’IMPOSTAZIONE
DELLA TEMPERATURA DESIDERATA IL VISORE
TORNERÀA INDICARE LA TEMPERATURA
AMBIENTE.
Il condizionatore automaticamente funzioneràpassando dal
funzionamento riscaldamento in raffreddamento (o viceversa) in modo
da mantenere la temperatura impostata.
4. Premere il pulsante FAN SPEED per impostare la velocitàventilatore.
4. Premere il pulsante FAN SPEED per impostare la velocitàventilatore.
5. Premere il pulsante FLAP e regolare la direzione del flusso d’aria nel
modo desiderato. (V. “Regolazione del flusso d’aria”).
FUNZIONAMENTO CON IL TELECOMANDO
Esempio: schema funzionamento in modalità(Auto) con temperatura
ambiente impostata a 23 gradi.
ONON ON
∆1 H ∆1 H
MIN. MAX.
A
B
C
C
B
A
27
26
25
24
23
22
21
20
19
COOL / DRY / HEAT
7
COOL / DRY / HEAT
I
COME REGOLARE L'OROLOGIO
RAFFREDDAMENTO
Verificare che l’interruttore generale
dell’alimentazione elettrica sia chiuso e che il
selettore di funzionamento dell’unitàinterna sia sulla
posizione ON (acceso).
1. Premere il pulsante MODE (modo di
funzionamento) fino a far apparire sul visore il
simbolo RAFFREDDAMENTO .
2. Premere il pulsante ON/OFF e mettere in funzione
il condizionatore.
3. Premere i pulsanti TEMP. per impostare la
temperatura desiderata (il campo di regolazione
varia tra 30 °C massimo e 16 °C minimo).
NOTA
2. Premere il pulsante HH (TIME
SET) fino a visualizzare l’ora
desiderata.
Premere il pulsante MM fino a
visualizzare i minuti desiderati.
L’indicazione dell’ora sul visore
cesseràautomaticamente di lam-
peggiare (a eccezione del sim-
bolo «:») dopo 10 secondi.
1. Premere tre volte il pulsante PROGRAM.
L’indicazione dell’ora inizieràa lampeggiare.
IL VISORE INDICHERÀIL VALORE DELLA
TEMPERATURA SELEZIONATA.
TRASCORSI 5 SECONDI DALL’IMPOSTAZIONE DEL-
LA TEMPERATURA DESIDERATA IL VISORE TOR-
NERÀA INDICARE LA TEMPERATURA AMBIENTE.
4. Premere il pulsante FAN SPEED per impostare la velocitàventilatore.
5. Premere il pulsante FLAP e regolare la direzione del flusso d’aria nel
modo desiderato. (V. “Regolazione del flusso d’aria”).
12
1
5
4
3
2

I valori precisati sulla tabella si riferiscono al funzionamento del
condizionatore quando èabilitato il sensore sul telecomando (v.
selettore del sensore di temperatura).
I valori precisati variano leggermente nel caso sia abilitato il sensore
posizionato nell’unitàinterna. (Simbolo evidenziato sul visore del
telecomando).
SCELTA VELOCITÀVENTILATORE
AUTOMATICO
Impostare con il pulsante FAN SPEED la posizione “AUTOMATICO”
. Il microprocessore controlleràautomaticamente la velocità
del ventilatore. Quando il climatizzatore comincia a funzionare il
sensore temperatura rileva la differenza tra la temperatura ambiente
e la temperatura impostata e la trasmette al microprocessore che
automaticamente sceglie la velocitàdel ventilatore piùidonea.
DIFFERENZA TRA
TEMPERATURA AMBIENTE VELOCITÀVENTILATORE
E TEMPERATURA IMPOSTATA
Raffreddamento 2 °C e oltre Massima
e deumidificazione Tra 2 e 1 °C Media
Meno di 1 °C Minima
2 °C e oltre Massima
Riscaldamento
Meno di 2 °C Media
Alta velocitàMedia velocitàBassa velocità
MANUALE
Per regolare manualmente la velocitàdel ventilatore agire sul pulsante
FAN SPEED scegliendo la velocitàdesiderata:
NOTA
1°C
1°C
30 min. 30 min. TEMPO
Temperatura impostata Temperatura ambiente
RAFFREDDAMENTO E DEUMIDIFICAZIONE
2°C
2°C
pp
30 min. 30 min. TEMPO
Temperatura impostata Temperatura ambiente
RISCALDAMENTO
PROGRAMMA NOTTURNO
●Il programma notturno serve per risparmiare energia elettrica.
1. Premere il pulsante MODE per predisporre il condizionatore in
raffreddamento, deumidificazione o riscaldamento.
2. Premere il pulsante NIGHT SETBACK.
3. Il simbolo appare sul visore. Per rilasciare il programma
premere nuovamente il pulsante NIGHT SETBACK.
Cos’è il Programma Notturno?
All’inizio il condizionatore raffredda o riscalda il locale fino alla
temperatura impostata (SET TEMP), quindi si arresta. Dopo circa 30
minuti la temperatura impostata viene automaticamente modificata
come segue (v. grafici).
MODO DI FUNZIONAMENTO MODIFICA TEMPERATURA IMPOSTATA
Riscaldamento Diminuzione di 2 °C
Raffreddamento e Deumidificazione Aumento 1 °C
Il condizionatore funziona fino alla nuova temperatura impostata,
quindi si arresta. Dopo circa 30 minuti la temperatura impostata viene
nuovamente aumentata di 1°C in raffreddamento e diminuita di 2 °C
in riscaldamento. In questo modo si risparmia energia senza
pregiudicare il comfort notturno nel locale.
8
COOL / DRY / HEAT Model Only
COOL / DRY / HEAT Model Only
DEUMIDIFICAZIONE
1. Premere il pulsante MODE (modo di funzionamento) fino a far apparire
sul visore il simbolo DEUMIDIFICAZIONE .
2. Premere il pulsante ON/OFF e mettere in funzione il condizionatore.
3. Premere i pulsanti TEMP. per impostare la temperatura desiderata (il
campo di regolazione varia tra 30 °C massimo e 16 °C minimo).
IL VISORE INDICHERÀIL VALORE DELLA TEMPERATURA
SELEZIONATA.
TRASCORSI 5 SECONDI DALL’IMPOSTAZIONE
DELLA TEMPERATURA DESIDERATA IL VISORE
TORNERÀAD INDICARE LA TEMPERATURA
AMBIENTE.
●Usare la funzione deumidificazione quando volete ridurre l’umidità
dell’aria ambiente.
●Quando la temperatura ambiente raggiunge il valore impostato sul
telecomando (termostato) il condizionatore ripete in automatico dei cicli
di acceso o spento.
●Con la funzione deumidificazione impostata, il ventilatore automaticamente
gira alla velocitàbassa e super bassa ciclicamente per periodi di 20 e
10 secondi.
●La funzione deumidificazione non puòessere attivata quando la
temperatura interna èinferiore a 15 °C.
NOTA
NOTA
Il climatizzatore cambia il modo di funzionamento (da freddo a caldo o
viceversa) al verificarsi di una delle seguenti condizioni:
-ZONA A: cambia se la temperatura varia di almeno 3°C da quella impostata
sul telecomando.
-ZONA B: cambia se la temperatura varia di almeno 1°C da quella impostata
sul telecomando dopo un’ora dallo stop del compressore.
- ZONA C: non cambia mai se la temperatura non varia piùdi 1°C rispetto
a quella impostata sul telecomando.
I
3
1
2

REGOLAZIONE DEL TIMER 1 ORA
Questa funzione permette al condizionatore di funzionare per 1 ora
alle condizioni impostate, indipendentemente se questo sia acceso
o spento.
OPERAZIONI DI IMPOSTAZIONE TIMER.
•Premere il pulsante 1HR TIMER, sul visore appare il simbolo del
TIMER 1 ORA in accensione .
Cancellazione del TIMER 1 ORA.
•Premere il pulsante ON/OFF per spegnere il condizionatore.
•Attendere che l’unitàinterna sia spenta.
•Premere di nuovo il pulsante ON/OFF per riaccendere il
condizionatore.
•Se il pulsante 1HR TIMER viene premuto dopo che sia trascorso
un certo periodo di tempo dall’impostazione, il periodo di
funzionamento di 1 ora viene nuovamente riattivato.
USO DEL TIMER 1 ORA IN ABBINAMENTO AL PROGRAMMA
GIORNALIERO
•Il timer 1 ORA puòessere inserito dopo la regolazione del
programma giornaliero).
•Se il pulsante 1HR TIME viene premuto con il TIMER programmato
in spegnimento (simbolo sul visore), questa programmazione
viene annullata, attivandosi il TIMER 1 ORA, e il condizionatore
funzioneràper un ora e poi si spegnerà.
NOTE
VISORE A FINE REGOLAZIONE
VERTICALE (con telecomando)
Accertarsi che il telecomando sia acceso. Premere il pulsante
FLAP per selezionare l’oscillazione automatica o per scegliere
una delle sei regolazioni manuali.
ORIZZONTALE (manuale)
Il flusso d’aria puòessere regolato orizzontalmente spostando le
alette verticali verso sinistra o verso destra come indicato nelle
figure successive.
REGOLAZIONE DEL FLUSSO D'ARIA
Durante il raffreddamento o la deumidificazione, specialmente
in presenza di alta umiditàin ambiente, orientare frontalmente
le alette verticali.
Orientamenti delle alette all'estrema sinistra o destra
potrebbero causare la formazione di condensa e
gocciolamenti dalla griglia di uscita aria.
PRECAUZIONE
PRECAUZIONE
Non muovete il deflettore con le mani durante il funzionamento
9
Sinistra
Alette verticali Destra
I
A) COME REGOLARE L’ORA DI FERMATA (OFF)
1. Premere una sola volta il pulsante PROGRAM.
L’indicazione OFF e quelle dell’ora inizieranno a
lampeggiare.
2. Premere il pulsante HH fino a quando viene
visualizzata l’ora desiderata.
Premere il pulsante MM fino a quando sono
visualizzati i minuti desiderati. L’indicazione sul
visore ritorneràad indicare l’ora corrente dopo
10 secondi.
3. Premere il pulsante ON/OFF per mettere in
funzione il condizionatore.
4. Premere il pulsante TIMER SELECT per
impostare il timer sulla funzione “OFF TIME”
(fermata).
B) COME REGOLARE L’ORA DI PARTENZA
(ON)
1. Premere due volte il pulsante PROGRAM.
L’indicazione ON e quella dell’ora
inizieranno a lampeggiare.
2. Premere il pulsante HH fino a quando viene
visualizzata l’ora desiderata. Premere il
pulsante MM fino a quando sono visualizzati
i minuti desiderati.
L’indicazione sul visore torneràad indicare l’ora
corrente dopo 10 secondi.
3. Premere il pulsante ON/OFF per mettere in funzione
il condizionatore.
4. Premere quattro volte il pulsante “TIMER SELECT”
per impostare il timer sulla funzione “ON TIME”
(partenza).
C) COME REGOLARE IL PROGRAMMA GIORNALIERO
ACCESO/SPENTO (O VICEVERSA)
1. Regolare il timer come illustrato ai punti “A”e “B”.
2. Premere il pulsante ON/OFF per mettere in funzione
il condizionatore.
3. Premere due volte il pulsante “TIMER SELECT”
per impostare il programma del timer acceso/spento
o viceversa.
REGOLAZIONE DEL TIMER
Dopo la regolazione del timer, per verificare l’orario di impostazione
in accensione/spegnimento (ON/OFF) premere il pulsante PROGRAM.
NOTA
3
1
4
2

2.CONDIZIONATORE IN FUNZIONE
Se volete fermare il condizionatore spostate il SELETTORE
FUNZIONAMENTO su OFF.
CURA E MANUTENZIONE
●Per la vostra sicurezza accertarsi che il condizionatore sia
spento e che la corrente elettrica sia disinserita prima di
procedere con le operazioni di pulizia.
●Non versate acqua sull'unitàinterna durante la pulizia. Questa
potrebbe danneggiare le parti interne dell'unitàe provocare un
corto circuito.
COPERTURA E GRIGLIA (UNITÀINTERNA)
Pulire la copertura e la griglia dell’unitàinterna con la spazzola di
un aspirapolvere, o con un panno morbido e asciutto.
Se queste parti fossero macchiate usate un panno inumidito con
un detergente leggero.
Nel pulire la griglia fare attenzione a non spingere le alette fuori
dalla loro sede.
●
Non usate solventi, detergenti o forti sostanze chimiche. Non usate
acqua bollente per pulire l’unitàinterna.
●
Alcuni spigoli metallici e le alette del condensatore sono taglienti;
prestate molta attenzione quando pulite queste parti.
●
Lo scambiatore e altri componenti dell’unitàesterna devono essere
puliti almeno una volta all’anno. Consultate il Servizio Assistenza.
AVVERTIMENTO
PRECAUZIONE
Interruzione di corrente durante il funzionamento. Se si verifica
un’interruzione di corrente, il condizionatore d’aria si arresta.
Quando l’alimentazione elettrica viene ripristinata il condizionatore
riparte automaticamente dopo 3 minuti.
NOTA
10
Selettore di
funzionamento
Se il telecomando non funziona o èstato smarrito, operare come segue.
1. CONDIZIONATORE FERMO
Se volete avviare il condizionatore spostare il SELETTORE
FUNZIONAMENTO su OFF e poi ritornare alla posizione ON.
Temperatura impostata e velocitàdel ventilatore rimangono
quelle scelte prima dell’arresto.
NOTA
FUNZIONAMENTO SENZA TELECOMANDO
PRECAUZIONE
6
4
5
321
Funzione di indirizzamento dell’aria
Il deflettore comincia il movimento oscillatorio per
diffondere l’aria entro la zona di indirizzamento.
Regolazione manuale del flusso d’aria
Riferendovi all’illustrazione sopra, usate il pulsante
FLAP per regolare la direzione del flusso d’aria entro
l’area utilizzata durante il funzionamento di
riscaldamento, di raffreddamento o di
deumidificazione.
Su
Giù
Deflettore
Griglia
uscita aria
RAFFREDDAMENTO
e DEUMIDIFICAZIONE
RISCALDAMENTO
VENTILAZIONE
VENTI-
LAZIONE
NOTA •Il deflettore si chiude automaticamente
quando il sistema èspento.
•Durante il funzionamento di riscaldamento,
la velocitàdella ventola èbassa e il
deflettore èin posizione orizzontale
(posizione ) finchél’aria che èsoffiata
dal sistema comincia a riscaldarsi. Quando
l’aria si èriscaldata, la posizione del
deflettore e la velocitàdella ventola
cambiano secondo le regolazioni specificate
con il telecomando.
•Usate il pulsante FLAP sul telecomando per regolare la
posizione del deflettore. Se spostate il deflettore a mano,
la posizione del deflettore secondo il telecomando e la
posizione reale potrebbero non corrispondere. Se ciò
accadesse spegnete il sistema, aspettate che il deflettore
si chiuda e poi accendete di nuovo il condizionatore; ora
la posizione del deflettore èdi nuovo normale.
•Non orientare il deflettore verso il basso durante il
funzionamento di raffreddamento. La condensa puòiniziare
a formarsi attorno all’uscita dell’aria causando un
gocciolamento.
La griglia di aspirazione puòessere rimossa per essere lavata
con acqua.
Rimozione e riassemblaggio della griglia di aspirazione
•Con la griglia completamente aperta afferrare le due estremità
con le mani e tirare verso di sé
per rimuoverla.
•Per rimontarla, tenere la griglia
orizzontale e spingere le levette
finchési agganciano all’unità,
poi richiudere la griglia.
Pulizia della griglia con acqua
•Pulire la griglia delicatamente
utilizzando una spugna morbida,
o simile. Poi asciugare con cura.
•Un detergente neutro puòessere usato per rimuovere lo sporco
difficile. Poi risciacquare bene con acqua e asciugare.
Griglia di
aspirazione aria
Levetta
I
