Tecnoautomazione LIRA FTCLY5TN User manual

T.A. Tecno Automazione s.r.l. - Via Vicinale snc - 03018 - Paliano - (FR) - Italy - Tel [phone] - Fax [phone] - [email protected] - www.tecnoautomation.com - www.tecnoautomazione.com

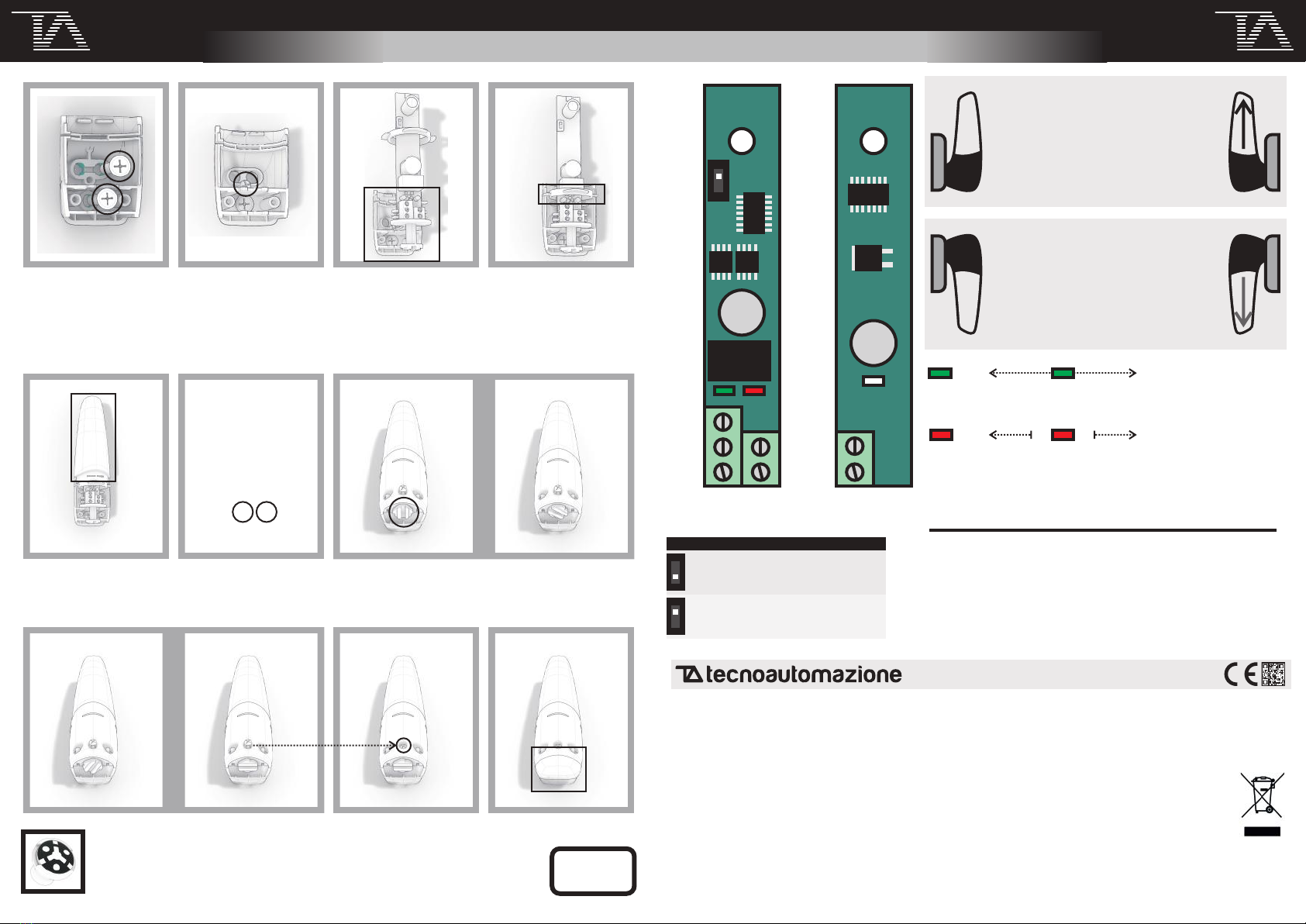

1. FISSARE IL GUSCIO
ALLA PARETE.
Install the rear upper
plasc on the wall.
2. AVVITARE LA VITE PER
EVITARE LA ROTAZIONE
DELLA FOTOCELLULA.
Screw in the screw to
fix the photocell case.
3. AGGANCIARE LO
STAMPATO NELLE
APPOSITE GUIDE.
Hook the PCB into
the guide.
4. INSERIRE L’ANELLO
GUIDA LUCE
Insert the light guide ring
