Teknim TFS-1191 User manual

Yayın Tarihi: 13/01/2020
Rev:02
Önemli Uyarılar
Genel
✓Cihazı çalıştırmadan önce bu kılavuzu dikkatlice okuyunuz ve daha sonra da faydalanmak için saklayınız.
✓Kullanma kılavuzunda belirtilen tüm uyarı ve önlemlere uyunuz. Tüm işletme ve kullanma talimatlarına sırası
ile uyunuz.
✓Cihazları su ve nemden uzak tutunuz.
Servis
Cihazı kendi başınıza tamir etmeye kalkmayınız, cihazın kapağını açmanız durumunda elektrik şokuna maruz
kalabilirsiniz.
Herhangi bir arıza durumunda satıcınız veya yetkili servisinizle irtibat kurunuz. Cihaza teknik müdahale mutlaka
kalifiye yetkili servis personeli tarafından yapılmalıdır.
Servis Gerektiren Arıza Durumları
Herhangi bir arıza durumunda veya aşağıdaki durumlarda yetkili servisinizle veya satıcınızla irtibat kurunuz.
✓Güç kablosu veya fişi zarar gördüğünde,
✓Cihazın içine herhangi bir sıvı aktığında veya nesne düştüğünde,
✓Suya veya yağmura maruz kaldığında,
✓Cihaz düşürüldüyse ya da muhafaza zarar gördüyse
✓Cihazda fark edilebilecek seviyede performans değişikliği varsa,
✓Cihaz, kullanma kılavuzunda belirtilen işletme talimatlarına göre normal çalışmıyorsa
Hatalı yapılan işlemler başka arızalara neden olabileceğinden dolayı servis çağırınız.
Kendi Başınıza Yapabilecekleriniz
Cihazı kendi başınıza tamir etmeye kalkmayınız, zira cihazın kapağını açmanız durmunda elektrik şokuna maruz
kalabilirsiniz. Herhangi bir arıza durumunda satıcınız veya yetkili servisinizle irtibat kurunuz. Cihaza teknik
müdahale mutlaka kalifiye yetkili servis personeli tarafından yapılmalıdır. Cihaz kuru bir bezle temizlenmelidir.
Herhangi bir kimyasal madde kullanılmamalıdır.
Taşıma ve Nakliye
Cihaz dışarıdan herhangi bir darbeye maruz kalmayacak ve sıvı girişine mahal vermeyecek şekilde dikkatle
taşınmalıdır. Uygunsuz taşıma sırasında oluşan arızalar garanti kapsamı dışındadır.
İnsan ve Çevre Sağlığı
Bu cihaz insan sağlığına zarar verecek herhangi bir kimyasal veya biyolojik madde içermez.
Teknik Özellikler
Güç Girişi
15VDC –32VDC (Nom.27VDC)
Sukunet Durumu Akım Tüketimi
~90 µA ( @ 27VDC )
Alarm Durumu Akım Tüketimi (Default tone)
~Min.=5.16mA, Nom.=7.86 mA, Max.=11.23mA. (27VDC )
Ses Seviyesi
89.4 / 94.3 / 97 dB±2 dB (@ 27VDC, 1 metrede)
Siren Tipi
Tip A cihaz
Piezo
Sızdırmaz contalı Piezzo
Koruma Sınıfı
IP21C
Çalışma Sıcaklık Aralığı
-10C ~ 55C
Kullanım Yeri
Bina içi dahili kullanım / Siren tipi : Tip A cihaz
Nem
+40°C’de %0 ile %95 arasında
Ebatlar (mm)
Ø:110mm, h:55mm (Taban Dahil)
Gövde Malzemesi
Kırmızı, ABS plastik
Kullanılan Kablo Kesiti
0.28mm ² ~ 1.5mm ²
Ağırlık (taban dahil / taban hariç)
207.7Gr.
Terminaller
1 Numara
Loop EKSİ(-) besleme girişi, EKSİ(-) besleme çıkışı
2 Numara
3 Numara
4 Numara
Loop ARTI(+) besleme girişi, ARTI(+) besleme çıkışı

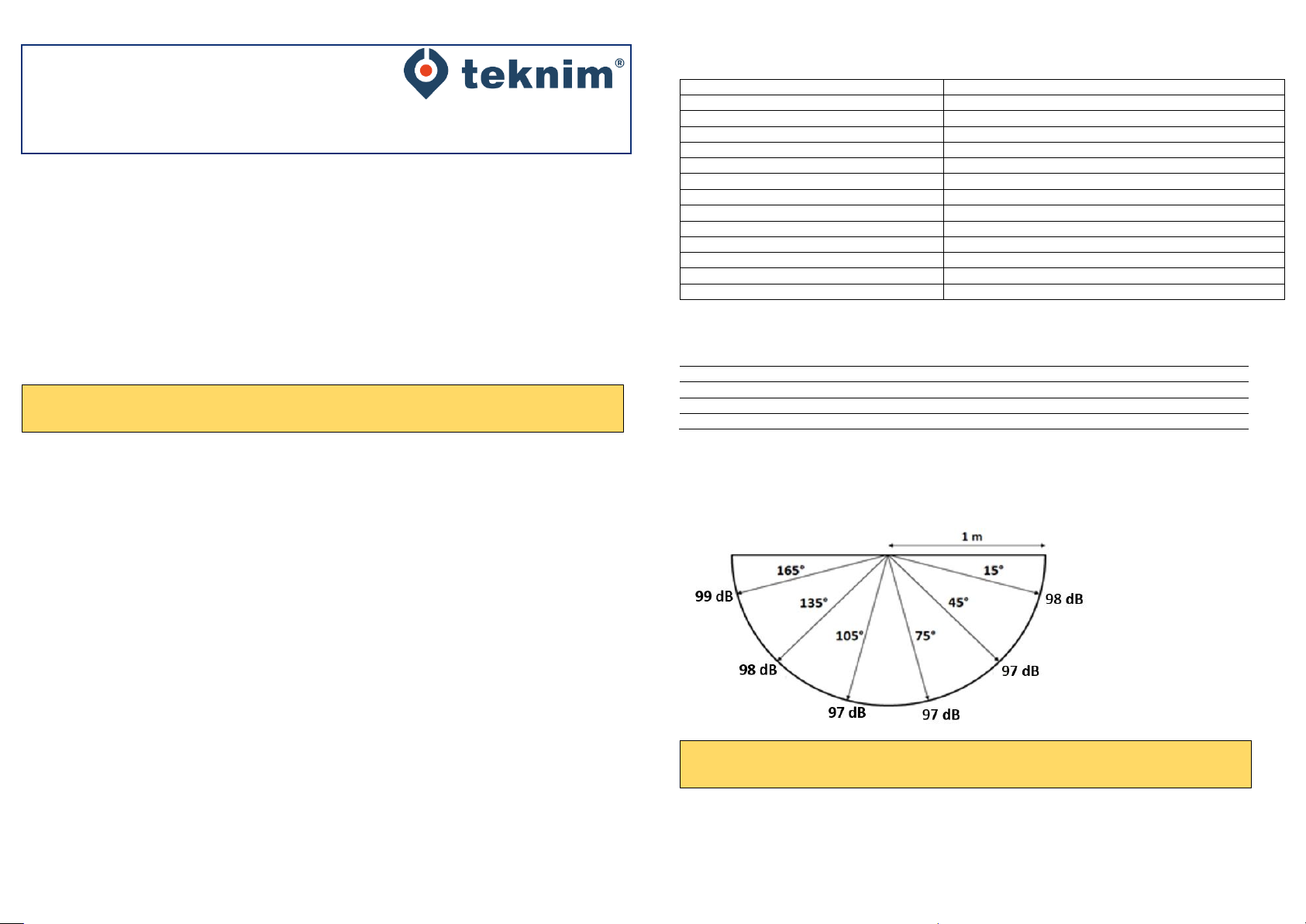

A –Ağırlıklı Ses Seviyesi Şekli
Uyarı: Kartı plastik muhafazasından çıkarmaya çalışmayın. Tamamen sizin güvenliğiniz için kapatılmıştır.
Kullanıcıların Müdahaleden kaçınması gerekir.
TFS-1191
Adreslenebilir Yangın Alarm Sireni
Uyarı: Ürün sadece Teknim TFP-121x, TFP-122x ve TFP-123x Analog Adresli Yangın Alarm panelleri
ile çalışmaktadır.

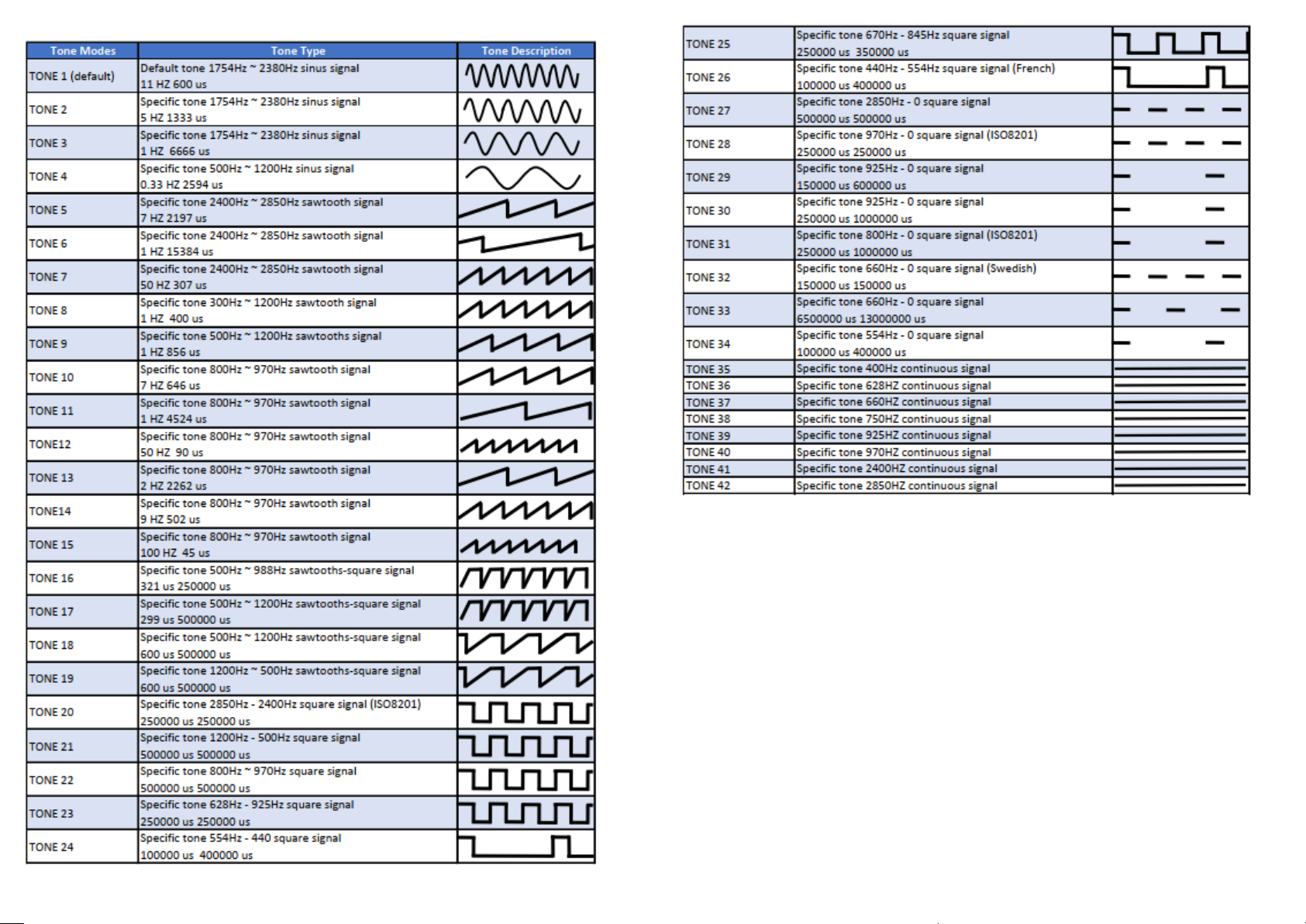

Desteklenen Tone Türleri ve Açıklamaları

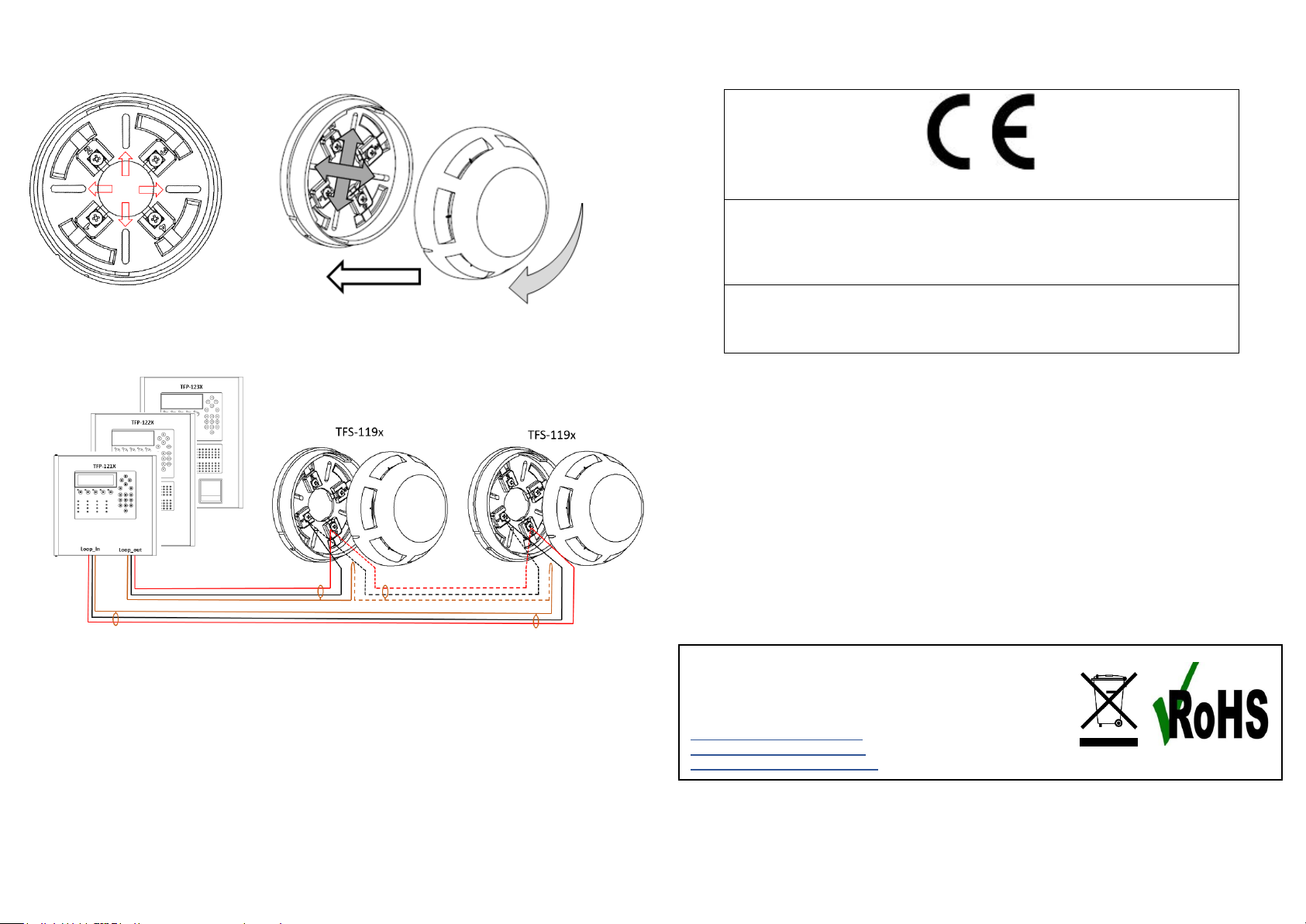

Montaj ve Bağlantı
1. Sirenin kafa kısmını, taban kısmından sökünüz.
2. Taban kısmını duvara, gösterilen 4 işaretli yerden 2 sini kullanarak monte ediniz.
3. Kablo bağlantısını aşağıdaki şemaya uygun olarak yapınız. 4 no’lu bacak + ve 1 no’lu bacak – kutup olacak
şekilde bağlantıyı yapınız, bir sonraki dedektöre 1 numaradan – kutup, 4 numaradan + kutup alarak yapınız.
4. Siren’i yerine takınız. Kafa kısmındaki çizginin tabandaki uzun çizgiyi karşıladığından emin olunuz.
5. Sireni saat yönünde döndürerek tabana oturtunuz, terminallerin sıkı geçtiğinden emin olunuz.
Test
1. TFS-119X siren testi, TFP-12XX Analog Adresli Yangın Alarm panelleri menüsünden yapılır.
2. Panel çalıştırıldığında Siren hatası verip vermediğini kontrol ediniz.
3. Eğer siren hatası veriyorsa bağlantıların doğru yapıldığından emin olunuz.
4. Eğer siren hatası vermiyorsa ve panel destekliyorsa menülerden paneli test konumuna getiriniz.
5. Siren testini çalıştırınız. Test süresi boyunca siren sesini dinleyiniz.
6. Test süresince cihaz kesintisiz ses veriyorsa cihazın testi tamamlanmıştır.
1922
Bilgi Elektronik San. ve Tic. A.Ş.
Dudullu OSB 1. Cad. İsmet Tarman İş Merkezi
No:1 Kat:2 No:32 Ümraniye / İstanbul
20
1922-CPR-1300
EN 54-3:2001, EN 54-3:2001 / A1:2002, EN 54-3:2001 / A1:2006
Yangın alârm cihazı- Ses cihazları
Teknik veriler: İmalatçıda tutulan BİLGİ-TEC-200110-1 bakınız.
Üretici Firma ve Merkez Servis
*AEEE yönetmeliğine uygundur. Bu ürün, geri dönüşümlü ve tekrar kullanılabilir nitelikteki yüksek kaliteli parça
ve malzemelerden üretilmiştir. Bu nedenle, ürünü, hizmet ömrünün sonunda evsel veya diğer atıklarla birlikte
atmayın. Elektrikli ve elektronik cihazların geri dönüşümü için bir toplama noktasına götürün.
Bilgi Elektronik San. ve Tic. A.Ş.
Dudullu Organize Sanayi Bölgesi 1. Cadde İsmet Tarman İş Merkezi
No:1 Kat:2 No:32 Ümraniye / İstanbul / Türkiye
Telefon: [phone] Faks: [phone]
www.bilgielektronik.com.tr
[e-mail]
[e-mail]

Release Date: 13/01/2020
Rev:01
Warnings
General
✓Read this manual carefully before operating the device and retain it for future reference
✓Pay attention to all warnings and precautions described in the manual.
✓Keep devices away from water and moisture utunuz.
Service
Do not attempt to repair the device by yourself, you may be exposed to electric shock if you open the device
cover.
In the event of any malfunction, contact your dealer or authorized service. Technical intervention to the device
must be performed by qualified service personnel.
Fault Conditions Requiring Service
In the event of any malfunction or in the following cases, contact your authorized service or dealer.
✓When the power cord or plug is damaged,
✓When any liquid flows into the device or the object falls,
✓When exposed to water and rain,
✓If the device has been dropped or the housing has been damaged
✓If the device has noticeable performance changes,
✓If the device does not operate normally according to the operating instructions specified
Call for service as incorrect operations can cause other malfunctions.
Maintenance on your own
Do not try to fix the device on your own. Removal of cover may end up with electricity shock. In case of any
defect or malfunction, contact with your dealer or with authorized service. All the technical interventions have
to be done by technicians of company. Device must be cleaned up with a dry fabric. No-chemicals are allowed
for cleaning.
Transportation
Device must be carefully transported avoiding all physical bump, stroke and possible fluid entry. Malfunctions
that caused by improper transportation is not under warranty.
Human and Environmental Health
This device contains no chemical or biological elements that could harm human condition.
Technical Features
Power
15VDC –32VDC (Nom.27VDC)
Current Consumption
~90 µA ( @ 27VDC )
Alarm Consumption
~Min.=5.16mA, Nom.=7.86 mA, Max.=11.23mA. (27VDC )
Sound Level
89.4 / 94.3 / 97 dB±2 dB (@ 27VDC, at 1 meter)
Siren Type
Type A
Piezo
Piezo with sealing
Protection Class
IP21C
Operating Temperature Range
-10C ~ 55C
Usage
Internal Usage / Siren Type : Type A
Humudity
Between %0 - %95 at +40°C
Dimentions (mm)
Ø:110mm, h:55mm (Include Base Bracket)
Body Material
Red, ABS
Cable Selection
0.28mm ² ~ 1.5mm ²
Weight (W –WO Base)
27.7Gr.
Terminals
1 -
Loop (-) IN, OUT
2 -
3 -
4 -
Loop (+) IN, OUT
A –Weighted Sound Level Shape
Attention: Do not attempt to remove the card from its plastic housing. Completely closed for
your safety. Users must avoid Intervention.
TFS-1191
Addressable Sounder
Installation Manual
Warning: The product only works with Teknim TFP-121x, TFP-122x and TFP-123x
Analogue Addressable Fire Alarm panels.

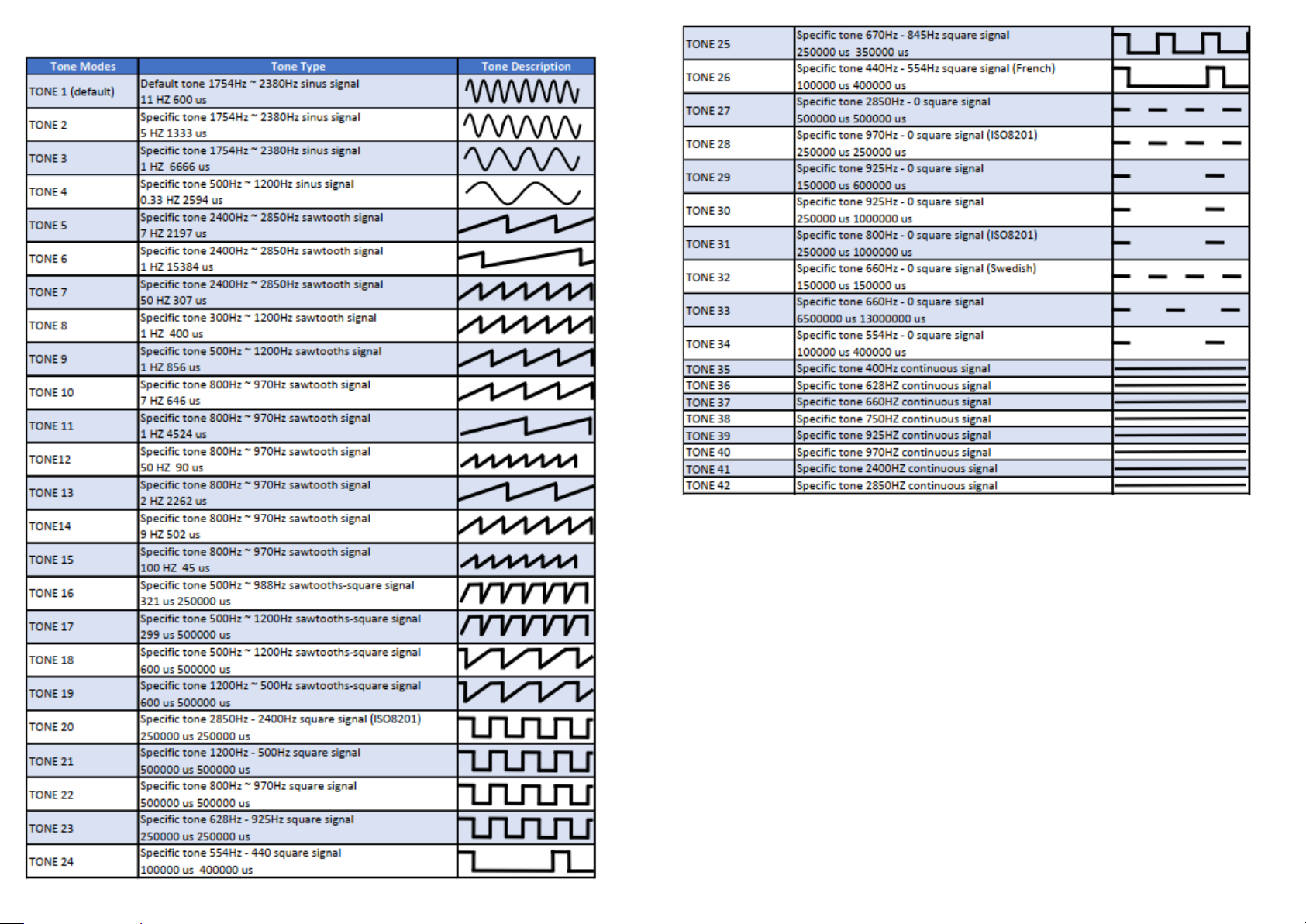

Supported Tone Types and Descriptions

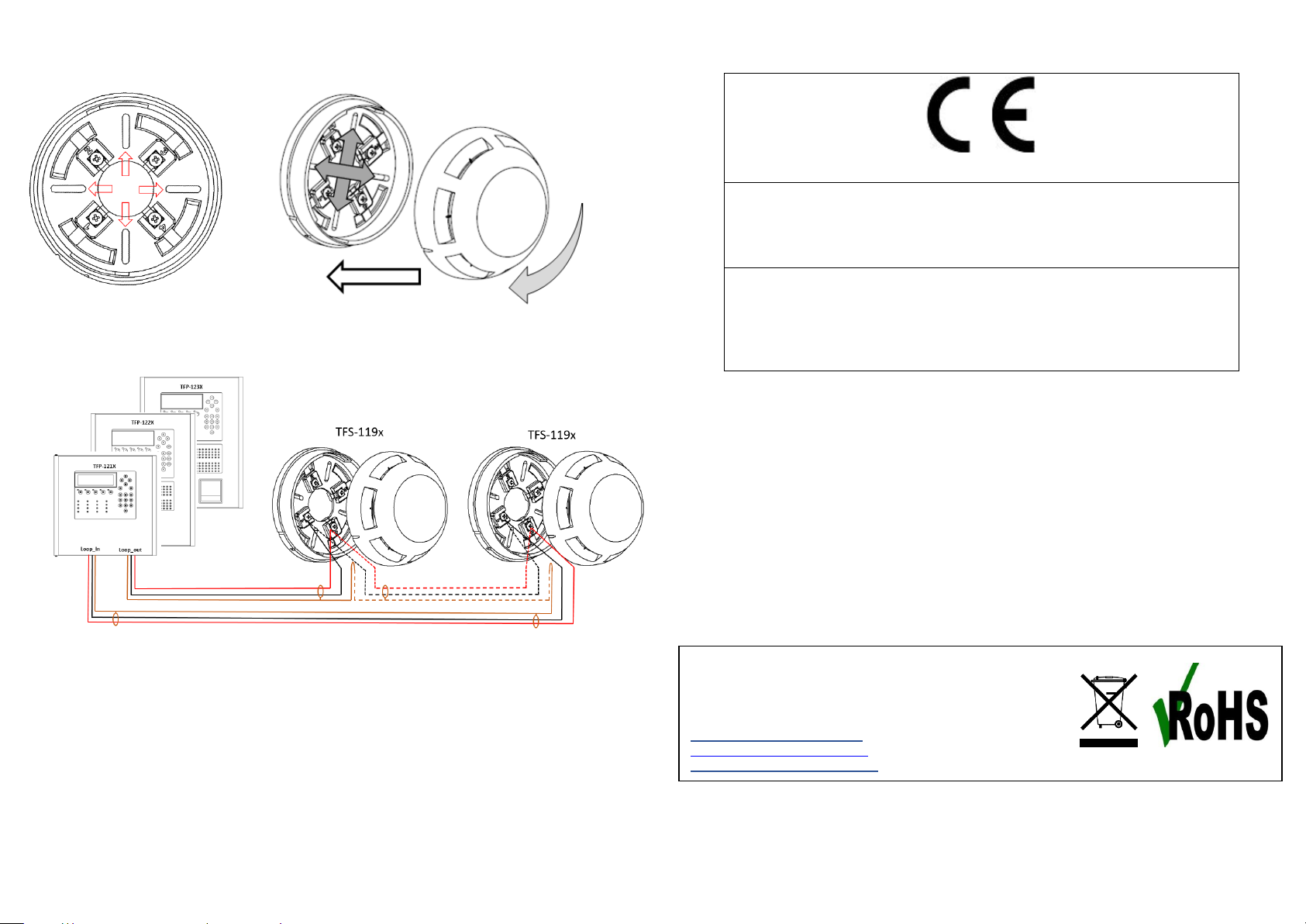

Mounting and Connection
1. Remove the head of the sounder from the base.
2. Mount the base part on the wall, using 2 of the 4 markings marked on the base.
3. Connect the cable according to the following diagram. Connect terminal 4 “+”and terminal 1 “–“, connect
to the next detector with number 1 “-“, number 4 “+”.
4. Replace the sounder. Make sure that the line on the head meets the long line on the base.
5. Turn the sounder clockwise to the base, making sure that the terminals are tight.
Test
1. TFS-119X sirens and flashers are tested in the menu TFP-12XX Analogue Addressable Fire Alarm panels.
2. Check if sounder error occurs when panel is operated.
3. If sounder error, make sure the connections are made correctly.
4. If no sounder error, move the panel to the test position from the menus.
5. Run the sounder test. Observe the sound during the test period.
6. If the devices continuous sound during the test, the test is completed.
1922
Bilgi Elektronik San. ve Tic. A.Ş.
Dudullu OSB 1. Cad. İsmet Tarman İş Merkezi
No:1 Kat:2 No:32 Ümraniye / İstanbul
20
1922-CPR-1300
EN 54-3:2001, EN 54-3:2001 / A1:2002, EN 54-3:2001 / A1:2006
Alarm devices –Sounder
Technical data: see BİLGİ-TEC-200110-1 held by the manufacturer.
Manufacture
*2012/19/EU (WEEE directive): Products marked with this symbol cannot be disposed of as unsorted municipal waste
in the European Union. For proper recycling, return this product to your local supplier upon the purchase of equivalent
new equipment, or dispose of it at designated collection points. For more information see: www.recyclethis.info.
Bilgi Elektronik San. ve Tic. A.Ş.
Dudullu Organize Sanayi Bölgesi 1. Cadde İsmet Tarman İş Merkezi
No:1 Kat:2 No:32 Ümraniye / İstanbul / Türkiye
Telephone: [phone] Fax: [phone]
www.bilgielektronik.com.tr
[e-mail]
[e-mail]
