Teleco TVRGB00PSI24 User manual

TVRGB00PSI24 3x2.5A
IT - SCHEDA A INNESTO PER IL CONTROLLO DI STRIP RGB ANODO COMUNE
EN  PLUGIN BOARD CONTROLLING RGB LED STRIPS COMMON ANODE
FR - PLATINE EMBROCHABLE POUR LE CONTROLE DES LED RGB AVEC ANODE COMMUNE
DE  STECKKARTE ZUR ANSTEUERUNG VON RGB LED STRIPES  GEMEINSAME ANODE
IT - Codice prodotto EN - Product code FR - Code du produit DE - Artikelnummer
IT - MONTAGGIO EN  MOUNTING FR - FIXATION DE  MONTAGE
M1
M2
TVPLAx
65mm
45mm
...
+
-
strd
+
-
rgb
...
+
-
rgbw
P3 P2 P1
P3 P2 P1
P3 P2 P1
IT - Attenzione: non invertire la polarità dei led!
EN - Attention: do not invert the polarity of the led!
FR - Attention: ne pas inverser la polarité des leds!
DE - Achtung: Polung der LEDs nicht invertieren!
IT - COLLEGAMENTI EN  WIRINGS FR - CONNEXIONS DE  ANSCHLÜSSE
TELECO AUTOMATION SRL
Via dell’Artigianato, 16 - 31014 Colle Umberto (TV) ITALY
TELEPHONE: ++39.0438.388511 FAX: ++39.0438.388536 - www.telecoautomation.com
DOC.: T562.03
TVRGB00PSI24 DATE: 18/05/18
This document is the property of Teleco Automation Srl who reserves all reproduction and copying rights

2
selezione colori 1 o 2
colors 1 or 2 selection
choix des couleurs 1 ou 2
Wähle Farben 1 oder 2
OFF (AUS)
velocità-speed-vitesse-Geschwindigkeit
colori - colours
couleurs - Farben
1
pausa/play
pause/play
Pause/Start
attiva/inverti ciclo
cycle activation/direction
démarrage/inversion du cycle
Starte Sequenz/Umkehrung
CH1
CH2
CH3
CH4
CH5
CH6
CH7
***
velocità-speed-vitesse-Geschwindigkeit
velocità-speed-vitesse-Geschwindigkeit
Ciano - Cyan - Cyan - Hellblau
Giallo - Yellow - Jaune - Gelb
Magenta - Anilinrot
Bianco freddo - Cold white
Blanc froid - Kaltweiß
Rosso - Red - Rouge - Rot
Verde - Green - Vert - Grün
Blu - Blue - Bleu - Blau
Bianco caldo - Warm white
Blanc chaud - Warmweiß
colori - colours
couleurs - Farben
2
IT - TRASMETTITORE 7 CANALI EN  7 CHANNELS TRANSMITTER FR - EMETTEUR À 7 CANAUX DE  7 KANAL SENDER
IT - Premere e tenere premuti i tasti
CH1..4 per regolare l’intensità dei colori
selezionati.
EN - Press and keep pressed the buttons
CH1..4 to dim the light intensity of the
selected colours.
FR - Appuyer sur les boutons CH1..4 et
maintenir appuyé pour régler l’intensité
des couleurs sélectionnées.
DE - CH1..4 drücken und halten Sie
gedrückt um die jeweilige Farbe rauf oder
runter zu dimmen.
**
4
8
7
6
5
3
2
1
colore sso-solid colour
couleur xe-Konstant Farbe
*Velocità ciclo - Cycle speed - Vitesse du cycle - Geschwindigkeit Sequenz
3
variazione-moving
variation-Wechsel
4
8
7
6
5
3
2
1
4
8
7
6
5
3
2
1
21
1 s
4 s
6 s
16 s
10 s
28 s
(default)
colore sso-solid colour
couleur xe-Konstant Farbe
variazione-moving
variation-Wechsel
colore sso-solid colour
couleur xe-Konstant Farbe
variazione-moving
variation-Wechsel
3
2
1
CH6 ► CH1 CH2 CH3

3
tenere premuto
keep it pressed
maintenir appuyé
gedrückt halten
LED ON
IT - Reset colori standard
EN - Preset colours reset
FR - Reset des couleurs standards
DE - Reset voreingestellte Farben
IT - Premere P2 e tenere premuto. Premere un tasto del trasmettitore 7 canali.
EN - Press P2 and keep it pressed. Press any button of the 7 channels transmitter.
FR - Appuyer P2 et le maintenir appuyé. Appuyer sur un bouton de l’émetteur à 7 canaux.
DE - P2 drücken und halten Sie gedrückt. Einen 7-Kanal Sender drücken.
suono continuo
continuous sound
son continu
Dauerton
...
( )
IT - MEMORIZZAZIONE TRASMETTITORE 7 CANALI EN  7 CHANNELS TRANSMITTER MEMORIZATION
FR - MÉMORISATION DE L’EMETTEUR À 7 CANAUX DE  EINLERNUNG 7KANAL SENDER
1.11.1
suono intermittente
intermittent sound
son intermittent
intermittierender Ton
IT - MODIFICARE I COLORI PRESET EN  MODIFYING THE PRESET COLOURS
FR - MODIFIER LES COULEURS PRÉDÉFINIES DE  VOREINGESTELLTER FARBEN ÄNDERN
1.2
* IT - Rotazione automatica dei colori (1 s. sso + 4 s.variazione). Premendo nuovamente il tasto CH6 è possibile cambiare subito il senso di rotazione. EN - Automatic colours rotation (1 s. solid + 4 s.
moving). Pressing again the button CH6 it is possible to change immediately the rotation direction. FR - Variation de couleur automatique (1 s. xe + 4 s. variation). En appuyant de nouveau sur la touche
CH6 on peut changer immédiatement le sens de rotation. DE - Automatischer Farbwechsel (1 Sek. konstant + 4 Sek. Wechsel). Durch Drücken des Tasters CH6 können Sie die Drehrichtung ändern.
*
CH6
4
8
7
6
5
3
2
1
( > 4s)
LED
OFF
LED
ON
LED
ON
CH7
LED
OFF
LED
ON
CH1..4
( 3s)
IT - Uscire con CH7
EN - Exit by CH7
FR - Sortir par CH7
DE - Beenden Sie mit CH7
IT - Memorizzare il colore desiderato tenendo premuto 3 s il
tasto da associare (CH1..4 o CH5 ► CH1..4). EN - Memorize the
desired colour keeping the button to associate (CH1..4 or CH5 ►
CH1..4) pressed 3 s. FR - Mémoriser la couleur choisie en gardant
appuyé pour 3 s le bouton à associer (CH1..4 ou CH5 ► CH1..4).
DE-SpeichernSiediegewünschteFarbeindem Siediezuzuordnende
Taste (CH1…4 oder CH5 ► CH1..4) 3 Sek. lang Drücken.
IT - Tenere premuto CH6 più di 4se rilasciare dopo la
seconda accensione dei LED. EN - Keep CH6 pressed
more than 4sand release after the second turning on
of the LED. FR - Maintenir appuyé CH6 pendant 4sau
min. et relâcher après le clignotement de l’éclairage.
DE - Halten Sie CH6 länger als 4 Sek. gedrückt und
lassen Sie nach dem zweiten Anschalten los.
tenere premuto
keep it pressed
maintenir appuyé
gedrückt halten
( 10 s) LED ON
LED OFF LED OFF
...
+
-
strd
+
-
rgb
...
+
-
rgbw
P3 P2 P1
P3 P2 P1
P3 P2 P1
...
+
-
strd
+
-
rgb
...
+
-
rgbw
P3 P2 P1
P3 P2 P1
P3 P2 P1

4
IT - MEMORIZZAZIONE CANALE SINGOLO DI COMANDO EN  SINGLE COMMAND CHANNEL MEMORIZATION
FR - MÉMORISATION DE CANAL INDIVIDUEL DE COMMANDE DE  EINLERNUNG EINZEL KANAL FÜR BEFEHLE
1.11.3
IT - 1 tasto SELEZIONE COLORE
EN - 1 button COLOUR SELECTION
FR - 1 bouton SÉLECTION COULEUR
DE - 1 Taste FARBFUNKTION
*
x2
IT - 1 tasto con funzione ON **
EN - 1 button with function ON **
FR - 1 bouton avec fonction ON **
DE - 1 Taste mit Funktion EIN **
*
x3
IT - 1 tasto con funzione OFF
EN - 1 button with function OFF
FR - 1 bouton avec fonction OFF
DE - 1 Taste mit Funktion AUS
*
x4
IT - 1 tasto BIANCO CALDO
EN - 1 button WARM WHITE
FR - 1 bouton BLANC CHAUD
DE - 1 Taste WARMWEISS
*
x5
IT - 1 tasto BIANCO FREDDO
EN - 1 button COLD WHITE
FR - 1 bouton BLANC FROID
DE - 1 Taste KALTWEISS
*
x6
...
tenere premuto
keep it pressed
maintenir appuyé
gedrückt halten
suono continuo
continuous sound
son continu
Dauerton
suono intermittente
intermittent sound
son intermittent
intermittierender Ton
IT - Premere il tasto del
trasmettitore relativo al
codice da memorizzare.
EN - Press the button of
the transmitter relative
to the code to memorize.
FR - Appuyer sur le
bouton de l’émetteur
concernant le code à
mémoriser.
DE - Drücken Sie die
Sendertaste die auf den
zu speichernden Code
bezogen ist.
OFF(AUS)
> 2 s
** IT - Ultimo colore attivo prima dello spegnimento. EN - Last activated colour before turning-off. FR - Dernière couleur activée avant que ça s’éteigne. DE - Letzte aktive Farbe vor dem Ausschalten.
*IT - Il buzzer emette un bip ad ogni pressione. EN - The buzzer will make a beep each press. FR - L’avertisseur sonore émet un bip à chaque appui. DE - Das Gerät quittiert jeden Druck mit einem Ton.
IT - Canale singolo di comando
EN - Single command channel
FR - Canal individuel de commande
DE - Einzel- Kanal für Befehle
. . .
ON/OFF
(EIN/AUS)
< 1 s
DIMMER
ꜛ ꜜ
> 1 s
ON/OFF
(EIN/AUS)
< 1 s
DIMMER
ꜛ ꜜ
> 1 s
...
+
-
strd
+
-
rgb
...
+
-
rgbw
P3 P2 P1
P3 P2 P1
P3 P2 P1

5

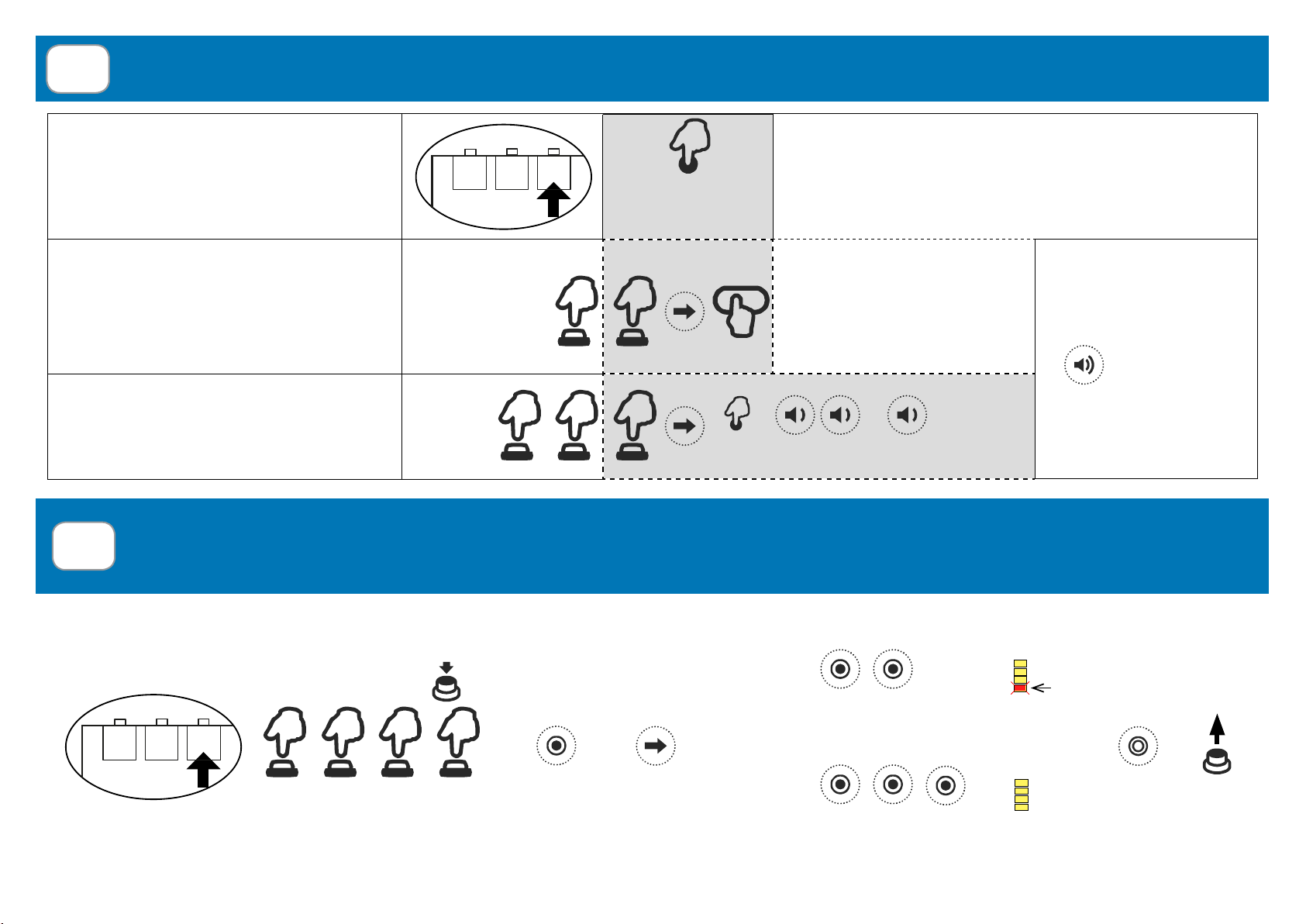

1.12 IT - CANCELLAZIONE CODICI RADIO EN  RADIO CODES DELETION
FR - SUPPRESSION DES CODES RADIO DE  LÖSCHUNG VON SENDEKANÄLEN
*IT - Il buzzer emette un bip ad ogni pressione. EN - The buzzer will make a beep each press. FR - L’avertisseur sonore émet un bip à chaque appui. DE - Das Gerät quittiert jeden Druck mit einem Ton.
IT - TIPO DI CANCELLAZIONE
EN - TYPE OF DELETION
FR - TYPE DE SUPPRESSION
DE - LÖSCHUNGSART
IT - Cancellazione di un singolo codice radio
EN - Deletion of a single radio code
FR - Suppression d’un seul code radio
DE - Löschung eines einzelnen Sendekanäle
*
x2
IT - Premere il tasto del trasmettitore
relativo al codice da cancellare.
EN - Press the button of the transmitter
relative to the code to delete.
FR - Appuyer sur le bouton de l’émetteur
concernant le code à supprimer.
DE - Drücken Sie die Sendertaste die auf
den zu löschenden Code bezogen ist.
IT - Cancellazione di tutti i codici radio
EN - Deletion of all the radio codes
FR - Suppression de tous les codes radio
DE - Löschung aller Sendekanäle
*
x3
tenere premuto
keep it pressed
maintenir appuyé
gedrückt halten
suono continuo
continuous sound
son continu
Dauerton
...
(10 s) suono intermittente intermittent sound
son intermittent intermittierender Ton
IT - MEMORIA DEL VALORE DI INTENSITÀ LUMINOSA DI CIASCUN COLORE PRESET (VALORE DI FABBRICA = DISATTIVATO)
EN  MEMORY OF THE LIGHT INTENSITY VALUE FOR EACH OF THE PRESET COLOUR DEFAULT VALUE = DEACTIVATED
FR - MÉMOIRE DE LA VALEUR D’INTENSITÉ LUMINEUSE POUR CHAQUE COULEUR PRÉDÉFINIE (VALEUR PRÉDÉFINIE = DÉSACTIVÉ)
DE  SPEICHERUNG WERT DER LICHTINTENSITÄT VON JEDER VOREINGESTELLTER FARBE STANDARDWERT = DEAKTIVIERT
3
Attivazione
Activation
Activation
Aktivierung
Disattivazione
Deactivation
Désactivation
Deaktivierung
LED ON
tenere premuto
keep it pressed
maintenir appuyé
gedrückt halten
( 10 s)
LED OFF
LED
ON
LED
ON
LED
ON
LED
ON
LED
ON
...
+
-
strd
+
-
rgb
...
+
-
rgbw
P3 P2 P1
P3 P2 P1
P3 P2 P1
...
+
-
strd
+
-
rgb
...
+
-
rgbw
P3 P2 P1
P3 P2 P1
P3 P2 P1
LED4
ON
LED4
OFF

6
IT - Premere il tasto P3 del trasmettitore memorizzato. Premere il tasto relativo ad un codice memorizzato. Premere il tasto relativo
al nuovo codice. EN - Press the button P3 of the memorized transmitter. Press the button relative to a memorized code. Press
the button relative to the new code. FR - Appuyer sur le bouton P3 de l’émetteur mémorisé. Appuyer sur le bouton concernant un
code mémorisé. Appuyer sur le bouton concernant le nouveau code. DE - Drücken Sie die Taste P3 des gespeicherten Senders.
Drücken Sie die auf den gespeicherten Code bezogene Taste. Drücken Sie die auf den neuen Code bezogene Taste.
IT - MEMORIZZAZIONE REMOTA DI ULTERIORI CODICI RADIO EN  REMOTE MEMORIZATION OF FURTHER RADIO CODES
FR - MÉMORISATION À DISTANCE D’AUTRES CODES RADIO DE  FERN SPEICHERUNG VON WEITEREN SENDEKANÄLEN
4.1
1 s< 5 s
suono continuo
continuous sound
son continu
Dauerton
suono intermittente
intermittent sound
son intermittent
intermittierender Ton
...
P3
memorizzato
memorized
mémorisé
gespeichert
memorizzato
memorized
mémorisé
gespeichert
< 5 s
suono continuo
continuous sound
son continu
Dauerton
nuovo
new
nouveau
neu
IT - Il tasto P3 si trova all’interno del trasmettitore.
Il codice radio aggiunto avrà le stesse funzioni del
codice usato per l’inserimento. La procedura è
compatibile con qualsiasi tipo di trasmettitore.
EN - P3 button is located inside the transmitter. The
added radio code will have the same functions of the
code used for the memorization. This procedure is
compatible with any type of transmitter.
FR - Le bouton P3 se trouve à l’intérieur de l’émetteur.
Le code radio ajouté aura les mêmes fonctions que
le code utilisé pour la mémorisation. La procédure
est compatible avec n’importe quel type d’émetteur.
DE - Die Taste P3 bendet sich im Inneren des
Senders. Der hinzugefügte Sendekanal wird
dieselben Funktionen des Codes haben welcher für
die Einlernung verwendet wurde. Die Prozedur kann
mit allen Arten von Sendern durchgeführt werden.
IT - CANCELLAZIONE REMOTA DI UN CODICE RADIO EN  REMOTE DELETION OF A RADIO CODE
FR - SUPPRESSION À DISTANCE D’UN CODE RADIO DE  FERN LÖSCHUNG EINES SENDEKANALS
4.2
IT - Il tasto P3 si trova all’interno del trasmettitore.
EN - P3 button is located inside the transmitter.
FR - Le bouton P3 se trouve à l’intérieur de
l’émetteur. DE - Die Taste P3 bendet sich im
Inneren des Senders.
IT - Premere tre volte il tasto P3 del trasmettitore memorizzato. Premere il tasto relativo al codice da cancellare.
EN - Press three times the button P3 of the memorized transmitter. Press the button relative to the code to delete.
FR - Appuyer trois fois sur le bouton P3 de l’émetteur mémorisé. Appuyer sur le bouton concernant le code à supprimer.
DE - Drücken Sie drei mal die Taste P3 des gespeicherten Senders. Drücken Sie die auf den zu löschenden Code bezogene Taste.
x 3
1 s
suono continuo
continuous sound
son continu
Dauerton
suono intermittente
intermittent sound
son intermittent
intermittierender Ton
...
P3
memorizzato
memorized
mémorisé
gespeichert
< 5 s
suono continuo
continuous sound
son continu
Dauerton

7

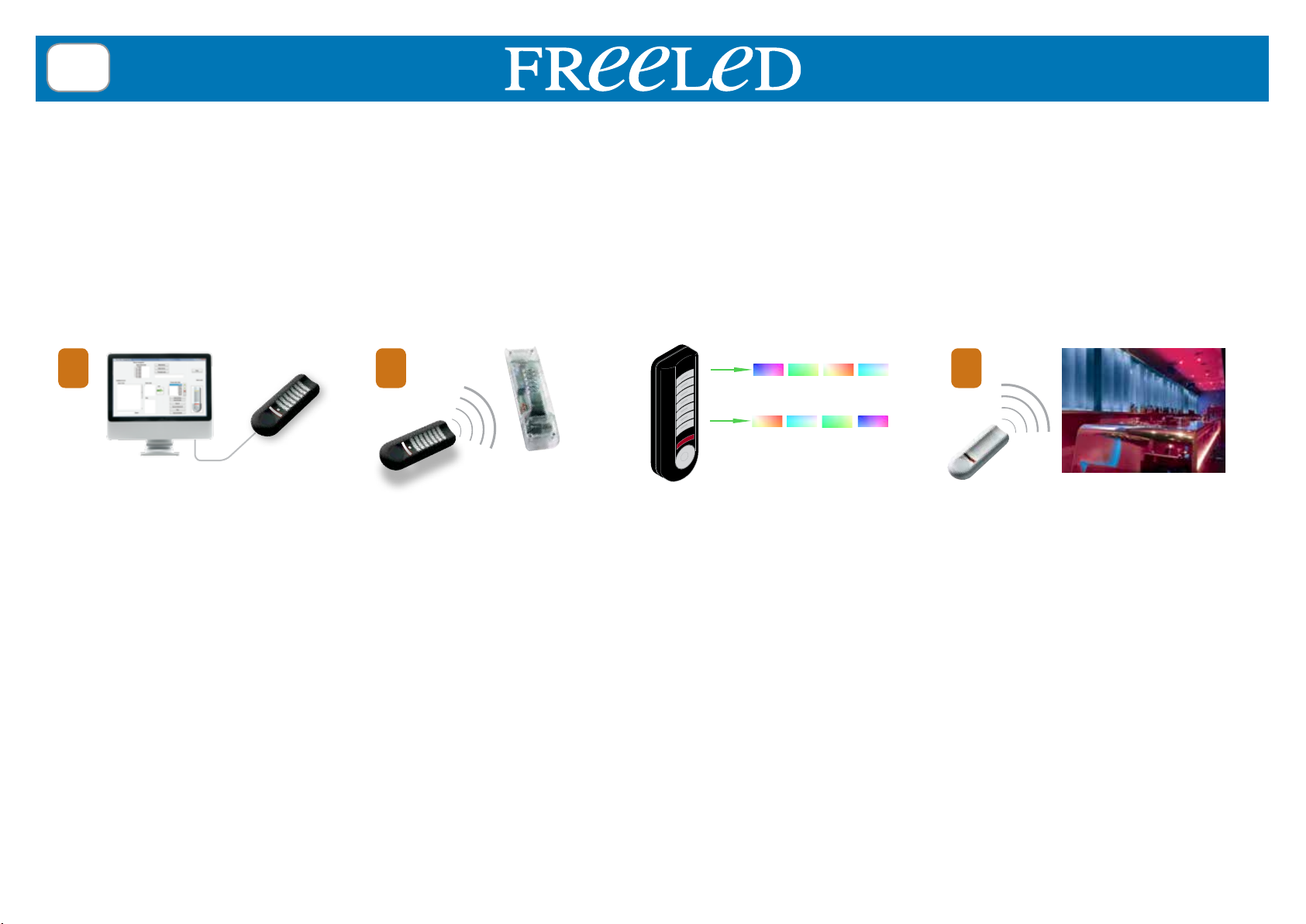

IT - Sistema completo per la gestione dell’illuminazione RGB di ambienti. Permette di creare atmosfere con innite possibilità di personalizzazione nella scelta di colori ed effetti in
3 mosse. Il sistema comprende un software PC dedicato alla creazione degli scenari ed un trasmettitore con connessione USB (TVTXQ868U07) per inviare ai ricevitori compatibili
gli scenari con una semplice trasmissione radio. Le operazioni di creazione ed invio degli scenari possono essere effettuate anche in momenti e luoghi diversi.
EN - A complete system for the management of RGB lighting of locations. It allows to create atmospheres with innite possibilities of customizations in colours and effects setting,
all in 3 steps. The system includes a dedicated PC software to create the scenes and a USB transmitter (TVTXQ868U07) to send the scenes to compatible receivers by means of
a simple radio transmission. Scenes creation and sending can be performed even in different time and place.
FR - Système complet pour la gestion des ambiances RGB. En trois étapes, il permet de créer des atmosphères avec possibilités innies de personnalisation dans le choix de
couleurs et effets. Le système comprend un logiciel pour ordinateur dédié à la réalisation des scenarios et un émetteur avec connexion USB (TVTXQ868U07) pour l’envoi via radio
des scenarios aux récepteurs compatibles. Les opérations de création et d’envoi des scenarios pourront être réalisées sans être obligatoirement sur les lieux de l’installation.
DE - Ein komplettes System für die Steuerung von RGB Beleuchtung in Ihrer Umgebung. Sie können damit unterschiedliche Atmosphären kreieren, mit einer endlosen Wahl an Farben
und Effekten in drei einfachen Schritten. Das Kit umfasst einen Sender mit USB-Anschluss (TVTXQ868U07) und eine spezielle PC Software, mit welcher Sie die Szenen einfach über Funk
an die kompatiblen Empfänger übermitteln können. Das Erstellen und Senden der Szenen kann in verschiedenen Momenten und von verschiedenen Stellen aus vorgenommen werden.
21 3
IT - CREAZIONE SCENARI CON IL
SOFTWARE. Collegare il trasmettitore
USB al PC ed utilizzare il software per
creare gli scenari.
EN - SCENES CREATION BY PC
SOFTWARE. Connect the USB transmitter
to PC and use the software to create the
scenes.
FR - CREATION DE SCENARIOS GRACE
AU LOGICIEL. Connecter l’émetteur USB
à l’ordinateur et utiliser le logiciel pour créer
les scenarios.
DE - ERSTELLUNG SZENEN ÜBER PC
SOFTWARE. Schließen Sie den USB
Sender an den PC und erstellen Sie die
Szenen mit der Software.
IT - INVIO SCENARI. Se si conosce il codice identicativo del ricevitore, l’invio e
la ricezione degli scenari avvengono automaticamente con un semplice comando,
altrimenti: memorizzare il trasmettitore USB (vedi par. 5.1), accenderlo con il tasto
ON, premere il tasto associato al ricevitore. I LED collegati si accendono prima di
giallo, poi di verde (se OK) o rosso (in caso di errore).
EN - SCENES TRANSMISSION. In case the ID code of the receiver is known,
sending and receiving of the scenes is automatic, by means of a simple command,
otherwise: memorize USB transmitter (see par. 5.1) , uurn it on with the button ON,
press the button associated to the receiver. The connected LED turn on with yellow
colour, then green (if OK) or red (in case of any error).
FR - ENVOI DE SCENARIOS. Si le code d’identication du récepteur est connu, l’envoi et
la réception des scenarios seront faits automatiquement par une simple commande ; en
cas contraire : il faut mémoriser l’émetteur USB (voir § 5.1), allumer l’émetteur en appuyant
sur le bouton ON, appuyer sur le bouton associé au récepteur. Les LED connectées
s’allument d’abord en jaune, ensuite en vert (si OK) ou en rouge (en cas d’erreur).
DE - SENDUNG DER SZENEN. Wenn Sie den ID Code des Empfängers kennen,
werden die Szenen automatische mit einem einfachen Befehl versendet und
empfangen, andernfalls: lernen Sie den USB Sender ein (siehe Abs. 5.1), schalten
Sie den Sender mit der Taste On ein, drücken Sie die dem Empfänger zugeordnete
Taste. Die angeschlossenen LEDs schalten zuerst auf Gelb, dann auf Grün (falls OK)
oder Rot (Fehler).
IT - UTILIZZO DEGLI SCENARI. Memorizzare un
nuovo trasmettitore con almeno 4 canali dedicato
al comando dei 4 scenari caricati (CH1..CH4 =
Scenari 1..4, tasto > 2 s = OFF).
EN - USE OF THE SCENES. Memorize a new
transmitter with at least 4 channels, reserved for
the command of the 4 loaded scenes (CH1..CH4 =
Scenes 1..4, button > 2 s = OFF).
FR - UTILISATION DES SCENARIOS. Mémoriser
un nouvel émetteur avec au moins 4 canaux dédiés
au contrôle des 4 scenarios (CH1..CH4 = Scenarios
1..4, bouton > 2 s = OFF).
DE - VERWENDUNG DER SZENEN. Lernen Sie
einen neuen Sender mit mindestens 4 Kanälen
ein für die Steuerung der 4 eingestellten Szenen
(CH1..CH4 = Szenen 1..4, Taste > 2 sek. = OFF).
.
.
.
1
2
3
4
5
6
7
ON
3
21 4
143 2
TVTXQ868U07
TVTXQ868U07
5

8
IT - FUNZIONI CON P1 (FREELED) EN  FUNCTIONS WITH P1 FREELED
FR - FONCTIONS AVEC P1 (FREELED) DE  FUNKTIONEN MIT P1 FREELED
1.15.1
*IT - Il buzzer emette un bip ad ogni pressione. EN - The buzzer will make a beep each press. FR - L’avertisseur sonore émet un bip à chaque appui. DE - Das Gerät quittiert jeden Druck mit einem Ton.
IT - FUNZIONE
EN - FUNCTION
FR - FONCTION
DE - FUNKTION
IT - Memorizzare un trasmettitore per
comandare gli scenari creati con Freeled
EN - Memorizing a transmitter to command the
scenes created by Freeled
FR - Mémoriser un émetteur pour commander
les scenarios créés par le Freeled
DE - Einlernen eines Senders um die mit der
Freeled erstellten Szenen zu steuern
*
x1
IT - Premere un tasto del trasmettitore 4/7/42
canali
EN - Press any button of the 4/7/42 channels
transmitter
FR - Appuyer sur un bouton de l’émetteur à
4/7/42 canaux
DE - Einen 4/7/42-Kanal Sender drücken
IT - Memorizzare un tasto del trasmettitore USB
(se non si opera con codici identicativi)
EN - Memorizing one button of the USB transmitter
(if not working with ID codes)
FR - Mémoriser un bouton de l’émetteur USB
(si non utilisation du code ID)
DE - Einlernen einer Taste des USB Senders
(Für die Verwendung ohne ID Code)
*
x2
IT - Premere il tasto del trasmettitore relativo al
codice da memorizzare.
EN - Press the button of the transmitter relative
to the code to memorize.
FR - Appuyer sur le bouton de l’émetteur
concernant le code à mémoriser.
DE - Drücken Sie die Sendertaste die auf den
zu speichernden Code bezogen ist.
IT - Cancellare un tasto del trasmettitore USB
(se non si opera con codici identicativi)
EN - Deleting one button of the USB transmitter
(if not working with ID codes)
FR - Supprimer un bouton de l’émetteur USB
(si non utilisation du code ID)
DE - Löschen einer Taste des USB Senders
(Für die Verwendung ohne ID Code)
*
x3
IT - Premere il tasto del trasmettitore relativo al
codice da cancellare.
EN - Press the button of the transmitter relative
to the code to delete.
FR - Appuyer sur le bouton de l’émetteur
concernant le code à supprimer.
DE - Drücken Sie die Sendertaste die auf den
zu löschenden Code bezogen ist.
IT - Cancellare tutti i trasmettitori USB
(se non si opera con codici identicativi)
EN - Deleting all the USB transmitters
(if not working with ID codes)
FR - Supprimer tous les émetteurs USB
(si non utilisation du code ID)
DE - Löschen aller USB Sender
(Für die Verwendung ohne ID Code)
*
x4
tenere premuto
keep it pressed
maintenir appuyé
gedrückt halten
suono continuo
continuous sound
son continu
Dauerton
...
(10 s)
suono continuo
continuous sound
son continu
Dauerton
suono intermittente
intermittent sound
son intermittent
intermittierender Ton
...
suono intermittente
intermittent sound
son intermittent
intermittierender Ton
...
suono intermittente
intermittent sound
son intermittent
intermittierender Ton
...
+
-
strd
+
-
rgb
...
+
-
rgbw
P3 P2 P1
P3 P2 P1
P3 P2 P1

9
IT - SPECIFICHE TECNICHE EN  TECHNICAL SPECIFICATIONS
FR - SPÉCIFICATIONS TECHNIQUES DE  TECHNISCHE DATEN
IT - Nell’ottica di un continuo sviluppo dei propri prodotti, il produttore si riserva il diritto di apportare modiche a dati tecnici e prestazioni senza preavviso.
EN - In the view of a constant development of their products, the manufacturer reserves the right for changing technical data and features without prior notice.
FR - Dans l’optique d’un développement continu de ses produits, le constructeur se réserve le droit d’apporter sans préavis des modications aux données techniques et aux prestations.
DE - Im Zuge einer kontinuierlichen Weiterentwicklung der Produkte behält sich der Hersteller das Recht vor technische Daten und Funktionen ohne vorherige Ankündigung zu ändern.
Alimentazione - Power supply - Alimentation - Stromversorgung 12V
24V (►TVPLAx)
Uscite - Output - Sorties - Ausgänge 3
Potenza massima per uscita - Max power for each output
Puissance maximale par sortie - Max. Leistung für Ausgänge
2.5A
(30W - 12V )
(60W - 24V )
Temperatura di funzionamento - Operating temperature range
Température de fonctionnement - Umgebungstemperatur im Betrieb -20°C / +50°C
IT - I cavi di collegamento devono avere una sezione adeguata al carico massimo applicato in uscita.
EN - The connection cables must have a section suitable to the maximum load applied to the output.
FR - Les câbles de connexion doivent avoir une section appropriée à la charge maximale appliquée en sortie.
DE - Die Verbindungskabel müssen einen Durchschnitt haben der angemessen ist für die maximale Ausgangslast.
Grado di protezione - Protection rating - Degré de protection - Schutzart IP20

10
IT - AVVERTENZE EN  WARNING FR - AVERTISSEMENTS DE  ACHTUNG
IT - Prima di collegare l’alimentatore alla rete elettrica assicurarsi che l’alimentatore e i LED siano collegati correttamente al ricevitore. Un errato collegamento dei diodi LED
(inversione di polarità) potrebbe danneggiarli, fare pertanto molta attenzione al loro collegamento rispettando le polarità. L’alimentatore del dispositivo deve fornire la tensione e la
corrente richiesta dal dispositivo e dai LED collegati. L’alimentatore deve essere conforme alla norma IEC60950-1 e protetto contro i corto circuiti e sovratensioni. All’accensione
il ricevitore riprende la condizione precedente allo spegnimento. Il prodotto non deve essere inglobato o appoggiato in prodotti isolanti come lana di vetro o polistirolo o prodotti
analoghi. Lasciare il contenitore il più arieggiato possibile.
EN - Connect the power supplier and the LED correctly to the receiver before connecting the power supplier to the mains supply. A faulty connection of the LED diodes (polarity
inversion) could damages them, therefore pay attention during their connection by respecting the polarity. The general power supply of the device has to be provided by a power
supplier which can supply the needed power and voltage. The power supply must be compliant with IEC60950-1 and must be protected against short circuit and overvoltage. At
the power-on the device resumes the status it had before the turning-off. The product must not be enclosed or placed with insulating material such as glass wool, polystyrene or
similar materials. Let the housing to be well-ventilated.
FR - Avant de brancher l’alimentation à la ligne électrique, s’assurer que l’alimentation et les LED soient branchées correctement au récepteur. Un branchement incorrect des
diodes LED (inversion de la polarité) peut les endommager, donc bien vérier les polarités lors du branchement. L’alimentation du dispositif doit fournir la tension et le courant
demandés par le dispositif et par les LED reliés. L’alimentation doit être conforme à la norme IEC60950-1 et elle doit être protégée contre les courts-circuits et les surtensions. A
la mise sous-tension, le dernier état avant extinction (ON ou OFF) est restauré. Le produit ne doit pas être incorporé ou posé dans des matériaux isolants (comme bre de verre,
polystyrène ou similaires). Faire en sorte de maintenir le boitier dans un endroit sec et aéré.
DE - Verbinden Sie die Stromversorgung und die LEDs korrekt mit dem Empfänger bevor Sie die Stromversorgung an das Netz anschließen. Ein fehlerhafter Anschluss (verkehrte
Polung) kann die LEDs beschädigen. Der Stromversorger des Geräts muss das Gerät und die angeschlossenen LEDs mit der entsprechenden Spannung und Strom versorgen.
Der Stromversorger des Geräts muss das Gerät und die angeschlossenen LEDs mit der entsprechenden Spannung und Strom versorgen. Das Netzgerät muss der Norm
IEC60950-1 entsprechen und gegen Kurzschlüsse und Überspannungen gesichert sein. Mit power- on- reset werden die Einstellungen vor dem Abschalten wieder hergestellt.
Das Gerät darf nicht eingehaust oder durch Isolationsmaterial wie Glaswolle, Polystyrol oder ähnlichem umbaut werden. Das Gehäuse muss eine ausreichende Durchlüftung
haben.
IT - Il fabbricante, Teleco Automation s.r.l , dichiara che il tipo di Apparecchiatura radio è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è
disponibile al seguente indirizzo Internet: www.telecoautomation.com/ce
EN - The manufacturer, Teleco Automation s.r.l, declares that the type of radio equipment is compliant with Directive 2014/53 / EU. The full text of the EU compliance
declaration is available at the following Internet address: www.telecoautomation.com/ce
FR -Le fabricant, Teleco Automation s.r.l, déclare que le type d’équipement radio est conforme avec la directive 2014/53/EU. Le texte intégral de la déclaration de conformité
EU est disponible à l’adresse internet suivante: www.telecoautomation.com/ce
DE - Der Hersteller, Teleco Automation S.r.l., erklärt hiermit dass die Funk- Produktart der Richtlinie 2014/53/UE entspricht. Die EU Konformitätserklärung kann auf der
folgenden Internetseite abgefragt werden:www.telecoautomation.com/c
ES - El fabricante, Teleco Automation s.r.l, declara que el tipo de equipo radio cumple con la Directiva 2014/53/UE. El texto completo de la declaración de conformidad de la
UE está disponible en la siguiente dirección de Internet: www.telecoautomation.com/ce
