Teletek electronics SensoIRIS WS IS User manual

SensoIRIS WS IS Инструкция за инсталиране
Внимание: Изключете напрежението на контура преди да инсталирате сирена
SensoIRIS WS IS!
1. Изберете подходящо място за монтаж на устройството.
2.󱆱Установете адреса на устройството посредством SensoIRIS Programmer или чрез панела.
Адресът трябва да бъде в интервал от 1 до 250 включително.
5. Поставете устройството в основата и го завъртете по посока на часовниковата стрелка до
попадане в направляващите канали - късият маркер на основата съвпада с този на корпуса.
Продължете да въртите докато маркерът на сирената съвпадне с дългия маркер на основата - чува
се щракване.
SensoIRIS WS IS е адресируемa Сирена с флаш лампа и вграден модул изолатор, за стенен
монтаж, предназначенa за използване в адресируеми пожароизвестителни алармени
системи, поддържащи комуникационен протокол TTE. Устройството получава захранване от
панела и може да бъде контролиранo чрез комуникационния протокол.
6. Програмирайте параметрите на устройството. Изберете последователно от панела: Система
- Програмиране - Устройства - Кръгови. Намерете инсталираното устройство, като зададете
адрес, номер на кръг и зона - панелът разпознава автоматично типа на устройството. Изберете
бутон Друго, за да влезете в менюто за допълнителни настройки.
4. Извършете електрически монтаж съгласно приложената схема.
3. Монтирайте основата на тавана или стената на помещението, като подберете винтове и дюбели
според монтажната повърхност.
Сирена SensoIRIS WS IS е съвместима с основи B124 за монтаж на таван и WSB IP65 за монтаж на
стена (за подробности се запознайте с описание 18020861).
7. Тествайте сирената за правилна работа.
Гаранция
Всички устройства притежават гаранция валидна от датата на производство. Датата на
производство е отбелязана с маркировка върху гърба на устройството, с цифри - ГГ MМ. Първите
две цифри представляват годината, а последните две - месеца на производство. Пример: “19 07”,
означава дата на производство Юли 2019.
За да върнете изделия за гаранционен сервиз се обръщайте към вашия регионален дистрибутор.
Български Инструкция за инсталиране
2. Set the device address using SensoIRIS Programmer or directly from addressable fire panel.
The address must be in the range from 1 to 250.
Installation Instructions
The device SensoIRIS WS IS is compatible with fire bases B124 for ceiling mounting and WSB IP65
for wall mounting (refer to manual 18020861 for details).
All devices carry on a warranty valid from the date of manufacture. The date of manufacture can be
checked by the code marking on the back of the device. The date is printed with numbers - YY MM.
The first two numbers represent the year and the last two - the month. For example: The date code
“19 07”, means the device is manufactured in July, 2019.
Attention: Power off the loop circuit before installing the SensoIRIS WS IS
addressable sounder!
SensoIRIS WS IS is аn addressable Wall Mount Sounder and Strobe designed with built-in
isolator module for installing in addressable fire alarm systems supporting TTE communication
protocol. The device is powered on from the panel and can be controlled via the communication
protocol.
1.󱆱Choose the proper place for installation of the device.
4. Connect the base to the fire panel using the wiring diagram.
6. Program the device parameters. Choose in consecutiveness from the control panel: System -
Programming - Devices - Loop. Find the installed sounder, as enter address, loop and zone
number - the panel automatically will recognize the type of the device. Choose the button MORE to
enter in the additional settings menu.
7. Test the sounder for proper operation.
Warranty
To return goods for warranty service, please contact with your local distributer for details.
3. Mount the fire base on the ceiling or on the wall of the protected premises using fixings
according the mounting surface.
5. Insert the device into the base and rotate clockwise until it drops into place - the short mark on
the base fits with that on the sounder body. Continue to rotate the sounder until its mark coincides
with the long mark on the base - a click is heard.
English Installation Instruction
18020254; RevC; 10/2020

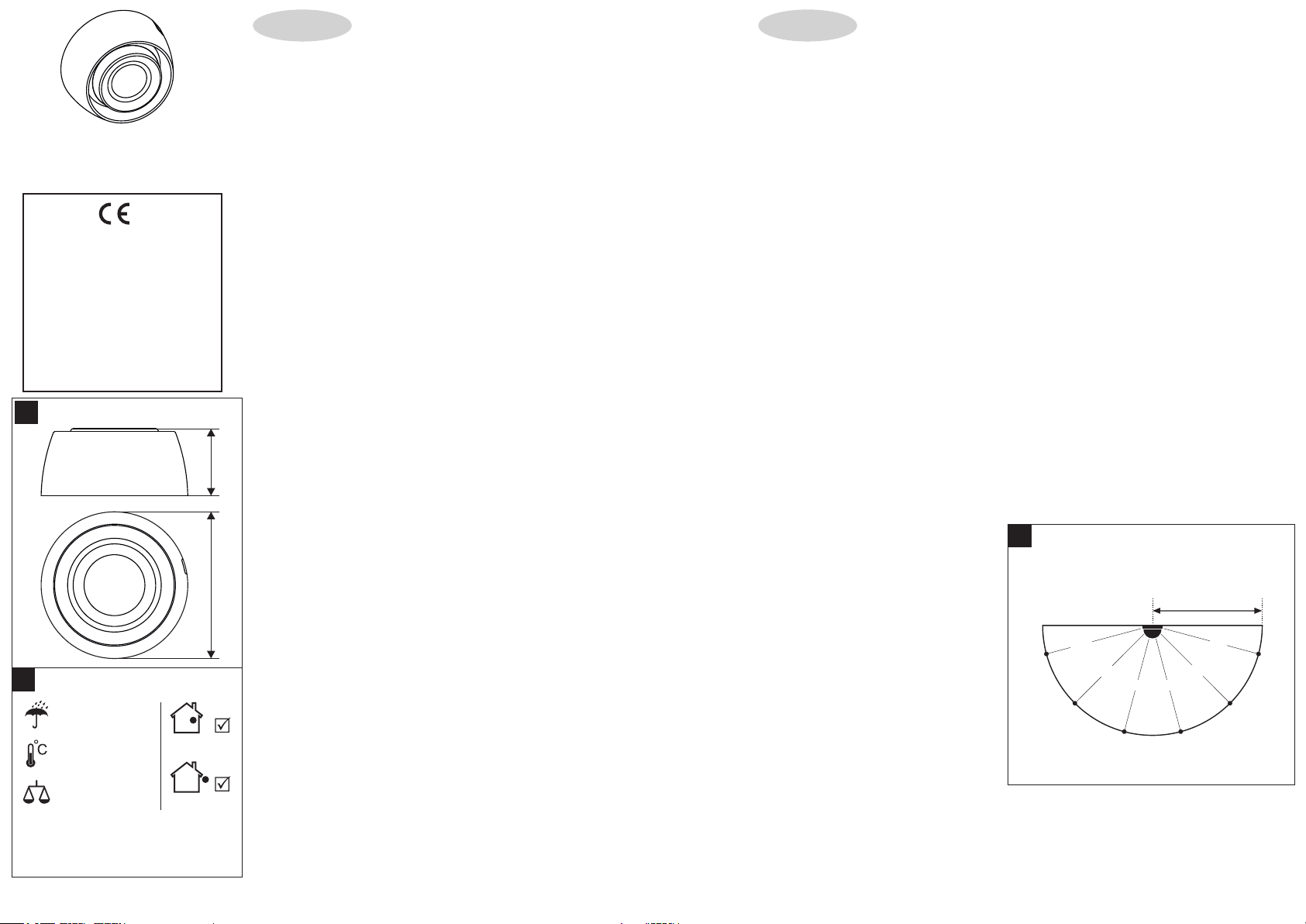

!Dimentions / Размери
55 mm
116 mm
Производителят си запазва правото за промени без
предизвестие!
ATTENTION: Read carefully this installation Instructions before
installing the device!
ВНИМАНИЕ: Прочетете внимателно инструкцията преди да
пристъпите към инсталиране на устройството!
This manual is subject to change without notice!
!A-weighted sound level diagram/
А-претеглена диаграма за
сила на звука
90dB
96dB97dB
91dB
86dB
1m
87dB
15°
45°
75°105°
135°
165°
Intelligent analogue addressable
fire alarm sounder and strobe
with built-in isolator
IP43C (ЕN54-3)*
IP65 (EN60529)**
-10°C ÷ +50°C
Installation / Инсталиране
~183g
Indoor use*
Вътрешен монтаж
Outdoor use**
Външен монтаж
!
* When used with base B124/
При използване на основа B124
** When used with base WSB IP65/
При използване на основа WSB IP65
Sounder Type B
EN 54-3:2001
Address: 14A Srebarna Str,
EN 54-17:2005/AC:2007
Teletek Electronics JSC
EN 54-17:2005
EN 54-3:2001/A1:2002
EN 54-3:2001/A2:2006
1407 Sofia, Bulgaria
DoP No: 071
Tested by EVPU
1293 20
- high volume (up to 30 pcs SensoIRIS WS IS to the loop). . . . . . . . . . . - високо ниво (до 30бр. SensoIRIS WS IS към кръга).............~ 92dB (A) ± 5dB @ 1m
Operating Voltage Range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Захранващо напрежение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 - 32VDC (Nom. 27VDC)
Nominal consumption (stand-by) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Номинална консумация (в покой) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <500μА@27VDC
Maximal consumption (main tone type 27): . . . . . . . . . . . . . . . . . . . . . . . . . Максимална консумация (основен тип на звука 27):
- low volume level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - ниско ниво . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <5mА
- high volume level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - високо ниво . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <13mА
- low volume level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - ниско ниво . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <3mА
- high volume level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - високо ниво . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <10mА
- low volume (up to 60 pcs SensoIRIS WS IS to the loop) . . . . . . . . . . . - ниско ниво (до 60бр. SensoIRIS WS IS към кръга). . . . . . . . . . . . . . ~ 80dB (A) ± 6dB @ 1m
Number of tone types . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Брой тонове. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Relative humidity resistance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Устойчивост на относителна влажност . . . . . . . . . . . . . . . . . . . . . . . . . . . (93 ± 3)% @ 40°C
Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Цвят . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . red/ червен
Maximal consumption (other tone types):. . . . . . . . . . . . . . . . . . . . . . . . . . . Максимална консумация (друг тип звук):
Power volume (main tone type 27): . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Изходна мощност (основен тип на звука 27):
Supported communication protocol . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Поддържан протокол за комуникация. . . . . . . . . . . . . . . . . . . . . . . . . . . . ТТЕ
2
Wire Gauge for terminals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сечение на използвания проводник . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2.5mm
Material. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Материал. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SAN, transparent/ прозрачен
Power volume (other tone types):. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Изходна мощност (друг тип звук):
- low volume (up to 60 pcs SensoIRIS WS IS to the loop) . . . . . . . . . . . - ниско ниво (до 60бр. SensoIRIS WS IS към кръга). . . . . . . . . . . . . . 75-85dB ± 3dB @ 1m
- high volume (up to 30 pcs SensoIRIS WS IS to the loop). . . . . . . . . . . - високо ниво (до 30бр. SensoIRIS WS IS към кръга).............80-95dB ± 3dB @ 1m
TECHNICAL SPECIFICATIONS / ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
ISOLATOR MODULE TECHNICAL SPECIFICATIONS/ ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА ИЗОЛАТОРА
Maximum rated switching current (e.g. under short circuit) (Is max) .....Макс. комутируем ток (например при късо съединие) (Is max) .............1.8A
** Note: Switches from open to closed / Забележка: Превключва от отворено към затворено състояние
Maximum rated continuous current with the switch closed (Ic max) .....Макс. продължителен ток при затворен ключ (непрекъснат кръг) (Ic max) . . . 0.7A
Minimum voltage at which the device reconnects (Vsc min)** . . . . . . . . . Мин. напрежение, при което устройството възстановява кръга (Vsc min)**. . . 5V
* Note: Switches from closed to open / Забележка: Превключва от затворено към отворено състояние
Nominal line voltage (Vnom) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Номинално напрежение в кръга (Vnom) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28V
Maximum line voltage (Vmax) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Максимално напрежение в кръга (Vmax) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32V
Minimum line voltage (Vmin) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Минимално напрежение в кръга (Vmin)................................16V
Maximum voltage at which the device reconnects (Vsc max)** . . . . . . . . Макс. напрежение, при което устройството възстановява кръга (Vsc max)** . 6.7V
Maximum leakage current with the switch open (isolated state) (II max) .Ток на утечка при отворен ключ (прекъснат кръг) (II max) .................16mA
Minimum voltage at which the device isolates (Vso min)* . . . . . . . . . . . . Мин. напрежение, при което устройството прекъсва кръга (Vso min)* . . . . . . . 5.9V
Maximum series impedance with the switch closed (Zc max) . . . . . . . . . . Макс. сериен импеданс при затворен ключ (непрекъснат кръг) (Zc max) . . . . 0.12Ω@28VDC
Maximum voltage at which the device isolates (Vso max)* ...........Макс. напрежение, при което устройството прекъсва кръга (Vso max)*. . . . . . 7.5V
0.15Ω@16VDC

4
3
2
1Base B124/ Основа B124 Address programming /
Програмиране на адрес
Down
Right
Up
Modify
Esc
Enter
Programmer
SensoIRIS
- You may also program the
address directly from the
fire panel.
- Можете да програмирате
адреса и директно от
панела.
!Wiring Diagram / Схема на свързване
Fire Panel / Пожароизвестителен панел
Earth
RI
+Loop
-Loop
-Loop
+Loop
B124
(fire detector/ детектор)
RI - Remote Indicator/
Надвратен индикатор
+Loop - Positive loop wire/
Положителен извод
-Loop - Negative loop wire/
Отрицателен извод
Earth - Earth point /
Заземителен извод
B124
(sounder/ сирена)
Tone types and description/ Видове звуци и описанието им
1
Tone Tone Type Tone Description / Application
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
28
29
30
31
32
970Hz
800Hz/970Hz @ 2Hz
800Hz - 970Hz @ 1Hz
970Hz 1s OFF/1s ON
970Hz, 0.5s/ 630Hz, 0.5s
554Hz, 0.1s/ 440Hz, 0.4s (AFNOR NF S 32 001)
500 - 1200Hz, 3.5s/ 0.5s OFF (NEN 2575:2000)
420Hz 0.625s ON/0.625s OFF (Australia AS1670 Alert tone)
500 - 1200Hz, 0.5s/ 0.5s OFF x 3/1.5s OFF (AS1670 Evacuation)
550Hz/440Hz @ 0.5Hz
970Hz, 0.5s ON/0.5s OFF x 3/ 1.5s OFF (ISO 8201)
2850Hz, 0.5s ON/0.5s OFF x 3/1.5s OFF (ISO 8201)
1200Hz - 500Hz @ 1Hz (DIN 33 404)
400Hz
550Hz, 0.7s/1000Hz, 0.33s
1500Hz - 2700Hz @ 3Hz
750Hz
2400Hz
660Hz
660Hz 1.8s ON/1.8s OFF
660Hz 0.15s ON/0.15s OFF
510Hz, 0.25s/ 610Hz, 0.25s
800/1000Hz 0.5s each (1Hz)
250Hz - 1200Hz @ 12Hz
500Hz - 1200Hz @ 0.33Hz
2400Hz - 2900Hz @ 9Hz
800Hz - 970Hz @ 100Hz
800Hz - 970Hz @ 9Hz
800Hz - 970Hz @ 3Hz
800Hz, 0.25s ON/1s OFF
500Hz - 1200Hz, 3.75s/0.25s OFF (AS2220)
Mounting Base B124/ Монтиране основа B124 Mounting the sounder/ Монтиране на сирената
27 2400Hz - 2900Hz @ 3Hz
2500Hz (main sound frequency/ основна честота)
Using the built-in
isolator module/
Използване на
вградения изолатор
Not using the built-in
isolator module/
Без използване на
вградения изолатор
Legend/ Легенда:
