Teletek electronics SensoIRIS WSST IS User manual

SensoIRIS WSST IS
SensoIRIS WSST IS е адресируемa Сирена със строб за стенен монтаж и вграден модул изолатор,
предназначенa за използване в адресируеми пожароизвестителни алармени системи, поддържащи
комуникационен протокол TTE. Устройството получава захранване от панела и може да бъде
контролиранo чрез комуникационния протокол.
Сирена SensoIRIS WSST IS е съвместимa основи B124 за монтаж на таван или стена и WSB IP65 за
монтаж на стена (за подробности се запознайте с описание 18020861).
Инструкция за инсталиране
Внимание: Изключете напрежението на контура преди да инсталирате сирена
SensoIRIS WSST IS!
1. Изберете подходящо място за монтаж на устройството.
2.󱆱Установете адреса на устройството посредством SensoIRIS Programmer или чрез панела. Адресът
трябва да бъде в интервал от 1 до 250 включително.
3. Монтирайте основата на тавана или стената на помещението, като подберете винтове и дюбели
според монтажната повърхност.
4. Извършете електрически монтаж съгласно приложената схема.
5. Поставете устройството в основата и го завъртете по посока на часовниковата стрелка до попадане в
направляващите канали - късият маркер на основата съвпада с този на корпуса. Продължете да въртите
докато маркерът на сирената съвпадне с дългия маркер на основата - чува се щракване.
6. Програмирайте параметрите на устройството. Изберете последователно от панела: Система -
Програмиране - Устройства - Кръгови. Намерете инсталираното устройство, като зададете адрес, номер
на кръг и зона - панелът разпознава автоматично типа на устройството. Изберете бутон Друго, за да
влезете в менюто за допълнителни настройки.
7. Тествайте сирената за правилна работа.
Гаранция
Всички устройства притежават гаранция валидна от датата на производство. Датата на производство е
отбелязана с печат на гърба на устройството, с цифри - ГГ MM. Първите две цифри представляват
годината, а последните две - месеца на производство. Пример: “17 07”, означава дата на производство
Юли 2017.
За да върнете изделия за гаранционен сервиз се обръщайте към вашия регионален дистрибутор.
Български Инструкция за инсталиране
SensoIRIS WS аST IS is n addressable Wall Mount Sounder and Strobe with built-in isolator module
designed for installing in addressable fire alarm systems supporting TTE communication protocol. The
device is powered on from the panel and can be controlled via the communication protocol.
The sounder SensoIRIS WSST IS is compatible with fire bases B124 for ceiling or wall mounting and WSB
IP65 for wall mounting (refer to manual 18020861 for details).
Installation Instructions
Attention: Power off the loop circuit before installing the SensoIRIS WSST IS
addressable sounder!
1.󱆱Choose the proper place for installation of the device.
2. Set the device address using SensoIRIS Programmer or directly from addressable fire panel. The
address must be in the range from 1 to 250.
3. Mount the fire base on the ceiling or on the wall of the protected premises using fixings according the
mounting surface.
4. Connect the base to the fire panel using the wiring diagram.
5. Insert the device into the base and rotate clockwise until it drops into place - the short mark on the base
fits with that on the sounder body. Continue to rotate the sounder until its mark coincides with the long mark
on the base - a click is heard.
6. Program the device parameters. System - Choose in consecutiveness from the control panel:
Programming - Devices - Loop. Find the installed sounder, as enter address, loop and zone number - the
panel automatically will recognize the type of the device. Choose the button to enter in the additional MORE
settings menu.
7. Test the sounder for proper operation.
Warranty
All The date of manufacture can be checked devices carry on a warranty valid from the date of manufacture.
by the code on the b of the de . The date is printed numbers - YY MM marking ack vice . The first two numbers
represent the year and the last two - the month. For example: The date code “17 07”, means the device is
manufactured in July, 2017.
To return goods for warranty service, please contact with your local distributer for details.
English Installation Instruction
Teletek Electronics JSC
Address: 14A Srebarna Str,
1407 Sofia, Bulgaria
EN54-3:2001
EN54-3:2001 / A1:2002
EN54-3:2001 / A2:2006
EN54-17:2005
EN54-17:2005 / AC:2007
EN54-23:2010
Fire alarm devices - Visual alarm
device (VAD) intended for use in and
around buildings
Sounder Type: A
Coverage volume: Open class
Intelligent analogue addressable
fire alarm sounder and strobe
with built-in isolator module
Essential characteristics
Performance under fire
conditions
Operational reliability
Duration of operation
Provision for external
conductors
Flammability of materials
Enclosure protection
Access
Manufacturer’s adjustments
On-site adjustments of
behavior
Requirements for software
controlled devices
Coverage volume
Variation of light output
Min. and max. light intensity
Light color
Light temporal pattern/
frequency of flashing
Marking and data
Synchronization
Temperature resistance
Humidity resistance
Corrosion resistance
Resistance to ingress
Electrical stability
Shock and vibration
resistance
Durability:
Performance
Pass
Pass
Pass
Pass
Pass
Pass
Pass
Pass
Pass
Pass
Pass
Pass
Pass
White
Pass
Pass
Pass
Pass
Pass
Pass
Pass
Pass
Pass
18020190; RevD; 04/2018
Installation / Инсталиране
!

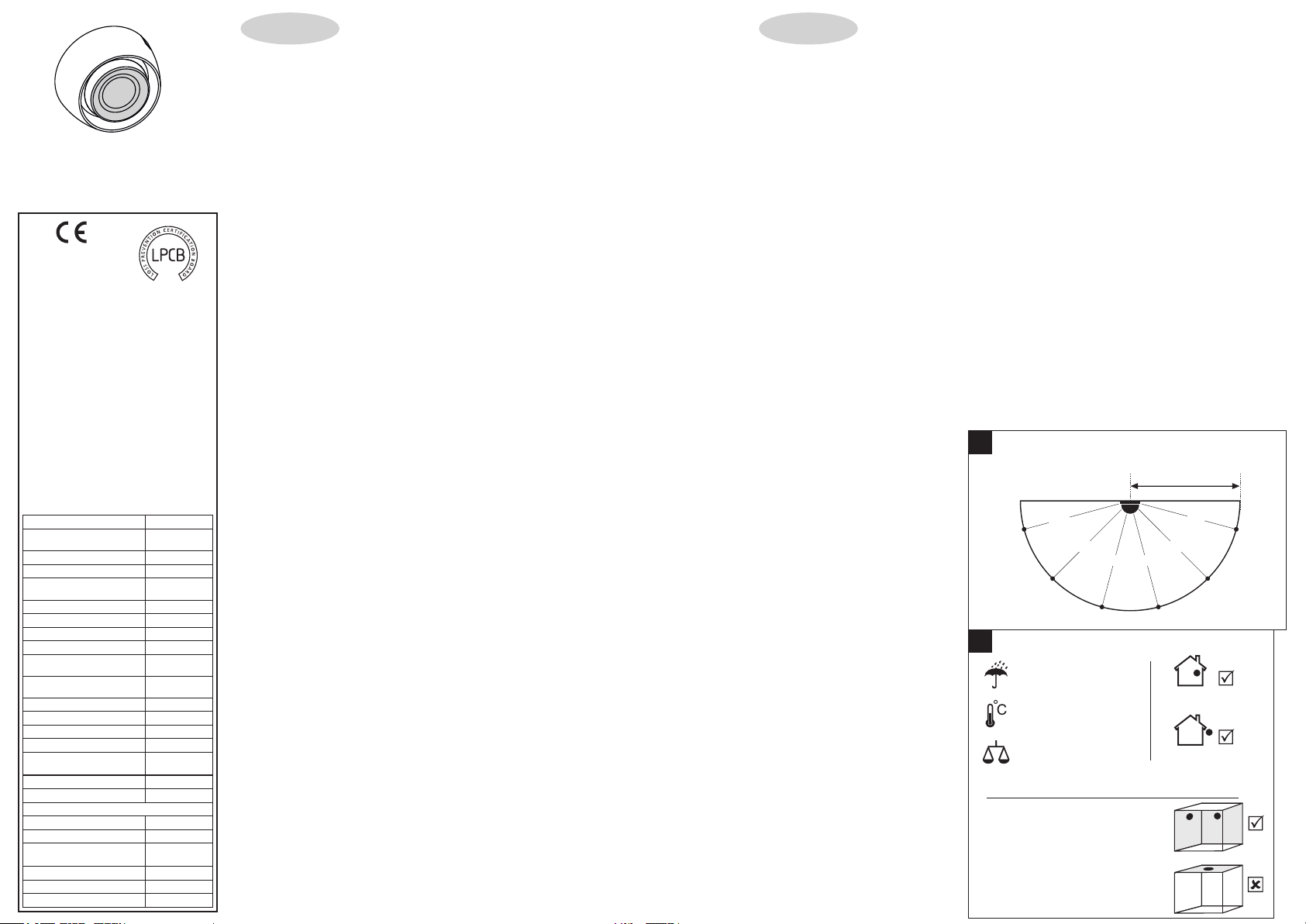

!A-weighted sound level diagram/
А-претеглена диаграма за сила на звука
91dB
97dB96dB
89dB
87dB
1m
88dB
15°
45°
75°105°
135°
165°
ATTENTION: Read carefully this installation Instructions before installing the device! This manual is subject to change without notice!
ВНИМАНИЕ: Прочетете внимателно инструкцията преди да пристъпите към инсталиране на устройството! Производителят си запазва правото
за промени без предизвестие!
Operating Voltage Range. . . . . . . . . . . . . . . . . . . . . . . . . Захранващо напрежение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 - 32VDC (Nom. 27VDC)
Nominal consumption (stand-by) . . . . . . . . . . . . . . . . . . . Номинална консумация (в покой). . . . . . . . . . . . . . . . . . . . . . . . . . <500μА@27VDC
Maximal consumption (main tone type 27): . . . . . . . . . . . Максимална консумация (основен тип на звука 27):
- low volume level, sound only . . . . . . . . . . . . . . . . . . - ниско ниво, само звук. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <5mА
- low volume level, sound and strobe . . . . . . . . . . . . . - ниско ниво, звук и включен строб . . . . . . . . . . . . . . . . . . . . . . <12mА
- high volume level, sound only* . . . . . . . . . . . . . . . . . - високо ниво, само звук*..............................<16,5mА
- high volume level, sound and strobe* . . . . . . . . . . . . - високо ниво, звук и включен строб*. . . . . . . . . . . . . . . . . . . . <22mА
Maximal consumption (other tone types): . . . . . . . . . . . . Максимална консумация (друг тип звук):
- low volume level, sound only . . . . . . . . . . . . . . . . . . - ниско ниво, само звук. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <4mА
- low volume level, sound and strobe . . . . . . . . . . . . . - ниско ниво, звук и включен строб . . . . . . . . . . . . . . . . . . . . . . <11mА
- high volume level, sound only. . . . . . . . . . . . . . . . . . - високо ниво, само звук. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . <10mА
- high volume level, sound and strobe . . . . . . . . . . . . - високо ниво, звук и включен строб . . . . . . . . . . . . . . . . . . . . . <16.5mА
Consumption with activated isolator. . . . . . . . . . . . . . . . . Консумация при задействан изолатор . . . . . . . . . . . . . . . . . . . . . . <15mA
Power volume (main tone type 27): .................Изходна мощност (основен тип на звука 27):
- low volume . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - ниско ниво . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ~ 80dB (A) ± 6dB @ 1m
- high volume* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - високо ниво*.......................................~ 92dB (A) ± 5dB @ 1m
Power volume (other tone types): . . . . . . . . . . . . . . . . . . Изходна мощност (друг тип звук):
- low volume . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - ниско ниво . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75-85dB ± 3dB @ 1m
- high volume. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - високо ниво . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80-95dB ± 3dB @ 1m
Number of tone types. . . . . . . . . . . . . . . . . . . . . . . . . . . . Брой тонове . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Supported communication protocol . . . . . . . . . . . . . . . . . Поддържан протокол за комуникация . . . . . . . . . . . . . . . . . . . . . . ТТЕ 2
Wire Gauge for terminals . . . . . . . . . . . . . . . . . . . . . . . . . Сечение на използвания проводник. . . . . . . . . . . . . . . . . . . . . . . . 2.5mm
Relative humidity resistance . . . . . . . . . . . . . . . . . . . . . . Устойчивост на относителна влажност . . . . . . . . . . . . . . . . . . . . . (93 ± 3)% @ 40°C
Color. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Цвят . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . white transparent/ бял прозрачен
Material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Материал . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SAN
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Размери . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116x55mm
* Note: Approved to EN54-3 only! / * Забележка: Одобрено според изискванията на EN54-3!
TECHNICAL SPECIFICATIONS / ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
Visual Alarm Device (VAD)
EN54-23
1139d/01
ISOLATOR MODULE TECHNICAL SPECIFICATIONS/ ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ НА ИЗОЛАТОРА
Maximum line voltage (Vmax) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Максимално напрежение в кръга (Vmax) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32V
Nominal line voltage (Vnom) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Номинално напрежение в кръга (Vnom) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28V
Minimum line voltage (Vmin) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Минимално напрежение в кръга (Vmin). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16V
Maximum voltage at which the device isolates (Vso max)* ...........Макс. напрежение, при което устройството прекъсва кръга (Vso max)*. . . . . . 7.5V
Minimum voltage at which the device isolates (Vso min)* . . . . . . . . . . . . Мин. напрежение, при което устройството прекъсва кръга (Vso min)* . . . . . . . 5.9V
Maximum voltage at which the device reconnects (Vsc max)** . . . . . . . . Макс. напрежение, при което устройството възстановява кръга (Vsc max)** . 6.7V
Minimum voltage at which the device reconnects (Vsc min)** . . . . . . . . . Мин. напрежение, при което устройството възстановява кръга (Vsc min)**. . . 5V
Maximum rated continuous current with the switch closed (Ic max) .....Макс. продължителен ток при затворен ключ (непрекъснат кръг) (Ic max) . . . 0.7A
Maximum rated switching current (e.g. under short circuit) (Is max) .....Макс. комутируем ток (например при късо съединие) (Is max) .............1.8A
Maximum leakage current with the switch open (isolated state) (II max) .Ток на утечка при отворен ключ (прекъснат кръг) (II max) .................16mA
Maximum series impedance with the switch closed (Zc max) . . . . . . . . . . Макс. сериен импеданс при затворен ключ (непрекъснат кръг) (Zc max) . . . . 0.12Ω@28VDC
* Note: Switches from closed to open / Забележка: Превключва от затворено към отворено състояние
** Note: Switches from open to closed / Забележка: Превключва от отворено към затворено състояние
0.15Ω@16VDC
Note: The coverage volume diagram and
characteristics of the sounder are described in
document “SensoIRIS WSST IS
Coverage volume, RevB, 04/2018”.
Забележка: Диаграмата на покритие и
съответните характеристики са
описани в документ “SensoIRIS WSST IS
Coverage volume, RevB, 04/2018”.
DoP No: 006
1293 17
Tested by EVPU
1293-CPR-0462 Rev.1
IP21C (ЕN54-3)*
IP65 (EN60529)**
-10°C ÷ +50°C
~183g
Indoor use*
Вътрешен монтаж
Outdoor use**
Външен монтаж
* When used with base B124/ При използване на основа B124
** When used with base WSB IP65 (Tested by EVPU)/
При използване на основа WSB IP65

4
3
2
1Base B124/ Основа B124 Address programming /
Програмиране на адрес
Down
Right
Up
Modify
Esc
Enter
Programmer
SensoIRIS
- You may also program the
address directly from the
fire panel.
- Можете да програмирате
адреса и директно от
панела.
Tone types and description/ Видове звуци и описанието им
1
Tone Tone Type Tone Description / Application
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
28
29
30
31
32
970Hz
800Hz/970Hz @ 2Hz
800Hz - 970Hz @ 1Hz
970Hz 1s OFF/1s ON
970Hz, 0.5s/ 630Hz, 0.5s
554Hz, 0.1s/ 440Hz, 0.4s (AFNOR NF S 32 001)
500 - 1200Hz, 3.5s/ 0.5s OFF (NEN 2575:2000)
420Hz 0.625s ON/0.625s OFF (Australia AS1670 Alert tone)
500 - 1200Hz, 0.5s/ 0.5s OFF x 3/1.5s OFF (AS1670 Evacuation)
550Hz/440Hz @ 0.5Hz
970Hz, 0.5s ON/0.5s OFF x 3/ 1.5s OFF (ISO 8201)
2850Hz, 0.5s ON/0.5s OFF x 3/1.5s OFF (ISO 8201)
1200Hz - 500Hz @ 1Hz (DIN 33 404)
400Hz
550Hz, 0.7s/1000Hz, 0.33s
1500Hz - 2700Hz @ 3Hz
750Hz
2400Hz
660Hz
660Hz 1.8s ON/1.8s OFF
660Hz 0.15s ON/0.15s OFF
510Hz, 0.25s/ 610Hz, 0.25s
800/1000Hz 0.5s each (1Hz)
250Hz - 1200Hz @ 12Hz
500Hz - 1200Hz @ 0.33Hz
2400Hz - 2900Hz @ 9Hz
800Hz - 970Hz @ 100Hz
800Hz - 970Hz @ 9Hz
800Hz - 970Hz @ 3Hz
800Hz, 0.25s ON/1s OFF
500Hz - 1200Hz, 3.75s/0.25s OFF (AS2220)
Mounting Base B124/ Монтиране основа B124 Mounting the sounder/ Монтиране на сирената
27* 2400Hz - 2900Hz @ 3Hz
2500Hz (main sound frequency/ основна честота)
!Wiring Diagram / Схема на свързване
Fire Panel / Пожароизвестителен панел
Earth
RI
+Loop
-Loop
-Loop
+Loop
B124
(fire detector/ детектор)
RI - Remote Indicator/
Надвратен индикатор
+Loop - Positive loop wire/
Положителен извод
-Loop - Negative loop wire/
Отрицателен извод
Earth - Earth point /
Заземителен извод
B124
(sounder/ сирена)
Using the built-in
isolator module/
Използване на
вградения изолатор
Not using the built-in
isolator module/
Без използване на
вградения изолатор
Legend/ Легенда:
UP
90°
90°
UP
UP
* Note: Approved to EN54-3 only! / * Забележка: Одобрено според изискванията на EN54-3!
