tepro TORONTO XXL User manual

Bitte aufklappen
01.04.2010 13:38:13 Uhr
Bitte aufklappen
01.04.2010 13:38:13 Uhr
k Bedienungsanleitung
GRILLWAGEN „TORONTO XXL“
Holzkohlengrill
t Operating manual
TROLLEY GRILL “TORONTO XXL”
Charcoal Grill
Version 2019/
Art. Nr. 1165S

3
k
Inhalt
Bevor Sie das Gerät benutzen....................................................................................... 4
Lieferumfang .............................................................................................................. 4 - 6
Bestimmungsgemäßer Gebrauch................................................................................. 6
Zu Ihrer Sicherheit ..................................................................................................... 6 - 8
Signalsymbole ............................................................................................................ 6
Allgemeine Sicherheitshinweise ........................................................................... 6 - 7
Sicherheitshinweise............................................................................................... 7 - 8
Montage .................................................................................................................... 9 - 13
Vorbereitung ............................................................................................................... 9
Benötigtes Werkzeug ................................................................................................. 9
Grill zusammenbauen ......................................................................................... 9 - 13
Grill aufstellen............................................................................................................... 14
Vor dem Grillen ............................................................................................................. 14
Bedienung............................................................................................................... 14 - 15
Wartung und Reinigung ........................................................................................ 15 - 16
Entsorgung .................................................................................................................... 16
Konformitätserklärung................................................................................................. 17
Technische Daten ......................................................................................................... 17
Service .......................................................................................................................... 17
Inverkehrbringer ........................................................................................................... 17
Passendes Zubehör (nicht im Lieferumfang enthalten).....................................18- 22

4
k
Bevor Sie das Gerät
benutzen
Prüfen Sie nach dem Auspacken sowie
vor jedem Gebrauch, ob der Artikel
Schäden aufweist.
Sollte dies der Fall sein, benutzen Sie den
Artikel nicht, sondern benachrichtigen Sie
bitte Ihren Händler.
Die Bedienungsanleitung basiert auf
den in der Europäischen Union gültigen
Normen und Regeln. Beachten Sie
im Ausland auch landesspezifische
Richtlinien und Gesetze!
Lesen Sie vor der Inbetriebnahme
zuerst die Sicherheitshinweise
und die Bedienungsanleitung
aufmerksam durch. Nur so
können Sie alle Funktionen sicher
und zuverlässig nutzen.
Heben Sie die Bedienungsanleitung gut
auf und übergeben Sie sie auch an einen
möglichen Nachbesitzer.

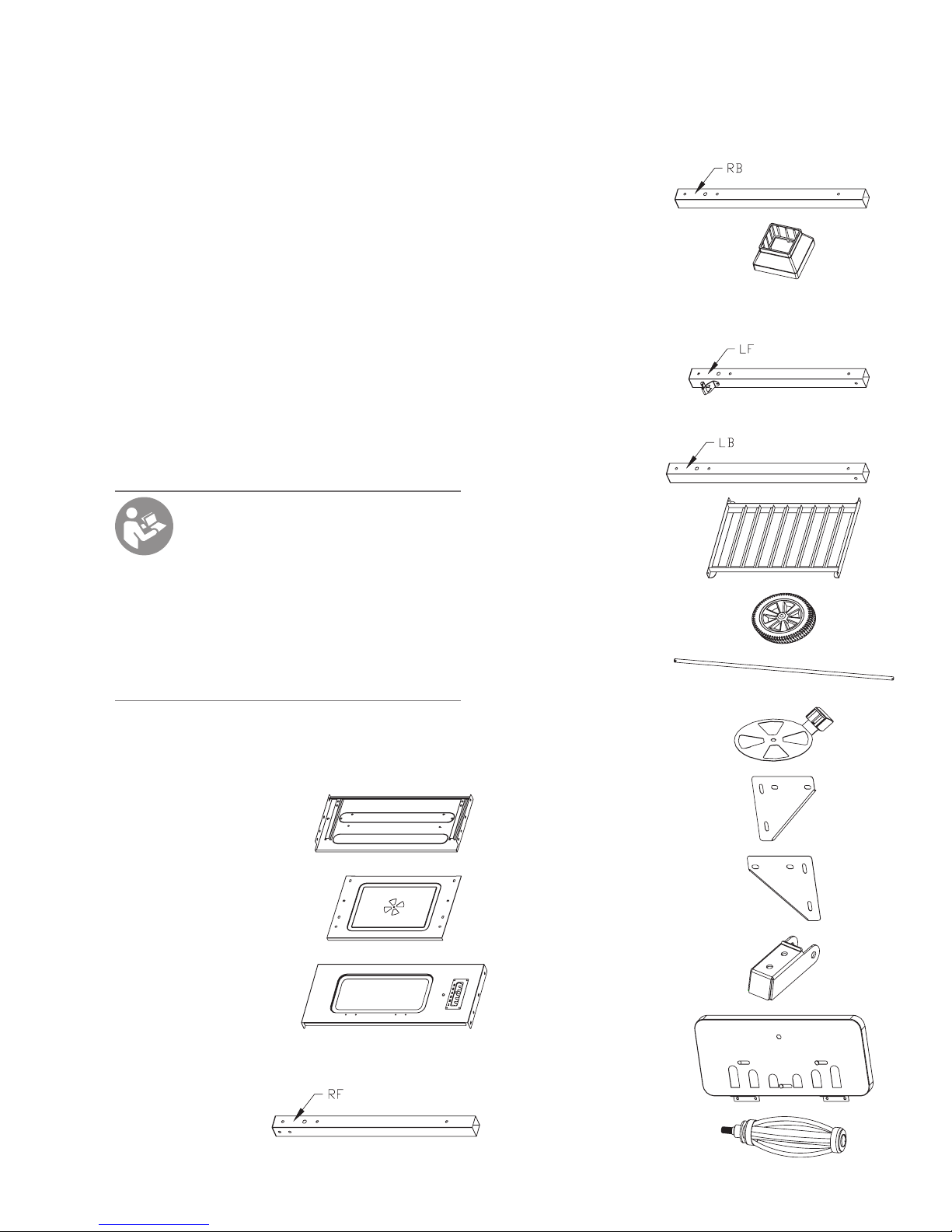

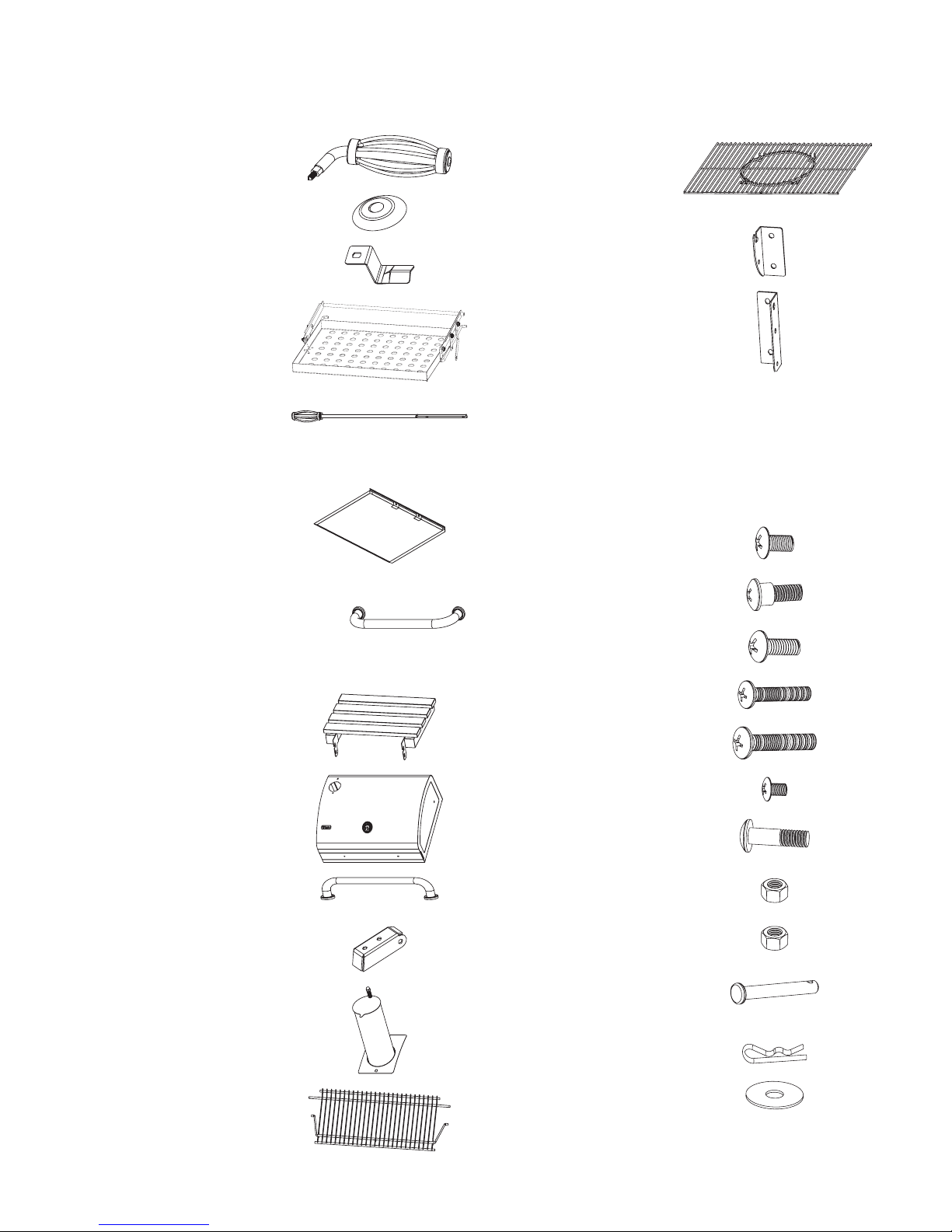

Lieferumfang
1Rückwand 1x
2Seitenwand 2x
3Vorderwand 1x
4 Standbein, vorne rechts 1x
5 Standbein, hinten rechts 1x
6Standfuß 2x
7 Standbein, vorne links mit
Flaschenöffner 1x
8 Standbein, hinten links 1x
9 untere Ablage 1x
10 Rad 2x
11 Achse 1x
12 Lüftungsscheibe
2x
13 Stütze links 1x
14 Stütze rechts 1x
15 unteres
Scharnier 2x
16 Ofentür 1x
17 Griff für
Ofentürlüftung 1x

5
k
18 Ofentürgriff 1x
19 Unterlage für
Ofentürgriff 1x
20 Ofentürriegel 1x
21 Kohlerost 1x
22 Kohlerosthebel
1x
23 Ascheauffangschale 1x
24 Griff für Ascheauffangschale
25 Seitenablage mit vier Haken 2x
(vorinstalliert)
26 Haube 1x
27 Haubengriff 1x
28 oberes Scharnier
2x
29 Schlot 1x
30 Warmhaltegitter
1x
31,
31.1
Grillrost (1x) mit
Rosteinsatz (1x)
32 Kohlerosthalter
(links) 1x
33 Kohlerosthalter
(rechts) 1x
34 Thermometer
Befestigungssortiment
A Schraube (M6x12) 38x
BBolzenschraube
(M6x18) 8x
C Schraube (M6x25) 2x
D Schraube (M6x35) 4x
E Schraube (M6x40) 4x
FSchraube (M4x10) 4x
GSchraube für Kohlerost
(M6x22) 1x
H Mutter (M4) 4x
I Mutter (M6) 10x
J Scharnierstift für
Haube (D6x35) 2x
K Splint (D1.4) 6x
LUnterlegscheibe
(D6x20) 7x

6
k

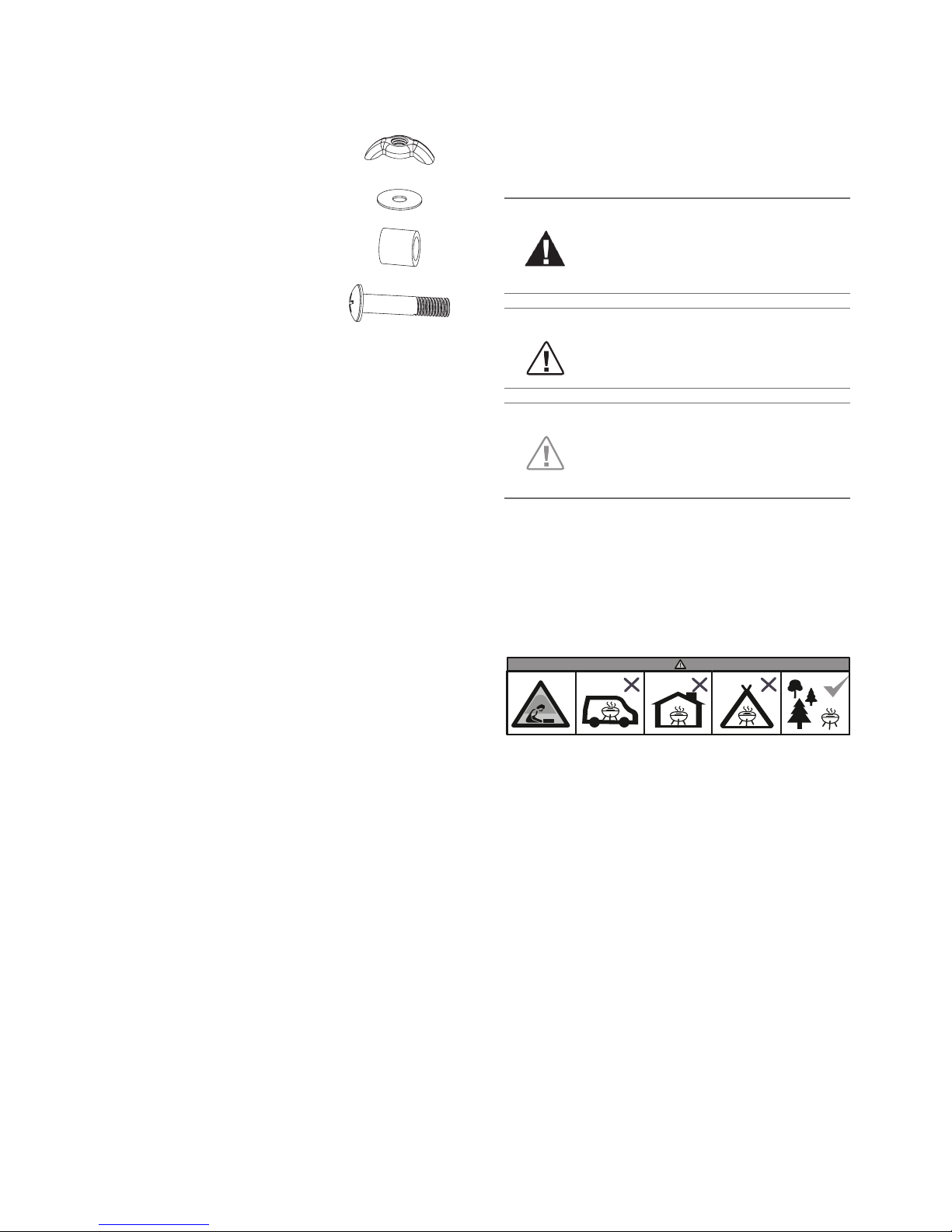

MFlügelschraube (M6) 1x
N Mutter (D6x12) 2x
O Mutter rund 1x
P Schraube (M6x32) 1x
Bitte prüfen Sie, ob die Lieferung
vollständig und unbeschädigt ist. Sollte
ein Teil fehlen oder defekt sein, wenden
Sie sich bitte an Ihren Händler.
Reklamationen nach erfolgter oder
angefangener Montage hinsichtlich
Beschädigung oder fehlender Teile
werden nicht anerkannt.
Bestimmungsgemäßer
Gebrauch
Dieser Grill dient zum Erhitzen, Garen
und Grillen von Speisen. Der Grill
ist ausschließlich zur Verwendung
im Freien geeignet und nur zur
Verwendung im privaten Bereich
bestimmt. Verwenden Sie den Artikel
nur, wie in dieser Bedienungsanleitung
beschrieben. Jede andere Verwendung
gilt als nicht bestimmungsgemäß und
kann zu Sachschäden oder sogar zu
Personenschäden führen. Der Hersteller
übernimmt keine Haftung für Schäden,
die durch nicht bestimmungsgemäßen
Gebrauch entstanden sind.
Zu Ihrer Sicherheit
Signalsymbole
Gefahr Hohes Risiko!
Missachtung der Warnung
kann zu Schäden für Leib und
Leben führen.
Achtung Mittleres Risiko!
Missachtung der Warnung kann
Sachschäden verursachen.
Vorsicht Geringes Risiko!
Sachverhalte, die beim
Umgang mit dem Gerät
beachtet werden sollten.
ALLGEMEINE
SICHERHEITSHINWEISE
- bei jedem Gebrauch zu beachten
–Nicht in geschlossenen Räumen
nutzen!
–ACHTUNG! Zum Anzünden oder
Wiederanzünden keinen Spiritus
oder Benzin verwenden!
–Nur Anzündhilfen entsprechend EN
1860-3 verwenden!
–ACHTUNG! Dieses Grillgerät wird
sehr heiß und darf während des
Betriebes nicht bewegt werden!
–ACHTUNG! Kinder und Haustiere
fernhalten!
–Betreiben Sie den Grill nicht
in geschlossenen und/ oder
bewohnbaren Räumen, z.B.
Gebäuden, Zelten, Wohnwagen,
Wohnmobilen, Booten.
–Legen Sie das Grillgut erst auf, wenn die
Holzkohle mit einer hellen Ascheschicht
bedeckt ist.

7
k
Es besteht Lebensgefahr durch
Kohlenmonoxid Vergiftung!
Sicherheitshinweise
Gefahr Brandgefahr!
Die glühende Holzkohle
und Teile des Grills werden
während des Betriebs sehr
heiß und können Brände
entfachen.
– Grundsätzlich einen Feuerlöscher und
einen Erste-Hilfe-Kasten bereithalten
und auf den Fall eines Unfalls oder
Feuers vorbereitet sein.
– Grill auf eine ebene, waagerechte,
sichere, hitzeunempfindliche und
saubere Oberfläche stellen.
– Grill so aufstellen, dass er mindestens
1 m entfernt von leicht entzündlichen
Materialien wie z.B. Markisen,
Holzterrassen oder Möbeln steht.
– Grill während des Betriebs nicht
transportieren.
– Kohle nur im windgeschützten Bereich
anzünden.
– Grill mit max. 1,5 kg Holzkohle befüllen.
– Einige Nahrungsmittel erzeugen
brennbare Fette und Säfte. Grill
regelmäßig reinigen, am besten nach
jedem Gebrauch.
– Asche erst auskippen, wenn die
Holzkohle vollständig ausgebrannt und
abgekühlt ist.
Gefahr Verbrennungs- und
Unfallgefahr!
Dieses Gerät ist nicht dafür
bestimmt, durch Personen
(einschl. Kinder) mit
eingeschränkten physischen,
sensorischen oder geistigen
Fähigkeiten oder mangels
Erfahrung und/oder mangels
Wissen benutzt zu werden.
– Diesen Personenkreis auf die Gefahren
des Geräts hinweisen und durch eine
für ihre Sicherheit zuständige Person
beaufsichtigen.
– Jegliche Änderungen an dem Produkt
stellen eine große Sicherheitsgefahr
dar und sind verboten. Selbst keine
unzulässigen Eingriffe vornehmen. Bei
Beschädigungen, Reparaturen oder
anderen Problemen am Grill an unsere
Servicestelle oder an einen Fachmann
vor Ort wenden.
– Kinder und Haustiere vom Gerät
fernhalten.
Der Grill, die darin befindliche Kohle und
das Grillgut werden während des Betriebs
sehr heiß, so dass jeder Kontakt damit zu
schwersten Verbrennungen führen kann.
– Ausreichenden Abstand zu heißen
Teilen halten, da jeder Kontakt zu
schwersten Verbrennungen führen
kann.
– Zum Grillen immer Grill- oder Küchen-
handschuhe (Handschuh Kategorie II
bezüglich Hitzeschutz, z.B. DIN-EN
407) tragen. Der Handschuh muss der
PSA-Verordnung entsprechen.
– Nur langstielige Grillwerkzeuge mit
hitzebeständigen Griffen verwenden.
– Keine Kleidung mit weiten Ärmeln tragen.
– Nur trockene Anzünder oder spezielle
Grill-Flüssiganzünder entsprechend der

8
k
EN 1860-3 als Anzündhilfe benutzen.
– Grill vor dem Reinigen bzw. Wegstellen
vollständig abkühlen lassen.
Gefahr Verpuffungsgefahr!
Entzündliche Flüssigkeiten, die
in die Glut gegossen werden,
bilden Stichflammen oder
Verpuffungen.
– Niemals Zündflüssigkeit wie Benzin
oder Spiritus verwenden.
– Auch keine mit Zündflüssigkeit getränkten
Kohlestücke auf die Glut geben.
Gefahr Vergiftungsgefahr!
Beim Verbrennen von
Holzkohle, Grillbriketts etc.
bildet sich Kohlenmonoxyd.
Dieses Gas ist geruchlos
und kann in geschlossenen
Räumen tödlich sein!
– Grill ausschließlich im Freien betreiben.
Gefahr Gesundheitsgefahr!
Verwenden Sie keine
Farblösemittel oder Verdünner,
um Flecken zu entfernen. Diese
sind gesundheitsschädlich und
dürfen nicht mit Lebensmitteln
in Berührung kommen.
Gefahr Gefahren für Kinder!
Kinder können sich beim
Spielen in der Verpackungsfolie
verfangen und darin ersticken.
– Lassen Sie Kinder nicht mit den
Verpackungsfolien spielen.
– Achten Sie darauf, dass Kinder
keine kleinen Montageteile in den
Mund nehmen. Sie könnten die Teile
verschlucken und daran ersticken.
Gefahr Verletzungsgefahr!
Am Grill und an den Einzelteilen
befinden sich zum Teil scharfe
Kanten.
– Mit den Einzelteilen des Grills
vorsichtig umgehen, damit Unfälle bzw.
Verletzungen während des Aufbaus
und des Betriebes vermieden werden.
Gegebenenfalls Schutzhandschuhe
tragen.
– Den Grill nicht in der Nähe von
Eingängen oder viel begangenen
Zonen aufstellen.
– Während des Grillens immer größte
Sorgfalt ausüben. Bei Ablenkung
können Sie die Kontrolle über das
Gerät verlieren.
– Seien Sie stets aufmerksam und
achten Sie immer darauf, was Sie tun.
Das Produkt nicht benutzen, wenn
Sie unkonzentriert oder müde sind
bzw. unter dem Einfluss von Drogen,
Alkohol oder Medikamenten stehen.
Bereits ein Moment der Unachtsamkeit
beim Gebrauch des Produktes kann zu
ernsthaften Verletzungen führen.
Achtung Beschädigungsgefahr!
Während des Gebrauchs
können sich die
Verschraubungen allmählich
lockern und die Stabilität des
Grills beeinträchtigen.
– Prüfen Sie die Festigkeit der Schrauben
vor jedem Gebrauch. Ziehen Sie ggf.
alle Schrauben noch einmal nach, um
einen festen Stand zu gewährleisten.
Achtung Beschädigungsgefahr!
Verwenden Sie keine starken
oder schleifenden Lösemittel
oder Scheuerpads, da diese
die Oberflächen angreifen und
Scheuerspuren hinterlassen.

9
k
Montage
Vorbereitung
Gefahr Verletzungsgefahr!
Die Nichtbeachtung der
Anweisungen kann zu
Problemen und Gefahren bei
der Verwendung des Grills
führen.
– Befolgen Sie alle hier aufgeführten
Montageanweisungen.
1. Lesen Sie sich die
Montageanweisungen zunächst
vollständig durch.
2. Nehmen Sie sich ausreichend Zeit für
die Montage und schaffen Sie eine
ebene Arbeitsfläche von zwei bis drei
Quadratmetern.
3. Eventuell sind Kleinteile wie etwa
Griffe bereits vormontiert.
Benötigtes Werkzeug
1x Kreuzschlitzschraubendreher
1x verstellbarer Maulschlüssel
Grill auspacken
Den Grill auspacken und sämtliche
Verpackungsfolien entfernen. Das
Verpackungsmaterial außer Reichweite
von Kindern aufbewahren und nach dem
Zusammenbau des Grills den Vorschriften
entsprechend entsorgen.
Befolgen Sie die folgenden Schritte, um
den Grill zusammenzubauen.

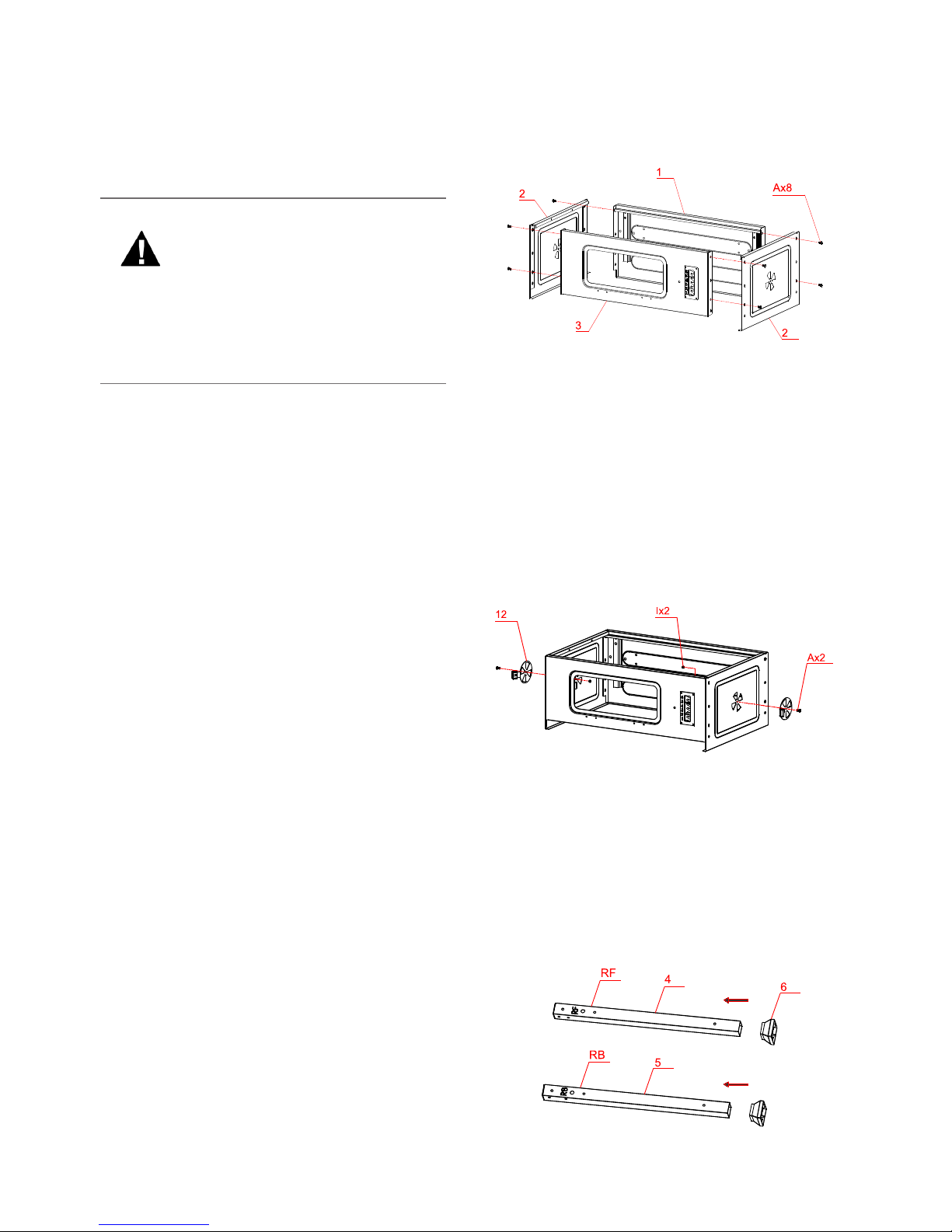

Schritt 1
Verbinden Sie die beiden Seitenwände (2)
und die Rückwand (1) mit Schrauben (A).
Verbinden Sie die Vorderwand (3) und die
beiden Seitenwände (2) mit Schrauben (A).
Hinweis: Benutzen Sie das erste und das
dritte Loch für die Schrauben.
Schritt 2
Befestigen Sie die beiden Lüftungsschei-
ben (12) mit Schrauben (A) und Muttern (I)
an den Seitenwänden (2).
Schritt 3

10
k

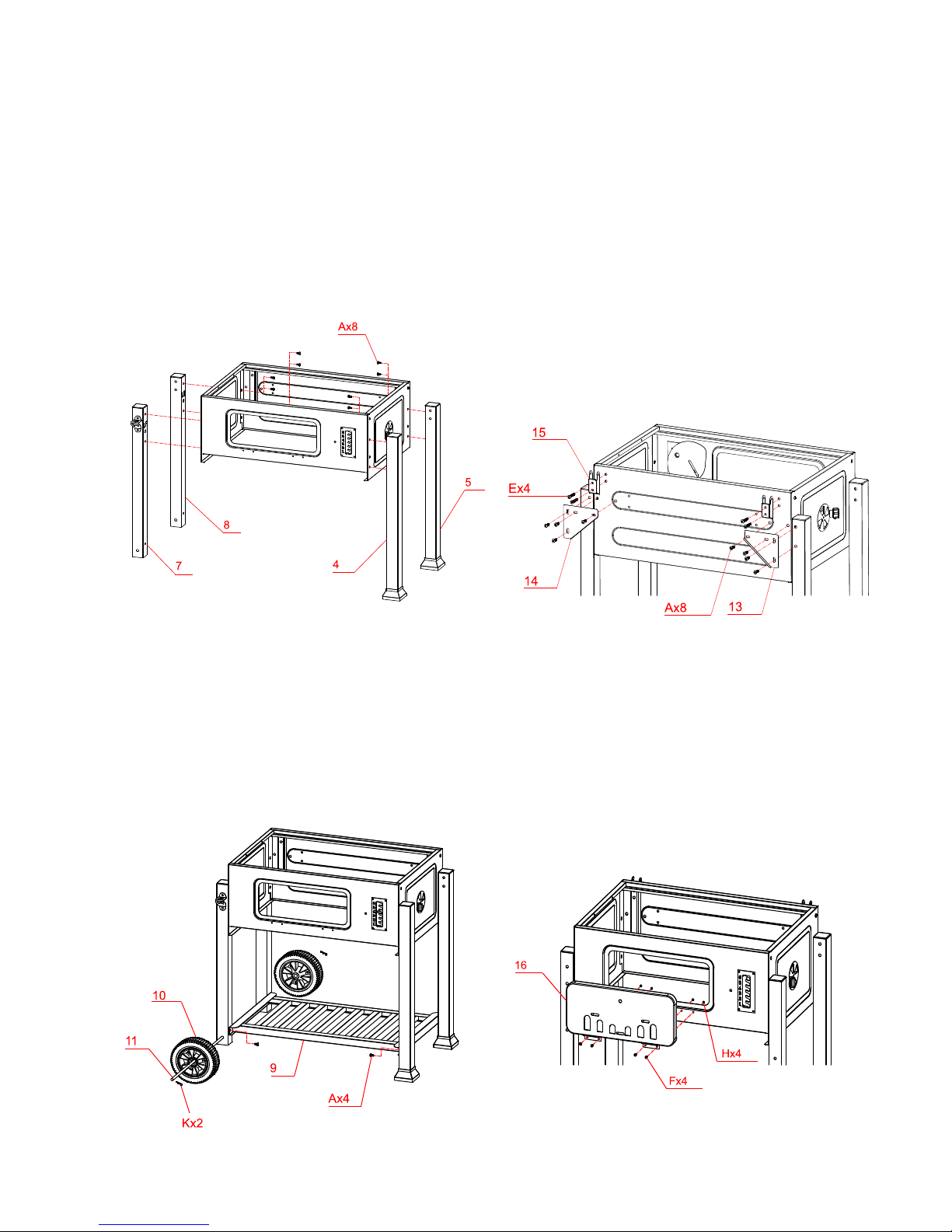

Stecken Sie die beiden Standfüße (6)
unter die rechten Standbeine (4,5).
Beachten Sie die L und R (links und
rechts) sowie die F und B (front/vorne
und back/hinten) Markierungen auf den
Standbeinen.
Schritt 4
Befestigen Sie die linken (7,8) und die
rechten (4,5) Standbeine mit Schrauben
(A) an dem umgedrehten Feuerkasten.
Hinweise:
Benutzen Sie nun das zweite und das
vierte Loch für die Schrauben.
Schritt 5
Befestigen Sie die untere Ablage (9) mit
Schrauben (A) unten zwischen den vier
Standbeinen.
Schieben Sie die Achse (11) durch die
Löcher am unteren Ende der linken
Standbeine.
Stecken Sie auf jedes Ende der Achse
ein Rad (10) und sichern Sie diese mit je
einem Splint (K).
Schritt 6
Befestigen Sie die Stütze links (14) und
die Stütze rechts (13) mit Schrauben
(A) an der Rückwand und den hinteren
Standbeinen.
Befestigen Sie die beiden unteren
Scharniere (15) mit Schrauben (E) an der
Rückwand.
Schritt 7
