Grillwagen „TORONTO“ Holzkohlengrill
t Instruction Manual
Trolley BBQ “TORONTO”Charcoal grill
C Istruzioni operative
Carrello barbecue „TORONTO“ Griglia a carbone
} Manual de instrucciones
Barbacoa de carro „TORONTO“ Parrilla de carbón
Version 2017
Art. Nr. 1061-AZ
P160204-TEPRO_1061-AZ_Toronto_DE_GB_IT_ES.indb 1 13/12/16 2:49 PM

26
27
24
25
20
1
3
19
22
21
6
7
5
10
11
12
13
8
9
23
30
29
16
17
18
15
4
28
2
32
31
14
P160204-TEPRO_1061-AZ_Toronto_DE_GB_IT_ES.indb 2 13/12/16 2:49 PM

3
k
Inhalt
Bevor Sie das Gerät benutzen....................................................................................... 4
Lieferumfang ..............................................................................................................4 - 6
Bestimmungsgemäßer Gebrauch................................................................................. 6
Zu Ihrer Sicherheit ..................................................................................................... 6 - 8
Signalsymbole ............................................................................................................. 6
Allgemeine Sicherheitshinweise ................................................................................. 6
Sicherheitshinweise................................................................................................6 - 8
Montage .................................................................................................................... 8 - 12
Vorbereitung ................................................................................................................ 8
Benötigtes Werkzeug .................................................................................................. 8
Grill zusammenbauen .......................................................................................... 9 - 12
Grill aufstellen............................................................................................................... 13
Vor dem Grillen ............................................................................................................. 13
Bedienung............................................................................................................... 13 - 14
Wartung und Reinigung ........................................................................................ 14 - 15
Entsorgung.................................................................................................................... 15
Konformitätserklärung................................................................................................. 15
Technische Daten ......................................................................................................... 15
Garantie ......................................................................................................................... 16
Service .......................................................................................................................... 16
Inverkehrbringer ........................................................................................................... 16

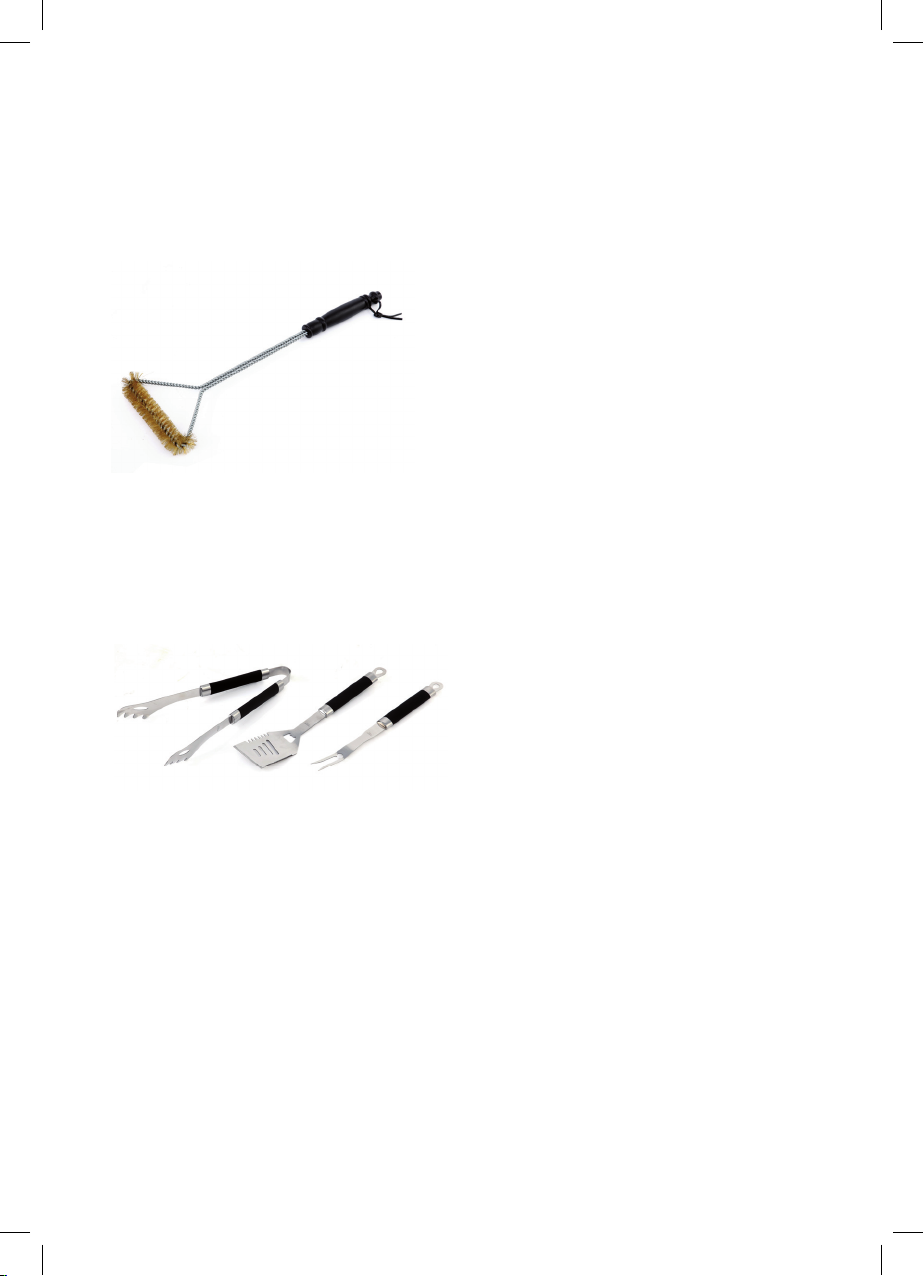

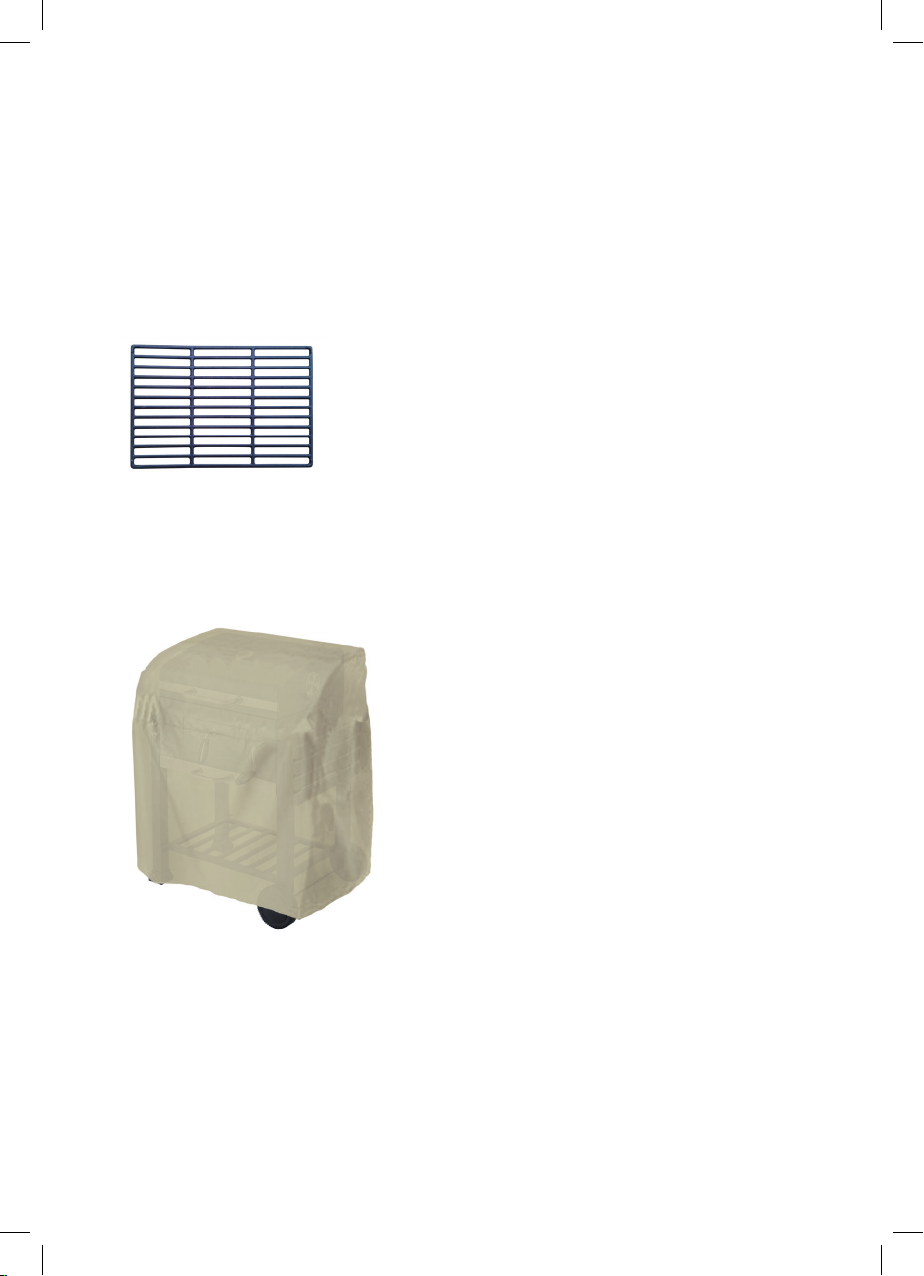

Passendes Zubehör (nicht im Lieferumfang enthalten).................................... 17 - 19
P160204-TEPRO_1061-AZ_Toronto_DE_GB_IT_ES.indb 3 13/12/16 2:49 PM

4
k
Bevor Sie das Gerät
benutzen
Prüfen Sie nach dem Auspacken sowie
vor jedem Gebrauch, ob der Artikel
Schäden aufweist.
Sollte dies der Fall sein, benutzen Sie den
Artikel nicht, sondern benachrichtigen Sie
bitte Ihren Händler.
Die Bedienungsanleitung basiert auf
den in der Europäischen Union gültigen
Normen und Regeln. Beachten Sie
im Ausland auch landesspezifische
Richtlinien und Gesetze!
Lesen Sie vor der Inbetriebnahme
zuerst die Sicherheitshinweise
und die Bedienungsanleitung
aufmerksam durch. Nur so
können Sie alle Funktionen sicher
und zuverlässig nutzen.
Heben Sie die Bedienungsanleitung gut
auf und übergeben Sie sie auch an einen
möglichen Nachbesitzer.

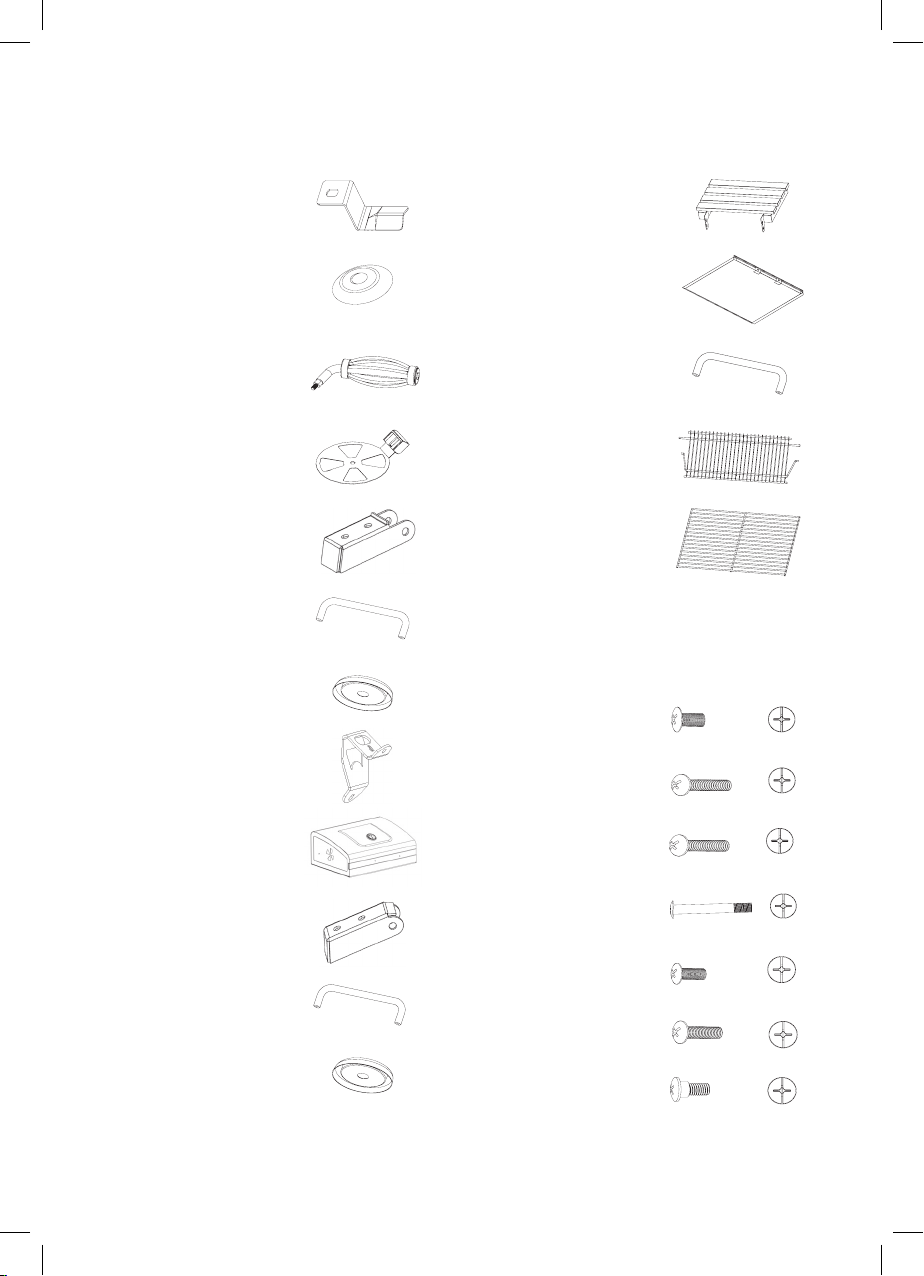

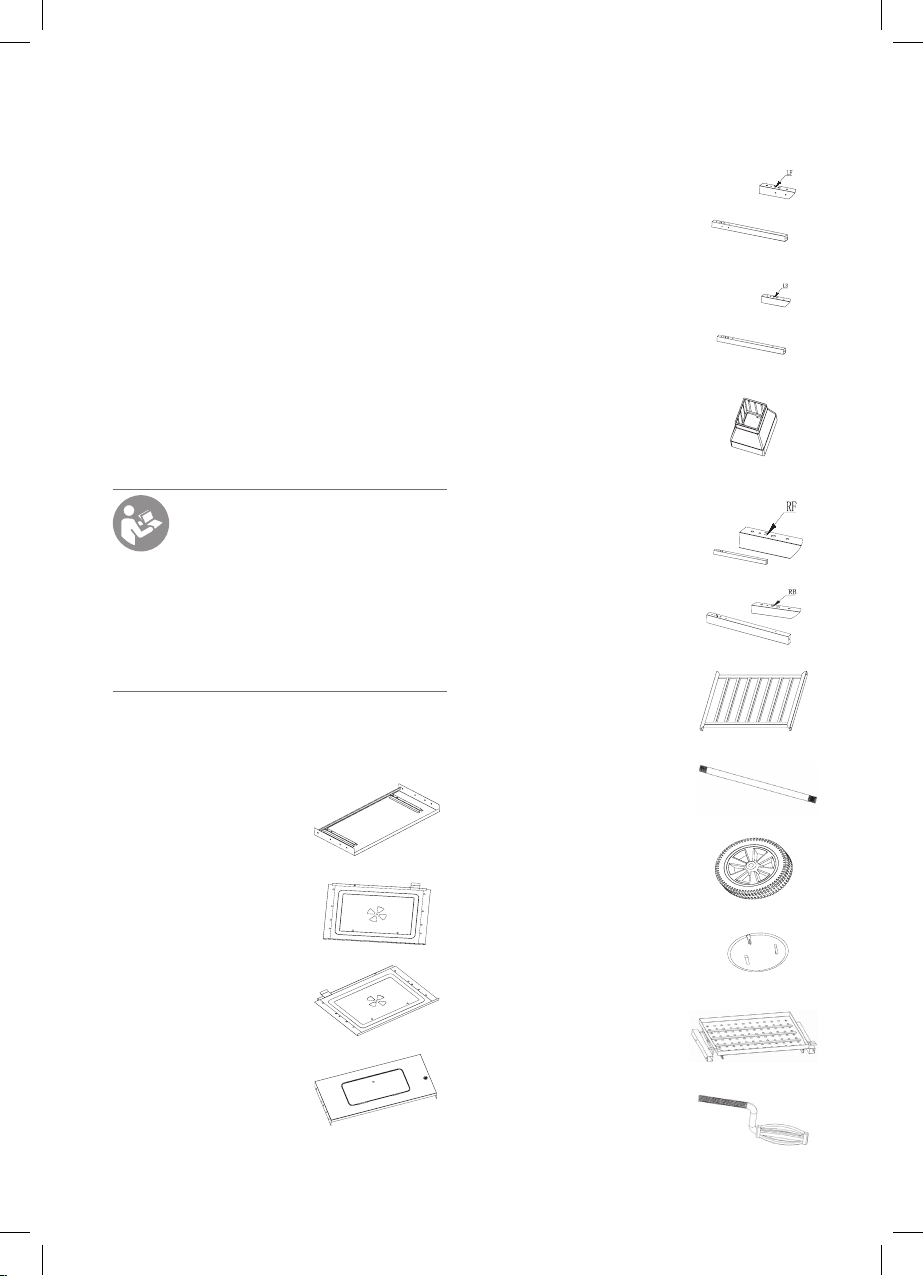

Lieferumfang

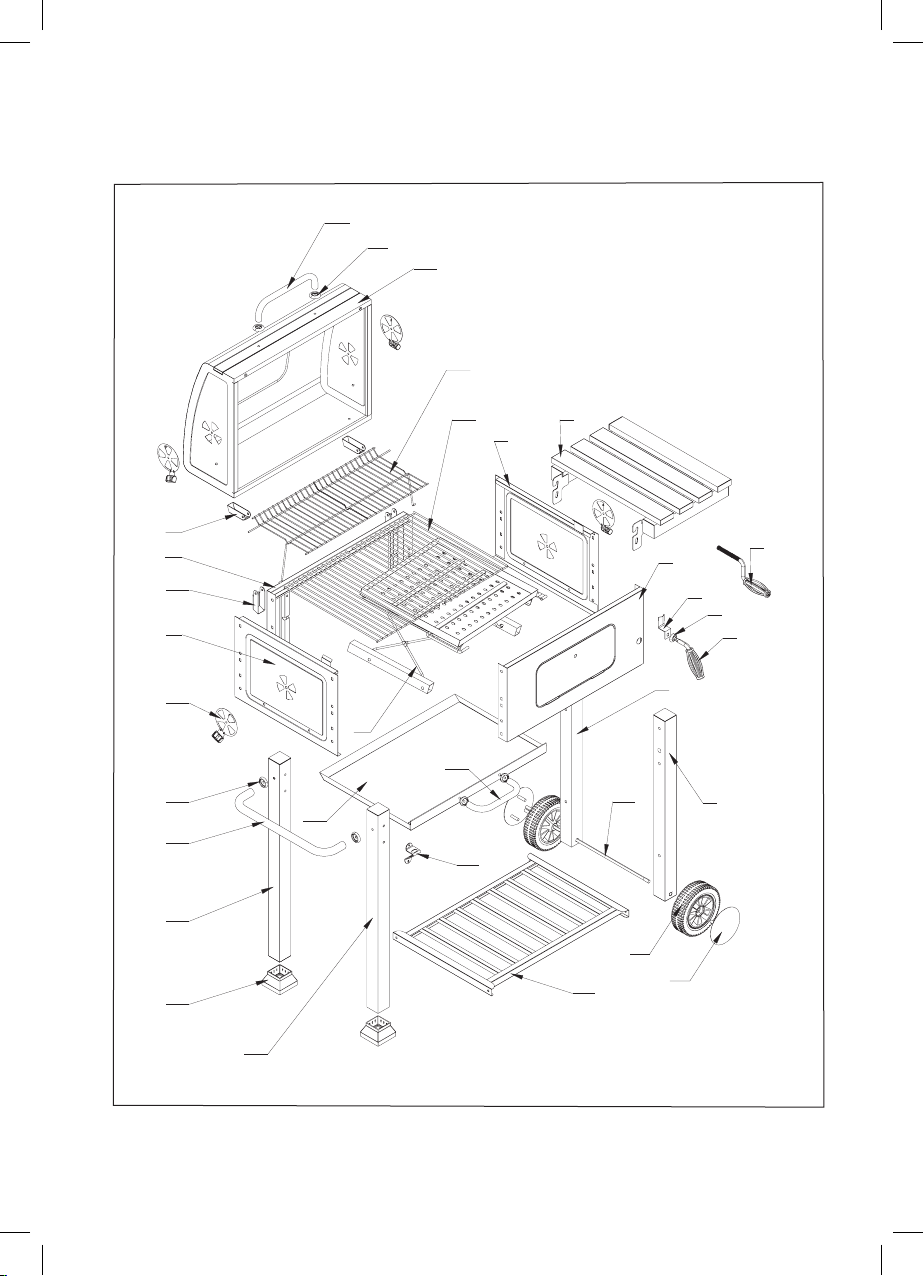

1 Feuerkasten,
Rückwand (1)
1 Feuerkasten, rechte
Wand (2)
1 Feuerkasten, linke
Wand (3)
1 Feuerkasten,
Vorderwand mit
vormontierter
Holzkohletür (4)
1 Standbein LF, vorne
links (5)
1Standbein LB,
hinten links (6)
2 Endkappe für
Standbein (7)
zusätzlich 2 Ersatz-Endkappen
1 Standbein RF,
vorne rechts (8)
1Standbein RB,
hinten rechts (9)
1Bodenablage (10)
1Radachse (11)
2 Rad (12)
2Radkappe (13)
1Kohlerost,
verstellbar (14)
1Kohlerostkurbel (15)
P160204-TEPRO_1061-AZ_Toronto_DE_GB_IT_ES.indb 4 13/12/16 2:49 PM

5
k
1 Schließblech,
Holzkohletür (16)
1Griffblende (17) für
Holzkohletür
1 Türgriff für
Holzkohletür (18)
4Lüftungsregler (19)
2 Unteres Scharnier
(20)
1Wagengriff (21)
2Wagengriffblende
(22)
1 Flaschenöffner (23)
1Deckel (24)
2 Oberes Scharnier
(25)
1Deckelgriff (26)
4 Griffblende für
Deckel und Asche-
auffangschale (27)
1Seitenablage,
rechts, mit 4 Haken
(28) (vormontiert)
1Asche-
auffangschale (29)
1 Griff für Asche-
auffangschale (30)
1 Warmhaltegitter (31)
2Grillrost (32)
Befestigunssortiment
29Schraube
(M6x10) (A)
4Schraube
(M6x35) (B)
4Schraube
(M6x45) (C)
2Bolzenschraube
(M6x70) (D)
4Schraube
M5x16 (E)
2Schraube
(M5x28) (F)
4Bolzenschraube
(M6) (G)
P160204-TEPRO_1061-AZ_Toronto_DE_GB_IT_ES.indb 5 13/12/16 2:49 PM

6
k

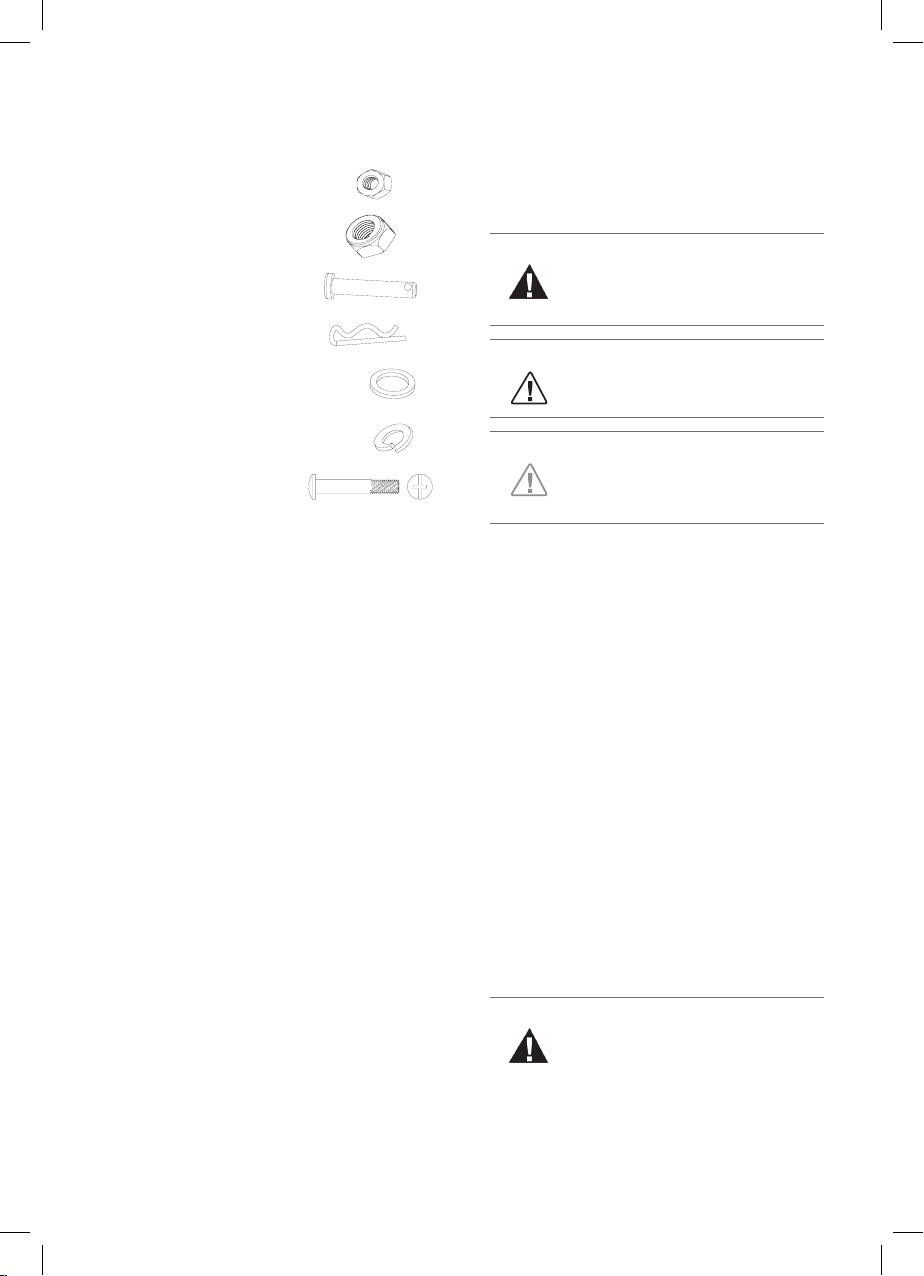

9 Mutter M6 (H)
2 Mutter M10 (I)
2Scharnierstift (J)
3Splint (K)
13 Unterlegscheibe
6mm (L)
13 Federscheibe
6mm (M)
1Bolzenschraube
M5x28 (N)
Bitte prüfen Sie, ob die Lieferung
vollständig und unbeschädigt ist. Sollte ein
Teil fehlen oder defekt sein, wenden Sie
sich bitte an Ihren Händler. Reklamationen
nach erfolgter oder angefangener
Montage hinsichtlich Beschädigung oder
fehlender Teile werden nicht anerkannt.
Bestimmungsgemäßer
Gebrauch
Dieser Grill dient zum Erhitzen, Garen und
Grillen von Speisen.
Der Grill ist ausschließlich zur Verwendung
im Freien geeignet und nur zur Verwendung
im privaten Bereich bestimmt.
Verwenden Sie den Artikel nur,
wie in dieser Bedienungsanleitung
beschrieben. Jede andere Verwendung
gilt als nicht bestimmungsgemäß und
kann zu Sachschäden oder sogar zu
Personenschäden führen.
Der Hersteller übernimmt keine
Haftung für Schäden, die durch nicht
bestimmungsgemäßen Gebrauch
entstanden sind.
Zu Ihrer Sicherheit
Signalsymbole
Gefahr Hohes Risiko!
Missachtung der Warnung
kann zu Schäden für Leib und
Leben führen.
Achtung Mittleres Risiko!
Missachtungder Warnungkann
Sachschäden verursachen.
Vorsicht Geringes Risiko!
Sachverhalte, die beim
Umgang mit dem Gerät
beachtet werden sollten.
ALLGEMEINE
SICHERHEITSHINWEISE
- bei jedem Gebrauch zu beachten
–Nicht in geschlossenen Räumen
nutzen!
–ACHTUNG! Zum Anzünden oder
Wiederanzünden keinen Spiritus
oder Benzin verwenden!
–Nur Anzündhilfen entsprechend
EN 1860-3 verwenden!
–ACHTUNG! Dieses Grillgerät wird
sehr heiß und darf während des
Betriebes nicht bewegt werden!
–ACHTUNG! Kinder und Haustiere
fernhalten!
Sicherheitshinweise
Gefahr Brandgefahr!
Die glühende Holzkohle
und Teile des Grills werden
während des Betriebs sehr
heiß und können Brände
entfachen.
P160204-TEPRO_1061-AZ_Toronto_DE_GB_IT_ES.indb 6 13/12/16 2:49 PM

7
k
– Grundsätzlich einen Feuerlöscher und
einen Erste-Hilfe-Kasten bereithalten
und auf den Fall eines Unfalls oder
Feuers vorbereitet sein.
– Grill auf eine ebene, waagerechte,
sichere, hitzeunempfindliche und
saubere Oberfläche stellen.
– Grill so aufstellen, dass er mindestens
1m entfernt von leicht entzündlichen
Materialien wie z.B. Markisen,
Holzterrassen oder Möbeln steht.
– Grill während des Betriebs nicht
transportieren.
– Kohle nur im windgeschützten Bereich
anzünden.
– Grill mit max.1,35 kg Holzkohle befüllen.
– Einige Nahrungsmittel erzeugen
brennbare Fette und Säfte. Grill
regelmäßig reinigen, am besten nach
jedem Gebrauch.
– Asche erst auskippen, wenn die
Holzkohle vollständig ausgebrannt und
abgekühlt ist.
Gefahr Verbrennungs- und
Unfallgefahr!
Dieses Gerät ist nicht dafür
bestimmt, durch Personen
(einschl. Kinder) mit
eingeschränkten physischen,
sensorischen oder geistigen
Fähigkeiten oder mangels
Erfahrung und/oder mangels
Wissen benutzt zu werden.
– Diesen Personenkreis auf die Gefahren
des Geräts hinweisen und durch eine
für ihre Sicherheit zuständige Person
beaufsichtigen.
– Jegliche Änderungen an dem Produkt
stellen eine große Sicherheitsgefahr
dar und sind verboten. Selbst keine
unzulässigen Eingriffe vornehmen.
Bei Beschädigungen, Reparaturen
oder anderen Problemen am Grill an
unsere Servicestelle oder an einen
Fachmann vor Ort wenden.
– Kinder und Haustiere vom Gerät
fernhalten.
Der Grill, die darin befindliche Kohle und
das Grillgut werden während des Betriebs
sehr heiß, so dass jeder Kontakt damit zu
schwersten Verbrennungen führen kann.
– Ausreichenden Abstand zu heißen Teilen
halten, da jeder Kontakt zu schwersten
Verbrennungen führen kann.
– Zum Grillen immer Grill- oder
Küchenhandschuhe tragen.
– Nur langstielige Grillwerkzeuge mit
hitzebeständigen Griffen verwenden.
– Keine Kleidung mit weiten Ärmeln tragen.
– Nur trockene Anzünder oder spezielle
Grill-Flüssiganzünder entsprechend der
EN 1860-3 als Anzündhilfe benutzen.
– Grill vor dem Reinigen bzw. Wegstellen
vollständig abkühlen lassen.
Gefahr Verpuffungsgefahr!
Entzündliche Flüssigkeiten, die
in die Glut gegossen werden,
bilden Stichflammen oder
Verpuffungen.
– Niemals Zündflüssigkeit wie Benzin
oder Spiritus verwenden.
– Auch keine mit Zündflüssigkeit
getränkten Kohlestücke auf die Glut
geben.
Gefahr Vergiftungsgefahr!
Beim Verbrennen von
Holzkohle, Grillbriketts etc.
bildet sich Kohlenmonoxyd.
Dieses Gas ist geruchlos
und kann in geschlossenen
Räumen tödlich sein!
– Grill ausschließlich im Freien betreiben.
P160204-TEPRO_1061-AZ_Toronto_DE_GB_IT_ES.indb 7 13/12/16 2:49 PM

8
k
Gefahr Gesundheitsgefahr!
Verwenden Sie keine
Farblösemittel oder Verdünner,
um Flecken zu entfernen. Diese
sind gesundheitsschädlich und
dürfen nicht mit Lebensmitteln
in Berührung kommen.
Gefahr Gefahren für Kinder!
Kinder können sich beim
Spielen in derVerpackungsfolie
verfangen und darin ersticken.
– Lassen Sie Kinder nicht mit den
Verpackungsfolien spielen.
– Achten Sie darauf, dass Kinder
keine kleinen Montageteile in den
Mund nehmen. Sie könnten die Teile
verschlucken und daran ersticken.
Gefahr Verletzungsgefahr!
Am Grill und an den
Einzelteilen befinden sich zum
Teil scharfe Kanten.
– Mit den Einzelteilen des Grills
vorsichtig umgehen, damit Unfälle bzw.
Verletzungen während des Aufbaus
und des Betriebes vermieden werden.
Gegebenenfalls Schutzhandschuhe
tragen.
– Den Grill nicht in der Nähe von
Eingängen oder viel begangenen
Zonen aufstellen.
– Während des Grillens immer größte
Sorgfalt ausüben. Bei Ablenkung
können Sie die Kontrolle über das
Gerät verlieren.
– Seien Sie stets aufmerksam und
achten Sie immer darauf, was Sie tun.
Das Produkt nicht benutzen, wenn
Sie unkonzentriert oder müde sind
bzw. unter dem Einfluss von Drogen,
Alkohol oder Medikamenten stehen.
Bereits ein Moment der Unachtsamkeit
beim Gebrauch des Produktes kann zu
ernsthaften Verletzungen führen.
Achtung Beschädigungsgefahr!
Während des Gebrauchs
können sich die
Verschraubungen allmählich
lockern und die Stabilität des
Grills beeinträchtigen.
– Prüfen Sie die Festigkeit der Schrauben
vor jedem Gebrauch. Ziehen Sie ggf.
alle Schrauben noch einmal nach, um
einen festen Stand zu gewährleisten.
Achtung Beschädigungsgefahr!
Verwenden Sie keine starken
oder schleifenden Lösemittel
oder Scheuerpads, da diese
die Oberflächen angreifen und
Scheuerspuren hinterlassen.
Montage
Vorbereitung
Gefahr Verletzungsgefahr!
Die Nichtbeachtung der
Anweisungen kann zu
Problemen und Gefahren bei
der Verwendung des Grills
führen.
– Befolgen Sie alle hier aufgeführten
Montageanweisungen.
1. Lesen Sie sich die
Montageanweisungen zunächst
vollständig durch.
2. Nehmen Sie sich ausreichend Zeit für
die Montage und schaffen Sie eine
ebene Arbeitsfläche von zwei bis drei
Quadratmetern.
3. Eventuell sind Kleinteile wie etwa
Griffe bereits vormontiert.
Benötigtes Werkzeug
1x Kreuzschlitzschraubendreher
1 x verstellbarer Maulschlüssel
P160204-TEPRO_1061-AZ_Toronto_DE_GB_IT_ES.indb 8 13/12/16 2:49 PM

9
k
Grill zusammenbauen
Grill auspacken
Den Grill auspacken und sämtliche
Verpackungsfolien entfernen. Das
Verpackungsmaterial außer Reichweite
von Kindern aufbewahren und nach dem
Zusammenbau des Grills den Vorschriften
entsprechend entsorgen.
Befolgen Sie die folgenden Schritte, um
den Grill zusammenzubauen.

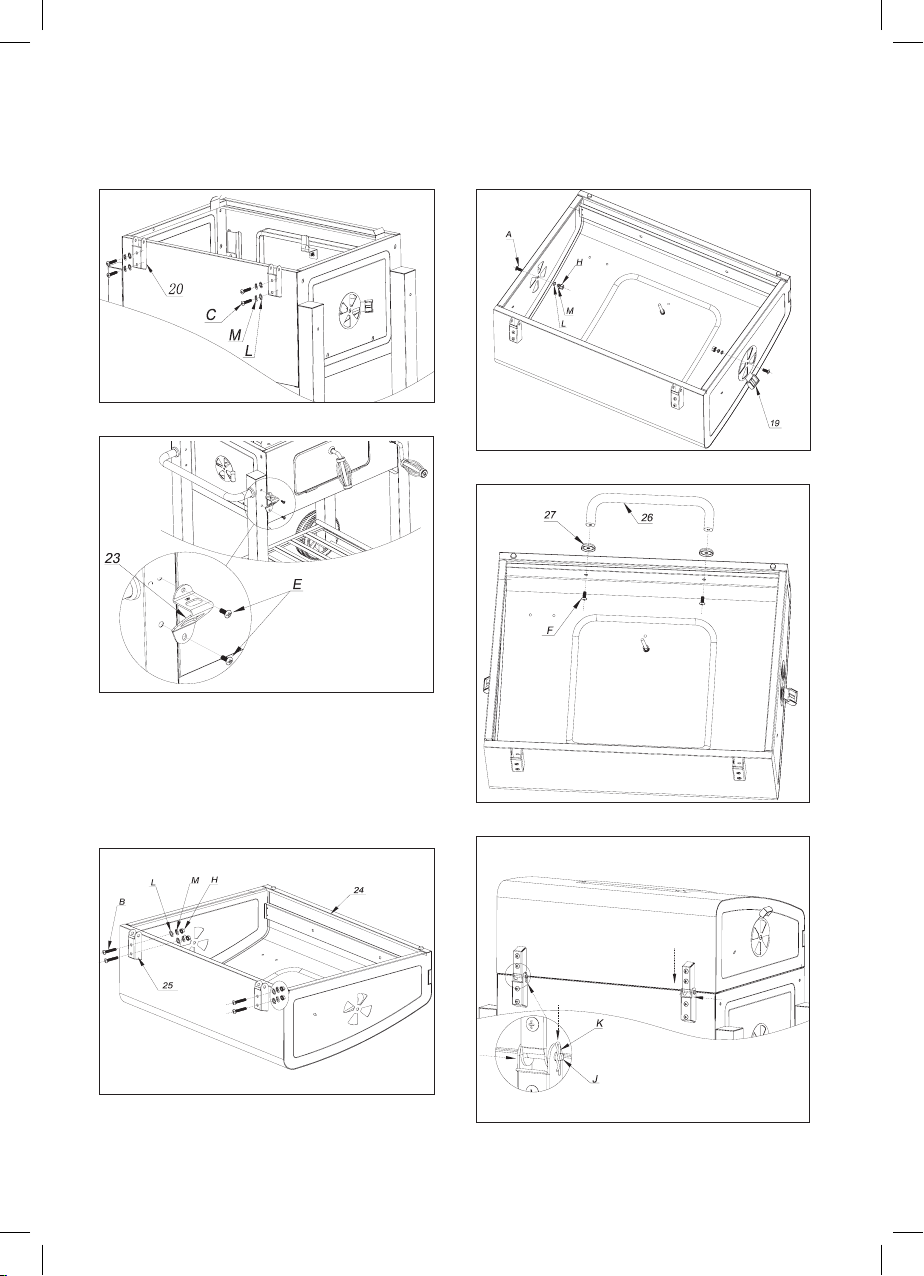

Schritt 1
Schritt 2
Schritt 3
Schritt 4
Schritt 5
Schritt 6
P160204-TEPRO_1061-AZ_Toronto_DE_GB_IT_ES.indb 9 13/12/16 2:49 PM

10
k
Schritt 7
Schritt 8
14
A
K
A
Hinweis: Für Schritt 8 werden 2 Personen benötigt.
Schritt 9
Hinweis: Den Kohlerost (14) anheben, um ihn zu
positionieren und den Scharnierstift (J) einzusetzen.
Schritt 10
N
15
15
N
Befestigen Sie die Kohlerostkurbel (15) von Innen mit
der Bolzenschraube (N).
Schritt 11
Hinweis: Das Schließblech (16) muss vertikal mit dem
Türgriff der Holzkohletür (18) positioniert werden.
Schritt 12
P160204-TEPRO_1061-AZ_Toronto_DE_GB_IT_ES.indb 10 13/12/16 2:49 PM
