Testboy Testavit Schuki 3 LCD User manual

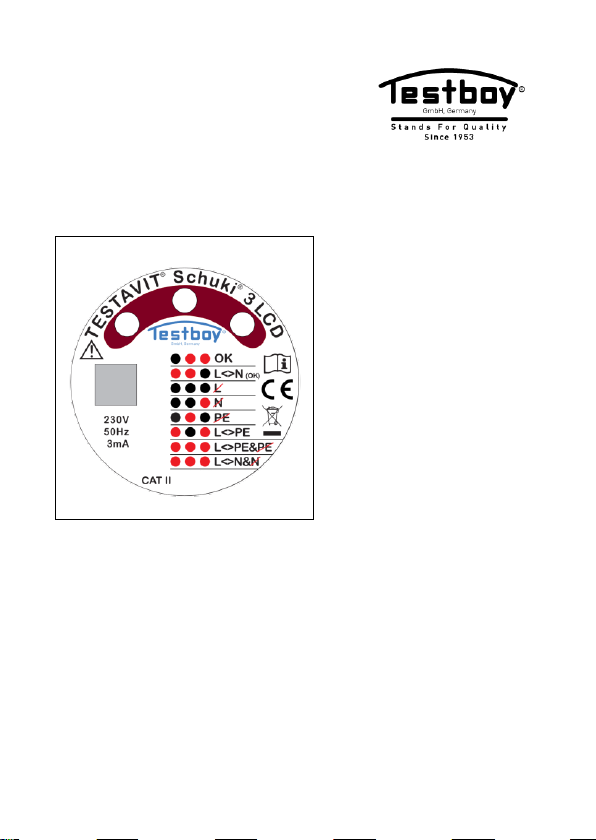

Testavit®Schuki®3 LCD
Version 1.3

Testavit®Schuki®3 LCD
Bedienungsanleitung
3
Testavit®Schuki®3 LCD
Operating instructions
13
Testavit® Schuki® 3 LCD
Manuel d'utilisation
23
Testavit® Schuki® 3 LCD
Manual de instrucciones
33
Testavit® Schuki® 3 LCD
Manuale dell’utente
43
Testavit® Schuki® 3 LCD
Bedieningshandleiding
53

Hinweise
Testavit®Schuki®3 LCD 3
DEUTSCH
Hinweise
Sicherheitshinweise
WARNUNG
Lesen sie vor Gebrauch die Bedienungsanleitung.
WARNUNG
Gefahrenquellen sind z.B. mechanische Teile, durch
die es zu schweren Verletzungen von Personen
kommen kann.
Auch die Gefährdung von Gegenständen (z.B. die Be-
schädigung des Gerätes) besteht.
WARNUNG
Stromschlag kann zum Tod oder zu schweren Verlet-
zungen von Personen führen sowie eine Gefährdung
für die Funktion von Gegenständen (z.B. die Beschä-
digung des Gerätes) sein.

Hinweise
4 Testavit®Schuki®3 LCD
Allgemeine Sicherheitshinweise
WARNUNG
Aus Sicherheits- und Zulassungsgründen (CE) ist das
eigenmächtige Umbauen und/oder Verändern des Ge-
rätes nicht gestattet. Um einen sicheren Betrieb mit
dem Gerät zu gewährleisten, müssen Sie die Sicher-
heitshinweise, Warnvermerke und das Kapitel „Be-
stimmungsgemäße Verwendung“unbedingt beachten.
WARNUNG
Beachten Sie vor dem Gebrauch des Gerätes bitte
folgende Hinweise:
|Vermeiden Sie einen Betrieb des Gerätes in der
Nähe von elektrischen Schweißgeräten, Induktions-
heizern und anderen elektromagnetischen Feldern.
|Setzen Sie das Gerät nicht längere Zeit hohen
Temperaturen aus.
|Vermeiden Sie staubige und feuchte Umgebungs-
bedingungen.
|Messgeräte und Zubehör sind kein Spielzeug und
gehören nicht in Kinderhände!
|In gewerblichen Einrichtungen sind die Unfallverhü-
tungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel zu beachten.

Hinweise
Testavit®Schuki®3 LCD 5
DEUTSCH
Bitte beachten Sie die fünf Sicherheitsregeln:
1Freischalten
2Gegen Wiedereinschalten sichern
3Spannungsfreiheit feststellen (Spannungsfreiheit
ist 2-polig festzustellen)
4Erden und kurzschließen
5Benachbarte unter Spannung stehende Teile ab-
decken
Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung beschrie-
benen Anwendungen bestimmt. Eine andere Verwendung ist
unzulässig und kann zu Unfällen oder Zerstörung des Gerätes
führen. Diese Anwendungen führen zu einem sofortigen Erlö-
schen jeglicher Garantie- und Gewährleistungsansprüche des
Bedieners gegenüber dem Hersteller.
Bei Sach- oder Personenschäden, die durch unsach-
gemäße Handhabung oder Nichtbeachtung der Si-
cherheitshinweise verursacht werden, übernehmen wir
keine Haftung. In solchen Fällen erlischt jeder Garan-
tieanspruch. Ein in einem Dreieck befindliches Ausru-
fezeichen weist auf Sicherheitshinweise in der Bedie-
nungsanleitung hin. Lesen Sie vor Inbetriebnahme die
Anleitung komplett durch. Dieses Gerät ist CE-geprüft
und erfüllt somit die erforderlichen Richtlinien.
Rechte vorbehalten, die Spezifikationen ohne vorherige Ankün-
digung zu ändern © 2015 Testboy GmbH, Deutschland.

Hinweise
6 Testavit®Schuki®3 LCD
Haftungsausschluss
Bei Schäden, die durch Nichtbeachten der Anleitung
verursacht werden, erlischt der Garantieanspruch!
Für Folgeschäden, die daraus resultieren, übernehmen
wir keine Haftung!
Testboy haftet nicht für Schäden, die aus
| dem Nichtbeachten der Anleitung,
| von Testboy nicht freigegebenen Änderungen am Produkt
oder
| von Testboy nicht hergestellten oder nicht freigegebenen Er-
satzteilen
| Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen
werden
resultieren.
Richtigkeit der Bedienungsanleitung
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt.
Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen
und Zeichnungen wird keine Gewähr übernommen. Änderun-
gen, Druckfehler und Irrtümer vorbehalten.

Hinweise
Testavit®Schuki®3 LCD 7
DEUTSCH
Entsorgung
Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produk-
tes haben Sie die Möglichkeit, das Gerät nach Ende seines Le-
benszyklus an geeignete Sammelstellen für Elektroschrott zu-
rückzugeben.
Die WEEE regelt die Rücknahme und das Recycling
von Elektroaltgeräten. Hersteller von Elektrogeräten
sind dazu verpflichtet, Elektrogeräte, die verkauft
werden, kostenfrei zurückzunehmen und zu recy-
celn. Elektrogeräte dürfen dann nicht mehr in die
„normalen“ Abfallströme eingebracht werden. Elekt-
rogeräte sind separat zu recyceln und zu entsorgen.
Alle Geräte, die unter diese Richtlinie fallen, sind mit
diesem Logo gekennzeichnet.
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrele-
vanten Tätigkeiten und Prozesse werden permanent durch ein
Qualitätsmanagementsystem überwacht. Die Testboy GmbH
bestätigt weiterhin, dass die während der Kalibrierung verwen-
deten Prüfeinrichtungen und Instrumente einer permanenten
Prüfmittelüberwachung unterliegen.
Konformitätserklärung
Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informati-
onen erhalten Sie auf www.testboy.de

Bedienung
8 Testavit®Schuki®3 LCD
Bedienung
Vielen Dank, dass Sie sich für den Testavit®Schuki®3 LCD
entschieden haben.
| Steckdosenprüfgerät
Steckdosenprüfung
Mit dem Testavit®Schuki®3 LCD können Steckdosen auf richtigen
Anschluss*, bzw. auf Verdrahtungsfehler geprüft werden.
Der Anschlusszustand wird mit den LEDs angezeigt und kann mit
der aufgedruckten Tabelle schnell und eindeutig bestimmt werden.
Zum Prüfen, ob eine unzulässig hohe Berührungsspannung am
Schutzleiteranschluss anliegt, muss der Fingerkontakt berührt wer-
den. Leuchtet das LC-Display dabei auf, liegt ein Fehler vor.
* In vielen internationalen Normen ist vorgegeben, dass die Phase
an einer Steckdose am rechten Anschluss (von vorne gesehen) an-
liegen muss.
In Deutschland gibt es hierzu keine eindeutige Regelung, da der
Schuko-Stecker nicht verpolungssicher ist.
Um eine korrekte Anzeige zu erhalten, muss die Phase rechts an-
liegen. Daher muss das Gerät beim Prüfen einer Schuko-Steckdose
eventuell (beschaltungsabhängig) um 180° gedreht werden.

Bedienung
Testavit®Schuki®3 LCD 9
DEUTSCH

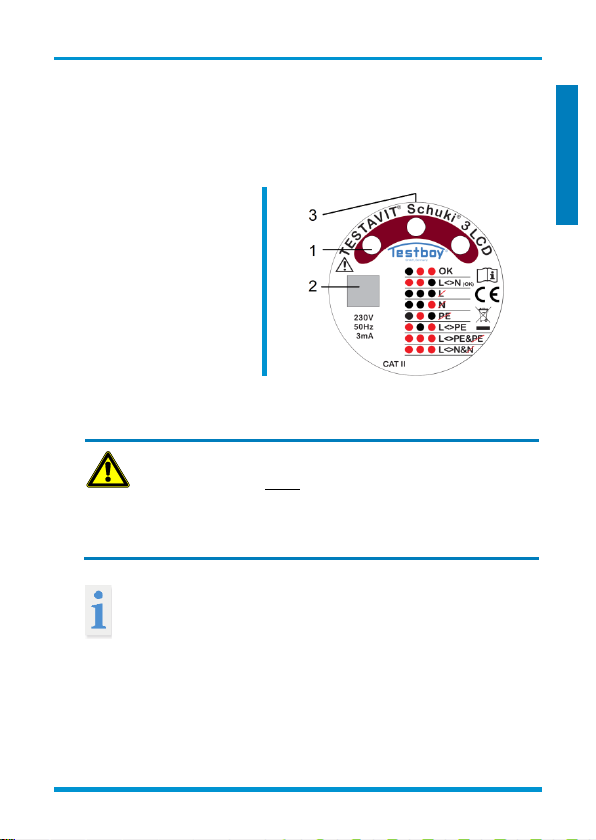

Bedien- und Anzeigeelemente
1 Status-LEDs
2 LC-Display
3 Fingerkontakt
Hinweis
Das Prüfgerät ist auch für Zwei-Leiter-Netze geeignet
(klassische Nullung).
Vertauschung von Neutralleiter und Schutzleiter wird
vom Gerät nicht erkannt!
Überprüfen Sie den Steckdosenprüfer vor dem Einsatz
an einer korrekt beschalteten Steckdose auf einwand-
freie Funktion!

Bedienung
10 Testavit®Schuki®3 LCD
Anzeige
Status-LEDs
••
OK
OK, Phase rechts am Gerät
••
L<>N
Phase links am Gerät (OK)

L
Phase fehlt
•
N
N fehlt, Phase rechts am
Gerät
•
PE
PE fehlt
••
L<>PE
L/PE vertauscht
•••
L<>PE&PE
L<>N& N
L/PE vertauscht und PE offen
Phase links am Gerät, N offen
LED aus; •LED an
LC-Display
Achtung!
Spannung an PE
Beim Berühren des Fingerkontaktes muss auf den Bezug zum
Erdpotenzial geachtet werden. Dies bedeutet, dass es zur fal-
schen Anzeige des LC-Displays kommen kann, wenn die durch-
führende Person keinen ausreichenden Kontakt zum Erdpoten-
zial hat (z.B. Holzleiter, dicke Gummisohlen, etc.).
Zeigt das Prüfgerät beim Test einen Fehler an, sollte die Ver-
drahtung durch eine Elektro-Fachkraft überprüft werden!

Bedienung
Testavit®Schuki®3 LCD 11
DEUTSCH
Bei Verwendung eines Trenntransformators ist eine ordnungs-
gemäße Prüfung von Stromkreisen mit dem Prüfgerät nicht
möglich.
Nicht an zwei Außenleitern eines Zwei- oder Dreiphasen-
Systems anschließen.
Vor dem Prüfen sämtliche Lasten aus den Stromkreisen der
Steckdosen in der verwendeten Steckerleiste nach Möglichkeit
abschalten. Noch angeschlossene Lasten können zu Messfeh-
lern führen.
Überprüfen Sie an einer Steckdose die FI/RCD Auslösefunktion
vor dem Einsatz auf einwandfreie Funktion!
Vorsicht bei Spannungen über 30 V, es besteht die Gefahr ei-
nes elektrischen Schlags.
NUR FÜR DEN EINSATZ DURCH FACHKUNDIGES PERSO-
NAL VORGESEHEN
Jeder, der dieses Prüfgerät verwendet, sollte entsprechend
ausgebildet und mit den besonderen, in einem industriellen Um-
feld auftretenden Gefahren bei der Spannungsprüfung, den
notwendigen Sicherheitsvorkehrungen und den Verfahren zur
Überprüfung der ordnungsgemäßen Funktion des Gerätes vor
und nach jedem Gebrauch vertraut sein.
Definition der Messkategorien:
Messkategorie II: Messungen an Stromkreisen, die elektrisch
über Stecker direkt mit dem Niederspannungsnetz verbunden
sind. Typischer Kurzschlussstrom < 10 kA
Messkategorie III: Messungen innerhalb der Gebäudeinstallati-
on (stationäre Verbraucher mit nicht steckbarem Anschluss,
Verteileranschluss, fest eingebaute Geräte im Verteiler). Typi-
scher Kurzschlussstrom < 50 kA

Bedienung
12 Testavit®Schuki®3 LCD
Messkategorie IV: Messungen an der Quelle der Niederspan-
nungsinstallation (Zähler, Hauptanschluss, primärer Überstrom-
schutz). Typischer Kurzschlussstrom >> 50 kA
Testen Sie das Gerät sowohl vor als auch nach Gebrauch an
einer bekannten, im Nennbereich des Geräts liegenden Span-
nungsquelle, um die ordnungsgemäße Funktion des Geräts zu
gewährleisten.
Lesen Sie vor Gebrauch diese Anleitung. Wenn das Gerät nicht
den Herstellerangaben entsprechend eingesetzt wird, kann der
durch das Gerät bereitgestellte Schutz beeinträchtigt werden.
Wenn vom Hersteller nicht ausdrücklich gestattet, dürfen Teile
des Geräts und seines Zubehörs nicht verändert und ersetzt
werden.
Verwenden Sie zum Reinigen des Geräts ein trockenes Tuch.
Technische Daten
Spannungsbereich
230 V AC, 50 Hz
Stromversorgung
über Messobjekt, max. 3 mA
Schutzart
IP 40
Überspannungskategorie
CAT II 300 V
Temperaturbereich
0° ~ +50 °C
Prüfnorm
IEC/EN 61010-1
(DIN VDE 0411)

Notes
Testavit®Schuki®3 LCD 13
ENGLISH
Notes
Safety notes
WARNING
Before use the user manual must be consulted.
WARNING
An additional source of danger is posed my mechani-
cal parts which can cause severe personal injury.
Objects can also be damaged (e.g., the instrument it-
self can be damaged).
WARNING
An electric shock can result in death or severe injury.
It can also lead to property damage and damage to
this instrument.

Notes
14 Testavit®Schuki®3 LCD
General safety notes
WARNING
Unauthorized changes or modifications of the instru-
ment are forbidden –such changes put the approval
(CE) and safety of the instrument at risk. In order to
operate the instrument safely, you must always ob-
serve the safety instructions, warnings and the infor-
mation in the “Proper and Intended Use”Chapter.
WARNING
Please observe the following information before using
the instrument:
|Do not operate the instrument in the proximity of
electrical welders, induction heaters and other elec-
tromagnetic fields.
|Do not expose the instrument to high temperatures
for a long period of time.
|Avoid dusty and humid surroundings.
|Measurement instruments and their accessories are
not toys. Children should never be allowed access
to them!
|In industrial institutions, you must follow the acci-
dent prevention regulations for electrical facilities
and equipment, as established by your employer's
liability insurance organization.

Notes
Testavit®Schuki®3 LCD 15
ENGLISH
Please observe the following five safety rules:
1Disconnect.
2Ensure that the instrument cannot be turned back
on again.
3Ensure isolation from the main supply voltage
(check that there is no voltage on both poles).
4Earth and short-circuit.
5Cover neighbouring parts that are under live elec-
trical load.
Proper and intended use
This instrument is intended for use in applications described in
the operation manual only. Any other usage is considered im-
proper and non-approved usage and can result in accidents or
the destruction of the instrument. Any misuse will result in the
expiry of all guarantee and warranty claims on the part of the
operator against the manufacturer.
We assume no liability for damages to property or per-
sonal injury caused by improper handling or failure to
observe safety instructions. Any warranty claim expires
in such cases. An exclamation mark in a triangle indi-
cates safety notices in the operating instructions. Read
the instructions completely before beginning the initial
commissioning. This instrument is CE approved and
thus fulfils the required guidelines.
All rights reserved to alter specifications without prior notice
© 2015 Testboy GmbH, Germany.

Notes
16 Testavit®Schuki®3 LCD
Disclaimer and exclusion of liability
The warranty claim expires in cases of damages
caused by failure to observe the instruction! We as-
sume no liability for any resulting damage!
Testboy is not responsible for damage resulting from:
| failure to observe the instructions,
| changes in the product that have not been approved by Test-
boy,
| the use of replacement parts that have not been approved or
manufactured by Testboy,
| the use of alcohol, drugs or medication.
Correctness of the operating instructions
These operating instructions have been created with due care
and attention. No claim is made nor guarantee given that the
data, illustrations and drawings are complete or correct. All
rights are reserved in regards to changes, print failures and er-
rors.

Notes
Testavit®Schuki®3 LCD 17
ENGLISH
Disposal
For Testboy customers: Purchasing our product gives you the
opportunity to return the instrument to collection points for
waste electrical equipment at the end of its lifespan.
The WEEE directive regulates the return and recy-
cling of electrical appliances. Manufacturers of elec-
trical appliances are obliged to take back and recy-
cle all electrical appliances free of charge. Electrical
devices may then no longer be disposed of through
conventional waste disposal channels. Electrical ap-
pliances must be recycled and disposed of separate-
ly. All equipment subject to this directive is marked
with this logo.
Certificate of quality
All aspects of the activities carried out by Testboy GmbH relat-
ing to quality during the manufacturing process are monitored
permanently within the framework of a Quality Management
System. Furthermore, Testboy GmbH confirms that the testing
equipment and instruments used during the calibration process
are subject to a permanent inspection process.
Declaration of Conformity
The product conforms to the present directives. For more de-
tailed information, go to www.testboy.de

Operation
18 Testavit®Schuki®3 LCD
Operation
Thank you for choosing a Testboy® Schuki® 3 LCD.
| Power socket tester
Power socket test
Using the Testavit®Schuki®3 LCD , sockets can be checked for
correct connection*, or for wiring errors.
The connection status is indicated by the LEDs and can be quickly
and clearly determined in the printed table.
To check to see whether an impermissible, high contact voltage is
applied at the protective earth connection, the finger contact must
be touched. if the LC display thereby illuminates, there is an error.
* In many international standards it is specified that the phase at a
socket must be applied at the right connection (viewed from the
front).
In Germany, there is no clear regulation for this, because the
Schuko plug is not protected against polarity reversal.
In order to obtain a correct indication, the phase must be applied to
the right. Thus, the instrument may have to be rotated through 180°
when checking a Schuko socket (depending on the wiring).

Operation
Testavit®Schuki®3 LCD 19
ENGLISH
Operating and display elements
1 Status LEDs
2 LC display
3 Finger contact
WARNING
The test device is also suitable for dual-conductor
mains (classic zeroing).
Interchanging the neutral conductor and protective
conductor (earth) is not recognized by the device!
Check the tester is in good working condition before
use by testing it in a known correctly wired socket of
distribution board.

Operation
20 Testavit®Schuki®3 LCD
Display
Status-LEDs
••
OK
OK, Phase on the right side
••
L<>N
Phase on the left side (OK)

L
Phase missing
•
N
Neutral missing, Phase on the
right side
•
PE
Ground missing
••
L<>PE
Phase/Ground inverted
•••
L<>PE&PE
L<>N& N
Phase/Ground inverted and
Ground missing
Phase/Neutral inverted and
Neutral missing
LED off; •LED on
LC-Display
Warning!
Voltage at PE
When contacting with the finger, observe the reference to the
earthing potential. This means that incorrect indication of the
LC display can occur if the person carrying out, has insufficient
contact with the earthing potential (e.g. wooden ladder, thick
rubber soles etc.).
