Hinweise
Testboy® TB 55 3
DEUTSCH
Hinweise
Sicherheitshinweise
WARNUNG
Richten Sie die LED-Strahlen nie direkt oder indirekt
durch reflektierende Oberflächen auf das Auge. LED-
Strahlung kann irreparable Schäden am Auge hervor-
rufen.
Allgemeine Sicherheitshinweise
WARNUNG
Aus Sicherheits- und Zulassungsgründen (CE) ist das
eigenmächtige Umbauen und/oder Verändern des Ge-
rätes nicht gestattet. Um einen sicheren Betrieb mit
dem Gerät zu gewährleisten, müssen Sie die Sicher-
heitshinweise, Warnvermerke und das Kapitel "Be-
stimmungsgemäße Verwendung" unbedingt beachten.

Hinweise
4 Testboy® TB 55
WARNUNG
Beachten Sie vor dem Gebrauch des Gerätes bitte
folgende Hinweise:
| Vermeiden Sie einen Betrieb des Gerätes in der
Nähe von elektrischen Schweißgeräten, Induktions-
heizern und anderen elektromagnetischen Feldern.
| Setzen Sie das Gerät nicht längere Zeit hohen
Temperaturen aus.
| Vermeiden Sie staubige und feuchte Umgebungs-
bedingungen.
| Messgeräte und Zubehör sind kein Spielzeug und
gehören nicht in Kinderhände!
| In gewerblichen Einrichtungen sind die Unfallverhü-
tungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel zu beachten.
Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung beschrie-
benen Anwendungen bestimmt. Eine andere Verwendung ist
unzulässig und kann zu Unfällen oder Zerstörung des Gerätes
führen. Diese Anwendungen führen zu einem sofortigen Erlö-
schen jeglicher Garantie- und Gewährleistungsansprüche des
Bedieners gegenüber dem Hersteller.
Um das Gerät vor Beschädigung zu schützen, entfer-
nen Sie bitte bei längerem Nichtgebrauch des Gerätes
die Batterien.

Hinweise
Testboy® TB 55 5
DEUTSCH
Bei Sach- oder Personenschäden, die durch unsach-
gemäße Handhabung oder Nichtbeachtung der Si-
cherheitshinweise verursacht werden, übernehmen wir
keine Haftung. In solchen Fällen erlischt jeder Garan-
tieanspruch. Ein in einem Dreieck befindliches Ausru-
fezeichen weist auf Sicherheitshinweise in der Bedie-
nungsanleitung hin. Lesen Sie vor Inbetriebnahme die
Anleitung komplett durch. Dieses Gerät ist CE-geprüft
und erfüllt somit die erforderlichen Richtlinien.
Rechte vorbehalten, die Spezifikationen ohne vorherige Ankün-
digung zu ändern © Testboy GmbH, Deutschland.
Haftungsausschluss
Bei Schäden, die durch Nichtbeachten der Anleitung
verursacht werden, erlischt der Garantieanspruch! Für
Folgeschäden, die daraus resultieren, übernehmen wir
keine Haftung!
Testboy haftet nicht für Schäden, die aus
| dem Nichtbeachten der Anleitung,
| von Testboy nicht freigegebenen Änderungen am Produkt
oder
| von Testboy nicht hergestellten oder nicht freigegebenen Er-
satzteilen
| Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen
werden
resultieren.

Hinweise
6 Testboy® TB 55
Richtigkeit der Bedienungsanleitung
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt.
Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen
und Zeichnungen wird keine Gewähr übernommen. Änderun-
gen, Druckfehler und Irrtümer vorbehalten.
Entsorgung
Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produk-
tes haben Sie die Möglichkeit, das Gerät nach Ende seines Le-
benszyklus an geeignete Sammelstellen für Elektroschrott zu-
rückzugeben.
Die WEEE (2002/96/EC) regelt die Rücknahme und
das Recycling von Elektroaltgeräten. Hersteller von
Elektrogeräten sind ab dem 13.8.2005 dazu ver-
pflichtet, Elektrogeräte, die nach diesem Datum ver-
kauft werden, kostenfrei zurückzunehmen und zu
recyceln. Elektrogeräte dürfen dann nicht mehr in
die „normalen“ Abfallströme eingebracht werden.
Elektrogeräte sind separat zu recyceln und zu ent-
sorgen. Alle Geräte, die unter diese Richtlinie fallen,
sind mit diesem Logo gekennzeichnet.
Entsorgung von gebrauchten Batterien
Sie als Endverbraucher sind gesetzlich (Batteriege-
setz) zur Rückgabe aller gebrauchten Batterien und
Akkus verpflichtet; eine Entsorgung über den
Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit neben-
stehenden Symbolen gekennzeichnet, die auf das
Verbot der Entsorgung über den Hausmüll hinwei-
sen.
Die Bezeichnungen für das ausschlaggebende

Hinweise
Testboy® TB 55 7
DEUTSCH
Schwermetall sind: Cd = Cadmium, Hg = Quecksil-
ber, Pb = Blei.
Ihre verbrauchten Batterien/Akkus können Sie un-
entgeltlich bei den Sammelstellen Ihrer Gemeinde
oder überall dort abgeben, wo Batterien/Akkus ver-
kauft werden!
5 Jahre Garantie
Testboy-Geräte unterliegen einer strengen Qualitätskontrolle.
Sollten während der täglichen Praxis dennoch Fehler in der
Funktion auftreten, gewähren wir eine Garantie von 5 Jahren
(nur gültig mit Rechnung). Fabrikations- oder Materialfehler
werden von uns kostenlos beseitigt sofern das Gerät ohne
Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird.
Beschädigungen durch Sturz oder falsche Handhabung sind
vom Garantieanspruch ausgeschlossen.
Bitte wenden Sie sich an:
Testboy GmbH Tel: [phone]
Elektrotechnische Spezialfabrik Fax: [phone] / 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany [e-mail]
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrele-
vanten Tätigkeiten und Prozesse werden permanent durch ein
Qualitätsmanagementsystem überwacht. Die Testboy GmbH
bestätigt weiterhin, dass die während der Kalibrierung verwen-
deten Prüfeinrichtungen und Instrumente einer permanenten
Prüfmittelüberwachung unterliegen.
Konformitätserklärung
Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG
und die EMV-Richtlinien 2004/108/EG.

Bedienung
8 Testboy® TB 55
Bedienung
Vielen Dank, dass Sie Sich für den Testboy®TB 55 entschieden
haben. Der Testboy®TB 55 ist die kontinuierliche Weiterent-
wicklung des bewährten Testboy®TB 50.
Der Prüfstift eignet sich als digitaler Bremsflüssigkeitstester zur
Bestimmung der Bremsflüssigkeitsgüte (DOT3, 4 und 5.1).
Entwickelt für den professionellen Einsatz in Werkstätten und
im Servicebereich.

Bedienung
Testboy® TB 55 9
DEUTSCH
WARNUNG
Das Gerät ist nur für die in der Bedienungsanlei-
tung beschriebenen Anwendungen bestimmt. Eine
andere Verwendung ist unzulässig und kann zu
Unfällen oder Zerstörung des Gerätes führen. Das
Gerät darf in seiner Bauart nicht verändert wer-
den.
Warnung: Das Gerät darf nicht für Messungen in
Stromkreisen verwandt werden. Testen Sie das
Gerät vor und nach der Messung mit einer be-
kannten Bremsflüssigkeit.
WARNUNG
Beachten Sie die Angaben des Fahrzeugherstel-
lers und des Bremsflüssigkeitsherstellers zum
Wechsel der Bremsflüssigkeit.
Die Messung wird als zusätzliche Information ge-
wertet, ersetzt jedoch nicht die Angaben des
Fahrzeugherstellers. (Wechselintervalle)
Um eine Kontamination der Bremsflüssigkeit
durch Feuchtigkeit zu vermeiden, sollte der Aus-
gleichsbehälter nur kurz geöffnet werden. Auch
häufige Messungen sind zu vermeiden.

Bedienung
10 Testboy® TB 55
Die Gütebestimmung
Den Deckel des Bremsflüssig-
keitsbehälters aufdrehen, die
Kappe (2) des Testers abzie-
hen und durch betätigen des
Tasters (1) das Gerät einschal-
ten. Zur Auswahl der Brems-
flüssigkeit den Taster (1)
mehrmals kurz drücken so das
die weiße LEDs an der ge-
wünschter DOT Markierung
befinden.
Obere weiße LED : DOT 4
Untere weiße LED: DOT 3
Obere& Untere LED : DOT 5.1
Die Prüfspitzen vollständig je-
doch max. 1,5 cm in die
Bremsflüssigkeit eintauchen
und gleichzeitig das Ergebnis
an den Leuchtdioden ablesen.

Bedienung
Testboy® TB 55 11
DEUTSCH
Anzeige

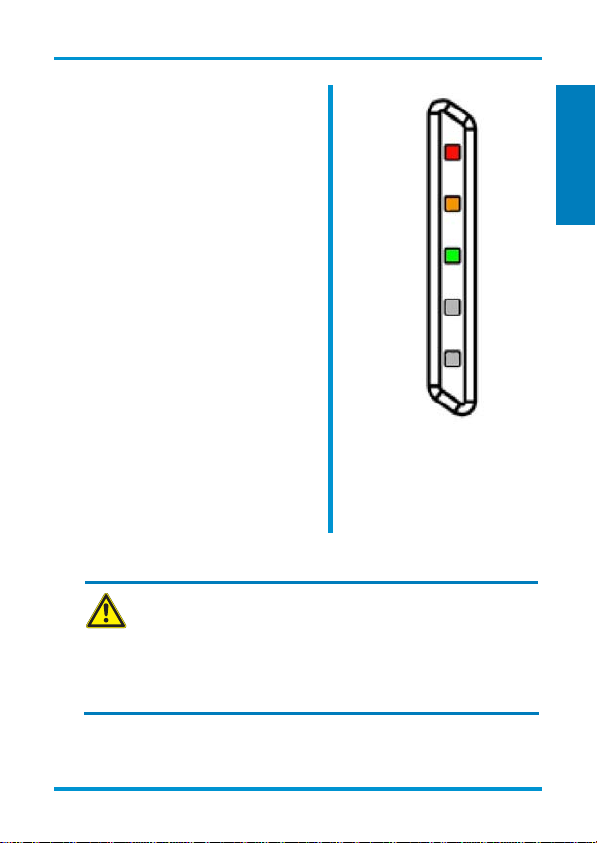

Die Anzeige besteht aus drei
Leuchtdioden, die den jeweili-
gen Wasseranteil anzeigen.
Rot:
Bei dieser Anzeige, sollte die
Bremsflüssigkeit dringend
ausgewechselt werden.
Warnung!
Sicherheitsrisiko!
Gelb:
Der Wasseranteil ist grenz-
wertig und die Bremsflüssigkeit
sollte bei Gelegenheit ausge-
wechselt werden.
Grün:
Der Wasseranteil in der
Bremsflüssigkeit ist in Ord-
nung.
Rot
Gelb
Grün
Weiß
Weiß
WARNUNG
Prüfstift nach jedem Gebrauch sofort mit Lei-
tungswasser abspülen und abtrocknen. Die Kappe
wieder aufsetzen. Achten Sie hierbei darauf, dass
keine Reste der Bremsflüssigkeit auf den Prüfspit-
zen oder am Gerät übrig bleiben.

Bedienung
12 Testboy® TB 55
Selbsttest
Nach einem Kurzen druck auf
den Taster (1) führt der Test-
boy TB 55 einen Selbsttest
durch, in dem alle LED´s ein-
mal aufleuchten und erlischen.
Danach bleiben lediglich ein-
mal eine Weiße und eine Grü-
ne LED an.
1
Automatische Abschaltung
Der Testboy TB 55 verfügt über eine automatische Abschal-
tung. (ca. 1 min.)
LED-Messstellenbeleuchtung
Der Testboy TB 55 verfügt über eine LED-
Messstellenbeleuchtung, die nicht nur das Eintauchen der
Messspitzen sondern auch die Schmutzpartikel in der Brems-
flüssigkeit sichtbar macht.
Mit der Hochleistungs -LED ist eine Leuchtdauer von
80 Stunden erreichbar! Lebensdauer der LED >100.000 Stun-
den.

Bedienung
Testboy® TB 55 13
DEUTSCH
Batteriewechsel
Die Kappe (2) des Testers abziehen.
Den beigefügten Chip (4), oder ein
geeignetes Werkzeug benutzen um
den Batteriefachdeckel etwas anzu-
heben und gleichzeitig nach unten
herauszuschieben. Entfernen Sie die
verbrauchten Batterien und legen sie
neue Batterien ein. Verschließen Sie
das Fach wieder.
Achten Sie beim Einsetzen der Batte-
rien auf die richtige Polarität!
Batterien gehören nicht in
den Hausmüll. Auch in Ihrer
Nähe befindet sich eine
Sammelstelle!

Bedienung
14 Testboy® TB 55
Technische Daten
Anzeige Optisch / 5 LEDs
Abmaße L=151mm / Ø=23,5mm
Batterien 2 x 1,5 V Typ AAA Micro
Schutzart IP 40
Messbereich DOT3, DOT4, DOT5.1

Notes
Testboy® TB 55 15
ENGLISH
Notes
Safety notes
WARNING
Never point the laser beam directly or indirectly (on re-
flective surfaces) towards the eyes. Laser radiation
can cause irreparable damage to the eyes. You must
first deactivate the laser beam when measuring close
to people.
General safety notes
WARNING
Unauthorized changes or modifications of the instru-
ment are forbidden – such changes put the approval
(CE) and safety of the instrument at risk. In order to
operate the instrument safely, you must always ob-
serve the safety instructions, warnings and the infor-
mation in the "Proper and Intended Use" Chapter.

Notes
16 Testboy® TB 55
WARNING
Please observe the following information before using
the instrument:
| Do not operate the instrument in the proximity of
electrical welders, induction heaters and other elec-
tromagnetic fields.
| Do not expose the instrument to high temperatures
for a long period of time.
| Avoid dusty and humid surroundings.
| Measurement instruments and their accessories are
not toys. Children should never be allowed access
to them!
| In industrial institutions, you must follow the acci-
dent prevention regulations for electrical facilities
and equipment, as established by your employer's
liability insurance organization.
Proper and intended use
This instrument is intended for use in applications described in
the operation manual only. Any other usage is considered im-
proper and non-approved us-age and can result in accidents or
the destruction of the instrument. Any misuse will result in the
expiry of all guarantee and warranty claims on the part of the
operator against the manufacturer.
Remove the batteries during longer periods of inactivity
in order to avoid damaging the instrument.

Notes
Testboy® TB 55 17
ENGLISH
We assume no liability for damages to property or per-
sonal injury caused by improper handling or failure to
observe safety instructions. Any warranty claim expires
in such cases. An exclamation mark in a triangle indi-
cates safety notices in the operating instructions. Read
the instructions completely before beginning the initial
commissioning. This instrument is CE approved and
thus fulfils the required guidelines.
All rights reserved to alter specifications without prior notice ©
Testboy GmbH, Germany.
Disclaimer and exclusion of liability
The warranty claim expires in cases of damages
caused by failure to observe the instruction! We as-
sume no liability for any resulting damage!
Testboy is not responsible for damage resulting from:
| failure to observe the instructions,
| changes in the product that have not been approved by
Testboy,
| the use of replacement parts that have not been approved or
manufactured by Testboy,
| the use of alcohol, drugs or medication.

Notes
18 Testboy® TB 55
Correctness of the operating instructions
These operating instructions have been created with due care
and attention. No claim is made nor guarantee given that the
data, illustrations and drawings are complete or correct. All
rights are reserved in regards to changes, print failures and er-
rors.
Disposal
For Testboy customers: Purchasing our product gives you the
opportunity to return the instrument to collection points for
waste electrical equipment at the end of its lifespan.
The EU Directive 2002/96/EC (WEEE) regulates the
return and recycling of waste electrical and electron-
ics equipment. As of 13/08/2005, manufacturers of
electrical and electronics equipment are obliged to
take back and recycle any electrical devices sold af-
ter this date for no charge. After that date, electrical
de-vices must not be disposed of through the "nor-
mal" waste disposal channels. Electrical devices
must be disposed of and recycled separately. All de-
vices that fall under this directive must feature this
logo.
Disposing of used batteries
As an end user, you are legally obliged (by the rele-
vant laws concerning battery disposal) to return
all used batteries. Disposal with normal house-
hold waste is prohibited!
Contaminant-laden batteries are labelled with the
adjacent symbol which indicates the prohibition of
disposal with normal household waste.

Notes
Testboy® TB 55 19
ENGLISH
The abbreviations used for heavy metals are:
Cd = Cadmium, Hg = mercury, Pb = lead.
You can return your used batteries for no charge to
collection points in your community or everywhere
where batteries are sold!
Five year warranty
Testboy instruments are subject to strict quality control stan-
dards. The instrument is covered by a warranty for a period of
five years against malfunctions during the course of your daily
work (valid only with invoice). We will repair production or mate-
rial defects free of charge upon return if these have not been
caused by misuse or abuse and if the instrument has not been
opened. Damage resulting from a fall or improper handling is
excluded from the warranty.
Please contact:
Testboy GmbH Tel: [phone]
Elektrotechnische Spezialfabrik Fax: [phone] / 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany [e-mail]
Certificate of quality
All aspects of the activities carried out by Testboy GmbH relat-
ing to quality during the manufacturing process are monitored
permanently within the framework of a Quality Management
System. Furthermore, Testboy GmbH confirms that the testing
equipment and instruments used during the calibration process
are subject to a permanent inspection process.
Declaration of Conformity
This product fulfils the specifications contained in the Low Volt-
age Directive 2006/95/EC and EMC Directive 2004/108/EC.

Operations
20 Testboy® TB 55
Operations
Thank you for choosing the Testboy®TB 55. The Testboy®TB
55 is the latest innovation in our popular Testboy®TB 50 line.
The test probe is a digital brake fluid tester used to determine
the quality of brake fluid (DOT 3, 4 and 5.1). It is designed for
use in professional workshops and service departments.
