Sicherheitshinweise
Testboy® TV 293 3
DEUTSCH
DEUTSCH
DEUTSCH
Sicherheitshinweise
WARNUNG
Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren
Verletzungen von Personen kommen kann.
Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes)
besteht.
WARNUNG
Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen
sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung
des Gerätes) sein.
WARNUNG
Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen
auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei
Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.
Allgemeine Sicherheitshinweise
WARNUNG
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem
Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und
das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.
WARNUNG
Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:
|Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen
Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
|Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur
Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst
werden um den IR-Sensor zu stabilisieren.
|Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
|Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
|Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
|In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel zu beachten.

Sicherheitshinweise
4 Testboy® TV 293
Bitte beachten Sie die fünf Sicherheitsregeln:
Freischalten
Gegen Wiedereinschalten sichern
Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
Erden und kurzschließen
Benachbarte unter Spannung stehende Teile abdecken
Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt.
Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes
führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und
Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.
Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem
Nichtgebrauch des Gerätes die Batterien.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck
befindliches Ausrufezeichen weist auf Sicherheitshinweise in der
Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett
durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.
Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern
© 2020 Testboy GmbH, Deutschland.
Haftungsausschluss
Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der
Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine
Haftung!
Testboy haftet nicht für Schäden, die aus
dem Nichtbeachten der Anleitung,
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden
resultieren.

Sicherheitshinweise
Testboy® TV 293 5
DEUTSCH
DEUTSCH
DEUTSCH
Richtigkeit der Bedienungsanleitung
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und
Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen.
Änderungen, Druckfehler und Irrtümer vorbehalten.
Entsorgung
Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das
Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott
zurückzugeben.
Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten.
Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft
werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen
dann nicht mehr in die „normalen“ Abfallströme eingebracht werden.
Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter
diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.
Entsorgung von gebrauchten Batterien
Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller
gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den
Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen
gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.
Die Bezeichnungen für das ausschlaggebende Schwermetall sind:
Cd = Cadmium, Hg = Quecksilber, Pb = Blei.
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den
Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus
verkauft werden!
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse
werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH
bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und
Instrumente einer permanenten Prüfmittelüberwachung unterliegen.
Konformitätserklärung
Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf
www.testboy.de

Sicherheitshinweise
6 Testboy® TV 293
Einleitung
Bei dem Produkt handelt es sich um eine IR-Wärmebildkamera, welche die
Mittelpunkttemperaturmessung mit einer digitalen Abbildung verknüpft, der ein Wärmebild (eine
Heatmap) überlagert wird.
Die Wärmebildfunktion macht aufwändige Messungen einzelner Komponenten überflüssig, wie
sie bei klassischen Punktthermometern (Radiometern) erforderlich ist. Scannen Sie einen breiten
Bereich ab, um ihn sich als gemischte digitale Abbildung mit überlagerter Wärmebilddarstellung
anzeigen zu lassen und so genauer zu untersuchende Temperaturprobleme binnen kurzer Zeit
ausfindig zu machen.
Zur besseren Identifikation von Problemzonen verfügt das Gerät über eine visuelle Kamera.
Damit kann von der Wärmebild- zur visuellen Darstellung gewechselt werden. Wärmebilder sowie
visuelle Abbildungen können auf einem internen Speicher gespeichert werden, um Messberichte
zu erstellen oder die Bildaufnahmen auszudrucken. Das Produkt ist sehr bedienerfreundlich
ausgeführt. Sie müssen es nur einschalten, und schon nach wenigen Sekunden wird Ihnen ein
Bild angezeigt. Das Produkt eignet sich vor allem zur Wartung von elektrischen Anlagen,
Heizungs-, Lüftungs- und Klimaanlagen und sonstigen Einrichtungen und ermöglicht eine
schnelle Identifikation von Problemzonen.

Bedienung
Testboy® TV 293 7
DEUTSCH
DEUTSCH
DEUTSCH
Bedienung
Eigenschaften
- TFT-Farb-LCD-Display
- Der einstellbare Emissionsgrad verbessert die Messgenauigkeit auf teilreflektierenden Flächen
- Kennzeichnung heißer und kalter Stellen, so dass der Benutzer im Infrarot-Wärmebild die
Bereiche mit den höchsten und niedrigsten Temperaturen erkennen kann
- Farbpalette wählbar
- Ausrichtung der visuellen und Wärmebilddarstellung
- Erfassung und Speichern der Abbildung auf 3GB internem Speicher.
Aufbau der Kamera
1Mikro-USB Port
2Kamera
3Infra-Rot Sensor
4LED-Licht
5Auslöser für die
Bildaufnahme
6MENU (ON/OFF) Taste
7Pfeil-Tasten „auf“, „ab“,
„links“ und „rechts“
8SELECT/ENTER Taste
Laden des Akkus
Das Gerät beinhaltet einen integrierten Lithium-
Ion-Akku. Bei geringem Akkuladestand, wird
rechts oben am Displayrand ein leeres Batterie
Symbol angezeigt. Wenn dieser Zustand erreicht
ist, sollte das Gerät geladen werden. Geladen
wird das Gerät über den Mikro-USB Port. Wenn
das Gerät vollständig geladen wurde, sollte das
Ladekabel abgezogen werden.
Um die bestmögliche Leistung des Akkus erwirken zu können, sollte das Gerät nicht länger als 24
Stunden an ein Ladegerät angeschlossen sein. Die längste Akku-Lebensdauer kann
gewährleistet werden, wenn das Gerät mindestens alle 3 Monate für 2 Stunden geladen wird. Der
Akku sollte nicht in extrem kalten Umgebungen geladen werden.

Bedienung
8 Testboy® TV 293
Grundlegende Funktionen
Drücken Sie zum Ein- bzw. Ausschalten des Gerätes die Taste „ON/OFF/MENU“ und halten Sie
sie 3 Sekunden lang gedrückt.
Nachdem das Gerät eingeschaltet wurde, drücken Sie 1 Sekunde lang die Taste „MENU“, um die
Anzeige zur Einstellung der grundlegenden Funktionen aufzurufen. Es erscheinen die
Auswahlmöglichkeiten „Bildregistrierung“, „Bilder“, „Farbpalette“, „Emissivität“ und
„Einstellungen“. Um sich auch die anderen Optionen des Menüs anzeigen zu lassen, drücken Sie
die Pfeil-Tasten. Mit „MENU“ kehren Sie wieder in den normalen Messbetrieb zurück.
Drücken Sie nach Betätigung der Menü-Taste im Grundfunktionsmodus die Taste
„SELECT/ENTER“, um Einstellungen an grundlegenden Funktionen vorzunehmen. Mit den Pfeil-
Tasten wählen Sie den gewünschten Wert der jeweiligen Einstellung aus.
Nachdem Sie die gewünschten Einstellungen vorgenommen haben, drücken Sie die Taste
„MENU“, um den Einstellmodus wieder zu verlassen. Im Hauptbildschirm lässt sich die unterste
Zeile (MIN/MAX und Zeit) durch einen Druck der Pfeil-Taste „auf“ ausblenden.
Messung
Die im mittleren Bereich gemessene Temperatur wird oben auf dem Display
angezeigt. Der eingestellte Emissionsgrad wird ebenfalls oben auf dem Display
angezeigt. Wenn die Heiß- und Kaltmarkierungen aktiviert sind, bewegen Sie das
Gerät so weit, bis die heiße bzw. kalte Stelle im mittleren Messbereich liegt.
Richten Sie das Gerät auf ein Objekt, das wahrscheinlich heißer oder kälter ist als die
Umgebung, um ein optimales Ergebnis zu erzielen.
1MAX und MIN Wert
2MAX Wert
3Durchschnittswert
4Emissionswert
5Akkuladestand
6Farbskala
7Zentraler Messpunkt
8MIN Wert
9Uhrzeit/Zeitstempel

Bedienung
Testboy® TV 293 9
DEUTSCH
DEUTSCH
DEUTSCH
Bildregistrierung
Wählen Sie nach dem Aufrufen des Hauptmenüs mit den Pfeil-Tasten die
Option „Bildregistrierung “ aus und drücken Sie dann die Taste
„SELECT/ENTER“, um die Bildüberlagerung einzustellen. Mit den Pfeil-Tasten
wählen Sie die Stufe der Überlagerung aus und mit „SELECT/ENTER“
verlassen Sie den Bearbeitungsmodus wieder.
Wenn 6 Sekunden lang keine Taste betätigt wird, verlässt das Gerät
automatisch das Menü.
Anzeige und Verwaltung der gespeicherten Bilder
In dem zweiten Menüpunkt „Bilder “ finden Sie alle bisher aufgenommenen
Fotos wieder und können sie verwalten. Drücken Sie die „MENU“ Taste um in
das Hauptmenü zu gelangen. Wählen Sie nun den zweiten Menüpunkt „Bilder
“ an und drücken Sie anschließend die Pfeil-Taste rechts um in die Bilder-
Liste zu wechseln. Sie sollten folgende Darstellung auf dem Display sehen:
Mit den Pfeil-Tasten „auf“ und „ab“ können sie nun durch die einzelnen
Aufnahmen navigieren. Wird nun die „SELECT/ENTER“ Taste betätigt, wird die
angewählte Aufnahme angezeigt. In der Bildansicht ist es möglich, mit den Pfeil-
Tasten „rechts“ und „links“ durch vorherige und nachfolgende Aufnahmen zu
scrollen. Mit der Pfeil-Taste „auf“ öffnet sich die Möglichkeit, die aktuell
betrachtete Aufnahme zu löschen. Hierfür muss die Option „YES“ angewählt
sein und die Eingabe mit der „MENU“ Taste bestätigt oder mit
„SELECT/ENTER“ verneint bzw abgebrochen werden. Mit der
„SELECT/ENTER“ Taste wird die Bild-Ansicht wieder geschlossen, mit der
„MENU“ Taste verlässt man das Menü.

Bedienung
10 Testboy® TV 293
Farbpalette

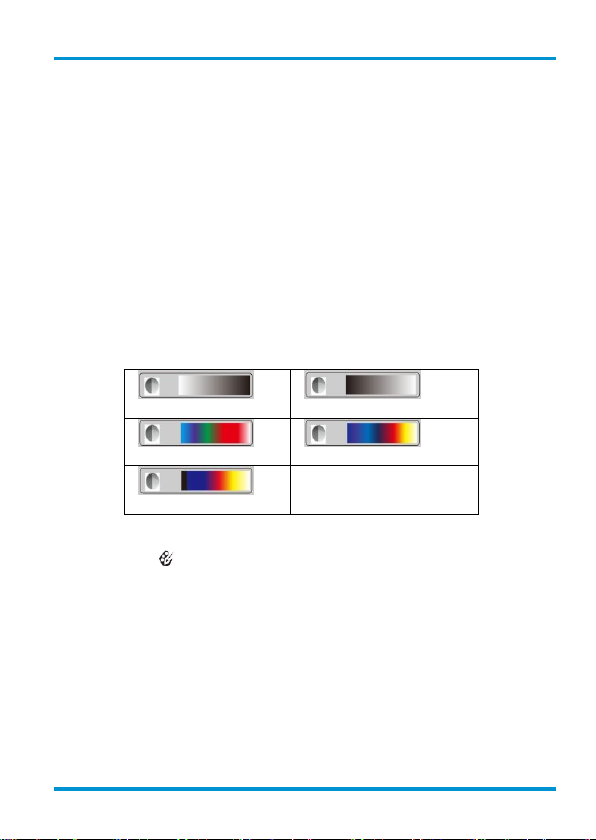

Mit dem Farbpalettenmenü werden falsche Farbdarstellungen der angezeigten
oder aufgenommenen Infrarotbilder geändert. Es stehen verschiedene
Farbpaletten zur Auswahl. Manche Paletten eignen sich für spezifische
Anwendungen besser als andere und werden je nach Bedarf eingestellt.
1: Graustufen bieten eine gleichmäßige, lineare Darstellung der Farben zur
bestmöglichen Abbildung von Details.
2: Die Farbpalette Hoher Kontrast stellt Farben mit entsprechender Gewichtung
dar. Diese Farbpalette eignet sich am besten für stark ausgeprägte
Temperaturunterschiede, die sich als verstärkter Kontrast in der Farbgebung
zwischen hohen und niedrigen Temperaturen darstellen lassen.
3: Die Farbpaletten Ironbow und Regenbogen sind eine Kombination aus der
Hoher-Kontrast- und der Graustufenpalette.
Graustufen (weiß heiß)
Graustufen (schwarz heiß)
Regenbogen
Hoher Kontrast
Ironbow
Um die Farbpalette zu ändern, wählen Sie im Hauptmenü die dritte Option
„Farbpalette “ an und wechseln Sie mit der Pfeil-Taste „rechts“ in das
Untermenü und navigieren sie nun mit den Pfeil-Tasten „auf“ und „ab“ durch die
Optionen. Mit der „SELECT/ENTER“ Taste wird die Auswahl übernommen und
mit der „MENU“ Taste wird das Menü wieder verlassen.
Aufnehmen und Speichern von Bildern
Drücken Sie im Messbetrieb auf den Auslöser. Sie werden anschließend
gefragt, ob die Fotos gespeichert werden sollen oder nicht. Die Taste „MENU“
bestätigt diese Frage mit „ja“. Mit „SELECT/ENTER“ wird die Auswahl „nein“
getroffen und die Aufnahme wird verworfen. Die Bilder können wie von jedem
üblichen Flash-Speicher Medium (z. B. USB-Stick) heruntergeladen werden.

Bedienung
Testboy® TV 293 11
DEUTSCH
DEUTSCH
DEUTSCH
Emissivität
Rufen Sie mit der „MENU“ Taste das Hauptmenü auf und wählen Sie mit den
Pfeil-Tasten den vierten Menüpunkt „Emissivität “ an. In das Untermenü
gelangen Sie, indem die Pfeil-Taste „rechts“ betätigt wird. Navigieren Sie nun
mit den Pfeil-Tasten „auf“ und „ab“ durch die möglichen Emissionsgrade. Mit der
„SELECT/ENTER“ Taste kann die Auswahl übernommen werden. Mit der Pfeil-
Taste „links“ kann das Untermenü wieder verlassen werden.
Wird der Emissionsgrad „Individuell“ ausgewählt, kann nach dem drücken der
„SELECT/ENTER“ Taste der Wert manuell eingegeben werden. Hierzu
benutzen Sie die Pfeil-Tasten „rechts“ und „links“ um die Ziffer anzuwählen und
die Pfeil-Tasten „auf“ und „ab“ um den jeweiligen Wert zu definieren. Ist die
Eingabe vollständig, müssen Sie erneut „SELECT/ENTER“ drücken, um die
Eingabe zu speichern.
Hinweise
Von allen Objekten wird Infrarotenergie ausgestrahlt. Wie viel Energie
ausgestrahlt wird, richtet sich nach der tatsächlichen Oberflächentemperatur
und dem Emissionsgrad an der Objektoberfläche. Das Messgerät erfasst die
von der Objektoberfläche abgestrahlte Infrarotenergie und rechnet anhand
dieser Daten einen ungefähren Temperaturwert aus. Viele häufig vorkommende
Objekte und Materialien wie zum Beispiel lackiertes Metall, Holz, Wasser, Haut
und Stoff strahlen Energie sehr gut ab und ermöglichen ohne Weiteres recht
genaue Messungen. Bei Oberflächen, die gute Strahlungseigenschaften (einen
hohen Emissionsgrad) aufweisen, beträgt der Emissionsgrad ≥ 90 % (0,90).

Bedienung
12 Testboy® TV 293
Glänzende Oberflächen oder unlackierte Metalle haben jedoch nur einen
Emissionsgrad von < 60 % (0,60). Diese Materialien haben keine guten
Strahlungseigenschaften und somit nur ein geringes Emissionsvermögen. Um
Materialien mit geringem Emissionsvermögen genauer messen zu können,
muss der Emissionsgrad entsprechend korrigiert werden. Durch die Anpassung
des Emissionsgrades lässt sich die tatsächliche Temperatur in der Regel
genauer berechnen.
Emissionsgradtabelle
Material
Wärmeemissions-
grad
Material
Wärmeemissions-
grad
Aluminium
0,30
Glas
0,90 bis 0,95
Asphalt
0,90 bis 0,98
Eisenoxide
0,78 bis 0,82
Beton
0,95
Lack
0,80 bis 0,95
Leder
0,95
Kunststoff
0,85 bis 0,95
Keramik
0,90 bis 0,95
Papier
0,70 bis 0,94
Kupfer
0,50
Sand
0,90
Ziegel
0,90
Gummi
0,95
Kohlenstoff
0,85
Holz
0,94
Fetthaltiges
Dichtungsmittel
0,94
Textilien
0,94
Tiefkühlkost
0,90
Blei
0,50
Warme Speisen
0,93
Marmor
0,94
Eis
0,96 bis 0,98
Stoff
(schwarz)
0,98
Schnee
0,83
Mörtel
0,8 bis 0,90
Menschliche
Haut
0,98
Wasser
0,92 bis 0,96
Einstellungen
In die Einstellungen gelangen Sie, indem Sie die fünfte Option des Hauptmenüs
„Einstellungen “ anwählen und anschließend die Pfeil-Taste „rechts“ drücken.

Bedienung
Testboy® TV 293 13
DEUTSCH
DEUTSCH
DEUTSCH
Auto Power Off
Wenn Sie sich im Menü „Einstellungen“ befinden können Sie die „Auto Power
Off “ Funktion einstellen.
Die Funktion kann komplett abgestellt werden, aber auch 5 oder 20 Minuten
sind wählbar. Die Einstellung wird wie gewohnt über die Pfeiltaste „rechts“
angewählt und über die Pfeil-Tasten „auf“ und „ab“ navigiert. Mit der Taste
„SELECT/ENTER“ wird die getroffene Auswahl gespeichert.
Helligkeit (Intensität)
Die zweite Option des Menüs „Einstellungen“ beinhaltet die „Helligkeit “.
Einstellbar sind hier die Optionen „gering“, „mittel“, und „hoch“. Die Einstellung
wird wie gewohnt über die Pfeiltaste „rechts“ angewählt und über die Pfeil-
Tasten „auf“ und „ab“ navigiert. Mit der Taste „SELECT/ENTER“ wird die
getroffene Auswahl gespeichert.
Sprache
Die dritte Option des Menüs „Einstellungen“ beinhaltet die „Sprache “. Zur
Verfügung stehen hier die Sprachen: Englisch, Chinesisch, Italienisch und
Deutsch. Die Einstellung wird wie gewohnt über die Pfeiltaste „rechts“ angewählt
und über die Pfeil-Tasten „auf“ und „ab“ navigiert. Mit der Taste
„SELECT/ENTER“ wird die getroffene Auswahl gespeichert.
Einheit
Die vierte Option des Menüs „Einstellungen“ beinhaltet die „Einheiten “. Es
stehen die Einstellungen °C und °F zur Auswahl. Die Einstellung wird wie
gewohnt über die Pfeiltaste „rechts“ angewählt und über die Pfeil-Tasten „auf“
und „ab“ navigiert. Mit der Taste „SELECT/ENTER“ wird die getroffene Auswahl
gespeichert.
Zeitformat
Die fünfte Option des Menüs „Einstellungen“ beinhaltet die „Zeitformat “. Es
stehen die Einstellungen 12 Stunden und 24 Stunden zur Auswahl. Die
Einstellung wird wie gewohnt über die Pfeiltaste „rechts“ angewählt und über die
Pfeil-Tasten „auf“ und „ab“ navigiert. Mit der Taste „SELECT/ENTER“ wird die
getroffene Auswahl gespeichert.

Bedienung
14 Testboy® TV 293

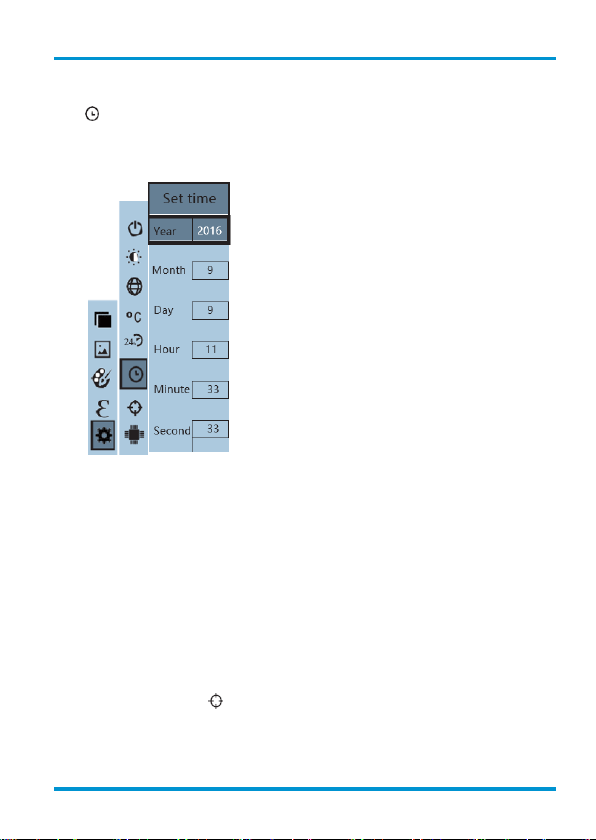

Zeiteinstellung
Die sechste Option des Menüs „Einstellungen“ beinhaltet die „Zeiteinstellung
“. Nachdem mit der Pfeil-Taste „rechts“ in dieses Untermenü gewechselt
wurde, ist es nun möglich Datum und Uhrzeit einzustellen. Folgende Ansicht
wird dargestellt:
Navigieren Sie mit den Pfeil-Tasten „auf“ und „ab“ durch die möglichen
Eingabefelder. Zum Bearbeiten des Feldes drücken Sie nun die
„SELECT/ENTER“ Taste. Mit den Pfeil-Tasten „rechts“ und „links“ können Sie
nun die gewünschte Ziffer markieren, die dann mit den Pfeil-Tasten „auf“ und
„ab“ verändert werden können. Mit erneutem Druck der Taste
„SELECT/ENTER“ wird die Einstellung für dieses Feld gespeichert. Wenn alle
Einstellungen erledigt sind, kann das Untermenü mit der Pfeil-Taste „links“
wieder verlassen werden.
Ein-/Ausschaltung der höchsten und niedrigsten
Temperatur
Die siebte Option des Menüs „Einstellungen“ beinhaltet die „Höchste/niedrigste
Temperatur-Anzeige “. Es stehen die Einstellungen „An“ and „Aus“ zur
Auswahl. Die Einstellung wird wie gewohnt über die Pfeiltaste „rechts“
angewählt und über die Pfeil-Tasten „auf“ und „ab“ navigiert. Mit der Taste
„SELECT/ENTER“ wird die getroffene Auswahl gespeichert.

Bedienung
Testboy® TV 293 15
DEUTSCH
DEUTSCH
DEUTSCH
Display
3,2"-Farb-LCD-Display (320x240 Pixel)
IR-Auflösung
220x160 Pixel
Bildauflösung für
sichtbares Licht
640x480 Pixel
Sichtfeld
27° × 35°
Thermische
Empfindlichkeit
0,07 °C
Temperaturbereich
-20 bis 300 °C
Genauigkeit
±2 % oder Messwert ±2 °C
Emissionsgrad
Einstellbar zwischen 0,01 und 1,0
Bildfrequenz
9 Hz
Spektralband
8-14 µm
Fokus
fest eingestellt
Farbpalette
Ironbow, Regenbogen, Regenbogen Hoher Kontrast,
Graustufen (weiß heiß) und Graustufen (schwarz
heiß)
Anzeigeoptionen
Überblendung der visuellen Abbildung mit dem
Infrarotbild, kann in 25%-Schritten zwischen
vollständigem Infrarotbild und rein visueller
Darstellung eingestellt werden
Dateiformat
.jpg
Bildspeicherung
Interner Speicher (3 GB)
Anzeige
gespeicherter
Inhalte
Scroll-Liste mit allen gespeicherten Bildern, die auf
dem Bildschirm angezeigt werden können
Energiesparmodus
Gerät schaltet sich automatisch ab, wenn es 5 / 20
Minuten lang nicht benutzt wurde (mit Auto Power Off
aktiv)
Betriebstemperatur
0 bis 45 °C
Lagertemperatur
-20 bis 60 °C
Relative
Luftfeuchtigkeit
<85 % RH
Stromversorgung
Integrierter Akku
Gewicht
208 g
Größe
140×80×28 mm

Safety notes
16 Testboy® TV 293
Safety notes
WARNING
An additional source of danger is posed my mechanical parts which can cause
severe personal injury.
Objects can also be damaged (e.g., the instrument itself can be damaged).
WARNING
An electric shock can result in death or severe injury. It can also lead to property
damage and damage to this instrument.
WARNING
Never point the laser beam directly or indirectly (on reflective surfaces) towards the
eyes. Laser radiation can cause irreparable damage to the eyes. You must first
deactivate the laser beam when measuring close to people.
General safety notes
WARNING
Unauthorized changes or modifications of the instrument are forbidden –such
changes put the approval (CE) and safety of the instrument at risk. In order to
operate the instrument safely, you must always observe the safety instructions,
warnings and the information in the "Proper and Intended Use" Chapter.
WARNING
Please observe the following information before using the instrument:
|Do not operate the instrument in the proximity of electrical welders, induction
heaters and other electromagnetic fields.
|After an abrupt temperature fluctuation, the instrument should be allowed to
adjust to the new temperature for about 30 minutes before using it. This helps to
stabilize the IR sensor.
|Do not expose the instrument to high temperatures for a long period of time.
|Avoid dusty and humid surroundings.
|Measurement instruments and their accessories are not toys. Children should
never be allowed access to them!
|In industrial institutions, you must follow the accident prevention regulations for
electrical facilities and equipment, as established by your employer's liability
insurance organization.

Safety notes
Testboy® TV 293 17
DEUTSCH
DEUTSCH
ENGLISH
DEUTSCH
DEUTSCH
Please observe the following five safety rules:
1Disconnect.
2Ensure that the instrument cannot be turned back on again.
3Ensure isolation from the main supply voltage (check that there is no voltage on
both poles).
4Earth and short-circuit.
5Cover neighbouring parts that are under live electrical load.
Proper and intended use
This instrument is intended for use in applications described in the operation manual only. Any
other usage is considered improper and non-approved us-age and can result in accidents or the
destruction of the instrument. Any misuse will result in the expiry of all guarantee and warranty
claims on the part of the operator against the manufacturer.
Remove the batteries during longer periods of inactivity in order to avoid damaging
the instrument.
We assume no liability for damages to property or personal injury caused by improper
handling or failure to observe safety instructions. Any warranty claim expires in such
cases. An exclamation mark in a triangle indicates safety notices in the operating
instructions. Read the instructions completely before beginning the initial
commissioning. This instrument is CE approved and thus fulfils the required
guidelines.
All rights reserved to alter specifications without prior notice
© 2020 Testboy GmbH, Germany.
Disclaimer and exclusion of liability
The warranty claim expires in cases of damages caused by failure to observe the
instruction! We assume no liability for any resulting damage!
Testboy is not responsible for damage resulting from:
failure to observe the instructions,
changes in the product that have not been approved by Testboy,
the use of replacement parts that have not been approved or manufactured by Testboy,
the use of alcohol, drugs or medication.

Safety notes
18 Testboy® TV 293
Correctness of the operating instructions
These operating instructions have been created with due care and attention. No claim is made
nor guarantee given that the data, illustrations and drawings are complete or correct. All rights are
reserved in regards to changes, print failures and errors.
Disposal
For Testboy customers: Purchasing our product gives you the opportunity to return the instrument
to collection points for waste electrical equipment at the end of its lifespan.
The WEEE directive regulates the return and recycling of electrical appliances.
Manufacturers of electrical appliances are obliged to take back and recycle all
electrical appliances free of charge. Electrical devices may then no longer be
disposed of through conventional waste disposal channels. Electrical
appliances must be recycled and disposed of separately. All equipment subject
to this directive is marked with this logo.
Disposing of used batteries
As an end user, you are legally obliged (by the relevant laws concerning battery
disposal) to return all used batteries. Disposal with normal household waste is
prohibited!
Contaminant-laden batteries are labelled with the adjacent symbol which
indicates the prohibition of disposal with normal household waste.
The abbreviations used for heavy metals are:
Cd = Cadmium, Hg = mercury, Pb = lead.
You can return your used batteries for no charge to collection points in your
community or everywhere where batteries are sold!
Certificate of quality
All aspects of the activities carried out by Testboy GmbH relating to quality during the
manufacturing process are monitored permanently within the framework of a Quality
Management System. Furthermore, Testboy GmbH confirms that the testing equipment and
instruments used during the calibration process are subject to a permanent inspection process.
Declaration of Conformity
The product conforms to the present directives. For more detailed information, go to
www.testboy.de

Safety notes
Testboy® TV 293 19
DEUTSCH
DEUTSCH
ENGLISH
DEUTSCH
DEUTSCH
Introduction
The product is an IR Thermal Imager which links the mean temperature measurement to a digital
image superimposed on a heatmap.
The heatmap function makes complex measurements of individual components superfluous, as is
required by the classical point thermometers (radiometers). Scan a wide section in order to be
able to display as a mixed digital figure with superimposed presentation of the heatmap and, thus,
to find the temperature problems to investigate more precisely within a short time.
For better identification of problem zones, the instrument has a visual camera. Thus, it can be
changed from the heatmap to visual presentation. Heatmaps and visual images can be saved on
an internal memory card in order to create measurement areas or to print the image recording.
The product has been designed to be very user-friendly. You only have to switch it on and, after
only a few seconds, an image is displayed. The product is particularly suitable for the
maintenance of electrical installations, heating, ventilation and air-conditioning systems and other
equipment and enables quick identification of problem zones.

Operation
20 Testboy® TV 293
Operation
Characteristics
- TFT colour LCD display
- Adjustable emissivity improves the measurement accuracy on partially reflecting surfaces
- Identification of hot and cold locations, so that the user can detect the areas with the highest
and lowest temperatures in the infra-red heatmap
- Selectable colour palette
- Alignment of the visual and heatmap presentation
- Recording and saving of the image on a 3 GB internal memory card.
Design of the camera
1Micro-USB port
2Camera
3Infra-red sensor
4LED light
5Trigger for image recording
6MENU (ON/OFF) button
7Arrow buttons “up”, “down” “left” and “right”
8SELECT/ENTER button
Charging the battery
The instrument contains an integrated lithium-ion battery. When the battery status is low, an
empty battery symbol is displayed on the top right at the display edge. When this status is
displayed, the instrument should be recharged. The instrument is charged via the micro-USB
port. When the instrument is fully charged, the charging cable should be removed.
To achieve the best possible battery performance, the instrument should not be connected to a
charger for more than 24 hours. The longest battery service life can be guaranteed if the
instrument is charged at least every 3 months for 2 hours. The battery should not be charged in
extremely cold environments.
