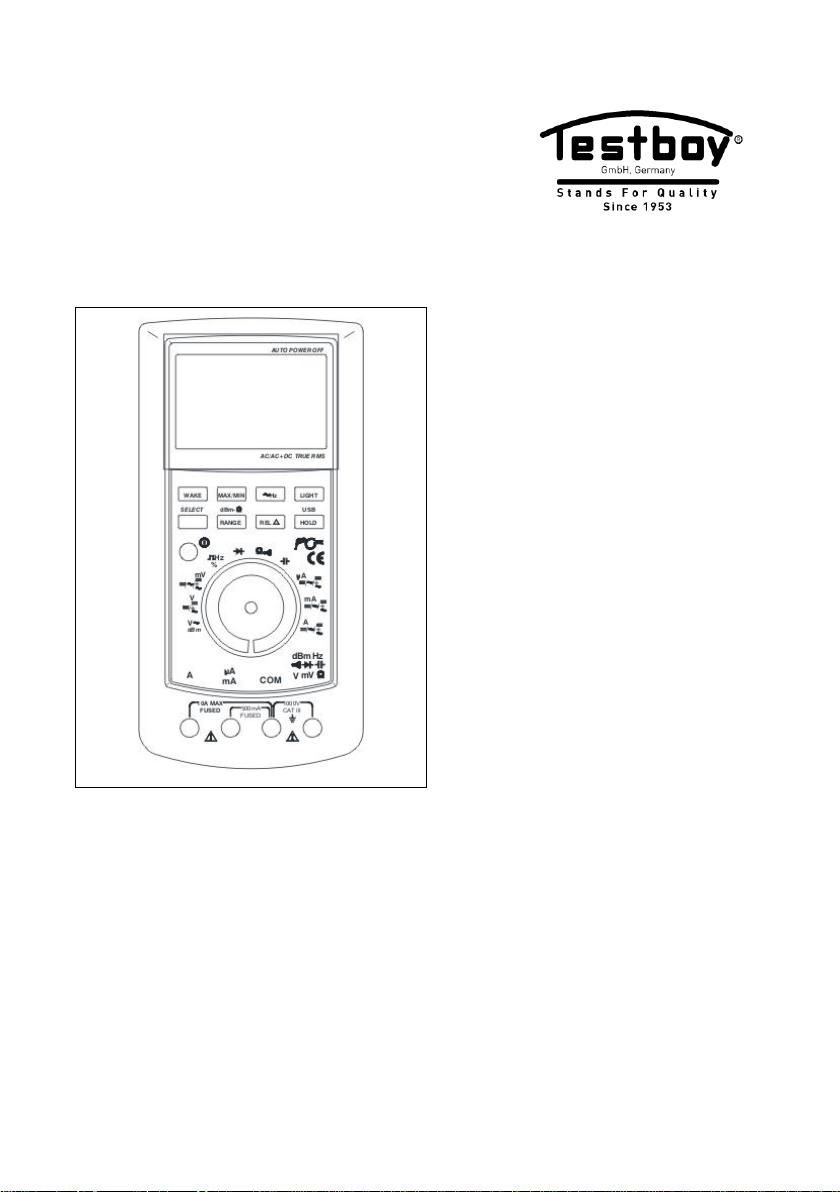

Testboy TB 312 User manual

Testboy® TB 312
Version 1.5

Testboy®TB 312
Bedienungsanleitung
3
Testboy®TB 312
Operating Instructions
27
Testboy®TB 312
Manuel d'utilisation
51
Testboy®TB 312
Manual de instrucciones
75
Testboy®TB 312
Manual de instruções
99
Testboy®TB 312
Bruksanvisning
123
Testboy®TB 312
Käyttöohje
147
Testboy®TB 312
Kullanım kılavuzu
171
Testboy®TB 312
Инструкция по использованию
195

Inhaltsverzeichnis
Testboy® TB 312 3
DEUTSCH
DEUTSCH
Inhaltsverzeichnis
Inhaltsverzeichnis 3
Hinweise 4
Allgemeine Sicherheitshinweise 4
Sicherheitshinweise 6
Bedienung 9
Einleitung 9
Schalter-, Taster- und Buchsenerklärung 11
Display 12
Gleichspannungsmessung / V= 14
Wechselspannungsmessung / V~ 15
Gleichstrommessung / A= 16
Wechselstrommessung / A~ 17
Kapazitätsmessung / F* 18
Widerstandsmessung / Ω18
Diodentest 19
Durchgangstest 19
Frequenz 20
Tastverhältnis 20
Relativwert Messung 20
Wartung 21
Reinigung 21
Batteriewechsel 21
Sicherungswechsel 21
PC-Software 22
Technische Daten 26

Hinweise
4 Testboy® TB 312
Hinweise
Allgemeine Sicherheitshinweise
WARNUNG
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigen-
mächtige Umbauen und/oder Verändern des Gerätes nicht ge-
stattet. Um einen sicheren Betrieb mit dem Gerät zu gewähr-
leisten, müssen Sie die Sicherheitshinweise, Warnvermerke
und das Kapitel "Bestimmungsgemäße Verwendung" unbe-
dingt beachten.
WARNUNG
Beachten Sie vor dem Gebrauch des Gerätes bitte folgende
Hinweise:
|Vermeiden Sie einen Betrieb des Gerätes in der Nähe von
elektrischen Schweißgeräten, Induktionsheizern und ande-
ren elektromagnetischen Feldern.
|Nach abrupten Temperaturwechseln muss das Gerät vor
dem Gebrauch zur Stabilisierung ca. 30 Minuten an die
neue Umgebungstemperatur angepasst werden um den IR-
Sensor zu stabilisieren.
|Setzen Sie das Gerät nicht längere Zeit hohen Temperatu-
ren aus.
|Vermeiden Sie staubige und feuchte Umgebungsbedingun-
gen.
|Messgeräte und Zubehör sind kein Spielzeug und gehören
nicht in Kinderhände!
|In gewerblichen Einrichtungen sind die Unfallverhütungs-
vorschriften des Verbandes der gewerblichen Berufsgenos-
senschaften für elektrische Anlagen und Betriebsmittel zu
beachten.

Hinweise
Testboy® TB 312 5
DEUTSCH
DEUTSCH
Bitte beachten Sie die fünf Sicherheitsregeln:
1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig fest-
zustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken
Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen be-
stimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung
des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher
Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.
Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte
bei längerem Nichtgebrauch des Gerätes die Batterien.
Bei Sach- oder Personenschäden, die durch unsachgemäße Hand-
habung oder Nichtbeachtung der Sicherheitshinweise verursacht
werden, übernehmen wir keine Haftung. In solchen Fällen erlischt
jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufe-
zeichen weist auf Sicherheitshinweise in der Bedienungsanleitung
hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch.
Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen
Richtlinien.
Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern.
© Testboy GmbH, Deutschland.

Hinweise
6 Testboy® TB 312
Sicherheitshinweise
WARNUNG
Gefahrenquellen sind z.B. mechanische Teile, durch die es zu
schweren Verletzungen von Personen kommen kann.
Auch die Gefährdung von Gegenständen (z.B. die Beschädi-
gung des Gerätes) besteht.
WARNUNG
Stromschlag kann zum Tod oder zu schweren Verletzungen
von Personen führen sowie eine Gefährdung für die Funktion
von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

Hinweise
Testboy® TB 312 7
DEUTSCH
DEUTSCH
Haftungsausschluss
Bei Schäden, die durch Nichtbeachten der Anleitung verursacht
werden, erlischt der Garantieanspruch! Für Folgeschäden, die dar-
aus resultieren, übernehmen wir keine Haftung!
Testboy haftet nicht für Schäden, die aus
| dem Nichtbeachten der Anleitung
| von Testboy nicht freigegebenen Änderungen am Produkt oder
| von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
| Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden
resultieren.
Richtigkeit der Bedienungsanleitung
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und
Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr über-
nommen. Änderungen, Druckfehler und Irrtümer vorbehalten.
Entsorgung
Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Mög-
lichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für
Elektroschrott zurückzugeben.
Die WEEE regelt die Rücknahme und das Recycling von Elekt-
roaltgeräten. Hersteller von Elektrogeräten sind dazu verpflich-
tet, Elektrogeräte, die verkauft werden, kostenfrei zurückzuneh-
men und zu recyceln. Elektrogeräte dürfen dann nicht mehr in
die „normalen“ Abfallströme eingebracht werden. Elektrogeräte
sind separat zu recyceln und zu entsorgen. Alle Geräte, die un-
ter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Hinweise
8 Testboy® TB 312
Entsorgung von gebrauchten Batterien
Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur
Rückgabe aller gebrauchten Batterien und Akkus verpflichtet;
eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden
Symbolen gekennzeichnet, die auf das Verbot der Entsorgung
über den Hausmüll hinweisen.
Die Bezeichnungen für das ausschlaggebende Schwermetall
sind:
Cd = Cadmium, Hg = Quecksilber, Pb = Blei.
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei
den Sammelstellen Ihrer Gemeinde oder überall dort abgeben,
wo Batterien/Akkus verkauft werden!
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und
Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die
Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten
Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterlie-
gen.
Konformitätserklärung
Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf
www.testboy.de

Bedienung
Testboy® TB 312 9
DEUTSCH
DEUTSCH
Bedienung
Einleitung
Das Testboy®TB 312 ist ein universell einsetzbares Multimeter. Das Messgerät wird
nach den neuesten Sicherheitsvorschriften hergestellt und gewährleistet ein sicheres
und zuverlässiges Arbeiten. Das Multimeter ist im handwerklichen oder industriellen
Bereich sowie für den Hobby-Elektroniker eine wertvolle Hilfe bei allen Standard-
Messaufgaben.
Lieferumfang
| Multimeter TB 312
| Sicherheitsmessleitungen (CAT III 1000 V)
| Bedienungsanleitung
| PC-Software (CD)
| USB Kabel
Sicherheitsmaßnahmen
Das TB 312 hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen.
Um diesen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser
Anleitung beachten.
Achtung!
Benutzen Sie nur die beigefügten Sicherheits-Messleitun-
gen oder äquivalente Messleitungen, die der richtigen
Messkategorie CAT III 1000 V genügen.

Bedienung
10 Testboy® TB 312
|Um einen elektrischen Schlag zu vermeiden, sind die Vorsichtsmaßnah-
men zu beachten, wenn mit Spannungen größer 70 V (35 V) DC oder
33 V (16 V) eff. AC gearbeitet wird. Diese Werte stellen nach DIN VDE
die Grenze der noch berührbaren Spannungen dar. (Werte in Klammern
gelten für z.B. medizinische oder landwirtschaftliche Bereiche)
|Vor jeder Messung vergewissern, dass die Messleitung und das Prüfgerät
in einwandfreiem Zustand sind.
|Die Messleitungen und Prüfspitzen dürfen nur an den dafür vorgesehe-
nen Handgriffen angefasst werden. Das Berühren der Prüfspitzen ist un-
ter allen Umständen zu vermeiden.
Das Prüfgerät darf nur in den spezifizierten Messbereichen einge-
setzt werden.
Nach der Norm EN 61010-1 werden folgende Messkategorien definiert:
Messkategorie CAT II
Messungen an Stromkreisen die elektrisch direkt mit dem Netz verbunden sind, über
Stecker in Haushalt, Büro und Labor.
Messkategorie CAT III
Messungen an der Gebäudeinstallation: Stationäre Verbraucher, Verteileranschluss,
Geräte fest am Verteiler.
Messkategorie CAT IV
Messungen an der Quelle der Niederspannungsinstallation: Zähler, primärer Über-
spannungsschutz, Hauptanschluss.

Bedienung
Testboy® TB 312 11
DEUTSCH
DEUTSCH
Schalter-, Taster- und Buchsenerklärung
(1)
V / Ω/ dBm / Hz
Buchse
Rote Messleitung für alle
vom Gerät zulässigen
Signalarten.
(2) COM Buchse
Schwarze Messleitung für
alle vom Gerät zulässigen
Signalarten.
(3) mA Buchse
Für Strommessungen bis
500 mA
(4) 10 A Buchse
(links)
Bei Strommessungen ab
500 mA muss die 10 A
Buchse benutzt werden.
(5) Wahlschalter
Messfunktion
Bei Betätigung des
Drehschalters können die
verschiedenen
Grundmessarten gewählt
werden.
(6) POWER
Schalter
Das Gerät wird über einen
„POWER“ Druckschalter
ein- und ausgeschaltet.
(7) RANGE
Taste
Manuelle Messbereichswahl
(8) SELECT
Taste (gelb)
Messartwahl
(gelbe Beschriftung)
(9) WAKE Taste
Aufwecken des Gerätes aus
dem Schlafmodus
(10) MAX/MIN
Taste
Messwertanzeige MAX,
MIN und MAX-MINWert
(11) REL Taste
Umstellung auf
Relativwertanzeige
(12) HOLD Taste
Messwertspeicherung
(13) LIGHT
Taste
Hintergrundbeleuchtung
(14) ~ HZ Taste
Frequenzmessung
während Spannung- und
Strommessung
(15) LCD
Anzeige
Siehe unten

Bedienung
12 Testboy® TB 312

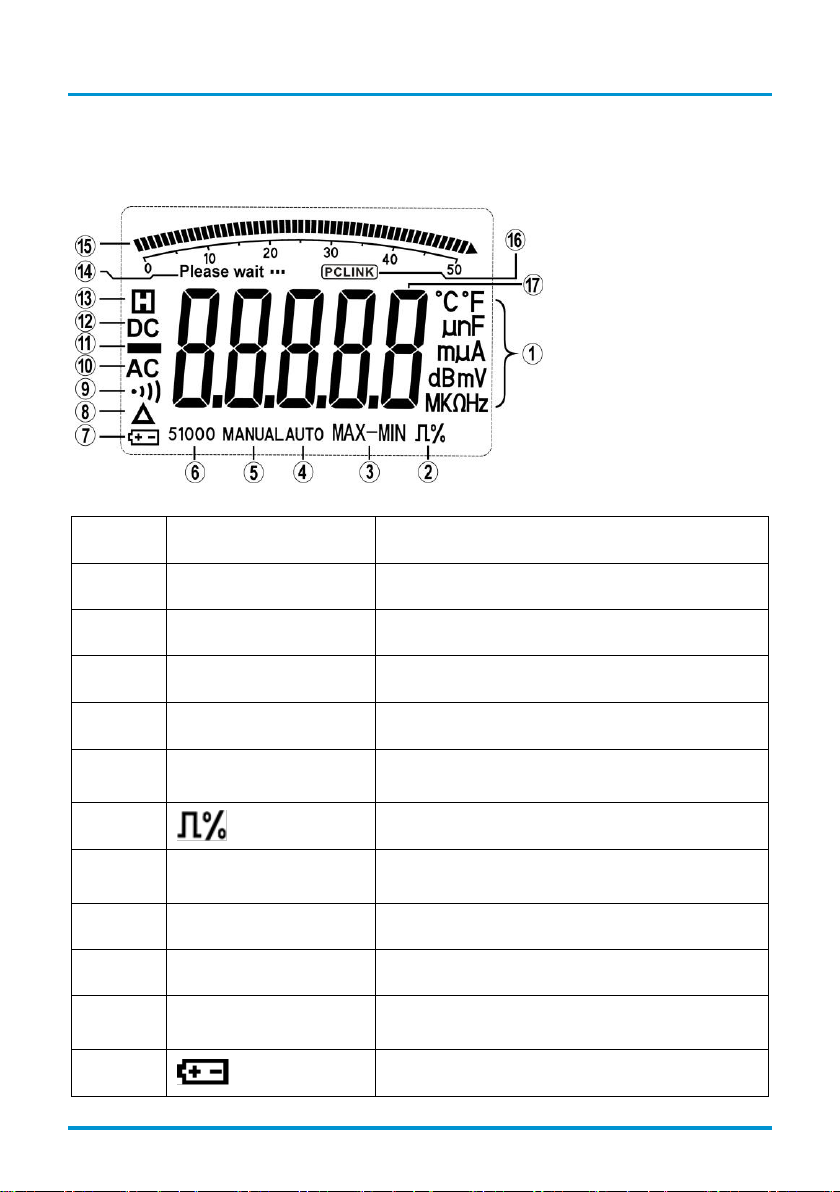

Display
Nummer
Symbol
Funktion
1
°C °F
Temperaturmessung °C oder °F
1
mnF
Kapazitätsmessung nF oder mF
1
mμA
Strommessung µA, mA oder A
1
dBmV
dBm oder Spannungsmessung mV oder V
1
MKΩHz
Widerstandsmessung Ω, KΩ oder MΩ
sowie Frequenzmessung Hz, KHz, MHz
2
Tastverhältnis in %
3
MAX-MIN
Messwerterfassung MAX maximaler, MIN mi-
nimaler, MAX-MIN differenzierter Wert
4
AUTO
Automatische Messbereichswahl
5
MANUAL
Manuelle Messbereichswahl
6
51000
Messwertanzeige 5, 50, 500 und 1000, 5000,
usw.
7
Batteriesymbol bei schwacher Batterie

Bedienung
Testboy® TB 312 13
DEUTSCH
DEUTSCH
8
Relativmessung
9
Durchgangsmessung
10
AC
Wechselspannung oder Wechselstrommes-
sung
11
Negative Messwert
12
DC
Gleichspannung oder Gleichstrom
13
Messwertspeicherung
14
Please Wait ...
Warteanzeige beim Messen von Kapazitäten
von 50 μF - 5000 μF im automatischen Mess-
bereich, um die Genauigkeit zu wahren, bis
der Kondensator komplett entladen wurde
15
Analoge Bargraph-Anzeige
16
PCLINK
USB Anbindung
17
Messwertanzeige

Bedienung
14 Testboy® TB 312
Gleichspannungsmessung / V=
Mit dem Wahlschalter den geeigneten Bereich (mV oder V) einstellen. Die schwarze
Messleitung mit der „COM“-Buchse und die rote Messleitung mit der roten V / mV / Ω
Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis vom Dis-
play ablesen. Die Polarität der Spannung wird ebenfalls angezeigt.
Gleichspannung
Messbereich
Auflösung
Genauigkeit
50 mV
0,001 mV
± 0,03 % v.M.+ 10 Digit
500 mV
0,01 mV
± 0,03 % v.M.+ 6 Digit
5 V
0,1 mV
50 V
1 mV
500 V
10 mV
1000 V
0,1 V
- Eingangswiderstand: 10 MΩ.
- Max. Eingangsspannung: 1000 V DC.
Durch Drücken der SELECT Taste kann zwischen DC, AC und AC+DC Messverfahren
umgestellt werden.

Bedienung
Testboy® TB 312 15
DEUTSCH
DEUTSCH
Wechselspannungsmessung / V~
Mit dem Wahlschalter den geeigneten Bereich (mV oder V~) einstellen. Durch Drücken
der SELECT Taste auf AC stellen. Die schwarze Messleitung mit der „COM“-Buchse
und die rote Messleitung mit der roten V / mV / ΩBuchse verbinden. Messleitungen mit
dem Prüfling verbinden. Messergebnis vom Display ablesen.
Wechselspannung
Messbereich
Auflösung
Genauigkeit
40 Hz –1 kHz
1 kHz –10 kHz
10 kHz –20 kHz
50 mV
0,001 mV
± 0,5 % v.M.
+ 40 Digit
± 1 % v.M.
+ 40 Digit
± 2,5 % v.M.
+ 40 Digit
500 mV
0,01 mV
5 V
0,1 mV
50 V
1 mV
500 V
10 mV
n. spezifiziert
1000 V
0,1 V
n. spezifiziert
n. spezifiziert
Angegebene Genauigkeit nur bei 10 % bis 100 % des Messbereiches gültig.
- Eingangswiderstand: 10 MΩ.
- Max. Eingangsspannung: 1000 V AC RMS, Frequenzbereich: 40 Hz –20 kHz.
Durch Drücken der SELECT Taste kann zwischen dem AC und dBm Messbereich um-
gestellt werden.

Bedienung
16 Testboy® TB 312
Gleichstrommessung / A=
Mit dem Wahlschalter den geeigneten Bereich (µA, mA oder A) einstellen. Die schwar-
ze Messleitung mit der „COM“-Buchse und die rote Messleitung mit der mA oder
10 A Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis vom
Display ablesen. Die Stromrichtung wird durch Vorzeichen ebenfalls angezeigt.
Bei einem Strom über 500 mA, muss zur Messung die „10 A“-
Buchse benutzt werden!
Gleichstrom
Messbereich
Auflösung
Genauigkeit
500 µA
0,01 µA
± 0,15 % v.M. + 15 Digit
5000 µA
0,1 µA
5 mA
1 µA
50 mA
10 µA
500 mA
0,1 mA
± 0,5 % v.M. + 10 Digit
10 A*
1 mA
- 500 mA-Bereich abgesichert durch eine F 500 mA / 1000 V.
- 10 A-Bereich ist abgesichert durch F 10 A / 1000 V.
- im 10 A-Bereich maximale Einschaltdauer beachten!
* Zum Schutz vor Überhitzung des Gerätes nach
max. 10 Sekunden Messung eine Pause von 15 Minuten
zwecks Abkühlung einhalten.
Durch Drücken der SELECT Taste kann zwischen DC, AC und AC+DC Mess-
verfahren umgestellt werden.

Bedienung
Testboy® TB 312 17
DEUTSCH
DEUTSCH
Wechselstrommessung / A~
Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit
der „COM“-Buchse und die rote Messleitung mit der mA oder 10 A Buchse verbinden.
Messleitungen mit dem Prüfling verbinden. Messergebnis vom Display ablesen.
Bei einem Strom über 500 mA muss zur Messung die „10 A“-
Buchse benutzt werden!
Wechselstrom
Messbereich
Auflösung
Genauigkeit
40 Hz –1 kHz
1 kHz –10 kHz
10 kHz –20 kHz
500 µA
0,01 µA
± 0,75 % v.M.
+ 20 Digit
± 1 % v.M.
+ 20 Digit
± 1,2 % v.M.
+ 5 Digit
5000 µA
0,1 µA
± 0,75 % v.M.
+ 10 Digit
± 1 % v.M.
+ 10 Digit
± 1,2 % v.M.
+ 5 Digit
50 mA
1 µA
± 0,75 % v.M.
+ 20 Digit
± 1 % v.M.
+ 20 Digit
± 1,2 % v.M.
+ 5 Digit
500 mA
10 µA
± 0,75 % v.M.
+ 10 Digit
± 1 % v.M.
+ 10 Digit
± 1,2 % v.M.
+ 5 Digit
5 A
0,1 mA
± 0,75 % v.M.
+ 20 Digit
± 1,5 % v.M.
+ 20 Digit
± 1,2 % v.M.
+ 5 Digit
10 A*
1 mA
± 1 % v.M.
+ 10 Digit
± 1,5 % v.M.
+ 10 Digit
n. spezifiziert
Angegebene Genauigkeit nur bei 10 % - 100 % des Messbereiches gültig.
- 500 mA-Bereich ist abgesichert durch F 500 mA / 1000 V.
- 10 A-Bereich ist abgesichert durch F 10 A / 1000 V.
- im 10 A-Bereich maximale Einschaltdauer beachten!
- Frequenzbereich: 40 –20000 Hz.
* Zum Schutz vor Überhitzung des Gerätes nach
max. 10 Sekunden Messung eine Pause von 15 Minuten
zwecks Abkühlung einhalten.
Durch Drücken der SELECT Taste kann zwischen DC, AC und AC+DC Messverfahren
umgestellt werden.

Bedienung
18 Testboy® TB 312
Kapazitätsmessung / F*
Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit
der „COM“-Buchse und die rote Messleitung mit der V / mV / ΩBuchse verbinden.
Messleitungen mit dem Prüfling verbinden. Messergebnis vom Display ablesen.
Messbereich
Auflösung
Genauigkeit
50 nF
0,01 nF
± 1 % + 5 Digit
500 nF
0,1 nF
5 µF
1 nF
50 µF
10 nF
500 µF
0,1 µF
± 2 % + 5 Digit
5000 µF
1 µF
Eingangsimpedanz: 180 kΩ, Testspannung: 1,2 V, Teststrom. 2,5 mA
*Die Kondensatoren vor jeder Messung entladen!
Widerstandsmessung / Ω
Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit
der „COM“-Buchse und die rote Messleitung mit der V / mV / ΩBuchse verbinden.
Messleitungen mit dem Prüfling verbinden. Messergebnis vom Display ablesen.
Messbereich
Auflösung
Genauigkeit
500 Ω
0,01 Ω
± 0,1 % + 10 Digit
5 kΩ
0,1 Ω
± 0,1 % + 5 Digit
50 kΩ
1 Ω
500 kΩ
10 Ω
5 MΩ
100 Ω
± 0,1 % + 10 Digit
50 MΩ
1 kΩ
± 0,5 % + 10 Digit
Eingangsimpedanz: 10 MΩ, Testspannung: 3 V, Teststrom: 2 mA.

Bedienung
Testboy® TB 312 19
DEUTSCH
DEUTSCH
Diodentest
Mit dem Wahlschalter auf „ “ einstellen. Die schwarze Messleitung mit der
„COM“-Buchse und die rote Messleitung mit der V / mV / ΩBuchse verbinden.
Messleitungen mit dem Prüfling verbinden. Rote Messleitung = Anode, Schwarze
Messleitung = Kathode. Die Vorwärtsspannungsabfall wird angezeigt.
Messbereich
Auflösung
Anzeige
0,1 mV
Vorwärtsspannung
- Vorlaufstrom: ca. 0,7 mA, Rücklaufspannung: ca. 2,5 V.
Durchgangstest
Mit dem Wahlschalter auf „Ω / ◦)))“ einstellen. Mit der SELECT Taste auf Durchgangs-
prüfung wechseln. Die schwarze Messleitung mit der „COM“-Buchse und die rote
Messleitung mit der V / mV / Ω Buchse verbinden. Messleitungen mit dem Prüfkreis
verbinden. Bei einem Widerstand unter 60 Ω ertönt ein Signal.
Wichtig: Achten Sie auf Spannungsfreiheit und entladene Konden-
satoren am Messkreis.
Messbereich
Funktion
◦)))
Der integrierte Summer meldet Durchgang bis 60 Ω

Bedienung
20 Testboy® TB 312
Frequenz
Den Wahlschalter auf „Hz“ einstellen. Die schwarze Messleitung mit der „COM“-Buchse
und die rote Messleitung mit der V / mV / ΩBuchse verbinden. Messleitungen mit dem
Prüfkreis verbinden. Messergebnis vom Display ablesen.
Messbereich
Auflösung
Genauigkeit
Logikfrequenz (2,5 ~ 5 Vp)
5 Hz ~ 2 MHz
0,001 Hz
± 0,006 % + 4 Digit
Linearfrequenz (500 mV ~ 1000 V, nur im AC Messbereich!)
5 Hz ~ 60 kHz
0,001 Hz
± 0,006 % + 4 Digit
- Eingangsimpedanz: 3 kΩ
Tastverhältnis
Den Wahlschalter auf „Hz“ einstellen. Durch drücken der Taste SELECT auf den Tast-
verhältnis-Messbereich wechseln. Die schwarze Messleitung mit der „COM“-Buchse
und die rote Messleitung mit der V / mV / ΩBuchse verbinden. Messleitungen mit dem
Prüfkreis verbinden. Messergebnis vom Display ablesen.
Messbereich
Auflösung
Genauigkeit
Tastverhältnis (2,5 ~ 5 Vp bei 5 Hz ~ 60 kHz)
5 % ~ 95 %
0,01 %
± 2 % + 5 Digit
- Eingangsimpedanz: 3 kΩ
Relativwert Messung
Beim Drücken der Taste „REL“ schalten Sie das Relativwert Messverfahren ein. Beim
Drücken der Taste wird der gerade gemessene oder angezeigte Wert festgehalten und
dem nachfolgendem abgezogen werden.
Die Taste „REL“ kann ebenfalls dazu genutzt werden den Widerstand der Messleitun-
gen zu kompensieren.
