Testboy 130 User manual

Testboy®130
Version 1.0

Testboy®130
Bedienungsanleitung 3
Testboy®130
Operating instructions 11
Testboy®130
Mode d’emploi 19
Testboy®130
Istruzioni per l’uso 27
Testboy®130
Instrucciones de empleo 35
Testboy®130
lnstruções de serviço 43
Testboy®130
Gebruiksaanwijzing 51
Testboy®130
lnstrukcja obsługi
59
Testboy®130
Инструкция по эксплуатации 67
Testboy®130
Návod k obsluze 75

Hinweise
Hinweise
DEUTSCH
Sicherheitshinweise
WARNUNG
Weitere Gefahrenquellen sind z.B. mechanische Teile,
durch die es zu schweren Verletzungen von Personen
kommen kann.
Auch die Gefährdung von Gegenständen (z.B. die Be-
schädigung des Gerätes) besteht.
WARNUNG
Stromschlag kann zum Tod oder zu schweren Verlet-
zungen von Personen führen sowie eine Gefährdung
für die Funktion von Gegenständen (z.B. die Beschä-
digung des Gerätes) sein.
WARNUNG
Richten Sie den Laserstrahl nie direkt oder indirekt
durch reflektierende Oberflächen auf das Auge. La-
serstrahlung kann irreparable Schäden am Auge her-
vorrufen. Bei Messungen in der Nähe von Menschen,
muss der Laserstrahl deaktiviert werden.
Testboy® 130 3

Hinweise
Allgemeine Sicherheitshinweise
WARNUNG
Aus Sicherheits- und Zulassungsgründen (CE) ist das
eigenmächtige Umbauen und/oder Verändern des Ge-
rätes nicht gestattet. Um einen sicheren Betrieb mit
dem Gerät zu gewährleisten, müssen Sie die Sicher-
heitshinweise, Warnvermerke und das Kapitel "Be-
stimmungsgemäße Verwendung" unbedingt beachten.
WARNUNG
Beachten Sie vor dem Gebrauch des Gerätes bitte
folgende Hinweise:
| Vermeiden Sie einen Betrieb des Gerätes in der
Nähe von elektrischen Schweißgeräten, Induktions-
heizern und anderen elektromagnetischen Feldern.
| Nach abrupten Temperaturwechseln muss das Ge-
rät vor dem Gebrauch zur Stabilisierung ca. 30 Mi-
nuten an die neue Umgebungstemperatur ange-
passt werden um den IR-Sensor zu stabilisieren.
| Setzen Sie das Gerät nicht längere Zeit hohen
Temperaturen aus.
| Vermeiden Sie staubige und feuchte Umgebungs-
bedingungen.
| Messgeräte und Zubehör sind kein Spielzeug und
gehören nicht in Kinderhände!
| In gewerblichen Einrichtungen sind die Unfallverhü-
tungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel zu beachten.
4 Testboy® 130

Hinweise
Bitte beachten Sie die fünf Sicherheitsregeln:
1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit
ist 2-polig festzustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile ab-
decken
DEUTSCH
Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung beschrie-
benen Anwendungen bestimmt. Eine andere Verwendung ist
unzulässig und kann zu Unfällen oder Zerstörung des Gerätes
führen. Diese Anwendungen führen zu einem sofortigen Erlö-
schen jeglicher Garantie- und Gewährleistungsansprüche des
Bedieners gegenüber dem Hersteller.
Um das Gerät vor Beschädigung zu schützen, entfer-
nen Sie bitte bei längerem Nichtgebrauch des Gerätes
die Batterien.
Bei Sach- oder Personenschäden, die durch unsach-
gemäße Handhabung oder Nichtbeachtung der Si-
cherheitshinweise verursacht werden, übernehmen wir
keine Haftung. In solchen Fällen erlischt jeder Garan-
tieanspruch. Ein in einem Dreieck befindliches Ausru-
fezeichen weist auf Sicherheitshinweise in der Bedie-
nungsanleitung hin. Lesen Sie vor Inbetriebnahme die
Anleitung komplett durch. Dieses Gerät ist CE-geprüft
und erfüllt somit die erforderlichen Richtlinien.
Rechte vorbehalten, die Spezifikationen ohne vorherige Ankün-
digung zu ändern © Testboy GmbH, Deutschland.
Testboy® 130 5

Hinweise
Haftungsausschluss
Bei Schäden, die durch Nichtbeachten der Anleitung
verursacht werden, erlischt der Garantieanspruch! Für
Folgeschäden, die daraus resultieren, übernehmen wir
keine Haftung!
Testboy haftet nicht für Schäden, die aus
| dem Nichtbeachten der Anleitung,
| von Testboy nicht freigegebenen Änderungen am Produkt
oder
| von Testboy nicht hergestellten oder nicht freigegebenen Er-
satzteilen
| Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen
werden
resultieren.
Richtigkeit der Bedienungsanleitung
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt.
Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen
und Zeichnungen wird keine Gewähr übernommen. Änderun-
gen, Druckfehler und Irrtümer vorbehalten.
6 Testboy® 130

Hinweise
Entsorgung
DEUTSCH
Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produk-
tes haben Sie die Möglichkeit, das Gerät nach Ende seines Le-
benszyklus an geeignete Sammelstellen für Elektroschrott zu-
rückzugeben.
Die WEEE (2002/96/EC) regelt die Rücknahme und
das Recycling von Elektroaltgeräten. Hersteller von
Elektrogeräten sind ab dem 13.8.2005 dazu ver-
pflichtet, Elektrogeräte, die nach diesem Datum ver-
kauft werden, kostenfrei zurückzunehmen und zu
recyceln. Elektrogeräte dürfen dann nicht mehr in
die „normalen“ Abfallströme eingebracht werden.
Elektrogeräte sind separat zu recyceln und zu ent-
sorgen. Alle Geräte, die unter diese Richtlinie fallen,
sind mit diesem Logo gekennzeichnet.
Entsorgung von gebrauchten Batterien
Sie als Endverbraucher sind gesetzlich (Batteriege-
setz) zur Rückgabe aller gebrauchten Batterien und
Akkus verpflichtet; eine Entsorgung über den
Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit neben-
stehenden Symbolen gekennzeichnet, die auf das
Verbot der Entsorgung über den Hausmüll hinwei-
sen.
Die Bezeichnungen für das ausschlaggebende
Schwermetall sind: Cd = Cadmium, Hg = Quecksil-
ber, Pb = Blei.
Ihre verbrauchten Batterien/Akkus können Sie un-
entgeltlich bei den Sammelstellen Ihrer Gemeinde
oder überall dort abgeben, wo Batterien/Akkus ver-
kauft werden!
Testboy® 130 7

Hinweise
5 Jahre Garantie
Testboy-Geräte unterliegen einer strengen Qualitätskontrolle.
Sollten während der täglichen Praxis dennoch Fehler in der
Funktion auftreten, gewähren wir eine Garantie von 5 Jahren
(nur gültig mit Rechnung). Fabrikations- oder Materialfehler
werden von uns kostenlos beseitigt sofern das Gerät ohne
Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird.
Beschädigungen durch Sturz oder falsche Handhabung sind
vom Garantieanspruch ausgeschlossen.
Bitte wenden Sie sich an:
Testboy GmbH Tel: [phone]
Elektrotechnische Spezialfabrik Fax: [phone] / 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany [e-mail]
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrele-
vanten Tätigkeiten und Prozesse werden permanent durch ein
Qualitätsmanagementsystem überwacht. Die Testboy GmbH
bestätigt weiterhin, dass die während der Kalibrierung verwen-
deten Prüfeinrichtungen und Instrumente einer permanenten
Prüfmittelüberwachung unterliegen.
Konformitätserklärung
Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG
und die EMV-Richtlinien 2004/108/EG.
8 Testboy® 130

Bedienung
Bedienung
DEUTSCH
Vielen Dank, dass Sie sich für den Testboy®130 entschieden
haben.
Der Testboy®130 eignet sich dafür, sowohl statische als auch
sich wechselnde Magnetfelder zu detektieren. Somit ist der
Testboy®130 optimal geeignet, um z.B. Magnetventile oder Re-
lais zu überprüfen.

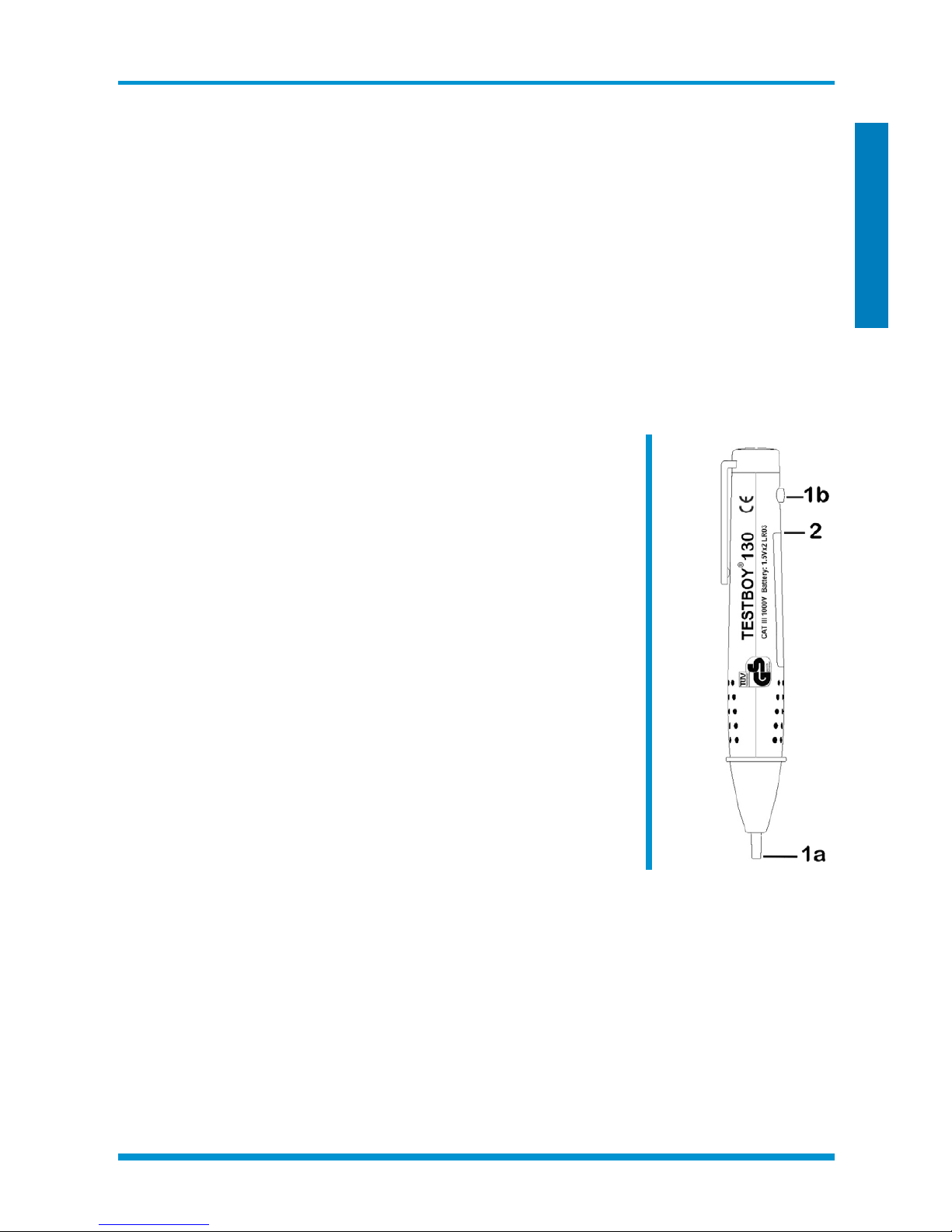

Berührungslose Magnetfelderkennung
Der Prüfgegenstand muss vor der Prüfung
nicht demontiert oder abgeschraubt wer-
den. Zuerst sind die Batterien gemäß un-
ten genannter Funktionskontrolle zu über-
prüfen. Berühren Sie den zu überprüfen-
den Gegenstand mit der Spitze des Mag-

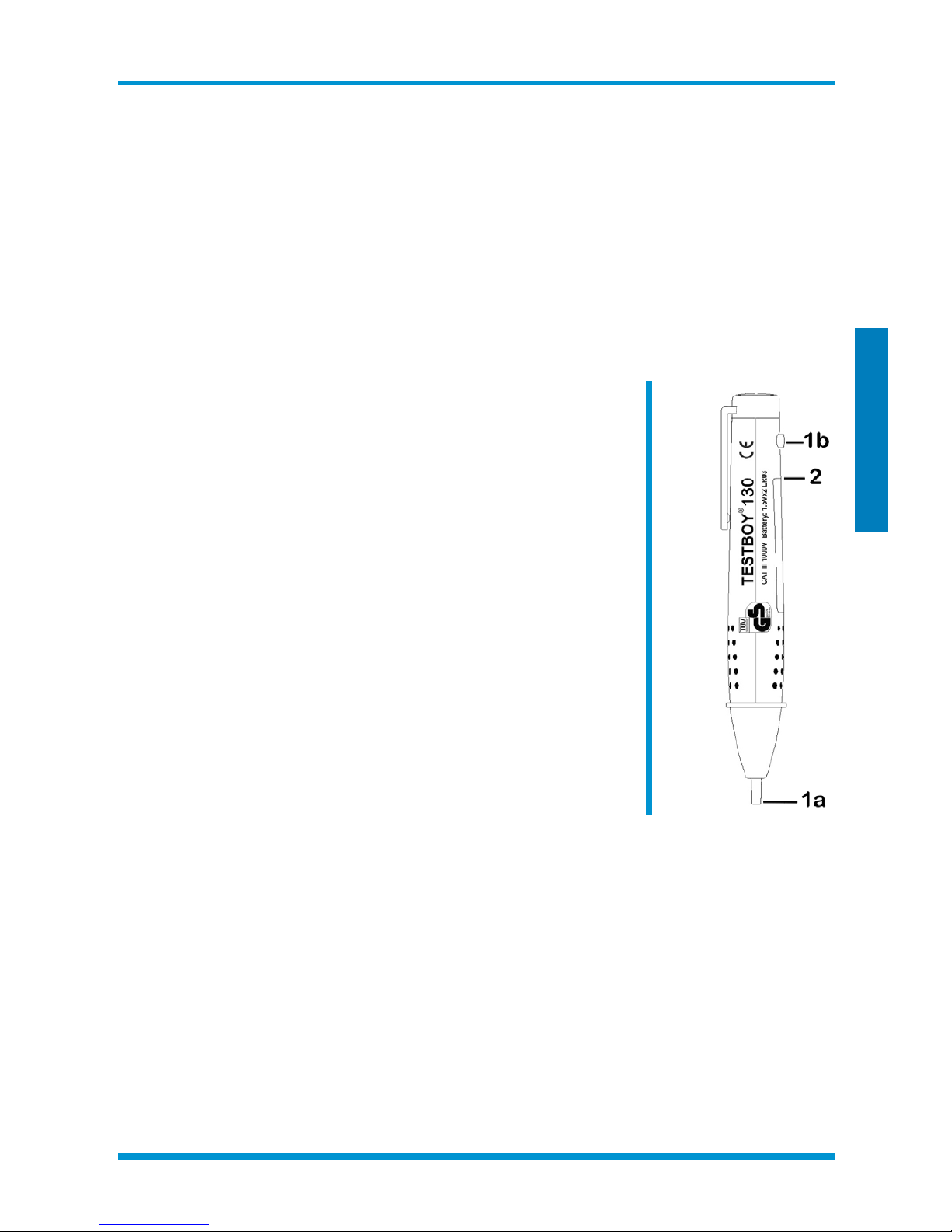

nettesters (Bild 1a). Wenn die Spitze auf-
leuchtet, ist der Gegenstand magnetisch
aktiviert. Zur Überprüfung ist es nicht er-
forderlich, Maschinen und Geräte anzuhal-
ten
Funktionskontrolle
Nehmen Sie den Testmagneten vom Clip des Testboy®130 ab
und halten Sie ihn an die Spitze (1a) des Gerätes, die dann auf-
leuchtet. Leuchtet die Spitze nicht auf, sind die Batterien auszu-
tauschen.
Testboy® 130 9

Bedienung
Taschenlampe
Schalten Sie die integrierte Taschenlampe mittels Schalter ein
(siehe Bild Punkt 1b). Mit der Hochleistungs-LED ist eine
Leuchtdauer von bis zu 60 Stunden (pro Batteriesatz) erreich-
bar! Die Lebensdauer der LED beträgt über 100.000 Stunden.
Batteriewechsel
Nehmen Sie einen Schraubendreher und hebeln Sie das Batte-
riefach an der Einkerbung auf (siehe Bild Punkt 2). Achten Sie
beim Einsetzen der neuen Batterien auf die Polarität!
Batterien gehören nicht in den Hausmüll. Auch in Ihrer
Nähe befindet sich eine Sammelstelle!
Technische Daten
Stromversorgung 2 St. 1,5 V Typ AAA Micro
Schutzart IP 40
Prüfnorm IEC/EN 61010-1 (DIN VDE
0411)
10 Testboy® 130

Notes
Notes
Safety notes
WARNING
An additional source of danger is posed my mechani-
cal parts which can cause severe personal injury.
Objects can also be damaged (e.g., the instrument it-
self can be damaged).
ENGLISH
WARNING
An electric shock can result in death or severe injury.
It can also lead to property damage and damage to
this instrument.
WARNING
Never point the laser beam directly or indirectly (on re-
flective surfaces) towards the eyes. Laser radiation
can cause irreparable damage to the eyes. You must
first deactivate the laser beam when measuring close
to people.
Testboy® 130 11

Notes
General safety notes
WARNING
Unauthorized changes or modifications of the instru-
ment are forbidden – such changes put the approval
(CE) and safety of the instrument at risk. In order to
operate the instrument safely, you must always ob-
serve the safety instructions, warnings and the infor-
mation in the "Proper and Intended Use" Chapter.
WARNING
Please observe the following information before using
the instrument:
| Do not operate the instrument in the proximity of
electrical welders, induction heaters and other elec-
tromagnetic fields.
| After an abrupt temperature fluctuation, the instru-
ment should be allowed to adjust to the new tem-
perature for about 30 minutes before using it. This
helps to stabilize the IR sensor.
| Do not expose the instrument to high temperatures
for a long period of time.
| Avoid dusty and humid surroundings.
| Measurement instruments and their accessories are
not toys. Children should never be allowed access
to them!
| In industrial institutions, you must follow the acci-
dent prevention regulations for electrical facilities
and equipment, as established by your employer's
liability insurance organization.
12 Testboy® 130

Notes
Please observe the following five safety rules:
1 Disconnect.
2 Ensure that the instrument cannot be turned back
on again.
3 Ensure isolation from the main supply voltage
(check that there is no voltage on both poles).
4 Earth and short-circuit.
5 Cover neighbouring parts that are under live elec-
trical load.
ENGLISH
Proper and intended use
This instrument is intended for use in applications described in
the operation manual only. Any other usage is considered im-
proper and non-approved us-age and can result in accidents or
the destruction of the instrument. Any misuse will result in the
expiry of all guarantee and warranty claims on the part of the
operator against the manufacturer.
Remove the batteries during longer periods of inactivity
in order to avoid damaging the instrument.
We assume no liability for damages to property or per-
sonal injury caused by improper handling or failure to
observe safety instructions. Any warranty claim expires
in such cases. An exclamation mark in a triangle indi-
cates safety notices in the operating instructions. Read
the instructions completely before beginning the initial
commissioning. This instrument is CE approved and
thus fulfils the required guidelines.
All rights reserved to alter specifications without prior notice ©
Testboy GmbH, Germany.
Testboy® 130 13

Notes
Disclaimer and exclusion of liability
The warranty claim expires in cases of damages
caused by failure to observe the instruction! We as-
sume no liability for any resulting damage!
Testboy is not responsible for damage resulting from:
| failure to observe the instructions,
| changes in the product that have not been approved by
Testboy,
| the use of replacement parts that have not been approved or
manufactured by Testboy,
| the use of alcohol, drugs or medication.
Correctness of the operating instructions
These operating instructions have been created with due care
and attention. No claim is made nor guarantee given that the
data, illustrations and drawings are complete or correct. All
rights are reserved in regards to changes, print failures and er-
rors.
14 Testboy® 130

Notes
Disposal
For Testboy customers: Purchasing our product gives you the
opportunity to return the instrument to collection points for
waste electrical equipment at the end of its lifespan.
The EU Directive 2002/96/EC (WEEE) regulates the
return and recycling of waste electrical and electron-
ics equipment. As of 13/08/2005, manufacturers of
electrical and electronics equipment are obliged to
take back and recycle any electrical devices sold af-
ter this date for no charge. After that date, electrical
de-vices must not be disposed of through the "nor-
mal" waste disposal channels. Electrical devices
must be disposed of and recycled separately. All de-
vices that fall under this directive must feature this
logo.
ENGLISH
Disposing of used batteries
As an end user, you are legally obliged (by the rele-
vant laws concerning battery disposal) to return
all used batteries. Disposal with normal house-
hold waste is prohibited!
Contaminant-laden batteries are labelled with the
adjacent symbol which indicates the prohibition of
disposal with normal household waste.
The abbreviations used for heavy metals are:
Cd = Cadmium, Hg = mercury, Pb = lead.
You can return your used batteries for no charge to
collection points in your community or everywhere
where batteries are sold!
Testboy® 130 15

Notes
Five year warranty
Testboy instruments are subject to strict quality control stan-
dards. The instrument is covered by a warranty for a period of
five years against malfunctions during the course of your daily
work (valid only with invoice). We will repair production or mate-
rial defects free of charge upon return if these have not been
caused by misuse or abuse and if the instrument has not been
opened. Damage resulting from a fall or improper handling is
excluded from the warranty.
Please contact:
Testboy GmbH Tel: [phone]
Elektrotechnische Spezialfabrik Fax: [phone] / 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany [e-mail]
Certificate of quality
All aspects of the activities carried out by Testboy GmbH relat-
ing to quality during the manufacturing process are monitored
permanently within the framework of a Quality Management
System. Furthermore, Testboy GmbH confirms that the testing
equipment and instruments used during the calibration process
are subject to a permanent inspection process.
Declaration of Conformity
This product fulfils the specifications contained in the Low Volt-
age Directive 2006/95/EC and EMC Directive 2004/108/EC.
16 Testboy® 130

Operation
Operation
Thank you for choosing a Testboy®130.
Using the Testboy®130 is it possible to detect both static and
changing magnetic fields. The Testboy®130 is therefore ideally
suited for testing items such as solenoids or relays.
ENGLISH
Non-contact magnetic field detection
The item being tested does not need to be
dismantled or removed prior to testing. As
a first step, the batteries should be functi-
on tested as described below. Put the tip
of the magnetic field tester next to the ob-
ject to be tested (Fig. 1a). If the tip lights
up, the object is magnetically activated. It
is not required to stop machines and devi-
ces in order to test components.
Functional check
Take the test magnet from the Testboy ®130's clip and hold it
close to the tip (1a) of the device, which should light up. If it
does not light up, the batteries should be changed.
Testboy® 130 17

Operation
Flashlight
Turn on the built-in flashlight with the switch (1b). Using a high-
performance LED a burning time of up to 60 hours per set of
batteries is possible! The life of the LED is over 100,000 hours.
Changing the batteries
Insert a screwdriver in to the notch (2) and pry the battery com-
partment cover off. Make sure you insert the batteries the right
way round!
Do not dispose of batteries in normal household rub-
bish! Use an authorised local collection point!
Technical data
Power supply 2 x 1.5 V AAA Micro
Degree of protection IP 40
Testing standard IEC/EN 61010-1 (DIN VDE
0411)
18 Testboy® 130

Remarques
Remarques
Consignes de sécurité
AVERTISSEMENT
D'autres sources de dangers sont p.ex. des pièces
mécaniques pouvant provoquer de graves blessures
sur des personnes.
Même la mise en danger des objets (par ex. endom-
magement de l'appareil) existe.
AVERTISSEMENT
Des chocs électriques peuvent provoquer la mort ou
de graves blessures aux personnes et mettre en dan-
ger le fonctionnement d'objets (p.ex. dommages à
l'appareil).
FRAN
Ç
AIS
AVERTISSEMENT
Ne dirigez jamais le rayon laser sur vos yeux, direc-
tement ou indirectement via des surfaces réfléchis-
santes. Les rayons laser peuvent provoquer sur vos
yeux des dommages irréparables. Si vous effectuez
des mesures à proximité de personnes, le rayon laser
doit être désactivé.
Testboy® 130 19

Remarques
Consignes générales de sécurité
AVERTISSEMENT
Pour des raisons de sécurité et d'homologation (CE), il
est interdit de modifier l'appareil de votre propre chef.
Afin d'assurer un fonctionnement sûr de l'appareil,
respecter absolument les consignes de sécurité, les
avertissements ainsi que le chapitre « Utilisation con-
forme ».
AVERTISSEMENT
Avant d'utiliser l'appareil, veuillez observer les remar-
ques suivantes :
| Evitez d'utiliser l'appareil à proximité d'appareils de
soudage électriques, de dispositifs de chauffage à
induction et autres champs électromagnétiques.
| Après des changements de température subites,
l'appareil doit être adapté à la nouvelle température
ambiante pendant env. 30 minutes avant utilisation,
pour stabiliser le capteur IR.
| N'exposez pas l'appareil à de hautes températures
pendant un temps prolongé.
| Evitez les environnements poussiéreux et humides.
| Les appareils de mesure et les accessoires ne sont
pas des jouets. Ecartez-les des enfants !
| Dans les établissements professionnels, respectez
les consignes de prévention des accidents émises
par l'association des caisses d'assurance mutuelle
de l'industrie pour les installations et équipements
électriques.
20 Testboy® 130
