Testboy TB115 Bit User manual

Testboy® TB115 Bit
Version 1.2

Testboy®TB115 Bit
Bedienungsanleitung
3
Testboy®TB115 Bit
Operating instructions
9
Testboy®TB115 Bit
Mode d’emploi
15
Testboy®TB115 Bit
Instrucciones de empleo
21
Testboy®TB115 Bit
Istruzioni per l’uso
27
Testboy®TB115 Bit
Gebruiksaanwijzing
33

Sicherheitshinweise
Testboy® TB115 Bit 3
DEUTSCH
DEUTSCH
DEUTSCH
Sicherheitshinweise
WARNUNG
Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren
Verletzungen von Personen kommen kann.
Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes)
besteht.
WARNUNG
Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen
sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung
des Gerätes) sein.
WARNUNG
Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen
auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei
Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.
Allgemeine Sicherheitshinweise
WARNUNG
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem
Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und
das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.
WARNUNG
Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:
|Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen
Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
|Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur
Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst
werden um den IR-Sensor zu stabilisieren.
|Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
|Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
|Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
|In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel zu beachten.

Sicherheitshinweise
4 Testboy® TB115 Bit
Bitte beachten Sie die fünf Sicherheitsregeln:
Freischalten
Gegen Wiedereinschalten sichern
Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
Erden und kurzschließen
Benachbarte unter Spannung stehende Teile abdecken
Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt.
Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes
führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und
Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.
Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem
Nichtgebrauch des Gerätes die Batterien.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine
Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck
befindliches Ausrufezeichen weist auf Sicherheitshinweise in der
Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett
durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.
Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern
© 2020 Testboy GmbH, Deutschland.
Haftungsausschluss
Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der
Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine
Haftung!
Testboy haftet nicht für Schäden, die aus
dem Nichtbeachten der Anleitung,
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden
resultieren.

Sicherheitshinweise
Testboy® TB115 Bit 5
DEUTSCH
DEUTSCH
DEUTSCH
Richtigkeit der Bedienungsanleitung
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und
Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen.
Änderungen, Druckfehler und Irrtümer vorbehalten.
Entsorgung
Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das
Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott
zurückzugeben.
Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten.
Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft
werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen
dann nicht mehr in die „normalen“ Abfallströme eingebracht werden.
Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter
diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.
Entsorgung von gebrauchten Batterien
Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller
gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den
Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen
gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.
Die Bezeichnungen für das ausschlaggebende Schwermetall sind:
Cd = Cadmium, Hg = Quecksilber, Pb = Blei.
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den
Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus
verkauft werden!
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse
werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH
bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und
Instrumente einer permanenten Prüfmittelüberwachung unterliegen.
Konformitätserklärung
Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf
www.testboy.de

Bedienung
6 Testboy® TB115 Bit
Bedienung
Vielen Dank, dass Sie sich für den Testboy®TB115 Bit entschieden haben.
Berührungslose Spannungsprüfung ab 12 V AC
Integrierter Bithalter
Berührungslose Spannungsprüfung
Der Testboy®TB115 Bit ist in der Lage, mit dem in der
Spitze integrierten Schaltkreis spannungsführende
Leitungen aufzuspüren.

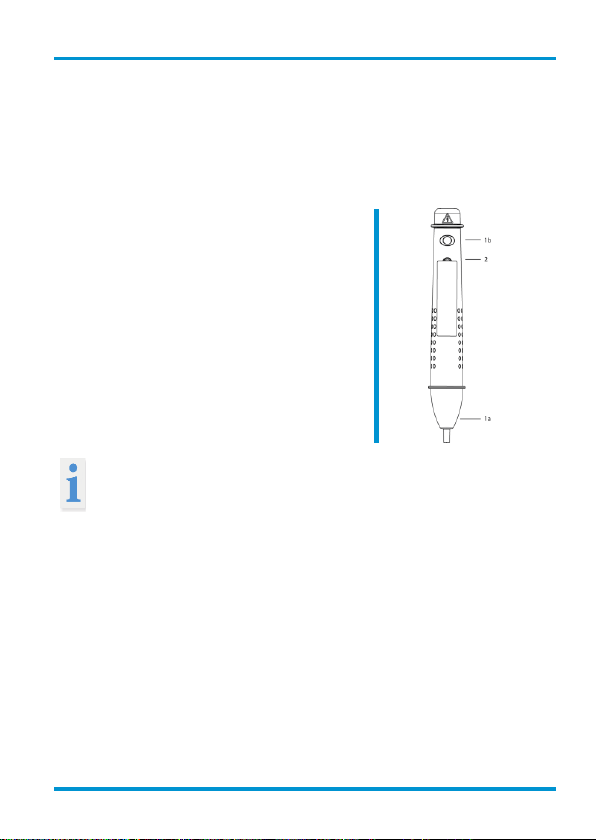

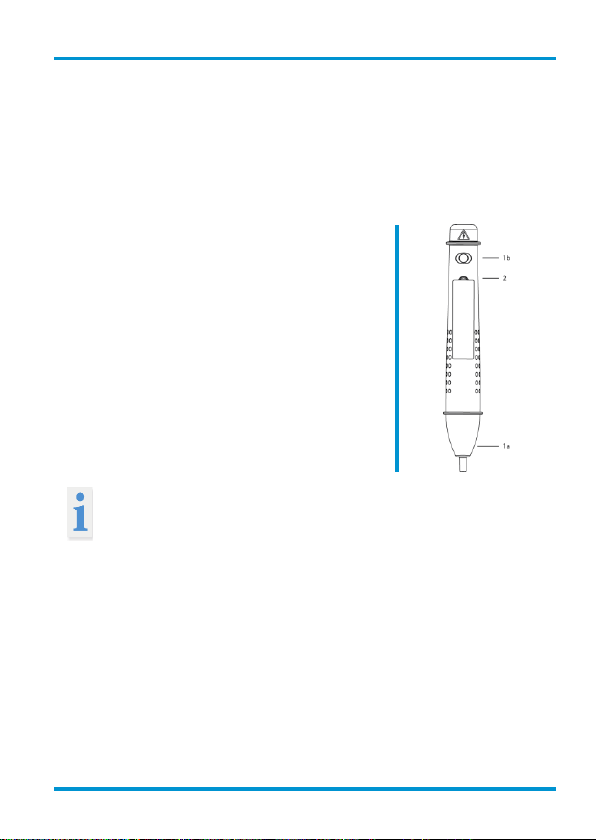

Wird eine Wechselspannung > 110 Volt AC erkannt,
leuchtet die weiße Kappe rot auf (siehe Bild Punkt 1a).
Um Spannungen unter 110 V AC aufspüren zu können,
schalten Sie mittels Schalter in den 12 Volt-Modus um
(1b). Die weiße Kappe leuchtet nun blau (siehe Bild Punkt
1a). Nun können Wechselspannungen ab 12 V AC
aufgespürt werden. Wird eine Wechselspannung ab 12
Volt AC erkannt, leuchtet die weiße Kappe nun violett
(blau+rot) auf (siehe Bild Punkt 1a).
Ein Stromfluss ist nicht erforderlich!
Überprüfen Sie den Spannungsprüfer vor dem Einsatz an einer bekannten
Spannungsquelle (z.B. Steckdose) auf einwandfreie Funktion!
Bei Beschädigungen darf der Spannungsprüfer nicht verwendet werden!
Wenn beim Verwenden dieser Funktion die Spitze nicht aufleuchtet, kann dennoch eine
Spannung anliegen. Das Prüfgerät zeigt aktive Spannungen an, die ausreichend starke
elektrische Felder von Stromquellen (Stromnetz) erzeugen. Ist die Feldstärke niedrig, zeigt das
Gerät eine anliegende Spannung möglicherweise nicht an. Erkennt das Gerät eine vorhandene
Spannung nicht, kann das unter anderem auf die nachfolgend aufgeführten Faktoren
zurückzuführen sein:
● Abgeschirmte Drähte/Kabel
● Dicke und Art der Isolierung
● Abstand von der Spannungsquelle
● Vollisolierte Verbraucher, die eine effektive Erdung verhindern.
● Buchsen in Einbausteckdosen / Unterschiede in der Steckdosenausführung
● Zustand des Geräts und der Batterien

Bedienung
Testboy® TB115 Bit 7
DEUTSCH
DEUTSCH
DEUTSCH
WARNUNG
Vorsicht bei Spannungen über 30 V, es besteht die Gefahr eines elektrischen
Schlags.
NUR FÜR DEN EINSATZ DURCH FACHKUNDIGES PERSONAL VORGESEHEN
Jeder, der dieses Messinstrument verwendet, sollte entsprechend ausgebildet und mit den
besonderen, in einem industriellen Umfeld auftretenden Gefahren bei der Spannungsmessung,
den notwendigen Sicherheitsvorkehrungen und den Verfahren zur Überprüfung der
ordnungsgemäßen Funktion des Geräts vor und nach jedem Gebrauch vertraut sein.
Die berührungslose Spannungsprüfung ist nicht geeignet, um festzustellen, ob eine Leitung unter
Spannung steht oder nicht.
Definition der Messkategorien:
Messkategorie II: Messungen an Stromkreisen, die elektrisch über Stecker direkt mit dem
Niederspannungsnetz verbunden sind. Typischer Kurzschlussstrom < 10 kA
Messkategorie III: Messungen innerhalb der Gebäudeinstallation (stationäre Verbraucher mit
nicht steckbarem Anschluss, Verteileranschluss, fest eingebaute Geräte im Verteiler). Typischer
Kurzschlussstrom < 50 kA
Messkategorie IV: Messungen an der Quelle der Niederspannungsinstallation (Zähler,
Hauptanschluss, primärer Überstromschutz). Typischer Kurzschlussstrom >> 50 kA
Testen Sie das Gerät sowohl vor als auch nach Gebrauch an einer bekannten, im Nennbereich
des Geräts liegenden Spannungsquelle, um die ordnungsgemäße Funktion des Geräts zu
gewährleisten.
Lesen Sie vor Gebrauch diese Anleitung. Wenn das Gerät nicht den Herstellerangaben
entsprechend eingesetzt wird, kann der durch das Gerät bereitgestellte Schutz beeinträchtigt
werden.
Bei einer Kombination aus Messsonde und Zubehör ist die niedrigere der beiden Messkategorien
von Messsonde und Zubehör zu verwenden.
Wenn vom Hersteller oder seinem Vertreter nicht ausdrücklich gestattet, dürfen Teile des Geräts
und seines Zubehörs nicht verändert und ersetzt werden.
Verwenden Sie zum Reinigen des Geräts ein trockenes Tuch.

Bedienung
8 Testboy® TB115 Bit

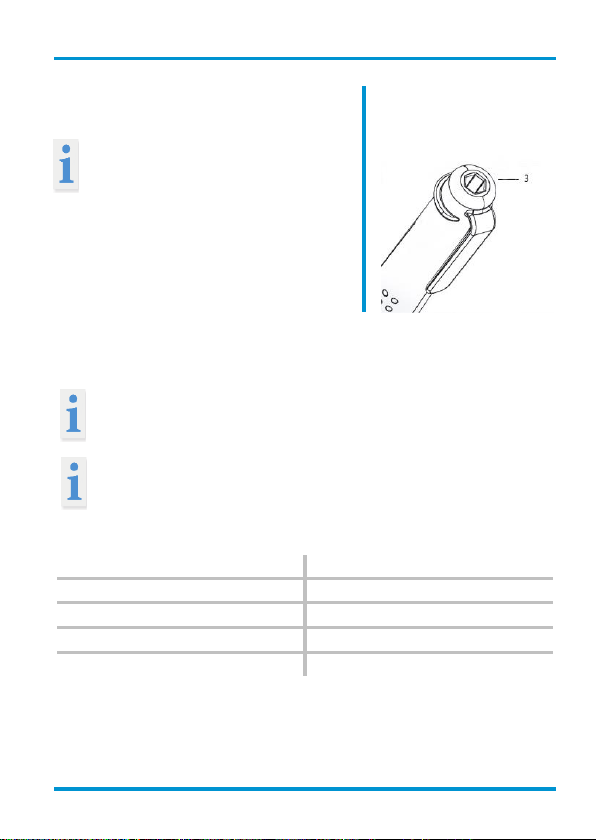

Bithalter
Setzen Sie Ihren gewünschten Bit in die
dafür eingerichtete Aufnahme (siehe Bild
Punkt 3). Dank eines integrierten Magneten
kann der Bit nicht herausfallen.
Wir empfehlen, aufgrund der technischen
Konstruktion, nur kleine Biteinsätze zu
verwenden.
Batteriewechsel
Nehmen Sie einen Schraubendreher und hebeln Sie das Batteriefach an der Einkerbung auf
(siehe Bild Punkt 2). Achten Sie beim Einsetzen der neuen Batterien auf die Polarität!
Nur geschlossenes Gerät in Betrieb nehmen!
Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine
Sammelstelle!
Technische Daten
Spannungsbereich
12 –1000 V AC
Stromversorgung
2 x 1,5 V Typ AAA Micro
Schutzart
IP 40
Überspannungskategorie
CAT III 1000 V / CAT IV 600 V
Prüfnorm
IEC/EN 61010-1 (DIN VDE 0411)

Safety notes
Testboy® TB115 Bit 9
DEUTSCH
DEUTSCH
ENGLISH
DEUTSCH
DEUTSCH
Safety notes
WARNING
An additional source of danger is posed my mechanical parts which can cause
severe personal injury.
Objects can also be damaged (e.g., the instrument itself can be damaged).
WARNING
An electric shock can result in death or severe injury. It can also lead to property
damage and damage to this instrument.
WARNING
Never point the laser beam directly or indirectly (on reflective surfaces) towards the
eyes. Laser radiation can cause irreparable damage to the eyes. You must first
deactivate the laser beam when measuring close to people.
General safety notes
WARNING
Unauthorized changes or modifications of the instrument are forbidden –such
changes put the approval (CE) and safety of the instrument at risk. In order to
operate the instrument safely, you must always observe the safety instructions,
warnings and the information in the "Proper and Intended Use" Chapter.
WARNING
Please observe the following information before using the instrument:
|Do not operate the instrument in the proximity of electrical welders, induction
heaters and other electromagnetic fields.
|After an abrupt temperature fluctuation, the instrument should be allowed to
adjust to the new temperature for about 30 minutes before using it. This helps to
stabilize the IR sensor.
|Do not expose the instrument to high temperatures for a long period of time.
|Avoid dusty and humid surroundings.
|Measurement instruments and their accessories are not toys. Children should
never be allowed access to them!
|In industrial institutions, you must follow the accident prevention regulations for
electrical facilities and equipment, as established by your employer's liability
insurance organization.

Safety notes
10 Testboy® TB115 Bit
Please observe the following five safety rules:
1Disconnect.
2Ensure that the instrument cannot be turned back on again.
3Ensure isolation from the main supply voltage (check that there is no voltage on
both poles).
4Earth and short-circuit.
5Cover neighbouring parts that are under live electrical load.
Proper and intended use
This instrument is intended for use in applications described in the operation manual only. Any
other usage is considered improper and non-approved us-age and can result in accidents or the
destruction of the instrument. Any misuse will result in the expiry of all guarantee and warranty
claims on the part of the operator against the manufacturer.
Remove the batteries during longer periods of inactivity in order to avoid damaging
the instrument.
We assume no liability for damages to property or personal injury caused by improper
handling or failure to observe safety instructions. Any warranty claim expires in such
cases. An exclamation mark in a triangle indicates safety notices in the operating
instructions. Read the instructions completely before beginning the initial
commissioning. This instrument is CE approved and thus fulfils the required
guidelines.
All rights reserved to alter specifications without prior notice
© 2020 Testboy GmbH, Germany.
Disclaimer and exclusion of liability
The warranty claim expires in cases of damages caused by failure to observe the
instruction! We assume no liability for any resulting damage!
Testboy is not responsible for damage resulting from:
failure to observe the instructions,
changes in the product that have not been approved by Testboy,
the use of replacement parts that have not been approved or manufactured by Testboy,
the use of alcohol, drugs or medication.

Safety notes
Testboy® TB115 Bit 11
DEUTSCH
DEUTSCH
ENGLISH
DEUTSCH
DEUTSCH
Correctness of the operating instructions
These operating instructions have been created with due care and attention. No claim is made
nor guarantee given that the data, illustrations and drawings are complete or correct. All rights are
reserved in regards to changes, print failures and errors.
Disposal
For Testboy customers: Purchasing our product gives you the opportunity to return the instrument
to collection points for waste electrical equipment at the end of its lifespan.
The WEEE directive regulates the return and recycling of electrical appliances.
Manufacturers of electrical appliances are obliged to take back and recycle all
electrical appliances free of charge. Electrical devices may then no longer be
disposed of through conventional waste disposal channels. Electrical
appliances must be recycled and disposed of separately. All equipment subject
to this directive is marked with this logo.
Disposing of used batteries
As an end user, you are legally obliged (by the relevant laws concerning battery
disposal) to return all used batteries. Disposal with normal household waste is
prohibited!
Contaminant-laden batteries are labelled with the adjacent symbol which
indicates the prohibition of disposal with normal household waste.
The abbreviations used for heavy metals are:
Cd = Cadmium, Hg = mercury, Pb = lead.
You can return your used batteries for no charge to collection points in your
community or everywhere where batteries are sold!
Certificate of quality
All aspects of the activities carried out by Testboy GmbH relating to quality during the
manufacturing process are monitored permanently within the framework of a Quality
Management System. Furthermore, Testboy GmbH confirms that the testing equipment and
instruments used during the calibration process are subject to a permanent inspection process.
Declaration of Conformity
The product conforms to the present directives. For more detailed information, go to
www.testboy.de

Operation
12 Testboy® TB115 Bit
Operation
Thank you for choosing a Testboy®TB115 Bit.
| Non-contact voltage tester from 12 V AC
| Integrated bit bracket
Non-contact voltage test
The Testboy®TB115 Bit is capable of detecting wires
carrying live voltages using its built-in circuits in its tip.
If a voltage of 110 V AC or more is detected, the white
cap will glow red (1a) and the device vibrates. To detect
voltages below 110 V AC, switch the flashlight on using
the switch (1b). The white cap now illuminates blue (see
figure point 1a). Now voltages from 12 V AC can be
detected. If an AC voltage of 12 Volt AC or higher is
detected, the white cap will illuminate purple (blue + red
see figure, point 1a).
A flowing current is not required!
Check the voltage tester before use against a known voltage supply (e.g. a power
socket) to ensure that it is working correctly.
Do not use the voltage tester if damaged!
When using the Tester, if tip does not glow, voltage could still be present. The Tester indicates
active voltage in the presence of electrostatic fields of sufficient strength generated from the
source (MAINS) voltage. If the field strength is low, the Tester may not provide indication of live
voltages. Lack of an indication occurs if the Tester is unable to sense the presence of voltage
which may be influenced by several factors including, but not limited to:
● Shielded wire/cables
● Thickness and type of insulation
● Distance from the voltage source
● Fully-isolated users that prevent an effective ground
● Receptacles in recessed sockets/ differences in socket design
● Condition of the Tester and Batteries

Operation
Testboy® TB115 Bit 13
DEUTSCH
DEUTSCH
ENGLISH
DEUTSCH
DEUTSCH
WARNING
Use caution with voltages above 30 V ac as a shock hazard may exist.
FOR USE BY COMPETENT PERSONS
Anyone using this instrument should be knowledgeable and trained about the risks involved with
measuring voltage, especially in an industrial setting, and the importance of taking safety
precautions and of testing the instrument before and after using it to ensure that it is in good
working condition.
The single-pole phase testing is not appropriate to determine whether a line is live or not. For this
purpose, the double-pole voltage test is always required.
Definition of measurement categories.
Measurement category II:
Measurement category II is applicable to test and measuring circuits connected directly to
utilization points (socket outlets and similar points) of the low-voltage mains installation. Typical
short-circuit current is < 10 kA.
Measurement category III:
Measurement category III is applicable to test and measuring circuits connected to the distribution
part of the building’s low-voltage mains installation. Typical short-circuit current is < 50 kA.
Measurement category IV:
Measurement category IV is applicable to test and measuring circuits connected at the source of
the building’s low-voltage mains installation. Typical short-circuit current is >>50 kA.
Read the instruction before use. If the equipment is used in a manner not specified by the
manufacturer, the protection provided by the equipment may be impaired.
All parts of the device and its accessories are not allowed to be changed or replaced, other than
authorized by the manufacturer or his agent.
For cleaning the unit, use a dry cloth.

Operation
14 Testboy® TB115 Bit
Bit bracket
Insert the desired bit in the bracket designed
for this purpose (see figure, point 3). An
integrated magnet prevents the bit from
falling out.In view of the technical design, we
recommend that you only use small bits.
Changing the batteries
Insert a screwdriver in to the notch (2) and pry the battery compartment cover off. Make sure you
insert the batteries the right way round!
Only commission instruments that are closed!
Do not dispose of batteries in normal household rubbish! Use an authorised local
collection point!
Technical data
Voltage range
12 - 1000 V AC
Power supply
2 x 1.5 V AAA Micro
Degree of protection
IP 40
Overvoltage category
CAT III 1000 V / CAT IV 600 V
Testing standard
IEC/EN 61010-1 (DIN VDE 0411)

Consignes de sécurité
Testboy® TB115 Bit 15
DEUTSCH
DEUTSCH
FRANÇAIS
DEUTSCH
DEUTSCH
Consignes de sécurité
AVERTISSEMENT
D'autres sources de dangers sont p.ex. des pièces mécaniques pouvant provoquer
de graves blessures sur des personnes.
Même la mise en danger des objets (par ex. endommagement de l'appareil) existe.
AVERTISSEMENT
Des chocs électriques peuvent provoquer la mort ou de graves blessures aux
personnes et mettre en danger le fonctionnement d'objets (p.ex. dommages à
l'appareil).
AVERTISSEMENT
Ne dirigez jamais le rayon laser sur vos yeux, directement ou indirectement via des
surfaces réfléchissantes. Les rayons laser peuvent provoquer sur vos yeux des
dommages irréparables. Si vous effectuez des mesures à proximité de personnes,
le rayon laser doit être désactivé.
Consignes générales de sécurité
AVERTISSEMENT
Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier
l'appareil de votre propre chef. Afin d'assurer un fonctionnement sûr de l'appareil,
respecter absolument les consignes de sécurité, les avertissements ainsi que le
chapitre "Utilisation conforme".
AVERTISSEMENT
Avant d'utiliser l'appareil, veuillez observer les remarques suivantes :
|Evitez d'utiliser l'appareil à proximité d'appareils de soudage électriques, de
dispositifs de chauffage à induction et autres champs électromagnétiques.
|Après des changements de température subites, l'appareil doit être adapté à la
nouvelle température ambiante pendant env. 30 minutes avant utilisation, pour
stabiliser le capteur IR.
|N'exposez pas l'appareil à de hautes températures pendant un temps prolongé.
|Evitez les environnements poussiéreux et humides.
Les appareils de mesure et les accessoires ne sont pas des jouets. Ecartez-les
des enfants !
|Dans les établissements professionnels, respectez les consignes de prévention
des accidents émises par l'association des caisses d'assurance mutuelle de
l'industrie pour les installations et équipements électriques.

Consignes de sécurité
16 Testboy® TB115 Bit
Veuillez respecter les cinq règles de sécurité :
1Déconnexion
2Protection contre la remise sous tension
3Vérifier l'absence de tension (l'absence de tension doit être constatée sur
2 pôles)
4Mise à la terre et mise en court-circuit
5Couvrir les pièces voisines sous tension
Utilisation conforme
L'appareil n'est destiné qu'aux applications décrites dans la notice d'utilisation. Toute autre
utilisation est interdite et peut provoquer des accidents ou la destruction de l'appareil. De telles
applications annulent immédiatement toute garantie ou recours de l'utilisateur envers le fabricant.
Pour protéger l'appareil contre les dommages, enlevez les piles de l'appareil si vous
ne l'utilisez pas pendant une durée prolongée.
En cas de dommages matériels ou corporels provoqués par une manipulation non
conforme ou le non-respect des consignes de sécurité, nous n'assumons aucune
responsabilité. Dans de tels cas, tout recours en garantie est exclu. Un point
d'exclamation dans un triangle renvoie à des consignes de sécurité se trouvant dans
le mode d'emploi. Avant la mise en service, lisez les instructions complètement. Cet
appareil a été contrôlé CE et est donc conforme aux directives exigées.
Nous nous réservons le droit de changer les spécifications sans avis préalable
© 2020 Testboy GmbH, Allemagne.
Exclusion de responsabilité
En cas de dommages causés par le non-respect du mode d'emploi, tout recours en
garantie est annulé ! Nous n'assumons aucune garantie pour les conséquences qui
en résultent !
Testboy n'assume aucune responsabilité pour les dommages résultant :
du non-respect du mode d'emploi,
de modifications du produit non autorisées par Testboy ou
de pièces de rechange non fabriquées ou non autorisées par Testboy
de l'influence de l'alcool, de drogues ou de médicaments.

Consignes de sécurité
Testboy® TB115 Bit 17
DEUTSCH
DEUTSCH
FRANÇAIS
DEUTSCH
DEUTSCH
Pertinence du mode d'emploi
Les présentes instructions d'utilisation ont été élaborées avec grand soin. Nous ne garantissons
pas que les données, figures et dessins soient corrects ni complets. Sous réserve de
modifications, d'erreurs d'impression, d'erreurs et omissions.
Mise au rebut
Cher client Testboy, en achetant notre produit, vous avez la possibilité de rendre l'appareil à des
points de collecte pour déchets électroniques au terme de son cycle de vie.
La directive WEEE réglemente la reprise et le recyclage des appareils électriques
usagés. Les fabricants d'appareils électriques sont tenus de reprendre et de
recycler gratuitement les appareils électriques vendus. Les appareils électriques
ne peuvent donc plus être jetés avec les déchets « normaux ». Les appareils
électriques doivent être recyclés et éliminés séparément. Tous les appareils
soumis à cette directive portent ce logo.
Mise au rebut de piles usagées
En tant que consommateur final, vous êtes tenu par la loi (loi sur les piles) de
rendre toutes vos piles et accumulateurs ; la mise aux déchets ménagers est
interdite !
Les piles/accumulateurs comportant des substances polluantes sont repérés par
les symboles ci-contre, indiquant l'interdiction de mise aux déchets ménagers.
Les désignations du métal lourd déterminant sont les suivantes :
Cd = cadmium, Hg = mercure, Pb = plomb.
Vous pouvez rendre vos piles/accumulateurs usagés gratuitement à tous les points
de collecte de votre commune ou aux points de vente de piles / accumulateurs !
Certificat de qualité
Toutes les activités et procédures qualitatives effectuées au sein de la société Testboy GmbH
sont contrôlées en permanence par un système de gestion de la qualité. Testboy GmbH garantit
en outre que les outils et instruments de contrôle utilisés lors de l'étalonnage sont soumis à un
contrôle permanent.
Déclaration de conformité
Le produit est conforme avec les dernières directives. Plus d'informations sur www.testboy.de

Utilisation
18 Testboy® TB115 Bit
Utilisation
Nous vous remercions vivement d'avoir acheté le Testboy®TB115 Bit.
| Contrôle de tension sans contact, dès 12 V CA
| Porte-embout intégré
Contrôle de tension sans contact
Grâce au circuit électrique intégré dans sa pointe de test, le
Testboy®TB115 Bit est capable de détecter tout conducteur
sous tension.
Si une tension alternative supérieure à 110 Volt est détectée,
le capuchon blanc s'allume en rouge (voir repère 1a sur la
figure) et l'appareil vibre. Pour pouvoir détecter les tensions
inférieures à 110 V CA, allumez la lampe de poche à l'aide
de l'interrupteur (1b). Le capuchon blanc devient bleu (voir
image au point 1a). Vous pouvez maintenant détecter les
tensions alternatives dès 12 V CA. Le capuchon blanc passe
au violet lorsqu’une tension alternative égale ou supérieure
à 12 V CA est détectée (voir image au point 1a).
Aucun passage de courant n'est nécessaire !
Avant utilisation, vérifier le fonctionnement impeccable du contrôleur de tension
sur une source de tension connue (par ex. prise de courant) !
Si lors de l'utilisation de cette fonction, la lampe ne s'allume pas, il est possible qu'une tension
soit quand même présente. L'appareil de contrôle indique des tensions actives, générant depuis
des sources de courant (réseau électrique) des champs électriques suffisamment forts. Si
l'intensité du champ est basse, l'appareil peut ne pas indiquer une tension qui lui serait appliquée.
Si l'appareil ne reconnaît pas une tension présente, l'origine peut se trouver dans les facteurs
cités ci-dessous :
● fils/câbles blindés/écrantés
● épaisseur et nature de l'isolant
● distance par rapport à la source de tension
● consommateurs totalement isolés, empêchant une mise à la masse efficace.
● prise dans des prises femelles intégrées / différences dans le modèles des prises
● état de l'appareil et des piles

Utilisation
Testboy® TB115 Bit 19
DEUTSCH
DEUTSCH
FRANÇAIS
DEUTSCH
DEUTSCH
AVERTISSEMENT
Attention en cas de tensions supérieures à 30 V, risque de choc électrique !
PRÉVU UNIQUEMENT POUR UTILISATION PAR DES SPÉCIALISTES
Chaque personne utilisant cet instrument de mesure devrait être formée en conséquence et être
familiarisée avec les risques particuliers survenant dans un environnement industriel lors de la
mesure de tension, ainsi qu'avec les dispositions de sécurité et les procédures de vérification du
fonctionnement correct de l'appareil, avant et après chaque utilisation.
Le contrôle de tension sans contact ne convient pas pour déterminer si une ligne est sous tension
ou ne l'est pas.
Définition des catégories de mesure :
Catégorie de mesure II : il s'agit des mesures sur les circuits électriques reliés directement au
réseau basse tension par connecteur. Courant de court-circuit typique < 10 kA
Catégorie de mesure III : mesures au sein des installations de bâtiment (consommateurs à
demeure, raccordés sans connecteur, raccordement divisionnaire, équipements intégrés en fixe
au tableau de distribution). Courant de court-circuit typique < 50 kA
Catégorie de mesure IV : mesures sur la source de l'installation basse tension (compteurs,
raccordement principal, protection primaire contre les surintensités). Courant de court-circuit
typique >> 50 kA
Tester l'appareil aussi bien avant qu'après utilisation, sur une source de tension connue située
dans l'étendue nominale de l'appareil afin de garantir le fonctionnement correct de celui-ci.
Lire la présente notice avant utilisation. Si l'appareil n'est pas utilisé conformément aux
indications du constructeur, la protection mise à disposition par l'appareil peut être entravée.
En cas d'association entre sonde de mesure et accessoires, il faut utiliser la plus faible des deux
catégories de mesure entre sonde et accessoire.
Sauf autorisation expresse du constructeur ou de son représentant, il est interdit de modifier ou
de remplacer des pièces de l'appareil et de ses accessoires.
Pour nettoyer l'appareil, utiliser un chiffon sec.

Utilisation
20 Testboy® TB115 Bit
Porte-embout
Placez l’embout souhaité dans le logement
prévu à cet effet (cf. image au point 3).
L’embout ne peut pas tomber grâce aux
aimants intégrés.Nous recommandons de
n’utiliser que des petits embouts en raison de
la conception technique du logement.
Remplacement des piles
A l'aide d'un tournevis, soulevez le compartiment des piles par l'encoche (voir repère 2 sur la
figure). Lors de la mise en place des piles neuves, veiller à respecter la polarité !
Mettre l'appareil en service uniquement lorsqu'il est fermé !
Ne pas mettre les piles dans les déchets ménagers. Des points de collecte existent,
même près de chez vous !
Caractéristiques techniques
Plage de tension
12 - 1 000 V CA
Alimentation électrique
2 piles type 1,5 V AAA micro
Indice de protection
IP 40
Catégorie de surtension
CAT III 1000 V / CAT IV 600 V
Norme de contrôle
CEI/EN 61010-1 (DIN VDE 0411)
