Testboy TB 50 User manual

Testboy®TB 50
Version 2.0

Testboy®TB 50
Bedienungsanleitung 3
Testboy®TB 50
Operating Instructions 16

Hinweise
Testboy® TB 50 3
DEUTSCH
Hinweise
Sicherheitshinweise
WARNUNG
Richten Sie die LED-Strahlen nie direkt oder indirekt
durch reflektierende Oberflächen auf das Auge. LED-
Strahlung kann irreparable Schäden am Auge hervor-
rufen.
Allgemeine Sicherheitshinweise
WARNUNG
Aus Sicherheits- und Zulassungsgründen (CE) ist das
eigenmächtige Umbauen und/oder Verändern des Ge-
rätes nicht gestattet. Um einen sicheren Betrieb mit
dem Gerät zu gewährleisten, müssen Sie die Sicher-
heitshinweise, Warnvermerke und das Kapitel "Be-
stimmungsgemäße Verwendung" unbedingt beachten.

Hinweise
4 Testboy® TB 50
WARNUNG
Beachten Sie vor dem Gebrauch des Gerätes bitte
folgende Hinweise:
| Vermeiden Sie einen Betrieb des Gerätes in der
Nähe von elektrischen Schweißgeräten, Induktions-
heizern und anderen elektromagnetischen Feldern.
| Setzen Sie das Gerät nicht längere Zeit hohen
Temperaturen aus.
| Vermeiden Sie staubige und feuchte Umgebungs-
bedingungen.
| Messgeräte und Zubehör sind kein Spielzeug und
gehören nicht in Kinderhände!
| In gewerblichen Einrichtungen sind die Unfallverhü-
tungsvorschriften des Verbandes der gewerblichen
Berufsgenossenschaften für elektrische Anlagen
und Betriebsmittel zu beachten.
Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung beschrie-
benen Anwendungen bestimmt. Eine andere Verwendung ist
unzulässig und kann zu Unfällen oder Zerstörung des Gerätes
führen. Diese Anwendungen führen zu einem sofortigen Erlö-
schen jeglicher Garantie- und Gewährleistungsansprüche des
Bedieners gegenüber dem Hersteller.
Um das Gerät vor Beschädigung zu schützen, entfer-
nen Sie bitte bei längerem Nichtgebrauch des Gerätes
die Batterien.

Hinweise
Testboy® TB 50 5
DEUTSCH
Bei Sach- oder Personenschäden, die durch unsach-
gemäße Handhabung oder Nichtbeachtung der Si-
cherheitshinweise verursacht werden, übernehmen wir
keine Haftung. In solchen Fällen erlischt jeder Garan-
tieanspruch. Ein in einem Dreieck befindliches Ausru-
fezeichen weist auf Sicherheitshinweise in der Bedie-
nungsanleitung hin. Lesen Sie vor Inbetriebnahme die
Anleitung komplett durch. Dieses Gerät ist CE-geprüft
und erfüllt somit die erforderlichen Richtlinien.
Rechte vorbehalten, die Spezifikationen ohne vorherige Ankün-
digung zu ändern © Testboy GmbH, Deutschland.
Haftungsausschluss
Bei Schäden, die durch Nichtbeachten der Anleitung
verursacht werden, erlischt der Garantieanspruch! Für
Folgeschäden, die daraus resultieren, übernehmen wir
keine Haftung!
Testboy haftet nicht für Schäden, die aus
| dem Nichtbeachten der Anleitung,
| von Testboy nicht freigegebenen Änderungen am Produkt
oder
| von Testboy nicht hergestellten oder nicht freigegebenen Er-
satzteilen
| Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen
werden
resultieren.

Hinweise
6 Testboy® TB 50
Richtigkeit der Bedienungsanleitung
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt.
Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen
und Zeichnungen wird keine Gewähr übernommen. Änderun-
gen, Druckfehler und Irrtümer vorbehalten.
Entsorgung
Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produk-
tes haben Sie die Möglichkeit, das Gerät nach Ende seines Le-
benszyklus an geeignete Sammelstellen für Elektroschrott zu-
rückzugeben.

Hinweise
Testboy® TB 50 7
DEUTSCH
Die WEEE (2002/96/EC) regelt die Rücknahme und
das Recycling von Elektroaltgeräten. Hersteller von
Elektrogeräten sind ab dem 13.8.2005 dazu ver-
pflichtet, Elektrogeräte, die nach diesem Datum ver-
kauft werden, kostenfrei zurückzunehmen und zu
recyceln. Elektrogeräte dürfen dann nicht mehr in
die „normalen“ Abfallströme eingebracht werden.
Elektrogeräte sind separat zu recyceln und zu ent-
sorgen. Alle Geräte, die unter diese Richtlinie fallen,
sind mit diesem Logo gekennzeichnet.
Entsorgung von gebrauchten Batterien
Sie als Endverbraucher sind gesetzlich (Batteriege-
setz) zur Rückgabe aller gebrauchten Batterien und
Akkus verpflichtet; eine Entsorgung über den
Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit neben-
stehenden Symbolen gekennzeichnet, die auf das
Verbot der Entsorgung über den Hausmüll hinwei-
sen.
Die Bezeichnungen für das ausschlaggebende
Schwermetall sind: Cd = Cadmium, Hg = Quecksil-
ber, Pb = Blei.
Ihre verbrauchten Batterien/Akkus können Sie un-
entgeltlich bei den Sammelstellen Ihrer Gemeinde
oder überall dort abgeben, wo Batterien/Akkus ver-
kauft werden!

Hinweise
8 Testboy® TB 50
5 Jahre Garantie
Testboy-Geräte unterliegen einer strengen Qualitätskontrolle.
Sollten während der täglichen Praxis dennoch Fehler in der
Funktion auftreten, gewähren wir eine Garantie von 5 Jahren
(nur gültig mit Rechnung). Fabrikations- oder Materialfehler
werden von uns kostenlos beseitigt sofern das Gerät ohne
Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird.
Beschädigungen durch Sturz oder falsche Handhabung sind
vom Garantieanspruch ausgeschlossen.
Bitte wenden Sie sich an:
Testboy GmbH Tel: [phone]
Elektrotechnische Spezialfabrik Fax: [phone]
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany [e-mail]
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrele-
vanten Tätigkeiten und Prozesse werden permanent durch ein
Qualitätsmanagementsystem überwacht. Die Testboy GmbH
bestätigt weiterhin, dass die während der Kalibrierung verwen-
deten Prüfeinrichtungen und Instrumente einer permanenten
Prüfmittelüberwachung unterliegen.
Konformitätserklärung
Das Produkt erfüllt die EMV-Richtlinien 2004/108/EG.

Bedienung
Testboy® TB 50 9
DEUTSCH
Bedienung
Vielen Dank, dass Sie Sich für den Testboy®TB 50 entschieden
haben.
Der Prüfstift eignet sich als elektronischer Bremsflüssigkeitstes-
ter zur Bestimmung der Bremsflüssigkeitsgüte (DOT4). Entwi-
ckelt für den professionellen Einsatz in Werkstätten und im Ser-
vicebereich.

Bedienung
10 Testboy® TB 50
WARNUNG
Das Gerät ist nur für die in der Bedienungsanlei-
tung beschriebenen Anwendungen bestimmt. Eine
andere Verwendung ist unzulässig und kann zu
Unfällen oder Zerstörung des Gerätes führen. Das
Gerät darf in seiner Bauart nicht verändert wer-
den.
Warnung: Das Gerät darf nicht für Messungen in
Stromkreisen verwandt werden. Testen Sie das
Gerät vor und nach der Messung mit einer be-
kannten Bremsflüssigkeit.
Bestandteile oder Zubehörteile des Geräts dürfen
nur mit Zustimmung des Herstellers oder seines
Vertreters verändert oder ausgetauscht werden.
WARNUNG
Beachten Sie die Angaben des Fahrzeugherstel-
lers und des Bremsflüssigkeitsherstellers zum
Wechsel der Bremsflüssigkeit.
Dies gilt ungeachtet des mit diesem Gerät erziel-
ten Messergebnisses.
Die Messung wird als zusätzliche Information ge-
wertet, ersetzt jedoch nicht die Angaben des
Fahrzeugherstellers. (Wechselintervalle)
Um eine Kontamination der Bremsflüssigkeit
durch Feuchtigkeit zu vermeiden, sollte der Aus-
gleichsbehälter nur kurz geöffnet werden. Auch
häufige Messungen sind zu vermeiden.

Bedienung
Testboy® TB 50 11
DEUTSCH
Die Gütebestimmung
Den Deckel des Bremsflüssig-
keitsbehälters abdrehen, die
Kappe (2) des Testers abzie-
hen und durch betätigen des
Tasters (1) das Gerät einschal-
ten.
Die Prüfspitzen bis zu Max. in
die Bremsflüssigkeit eintau-
chen, den Taster (1) mindes-
tens 2 Sekunden gedrückt hal-
ten und dabei das Ergebnis an
den LEDs ablesen.

Bedienung
12 Testboy® TB 50
Anzeige

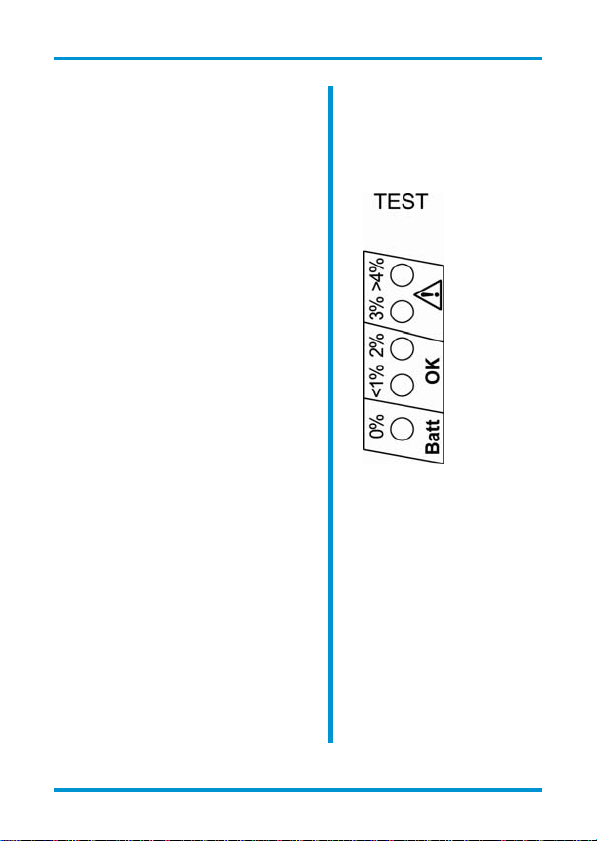

Die Anzeige besteht aus fünf
Leuchtdioden, die den jeweili-
gen Wasseranteil in Prozent
anzeigen.
Grün/Gelb/Gelb/Rot/Rot:
Min. 4% Wasseranteil in der
Bremsflüssigkeit.
Bremsflüssigkeit muss drin-
gend ausgetauscht werden!
SICHERHEITSRISIKO!
Grün/Gelb/Gelb/Rot:
Ca. 3% Wasseranteil in der
Bremsflüssigkeit.
Bremsflüssigkeit sollte ge-
tauscht werden!
Grün/Gelb/Gelb:
Ca. 2% Wasseranteil in der
Bremsflüssigkeit.
Grün/Gelb:
Weniger als 1% Wasseranteil
in der Bremsflüssigkeit.
Grün:
Batterie des Testers in Ord-
nung, weniger als 0,5% Was-
seranteil in der Bremsflüssig-
keit.

Bedienung
Testboy® TB 50 13
DEUTSCH
Wenn Bremsflüssigkeit auf Haut oder Kleidung gelangt, gründlich
mit viel Wasser abspülen. Bremsflüssigkeit nicht über einen länge-
ren Zeitraum der Luft aussetzen, da sie stark hygroskopisch ist, d.h.
leicht Feuchtigkeit aufnimmt!
Selbsttest
Die Kappe (2) des Testers ab-
ziehen und durch Betätigen
des Tasters (1) das Gerät ein-
schalten.
Die Prüfspitzen bis zu Max.
(Bild Seite 11) in Wasser ein-
tauchen. Alle LEDs sollten auf-
leuchten.
1
WARNUNG
Prüfstift nach jedem Gebrauch sofort mit Lei-
tungswasser abspülen und abtrocknen. Die Kappe
wieder aufsetzen. Achten Sie darauf, dass keine
Reste der Bremsflüssigkeit auf den Prüfspitzen
oder am Gerät übrig bleiben.

Bedienung
14 Testboy® TB 50
Batteriewechsel

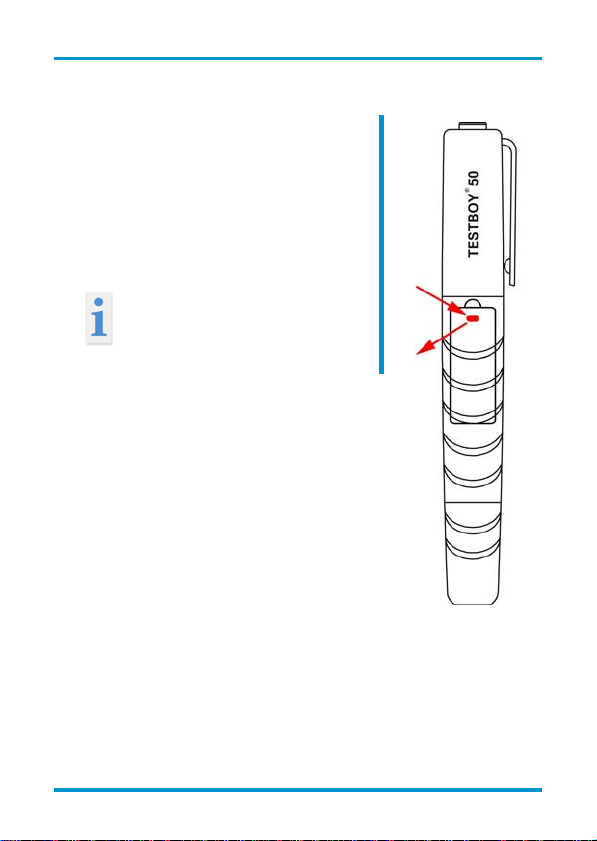

Den Deckel mit einem Schrau-
bendreher etwas anheben und
aushebeln. Entfernen Sie die ver-
brauchte Batterie und legen sie
die neue Batterie ein. Verschlie-
ßen Sie das Fach wieder. Achten
Sie beim Einsetzen der Batterie
auf die richtige Polarität!
Batterien gehören nicht in
den Hausmüll. Auch in Ihrer
Nähe befindet sich eine
Sammelstelle!

Bedienung
Testboy® TB 50 15
DEUTSCH
Technische Daten
Anzeige Optisch / 5 LEDs
Abmaße L=150 mm / Ø=23,5 mm
Batterien 1 x 23A (V 23)
Schutzart IP 40
Messbereich DOT4

Notes
16 Testboy® TB 50
Notes
Safety notes
WARNING
Never point the LED towards the eyes via reflective
surfaces, directly or indirectly. LED radiation can
cause irreparable damage to the eyes.
General safety notes
WARNING
Unauthorised modification and/or changes to the
instrument are not permitted, for reasons of safety and
approval (CE). In order to ensure safe and reliable
operation using the instrument, you must always
observe the safety instructions, warnings and the
information contained in the section "Intended use".

Notes
Testboy® TB 50 17
ENGLISH
WARNING
Please observe the following information before using
the instrument:
| Do not operate the instrument anywhere near
electrical welders, induction heaters or other
electromagnetic fields.
| Do not expose the instrument to high temperatures
for a long period of time.
| Avoid dusty and humid environments.
| Measuring instruments and their accessories are
not toys, and must be kept out of the reach of
children!
| In industrial facilities, the accident prevention
regulations for electrical systems and equipment,
established by the employer's liability insurance
association, must be observed.
Intended use
The instrument is intended strictly for use in applications
described in the operating instructions. Any other usage is
considered improper and forbidden, and can result in accidents
or the destruction of the instrument. Any such application will
result in the immediate expiry of all guarantee and warranty
claims on the part of the operator against the manufacturer.
Remove the batteries if the instrument is not in use for
a long period of time, in order to protect the instrument
from damage.

Notes
18 Testboy® TB 50
We assume no liability for damages to property or
personal injury caused by improper handling or failure
to observe the safety instructions. Any warranty claim
expires in such cases. An exclamation mark in
a triangle indicates safety notices in the operating
instructions. Read the instructions completely before
beginning the initial commissioning. This instrument is
CE-approved and thus fulfils the required guidelines.
All rights reserved to alter specifications without prior notice
© Testboy GmbH, Germany.
Disclaimer
The warranty claim expires in cases of damages
caused by failure to observe the instructions! We
assume no liability for any resulting damage!
Testboy is not responsible for damage resulting from
| failure to observe the instructions,
| changes to the product that have not been approved by
Testboy or
| the use of spare parts that have not been manufactured or
approved by Testboy
| the use of alcohol, drugs or medication.

Notes
Testboy® TB 50 19
ENGLISH
Accuracy of the operating instructions
These operating instructions have been compiled with due care
and attention. No guarantee is given that the data, illustrations
and drawings are complete or correct. All rights reserved with
regard to changes, printing mistakes and errors.
Disposal
Dear Testboy customer: purchasing our product gives you the
option of returning the instrument to suitable collection points for
waste electrical equipment at the end of its lifespan.

Notes
20 Testboy® TB 50
The WEEE Directive (2002/96/EC) regulates the
return and recycling of waste electrical and
electronics equipment As of 13.08.2005,
manufacturers of electrical and electronics
equipment are obliged to take back and recycle any
electrical instruments sold after this date free of
charge After that date, electrical devices must no
longer be disposed of through the "normal" waste
disposal channels. Electrical instruments must be
recycled and disposed of separately. All instruments
that fall under this directive must feature this logo.
Disposal of used batteries
As an end user, you are legally obliged (battery law)
to return all used batteries; disposalwith normal
domestic waste is prohibited!
Batteries containing contaminant material are
labelled with adjacent symbols indicating the
prohibition of disposal with normal domestic waste.
The abbreviations used for the respective heavy
metals are: Cd = cadmium, Hg = mercury, Pb = lead.
You can return your used batteries free of charge to
collection points in your community or anywhere
where batteries are sold!
