Testboy Profi LED Plus User manual

Testboy® Profi LED
Plus
Version 2.1
Testboy®Profi LED Plus

Testboy®Profi LED Plus
Bedienungsanleitung
3
Testboy®Profi LED Plus
Operating Instructions
15
Testboy®Profi LED Plus
Mode d’emploi
27
Testboy®Profi LED Plus
Instrucciones de empleo
39
Testboy®Profi LED Plus
lnstruções de serviço
51
Testboy®Profi LED Plus
Istruzioni per l’uso
63
Testboy®Profi LED Plus
Gebruiksaanwijzing
75
Testboy®Profi LED Plus
Betjeningsvejledning
87
Testboy®Profi LED Plus
Bruksanvisning
99
Testboy®Profi LED Plus
Bruksanvisning
111
Testboy®Profi LED Plus
Käyttöohje
123
Testboy®Profi LED Plus
Οδηγίες χρήσης
135
Testboy®Profi LED Plus
Kullanma Kılavuzu
149
Testboy®Profi LED Plus
Kezelési útmutató
161
Testboy®Profi LED Plus
lnstrukcja obsługi
173
Testboy®Profi LED Plus
Инструкция по эксплуатации
185
Testboy®Profi LED Plus
Návod k obsluze
197
Testboy®Profi LED Plus
Instrucţiuni de utilizare
209

Inhaltsverzeichnis
Testboy® Profi LED Plus 3
DEUTSCH
Inhaltsverzeichnis
Inhaltsverzeichnis 3
Hinweise 4
Sicherheitshinweise 4
Allgemeine Sicherheitshinweise 5
Bedienung 10
Sicherheitshinweise 10
Allgemeines 11
Selbsttest 11
Gleichspannung prüfen 12
Wechselspannung prüfen 12
Phasenprüfung 12
Drehfeldprüfung (max. 400 V) 13
Durchgangsprüfung 13
FI/RCD-Auslösetest, PE (Schutzleitertest) 13
Batteriewechsel 13
Technische Daten 14

Hinweise
4 Testboy® Profi LED Plus
Hinweise
Sicherheitshinweise
WARNUNG
Weitere Gefahrenquellen sind z.B. mechanische Teile, durch
die es zu schweren Verletzungen von Personen kommen kann.
Auch die Gefährdung von Gegenständen (z.B. die Beschädi-
gung des Gerätes) besteht.
WARNUNG
Stromschlag kann zum Tod oder zu schweren Verletzungen
von Personen führen sowie eine Gefährdung für die Funktion
von Gegenständen (z.B. die Beschädigung des Gerätes) sein.
WARNUNG
Richten Sie den Laserstrahl nie direkt oder indirekt durch re-
flektierende Oberflächen auf das Auge. Laserstrahlung kann ir-
reparable Schäden am Auge hervorrufen. Bei Messungen in
der Nähe von Menschen, muss der Laserstrahl deaktiviert wer-
den.

Hinweise
Testboy® Profi LED Plus 5
DEUTSCH
Allgemeine Sicherheitshinweise
WARNUNG
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigen-
mächtige Umbauen und/oder Verändern des Gerätes nicht
gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewähr-
leisten, müssen Sie die Sicherheitshinweise, Warnvermerke
und das Kapitel "Bestimmungsgemäße Verwendung" unbe-
dingt beachten.
WARNUNG
Beachten Sie vor dem Gebrauch des Gerätes bitte folgende
Hinweise:
| Vermeiden Sie einen Betrieb des Gerätes in der Nähe von
elektrischen Schweißgeräten, Induktionsheizern und ande-
ren elektromagnetischen Feldern.
| Nach abrupten Temperaturwechseln muss das Gerät vor
dem Gebrauch zur Stabilisierung ca. 30 Minuten an die
neue Umgebungstemperatur angepasst werden um den IR-
Sensor zu stabilisieren.
| Setzen Sie das Gerät nicht längere Zeit hohen Temperatu-
ren aus.
| Vermeiden Sie staubige und feuchte Umgebungsbedingun-
gen.
| Messgeräte und Zubehör sind kein Spielzeug und gehören
nicht in Kinderhände!
| In gewerblichen Einrichtungen sind die Unfallverhütungs-
vorschriften des Verbandes der gewerblichen Berufsgenos-
senschaften für elektrische Anlagen und Betriebsmittel zu
beachten.

Hinweise
6 Testboy® Profi LED Plus
Bitte beachten Sie die fünf Sicherheitsregeln:
1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig fest-
zustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken
Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwen-
dungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Un-
fällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu
einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprü-
che des Bedieners gegenüber dem Hersteller.
Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte
bei längerem Nichtgebrauch des Gerätes die Batterien.
Bei Sach- oder Personenschäden, die durch unsachgemäße Hand-
habung oder Nichtbeachtung der Sicherheitshinweise verursacht
werden, übernehmen wir keine Haftung. In solchen Fällen erlischt
jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufe-
zeichen weist auf Sicherheitshinweise in der Bedienungsanleitung
hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch.
Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen
Richtlinien.
Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu än-
dern © Testboy GmbH, Deutschland.

Hinweise
Testboy® Profi LED Plus 7
DEUTSCH
Haftungsausschluss
Bei Schäden, die durch Nichtbeachten der Anleitung verursacht
werden, erlischt der Garantieanspruch! Für Folgeschäden, die dar-
aus resultieren, übernehmen wir keine Haftung!
Testboy haftet nicht für Schäden, die aus
| dem Nichtbeachten der Anleitung
| von Testboy nicht freigegebenen Änderungen am Produkt oder
| von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
| Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden
resultieren.
Richtigkeit der Bedienungsanleitung
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Rich-
tigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird
keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbe-
halten.
Entsorgung
Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben
Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete
Sammelstellen für Elektroschrott zurückzugeben.
Die WEEE (2002/96/EC) regelt die Rücknahme und das Recyc-
ling von Elektroaltgeräten. Hersteller von Elektrogeräten sind ab
dem 13.8.2005 dazu verpflichtet, Elektrogeräte, die nach diesem
Datum verkauft werden, kostenfrei zurückzunehmen und zu re-
cyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“
Abfallströme eingebracht werden. Elektrogeräte sind separat zu
recyceln und zu entsorgen. Alle Geräte, die unter diese Richtli-
nie fallen, sind mit diesem Logo gekennzeichnet.

Hinweise
8 Testboy® Profi LED Plus
Entsorgung von gebrauchten Batterien
Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur
Rückgabe aller gebrauchten Batterien und Akkus verpflichtet;
eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden
Symbolen gekennzeichnet, die auf das Verbot der Entsorgung
über den Hausmüll hinweisen.
Die Bezeichnungen für das ausschlaggebende Schwermetall
sind:
Cd = Cadmium, Hg = Quecksilber, Pb = Blei.
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei
den Sammelstellen Ihrer Gemeinde oder überall dort abgeben,
wo Batterien/Akkus verkauft werden!
5 Jahre Garantie
Testboy-Geräte unterliegen einer strengen Qualitätskontrolle. Sollten wäh-
rend der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewäh-
ren wir eine Garantie von 5 Jahren (nur gültig mit Rechnung). Fabrikations-
oder Materialfehler werden von uns kostenlos beseitigt sofern das Gerät oh-
ne Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird. Beschädi-
gungen durch Sturz oder falsche Handhabung sind vom Garantieanspruch
ausgeschlossen.
Bitte wenden Sie sich an:
Testboy GmbH Tel: [phone]
Elektrotechnische Spezialfabrik Fax: [phone] / 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany [email protected]

Hinweise
Testboy® Profi LED Plus 9
DEUTSCH
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätig-
keiten und Prozesse werden permanent durch ein Qualitätsmanagementsys-
tem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während
der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer per-
manenten Prüfmittelüberwachung unterliegen.
Konformitätserklärung
Das Produkt erfüllt die Niederspannungsrichtlinien 2006/95/EG und die
EMV-Richtlinien 2004/108/EG.

Bedienung
10 Testboy® Profi LED Plus
Bedienung
Vielen Dank, dass Sie sich für den Testboy®Profi LED Plus, einen zweipoli-
gen Spannungsprüfer mit LED-Anzeige, entschieden haben. Es können
Gleich- und Wechselspannungen von 6 V bis 1000 V, Polaritäts-, Dreh-
feldrichtungs-, und Durchgangsprüfungen bis 500 kΩund FI/RCD-Tests
durchgeführt werden.
Der Testboy®Profi LED Plus ist durch die hohe Schutzart (IP65) auch bei
rauem Einsatz verwendbar.
Sicherheitshinweise
Sie haben sich für ein Gerät entschieden, das Ihnen ein hohes Maß an Sicher-
heit bietet. Es entspricht den Normen IEC/EN 61243-3, DIN VDE 0682-401.
Um eine gefahrlose und richtige Anwendung sicherzustellen, ist es unerläss-
lich, dass Sie diese Bedienungsanleitung vor dem ersten Gebrauch voll-
ständig durchlesen.
Es gelten folgende Sicherheitsvorkehrungen:

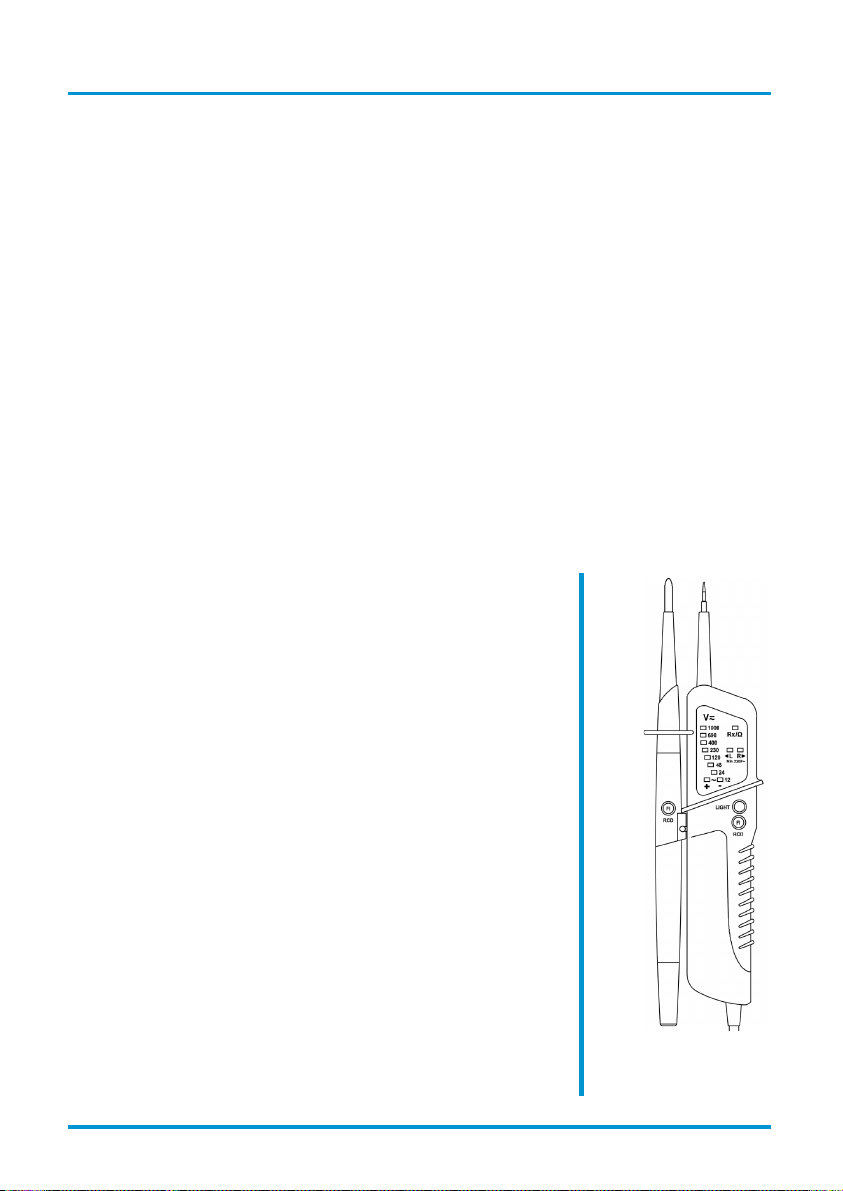

| Der Spannungsprüfer muss kurz vor dem
Einsatz auf Funktion übergeprüft werden
(VDE-Vorschrift 0105, Teil 1). Vergewissern,
dass Messleitungen und Gerät in einwand-
freiem Zustand sind. Überprüfen Sie das Ge-
rät an einer bekannten Spannungsquelle, z.B.
230 V-Steckdose.
| Fällt hierbei die Anzeige einer oder mehrerer
Funktionen aus, darf das Gerät nicht mehr
verwendet werden und muss von Fachperso-
nal überprüft werden.
| Gerät nur an den Handgriffen anfassen, ver-
meiden Sie die Berührung der Prüfspitzen!
| Prüfungen auf Spannungsfreiheit nur zweipo-
lig durchführen!
| Das Gerät darf nicht in feuchter Umgebung
betrieben werden!
Testboy®Profi LED Plus

Bedienung
Testboy® Profi LED Plus 11
DEUTSCH
| Nicht mit offenem Batteriefach benutzen! Die
Messleitungen müssen während eines Batte-
riewechsels vom Messkreis entfernt werden.
| Eine einwandfreie Anzeige ist im Temperatur-
bereich von -10 °C – +55 °C sichergestellt.
| Das Gerät immer trocken und sauber halten.
Das Gehäuse darf mit einem feuchten Tuch
gereinigt werden.
| Das zusätzlich anzeigende Warnsymbol und
akustische Anzeige bei Spannungen > 35 V
dienen nur zur Warnung von lebensgefährli-
chen Spannungen, nicht zur Messung.
| Den Warnton vor Prüfung mit Umgebungs-
lautstärke auf Hörbarkeit prüfen.
| Batterien sofort wechseln, wenn beim Ein-
schalten ein dauerhaftes Warnsignal ertönt.
Allgemeines
Spannungen haben Priorität. Liegt keine Spannung an den Messspitzen an
(< 3 V), befindet sich das Gerät im Modus Durchgangsprüfung. Zum Betrieb
der LED Leuchte drücken Sie die Taste „Light“.
Selbsttest
Halten Sie zum Test die Prüfspitzen aneinander. Die „Rx/Ω“- LED muss
deutlich grün leuchten und ein Piepton ertönt. (Nach kurzer Zeit schaltet das
Gerät automatisch durch die „Auto Power Off“-Funktion ab.) Sollte die LED
nicht oder nur schwach aufleuchten, müssen die Batterien erneuert werden.
Sollte das Gerät mit neuen Batterien nicht funktionieren, muss es vor Fehl-
benutzung geschützt werden.

Bedienung
12 Testboy® Profi LED Plus
Gleichspannung prüfen
(Zum Einschalten Prüfspitzen aneinander halten)
Bei Anlegen der Prüfspitzen an eine Gleichspannung innerhalb des Nenn-
spannungsbereiches, leuchtet eine der unteren (12V +~-) sowie die darüber
angeordneten LEDs, entsprechend der anliegenden Spannung auf. Die un-
teren LEDs zeigen die Polarität gemäß der Kennzeichnung an den Prüfspit-
zen an! (+, -)
Bei Überschreitung des Schwellenwertes von 35 V ertönt ein Signalton. Die-
ser signalisiert ein Anliegen lebensbedrohlicher Spannung!
Wechselspannung prüfen
Bei Anlegen der Prüfspitzen an eine Wechselspannung innerhalb des Nenn-
spannungsbereiches, leuchten beide der unteren (12 V +~-) sowie die dar-
über angeordneten LEDs, entsprechend der anliegenden Spannung auf.
Das gleichzeitige Aufleuchten der unteren LEDs weist auf Wechselspannung
hin (~).
Bei Überschreitung des Schwellenwertes von 35 V ertönt ein Signalton. Die-
ser signalisiert ein Anliegen lebensbedrohlicher Spannung!
Phasenprüfung
Berühren Sie mit einer der Testspitzen einen Leiter und berühren Sie dabei
den Fingerkontakt. Bei Anliegen einer Phase, min. 100 V~, leuchtet die
„<L“-LED auf!
Für die Bestimmung der Phasenleiter durch den Fingerkontakt kann die
Wahrnehmbarkeit der Anzeige beeinträchtigt werden, z.B. durch isolierende
Vorrichtungen zum Schutz gegen direktes Berühren, in ungünstigen Positio-
nen, zum Beispiel auf Holzleitern oder isolierenden Fußbodenbelägen, einer
nicht geerdeten Spannung oder auch bei ungünstigen Lichtverhältnissen.

Bedienung
Testboy® Profi LED Plus 13
DEUTSCH
Drehfeldprüfung (max. 400 V)
Stellen Sie wie im Abschnitt „Phasenprüfung“ beschrieben die phasenfüh-
renden Leiter fest. Legen Sie nun zwei Phasenleiter an die Prüfspitzen an
und berühren Sie den Fingerkontakt. Es erscheint „<L“ für ein linksdrehen-
des bzw. „R>“ für ein rechtsdrehendes Feld. Die Spannungsanzeige sollte
ca. 400 V anzeigen. Leuchtet „<L“ und werden nur ca. 230 V angezeigt, liegt
nur ein Phasenleiter an!
Durchgangsprüfung
(Zum Einschalten Prüfspitzen aneinander halten)
Legen Sie die Prüfspitzen an die zu prüfende Leitung, Sicherung o.ä. an. Bei
einem Widerstand von 0 - 500 kΩleuchtet die „Rx/Ω“-LED auf und ein akus-
tisches Signal ertönt.
FI/RCD-Auslösetest, PE (Schutzleitertest)
Der Testboy®Profi LED Plus besitzt eine Last, die es ermöglicht, einen
FI/RCD-Schutzschalter mittels zweier Taster (FI\RCD) auszulösen. Geprüft
wird der FI/RCD (max. 30 mA) zwischen Phase und Schutzleiter (max.
240 V).
Batteriewechsel
Zum Wechsel der Batterien ist das Batteriefach unten am Hauptgehäuse zu
lösen. Drehen Sie das Batteriefach um 90°, um es nach unten herausziehen
zu können. Achten Sie beim Einsatz der neuen Batterien auf die richtige Po-
larität.
Die Pluspole beider Batterien zeigen zur Mitte des Gerätes. Das Gerät darf
nicht ohne Batteriefachdeckel betrieben werden.
Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befin-
det sich eine Sammelstelle!

Technische Daten
14 Testboy® Profi LED Plus
Technische Daten
Anzeige 13 LEDs für Spannung (12, 24, 48, 120,
230, 400, 690 und 1000 V), Polarität (+~-),
Durchgang (Rx/Ω) und Phase/Drehfeld (R/L)
+PELV
Nennspannungsbereich 6...1000 V AC/DC
Indikation 0,85 Un
Frequenzbereich 0...400 Hz
Prüfstrom Is <0,3 A\ In< 3,5 mA
Einschaltdauer 30 s an \ 240 s aus
Durchgangsprüfung 0...500 kΩ
Schutzart IP 65
Überspannungskategorie CAT IV 1000 V
Prüfnorm IEC/EN 61243-3, DIN VDE 0682-401
Spannungsversorgung 2x 1,5 V Typ AAA Micro

Table of Contents
Testboy® Profi LED Plus 15
ENGLISH
Table of Contents
Table of Contents 15
Notes 16
Safety notes 16
General safety notes 17
Operation 22
Safety Instructions 22
General points 23
Self testing 23
Testing DC voltage 24
Testing AC voltage 24
Phase testing 24
Rotating field testing (max. 400 V) 25
Continuity testing 25
FI/RCD trigger test, PE (PE conductor test) 25
Battery replacement 25
Technical data 26

Notes
16 Testboy® Profi LED Plus
Notes
Safety notes
WARNING
An additional source of danger is posed my mechanical parts
which can cause severe personal injury.
Objects can also be damaged (e.g., the instrument itself can be
damaged).
WARNING
An electric shock can result in death or severe injury. It can
also lead to property damage and damage to this instrument.
WARNING
Never point the laser beam directly or indirectly (on reflective
surfaces) towards the eyes. Laser radiation can cause irrepa-
rable damage to the eyes. You must first deactivate the laser
beam when measuring close to people.

Notes
Testboy® Profi LED Plus 17
ENGLISH
General safety notes
WARNING
Unauthorized changes or modifications of the instrument are
forbidden – such changes put the approval (CE) and safety of
the instrument at risk. In order to operate the instrument safely,
you must always observe the safety instructions, warnings and
the information in the "Proper and Intended Use" Chapter.
WARNING
Please observe the following information before using the in-
strument:
| Do not operate the instrument in the proximity of electrical
welders, induction heaters and other electromagnetic fields.
| After an abrupt temperature fluctuation, the instrument
should be allowed to adjust to the new temperature for
about 30 minutes before using it. This helps to stabilize the
IR sensor.
| Do not expose the instrument to high temperatures for a
long period of time.
| Avoid dusty and humid surroundings.
| Measurement instruments and their accessories are not
toys. Children should never be allowed access to them!
| In industrial institutions, you must follow the accident pre-
vention regulations for electrical facilities and equipment, as
established by your employer's liability insurance organiza-
tion.

Notes
18 Testboy® Profi LED Plus
Please observe the following five safety rules:
1 Disconnect.
2 Ensure that the instrument cannot be turned back on again.
3 Ensure isolation from the main supply voltage (check that there
is no voltage on both poles).
4 Earth and short-circuit.
5 Cover neighbouring parts that are under live electrical load.
Proper and intended use
This instrument is intended for use in applications described in the operation
manual only. Any other usage is considered improper and non-approved us-
age and can result in accidents or the destruction of the instrument. Any
misuse will result in the expiry of all guarantee and warranty claims on the
part of the operator against the manufacturer.
Remove the batteries during longer periods of inactivity in order to
avoid damaging the instrument.
We assume no liability for damages to property or personal injury
caused by improper handling or failure to observe safety instruc-
tions. Any warranty claim expires in such cases. An exclamation
mark in a triangle indicates safety notices in the operating instruc-
tions. Read the instructions completely before beginning the initial
commissioning. This instrument is CE approved and thus fulfils the
required guidelines.
All rights reserved to alter specifications without prior notice © Testboy
GmbH, Germany.

Notes
Testboy® Profi LED Plus 19
ENGLISH
Disclaimer and exclusion of liability
The warranty claim expires in cases of damages caused by failure
to observe the instruction! We assume no liability for any resulting
damage!
Testboy is not responsible for damage resulting from:
| failure to observe the instructions,
| changes in the product that have not been approved by Testboy,
| the use of replacement parts that have not been approved or manufac-
tured by Testboy,
| the use of alcohol, drugs or medication.
Correctness of the operating instructions
These operating instructions have been created with due care and attention.
No claim is made nor guarantee given that the data, illustrations and draw-
ings are complete or correct. All rights are reserved in regards to changes,
print failures and errors.
Disposal
For Testboy customers: Purchasing our product gives you the opportunity to
return the instrument to collection points for waste electrical equipment at
the end of its lifespan.
The EU Directive 2002/96/EC (WEEE) regulates the return and
recycling of waste electrical and electronics equipment. As of
13/08/2005, manufacturers of electrical and electronics equip-
ment are obliged to take back and recycle any electrical devices
sold after this date for no charge. After that date, electrical de-
vices must not be disposed of through the "normal" waste dis-
posal channels. Electrical devices must be disposed of and re-
cycled separately. All devices that fall under this directive must
feature this logo.

Notes
20 Testboy® Profi LED Plus
Disposing of used batteries
As an end user, you are legally obliged (by the relevant laws
concerning battery disposal) to return all used batteries. Dis-
posal with normal household waste is prohibited!
Contaminant-laden batteries are labelled with the adjacent sym-
bol which indicates the prohibition of disposal with normal
household waste.
The abbreviations used for heavy metals are:
Cd = Cadmium, Hg = mercury, Pb = lead.
You can return your used batteries for no charge to collection
points in your community or everywhere where batteries are
sold!
Five year warranty
Testboy instruments are subject to strict quality control standards. The in-
strument is covered by a warranty for a period of five years against malfunc-
tions during the course of your daily work (valid only with invoice). We will
repair production or material defects free of charge upon return if these have
not been caused by misuse or abuse and if the instrument has not been
opened. Damage resulting from a fall or improper handling is excluded from
the warranty.
Please contact:
Testboy GmbH Tel: [phone]
Electrical Engineering Works Fax: [phone] / 84536
Beim Alten Flugplatz 3
D-49377 Vechta www.testboy.de
Germany [email protected]
