Testboy TB 4000 User manual

Testboy®TB 4000
Version 1.2

Testboy® TB 4000
Bedienungsanleitung
3
Testboy® TB 4000
Operating Instructions
15
Testboy® TB 4000
Mode d’emploi
27
Testboy® TB 4000
Manual de instrucciones
42
Testboy® TB 4000
Manuale dell’utente
51
Testboy® TB 4000
Bedieningshandleiding
63

Hinweise
Testboy® TB 4000 3
РУССКИЙ
РУССКИЙ
DEUTSCH
Hinweise
Sicherheitshinweise
WARNUNG
Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzun-
gen von Personen kommen kann.
Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) be-
steht.
WARNUNG
Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen
sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung
des Gerätes) sein.
WARNUNG
Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen
auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei
Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.
Allgemeine Sicherheitshinweise
WARNUNG
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem
Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und
das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.
WARNUNG
Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:
|Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweiß-
geräten, Induktionsheizern und anderen elektromagnetischen Feldern.
|Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Sta-
bilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden
um den IR-Sensor zu stabilisieren.
|Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
|Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
|Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
|In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verban-
des der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Be-
triebsmittel zu beachten.

Hinweise
4 Testboy® TB 4000
Bitte beachten Sie die fünf Sicherheitsregeln:
1Freischalten
2Gegen Wiedereinschalten sichern
3Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4Erden und kurzschließen
5Benachbarte unter Spannung stehende Teile abdecken
Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt.
Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes
führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Ge-
währleistungsansprüche des Bedieners gegenüber dem Hersteller.
Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem
Nichtgebrauch des Gerätes die Batterien.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem
Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedie-
nungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch.
Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.
Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern
© 2017 Testboy GmbH, Deutschland.
Haftungsausschluss
Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, er-
lischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, über-
nehmen wir keine Haftung!
Testboy haftet nicht für Schäden, die aus
| dem Nichtbeachten der Anleitung,
| von Testboy nicht freigegebenen Änderungen am Produkt oder
| von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
| Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden
resultieren.
Richtigkeit der Bedienungsanleitung
Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollstän-
digkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderun-
gen, Druckfehler und Irrtümer vorbehalten.

Hinweise
Testboy® TB 4000 5
РУССКИЙ
РУССКИЙ
DEUTSCH
Entsorgung
Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit,
das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zu-
rückzugeben.
Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Her-
steller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft wer-
den, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht
mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind sepa-
rat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen,
sind mit diesem Logo gekennzeichnet.
Entsorgung von gebrauchten Batterien
Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller ge-
brauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Haus-
müll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekenn-
zeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.
Die Bezeichnungen für das ausschlaggebende Schwermetall sind:
Cd = Cadmium, Hg = Quecksilber, Pb = Blei.
Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen
Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!
Qualitätszertifikat
Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Pro-
zesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy
GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen
und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.
Konformitätserklärung
Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf
www.testboy.de

Bedienung
6 Testboy® TB 4000
Bedienung
Einleitung
Das Testboy®TB 4000 ist ein universell einsetzbares Multimeter. Das Messgerät wird nach
den neuesten Sicherheitsvorschriften hergestellt und gewährleistet ein sicheres und zuverläs-
siges Arbeiten. Das Multimeter ist im handwerklichen oder industriellen Bereich sowie für den
Hobby-Elektroniker eine wertvolle Hilfe bei allen Standard-Messaufgaben.
Sicherheitsmaßnahmen
Das TB 4000 hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um die-
sen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Anleitung be-
achten.
Achtung!
Benutzen Sie nur die beigefügten Sicherheits-Messleitungen oder äqui-
valente Messleitungen, die der gleichen Messkategorie genügen.
|Um einen elektrischen Schlag zu vermeiden, sind die Vorsichtsmaßnahmen zu beachten,
wenn mit Spannungen größer 120 V (60 V) DC oder 50 V (25 V) eff. AC gearbeitet wird.
Diese Werte stellen nach DIN VDE die Grenze der noch berührbaren Spannungen dar.
(Werte in Klammern gelten für z.B. medizinische oder landwirtschaftliche Bereiche)
|Vor jeder Messung vergewissern, dass die Messleitungen und das Prüfgerät in einwand-
freiem Zustand sind.
|Die Messleitungen und Prüfspitzen dürfen nur an den dafür vorgesehenen Handgriffen an-
gefasst werden. Das Berühren der Prüfspitzen ist unter allen Umständen zu vermeiden.
Das Prüfgerät darf nur in den spezifizierten Messbereichen eingesetzt werden.
Vorsicht !
Vor jeder Benutzung muss das Gerät auf einwandfreie Funktion (z.B. an
einer bekannten Spannungsquelle, siehe auch DIN VDE 0105, Teil 1) ge-
prüft werden.

Bedienung
Testboy® TB 4000 7
РУССКИЙ
РУССКИЙ
DEUTSCH

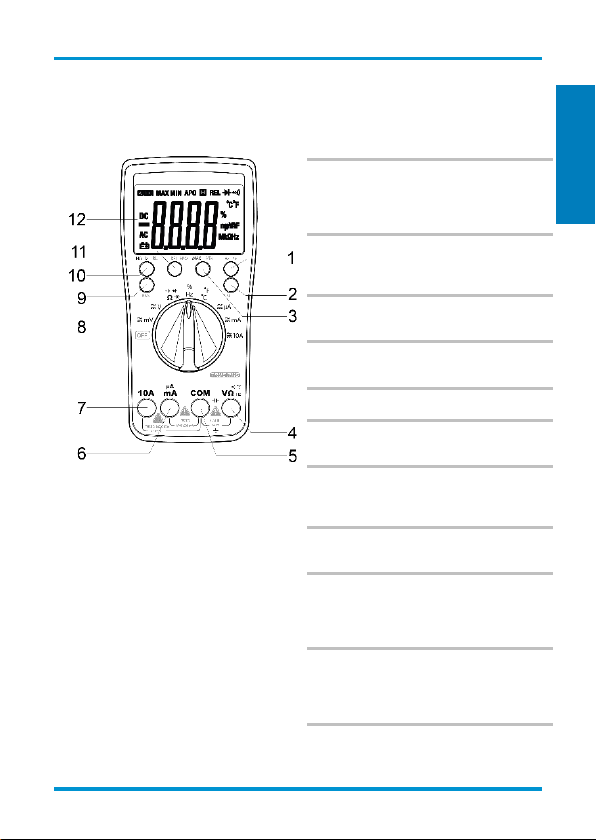

Schalter-, Taster- und Buchsenerklärung
(1) Hz/%
Zur Umschaltung zwischen Frequenzmes-
sung und Tastgrad
(2) SEL/BT Taste
Bei Betätigung des Tasters wird die aktuelle
Messfunktion umgeschaltet z.B von DC auf
AC. Mit langem Druck wird Bluetooth (de-)
aktiviert.
(3) MAX/MIN
Bei Betätigung wird je nach Funktion der
Maximalwert bzw. der Minimalwert der Mes-
sung angezeigt.
(4) Eingangsbuchse V/Ω
Rote Messleitung für alle vom Gerät zuläs-
sigen Signalarten.
(5) Massebuchse COM
Schwarze Messleitung für alle vom Gerät
zulässigen Signalarten.
(6) µA/mA Buchse
Für Strommessungen bis 600 mA.
(7) 10 A Buchse
Bei Strommessungen ab 600 mA muss die
10 A Buchse benutzt werden.
(8) AN/AUS Schalter/ Messfunktions-
wahlschalter
Schaltet das Gerät ein. Messfunktion wird je
nach Schalterstellung ausgewählt.
(9) RAN
Bei Betätigung der Taste wird der Messbe-
reich manuell ausgewält.
(10) Hold/BL
Bei Betätigung der Taste wird der Messwert
im Display gespeichert. Durch einen langen
Tastendruck wird die Displaybeleuchtung
eingeschaltet.
(11) REL/APO
Bei Betätigung der Taste wird die Relativ-
Messung aktiviert. Durch einen langen Tas-
tendruck können Sie die Auto-Power-Off
Funktion aus- bzw. einschalten.
(12) Display
Zum Ablesen der Messwerte.

Bedienung
8 Testboy® TB 4000
Bluetooth aktivieren/deaktivieren
Um die Bluetooth Funktion zu aktivieren, muss der SEL/BT Taster für eine längere Zeit ge-
drückt werden. Anschließend erscheint auch das BT Logo im Display des TB 4000. Auf glei-
chem Wege lässt sich die Bluetooth Funktion wieder abschalten. Mit Hilfe der Testboy
Connect App lassen sich die Messwerte per Bluetooth aufnehmen und weiterverarbeiten.
Gleichspannungsmessung / V=
Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der
"COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden. Messleitungen mit
dem Prüfling verbinden. Messergebnis vom Display ablesen. Die Polarität der Spannung wird
ebenfalls angezeigt.
Messbe-
reich
Auflösung
Eingangs-
widerstand
Überspan-
nungsschutz
Genauigkeit
600 mV
0,1 mV
>1000 MΩ
250 Vrms
±0,7 % vom Mess-
bereich + 2 Digit
6 V
1 mV
>10 MΩ
750 Vrms
60 V
10 mV
600 V
100 mV
Wechselspannungsmessung / V~
Mit dem Wahlschalter den geeigneten Bereich einstellen. "SEL"-Taster betätigen und AC aus-
wählen. Die schwarze Messleitung mit der "COM"-Buchse und die rote Messleitung mit der
"V/Ω" Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis vom Dis-
play ablesen.
Messbe-
reich
Auflösung
Eingangs-
widerstand
Überspan-
nungsschutz
Genauigkeit
600 mV
0,1 mV
>1000 MΩ
250 Vrms
±0,8 % vom Mess-
bereich + 3 Digit
6 V
1 mV
>10 MΩ
750 Vrms
60 V
10 mV
600 V
100 mV
Frequenzbereich: 10 Hz - 1,2 kHz

Bedienung
Testboy® TB 4000 9
РУССКИЙ
РУССКИЙ
DEUTSCH
Gleichstrommessung / A=
Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der
"COM"-Buchse und die rote Messleitung mit der "mA", bzw. "10 A"-Buchse verbinden. Die
Messleitungen mit dem Prüfling verbinden und das Messergebnis vom Display ablesen. Die
Stromrichtung wird durch Vorzeichen ebenfalls angezeigt.
Bei einem Strom über 600 mA, muss zur Messung die "10 A"-Buchse be-
nutzt werden!
Messbereich
Auflösung
Überspan-
nungsschutz
Genauigkeit
600 µA
0.1 µA
600 mA/250 V
selbstrückset-
zende Siche-
rung.
±1,2 % vom Messbereich
+ 3 Digit
6000 µA
1 µA
60 mA
10 mA
600 mA
100 µA
10 A
10 mA
10 A/1000 V
±2,0 % vom Messbereich
+ 10 Digit
Im 10 A-Bereich maximale Einschaltdauer beachten!
Wechselstrommessung / A~
Mit dem Wahlschalter den geeigneten Bereich einstellen. "SEL"- Taster betätigen und AC aus-
wählen. Die schwarze Messleitung mit der "COM"-Buchse und die rote Messleitung mit der
"mA", bzw. "10 A"-Buchse verbinden. Die Messleitungen mit dem Prüfling verbinden und das
Messergebnis vom Display ablesen.
Bei einem Strom über 600 mA, muss zur Messung die "10 A"-Buchse be-
nutzt werden!
Messbereich
Auflösung
Überspan-
nungsschutz
Genauigkeit
600 µA
0.1 µA
600 mA/250 V
selbstrückset-
zende Siche-
rung.
±1,5 % vom Messbereich
+ 3 Digit
6000 µA
1 µA
60 mA
10 mA
600 mA
100 µA
10 A
10 mA
10 A/1000 V
±3,0 % vom Messbereich
+ 10 Digit
Frequenzbereich: 10 Hz - 1,2 kHz

Bedienung
10 Testboy® TB 4000
Widerstandsmessung / Ω
Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der
"COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden. Messleitungen mit
dem Prüfling verbinden und das Messergebnis vom Display ablesen.
Überspannungsschutz: 250 V RMS
Leerlaufspannung: 1,2 V
Diodentest
Den Wahlschalter auf / "einstellen. "SEL”-Taster 2x betätigen. Die schwarze Messlei-
tung mit der "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden. Mess-
leitungen mit dem Prüfling verbinden (rote Messleitung = Anode, schwarze Messleitung = Ka-
thode). Die Vorwärtsspannung wird angezeigt.
Messbereich
Auflösung
Anzeige
1 mV
Vorwärtsspannung
Überspannungsschutz: 250 V RMS
Leerlaufspannung: 3,2 V
Durchgangstest
Mit dem Wahlschalter auf " / " einstellen. "SEL"-Taster betätigen. Die schwarze Mess-
leitung mit der "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden.
Messleitungen mit dem Prüfkreis verbinden.
Messbereich
Funktion
Der integrierte Summer meldet Durchgang unterhalb 50 Ω
Leerlaufspannung: 1,0 V
Messbereich
Auflösung
Genauigkeit
600 Ω
0.1 Ω
±1,2 % + 5 Digit
6 KΩ
1 Ω
60 KΩ
10 Ω
600 KΩ
100 Ω
6 MΩ
1 KΩ
60 MΩ
10 KΩ
± 2,0 %
+ 10 Digit

Bedienung
Testboy® TB 4000 11
РУССКИЙ
РУССКИЙ
DEUTSCH
Temperatur
Den Wahlschalter auf "°C" einstellen. Schließen Sie einen Typ-K Temperaturfühler (Nickel-
Chrom / Nickel) an den Buchsen "V/Ω" und "COM" an. Messergebnis vom Display ablesen.
Messbereich
Auflösung
Genauigkeit
-20 bis 0 °C
1 °C
±2 % + 3 Digit
0 bis 400 °C
±1 % + 2 Digit
400 bis 1000 °C
±2 % + 2 Digit
-4 bis 32 °F
1 °F
±2 % + 6 Digit
32 bis 752 °F
±1 % + 4 Digit
752 bis 1832 °F
±2 % + 4 Digit
Frequenz
Den Wahlschalter auf "Hz" einstellen. Die schwarze Messleitung mit der "COM"-Buchse und
die rote Messleitung mit der "V/Ω" Buchse verbinden. Messleitungen mit dem Prüfkreis verbin-
den und das Messergebnis vom Display ablesen.
Messbereich
Auflösung
Genauigkeit
10 Hz
0,001 Hz
±1 % + 5 Digit
100 Hz
0,01 kHz
1 kHz
0,1 Hz
10 kHz
1 Hz
100 kHz
10 Hz
1 MHz
100 Hz
10 MHz
1 kHz
Überspannungsschutz: 250 V RMS
Tastgrad
Den Wahlschalter auf "%/Hz" einstellen. "Hz/%"-Taster betätigen. Die schwarze Messleitung
mit der "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden. Messleitun-
gen mit dem Prüfkreis verbinden und das Messergebnis vom Display ablesen.
Messbereich
Auflösung
Genauigkeit
0 –99 %
0,1 %
±3 % + 2 Digit
Überspannungsschutz: 250 V RMS

Bedienung
12 Testboy® TB 4000
Kapazitätsmessung / F
Den Wahlschalter auf " / " einstellen. "SEL"-Taster 3x betätigen. Die schwarze Mess-
leitung mit der "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden.
Messleitungen mit dem Prüfkreis verbinden und das Messergebnis vom Display ablesen.
Messbereich
Auflösung
Genauigkeit
60 nF
10 pF
± 4 % + 3 Digit
600 nF
100 pF
6 µF
1 nF
60 µF
10 nF
600 µF
100 nF
6 mF
1 µF
60 mF
10 µF
Die Kondensatoren vor jeder Messung entladen.
Automatische Abschaltung
Nach ca. 15 Minuten schaltet sich das Gerät ab (APO). Durch längeres Drücken der "APO"-
Taste wird die Auto Power Off Funktion ein- / ausgeschaltet.
Hintergrundbeleuchtung
Durch längeres Drücken der "HOLD"-Taste wird die Hintergrundbeleuchtung eingeschaltet.
Nach ca. 1 Minute schaltet sich die Beleuchtung automatisch ab.
Speicherfunktion (HOLD)
An schwierigen Messpositionen kann das Display eventuell nicht korrekt abgelesen werden.
Durch Drücken der "HOLD"-Taste wird der aktuelle Messwert eingefroren und kann dann be-
quem abgelesen werden.
Durch erneutes Drücken der "HOLD"-Taste gelangen Sie zum normalen Messbetrieb zurück.
True RMS
Bei der Messung von nicht sinusförmigen Wellenformen, treten bei Nutzung der True RMS
Funktion geringere Messfehler auf, als bei der Nutzung von herkömmlichen Messverfahren.
Sinusförmige und nicht- sinusförmige Signale können mit der True RMS Funktion exakt ge-
messen werden.

Bedienung
Testboy® TB 4000 13
РУССКИЙ
РУССКИЙ
DEUTSCH
Wartung
Das Gerät benötigt bei Betrieb gemäß der Bedienungsanleitung keine besondere Wartung.
Reinigung
Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit
einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Niemals scharfe
Reiniger oder Lösungsmittel zur Reinigung verwenden.
Batteriewechsel
Der Batteriewechsel wird nötig, wenn das Batteriesymbol im Display erscheint. Vor dem
Batteriewechsel müssen die Messleitungen vom Gerät getrennt sein!
Rückseitig befindliche Schrauben entfernen, Batteriefach öffnen und entladene Batterie entfer-
nen. Neue Batterien (2 × 1,5V AA) einlegen. Batteriefach aufsetzen und zuschrauben.
Verwenden Sie nur die angegebenen Batterien!
Batterien gehören nicht in den Hausmüll! Beachten Sie die gesetzlichen Entsor-
gungsvorschriften!
Sicherungswechsel
Rückseitig befindliche Schrauben entfernen, Batteriefach öffnen und Sicherung entfernen.
Neue Sicherung (F 10A) einlegen. Batteriefach aufsetzen und zuschrauben.
Verwenden Sie nur die angegebenen Sicherungen!
Nach der Norm EN 61010-1 werden folgende Messkate-
gorien definiert:
Messkategorie CAT II
Messungen an Stromkreisen die elektrisch direkt mit dem Netz verbunden sind, über Stecker
in Haushalt, Büro und Labor.
Messkategorie CAT III
Messungen an der Gebäudeinstallation: Stationäre Verbraucher, Verteileranschluss, Geräte
fest am Verteiler.
Messkategorie CAT IV
Messungen an der Quelle der Niederspannungsinstallation: Zähler, primärer Überspannungs-
schutz, Hauptanschluss

Technische Daten
14 Testboy® TB 4000
Technische Daten
Gleichspannungsmessung
0 V ~ 600 V
Wechselspannungsmessung
0 V ~ 600 V
Gleichstrommessung
0 A ~ 10 A
Wechselstrommessung
0 A ~ 10 A
Widerstandsmessung
0 Ω ~ 60 MΩ
Durchgangsprüfung
0 Ω ~ 50 Ω
Temperaturmessung
-20 °C ~ 1000 °C
-4 °F ~ 1832 °F
Frequenzmessung
0 Hz ~10 MHz
Sicherungen
F 600 mA selbstrücksetzend
(wartungsfrei) und
F 10 A (10,3 x 38 mm)
Polaritätsanzeige
automatisch
Überlaufanzeige
"OL" wird angezeigt
Überspannungskategorie
CAT III 600 V
Batteriezustand
Batteriesymbol wird angezeigt
Stromversorgung
2 x 1,5 V AA
Bluetooth
Bluetooth 5.0 Low Energy (≤10 mW), 2400 -
2483,5 MHz, ca. 10 m (offene Fläche)
Betriebstemperatur
0 °C bis 40 °C
Lagertemperatur
-10 °C bis 50 °C
Abmessungen
183 × 95 × 50 mm
Gewicht
410 g inkl. Batterie

Information
Testboy® TB 4000 15
РУССКИЙ
РУССКИЙ
ENGLISH
Information
Safety information
WARNING
Sources of danger include, for example, mechanical parts that can cause serious
injuries.
Objects are also at risk (e.g. damage to the instrument).
WARNING
An electric shock can result in death or serious injuries and endanger the function of
objects (e.g. damage to the instrument).
WARNING
Never point the laser beam at eyes, either directly or indirectly via a reflective sur-
face. Laser radiation can cause irreparable damage to eyes. The laser beam must
be deactivated when conducting measurements close to people.
General safety information
WARNING
Unauthorised modification and/or changes to the instrument are not permitted for
reasons of safety and approval (CE). In order to ensure safe and reliable operation
of the instrument, you must always observe the safety information, warnings and the
section “Intended use”.
WARNING
Observe the following information before using the instrument:
|Avoid operating the instrument near to electric welding equipment, induction
heaters or other electromagnetic fields.
|After abrupt temperature fluctuations, the instrument must be allowed to adjust to
the new ambient temperature for approx. 30 minutes before use, in order to sta-
bilise the IR sensor.
|Do not expose the instrument to high temperatures for a long period of time.
|Avoid dusty and humid environments.
|Measuring instruments and their accessories are not toys, and must be kept out
of the reach of children!
|When working in industrial facilities, observe the accident prevention regulations
for electrical systems and equipment as established by the employers’ liability in-
surance association.

Information
16 Testboy® TB 4000
Please observe the five safety rules:
1Disconnect
2Secure against reactivation
3Ensureisolation from the power supply (check that there is no voltage on both poles)
4Earth and short-circuit
5Cover adjacent live parts
Intended use
The instrument is only intended for use in the applications described in the operating instruc-
tions. Any other usage is forbidden and can result in accidents or destruction of the instrument.
Any such usage will immediately void all guarantee and warranty claims on the part of the op-
erator against the manufacturer.
Remove the batteries if the instrument is not in use for a long period of time;
this will protect the instrument against damage.
We shall not accept any liability for damage or injury resulting from improper
handling or non-compliance with the safety information. Any warranty claim will
be voided in such cases. An exclamation mark in a triangle indicates safety in-
formation in the operating instructions. Read all instructions through before
commissioning. This instrument is CE-approved and thus fulfils the required di-
rectives.
We reserve the right to alter specifications without prior notice © 2017 Testboy GmbH, Germany.
Disclaimer
The warranty claim is voided in cases of damage caused by failure to observe
the instructions! We shall not accept any liability for the resulting damage!
Testboy does not accept responsibility for damage resulting from
| Failure to observe the operating instructions
| Changes to the product that have not been approved by Testboy
| Spare parts that have not been manufactured or approved by Testboy
| The consumption of alcohol, narcotics or medicine
Correctness of the operating instructions
These operating instructions have been compiled with considerable care and attention. No
guarantee is given that the data, figures and drawings are complete or correct. Subject to
changes, printing mistakes and errors.

Information
Testboy® TB 4000 17
РУССКИЙ
РУССКИЙ
ENGLISH
Disposal
Dear Testboy customer, Purchasing our product gives you the option of returning the instru-
ment at the end of its lifespan to suitable collection points for waste electrical equipment.
The WEEE directive regulates the return and recycling of old electrical appliances.
Manufacturers of electrical appliances are obliged to take back and recycle all
electrical appliances free of charge. Electrical appliances may then no longer be
disposed of through “conventional” waste disposal channels. Electrical appliances
must be recycled and disposed of separately. All equipment subject to this di-
rective is marked with this logo.
Disposal of used batteries
As an end user, you are legally obliged (battery law) to return all used batteries;
disposal in domestic waste is prohibited!
Batteries containing contaminant material are marked with this symbol indicating
that they must not be disposed of in domestic waste.
The abbreviations used for the respective heavy metals are:
Cd = cadmium, Hg = mercury, Pb = lead.
You can return your used batteries free of charge to municipal collection points or
anywhere where batteries are sold!
Certificate of quality
All quality-related activities and processes performed by Testboy GmbH are subject to contin-
ual monitoring within the framework of a quality management system. Testboy GmbH confirms
that the testing equipment and instruments used during the calibration process are subject to a
continual monitoring process.
Declaration of conformity
The product conforms to the most recent directives. For further information, go to www.test-
boy.de

Operation
18 Testboy® TB 4000
Operation
Introduction
The Testboy®TB 4000 is a universal multimeter. This measuring instrument has been manu-
factured to the latest safety specifications, and guarantees safe and reliable operation. The
multimeter is a valuable aid for all standard measurement tasks in trade and industry as well
as for electronics hobbyists.
Safety precautions
The TB 4000 left the factory with its safety features in a perfect operating condition. The user
must observe the safety information contained in these instructions in order to maintain this
condition.
Caution!
Only use the safety test leads included in the scope of delivery or
equivalent leads that comply with the same measurement category.
|In order to avoid an electric shock, comply with the precautions when working with voltages
greater than 120 V (60 V) DC or 50 V (25 V) eff. AC. These values represent the limits of
safe-to-touch voltages in accordance with DIN VDE. (Values given in brackets apply e.g. to
the medical or agricultural sectors)
|Before taking each measurement, ensure that the test leads and the test instrument are in
perfect operating condition.
|The test leads and probes must only be handled using the grips provided. Avoid touching
the probes under any circumstances.
The test instrument may only be used for the measurement ranges specified.
Attention!
Before use, check that the instrument is functioning correctly
(e.g. using a known voltage source, also see DIN VDE 0105, part 1).

Operation
Testboy® TB 4000 19
РУССКИЙ
РУССКИЙ
ENGLISH
Explanation of switches, buttons and jacks
(1) Hz/%
For switching between frequency measure-
ment and duty cycle
(2) SEL/BT button
Pressing the button switches the active
measurement function, e.g. from DC to AC.
Pressing and holding down the button
(de)activates Bluetooth.
(3) MAX/MIN
Depending on the function, pressing this
displays the maximum value or the mini-
mum value of the measurement.
(4) Input jack V/Ω
Red test lead for all types of signals sup-
ported by the instrument.
(5) Earth jack COM
Black test lead for all types of signals sup-
ported by the instrument.
(6) µA/mA jack
For current measurements up to 600 mA.
(7) 10 A jack
The 10 A jack must be used for current
measurements above 600 mA.
(8) ON/OFF switch / measurement func-
tion selection switch
Switches the instrument on. The measure-
ment function is selected depending on the
switch position.
(9) RAN
Pressing this button selects the measure-
ment range manually.
(10) Hold/BL
Pressing this button saves the reading on
the display. Pressing and holding down the
button switches on the display lighting.
(11) REL/APO
Pressing this button activates relative meas-
urement. Pressing and holding down the
button switches the Auto Power Off function
on and off.
(12) Display
Displays the readings.

Operation
20 Testboy® TB 4000
Activating/deactivating Bluetooth
To activate the Bluetooth function, the SEL/BT button must be pressed and held down.
Then the BT logo also appears on the TB 4000 display. The Bluetooth function can be
switched off again in the same way. Using the Testboy Connect App, readings can be
recorded via Bluetooth and processed.
DC voltage measurement / V=
Set the appropriate range using the selector switch. Connect the black test lead with the
“COM” jack and the red test lead with the “V/Ω” jack. Connect test leads to the test object.
Read off measurement result from the display. The voltage polarity is also displayed.
Measurement
range
Resolution
Input
resistance
Overvoltage
protection
Accuracy
600 mV
0.1 mV
>1000 MΩ
250 Vrms
±0.7 % of the
measurement
range + 2 digit
6 V
1 mV
>10 MΩ
750 Vrms
60 V
10 mV
600 V
100 mV
AC voltage measurement / V~
Set the appropriate range using the selector switch. Press the “SEL” button and select AC.
Connect the black test lead with the “COM” jack and the red test lead with the “V/Ω” jack. Con-
nect test leads to the test object. Read off measurement result from the display.
Measurement
range
Resolution
Input
resistance
Overvoltage
protection
Accuracy
600 mV
0.1 mV
>1000 MΩ
250 Vrms
±0.8 % of the
measurement
range + 3 digit
6 V
1 mV
>10 MΩ
750 Vrms
60 V
10 mV
600 V
100 mV
Frequency range: 10 Hz - 1.2 kHz
