TESY IWH 50 X02 BA H User manual

ИНСТРУКЦИЯ
Tesy IWH 50 X02 BA H

www.tesy.com
is a registered trade mark of Tesy ltd.
BG ПРОТОЧЕН БОЙЛЕР 2-6 Инструкция за монтаж и експлоатация
EN INSTANTANEOUS WATER HEATER 7-11 Installation and operation manual
RU ПРОТОЧНЫЙ ВОДОНАГРЕВАТЕЛЬ 12-16 Инструкция по установке и эксплуатации
DE DURCHLAUFERHITZER 17-21 Einbau- und Bedienungsanleitung
DK ØJEBLIKKELIG VANDVARMER 22-26 Vejledning for installation og dri
HR PROTOČNI BOJLER 27-31 Upute za instalaciju i rad
RO BOILER INSTANT 32-36 Instrucţiuni de instalare si exploatare
PL PRZEPŁYWOWY PODGRZEWACZ WODY 37-41 Instrukcja montażu i eksploatacji
LT SROVINIS VANDENS ŠILDYTUVAS 42-45 Montavimo ir eksploatavimo instrukcija
LV CAURPLŪDES BOILERIS 46-47 Montāžas un ekspluatācijas instrukcija

2Инструкция за монтаж и експлоатация
BG Уважаеми клиенти,
Екипът на TESY Ви честити Вашата нова придобивка.
Надяваме се, че новият Ви уред ще допринесе за
повишаване на комфорта във Вашия дом.
Настоящото техническо описание и инструкция за
експлоатация има за цел да Ви запознае с изделиeтo
и условията за неговото правилно монтиране и
експлоатация. Инструкцията е предназначена за
потребители и за правоспособните техници, които
ще монтират първоначално уреда, демонтират и
ремонтират в случай на повреда.
Спазването на указанията в настоящата инструкция
е в интерес на купувача и е едно от гаранционните
условия, посочени в гаранционната карта
Електрическият бойлер отговаря на изискванията на
БДС EN 60335-1, БДС EN 60335-2-35.
ПРЕДНАЗНАЧЕНИЕ
Уредът е електрически битов водонагревател с
мигновено действие (проточен бойлер). Той е
предназначен да обезпечава с топла вода битови и
офис помещения - кухни, бани, спомагателни офис
помещения и др.
ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
1. Номинално напрежение - виж табелката върху уреда
2. Номинална мощност - виж табелката върху уреда
3. Номинално налягане - виж табелката върху уреда
4. Минимално съпротивление на водата ρ15°C - виж
табелката върху уреда
5. Тип на бойлера - виж табелката на уреда:
• Отворен тип (отворен изход) – Номинално
налягане = 0 Pa
• Затворен тип (под налягане) – Номинално
налагане = 0.6 MPa
6. Дневно потребление на електроенергия - виж
Приложение I
7. Обявен товарен профил - виж Приложение I
8. Енергийна ефективност при подгряване на водата -
виж Приложение I
ВАЖНИ ПРАВИЛА
• Свързването на бойлера към водопроводната
и електрическата мрежа да се извършва от
правоспособни ВиК и Ел. техници (виж раздел
VI). Правоспособен техник е лице, което има
съответните компетенции съгласно нормативната
уредба на съответната държава.
• Уредът трябва да бъде заземен.
• Водонагревателят трябва да се монтира само в
помещения с нормална пожарна безопасност.
• Не включвайте уреда без да сте се убедили, че е
пълен с вода.
• Уверете се, че захранващото напрежение
отговаря на обозначеното на уреда. Уверете
се, че налягането на водопроводната мрежа не
надхвърля 6 Bar (0.6 MPa).
• Уредът не трябва да се монтира на места, където
има опасност от замръзване.
• Избягвайте включването на други електрически
уреди със сходна мощност, когато използвате
водонагревател.
• Ако не използвате уреда продължително време,
изключете електрическото захранване към него и
затворете добре регулиращият кран.
• При моделите водонагреватели, тип с отворен
изход (с обявено налягане 0 Pa – виж табелката
на уреда) изхода за топлата вода не трябва да
бъде затварян със спирателен кран или друга
спирателна арматура. Той винаги трябва да е
отворен към атмосферата.
• Ако захранващият шнур (при моделите
окомплектовани с такъв) е повреден той трябва да
бъде заменен от сервизен представител или лице
с подобна квалификация за да се избегне всякакъв
риск.
• Не използвайте уреда за други цели освен
предвидените в тази инструкция.
• Предния панел не трябва да се демонтира преди
да сте изключили електрическото захранване към
бойлера.
• В случай на неизправност изключете веднага
електрическото захранване на уреда.
• Само Оторизираните сервизи посочени
в гаранционната карта имат правото да
осъществяват сервизната поддръжка на изделието,
както и да продават резервни части за уреда.
• Душ-главата, която се предлага в комплекта
на моделите за баня e снабдена със система за
почистване. Почиствайте периодично душ-главата
с оглед правилната и безпроблемна експлоатация
на уреда.
• Уреда има филтър на входа. Той задържа твърдите
частици, които могат да го повредят. Почиствайте
филтъра периодично.
• Този уред е предназначен да бъде използван
от деца на 8 и над 8 годишна възраст и хора с
намалени физически, чувствителни или умствени
способности, или хора с липса на опит и познания,
ако са под нaблюдение или инструктирани в
съответствие с безопасната употребата на уреда и
разбират опасностите, които могат да възникнат.
• Децата не трябва да си играят с уреда.
• Почистването и обслужването на уреда не трябва
да се извършва от деца които не са под надзор.

Инструкция за монтаж и експлоатация 3
BG
Български
КОМПЛЕКТАЦИЯ
Модел
За кухня За баня IN LINE
Смесителна
батерия
Държач (носач) за душ глава
Носач за уреда
Душ глава
Маркуч
Кран
Носач (закачалка) за уреда
МОНТАЖ И СВЪРЗВАНЕ
Монтажът и свързването на уреда към водопроводната
и електрическата мрежа да се извършва от
правоспособни ВиК и Ел. техници.
1. Монтаж
Уредът трябва да се монтира в помещения, в
които температурата не пада под 4°С и няма
опасност водата да замръзне.
При производство уредите са тествани
хидравлично. При премахване на защитните
тапи от входящата и изходящaтa тръбички на
уреда, може да изтече малко количество вода.
1.1. Модели за кухня (в комплект със смесителна
батерия)
Забранява се използването на свързваща
арматура, която не е предоставена от
производителя или не е съгласувана с него.
При монтаж спазвайте следната последователност:
• Смесителната батерия се монтира към
водопроводната мрежа, така че ръкохватките да
бъдат в хоризонтално положение – g.1
• При моделите без шнур - захранващите
проводници трябва да бъдат предварително
свързани към уреда. Трябва да се спазят
инструкциите в т. 3.3 от раздел VI„Свързване към
електрическата мрежа”
• Уредът се монтира директно на смесителната
батерия (1) посредством двете гайки с уплътнители
(2) – g. 1. Развийте гайките на два до три оборота.
Поставете тръбичките на уреда в отворите на
гайките и натиснете леко до упор. Затегнете гайките
за да уплътните връзката
• Монтирайте лебедката
• Уредът трябва да се напълни с вода. Захранващото
напрежение трябва да бъде изключено. Завъртете
крана с червен цвят за да пуснете вода към
бойлера. Изчакайте докато от лебедката потече
непрекъсната струя вода
• След като уреда е напълнен с вода може да
включите захранващото напрежение
1.2. Модели за баня
При монтаж спазвайте следната последователност:
• Изберете позицията на държача на душ главата,
като вземете под внимание височината“h”g.2, на
която желаете да бъде душа
• Поставете държача към стената и маркирайте
отворите за закрепване
• Пробийте отвори и монтирайте дюбелите в тях.
Поставете държача, навийте винтовете и поставете
декоративните капачета над винтовете
• Изберете мястото на уреда - уредът трябва да бъде
монтиран в зона, където няма да бъде обливан
директно с вода. Той се монтира неподвижно на
пластмасов носач (включен в комплектацията),
който предварително се закрепва към стената
• Поставете носачa (закачалка) за уреда към стената
и маркирайте отворите за закрепване (g. 3)
• Пробийте отвори, монтирайте дюбелите в тях,
поставете носача и навийте винтовете (g. 3)
• Монтирайте уреда към носача (g.4), като вземете
под внимание следното:
• При моделите без шнур с щепсел -
захранващите проводници трябва да бъдат
предварително свързани към уреда. Трябва да
се спазят инструкциите в т. 3„Свързване към
електрическата мрежа”
• Ако желаете крана да бъде директно свързан
към уреда, то трябва предварително да го
монтирате
1.3. Модели IN LINE
Уредът се монтира неподвижно на пластмасов носач
(включен в комплектацията), който предварително
трябва да се закрепи към стената на помещението.
Моделите IN LINE са с универсален монтаж – тръбите за
свързване към водопровода могат да бъдат насочени
към пода или нагоре или под всякакъв друг ъгъл (g. 5).
Уредът трябва да бъде монтиран в зона, където няма да
бъде обливан директно с вода.
При монтаж спазвайте следната последователност:
• Изберете мястото и позицията на уреда - за добрата
работа на този тип уреди препоръчваме те да бъдат
монтирани възможно най-близко до точката на
потребление на топла вода. Така ще се намалят
загубите на топлина в тръбопровода
• Поставете носачa (закачалка) за уреда към стената
и маркирайте отворите за закрепване (g. 3)
• Пробийте отвори, монтирайте дюбелите в тях,
поставете носача и навийте винтовете (g. 3)
• При моделите без шнур с щепсел - захранващите
проводници трябва да бъдат предварително
свързани към уреда. Трябва да се спазят
инструкциите в т. 3.3 от раздел VI„Свързване към
електрическата мрежа”
• Монтирайте уреда към носача (g.4)

4Инструкция за монтаж и експлоатация
BG
За избягване причиняването на щети на
потребителя и (или) на трети лица в случай на
неизправност в системата за снабдяване с
топла вода е необходимо уреда да се монтира в
помещения имащи подова хидроизолация и
(или) дренаж в канализацията. В никакъв случаи
не слагайте под уреда предмети които не са
водоустойчиви. При монтиране на уреда в
помещения без подова хидроизолация е
необходимо да се направи защитна вана под
него с дренаж към канализацията.
Забележка: защитната вана не влиза в
комплекта и се избира от потребителя.
2. Свързване на бойлера към водопроводната
мрежа (фиг.2)
Уредът трябва да бъде свързан към водопроводна
инсталация за снабдяване със студена вода с налягане
не по-ниско от 1.5 bar (0.15 MPa) и не по-високо от 6 bar
(0.6 MPa).
В случай, че налягането във водопроводната мрежа
е над 0.6MPa (6 bars), трябва да се монтира РЕДУЦИР-
ВЕНТИЛ във водопроводната мрежа преди уреда.
Редуцир-вентилът не е включен в комплекта към уреда!
Не е разрешено да се използва в системи с
предварително загрята вода. Максимално
допустимата температура на входа на
уреда е 20°С.
Съпротивлението на водата не трябва да бъде по-
малко от посочената стойност на табелката на уреда.
2.1. Модели за кухня – g. 1
Забранява се използването на свързваща
арматура, която не е предоставена от
производителя или не е съгласувана с него.
Резбата на входа на смесителната батерия (включена
в комплектацията) е ½”. Тя се свързва директно към
водопроводната система и уредът се монтира към нея
– виж т. 1.1 по-горе.
След като сте свързали уреда и преди да сте включили
електрическото захранване, отворете крана за топла
вода докато потече постоянна струя вода!
2.2. Модели за баня – g. 2
Входящата и изходящата тръби на уреда са с
присъединителна резба R1/2”. Входът и изходът са
обозначени със стрелки на задния капак на уреда (или
на самите тръби). Те показват посоката на водния поток.
Кранът за пускане, регулиране и спиране на водния
поток се свързва към входа на уреда. Той може да
бъде монтиран директно на входящата тръба на
водонагревателя или на разстояние чрез гъвкав маркуч
(не е включен в комплектацията), когато това се налага.
Гъвкавият маркуч на душ главата се свързва директно
на изхода на уреда.
ВАЖНО: Тези модели са с отворен изход
(Номинално налягане 0 Pa). Забранено е
затварянето на изхода за топла вода със спирателен
кран или друга спирателна арматура! Той винаги
трябва да е отворен към атмосферата (за тези
модели връзката с атмосферата е през душ главата и
гъвкавия маркуч)!
След като сте свързали уреда и преди да сте включили
електрическото захранване, отворете крана докато от
душ главата потече постоянна струя вода!
2.3. Модели IN LINE – g. 5
Входящата и изходящата тръби на уреда са с
присъединителна резба R1/2”. Входът и изходът са
обозначени със стрелки на задния капак на уреда. Те
показват посоката на водния поток.
Тези модели са предназначени да работят под налягане
(Затворен тип). Кранът за пускане, регулиране и
спиране на водния поток се монтира след уреда.
Не трябва да се вграждат възвратни клапани и
затворена спирателна арматура във водопроводната
инсталация преди уреда.
Уредът може да бъде свързан към повече от една точка
за потребление на топла вода.
Водонагревателя не може да осигури
достатъчно топла вода при консумация в две
точки на потребление едновременно!
След като сте свързали уреда и преди да сте включили
електрическото захранване, отворете крана за топла
вода докато потече постоянна струя вода!
3. Свързване към електрическата мрежа
Уредът трябва да бъде заземен!
Не включвайте захранването на уреда ако не
сте се убедили, че е пълен с вода!
3.1. Водонагревател окомплектован със захранващ
шнур с щепсел
• Щепселът трябва да бъде включен към правилно
свързан и заземен контакт
• Контактът трябва да бъде свързан към отделен
токов кръг осигурен с предпазител. Сечението
на захранващите проводници и номиналния ток
на предпазителя трябва да бъде в съответствие с
данните посочени в Таблица 1
• Проверката за изпълнението на предходните
условия трябва да бъде изпълнена от
квалифициран ел.техник (виж т. IV)
• Уредът трябва да бъде разположен така, че
щепселът на захранващия шнур да бъде достъпен

Инструкция за монтаж и експлоатация 5
BG
Български
3.2. Водонагреватели окомплектовани със
захранващ шнур без щепсел
Уредът трябва да бъде свързан към отделен токов
кръг от стационарната електрическата инсталация.
Свързването трябва да е постоянно – без щепселни
съединения. Токовият кръг трябва да бъде осигурен
с предпазител и с вградено устройство, което
осигурява разединяване на всички полюси в условията
на свръхнапрежение категория III (устройство с
разстояние между контактите най-малко 3 мм).
Сеченията на проводниците му за различните
мощности са посочени в Таблица 1.
Свързването на проводниците на захранващия шнур на
уреда трябва да бъде изпълнено както следва:
• Проводник с кафяв цвят на изолацията – към
фазовия проводник от електрическата инсталация (L)
• Проводник със синя цвят на изолацията – към
неутралния проводник от електрическата
инсталация (N)
• Проводник със жълто-зелен цвят на изолацията
– към защитния проводник от електрическата
инсталация ( )
3.3. Водонагревател без захранващ шнур
Уредът трябва да бъде свързан към отделен токов
кръг от стационарната електрическата инсталация.
Свързването трябва да е постоянно – без щепселни
съединения. Токовият кръг трябва да бъде осигурен
с предпазител и с вградено устройство, което
осигурява разединяване на всички полюси в условията
на свръхнапрежение категория III (устройство с
разстояние между контактите най-малко 3 мм).
Сеченията на проводниците му за различните
мощности са посочени в Таблица 1.
Свързване:
• Развийте четирите винта от задната страна на
уреда. Свалете предния капак
• Задължително е свързването на фазовия проводник
към клемата означена със знак L, неутралния
проводник към клемата означена със знак N и
защитния към клемата означена със знак
• Поставете обратно предния капак на уреда.
Навийте четирите винта от задната страна
• Монтирайте уреда към носача (закачалката)
НАЧИН НА ЕКСПЛОАТАЦИЯ
След като бойлера е окончателно монтиран и преди
да сте включили електрическото захранване към него,
отворете крана за регулиране на потока докато от
изхода потече стабилна струя вода.
Не включвайте захранващото напрежение на
уреда, ако има вероятност водата в него да е
замръзнала.
ВНИМАНИЕ! За райони с често спиране на
водата, преди да използвате уреда - след всяко
спиране и възстановяване на водоподаването - е
задължително:
• да се изключи електрическото захранване към
уреда – при моделите окомплектовани с шнур
с щепсел, издърпайте щепсела от контакта.
При другите модели изключете устройството
(изключвателя), което е вградено в ел.инсталацията
към уреда (виж т.3.1 и т.3.2 от раздел VI)
• да напълните уреда с вода – отворете крана докато
потече стабилна струя вода, без прекъсвания от
въздух от водопровода
• включете отново електрическото захранване към
уреда
Не използвайте уреда, преди да сте се уверили, че е
пълен с вода!
При пускане и спиране на водата е нормално
да се чува звук от превключването на
автоматичното устройство за включване и
изключване на електрическия нагревател.
Особености за различните модели:
1. Модели за кухня
При пускане на водата от крана означен с червен цвят
на смесителната батерия, нагревателя на уреда се
включва автоматично. Регулирането на температурата
на изтичащата вода може да стане, като регулирате
силата на струята със същия кран. При увеличаване на
струята температурата намалява, а при намаляването
й температурата нараства (g. 6). Прекъсването
на водния поток от крана означен с червен цвят
автоматично изключва нагревателя на уреда.
Когато желаете да ползвате само студена вода
използвайте крана означен със син цвят.
ПРЕПОРЪКА! Регулирайте температурата на
топлата вода само чрез промяна на струята,
като използвате крана означен с червен цвят. Не
смесвайте топла и студена вода.
След като затворите крановете на смесителната
батерия от отвора на лебедката е възможно да
изтече малко количество вода. Това не е дефект,
а се дължи на изпразването на изходящата тръба
на водосъдържателя, защото уредът е с постоянно
отворен изход към атмосферата.
Не пренатягайте крановете в крайните им
положения за да не ги повредите!
Никога не запушвайте S-лебедката и никога не
затваряйте по някакъв начин изхода на
смесителната батерия. Редовно я
почиствайте от котлен камък.

6Инструкция за монтаж и експлоатация

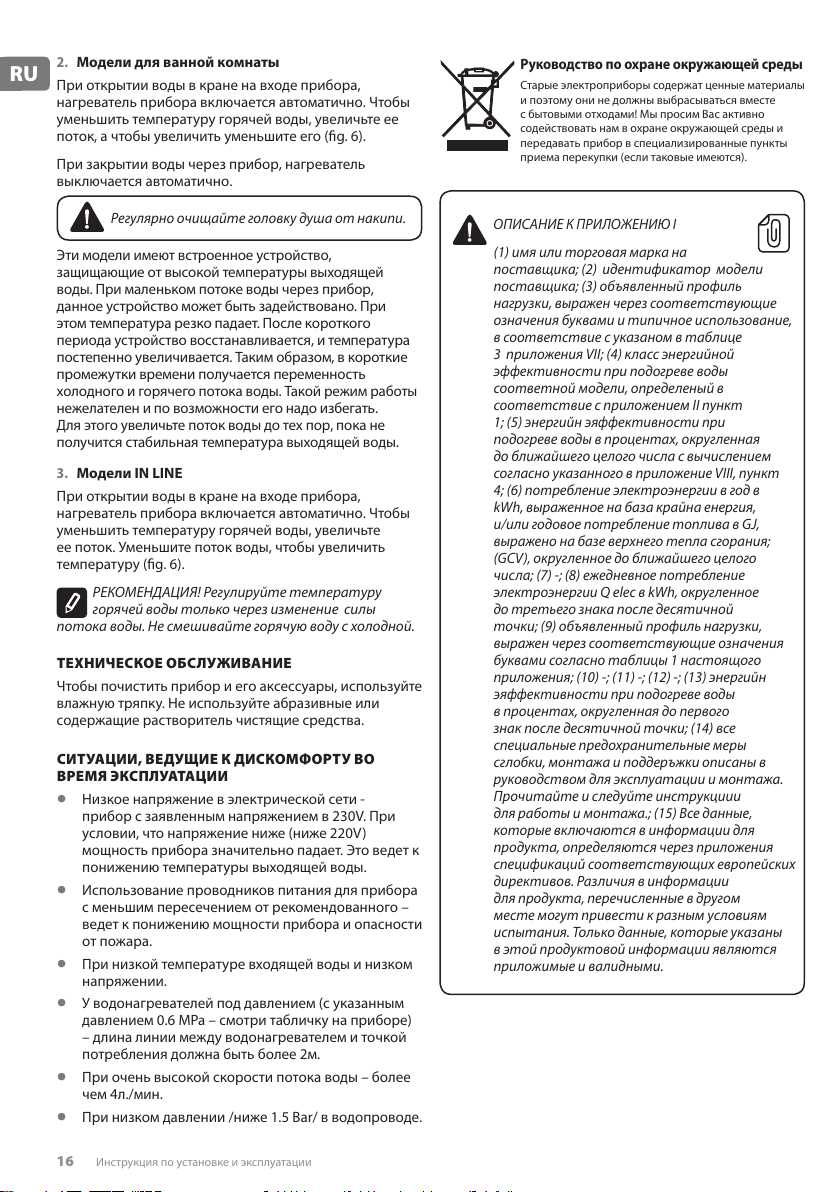

BG 2. Модели за баня
При пускане на вода от крана на входа на уреда,
нагревателя на уреда се включва автоматично. За да
намалите температурата на топлата вода увеличете
потока, а за да я увеличите го намалете (g. 6).
При спиране на водния поток през уреда, нагревателя
се изключва автоматично.
Редовно почиствайте душ главата от
варовик.
Тези модели са с вградено устройство предпазващо от
високи температури на изходящата вода. При малък
воден поток през уреда, то може да се задейства. При
това температурата рязко спада. След кратък период
устройството се възстановява и температурата нараства.
Така се получава редуване на студен и топъл поток в
кратки интервали. Този режим е нежелателен и трябва
да се избягва. Затова увеличете водния поток докато се
получи стабилна температура на изходящата вода.
3. Модели IN LINE
При пускане на вода през уреда, нагревателя му се
включва автоматично. За да намалите температурата на
топлата вода увеличете потока. Намалете потока за да
увеличите температурата (g. 6).
ПРЕПОРЪКА! Регулирайте температурата на
топлата вода само чрез промяна на силата на
потока. Не смесвайте топла и студена вода.
ПОДДРЪЖКА
За да почистите уреда и аксесоарите към него
използвайте влажна кърпа. Не използвайте абразивни
или съдържащи разтворител почистващи вещества.
СИТУАЦИИ ВОДЕЩИ ДО ДИСКОМФОРТ ПРИ
ЕКСПЛОАТАЦИЯ
• Ниско напрежение на захранващата мрежа –
уредът е с обявено захранващо напрежение
230V. При условие, че захранващото напрежение
е по-ниско (под 220V) мощността на уреда
спада значително. Това води до понижаване на
температурата на изходящата вода
• Използване на проводници за захранване на уреда
с по-малко сечение от препоръчаното – води до
понижаване на мощността на уреда и опасност от
пожар
• При ниска температура на входящата вода и ниско
захранващо напрежение
• При бойлерите под налягане (с обявено налягане 0.6
MPa – виж табелката на уреда) – дължина на линията
между бойлер и точка на потребление над 2 м.
• При много висок дебит на консумацията на вода -
над 4 л./мин.
• При ниско налягане /под 1.5 Bar/ във
водопроводната мрежа.
Указания за опазване на околната среда
Старите електроуреди съдържат ценни материали
и поради това не трябва да се изхвърлят заедно с
битовата смет! Молим Ви да съдействате с активния
си принос за опазване на околната среда и да
предавате уреда в организираните изкупвателни
пунктове (ако има такива).
ОПИСАНИЕ КЪМ ПРИЛОЖЕНИЕ I
(1) наименование или търговска
марка; (2) идентификатор на модела; (3)
обявеният товаров профил, изразен чрез
съответното буквено означение и типично
използване, в съответствие с посоченото
в таблица 3 от приложение VII; (4) класът
на енергийна ефективност при подгряване
на вода на съответния модел, определен в
съответствие с приложение II точка 1; (5)
енергийна ефективност при подгряване на
вода в проценти, закръглена до най-близкото
цяло число; (6) годишно електропотребление
в kWh, изразено на база крайна енергия , и/
или годишното потребление на гориво в GJ,
изразено на база горна топлина на изгаряне;
(GCV), закръглени до най- близкото цяло число
и изчислени съгласно посоченото в приложение
VIII, точка 4; (7) -; (8) дневно потребление на
електроенергия Q elec в kWh, закръглено до
третия знак след десетичната запетая; (9)
обявеният товарен профил, посочен чрез
съответното буквено означение съгласно
таблица 1 от настоящото приложение; (10)-;
(11) -; (12) -; (13) енергийна ефективност при
подгряване на вода в проценти, закръглен
до първия знак след десетичната запетая;
(14) всички специални предпазни мерки за
сглобяване, монтаж и поддръжка са описани в
ръководството за експлоатация и монтаж.
Прочетете и следвайте инструкциите
за работа и монтаж.; (15) Всички данни,
които се включват в информацията за
продукта се определя чрез прилагане на
спецификациите на съответните европейски
директиви. Различията в информация
за продукта, изброени другаде могат да
доведат до различни условия на изпитване.
Само данните, които се съдържат в тази
продуктова информация е приложима и
валидна.

Instructions for use and maintenance 7
EN
English
Dear customers,
Congratulations from the TESY team on your new
purchase. We hope that this new appliance will contribute
to the enhancement of the comfort at your home.
The present technical description and operation
instruction aim at informing you about the product and
about the terms of its correct installation and operation.
The instruction is intended for users as well as certied
technicians who will install the appliance initially and
dismantle and repair it in case of break down.
Adhering to the instruction herein is to the benet of the
buyer and is one of the warranty conditions pointed out in
the warranty card.
The instantaneous water heater meets the requirements of
the Bulgarian State Standard (BSS) EN 60335-1 and
BSS EN 60335-2-35.
FUNCTION
The appliance is an electric domestic water heater with
instantaneous eect (constant ow heater). It is used for
supplying hot water in domestic and oce environment -
kitchens, bathrooms, supporting oce premises, etc.
TECHNICAL CHARACTERISTICS AND MODELS
1. For nominal voltage - see the nameplate on the
appliance
2. For nominal power - see the nameplate on the appliance
3. For nominal pressure - see the nameplate on the
appliance
4. Minimum resistance of water - ρ15°C - see the
nameplate on the appliance
5. Type of the water heater - see the nameplate on the
appliance:
• Open type (non-pressurized ) – Nominal pressure
= 0 Pa
• Closed type (pressurized ) - Nominal pressure =
0.6 MPa
6. Daily energy consumption – see Annex I
7. Rated load prole - see Annex I
8. Energy eciency during water heating - see Annex I
IMPORTANT RULES
• Connecting of the appliance to the water supply
system and the electricity grid is performed by
certied plumbers and technicians(see section VI).
Certied technician is the person who possesses
the relevant competence in accordance with the
legislation of the respective country.
• The appliance has to be earthed
• The water heater is to be installed only on premises
with standard re safety.
• Do not switch on the appliance before making sure it
is full of water.
• Make sure the supply voltage meets the value
indicated on the appliance. Make sure the pressure of
the water system does not exceed 6 Bar (0.6 MPa).
• The appliance has to be installed on premises where
there is no danger of freezing.
• Avoid turning on other electrical appliances with
similar power when using the water heater.
• If you are not to use the appliance for a long time turn
o the power supply to it and shut the control cock well.
• The open type water heaters (with given pressure of 0
Pa – see nameplate of the appliance)it is not allowed
to shut the hot water outlet via stop cock or other
types of isolating ttings. It has to always be open to
the atmosphere.
• If the supply cord (for the models tted with such)
is damaged, it has to be replaced by a service oce
representative or a person of similar qualication in
order to avoid any risks.
• Do not use the appliance for purposes other than the
ones described in this instruction.
• Do not dismantle the front panel before turning o
power supply to the heater.
• In case of fault turn o the power supply of the
appliance immediately
• Only the authorized service oces listed in the warranty
card are entitled to performing the service maintenance
of the product and to selling spare parts for the appliance.
• The appliance has a lter at the inlet. The lter protects
it from solid particles which can cause fault. Clean the
lter periodically
• The shower head included in the set for the bathroom
models is tted with a cleaning system. Regularly
clean the shower head to achieve correct and trouble-
free operation of the appliance.
• This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience
and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe
way and understand the hazards involved.
• Children shall not play with the appliance.
• Cleaning and user maintenance shall not be made by
children without supervision.

8Instructions for use and maintenance
EN SET COMPLETION
Model
For the kitchen For the bathroom IN LINE
Mixing tap
Shower head holder
Holder for the
appliance
Shower head
Hose
Tap
Holder(hook) for the appliance
INSTALLATION AND CONNECTING
The installation and the connecting of the appliance to the
water supply system and the electricity grid is performed
by certied plumbers and technicians.
1. Installation
The appliance shall be installed in premises where
the temperature does not fall below 4°С and there is
no danger for the water to freeze.
The appliances have been hydraulically tested during
manufacture. A little water may leak from the ingoing
and the leading-out pipes of the appliance when the
protection caps are removed.
1.1. Models designed for the kitchen (supplied with a
mixing tap)
It is not allowed to use connecting ttings that are
not from the manufacturer or have not been agreed
upon with them.
The following order shall be adhered to during installation:
• The mixing tap is installed to the water supply system
so that the handles are positioned horizontally – g.1
• for the cordless models – the supply conductors have
to be connected to the appliance beforehand. It is
necessary to follow the instructions in item 3.3 of
Section VI: Connecting to the electricity grid.
• the appliance is installed directly to the mixing tap (1)
by using the 2 nuts with gaskets (2) – g. 1. Unscrew
the nuts up to two or three turns. Place the pipes of
the appliance in the nuts openings and press slightly
until stop piece. Screw the nuts rmly in order to
tighten the connection.
• install the spout
• the appliance has to be lled with water. The supply
voltage has to be switched o. Turn the red-colour
handle to let water run to the heater. Wait until a
continuous water jet starts running from the spout.
• once the appliance is full of water, you can switch on
the supply voltage.
1.2. Models for the bathroom
The following order shall be adhered to during installation:
• Select the position for the shower head holder by
taking into account the height -“h”g.2 desired by
you for the position of the shower.
• Place the holder onto the wall and mark the holes for
attaching
• Drill holes and install the xing plugs in them.
Place the holder, tighten the screws then place the
ornamental caps on top of the screws
• Select position for the appliance – the appliance has
to be installed in an area where it will not be directly
splashed with water. It is xedly installed to a plastic
holder (included in the set) which is xed to wall
beforehand.
• Place the holder (hook) for the appliance onto the wall
and mark the holes for xing (g. 3)
• Drill holes and install the xing plugs in them then
place the holder and tighten the screws(g. 3)
• Attach the appliance to the holder - (g.4) by taking
into account the following:
• for the cordless models with a plug - the supply
conductors have to be connected to the
appliance beforehand. It is necessary to follow the
instructions in item 3.3 of Section VI: Connecting
to the electricity grid
• if you want the tap to be directly connected to the
appliance, you have to install it beforehand.
1.3. IN LINE models
The appliance is xedly installed to a plastic holder
(included in the set) which has to be xed to a wall in the
room beforehand. IN LINE models allow omnidirectional
installation – the pipes for connection to the water supply
system can be directed towards the oor or upwards or at
any angle (g. 5). The appliance has to be installed in an
area where it will not be directly splashed with water.
The following order shall be adhered to during installation:
• Select the place and the position of the appliance – in
order to perform well, we recommend for this type of
appliance to be installed as close as possible to the
point of use of hot water .This will decrease the heat
loss in the pipeline.
• Place the holder (hook) for the appliance onto the wall
and mark the holes for xing (g. 3)
• Drill holes and install the xing plugs in them then
place the holder and tighten the screws (g. 3)
• For the cordless models with a plug - the supply
conductors have to be connected to the appliance
beforehand. It is necessary to follow the instructions
in item 3.3 of Section VI: Connecting to the electricity
grid
• Attach the appliance to the holder (g.4)
