Teuco Evolution E02 A User manual

2360
E02 A
2360
E02 C
HR
Uputstva za montaÏu
TR
Montaj Talimatları
PL
Instrukcje montażu
GR
√‰ËÁ›Â˜ ÂÁηٿÛÙ·Û˘
RU
Инструкция по монтажу
P
Instruções para a Montagem
NL
Montage-instructies
E
Instrucciones de montaje
D
Montage-anweisungen
F
Instructions pour le montage
GB
Assembly instructions
I
Istruzioni di montaggio

SIMBOLOGIA
SYMBOLS
SYMBOLES UTILISÉS
BILDZEICHEN
SÍMBOLO
SYMBOLEN
SIMBOLOGIA
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
™Àªµ√§∞
SYMBOLE
SEMBOLLER
SIMBOLI
HR
TR
PL
GR
RU
P
NL
E
D
F
GB
I
2
Le AVVERTENZE e il testo che
descrive le fasi di montaggio sono
riportati in fondo al manuale.
The assembly instructions will be
found, together with IMPORTANT
precautionary notes, toward the end of
the manual.
Les AVERTISSEMENTS et les
explications des phases de montage
se trouvent à la fin du manuel.
Die HINWEISE und die Beschreibung
der Montageschritte befinden sich am
Ende dieser Anleitung.
Las ADVERTENCIAS y la descripción
de las fases de montaje se encuentran
al final del manual.
De WAARSCHUWINGEN en de tekst
die de montagefasen beschrijft vindt u
achter in deze handleiding.
AS ADVERTÊNCIAS e o texto que
descreve as fases de montagem
encontram-se indicados no fim do
manual.
УКАЗАНИЯ по монтажу и описаниe
послeдоватeльности монтажных
опeраций привeдeны в концe
руководства.
√È ¶ƒ√∂π¢√¶√π∏™∂π™ Î·È ÙÔ Î›ÌÂÓÔ Ô˘
ÂÚÈÁÚ¿ÊÂÈ ÙȘ Ê¿ÛÂȘ Û˘Ó·ÚÌÔÏfiÁËÛ˘
·Ó·ÁÚ¿ÊÔÓÙ·È ÛÙÔ Ù¤ÏÔ˜ ÙÔ˘ ÂÁ¯ÂÈÚȉ›Ô˘.
UWAGI wraz z tekstem opisującym fazy
montażu są umieszczone na końcu
podręcznika.
UYARILAR ve montaj aflamaları
hakkındaki bilgileri içeren metin kılavuzun
son kısmındadır.
Naçi çete NAPOMENE i opis pojedinih faza
montaÏe na kraju ovih uputstava.
HR
TR
PL
GR
RU
P
NL
E
D
F
GB
I
Operare con
attenzione
Caution
Attention
Achtung
Atención
Let op
Atenção
Вниманиe!
¶ÚÔÛÔ¯‹
Uwaga
Dikkat
PaÏnja
Allacci Idraulici
Plumbing connections
Raccordements hydrauliques
Wasseranschlüsse
Conexiones hidráulicas
Hydraulische aansluitingen
Ligações Hidráulicas
Гидравличeскиe соeдинeния
À‰Ú·˘ÏÈΤ˜ Û˘Ó‰¤ÛÂȘ
PODŁĄCZENIA
HYDRAULICZNE
Hidrolik ba¤lantılar
Vodovodni prikljuãak
Allacci elettrici
Electrical connections
Branchements électriques
Stromanschlüsse
Conexiones eléctricas
Elektrische aansluitingen
Ligações Eléctricas
Элeктричскиe соeдинeния
∏ÏÂÎÙÚÈΤ˜ Û˘Ó‰¤ÛÂȘ
PODŁĄCZENIA ELEKTRYCZNE
Elektrik ba¤lantıları
Elektriãni prikljuãak

SACCHETTO (viterie e accessori)
BAG (fasteners and accessories)
SACHET (vis et accessoires)
BEUTEL (Schraubteile und Zubehörteile)
BOLSAS (tornillos y accesorios)
ZAKJE (schroeven en accessoires)
SACO (parafusos e acessórios)
МЕШОК (Мeтизы и принадлeжности)
™∞∫√À§∞∫π (‚›‰Â˜ Î·È ·Ó·Áη›·)
TOREBKA (Śruby i akcesoria)
ÇANTA (sıkıfltırıcılar ve aksesuarlar)
VREåICA (vijci i dodatna oprema)
HR
TR
PL
GR
RU
P
NL
E
D
F
GB
I
3
UTENSILI PER IL MONTAGGIO
TOOLS REQUIRED FOR ASSEMBLY
OUTILS NÉCESSAIRES AU MONTAGE
MONTAGEWERKZEUGE
HERRAMIENTAS PARA EL MONTAJE
GEREEDSCHAP VOOR DE MONTAGE
FERRAMENTAS PARA A MONTAGEM
МОНТАЖНЫЙ ИНСТРУМЕНТ
∂ƒ°∞§∂π∞ °π∞ ∆∏ ™À¡∞ƒª√§√°∏™∏
NARZĘDZIA POTRZEBNE DO MONTAŻU
MONTAJ ‹Ç‹N GEREKL‹ ALETLER
ALAT POTREBAN ZA MONTAÎU
HR
TR
PL
GR
RU
P
NL
E
D
F
GB
I
PH2
10-13
19-22-24
7-8
B
M6x16
x4
M6x16
x2
M4x15
x4
Ø6x18
x6
M6
x2
M4
x2
M6
x4
Ø4x16
x2
A
C D
Ø6
Ø5
Ø8
x3
Ø12
x4 x4 x1
x1
x2
x2
x2
Ø8-Ø12
x10

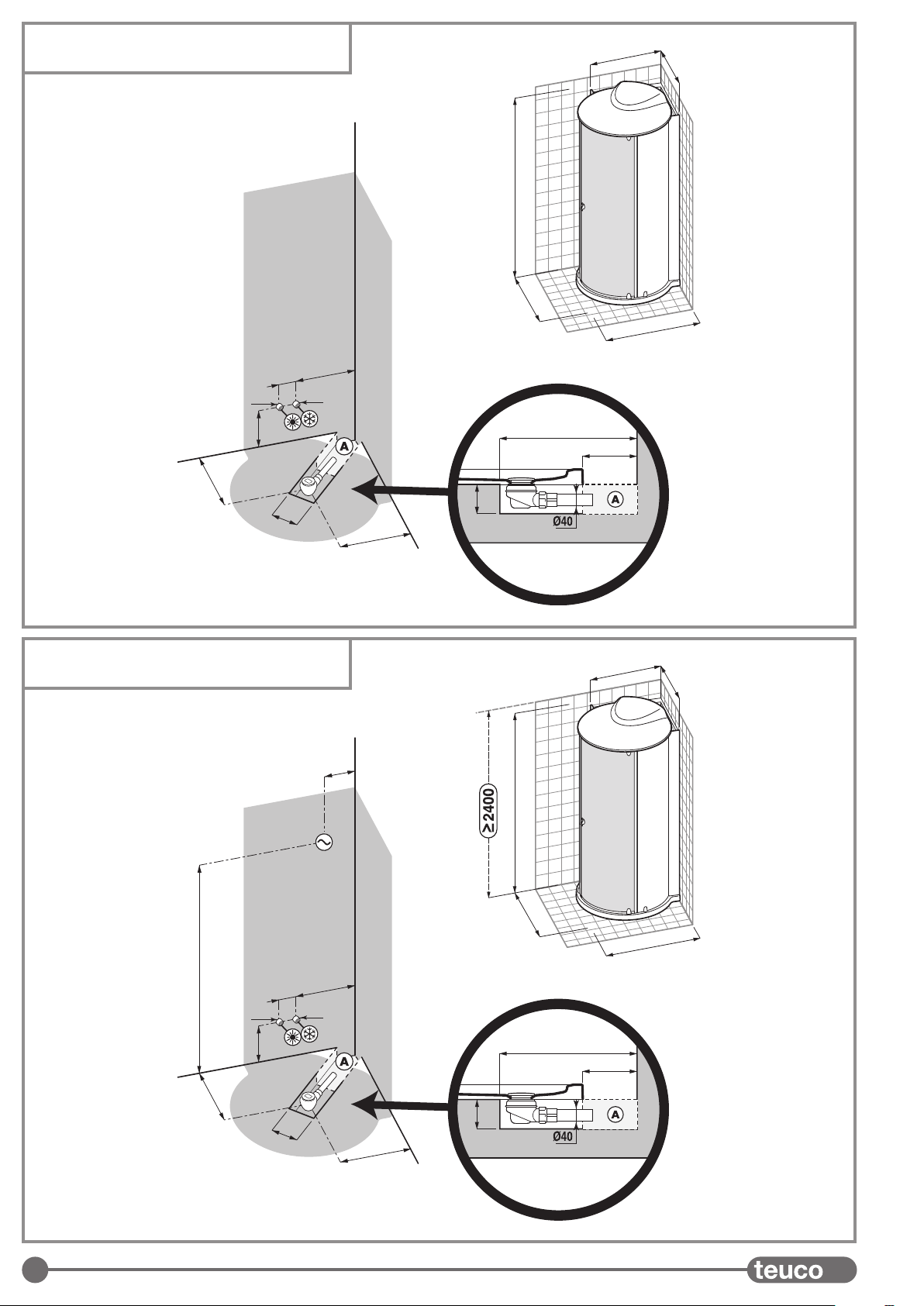

4
330
1/2"
1/2"
180
400
80
250
2360
1140
100
570
250
855
855
330
1140
Art. E02 A
330
200
1800
1/2"
1/2"
180
400
80
250
2360
1140
100
570
250
855
855
330
1140
Art. E02 C

CARATTERISTICHE ELETTRICHE (2) • ELECTRICAL SPECIFICATIONS(2) • CARACTÉRISTIQUES
ELECTRIQUES(2) ELEKTRISCHE DATEN(2) • CARACTERISTICAS ELECTRICAS(2) • ELEKTRISCHE
KENMERKEN(2)
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ(2) • ∏§∂∫∆ƒπ∫∞ Ã∞ƒ∞∫∆∏ƒπ™∆π∫∞(2)
CARACTERÍSTICAS ELÉCTRICAS(2) •CHARAKTERYSTYKI ELEKTRYCZNE(2)
ELEKTR‹KSEL KARAKTER‹ST‹KLER(2) •ELEKTRIÂNI PODACI(2)
Hz
Potenza istallata
Rated power
Puissance installée
Installierte Leistung
Potencia instalada
Geïnstalleerd vermogen
Potencia instalada
Установленная мощность
∂ÁηÙÂÛÙË̤ÓË ÈÛ¯‡˜
Moc zainstalowana
Kurulu güç
Instalirana snaga
Mod.
Mod.
Mod.
Mod.
Mod.
Mod.
Мод.
ªÔÓÙ.
Model
Model
V
3NEX28
-
230 50
2,9 kW
---
5
E02A-E02C EVOLUTION
Peso netto
Net weight
Poids net
Nettogewicht
Peso neto
Netto gewicht
Peso líquido
Вес нетто
∫·ı·Úfi ‚¿ÚÔ˜
Ciężar netto
Net a¤ırlık
Neto teÏina
191 kg
ART.
E02 A
Peso di spedizione
Shipping weight
Poids emballage compris
Versandgewicht
Peso de expedición
Verzendgewicht
Peso expedição
Вес упакованного изделия
µ¿ÚÔ˜ ·ÔÛÙÔÏ‹˜
Ciężar podczas transportu
Nakliye a¤ırlı¤ı
TeÏina po‰iljke
328 kg
Volume di spedizione
Shipping volume
Cubage
Versandvolumen
Volumen de expedición
Verzend-volume
Volume expedição
Объем упаковки
ŸÁÎÔ˜ ·ÔÛÙÔÏ‹˜
Objętość podczas transportu
Nakliye Hacmi
Zapremnina ambalaÏe
5,84 m3
218 kgE02 C 362 kg 5,84 m3
(2) - Prima di collegare il prodotto accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione elettrica
I dati e le caratteristiche indicate non impegnano la Teuco Guzzini Spa, che si riserva il diritto di apportare tutte le modifiche ritenute opportune senza
obbligo di preavviso o sostituzione.
(2) - Before making any electrical connections, check that the rated voltage and current of the appliance are matched to the mains power supply.
Data and specifications given are not binding. Teuco Guzzini Spa reserves the right to make changes deemed appropriate without prior notice or obligation
to update.
(2) - Avant de raccorder l’hydrodouche, s’assurer que les données de la plaquette correspondent aux données du réseau de distribution électrique.
Les données et les caractéristiques indiquées n’engagent pas Teuco Guzzini Spa qui se réserve le droit de modifier ses produits sans préavis ni
remplacement.
(2) - Überprüfen Sie vor dem Stromanschluß die Entsprechung von Schild- und Netzwerten
Daten und Eigenschaften sind unverbindlich. Die Firma Teuco Guzzini SpA behält sich das Recht vor, jederzeit Änderungen ohne vorherige
Benachrichtigung bzw. Ersatzleistungen vorzunehmen.
(2) - Antes de conectar el producto a la red de electricidad hay que comprobar si las características de la misma coinciden con las que figuran en la placa
de datos del producto.Los datos y las características que se suministran en este manual no son vinculantes para Teuco Guzzini spa, quien se reserva el
derecho de modificarlos sin previo aviso ni sustitución.
(2) - Alvorens het product aan te sluiten, dient u zich ervan te verzekeren dat de gegevens op het kenplaatje overeenstemmen met de kenmerken van het
elektrische voedingsnet. De aangegeven gegevens en de kenmerken zijn niet bindend en Teuco Guzzini Spa behoudt zich het recht voor opportuun
geachte wijzigingen aan te brengen zonder plicht tot kennisgeving vooraf of vervanging.
(2) - Antes de ligar o produto, certifique-se de que os dados da chapa de características correspondem aos da rede de distribuição eléctrica.
As informações e as características indicadas não comprometem a Teuco Guzzini SpA., que se reserva o direito de levar a cabo todas as modificações
consideradas necessárias sem obrigação de aviso prévio ou de substituição.
(2) - Прежде чем выполнить электрические соединения проверьте соответствие указанных на табличке изделия номинальных данных с
характеристиками сети электроснабжения.
Приведенные в инструкции данные и характеристики ни к чему не обязывают фирму Teuco Guzzini Spa, которая оставляет за собой право
внести в выпускаемую ей продукцию любые изменения без предварительного уведомления об этом или обязанности замены.
(2) - ¶ÚÈÓ Û˘Ó‰¤ÛÂÙ ÙÔ ÚÔ˚fiÓ, ‚‚·Èˆı›Ù fiÙÈ Ù· ¯·Ú·ÎÙËÚÈÛÙÈο Ù˘ ÈӷΛ‰·˜ ·ÓÙÈÛÙÔÈ¯Ô‡Ó Û ÂΛӷ ÙÔ˘ ËÏÂÎÙÚÈÎÔ‡ ‰ÈÎÙ‡Ô˘.
∆· ÛÙÔȯ›· Î·È Ù· ¯·Ú·ÎÙËÚÈÛÙÈο Ô˘ ‰ËÌÔÛȇÔÓÙ·È ‰ÂÓ ‰ÂÛÌÂ‡Ô˘Ó ÙËÓ Teuco Guzzini Spa, Ô˘ ‰È·ÙËÚ› ÙÔ ‰Èη›ˆÌ· Ó· ÂÈʤÚÂÈ fiϘ ÙȘ ·ÏÏ·Á¤˜
Ô˘ ıˆÚ› ·Ó·Áη›Â˜ ¯ˆÚ›˜ ˘Ô¯Ú¤ˆÛË ÚÔÂȉÔÔ›ËÛ˘ ‹ ·ÓÙÈηٿÛÙ·Û˘.
(2) - Przed pod∏àczeniem produktu, nale˝y si´ upewniç, ˝e dane na tabliczce znamionowej odpowiadajà parametrom sieci elektrycznej.
Dane i wskazana charakterystyka nie ograniczajà Teuco Guzzini SpA. Firma rezerwuje sobie prawo do wnoszenia po˝àdanych zmian, bez koniecznoÊci
wczeÊniejszego powiadomienia lub wymiany
Herhangi bir elektrik ba¤lant›s› yapmadan önce, cihaz›n nominal geriliminin ve ak›m›n›n ana elektrik hatt› ile uyumlu olup oldu¤unu kontrol ediniz.
Belirtilmifl olan veriler ve özellikler ba¤lay›c› de¤ildir. Teuco Guzzini Spa flirketi önceden haber vermeksizin ve güncelleme zorunlulu¤u olmaks›z›n
uygun gördü¤ü de¤ifliklikleri yapma hakk›n› sakl› tutar.
(2) - Prije nego ‰to prikljuãite ure√aj provjerite da li su podaci navedeni na ploãici primjereni napojnoj elektriãnoj mreÏi.
Navedeni podaci i tehniãka svojstva proizvoda ne obvezuju Teuco Guzzini Spa; proizvo√aã zadrÏava pravo na sve izmjene koje çe smatrati potrebnim
bez obveze prethodnog obavje‰tavanja kupaca ni zamjenjivanja proizvoda.
HR
TR
PL
GR
RU
P
NL
E
D
F
GB
I
CARATTERISTICHE IDRAULICHE • HYDRAULIC SPECIFICATIONS •
CARACTÉRISTIQUES HYDRAULIQUES • LEITUNGS- UND ANSCHLUSSDATEN
CARACTERISTICAS HIDRAULICAS • HYDRAULISCHE KENMERKEN
ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ • À¢ƒ∞À§π∫∞ Ã∞ƒ∞∫∆∏ƒπ™∆π∫∞
CARACTERÍSTICAS HIDRÁULICAS • CHARAKTERYSTYKI HYDRAULICZNE
H‹DROL‹K KARAKTER‹ST‹KLER • SVOJSTVA VODOVODNIH KOMPONENATA
Portata
Flow rate
Débit
Durchfluss
Caudal
Debiet
Capacidade
Расход
¶·ÚÔ¯‹
WydajnoÊç
Debi
Protok vode
ART.
Pressione Min. Max.
Min - max Pressure
Pression mini. maxi
Min. Max. Druck
Presión Mín./ Máx.
Druk min. max.
Pressão Min. Max.
Мин./Макс. давление
¶›ÂÛË ∂Ï¿¯. - ª¤Á.
CiÊnienie min. – maksymalne
Min. Maks. Bas›nç
Min. Maks. pritisak
18 ÷24 l/min.
9 ÷16 l/min.
1,5 ÷3,5 bar
2 ÷5 bar
E02 A
E02 C

6

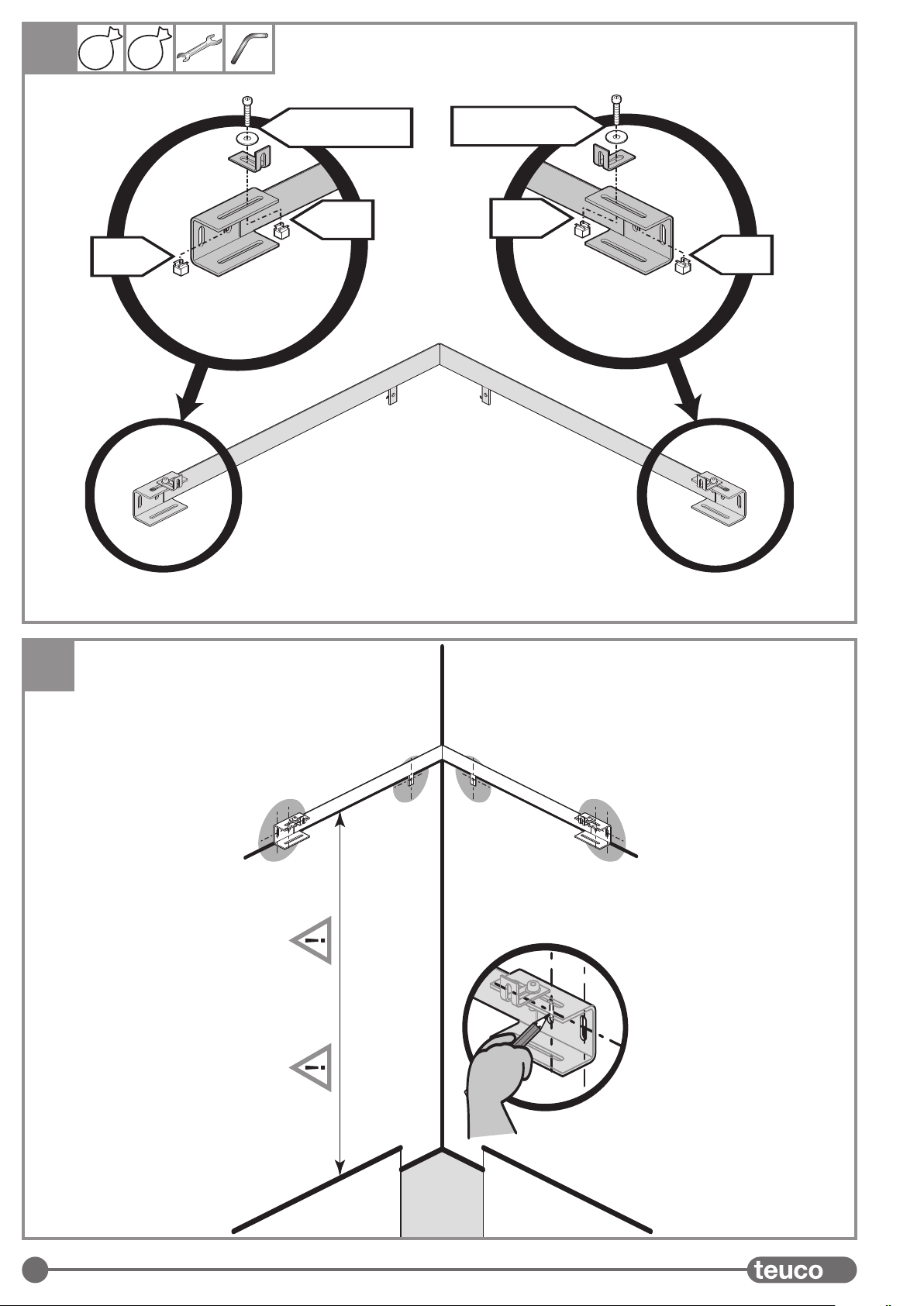

1A
M6x16 - Ø6
M6
M6
M6x16 - Ø6
M6
M6
A B
13
Ø5
1B
2145

7
2A2B
1C
1D
Ø8
Ø12
2xØ8
4xØ12
E02 C E02 C
Ø12
Ø8
10
PH2
Ø8 PH2
C
C

8

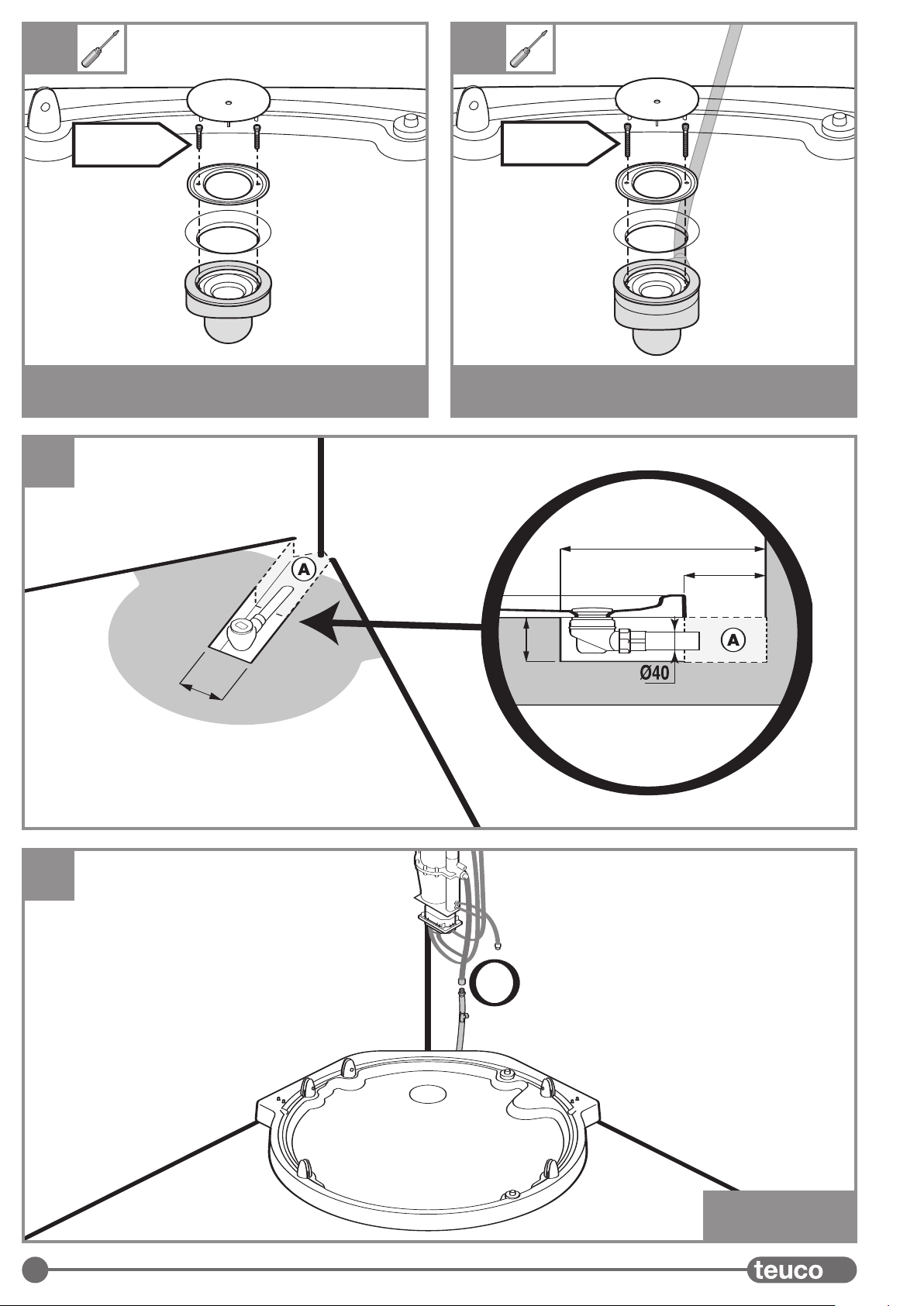

M5x40
M5x58
3A
E02 A E02 C
180
100
570
250
3B
3
3C
3A
E02 C

9
M6x30
4B
4A
Ø5
Ø5 D

10
5A
Ø5
M6x16 - Ø6 - M6
5C
M6x30
5B
Ø5
PH2
B
10
D

11

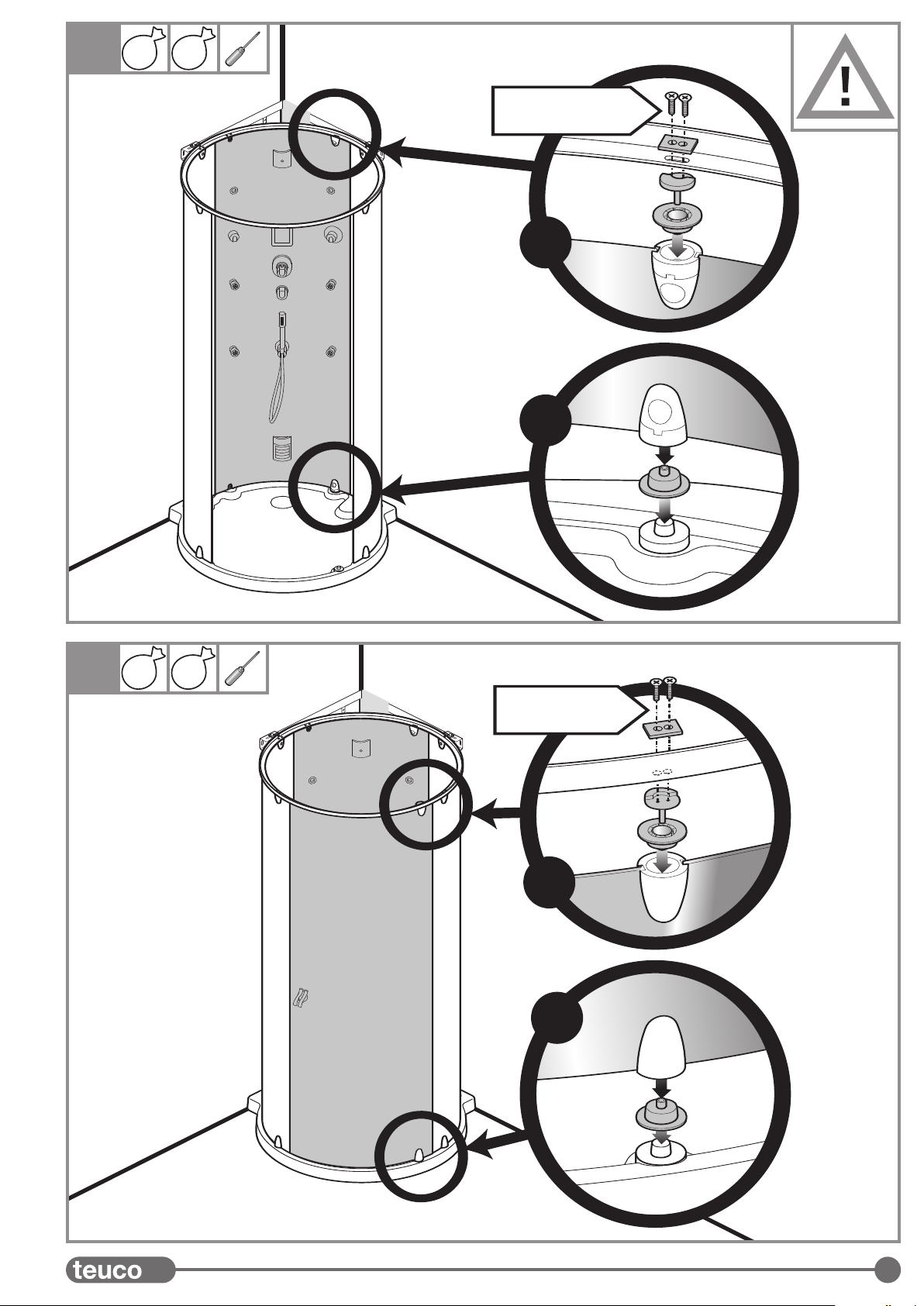

M4x15
1
2
6PH2
B D
M4x15
1
2
7PH2
B D

2 1
620mm
2
1
1
8A
12

13
65mm 59 mm
527mm
34
4 3
8B

14
9PH2
2
1
3
M4-Ø4
10 PH2 7D

15
5
11 E02 A
5
12
11 E02 C

16
5
12
E02 A
22/24

17
5
5
2
4
4
2
3
3
3
12
E02 C
22/24

18
L
N
T
V
2
6
12
12
E02 C

19

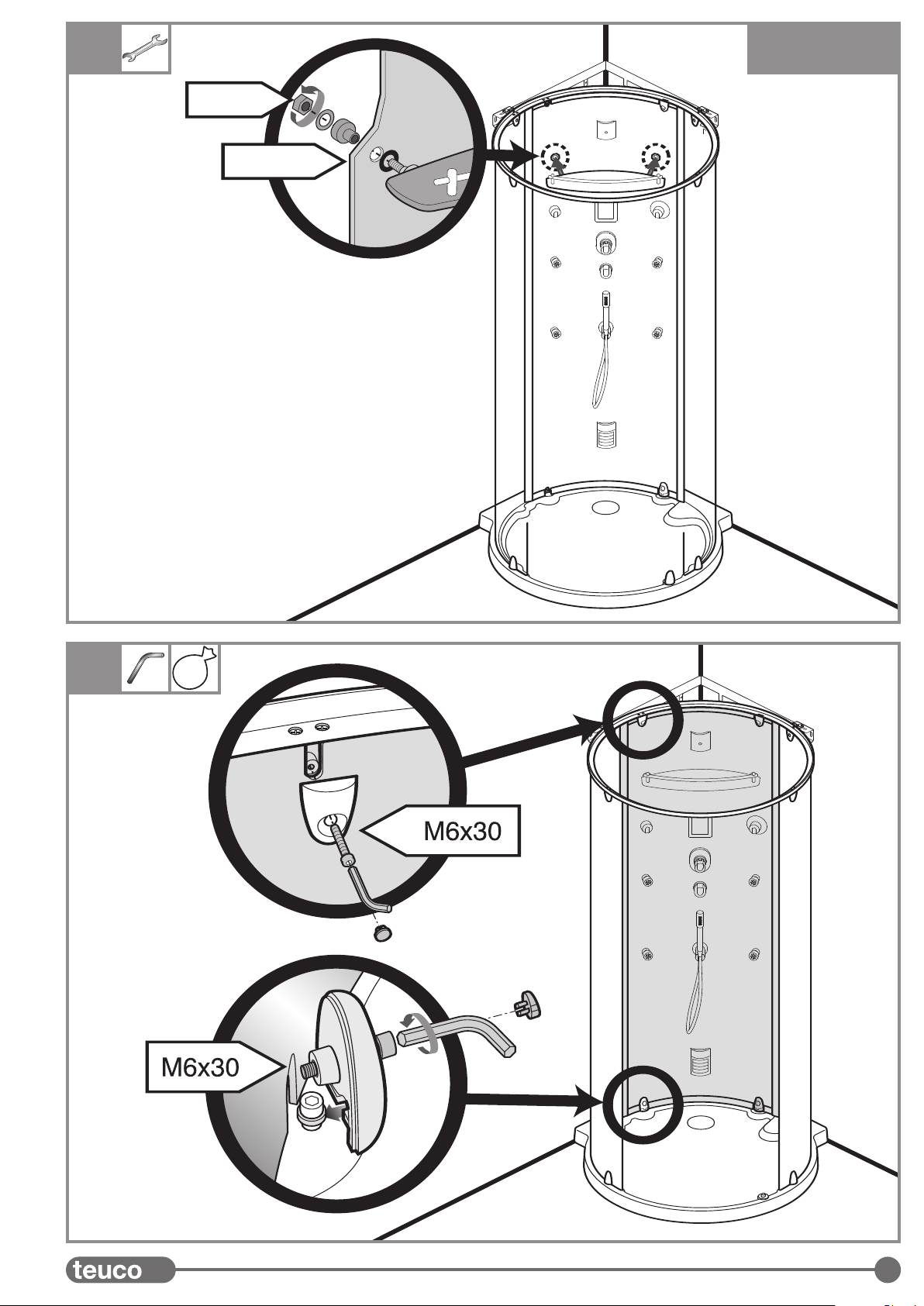

14
M12
Ø30x17
13
Ø5 D
E02 C
19

1
SX DX
2
8
15
A
M6x16 - Ø6
1
2
15
B
Ø5
B
8

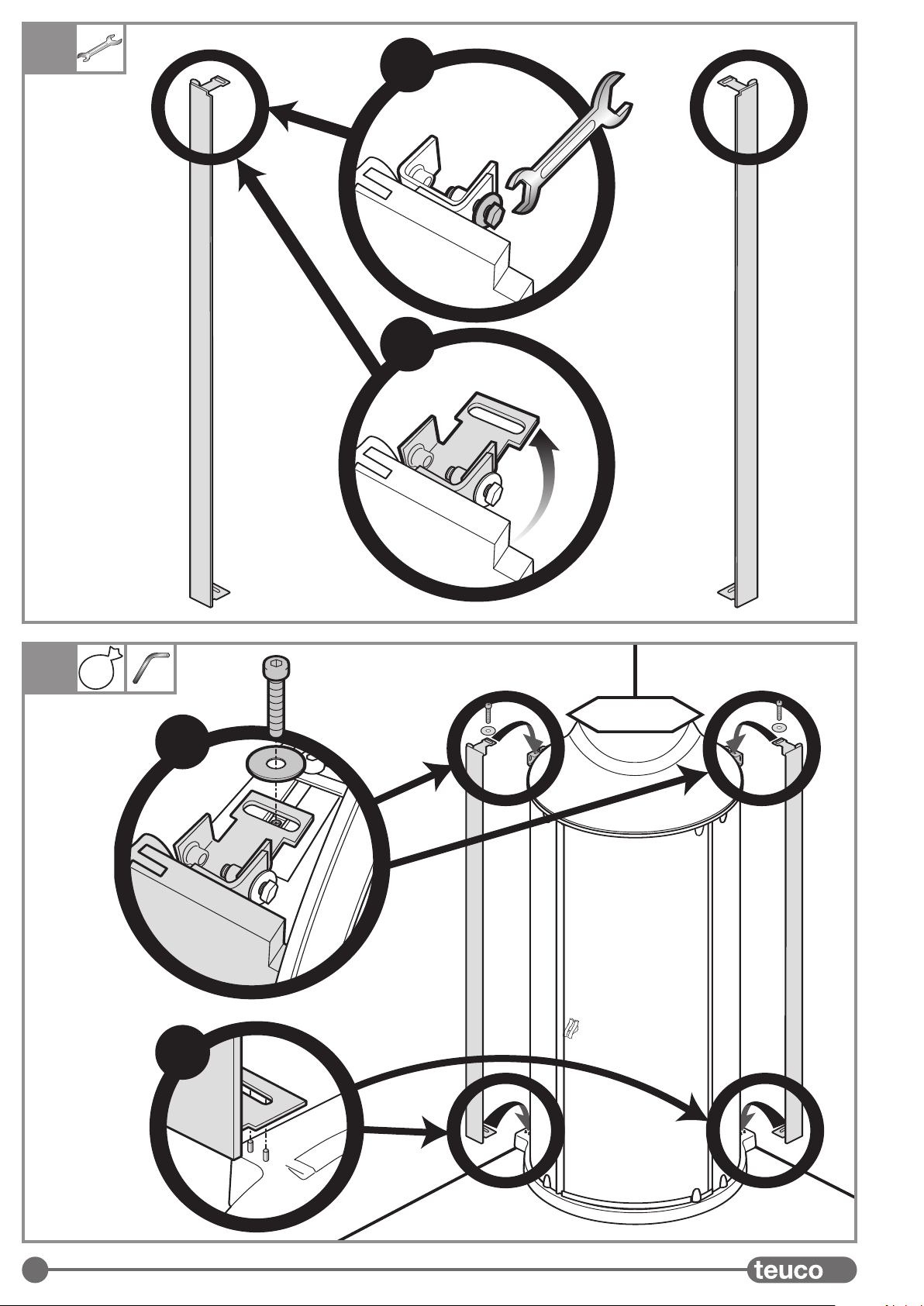

20
