Texas Lilli 532TG User manual

530 - 532 - 572
DK Betjeningsvejledning
GB Instruction manual
DE Bedienungsanleitung
FR Manuel de l’utilisateur
NL Gebruikseshandleiding
FIN Käyttöohje
SLO Navodila za uporabo
РУС Руководство пользователя
PL Instrukcja obsługi
UA посібник користувача
TR Kullanıcı kılavuzu
E Manual de instrucciones
CZ Návod k obsluze
Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Ver. 12.2
Tel. [phone] - www.texas.dk - [e-mail]

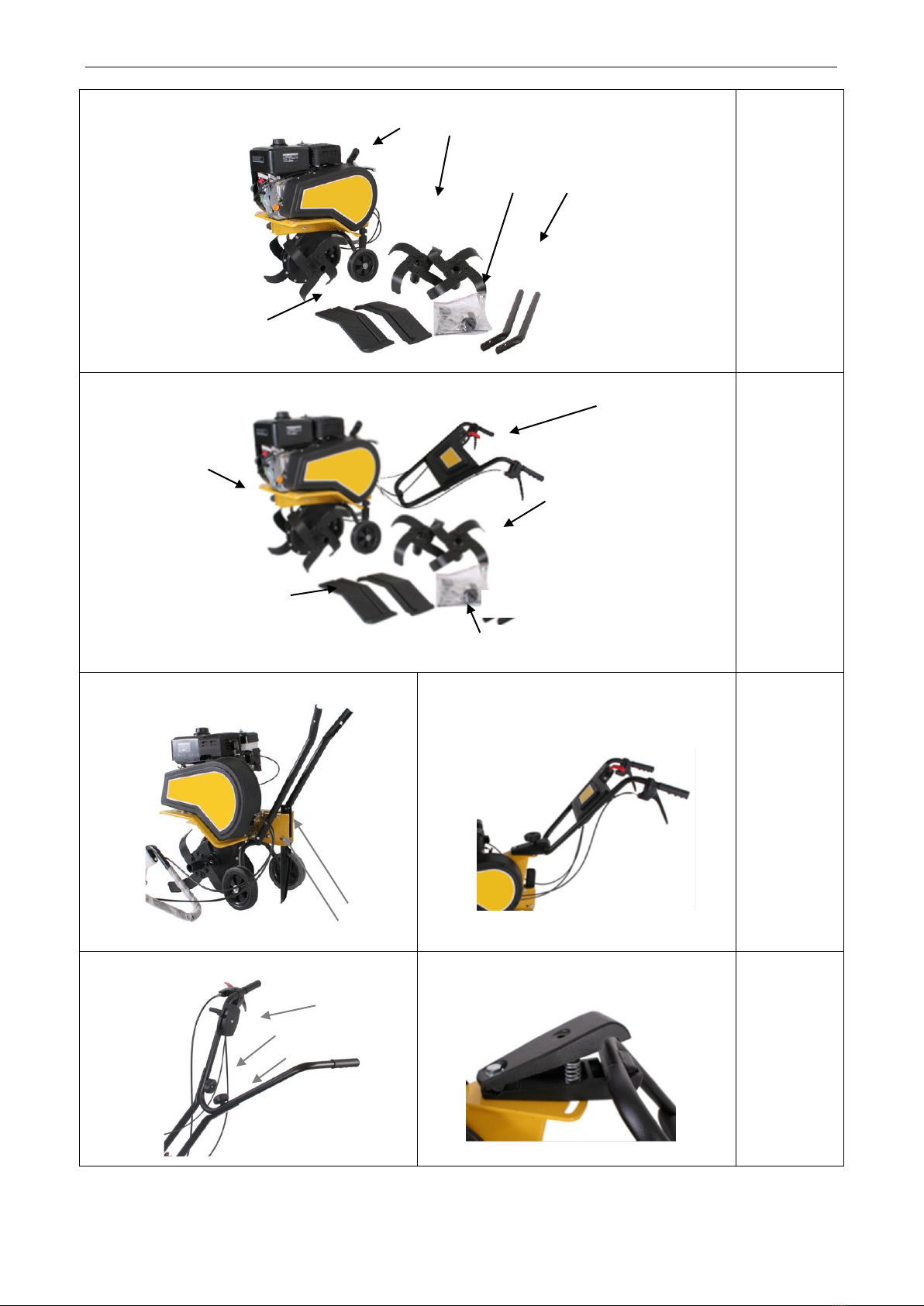

Illustrations
Lilli 530 / 532
Figur 1
Lilli 572
Figur 1A
Lilli 530 / 532
Lilli 572
Figur 2
Lilli 530 / 532
Lilli 572
Figur 3
a: b:
d:
e: c:
d:
e:
b:
a:
c:

Figur 4
Figur 5
Figur 6
Figur 7
Figur 8
Figur 9
Lille 532/ 572 Lilli 530
Figur 10
a:
a:
a:

Figur 13
Figur 13A
Figur 14
Figur 14A
b
a
b
a
532 530
572
a
b
532 530
572
a
b

18
15
16
17
24
30
22
21
22
23
18
21
20
22
22
25
26
27
28

2
DK - Indholdsfortegnelse
Indholdsfortegnelse ................................................................................................................2
Sikkerhedsforskrifter...............................................................................................................2
Montering model 530 / 532.....................................................................................................3
Montering model 572..............................................................................................................4
Beklædning.............................................................................................................................4
Brug........................................................................................................................................4
Justering af jordspyd...............................................................................................................5
Justering af støttehjul..............................................................................................................6
Rengøring af fræser................................................................................................................6
Vedligeholdelse af kædekassen.............................................................................................6
Motor.......................................................................................................................................6
Opbevaring.............................................................................................................................6
Tilbehør...................................................................................................................................7
Fejfinding................................................................................................................................8
Specifikationer........................................................................................................................8
Reservedele
Reservedelstegning over det pågældende produkt findes
på vores hjemmeside www.texas.dk
Finder du selv varenumre, giver det en hurtigere ekspedition.
For køb af reservedele, kontakt venligst din nærmeste forhandler.
Du finder forhandlerliste på Texas' hjemmeside.
Vi ønsker dig tillykke med din nye havefræser. Vi er overbevist om, at denne maskine fuldt
ud vil opfylde dine forventninger. For at opnå det maksimale udbytte af din maskine, bør du
gennemlæse denne betjeningsvejledning grundigt. Det vil spare dig for unødige
besværligheder. Du bør især være opmærksom på sikkerhedsforskrifterne, som er markeret
med dette symbol:
Sikkerhedsforskrifter
Ved arbejde med havefræseren bør sikkerhedsanvisningerne følges nøje. Gennemlæs
betjeningsvejledningen grundigt inden du starter din maskine. Vær sikker på at du
omgående kan stoppe maskinen og slukke motoren i tilfælde af uheld. Samtlige instruktioner
omkring sikkerhed og vedligeholdelse af fræseren tjener til din egen sikkerhed.
En fræser må ikke bruges til andet arbejde end som beskrevet i
betjeningsvejledningen.
Brug kun tilbehør og originale reservedele. Montering af ikke godkendte dele kan
medføre forøget risiko og er derfor ikke lovlig. Ethvert ansvar fraskrives ved ulykke
eller anden skade som forårsages på grund af montering af uoriginale dele.
Før maskinen tages i brug, bør forhandleren eller anden fagkyndig instruere i
brugen.
Den der betjener maskinen er ansvarlig for andre personer i arbejdsområdet. Brug
aldrig maskinen når andre, især børn eller dyr er i nærheden.

3
Mindreårige må ikke betjene maskinen.
Maskinen må kun lånes ud til personer, som er fortrolig med betjening af maskinen.
Betjeningsvejledningen skal under alle omstændigheder medleveres.
Fræseren må kun betjenes af personer, som er udhvilede, raske og i god form. Hvis
arbejdet er udmattende, bør der holdes jævnlige pauser. Efter indtagelse af alkohol
må der ikke arbejdes med maskinen.
De, fra fabrikken monterede styreenheder, som f.eks. koblingskablet fra håndtaget,
må ikke fjernes eller afdækkes.
Check altid før start, at bolte og møtrikker er spændt.
Når motoren kører, må frem og bak grebene ikke benyttes samtidig. Det vil
ødelægge transmissionen. Husk at slippe det ene greb før det andet bruges.
”Pas på roterende knive”
Arbejde med maskinen på stejle skråninger er farligt!
Benyt kun maskinen på områder, hvor den kan
håndteres sikkert!
Montering model 530 / 532
1. Figur 1 viser kassens indhold:
a.Fræser med overstyr og kabler
b.Fræserknive
c.Understyr
d.Sideskærme
e.Manual med boltsæt
2. Monter understyret med de medfølgende bolte og låsemøtrikker.
Figur 2.
3. Monter overstyr med de medfølgende bolte og håndhjul.
Figur 3.
4. Monter sideskærme med de medfølgende bolte og møtrikker
Figur 4.
5. Monter fræserknivene med de medfølgende splitter.
Det er vigtigt at skæret på fræserkniven vender frem, som vist på figur 6 a.
Figur 5 og 6.
VIGTIGT: Påfyld olie og brændstof efter motorvejledningens anvisninger.

4
Montering model 572
1. Figur 1A viser kassens indhold:
a.Fræser
b.Overstyr med kabler
c.Sideskærme
d.Fræserknive
e.Manual med boltsæt
2. Monter overstyret med den medfølgende bolt og håndhjul vær opmærksom på at
bolten går igennem fjederen.
Figur 2 og 3.
3. Monter sideskærme med de medfølgende bolte og møtrikker
Figur 4.
4. Monter fræserknivene med de medfølgende splitter.
Det er vigtigt at skæret på fræserkniven vender frem, som vist på figur 6 a.
Figur 5 og 6.
VIGTIGT: Påfyld olie og brændstof efter motorvejledningens anvisninger.
Beklædning
Ved arbejdet med maskinen er tætsiddende arbejdstøj, solide
arbejdshansker, høreværn og støvler med skridsikre såler
nødvendigt, samt stålkappe påbudt.
Brug
Inden brug skal alle fremmedlegemer fjernes fra området. Sten, glas, grene og lignende kan
skade fræseren. Kontroller samtidig at bolte på fræseren er efterspændt.
Advarsel: Ophold dig aldrig stiplede zone, når du starter maskinen! Start altid
maskinen fra den prikked sikkerhedszone. Se Fig 10
Start:
Sæt gashåndtaget på choker / fuld gas.
Følg motorens anvisninger for start.
Stop:
Sæt gashåndtaget på minimum gas.
Følg motorens anvisninger for stop.
Fig 13 + 13A: Når det sorte koblingsgreb på højre side af styret trykkes ind, begynder
maskinens knive at rotere fremad. Det er vigtigt, at håndtaget trykkes helt ind, dvs. mod
styret, for at sikre optimal spænding af remmen, der overfører kræfterne fra motoren til
transmissionen.
Ved aktivering af røde håndtag bakker fræseren. Kun 532 og 572 er udstyret med et
bakgear.

5
Fig 14 + 14A: For at betjene det sorte håndtag aktiveres først styrepinden. Ved at vippe
styrepinden mod henholdsvis højre eller venstre og dernæst presse håndtaget ned, kører
fræseren frem eller tilbage. Kun 532 og 572 er udstyret med et bakgear.
Ved brug af bakfunktion er det vigtigt at området er ryddet for forhindringer. Forsøg ikke at
bakke op mod en mur, et træ eller anden uflyttelig forhindring.
Hvis fræseren har tendens til at grave sig ned, er der flere ting der kan gøres. Højre og
venstre knivsæt kan byttes. Dette gør at fræseren bruger bagsiden af knivbladet til at fræse
med, og derved ikke har så let ved at grave sig ned. Derudover kan der monteres
sidetallerkener. Dette er også med til at forebygge, at fræseren graver sig ned.
Jordspyddet skal altid være placeret i øverste hak, hvis dette er tilfældet. Se også afsnittet
for justering af jordspyd.
Udover omdrejningstallet på motoren, bestemmes hastigheden også af jordspyddet, som
sidder bag på maskinen.
Undgå at fræse i meget våd jord, der vil danne sig jordklumper, som er svære at jævne ud
igen. Ved meget tør jord kan det være nødvendigt at fræse to gange over jordstykket.
Hvis fræseren skal bruges mellem smalle rækker af afgrøder, kan de yderste fræserknive
med fordel afmonteres. Derved formindskes fræserbredden.
Jorden kan med fordel bearbejdes i 2 retninger. På denne måde bliver jorden bearbejdet
optimalt. Figur 9
Knivene skal holde helt stille inden det andet greb aktiveres.
En vigtig ting er, at du som bruger ikke skal holde maskinen krampagtigt tilbage - det skal
være sjovt og afslappende at køre med den.
Overbelast aldrig din fræser, kør altid med omtanke.
Justering af jordspyd
Jordspyddet kan indstilles til fræsning i 3 forskellige dybder. Jo dybere jordspyddet sidder, jo
dybere arbejder fræserknivene og desto langsommere kører maskinen fremad. Den korrekte
fræserdybde er nøglen til det lette arbejde. Indstillingen af jordspyddet varierer efter
jordbunds-forholdene, og vi anbefaler, at du foretager flere forsøg med, hvor dybt
jordspyddet skal stå, for at du kan arbejde optimalt i din jord.
Jordspyddet justeres ved at trække det bagud og opad, til ønskede højde findes. Sæt
derefter jordspyddet lodret, og det vil gå i et af hakkene. Jordspyddet kan indstilles til
forskellige fræsedybder. Jo dybere jordspyddet går ned i jorden, jo dybere arbejder
fræseren. Indstillingen varierer med jordforholdene.
Se figur 7.

6
Justering af støttehjul
Baghjulsættet er monteret på maskinen. Det kan justeres i den ønskede højde ved at trække
i låsehåndtaget og flytte bøjlen op eller ned.
Hjulbøjlen kan med fordel bruges til at stabilisere maskinen når, man fræser og
hjælper endvidere til, at maskinen ikke synker i blød jorden.
Se figur 8.
Rengøring af fræser
Efter endt brug bør fræseren rengøres. Brug en haveslange og spul jord og snavs af. Frigør
knivakslen for senegræs m.m. Stelnummeret må kun tørres over med en fugtig klud, da man
ellers kan risikere, at stelnummeret bliver beskadiget. Undgå at bruge en højtryksrenser til
rengøringen.
Vedligeholdelse af kædekassen
Kædekassen er fra fabrikken smurt med 0,2 liter TEXACO Multifak EP0 fedt, som ikke skal
skiftes.
Motor
VIGTIGT: Motoren er leveret uden olie og brændstof. Husk påfyldning af motorolie inden
start.
Oplysninger om brug og vedligeholdelse af motoren findes i den vedlagte motorvejledning.
Opbevaring
Såfremt maskinen ikke skal anvendes over en længere periode, bør følgende forskrifter
overholdes. Det vil give din maskine en længere levetid.
Brug haveslangen og spul jord og snavs af. Frigør knivakslen for senegræs m.m.
Stelnummeret må kun tørres over med en fugtig klud, da man ellers kan risikere at
stelnummeret bliver beskadiget. Undgå at bruge en højtryksrenser til rengøringen.
Rengør fræseren med en fugtig klud, så alle overflader er rene. Overfladen fugtes med en
olievædet klud, for at forhindre rust.
Du bør altid opbevare din maskine på et tørt og rent sted.

7
Tilbehør
Sidetallerkener: bruges når der fræses imellem afgrøder for eksempel
Gulerødder/kartofler for at undgå afgrøderne, at dækkes af jord. Sidetallerkener
kan også bruges, hvis der skal fræses langs en væg eller flisegang, eller i blød
jord.
Figur 25
Plænelufter: bruges for at give græsplænen luft og fjerne dødt græs i bunden af
plænen. Græsset bliver grønnere og stærkere, og derved undgås mos i plænen.
Bagkonsol er nødvendig for montering.
Figur 18
Figur 30
Skuffejern: bruges til at løsne jorden og dermed fjerne ukrudt på stier og
indkørsler. Bagkonsol er nødvendig for montering.
Figur 17
Figur 30
Harve: bruges til at løsne jorden imellem afgrøder og dermed fjernes ukrudt.
Bagkonsol er nødvendig for montering.
Figur 16
Figur 30
Rive: bruges til at rive gangstier og indkørsler med løse sten for eksempel
perlesten. Bagkonsol er nødvendig for montering.
Figur 15
Figur 30
Hyppeplov: bruges til at hyppe jord op om kartofler, gulerødder og andre
lignende rodfrugter. Bagkonsol er nødvendig for montering.
Figur 20
Figur 30
Spadeklør: bruges hvor jorden er løs, og der skal køres med hyppeplov eller
harve, i stedet for hjul.
Figur 21
Sneskraber: bruges til at skrabe sne fra et fast underlag, for eksempel fliser Kan
med fordel skråtstilles højre/venstre. Monteringsplade er nødvendig for
montering.
Figur 24
Figur 23
Snekæder: bruges sammen med sneskraber hvis det er meget glat for at
maskinen giver et bedre vejgreb.
Figur 28
Vægtklodser: bruges for at give maskinen et bedre greb når der køres med vogn
eller sneskraber. Kan kun monteres på hjul.
Figur 26
Mellemknive: bruges for at give maskinen en større fræserbredde. Samtidig
giver de maskinen en roligere kørsel og kan med fordel bruges ved meget løs
jord.
Figur 27
Vogn: bruges til at transportere grene eller andet. Bagkonsol er nødvendig for
montering.
Figur 18
Figur 30
Hjul: bruges ved montering af tilbehør, for eksempel rive.
Figur 22
Bagkonsol: bruges ved montering af tilbehør.
Figur 30

8
Fejfinding
Motoren starter ikke: 1. Kontroller at start/stop knappen står korrekt
2. Kontroller at tændrør ikke er defekt.
3. Kontroller at tændrørshætten er monteret korrekt.
4. Kontroller at benzinhane er åben.
5. Kontroller at chokeren står på åben.
6. Kontroller motorvejledningen for yderligere fejlfinding.
Motoren går uregelmæssig: 1. Kontroller at chokeren er slået fra.
2. Kontroller at der ikke er urenheder i benzinen.
Knivene vil ikke dreje rundt: 1. Kontroller at der ikke er sten i klemme ved knivene.
Fjernes ved at afmontere knivene.
2. Kontroller at gaskablet ikke er gået løs.
3. Kontroller at gaskablet kan aktivere motoren til fuld
gas.
4. Kontroller at kileremmen ikke er defekt.
5. Kontroller at tilkoblingen af remmen er justeret
korrekt.
Knivene kører videre efter frikobling: 1. Stop motor, kontakt forhandler.
Specifikationer
Model
530
532
572
Længde (mm)
1210
1210
1210
Bredde (mm)
550
550
550
Højde (mm)
1020
1020
1020
Vægt, tør (kg)
47.5 - 48.5
47.5 - 48.5
52
Rotationshastighed, knive (o/min)
160
160
160
Arbejdsbredde (mm)
300-550
300-550
300-550
Styr
Fast
Fast
Justerbart
Gear frem
1
1
1
Gear bak
0
1
1
Arbejdsdybde (mm)
330
330
330

9
UK - Table of contents
Table of contents....................................................................................................................9
Safety instructions ..................................................................................................................9
Assembly of models 530 / 532..............................................................................................10
Assembly of model 572.........................................................................................................11
Clothing.................................................................................................................................11
Use .......................................................................................................................................11
Adjusting the depth skid........................................................................................................12
Adjusting the support wheels................................................................................................13
Cleaning the tiller..................................................................................................................13
Maintaining the gear box.......................................................................................................13
Engine...................................................................................................................................13
Storage.................................................................................................................................13
Accessories ..........................................................................................................................14
Troubleshooting:...................................................................................................................15
Specifications........................................................................................................................15
Spare parts
Spare part drawings for the specific product can be found
on our website www.texas.dk
If you find the part numbers yourself, this will facilitate more rapid service.
For purchase of spare parts, please contact your dealer.
You will find a list of dealers on the Texas website.
We would like to wish you good luck with your new tiller. We are convinced that this machine
will fully meet your expectations. In order to get the maximum from your machine, you should
read through these operating instructions carefully. This will avoid unnecessary problems.
You should pay particular attention to the safety instructions, which are marked with this
symbol:
Safety instructions
When operating the tiller, follow these safety instructions carefully. Read all of the operating
instructions before starting the machine. Make sure you are capable of stopping the machine
immediately and switching off the engine in the event of an emergency. All instructions for
the handling and maintenance of your tiller are also for your own safety!
The tiller must not be used in any other way than described in the manual.
Use only genuine equipment and spare parts. If you use non-approved spare
parts, there is increased risk and this is, therefore, not permissible. All liability is
renounced in the event of an accident or other damage caused by the use of
non-approved parts.
Before using the machine for the first time, the dealer or other knowledgeable
person must instruct in its use.

10
When using the tiller you are responsible for any third party in the area where
the machine is in operation. Never use the tiller in the presence of others,
especially children or animals.
Do not allow minors to operate the tiller.
The tiller may only be lent to persons who are familiar with operating the
machine. Always pass on the safety and operational instructions.
Only allow persons who are rested, healthy and fit to operate the machine. If the
work is tiring, take a break in plenty of time. Do not operate the machine after
drinking alcohol.
Do not remove or cover the controls which are mounted on the tiller at the
factory, e.g. removing the clutch lever from the handlebar.
Remember to tighten all bolts and nuts before starting.
When the engine is running, do not pull the handle for forward speed and the
handle for rear speed at the same time! This will damage the transmission.
Always release one handle before the other is used.
"Beware of the rotating knives"
Working with the machine on a steep slope is
dangerous!
Only use the machine on areas where it can be
handled safely.
Assembly of models 530 / 532
1. Figure 1 shows the contents of the package:
a.Tiller with upper steer and cables.
b.Blades
c.Lower steer
d.Side guards
e.User manual and bolts
2. Mount lower steer using the accompanying bolts and nuts.
Figure 2.
3. Mount upper steer using the accompanying bolts and handwheels.
Figure 3.
4. Mount the side guards using the accompanying bolts and nuts.
Figure 4.
5. Mount the blades using the cotter bolts and pins.
It is important that the edge of the blade turns forward, as shown in figure 6, a.
Figures 5, 6.
WARNING: Follow the user manual guide to fill the engine with oil and fuel.

11
Assembly of model 572
1. Figure 1A shows the contents of the package:
a. Tiller
b. Upper steer with cables
c. Side guards
d. Blades
e. User manual and bolts
2. Mount upper steer using the accompanying bolts and handwheel. Pay attention to
the bolt. It must pass through the spring
Figures 2, 3.
3. Mount the side guards using the accompanying bolts and nuts.
Figure 4.
4. Mount the blades using the cotter bolts and pins.
It is important that the edge of the blade turns forward, as shown in figure 6, a.
Figures 5, 6.
WARNING: Follow the guide in the user manual to fill the engine with oil and fuel.
Clothing
When working with the tiller, wear close-fitting work clothes,
sturdy work gloves, hearing protection and boots with non-skid ¨
soles, and steel nose is compulsory.
Use
Clean the area of all foreign items before use. Stone, glass, branches, etc. can damage the
tiller. Check that all bolts on the tiller are tightened.
Warning: Stay out of dashed zone, while starting the engine! Always start the engine
from dotted safety zone See fig 10
Start:
Place the throttle handle on choker/full throttle.
Follow the guide in the user manual to start.
Stop:
Place the throttle handle on minimum throttle.
Follow the guide in the user manual to stop.
Fig 13 + 13A: When the black gear lever on the right of the handle is hold, the rotor blades
begin to turn. To ensure optimum belt tension, is it important to hold the lever all the way
down towards the handle. The belt transmits power from the engine to the transmission.
The Lilli 532 and 572 is fitted with a reverse gear. To operate, press the red handle.

12
Fig 14 and 14B: To use the black handle, the control stick must first be activated. By tilting
the control stick to the right or left side and then activate the black handle, the tiller will move
forward or backwards. Only the Lilli 532 and 572 is fitted with a reverse gear.
Pay attention while reversing. It is important that the area is cleared, for any obstacle before
reversing. Never reverse the tiller against a wall, tree or any other fixed obstacle.
If the tiller has a tendency to dig down, there are several things you can do. The right and left
blade set can be changed. This means that the tiller will use the reverse of the blade to till,
and thus it will not be so easy to dig down. In addition, side guards can be fitted. This also
helps prevent the tiller from digging down. The depth skid must always be placed in the top
notch if this is the case. See also the section on adjusting the depth skid.
In addition to the speed of the engine, the speed is controlled by the depth skid, which is
placed behind the machine.
Do not cultivate in very wet soil as clods of soil will be formed, and these are difficult to
break. Dry and hard soil may need to be cultivated twice.
The outer blades can be dismounted if the tiller is used between narrow rows of plants and
crops. This reduces the tilling width.
The ground can be tilled in two directions, thus achieving optimum tilling.
Figure 12.
Always wait until the blades have stopped rotating before another handle is activated.
It is important, that you do not try to hold back the tiller. It must be relaxing to use the
machine.
Do not overload your tiller. Always drive carefully.
Adjusting the depth skid
The depth skid can be adjusting for tilling in three different depths. The deeper the depth skid
sits in the soil, the deeper the tilling blades will work and the slower the machine will
advance. The right cultivating depth will lighten your workload. The correct tilling depth
depends on the soil, and we recommend you make several attempts to see how deep the
depth skid should be so that you can work optimally in your soil.
To adjust the depth skid, pull it backwards and up till the preferred height is found. Place the
depth skid vertically, and it will fall into a notch. The depth skid can be adjusted to various
tilling depths. The deeper into the ground the depth skid goes, the deeper the tiller will work.
The right setting depends on the soil.
See figure 7

13
Adjusting the support wheels
The support wheels are mounted on the tiller. They can be adjusted to the required height by
pulling the lock handle and moving the ring up or down.
The wheel ring can be used to stabilise the machine when tilling and also help to prevent the
machine falling into soft soil.
See figure 8
Cleaning the tiller
The tiller should be cleaned after use. Use your garden hose and wash off soil and dirt.
Clean the rotor shaft of any grass, etc. The chassis number should only be cleaned with a
moist cloth otherwise it may be damaged. Avoid using a high pressure cleaner for cleaning.
Maintaining the gear box
The gear box on the tiller is lubricated at the factory with 0.2 litre TEXACO Multifak EP0 oil. It
is not necessary to renew the oil.
Engine
IMPORTANT: The engine is delivered without oil and fuel.
Remember to fill the engine with engine oil before starting.
Follow the guidelines in the user manual for correct use and maintenance of the engine.
Storage
Follow the procedure below when the machine is to be unused for a long period. This will
ensure the machine has a long service life.
Use your garden hose to wash off any soil and dirt. Clean the rotor shaft of any grass, etc.
The chassis number should only be cleaned with a moist cloth otherwise it may be damaged.
Avoid using a high pressure cleaner for cleaning. Clean the body with a damp cloth so all the
surfaces are clean. The surface must be wiped with an oily cloth to prevent rust.
You should always store your machine in a dry, clean place.

14
Accessories
Side discs: used when cultivating between crops, for example carrots,
potatoes, to prevent them from being covered by earth. Side discs can also be
used if the tiller is used along a flagged path or a wall, or in soft earth.
Figure 25
Scarifier: used to aerate the lawn and remove dead grass from the lawn. The
grass will be greener and stronger, thus preventing moss in the lawn. The rear
bracket is necessary for fitting.
Figure 18
Figure 30
Push hoe: used to loosen the soil and thus remove weeds on paths and
entrances. The rear bracket is necessary for fitting.
Figure 17
Figure 30
Harrow: used to loosen the soil between crops and thus remove weeds.
The rear bracket is necessary for fitting.
Figure 16
Figure 30
Rake: used to rake paths and entrances with loose stones, for instance pebbles.
The rear bracket is necessary for fitting.
Figure 15
Figure 30
Ridge plough: used to plough up ground for potatoes, carrots and other root
crops. The rear bracket is necessary for fitting.
Figure 20
Figure 30
Digging claws: used if the soil is loose and the machine is to be operated with
a ridge plough or harrow instead of wheels.
Figure 21
Snow scraper: used to scrape snow from a solid surface, such as paving slabs.
Can be tilted to the left/right. The assembly plate is necessary for fitting.
Figure 24
Figure 23
Snow chains: used with snow scrapers if it is very slippery so the machine has
a better grip.
Figure 29
Weight blocks: used to give the machine a better grip when operating with a
trailer or snow scraper. Can only be fitted with wheels.
Figure 27
Intermediate blades: used to give the machine a greater tilling width. Also
makes the machine smoother to run and can be used with very loose soil.
Figure 28
Trailer: used to transport branches, etc. The rear bracket is necessary for
fitting.
Figure 18
Figure 30
Wheels: used to fit accessories, e.g. rake
Figure 22
Rear bracket: used to fit accessories.
Figure 30

15
Troubleshooting:
The engine does not start: 1. Ensure that the start/stop switch is in the correct
position
2. Ensure that the spark plug is not defective.
3. Ensure that the spark plug cap is fitted correctly.
4. Ensure the fuel valve is open.
5. Ensure the choker is open.
6. Check the user manual for further guidance.
The engine runs irregularly: 1. Ensure that the choke is deactivated.
2. Ensure that there are no impurities in the petrol.
The blades do not rotate: 1. Ensure that there are no stones impeding the rotation
of the blades.
2. Ensure that the gas cable has not come loose.
3. Ensure that the gas cable can fully activate the
engine.
4. Ensure that the belts are not damaged.
5. Ensure that the connection of belts is correctly
adjusted.
The rotors keep rotating after
friction clutching: 1. Stop the engine. Contact your dealer.
Specifications
Model
530
532
572
Length (mm)
1210
1210
1210
Width (mm)
550
550
550
Height (mm)
1020
1020
1020
Weight dry (kg)
47.5 - 48.5
47.5 - 48.5
52
Rotation speed, knives (rpm)
160
160
160
Working width (mm)
300-550
300-550
300-550
Steer
Non-adjustable
Non-adjustable
Adjustable
Gear forward
1
1
1
Gear reverse
0
1
1
Working depth (mm)
330
330
330

16
DE - Inhaltsübersicht
Inhaltsübersicht.....................................................................................................................16
Zu Ihrer Sicherheit ................................................................................................................16
Montage 530 / 532................................................................................................................17
Montage 572.........................................................................................................................18
Bekleidung............................................................................................................................18
Gebrauch..............................................................................................................................19
Bremssporn einstellen ..........................................................................................................20
Stützräder einstellen.............................................................................................................20
Reinigung der Motorhacke....................................................................................................20
Wartung des Getriebes.........................................................................................................21
Chassis.................................................................................................................................21
Motor.....................................................................................................................................21
Lagerung...............................................................................................................................21
Zubehör ................................................................................................................................22
Fehlersuche..........................................................................................................................23
Technische Daten.................................................................................................................23
Ersatzteile
Eine Teileliste und Explosionszeichnungen sind auf unserer Website
www.texas.dk zu finden
Wenn Sie die Teilenummern selbst ermitteln, erleichtert uns das den Service.
Für den Kauf von Ersatzteilen nehmen Sie bitte mit Ihrem Händler Kontakt auf.
Wir arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte;
Änderungen des Lieferumfangs in Form, Technik und Ausstattung müssen wir uns deshalb
vorbehalten. Bitte haben Sie Verständnis dafür, dass aus Angaben und Abbildungen dieses
Heftes keine Ansprüche abgeleitet werden können.
Wir wünschen Ihnen viel Erfolg mit Ihrer neuen Motorhacke. Wir sind davon überzeugt, dass
diese Maschine Ihre Erwartungen voll erfüllen wird. Um Ihre Maschine optimal einsetzen zu
können, sollten Sie diese Bedienungsanweisung sorgfältig durchlesen. Dadurch vermeiden
Sie unnötige Probleme. Beachten Sie besonders die Sicherheitshinweise, die mit diesem
Symbol gekennzeichnet sind,
Zu Ihrer Sicherheit
Bei der Arbeit mit der Motorhacke sind diese Sicherheitshinweise unbedingt zu befolgen.
Lesen Sie die gesamte Bedienungsanweisung aufmerksam durch und machen Sie sich mit
der Funktion von Gerät und Stellteilen vertraut. In einer Gefahrensituation müssen Sie
imstande sein, das Gerät sofort stillzusetzen und den Motor abzuschalten. Alle Hinweise zur
Handhabung und Wartung der Motorhacke dienen stets auch Ihrer persönlichen Sicherheit!
Der Hacker darf nicht für Arbeiten verwendet werden, die in dieser
Bedienungsanweisung nicht beschreiben sind.
Verwenden Sie ausschließlich originale Ausrüstung und Ersatzteile. Die
Verwendung nicht genehmigter Ersatzteile kann zu erhöhter Unfallgefährdung
