2. Sikkerhedsforeskrifter
Læs denne betjeningsvejledning grundigt, så du forstår og kan følge alle
sikkerhedsforeskrifter og betjeningsfunktioner fuldstændigt, før du går i gang
med at arbejde med maskinen.
Børn må ikke benytte maskinen.
Hvis du føler dig syg, træt, eller har indtaget alkohol eller medicin, må du ikke
arbejde med maskinen.
Brug altid øjen- og ørebeskyttelse og kraftigt fodtøj, når du bruger maskinen.
Undgå endvidere løsthængende tøj.
Sørg for at have godt fodfæste, når du bruger maskinen, så du har god kontrol
over maskinen.
Sørg for at eventuelle tilskuere er mindst 10 meter fra det sted, hvor du starter /
arbejder med maskinen.
Brug ikke maskinen i nærheden af sprængfarlige væsker, gasser eller støv.
Maskinen kan danne gnister, der kan antænde støv m.v.
Begynd aldrig på at anvende maskinen før arbejdsområdet er ryddet.
Alle reparationer, som ikke er beskrevet i denne betjeningsvejledning, må kun
udføres af specieluddannet personale på et autoriseret serviceværksted. Maski-
nen skal altid være slukket, når reparationer udføres.
Brug kun originale reservedele ved reparation.
Maskinen må kun lånes ud til personer, som er fortrolig med betjening af maski-
nen.
Betjeningsvejledningen skal under alle omstændigheder medfølge.
Bortskaffelse af elektriske produkter må ikke ske sammen med almindeligt
husholdningsaffald. Elektriske produkter skal medbringes til det lokale
genbrugscenter og bortskaffes på korrekt vis der.

4

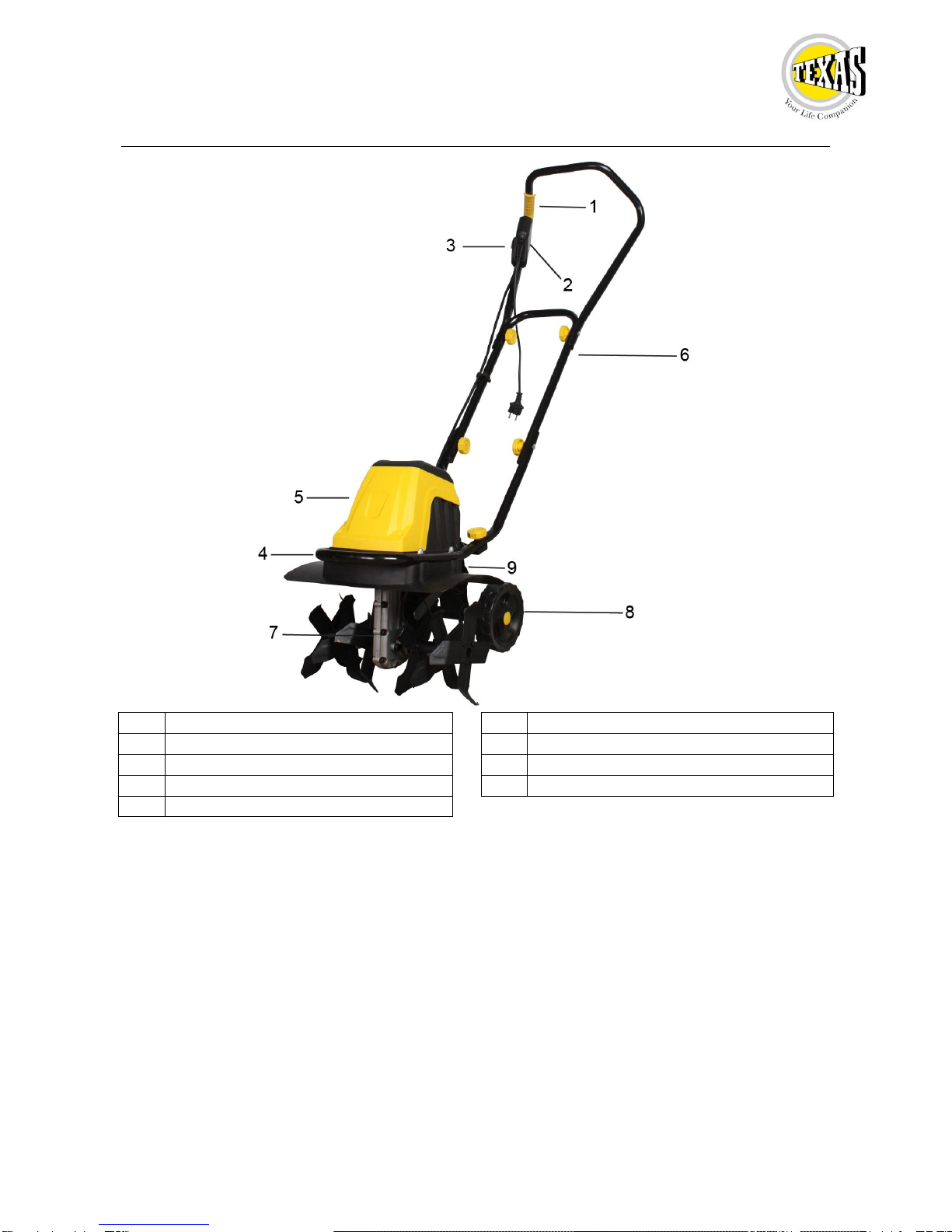

3. Identifikation
1.
Aktiveringsgreb
2.
Sikkerhedsknap
3.
El-kabel
4.
Bærehåndtag
5.
Motor
6.
Kabelholdere
7.
Skrue for fedtpåfyldning
8.
Støttehjul
9.
Justering for støttehjul

5
4. Opsamling af maskinen
Monter understyr, med med-
følgende bolte, som vist.
Monter kabelholder, som vist
Monter overstyr med hånd-
hjul og bolte, som vist.
Monter ledningsholder på
overstyret, som vist.
Monter støttehjul. Støttehjulene kan
justeres til det ønskede niveau ved
brug af bolten.
Husk at spænde godt til efter
justering.

6
5. Opstart af maskinen

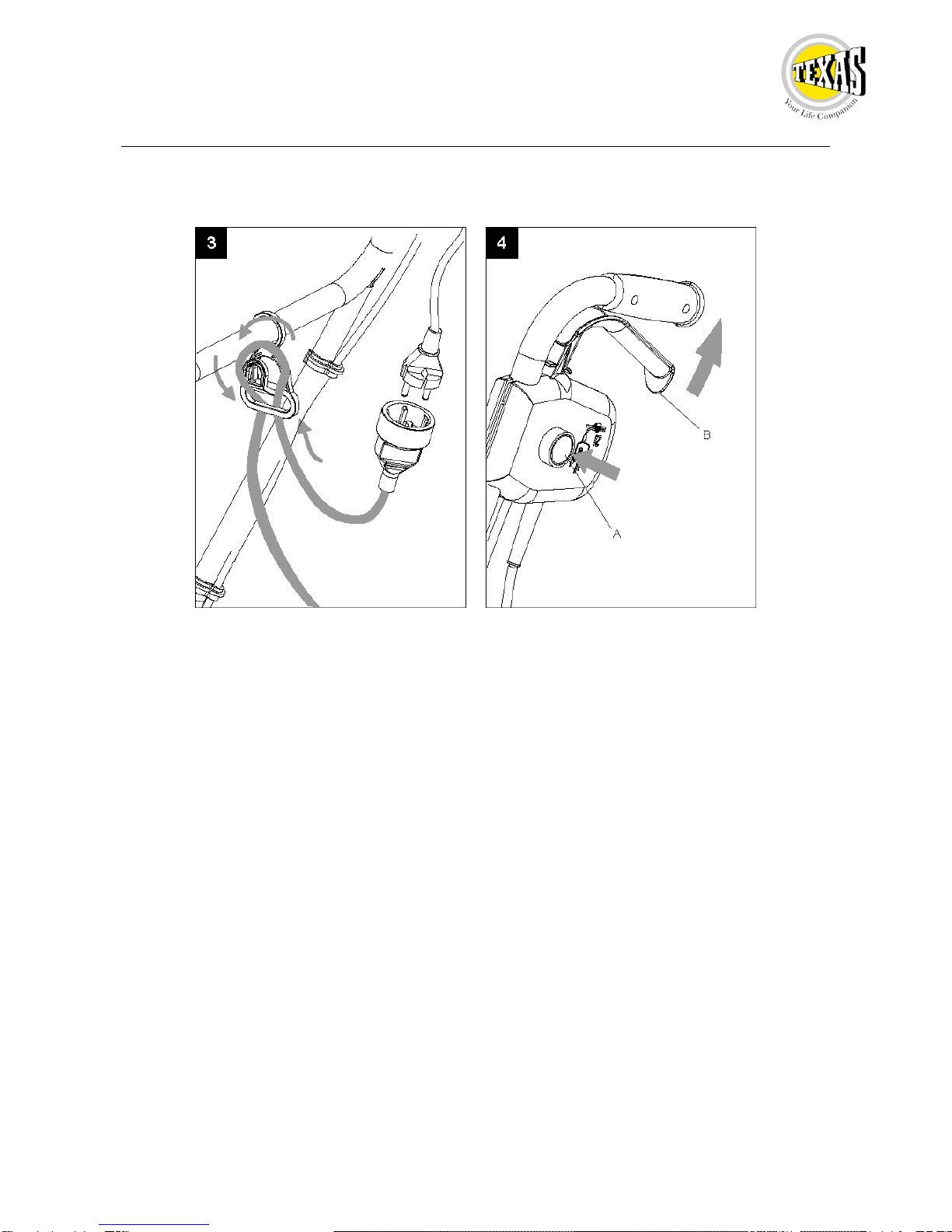

Tilslut strøm og sørg for at ledningen er placeret korrekt i ledningsholderen. (fig. 3)
Start maskinen ved først at trykke sikkerhedsknappen A ind og dernæst trække håndtaget
B ind mod styret. Når maskinen er startet kan knap A slippes.
Maskinen standses ved at slippe håndtag B.
Gode råd
Start først motoren når maskinen er på arbejdsområdet.
Hold altid godt fast i maskinen med begge hænder.
Kontroller, at forlængerkablet er bag dig, så du ikke skærer det over.
Knivene vil få maskinen til at køre fremad. Lad knivene langsomt sænke sig i jorden.
Husk at justere hjulbøjlen inden brug.
Når der skal fræses dybt - er den mest effektive måde først at lade knivene køre maskinen
en armlængde fremad. Træk så maskinen tilbage mod dig selv. Kør derefter frem igen.
Knivene skal altid køre med højeste hastighed. Sørg for, at de ikke overbelastes.
Hvis knivene graver sig ned, kan maskinen rokkes fra side til side samtidig med at du
holder mindre igen, hvorved den igen kommer fri.

7

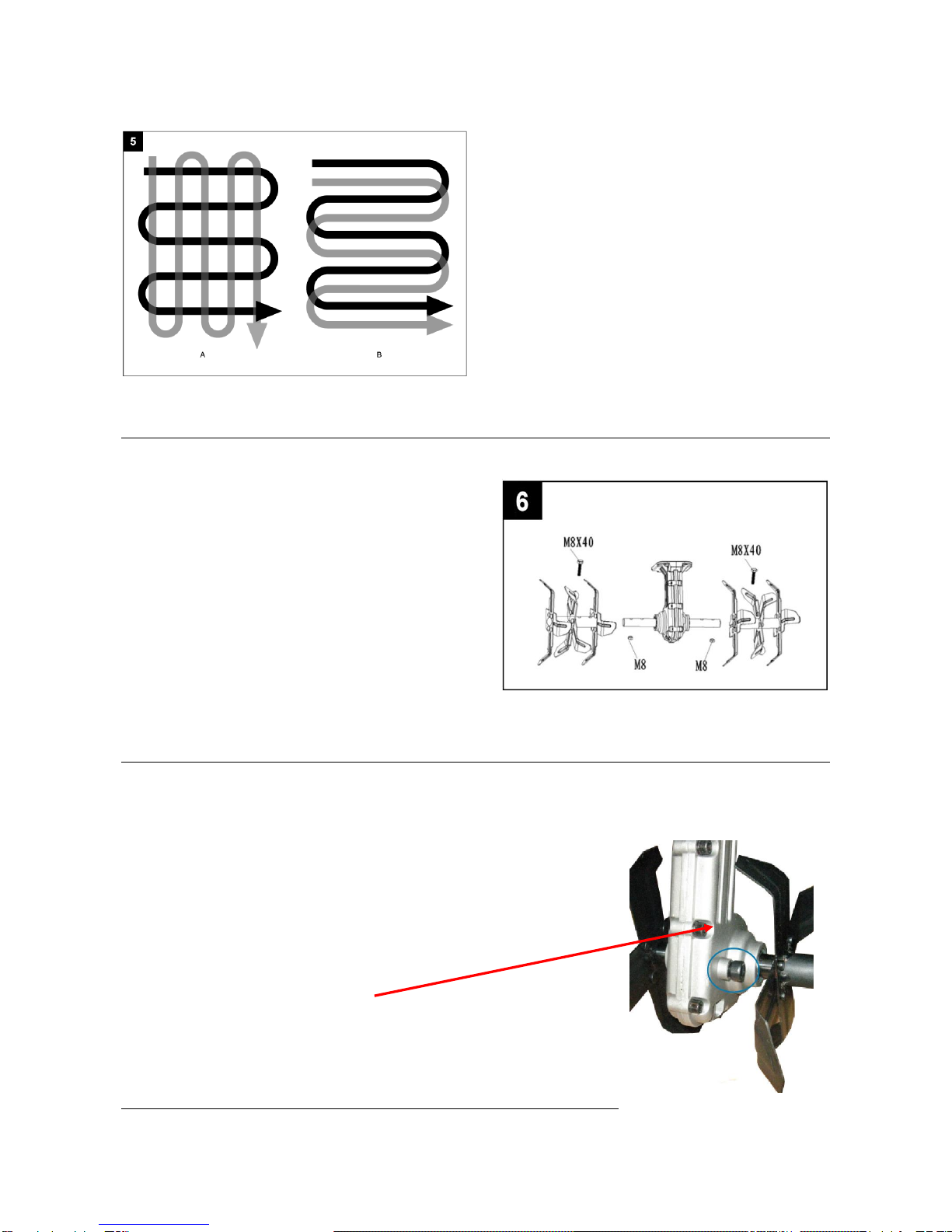

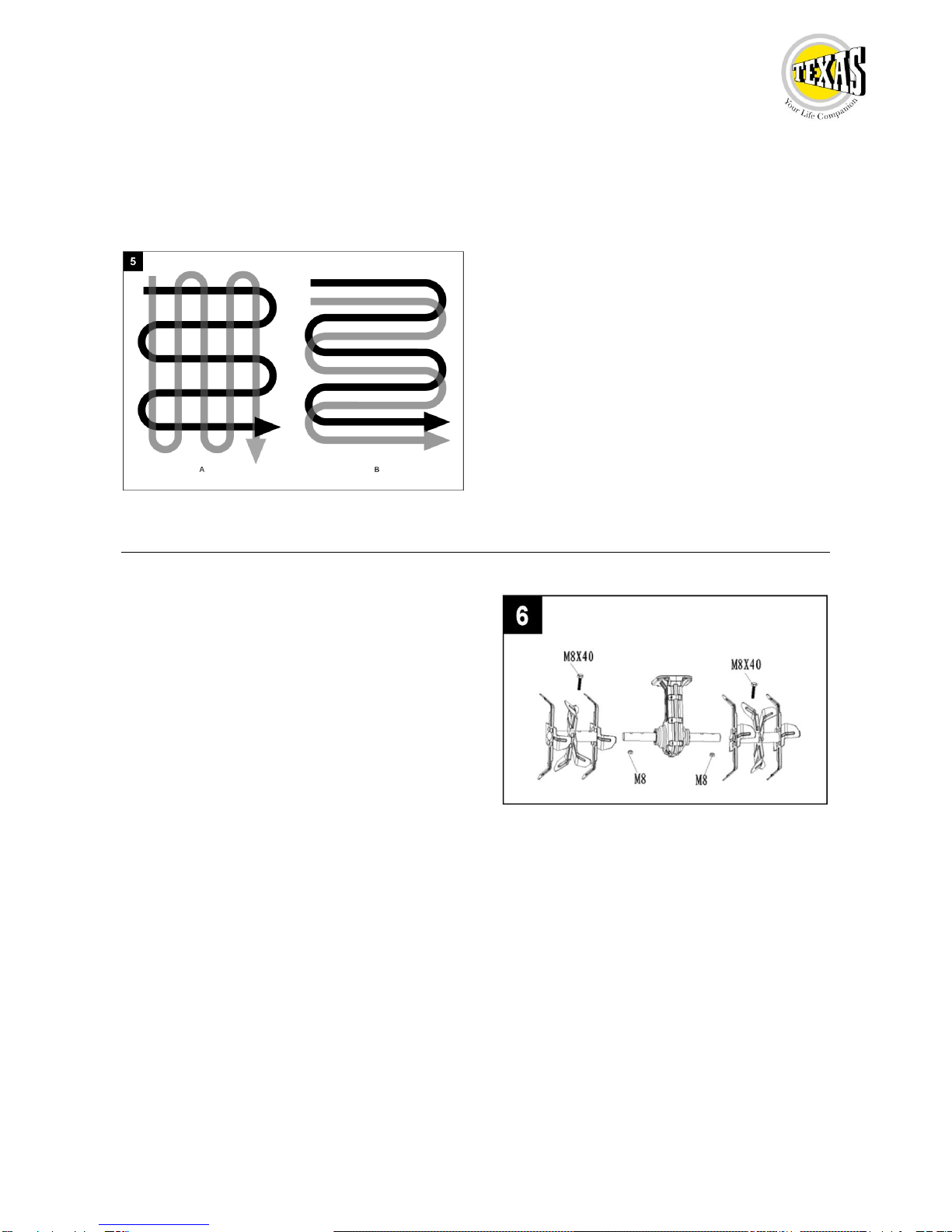

Brug et af de viste køremønstre, når du
skal forberede et område til såning.
6. Knive
Hvis knivene slides eller knækker, kan de
skiftes. Manglende vedligeholdelse af
knivene medfører dårlige resultater ved
fræsning eller overlastning af motoren.
Brug altid handsker, når du arbejder nær
ved knivene.
Knivene kan kun skiftes som hele
knivsæt. Ved skift af helt knivsæt, fjernes
først den yderste låsesplit, og de yderste
knive fjernes, derefter den inderste låse-
split og de inderste knive fjernes (fig. 6).
7. Smøring
Gearet er smurt fra fabrikkens side, så det er kun
nødvendigt jævnligt at kontrollere mængden.
Læg maskinen på dens venstre side. Rens
omkring påfyldningshullet for at undgå, at snavs kommer ind i
maskinen, når skruen fjernes.
Efterfyld ny fedt type Multifak EP-0 indtil det står lige under
kanten. Påmonter skruen igen.
Varenummer : 90306515
8. Vedligeholdelse og opbevaring

8
Efter hver brug bør maskinen renses fuldstændigt for græs og jord.
Hvis maskinen ikke skal benyttes i en længere periode skal alle metaldele indsmøres i fedt
for at undgå korrosion og rust.
Brug kun originale reservedele
9. Fejlfinding
Problem
Årsag
Løsning
Motoren starter ikke
Ingen strøm
Check strømforsyningen og kabler
Defekt sikkerhedsknap
Kontakt autoriseret værksted
Overophedningsbeskyttelsen
iværksat ?
a. Kør med mindre dybde
b. Fjern evt. blokeringer
c. Jorden er for hård. Ændre
arbejdsdybden og kør langsomt
frem og tilbage flere gange
Afvent genstart i 15 min
Unormal støj
Knive blokeret
Sluk maskinen og afvent totalt
stop. Fjern blokering.
Manglende smøring
Kontakt autoriseret forhandler
Løse bolte, møtrikker eller
sikkerhedsudstyr
Fastspænd. Kontakt autoriseret
værksted, hvis støjen fortsætter
Unormale vibrationer
Knivene ødelagte eller slidte
Udskift eller kontakt autoriseret
værksted
Arbejdsdybde for stor
Anvend korrekt arbejdsdybde
Dårlig udførelse af
fræsningen
Arbejdsdybden for lav
Anvend korrekt arbejdsdybde
Slidte knive
Udskift eller kontakt autoriseret
værksted
10. Specifikationer
Model
El-Tex 1400
Strømforsyning
230 Volt - 50 Hz
Strømforbrug
1400 Watt
Arbejdsbredde
38 cm
Max. arbejdsdybde
21 cm
Støjniveau
93 dB(A)
Fedt
Multifak EP-0 / 90306515
Vægt
12 kg
Omdrejninger
ca.280/min.
1. Table of Contents

9
2. Safety precautions.................................................................................................... 9
3. Identification.......................................................................................................... 10
4. Assembly ............................................................................................................... 11
5. Starting machine .................................................................................................... 12
6. Blade..................................................................................................................... 13
7. Lubrication............................................................................................................. 13
8. Maintenance and storage........................................................................................ 14
9. Troubleshooting ..................................................................................................... 14
10. Specifications ....................................................................................................... 14
CE declaration............................................................................................................ 34
2. Safety precautions
Read these user instructions carefully to familiarize yourself with all the safety
precautions and operating functions before starting to work with the machine.
Not for use by children.
Do not use the machine if you are tired or ill, or have taken medicines or alcohol.
Always wear ear- and eye protection and heavy-duty footwear when using the
machine. Avoid loose clothing.
Make sure you have a good footing when using the machine, to maintain control.
Keep any bystanders at least 10 meters from the place you start and will work
with the machine.
Do not use in the vicinity of explosive liquids, gases or dust. The machine can
cause sparks which can ignite dust etc.
Never start to use before the area has been cleared.
All repairs not described in this use manual can only be performed by a special-
ly-trained personnel at an authorized service workshop. Always ensure machine
is switched off when performing repairs.
Spare parts
Spare part drawings for the specific product can be found
on our website www.texas.dk
If you find the part numbers yourself, this will facilitate more rapid service.
For purchase of spare parts, please contact your dealer.
You will find a list of dealers on the Texas website.

10
Use original spare parts only.
The machine must only be loaned to persons who are familiar with its operation.
The user manual must always be provided with the machine.
Check with your local authorities for rules on disposal of mechanical implements. Electrical
products must always be handed in to a local recycling centre for correct disposal.

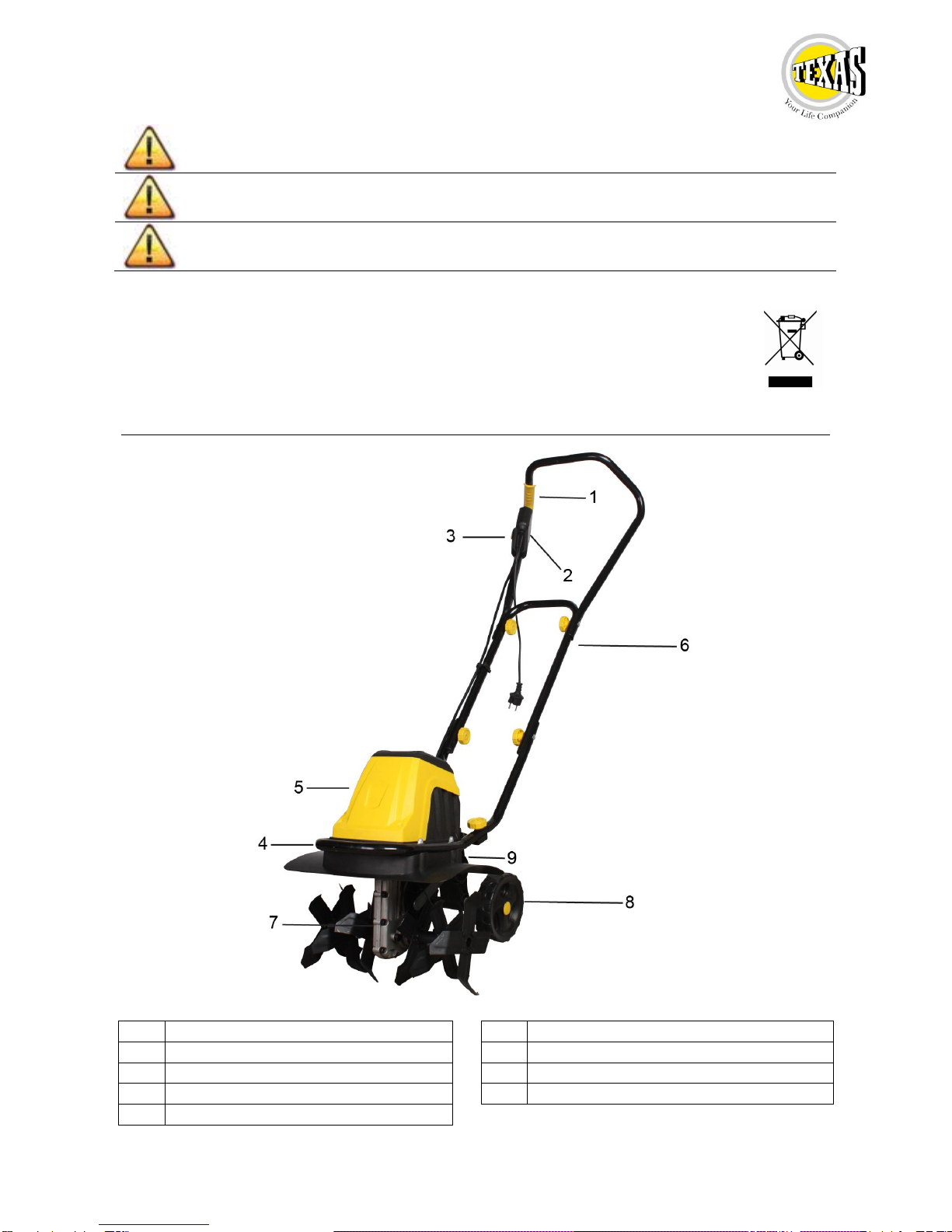

3. Identification
1.
Activation lever
2.
Safety button
3.
Power cable
4.
Carrying handle
5.
Motor
6.
Cable holders
7.
Grease filler cap
8.
Stabilizer wheels
9.
Stabilizer wheel adjustment
