BETJENINGSVEJLEDNING
TEXAS PRO TRAC 555 R
TEXAS Andreas Petersen A/S
Knullen 2 - 5260 Odense S
Tlf.: 63 95 55 55 Fax: [phone]
Internet adresse: www.texas.dk
E- mail adresse: [email protected]

BETJENI NGSVEJLEDNING
Texas Pro Trac 555 R
Tak for Deres valg af en Texas Pro Trac universaltraktor. Vi er sikre på at Deres nye
maskine lever helt op til Deres forventninger om sikkerhed og ydeevne.
Texas arbejder konstant på en forsat udvikling af maskiner og tilbehør; derfor forbeholder vi
os retten til at ændre maskinerne både i form, teknik og design.
SIKKERHEDSFORESKRIFTER
Før start af motoren skal denne betjeningsvejledning læses og forstås.
Personer under 18 år må ikke arbejde med maskinen.
Ved arbe jde med universaltraktoren bør sikkerhedsanvisningerne følges nøje. Gennemlæs
betjeningsvejledningen grundigt inden du starter din maskine. Vær sikker på at du
omgående kan stoppe maskinen og slukke motoren i tilfælde af uheld. Samtlige instruktioner
omkri ng sikkerhed og vedligeholdelse af fræseren tjener til din sikkerhed.
En Pro Trac må ikke bruges til andet arbejde end der er beskrevet i betjeningsvejledningen.
Brug kun tilbehør og originale reservedele anbefalet af Texas. Montering af ikke godkendte
d ele kan medføre forøget risiko for defekt og er derfor ikke tilladt. Ethvert ansvar fraskrives
ved ulykke eller anden skade som forårsages pga. montering af uoriginale dele.
Før maskinen tages i brug, bør forhandleren eller anden fagkyndig instruere bruge ren i
korrekt brug og vedligehold af maskinen.
Den der betjener maskinen er ansvarlig for andre personer i arbejdsområdet. Brug aldrig
maskinen når der er børn eller dyr i nærheden.
Maskinen må kun bruges af personer, som er fortrolig med betjeningen af maskinen.
Betjeningsvejledningen skal under alle omstændigheder altid følge maskinen.
Universaltraktoren må kun benyttes af personer, som er udhvilede, raske og i god form. Hvis
arbejdet er udmattende, bør der holdes jævnlige pauser. Efter indtagelse af a lkohol må der
ikke arbejdes med maskinen.
De, fra fabrikken, monterede styreenheder, som f.eks. koblingskablet fra håndtaget må ikke
fjernes.
ARBEJDE PÅ MASKINEN
Hvis sikkerhedsudstyret afmonteres må maskinen ikke benyttes før det er monteret igen.
Ved rengøring, vedligeholdelse og montering af nedenstående emner skal motoren være
afbrudt og tændrørshætten taget af tændrøret.
Montering af tilbehør
Vedligeholdelse af motor eller maskine
Justeringer og reparationer
Rengøring/fjernelse af tilstopninger
Ve d transport og oplagring af maskinen.

DAGLIG VEDLIGEHOLDELSE
Rengør dagligt motoren og gearkassen for græs, blade og olie, for at undgå brand.
Ved brug af haveslange til rengøring af maskinen må du aldrig spule direkte på motoren.
En skadet lyddæmper forårsager for meget støj og bør udskiftes.
Ved reparationer må der kun benyttes originale reservedele.
Motorens omdrejningstal er indstillet fra fabrikken. Den faste max. indstilling beskytter
motoren og må derfor ikke ændres.
Efterse maskinen for defe kte betjenings - og sikkerhedsmærker. Bør udskiftes hvis de er
defekte.
ADVARSELSMÆRKER
PAS PÅ ROTERENDE KNIVE
Arbejde med maskinen på stejle områder er farligt. Benyt kun maskinen på områder, hvor
den kan håndteres sikkert.
Ved arbejde med maskinen s kal der benyttes tætsiddende tøj, solide arbejdshandsker samt
sko/støvler med skridsikre såler.
OPSTART
Husk at tjekke motoren for olie før enhver opstart.
Hver gang maskinen benyttes skal fræseren efterses for evt. fejl og mangler.
Opmærksomheden hen ledes især på gasgrebet, koblingshåndtaget, afbryderknappen,
knivene samt for utætheder i brændstofsystemet.
Maskinen må kun startes på et plant underlag. Når maskinen starter skal brugeren stå fast
og have godt greb i maskinen.
PÅFYLDNING AF BRÆNDSTOF
Vær forsigtig når der påfyldes brændstof, da det er meget brandfarligt og indeholder giftige
gasarter og eksplosive stoffer.
Der må aldrig påfyldes brændstof når motoren er i gang eller er varm. Brug altid en tragt eller
en dunk med hældetud når der påf yldes brændstof.
Ryg aldrig og undgå åben ild under påfyldningen.
Hvis der under påfyldningen spildes brændstof, skal det straks renses op, og maskinen
startes i god afstand fra optankningsstedet.
Vær opmærksom på at der ikke spildes brændstof på arbejd støjet. Hvis dette skulle ske, skal
tøjet straks skiftes.
Påfyld aldrig brændstof i lukkede rum !

ARBEJDSBETINGELSER
Før maskinen tages i brug skal styret indstilles til den korrekte arbejdshøjde.
Vær forsigtig ved fræsning i hård og stenet jord. Hav a ltid begge hænder på styret, således
at arbejdet kan ske på en rolig og forsvarlig måde.
Hvis din Pro Trac anvendes som fræser bør jorden renses for store sten, metaldele eller
andre faste genstande, inden arbejdet påbegyndes. Pas på skjulte rødder og træ stubbe.
Betjen kun maskinen ved passende lysforhold. Arbejdet med maskinen skal foregå roligt og
velovervejet.
Tjek med jævne mellemrum bolte og møtrikker. Ved mærkbare rystelser bør maskinen straks
stoppes og fejlsøgningen begynde.
Af sikkerhedsmæssige hensyn skal motoren altid stoppes, når man forlader den.
TEKNISKE DATA
PRO TRAC 555 R
Motortype 5,0 HK Texas TG 160
Kobling Tør enkelt manuel kobling
Gearkasse 3 Gear frem og 2 gear tilbage.
Hjul 4.00 x 8.00.
Fræser 58 cm. Justerbar fra 37 cm.
Håndtag Justerbart i højden/side. Vendbart 180.
Bredde 57 cm. med fræser.
80 cm med kost.

FØR START AF MOTOR
BEMÆRK - MOTOREN ER LEVERET UDEN OLIE !!!
Før start af motor skal følgende tjekkes:
- Motoren skal stå i vandret stilling. Oliepåfyldnings skruen løsnes, og olien påfyldes.
- Olien. Er oliestanden under mærket på målepinden, påfyldes olie. Mål altid olieniveauet
ved at lægge oliepinden løst oven på påfyldningshullet.
- Brug 15W - 40 motorolie. Den er specielt fremstillet til brug på luftkølede moto rer. Hvis
denne olietype ikke kan fremskaffes, kan der bruges en mineralsk olie med en viskositet
på15W - 40.
- Brug kun olie af god kvalitet som SC, SD, SE, SF og SG.
- Alle bolte og møtrikker. Især dem der holder tilbehøret.
- At gearstang og PTO er i neutral.
- A t luftfiltret ikke er stoppet, tørfilter, og at der er olie på oliebadsfiltret.
- Oliehøjden i gearkassen
- Påfyld ny frisk, blyfri benzin, oktan 95
- Ved påfyldning af brændstof skal maskinen stå vandret. Gammel brændstof skal altid
udskiftes.
Se motorvejled ningen for øvrig vejledning.
START AF MOTOR
Afbryd maskinens PTO (4).
Se motorvejledning for start af motor.
START AF MASKINE
Udløs koblingen og placer gearstangen i det ønskede gear (5). Det kan være nødvendigt at
trykke eller slå let på gearstang en for at tilkoble. Vælg bak eller frem (6).
Slip koblingshåndtaget(1) langsomt og maskinen begynder at køre.
NB. Hvis kraftoverføringen er tilkoblet vil det automatisk slå fra, hvis maskinen sættes
i bakgear .
START AF TILBEHØR
Udløs koblingen(1) og t ilkobl kraftoverføringen(4). Hæv motoromdrejningerne(2) og slip
koblingshåndtaget(1) langsomt.
Når arbejdet er fuldført frakobles kraftoverføringen(4), hvorefter motoren stoppes, når
motorstoppet deaktiveres

FEJLFINDING
Motor vil ikke starte, - Benzin :- Stopkontakten er aktiveret
- Ingen benzin
- Benzinhanen er lukket
- Luftfiltret er stoppet
- Defekt tændrør
- Gammel benzin
Vil ikke tilkoble: - Juster koblingskablet.
LANGTIDS OPBEVARING
I tilfælde af, at din maskine skal opbevares i længere tid bør du følge følgende
fremgangsmåde for konservering.
Benzin - Tøm benzintanken og start motoren
Motoren vil gå i stå af sig selv.
- Kør motoren varm
- Tap motorolien af
- Påfyld straks ny motorolie
- Afmonter tændrøret og hæld en skefuld
motorolie ned i motoren. Derefter trækkes 2 - 3
gange i startsnoren.
- Monter tændrøret igen.
VEDLIGEHOLDELSE OG SMØRRING
Korrekt vedligeholdelse og smøring forlænger levetiden af din fræser, og bør derfor følges
nøje.
Motoren på din Pro Trac har en indkøringsperio de på 5 arbejdstimer. Efter 5 timer skal
motorolien skiftes, derefter er skifteintervallet på 50 timer eller mindst én gang om året. Tjek
oliestanden hver gang du skal bruge din maskine.
Tjek olien på gearkassen for hver 50 timer og skift mindst én gang o m året. Brug en 80/90
gearolie. Gearolien skal stå op til niveau skruen (2,2 liter).
Hvis der er tegn på lækage, fugtige udtræk o.lign., skal olien tjekkes øjeblikkeligt.
Gearet på fræserhalen bør ligeledes tjekkes for hver 50 timer og skiftes én gang om året.
Brug samme olie som på gearkassen (fig. 15, nr. 1)

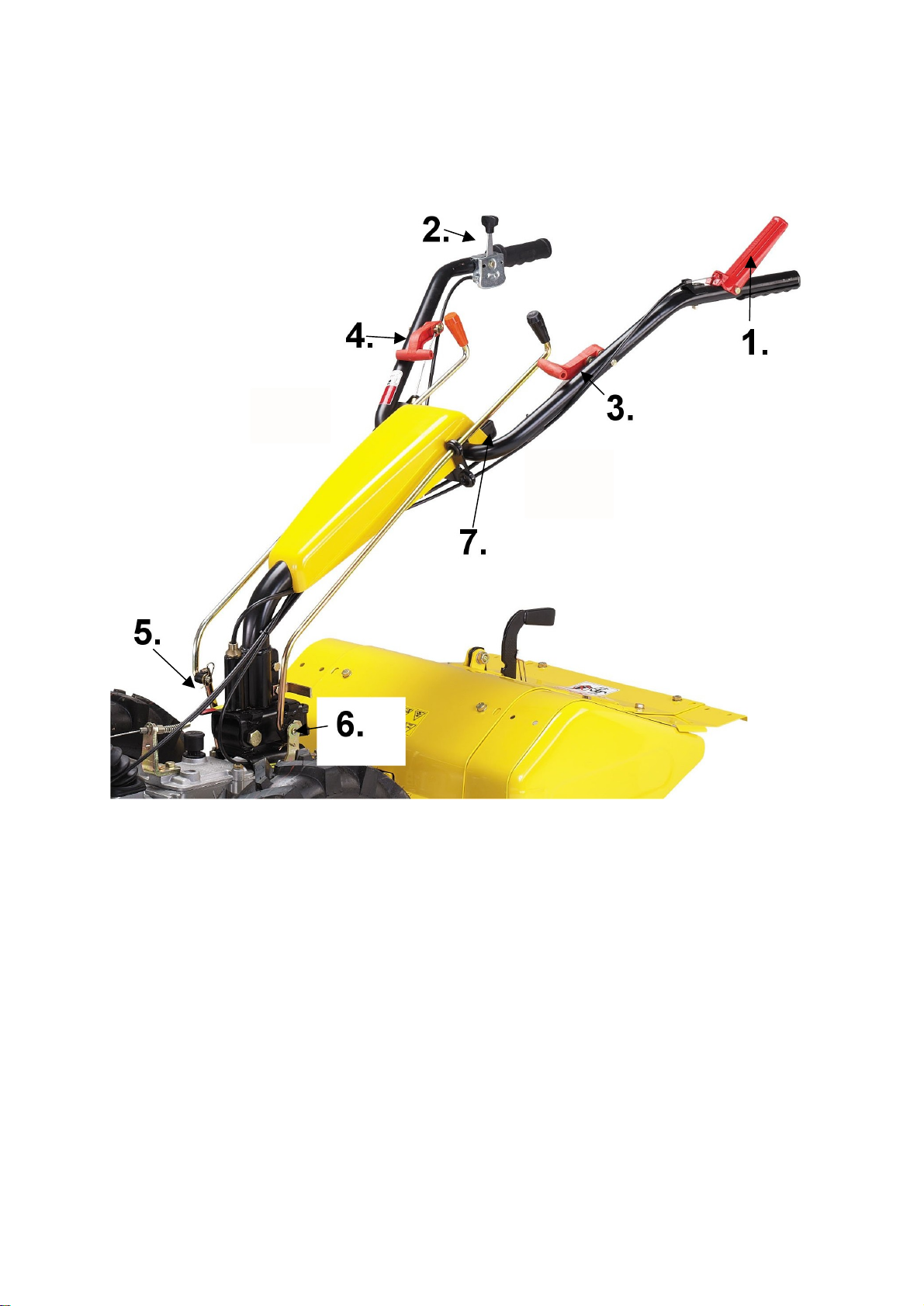

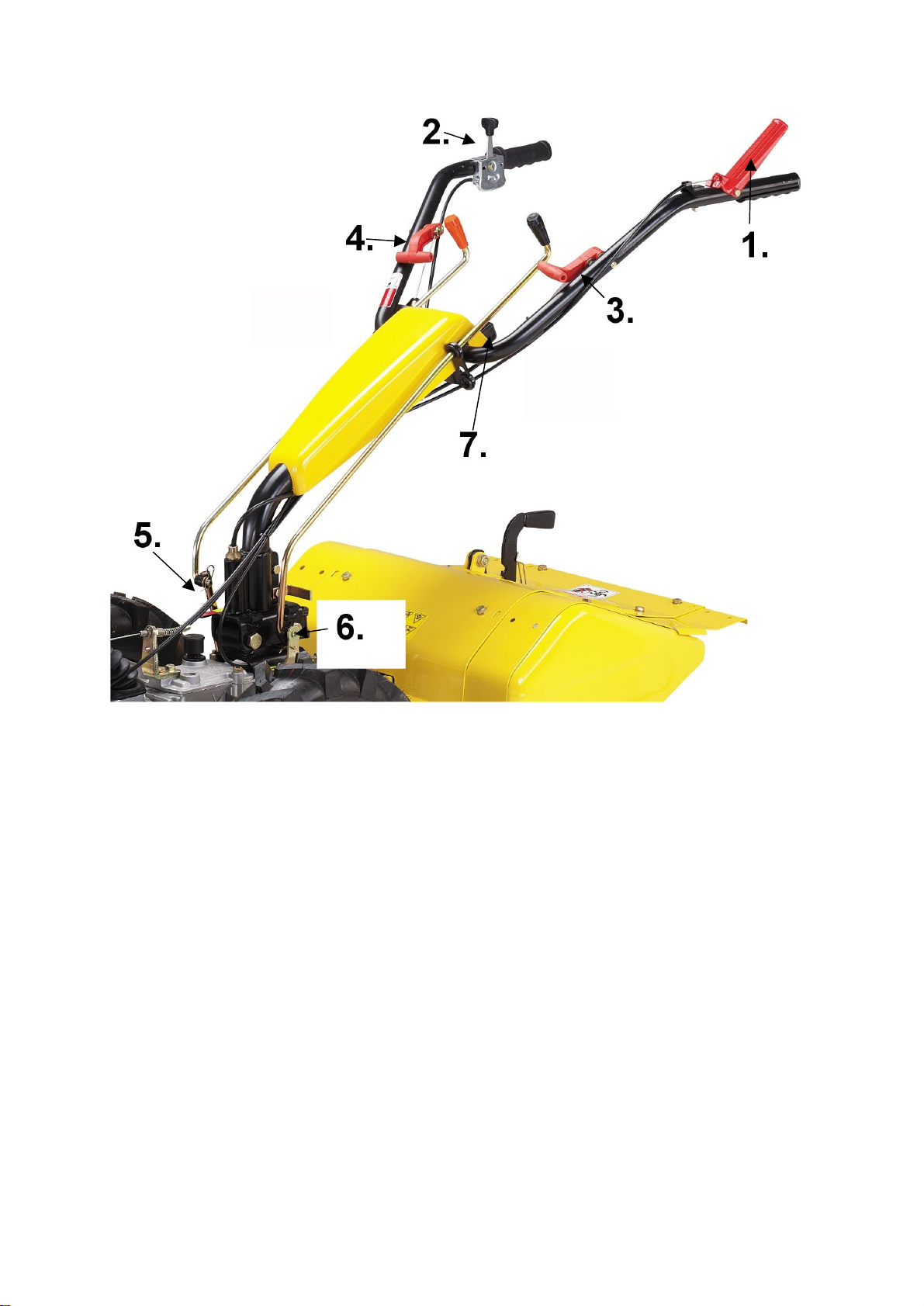

BETJENINGSANORDNINGER
1. Kobling
2. Gas
3. Vendbart styr
4. PTO tilkobling
5. Gear
6. Frem / tilbage
7. Justerbart styr

VINTEROPBEVARING
- Såfremt maskinen ikke skal anvendes over en længere periode bør følgende reg ler for
langtidsopbevaring følges.
- Rengør alle ydre dele på universaltraktoren. Eventuelle skader bør repareres inden
oplagring.
- Alle bevægelige dele smøres med en olie med god indtrængningsevne, for at undgå
rustdannelser.
- Tøm kaburator og brændstofsyste m for brændstof, ved at lade motoren køre tør.
- Afmonter tændrøret og hæld 50 ml olie ned i åbningen. Træk langsomt i startsnoren,
indtil der mærkes modstand. Derved forhindres rustdannelse i cylinderen.
- Skift olie på motor og gear.
- Afdæk maskinen og place r den i et tørt og rent lokale.
TILBEHØR
Den efterhængte fræser bruges til at forbehandle jorden for at klargøre den til så arbejdet.
Fræseren er forsynet med et jordspyd der bestemmer jordsøgningen. Når jordspydet er helt
oppe er der maksimal jordsøgni ng, og der arbejdes med maksimal fræserdybde.
Arbejdsdybden kan justeres ved at løfte/sænke knivene i forhold til fræserkassen. På toppen
af fræserkassen, hvor fræserknivene er ophængt, er det muligt at ændre dybdegangen ved,
at flytte den bolt der holde r knivene. Der er tre huller foroven og tre huller forneden, hvor det
er muligt at ændre højden på knivene i forhold til fræserkassen.
Maksimal fræserdybde er ca. 20 cm.
Pro Trac 555 R kan monteres med svingbar kost på 80 cm.
TRANSPORTHJUL
Den eft erhængte fræser kan monteres med et transporthjul, som er en god ting, hvis
maskinen skal transporteres over længere afstande.
MONTERING AF TILBEHØR
Det er utroligt vigtigt at monteringen af tilbehøret foregår på en korrekt forsvarlig måde.
1 Skub tilbehø ret helt hen til udtaget
2 Skub tilbehøret lige på de to bolte
3 Påmonter møtrikkerne og spænd skiftevis
4 Tjek og efterspænd ofte.
Ved brug af kvik kobling mellem tilbehør og maskine, er det ligeså meget vigtigt
at tilbehøret monteres lige på maskinen.
Et skæ vt monteret tilbehør vil kunne ødelægge både boltene og kraftoverføringsbøsningen.

ILLUSTRATIONER

2003 / 1
USER MANUAL
TEXAS PRO TRAC 555 R
TEXAS Andreas Petersen A/S
Knullen 2 DK - 5260 Odense S
Tlf.: + 45 63 95 55 55 Fax: [phone]
Internet adresse: www.texas.dk
E- mail adresse: [email protected]

USER MANUAL
Texas Pro Trac 555 R
Thank you for choosing a Texas cultivator. We are assure that the cultivator will meet your
expectations of safety and performance.
Texas works constantly on continued development of machines and accessories and
theref ore we reserve the right to change the machines in shape, technique and design.
SAFETY INSTRUCTIONS
Before starting the engine this user manual shall be read and understood.
Persons under the age of 18 must not work with the machine.
When using the c ultivator the safety regulations must be closely followed. Read the user
manual thoroughly beforeyou start your machine. Make sure that you are able to turn off the
machine and engine in cas of accident. All instructions concerning safety and maintenance
o f the cultivator serve for your safety.
A Pro Trac must not be used for any other work than described in the user manual.
Only use accessories and original spare parts recommended by Texas. Assembly of non -
approved parts can cause increased risk of def ect. Texas is not responsible for any damage
caused because of use of unoriginal parts.
Before using the machine, the dealer should instruct the user in correct use and
maintenance of the machine.
The one who operates the machine is responsible for othe r persons in the working area.
Never sue the machine when children or animals are near by.
The machine must only be used by persons who are confident with the machine.
The machine must only be used by persons, who are not tired and in good shape. You mus t
not use the machine under influence of alcohol, drugs or medicine.
The controlling units which was mounted from the side of the fabric, like the clutch cable,
must not be removed
WORK WITH THE MACHINE
If the safety equipment is dismounted the machine must not be used again before it is
remounted. When cleaning, maintaining and mounting of below - mentioned subjects the
engine must be turned off and the sparking plug cover dismounted from the sparking plug.
Maintenance of engine or machine
Adjustments and repairs.
Cleaning/removal of block ups.
By transport and storage of the machine.

DAILY MAINTENANCE
On a daily basis clean the engine and transmissin box for grass, leaves and oil in order to
avoid fire.
When using a hose to clean the machine, you must never wash directly on the machine.
A damaged silencer causes too much noise and must be replaced.
By repairs you must only use original spare parts..
The number of revolutions of the engine has been determined from the fabric. The
permanent max. adjustment protects the engine and must not be changed.
Inspect the machine for defect operation and safety labels. Should be replaced if defect.
WARNING LABELS
CAUTION ROTATING KNIVES
Using the machine on steep areas is dangerous. Only use the mac hine in areas where it can
be manoeuvred safely.
When working with the machine use tight clothing, solid gloves and shoes/boots with non -
skid soles.
STARTING
Inspect the engine for oil before every starting.
Inspect the machine for faults and wants e very time it is used. Draw attention to the throttle
control, clutch handle, switch, rotors and leakages in the fuel system.
You must only start the machine on an even surface. When the machine starts the user must
have a firm gripping in the machine.
FILLING WITH FUEL
Be careful when filling with fuel as it is very flammable and contains poisonous gas arts and
explosive material.
Never fill with fuel when the engine is running or is warm. Use a funnel or a container with a
nozzle when filling with f uel.
Never smoke and avoid open fire during the filling.
If any fuel is spilled, clean this immediately and the machine is started at a distance from the
filling area.
Draw attention to not spilling fuel on your work clothing. If this happens you have to redress.
Never fill with fuel in a closed room !

WORKING CONDITIONS
Before the machine is being used the handle must be adjusted to the correct working height.
Be careful when cultivation hard and stony ground. Always keep both your hands on the
handlebar so that you can work in a calm and safe way.
The ground must always be cleaned from large stones, metal parts or other firm objects
before the work is started. Watch out for hidden roots and logs.
Only operate the machine at appropriate lighti ng conditions. Work with machine in a calm
and well - considered way.
Inspect bolts and nuts regularly. At noticeable vibrations the machine shall be stopped and
inspected for any faults.
For safety reasons the engine shall always be stopped when you leave it.
TECHNICAL DATA
PRO TRAC 555 R
Engine 5,0 HP Texas TG 500
Clutch Dry single manual clutch
Transmission box 3 Gear forward and 2 reverse.
Wheel 4.00 x 8.00.
Tiller 58 cm. Adjustable from 37 cm.
Handle Adjustable in height/side. Turnable 18 0º.
Width 57 cm. with tiller.
80 cm with broom.

BEFORE STARTING THE ENGINE
NOTE ENGINE IS DELIVERED WITHOUT OIL!!!
Before start of engine the following shall be checked:
- The engine shall be placed in a horizontal position. Loosed the oil filling screw and fill
with oil.
- Oil. If the oil level is below the mark on the oil stick, fill with oil. Always measure the oil
level by putting the oil stick on top of the filling hole.
Use 15W - 40 engine oil. It has been specially manufactured for air - cooled e ngines. If this
oil type cannot be procured, a mineral oil with a viscosity of 15W - 40 can be used.
- Use only oil of good quality as SC, SD, SE, SF and SG.
- Inspect all bolts and nuts, especially the ones fastening the accessories.
- Inspect that the PTO (power take off) is in neutral
- Inspect that the air filter is not blocked (dry filter) and that oil has been applied to the oil
bath filter.
- Check oil height in the transmission box
- Fill with new gasoline leadless gasoline octane 95
- When filling with fuel th e machine must be placed in a horizontal position. Old fuel shall
always be replaced.
See engine manual for further details.
START OF ENGINE
Disconnect the PTO of the machine (4).
See engine manual for start of engine.
START OF MACHINE
Apply the cl utch and choose the requested gear (5). It may be necessary to press or tap the
gear lever in order to connect. Choose reverse or forward (6).
Release the clutch handle(1) slowly and the machine starts running.
NB. If the power take off is connected it will automatically disconnect when the
machine is in reverse.
START OF ACCESSORY
Apply the clutch (1) and connect the power take off (4). Increase the engine revolutions (2)
and release the clutch cable slowly (1).
When your work has been completed di sconnect the power take off (4), whereafter the
engine stops when the engine stop is deactivated.

TROUBLE SHOOTING
The engine will not start, - Gasoline :- The stop switch is activated
- No fuel
- The petrol cock is turned off
- The air filter is b locked
- Defect sparking plug
- Old gasoline
Cannot throw into gear: - Adjust the clutch cable.
LONG TIME STORAGE
In case that your machine is being stored for a longer period of time, you must follow the
following procedure.
Gasoline - Empty the fuel tank and start the engine
The engine will stop by itself
- Run the engine warm
- Drain for engine oil
- Fill immediately with new engine oil
- Dismount sparking plug and pour a spoonful of
engine oil into the engine. Thereafter pull the
starting cor d 2 - 3 times
- Remount the sparking plug.
MAINTENANCE AND LUBRICATION
Correct maintenance and lubrication prolongs the life of your cultivator and should therefore
be followed closely.
The engine of your Pro Trac has a running - in period of 5 working hours . After 5 hours the
engine oil should be replaced and thereafter the shifting interval is every 50 hours or once a
year. Check the oil lever every time before you start your machine.
Check the oil on the transmission box every 50 hours and replace after 3 00 working hours
Use a 80/90 transmission oil. The transmission oil shall be fill to the screw (2,2 litre)
If there are any signs of leakage, moist extracts ets, the oil shall be checked immediately.
The transmission oil on the rotary tiller shall als o be checked every 50 hours and replaced
after 300 working hours. Use the same oil as on the transmission box.
OPERATION FEATURES
8. Clutch
9. Gas
10. Turnable handlebar
11. PTO connection
12. Transmission
13. Forward / reverse
14. Adjustable handlebar

WINTER STORAGE
- If the m achine is not to be used for a longer period of time the following prescription shall
be followed.
- Clean all external parts on the machine. Any damages should be repaired before
storage.
- All moving parts shall be lubricated with oil with good penetratin g abilities in order to
avoid corrosion.
- Empty the carburettor and fuel system of fuel by letting the engine run dry.
- Dismount the sparking plug and pour 50 ml of oil into the opening. Draw the starting cord
until you feel resistance. Thereby you avoid cor rosion in the cylinder.
- Change oil on engine and transmission.
- Cover the machine and place it in a dry and clean room.
TILLER
The rotary tiller is used to prepare the ground for the seeding work. The tiller is equipped
with an earth auger which determ ines the working depth.
The working depth can be adjusted by lifting/lowering the knives in comparison the tiller box.
On the top of the tiller box, where the tiller knives hang, it is possible to change the depth by
moving the bolt that fastens the knive s. You see three holes in the top and three holes below
where it is possible to adjust the height of the knives in comparison to the tiller box.
Max cultivating depth is app. 20 cm. .
Pro Trac 555 R can be mounted with a side adjustable broom of 8 0 cm.
TRANSPORT WHEEL
The rotary tiller can be mounted with a transport wheel, which is a good thing, when the
machine is to be transported longer distances.
MOUNTING OF ACCESSORY
It is very important you mount the accessory correctly.
5 Place the acc essory so that it meets the power take off
6 Push the accessory evenly on the two bolts
7 Mount the bolts and fasten
8 Inspect and fasten on a regular basis.
When using quick clutch between accessory and machine it is equally very important that the
accessory is mounted evenly on the machine.
An uneven mounting will destroy both bolts and the bushing of the power take off.

ILLUSTRATIONS
