Texas El-Tex 1000 User manual

El-Tex 1000
DK Brugsanvisning
GB User Manual
DE Bedienungsanleitung
Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark version 18.1
Tel. [phone] - www.texas.dk - [email protected]

2
Advarselssymboler / Warning symbols / Warnsymbole
Warning symbols
Læs betjeningsvejledningen
før brug af maskinen
Read the user manual be-
fore start using the ma-
chine.
Bitte lesen Sie das Benut-
zerhandbuch, bevor Sie den
Maschinen in Betrieb neh-
men.
Brug høreværn
Use ear protection and
Gehörschutz und
Brug Øjenbeskyttelse
Use eye protection
Schutzbrille verwenden
Vær agtpågivende ved
dette symbol
Pay attention to this symbol
Seid vor diesem Symbol
vorsichtig
Udsæt ikke maskinen for
regn og fugtighed
Do not expose the machine
to rain or moisture
Das Werkzeug darf weder
Regen noch anderen
feuchten Bedingungen
ausgesetzt werden.
Fare for at skære sig på ro-
terende klinger
Warning risk of getting cut
on rotation blades
Gefahr, auf rotierende Klin-
gen zu schneiden
Pas på! Objekter kan for-
lade produktet med høj ha-
stighed
Be careful: Object can be
thrown away with high
speed.
Warnung:
Gegenstände können her-
umgeschleudert werden
Pas på fødderne!
Lad dem ikke komme tæt
på de roterende knive
Be careful about your feet.
Do not let them come close
to the rotating blades.
Sei vorsichtig mit deinen
Füßen. Lassen Sie sie nicht
in die Nähe die rotierenden
Messer kommen
Træk altid strømstikket ud
under opbevaring
Always unplug the power
cord during storage
Ziehen Sie immer das Netz-
kabel während Lagerung ab
Pas på hænderne!
Lad dem ikke komme tæt
på de roterende knive
Be careful about your
hands. Do not let them
come close to the rotating
blades.
Sei vorsichtig mit deinen
Händen. Lassen Sie sie
nicht in die Nähe die rotie-
renden Messer kommen
Hold tilskuere 5 m væk fra
bordet
Keep bystanders 5 m away
from auger
Halten Sie Zuschauer 5 m
entfernt von der Schnecke
Einheit
Træk altid stikket ud ved
vedligeholdelse
Always unplug the power
cord during maintenance
Ziehen Sie immer das Netz-
kabel während der Wartung
Warnsymbole

3
1. Indholdsfortegnelse - "Original brugsanvisning"
Advarselssymboler ..............................................................................................................2
1. Indholdsfortegnelse - "Original brugsanvisning" ..............................................................3
2. Sikkerhedsforskrifter........................................................................................................4
3. Identifikation - El-Tex 1000..............................................................................................5
4. Opsamling - El-Tex 1000.................................................................................................6
5. Opstart af maskinen.........................................................................................................7
6. Knive................................................................................................................................8
7. Smøring...........................................................................................................................8
8. Vedligeholdelse og opbevaring........................................................................................8
9. Fejlfinding ........................................................................................................................9
10. Specifikationer...............................................................................................................9
CE Overensstemmelseserklæring .....................................................................................24
Reservedele
Reservedelstegning over alle Texas’ produkter findes på vores hjemmeside
www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.
Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste
forhandler. Du finder forhandlerliste på www.texas.dk

4
2. Sikkerhedsforskrifter
Læs denne brugsanvisning grundigt, så du forstår og kan følge alle
sikkerhedsforskrifter og betjeningsfunktioner fuldstændigt, før du går i gang
med at arbejde med maskinen.
Børn må ikke benytte maskinen.
Hvis du føler dig syg, træt, eller har indtaget alkohol eller medicin, må du ikke
arbejde med maskinen.
Brug altid øjen- og ørebeskyttelse og kraftigt fodtøj, når du bruger maskinen.
Undgå endvidere løsthængende tøj.
Sørg for at have godt fodfæste, når du bruger maskinen, så du har god kontrol
over maskinen.
Sørg for at eventuelle tilskuere er mindst 10 meter fra det sted, hvor du starter
/
arbejder med maskinen.
Brug ikke maskinen i nærheden af sprængfarlige væsker, gasser eller støv.
Maskinen kan danne gnister, der kan antænde støv m.v.
Begynd aldrig på at anvende maskinen før arbejdsområdet er ryddet.
Alle reparationer, som ikke er beskrevet i denne brugsanvisning, må kun
udføres af specieluddannet personale på et autoriseret serviceværksted. Ma-
skinen skal altid være slukket, når reparationer udføres.
Brug kun originale reservedele ved reparation.
Maskinen må kun lånes ud til personer, som er fortrolig med betjening af ma-
skinen.
Brugsanvisningen skal under alle omstændigheder medfølge.
De advarsler, forholdsregler og instruktioner, der er beskrevet i denne brugs-
anvisning, kan ikke dække alle de forhold eller situationer, der kan opstå. Bru-
geren må derfor anvende sin sunde fornuft og udvise forsigtighed ved anven-
delse af dette produkt.
Bortskaffelse af elektriske produkter må ikke ske sammen med almindeligt
husholdningsaffald. Elektriske produkter skal medbringes til det lokale
genbrugscenter og bortskaffes på korrekt vis der.

5

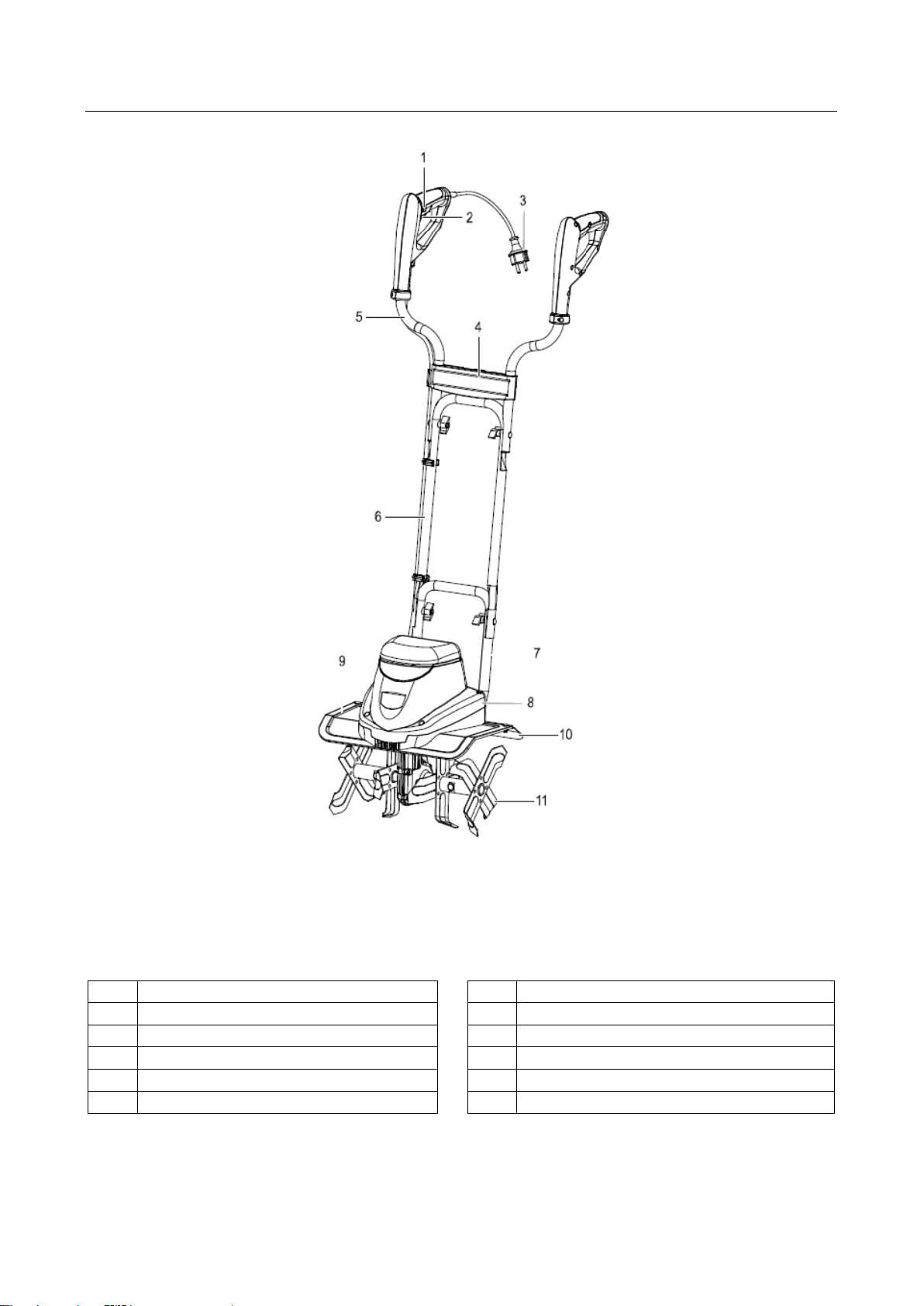

3. Identifikation - El-Tex 1000
1.
Tænd/Sluk kontakt
2.
Sikkerhedskontakt
3.
El Stik
4.
Panel/Kabelholder
5.
Øvre styr
6.
Løfte stykke
7.
Nedre Styr
8.
Motor Hus
9.
Motor
10.
Knivskærm
11.
Knivblad

6

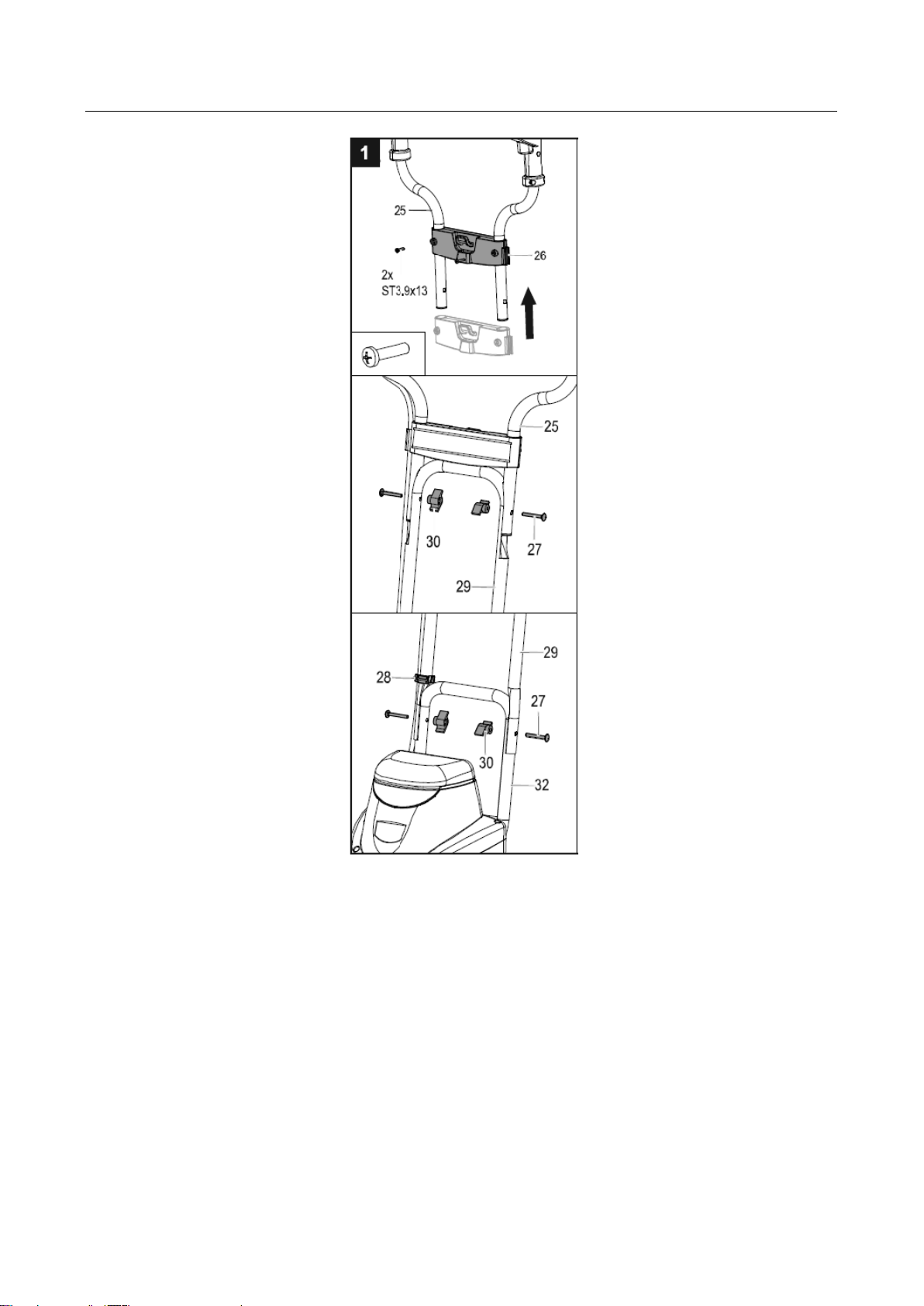

4. Opsamling - El-Tex 1000
Monter panelet med kabelholder (fig. 1) med skruer.
Saml resten af styret med de medfølgende bolte og vingemøtrikker.

7

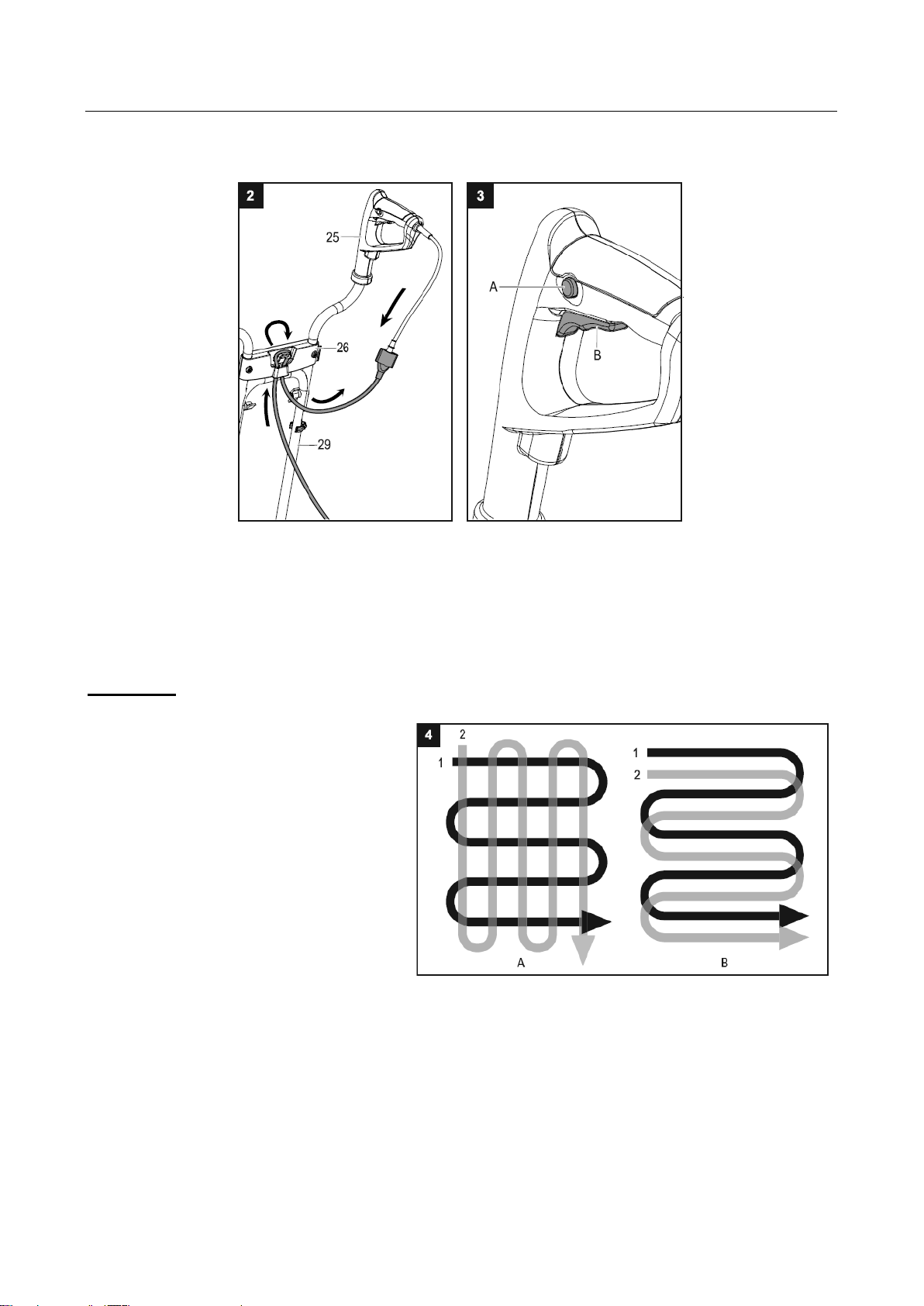

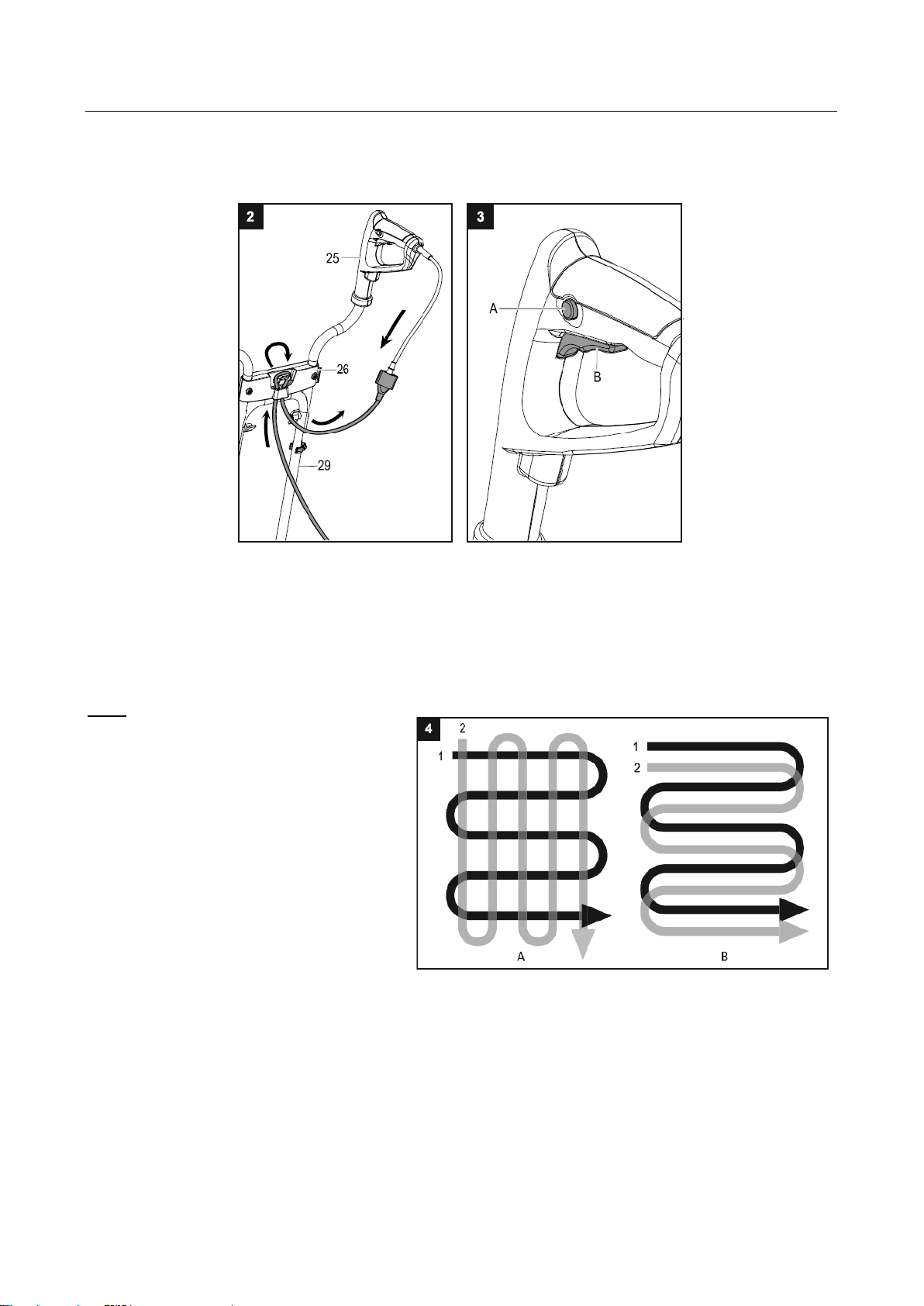

5. Opstart af maskinen
Tilslut strøm og sørg for at ledningen er placeret korrekt i kabelholderen (fig. 2)
Start maskinen ved først at trykke sikkerhedsknappen A ind og dernæst trykke håndtaget
B ind mod styret. Når maskinen er startet kan knap A slippes (fig. 3)
Maskinen standses ved at slippe håndtag B.
Gode råd:
Start først motoren når maskinen er
på arbejdsområdet.
Hold altid godt fast i maskinen med
begge hænder.
Knivene vil få maskinen til at køre
fremad. Lad knivene langsomt
sænke sig i jorden.
Når der skal fræses dybt - er den
mest effektive måde først at lade kni-
vene køre maskinen en armlængde
fremad. Træk så maskinen tilbage
mod dig selv. Kør derefter frem igen.
Knivene skal altid køre med højeste hastighed. Sørg for, at de ikke overbelastes.
Brug et af de viste køremønstre, når du skal forberede et område til såning (fig. 4)

8

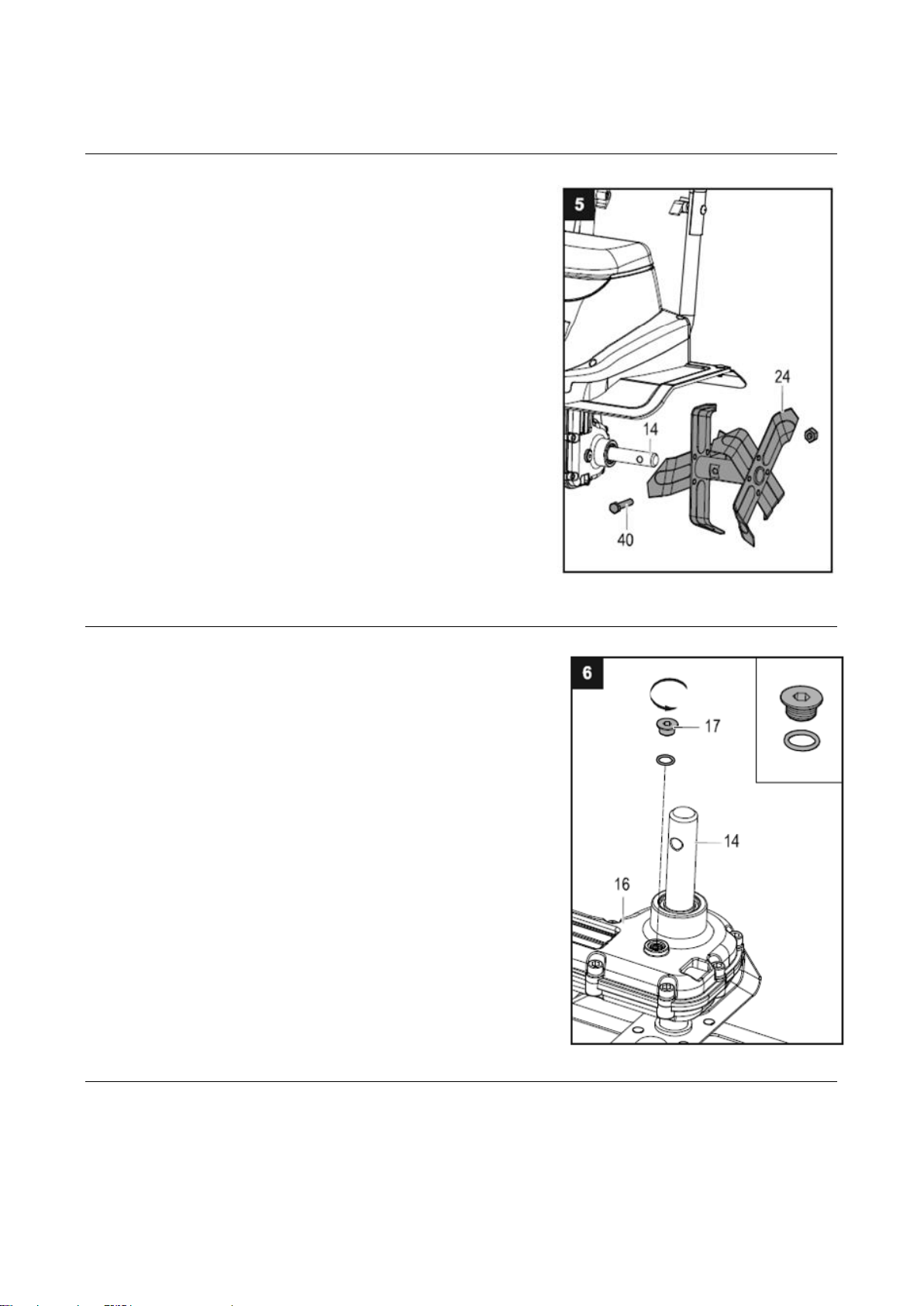

6. Knive
Hvis knivene slides eller knækker, kan de skiftes.
Se fig. 5. Manglende vedligeholdelse af knivene
medfører dårlige resultater ved fræsning eller over-
belastning af motoren. Brug altid handsker, når du
arbejder nær ved knivene.
Knivene kan kun skiftes som hele knivsæt. Ved skift
af helt knivsæt, fjernes først den yderste låsesplit, og
de yderste knive fjernes, derefter den inderste låse-
split og de inderste knive fjernes (fig. 5).
7. Smøring
Vigtigt: Kontroller og efterfyld med fedt for hver 20
driftstimer.
Gør følgende:
Læg maskinen på dens højre side. Afmonter kni-
vene. Rens omkring påfyldningshullet for at undgå, at
snavs kommer ind i maskinen, når skruen (17) fjer-
nes. (fig. 6)
Efterfyld med ny fedt af typen Multifak indtil det står
lige under kanten. Påmonter skruen (17) igen. Vare-
nummer: 90306500
8. Vedligeholdelse og opbevaring
Efter hver brug bør maskinen renses fuldstændigt for græs og jord.
Hvis maskinen ikke skal benyttes i en længere periode skal alle metaldele indsmøres i fedt
for at undgå korrosion og rust. Opbevar produktet tørt og frostfrit.
Brug kun originale reservedele

9
9. Fejlfinding
Problem
Årsag
Løsning
Motoren starter ikke
Ingen strøm
Check strømforsyningen og kab-
ler
Defekt sikkerhedsknap
Kontakt autoriseret værksted
Overophedningsbeskyttel-
sen iværksat
a. Kør med mindre dybde
b. Fjern evt. blokeringer
c. Jorden er for hård. Ændre
arbejdsdybden og kør langsomt
frem og tilbage flere gange
Afvent genstart i 15 min
Unormal støj
Knive blokeret
Sluk maskinen og afvent totalt
stop. Fjern blokering.
Manglende smøring
Kontakt autoriseret forhandler
Løse bolte, møtrikker eller
sikkerhedsudstyr
Fastspænd. Kontakt autoriseret
værksted, hvis støjen fortsætter
Unormale vibrationer
Knivene ødelagte eller slidte
Udskift eller kontakt autoriseret
værksted
Arbejdsdybde for stor
Anvend korrekt arbejdsdybde
Dårlig udførelse af
fræsningen
Arbejdsdybden for lav
Anvend korrekt arbejdsdybde
Slidte knive
Udskift eller kontakt autoriseret
værksted
10. Specifikationer
Model
El-Tex 1000
Strømforsyning
230 Volt - 50 Hz
Strømforbrug
1000 Watt
Arbejdsbredde
360 mm
Max. arbejdsdybde
200 mm
Støjniveau
93 dB(A)
Fedt
Multifak Fedt / 90306500

10
1. Contents “Translation of the original user manual.”
Warning symbols.................................................................................................................2
2. Safety instructions .........................................................................................................10
3. Identification - El-Tex 1000............................................................................................12
4. Assembly - El-Tex 1000.................................................................................................13
5. Starting the engine.........................................................................................................14
6. Blades............................................................................................................................15
7. Lubrication.....................................................................................................................15
8. Maintenance and storage ..............................................................................................15
9. Trouble Shooting ...........................................................................................................16
10. Specifications...............................................................................................................16
EC Certificate of conformity...............................................................................................24
Spare parts
Part list and drawings for the specific product, can be found
on our website www.texas.dk
If you help find part numbers yourself, it will ease the service.
For purchase of spare parts, please contact your dealer.

11
2. Safety instructions
Read this manual carefully before using the machine so that you understand
and are able to fully comply with all safety instructions and ways of operation.
Children may not use the machine.
If you feel sick, tired, or have been drinking alcohol or taken medicine you may
not use the machine.
Always use eye- and ear protection and solid footwear when using the ma-
chine. Avoid loose fitting clothes.
Make sure to good foot hold and have good control of the machine when using
it.
Make sure that spectators are at least 10 m from where you start or use the
machine.
Do not use the machine near explosive fluids, gasses or dust. The machine
may make sparks that can ignite dust etc.
Never start using the machine until the work area has been cleared. Make sure
to have enough light.
Any repairs except those that are described in this manual must be carried out
by an authorized dealer. The machined must be turned off when repairs are
carried out.
Only use original spare parts for repairs.
The machine must only be lent to persons who are familiar with the use.
This manual should always follow the machine.
The warnings, precautions and instructions that are described in this user man-
ual do not cover every condition or situation or eventuality that may arise. This
means that the user must use common sense and exercise caution when using
this product.
Waste electrical products must not be disposed of with the household waste.
This tool should be taken to your local recycling centre for safe treatment.

12
3. Identification - El-Tex 1000
1.
On/Off Switch
2.
Safety switch
3.
Power cord
4.
Panel / Cable relief
5.
Upper handle bar
6.
Middle handle bar
7.
Lower handle bar
8.
Engine housing
9.
Motor
10.
Blade guard
11.
Blade

13
4. Assembly - El-Tex 1000
Assemble the Panel / Cable relief with the screws supplied. Fig. 1
Assemble the rest of the Handle bar with the included wingnuts and
bolts.

14
5. Starting the engine
Connect the power and make sure that the cord is fitted correctly in the cable holder
(fig. 2).
Start the machine by pressing the safety button A and then pull the handle B towards the
frame. When the machine has started, release A.
Stop the machine by releasing handle B (fig. 3)
Tips
Do not start the machine until you
are at the work area.
Always have both hands on the ma-
chine.
The blades will make the machine
move forward. Let the blades sink
slowly into the ground.
When you want the machine to work
in deep soil, the most effective way is
to let the machine move forward one
arm’s length. Then pull the machine
back towards you. Then move forward again.
The blades must always run at the highest speed. Make sure they are not overloaded.
Use one of these work patterns when preparing an area for sowing. (fig. 4)

15
6. Blades
If the blades are worn or break they can
be replaced. See fig. 5 Lack of mainte-
nance will lead to poor cultivating results
or overload of the engine. Always use
gloves when working near the blades.
The blades may only be replaced as a
set. Remove the outer lock pin and the
outer blades, then the inner lock pin and
the inner blades (fig. 5).
7. Lubrication
Important: Check and refill with grease after each 20
hours of operation.
Procedure:
Place the machine on its right side. Dismount the
knives. Clean around the filling hole to prevent dirt from
getting into the machine when the plug (17) is removed.
(fig. 6)
Fill up with new grease type Multifak so the level reach
the rim. Fit the plug (17) again.
Spare part no. for Multifak grease: 90306500
8. Maintenance and storage
After each use the machine should be cleaned completely for grass and dirt.
If you plan not to use the machine for several months all metal parts should be oiled to
prevent corrosion. Keep the machine dry and frost free
Only use original spare parts.

16
9. Trouble Shooting
Problem
Reason
Solution
Engine does not start
No power
Check power and cables
Defective safety switch
Contact local dealer
Overheat protection active
a. Work at lower depth.
b. Remove possible blockages.
c. The soil is too hard. Change
the work depth and go slowly for-
wards and backwards several
times. Do not restart for 15 min.
Abnormal noise level
Blades are blocked
Stop the engine and await com-
plete stop. Remove the blockage.
Lack of grease
Contact local dealer
Loose bolts, nuts or safety
equipment.
Tighten. Contact local dealer, if
noise persists.
Abnormal vibrations
Blades broken or worn
Replace or contact local dealer
Work depth too big
Use correct work depth.
Bad results
Work depth too low
Use correct work depth.
Worn blades
Replace or contact local dealer
10. Specifications
Model
El-Tex 1000
Power supply
230 Volt - 50 Hz
Watt
1000 Watt
Work width
360 mm
Max. work depth
200 mm
Noise
93 dB(A)
Grease
Multifak Fedt / 90306500

17
1. Inhaltsverzeichnis - „Übersetzung der originalen Gebrauchsanleitung“
Warnsymbole.......................................................................................................................2
2. Sicherheitsvorschriften...................................................................................................18
3. Identifikation - El-Tex 1000............................................................................................19
4. Montage - El-Tex 1000 ..................................................................................................20
5. Arbeiten mit dem Gerät..................................................................................................21
6. Messer...........................................................................................................................22
7. Schmieren......................................................................................................................22
8. Wartung und Lagerung..................................................................................................22
9. Fehlersuche...................................................................................................................23
10. Technische Daten........................................................................................................23
CE-Konformitätserklärung..................................................................................................24
Ersatzteile
Ersatzteilzeichnungen für das jeweilige Produkt finden Sie auf unserer
Webseite www.texas.dk
Wenn Sie die Artikelnummern selbst heraussuchen, erleichtert dies einen
schnelleren Service.
Für den Kauf von Ersatzteilen wenden Sie sich bitte an Ihren Händler.
Auf der Webseite von Texas finden Sie eine Händlerliste.

18
2. Sicherheitsvorschriften
Lesen Sie diese Gebrauchsanleitung gründlich durch, bevor Sie die Arbeit
mit dem Gerät beginnen, sodass Sie alle Sicherheitsvorschriften und Betriebs-
funktionen vollständig verstehen und beachten können.
Kinder dürfen das Gerät nicht benutzen.
Wenn Sie sich nicht wohl fühlen bzw. unter Alkohol- oder Medikamentenein-
fluss stehen, dürfen Sie nicht mit dem Gerät arbeiten.
Tragen Sie beim Einsatz des Geräts immer Augen- und Gehörschutz sowie
festes Schuhwerk. Vermeiden Sie lose Kleidung.
Sorgen Sie beim Einsatz des Geräts immer für einen festen Stand,
um das Gerät sicher zu beherrschen.
Sorgen Sie dafür, dass alle Umstehenden mindestens zehn Meter von
der Stelle entfernt sind, an der Sie das Gerät starten oder damit arbeiten.
Verwenden Sie das Gerät nicht in der Nähe explosiver Flüssigkeiten,
Gase oder Staub.
Das Gerät kann Funken erzeugen, die Staub u. Ä. entzünden können.
Beginnen Sie die Arbeit am Gerät nie, bevor der Arbeitsbereich geräumt
wurde.
Alle in dieser Gebrauchsanleitung nicht beschriebenen Reparaturen dürfen
nur von speziell geschultem Personal in einer dafür zugelassenen Service-
werkstatt durchgeführt werden. Das Gerät muss während der Reparatur im-
mer ausgeschaltet sein.
Verwenden Sie zur Reparatur nur Originalersatzteile.
Das Gerät darf nur an Personen verliehen werden, die mit dessen Bedienung
vertraut sind.
Die Gebrauchsanleitung muss unter allen Umständen ausgehändigt werden.
Die in dieser Gebrauchsanleitung beschriebenen Warnhinweise, Verhaltens-
maßnahmen und Anweisungen decken nicht alle Verhältnisse oder Situatio-
nen ab, die entstehen können. Der Benutzer muss daher den gesunden Men-
schenverstand walten lassen und bei der Anwendung dieses Produktes acht-
sam sein.
Die Entsorgung elektrischer Produkte darf nicht mit dem normalen
Haushaltsmüll erfolgen. Elektrische Produkte sind in einer örtlichen
Wiederverwertungsanlage abzugeben, wo sie korrekt entsorgt werden.

19
3. Identifikation - El-Tex 1000
1.
An/Auf Schalter
2.
Sicherheitsschalter
3.
Electrischer Stecker
4.
Panel/Kabelhalter
5.
Ober lenkung
6.
Heben Stück
7.
Unteren lenkung
8.
Motorhaus
9.
Motor
10.
Abschirme Schutz
11.
Messer

20
4. Montage - El-Tex 1000
Den Führungsholm mit den inbegriffenen Schrauben zusammensetzen.
Kabelhalter montieren (Abb. 1)
