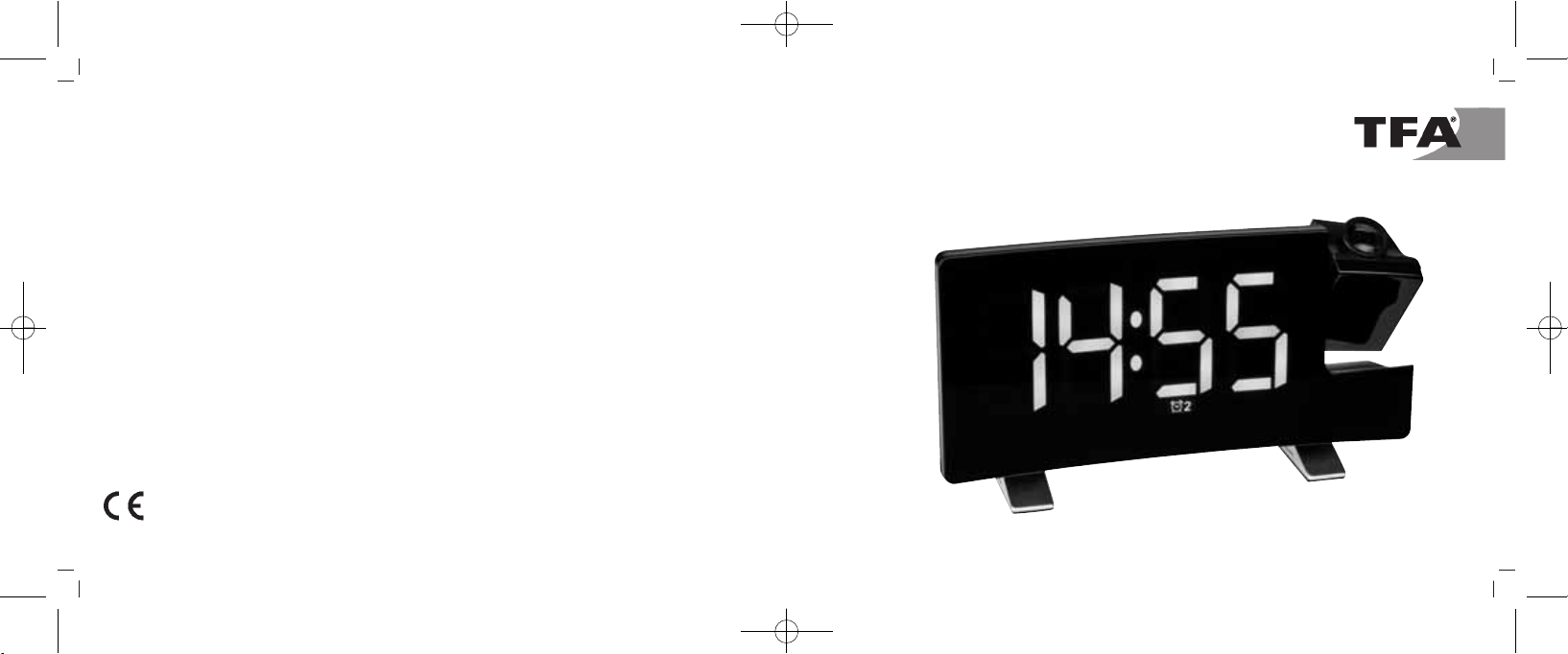

TFA 60.5015 User manual

Bedienungsanleitung
Instruction manual
Mode d’emploi
Instrucciones de uso
Gebruiksaanwijzing
Istruzioni per l'uso
Kat. Nr. 60.5015
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 1

3
Fig. 1 Fig. 2
A 2
A 1
2
A 3 A 4 A 5 A 6 B 1 B 2 B 5 B 7
B 6
B 3 B 4
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 2

Fig. 3
C 1C 2C 3
45
Radio-Projektionswecker mit USB Ladefunktion 
Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.
1. Bevor Sie mit dem Gerät arbeiten
•Lesen Sie sich bitte die Bedienungsanleitung genau durch.
So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren
wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Stö-
rungsfall.
•Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und
die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
•Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen
wir keine Haftung.
•Beachten Sie besonders die Sicherheitshinweise!
•Bewahren Sie diese Bedienungsanleitung gut auf!
2. Lieferumfang
• Radio-Projektionswecker • Netzstecker
• CR2032 Backup-Batterie • Bedienungsanleitung
3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick
• Display mit LED Leuchtziffern, 3 Helligkeitsstufen und automatischer Dimmfunktion über Lichtsensor
• Projektion der Uhrzeit an Wand oder Decke mit 2 Helligkeitsstufen
• Wecken mit Radio oder Alarm
• 2 Alarmzeiten
C 5
C 4
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 3

76
Radio-Projektionswecker mit USB Ladefunktion Radio-Projektionswecker mit USB Ladefunktion 
• Verbinden Sie erst das Kabel mit dem Gerät und stecken Sie dann den Netzstecker in die Steckdose.
• Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose.
• Verlegen Sie das Netzkabel so, dass es nicht mit scharfkantigen oder heißen Gegenständen in Berührung
kommt.
Vorsicht!
Verletzungsgefahr!
• Bewahren Sie die Batterie und das Gerät außerhalb der Reichweite von Kindern auf.
• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein.
Wurde eine Batterie verschluckt, kann dies innerhalb von 2 Stunden zu schweren inneren Verätzungen
und zum Tode führen. Wenn Sie vermuten, eine Batterie könnte verschluckt oder anderweitig in den Kör-
per gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausge-
tauscht werden.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille
tragen!
Wichtige Hinweise zur Produktsicherheit!
• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Snooze-Funktion mit einstellbarer Dauer
• FM Radio mit 15 Programmspeichern, Lautstärkeregler und Einschlaf- Timer
• USB Ladefunktion für Mobilgeräte
4. Zu Ihrer Sicherheit
• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das
Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
Vorsicht!
Lebensgefahr durch Stromschlag!
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose mit einer Netzspannung von
230 V an!
• Die Steckdose muss nahe der Einrichtung angebracht und leicht zugänglich sein.
• Das Gerät und der Netzstecker dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen. Nur für
den Betrieb in trockenen Innenräumen geeignet.
• Benutzen Sie das Gerät nicht, wenn Gehäuse oder Netzstecker beschädigt sind.
• Betreiben Sie das Gerät außerhalb der Reichweite von Personen (auch Kindern), die mögliche Gefahren
im Umgang mit elektrischen Geräten nicht richtig einschätzen können.
• Ziehen Sie sofort den Stecker aus der Steckdose, wenn eine Störung auftritt oder das Gerät für längere
Zeit nicht benutzt wird.
• Verwenden Sie ausschließlich den mitgelieferten Netzstecker.
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 4

98
Radio-Projektionswecker mit USB Ladefunktion Radio-Projektionswecker mit USB Ladefunktion 
• Entfernen Sie den Batterieunterbrechungsstreifen. Vergewissern Sie sich, dass die Batterie polrichtig ein-
gelegt ist (+ Pol nach oben).
• Verschrauben Sie den Batteriedeckel wieder sorgfältig.
• Stecken Sie den Anschlussstecker in den dafür vorgesehenen Anschluss und schließen Sie das Gerät mit
dem Netzstecker am Stromnetz an. Wichtig! Stellen Sie sicher, dass Ihre Netzspannung nicht mehr als
240 V beträgt! Andere Netzspannungen können zur Beschädigung des Gerätes führen.
• Die Displaybeleuchtung schaltet sich ein und alle Segmente werden kurz angezeigt.
• Das Gerät ist jetzt betriebsbereit.
• Entfernen Sie die Schutzfolien vom Display.
• Die Uhrzeit muss im Einstellmodus auf die aktuelle Zeit eingestellt werden.
7. Einstellungen
• Halten Sie die ▲oder ▼Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.
• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 20 Sekunden keine Taste gedrückt
wird.
7.1 Einstellung der Uhrzeit und Snooze-Dauer
• Halten Sie die SET Taste für drei Sekunden gedrückt.
• Die Stundenanzeige fängt an zu blinken und Sie können mit der ▲oder ▼Taste die Stunden einstellen.
• Drücken Sie die SET Taste noch einmal und Sie können nun nacheinander die Minuten, das 12- oder
24-Stunden-Zeitsystem (Voreinstellung 24 Hr) und die Dauer der Weckzeitunterbrechung zwischen
5 und 60 min. (Voreinstellung 09) ansteuern und mit der ▲oder ▼Taste einstellen.
5. Bestandteile
5.1 LCD-Anzeige (Fig. 1)
A 1: Uhrzeit A 2: PM bei 12-Stunden-Format
A 3: MEM für Programmspeicher A 4: Alarmsymbol 1
A 5: Alarmsymbol 2 A 6: SL für Sleep-Funktion
5.2 Tasten (Fig. 2)
B 1: ▼Taste B 2: VOL Taste
B 3: RADIO/SLEEP Taste B 4: SNOOZE/DIMMER Taste
B 5: SET Taste B 6: AL Taste
B 7: ▲Taste
5.3 Gehäuse (Fig. 3)
C 1: Batteriefach (verschraubt) C 2: Antennenkabel
C 3: Netzstecker-Anschluss C 4: USB Port
C 5: Projektionsarm
6. Inbetriebnahme
• Die Knopfzellen-Batterie CR2032 (inklusive) erhält bei Stromausfall die Funktion der Uhrzeit aufrecht,
damit keine Neueinstellung vorgenommen werden muss.
• Öffnen Sie das Batteriefach mit Hilfe eines Schraubenziehers.
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 5

1110
Radio-Projektionswecker mit USB Ladefunktion Radio-Projektionswecker mit USB Ladefunktion 
• Die Snooze-Funktion lösen Sie mit der SNOOZE/DIMMER Taste aus.
• Das Alarmsymbol blinkt im Display und der Alarmton wird für die eingestellte Zeit unterbrochen (siehe 7.1).
• Um die Alarm-Funktion zu deaktivieren, schalten Sie den Alarm im jeweiligen Alarmmodus aus (OFF).
Das Alarmsymbol verschwindet.
8. Radiobetrieb
• Drücken Sie die RADIO/SLEEP Taste, um das Radio einzuschalten.
• ON und die empfangene Radiofrequenz erscheint kurz auf dem Display.
• Mit jedem Tastendruck der ▲oder ▼Taste erhöht/vermindert sich die Frequenz um 0,1 mHz.
• Halten Sie die ▲oder ▼Taste für 3 Sekunden gedrückt und die nächste Radiostation wird automatisch
gesucht.
• Drücken Sie die VOL Taste. L00 erscheint auf dem Display. Drücken Sie die ▲oder ▼Taste, um die
Lautstärke einzustellen (L00 - L15).
• Ist der Empfang schlecht, versuchen Sie durch Ausrichten der Antenne einen besseren Empfang zu
erhalten.
• Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).
• Schalten Sie das Radio mit der SNOOZE/DIMMER Taste aus.
• Im Radio-Modus können keine Einstellungen (Uhrzeit, Alarm, Projektion und Beleuchtung) vorgenom-
men werden.
8.1 Einstellen des Programmspeichers
• Sie können Ihre 15 Lieblingssender speichern und auf Knopfdruck aufrufen.
• Drücken Sie die RADIO/SLEEP Taste, um das Radio einzuschalten.
7.2 Einstellung des Weckalarms
• Drücken Sie die AL Taste im Normalmodus, um in den Alarmmodus zu gelangen.
• 6:00 (Voreinstellung) oder die zuletzt eingestellte Alarmzeit und das Alarmsymbol 1 erscheinen auf dem
Display.
• Die Stundenanzeige blinkt.
• Stellen Sie mit der ▲oder ▼ Taste die Stunden ein.
• Bestätigen Sie mit der AL Taste.
• Geben Sie auf gleiche Weise die Minuten ein.
• Bestätigen Sie mit der AL Taste.
• OFF (Voreinstellung) erscheint auf dem Display. Der Alarm ist ausgeschaltet.
• Wählen Sie mit der ▲oder ▼Taste die gewünschte Alarm-Einstellung aus:
rd = Wecken mit Radio
bu = Wecken mit Alarmton
• Bestätigen Sie mit der AL Taste.
• Sie können nun die zweite Alarmzeit auf die gleiche Weise einstellen.
• Ist der Alarm aktiviert, erscheint das entsprechende Alarmsymbol im Display.
• Wenn die eingestellte Alarmzeit erreicht ist, beginnt der Wecker, Sie mit der ausgewählten Alarmeinstel-
lung zu wecken.
• Drücken Sie auf die AL oder RADIO/SLEEP Taste und der Alarm wird beendet.
• Wird der Alarm nicht unterbrochen, schaltet sich der Alarmton nach 5 Minuten aus und aktiviert sich
erneut zur gleichen Weckzeit wieder.
• Das Alarmsymbol bleibt im Display stehen.
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 6

1312
Radio-Projektionswecker mit USB Ladefunktion Radio-Projektionswecker mit USB Ladefunktion 
• Drücken Sie im Normalmodus die ▲ Taste. Die Projektion der Uhrzeit erscheint dauerhaft auf der Wand
oder der Decke. Sie können mit der ▲ Taste die Helligkeit manuell in 2 Stufen einstellen oder ausschal-
ten (HIGH/LOW/OFF (Voreinstellung).
• Halten Sie die ▲Taste gedrückt, dreht sich das Bild um 180°.
9.2 Beleuchtung
• Halten Sie die SNOOZE/DIMMER Taste gedrückt, können Sie die automatische Dimmfunktion aktivieren
(AU) oder deaktivieren (OFF).
9.2.1 Manueller Beleuchtungsmodus
• Standardgemäß ist die automatische Dimmfunktion deaktiviert (OFF).
• In diesem Modus können Sie die Helligkeit manuell in 3 Stufen einstellen oder ausschalten. Das Gerät
verfügt über eine Hintergrundbeleuchtung in zwei Stufen (LOW-HIGH), die auch bei heller Umgebung
sichtbar ist und eine Nachtbeleuchtung, die die Anzeige bei Dunkelheit ablesbar macht.
• Drücken Sie kurz die SNOOZE/DIMMER Taste. Die Reihenfolge ist wie folgt: LOW (Voreinstellung) - HIGH -
OFF - Nachtbeleuchtung.
9.2.2 Automatische Dimmfunktion
• Halten Sie die SNOOZE/DIMMER Taste gedrückt, um die automatische Dimmfunktion zu aktivieren. AU
erscheint auf dem Display.
• Stellen Sie mit der ▲oder ▼Taste den gewünschten Sender ein.
• Drücken und halten Sie die SET Taste. MEM erscheint und 01 blinkt. Um den Radiosender zu speichern,
drücken Sie die SET Taste.
• Stellen Sie mit der ▲oder ▼Taste den nächsten gewünschten Sender ein.
• Drücken und halten Sie die SET Taste. MEM erscheint und 01 blinkt. Drücken Sie die ▲Taste und 02
blinkt. Um den Radiosender zu speichern, drücken Sie die SET Taste.
• Speichern Sie auf die gleiche Weise weitere Radiosender (bis zu 15).
• Mit der SET Taste können Sie nun die programmierten Sender nacheinander aufrufen.
8.2 Einschlaf-Modus
• Drücken Sie die RADIO/SLEEP Taste zweimal, um das Radio einzuschalten und in den Einschlaf-Modus zu
gelangen.
• SL und 05 (Voreinstellung) erscheinen auf dem Display.
• Stellen Sie mit der ▲oder ▼Taste die gewünschte Einschlafzeit ein: 5, 10, 15, 20, 30, 45, 60, 75, 90
Minuten oder OFF.
• Das Display wechselt automatisch wieder zurück zur aktuellen Uhrzeit.
• Drücken Sie zweimal die RADIO/SLEEP Taste und fragen Sie die verbleibende Zeit ab.
• Nach Ablauf der Zeit schaltet sich das Radio automatisch aus.
9. Projektion und Beleuchtung
9.1 Projektion
• Bringen Sie den Projektionsarm in die gewünschte Position.
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 7

1514
Radio-Projektionswecker mit USB Ladefunktion Radio-Projektionswecker mit USB Ladefunktion 
12. Fehlerbeseitigung
Problem Fehlerbeseitigung
Keine Anzeige ➜Gerät mit Netzteil anschließen
Unkorrekte Anzeige ➜Uhrzeit einstellen (siehe Punkt 7.1)
➜Gerät vom Netz nehmen, Batterie entfernen und nach 3 Sekunden neu in
Betrieb nehmen
Keine Projektion ➜▲Taste drücken (Radio ist ausgeschaltet)
Keine Beleuchtung ➜Helligkeit mit SNOOZE/DIMMER Taste einstellen (siehe Punkt 9.2)
(Radio ist ausgeschaltet)
Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei
dem Sie das Produkt gekauft haben.
13. Entsorgung
Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt
und wiederverwendet werden können.
• In diesem Modus aktiviert sich die schwache Displaybeleuchtung (LOW) und es schaltet sich automa-
tisch die Nachtbeleuchtung ein, sobald der Lichtsensor Dunkelheit registriert. Eine manuelle Einstellung
ist nicht möglich.
• Um die automatische Dimmfunktion wieder auszuschalten, halten die SNOOZE/DIMMER Taste noch ein-
mal gedrückt. OFF erscheint auf dem Display.
• Das Display wechselt automatisch wieder zurück zur aktuellen Uhrzeit.
10. Ladefunktion
• Stecken Sie ihr USB Ladekabel in den USB Port des Weckers und verbinden Sie das andere Ende mit
Ihrem Mobilgerät. Stellen Sie sicher, dass die USB-Ladefunktion für Ihr mobiles Gerät geeignet ist (Lade-
strom max. 1 A).
• Wenden Sie beim Anschluss von USB Steckern keine Gewalt an. Ein USB Stecker passt nur in einer
Orientierung in den USB Port.
11. Pflege und Wartung
• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel ver-
wenden!
• Entfernen Sie die Batterie, wenn Sie das Gerät längere Zeit nicht verwenden.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 8

1716
Radio-Projektionswecker mit USB Ladefunktion Radio-Projektionswecker mit USB Ladefunktion 
Gehäusemaße 180 x 48 x 100 mm
Gewicht 216 g (nur das Gerät)
Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die techni-
schen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.
Die neuesten technischen Daten und Informationen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der
Artikel-Nummer in das Suchfeld.
EU-Konformitätserklärung
Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 60.5015 der Richtlinie 2014/53/EU entspricht. Der vollständige
Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
www.tfa-dostmann.de
E-Mail: [email protected]
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Deutschland 09/19
Batterien und Akkus dürfen keinesfalls in den Hausmüll!
Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umwelt-
gerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler
oder lokaler Bestimmungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetalle sind:
Cd=Cadmium, Hg=Quecksilber, Pb=Blei
Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektro-
nik-Altgeräten (WEEE) gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das
Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Ent-
sorgung von Elektro- und Elektronikgeräten abzugeben.
14. Technische Daten
Spannungsversorgung Netzstecker: Input 100-240V ~ 50/60 Hz 0.2A
Output 5.0 V 1000mA
Backup-Batterie CR2032 (inklusive)
Radio-Frequenzbereich FM 76 - 108 MHz in 0,1 MHz Schritten
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 9

1918
Projection Alarm Clock Radio with USB charging function Projection Alarm Clock Radio with USB charging function 
• Snooze function with adjustable interval
• FM radio with 15 program memories, volume control and sleep timer
• Charging function for mobile devices
4. For your safety
• This product is exclusively intended for the range of application described above. It should only be used
as described within these instructions.
• Unauthorized repairs, alterations or changes to the product are prohibited.
Caution!
Risk of electrocution!
• Plug the device only into a mains socket installed within your country’s electrical safety regulations and
with a 230V mains voltage!
• The mains socket must be located near the equipment and it must be easily accessible.
• The device and the power adapter must not come into contact with water or moisture. Only suitable for
indoor use.
• Do not use the device if the housing or the power adapter are damaged.
• Operate the device out of reach of persons (including children) who cannot fully appreciate the potential
risks of handling electrical equipment.
• Unplug the device immediately if any fault occurs or if the device is not to be used for a long period of
time.
Thank you for choosing this instrument from TFA.
1. Before you use this product
•Please make sure you read the instruction manual carefully.
This information will help you to familiarize yourself with your new device, to learn all of its functions
and parts, to find out important details about its first use and how to operate it and to get advice in the
event of a malfunction.
•Following and respecting the instructions in your manual will prevent damage to your instrument and
loss of your statutory rights arising from defects due to incorrect use.
•We shall not be liable for any damage occurring as a result of non-following of these instructions.
•Please take particular note of the safety advice!
•Please keep this instruction manual safe for future reference.
2. Delivery contents
• Projection alarm clock radio • Power adapter
• Backup-battery CR2032 button cell • Instruction manual
3. Range of application and all the benefits of your new instrument at a glance
• Display with LED digits, 3 brightness levels and automatic dimming function with light sensor
• Projection of the time onto a wall or ceiling with 2 brightness levels
• Wake up with radio or alarm
• Two alarm times
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 10

2120
Projection Alarm Clock Radio with USB charging function Projection Alarm Clock Radio with USB charging function 
A 3: MEM for program memories A 4: Alarm symbol 1
A 5: Alarm symbol 2 A 6: SL for Sleep function
5.2 Buttons (Fig. 2)
B 1: ▼button B 2: VOL button
B 3: RADIO/SLEEP button B 4: SNOOZE/DIMMER button
B 5: SET button B 6: AL button
B 7: ▲button
5.3 Housing (Fig. 3)
C 1: Battery compartment (screwed) C 2: Antenna cable
C 3: Power adapter jack C 4: USB port
C 5: Projection arm
6. Getting started
• The CR2032 button cell (included) is a back-up battery to keep the clock operational in the event of a
blackout or other power failure.
• Open the battery compartment using a screwdriver.
• Remove the battery insulation strip. Make sure the polarities are correct (+pole above).
• Re-attach the battery cover, being careful not to over-tighten the screw.
• Insert the adapter into the power adapter jack and connect the power adapter into a mains socket.
Important! Make sure that your household voltage is no more than 240V! Otherwise your device may be
damaged.
• Only use the supplied power adapter.
• Connect the lead to the device first, then plug the power adapter into the mains socket.
• Do not pull the plug out of the socket by its cable.
• Route the mains cable so it does not come into contact with sharp-edged or hot objects.
Caution!
Risk of injury:
• Keep this device and the battery out of reach of children.
• Batteries contain harmful acids and may be hazardous if swallowed. If a battery is swallowed, this can
lead to serious internal burns and death within two hours. If you suspect a battery could have been swal-
lowed or otherwise caught in the body, seek medical help immediately.
• Batteries must not be thrown into a fire, short-circuited, taken apart or recharged. Risk of explosion!
• Low batteries should be changed as soon as possible to prevent damage caused by leaking.
• Wear chemical-resistant protective gloves and safety glasses when handling leaking batteries.
Important information on product safety!
• Do not expose the device to extreme temperatures, vibrations or shocks.
5. Elements
5.1 LCD display (Fig. 1)
A 1: Time A 2: PM in 12-hour-format
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 11

2322
Projection Alarm Clock Radio with USB charging function Projection Alarm Clock Radio with USB charging function 
• Set the minutes in the same way.
• Confirm with the AL button.
• OFF (default) appears on the display. The alarm is deactivated.
• You can select your respective alarm setting by pressing the ▲or ▼button:
rd = Wake up with radio
bu = Wake up with alarm sound
• Confirm with the AL button.
• Set the alarm time for the second alarm in the same way.
• When the alarm is activated, the respective alarm symbol will appear on the display.
• When the set alarm time is reached, the alarm clock will wake you up with the selected setting.
• Press the AL or RADIO/SLEEP button and the alarm will stop.
• If the alarm is not stopped manually, the alarm tone automatically turns off after 5 minutes and will be
reactivated at the same set time on the following day.
• The alarm symbol remains on the display.
• You can activate the snooze function by pressing the SNOOZE/DIMMER button.
• The alarm symbol will be flashing and the alarm will be interrupted for the set time (see 7.1).
• To deactivate the alarm function turn off the alarm function in the respective alarm mode (OFF). The
alarm symbol disappears.
8. Radio operation
• Push the RADIO/SLEEP button to switch on the radio.
• The display is illuminated and all LCD segments appear briefly.
• The device is ready for use.
• Remove the protective film off the display.
• The clock must be set to the current time in setting mode.
7. Settings
• Press and hold the ▲or ▼ button in setting mode for fast mode.
• The device will automatically quit the setting mode if no button is pressed for 20 seconds.
7.1 Setting of the time and snooze interval
• Press and hold the SET button for three seconds.
• The hour digit will be flashing. Press the ▲or ▼button to adjust hours.
• Press the SET button again to make the settings in the following sequence: the minutes, the 12 or 24
hours system (24 Hr - default) and the snooze interval from 5 to 60 minutes (09 - default) and adjust it
with the ▲or ▼button.
7.2 Alarm time setting
• Press the AL button in normal mode to enter the alarm mode.
• 6:00 (default) or the last adjusted alarm time and the alarm symbol 1 appear on the display.
• The hour digits flash.
• Press the ▲or ▼button to adjust the hours.
• Confirm with the AL button.
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 12

2524
Projection Alarm Clock Radio with USB charging function Projection Alarm Clock Radio with USB charging function 
8.2 Sleep mode
• Press the RADIO/SLEEP button twice to turn on the radio and enter the sleep mode.
• SL and 05 (default) appear on the display.
• Press the ▲or ▼button to set the desired sleep time (5, 10, 15, 20, 30, 45, 60, 75, 90 minutes or OFF).
• The display automatically switches back to the current time display.
• Press the RADIO/SLEEP button twice to check the remaining time.
• After time has expired, the radio will switch off automatically.
9. Projection and light
9.1 Projection
• Set the projection arm to the respective position.
• Press the ▲button in normal mode. The projection of the actual time appears permanently onto the wall
or the ceiling. Press the ▲button to adjust the brightness in 2 levels or to switch it off (HIGH/LOW/OFF
(default).
• Press and hold the ▲button to turn the image by 180°.
9.2 Light
• To activate (AU) or deactivate (OFF) the automatic dimming function, press and hold the SNOOZE/
DIMMER button.
• ON and the received radio frequency appears on the display briefly.
• Each keypress with the ▲or ▼button will increase/decrease the frequency by 0,1 mHz.
• Hold ▲or ▼button for three seconds to start auto-scanning for the next closest radio station.
• Press the VOL button. L00 appears on the display. Press the ▲or ▼button to adjust the volume
(L00 - L15).
• If the reception is weak, try to orient the antenna for a better reception.
• Avoid being close to possible sources of interference such as electronic devices and radio equipment.
• Press the SNOOZE/DIMMER button to switch off the radio.
• In the radio mode, no settings (time, alarm, projection and light) can be made.
8.1 Radio station program setting
• You can memorize your 15 favorite stations and recall by just pushing a button.
• Push the RADIO/SLEEP button to switch on the radio.
• Press ▲or ▼button to adjust the desired station.
• Press and hold the SET button. MEM appears and 01 is flashing. Press the SET button to save the sta-
tion.
• Press ▲or ▼button to adjust the next station.
• Press and hold the SET button. MEM appears and 01 is flashing. Press the ▲button and 02 is flashing.
Press the SET button to save the station.
• Save in the same way other radio stations (up to 15).
• Press the SET button to recall all preset stations one after the other.
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 13

2726
Projection Alarm Clock Radio with USB charging function Projection Alarm Clock Radio with USB charging function 
• Do not apply excessive force when connecting the USB cable. The USB plug fits only one way into the
USB port.
11. Care and maintenance
• Clean the device with a soft damp cloth. Do not use solvents or scouring agents.
• Remove the battery if you do not use the device for a long period of time.
• Keep the device in a dry place.
12. Troubleshooting
Problem Solution
No display ➜Connect the device to the power adapter
Incorrect indication ➜Set clock (see 7.1)
➜Remove the device from the mains, remove the battery and restart after
3 seconds
No projection ➜Press ▲ button (switch off the radio if necessary)
No backlight ➜Set the brightness with the SNOOZE/DIMMER button (see 9.2)
(switch off the radio if necessary)
If your device fails to work despite these measures, contact the retailer where you purchased the product.
9.2.1 Manual light mode
• By default, the automatic dimming function is disabled (OFF).
• In this mode, you can adjust the brightness in 3 levels or switch it off. The device is equipped with a
backlight in 2 levels (LOW/HIGH) which is also visible in bright ambient light and a night backlight which
enables the user to read the display in the dark.
• Press the SNOOZE/DIMMER button briefly. The sequence is shown as follow: LOW (default) - HIGH - OFF -
night light).
9.2.2 Automatic dimming mode
• Press and hold the SNOOZE/DIMMER button to activate the automatic dimming mode. AU appears on the
display.
• In this mode, the low display illumination is activated and the nightlight turns on automatically as soon
as the light sensor registers darkness. Manual setting is not possible.
• Press and hold the SNOOZE/DIMMER button again to deactivate the automatic dimming mode. OFF
appears on the display.
• The display automatically switches back to the current time display.
10. Charging function
• Plug your charging USB cable into the USB port on the alarm clock and connect the other end to your
mobile device. Make sure that the USB charging function is suitable for your mobile device (charging
current max. 1A).
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 14

2928
Projection Alarm Clock Radio with USB charging function Projection Alarm Clock Radio with USB charging function 
Housing dimension 180 x 48 x 100 mm
Weight 216 g (device only)
No part of this manual may be reproduced without written consent of TFA Dostmann. The technical data are correct at the
time of going to print and may change without prior notice.
The latest technical data and information about this product can be found in our homepage by simply entering the product
number in the search box.
EU Declaration of conformity
Hereby, TFA Dostmann declares that the radio equipment type 60.5015 is in compliance with Directive 2014/53/EU. The full
text of the EU declaration of conformity is available at the following Internet address:
www.tfa-dostmann.de
E-Mail: [email protected]
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim, Germany 09/19
13. Waste disposal
This product has been manufactured using high-grade materials and components which can be recycled
and reused.
Never dispose of empty batteries and rechargeable batteries with ordinary household waste.
As a consumer, you are required by law to take them to your retail store or to an appropriate
collection site depending on national or local regulations in order to protect the environment.
The symbols for the contained heavy metals are:
Cd = cadmium, Hg = mercury, Pb = lead
This product is labelled in accordance with the EU Waste Electrical and Electronic Equipment
Directive (WEEE).
Please do not dispose of this product in ordinary household waste. As a consumer, you are
required to take end-of-life devices to a designated collection point for the disposal of electri-
cal and electronic equipment, in order to ensure environmentally-compatible disposal.
14. Specifications
Power consumption Power adapter: Input 100-240V ~ 50/60 Hz 0.2A
Output 5.0 V 1000mA
Back-up battery CR2032 (included)
Radio frequency range FM 76 – 108 MHz in steps of 0.1 MHz
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 15

3130
Radio-réveil projecteur avec fonction de chargement USB Radio-réveil projecteur avec fonction de chargement USB 
• Deux horaires d'alarme
• Fonction de répétition avec intervalle réglable
• Radio FM avec 15 stations programmables et fonction de sommeil
• Fonction de chargement pour les appareils mobiles
4. Pour votre sécurité
• Le produit est destiné uniquement à l'utilisation décrite ci-dessus. N'utilisez jamais l’appareil à d'autres
fins que celles décrites dans le présent mode d'emploi.
• Vous ne devez en aucun cas réparer, démonter ou modifier l'appareil par vous-même.
Attention !
Danger de choc électrique !
• Branchez l'appareil uniquement sur une prise de courant réglementaire ayant une tension de secteur de
230V !
• La prise de courant doit être proche de l'équipement et facilement accessible.
• L'appareil et l'adaptateur secteur ne doivent pas entrer en contact avec de l'eau ou de l'humidité. Ils ne
peuvent être utilisés que dans des locaux secs.
• N'utilisez pas l'appareil si le boîtier ou l'adaptateur secteur sont endommagés.
• Opérez le produit hors de la portée de personnes (enfants compris) inaptes à évaluer les risques possi-
bles liés au maniement d'appareils électriques.
Nous vous remercions d'avoir choisi l'appareil de la société TFA.
1. Avant d'utiliser votre appareil
•Veuillez lire attentivement le mode d'emploi.
Vous vous familiariserez ainsi avec votre nouvel appareil, vous découvrirez toutes les fonctions et tous
les éléments qui le composent, vous noterez les détails importants relatifs à sa mise en service et vous
lirez quelques conseils en cas de dysfonctionnement.
•En respectant ce mode d'emploi, vous éviterez d'endommager votre appareil et de perdre vos droits
légaux en cas de défaut si celui-ci résulte d’une utilisation non-conforme.
•Nous n'assumons aucune responsabilité pour des dommages qui auraient été causés par le non-res-
pect du présent mode d'emploi.
•Suivez bien toutes les consignes de sécurité !
•Conservez soigneusement le mode d'emploi !
2. Contenu de la livraison
• Radio-réveil projecteur • Adaptateur secteur
• Pile bouton de soutien CR2032 • Mode d'emploi
3. Aperçu du domaine d'utilisation et de tous les avantages de votre nouvel appareil
• Écran avec chiffres à LED avec 3 niveaux d’éclairage et ajustement de la luminosité automatique via cap-
teur de lumière
• Projection de l’heure au mur ou sur le plafond avec 2 niveaux d’éclairage
• Réveil avec radio ou sonnerie
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 16

3332
Radio-réveil projecteur avec fonction de chargement USB Radio-réveil projecteur avec fonction de chargement USB 
Conseils importants de sécurité du produit !
• Évitez d’exposer l’appareil à des températures extrêmes, à des vibrations ou à des chocs.
5. Composants
5.1 Affichage LCD (Fig. 1)
A 1 : Horloge A 2 : PM en format de 12 heures
A 3 : MEM pour places de programmes A 4 : Symbole de réveil 1
A 5 : Symbole de réveil 2 A 6 : SL pour fonction de sommeiln
5.2 Touches (Fig. 2)
B 1 : Touche ▼B 2 : Touche VOL
B 3 : Touche RADIO/SLEEP B 4 : Touche SNOOZE/DIMMER
B 5 : Touche SET B 6 : Touche AL
B 7 : Touche ▲
5.3 Boîtier (Fig. 3)
C 1 : Compartiment à piles (vissé) C 2 : Câble d'antenne
C 3 : Prise pour adaptateur secteur C 4 : Port USB
C 5 : Projecteur
• Retirez immédiatement la fiche de la prise en cas de défaut ou si l'appareil n'est pas utilisé pendant une
longue période.
• Utilisez uniquement l'adaptateur secteur fourni.
• Commencez par brancher le cordon d'alimentation à l'appareil, branchez ensuite la fiche dans la prise
secteur.
• Pour débrancher, tirez sur la fiche et non sur le cordon d’alimentation.
• Placez le cordon d'alimentation de sorte qu'il n'entre pas en contact avec des objets tranchants ou
brûlants.
Attention !
Danger de blessure !
• Gardez votre appareil et la pile hors de la portée des enfants.
• Les piles contiennent des acides nocifs pour la santé et peuvent être mortelles dans le cas d’une in-
gestion. Si une pile a été avalée, elle peut entraîner des brûlures internes graves ainsi que la mort dans
l’espace de 2 heures. Si vous craignez qu’une pile ait pu être avalée ou ingérée d’une autre manière, quelle
qu’elle soit, contactez immédiatement un médecin d’urgence.
• Ne jetez jamais de piles dans le feu, ne les court-circuitez pas, ne les démontez pas et ne les rechargez
pas. Risque d'explosion !
• Une pile faible doit être remplacée le plus rapidement possible afin d'éviter toute fuite.
• Pour manipuler des piles qui ont coulé, utilisez des gants de protection chimique spécialement adaptés
et portez des lunettes de protection !
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 17

3534
Radio-réveil projecteur avec fonction de chargement USB Radio-réveil projecteur avec fonction de chargement USB 
• L'indicateur de l'heure clignote. Réglez l'heure à l'aide de la touche ▲ou ▼.
• Appuyez encore une fois sur la touche SET; vous pouvez alors ajuster les minutes, l'affichage 12 heures
ou 24 heures (24 - par défaut) et l'intervalle de répétition snooze entre 5 à 60 minutes (09 - par défaut).
Vous pouvez régler ces valeurs à l'aide de la touche ▲ou ▼.
7.2 Réglage du réveil
• Appuyez sur la touche AL en mode normal pour entrer en mode de réglage du réveil.
• 6:00 (par défaut) ou l'heure de réveil réglée précédemment et le symbole de réveil 1 sont affichés sur
l'écran.
• L'affichage de l'heure clignote.
• Réglez l'heure avec la touche ▲ou ▼.
• Validez au moyen de la touche AL.
• Procédez de même pour régler les minutes.
• Validez au moyen de la touche AL.
• OFF (par défaut) apparaît sur l’écran. Le réveil est désactivé.
• Réglez l'ajustage désiré avec la touche ▲ou ▼.
rd = Réveil avec radio
bu = Réveil avec sonnerie
• Validez au moyen de la touche AL.
• Procédez de même que pour le paramétrage de la deuxième heure de réveil.
• Si le réveil est activé, le symbole de réveil correspondant apparaît sur l'écran.
• Lorsque l'heure de réveil fixée est atteinte, le réveil vous réveille avec le paramètre d'alarme sélectionné.
6. Mise en service
• La pile bouton CR2032 (incluse) est une pile de soutien qui sert à maintenir le fonctionnement du réveil
lors de l’éteinte soudaine ou d'une panne de courant.
• Ouvrez le compartiment à pile avec un tournevis.
• Enlevez le film de protection de la pile. Assurez-vous que la pile est insérée selon la bonne polarité (pola-
rité + vers le haut).
• Revissez le couvercle avec soin.
• Raccordez l'appareil avec l’adaptateur secteur fourni. Branchez le connecteur sur la prise de l’appareil et
la fiche de l'adaptateur sur le secteur. Important ! Assurez-vous que la tension de réseau ne dépasse pas
240V. Une autre tension de réseau pourrait endommager votre appareil.
• L’éclairage s’allume et tous les segments LCD s'allument brièvement.
• Votre appareil est maintenant prêt à fonctionner.
• Enlevez les films de protection de l'écran.
• L’heure doit être réglée sur l’heure actuelle en mode de réglage.
7. Réglages
• Si vous maintenez la touche ▲ou ▼appuyée au cours d'un mode de réglage, vous passez en déroule-
ment rapide.
• L'appareil quitte automatiquement le mode de réglage si aucune touche n’est pressée pendant 20 secondes.
7.1 Réglage de l'heure et de l'intervalle snooze
• Appuyez sur la touche SET pendant trois secondes.
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 18

3736
Radio-réveil projecteur avec fonction de chargement USB Radio-réveil projecteur avec fonction de chargement USB 
8.1 Réglage des places de programmes
• Vous pouvez mémoriser vos 15 radios préférées et les obtenir à l'aide d'une seule touche.
• Pour mettre la radio en marche, actionnez la touche RADIO/SLEEP.
• Réglez la station désirée avec la touche ▲ou ▼.
• Maintenez appuyée la touche SET. MEM apparaît sur l'écran et 01 clignote. Pour mémoriser la station,
appuyez sur la touche SET.
• Réglez la station désirée suivante avec la touche ▲ou ▼.
• Maintenez appuyée la touche SET. MEM apparaît sur l'écran et 01 clignote. Appuyez sur la touche ▲et
02 clignote. Pour mémoriser la station, appuyez sur la touche SET.
• Enregistrer dans la même manière d'autres stations de radio (jusqu'à 15).
• Vous pouvez maintenant obtenir l'une après l'autre les stations programmées en utilisant la touche SET.
8.2 Mode de sommeil
• Appuyez deux fois sur la touche RADIO/SLEEP pour mettre la radio en marche et passer en mode de som-
meil.
• SL et 05 (par défaut) apparaissent sur l’écran.
• Réglez le temps de sommeil désiré avec la touche ▲ou ▼(5, 10, 15, 20, 30, 45, 60, 75, 90 minutes ou
OFF).
• L'affichage revient automatiquement à l'affichage actuel de l'heure.
• Appuyez deux fois sur la touche RADIO/SLEEP pour afficher le reste du temps.
• Une fois cette durée écoulée, la radio s'éteint automatiquement.
• Appuyez sur la touche AL ou RADIO/SLEEP pour éteindre le réveil.
• Si le réveil n'est pas coupé, il s'arrêtera automatiquement après 5 minutes et sera de nouveau activé pour
l'heure de réveil suivante.
• Le symbole de réveil reste à l'écran.
• Appuyez sur la touche SNOOZE/DIMMER, pour déclencher la fonction de répétition « snooze ».
• Le symbole de réveil commence à clignoter et le son d'alarme est interrompu pendant le temps réglé (voir
7.1).
• Pour désactiver le réveil, éteignez le réveil en passant au mode d'alarme correspondant (OFF). Le sym-
bole de réveil disparaît de l'affichage.
8. Mode radio
• Pour mettre la radio en marche actionner la touche RADIO/SLEEP.
• ON et la fréquence radio s'affiche sur l'écran brièvement.
• À chaque pression sur la touche ▲ou ▼la fréquence augmente/diminue de 0,1 mHz.
• Si vous appuyez sur la touche ▲ou ▼pendant 3 secondes l'appareil cherche automatiquement la sta-
tion radio suivante.
• Appuyez sur la touche VOL. L00 apparaît sur l'écran. Appuyez sur la touche ▲ou ▼pour régler le volume
(L00 - L15).
• Si la réception est mauvaise, essayez d'obtenir une meilleure réception en orientant l'antenne.
• Évitez la proximité de sources parasites (appareils électroniques ou appareils radio).
• Eteignez la radio à l’aide de la touche SNOOZE/DIMMER.
• En mode radio, aucun réglage (heure, réveil, projection et éclairage) ne peut être fait.
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 19

3938
Radio-réveil projecteur avec fonction de chargement USB Radio-réveil projecteur avec fonction de chargement USB 
9.2.2 Mode ajustement automatique de la luminosité
• Maintenez la touche SNOOZE/DIMMER appuyée pour activer l'ajustement automatique de la luminosité.
AU apparaît sur l'écran.
• Dans ce mode, l’éclairage faible (LOW) est activé et l'éclairage de nuit s'allume automatiquement lorsque
le capteur de lumière détecte l'obscurité.
• Maintenez la touche SNOOZE/DIMMER appuyée pour désactiver à nouveau l'ajustement automatique de la
luminosité. OFF apparaît sur l'écran.
• L'affichage revient automatiquement à l'affichage actuel de l'heure.
10. Fonction de chargement
•
Branchez votre cordon USB dans le port du réveil et raccordez l’autre bout du cordon avec votre appareil
mobile. Assurez-vous que la fonction de rechargement est adaptée à votre appareil mobile (puissance
max. 1A).
• N’exercez aucune force pour brancher les fiches USB. Une fiche USB ne se branche que dans un sens
dans le port USB.
11. Entretien et maintenance
• Pour le nettoyage de votre appareil, utilisez un chiffon doux et humide. N’utilisez pas de solvants ou
d'agents abrasifs !
• Retirez la pile si vous n'utilisez pas votre appareil pendant une durée prolongée.
• Conservez votre appareil dans un endroit sec.
9. Projection et éclairage de fond
9.1 Projection
• Relevez le projecteur à la position souhaitée.
• Appuyez sur la touche ▲en mode normal. La projection de l’heure actuelle apparaît au mur ou sur le pla-
fond. Vous pouvez ajuster la luminosité avec la touche ▲sur 2 niveaux ou l'éteindre (HIGH - LOW - OFF
(défaut).
• Maintenez la touche ▲ appuyée pour tourner l'image de 180°.
9.2 Éclairage
• Maintenez la touche SNOOZE/DIMMER appuyée, vous pouvez activer l'ajustement automatique de la lumi-
nosité (AU) ou désactiver (OFF).
9.2.1 Mode d'éclairage manuel
• Par défaut, l'ajustement automatique de la luminosité est désactivé (OFF).
• Ce mode permet d'ajuster la luminosité manuellement sur 3 niveaux ou de l'éteindre. L’appareil dispose
d’un éclairage de fond aussi visible en lumière ambiante sur 2 niveaux et d'un éclairage de nuit qui rend
l’affichage lisible dans l’obscurité.
• Appuyez sur la touche SNOOZE/DIMMER brièvement. L’ordre est le suivant : LOW (défaut) -HIGH - OFF -
éclairage de nuit.
TFA_No. 60.5015_Anleitung 17.09.2019 16:06 Uhr Seite 20
