Thermaltake Dokker VM6000 Series User manual

© 2010 Thermaltake Technology Co., Ltd. All Rights Reserved. 2010.09
All other registered trademarks belong to their respective companies. www.thermaltake.com
User's Manual
Benutzerhandbuch
Mode d’emploi
Manual del usuario
Manuale dell’utente
Manual do Utilizador
Εγχειρίδιο Χρήσης
安裝說明書
用戶手冊
ユーザーズマニュアル
Руководство пользователя
kullanıcı elkitabı
(EEE Yönetmeliğine Uygundur)
คู่มือการใช้
Tested To Comply
With FCC Standards
FOR HOME OR OFFICE USE
Single Bay Docking Station on Top
Single Bay Docking Station on Top Single Bay Docking Station on Top
VM6000 Series
藍色線條為尺寸標示，請勿印刷上去！
產品料號
V M 600M1W2Z D o k k e r 說明書 10/09/01A
產品名稱 印刷項目 子件料號 發稿日期 版本
騎馬釘32 8 0 X X X X X
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
其他特殊處理效果表面處理
2
厚度(g/m )
材質印刷色彩
封面樣式（當封面與內頁樣式不同時尚須填寫)
Peipei
刀模線
125 mm
176 mm

Chapter 1. Product Introduction
Chapter 2. Installation Guide
Chapter 3. Leads Installation
Case LED Connection
USB Connection
Audio Connection
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
1.1
1.2
1.3
3.1
3.2
3.3
02
02
03
05
06
07
08
10
12
14
15
21
22-28
22-28
22-28
Contents
1 2
Specification
Figure Parts Name Q'ty Used for
6#32*6.5 Stand-off
6#32*5 screw
M3*5 screw
9
10
14
12
4
2
1
4
3
4
Motherboard
3.5" HDD*10
ODD*8, FDD*2, 2.5"HDD*4
Accessory
Specification
Accessory
Warning and Notice
Side Panel Disassembly
PSU Installation
Motherboard Installation
5.25" Device Installation
External 3.5” Device Installation
HDD Installation
2.5" HDD Installation
PCI Slot Usage
Chapter 4. Other
Toughpower/ Purepower/
TR2 power supply series (optional)
4.0
29
WindowSide Panel
I/O Ports
Standard PS2 PSU (optional)
Supports 1/2" ,3/8" ,1/4" water tube
PSU
LCS Upgradable
5.9Kg / 12.9 lb 5.7Kg / 12.7lbNet Weight
9.6" x 9.6" (Micro ATX), 12" x 9.6" (ATX)
VM600M1W2Z
VM600M1W2Z
VM60001W2Z
VM60001W2Z
Front (intake) : Optional
120 x 120 x 25 mm fan x 1
Rear (exhaust) :
120 x 120 x 25 mm Blue LED fan (1300rpm,17dBA)
Top (exhaust) : Optional
200 x 200 x 20 mm fan or
120 x 120 x 25 mm fan
Side (intake) : Optional
120 x 120 x 25 mm fan
Botton (intake) : Optional
120 x 120 x 25 mm fan or 80 x 80 x 25 mm fan
470 x 200 x 485 mm
(18.5 x 7.9 x 19.1 inch)
470 x 200 x 455 mm
(18.5 x 7.9 x 17.9 inch)
Exterior & Interior: Black
Mid TowerCase Type
Expansion Slots
Motherboards
Color
SECC
1 x 3.5" or 1 x 2.5" N/A
Material
HDD Docking
Drive Bays
Accessible
Hidden
Cooling System
Dimension
(D*W*H)
Model
11
4 x 5.25", 1 x 3.5"
5 x 3.5", 1 x 2.5"
10
3 x 5.25", 1 x 3.5"
5 x 3.5", 1 x 2.5"
7
USB 2.0 x 2, HD Audio x 1
6#32*4 screw
6#32*32 screw
Space support
Buzzer
Washer 1.5
Washer 3.5
Movable tie
MB*8, PSU*4
Front fan
Motherboard
Alarm
Radiator
Radiator
Cable management
Top HDD Docking (for VM600M1W2Z only)
藍色線條為尺寸標示，請勿印刷上去！
產品料號
V M 600M1W2Z D o k k e r 說明書 10/09/01A
產品名稱 印刷項目 子件料號 發稿日期 版本
騎馬釘32 8 0 X X X X X
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
其他特殊處理效果表面處理
2
厚度(g/m )
材質印刷色彩
封面樣式（當封面與內頁樣式不同時尚須填寫)
Peipei
刀模線
125 mm
176 mm

<162 mm
<320 mm
CPU Cooler Height Limitation VGA (Add-on card) Length Limitation
Warning!!
- Height limit for the CPU heatsink:
The height limit for the CPU heatsink is 162 mm (6.4 inches).
- Length limit for the VGA (graphics card):
The length limit for the VGA (graphics card) is 320 mm (12.6 inches).
- If you’re installing a top-front fan on the case, please do not install the first 5.25” bay device.
Warnung!!
- Höhenbeschränkung für CPU-Kühler:
Die Höhenbeschränkung für den CPU-Kühler liegt bei 162 mm (6,4 Zoll).
- Längenbeschränkung für die VGA (Grafikkarte):
Die Längenbeschränkung für die VGA (Grafikkarte) beträgt 320 mm (12,6 Zoll).
- Wenn Sie vorne oben im Gehäuse ein Gebläse anbringen, installieren Sie bitte nichts in den ersten 5,25 Zoll
Schacht .
Avertissement !
- Hauteur limite du dissipateur thermique du processeur :
La hauteur limite du dissipateur thermique du processeur est de 162 mm (6,4 pouces).
- Longueur limite de la carte VGA (carte graphique) :
La longueur limite de la carte VGA (carte graphique) est de 320 mm (12,6 pouces).
- Si vous installez un ventilateur dans la partie supérieure avant du boîtier, veuillez ne pas installer de périphérique
dans la première baie de 5,25 pouces.
Precaución
- Límite de altura para el disipador de calor de la CPU:
El límite de altura para el disipador de calor de la CPU es de 162 mm (6,4 pulgadas).
- Límite de longitud para la tarjeta gráfica (VGA):
El límite de longitud para la tarjeta gráfica (VGA) en de 320 mm (12,6 pulgadas).
- Si va a instalar un ventilador frontal superior en la carcasa, no instale el primer dispositivo de puerto de 5,25”.
Attenzione!
- Limite di altezza per il dissipatore di calore della CPU:
Il limite di altezza per il dissipatore di calore della CPU è 162 mm (6,4’’).
- Limite di lunghezza per la VGA (schede grafiche):
Il limite di lunghezza per la VGA (scheda grafica) è 320 mm (12,6’’).
- In caso di installazione di una ventola anteriore superiore sul case, non installare primo dispositivo vano da 5,25’’.
Atenção!!
- Limite de altura para o dissipador do CPU:
O limite de altura para o dissipador do CPU é 162 mm (6,4 polegadas).
- Limite de comprimento para VGA (placa gráfica):
O limite de comprimento para VGA (placa gráfica) é 320 mm (12,6 polegadas).
- Se estiver a instalar uma ventoinha na parte frontal superior da caixa, não instale o dispositivo da
primeira baía de 5,25”.
Προειδοποίηση!!
- Όριο ύψους για τον αποδέκτη θερμότητας της CPU:
Το όριο ύψους για τον αποδέκτη θερμότητας της CPU είναι 162 mm (6,4 ίντσες).
- Όριο μήκους για την VGA (κάρτα γραφικών):
Το όριο μήκους για τη VGA (κάρτα γραφικών) είναι 320 mm (12,6 ίντσες).
- Αν τοποθετείτε άνω εμπρόσθιο ανεμιστήρα στη θήκη, μην τοποθετήσετε συσκευή στην πρώτη θέση 5,25”.
警告！！
- CPU散熱器的高度限制:
CPU散熱器的高度限制為162mm(6.4英吋)。
- VGA(顯示卡)的長度限制:
VGA(顯示卡)的長度限制為320mm(12.6英吋)。
- 如安裝機箱上面前方風扇，請勿安裝第一槽5.25”裝置。
警告！！
- CPU散热器的高度限制：
CPU散热器的高度限制为162mm（6.4英寸）。
- VGA（显卡）的长度限制：
VGA（显卡）的长度限制为320mm（12.6英寸）。
- 如安装机箱上面前方风扇，请勿安装第一插槽5.25”装置。
警告
- CPUヒートシンクの高さ制限:
CPUヒートシンクの高さ制限は162 mmです。
- VGA（グラフィックスカード）の長さ制限:
VGA（グラフィックスカード）の長さ制限は320 mmです。
- ケースにトップフロントファンを取り付ける場合、最初の5.25”ベイデバイスを取り付けないでください。
Внимание!
- Ограничение по высоте для радиатора ЦП.
Ограничение по высоте для радиатора ЦП составляет 162 мм (6,4 дюйма).
- Ограничение по длине для платы VGA (графическая плата).
Ограничение по длине для платы VGA (графическая плата) составляет 320 мм (12,6 дюйма).
- При установке верхнего вентилятора в передней части корпуса не устанавливайте устройство в пе
рвый отсек для 5,25-дюймовых устройств.
Uyarı!!
- CPU ısı alıcısı için yükseklik sınırı:
CPU ısı alıcısı için yükseklik sınırı 162 mm’dir (6,4 inç).
- VGA (grafik kartı) için uzunluk sınırı:
VGA (grafik kartı) için uzunluk sınırı 320 mm’dir (12,6 inç).
- Kasaya üst ön fanı takıyorsanız, lütfen ilk 5,25” bölmesine aygıt takmayın.
คำเตือน!!
- ขีดจำกัดความสูงสำหรับฮีตซิงก์ของ CPU:
ขีดจำกัดความสูงสำหรับฮีตซิงก์ของ CPU คือ 162 มม. (6.4 นิ้ว)
- ขีดจำกัดความยาวสำหรับ VGA (การ์ดแสดงผล):
ขีดจำกัดความยาวสำหรับ VGA (การ์ดแสดงผล) คือ 320 มม. (12.6 นิ้ว)
- ถ้าคุณกำลังติดตั้งพัดลมที่ส่วนบนด้านหน้าของเคส กรุณาอย่าติดตั้งอุปกรณ์ขนาด 5.25” ลงในช่องไดร์ฟช่องแรก
3 4
Warning and Notice
藍色線條為尺寸標示，請勿印刷上去！
產品料號
V M 600M1W2Z D o k k e r 說明書 10/09/01A
產品名稱 印刷項目 子件料號 發稿日期 版本
騎馬釘32 8 0 X X X X X
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
其他特殊處理效果表面處理
2
厚度(g/m )
材質印刷色彩
封面樣式（當封面與內頁樣式不同時尚須填寫)
Peipei
刀模線
125 mm
176 mm

56
Side Panel Disassembly
English /
Remove the screws on the back of the chassis,
and open the side panel.
Deutsch /
Entfernen Sie die Schrauben auf der Rückseite
des Gehäuses und öffnen Sie das Seitenteil.
Français /
Enlevez les vis à l’arrière du châssis et ouvrez le
panneau latéral.
Español /
Extraiga los tornillos de la parte posterior de la
caja y abra el panel lateral.
Italiano /
Rimuovere le viti sulla parte posteriore dello
chassis e aprire il pannello laterale.
Português/
Remova os parafusos na parte de trás da caixa e
abra o painel lateral.
Ελληνικά/
Αφαιρέστε τις βίδες από το πίσω μέρος του
πλαισίου, και ανοίξτε τον πλευρικό πίνακα.
繁體中文 /
移除機殼後方螺絲，將側窗打開。
日本語 /
シャーシ背面のねじを取り外し、サイドパネ
ルを開きます。
Русский /
Открутите винты на задней стенке корпуса
и откройте боковую панель.
简体中文 /
卸除机壳后方螺丝，将侧窗打开。
Türkçe /
Kasanın arkasındaki vidaları çıkarın ve yan
paneli açın.
ภาษาไทย /
ถอดสกรูที่ด้านหลังของแชสซีส์
แล้วเปิดแผงด้านข้าง
English /
Place the power supply in proper location and
secure it with screws.
Deutsch /
Installieren Sie das Netzteil an seiner Position und
sichern Sie es mit Schrauben.
Français /
Mettez l'alimentation dans le bon endroit et
sécurisez-la avec des vis.
Español /
Coloque el suministro de alimentación en el lugar
adecuado y asegúrelo con tornillos.
Italiano /
Posizionare l'alimentatore in modo appropriato e
fissarlo utilizzando le viti.
Português/
Coloque a fonte de alimentação na devida
localização e aparafuse.
Ελληνικά/
Τοποθετήστε το τροφοδοτικό στη σωστή θέση
και στερεώστε το με βίδες.
简体中文 /
恰当定位电源供应器位置并以螺丝安全固定。
日本語 /
電源装置を適切な場所に取り付け、ねじで固
定します。
Русский /
Установите блок питания в надлежащее
место и закрепите его винтами.
繁體中文 /
將電源供應器放在正確的位置，並用螺絲固定
鎖上。
Türkçe /
Güç kaynağını uygun konuma yerleştirin ve
vidalarla sabitleyin.
ภาษาไทย /
วางแหล่งจ่ายไฟในตำแหน่งที่เหมาะสมแล้วขันสกรู
ยึดให้แน่น
PSU Installation
藍色線條為尺寸標示，請勿印刷上去！
產品料號
V M 600M1W2Z D o k k e r 說明書 10/09/01A
產品名稱 印刷項目 子件料號 發稿日期 版本
騎馬釘32 8 0 X X X X X
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
其他特殊處理效果表面處理
2
厚度(g/m )
材質印刷色彩
封面樣式（當封面與內頁樣式不同時尚須填寫)
Peipei
刀模線
125 mm
176 mm

Motherboard Installation
English /
1.Lay down the chassis.
2.Install the motherboard in proper location and
secure it with screws.
Deutsch /
1.Legen Sie das Gehäuse auf die Seite.
2.Installieren Sie die Hauptplatine in ihrer
vorgesehenen Position und sichern Sie sie mit
Schrauben.
Français /
1.Posez à plat le châssis.
2.Installez la carte mère dans l'endroit approprié et
sécurisez-la avec des vis.
Español /
1. Tumbe el chasis.
2. Instale la placa madre en la ubicación adecuada
y asegúrela con tornillos.
Italiano /
1.Poggiare lo chassis.
2.Installare la scheda madre nella posizione
appropriata e fissarla con le viti.
Português/
1. Deixe a caixa.
2. Instale a motherboard no local adequado e
aparafuse.
Ελληνικά/
1. Ακουμπήστε κάτω το πλαίσιο.
2. Τοποθετήστε τη μητρική πλακέτα στη σωστή θέση
και στερεώστε τη με βίδες.
繁體中文 /
1. 將機殼平放。
2. 將主機板放置在合適的位置並用零件包中之螺
絲固定。
日本語 /
1.シャーシを下に置きます。
2.マザーボードを適切な場所に取り付け、ねじで
固定します。
Русский /
1. Раскройте системный блок.
2. Установите материнскую плату в надлежащее
место и закрепите ее винтами.
简体中文 /
1. 放平机箱。
2. 在合适的位置安装主板并以螺丝安全固定。
Türkçe /
1.Kasayı yan yatırın.
2.Ana kartı uygun konuma takın ve vidalarla
sabitleyin.
ภาษาไทย /
1.วางแชสซีส์นอนลง
2.ติดตั้งเมนบอร์ดในตำแหน่งที่เหมาะสมแล้วขันสก
รูยึดให้แน่น

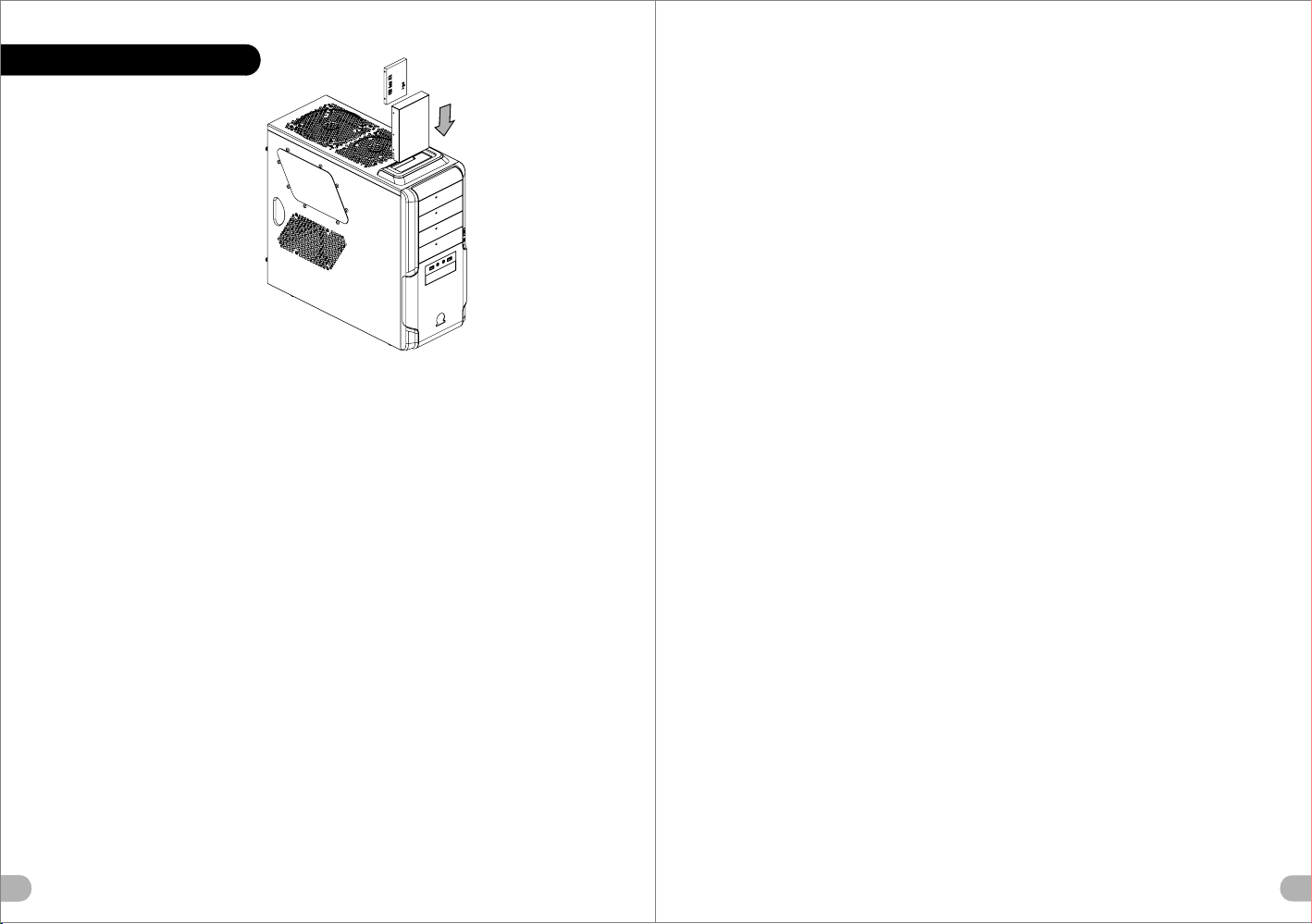

5.25" Device Installation
English /
1. Pull out the front panel.
2. Remove the 5.25” drive bay cover.
3. Remove the 5.25” drive bay metal cover.
4. Turn the lock device counterclockwise to unlock and
remove the lock device.
5. Place 5.25” device into the drive bay.
6. Find the proper openings. Put back the lock device
and turn lock device clockwise to lock.
Deutsch /
1. Ziehen Sie das Frontpanel heraus.
2. Entfernen Sie die Abdeckung des 5,25 Zoll Schachts.
3. Entfernen Sie die Metallabdeckung des 5,25 Zoll
Schachts.
4. Drehen Sie die Verriegelungseinheit gegen den
Uhrzeigersinn, um die Einheit zu entsperren und die
Verriegelungseinheit zu entfernen.
5. Platzieren Sie die 5,25 Zoll Einheit in den
Laufwerkschacht.
6. Finden Sie die passenden Öffnungen. Bringen Sie die
Verriegelungseinheit wieder an und drehen Sie sie im
Uhrzeigersinn, um sie wieder zu sperren.
Français /
1. Tirez le panneau de devant.
2. Retirez le couvercle de la baie de lecteur 5.25"
3. Retirez le couvercle en métal de la baie de lecteur
5.25"
4. Tournez le verrou dans le sens inverse des aiguilles
d'une montre pour déverrouiller et retirez le verrou.
5. Mettez le périphérique 5.25” dans la baie de lecteur.
6. Cherchez les ouvertures adéquates. Remettez le
verrou et tournez le verrou dans le sens des aiguilles
d'une montre pour verrouiller.
Español /
1. Tire del panel frontal.
2. Extraiga la cubierta de la bahía de unidad de 5,25
pulgadas.
3. Extraiga la cubierta metálica de la bahía de unidad de
5,25 pulgadas.
4. Gire el dispositivo de cierre en sentido contrario a las
agujas del reloj para abrir y extraiga el dispositivo de
cierre.
5. Coloque el dispositivo de 5,25 pulgadas en la bahía
de unidad.
6. Localice las aperturas adecuadas. Vuelva a colocar
el dispositivo de cierre y gírelo en el sentido de las
agujas del reloj para cerrar.
7 8
Italiano /
1. Tirare verso l'esterno il pannello anteriore
2. Rimuovere il coperchio dell'alloggiamento dell'unità
da 5,25 pollici
3. Rimuovere il coperchio in metallo dell'alloggiamento
dell'unità da 5,25 pollici
4. Ruotare il dispositivo di blocco in senso antiorario per
sbloccarlo e rimuoverlo.
5. Posizionare il dispositivo da 5,25” nell'alloggiamento
dell'unità.
6. Individuare le aperture appropriate. Riposizionare il
dispositivo di blocco e ruotarlo in senso orario per
bloccarlo.
藍色線條為尺寸標示，請勿印刷上去！
產品料號
V M 600M1W2Z D o k k e r 說明書 10/09/01A
產品名稱 印刷項目 子件料號 發稿日期 版本
騎馬釘32 8 0 X X X X X
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
其他特殊處理效果表面處理
2
厚度(g/m )
材質印刷色彩
封面樣式（當封面與內頁樣式不同時尚須填寫)
Peipei
刀模線
125 mm
176 mm

9
Português/
1. Puxe o painel dianteiro para fora.
2. Remova a cobertura da baía da unidade de 5,25”.
3. Remova a tampa de metal da baía da unidade de 5,25”.
4. Rode o dispositivo de bloqueio para a esquerda, para
desbloquear e remova o dispositivo de bloqueio.
5. Coloque o dispositivo de 5,25” na baia da unidade.
6. Encontre as devidas aberturas. Volte a colocar o
dispositivo de bloqueio e rode para a direita para
bloquear.
Ελληνικά/
1. Τραβήξτε έξω τον εμπρόσθιο πίνακα.
2. Αφαιρέστε το κάλυμμα της θέσης μονάδας 5,25”.
3. Αφαιρέστε το μεταλλικό κάλυμμα της θέσης μονάδας
5,25”.
4. Στρέψτε τη διάταξη ασφάλισης αριστερόστροφα για
απασφάλιση και αφαιρέστε τη διάταξη ασφάλισης.
5. Τοποθετήστε τη συσκευή 5,25” στη θέση μονάδας.
6. Βρείτε τα κατάλληλα ανοίγματα. Βάλτε στη θέση της τη
διάταξη ασφάλισης και στρέψτε τη διάταξη ασφάλισης
δεξιόστροφα για ασφάλιση.
繁體中文 /
1. 拉面板底部，將面板從機殼本體拆下。
2. 移除5.25”擴充槽的擋板。
3. 移除5.25”擴充槽的金屬擋板。
4. 依逆時鐘方向轉動將5.25”無螺絲機構扣具取下。
5. 插入硬體裝置。
6. 尋找適當的孔位，將無螺絲機構扣具放回磁架，
依順時針方向旋轉5.25”無螺絲機構固定硬體。
日本語 /
1. 前面パネルを引き出します。
2. 5.25”ドライブベイのカバーを取り外します。
3. 5.25”ドライブベイのメタルカバーを取り外します。
4. ロックデバイスを反時計方向に回してロック解 除し、
ロックデバイスを取り外します。
5. 5.25” デバイスをドライブベイに取り付けます。
6. 適切な開口部を探します。ロックデバイスを元 に戻
し、ロックデバイスを時計方向に回してロックしま
す。
Русский /
1. Снимите переднюю панель.
2. Снимите крышку 5,25 - дюймового отсека.
3. Снимите металлическую крышку 5,25-дюймового
отсека.
4. Поверните запирающее устройство против
часовой стрелки, чтобы открыть и снять его.
5. Установите 5,25-дюймовое устройство в отсек.
6. Найдите нужные отверстия. Вставьте обратно
запирающее устройство и закройте его, повернув
по часовой стрелке.
简体中文 /
1. 拉出前面板。
2. 卸下 5.25” 驱动器槽盖。
3. 卸下 5.25” 驱动器槽的金属盖。
4. 逆时针转动锁定设备以解除锁定，然后卸下锁定设备。
5. 将 5.25” 设备放入驱动器槽。
6. 找出合适的开口位置。 放回锁定设备，顺时针转 动将其
锁定。
Türkçe /
1. Ön paneli çekerek çıkarın.
2. 5.25” sürücü bölmesi kapağını çıkarın.
3. 5.25” sürücü bölmesi metal kapağını çıkarın.
4. Kilit aygıtını açmak için saatin ters yönünde
döndürün ve çıkarın.
5. 5.25” aygıtı, sürücü bölmesinin içine yerleştirin.
6. Uygun açıklıkları bulun. Kilit aygıtını yerine takın ve
kilitlemek için saat yönünde döndürün.
ภาษาไทย /
1. ถอดแผงด้านหน้าออก
2. ถอดฝาปิดช่องไดรฟ์ขนาด 5.25” ออก
3. ถอดฝาปิดโลหะของช่องไดรฟ์ขนาด 5.25” ออก
4. หมุนอุปกรณ์ล็อคทวนเข็มนาฬิกาเพื่อปลดล็อค
แล้วถอดอุปกรณ์ล็อคออก
5. ใส่อุปกรณ์ขนาด 5.25” เข้าในช่องไดร์ฟ
6. ขยับให้เข้าที่พอดี
ใส่อุปกรณ์ล็อคกลับเข้าไปแล้วหมุนอุปกรณ์ล็อคตามเข็มนา
ฬิกาเพื่อล็อคให้อยู่กับที่
English /
1. Pull out the front panel.
2. Remove the 3.5” drive bay cover.
3. Remove the 3.5” drive bay metal cover.
4. Turn the lock device counterclockwise to unlock and
remove the lock device.
5. Insert the device into the 3.5” drive bay.
6. Find the proper openings. Put back the lock device
and turn lock device clockwise to secure the drive.
Deutsch /
1. Ziehen Sie das Frontpanel heraus.
2. Entfernen Sie die Abdeckung des 3,5 Zoll Schachts.
3. Entfernen Sie die Metallabdeckung des 3,5 Zoll
Schachts.
4. Drehen Sie die Verriegelungseinheit gegen den
Uhrzeigersinn, um die Einheit zu entsperren und die
Verriegelungseinheit zu entfernen.
5. Fügen Sie die Einheit in den 3,5 Zoll
Laufwerksschacht ein.
6. Finden Sie die passenden Öffnungen. Bringen Sie die
Verriegelungseinheit wieder an und drehen Sie sie im
Uhrzeigersinn, um das Laufwerk zu sperren.
Français /
1. Tirez le panneau avant.
2. Retirez le couvercle de la baie de lecteur 3.5"
3. Retirez le couvercle en métal de la baie de lecteur 3.5"
4. Tournez le verrou dans le sens inverse des aiguilles
d'une montre pour déverrouiller et retirez le verrou.
5. Insérez le périphérique 3.5" dans la baie pour lecteur.
6. Cherchez les ouvertures adéquates. Remettez le
verrou et tournez le verrou dans le sens des aiguilles
d'une montre pour sécuriser le lecteur.
Español /
1. Tire del panel frontal.
2. Extraiga la cubierta de la bahía de unidad de 3,5
pulgadas.
3. Extraiga la cubierta metálica de la bahía de unidad de
3,5 pulgadas.
4. Gire el dispositivo de cierre en sentido contrario a las
agujas del reloj para abrir y extraiga el dispositivo de
cierre.
5. Coloque el dispositivo de 3,5 pulgadas en la bahía de
unidad.
6. Localice las aperturas adecuadas. Vuelva a colocar
el dispositivo de cierre y gírelo en el sentido de las
agujas del reloj para cerrar.
External 3.5” Device Installation
10
Italiano /
1. Tirare verso l'esterno il pannello anteriore
2. Rimuovere il coperchio dell'alloggiamento dell'unità da
3,5 pollici
3. Rimuovere il coperchio in metallo dell'alloggiamento
dell'unità da 3,5 pollici
4. Ruotare il dispositivo di blocco in senso antiorario per
sbloccarlo e rimuoverlo.
5. Inserire il dispositivo nel vano dell'unità da 3,5”.
6. Individuare le aperture appropriate. Riposizionare il
dispositivo di blocco e ruotarlo in senso orario per
fissare l'unità.
藍色線條為尺寸標示，請勿印刷上去！
產品料號
V M 600M1W2Z D o k k e r 說明書 10/09/01A
產品名稱 印刷項目 子件料號 發稿日期 版本
騎馬釘32 8 0 X X X X X
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
其他特殊處理效果表面處理
2
厚度(g/m )
材質印刷色彩
封面樣式（當封面與內頁樣式不同時尚須填寫)
Peipei
刀模線
125 mm
176 mm

11
Português/
1. Puxe o painel dianteiro para fora.
2. Remova a cobertura da baía da unidade de 3,5”.
3. Remova a tampa de metal da baía da unidade de
3,5”.
4. Rode o dispositivo de bloqueio para a esquerda, para
desbloquear e remova o dispositivo de bloqueio.
5. Insira o dispositivo na baía da unidade de 3,5”.
6. Encontre as devidas aberturas. Volte a colocar o
dispositivo de bloqueio e rode para a direita para fixar
a unidade.
Ελληνικά/
1. Τραβήξτε έξω τον εμπρόσθιο πίνακα.
2. Αφαιρέστε το κάλυμμα της θέσης μονάδας 3,5”.
3. Αφαιρέστε το μεταλλικό κάλυμμα της θέσης μονάδας
3,5”.
4. Στρέψτε τη διάταξη ασφάλισης αριστερόστροφα για
απασφάλιση και αφαιρέστε τη διάταξη ασφάλισης.
5. Εισάγετε τη συσκευή στη θέση μονάδας 3,5”.
6. Βρείτε τα κατάλληλα ανοίγματα. Βάλτε στη θέση της τη
διάταξη ασφάλισης και στρέψτε τη διάταξη ασφάλισης
δεξιόστροφα για ασφάλιση της μονάδας.
日本語 /
1. 前面パネルを引き出します。
2. 3.5" ドライブベイのカバーを取り外します
3. 3.5" ドライブベイのメタルカバーを取り外しま す。
4. ロックデバイスを反時計方向に回してロック解 除し、
ロックデバイスを取り外します。
5. デバイスを 3.5” ドライブベイに挿入します。
6. 適切な開口部を探します。ロックデバイスを元に戻
し、ロックデバイスを時計方向に回してドライブを固
定します。
Русский /
1. Снимите переднюю панель.
2. Снимите крышку 3,5 - дюймового отсека.
3. Снимите металлическую крышку 3,5- дюймового
отсека.
4. Поверните запирающее устройство против часовой
стрелки, чтобы открыть и снять его.
5. Вставьте 3,5-дюймовое устройство в отсек.
6. Найдите нужные отверстия. Вставьте обратно
запирающее устройство и поверните его по
часовой стрелке, чтобы закрепить дисковод.
简体中文 /
1. 拉出前面板。
2. 卸下 3.5” 驱动器槽盖。
3. 卸下 3.5” 驱动器槽金属盖。
4. 逆时针转动锁定设备以解除锁定，然后卸下锁定设备。
5. 将设备插入 3.5” 驱动器槽。
6. 找出合适的开口位置。 放回锁定设备，顺时针转 动锁
定设备以安全固定驱动器。
Türkçe /
1. Ön paneli çekerek çıkarın.
2. 3.5” sürücü bölmesi kapağını çıkarın.
3. 3.5” sürücü bölmesi metal kapağını çıkarın.
4. Kilit aygıtını açmak için saatin ters yönünde döndürün
ve çıkarın.
5. Aygıtı, 3.5” sürücü bölmesinin içine yerleştirin.
6. Uygun açıklıkları bulun. Kilit aygıtını yerine takın ve
sürücüyü sabitlemek için saat yönünde döndürün.
ภาษาไทย /
1. ถอดแผงด้านหน้าออก
2. ถอดฝาปิดช่องไดรฟ์ขนาด 3.5” ออก
3. ถอดฝาปิดโลหะของช่องไดรฟ์ขนาด 3.5” ออก
4. หมุนอุปกรณ์ล็อคทวนเข็มนาฬิกาเพื่อปลดล็อค
แล้วถอดอุปกรณ์ล็อคออก
5. ใส่อุปกรณ์เข้าในช่องไดร์ฟขนาด 3.5”
6. ขยับให้เข้าที่พอดี
ใส่อุปกรณ์ล็อคกลับเข้าไปแล้วหมุนอุปกรณ์ล็อคตามเข็มนา
ฬิกาเพื่อล็อคไดร์ฟให้อยู่กับที่
繁體中文 /
1. 拉面板底部，將面板從機殼本體拆下。
2. 移除3.5”擴充槽的擋板。
3. 移除3.5”擴充槽的金屬擋板。
4. 依逆時鐘方向轉動將3.5”無螺絲機構扣具取下。
5. 插入硬體裝置。
6. 尋找適當的孔位，將無螺絲機構扣具放回磁架，
依順時針方向旋轉3.5”無螺絲機構固定硬體。
English /
1. Turn the lock device counterclockwise to
unlock and remove the lock device.
2. Place HDD into drive bay.
3. Put back the lock device and turn lock device
clockwise to secure the HDD.
Deutsch /
1. Drehen Sie die Verriegelungseinheit gegen
den Uhrzeigersinn, um die Einheit zu
entsperren und die Verriegelungseinheit zu
entfernen.
2. Platzieren Sie die HDD in dem
Laufwerksschacht.
3. Bringen Sie die Verriegelungseinheit wieder
an und drehen Sie sie im Uhrzeigersinn, um
die HDD zu sperren.
Français /
1. Tournez le verrou dans le sens inverse des
aiguilles d'une montre pour déverrouiller et
retirez le verrou.
2. Mettez le disque dur dans la baie de lecteur.
3. Remettez le verrou et tournez le verrou dans le
sens des aiguilles d'une montre pour sécuriser
le disque dur.
Español /
1. Gire el dispositivo de cierre en sentido
contrario a las agujas del reloj para abrir y
extraiga el dispositivo de cierre.
2. Coloque el HDD en la bahía de unidad.
3. Vuelva a colocar el dispositivo de cierre y
gírelo en el sentido de las agujas del reloj para
asegurar el HDD.
HDD Installation
12
藍色線條為尺寸標示，請勿印刷上去！
產品料號
V M 600M1W2Z D o k k e r 說明書 10/09/01A
產品名稱 印刷項目 子件料號 發稿日期 版本
騎馬釘32 8 0 X X X X X
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
其他特殊處理效果表面處理
2
厚度(g/m )
材質印刷色彩
封面樣式（當封面與內頁樣式不同時尚須填寫)
Peipei
刀模線
125 mm
176 mm

Italiano /
1. Ruotare il dispositivo di blocco in senso
antiorario per sbloccarlo e rimuoverlo.
2. Posizionare l'HDD nel vano unità.
3. Riposizionare il dispositivo di blocco e ruotarlo
in senso orario per fissare l'HDD.
Português/
1. Rode o dispositivo de bloqueio para a
esquerda, para desbloquear e remova o
dispositivo de bloqueio.
2. Coloque o disco rígido na baía da unidade.
3. Volte a colocar o dispositivo de bloqueio e
rode para a direita para fixar o disco rígido.
Ελληνικά/
1. Στρέψτε τη διάταξη ασφάλισης
αριστερόστροφα για απασφάλιση και
αφαιρέστε τη διάταξη ασφάλισης.
2. Τοποθετήστε τον σκληρό δίσκο στη θέση
μονάδας.
3. Βάλτε στη θέση της τη διάταξη ασφάλισης και
στρέψτε τη διάταξη ασφάλισης δεξιόστροφα
για ασφάλιση του σκληρού δίσκου.
繁體中文 /
1. 依逆時鐘方向轉動將硬碟無螺絲機構扣具取下。
2. 插入硬碟裝置。
3. 尋找適當的孔位，將無螺絲機構扣具放回磁架，
依順時針方向旋轉無螺絲機構固定硬碟。
日本語 /
1. ロックデバイスを反時計方向に回してロック解
除し、ロックデバイスを取り外します。
2. HDD をドライブベイに取り付けます。
3. ロックデバイスを元に戻し、ロックデバイスを
時計方向に回して HDD を固定します。
Русский /
1. Поверните запирающее устройство против
часовой стрелки, чтобы открыть и снять
его.
2. Установите жесткий диск в отсек
дисковода.
3. Вставьте обратно запирающее устройство
и поверните его по часовой стрелке,
чтобы закрепить жесткий диск.
简体中文 /
1. 逆时针转动锁定设备以解除锁定，然后卸下锁定
设备。
2. 将硬盘驱动器放入驱动器槽。
3. 放回锁定设备，顺时针转动锁定设备以固定硬盘
驱动器。
Türkçe /
1. Kilit aygıtını açmak için saatin ters yönünde
döndürün ve çıkarın.
2. HDD'yi sürücü bölmesinin içine yerleştirin.
3. Kilit aygıtını yerine takın ve HDD'yi
sabitlemek için saat yönünde döndürün.
ภาษาไทย /
1. หมุนอุปกรณ์ล็อคทวนเข็มนาฬิกาเพื่อปลดล็อค
แล้วถอดอุปกรณ์ล็อคออก
2. ใส่ HDD ลงช่องไดรฟ์
3.
ใส่อุปกรณ์ล็อคกลับเข้าไปแล้วหมุนอุปกรณ์ล็อคตามเ
ข็มนาฬิกาเพื่อล็อค HDD ให้อยู่กับที่
2.5" HDD Installation
简体中文 /
日本語 /
Русский /
English / 繁體中文 /
简体中文 /
Deutsch / 将 2.5” 硬盘置于正确位置并以螺丝固定。
日本語 /
Français /
Русский /
Español / Установите 2,5-дюймовый жесткий диск в над
лежащий отсек и закрепите его винтами.
Türkçe /
Italiano /
Português/
Coloque o disco rígido de 2,5” na devida
localização e aparafuse.
Ελληνικά/
Τοποθετήστε τον σκληρό δίσκο 2,5” στη σωστή
θέση και στερεώστε τον με βίδες.
Place the 2.5” HDD on proper location and 將 2.5” 硬碟置於適當位置，然後用螺絲固定。
secure it with screws.
Platzieren Sie die 2,5 Zoll HDD an ihrer Position
und sichern Sie sie mit Schrauben.
適切な場所に2.5” HDDを置き、ねじで締め付けま
す。
Mettez le disque dur 2.5” dans le bon
emplacement et sécurisez le avec des vis.
Sitúe el HDD de 2,5 pulgadas en la ubicación
adecuada del HDD y asegúrelo con tornillos.
2.5” HDD’yi uygun konuma yerleştirin ve vidalarla
Posizionare l’HDD da 2,5” nella posizione sabitleyin.
appropriata e fissarlo con le viti.
ภาษาไทย /
ใส่ HDD ขนาด 2.5”
ในตำแหน่งที่เหมาะสมแล้วขันสกรูยึดให้แน่น
13 14
藍色線條為尺寸標示，請勿印刷上去！
產品料號
V M 600M1W2Z D o k k e r 說明書 10/09/01A
產品名稱 印刷項目 子件料號 發稿日期 版本
騎馬釘32 8 0 X X X X X
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
其他特殊處理效果表面處理
2
厚度(g/m )
材質印刷色彩
封面樣式（當封面與內頁樣式不同時尚須填寫)
Peipei
刀模線
125 mm
176 mm

Top HDD Docking
English /
The top HDD Docking slot is embedded to enable ultra fast transfer (up to 3.0Gbps) of large data to a SATA
hard disk without having to use an external storage enclosure. To ensure proper operation, please make sure
the following settings are correct:
- Ensure all required drivers are installed for your motherboard or SATA controller card.
- Connect the SATA cable to an available SATA connector on the motherboard or SATA controller card.
- Connect the power cable to power supply.
- Ensure AHCI (Advanced Host Controller Interface) is enabled on your motherboard or SATA controller card.
The AHCI enables for “hotswap” capability of the SATA hard drives without having to turn off the computer
prior to connecting or disconnecting of the hard drive. Please follow instruction provided
by your motherboard or SATA controller card to enable the AHCI function.
If you are using a brand new hard drive, the hard drive will need to be initialized (formatted) before it is
accessible. For more information on how to initialize (format) a new hard drive, please refer to the hard drive
user manual or visit
System running on Windows 7: http://www.thermaltakeusa.com/Faq.aspx?ID=1143
System running on Windows Vista: http://www.thermaltakeusa.com/Faq.aspx?ID=1079
System running on Windows XP: http://www.thermaltakeusa.com/Faq.aspx?ID=1073
Deutsch /
Der obere Einführungsschlitz der HDD-Dockingstation ist eingelassen, um einen ultraschnellen Transfer (bis
zu 3,0 GB/s) von umfangreichen Daten zur SATA-Festplatte zu ermögichen, ohne dafür ein externes Gehäuse
verwenden zu müssen. Um einen ordnungsgemäßen Betrieb zu gewährleisten, stellen Sie bitte sicher, dass
die folgenden Einstellungen richtig sind:
- Stellen Sie sicher, dass alle erforderlichen Treiber für Ihr Mainboard oder SATA Controller-Karte installiert
sind.
- Verbinden Sie das SATA-Kabel mit einen freien SATA-Anschluss auf dem Mainboard oder der SATA
Controller-Karte.
- Verbinden Sie das Stromkabel mit dem Netzteil.
- Stellen Sie sicher, dass AHCI (Advanced Host Controller Interface) auf dem Motherboard oder der SATA-
Controller-Karte aktiviert ist. AHCI ermöglicht die "HotSwap"-Funktion der SATA-Festplatten, ohne dass
Sie den Computer ausschalten müssen, bevor Sie die Festplatte anschließen oder entfernen. Bitte folgen
Sie den Anweisungen Ihres Motherboards oder der SATA-Controller-Karte, um die AHCI-Funktion zu
aktivieren.
Wenn Sie eine neue Festplatte benutzen, muss die Festplatte initialisiert werden (formatiert), bevor sie
nutzbar ist. Weitere Informationen darüber, wie man eine neue Festplatte formatiert, entnehmen Sie bitte
dem Benutzerhandbuch zur Festplatte oder besuchen Sie
System läuft unter Windows 7: http://www.thermaltakeusa.com/Faq.aspx?ID=1143
System läuft unter Windows Vista:http://www.thermaltakeusa.com/Faq.aspx?ID=1079
System läuft unter Windows XP: http://www.thermaltakeusa.com/Faq.aspx?ID=1073
Français /
La station d’accueil verticale de disque dur est intégrée pour permettre le transfert ultra rapide (jusqu’à 3,0
Gbits/s) de données volumineuses vers un disque dur SATA sans devoir utiliser un boîtier de stockage
externe. Pour assurer un bon fonctionnement, veuillez vérifier la justesse des paramètres suivants :
- Vérifiez que tous les pilotes requis soient installés pour votre carte mère ou votre carte contrôleur SATA.
- Connectez le câble SATA à un connecteur SATA disponible sur la carte mère ou la carte contrôleur SATA.
- Connectez le cordon d’alimentation à l’alimentation.
- Vérifiez que le mode AHCI (Advanced Host Controller Interface) soit activé sur votre carte mère ou votre
carte contrôleur SATA. Le mode AHCI permet « l’échange à chaud » des disques durs SATA sans devoir
éteindre l'ordinateur avant de connecter ou de débrancher le disque dur. Veuillez suivre les directives de
votre carte mère ou de votre carte contrôleur SATA pour activer la fonction AHCI.
Si vous utilisez un disque dur neuf, il devra être initialisé (formaté) avant de devenir accessible. Pour plus
d'informations sur comment initialiser (formater) un nouveau disque dur, veuillez vous reporter au manuel de
l'utilisateur du disque dur ou visitez
Pour un système qui exécute Windows 7 : http://www.thermaltakeusa.com/Faq.aspx?ID=1143
Pour un système qui exécute Windows Vista : http://www.thermaltakeusa.com/Faq.aspx?ID=1079
Pour un système qui exécute Windows XP : http://www.thermaltakeusa.com/Faq.aspx?ID=1073
Español /
La ranura de acoplamiento de disco duro principal se aloja para facilitar la transferencia ultra rápida (hasta
3,0 Gbps) de muchos datos a un disco duro SATA sin tener que utilizar una cubierta de almacenamiento
externa. Para garantizar un funcionamiento adecuado, asegúrese de que los siguientes ajustes son
correctos:
- Asegúrese de que están instalados todos los controladores necesarios para la placa base o la tarjeta
controladora SATA.
- Conecte el cable SATA a un conector SATA disponible de la placa base o la tarjeta controladora SATA.
- Conecte el cable de alimentación a la fuente de energía.
- Asegúrese de que AHCI (Interfaz de controlador host avanzada) está activada en la placa base o la tarjeta
controladora SATA. La AHCI activa la función "intercambio en caliente” de los discos duros SATA sin tener
que apagar el equipo antes de conectar o desconectar el disco duro. Siga las instrucciones
proporcionadas por la placa base o la tarjeta controladora SATA para activar la función AHCI.
Si utiliza un disco duro nuevo, éste necesitará inicializarse (formatearse) antes de acceder a él. Para
obtener más información sobre cómo inicializar (formatear) un disco duro nuevo, consulte el manual del
usuario del disco duro o visite
Sistema ejecutado en Windows 7: http://www.thermaltakeusa.com/Faq.aspx?ID=1143
Sistema ejecutado en Windows Vista:http://www.thermaltakeusa.com/Faq.aspx?ID=1079
Sistema ejecutado en Windows XP: http://www.thermaltakeusa.com/Faq.aspx?ID=1143
Italiano /
Lo slot HDD Docking superiore è integrato e consente un trasferimento ultraveloce (fino a 3,0 Gbps) di grandi
quantità di dati in un disco rigido SATA senza dover usare alcun dispositivo di archiviazione interno. Per
garantire il corretto funzionamento, verificare che le seguenti impostazioni siano corrette:
- Verificare che siano installati tutti i driver richiesti per la scheda madre o la scheda del controller SATA.
- Collegare il cavo SATA ad un connettore SATA disponibile nella scheda madre o nella scheda del controller
SATA.
- Collegare il cavo di alimentazione all’alimentatore.
- Verificare che l’interfaccia AHCI (Advanced Host Controller Interface) sia abilitata sulla scheda madre o
sulla scheda del controller SATA. L’interfaccia AHCI consente la funzionalità “hotswap” delle unità rigide
SATA senza dovere spegnere il computer prima di collegare o scollegare il disco rigido. Seguire le
istruzioni fornite per la scheda madre o la scheda del controller SATA per abilitare la funzione AHCI.
Se si utilizza il disco rigido di una nuova marca, sarà necessario inizializzarlo (formattarlo) per renderlo
accessibile. Per ulteriori informazioni sull'inizializzazione (formattazione) di un nuovo disco rigido, consultare
il manuale utente del disco rigido oppure verificare
il sistema in esecuzione su Windows 7: http://www.thermaltakeusa.com/Faq.aspx?ID=1143
Sistema in esecuzione su Windows Vista: http://www.thermaltakeusa.com/Faq.aspx?ID=1079
Sistema in esecuzione su Windows XP: http://www.thermaltakeusa.com/Faq.aspx?ID=1073
16
15
(for VM600M1W2Z only)
藍色線條為尺寸標示，請勿印刷上去！
產品料號
V M 600M1W2Z D o k k e r 說明書 10/09/01A
產品名稱 印刷項目 子件料號 發稿日期 版本
騎馬釘32 8 0 X X X X X
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
其他特殊處理效果表面處理
2
厚度(g/m )
材質印刷色彩
封面樣式（當封面與內頁樣式不同時尚須填寫)
Peipei
刀模線
125 mm
176 mm

21 22
PCI Slot Usage
English /
1.Remove screw from PCI slot bracket and take off the PCI
slot bracket.
2.Insert the PCI device into PCI slot.
3.Put back the PCI slot bracket and screw the screw.
Deutsch /
1.Entfernen Sie die Schrauben von den PCI-Slot-Klammern
und nehmen Sie die PCI-Slot-Klammern heraus.
2.Führen Sie die PCI-Einheit in denPCI-Slot ein.
3.Bringen Sie die PCI-Slot-Klammern wieder an und
befestigen Sie sie mit den Schrauben.
Français /
1.Retirez la vis à serrage manuel du support du slot PCI et
enlevez le support du slot PCI.
2.Insérez le périphérique PCI dans le slot PCI.
3.Remettez le support du slot PCI et vissez la vis.
Español /
1. Extraiga el tornillo del soporte de la ranura del PCI y retire
dicho soporte.
2. Inserte el dispositivo del PCI en la ranura para el PCI.
3. Vuelva a colocar el soporte de la ranura para el PCI y
ajuste los tornillos.
Italiano /
1.Rimuovere la vite ad alette dal supporto slot PCI ed
estrarre tale supporto.
2.Inserire il dispositivo PCI nell'apposito slot.
3.Riposizionare il supporto dello slot PCI ed avvitare la vite
ad alette.
Português/
1. Remova o parafuso do suporte da ranhura PCI e remova
o suporte da ranhura PCI.
2. Insira os dispositivo PCI na ranhura PCI.
3. Volte a colocar o suporte da ranhura PCI e aparafuse.
Ελληνικά/
1. Αφαιρέστε τη βίδα από το στήριγμα της θυρίδας PCI και
αφαιρέστε το στήριγμα της θυρίδας PCI.
2. Εισάγετε τη συσκευή PCI στη θυρίδα PCI.
3. Βάλτε στη θέση του το στήριγμα της θυρίδας PCI και
βιδώστε τη βίδα.
简体中文 /
1. 卸下 PCI 插槽封片的螺丝，然后取下 PCI 插槽封片。
2. 将 PCI 设备插入 PCI 插槽。
3. 放回 PCI 插槽封片，然后拧紧螺丝。
日本語 /
1. PCI スロット ブラケットからねじを抜き、PCI スロット
ブラケットを取り外します。
2. PCI デバイスを PCI スロットに挿入します。
3. PCI スロットブラケットを元に戻し、ねじで締め付けま
す。
Русский /
1. Снимите со скобы шины PCI винт с головкой и
снимите саму скобу.
2. Вставьте устройство шины PCI в ее слот.
3. Верните обратно скобу слота PCI и заверните винт с
головкой.
Türkçe /
1.Vidayı PCI yuva plakasından sökün ve PCI yuva plakasını
çıkarın.
2.PCI aygıtını, PCI yuvasının içine yerleştirin.
3.PCI yuva plakasını geri takın ve vidayı sıkın.
ภาษาไทย /
1.ถอดสกรูของตัวยึดสล็อต PCI แล้วถอดตัวยึดสล็อต PCI ออก
2.ใส่อุปกรณ์ PCI ลงในสล็อต PCI
3.ใส่ตัวยึดสล็อต PCI กลับเข้าไป แล้วขันสกรูให้แน่น
繁體中文 /
1.鬆開PCI插槽後方的螺絲，並將PCI金屬卡條移除。
2.插入PCI裝置於PCI插槽中。
3.將PCI金屬卡條放回原處並鎖回螺絲。
Leads Installation
Leads Installation Guide
Case LED Connection / On the front of the case, you can find some LEDs and switch leads. Please consult your
user manual of your motherboard manufacturer, then connect these leads to the panel header on the motherboard.
USB 2.0 Connection / Please consult your motherboard manual to find out the section of “USB connection”.
Audio Connection / Please refer to the following illustration of Audio connector and your motherboard user manual.
Please select the motherboard which used AC’97 or HD Audio(Azalia),(be aware of that your audio supports AC’97
or HD Audio (Azalia)) or it will damage your device(s).
English
Deutsch
Anschlüsse herstellen
Gehäuse-LED-Verbindungen / Auf der Gehäusevorderseite finden Sie einige LEDs und Verbindungen. Bitte nehmen
Sie die Gebrauchsanweisung Ihres Motherboard Herstellers zur Hilfe und schließen Sie diese Verbindungen an die Panel
Header Belegung des Motherboards an.
USB 2.0 Anschluss / Bitte nehmen Sie die Gebrauchsanweisung Ihres Motherboards zur Hilfe und lesen Sie unter
dem Kapitel „USB Anschlüsse“ nach.
Audio Anschlüsse / Bitte beachten Sie die folgende Abbildung der Audio Anschlüsse und die Anweisung in der
Gebrauchsanweisung Ihres Motherboards. Bitte wählen Sie das Motherboard, das AC’97 oder HD Audio(Azalia)
verwendet, (achten Sie darauf, dass Ihr Audio AC’97 bzw. HD Audio (Azalia unterstützt)). Andernfalls entstehen
schwere Schäden an Ihrem(n) Gerät(en)!!!
N.C KEY
RED2
WHITE2
GREEN2
BLACK2
RED1
WHITE1
GREEN1
BLACK1
USB F unction
VCC1
D1-
D1+
GND
NC
VCC2
D2-
D2+
GND
KEY
PURPLE
ORANGE
BLACK+(BLACK)
GRAY+(BLACK)
KEY
GREEN BROWN+BROWN
YELLOW+YELLOW
BLUE+BLUE
RED+RED
AUDIO H D A UDIO F unction
AUD_GND
PRESENCE#
SENSE1_RETURN
KEY
SENCE2_RETURN
PORT1 L
PORT1 R
PORT2 R
SENSE_SEND
PORT2 L
RED
(BROWN)+BROWN
(YELLOW)+YELLOW
BLUE
KEY
BLACK
(BROWN)
(YELLOW)
N.C
N.C
AUDIO A C’97 F unction
AUD_GND
N/C
FP_RET_R
KEY
FP_RET_L
MIC
MIC_BIAS
FP_OUT_R
N/C
FP_OUT_L
藍色線條為尺寸標示，請勿印刷上去！
產品料號
V M 600M1W2Z D o k k e r 說明書 10/09/01A
產品名稱 印刷項目 子件料號 發稿日期 版本
騎馬釘32 8 0 X X X X X
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
其他特殊處理效果表面處理
2
厚度(g/m )
材質印刷色彩
封面樣式（當封面與內頁樣式不同時尚須填寫)
Peipei
刀模線
125 mm
176 mm

N.C KEY
RED2
WHITE2
GREEN2
BLACK2
RED1
WHITE1
GREEN1
BLACK1
USB F unction
VCC1
D1-
D1+
GND
NC
VCC2
D2-
D2+
GND
KEY
PURPLE
ORANGE
BLACK+(BLACK)
GRAY+(BLACK)
KEY
GREEN BROWN+BROWN
YELLOW+YELLOW
BLUE+BLUE
RED+RED
AUDIO H D A UDIO F unction
AUD_GND
PRESENCE#
SENSE1_RETURN
KEY
SENCE2_RETURN
PORT1 L
PORT1 R
PORT2 R
SENSE_SEND
PORT2 L
RED
(BROWN)+BROWN
(YELLOW)+YELLOW
BLUE
KEY
BLACK
(BROWN)
(YELLOW)
N.C
N.C
AUDIO A C’97 F unction
AUD_GND
N/C
FP_RET_R
KEY
FP_RET_L
MIC
MIC_BIAS
FP_OUT_R
N/C
FP_OUT_L
N.C KEY
RED2
WHITE2
GREEN2
BLACK2
RED1
WHITE1
GREEN1
BLACK1
USB F unction
VCC1
D1-
D1+
GND
NC
VCC2
D2-
D2+
GND
KEY
PURPLE
ORANGE
BLACK+(BLACK)
GRAY+(BLACK)
KEY
GREEN BROWN+BROWN
YELLOW+YELLOW
BLUE+BLUE
RED+RED
AUDIO H D A UDIO F unction
AUD_GND
PRESENCE#
SENSE1_RETURN
KEY
SENCE2_RETURN
PORT1 L
PORT1 R
PORT2 R
SENSE_SEND
PORT2 L
RED
(BROWN)+BROWN
(YELLOW)+YELLOW
BLUE
KEY
BLACK
(BROWN)
(YELLOW)
N.C
N.C
AUDIO A C’97 F unction
AUD_GND
N/C
FP_RET_R
KEY
FP_RET_L
MIC
MIC_BIAS
FP_OUT_R
N/C
FP_OUT_L
Guide d'installation des fils
Connexion des voyants du boîtier / Sur la face avant du boîtier, vous trouverez plusieurs voyants et les fils des
boutons. S'il vous plaît consultez le guide d'utilisateur du fabricant de votre carte mère, puis connectez ces fils aux
connecteurs sur la carte mère.
Connexion USB 2.0 / S'il vous plaît consultez le manuel de votre carte mère à la section "Connexion USB"
Connexion Audio / S'il vous plaît référez vous à l'illustration suivante du connecteur audio et au guide de l'utilisateur
de votre carte mère. S'il vous plaît sélectionnez une carte mère supportant AC'97 ou HD Audi (Azalia), (faites attention
que votre audio supporte l'AC'97 ou HD Audio (Azalia)) sinon cela pourrait endommager votre matériel.
Français
Español
Guía de Instalación de Cables
Conexión del LED de la caja / En la parte frontal de la caja, encontrará algunos LED y cables de interruptores. Consulte
el manual del usuario del fabricante de la placa madre, a continuación conecte estos cables al conector de la placa madre.
Conexión USB 2.0 / Consulte el manual de la placa madre para obtener más información sobre el apartado “Conexión USB"
Conexión de Audio / Consulte la siguiente ilustración del conector de Audio y el manual del usuario de la placa madre.
Seleccione la placa madre que utiliza AC’97 o HD Audio (Azalia), (asegúrese de que su audio admite AC’97 o HD Audio
(Azalia)) si no, sus dispositivos resultarán dañados
Italiano
Guida di installazione dei contatti
Connessione del LED del case / Nella parte anteriore del case, sono presenti alcuni contatti per interruttori e LED.
Consultare il manuale utente del produttore della scheda madre, quindi connettere i contatti alla parte superiore del
pannello sulla scheda madre.
Connessione USB 2.0 / Consultare il manuale per la scheda madre che comprende la sezione relative alla
“connessione USB”.
Connessione Audio / Fare riferimento all’illustrazione riportata di seguito del connettore Audio e al manuale utente
per la scheda madre.Selezionare la scheda madre relativa a AC’97 o HD Audio (Azalia) e considerare che il supporto
audio è compatibile con AC’97 o HD Audio (Azalia); in caso contrario, le periferiche potrebbero venire danneggiate.
Guia de Instalação Eléctrica
Ligação do LED da Caixa / Na parte dianteira da caixa pode encontrar alguns LEDs e fios eléctricos. Consulte o
manual de utilizador do fabricante da sua motherboard e ligue os fios à parte superior do painel na motherboard.
Ligação UBS 2.0 / Consulte o manual da sua motherboard para ver a secção de “Ligação USB”.
Ligação Áudio / Consulte a imagem seguinte do conector Áudio e o manual de utilizador da sua motherboard.
Seleccione a motherboard que utiliza AC’97 ou HD Áudio(Azalia), (verifique se a sua placa de áudio suporta AC’97 ou
HD Áudio(Azalia)) ou irá danificar o(s) seu(s) dispositivo(s).
Português
24
23
藍色線條為尺寸標示，請勿印刷上去！
產品料號
V M 600M1W2Z D o k k e r 說明書 10/09/01A
產品名稱 印刷項目 子件料號 發稿日期 版本
騎馬釘32 8 0 X X X X X
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
其他特殊處理效果表面處理
2
厚度(g/m )
材質印刷色彩
封面樣式（當封面與內頁樣式不同時尚須填寫)
Peipei
刀模線
125 mm
176 mm

3029
Note:
Toughpower/ Purepower/
TR2 power supply series (optional)
藍色線條為尺寸標示，請勿印刷上去！
產品料號
V M 600M1W2Z D o k k e r 說明書 10/09/01A
產品名稱 印刷項目 子件料號 發稿日期 版本
騎馬釘32 8 0 X X X X X
書寫紙
單色 無無
其他特殊處理效果表面處理
2
厚度(g/m )
裝訂方式 材質頁數 印刷色彩
規格樣式
整本 MARKETING CHECK DESIGN
PRODUCT GM
其他特殊處理效果表面處理
2
厚度(g/m )
材質印刷色彩
封面樣式（當封面與內頁樣式不同時尚須填寫)
Peipei
刀模線
125 mm
176 mm
